BEDIENUNGSANLEITUNG ADSL2+ Router CONCEPTRONIC

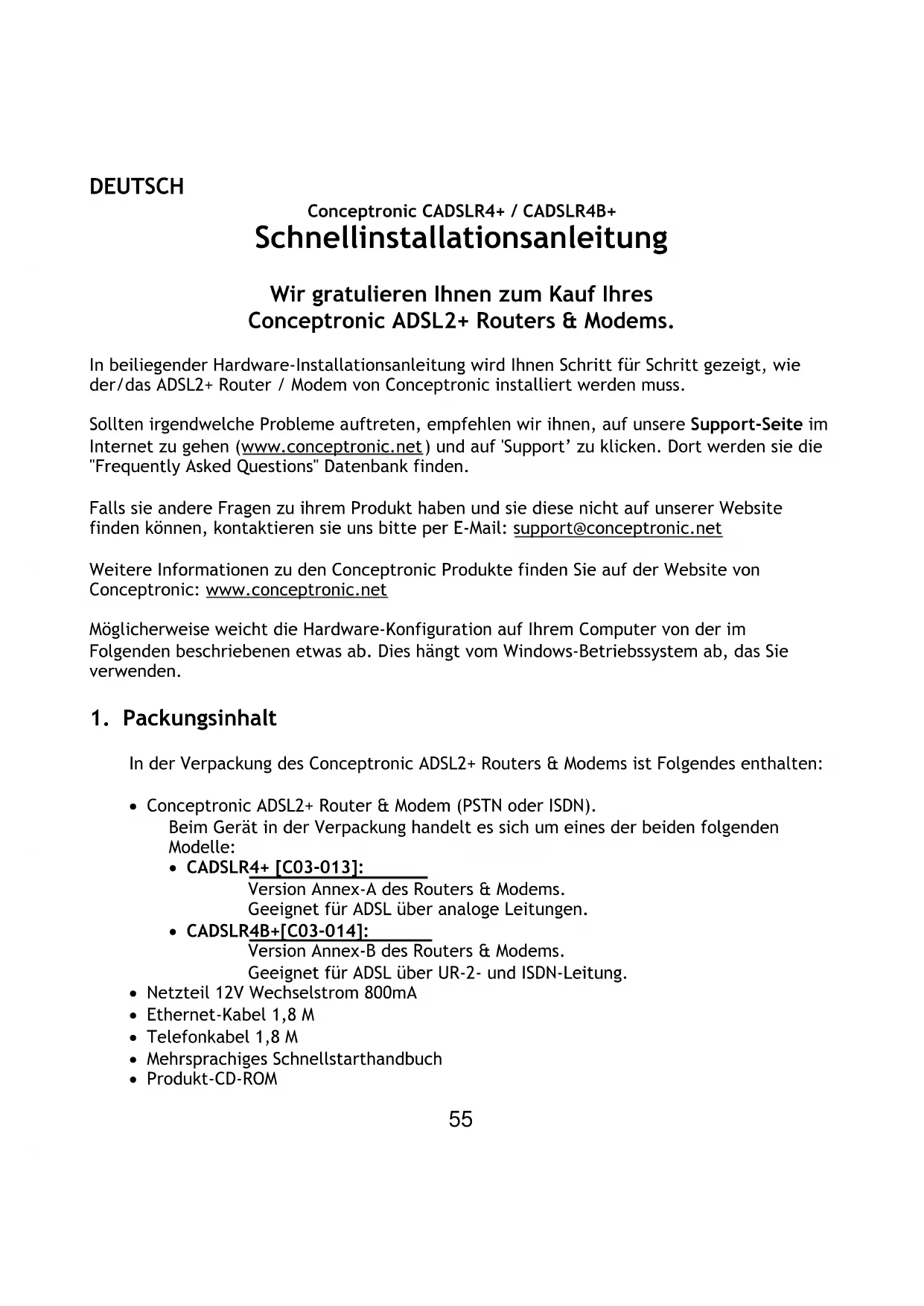

Conceptronic CADSLR4+ / CADSLR4B+ Schnellinstallationsanleitung Wir gratulieren Ihnen zum Kauf Ihres Conceptronic ADSL2+ Routers & Modems. In beiliegender Hardware-Installationsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der/das ADSL2+ Router / Modem von Conceptronic installiert werden muss. Sollten irgendwelche Probleme auftreten, empfehlen wir ihnen, auf unsere Support-Seite im Internet zu gehen (www.conceptronic.net ) und auf 'Support’ zu klicken. Dort werden sie die "Frequently Asked Questions" Datenbank finden. Falls sie andere Fragen zu ihrem Produkt haben und sie diese nicht auf unserer Website finden können, kontaktieren sie uns bitte per E-Mail: [e-mail]

Weitere Informationen zu den Conceptronic Produkte finden Sie auf der Website von Conceptronic: www.conceptronic.net

Möglicherweise weicht die Hardware-Konfiguration auf Ihrem Computer von der im Folgenden beschriebenen etwas ab. Dies hängt vom Windows-Betriebssystem ab, das Sie verwenden.

In der Verpackung des Conceptronic ADSL2+ Routers & Modems ist Folgendes enthalten:

• Conceptronic ADSL2+ Router & Modem (PSTN oder ISDN). Beim Gerät in der Verpackung handelt es sich um eines der beiden folgenden Modelle:

• CADSLR4+ [C03-013]: Version Annex-A des Routers & Modems. Geeignet für ADSL über analoge Leitungen.

• CADSLR4B+[C03-014]: Version Annex-B des Routers & Modems. Geeignet für ADSL über UR-2- und ISDN-Leitung.

• Netzteil 12V Wechselstrom 800mA

• Mehrsprachiges Schnellstarthandbuch

• Produkt-CD-ROMDEUTSCH

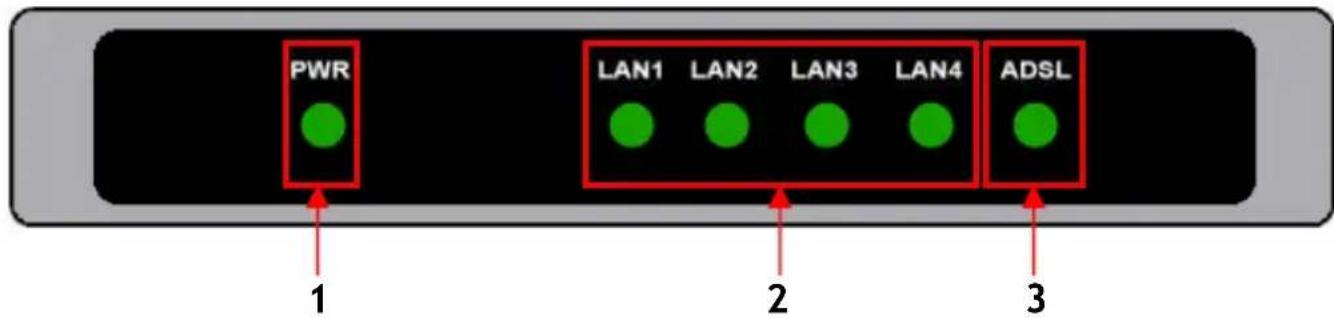

Nr. Beschreibung Status Status-Erklärung 1 Power LED ON [EIN] Gerät ist eingeschaltet OFF [AUS] Gerät ist ausgeschaltet 2 LAN LED-ANZEIGEN ON [EIN] Es besteht eine Netzwerkverbindung zum LAN-Port (1,2,3,4) OFF [AUS] Es besteht keine Netzwerkverbindung zum LAN-Port Blinkt Es werden Daten über den LAN-Port gesendet oder empfangen 3 ADSL LED-ANZEIGE ON [EIN] Es besteht eine ADSL-Verbindung OFF [AUS] Es besteht keine ADSL-Verbindung

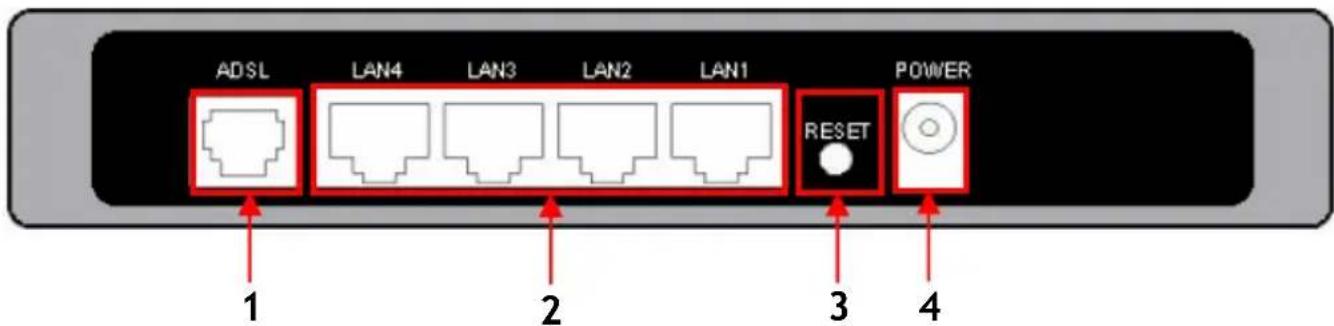

• Rückseite Nr. Beschreibung Erklärung 1 ADSL-Anschluss Anschluss Ihrer ADSL-Leitung an das Gerät 2 LAN-Anschlüsse Anschluss Ihres Computers/Ihrer Computer an das Gerät 3 Reset-Taste Zurücksetzen des Geräts auf die Werkseinstellungen (Drücken und während +/- 10 Sekunden gedrückt halten) 4 Stromanschluss Anschluss des Geräts an die Stromversorgung

3. Anschluss des CADSLR4(B)+ an eine ADSL-Leitung

Bei den meisten ADSL-Anbietern ist ein Filter zwischen der Telefonleitung und dem CADSLR4(B)+ erforderlich, der die ADSL-Leitung von der normalen Telefonleitung trennt. Es folgt eine Beschreibung der beiden üblichen Filterarten.

In-Line-Filter werden für alle Telefone oder Telefongeräte (Anrufbeantworter, Fax usw.) verwendet, welche die selbe Leitung wie der ADSL-Dienst benutzen. Diese Filter werden zwischen dem Telefon und der Wandsteckdose am Telefonkabel angebracht. Die Filter trennen den normalen Telefondienst vom ADSL-Dienst. Die folgende Abbildung zeigt eine übliche Anwendung eines In-Line-Filters.

In-Line-Filter – ADSL-Mikrofilter Hinweis:

Der Filter für die ADSL-Verbindung ist nicht im Lieferumfang des CADSLR4(B)+ enthalten. Den korrekten ADSL-Filter erhalten Sie über Ihren Telefon- oder Internetdienstanbieter. Telefon

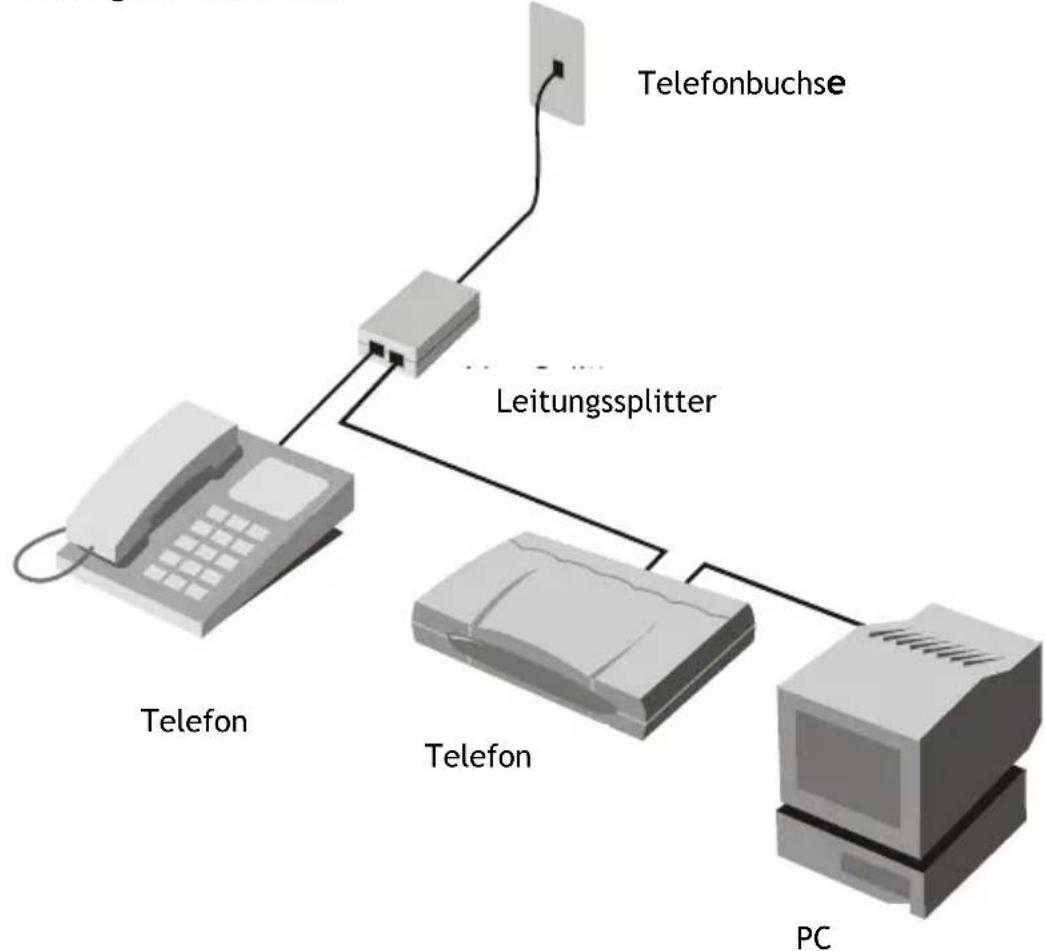

3.2 Drei-Port-Filter für ADSL (häufigster Filter für ADSL-Anschlüsse)

Der andere Filtertyp wird an der Stelle angebracht, an der der Router mit der Telefonleitung verbunden ist. Es wird nur ein einziger Filter benötigt. Die Anschlüsse sind normalerweise wie folgt gekennzeichnet: Line [Leitung] - Anschluss an die Wandbuchse ADSL - Anschluss an den Router Phone [Telefon]: - Anschluss an das Telefon oder andere Telefongeräte Folgende Abbildung zeigt die richtige Verwendung dieses Filtertyps. Stellen Sie sicher, dass die Leitungen korrekt angeschlossen sind. Wenn Sie den Wählton des Telefons nicht hören, überprüfen Sie die Verbindungen um sicherzustellen, dass die Kabel richtig befestigt und am korrekten Port angeschlossen sind.

3-Port-Filter Telefonbuchse

4. Computer-Konfiguration für die Verwendung mit dem Router &

Modem Der CADSLR4(B)+ ist mit einem eingebauten DHCP-Server ausgerüstet. Der DHCP-Server weist automatisch einem angeschlossenen Computer eine IP-Adresse zu, wenn dieser auf „IP-Adresse automatisch beziehen“ eingestellt ist.

Befolgen Sie unten stehende Anweisungen, um Ihren Computer auf „Automatisches IP“ einzustellen:

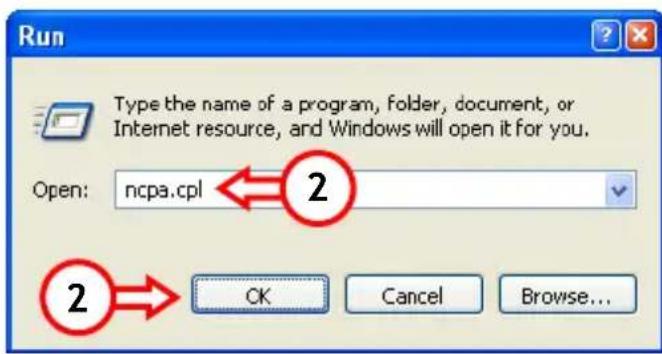

1. Klicken Sie auf „Start” Æ

2. Geben Sie den Befehl

„NCPA.CPL” ein und klicken Sie auf „OK”.

Es erscheint das Fenster ‚Netzwerkverbindungen’.

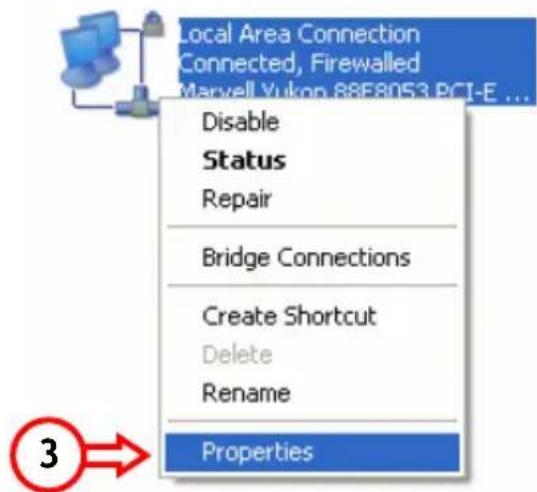

3. Rechtsklicken Sie auf Ihre „LAN-

Verbindung“ und wählen Sie „Eigenschaften“.

Es erscheint das Fenster ‚Eigenschaften von LAN-Verbindung’.

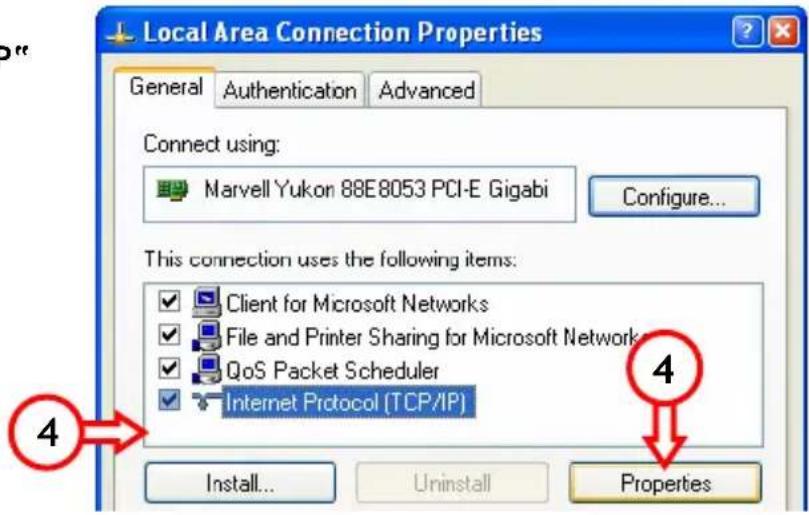

„Internetprotokoll TCP/IP“ und klicken Sie auf „Eigenschaften“.

Es erscheint das Fenster ‚Eigenschaften von Internetprotokoll (TCP/IP)’.

5. Aktivieren Sie das Feld „IP-

Adresse automatisch beziehen“ und klicken Sie auf „OK“, um die Einstellungen zu speichern.

6. Klicken Sie im Fenster

‚Eigenschaften-von LAN- Verbindung’ auf „OK“, um die Einstellungen zu speichern.

Über die Eingabeaufforderung von Windows können Sie überprüfen, ob Sie für Ihre LAN- Verbindung eine korrekte IP-Adresse erhalten haben:

7. Klicken Sie auf „Start” Æ „Ausführen”.

8. Geben Sie den Befehl „CMD” ein und klicken Sie auf „OK”.

Es erscheint die Eingabeaufforderung.

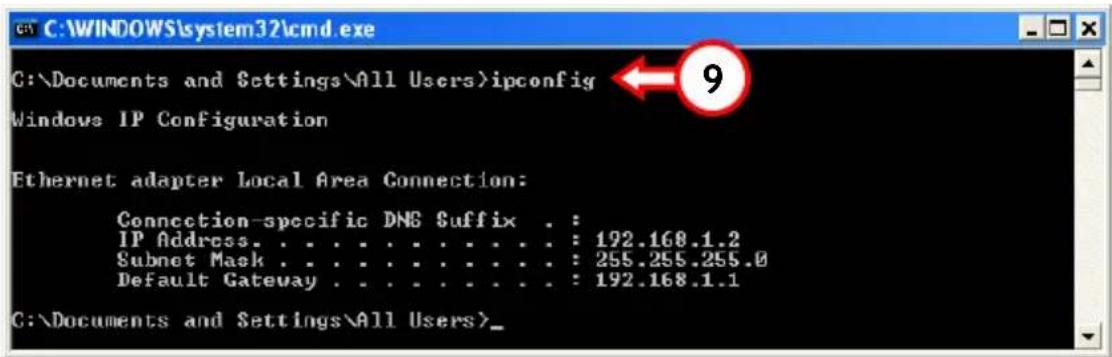

9. Geben Sie den Befehl „IPCONFIG” ein und drücken Sie die „ENTER”-Taste.

Es sollten die folgenden Informationen angezeigt werden: IP-Adresse : 192.168.1.xxx (wobei xxx eine Zahl zwischen 2 ~ 254 sein sollte). Subnetzmaske : 255.255.255.0 Standardgateway : 192.168.1.1 Wenn Ihre Konfiguration mit obigen Informationen übereinstimmt, gehen Sie zu Kapitel 4, um mit der Konfiguration des CADSLR4(B)+ fortzufahren. Wenn Ihre Konfiguration nicht mit diesen Angaben übereinstimmt (z.B. wenn Ihre IP- Adresse 169.254.xxx.xxx lautet), überprüfen Sie bitte Folgendes: A. Schalten Sie das Gerät aus und wieder ein. B. Trennen Sie das LAN-Kabel vom Gerät und von Ihrem Computer und schließen Sie es erneut an. C. Erneuern Sie die IP-Adresse Ihres Computers mit den folgenden Befehlen: - „IPCONFIG /RELEASE”, um die falsche IP-Adresse zu löschen. - „IPCONFIG /RENEW”, um eine neue IP-Adresse vom Gerät zu erhalten.

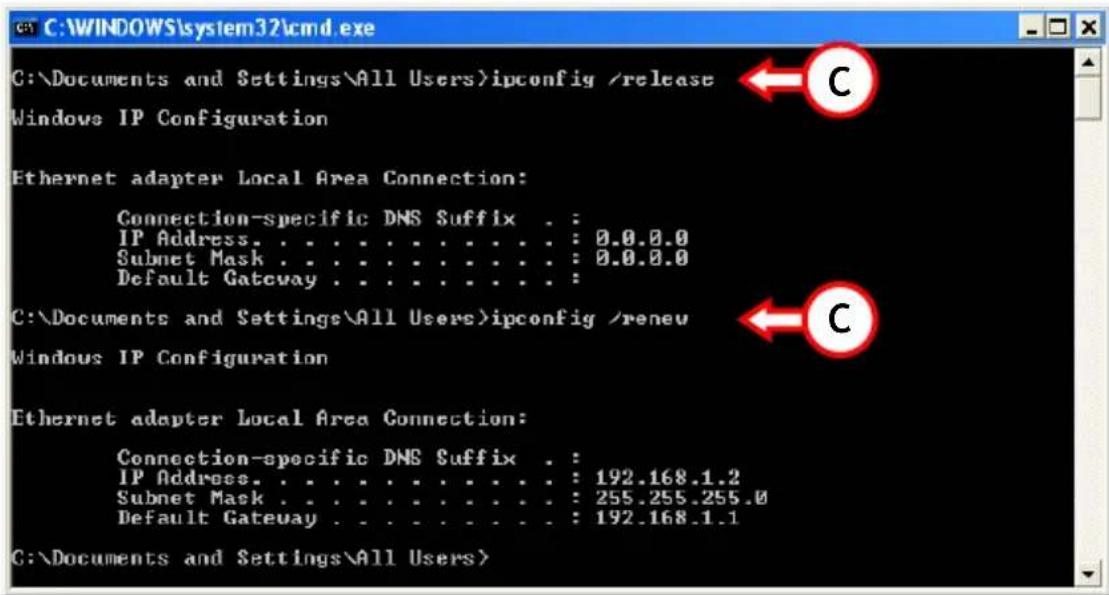

Wenn diese Maßnahmen das Problem mit der IP-Adresse nicht lösen, können Sie durch Betätigen der Reset-Taste auf der Rückseite das Gerät auf die Werkseinstellungen zurücksetzen. Drücken Sie die Reset-Taste und halten Sie diese während + / - 10 Sekunden gedrückt, um die Werkseinstellungen zu laden. Wenn die LAN-LED-Anzeige aus- und wieder einschaltet, lädt der CADSLR4(B)+ die Werkseinstellungen. Warten Sie +/- 10 Sekunden und wiederholen Sie Schritt C, um die IP-Adresse zu erneuern.

5. Konfiguration des CADSLR4(B)+ für eine ADSL-Verbindung

Die Konfiguration des CADSLR4(B)+ ist webbasierend. Für die Konfiguration des Gerätes benötigen Sie einen Webbrowser.

Folgendes sind die Werkseinstellungen des CADSLR4(B)+:

IP-Adresse : 192.168.1.1 (DHCP für verbundene Clients aktiviert) Username [Benutzername] : admin (Kleinbuchstaben) Password [Passwort] : admin (Kleinbuchstaben)

1. Starten Sie Ihren Webbrowser (z.B. Internet Explorer, FireFox oder Safari).

2. Geben Sie die IP-Adresse des CADSLR4(B)+ in das Adressfeld Ihres Webbrowsers ein

(standardmäßig: http://192.168.1.1/). Es erscheint die Anmeldeseite des CADSLR4(B)+ auf Ihrem Bildschirm:

3. Geben Sie den Benutzernamen und das Passwort ein und klicken Sie auf „Log In“,

um die Konfigurationsseiten zu öffnen. Wenn auf der Anmeldeseite der Benutzername und das Passwort korrekt eingegeben wurden, werden die Konfigurationsseiten für den CADSLR4(B)+ geöffnet.

5.1 Konfiguration der Verbindung über den Schnellstart

Das Quick Start Connection Setup [Schnellstart-Einstellung der Verbindung] enthält mehrere vorprogrammierte Internetdienstanbieter, um die Konfiguration des Gerätes zu vereinfachen.

1. Wählen Sie Ihr Land in der Dropdown-Liste „Country“.

2. Wählen Sie Ihren Internetdienstanbieter in der Dropdown-Liste „ISP“.

3. Wählen Sie die korrekte Kapselung für Ihren Internetdienstanbieter in der

Dropdown-Liste „Encapsulation”.

4. Die Werte VPI und VCI erscheinen automatisch in den entsprechenden Feldern.

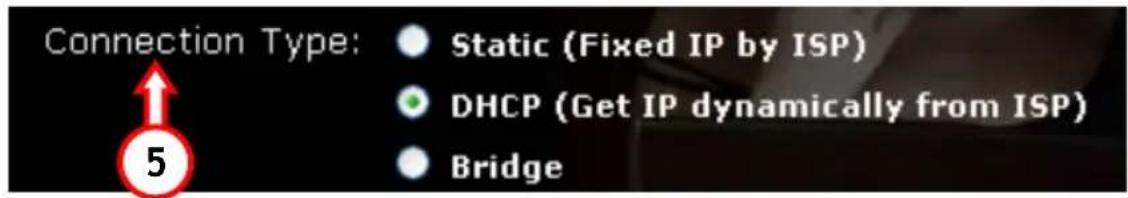

5. Wenn „1483 Bridge LLC” als Kapselung für Ihre Verbindung verwendet wird,

müssen Sie dieWAN-IP-Zuweisung einstellen. Wählen Sie „Static [Statisch]”, „DHCP” oder „Bridge” (je nach Angaben von Ihrem Internetdienstanbieter).

6. Klicken Sie auf „Next [Weiter]

”, um die Quick Start-Einstellungen fortzusetzen. Je nach gewählter Kapselung erscheinen auf dem zweiten Bildschirm der Quick Start- Einstellungen unterschiedliche Einstellungsoptionen. Hinweis:

Wenn Ihr Land und/oder Internetdienstanbieter in den entsprechenden Dropdown-Listen nicht aufgeführt ist, müssen Sie Ihre Verbindung manuell konfigurieren. Klicken Sie auf die Schaltfläche „Config” (7) in „Quick Start” und gehen Sie zu Kapitel 4.2, um die manuelle Konfiguration Ihrer Internetverbindung durchzuführen. Wenn Sie die korrekten Einstellungen für Ihre ADSL-Verbindung nicht kennen, erfahren Sie diese bei Ihrem Internetdienstanbieter

5.1.1 Gewählte Kapselung = PPPoE (LLC) oder PPPoA (LLC oder VC-MUX)

Wenn PPPoE oder PPPoA als Kapselung gewählt wird, erscheint die folgende Anzeige:

Geben Sie den Benutzernamen und das Passwort ein, die Sie von Ihrem Internetdienstanbieter erhalten haben, um die Einstellungen zu speichern und den CADSLR4(B)+ neu zu starten.DEUTSCH

5.1.2 Gewählte Kapselung = 1483 Bridge LLC – Statisches IP

Wenn 1483 Bridge LLD mit statischem IP als Kapselung gewählt wird, erscheint die folgende Anzeige:

Geben Sie die Angaben für das statische IP ein, die Sie von Ihrem Internetdienstanbieter erhalten haben (IP-Adresse, Subnetzmaske, Gateway und DNS) und klicken Sie „Apply [Übernehmen]“, um die Einstellungen zu speichern und den CADSLR4(B)+ neu zu starten.DEUTSCH

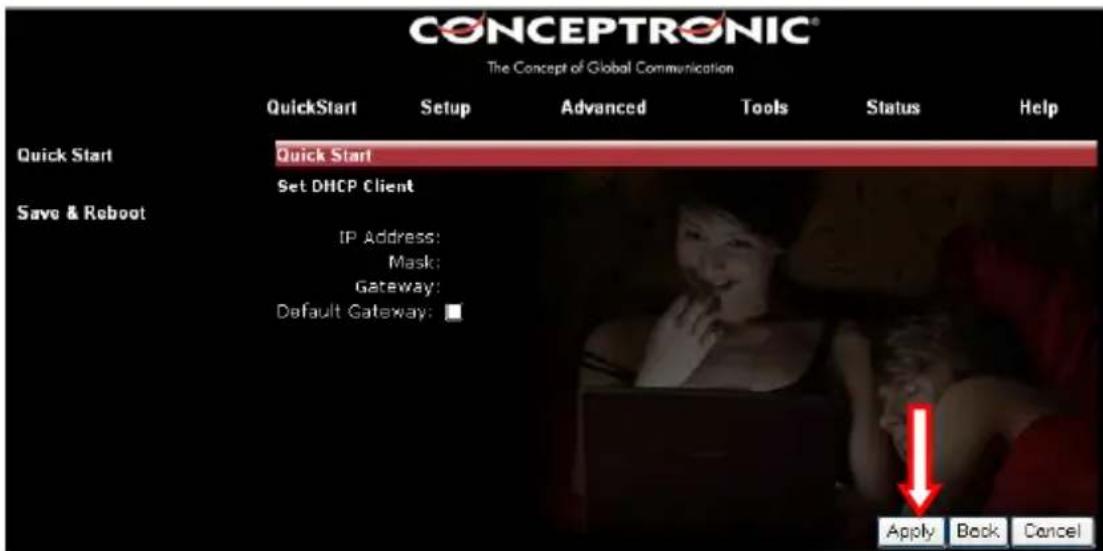

5.1.3 Gewählte Kapselung = 1483 Bridge LLC – Dynamisches IP (DHCP)

Wenn 1483 Bridge LLD mit dynamischem IP als Kapselung gewählt wird, erscheint die folgende Anzeige:

Behalten Sie die gegenwärtigen Einstellungen bei und klicken Sie auf „Apply [Übernehmen]“, um die Einstellungen zu speichern und den CADSLR4(B)+ neu zu starten.DEUTSCH

5.1.4 Gewählte Kapselung = 1483 Bridge LLC – Bridge

Wenn 1483 Bridge LLD mit Bridge-Verbindung als Kapselung gewählt wird, erscheint die folgende Anzeige:

Wählen Sie „LAN group 1 (Standard)“ unter ‚Select LAN’ und klicken Sie auf „Apply [Übernehmen]“, um die Einstellungen zu speichern und den CADSLR4(B)+ neu zu starten.

Wenn der Neustart abgeschlossen ist, erstellt der CADSLR4(B)+ Ihre ADSL-Verbindung. Sobald die Verbindung hergestellt ist, leuchtet die ADSL-Anzeige am CADSLR4(B)+.

Damit ist ihr CADSLR4(B)+ betriebsbereit! Hinweis:

Detaillierte Erklärungen zu den für den CADSLR4(B)+ verfügbaren Funktionen und Einstellungen finden Sie im Benutzerhandbuch auf der im Lieferumfang enthaltenen CD-ROM (nur auf Englisch). Select “Open User Manual” from the Autorun Menu.DEUTSCH

5.2 Manuelle Konfiguration der Internetverbindung

Wenn Ihr Land und/oder Internetdienstanbieter nicht bei den „Quick Start“- Verbindungseinstellungen des CADSLR4(B)+ aufgeführt ist, müssen Sie die Verbindung manuell konfigurieren. Klicken Sie auf dem „Quick Start”-Bildschirm auf die Schaltfläche „Config” (7), um die manuelle Konfiguration für den CADSLR4(B)+ zu öffnen.

Es erscheint die Seite für die manuelle Konfiguration des CADSLR4(B)+:

Um die Verbindung einzustellen, müssen Sie auf dem Bildschirm „Connection Setup [Verbindungseinstellungen]“ folgende Angaben eingeben:

1. Geben Sie einen Namen für Ihre ADSL-Verbindung ein.

2. Wählen Sie unter ‚Type’ die Art der ADSL-Verbindung. (PPPoE, PPPoA, usw.)

3. Wählen Sie unter ‚Encapsulation” die korrekte Kapselung für Ihre ADSL-Verbindung.

4. Geben Sie unter ‚Username’ den Benutzernamen ein, den Sie von Ihrem

Internetdienstanbieter erhalten haben.

5. Geben Sie unter ‚Password’ das Passwort ein, das Sie von Ihrem

Internetdienstanbieter erhalten haben.

6. Geben Sie unter ‚VPI’ den korrekten VPI-Wert für die ADSL-Verbindung ein.

7. Geben Sie unter ‚VCI’ den korrekten VCI-Wert für die ADSL-Verbindung ein.

Sie können über die manuelle Einstellungskonfiguration auch erweiterte Konfigurationseinstellungen ändern!DEUTSCH

8. Klicken Sie auf „Apply [Übernehmen]“, um die vorgenommenen Einstellungen der

Konfiguration des CADSLR4(B)+ zu speichern.

9. Klicken Sie auf „Save & Reboot [Speichern und Neustart]“, um den Bildschirm

„Save & Reboot“ zu öffnen.

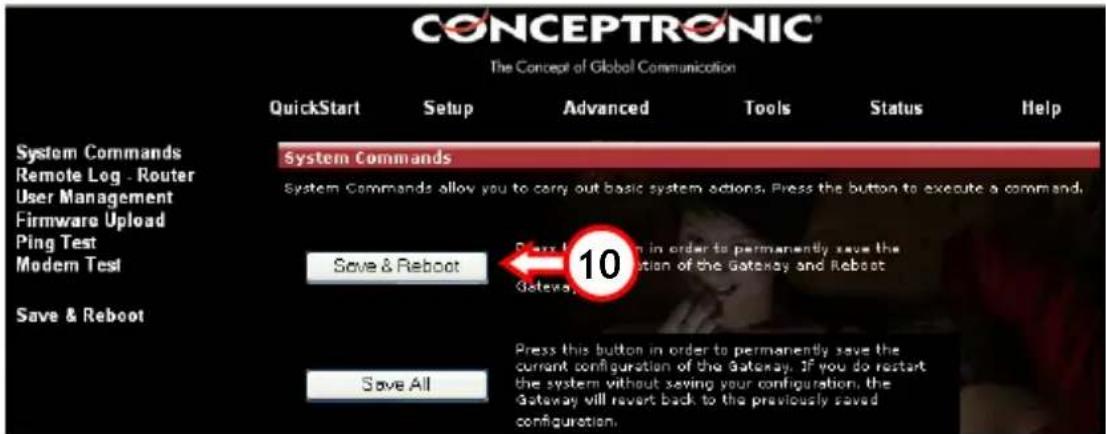

10. Klicken Sie auf die Schaltfläche „Save & Reboot [Speichern und Neustart]“, um

den CADSLR4(B)+ neu zu starten und die Einstellungen für Ihre Verbindung zu aktivieren. Daraufhin führt der CADSLR4(B)+ einen Neustart durch und aktiviert die vorgenommenen Einstellungen. Dies kann eine Weile dauern. Warten Sie bitte, bis der Neustart vollständig durchgeführt ist.

Wenn der Neustart abgeschlossen ist, erstellt der CADSLR4(B)+ Ihre ADSL-Verbindung. Sobald die Verbindung hergestellt ist, leuchtet die ADSL-Anzeige am CADSLR4(B)+.

Damit ist ihr CADSLR4(B)+ betriebsbereit!

Bei den beschriebenen Einstellungen handelt es sich um die Grundeinstellungen, die Sie für Ihre ADSL-Verbindung benötigen. Fragen Sie bitte Ihren Internetdienstanbieter nach den korrekten Einstellungen für Ihre Verbindung. Detaillierte Erklärungen zu den Einstellungen finden Sie im Benutzerhandbuch auf der CD-ROM (nur auf Englisch). Wählen Sie „Open User Manual

Benutzerhandbuch öffnen

Detaillierte Erklärungen zu den für den CADSLR4(B)+ verfügbaren Funktionen und Einstellungen finden Sie im Benutzerhandbuch auf der im Lieferumfang enthaltenen CD-ROM (nur auf Englisch). Wählen Sie „Open User Manual [Benutzerhandbuch öffnen]” im Autorun-Menü. 10DEUTSCH

6. Portweiterleitung

Der Conceptronic CADSLR4(B)+ ist mit einer eingebauten Firewall ausgerüstet, um Angriffe aus dem Internet auf Ihr Netzwerk zu verhindern. Diese Firewall blockiert automatisch allen eingehenden Verkehr auf nicht benutzten Ports. Wenn ein blockierter Port für einen Dienst oder eine Anwendung benötigt wird (zum Beispiel für einen FTP- Server oder WEB-Server), können Sie auf den Konfigurationsseiten eine Regel für die Portweiterleitung [Port Forwarding Rule] erstellen.

1. Starten Sie Ihren Webbrowser (z.B. Internet Explorer, FireFox oder Safari).

2. Geben Sie die IP-Adresse des CADSLR4(B)+ in das Adressfeld Ihres Webbrowsers ein

(standardmäßig: http://192.168.1.1/). Es erscheint die Anmeldeseite des CADSLR4(B)+ auf Ihrem Bildschirm.

3. Geben Sie den Benutzernamen und das Passwort ein und klicken Sie auf „Log In“,

um die Konfigurationsseiten zu öffnen.

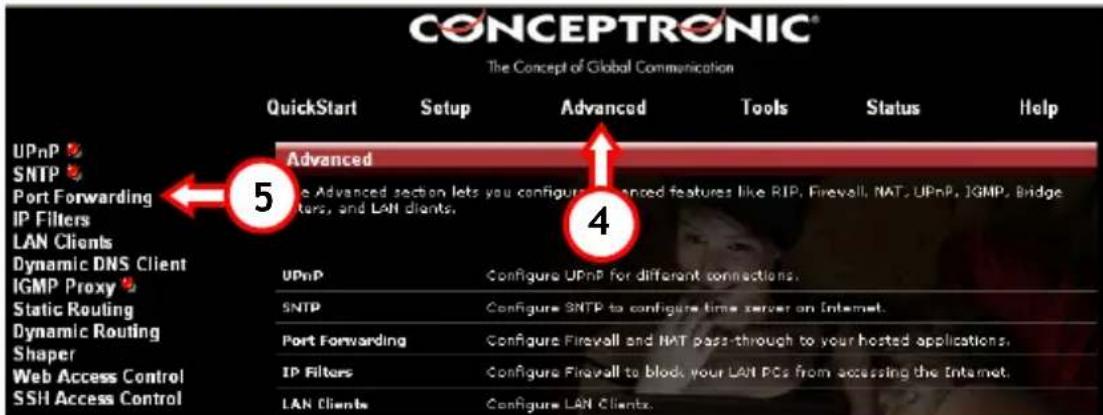

4. Wählen Sie die Option „Advanced [Erweitert]“ auf der Konfigurationsseite.

5. Wählen Sie im linken Menü auf der Konfigurationsseite die Option „Port

Forwarding [Portweiterleitung]”. Hinweis:

Detaillierte Erklärungen zu den Portweiterleitungs-

und DMZ-Optionen finden Sie im Benutzerhandbuch auf der CD-ROM (nur auf Englisch). Wählen Sie

Benutzerhandbuch öffnen

Wir empfehlen, bei der Verwendung von Portweiterleitungsregeln den/die Computer mit einer festen IP-Adresse statt mit einer dynamischen IP-Adresse zu konfigurieren.DEUTSCH

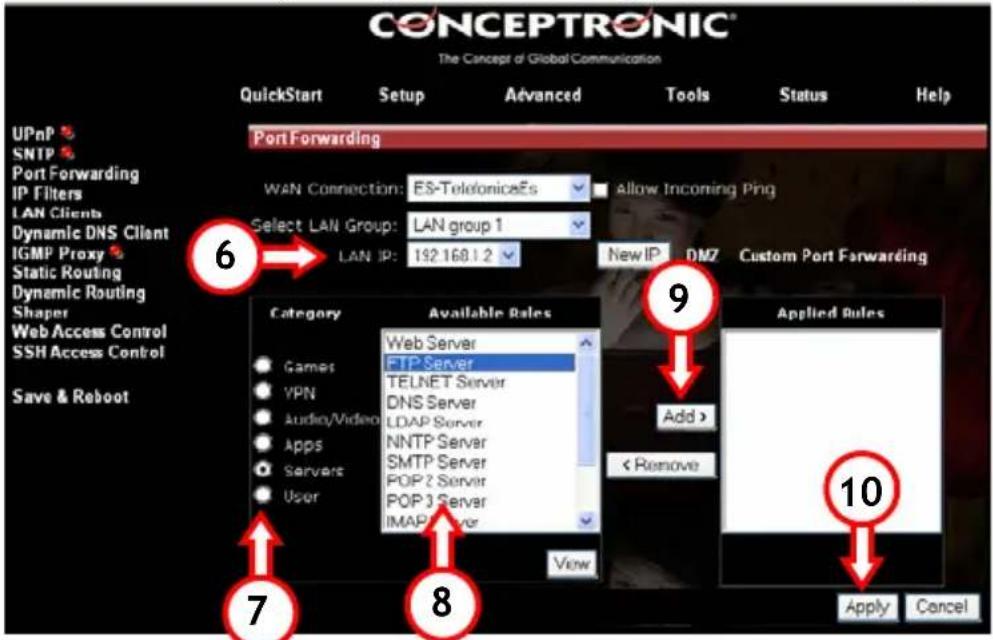

Es erscheint die Einstellungsseite „Port Forwarding [Portweiterleitung]“:

6. Wählen Sie das LAN IP für den Computer, für den die Portweiterleitungsregel

benötigt wird. Wenn das IP nicht auf der Liste aufgeführt ist (zum Beispiel, wenn das Gerät ein statisches IP verwendet) können Sie über die Schaltfläche „New IP [Neues IP]” das IP des Gerätes hinzufügen.

7. Wählen Sie unter ‚Category’ die Kategorie Ihrer Portweiterleitungsregel.

8. Wählen Sie unter ‚Available Rules’ die Regel, die Sie für das Weiterleiten

9. Klicken Sie auf die Schaltfläche „Add [Hinzufügen]”, um die gewählte Regel der

ausgewählten IP-Adresse zuzuordnen.

10. Sobald alle Regeln definiert sind, klicken Sie auf die Schaltfläche „Apply

[Übernehmen]“, um die Einstellungen zu speichern.

11. Klicken Sie auf „Save & Reboot [Speichern und Neustart]“, um den Bildschirm

„Save & Reboot“ zu öffnen.

12. Klicken Sie auf die Schaltfläche „Save & Reboot [Speichern und Neustart]“, um

den CADSLR4(B)+ neu zu starten und die Regeln zu aktivieren. Die definierten Regeln sind jetzt betriebsbereit! Hinweis:

Es gibt verschiedene vordefinierte Ports in der Konfiguration. Sie können eine der vordefinierten Regeln wählen oder eine neue Regel erstellen, indem Sie die Kategorie „User [Benutzer]“ wählen und auf die Schaltfläche „New
