BEDIENUNGSANLEITUNG C150BRS4 CONCEPTRONIC

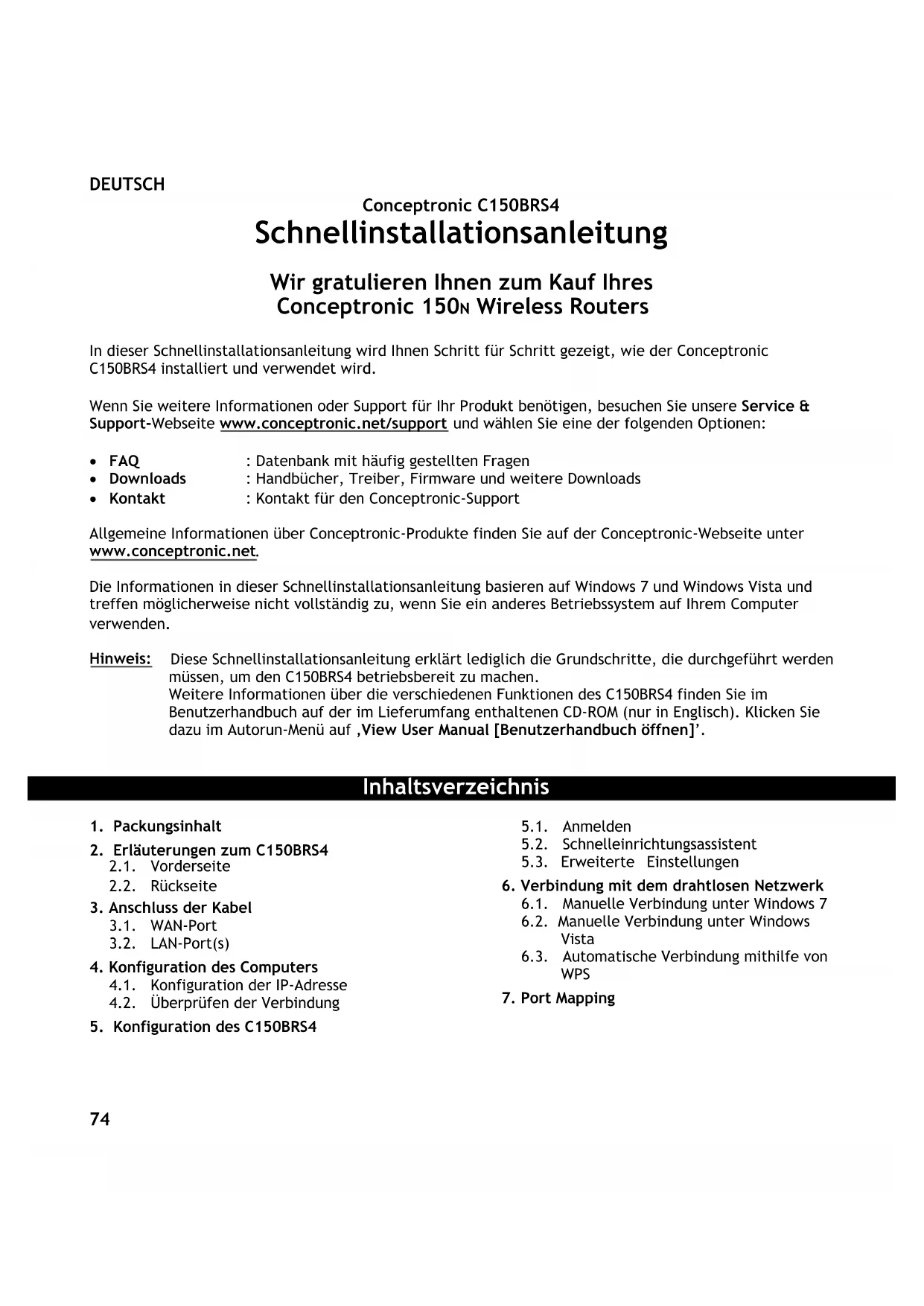

Schnellinstallationsanleitung

Wir gratulieren Ihnen zum Kauf Ihres Conceptronic 150N Wireless Routers

In dieser Schnellinstallationsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic C150BRS4 installiert und verwendet wird.

Wenn Sie weitere Informationen oder Support für Ihr Produkt benötig, besuchen Sie unsere Service & Support-Website www.conceptronic.net/support und wahren Sie eine der folgenden Optionen:

• FAQ : Datenbank mit früiggestelltten Fragen
• Downloads : Handbucher, Treiber, Firmware und weitere Downloads
• Kontakt : Kontakt für den Conceptronic-Support

Allgemeine Informationen über Conceptronic-Produkte finden Sie auf der Conceptronic-Website unter www.conceptronic.net.

Die Informationen in dieser Schnellinstallationsanleitung basieren auf Windows 7 und Windows Vista und treffen möglicherweise nicht vollständig zu, wenn Sie ein anderes Betriebssystem auf Ihr Computer verwenden.

Hinweis: These Schnellinstallationsanleitung erklart lediglich die Grundschritte, die durchgefuhrt werden müssen, um den C150BRS4 betriebsbereit zu machen.

Weitere Informationen über die verschiedene Funktion des C150BRS4 finden Sie im Benutzerhandbuch auf der im Lieferumfang enthaltenen CD-ROM (nur in Englisch). Klicken Sie dazu im Autorun-Menu auf, View User Manual [Benutzerhandbuch öffnen].

Inhaltsverzeichnis

1. Packungsinhalt
2. Erläuterungen zum C150BRS4

2.1. Vorderseite
2.2. Rückseite

1. Anschluss der Kabel

3.1. WAN-Port
3.2. LAN-Port(s)

1. Konfiguration des Computers

4.1. Konfiguration der IP-Adresse
4.2. Überprüfen der Verbindung

1. Konfiguration des C150BRS4

5.1. Anmelden
5.2. Schnelleinrichtungsassistent
5.3. Erweiterte Einstellungen

1. Verbindung mit dem drahtlosen Netzwerk

6.1. Manuelle Verbindung unter Windows 7
6.2. Manuelle Verbindung unter Windows Vista
6.3. Automatische Verbindung mithilfe von WPS

1. Port Mapping

1. Packungsinhalt

In der Verpackung des Conceptronic 150N Wireless Routers ist Folgendes enthalten:

• Conceptronic C150BRS4 - 150 N Wireless Router
  Netzteil 12V Gleichstrom 1A
• Netzwerkkabel (LAN)
• Produkt-CD-ROM
• These mehrsprachige Schnellinstallationsanleitung
• Garantiekarte und Broschüre mit CE-Erklärung

2. Erläuterungen zum C150BRS4

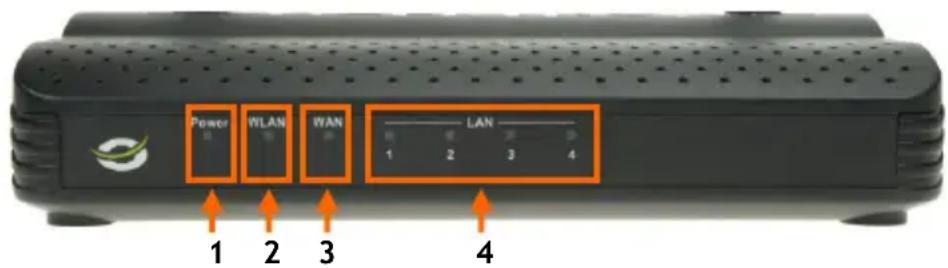

2.1 Vorderseite

Nr.	Beschreibung	Status	Status-Erklärung
1	Power LED-Anzeige	AUS	Das Gerät ist ausgeschaltet
		EIN	Das Gerät ist eingeschaltet
2	WLAN-/WPS-LED-Anzeige	AUS	Das drahtlose Netzwerk ist ausgeschaltet
		EIN - DAUERLIGHT	Die drahtlose WPS-Funktion ist aktiviert
		EIN - BLINKEND	Aktivität des drahtlosen Netzwerks (Senden oder Empfangen von Daten)
3	WAN LED-Anzeige	AUS	WAN-Port ist nicht verbunden
	EIN - DAUERLIGHT WAN-Port ist verbunden	EIN - BLINKEND	WAN-Port-Aktivität (Senden oder Empfangen von Daten)
4	LAN-LED-Anzeigen (1, 2, 3, 4)	AUS	LAN-Port ist nicht verbunden
		EIN - DAUERLIGHT	LAN-Port ist verbunden
		EIN - BLINKEND	LAN-Port-Aktivität (Senden oder Empfangen von Daten)

DEUTSCH

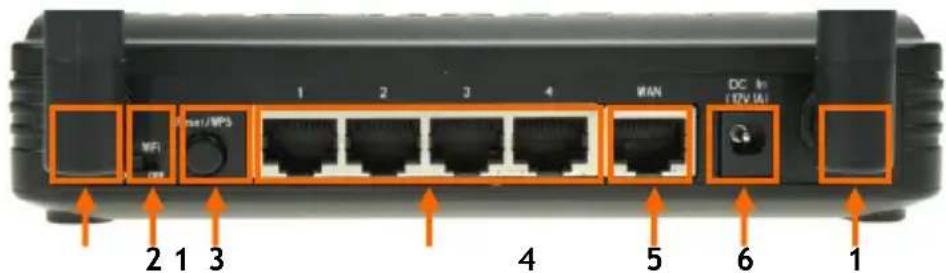

2.2 Rückseite

Nr.	Beschreibung	Erklärung
1	Drahtlose Antennen (2x)	Zwei integrierte Antennen für Drahtlosübertragung
2	Funk-EIN-/AUS-Schalter	Ein-/Ausschalten des Funks
3	Reset-/WPS-Taste	Aktivierung der WPS-Funktion (kurz drücken) oder Durchführung eines Resets (drücken und halten)
4	LAN-Ports (1 - 4)	Anschluss von Computern/Netzwerkgeräten an den Router
5	WAN-Port	Anschluss der Breitbandverbindung an den Router
6	Stromanschluss	Anschluss der Stromversorgung an denRouter

3. Anschluss der Kabel

Schlieben Sie das Netzteil am Stromanschluss auf der Rückseite des C150BRS4 und an der Stromversorgung an. Daraufhin leuchtet die Power-LED-Anzeige auf der Vorderseite des C150BRS4.

3.1 WAN-Port

Schlieben Sie den C150BRS4 mit einem Netzwerkkabel (LAN) an Ihr fremt bandmodem an. Daraufhin leuchtet die WAN-LED-Anzeige auf der Vorderseite des C150BRS4.

Hinweis: Wenn die WAN-LED-Anzeige auf der Vorderseite nicht leuchtet, vergewissern Sie sich, dass:

• der C150BRS4 eingeschaltet ist (die Power-LED-Anzeige sollte leuchten),
• das Breitbart-Modem eingeschaltet ist,
• das Netzwerkkabel (LAN) an beiden Geräten korrekt angeschlossen ist.

3.2 LAN-Port(s)

Schlieben Sie das Netzwerkkabel (LAN) an einen der vier LAN-Ports auf der Rückseite des C150BRS4 und an die Netzwerkkarte Ihr Computers an.

Daraufhin beginnt die LAN-LED-Anzeige des verwendeten LAN-Ports zu leuchten und zeigt damit an, dass der Computer angeschlossen ist. (Ihr Computer muss eingeschaltet und die LAN-Verbindung muss aktiviert sein.)

4. Konfiguration des Computers

4.1 Konfiguration der IP-Adresse

Der C150BRS4 ist mit einem eingebauten DHCP-Server ausgerüstet. Der DHCP-Server weist automatisch jeder angeschlossenen Computer eine IP-Adresse zu, wenn dieser so konfiguriert ist, dass er die IP-Adresse automatisch bezieht.

Die meisten Computer sind standardmäßig so konfiguriert, dass sie automatisch eine IP-Adresse beziehen. Sollte dies bei Ihnen nicht der Fall sein, müssen Sie ihren Computer so konfigurieren, dass er automatisch eine IP-Adresse bezieht. Befolgen Sie dazu die folgenden Anweisungen.

A. Klicken Sie auf,Start',AlleProgramme', Zubehor und wahlen Sie,Ausfuhrnen' aus.

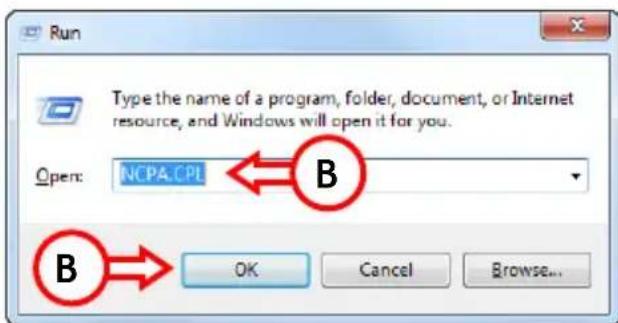

B. Geben Sie den Befehl, NCPA.CPL' ein und klichen Sie auf, OK'.

Es erscheint das Fenster „Netzwerkverbindungen".

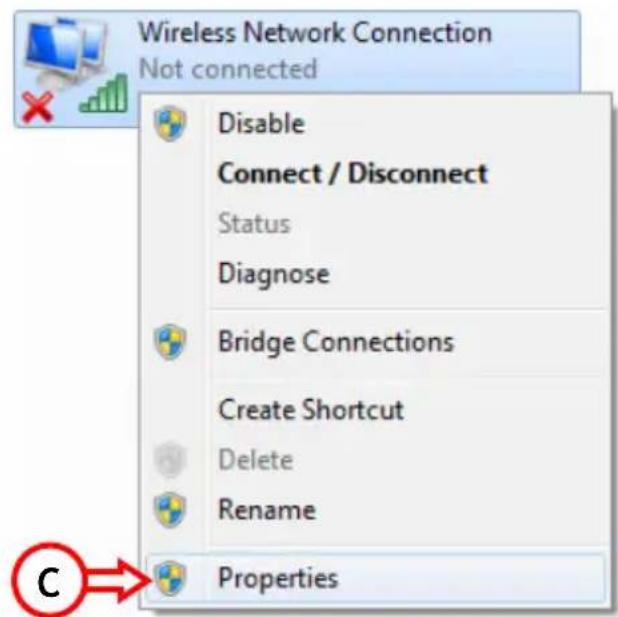

C. Rechtsklichen Sie auf ihre „Local Area Connection [LAN-Verbindung]" oder „Wireless Network Connection [Drahtlose Netzwerkverbindung]’ (je nach verwendenten Verbindung) und wahren Sie „Properties [Eigenschaften]’ aus.

DEUTSCH

Es erscheint das Eigenschaften-Fenster der LAN-Verbindung oder drahtlosen Netzwerkverbindung.

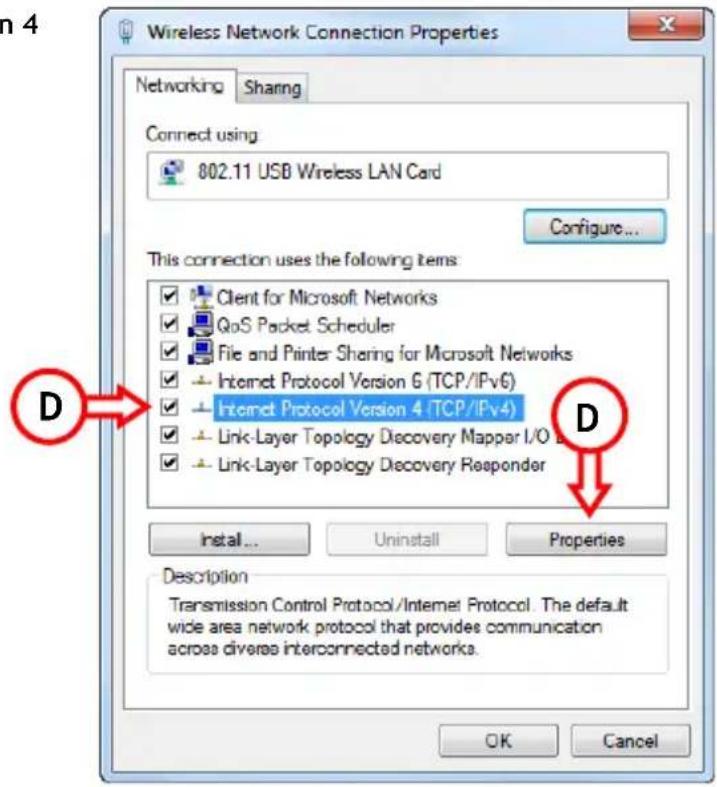

D. Wahlen Sie das, Internetprotokoll Version 4 (TCP/IPv4)' aus und klichen Sie auf Eigenschaften'.

Es erscheint das Fenster, Eigenschaften von Internetprotokoll Version 4 (TCP/IPv4').

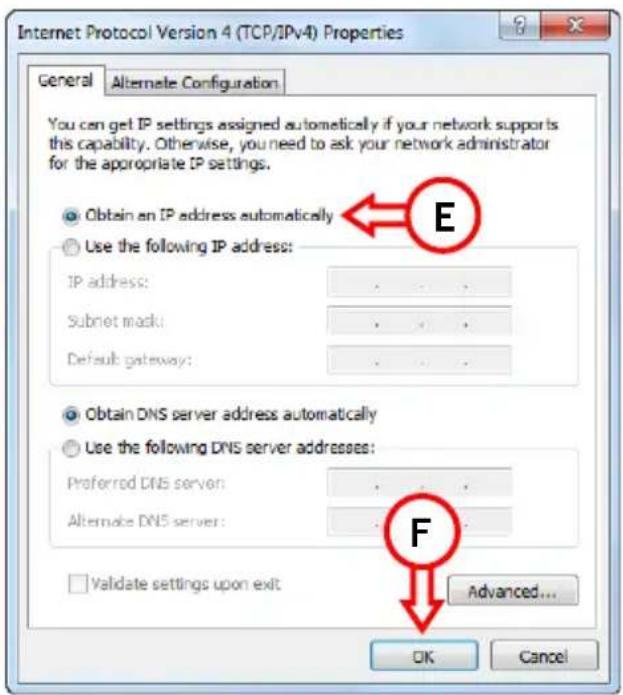

E. Aktivieren Sie das Feld, IP-Adresse automatisch beziehen' und klichen Sie auf OK', um die Einstellungen zu speichern.
F. Klichen Sie im Fenster, Eigenschaften von Internet Protokoll Version 4 (TCP/IPv4) auf OK', um die Einstellungen zu speichern.

4.2 Überprüfen der Verbindung

Über die „Eingabeaufforderung' von Windows konnen Sie überprüfen, ob Sie für ihre LAN-Verbindung oder drahtlose Netzwerkverbindung eine korrekte IP-Adresse erhalten haben. Dieses Beispiel basiert auf Windows 7 und Vista mit Service Pack 1. Bei Windows 7 und Vista benötigen Sie die Administratorrechte, um die im Folgenden beschrieben Schritte durchzuführen.

A. Klicken Sie auf,Start',AlleProgramme',Zubehor',rechtsklichen Sie auf,Eingabeaufforderung und wahlen Sie,Als Administrator ausfuhren' aus.

Möglicherweise wird eine Warnmeldung angezeigt. Akzeptieren Sie diese, indem Sie auf ,Weiter' oder ,Ja' klichen.

Es erscheint das Fenster der Ungabeaufforderung. Stellen Sie sicher, dass die Titelleiste der „Eingabeaufforderung' den Text ,Administrator: Eingabeaufforderung' aufweist. Wenn ,Administrator' nicht erwähn ist, haben Sie die erforderlichen Administratorrechte nicht und müssen erneut Schritt A durchfuhren.

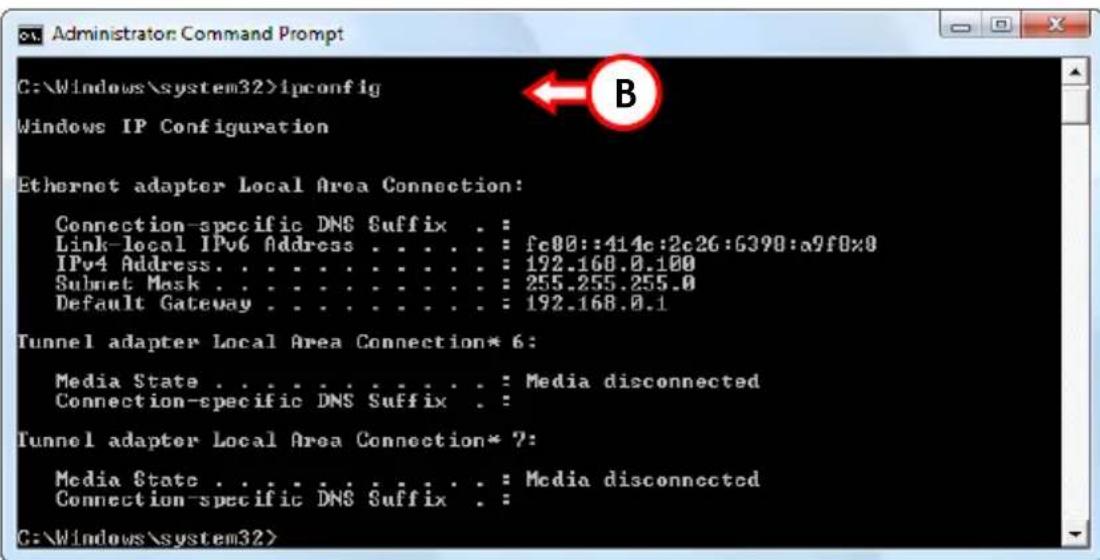

B. Geben Sie den Befehl,IPCONFIG' ein und drücken Sie die ,ENTER'-Taste auf Ihrer Tastatur.

Es sollen den folgenden Informationen angezeigt werden:

IPv4-Adresse : 192.168.0.xxx (wobei xxx eine Zahl zwischen 100 ~ 199 sein kann).

Subnetzmaske : 255.255.255.0

Standardgateway : 192.168.0.1

Wenn ihre Konfiguration mit obigen Informationen übereinstimmt, können Sie weitergeben zu Kapitel 5, um mit der Konfiguration des Routers fortzufahren.

Wenn ihre Konfiguration nicht mit obigen Informationen übereinstimmt (z.B. wenn ihre IP-Adresse 169.254.xxxx.xxx lautet), gehen Sieitte folgendermaBen vor:

DEUTSCH

1. Trennen Sie den Router von der Stromversorgung und schreiben Sie ihn wieder an.
2. Trennen Sie das Netzwerkkabel vom Router und vom Computer und schlieben Sie diesen wieder an.

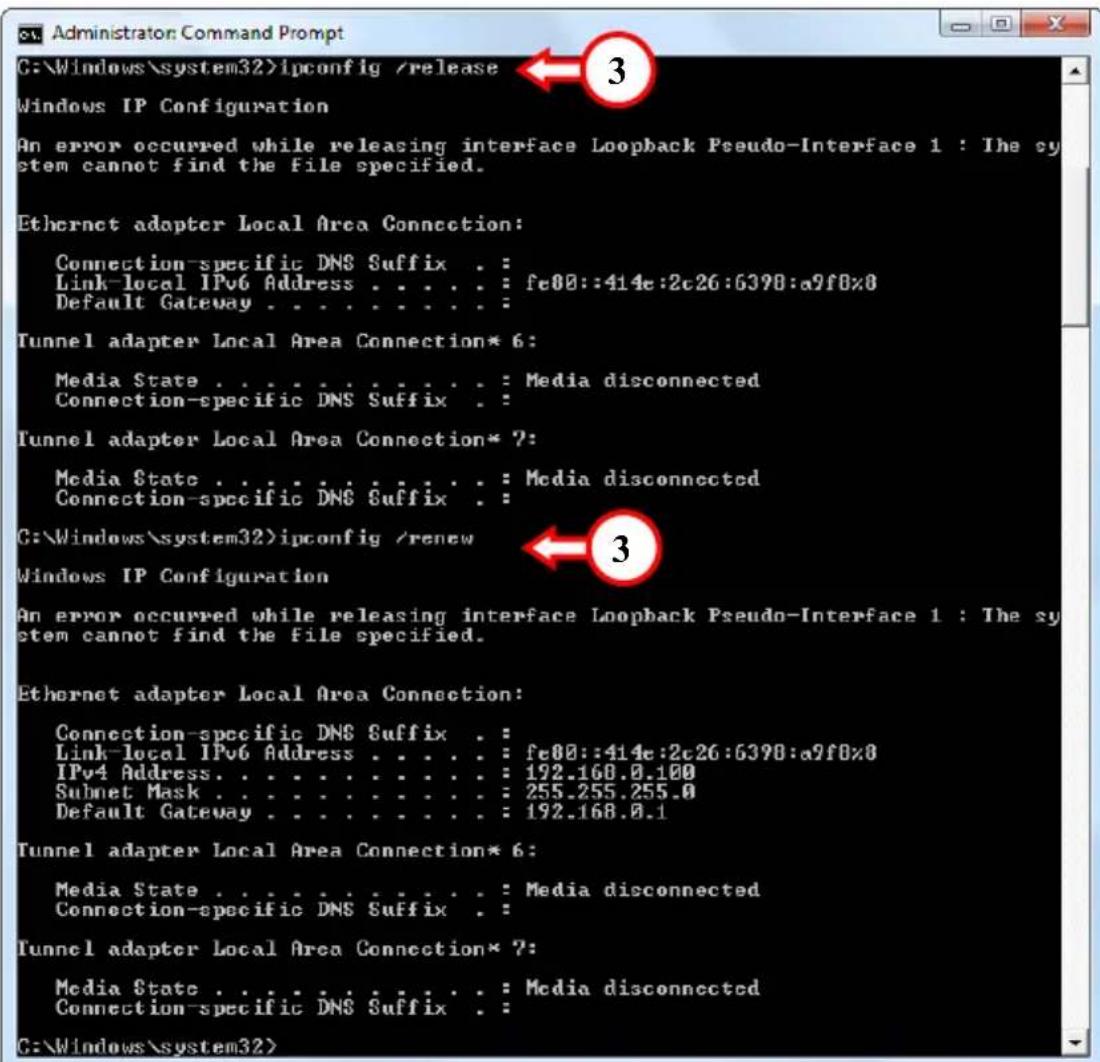

3. Erneuern Sie die IP-Adresse Ihr's Computers mit den folgenden Befehlen:

-,IPCONFIG /RELEASE', um die falsche IP-Adresse zu Löschen.
-,IPCONFIG /RENEW', um die IP-Adresse zu erneuern.

Wenn these Maßnahmen das Problem mit der IP-Adresse nicht lose, konnen Sie durch Betätigten der Reset-Taste auf der Rückseite des Geräts das Gerät auf die Werkseinstellungen zurücksetzen.

Drücken Sie die Reset-Taste und halten Sie diese gedrückt, bis die LED-Anzeige zu blinken beginnnt (ungefahr 10 Sekunden lang). Damit wird der Router neu gestartet, wobei wieder die Werkseinstellungen geladen werden. Sobald die Power-LED-Anzeige wieder kontinuierlich leuchtet, wiederholen Sie den Schritt B, um die IP-Adresse zu erneuern.

Hinweis: Wenn das Problem weiterhin besteht, überprüfen Sie, ob alle Kabel korrekt angeschlossen sind. Der WAN-Port sollte mit dem Modem und der LAN-Port mit dem Computer verbunden sein. Wenn diese Verbindungen falsch sind, kann dies dazu führen, dass Sie eine falsche IP-Adresse erhalten.

5. Konfiguration des C150BRS4

In diesen Kapitel wird die Konfiguration des C150BRS4 mit dem integrierten Einrichtungsassistenten beschreiben. Nachdem Sie die in diesen Kapitel beschriebenen Schritte durchgeführt haben, ist Ihr Router für seine primären Funktionen eingestellt.

5.1 Anmelden

Für die Konfiguration des C150BRS4 wird eine webbasierende Oberfläche verwendet. Das bedeutet, dass Sie den C150BRS4 auf einem beliebigen, am C150BRS4 angeschlossenen Computer mit einem Webbrowser konfigurieren können.

Hinweis: Wir raten dringend davon ab, bei der Konfiguration des C150BRS4 eine drahtlose Verbindung zu verwenden, da die Verbindung beim Vornehmen bestimmter Einstellungen verloren gehonkte. Deshalb ist es ratsam, einen Computer zu verwenden, der mit dem C150BRS4 über ein Netzwerkkel verbunden ist.

Fuhren Sie folgende Schritte aus, um sich auf dem C150BRS4 anzumelden:

A. Starten Sie Ihr Web browser (z.B. Internet Explorer, Firefox, Safari oder Chrome).
B. Geben Sie die IP-Adresse des Routers in das Adressfeld Ihres Webbrowsers ein. Standardmäßig : http://192.168.0.1/

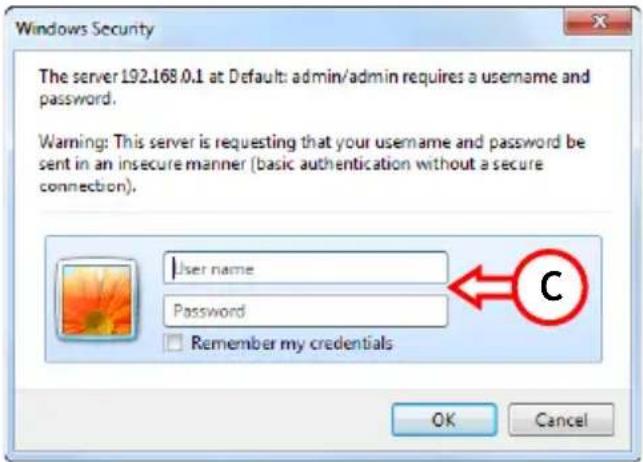

Es erscheint ein Fenster, in dem Sie aufgefordert werden, den Benutzernamen und das Password einzugeben.

C. Geben Sie den Benutzernamen und das Password ein und klichen Sie auf, OK', um die webbasierenden Konfigurationsseiten zu öffnen.

Standard-Benutzername : admin Standard-Password : admin

DEUTSCH

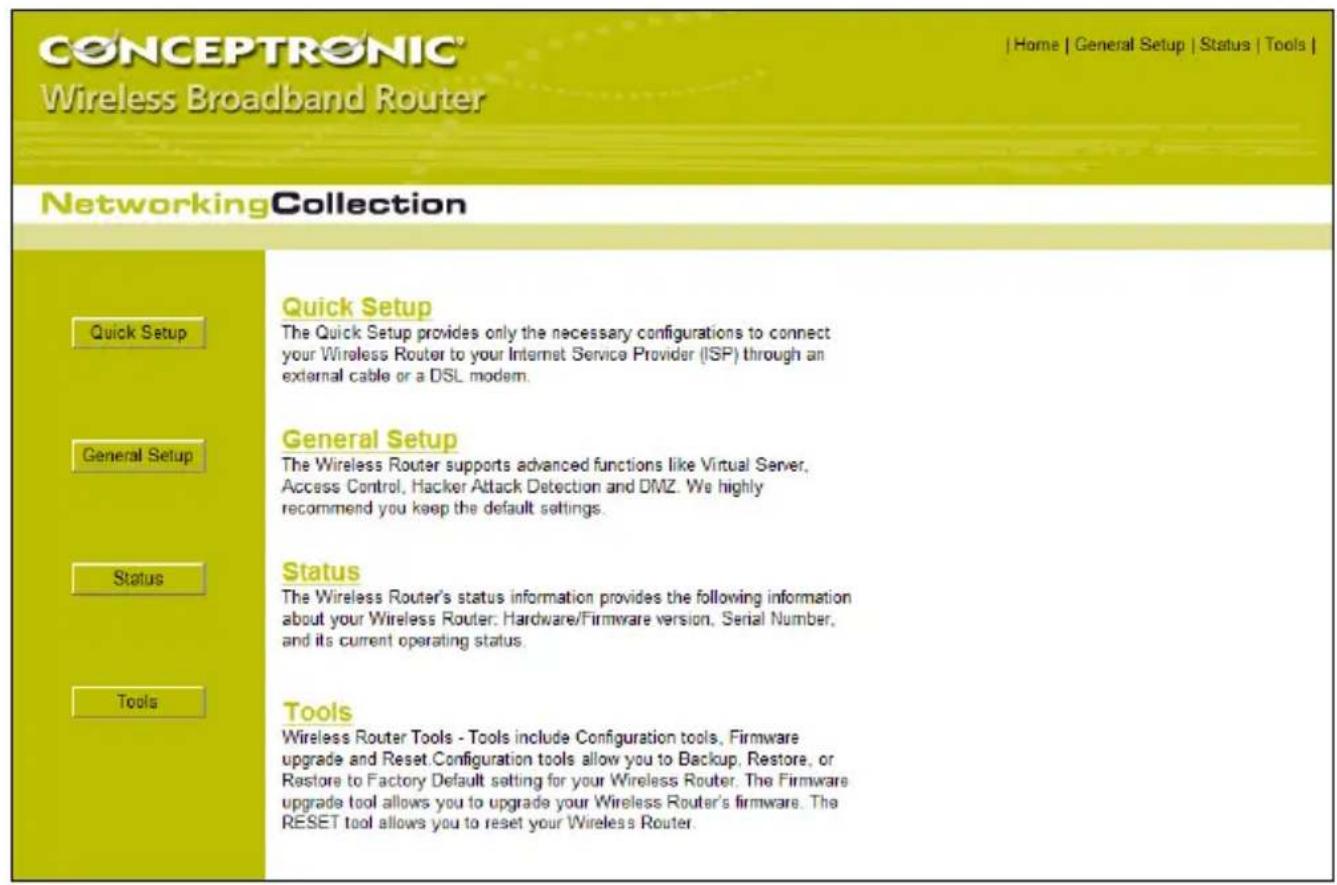

Wenn Benutzername und Password korrekt sind, zeigt der Router die Hauptseite an:

Auf der Hauptseite können Sie eine der vier Möglichkeiten der Webkonfiguration für den C150BRS4 ausgehalten:

• Quick Setup [Schnelleinrichtung]

: Schnelles Einrichten des C150BRS4 fur den ersten Gebrauch (Erklarungen dazu finden Sie im Kapitel 5.2)

• General Setup [Allgemeine Einstellungen]

: Ändern der erweiterten Optionen (Erklärungen dazu), finden Sie im Kapitel 5.3)

• Status

: Überprüfen des Status des Routers, angeschlossener

• Tools [Extras]

: Speichern der Konfiguration, Upgraden der Firmware

oder Neustart des Routers

Hinweis: Sie können jederzeit oben rechts auf der Seite eine dieser vier Optionen (außer Quick Setup) auswahlen. Sie können auch auf die Hauptseite zurückkehren, indem Sie auf ,Home [Startseite]’ klichen.

5.2 Schnelleinrichtungsassistant

Der Schnelleinrichtungsassistent fuhrt Sie Schritt fur Schritt durch die Grundeinstellungen des C150BRS4.

Hinweis: Bevor Sie den Schnelleinrichtungsassistenten starten, stellen Sie safer, dass Sie alle Informationen über ihre Internetverbindung zur Hand haben. Zum Beispiel: Verbindungsart, Kontoinformationen usw.

Hinweis: Für diesen ganze Kapitel gilt: Wenn Sie nicht wissen, welche Option Sie wahlen sollen, oder wenn Sie die erforderlichen Informationen nicht zur Hand haben, sollen den Sie entweder in der Dokumentation für ihre Internetverbindung nachschauen oder ihren Internetdienstanbieter (im Nachfolgenden der ISP genannt) kontaktieren.

A. Klicken Sie auf der Hauptseite auf,Quick Setup [Schnelleinrichtung]'.

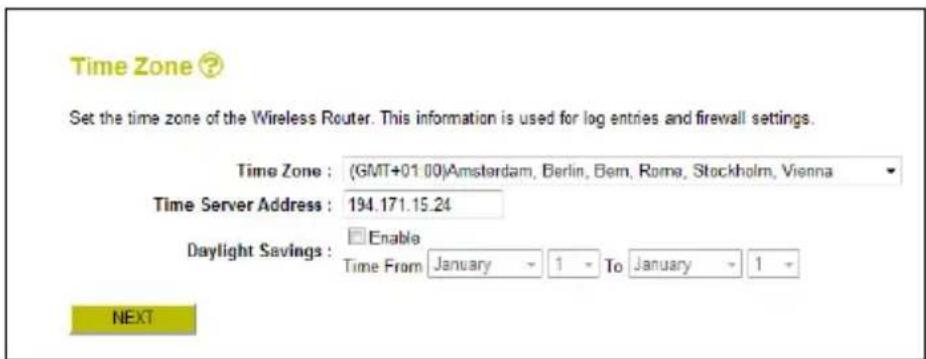

B. Eine korrekte Zeiteinstellung ist aus Systemverwaltungsgründen unerländlich, damit die Systemprotokolle die korrekten Zeitstempel enthalten.

Wahlen Sie die korrekte Zeitzone und ändern Sie ggf. die Zeitserver-Adresse und/oder aktivieren Sie die Sommerzeit.

Klichen Sie danach auf die Schaltfläche, Next [Weiter].

DEUTSCH

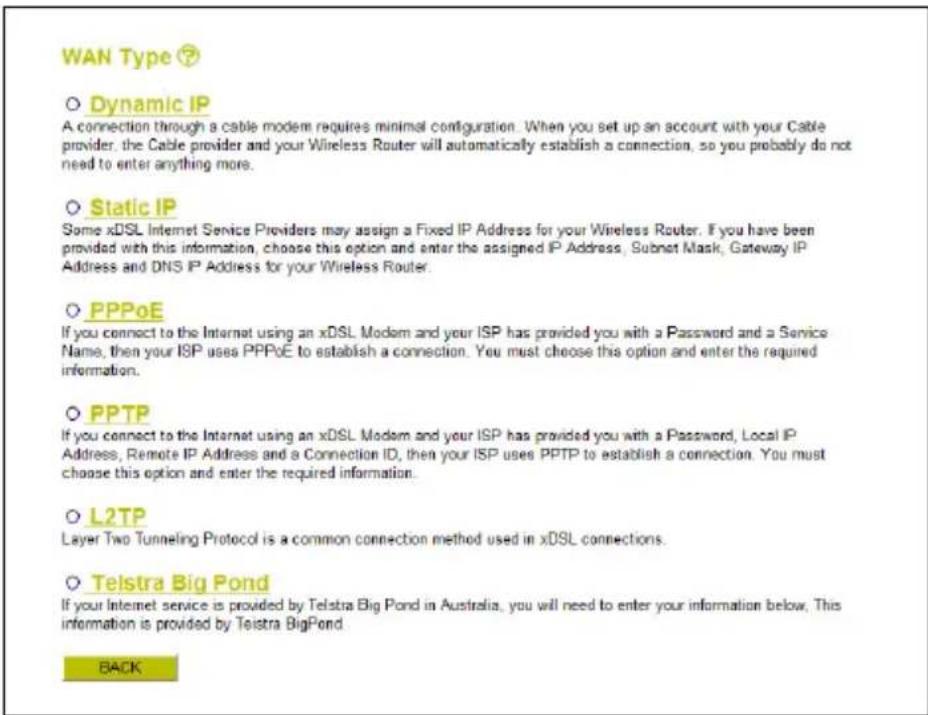

C. Wahlen Sie den WAN-Typ, der den Einstellungen Ihres ISP entspricht.

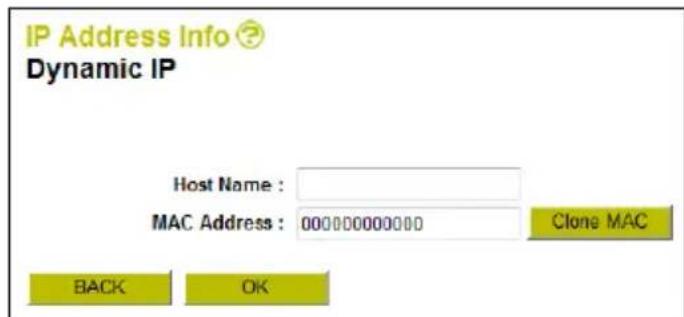

1. Dynamic IP [Dynamische IP]

Bei einigen ISP muss ein bestimmter Hostname für die Verbindung eingegeben werden. Wenn dies bei ihrer Verbindung zutrifft, müssen Sie hier diesen Hostnamen eingeben.

Bei einigen ISP davon nur eine bestimmte MAC-Adresse für die Verbindung mit dem Internet verwendet werden. In diesen Fall konnen Sie entweder die MAC-Adresse des Computers klonen, den Sie für die Verbindung mit dem Internet verwendet haben, indem Sie auf die Schaltfläche, Clone MAC [MAC klonen] klichen, oder die MAC-Adresse von Hand eingeben.

Klichen Sie danach auf die Schaltfläche, OK', um fortzufahren.

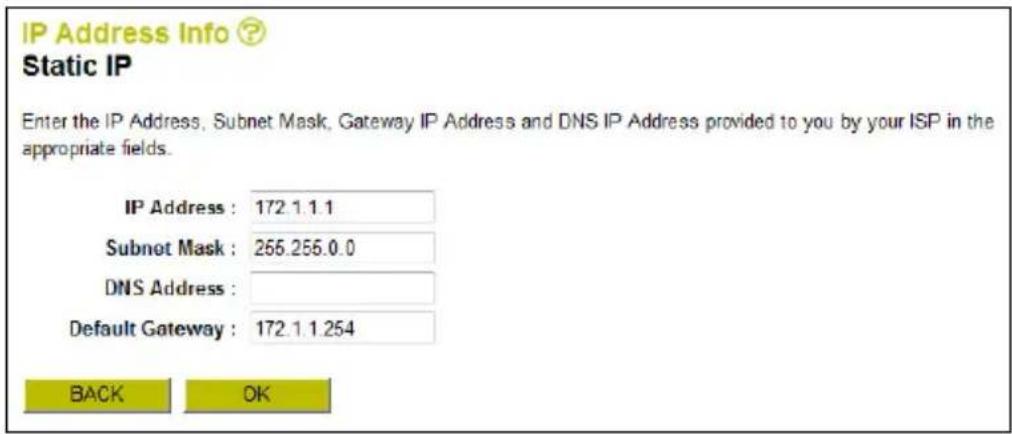

2. Static IP [Statische IP]

Geben Sie in den entsprechenden Feldern die statischen IP-Einstellungen ein, die Ihr Ihr ISP angegeben hat.

Klicken Sie danach auf die Schaltfläche, OK', um fortzufahren.

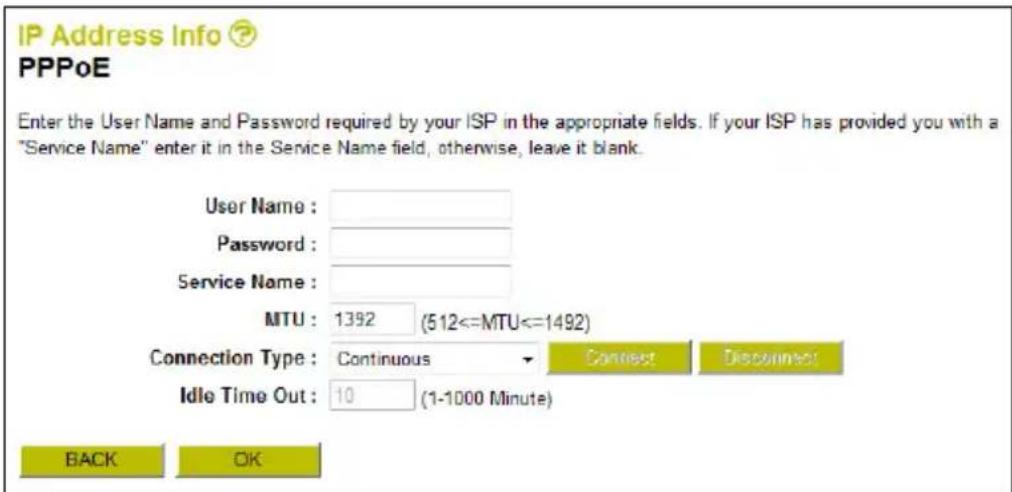

3. PPPoE

Geben Sie in den entsprechenden Feldern die PPPoE-Einstellungen ein, die Ihnen Ihr ISP angegeben hat.

Klichen Sie danach auf die Schaltfläche, OK', um fortzufahren.

DEUTSCH

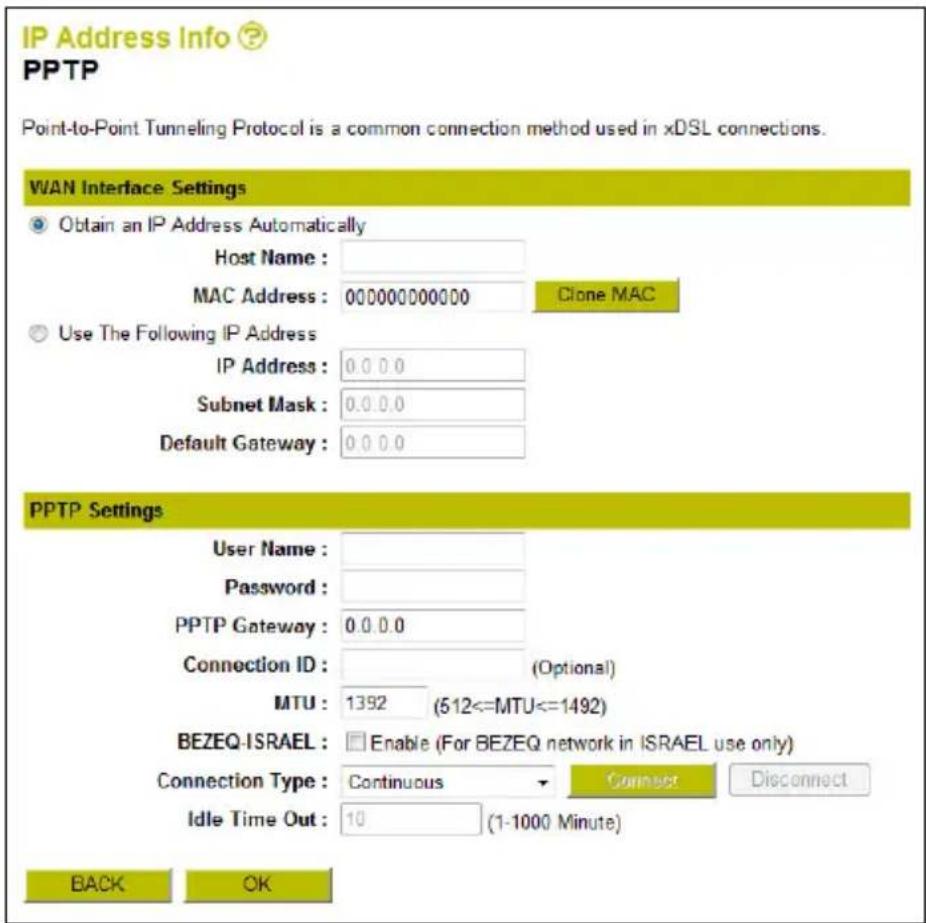

4. PPTP

Geben Sie in den entsprechenden Feldern die PPTP-Einstellungen ein, die Ihr Ihr ISP angegeben hat.

Klicken Sie danach auf die Schaltfläche, OK', um fortzufahren.

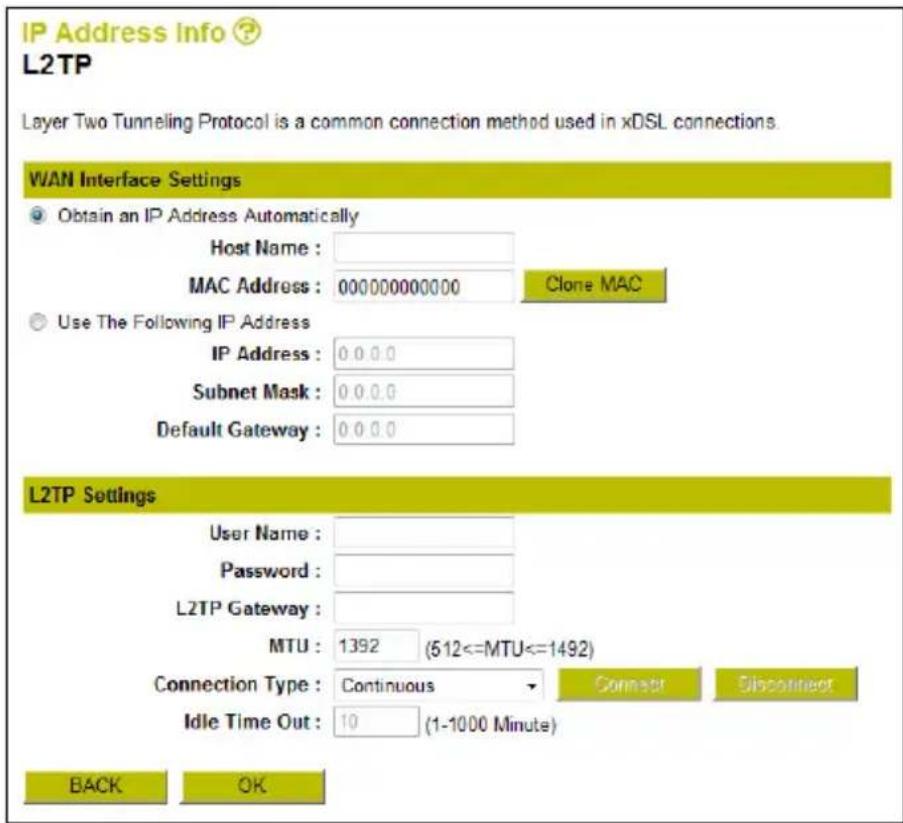

5. L2TP

Geben Sie in den entsprechenden Feldern die L2TP-Einstellungen ein, die Ihnen Ihr ISP angegeben hat.

Klicken Sie danach auf die Schaltfläche, OK', um fortzufahren.

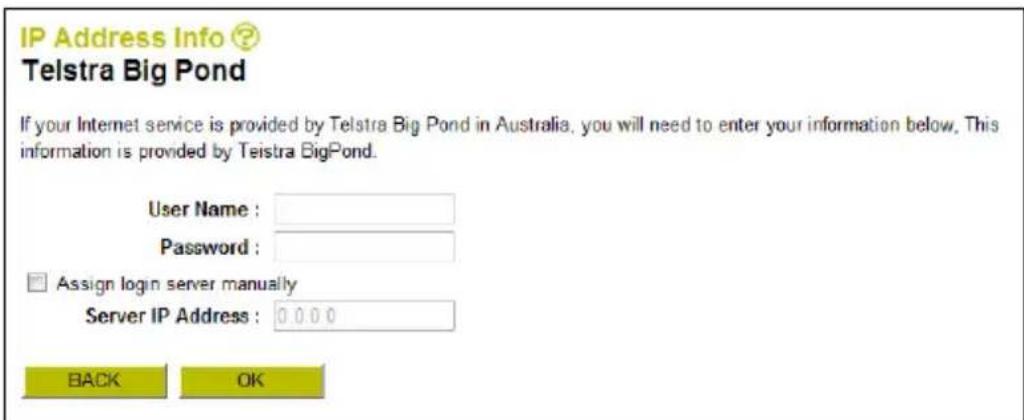

6. Telstra Big Pond

Geben Sie Benutzernamen und Password ein und weisen Sie ggf. von Hand eine Server-IP-Adresse zu.

Klicken Sie danach auf die Schaltfläche, OK', um fortzufahren.

DEUTSCH

D. Die Einstellungen werden automatisch gespeichert.

Klicken Sie auf die Schaltfläche, Apply [Übernehmen], um den Router neu zu starten.

Hinweis: Wenn Sie Änderungen an der Konfiguration des C150BRS4 vornehmen, werden Sie immer aufgefordert, zwischen zwei Optionen zu wahlen:

• Continue [Weiter] : Weitere Änderungen vornehmen (die Änderungen werden noch nicht gespeichert).
• Apply [Übernehmen] : Alle Änderungen übernehmen, indem diese in die Konfiguration gespeichert werden, und den Router neu starten.

Hinweis: Standardmäßig ist das drahtlose Netzwerk des C150BRS4 mit der Verschlussung WPA-PSK/WPA2-PSK (gemischter Modus) geschichert. Das bedeutet, dass Sie das drahtlose Netzwerk nicht manuell sichern müssen. Lesen Sie im Kapitel 5.3 nach, wie Sie die Sicherheitseinstellungen des C150BRS4 manuell ändern können.

5.3 Erweiterte Einstellungen

These Schnellinstallationsanleitung erklart die Grundschritte, die durchgefuhrt werden müssen, um den C150BRS4 betriebsbereit zu machen. Erweiterte Einstellungen und detailierte Erklärungen finden Sie im Benutzerhandbuch (nur in Englisch) auf der im Lieferumfang enthaltenen CD-ROM.

Legen Sie die Produkt-CD-ROM in Ihr optisches Laufwerk, warten Sie, bis das Autorun-MENU erscheint und klichen Sie dann auf, View User Manual [Benutzerhandbuch öffnen].

Hinweis:

Zur Anzeige des Benutzerhandbuchs benötigen Sie den Adobe Reader. Wenn dieser nicht auf Ihrtem Computer installiert ist, können Sie im Autorun-MENU ,Install Adobe Reader [Adobe Reader installmenten]’ auswahlen.

Damit ist Ihr Conceptronic 150_N Wireless Router betriebsbereit!

6. Verbindung mit dem drahtlosen Netzwerk

Die drahtlose Verbindung mit dem C150BRS4 kann auf zwei verschiedene Arten eingerichtet werden:

• Manuell
• Automatisch mithilfe der WPS-Funktion

! WICHTIGE HINWEIS !

Der C150BRS4 wird standart geschichert durch WPA-PSK/WPA2-PSK (mixed mode). Das einzel WPA Password können Sie finden auf dem Produktkleber am unterseite ihre C150BRS4.

Für die verschiedene Marken/Arten von Wireless-Karten werden unterschiedliche Client-Anwendungen verwendet. Informationen über das Erstellen einer Verbindung mit einem drahtlosen Netzwerk finden Sie im Handbuch ihrer Wireless-Netzwerkkarte.

6.1 Manuelle Verbindung unter Windows 7

Im folgenden Beispiel wird die in Windows 7 integrierte Option „Connect to a Network [Verbindung mit einem Netzwerk]” verwendet.

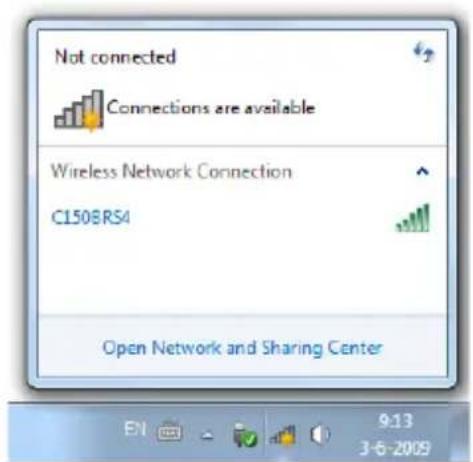

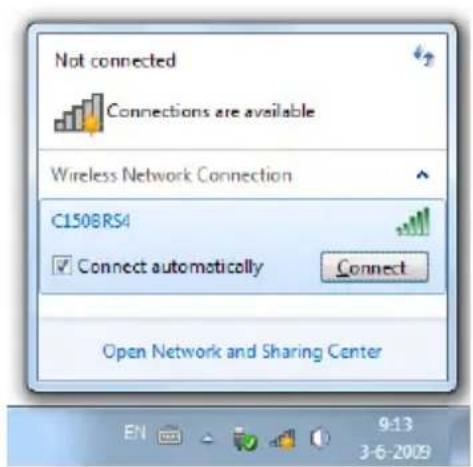

A Klichen Sie auf das Symbol,Network [Netzwerk] in der Taskleiste. Daraufhin wird eine Liste der verfügbaren drahtlosen Netzwerkverbindungen angezeigt.

B Wahlen Sie aus dieser Liste das Netzwerk „C150BRS4" und klichen Sie auf, Connect [Verbinden].

Standardmäßig wird die Option „Connect automatically [Automatisch verbinden]" ausgewählt. Damit wird sichergestellt, dass die Verbindung eines Mal automatisch hergestellt wird, wenn Ihr Computer eingeschaltet wird. Wenn Sie dies nicht möchten, können Sie diese Option deaktivieren, bevor Sie auf „Connect [Verbinden]’ klichen.

DEUTSCH

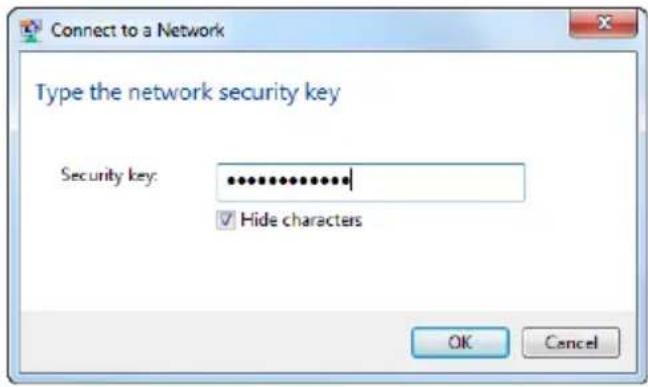

C Geben Sie die Standard-WPA-Passphrase (diese finden sich auf dem Aufkleber auf der Unterseite des C150BRS4) im Feld „Security key [Sicherheitsschluss]" ein und klichen Sie auf „OK".

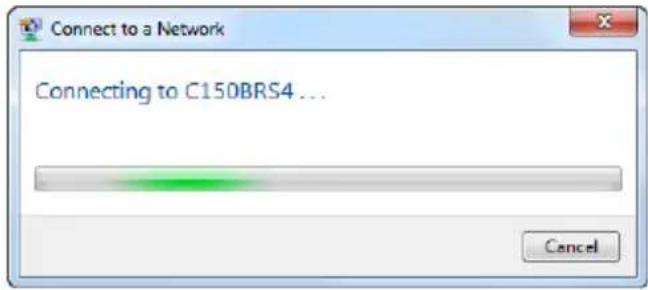

D Daraufhin beginnt der Client, sich mit dem drahtlosen Netzwerk zu verbinden.

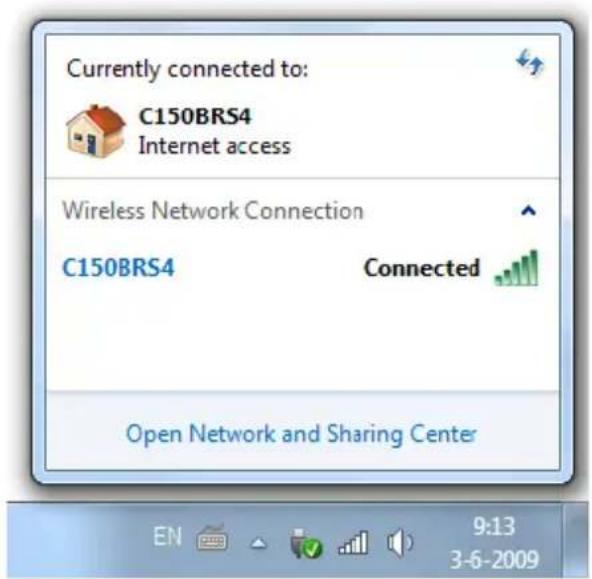

E Zur Überprüfung des Status der drahtlosen Verbindung konnen Sie auf das Netzwerksymbol in der Taskleiste klichen. Daraufhin wird angezeigt, mit welchem Netzwerk gegenüber eine Verbindung besteht, welchen Zugriff sie haben und welche Signalstarke die Verbindung hat.

6.2 Manuelle Verbindung unter Windows Vista

Im folgenden Beispiel wird die in Windows Vista mit Service Pack 1 integrierte Option „Connect to a Network [Verbindung mit einem Netzwerk]" verwendet.

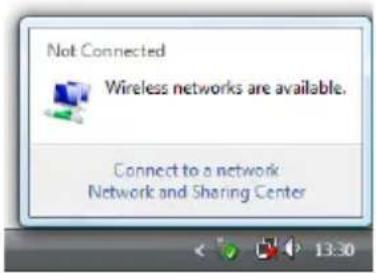

A Klichen Sie auf das

Netzwerksymbol in der

Kontrollleiste und dann auf

available [Drahtlose Netzwerke verfügbar]".

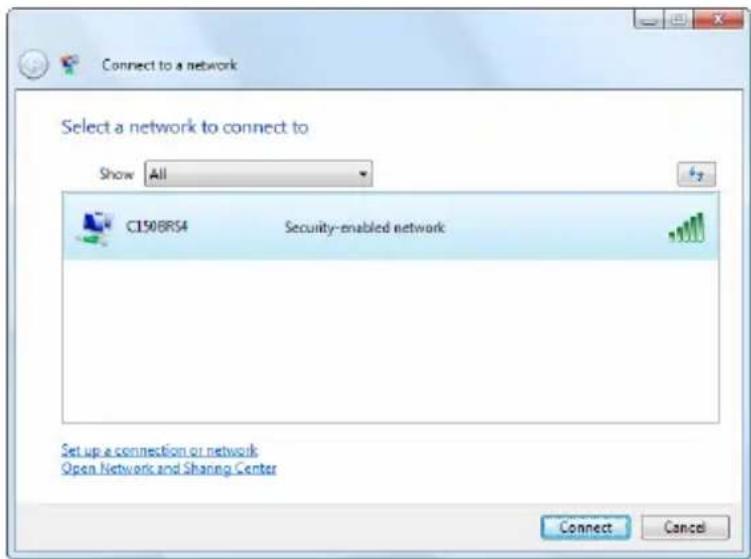

B Wahlen Sie aus dieser List das

Netzwerk „C150BRS4” und

klichen Sie auf ,Connect

[Verbinden]'.

DEUTSCH

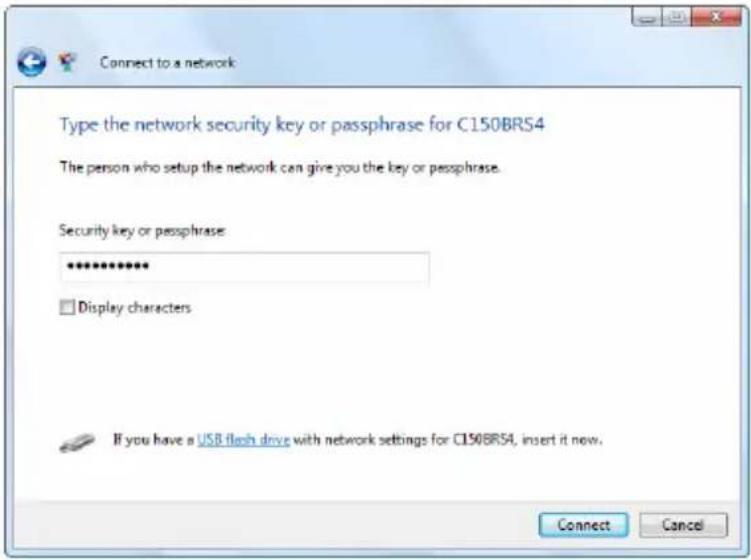

C Geben Sie die Standard-WPA- Passphrase (diese findet sich auf dem Aufkleber auf der Unterseite des C150BRS4) im Feld „Security key or Passphrase [Sicherheitschlüssel oder Passphrase]" ein und klichen Sie auf, Connect [Verbinden].

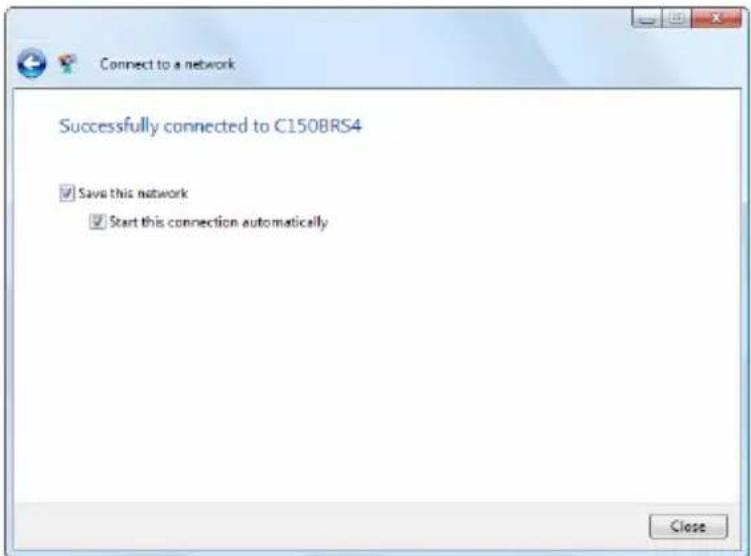

D Sobald die Verbindung hergestellt wurde, konnen Sie die Optionen „Save this network [Dieses Netzwerk speichern]" und „Start this connection automatically [These Verbindung automatisch starten]“ aktivieren. Klichen Sie auf „Close [Schlieben]”, um den Verbindungsassistenten zu schreiben.

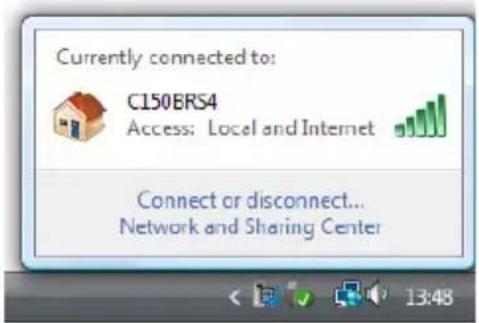

E Zur Überprüfung des Status der drahtlosen Verbindung konnen Sie auf das Netzwerksymbol in der Kontrollleiste klichen. Daraufhin wird angezeigt, mit welchem Netzwerk gegenüber eine Verbindung besteht, welchen Zugriff Sie haben und welche Signalstarke die Verbindung hat.

6.3 Automatische Verbindung mithilfe von WPS

Der C150BRS4 von Conceptronic Unterstützung WPS (Wi-Fi geschützte Einstellung). WPS ist ein Standard für die einfache und sichere Einrichtung eines drahtlosen Netzwerks. Mit WPS können Sie mit ein paar weniger, einfamen Schritten Ihr drahtloses Netzwerk einrichten und schützen.

Hinweis: Um WPS mit dem C150BRS4 verwenden zu konnen, benötigen Sie einen Wireless Client, der WPS Unterstützung. Wenn Sie einen oder mehrere Wireless Clients haben, die WPS nicht entwickeln, empfehlen wir, die Verbindung mit dem C150BRS4 mithilfe des vorkonfigurierten WPA-Schlüssels, der auf der Unterseite angegeben ist, manuell herzustellen. Lesen Sie im Kapitel 6.1 oder 6.2 nach, wie Sie die Verbindung mit dem drahtlosen Netzwerk manuell herstellen können.

Hinweis: Weitere (technische) Informationen über WPS finden Sie auf folgender Website: http://de.wikipedia.org/wiki/Wi-Fi_ProTECTED_Setup

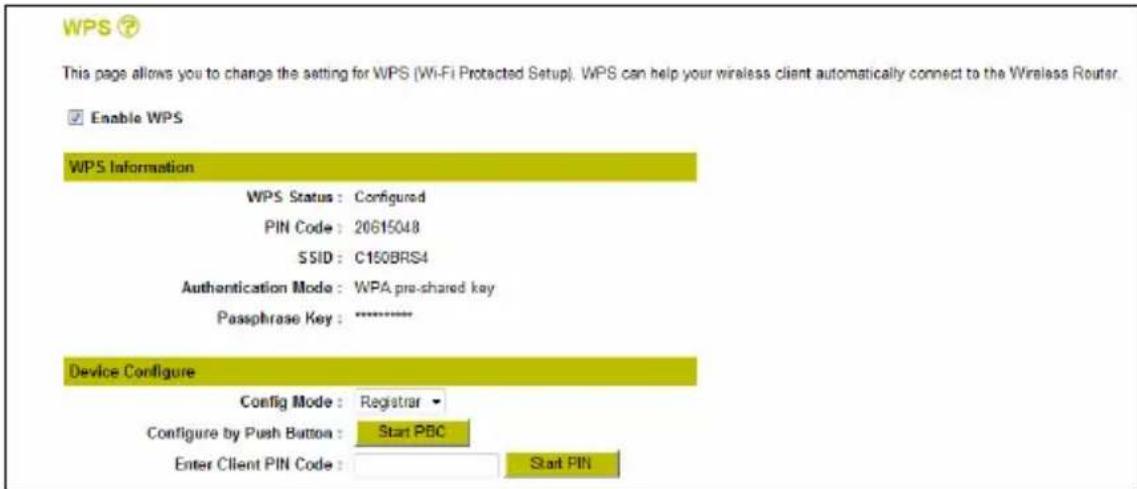

Der C150BRS4 Unterstützung zwei Arten der Aktivierung und Einrichtung einer WPS-Verbindung:

• Knopfdruck-Methode

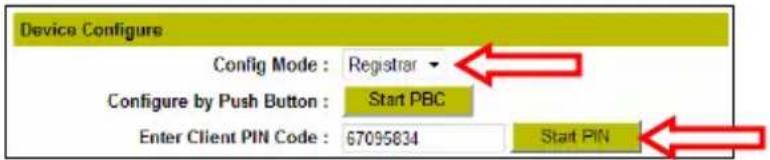

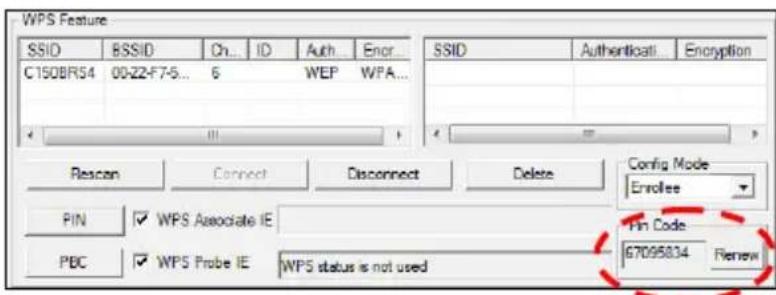

  PIN-Code-Methode

WPS - Knopfdruck-Methode

Für die WPS-Knopfdruck-Methode ist eine (virtuelle) Taste an Ihrwem Wireless Client erforderlich, um eine Verbindung zwischen dem C150BRS4 und dem Wireless Client herzustellen.

Einige Wireless Clients haben eine Taste für die Aktivierung der WPS-Knopfdruck-Methode; andere wiederum verwenden dazu eine virtuelle Taste in ihrer Software.

Fuhren Sie die folgenden Schritte für die Aktivierung und Einrichtung einer WPS-Verbindung mit der Knopfdruck-Methode aus:

A. Drücken Sie die WPS-Taste auf der Rückseite des C150BRS4; daraufhin leuchtet die WLAN-/WPS LED-Anzeige kontinuierlich, was bedeutet, dass die WPS-Authentifizierung gestartet wurde.
B. Drücken Sie die WPS-Taste am Wireless Client. Dies kann eine Hardware-Taste oder eine virtuelle Taste in der Software des Wireless Clients sein.

Hinweis: Der C150BRS4 besteht die WPS-Authentifizierung während 120 Sekunden aktiv. Wahrend thisem Prozess leuchtet die WLAN-/WPS-LED-Anzeige kontinuierlich. Wenn nicht innerhalb von 120 Sekunden eine WPS-Verbindung hergestellt wird, kehtr die LED-Anzeige in ihren ursprünglichen Status zurück und die WPS-Authentifizierung wird gestoppt.

Wenn die WPS-Authentifizierung erfolgreich ist, kehrt die WLAN-/WPS-LED-Anzeige wieder in ihren ursprünglichen Status zurück.

Jetzt ist der Wireless Client mit dem geschäften drahtlosen Netzwerk des C150BRS4 verbunden. Sie können weitere Wireless Clients hinzufugen, wobei die Verbindung der zuvor eingerichteten Wireless Clients bestehen bleibt. Wenn Sie weitere Wireless Clients hinzufugen möchten, wiederholen Sie die Schritte A und B.

DEUTSCH

WPS - Pin-Code-Methode

Wenn Ihr Wireless Client WPS Unterstützung, jedoch keine (virtuelle) Taste hat, können Sie mithilfe der PIN-Code-Methode eine WPS-Verbindung herstellen.

Hinweis: Um die WPS-PIN-Code-Funktion zu aktivieren, benötigen Sie einen Computer, der mit einem Kabel mit dem C150BRS4 verbunden ist.

A. Melden Sie sich gemäß den Anweisungen im Kapitel 5.1 für die Web-Konfiguration an.
B. Wahlen Sie zuerst, General Setup [Allgemeine Einstellungen], dann, Wireless [Drahtlos] und schließlich, WPS' aus.

Daraufhin wird die WPS-Konfigurationsseite angezeigt.

Auf der WPS-Konfigurationsseite können Sie die virtuelle, Taste' oder die ,PIN-Code'-Authentifizierung starten.

Die ,PIN-Code’-Authentifizierung kann auf zwei verschiedene Arten gestartet werden:

1. Der Wireless Client liefert den PIN-Code, der im Router eingeben werden muss. In dieser Situation ist der Wireless Client der „Enrollee' und der Router der ,Registrar'.

A. Starten Sie den Wireless Client unduchen Sie nach dem angegebenen PIN-Code (siehe Beispiel unter):

B. Stellen Sie sicher, dass „Config Mode" auf der WPS-Konfigurationsseite auf ,Registrar'eingestellt ist.
C. Geben Sie im Feld „Enter Client PIN Code [Client PIN-Code eingeben]“ den PIN-Code ein, den Sie von Ihrem Wireless Client erhalten haben.
D. Klichen Sie auf die Schaltfläche „Start PIN [PIN starten]".

Der C150BRS4 hält die WPS-Authentifizierung für eingehende Verbindungen mit dem eingegebenen PIN-Code während 120 Sekunden aktiv.
E. Initiieren Sie die PIN-Code-Verbindung auf Ihrwem Wireless Client.

Daraufhin verbindet sich der Wireless Client mit dem geschäften drahtlosen Netzwerk des C150BRS4. Sobald die Verbindung hergestellt ist, stoppt der C150BRS4 die Prüfung der WPS-Authentifizierung und der WPS-Status auf der WPS-Konfigurationsseite wird auf „Configured [Konfiguriert]" gesetzt.

Wenn Sie weitere Wireless Clients mit der WPS-Funktion hinzufugen wollen, wiederholen Sie die Schritte A bis E.

1. Der Router liefert den PIN-Code, der im Wireless Client eingebehen werden muss. In dieser Situation ist der Router der,Enrollee' und der Wireless Client der,Registrar'.

A. Setzen Sie die Option „Config Mode" auf der WPS-Konfigurationsseite auf „Enrollee' und notieren Sie sich den unter „PIN Code" aufgeführten PIN-Code.
B. Klicken Sie auf die Schaltfläche,Start PIN [PIN starten]'.

Der C150BRS4 hält die WPS-Authentifizierung für eingehende Verbindungen mit dem erzeugten PIN-Code während 120 Sekunden aktiv.
C. Geben Sie den vom C150BRS4 ausgegebenen PIN-Code in der Software Ihres Wireless Clients ein, setzten Sie die Wireless-Client-Software auf,Registrar' und starten Sie die PIN-Code-Verbindung.

Daraufhin verbindet sich der Wireless Client mit dem geschäften drahtlosen Netzwerk des C150BRS4. Sobald die Verbindung hergestellt ist, stoppt der C150BRS4 die Prüfung der WPS-Authentifizierung und der WPS-Status auf der WPS-Konfigurationsseite wird auf „Configured [Konfiguriert]" gesetzt.

Wenn Sie weitere Wireless Clients mit der WPS-Funktion hinzufugen wollen, wiederholen Sie die Schritte A bis C.

7. Port Mapping

Der Conceptronic C150BRS4 ist mit einer integrierten Firewall ausgerüstet, um Angriffe aus dem Internet auf Ihr Netzwerk zu verhindern. Diese Firewall blockiert automatisch den gesamtten eingehenden Verkehr auf nicht benutzten Ports. Wenn ein blockierter Port für einen Dienst oder eine Anwendung besteht wird (zum Beispiel für einen FTP-oder WEB-Server), konnen Sie auf den Konfigurationsseiten eine Regel für den Virtual Server erstellen [Virtual Server Rule], um den Verkehr weiterzuleiten.

Der C150BRS4 unterstützt auch UPnP Port Mapping und ermöglicht damit lokalen UPnP-Anwendungen, der Konfiguration des Routers automatisch Port Mappings hinzuzufugen. Das bedeutet, dass Sie - wenn Sie eine UPnP-fähige Anwendung verwenden - für diese Anwendung nicht manuell eine Virtual Server Regel im C150BRS4 erstehen müssen.

Wenn UPnP nicht verfügbar ist oder eine Virtual Server Regel aus einem anderen Grund hinzugeführten werden muss, empfehlen wir, den/die Computer und/oder das/die Netzwerkgerät/e mit einer festen IP-Adresse staat mit einer dynamischen IP-Adresse zu konfigurieren.

Folgendes ist eine Liste einiger früig verwendeter Ports und deren entsprechenden Anwendungen:

Port	Anwendung	Port	Anwendung
20	FTP Daten (FTP Server)	80	HTTP	(Webserver)
21	FTP Daten (FTP Server)			110	POP3 (Mail Server - Eingang)
22	SSH (Secure Shell)			2000	Remotely Anywhere
23	Telnet 5800 VNC
25	SMTP (Mail Server - Ausgang)			5900	VNC

Weitere Ports und deren jeweilige Anwendung finden Sie unter http://portforward.com/cports.htm.

Hinweis: Detaillierte Erklärungen zu den Virtual Server- und DMZ-Optionen finden Sie im Benutzerhandbuch auf der Produkt-CD-ROM (nur in Englisch). Wahlen Sie dazu „View User Manual [Benutzerhandbuch öffnen]" im Autorun-MENU.

A. Melden Sie sich gemäß den Anweisungen im Kapitel 5.1 für die Web-Konfiguration an.
B. Wahlen Sie, General Setup [Allgemeine Einstellungen], NAT' und, Virtual Server' aus, um die Virtual Server-Konfigurationsseite zu öffnen.
C. Aktivieren Sie den Virtual Server, indem Sie ein Häkchen in das Auswahlfeld vor, Enable Virtual Server [Virtual Server aktivieren]’ setzen.
D. Geben Sie die für die Virtual Server Regel bestehtigten Informationen in den folgenden Feldern ein:

• Private IP : Geben Sie die lokale IP-Adresse des Computers/Geräts ein.
• Private Port : Geben Sie den gewünschten lokalen Port für den Computer/das Gerät ein.
• Type : Wahlen Sie die Art Netzwerkverkehr, der durchgeleitet werden soll.
• Public Port : Geben Sie den Port ein, der von außerhalb ihrer Internet-Verbindung sichbar sein muss.
• Comment [Commentar]: Sie haben die Möglichkeit, hier für die einfache Identifizierung der Virtual Server Regel einen Nameinzugegeben.

Hinweis: Wenn der Computer/das Gerät mit dem Router verbunden ist, können Sie auch aus der ↓ klichen, um dessen IP-Adresse automatisch hinzuzufugen.

E. Klichen Sie auf die Schaltfläche, Add [Hinzufugen], um die Virtual Server Regel der Virtual Server Tabelle hinzuzufugen.

Hinweis: Die folgende Abbildung zeigt ein Beispiel einer Virtual Server-Konfiguration.

Virtual Server

Hinweis: Wenn Sie nicht wollen, welches Protokoll (,Type') Sie für ihre Virtual Server-Regel benötigen, wahren Sie „Both [Beide]". Mit dieser Option wird sowohl TCP- als auch UDP-Verkehr zur konfigurierten IP-Adresse durchgeleitet.

F. Wenn Sie mit dem Hinzufügen von Virtual Server Regeln fertig sind, klichen Sie auf die Schaltfläche, APPLY [ÜBERNEHMEN], um die Einstellungen zu speichern. Klichen auf der{nachsten Seite erneut auf, APPLY [ÜBERNEHMEN], um den Router neu zu starten.

Nach dem der Router neu gestartet wurde, werden alle Einstellungen wirksam und die Virtual Server Regeln werden angewendet.

Die definierten Virtual Server-Regeln können jetzt verwendet werden

Hinweis: Detaillierte Erklärungen zu den für den C150BRS4 verfügbar Funktionen und Einstellungen finden Sie im Benutzerhandbuch auf der Produkt-CD-ROM (nur in Englisch). Wahlen Sie dazu „View User Manual [Benutzerhandbuch öffnen]" im Autorun-MENU.

FRANÇAIS

C150BRS4 de Conceptronic
