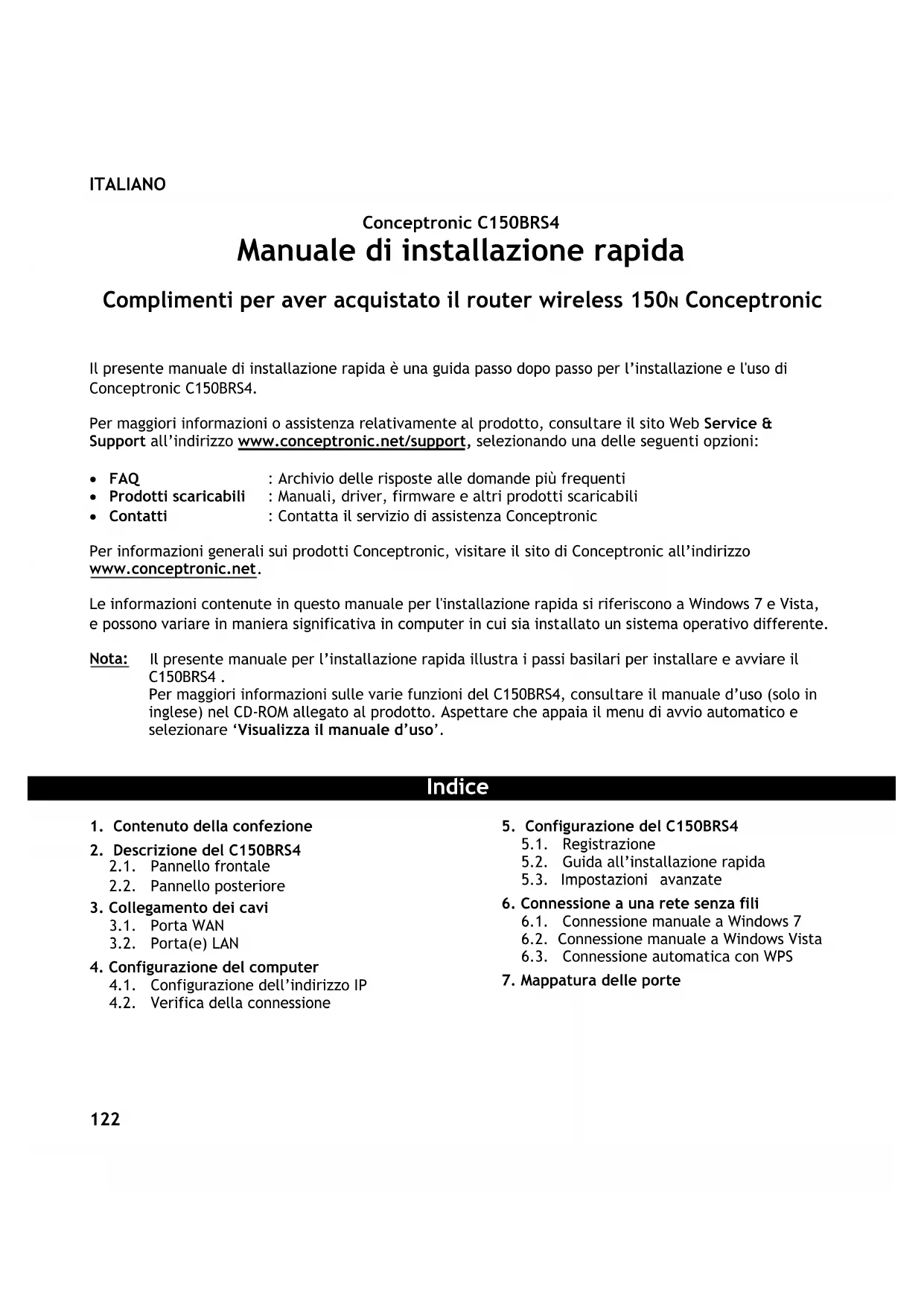

Conceptronic C150BRS4

Manuale di installazione rapida

Complimenti per aver acquistato il router wireless 150N Conceptronic

Il presente manuale di installazione rapida è una guida passo dopo passo per l’installazione e l'uso di

Conceptronic C150BRS4.

Per maggiori informazioni o assistenza relativamente al prodotto, consultare il sito Web Service &

Support all’indirizzo www.conceptronic.net/support

, selezionando una delle seguenti opzioni:

• FAQ : Archivio delle risposte alle domande più frequenti

• Prodotti scaricabili : Manuali, driver, firmware e altri prodotti scaricabili

• Contatti : Contatta il servizio di assistenza Conceptronic

Per informazioni generali sui prodotti Conceptronic, visitare il sito di Conceptronic all’indirizzo

www.conceptronic.net

Le informazioni contenute in questo manuale per l'installazione rapida si riferiscono a Windows 7 e Vista,

e possono variare in maniera significativa in computer in cui sia installato un sistema operativo differente.

Il presente manuale per l’installazione rapida illustra i passi basilari per installare e avviare il

Per maggiori informazioni sulle varie funzioni del C150BRS4, consultare il manuale d’uso (solo in

inglese) nel CD-ROM allegato al prodotto. Aspettare che appaia il menu di avvio automatico e

selezionare ‘Visualizza il manuale d’uso’.

1. Contenuto della confezione

2. Descrizione del C150BRS4

2.1. Pannello frontale

2.2. Pannello posteriore

3. Collegamento dei cavi

4. Configurazione del computer

4.1. Configurazione dell’indirizzo IP

4.2. Verifica della connessione

5. Configurazione del C150BRS4

5.2. Guida all’installazione rapida

5.3. Impostazioni avanzate

6. Connessione a una rete senza fili

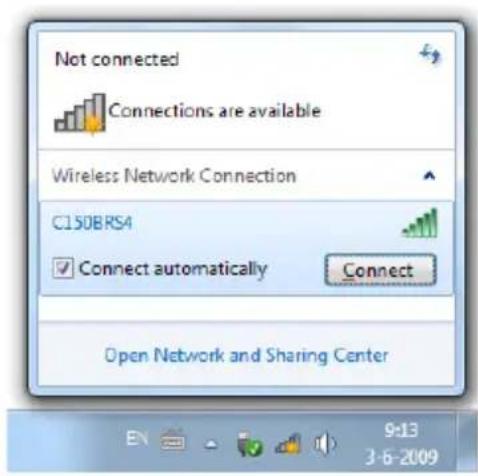

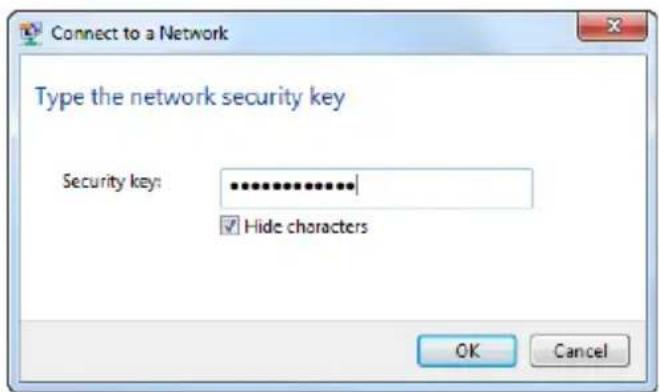

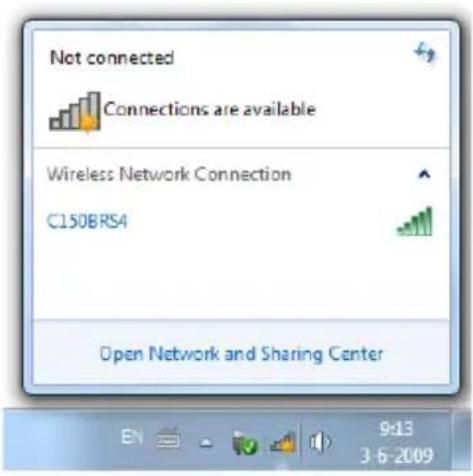

6.1. Connessione manuale a Windows 7

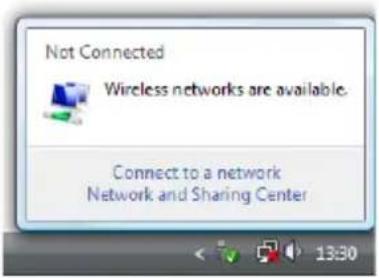

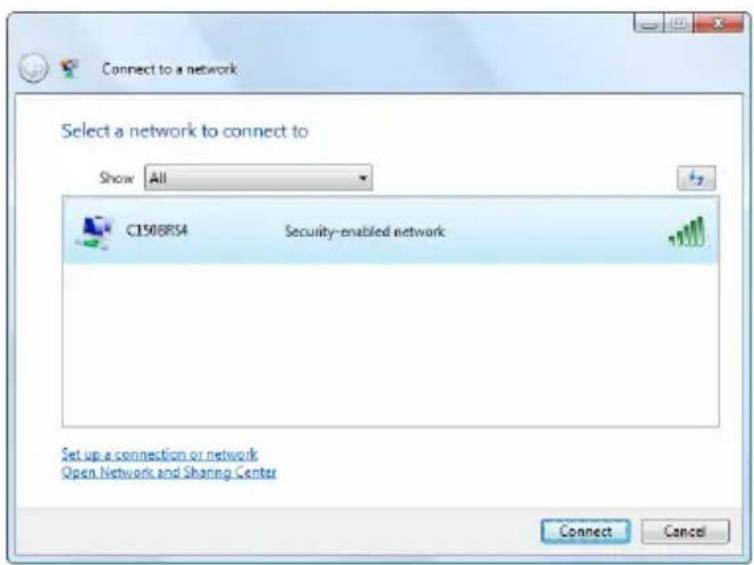

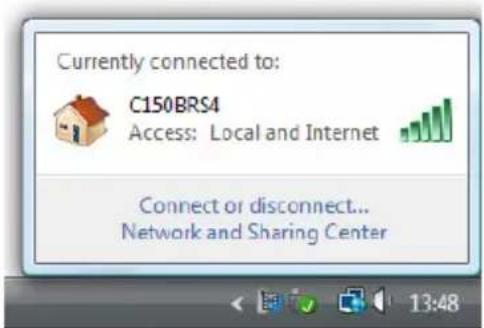

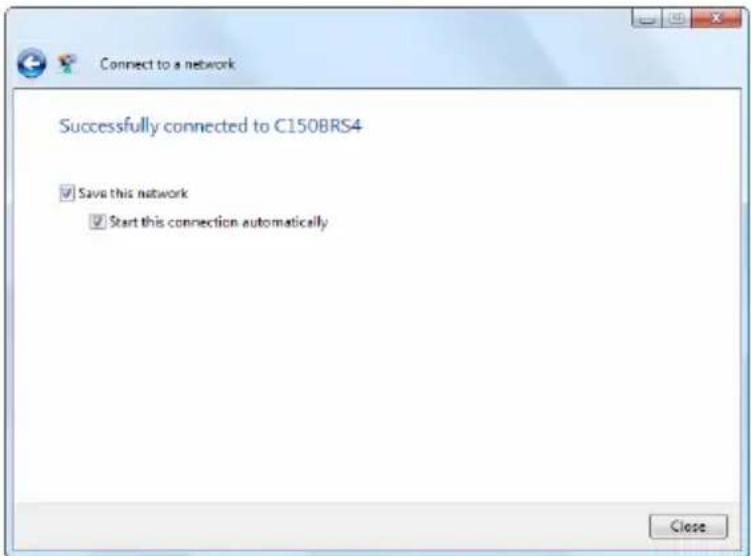

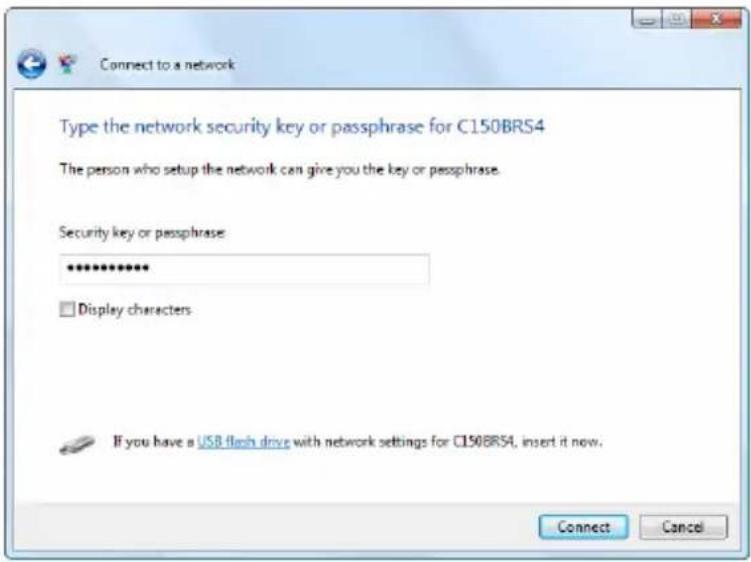

6.2. Connessione manuale a Windows Vista

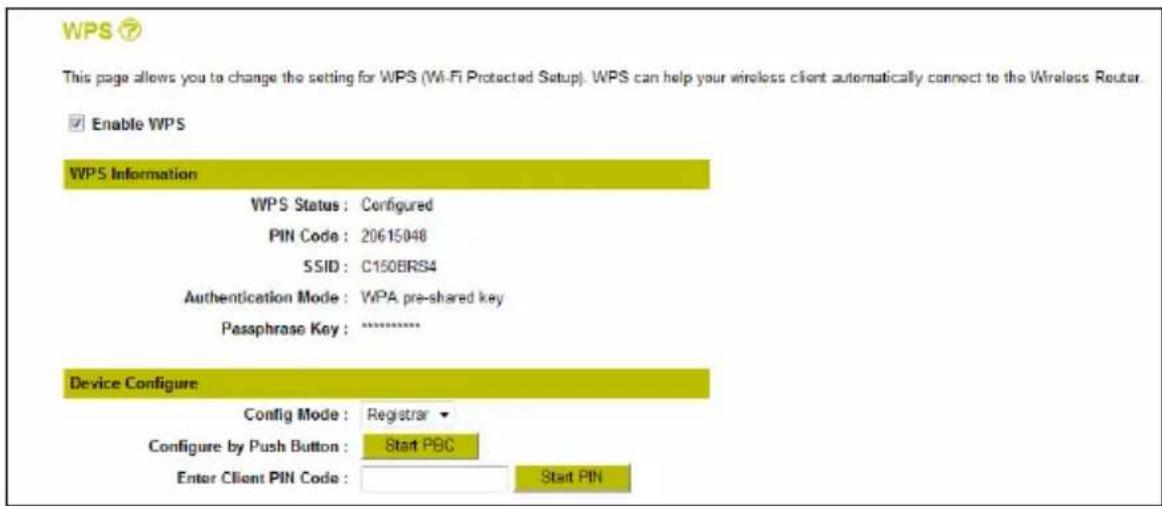

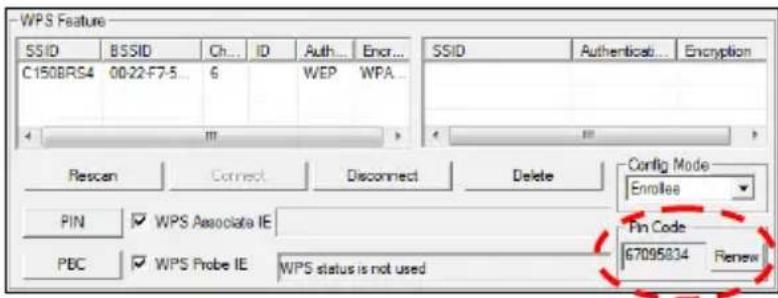

6.3. Connessione automatica con WPS

7. Mappatura delle porteITALIANO

1. Contenuto della confezione

La confezione del router Wireless 150 N di Conceptronic contiene le seguenti unità:

• Conceptronic C150BRS4 – Router Wireless 150 N • Alimentazione elettrica da 12V DC, 1A

• Cavo di rete (LAN)

• CD-ROM del prodotto

• Il presente manuale di installazione rapida multilingue

• Certificato di garanzia e libretto dichiarazione di conformità CE

2. Descrizione del C150BRS4

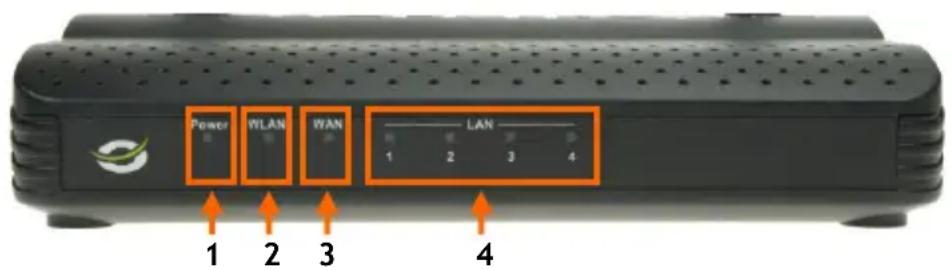

2.1 Pannello frontale

N Descrizione Stato Illustrazione dello stato

1 LED accensione OFF Il dispositivo è spento

ON Il dispositivo è acceso

2 LED WLAN/WPS OFF La rete senza fili non è attiva

ON - FISSO la funzione Wireless WPS è attiva

ON – LAMPEGGIANTE Attività della rete senza fili (invio/ricezione dati)

3 LED WAN OFF La porta WAN è scollegata

ON - FISSO La porta WAN è collegata

ON – LAMPEGGIANTE Attività della porta WAN (invio/ricezione dati)

4 LED LAN OFF La porta LAN è scollegata

(1, 2, 3, 4) ON - FISSO La porta LAN è collegata

ON – LAMPEGGIANTE Attività della porta LAN (invio/ricezione dati)

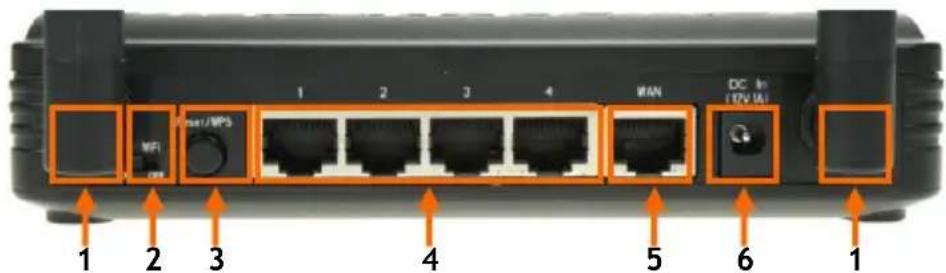

2.2 Pannello posteriore

N Descrizione Illustrazione

1 Antenne Wireless (2x) Due antenne fisse per la trasmissione radio senza fili

2 Interruttore Radio ON/OFF Accendere o spegnere la radio senza fili

3 Ripristo/tasto WPS Attivare la funzione WPS (premere brevemente) o

eseguire un ripristino (tenere premuto)

4 Porte LAN (1 – 4) Collegare il computer o i dispositivi di rete al router

5 Porta WAN Collegare la connessione a banda larga al router

6 Collegamento elettrico Collegare l’alimentazione elettrica al router

3. Collegamento dei cavi

Collegare l’alimentazione elettrica alla presa elettrica presente sul retro del C150BRS4 e a una presa a

muro disponibile. Il LED di accensione posto sul lato frontale del C150BRS4 si illuminerà.

3.1 Porta WAN Utilizzare un cavo di rete (LAN) per collegare il C150BRS4 al modem a banda larga.

Il LED WAN del lato frontale del C150BRS4 si accenderà.

Qualora il LED WAN del lato frontale non si illuminasse, verificare che:

- Il C150BRS4 sia acceso (il LED di accensione dovrebbe illuminarsi).

- Il modem a banda larga sia acceso.

- Il cavo di rete (LAN) che collega i due dispositivi sia correttamente installato.

3.2 Porta (e) LAN Collegare il cavo di rete (LAN) a una delle 4 porte LAN sul retro del C150BRS4 e alla scheda di rete del

Il LED LAN della porta LAN utilizzata si illuminerà per indicare che il computer è connesso. (Il computer

deve essere acceso e la connessione LAN deve essere attiva).

4. Configurazione del computer

4.1 Configurazione dell’indirizzo IP Il C150BRS4 è dotato di un server interno DHCP. Il server DHCP assegnerà automaticamente un indirizzo IP

a ogni computer connesso se il computer collegato è configurato per rilevare automaticamente un

La maggior parte dei computer sono configurati in maniera predefinita per ottenere automaticamente un

indirizzo IP. In caso contrario, sarà necessario configurare il computer per ottenere un indirizzo IP in

maniera automatica seguendo le istruzioni sotto riportate.

A. Cliccare su ‘Start’, andare su “Programmi’,

‘Accessori’, e selezionare ‘Installa’.

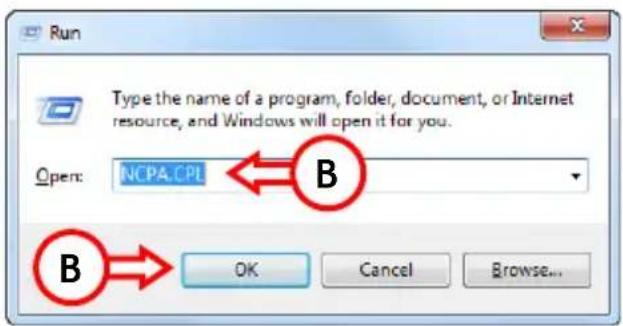

B. Inserire il comando ‘NCPA.CPL’ e cliccare su

Verrà visualizzata la finestra “Connessioni di rete”.

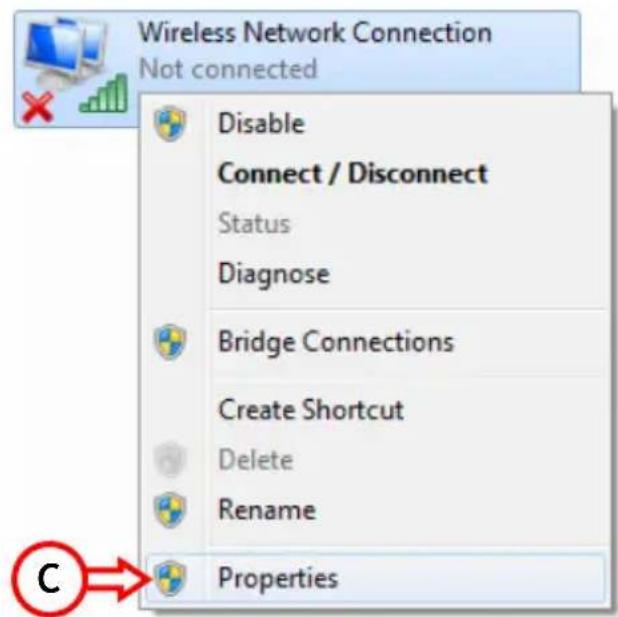

C. Fare click col tasto destro su ‘Connessione

alla rete locale’ o ‘Connessione rete senza

fili’ (in base alla connessione utilizzata) e

selezionare ‘Proprietà’.

Verrà visualizzata la finestra delle proprietà della connessione alla rete locale o della connessione alla

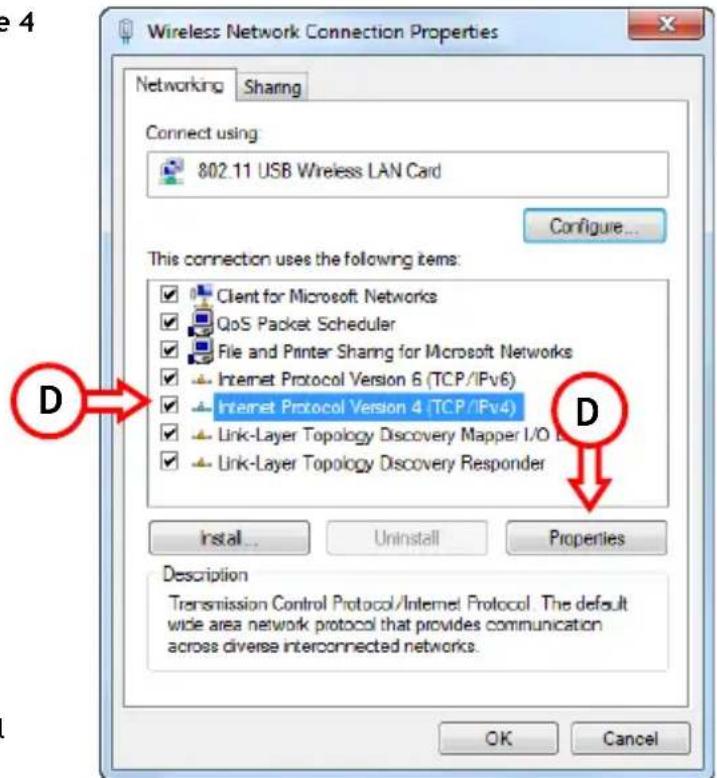

D. Selezionare ‘Protocollo Internet Versione 4

(TCP/IPv4)’ e fare click su ‘Proprietà’.

Verrà visualizzata la finestra delle proprietà del

protocollo Internet, versione 4 (TCP/IPv4).

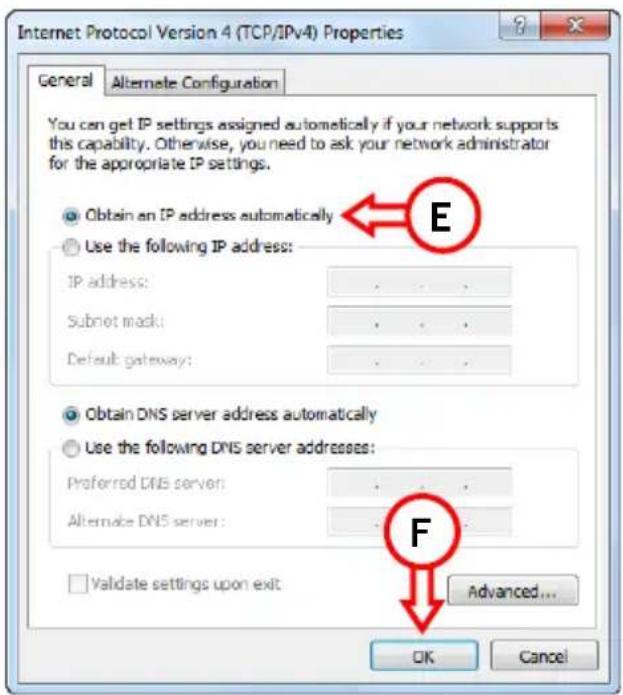

E. Impostare le proprietà su ‘Ottenere un

indirizzo IP in maniera automatica’ e fare

click su ‘OK’ per salvare le impostazioni.

F. Fare click su ‘OK’ nella finestra delle

proprietà del protocollo Internet, versione 4

(TCP/IPv4), per salvare le impostazioni.

4.2 Verifica della connessione

Il ‘Prompt dei comandi’ di Windows consente di verificare se è stato assegnato un indirizzo corretto

durante la connessione alla rete locale o la connessione alla rete senza fili. L’esempio sotto riportato si

riferisce a Windows 7 e Vista, Service Pack 1. Per eseguire le istruzioni riportate in Windows 7 e Vista è

necessario disporre dei requisiti di amministratore, così come di seguito illustrato.

A. Cliccare su ‘Start’, ‘Programmi’, ‘Accessori’, fare click col tasto destro su ‘Prompt dei comandi’ e

selezionare ‘Avvia come amministratore’.

Il sistema potrebbe visualizzare un messaggio di avvertimento che è necessario accettare cliccando su

Verrà visualizzata la finestra del prompt dei comandi. Accertarsi che la barra del titolo del ‘Prompt dei

comandi’ rechi la scritta “Amministratore: Prompt dei comandi”. Se la scritta “Amministratore” non è

presente significa che non si dispongono dei requisiti necessari di amministratore per andare avanti. In tal

caso è necessario ripetere la procedura illustrata nel punto A.

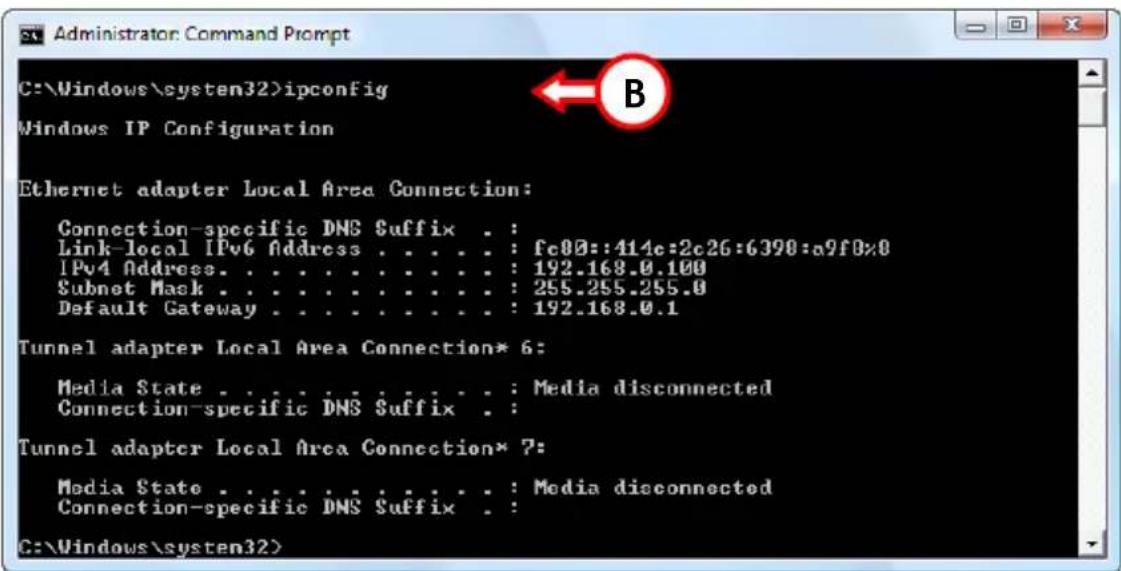

B. Inseire il commando ‘IPCONFIG’ e premere ‘INVIO’ sulla tastiera.

Il sistema dovrebbe visualizzare le seguenti informazioni:

Indirizzo IPv4 : 192.168.0.xxx (dove xxx può assumere valori da 100 ~ 199).

Maschera di sottorete : 255.255.255.0

Gateway predefinito : 192.168.0.1

Se le informazioni sopra riportate corrispondono alla configurazione del computer è possibile proseguire

installando il router come illustrato nella sezione 5.

Nel caso in cui dette informazioni non corrispondessero alla configurazione del computer (per es.

l'indirizzo IP è 169.254.xxx.xxx), è necessario proseguire come segue: BITALIANO

1. Scollegare e ricollegare l’alimentazione elettrica del router.

2. Scollegare e ricollegare il cavo di rete al router e al computer.

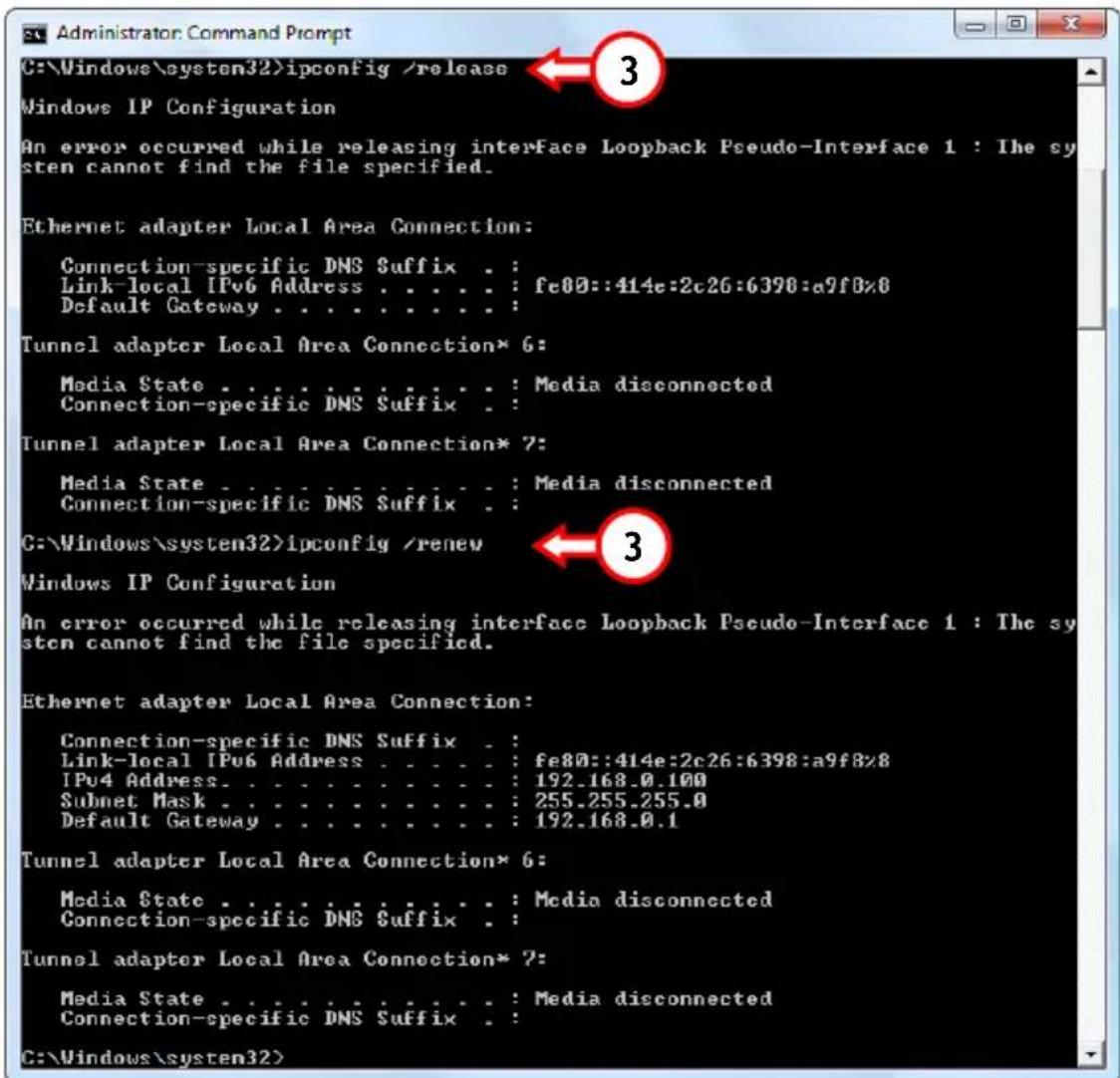

3. Rinnovare l’indirizzo IP del computer eseguendo i comandi sotto riportati:

- ‘IPCONFIG /RELEASE’ : verrà rilasciato l’indirizzo IP scorretto

- ‘IPCONFIG /RENEW’ : verrà rinnovato l’indirizzo IP Se le istruzioni sopra riportate non consentono di risolvere il problema dell’indirizzo IP, è possibile

riconfigurare il dispositivo riportandolo alle impostazioni predefinite tramite il pulsante di ripristino posto

sul retro del dispositivo.

Tenere premuto il pulsante di ripristino fino a che il LED di accensione non inizia a lampeggiare (circa 10

secondi). Il router verrà riavviato e caricherà le impostazioni predefinite. Non appena il LED di accensione

diventa di nuovo fisso, è necessario ripetere le istruzioni del punto B per rinnovare l’indirizzo IP.

Nota: Se il problema persiste, verificare che tutti i cavi siano collegati in maniera corretta. La porta

WAN va connessa al modem e la porta LAN al computer. Se queste ultime sono collegate in

maniera sbagliata, anche l’indirizzo IP potrebbe risultare errato.

5. Configurazione del C150BRS4

Questa sezione descrive come configurare il C150BRS4 utilizzando la guida all’installazione rapida. Dopo

aver eseguito le istruzioni riportate in questa sezione, il router sarà pronto per eseguire le funzionalità

Per configurare il C150BRS4 viene utilizzata un’interfaccia Web. È pertanto possibile configurare il

C150BRS4 da qualsiasi computer in cui sia presente un browser Web connesso al C150BRS4.

Si raccomanda di non utilizzare una connessione senza fili per configurare il C150BRS4, in quanto

la connessione potrebbe perdersi mentre si regolano alcune impostazioni. Si consiglia pertanto di

utilizzare un computer che sia connesso al C150BRS4 tramite un cavo di rete.

Per collegarsi al C150BRS4 è necessario eseguire le seguenti istruzioni:

A. Avviare il browser Web (per es.: Internet Explorer, Firefox, Safari o Chrome).

B. Inserire l’indirizzo IP del router nella barra degli indirizzi del browser Web.

Predefinito : http://192.168.0.1/

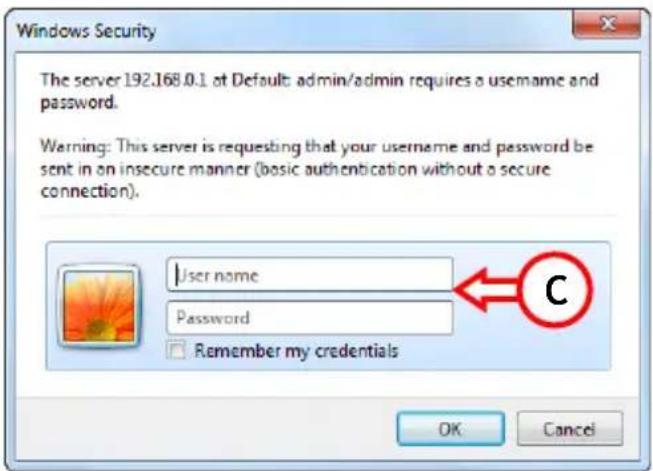

Verrà visualizzata una finestra di pop-up in cui è necessario inserire il nome utente e la password.

C. Inserire il nome utente e la password e cliccare su ‘OK’ per entrare nella configurazione Web.

Nome utente predefinito : admin

Password predefinita : admin

Se il nome utente e la password sono corretti, il router si collegherà alla pagina principale:

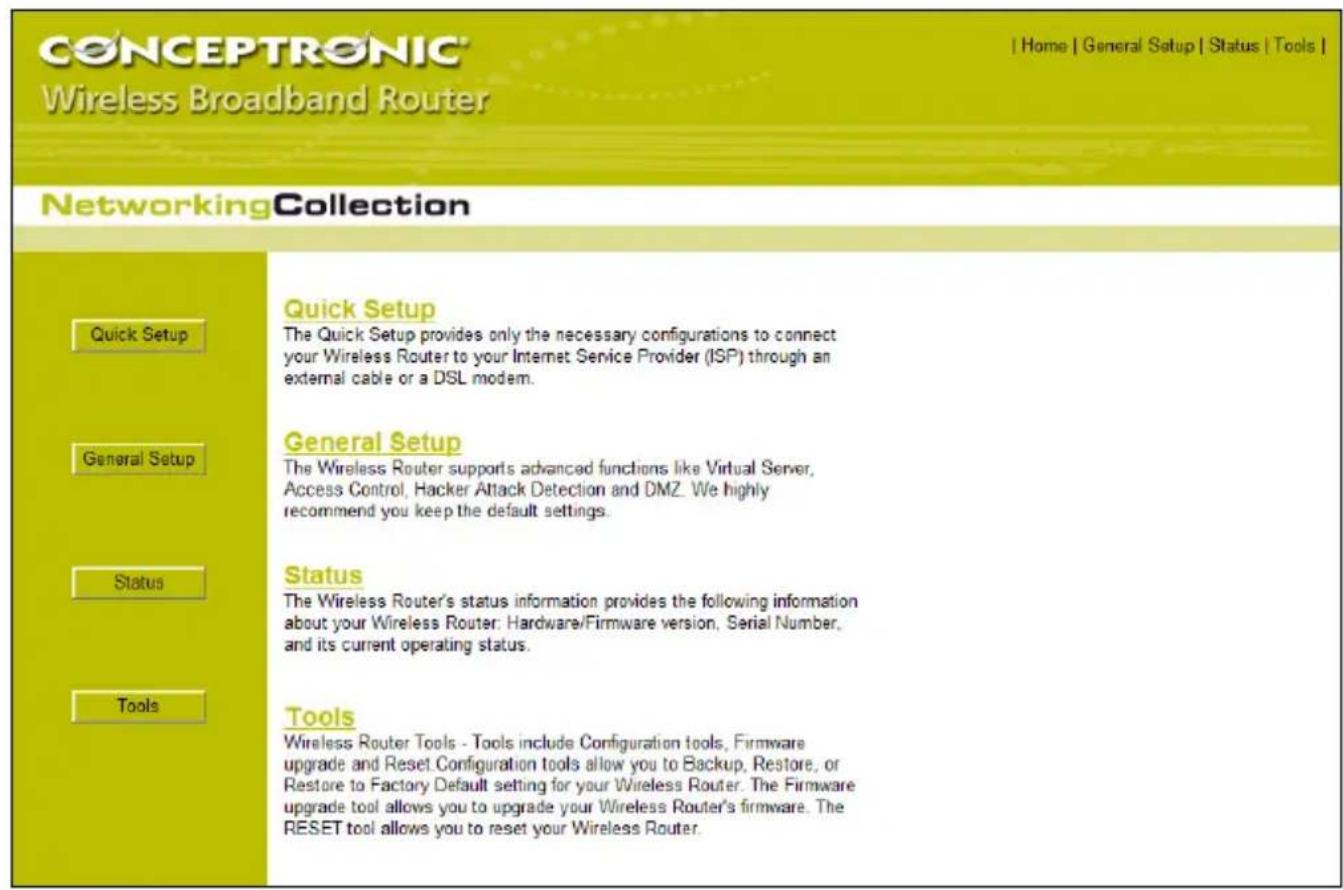

Dalla pagina principale è possibile selezionare una delle quattro opzioni principali della configurazione

- Installazione rapida : Installare rapidamente il C150BRS4 per il primo utilizzo (istruzioni

riportate nella sezione 5.2)

- Installazione generale : Cambiare le opzioni avanzate (istruzioni riportate nella sezione 5.3)

- Stato : Verificare lo stato del router, i client connessi e i file di log

- Strumenti : Effettuare il back up della configurazione, aggiornare il firmware o

È possibile in qualsiasi momento selezionare una delle principali opzioni (eccetto l’opzione di

installazione rapida) tra le quattro a disposizione presenti in alto a destra della pagina. È altresì

possibile tornare alla pagina principale cliccando su ‘Home’.ITALIANO

5.2 Guida all’installazione rapida

La guida all‘installazione rapida’ vi condurrà passo dopo passo attraverso le impostazioni basilari del

Prima di avviare la guida all'‘installazione rapida’, accertarsi di avere tutte le informazioni sulla

connessione Internet a disposizione.

tipo di connessione, informazioni relative all’account, ecc.

Nota: Nel corso di questa sezione, bisogna sempre tenere presente che: nel caso in cui non sia noto

quale opzione utilizzare o nel caso in cui non si abbiano a disposizione le informazioni necessarie,

è necessario consultare la documentazione relativa alla connessione Internet impiegata, oppure

contattare il proprio fornitore di servizi Internet (di seguito "ISP”).

A. Fare click su ‘Installazione rapida’ nella pagina principale.

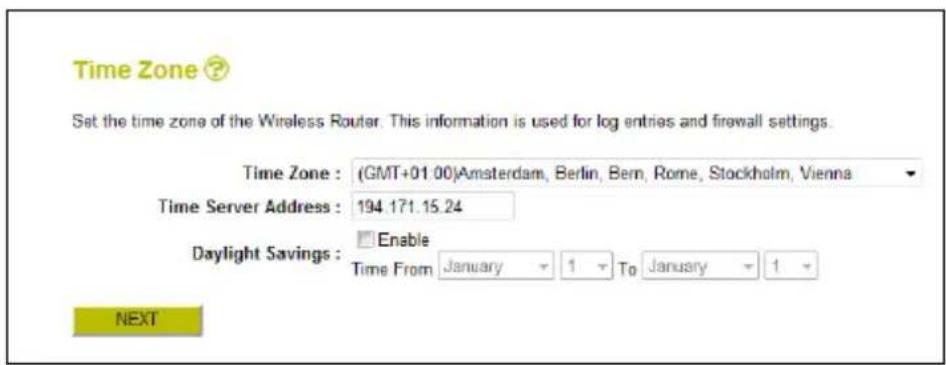

B. Per esigenze di gestione del sistema, è indispensabile impostare correttamente l’ora per ottenere

orari e date corrette nei log di sistema.

Selezionare il fuso orario corretto e all'occorrenza modificare l'indirizzo del server dell’ora e/o

attivare l’ora legale.

Una volta eseguita l’operazione, cliccare sul tasto ‘Continua’ per proseguire.ITALIANO

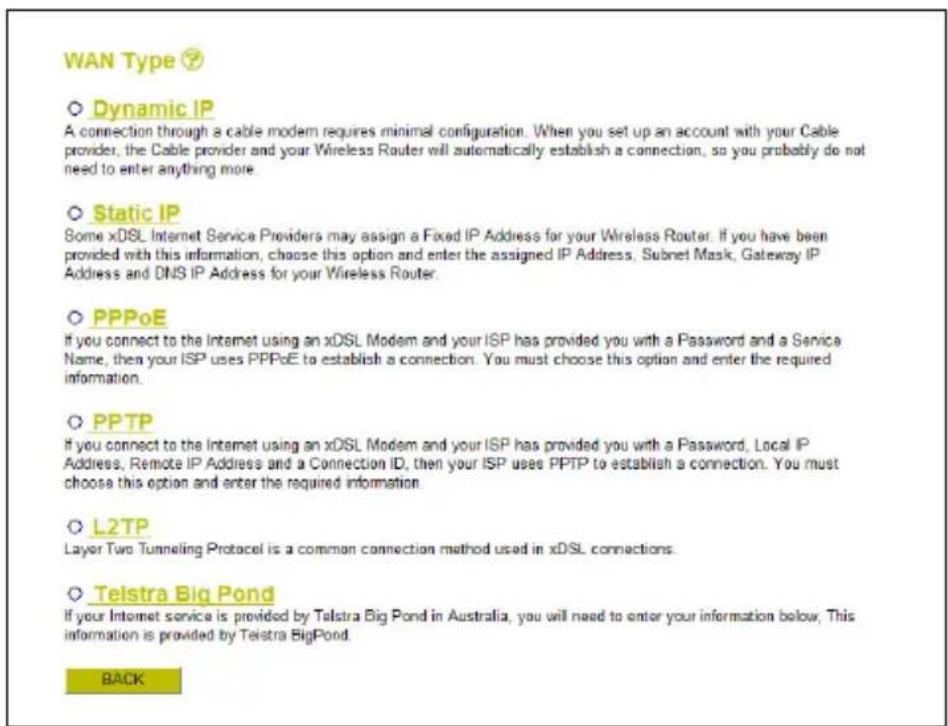

C. Selezionare il tipo WAN che corrisponde alle impostazioni dell’ISP.

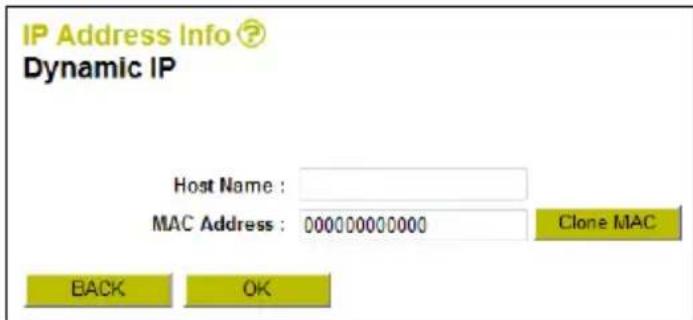

Alcuni ISP richiedono una nome utente specifico per le connessioni. In tal caso, è necessario

inserire il nome utente qui.

Alcuni ISP consentono a un solo indirizzo MAC di connettersi a Internet. In tal caso, è possibile

clonare l’indirizzo MAC del computer che si utilizza per collegarsi a Internet cliccando sul

pusante ‘Clona MAC’, oppure inserire manualmente l’indirizzo MAC.

Una volta eseguita l’operazione, cliccare sul pulsante ‘OK’ per continuare.ITALIANO

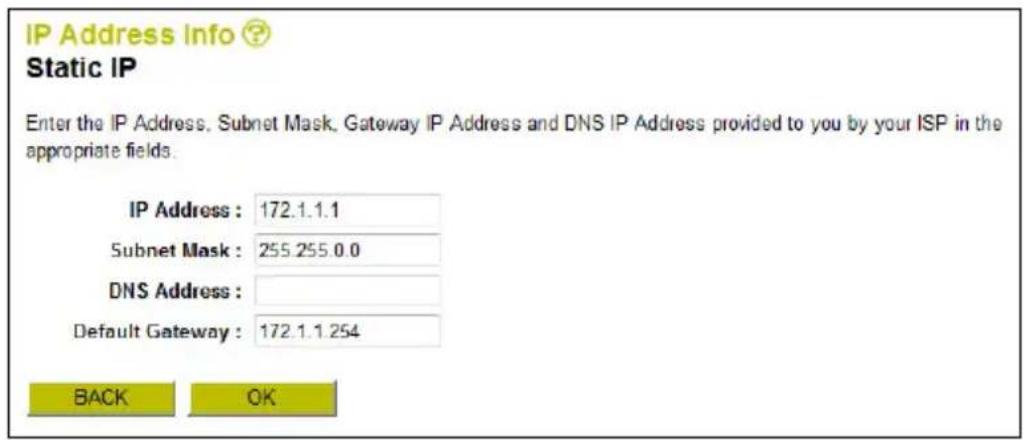

Inserire le impostazioni dell’IP statico fornite dall’ISP nei relativi campi.

Una volta eseguita l’operazione, cliccare sul pulsante ‘OK’ per continuare.

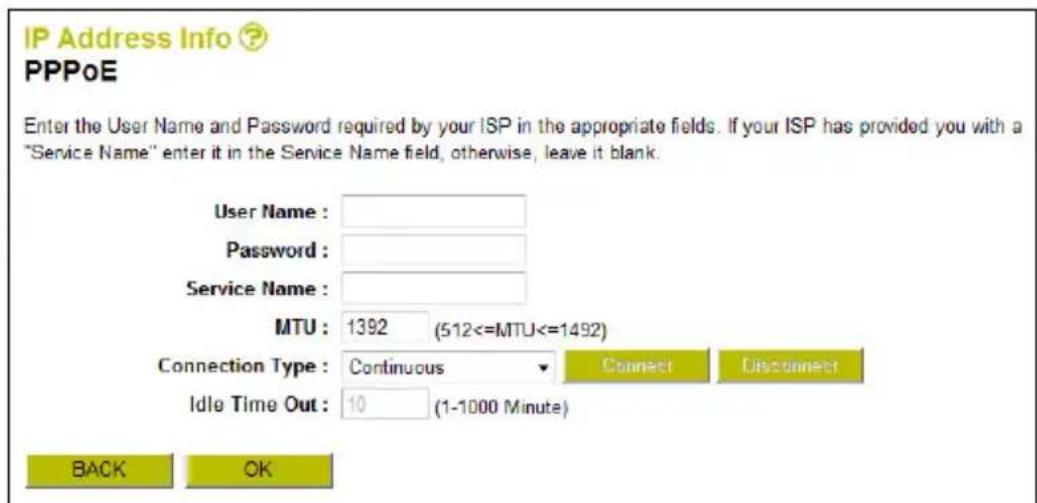

3. PPPoE Inserire le impostazioni PPPoE fornite dall’ISP nei relativi campi.

Una volta eseguita l’operazione, cliccare sul pulsante ‘OK’ per continuare.ITALIANO

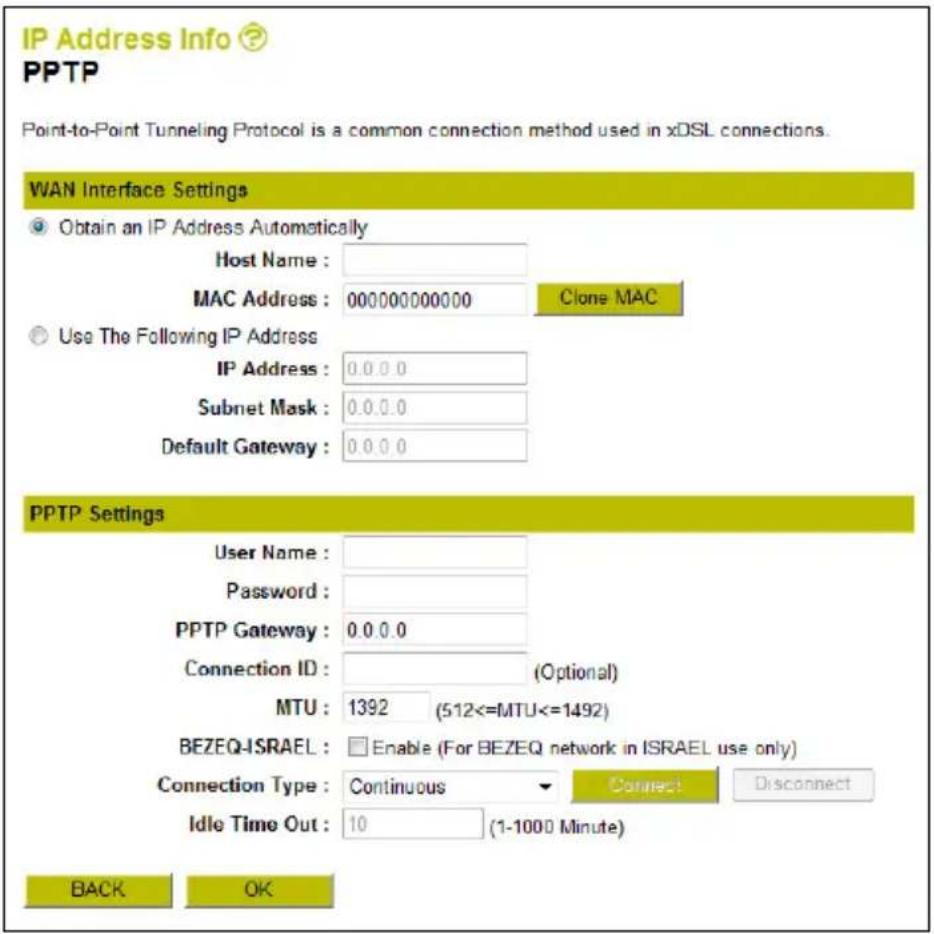

4. PPTP Inserire le impostazioni PPTP fornite dall’ISP nei relativi campi.

Una volta eseguita l’operazione, cliccare sul pulsante ‘OK’ per continuare.ITALIANO

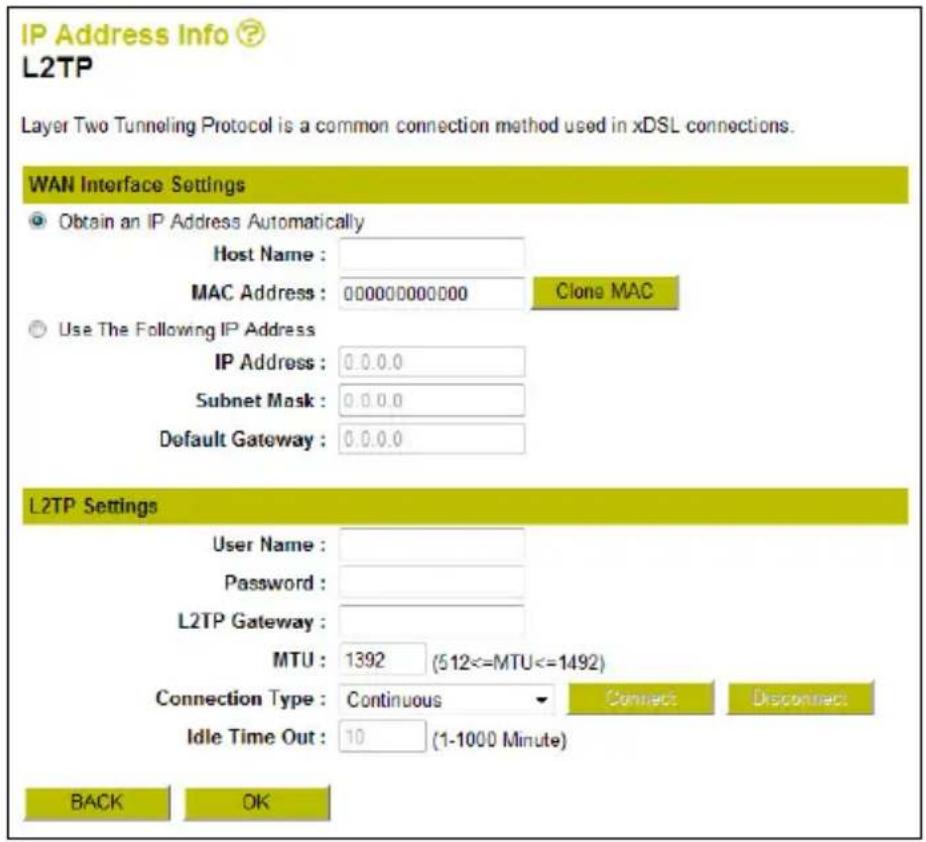

5. L2TP Inserire le impostazioni L2TP fornite dall’ISP nei relativi campi.

Una volta eseguita l’operazione, cliccare sul pulsante ‘OK’ per continuare.

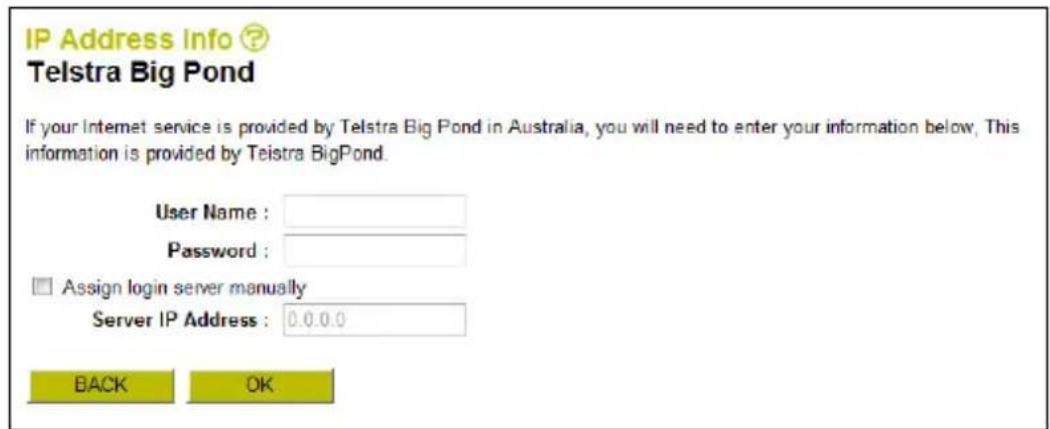

Inserire il nome utente e la password e, all’occorrenza, assegnare manualmente un indirizzo IP

Una volta eseguita l’operazione, cliccare sul pulsante ‘OK’ per continuare.ITALIANO

D. Le impostazioni verranno automaticamente salvate.

Fare cliclk sul pulsante ‘Applica’ per riavviare il router.

Allorché si modificano le impostazioni di configurazione del C150BRS4 occorrerà scegliere tra due

- Continua : Continuare ad effettuare modifiche (le modifiche non sono state ancora

- Applica : Applicare tutte le modifiche salvandandole nella configurazione e riavviando il

La rete senza fili del C150BRS4 è resa sicura in maniera predefinita dal sistema di criptaggio WPA-

PSK/WPA2-PSK (modalità mista). Non è quindi necessario provvedere a rendere sicura

manualmente la rete senza fili. Si rinvia alla sezione 5.3 per cambiare manualmente le

impostazioni di sicurezza del C150BRS4.

5.3 Impostazioni avanzate

La presente guida all’installazione rapida illustra le impostazioni principali per configurare e attivare il

C150BRS4. Per configurare impostazioni avanzate o ottenere informazioni più dettagliate, consultare il

manuale d’uso (solo in inglese) nel CD-ROM allegato al prodotto.

Posizionare il CD-ROM del prodotto nel lettore ottico; aspettare che sia visualizzato il menu di avvio

automatico e selezionare ‘Visualizza manuale d’uso’.

Per visualizzare il manuale d’uso, è necessario che sul computer sia installato Adobe Reader.

Qualora il programma non fosse installato sul computer, è possibile selezionare ‘Installa Adobe

Reader’ dal menu di avvio automatico (solo per Windows).

Il router Wireless 150N Conceptronic è pronto per essere usato!ITALIANO

6. Connessione alla rete senza fili

Ci sono due modalità per collegare senza fili il C150BRS4:

- Automaticamente utilizzando la funzione WPS.

Quasi tutte le schede wireless, a prescindere dal marchio e dal tipo, utilizzano un’applicazione client

diversa. Si rinvia al manuale della scheda di rete senza fili per informazioni su come creare una

connessione ad una rete senza fili.

6.1 Connessione manuale a Windows 7

Nel seguente esempio si utilizza l'opzione integrata di Windows 7 “Connessione a una rete”.

A Cliccare sull’icona ‘Rete’ sulla barra

delle applicazioni per visualizzare

l'elenco delle connessioni di rete senza

B Selezionare la rete “C150BRS4”

dall’elenco e fare click su ‘Connetti’.

In maniera predefinita viene selezionata

l’opzione “Connetti automaticamente”.

Ciò consente che la connessione sia

lanciata automaticamente all’avvio del

computer. Per impedire che ciò

avvenga, è possibile deselezionare

l'opzione, prima di fare click su

Il C150BRS4 è reso sicuro in maniera predefinita dal sistema di criptaggio WPA-PSK/WPA2-PSK

(modalità mista).L’unica password WPA si trova sull'etichetta del prodotto apposta sulla parte

inferiore del C150BRS4.ITALIANO

C Inserire la password WPA predefinita

(presente nella parte inferiore del

C150BRS4) nel campo “Chiave di

sicurezza” e fare click su ‘OK’.

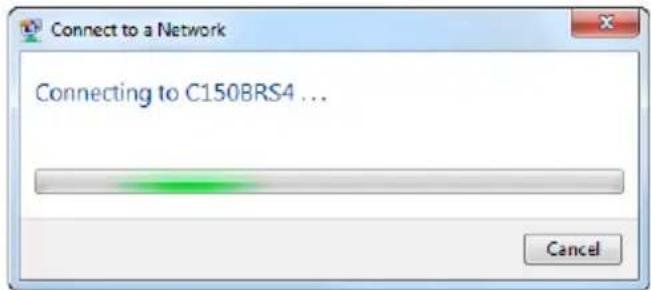

D Il client inizierà a connettersi alla rete

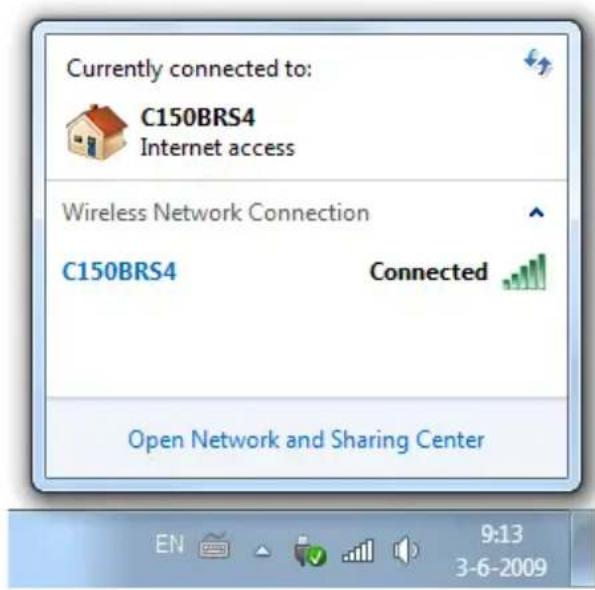

E Per verificare lo stato della connessione

senza fili, è possibile cliccare sull’icona

‘Rete’ sulla barra delle applicazioni.

Sarà possibile vedere a quale rete ci si

sta connettendo, il tipo di accesso di cui

si dispone, e la forza del segnale della

connessione.ITALIANO

6.2 Connessione manuale a Windows Vista

Nell'esempio che segue viene utilizzata l'opzione integrata di Windows Vista con Service Pack 1

“Connessione a una rete”.

A Cliccare sull’icona ‘rete’ sulla

barra delle applicazioni e su

“Elenco reti senza fili

B Selezionare la rete “C150BRS4”

C Inserire la password WPA

predefinita (presente sulla parte

inferiore del C150BRS4) nel

campo “Chiave di sicurezza” e

D Una volta stabilita la

connessione, è possibile salvare

la rete come predefinita e

consentire che si avvii

automaticamente all'accensione

del computer. Cliccare su

‘Chiudi’ per uscire dalla guida

E Per verificare lo stato della

connessione senza fili, è possibile

cliccare sull’icona ‘Rete’ sulla

barra delle applicazioni. Sarà

possibile vedere a quale rete ci si

sta connettendo, il tipo di

accesso di cui si dispone, e la

forza del segnale della

connessione.ITALIANO

6.3 Connessione automatica con WPS Il C150BRS4 di Conceptronic supporta il sistema WPS (installazione protetta Wi-Fi). Il sistema WPS è uno

strandard per l’installazione facile e sicura di reti senza fili. Con il sistema WPS è possibile installare e

proteggere facilmente la rete senza fili.

Per utilizzare il sistema WPS con il C150BRS4, è necessario disporre di un client senza fili che

supporti il WPS. Se si dispone di uno o più client senza fili sprovvisti di WPS, è consigliabile

collegarsi manualmente al C150BRS4 utilizzando la chiave WPA preconfigurata indicata nella

parte inferiore del router. Consultare la sezione 6.1 o 6.2 per collegare manualmente la rete

Per ulteriori informazioni (tecniche) sul WPS, visitare il sito Web:

http://en.wikipedia.org/wiki/Wi-Fi_Protected_Setup

Il C150BRS4 supporta due modalità di attivazione e installazione di una connessione WPS :

- Tecnologia con Push Button

- Tecnologia con Codice PIN WPS – Tecnologia con Push Button

La tecnologia WPS Push Button richiede un tasto (virtuale) sul client senza fili per stabilire una

connessione tra il C150BRS4 e il client senza fili.

Alcuni client senza fili utilizzano un tasto reale per attivare la tecnologia WPS Push Button; altri client

senza fili utilizzano un tasto virtuale nel loro software.

Seguire le istruzioni sotto riportate per attivare e stabilire una connessione WPS con tecnologia Push

A. Premendo il tasto WPS sulla parte inferiore del C150BRS4, si accenderà il LED WLAN/WPS in modalità

fissa per indicare che l’autenticazione WPS è stata avviata.

B. Premere il tasto WPS sul client senza fili. Può trattarsi sia di un tasto fisico sia di un tasto virtuale

nel software del client senza fili.

Il C150BRS4 manterrà l’autenticazione WPS attiva per 120 secondi. Durante questo processo, il

LED WLAN/WPS si accenderà in modalità fissa. Se la connessione WPS non viene stabilita entro

120 secondi, il LED ritornerà al suo stato originale e l’autenticazione WPS si interromperà.

Se l’autenticazione WPS è avvenuta con successo, il LED WLAN/WPS ritornerà al suo stato originale.

Il client senza fili è ora connesso alla rete senza fili sicura del C150BRS4.

È possibile aggiungere altri client senza fili senza perdere la conessione precedentemente creata per altri

client. Per aggiungere ulteriori client senza fili, ripetere le istruzioni della sezione A e B.ITALIANO

WPS – Tecnologia con Codice PIN Se il client senza fili supporta il WPS ma non ha un tasto Push virtuale, è possibile utilizzare la tecnologia

con codice PIN per stabilire una connessione WPS.

Per attivare la funzione del codice PIN WPS, è necessario disporre di un computer collegato

tramite una connessione con fili al C150BRS4.

A. Collegarsi all’interfaccia Web come illustrato nella sezione 5.1.

B. Selezionare inizialmente ‘Impostazioni generali’, poi ‘Senza fili’ e infine ‘WPS’.

Verrà visualizzata la pagina di configurazione WPS.

Dalla pagina di configurazione WPS, è possibile selezionare l'autenticazione virtuale ‘Push Button’ o

L’autenticazione mediante Codice Pin può essere effettuata in due modi diversi:

1. Il client senza fili fornisce il codice PIN da inserire nel router.

In tal caso, il client senza fili rappresenta l'"enrollee" e il router il “Registrar”.

A. Avviare il client senza fili e ricercare il codice PIN fornito, come illustrato nell’esempio:ITALIANO

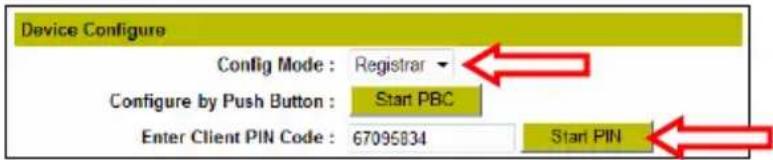

B. Accertarsi che l’opzione “Config Mode” nella pagina di configurazione WPS sia impostata su

C. Inserire il Codice PIN fornito dal client senza fili nel campo “Inserisci Codice PIN del client”.

D. Fare click sul tasto “Start PIN’.

Il C150BRS4 manterrà attiva l’autenticazione WPS per le connessioni in entrata con il codice PIN

fornito per 120 secondi.

E. Avviare la connessione mediante codice PIN sul client senza fili.

Il client senza fili si connetterà alla rete senza fili sicura del C150BRS4. Una volta stabilita la

connessione, il C150BRS4 interromperà la verifica di autenticazione WPS e lo stato WPS nella pagina

di configurazione WPS sarà impostato su “Configurato”.

Se si vogliono aggiungere altri client senza fili con caratteristiche WPS, ripetere le istruzioni dal

2. Il router fornisce il codice PIN da inserire nel client senza fili.

In tal caso, il router rappresenta l'‘Enrollee’ e il client senza fili il ‘Registrar’.

A. Impostare l’opzione “Config Mode” nella pagina di configurazione WPS su ‘Enrollee’ e

trascrivere il codice PIN menzionato nella casella “Codice PIN”.

B. Fare click sul tasto ‘Start PIN’.

Il C150BRS4 manterrà attiva l’autenticazione WPS per le connessioni in entrata con il codice PIN

fornito per 120 secondi.

C. Inserire il Codice PIN fornito dal C150BRS4 nel software del client senza fili, impostare il

software del client senza fili su ‘Registrar’ e avviare la connessione con codice PIN.

Il client senza fili si connetterà alla rete senza fili sicura del C150BRS4. Una volta stabilita la

connessione, il C150BRS4 interromperà la verifica di autenticazione WPS e lo stato WPS nella pagina

di configurazione WPS sarà impostato su “Configurato”.

Se si vogliono aggiungere altri client senza fili con caratteristiche WPS, ripetere le istruzioni dal

punto A al punto C.ITALIANO

7. Mappatura delle porte

Il C150BRS4 Conceptronic è dotato di un firewall integrato per prevenire attacchi da Internet verso la

rete. Detto firewall blocca automaticamente tutto il traffico in entrata sulle porte non utilizzate. Quando

si ha bisogno di una porta bloccata per un servizio o un’applicazione (per esempio, un FTP o un server

Web) è possibile creare una regola del server virtuale nelle pagine di configurazione per inoltrare il

Il C150BRS4 consente altresì la mappatura delle porte UPnP, permettendo ad applicazioni UPnP locali di

aggiungere automaticamente mappature di porte alla configurazione del router. Se si sta utilizzando

un’applicazione UPnP non è dunque necessario creare una regola del server virtuale nel C150BRS4 per tale

Se l’UPnP non è disponibile o è necessario aggiungere per altri motivi una regola del server virtuale, si

consiglia di configurare il/i computer(s) e/o il/i dispositivo/i di rete con un indirizzo IP fisso al posto di un

indirizzo IP dinamico.

Di seguito è riportata una lista delle porte più comuni utilizzate e delle relative applicazioni:

Porta Applicazione Porta Applicazione

20 dati FTP (server FTP) 80 HTTP (Web server)

25 SMTP (Server e-mail – in uscita) 5900 VNC Per informazioni su ulteriori porte e relative applicazioni, consultare il sito

http://portforward.com/cports.htm

Nota: Fer informazioni più dettagliate sul server virtuale e le opzioni DMZ, consultare il manuale d’uso

(solo in inglese) nel CD-ROM del prodotto. Selezionare ‘Visualizza il manuale de’uso’ dal menu di

A. Collegarsi all'interfaccia Web come illustrato nella sezione 5.1.

B. Selezionare ‘Impostazioni generali’, ‘NAT’ e ‘Server virtuale’ per aprire la pagina di configurazione

del server virtuale.

C. Attivare il server virtuale spuntando la casella relativa all'opzione ‘Attiva server virtuale’.

D. Inserire le informazioni richieste per la regola del server virtuale nei seguenti campi:

- IP privato : Inserire l’indirizzo IP locale del computer/dispositivo.

- Porta privata : Inserire la porta locale desiderata per il computer/dispositivo.

- Tipo : Selezionare il tipo di traffico di rete che dovrà essere trasmesso.

- Porta pubblica : Inserire la porta che dovrà essere visibile esternamente alla connessione

- Commento : è possibile aggiungere un nome per riconoscere facilmente la regola del server

Nota: Allorché il computer/dispositivo è connesso al router, è possibile selezionarne il nome dal menu a

tendina ‘Nome del computer’ e premere il tasto ‘<<’ per aggiungere automaticamente l'indirizzo

E. Cliccare sul tasto ‘Aggiungi’ per inserire la regola del server virtuale nella tabella dei server virtuali.

Nell’immagine che segue è contenuto un esempio di configurazione del server vituale.

Se non è noto il protocollo (‘Tipo’) che è necessario selezionare per impostare la regola del server

virtuale, selezionare ‘Entrambi’. Questa opzione consentirà di trasmettere il traffico TCP e UDP

all’indirizzo IP configurato.

F. Una volta terminata l’aggiunta di regole del server virtuale, fare click sul tasto ‘APPLICA’ per

salvare le impostazioni. Nella pagina seguente, cliccare di nuovo su ‘APPLICA’ per riavviare il

Dopo aver riavviato il router, tutte le impostazioni sono attive e le regole del server virtuale risultano

Le regole del server virtuale definite sono pronte per essere utilizzate

Nota: Per maggiori informazioni sulle caratteristiche e le impostazioni disponibili per il C150BRS4,

consultare il manuale d’uso (solo in inglese) nel CD-ROM allegato al prodotto. Selezionare

‘Visualizza il manuale d’uso’ dal menu di avvio automatico.PORTUGUÊS
