C8CHCCTVKITD1080 - Telecamera di sorveglianza CONCEPTRONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit di telecamere di sorveglianza HD
Marca	Conceptronic
Modello	C8CHCCTVKITD1080
Risoluzione	1080p (1920 x 1080 pixel)
Numero di telecamere	8 telecamere incluse
Tipo di telecamera	Telecamera bullet esterna
Visione notturna	Sì, fino a 30 metri
Angolo di campo	90° (diagonale)
Grado di protezione	IP66 (resistente alle intemperie)
Alimentazione	12 V CC, adattatore di rete incluso
Consumo elettrico	24 W (totale kit)
Archiviazione	Disco rigido interno fino a 2 TB (non incluso)
Connettività	BNC (cavo coassiale), uscita HDMI/VGA
Funzioni intelligenti	Rilevamento movimento, registrazione programmata
Audio	Ingresso microfono e uscita audio (mono)
Lunghezza cavi	18 metri per telecamera (inclusi)
Dimensioni di una telecamera	70 x 70 x 180 mm
Peso di una telecamera	450 g
Dimensioni del DVR	260 x 220 x 55 mm
Peso del DVR	1,5 kg
Temperatura di funzionamento	-10°C a +50°C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non aprire l'alloggiamento. Affidare qualsiasi riparazione a un professionista.
Parti di ricambio e riparabilità	Parti standard disponibili tramite il servizio clienti. Indice di riparabilità: 7.8/10.
Informazioni generali	Garanzia 2 anni. Prodotto in Cina.

Domande frequenti - C8CHCCTVKITD1080 CONCEPTRONIC

Come installare il kit di telecamere Conceptronic C8CHCCTVKITD1080?

Collega ciascuna telecamera al DVR utilizzando il cavo BNC in dotazione. Collega il DVR a un monitor tramite HDMI o VGA, quindi a un mouse USB per la configurazione. Segui la guida rapida per impostare data, ora e registrazione.

Qual è la risoluzione massima delle telecamere?

Ogni telecamera offre una risoluzione 1080p (1920 x 1080 pixel) in full HD, garantendo immagini nitide e dettagliate.

Posso visualizzare le telecamere da remoto dal mio smartphone?

Sì, il DVR supporta l'accesso remoto tramite un'app mobile dedicata (come Conceptronic View). È necessario collegare il DVR al router tramite cavo Ethernet e configurare l'accesso remoto nelle impostazioni di rete.

Come registrare le sequenze?

Il DVR dispone di uno slot per disco rigido SATA (fino a 2 TB, non incluso). È possibile programmare una registrazione continua, per rilevamento movimento o secondo un programma. Le registrazioni sono leggibili direttamente sul DVR o tramite l'app.

Le telecamere sono resistenti alle intemperie?

Sì, hanno un grado di protezione IP66, che le rende impermeabili a pioggia e polvere, adatte per uso esterno.

Qual è la distanza massima di visione notturna?

Le telecamere sono dotate di LED a infrarossi che consentono una visione notturna fino a 30 metri nell'oscurità totale.

Come pulire le telecamere?

Utilizzare un panno morbido e asciutto per pulire delicatamente l'alloggiamento. Evitare prodotti chimici o abrasivi che potrebbero danneggiare il rivestimento.

Cosa fare in caso di guasto?

Controllare prima i collegamenti e l'alimentazione. Se il problema persiste, contattare il servizio clienti Conceptronic. Non aprire mai il DVR o le telecamere personalmente; la garanzia verrebbe annullata.

Posso aggiungere telecamere aggiuntive?

Il DVR supporta fino a 8 canali. Se hai già 8 telecamere, non è possibile aggiungerne. Altrimenti, puoi acquistare telecamere compatibili aggiuntive (modello consigliato: Conceptronic CAMSHDD).

Quali cavi sono forniti?

Ogni telecamera è dotata di un cavo BNC/alimentazione combinato di 18 metri, che consente di collegare facilmente la telecamera al DVR senza giunzioni aggiuntive.

MANUALE UTENTE C8CHCCTVKITD1080 CONCEPTRONIC

La confezione di Conceptronic CCTV Surveillance Kit contiene gli elementi che seguono:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
• Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Installazione & Uso

Installazione HDD

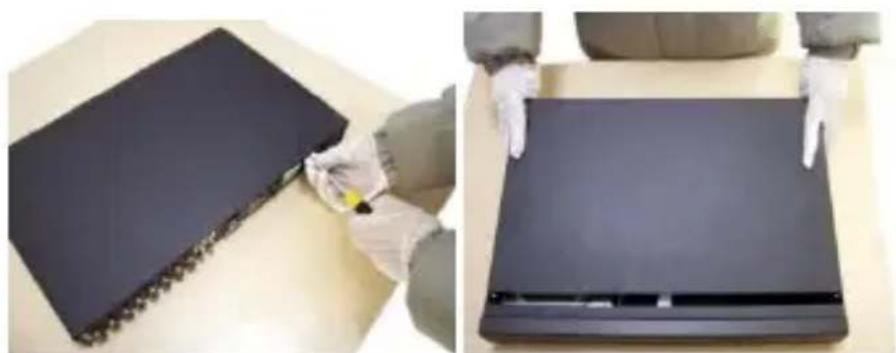

- Rimuovere le viti dal coperchio superiore del DVR e rimuovere il coperchio.

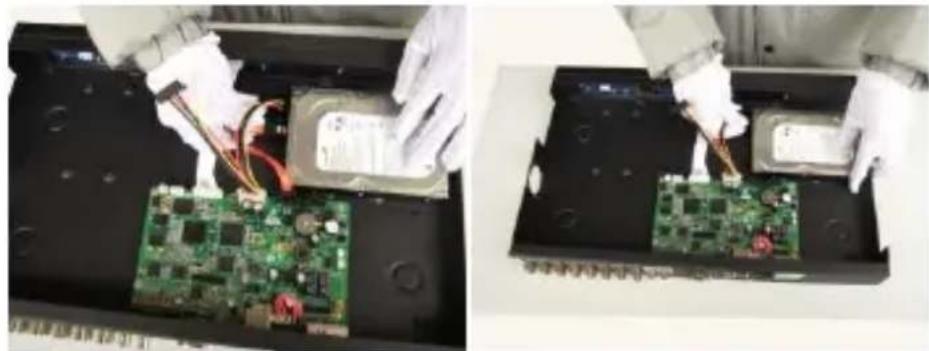

- Allineare l'unità HDD al case e serrare le viti dal fondo del DVR.

- Installare il cavo dati e d'alimentazione per il disco rigido.

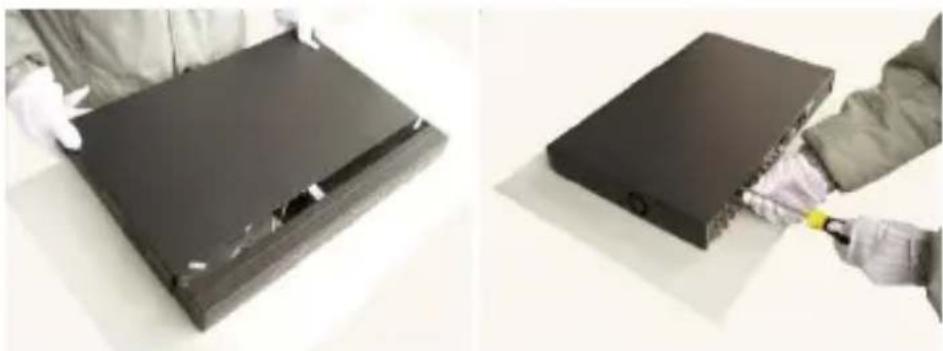

- Chiudere il coperchio e stringere le viti.

Nota: Il disco rigido SATA all'interno del DVR non supporta il collegamento a caldo. Collegare i cavi in modo appropriato del disco rigido prima di avviarlo.

Installazione dei cavi

1. Collegare il connettore BNC e il connettore d'alimentazione delle

ITALIANO

telecamere a circuito chiuso (1) con i cavi telecamera (2).

1. Utilizzando il cavo splitter a 9 vie (3), collegare l'estremità maschio del connettore d'alimentazione all'estremità femmina del cavo d'alimentazione della telecamera (indicata in ROSSO) (2).
2. Collegare l'estremità singola del cavo splitter a 9 vie (3) al connettore d'alimentazione della scheda (4).
3. Collegare l'estremità di un cavo Ethernet (7) al DVR e l'altra estremità al router/punto d'accesso.
4. Collegare un'estremità del cavo BNC a RCA (6) allo schermo e l'altra estremità al DVR. In alternativa, è possibile utilizzare anche l'uscita VGA (cavo VGA non incluso).
5. Dato che una delle estremità del cavo della telecamera (2) è già collegato alla telecamera a circuito chiuso, prendere l'estremità libera del connettore BNC e collegarla ai rispettivi connettori d'ingresso BNC.
6. Collegare l'estremità maschio del cavo splitter a 9 vie (3) al connettore ingresso DC del DVR.
7. Collegare il cavo d'alimentazione (5) all'adattatore di corrente (4).
8. Inserire il cavo di alimentazione (5) in una presa elettrica.

Accesso al sistema:

Quando il sistema è bloccato, fare clic sul tasto a destra → "Menu principale", oppure sull'icona di collegamento nella schermata d'anteprima. Apparirà una interfaccia d'accesso utente Inserire il nome utente e la password nella finestra d'accesso (il nome predefinito è admin, senza password). L'accesso corretto si esegue inserendo i dati appropriati per nome utente e password corretta e premendo OK per la conferma. L'utente può quindi usare il sistema.

Godetevi l'uso di Conceptronic CCTV Surveillance Kit!
