C8CHCCTVKITD1080 - Bewakingscamera CONCEPTRONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	HD-bewakingscamerakit
Merk	Conceptronic
Model	C8CHCCTVKITD1080
Resolutie	1080p (1920 x 1080 pixels)
Aantal camera's	8 camera's inbegrepen
Cameratype	Bulletcamera voor buiten
Nachtzicht	Ja, tot 30 meter
Kijkhoek	90° (diagonaal)
Beschermingsgraad	IP66 (weerbestendig)
Voeding	12 V DC, netadapter inbegrepen
Stroomverbruik	24 W (totaal kit)
Opslag	Interne harde schijf tot 2 TB (niet inbegrepen)
Connectiviteit	BNC (coaxkabel), HDMI/VGA-uitgang
Slimme functies	Bewegingsdetectie, geplande opname
Audio	Microfooningang en audio-uitgang (mono)
Kabellengte	18 meter per camera (inbegrepen)
Afmetingen camera	70 x 70 x 180 mm
Gewicht camera	450 g
Afmetingen DVR	260 x 220 x 55 mm
Gewicht DVR	1,5 kg
Bedrijfstemperatuur	-10°C tot +50°C
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen schurende producten gebruiken.
Veiligheid	Open de behuizing niet. Laat reparaties over aan een professional.
Reserveonderdelen en repareerbaarheid	Standaardonderdelen beschikbaar via de klantenservice. Repareerbaarheidsscore: 7,8/10.
Algemene informatie	Garantie 2 jaar. Gemaakt in China.

Veelgestelde vragen - C8CHCCTVKITD1080 CONCEPTRONIC

Hoe installeer ik de Conceptronic C8CHCCTVKITD1080 camerakit?

Sluit elke camera aan op de DVR met de meegeleverde BNC-kabel. Verbind de DVR met een monitor via HDMI of VGA, en vervolgens met een USB-muis voor de configuratie. Volg de snelle startgids om datum, tijd en opname in te stellen.

Wat is de maximale resolutie van de camera's?

Elke camera biedt een resolutie van 1080p (1920 x 1080 pixels) in full HD, wat zorgt voor scherpe en gedetailleerde beelden.

Kan ik de camera's op afstand bekijken via mijn smartphone?

Ja, de DVR ondersteunt externe toegang via een speciale mobiele app (zoals Conceptronic View). U moet de DVR via een Ethernetkabel op uw router aansluiten en externe toegang configureren in de netwerkinstellingen.

Hoe neem ik beelden op?

De DVR heeft een sleuf voor een SATA-harde schijf (tot 2 TB, niet inbegrepen). U kunt continue opname, bewegingsdetectie of geplande opname programmeren. Opnames zijn direct afspelbaar op de DVR of via de app.

Zijn de camera's weerbestendig?

Ja, ze hebben een beschermingsgraad IP66, wat ze bestand maakt tegen regen en stof, geschikt voor buitengebruik.

Wat is de maximale afstand voor nachtzicht?

De camera's zijn uitgerust met infrarood-LED's die nachtzicht tot 30 meter in volledige duisternis mogelijk maken.

Hoe reinig ik de camera's?

Gebruik een zachte, droge doek om de behuizing voorzichtig af te vegen. Vermijd chemische of schurende producten die de coating kunnen beschadigen.

Wat te doen bij een storing?

Controleer eerst de aansluitingen en voeding. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Conceptronic. Open nooit zelf de DVR of camera's; de garantie vervalt.

Kan ik extra camera's toevoegen?

De DVR ondersteunt maximaal 8 kanalen. Als u al 8 camera's heeft, kunt u geen extra toevoegen. Anders kunt u extra compatibele camera's kopen (aanbevolen model: Conceptronic CAMSHDD).

Welke kabels worden meegeleverd?

Elke camera wordt geleverd met een BNC/voeding combokabel van 18 meter, waarmee u de camera eenvoudig op de DVR kunt aansluiten zonder extra verbinding.

GEBRUIKSAANWIJZING C8CHCCTVKITD1080 CONCEPTRONIC

1. Inhoud verpakking

De volgende items zijn aanwezig in het pakket van de Conceptronic CCTV Surveillance Kit:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
• Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Installatie & Gebruik

Installatie harde schijf

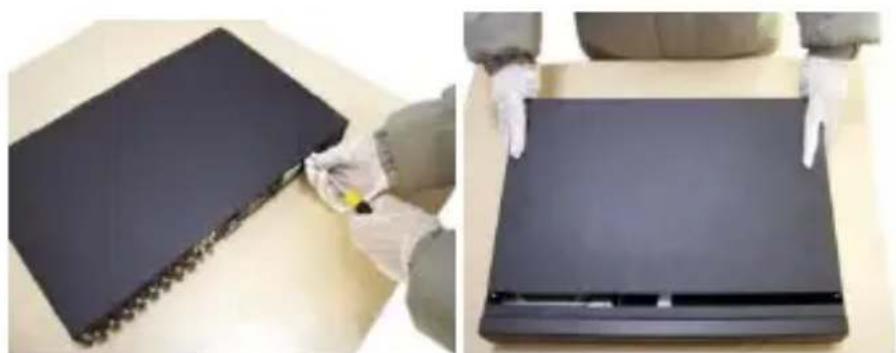

- Draai de schroeven uit de bovenkap van de DVR en verwijder de kap.

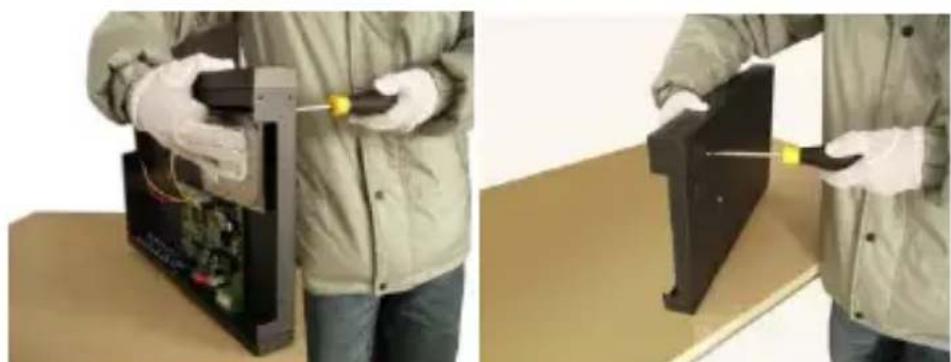

- Lijn de harde schijf uit in de kast en draai de schroeven in vanaf de onderkant van de DVR.

- Installeer de data- en voedingskabel voor de harde schijf.

- Sluit de bovenkap en plaats de schroeven terug.

NB: De SATA-harde schijf in de DVR ondersteunt hot plugging niet. Sluit de draden goed aan op de harde schijf voordat u opstart.

Installatie kabels

1. Sluit de BNC-connector en de voedingsconnector van de CCTV-camera's (1)

aan met camerakabels (2).

1. Gebruik de 9-wegs splitskabel (3) om het male-einde van de voedingsconnector aan te sluiten op het female-einden van de camerakabel van de voedingsaansluiting (ROOD gemarkeerd) (2).
2. Sluit het enkele einde van de 9-wegs splitskabel (3) aan op de voedingsconnector van de adapter (4).
3. Sluit één einde van een Ethernetkabel (7) aan op de DVR en het andere einde op uw router/access point.
4. Sluit één einde van de BNC-naar-RCA-kabel (6) aan op het scherm en het andere einde op de DVR. U kunt ook de VGA-uitgang gebruiken (VGA-kabel niet meegeleverd).
5. Omdat één eind van de camerakabel (2) al is aangesloten op de CCTV-camera, steekt u het niet-aangesloten einde van de BNC-connector en verbind u deze met de betreffende BNC-ingangen.
6. Sluit het male-einde van de 9-wegsplitskabel (3) aan op de voedingsingang van de DVR.
7. Sluit het netsnoer (5) aan op de voedingsadapter (4).
8. Steek het netsnoer (5) in een stopcontact.

Aanmelden bij systeem:

Als het systeem vergrendeld is, rechtsklikt u→"Hoofdmenu", of op het pictogram op het voorbeeldscherm. Een aanmeldvenster verschijnt. Typ de gebruikersnaam en het wachtwoord in het aanmeldvenster (standaardnaam admin, geen wachtwoord). Aanmelden is geslaagd als de gebruiker een juiste gebruikersnaam en wachtwoord typt en op OK drukt ter bevestiging. Daarna kan de gebruiker het systeem bedienen.

Veel plezier met uw Conceptronic CCTV Surveillance Kit!
