GEBRUIKSAANWIJZING CCTV Surveillance Kit CONCEPTRONIC

1. Inhoud verpakking

De volgende items zijn aanwezig in het pakket van de Conceptronic CCTV Surveillance Kit:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
• Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Installatie & Gebruik

Installatie harde schijf

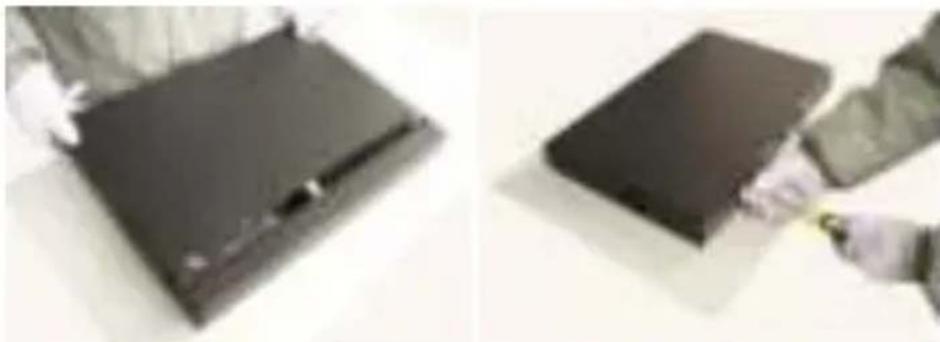

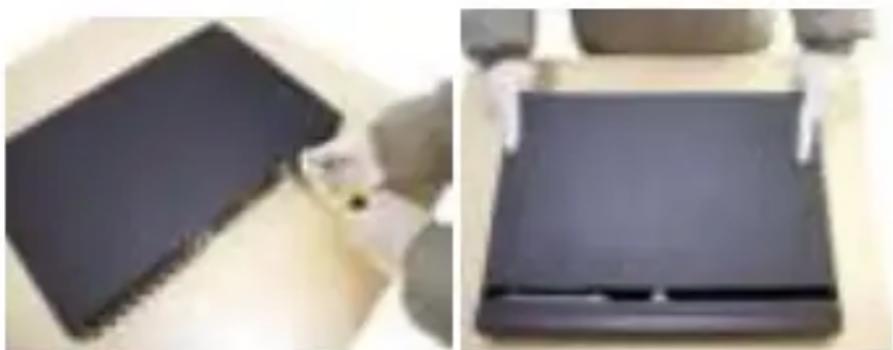

- Draai de schroeven uit de bovenkap van de DVR en verwijder de kap.

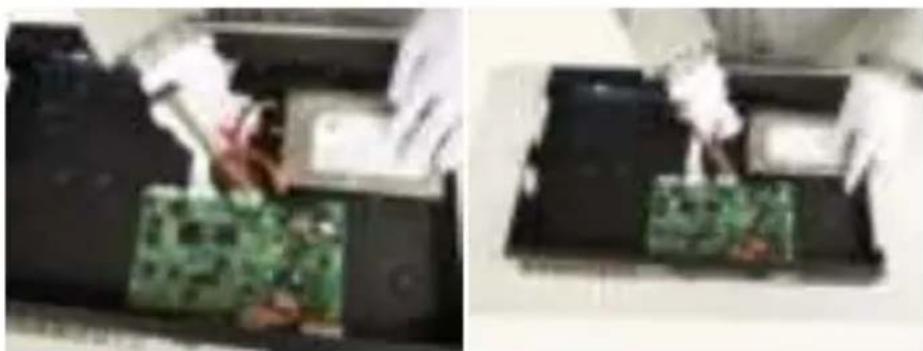

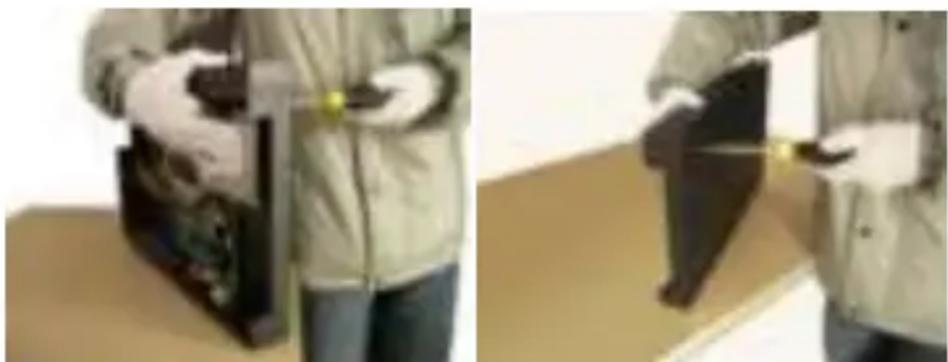

- Lijn de harde schijf uit in de kast en draai de schroeven in vanaf de onderkant van de DVR.

- Installeer de data- en voedingskabel voor de harde schijf.

- Sluit de bovenkap en plaats de schroeven terug.

NB: De SATA-harde schijf in de DVR ondersteunt hot plugging niet. Sluit de draden goed aan op de harde schijf voordat u opstart.

Installatie kabels


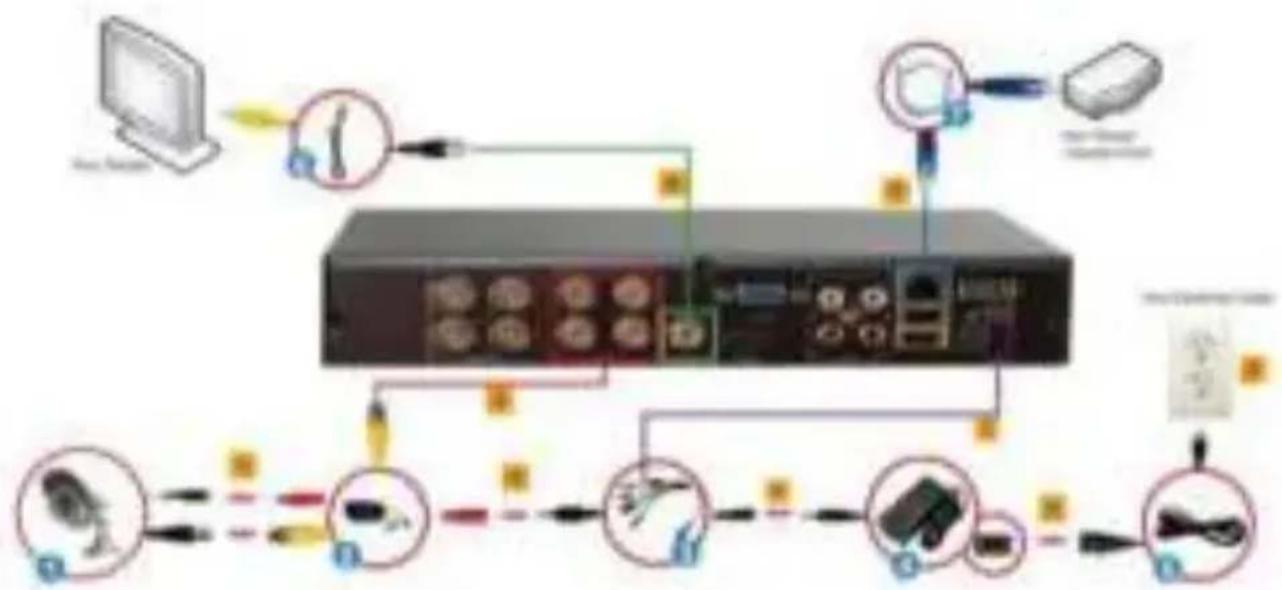

1. Sluit de BNC-connector en de voedingsconnector van de CCTV-camera's (1)

aan met camerakabels (2).

1. Gebruik de 9-wegs splitskabel (3) om het male-einde van de voedingsconnector aan te sluiten op het female-einden van de camerakabel van de voedingsaansluiting (ROOD gemarkeerd) (2).
2. Sluit het enkele einde van de 9-wegs splitskabel (3) aan op de voedingsconnector van de adapter (4).
3. Sluit één einde van een Ethernetkabel (7) aan op de DVR en het andere einde op uw router/access point.
4. Sluit één einde van de BNC-naar-RCA-kabel (6) aan op het scherm en het andere einde op de DVR. U kunt ook de VGA-uitgang gebruiken (VGA-kabel niet meegeleverd).
5. Omdat één eind van de camerakabel (2) al is aangesloten op de CCTV-camera, steekt u het niet-aangesloten einde van de BNC-connector en verbind u deze met de betreffende BNC-ingangen.
6. Sluit het male-einde van de 9-wegsplitskabel (3) aan op de voedingsingang van de DVR.
7. Sluit het netsnoer (5) aan op de voedingsadapter (4).
8. Steek het netsnoer (5) in een stopcontact.

Aanmelden bij systeem:

Als het systeem vergrendeld is, rechtsklikt u→"Hoofdmenu", of op het pictogram op het voorbeeldscherm. Een aanmeldvenster verschijnt. Typ de gebruikersnaam en het wachtwoord in het aanmeldvenster (standaardnaam admin, geen wachtwoord). Aanmelden is geslaagd als de gebruiker een juiste gebruikersnaam en wachtwoord typt en op OK drukt ter bevestiging. Daarna kan de gebruiker het systeem bedienen.

Veel plezier met uw Conceptronic CCTV Surveillance Kit!
