BEDIENUNGSANLEITUNG CCTV Surveillance Kit CONCEPTRONIC

Folgende Teile befinden sich in der Verpackung von Conceptronic CCTV Surveillance Kit:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
• Splitter Cable x 1
  • Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Installation & Verwendung

Festplatteninstallation

- Entfernen Sie die Schrauben von der oberen Abdeckung des DVR, nehmen Sie die Abdeckung ab.

- Richten Sie die Festplatte im Gehäuse aus, ziehen Sie die Schrauben von der Unterseite des DVR fest.

Deutsch

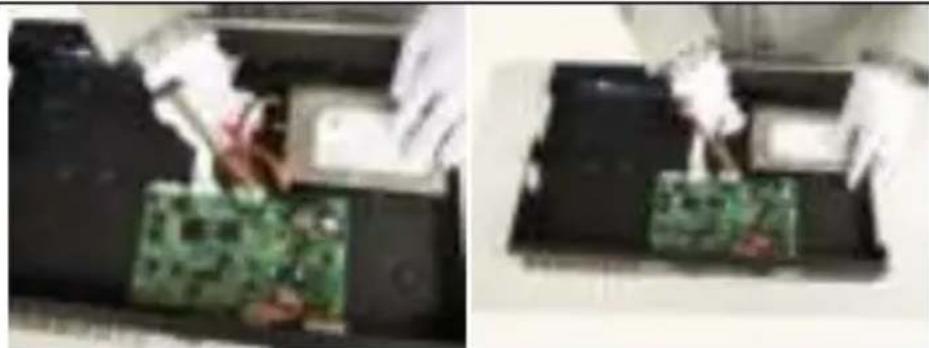

• Installieren Sie Daten- und Netzkabel der Festplatte.

- Schließen Sie die obere Abdeckung, ziehen Sie die Schrauben fest.

Hinweis: Die SATA-Festplatte im DVR unterstützt kein Hot-Plugging. Bitte schließen Sie die Kabel vor dem Einschalten richtig an der Festplatte an.

Kabelinstallation


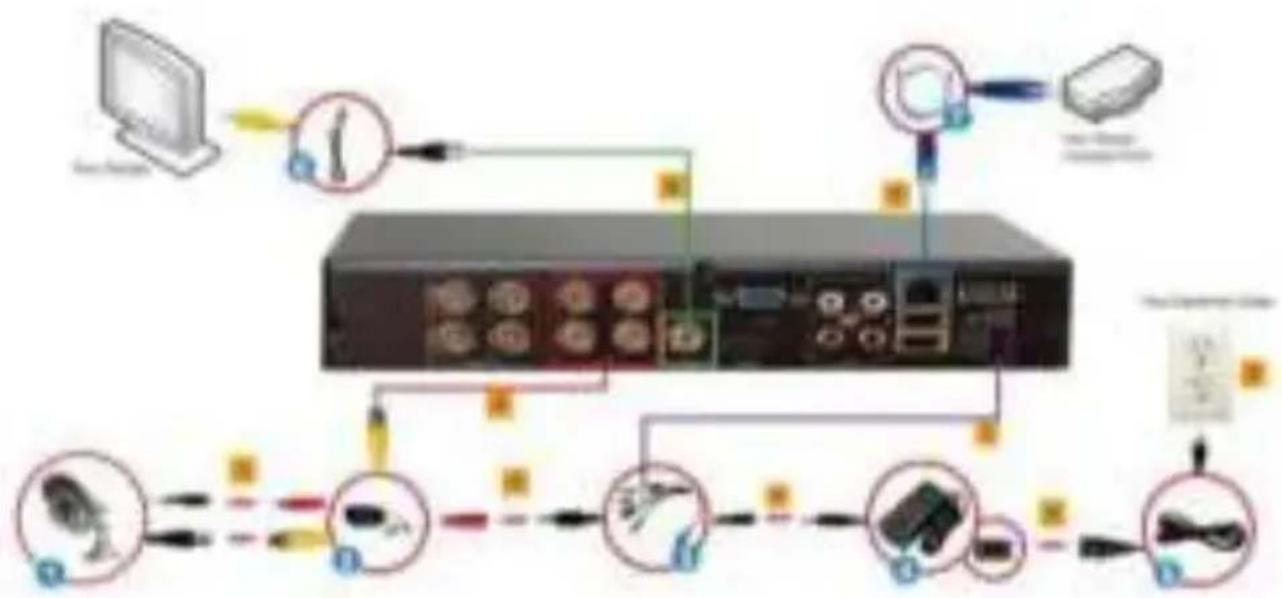

1. Verbinden Sie BNC- und Netzanschluss der CCTV-Kameras (1) mit den Kamerakabeln (2).

Deutsch

1. Verbinden Sie über das 9-Wege-Splitter-Kabel (3) das Steckerende des Netzanschlusses mit dem Buchsenende des Netzanschlusses am Kamerakabel (rot angezeigt) (2).
2. Verbinden Sie das einzelne Ende des 9-Wege-Splitter-Kabels (3) mit dem Netzanschluss des Adapters (4).
3. Verbinden Sie ein Ende eines Netzwerkkabels (7) mit dem DVR und das andere Ende mit Ihrem Router/Zugangspunkt.
4. Verbinden Sie ein Ende des BNC-zu-Cinch-Kabels (6) mit Ihrem Display und das andere Ende mit dem DVR. Alternativ können Sie auch den VGA-Ausgang nutzen (VGA-Kabel nicht enthalten).
5. Falls ein Ende des Kamerakabels (2) bereits mit der CCTV-Kamera verbunden ist, nehmen Sie das nicht angeschlossene Ende des BNC-Anschlusses und verbinden er mit den entsprechenden BNC-Eingängen.
6. Verbinden Sie das Steckerende des 9-Wege-Splitter-Kabels (3) mit dem Netzeingang des DVR.
7. Schließen Sie das Netzkabel (5) am Netzteil (4) an.
8. Verbinden Sie das Netzkabel (5) mit einer Steckdose.

Systemanmeldung:

Wenn das System gesperrt ist, klicken Sie mit der rechten Maustaste → „Hauptmenü“ oder auf das Verknüpfungssymbol im Vorschaufenster. Eine Anmeldungsschnittstelle erscheint. Geben Sie Benutzernamen und Kennwort im Anmeldefenster ein (Standardname lautet admin, kein Kennwort). Eine erfolgreiche Anmeldung kann durchgeführt werden, wenn ein Nutzer einen richtigen Benutzernamen und ein Kennwort eingibt; drücken Sie zum Bestätigen OK. Der Nutzer kann das System dann bedienen.

Viel Spaß mit Ihrem Conceptronic CCTV Surveillance Kit!
