MANUAL DE UTILIZADOR CCTV Surveillance Kit CONCEPTRONIC

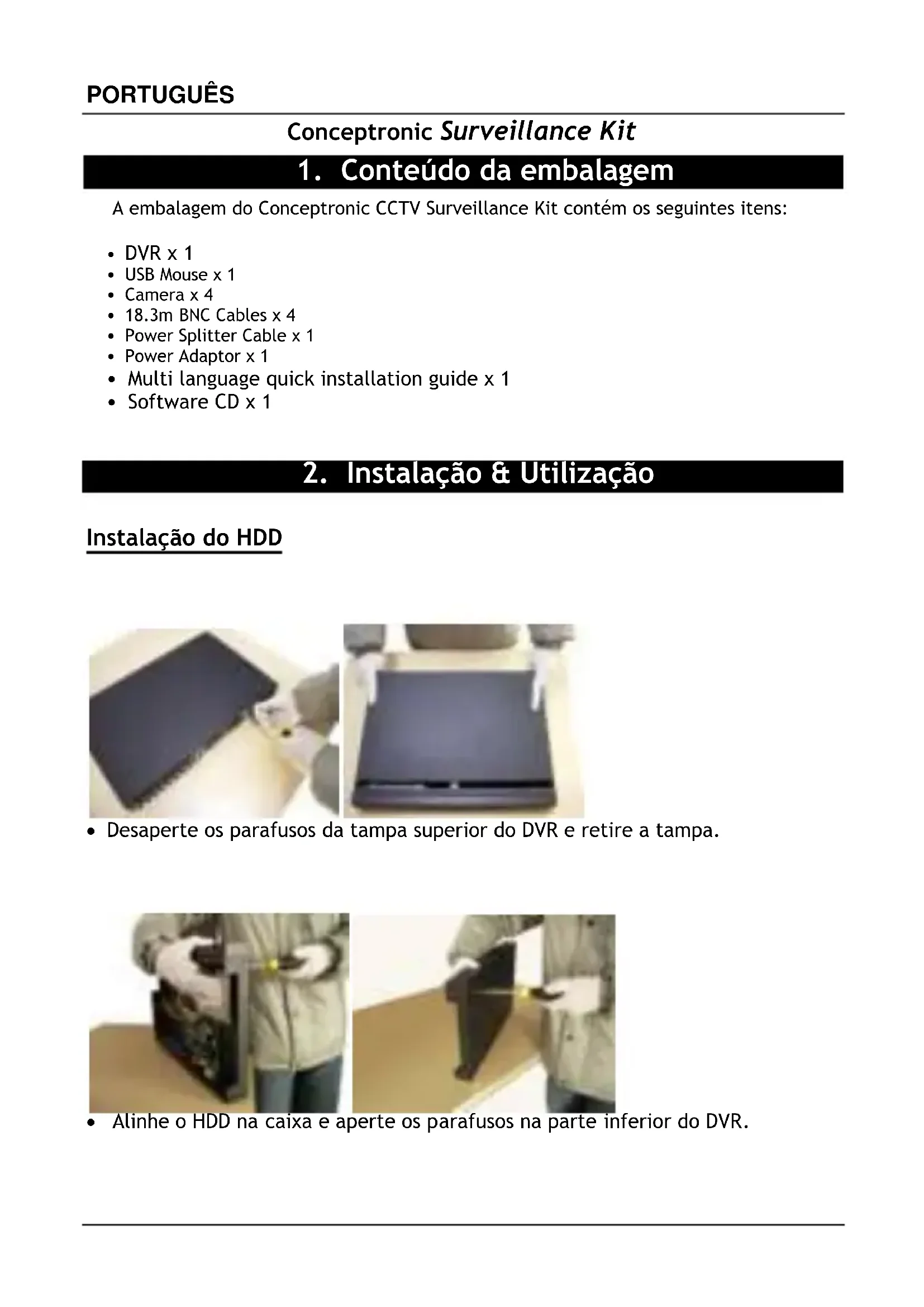

1. Conteúdo da embalagem
A embalagem do Conceptronic CCTV Surveillance Kit contém os seguintes itens:
- DVR x 1
- USB Mouse x 1
- Camera x 4
• 18.3m BNC Cables x 4
• Power Splitter Cable x 1
• Power Adaptor x 1 - Multi language quick installation guide x 1
- Software CD x 1
2. Instalação & Utilização

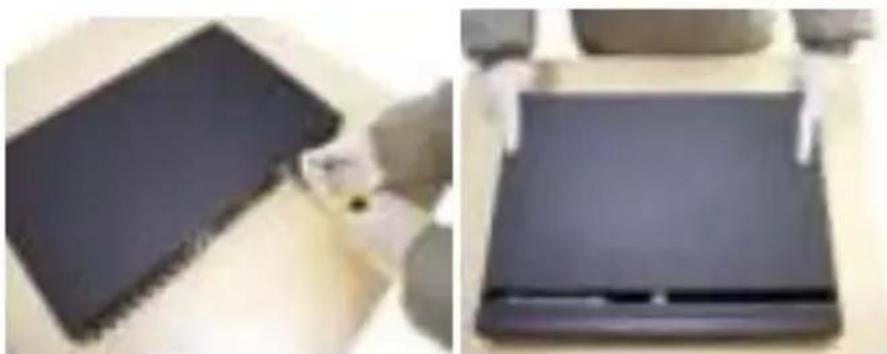

Instalação do HDD

- Alinhe o HDD na caixa e aperte os parafusos na parte inferior do DVR.
PORTUGUÊS

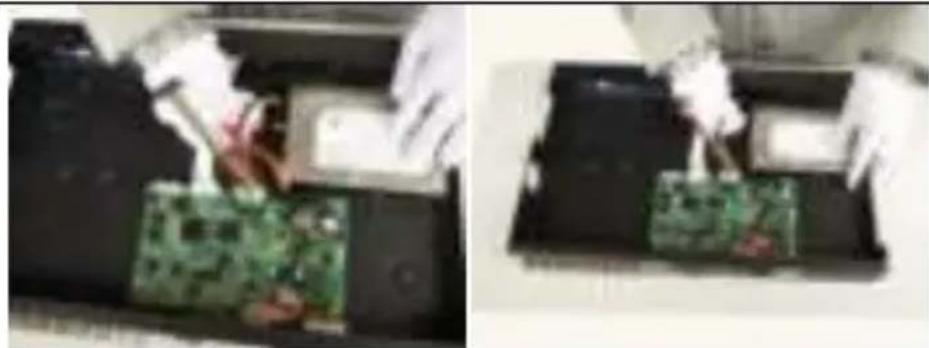

- Instale o cabo de dados e de alimentação para o disco rígido.

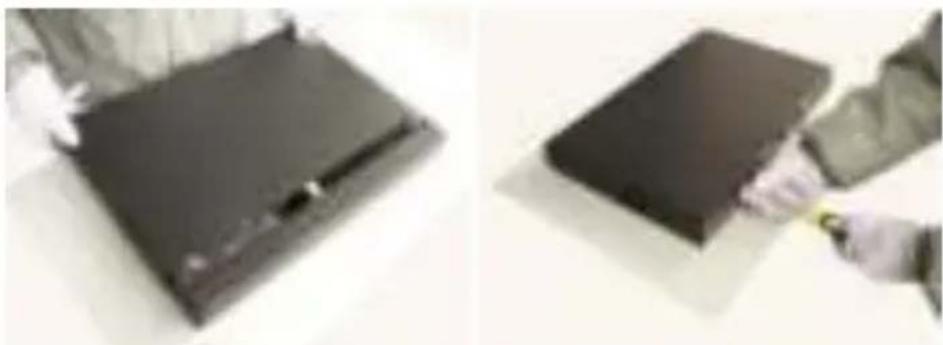

- Volte a colocar a tampa superior e aperte os parafusos.
Nota: O disco rígido SATA no interior do DVR não suporta hot plugging. Ligue correctamente os cabos ao disco rígido antes do arranque.

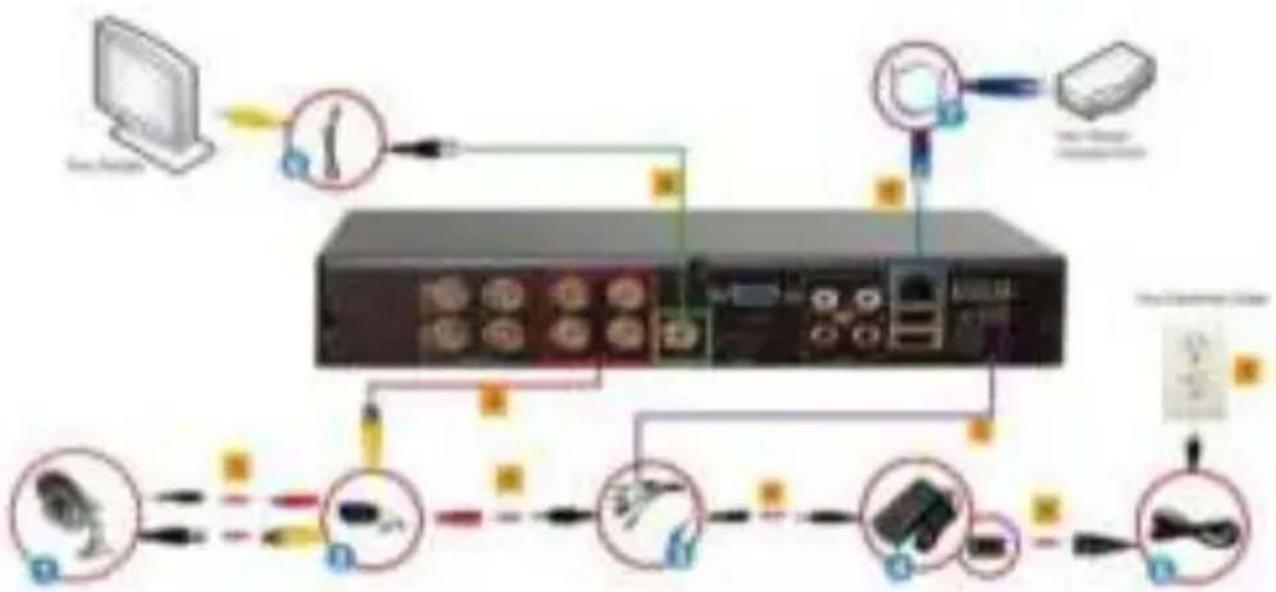

Instalação dos cabos
- Ligue o conector BNC e o conector de alimentação das câmaras do circuito fechado de televisão (1) aos cabos das câmaras (2).
- Utilizando o cabo divisor com 9 saídas (3) ligue a extremidade macho do
PORTUGUÊS
conector de alimentação à extremidade fêmea do cabo da câmara do conector de alimentação (indicado a VERMELHO) (2).
- Ligue a extremidade simples do cabo divisor com 9 saídas (3) ao conector de alimentação do adaptador (4).
- Ligue uma extremidade de um cabo Ethernet (7) ao DVR e a outra extremidade ao seu router/ponto de acesso.
- Ligue uma extremidade do cabo RCA (6) ao monitor e a outra extremidade ao DVR. Em alternativa, pode igualmente utilizar a saída VGA (cabo VGA não incluído).
- Visto que uma extremidade do cabo das câmaras (2) já se encontra ligado à câmara do circuito fechado de televisão, ligue a extremidade não ligada do conector BNC aos respectivos conectores de entrada BNC.
- Ligue a extremidade macho do cabo divisor com 9 saídas (3) à ficha de entrada de energia CC do DVR.
- Ligue o cabo de alimentação (5) ao transformador (4).
- Ligue o cabo de alimentação (5) a uma tomada eléctrica.
Início de sessão no sistema:
Quando o sistema está bloqueado, clique no botão direito→"Menu principal", ou clique no ícone do atalho no ecrã de pré-visualização. Será apresentada uma interface de início de sessão do utilizador. Introduza o nome de utilizador e a respectiva palavra-passe na janela de início de sessão (o nome predefinido é admin, sem palavra-passe). Ao introduzir correctamente um nome de utilizador e respectiva palavra-passe, confirmando de seguida ao premir o botão OK, a sessão será iniciada com êxito. O utilizador pode, então, navegar pelo sistema.
Desfrute do seu Conceptronic CCTV Surveillance Kit!
