Typ produktu	Zestaw monitoringu CCTV
Marka	Conceptronic
Model	Zestaw monitoringu CCTV
Liczba kamer	4
Typ kamery	Analogowa (BNC)
Długość kabli BNC	18,3 metra na kabel
Rejestrator DVR	4 kanały, wyjście VGA i BNC
Dysk twardy	SATA (nie dołączony, montaż wewnętrzny)
Zasilanie	Zasilacz sieciowy (w zestawie)
Łączność sieciowa	Ethernet do zdalnego podglądu
Akcesoria w zestawie	Mysz USB, kabel rozdzielacza zasilania, instrukcja instalacji, płyta CD z oprogramowaniem
Główne funkcje	Nagrywanie ciągłe lub detekcyjne, podgląd na żywo, zdalny dostęp
Konserwacja	Czyścić suchą, niestrzępiącą się szmatką
Bezpieczeństwo	Domyślna nazwa użytkownika i hasło (admin / puste) – koniecznie zmienić
Dostępne części zamienne	Kable BNC, zasilacze, dodatkowe kamery
Możliwość naprawy	Wymienny dysk twardy, standardowe komponenty

Często zadawane pytania - CCTV Surveillance Kit CONCEPTRONIC

Jak zainstalować dysk twardy w rejestratorze DVR?

Odkręć pokrywę, wyrównaj dysk twardy SATA, przykręć go, podłącz kable danych i zasilania, a następnie załóż pokrywę. Uwaga: dysk twardy nie jest hot-swappable.

Jakie kable są dołączone do zestawu?

Zestaw zawiera 4 kable BNC o długości 18,3 m, kabel rozdzielacza zasilania, zasilacz sieciowy, mysz USB oraz kabel BNC na RCA (do ekranu).

Jak podłączyć kamery do rejestratora DVR?

Podłącz złącze BNC każdej kamery do wejścia BNC w rejestratorze, a złącze zasilania kamery do rozdzielacza zasilania, który jest podłączony do zasilacza sieciowego.

Jakie jest domyślne hasło?

Domyślna nazwa użytkownika to admin, a hasło jest puste (brak hasła). Zdecydowanie zaleca się jego zmianę po pierwszym logowaniu.

Jak uzyskać dostęp do głównego menu rejestratora DVR?

Kliknij prawym przyciskiem myszy na ekranie podglądu, a następnie kliknij ikonę Menu główne lub skrót. Wprowadź swoje dane logowania, aby się połączyć.

Czy mogę oglądać kamery zdalnie?

Tak, podłącz kabel Ethernet między rejestratorem a routerem, a następnie użyj dołączonego oprogramowania lub przeglądarki, aby uzyskać dostęp do zdalnego interfejsu.

Co zrobić, jeśli obraz z kamery nie jest wyświetlany?

Sprawdź połączenia BNC i zasilania, upewnij się, że kamery są zasilane, a kable nie są uszkodzone. W razie potrzeby uruchom ponownie rejestrator.

Jak zresetować rejestrator DVR do ustawień fabrycznych?

W menu głównym znajdź opcję Resetuj lub Domyślne. Potwierdź operację. Pamiętaj, że spowoduje to usunięcie wszystkich ustawień.

Jaka jest maksymalna długość kabli BNC?

Dołączone kable mają długość 18,3 metra każdy. Można użyć przedłużaczy BNC, ale jakość sygnału może się pogorszyć powyżej 30 metrów.

Jak konserwować system monitoringu?

Czyść obiektywy kamer i obudowę rejestratora suchą, miękką szmatką. Unikaj wilgoci i ekstremalnych temperatur. Regularnie sprawdzaj połączenia.

INSTRUKCJA OBSŁUGI CCTV Surveillance Kit CONCEPTRONIC

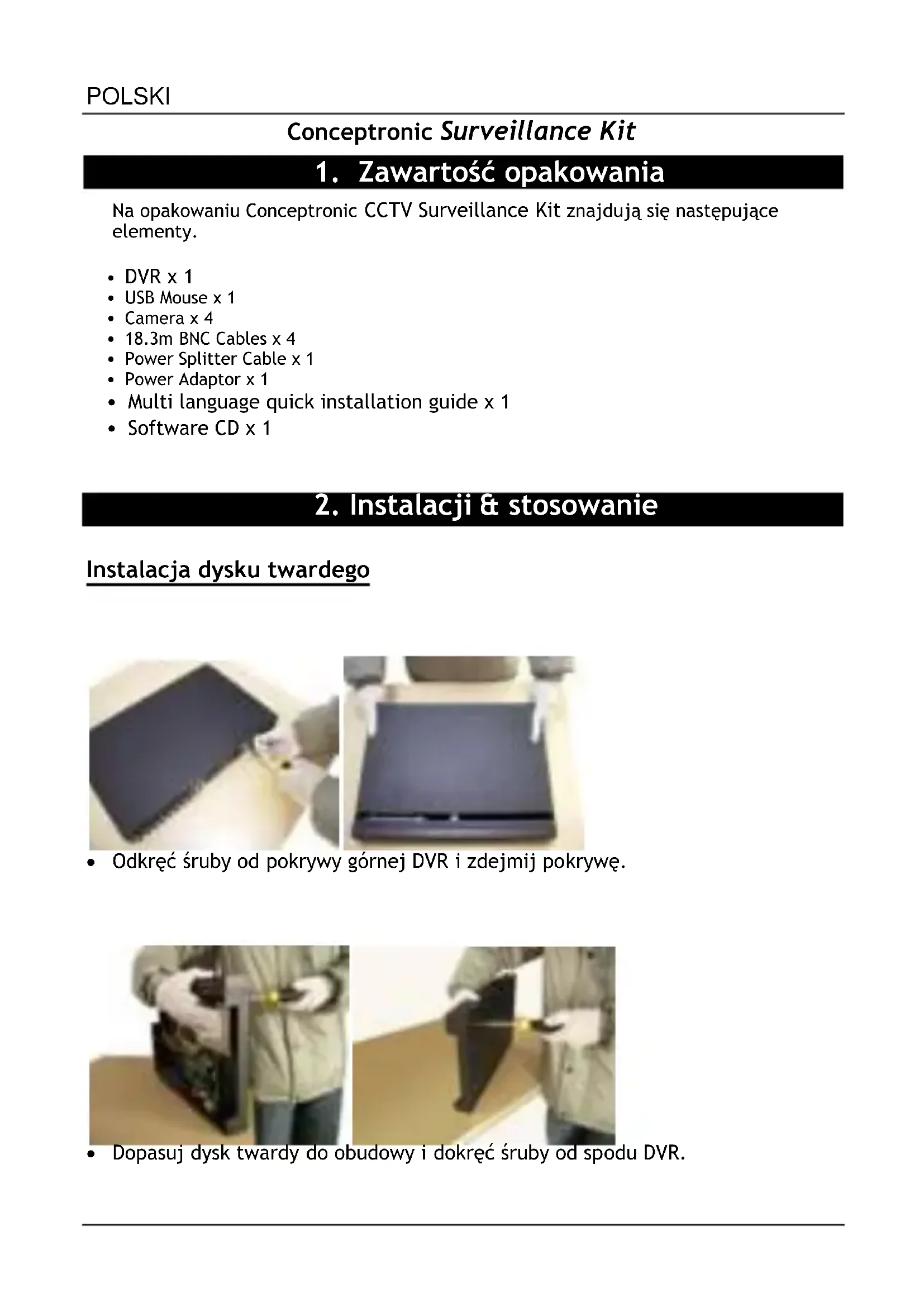

1. Zawartość opakowania

Na opakowaniu Conceptronic CCTV Surveillance Kit znajdują się następujące elementy.

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
• Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Instalacji & stosowanie

Instalacja dysku twardego

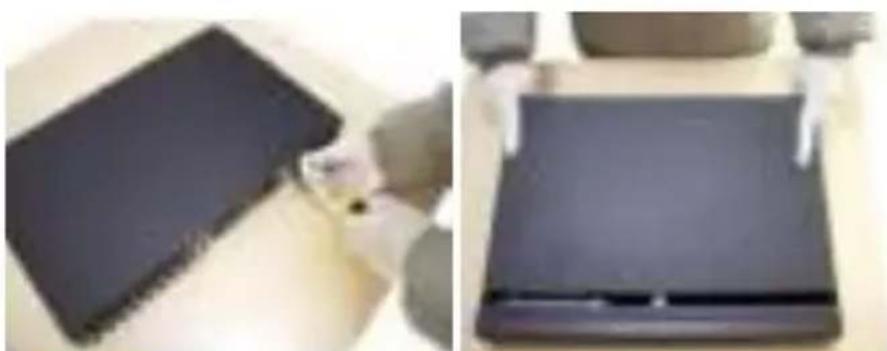

- Odkręć śruby od pokrywy górnej DVR i zdejmij pokrywę.

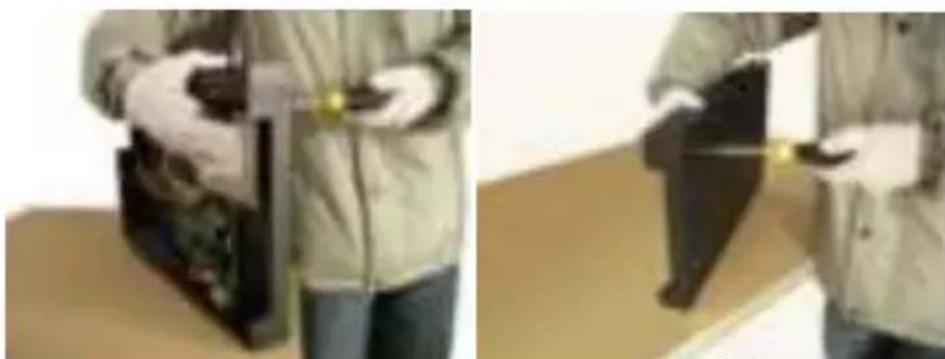

- Dopasuj dysk twardy do obudowy i dokręć śruby od spodu DVR.

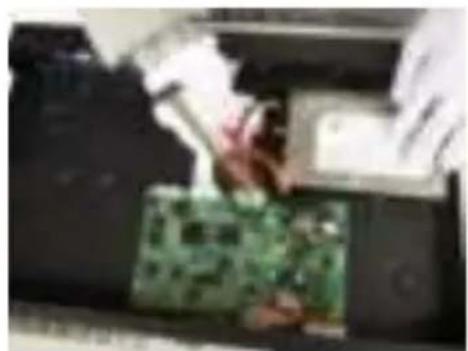

- Zainstaluj kabel danych i zasilania dysku twardego.

- Zamknij pokrywę górną i dokręć śruby.

Uwaga: Dysk twardy SATA wewnątrz DVR nie obsługuje funkcji podłączania bez wyłączania. Przed uruchomieniem należy prawidłowo podłączyć przewody.

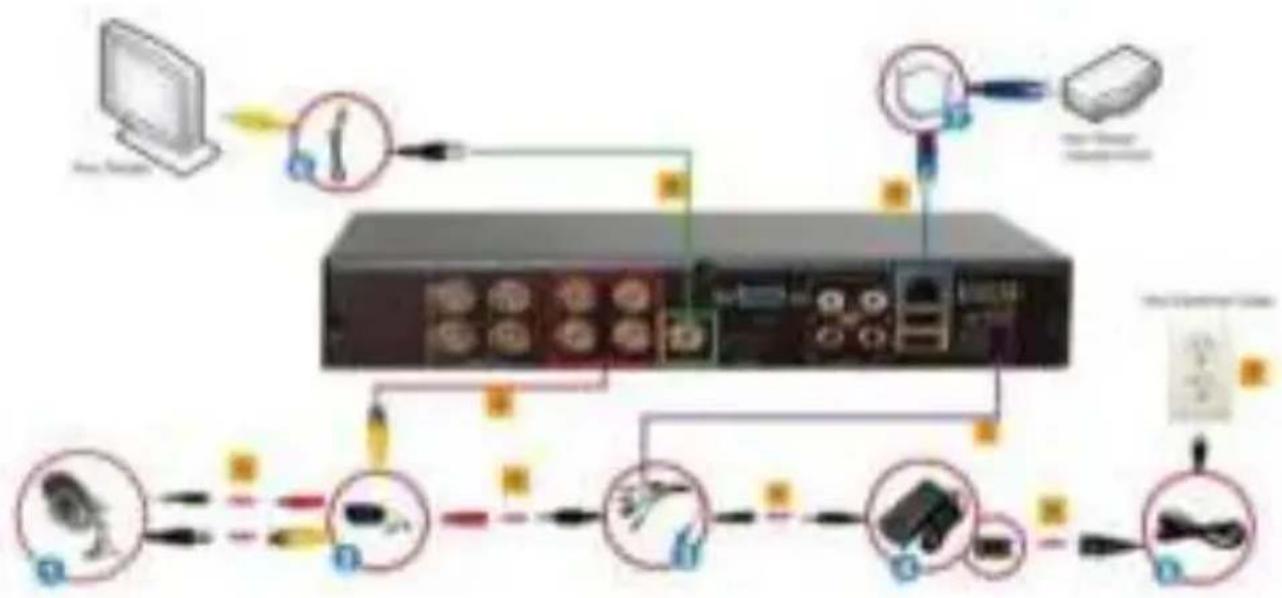

Instalacja okablowania

POLSKI

1. Połącz złącze BNC i złącze zasilania kamer CCTV (1) z kablami kamery (2).
2. Używając 9 kierunkowego kabla rozdzielającego (3), połącz męski koniec złącza zasilania żeńskiego kabla kamery (oznaczony kolorem czerwonym) (2).
3. Podłącz pojedyncze złącze 9 kierunkowego kabla rozdzielającego (3) do złącza zasilania adaptera (4).
4. Podłącz jeden koniec kabla Ethernet (7) do DVR, a drugi koniec do routera/punktu dostępowego.
5. Podłącz jeden koniec kabla BNC do RCA (6) do wyświetlacza, a drugi koniec do DVR. Alternatywnie, można także użyć wyjścia VGA (kabel VGA niedostarczony).
6. Przy założeniu, że jeden koniec kabla kamery (2) jest już podłączony do kamery CCTV, podłącz niepodłączony koniec złącza BNC do odpowiedniego złącza wejścia BNC.
7. Podłącz męski koniec 9 kierunkowego rozdzielacza (3) do gniazda wejścia prądu stałego DVR.
8. Podłącz kabel zasilający (5) do adaptera zasilania (4).
9. Podłącz kabel zasilający (5) do gniazdka elektrycznego.

Logowanie do systemu:

Po zablokowaniu sytemu, kliknij prawym przyciskiem przycisk → "Menu główne", lub ikonę skrótu na ekranie podglądu. Pojawi się interfejs logowania. Wprowadź nazwę użytkownika i hało w oknie logowania (domyślna nazwa to admin, brak hasta). Pomyślne logowanie można wykonać po wprowadzeniu przez użytkownika prawidłowej nazwy użytkownika i hasta oraz naciśnięciu OK w celu potwierdzenia. Następnie użytkownik może rozpocząć korzystanie z systemu.

Rozpocznij korzystanie z Conceptronic CCTV Surveillance Kit!
