MANUALE UTENTE CCTV Surveillance Kit CONCEPTRONIC

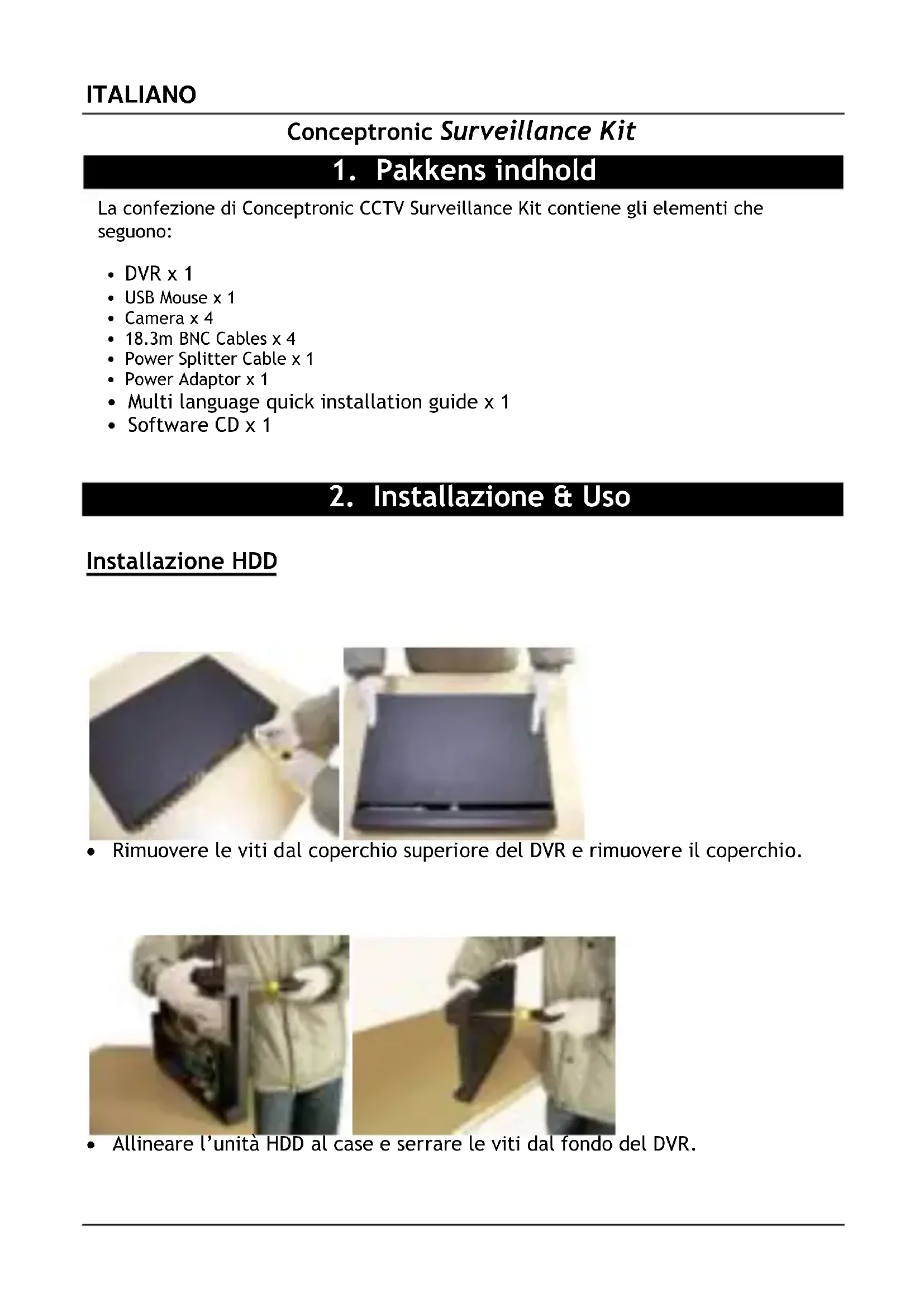

La confezione di Conceptronic CCTV Surveillance Kit contiene gli elementi che seguono:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
• Power Adaptor x 1
  • Multi language quick installation guide x 1
• Software CD x 1

2. Installazione & Uso

Installazione HDD

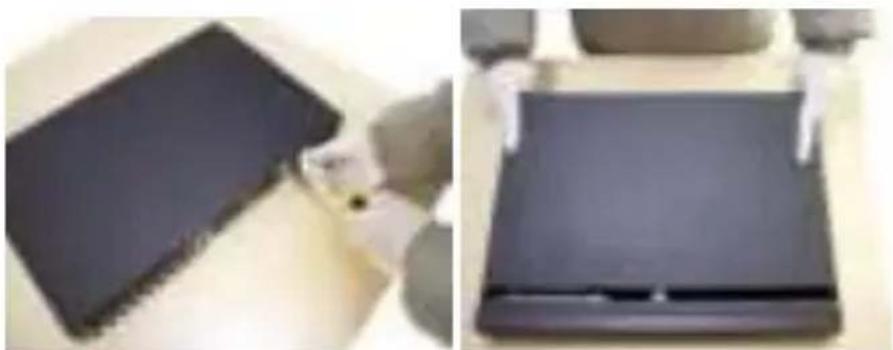

- Rimuovere le viti dal coperchio superiore del DVR e rimuovere il coperchio.

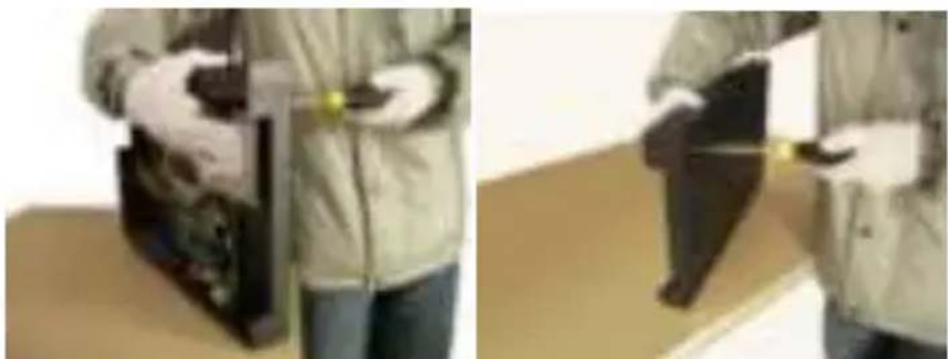

- Allineare l'unità HDD al case e serrare le viti dal fondo del DVR.

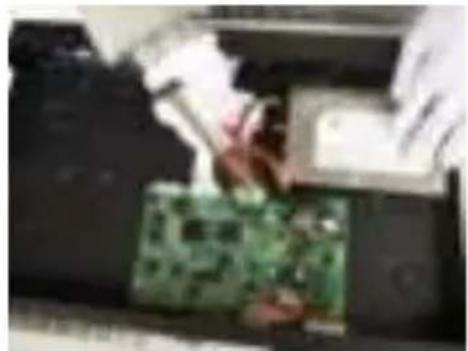

- Installare il cavo dati e d'alimentazione per il disco rigido.

• Chiudere il coperchio e stringere le viti.

Nota: Il disco rigido SATA all'interno del DVR non supporta il collegamento a caldo. Collegare i cavi in modo appropriato del disco rigido prima di avviarlo.

Installazione dei cavi

1. Collegare il connettore BNC e il connettore d'alimentazione delle

ITALIANO

telecamere a circuito chiuso (1) con i cavi telecamera (2).

1. Utilizzando il cavo splitter a 9 vie (3), collegare l'estremità maschio del connettore d'alimentazione all'estremità femmina del cavo d'alimentazione della telecamera (indicata in ROSSO) (2).
2. Collegare l'estremità singola del cavo splitter a 9 vie (3) al connettore d'alimentazione della scheda (4).
3. Collegare l'estremità di un cavo Ethernet (7) al DVR e l'altra estremità al router/punto d'accesso.
4. Collegare un'estremità del cavo BNC a RCA (6) allo schermo e l'altra estremità al DVR. In alternativa, è possibile utilizzare anche l'uscita VGA (cavo VGA non incluso).
5. Dato che una delle estremità del cavo della telecamera (2) è già collegato alla telecamera a circuito chiuso, prendere l'estremità libera del connettore BNC e collegarla ai rispettivi connettori d'ingresso BNC.
6. Collegare l'estremità maschio del cavo splitter a 9 vie (3) al connettore ingresso DC del DVR.
7. Collegare il cavo d'alimentazione (5) all'adattatore di corrente (4).
8. Inserire il cavo di alimentazione (5) in una presa elettrica.

Accesso al sistema:

Quando il sistema è bloccato, fare clic sul tasto a destra → "Menu principale", oppure sull'icona di collegamento nella schermata d'anteprima. Apparirà una interfaccia d'accesso utente Inserire il nome utente e la password nella finestra d'accesso (il nome predefinito è admin, senza password). L'accesso corretto si esegue inserendo i dati appropriati per nome utente e password corretta e premendo OK per la conferma. L'utente può quindi usare il sistema.

Godetevi l'uso di Conceptronic CCTV Surveillance Kit!
