MANUAL DE USUARIO CCTV Surveillance Kit CONCEPTRONIC

1. Contenido del paquete

El paquete contiene los siguientes artículos de Conceptronic Surveillance Kit:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
  • Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Instalación & Utilización

Instalación de la unidad HDD

- Quite los tornillos de la tapa superior de la DVR y retire la tapa.

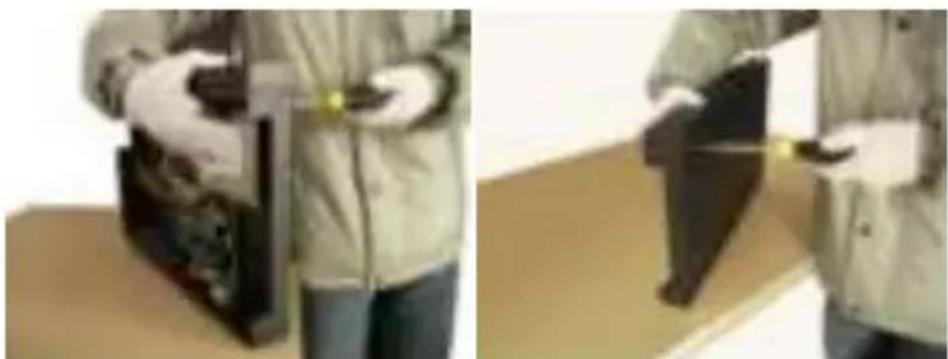

- Alinee la unidad HDD en la carcasa y apriete los tornillos de la parte inferior de la DVR.

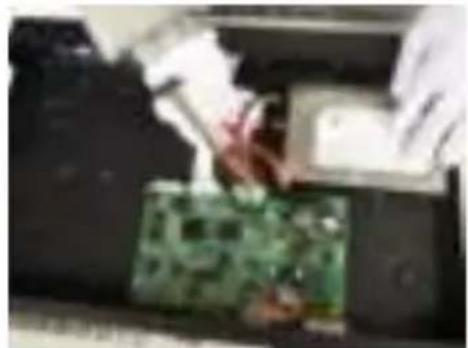

- Instale los cables de datos y de alimentación para el disco duro.

• Cierre la tapa superior y apriete los tornillos.

Nota: el disco duro SATA dentro de la DVR no admite la conexión en caliente. Conecte correctamente los cables en el disco duro antes de iniciar.

Instalación de los cables


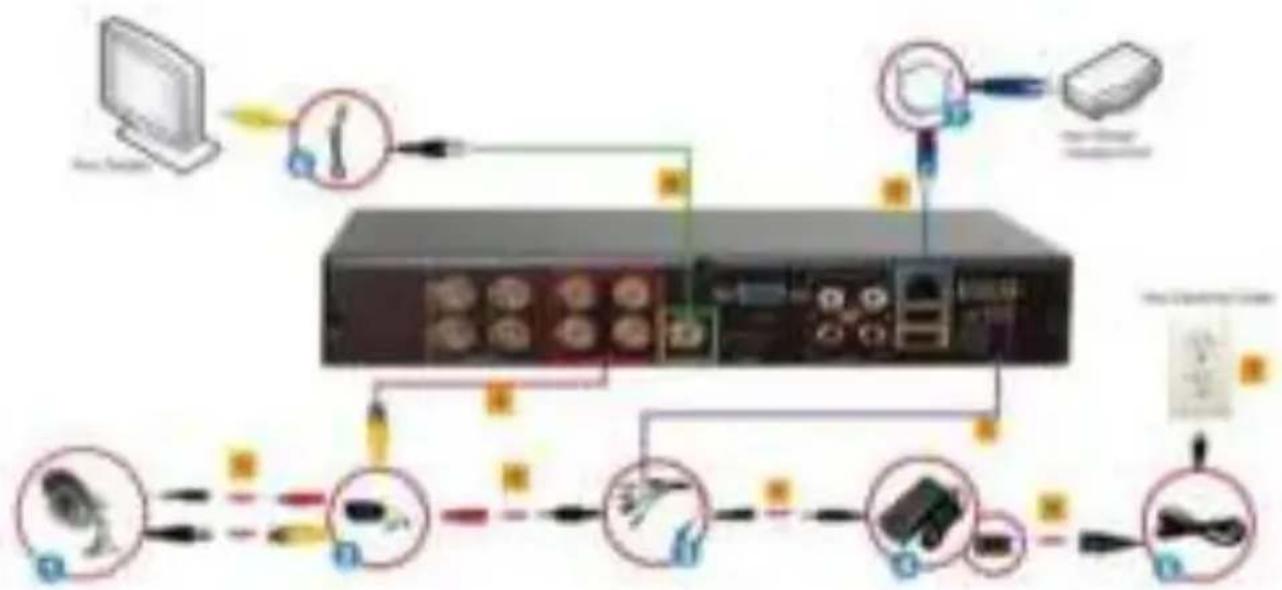

1. Conecte el conector BNC y el conector de alimentación de las cámaras CCTV

ESPANOL

(1) a los cables de la cámara (2).

1. Mediante el cable divisor de 9 tomas (3), conecte el extremo macho del conector de alimentación al extremo hembra del cable de la cámara del conector de alimentación (marcado en rojo) (2).
2. Conecte el extremo único del cable divisor de 9 tomas (3) al conector de alimentación del adaptador (4).
3. Conecte un extremo de un cable Ethernet (7) a la DVR y el otro extremo al punto del enrutador/acceso.
4. Conecte un extremo del conector BNC al cable RCA (6) a la pantalla y el otro extremo a la DVR. Como alternativa, también puede utilizar la salida VGA (cable VGA no incluido).
5. Dado que uno de los extremos del cable de la cámara (2) ya está conectado a la cámara CCTV, tome el extremo no conectado del conector BNC y conéctelo a los conectores de entrada BNC correspondientes.
6. Conecte el extremo macho del cable divisor de 9 tomas (3) a la clavija de entrada de corriente continua (CC) de la DVR.
7. Conecte el cable de alimentación (5) al adaptador de alimentación (4).
8. Enchufe el cable de alimentación (5) a una toma eléctrica.

Inicio de sesión del sistema:

cuando el sistema esté bloqueado, haga clic con el botón derecho del ratón→"Menú principal", o bien en el icono de acceso directo de la pantalla de vista previa. Aparecerá una interfaz de inicio de sesión de usuario. Introduzca el nombre de usuario y la contraseña en la ventana de inicio de sesión (el nombre predeterminado es admin, sin contraseña). El inicio de sesión se realizará correctamente cuando el usuario escriba un nombre de usuario y una contraseña correctos, y presione Aceptar para confirmar. El usuario ya puede utilizar el sistema.

Disfrute del uso de su Conceptronic CCTV Surveillance Kit.

Conceptronic Surveillance Kit
