C8CHCCTVKITD1080 - Câmera de vigilância CONCEPTRONIC - Manual de utilização gratuito

Tipo de produto	Kit de câmeras de vigilância HD
Marca	Conceptronic
Modelo	C8CHCCTVKITD1080
Resolução	1080p (1920 x 1080 pixels)
Número de câmeras	8 câmeras incluídas
Tipo de câmera	Câmera bullet externa
Visão noturna	Sim, até 30 metros
Ângulo de visão	90° (diagonal)
Índice de proteção	IP66 (resistente às intempéries)
Alimentação	12 V DC, adaptador de energia incluído
Consumo elétrico	24 W (total do kit)
Armazenamento	Disco rígido interno até 2 TB (não incluído)
Conectividade	BNC (cabo coaxial), saída HDMI/VGA
Funções inteligentes	Detecção de movimento, gravação programada
Áudio	Entrada de microfone e saída de áudio (mono)
Comprimento dos cabos	18 metros por câmera (incluído)
Dimensões de uma câmera	70 x 70 x 180 mm
Peso de uma câmera	450 g
Dimensões do DVR	260 x 220 x 55 mm
Peso do DVR	1,5 kg
Temperatura de operação	-10°C a +50°C
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Não abrir o gabinete. Confiar qualquer reparo a um profissional.
Peças de reposição e reparabilidade	Peças padrão disponíveis através do serviço ao cliente. Índice de reparabilidade: 7.8/10.
Informações gerais	Garantia de 2 anos. Fabricado na China.

Perguntas frequentes - C8CHCCTVKITD1080 CONCEPTRONIC

Como instalar o kit de câmeras Conceptronic C8CHCCTVKITD1080?

Conecte cada câmera ao DVR usando o cabo BNC fornecido. Conecte o DVR a um monitor via HDMI ou VGA e depois a um mouse USB para configuração. Siga o guia de início rápido para definir data, hora e gravação.

Qual é a resolução máxima das câmeras?

Cada câmera oferece resolução 1080p (1920 x 1080 pixels) em full HD, garantindo imagens nítidas e detalhadas.

Posso visualizar as câmeras remotamente pelo meu smartphone?

Sim, o DVR suporta acesso remoto via um aplicativo móvel dedicado (como Conceptronic View). Você precisa conectar o DVR ao roteador via cabo Ethernet e configurar o acesso remoto nas configurações de rede.

Como gravar as sequências?

O DVR possui um slot para disco rígido SATA (até 2 TB, não incluído). Você pode programar gravação contínua, por detecção de movimento ou conforme agendamento. As gravações podem ser visualizadas diretamente no DVR ou pelo aplicativo.

As câmeras são resistentes às intempéries?

Sim, elas possuem índice de proteção IP66, o que as torna à prova de chuva e poeira, adequadas para uso externo.

Qual é a distância máxima de visão noturna?

As câmeras são equipadas com LEDs infravermelhos permitindo visão noturna de até 30 metros na escuridão total.

Como limpar as câmeras?

Use um pano macio e seco para limpar suavemente o gabinete. Evite produtos químicos ou abrasivos que possam danificar o revestimento.

O que fazer em caso de falha?

Verifique primeiro as conexões e a alimentação. Se o problema persistir, entre em contato com o serviço ao cliente da Conceptronic. Nunca abra o DVR ou as câmeras você mesmo; a garantia será anulada.

Posso adicionar câmeras adicionais?

O DVR suporta até 8 canais. Se você já tem 8 câmeras, não pode adicionar mais. Caso contrário, você pode comprar câmeras compatíveis adicionais (modelo recomendado: Conceptronic CAMSHDD).

Quais cabos são fornecidos?

Cada câmera vem com um cabo combo BNC/alimentação de 18 metros, permitindo conectar facilmente a câmera ao DVR sem conexão adicional.

MANUAL DE UTILIZADOR C8CHCCTVKITD1080 CONCEPTRONIC

1. Conteúdo da embalagem

A embalagem do Conceptronic CCTV Surveillance Kit contém os seguintes itens:

• DVR x 1
• USB Mouse x 1
• Camera x 4
  • 18.3m BNC Cables x 4
  • Power Splitter Cable x 1
• Power Adaptor x 1
• Multi language quick installation guide x 1
• Software CD x 1

2. Instalação & Utilização

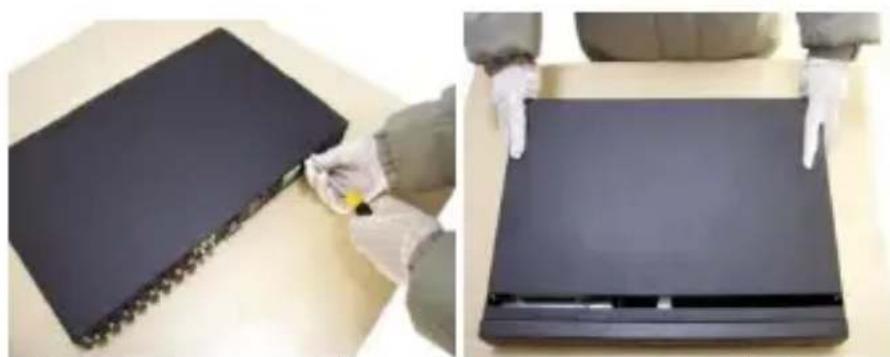

Instalação do HDD

- Alinhe o HDD na caixa e aperte os parafusos na parte inferior do DVR.

PORTUGUÊS

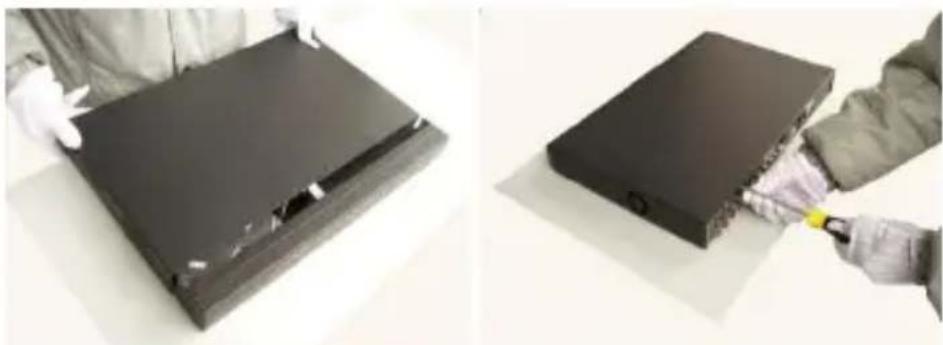

- Instale o cabo de dados e de alimentação para o disco rígido.

- Volte a colocar a tampa superior e aperte os parafusos.

Nota: O disco rígido SATA no interior do DVR não suporta hot plugging. Ligue correctamente os cabos ao disco rígido antes do arranque.

Instalação dos cabos

1. Ligue o conector BNC e o conector de alimentação das câmaras do circuito fechado de televisão (1) aos cabos das câmaras (2).
2. Utilizando o cabo divisor com 9 saídas (3) ligue a extremidade macho do

PORTUGUÊS

conector de alimentação à extremidade fêmea do cabo da câmara do conector de alimentação (indicado a VERMELHO) (2).

1. Ligue a extremidade simples do cabo divisor com 9 saídas (3) ao conector de alimentação do adaptador (4).
2. Ligue uma extremidade de um cabo Ethernet (7) ao DVR e a outra extremidade ao seu router/ponto de acesso.
3. Ligue uma extremidade do cabo RCA (6) ao monitor e a outra extremidade ao DVR. Em alternativa, pode igualmente utilizar a saída VGA (cabo VGA não incluído).
4. Visto que uma extremidade do cabo das câmaras (2) já se encontra ligado à câmara do circuito fechado de televisão, ligue a extremidade não ligada do conector BNC aos respectivos conectores de entrada BNC.
5. Ligue a extremidade macho do cabo divisor com 9 saídas (3) à ficha de entrada de energia CC do DVR.
6. Ligue o cabo de alimentação (5) ao transformador (4).
7. Ligue o cabo de alimentação (5) a uma tomada eléctrica.

Início de sessão no sistema:

Quando o sistema está bloqueado, clique no botão direito→"Menu principal", ou clique no ícone do atalho no ecrã de pré-visualização. Será apresentada uma interface de início de sessão do utilizador. Introduza o nome de utilizador e a respectiva palavra-passe na janela de início de sessão (o nome predefinido é admin, sem palavra-passe). Ao introduzir correctamente um nome de utilizador e respectiva palavra-passe, confirmando de seguida ao premir o botão OK, a sessão será iniciada com êxito. O utilizador pode, então, navegar pelo sistema.

Desfrute do seu Conceptronic CCTV Surveillance Kit!
