C150BRS4 - Router CONCEPTRONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze router
Merk	Conceptronic
Model	C150BRS4
Wi-Fi norm	802.11n (150 Mbps)
Frequentieband	2,4 GHz
LAN-poorten	4 RJ-45 poorten 10/100 Mbps
WAN-poort	1 RJ-45 poort 10/100 Mbps
Draadloze beveiliging	WPA-PSK/WPA2-PSK (gemengde modus), WPS
Functies	DHCP-server, NAT, Firewall, UPnP, Virtuele server, DMZ
Voeding	12 V DC, 1 A
Afmetingen (ongeveer)	140 x 90 x 30 mm
Gewicht (ongeveer)	150 g
Bedrijfstemperatuur	0 tot 40 °C
Luchtvochtigheid bij gebruik	10 tot 90% (niet condenserend)
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen vloeibare of schurende producten.
Reserveonderdelen en reparatiemogelijkheden	Geen toegankelijke reserveonderdelen. Neem voor problemen contact op met de technische ondersteuning.
Inhoud van de doos	Router, 12 V voeding, netwerkkabel, cd-rom, snelle installatiegids, garantiekaart

Veelgestelde vragen - C150BRS4 CONCEPTRONIC

Hoe configureer ik de router voor de eerste keer?

Sluit de voeding en de netwerkkabel aan tussen de router en uw modem. Sluit uw computer aan op een LAN-poort. Open een browser en ga naar http://192.168.0.1. Gebruik admin/admin als gebruikersnaam/wachtwoord. Volg de snelle configuratiewizard.

Wat is het standaard IP-adres van de router?

Het standaard IP-adres is 192.168.0.1. U kunt het via een browser openen om de router te configureren.

Hoe zet ik de router terug naar fabrieksinstellingen?

Houd de Reset-knop aan de achterkant van de router ongeveer 10 seconden ingedrukt totdat het stroomlampje knippert. De router start opnieuw op met de standaardinstellingen.

Hoe beveilig ik mijn Wi-Fi-netwerk?

Standaard is het netwerk beveiligd met WPA-PSK/WPA2-PSK. De sleutel staat op het label onder de router. U kunt deze sleutel wijzigen via de configuratie-interface onder General Setup > Wireless.

Wat moet ik doen als ik het admin-wachtwoord ben vergeten?

Zet de router terug naar fabrieksinstellingen door de Reset-knop ingedrukt te houden. Het wachtwoord wordt dan weer admin.

Hoe verbind ik een draadloos apparaat via WPS?

Druk op de WPS-knop aan de achterkant van de router en activeer WPS op uw apparaat (fysieke knop of software). De verbinding wordt automatisch binnen 120 seconden tot stand gebracht.

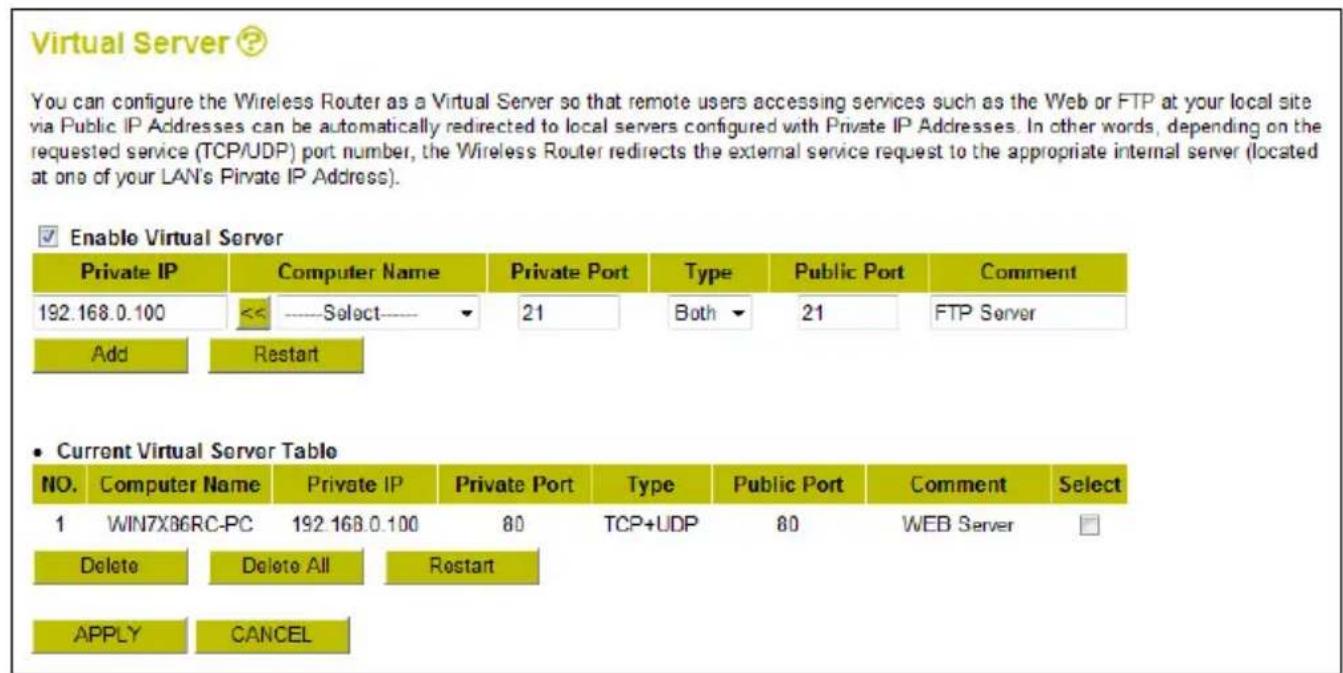

Hoe open ik een poort voor een lokale server?

Ga naar de interface, naar General Setup > NAT > Virtual Server. Schakel de regel in, voer het lokale IP-adres, de privépoort, de openbare poort en het type (TCP/UDP) in. Klik op Add en vervolgens op Apply.

Het LAN-lampje gaat niet branden, wat moet ik doen?

Controleer of de netwerkkabel goed is aangesloten op de router en de computer. Zorg ervoor dat de computer aan staat en de netwerkverbinding is ingeschakeld. Probeer een andere LAN-poort.

Hoe werk ik de firmware van de router bij?

Download de firmware van de website van Conceptronic. Log in op de interface, ga naar Tools > Firmware Upgrade, selecteer het bestand en klik op Upgrade. Schakel de stroom niet uit tijdens de update.

Welke WAN-verbindingstypen worden ondersteund?

De router ondersteunt Dynamisch IP, Statisch IP, PPPoE, PPTP en L2TP. Selecteer het type dat overeenkomt met uw internetprovider in de configuratiewizard.

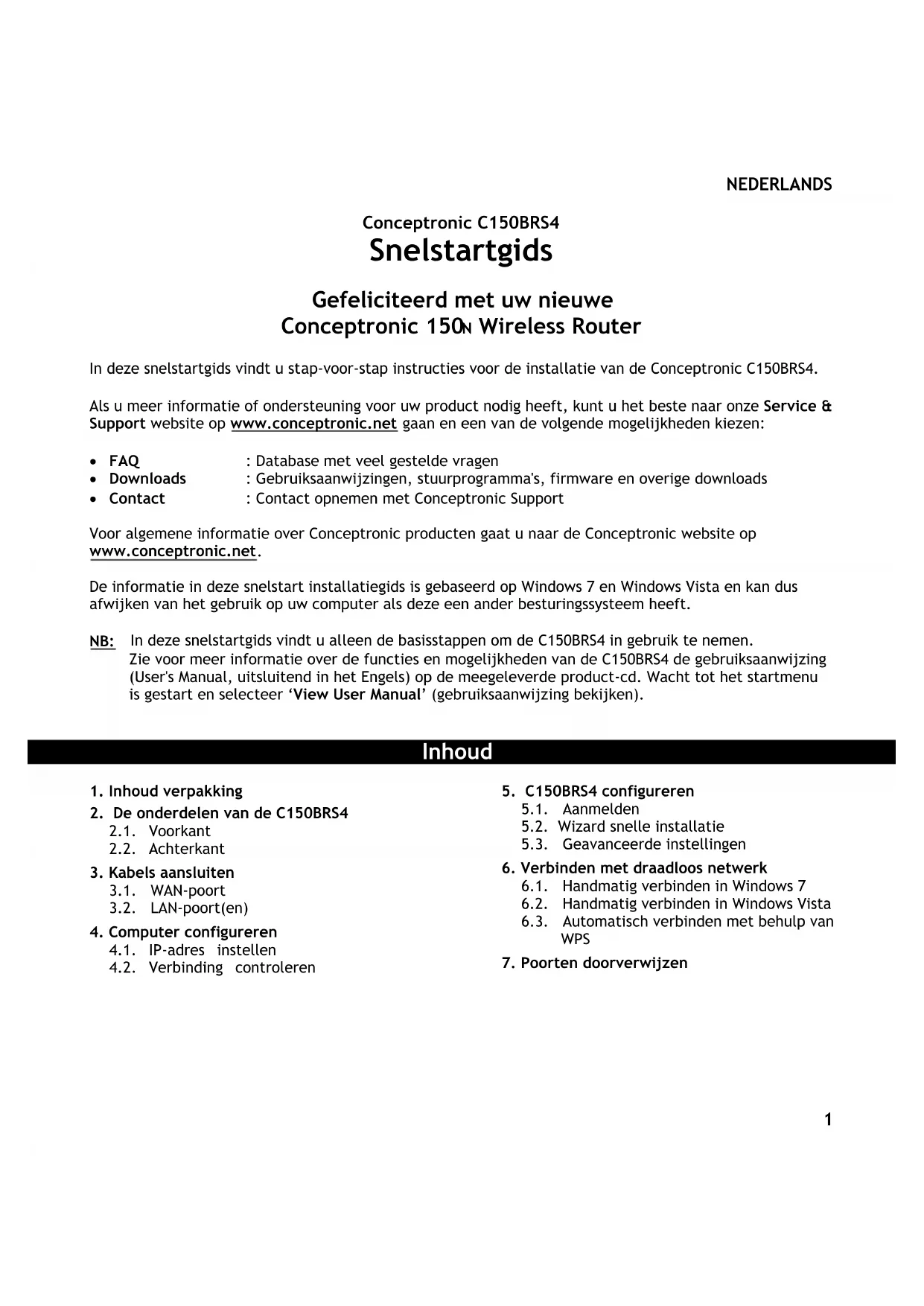

GEBRUIKSAANWIJZING C150BRS4 CONCEPTRONIC

Gefeliciteerd met uw nieuwe

Conceptronic 150N Wireless Router

In deze snelstartgids vindt u stap-voor-stap instructies voor de installatie van de Conceptronic C150BRS4.

Als u meer informatie of ondersteuning voor uw product nodig heeft, kunt u het beste naar onze Service & Support website op www.conceptronic.net gaan en een van de volgende mogelijkheden kiezen:

• FAQ: Database met veelgestelde vragen
• Downloads: Gebruiksaanwijzingen, stuurprogramma's, firmware en overige downloads
• Contact: Contact opnemen met Conceptronic Support

Voor algemene informatie over Conceptronic producten gaat u naar de Conceptronic website op www.conceptronic.net.

De informatie in deze snelstartinstallatiegids is gebaseerd op Windows 7 en Windows Vista en kan dus afwijken van het gebruik op uw computer als deze een ander besturingssysteem heeft.

NB: In deze snelstartgids vindt u alleen de basisstappen om de C150BRS4 in gebruik te nemen. Zie voor meer informatie over de functies en mogelijkheden van de C150BRS4 de gebruiksaanwijzing (User's Manual, uitsluitend in het Engels) op de meegeleverde product-cd. Wacht tot het startmenu is gestart en selecteer 'View User Manual' (gebruiksaanwijzing bekijken).

Inhoud

1. Inhoud verpakking
2. De onderdelen van de C150BRS4

2.1. Voorkant 2.2. Achterkant

1. Kabels aansluiten

3.1. WAN-poort 3.2. LAN-poort(en)

1. Computer configureren

4.1. IP-adres instellen 4.2. Verbinding controleren

1. C150BRS4 configureren

5.1. Aanmelden 5.2. Wizard snelle installatie 5.3. Geavanceerde instellingen

1. Verbinden met draadloos netwerk

6.1. Handmatig verbinden in Windows 7 6.2. Handmatig verbinden in Windows Vista 6.3. Automatisch verbinden met behulp van WPS

1. Poorten doorverwijzen

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic 150N Wireless Router:

• Conceptronic C150BRS4 - 150N Wireless Router Netvoeding 12V gelijkstroom, 1A Netwerkkabel Product-cd
• Deze meertalige snelstart installatiegids
• Garantiekaart en boekje CE-verklaring

2. De onderdelen van de C150BRS4

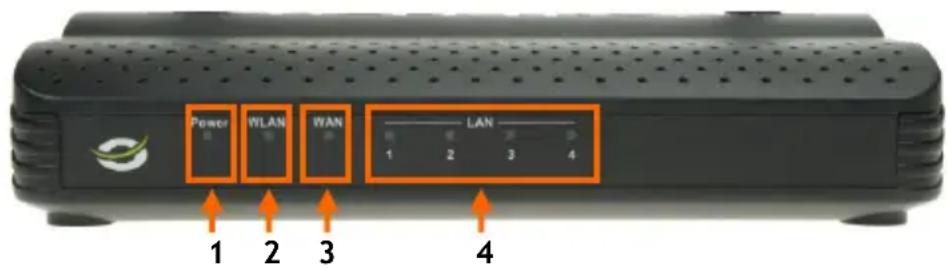

2.1 Voorpaneel

Nr.	Beschrijving	Status	Betekenis	status
1.	Aan/uit-lampje	UIT	Het apparaat staat uit
		AAN	Het apparaat staat aan
2	WLAN/WPS-lampje	UIT	Draadloos netwerk staat uit
		AAN - CONTINU	WPS-functie voor draadloos netwerk staat aan
		AAN - KNIPPERT	Er worden gegevens ontvangen/verzonden via de draadloze verbinding
3.	WAN-lampje	UIT	WAN-poort (internet) is nicht verbonden
		AAN - CONTINU	WAN-poort is verbonden
		AAN - KNIPPERT	Er worden gegevens ontvangen/verzonden via de WAN-poort
4	LAN-lampjes(1, 2, 3, 4)	UIT	LAN-netwerkpoort (local network) is nicht verbonden
		AAN - CONTINU	LAN-netwerkpoort is verbonden
		AAN - KNIPPERT	Er worden gegevens ontvangen/verzonden via de LAN-networkkoort

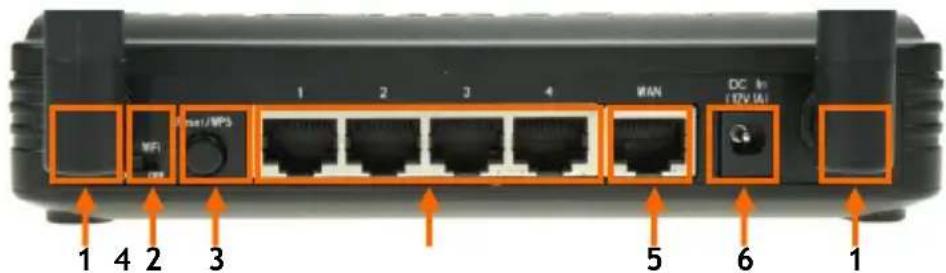

2.2 Achterpaneel

Nr. Beschrijving

Betekenis

1 Antennes (2x) 2 Radio aan/uit-schakelaar 3 Reset/WPS-knop 4 LAN-poorten (1-4) 5 WAN-poort 6 Stroomingang Hier sluit u de netvoeding aan op de router

Twee vaste antennes voor draadloze verbindingen

Radio voor draadloze verbindingen aan- of uitzetten

WPS-functie aanzetten (kort indrukken) of resetten (ingedrukt houden)

Hier sluit u computer(s)/netwerkapparatuur aan op de router

Hier sluit u uw breedband internetmodem aan op de router

3. Kabels aansluiten

Sluit de netvoeding aan op de stroomingang aan de achterkant van de C150BRS4 en op een stopcontact. Het aan/uit-lampje aan de voorkant van de C150BRS4 gaat aan.

3.1 WAN-poort

Verbind de C150BRS4 via een netwerkkabel met uw breedband internetmodem. Het WAN-lampje aan de voorkant van de C150BRS4 staat aan.

NB:

Als het WAN-lampje aan de voorkant van de C150BRS4 niet aan gaat, moet u ervoor zorgen dat:

• de C150BRS4 aan staat (aan/uit-lampje brandt),
• uw breedband internetmodem aan staat,
• de netwerkkabel tussen de twee apparaten goed is aangesloten.

3.2 LAN-poort(en)

Sluit een netwerkkabel aan op een van de vier LAN-poorten aan de achterkant van de C150BRS4 en op de netwerkaansluiting van uw computer.

Het LAN-lampje van de gebruikte LAN-poort gaat branden om aan te geven dat er verbinding is met de computer. (Uw computer moet zijn opgestart en de LAN-aansluiting van de computer moet zijn ingeschakeld.)

4. Computer configureren

4.1 IP-adres instellen

De C150BRS4 heeft een ingebouwde DHCP-server. De DHCP-server kent automatisch een IP-adres toe aan iedere aangesloten computer als de netwerkverbinding van de betreffende computer is ingesteld om automatisch een IP-adres te laten toewijzen.

De meeste computers zijn standaard zo geconfigureerd dat ze zich automatisch een IP-adres laten toewijzen. Wanneer dit niet het geval is, moet u de computer configureren om automatisch een IP-adres te laten toewijzen door de onderstaande aanwijzingen op te volgen.

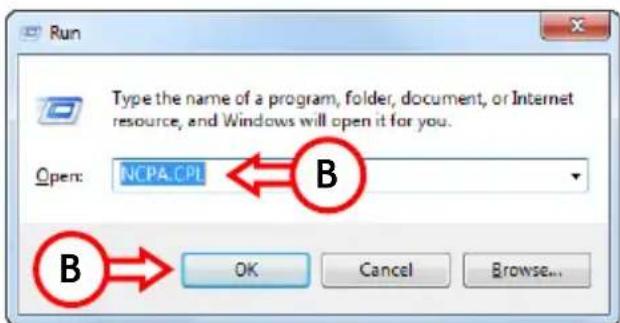

A. Klik op de 'Start'-knop van Windows en selecteer 'Alle programma's', 'Bureau-accessoires', 'Uitvoeren'. B. Geef de opdracht 'NCPA.CPL' in en klik op 'OK'.

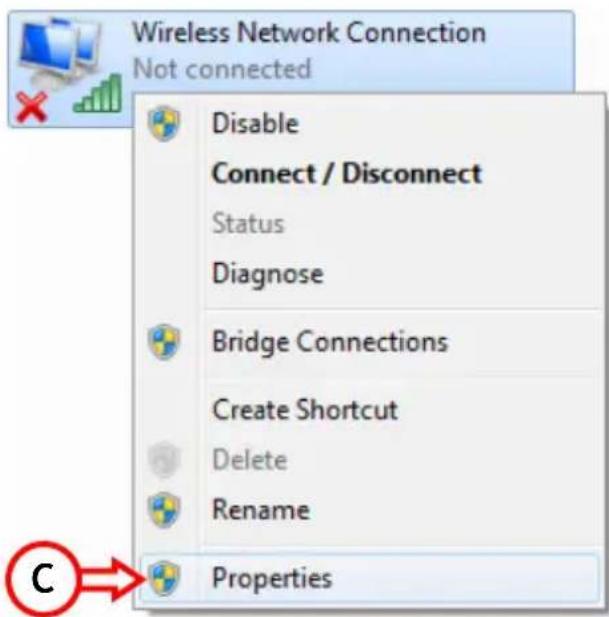

Het venster 'Netwerkverbindingen' wordt getoond. C. Klik met de rechter muisknop op 'LAN-verbinding' of 'Draadloze netwerkverbinding' (afhankelijk van de gebruikte aansluiting) en selecteer 'Eigenschappen'.

Het eigenschappenvenster van de gekozen netwerkaansluiting (LAN of draadloos) wordt getoond.

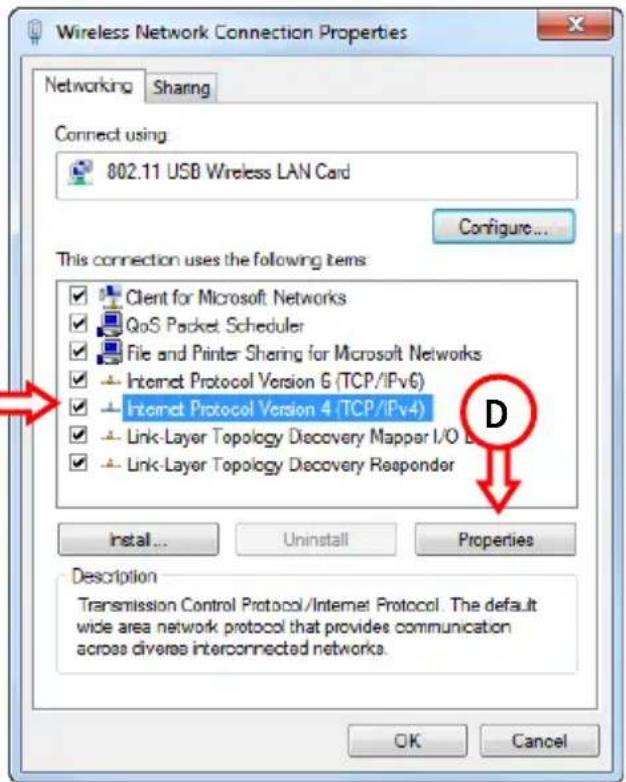

D. Selecteer 'Internet Protocol versie 4 (TCP/IPv4)' en klik op 'Eigenschappen'.

Het eigenschappenvenster van Internet Protocol versie 4 (TCP/IPv4) wordt getoond.

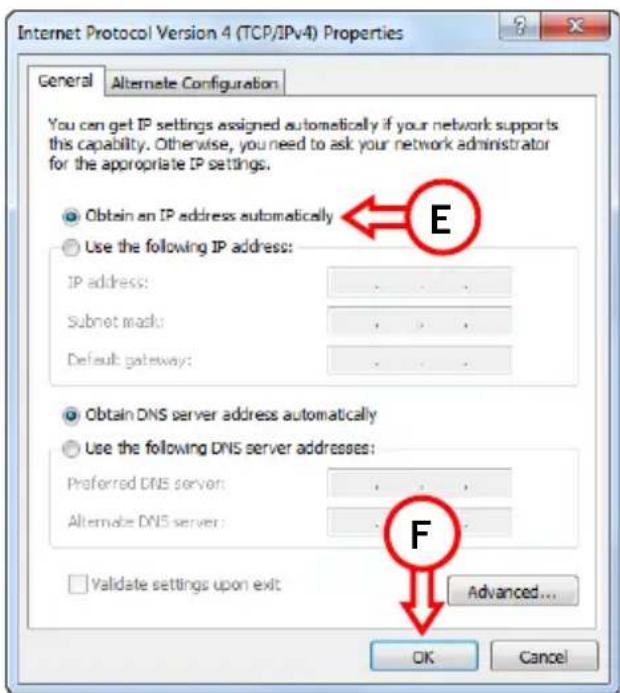

E. Kies in het eigenschappenvenster voor 'Automatisch een IP-adres laten toewijzen' en klik op 'OK' om de instellingen op te slaan. F. Klik in het eigenschappenvenster van Internet Protocol versie 4 (TCP/IPv4) op 'OK' om de instellingen op te slaan.

NEDERLANDS

4.2 Verbinding controleren

Met de 'Opdrachtprompt' van Windows kunt u nagaan of uw netwerkaansluiting (via kabel of draadloos) een correct IP-adres heeft gekregen. Het volgende voorbeeld is gebaseerd op Windows 7 en op Vista met Service Pack 1. Om de onderstaande stappen te kunnen uitvoeren, moet u onder Windows 7 en Vista over administrator-toegangsrechten beschikken.

A. Klik op de 'Start'-knop van Windows en selecteer 'Alle programma's' gevolgd door 'Bureau-accessoires', klik met de rechter muisknop op 'Opdrachtprompt' en selecteer 'Als administrator uitvoeren'.

Als u een waarschuwing krijgt, moet u deze accepteren door op 'Verder gaan' of 'Ja' te klikken.

Het venster Opdrachtprompt verschijnt. Controleer of de titelbalk van het opdrachtpromptvenster aangeeft: 'Administrator: Opdrachtprompt'. Wanneer 'Administrator' niet wordt aangegeven, heeft u niet de administrator-rechten die u nodig hebt voor de volgende stappen en moet u stap A opnieuw uitvoeren.

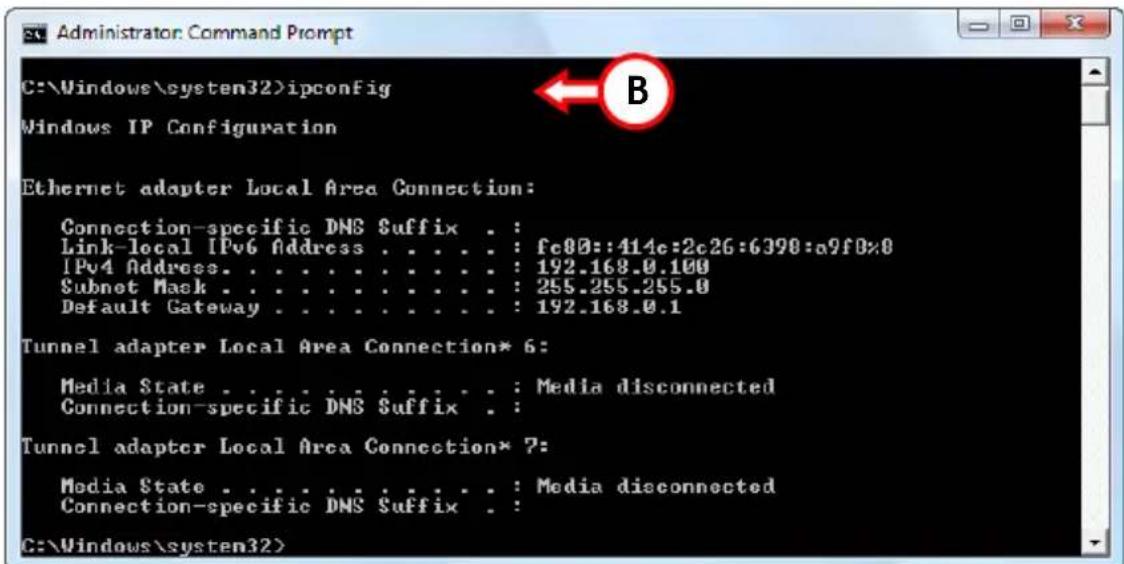

B. Geef de opdracht 'IPCONFIG' in en druk op 'ENTER' op uw toetsenbord.

U moet nu de volgende informatie zien:

IPv4-adres : 192.168.0.xxx (xxx is een getal tussen 100 en 199)

Subnetmasker : 255.255.255.0

Standaardgateway : 192.168.0.1

Als de getoonde informatie overeenkomt met het bovenstaande, kunt u verdergaan met de configuratie van het apparaat in hoofdstuk 5.

Als de getoonde informatie niet overeenkomt met het bovenstaande (bijv. als uw IP-adres 169.254.xxx.xxx is), moet u de volgende stappen uitvoeren:

1. Haal de stroomkabel uit de router en doe hem er weer in.
2. Verwijder de netwerkkabel tussen de router en uw computer en sluit de netwerkkabel opnieuw aan.

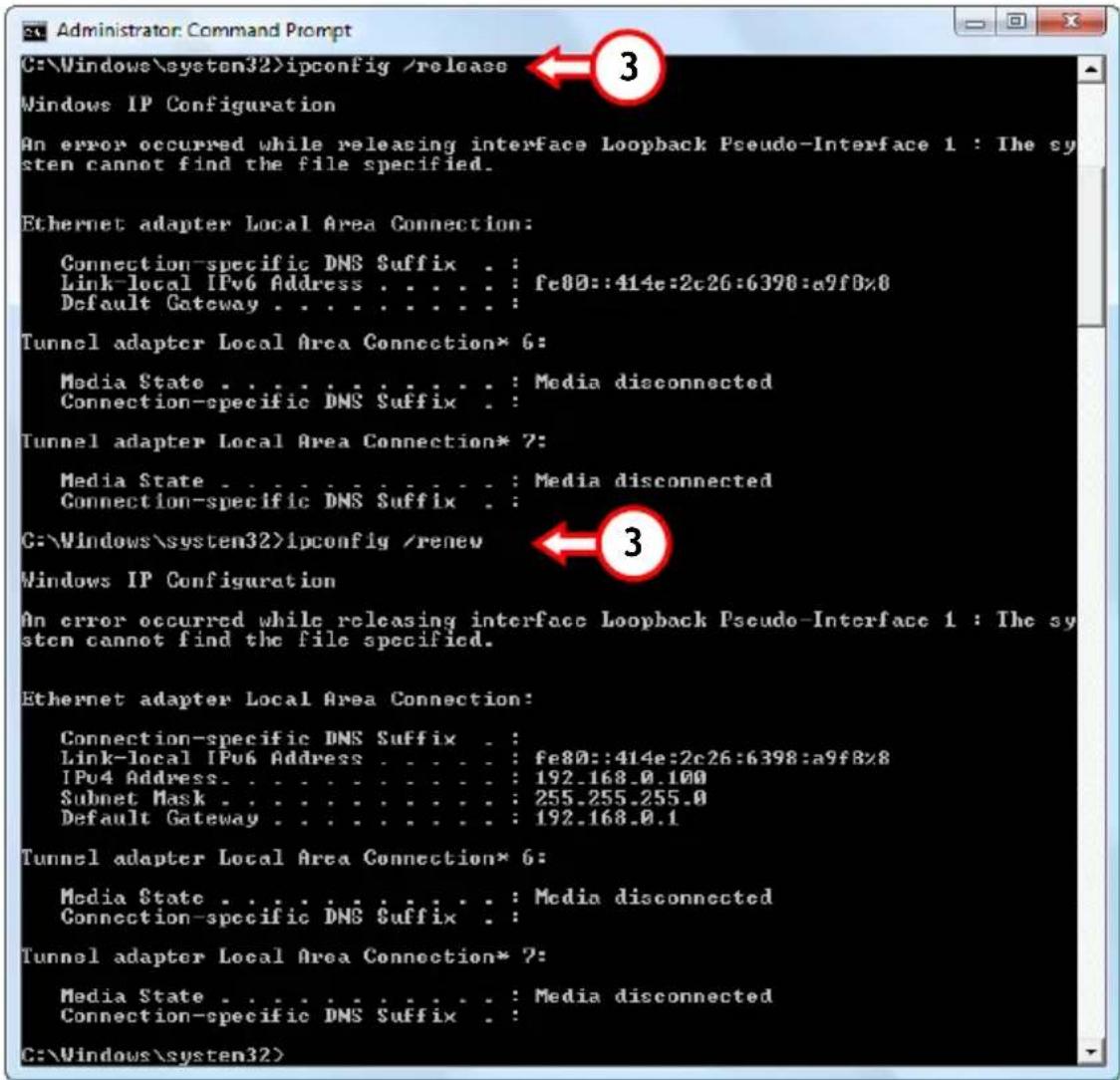

3. Vernieuw het IP-adres van uw computer door middel van de volgende opdrachten in de Opdrachtprompt:

IPCONFIG /RELEASE : om een incorrect IP-adres vrij te geven.

IPCONFIG /RENEW : om het IP-adres te vernieuwen.

Als u het probleem met het IP-adres niet kunt oplossen met de bovenstaande stappen, kunt u de standaard fabrieksinstellingen herstellen met behulp van de reset-knop aan de zijkant van het apparaat.

Houd de reset-knop ingedrukt tot het aan/uit-lampje begint te knipperen (ca. 10 seconden). De router start nu automatisch opnieuw op en de standaard fabrieksinstellingen worden teruggezet. Wanneer het statuslampje weer continu brandt, herhaalt u stap B om uw IP-adres te vernieuwen.

NB: Als het probleem blijft voorkomen, controleer dan of alle kabels goed zijn aangesloten. De WAN-poort moet op uw breedband internetmodem zijn aangesloten en de LAN-poort op de computer. Als u de kabels niet goed aansluit, krijgt u geen correct IP-adres.

5. C150BRS4 configureren

In dit hoofdstuk leest u hoe u de C150BRS4 kunt configureren met de ingebouwde installatiewizard. Wanneer de stappen uit dit hoofdstuk zijn uitgevoerd, zijn de belangrijkste functies van uw router ingesteld.

5.1 Aanmelden

De configuratie van de C150BRS4 is webgebaseerd. Dit betekent dat u de instellingen van de C150BRS4 kunt veranderen vanaf elke ermee verbonden computer die over een internetbrowser beschikt.

NB: We raden u aan geen draadloze verbindingen te gebruiken terwijl de instellingen van de C150BRS4 worden aangepast, omdat bij het wijzigen van bepaalde instellingen bestaande verbindingen worden verbroken. Daarom raden we u met klem aan hiervoor een computer te gebruiken die met een netwerkkabel op de C150BRS4 is aangesloten.

Om u bij de C150BRS4 aan te melden, voert u de volgende stappen uit:

A. Start uw internetbrowser (zoals: Internet Explorer, Firefox, Safari of Chrome). B. Geef het IP-adres van de router in in de adresbalk van uw internetbrowser. Standaard: http://192.168.0.1/

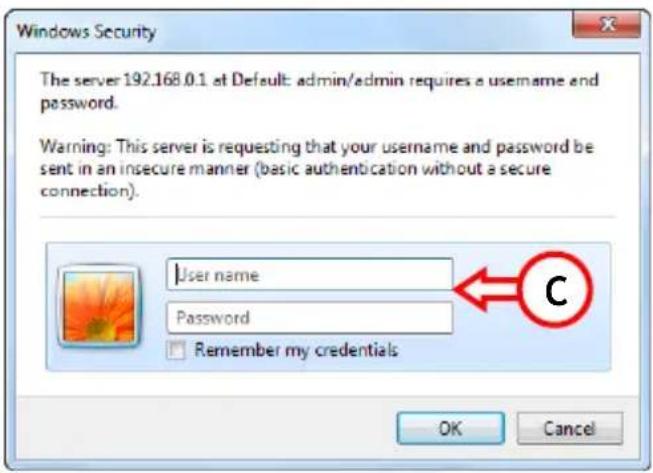

Nu verschijnt een aanmeldvenster waarin om een gebruikersnaam en wachtwoord wordt gevraagd.

C. Geef de gebruikersnaam en het wachtwoord in en klik op 'OK' om de webgebaseerde configuratie te starten. Standaard gebruikersnaam: admin. Standaard wachtwoord: admin.

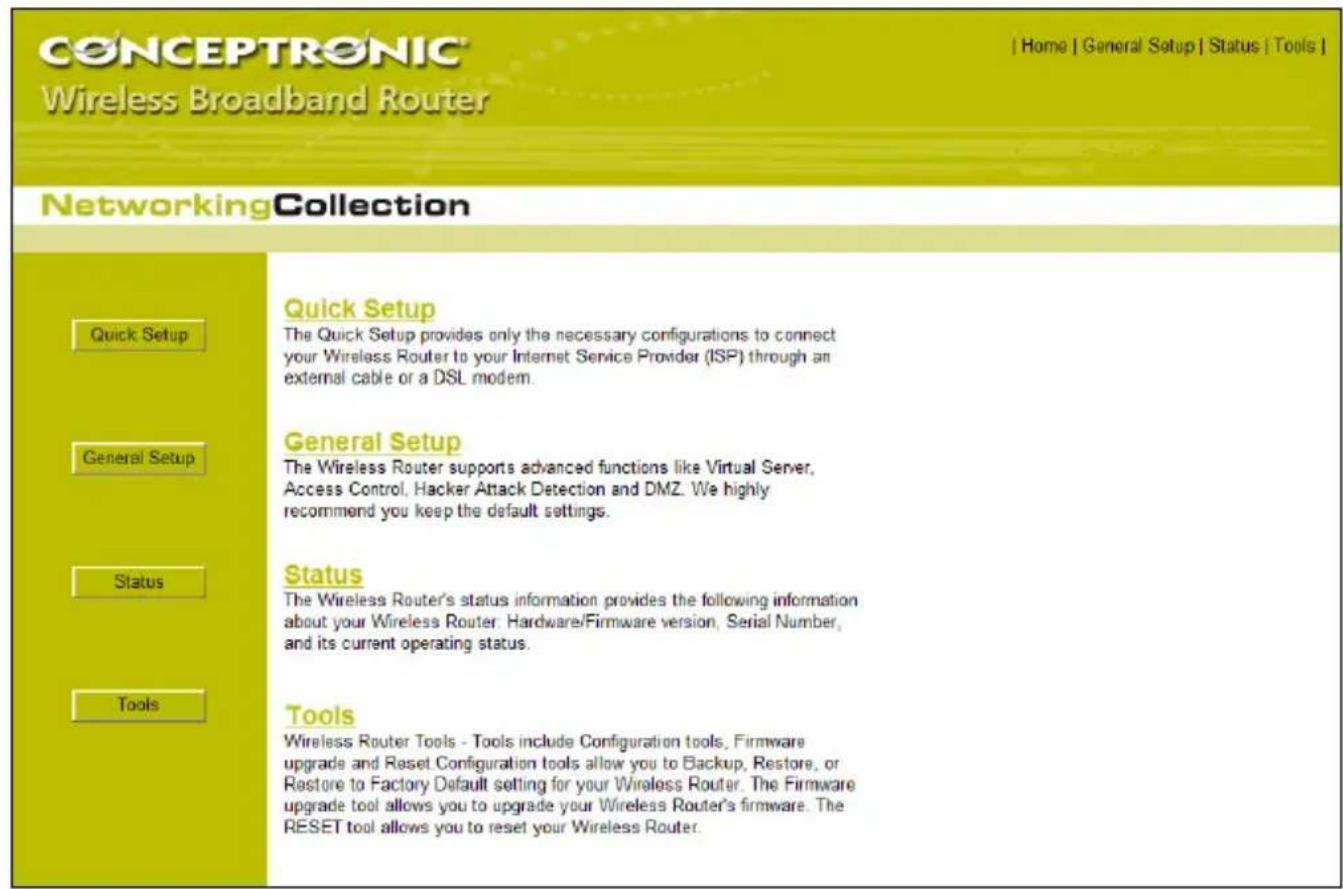

Wanneer de gebruikersnaam en het wachtwoord correct zijn, toont de router de hoofdpagina:

Vanaf de hoofdpagina kunt u gemakkelijk een van de vier belangrijke opties van de C150BRS4 webconfiguratie kiezen:

• Quick Setup (Snelle installatie): De C150BRS4 snel instellen voor eerste gebruik (zie hoofdstuk 5.2).
• General Setup (Algemene installatie): Geavanceerde instellingen aanpassen (zie hoofdstuk 5.3).
• Status: De status van de router, verbonden clientapparaten en logbestanden bekijken.
• Tools (Extra): Instellingen opslaan, firmware bijwerken of router herstarten.

NB: Het is altijd mogelijk de belangrijke opties (behalve Quick Setup) te kiezen via de keuzes rechtsboven op de pagina. U kunt ook naar de hoofdpagina teruggaan door op 'Home' te klikken.

5.2 Wizard voor snelle installatie

De 'Quick Setup'-wizard leidt u stap voor stap door de basisinstellingen van de C150BRS4.

NB: Voordat u met de 'Quick Setup'-wizard begint, moet u zorgen dat u alle informatie over uw internetaansluiting bij de hand heeft. Bijvoorbeeld: verbindingstype, accountgegevens, etc.

NB: In dit hoofdstuk geldt het volgende: als u niet weet welke instelling u moet kiezen voor uw internetverbinding of als u de juiste informatie niet heeft, moet u de documentatie van uw internetverbinding raadplegen of contact opnemen met uw internetprovider.

A. Klik op de hoofdpagina op 'Quick Setup'.

B. Uit het oogpunt van systeembeheer is het buitengewoon belangrijk dat bij de gebeurtenissen in het logbestand de juiste datum/tijd worden aangegeven.

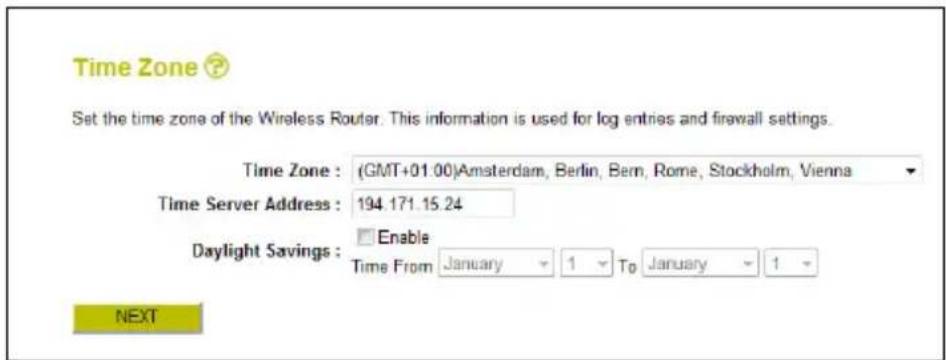

Selecteer de juiste tijdzone en wijzig desgewenst het adres van de time server (tijdserver) en/of schakel daylight savings time (zomertijd) in.

Klik daarna op de knop 'Next' (Volgende) om door te gaan.

C. Selecteer het WAN Type (type internetverbinding) dat overeenkomt met de gegevens van uw provider.

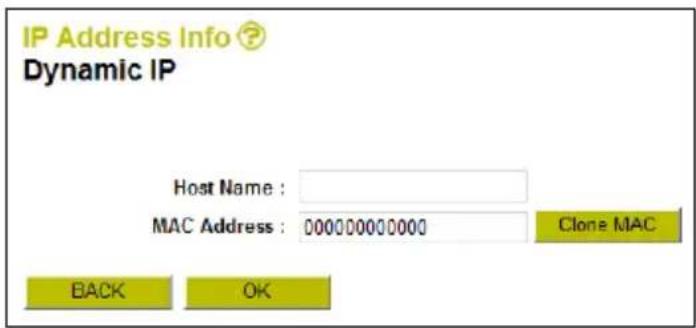

1. Dynamic IP

Sommige providers hebben een specifieke Host Name voor hun verbindingen. Als dit van toepassing is op uw aansluiting, moet u hier de Host Name ingeven.

Sommige providers staan slechts 1 specifiek MAC-adres toe voor verbinding met internet te maken. Als dat voor u het geval is, kunt u ofwel het MAC-adres klonen van de computer waarmee u verbinding heeft gemaakt met internet (door op de knop 'Clone MAC' te klikken), ofwel het MAC-adres handmatig ingeven.

Klik daarna op de knop 'OK' om verder te gaan.

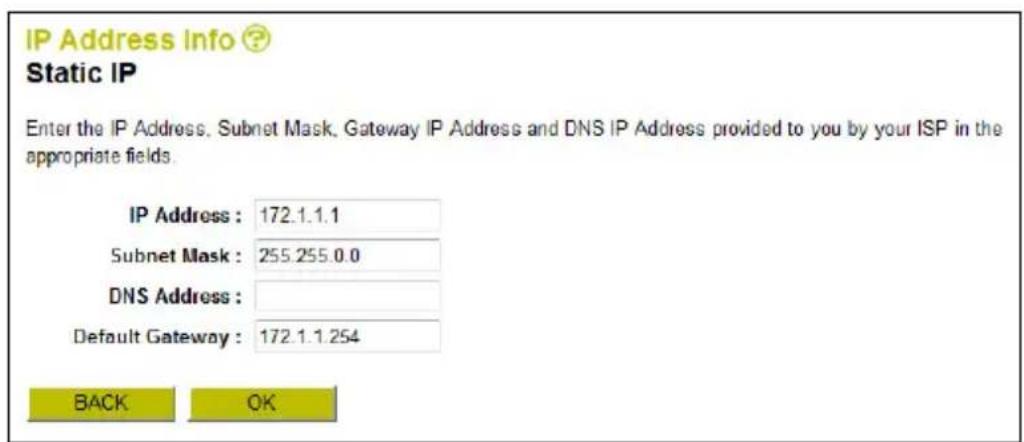

2. Static IP

Geef in de betreffende velden de statische IP-instellingen in die u van uw provider heeft gekregen.

Klik daarna op de knop 'OK' om verder te gaan.

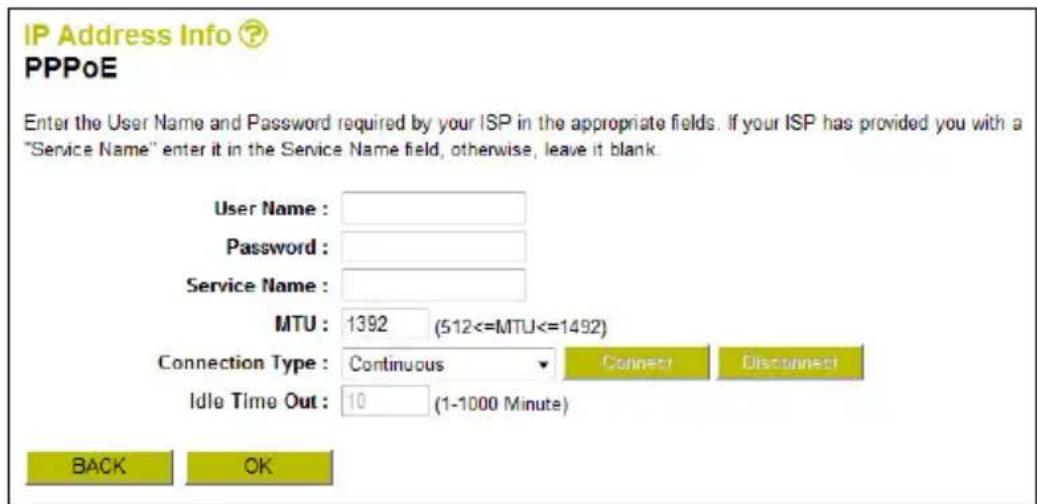

3. PPPoE

Geef in de betreffende velden de PPPoE-instellingen in die u van uw provider heeft gekregen.

Klik daarna op de knop 'OK' om verder te gaan.

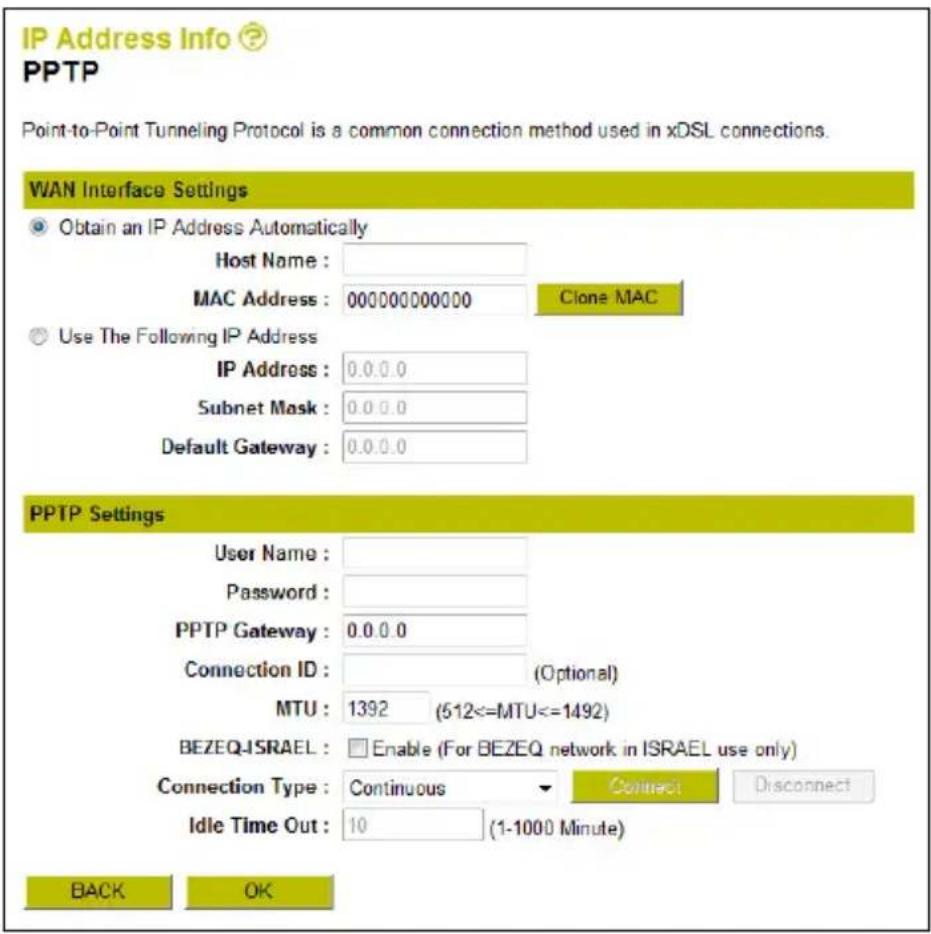

4. PPTP

Geef in de betreffende velden de PPTP-instellingen in die u van uw provider heeft gekregen.

Klik daarna op de knop 'OK' om verder te gaan.

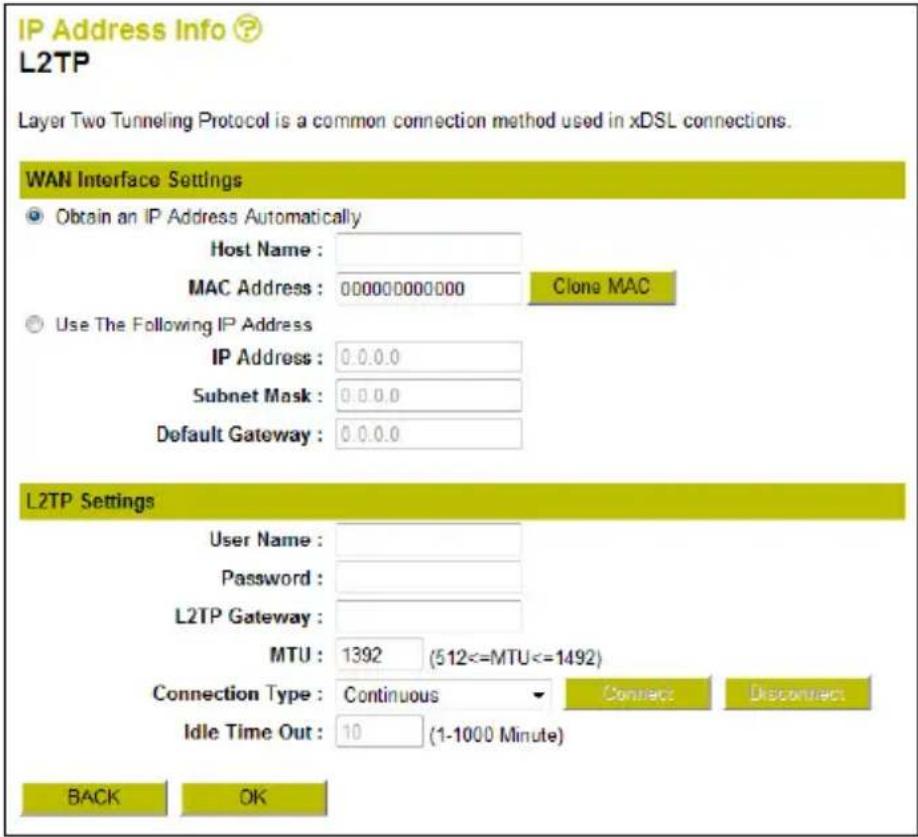

5. L2TP

Geef in de betreffende velden de L2TP-instellingen in die u van uw provider heeft gekregen.

Klik daarna op de knop 'OK' om verder te gaan.

NEDERLANDS

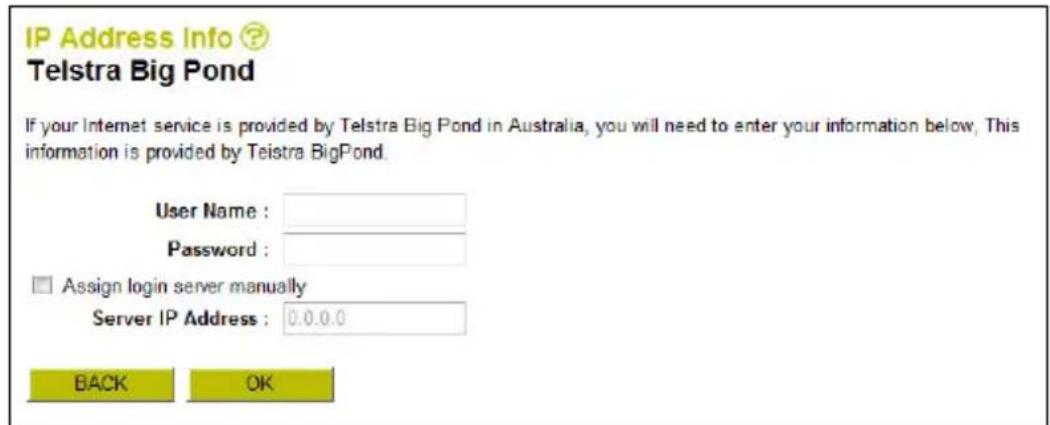

6. Telstra Big Pond

Geef in de betreffende velden de statische IP-instellingen in die u van uw provider heeft gekregen.

Klik daarna op de knop 'OK' om verder te gaan.

D. De instellingen worden automatisch opgeslagen.

Klik op de knop 'Apply' (Toepassen) om de router te herstarten.

NB: Nadat u instellingen van de C150BRS4 heeft gewijzigd, moet u altijd tussen twee mogelijkheden kiezen:

• Continue (Verder gaan): Doorgaan met wijzigen van instellingen (nieuwe instellingen worden nog niet vastgelegd).
• Apply (Toepassen): Alle wijzigingen worden opgeslagen, de router wordt automatisch herstart en de nieuwe instellingen worden in gebruik genomen.

NB: Het draadloze netwerk van de C150BRS4 wordt standaard beveiligd met WPA-PSK/WPA2-PSK encryptie (mixed mode). Dit betekent dat u het draadloze netwerk niet handmatig hoeft te beveiligen. Zie hoofdstuk 5.3 als u de beveiligingsinstellingen van de C150BRS4 handmatig wilt aanpassen.

5.3 Geavanceerde instellingen

In deze snelstartgids vindt u alleen de basisstappen om uw C150BRS4 in gebruik te nemen. Zie voor geavanceerde instellingen en uitgebreide uitleg de gebruiksaanwijzing (User's Manual, uitsluitend in het Engels) op de meegeleverde product-cd.

Doe de product-cd in uw cd/dvd-station, wacht tot het automatische menu verschijnt en selecteer 'View User Manual' (Gebruiksaanwijzing bekijken).

NB:

Om de Engelstalige gebruiksaanwijzing te kunnen bekijken, moet het programma Adobe Reader op uw computer zijn geïnstalleerd. Als dit niet zo is, selecteert u 'Install Adobe Reader' in het automatische menu (alleen voor Windows).

Uw Conceptronic 150N Wireless Router is nu klaar voor gebruik!

6. Verbinden met draadloos netwerk

Er zijn twee verschillende manieren om draadloos verbinding te maken met de C150BRS4:

• Handmatig.
• Automatisch met behulp van de WPS-functie.

! BELANGRIJKE OPMERKING !

Het draadloze netwerk van de C150BRS4 wordt standaard beveiligd met WPA-PSK/WPA2-PSK encryptie (mixed mode). U vindt de unieke WPA "passphrase" (een soort wachtwoord) op het productetiket aan de onderkant van uw C150BRS4.

Vrijwel alle merken/types draadloze netwerkkaarten gebruiken een andere client-applicatie. Zie de gebruiksaanwijzing van uw draadloze netwerkkaart voor informatie over hoe u verbinding maakt met een draadloos netwerk.

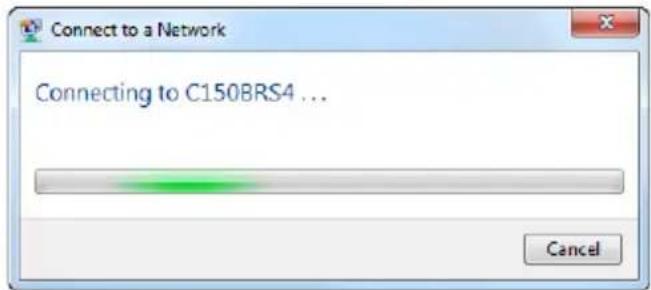

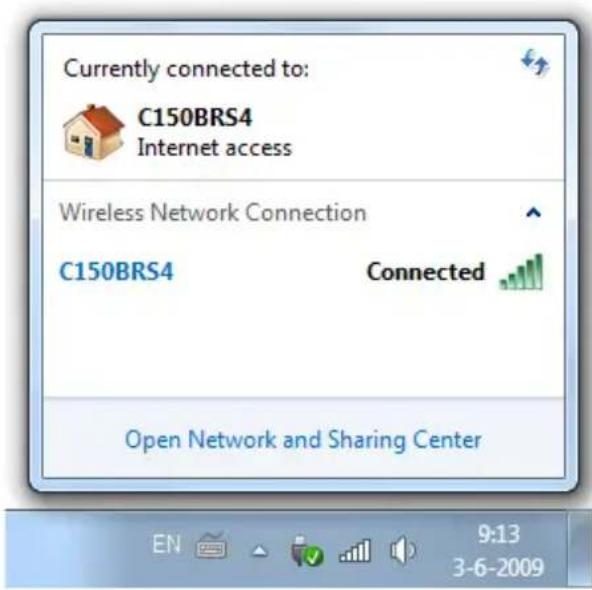

6.1 Handmatig verbinden in Windows 7

In het volgende voorbeeld wordt gebruikgemaakt van de standaardfunctie 'Verbinding met een netwerk maken' die aanwezig is in Windows 7.

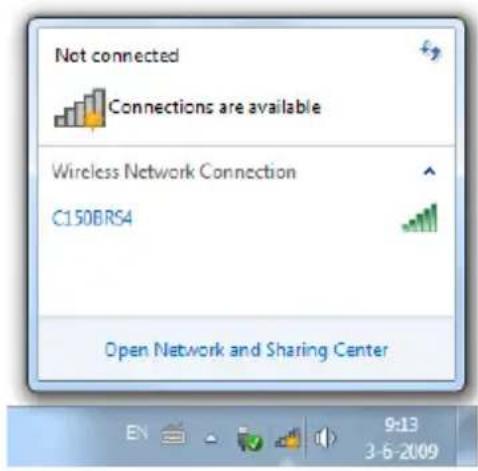

A Klik op het 'Netwerk'-pictogram in het Windows-systeemvak voor een lijst met beschikbare draadloze netwerken.

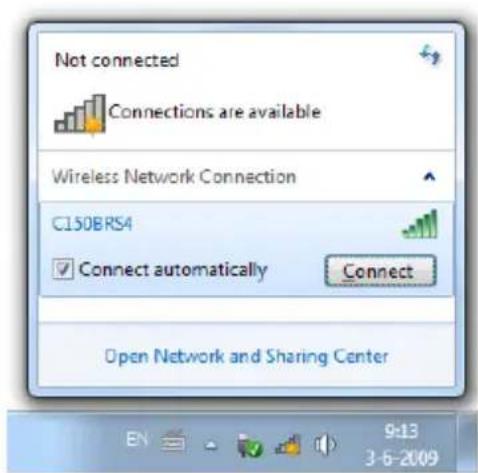

B Selecteer het netwerk 'C150BRS4' in de lijst en klik op 'Verbinding maken'.

Standaard is de optie 'Automatisch verbinding maken' geselecteerd. Dit zorgt ervoor dat de verbinding steeds automatisch wordt gestart wanneer uw computer wordt aangezet. Als u dit niet wilt, kunt u dit vakje uitschakelen voordat u op 'Verbinding maken' klikt.

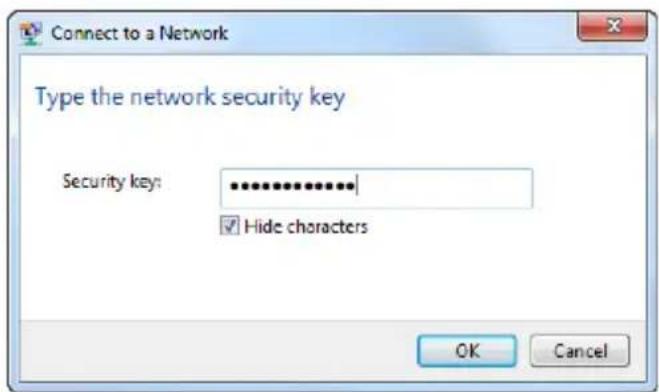

C Geef in het veld 'Beveiligingsleutel of wachtwoordzin' de standaard WPA-passphrase in (zoals aangegeven op de onderkant van uw C150BRS4) en klik op 'OK'. D De client maakt nu verbinding met het draadloze netwerk. E Om de status van de draadloze verbinding te controleren, kunt u op het 'Netwerk'-pictogram in het systeemvak klikken. U ziet hier met welk netwerk u momenteel verbonden bent, informatie over de verbinding, en de sterkte van het signaal.

6.2 Handmatig verbinden in Windows Vista

In het volgende voorbeeld wordt gebruikgemaakt van de standaardfunctie 'Verbinding met een netwerk maken' die aanwezig is in Windows Vista met Service Pack 1.

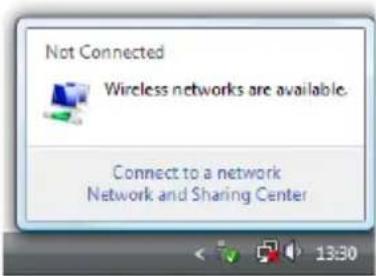

A Klik op het 'Netwerk'-pictogram in het systeemvak en klik op 'Draadloze netwerken beschikbaar'.

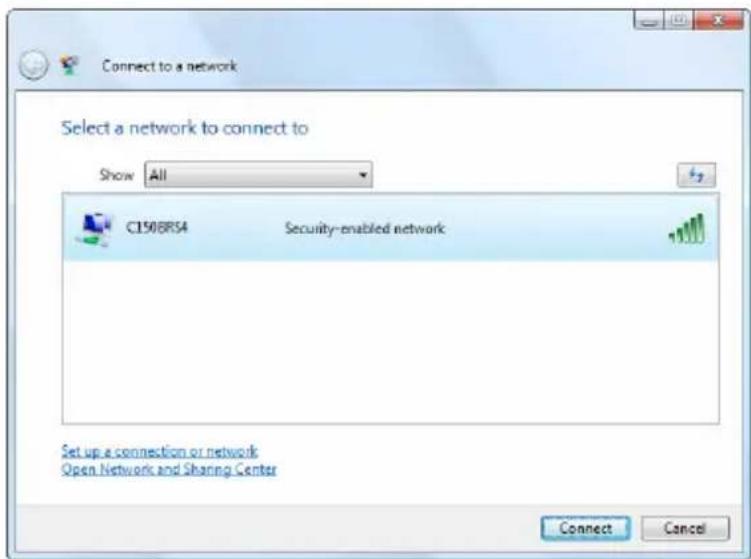

B Selecteer het netwerk 'C150BRS4' in de lijst en klik op 'Verbinding maken'.

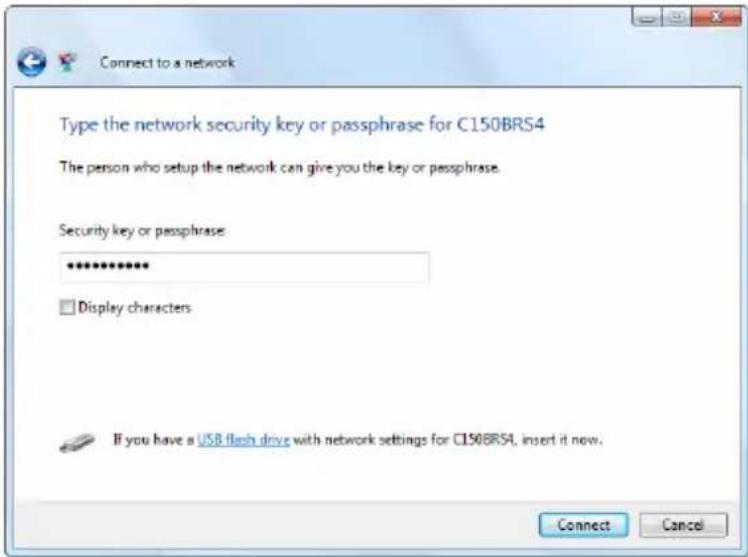

C Geef in het veld

'Beveiligingsleutel of wachtwoordzin' de standaard WPA-passphrase in (zoals aangegeven op de onderkant van uw C150BRS4) en klik op 'Verbinding maken'.

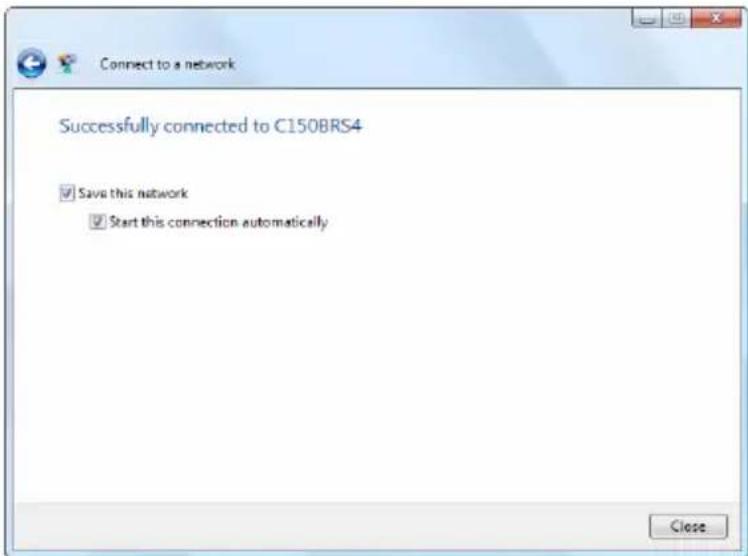

D Nadat verbinding is gemaakt, kunt u ervoor kiezen om dit netwerk vast te leggen en er voortaan automatisch verbinding mee te maken zodra uw computer wordt aangezet. Klik op 'Close' (Sluiten) om de verbindingswizard af te sluiten.

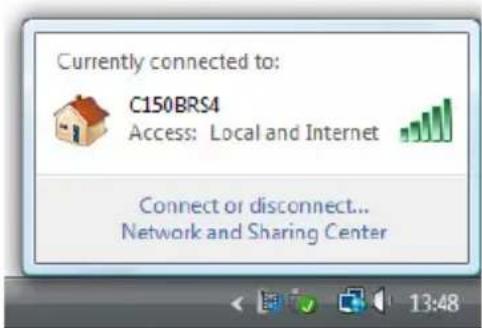

E Om de status van de draadloze verbinding te controleren, kunt u op het 'Netwerk'-pictogram in het systeemvak klikken. U ziet hier met welk netwerk u momenteel verbonden bent, informatie over de verbinding, en de sterkte van het signaal.

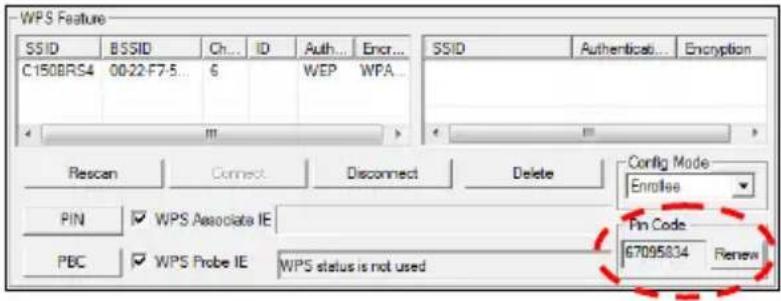

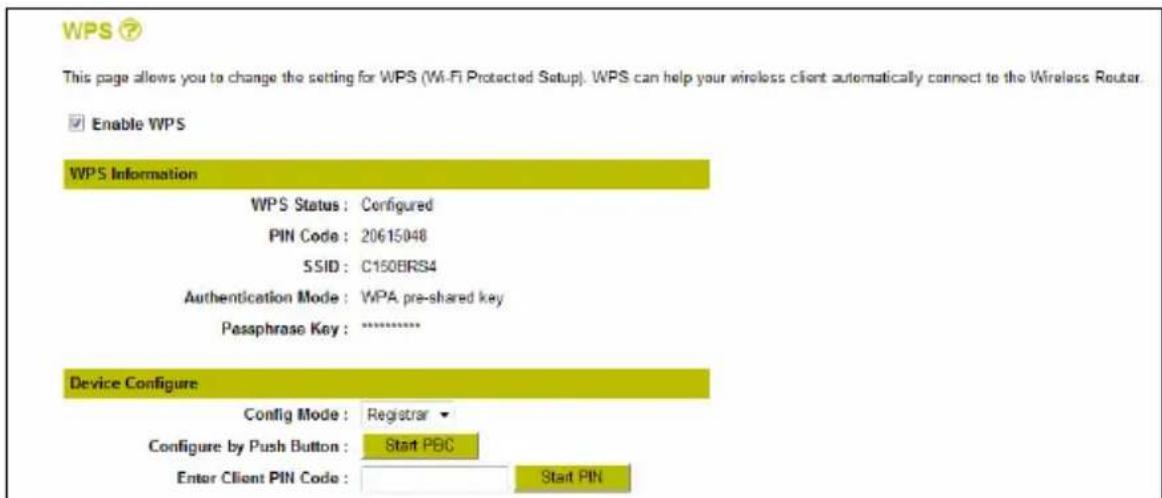

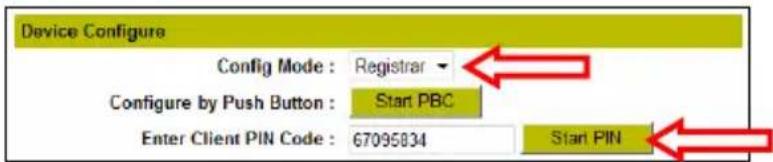

6.3 Automatisch verbinden met behulp van WPS

De Conceptronic C150BRS4 ondersteunt WPS (Wi-Fi Protected Setup, beveiligde instelling draadloos netwerk). WPS is een standaard waarmee u eenvoudig en veilig een draadloos netwerk kunt opzetten. Met WPS zet u een draadloos netwerk op en beveiligt u het in slechts enkele eenvoudige stappen.

NB: Om op de C150BRS4 gebruik te kunnen maken van WPS, moeten uw draadloze clients (zoals pc's) ook WPS ondersteunen. Als u een of meer draadloze clientcomputers hebt die geen WPS ondersteunen, raden we u aan handmatig verbinding te maken met de C150BRS4 en de WPA-wachtwoordzin te gebruiken die aan de onderkant van het apparaat staat aangegeven. Zie hoofdstuk 6.1 of 6.2 voor handmatige aansluiting op het draadloze netwerk.

NB: Ga voor meer (technische) informatie over WPS naar de volgende website: http://en.wikipedia.org/wiki/Wi-Fi_Protected_Setup

U kunt op twee manieren een WPS-verbinding maken met de C150BRS4:

• Verbinden met een druk op de knop
• Verbinden met een pin-code

WPS - verbinden met een druk op de knop

Voor deze methode moet uw draadloze client over een (virtuele) knop beschikken om verbinding te kunnen maken met de C150BRS4.

Sommige draadloze clients hebben een fysieke knop waarmee WPS wordt gestart; andere draadloze clients hebben software met een virtuele WPS-knop.

Volg de onderstaande stappen om via een WPS-knop verbinding te maken met de router:

A. Druk aan de zijkant van de C150BRS4 op de WPS-knop; het WLAN/WPS-lampje brandt continu om aan te geven dat de WPS-procedure is gestart. B. Druk op de WPS-knop van uw draadloze client. Dit kan een hardware-knop zijn of een virtuele knop in de software van de draadloze client. NB: De C150BRS4 houdt de WPS-functie 120 seconden lang actief. Tijdens dit proces brandt het WLAN/WPS-lampje continu. Als er in deze 120 seconden geen verbinding tot stand komt, gaat het lampje terug naar zijn oorspronkelijke status en wordt het WPS-proces afgebroken.

Wanneer de WPS-verbinding is gelukt, krijgt het WLAN/WPS-lampje meteen zijn oorspronkelijke status terug.

De draadloze client heeft nu verbinding met het beveiligde draadloze netwerk van de C150BRS4. U kunt meer draadloze WPS-clients toevoegen zonder dat de bestaande verbinding met eerder aangesloten clients verloren gaat. Als u meer draadloze WPS-clients wilt toevoegen, herhaalt u de stappen A en B.

WPS - verbinden met een pin-code

Als uw draadloze WPS-client geen (virtuele) WPS-drukknop heeft, kunt u een WPS-verbinding maken met een pin-code.

NB: Om de WPS-pincodefunctie te activeren, heeft u eerst een computer nodig die via een netwerkkabel met de C150BRS4 verbonden is.

A. Meld u aan bij de C150BRS4 zoals beschreven in hoofdstuk 5.1. B. Selecteer 'General Setup' gevolgd door 'Wireless' en 'WPS'.

De WPS-configuratiepagina wordt getoond.

Op de WPS-configuratiepagina kunt u kiezen voor de drukknopmethode (Push Button) of de pincodemethode.

De pincodemethode kan op twee verschillende manieren worden gestart:

1. De draadloze client genereert een pincode die in de router wordt ingevoerd. In dit geval is de draadloze client de 'Enrollee' (aangemeld apparaat) en de router is de 'Registrar' (registrerend apparaat).

A. Start de draadloze client en zoek de gegenereerde pincode op, zoals in het onderstaande voorbeeld:

B. Zorg dat de 'Config Mode' op de WPS-configuratiepagina staat ingesteld op 'Registrar'. C. Geef de door uw draadloze client gegenereerde pincode in in het veld 'Enter Client PIN Code' (pincode van client ingeven). D. Klik op de knop 'Start PIN'.

De C150BRS4 houdt de WPS-functie voor inkomende verbindingen met de aangegeven pincode 120 seconden lang actief. E. Start op uw draadloze client de verbinding met pincode.

Uw draadloze client maakt nu verbinding met het beveiligde draadloze netwerk van de C150BRS4. Wanneer de verbinding is gemaakt, sluit de C150BRS4 het WPS-proces af en verandert de WPS Status op de WPS-configuratiepagina in 'Configured'.

Als u meer draadloze WPS-cliënten wilt toevoegen, herhaalt u de stappen A t/m E.

1. De router genereert een pincode die in de draadloze client moet worden ingevoerd.

In dit geval is de router de 'Enrollee' (aangemeld apparaat) en de draadloze client is de 'Registrar' (registrerend apparaat).

A. Zorg dat de 'Config Mode' op de WPS-configuratiepagina staat ingesteld op 'Enrollee' en noteer de pincode die wordt aangegeven bij 'PIN Code'. B. Klik op de knop 'Start PIN'.

De C150BRS4 houdt de WPS-functie voor inkomende verbindingen met de aangegeven pincode 120 seconden lang actief. C. Geef de door de C150BRS4 gegenereerde pincode in in de software van uw draadloze client, stel deze software in op 'Registrar' en start de pincode-verbindingsmethode.

Uw draadloze client maakt nu verbinding met het beveiligde draadloze netwerk van de C150BRS4. Wanneer verbinding is gemaakt, sluit de C150BRS4 het WPS-proces af en verandert de WPS Status op de WPS-configuratiepagina in 'Configured'.

Als u meer draadloze WPS-cliënten wilt toevoegen, herhaalt u de stappen A t/m C.

7. Poorten doorverwijzen

De Conceptronic C150BRS4 heeft een ingebouwde firewall om internetaanvallen op uw netwerk af te weren. Deze firewall blokkeert automatisch al het inkomende verkeer op ongebruikte poorten. Wanneer u een geblokkeerde poort nodig heeft voor een toepassing (zoals een FTP-server of webserver) kunt u op de configuratiepagina's een Virtual Server Rule (regel voor virtuele server) aanmaken om het verkeer aan de server te kunnen doorgeven.

De C150BRS4 ondersteunt ook UPnP voor het doorgeven van poorten, zodat lokale UPnP-toepassingen automatisch poortdoorschakelingen aan de configuratie van de router kunnen toevoegen. Dit betekent dat u voor UPnP-geschikte toepassingen niet handmatig een Virtual Server Rule hoeft aan te maken op de C150BRS4.

Als UPnP niet beschikbaar is of als er om een andere reden een Virtual Server Rule moet worden toegevoegd, raden we u aan om de computer(s) en/of netwerkapparatuur een vast (statisch) IP-adres te geven in plaats van een dynamisch IP-adres.

Hieronder vindt u een lijstje met veel gebruikte poortnummers en de bijbehorende applicaties:

Poort	Applicatie	Poort	Applicatie
20	FTP-data (FTP-server)		80
21	FTP-data (FTP-server)		110
22	SSH (Secure shell)		2000
23	Telnet 5800 VNC
25	SMTP (mailserver - uitgaand)		5900
			VNC

Zie voor meer poorten en bijbehorende applicaties http://portforward.com/cports.htm.

NB: Zie voor een gedetailleerde beschrijving van de opties voor virtuele servers en DMZ de gebruiksaanwijzing (User's Manual, uitsluitend in het Engels) op de product-cd. Selecteer 'View User Manual' (gebruiksaanwijzing bekijken) in het Autorun-menu.

A. Meld u aan bij de C150BRS4 zoals beschreven in hoofdstuk 5.1. B. Selecteer 'General Setup', 'NAT' en 'Virtual Server' om de configuratiepagina voor virtuele-serverregels te openen. C. Schakel de virtuele-serverregel in door het vakje links van 'Enable Virtual Server' aan te kruisen. D. Vul de benodigde informatie voor de virtuele-serverregel in de volgende velden in:

• Private IP: Geef het lokale IP-adres van de computer/het apparaat in.
• Private Port: Geef de gewenste lokale poort voor de computer/het apparaat in.
• Type: Selecteer het type van het door te geven netwerkverkeer. Public Port: Geef de poort in die van buitenaf (op internet) zichtbaar moet zijn.
• Opmerking: U kunt de virtuele-serverregel desgewenst een naam geven om hem eenvoudig te kunnen herkennen.

NB: Wanneer een computer/apparaat met de router verbonden is, kunt u eenvoudig de betreffende (computer)naam selecteren in het afrolmenu onder 'Computer Name' en op de << knop drukken om het bijbehorende IP-adres automatisch toe te voegen.

E. Klik op de knop 'Add' (toevoegen) om de virtuele-serverregel aan de tabel met regels toe te voegen.

NB: In de onderstaande afbeelding ziet u een voorbeeld van een Virtual Server configuratie.

NB: Als u niet weet welk protocol ('Type') u nodig heeft voor deze virtuele server-regel, selecteert u 'Both' (Beide). Met deze optie worden zowel TCP- als UDP-verkeer doorgegeven aan het hier ingestelde IP-adres.

F. Wanneer u klaar bent met het toevoegen van virtuele-serverregels, klikt u op de knop 'APPLY' (Toepassen) om de instellingen op te slaan. Klik op de volgende pagina opnieuw op 'APPLY' om de router te herstarten.

Wanneer de router is herstart, worden alle instellingen in gebruik genomen en worden de virtuele-serverregels toegepast.

De door u gedefinieerde virtuele-serverregels zijn nu klaar voor gebruik.

NB: Zie voor een gedetailleerde beschrijving van de mogelijkheden en instellingen van de C150BRS4 de gebruiksaanwijzing (User Manual, uitsluitend in het Engels) op de meegeleverde product-cd. Selecteer 'View User Manual' (gebruiksaanwijzing bekijken) in het Autorun-menu.
