GEBRUIKSAANWIJZING NSSW310 YAMAHA

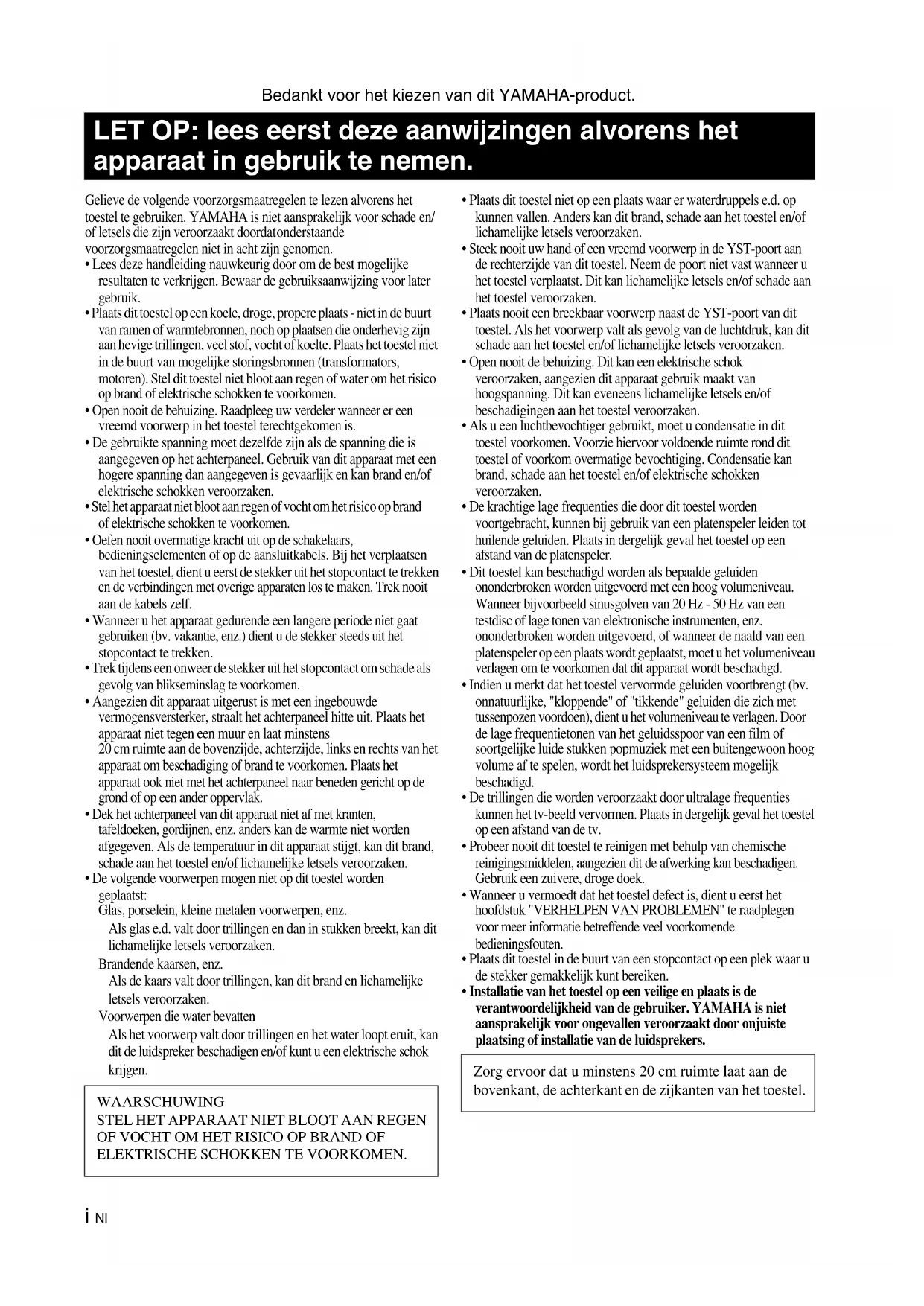

• Lees deze handleiding nauwkeurig door om de best mogelijke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.

• Plaats dit toestel op een koele, droge, propere plaats - niet in de buurt van ramen of warmtebronnen, noch op plaatsen die onderhevig zijn aan hevige trillingen, veel stof, vocht of koelte. Plaats het toestel niet in de buurt van mogelijke storingsbronnen (transformators, motoren). Stel dit toestel niet bloot aan regen of water om het risico op brand of elektrische schokken te voorkomen.

• Open nooit de behuizing. Raadpleeg uw verdeler wanneer er een vreemd voorwerp in het toestel terechtgekomen is.

• De gebruikte spanning moet dezelfde zijn als de spanning die is aangegeven op het achterpaneel. Gebruik van dit apparaat met een hogere spanning dan aangegeven is gevaarlijk en kan brand en/of elektrische schokken veroorzaken.

• Stel het apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te voorkomen.

• Oefen nooit overmatige kracht uit op de schakelaars, bedieningselementen of op de aansluitkabels. Bij het verplaatsen van het toestel, dient u eerst de stekker uit het stopcontact te trekken en de verbindingen met overige apparaten los te maken. Trek nooit aan de kabels zelf.

• Wanneer u het apparaat gedurende een langere periode niet gaat gebruiken (bv. vakantie, enz.) dient u de stekker steeds uit het stopcontact te trekken.

• Trek tijdens een onweer de stekker uit het stopcontact om schade als gevolg van blikseminslag te voorkomen.

• Aangezien dit apparaat uitgerust is met een ingebouwde vermogensversterker, straalt het achterpaneel hitte uit. Plaats het apparaat niet tegen een muur en laat minstens 20 cm ruimte aan de bovenzijde, achterzijde, links en rechts van het apparaat om beschadiging of brand te voorkomen. Plaats het apparaat ook niet met het achterpaneel naar beneden gericht op de grond of op een ander oppervlak.

• Dek het achterpaneel van dit apparaat niet af met kranten, tafeldoeken, gordijnen, enz. anders kan de warmte niet worden afgegeven. Als de temperatuur in dit apparaat stijgt, kan dit brand, schade aan het toestel en/of lichamelijke letsels veroorzaken.

• De volgende voorwerpen mogen niet op dit toestel worden geplaatst: Glas, porselein, kleine metalen voorwerpen, enz. Als glas e.d. valt door trillingen en dan in stukken breekt, kan dit lichamelijke letsels veroorzaken. Brandende kaarsen, enz. Als de kaars valt door trillingen, kan dit brand en lichamelijke letsels veroorzaken. Voorwerpen die water bevatten Als het voorwerp valt door trillingen en het water loopt eruit, kan dit de luidspreker beschadigen en/of kunt u een elektrische schok krijgen.

• Plaats dit toestel niet op een plaats waar er waterdruppels e.d. op kunnen vallen. Anders kan dit brand, schade aan het toestel en/of lichamelijke letsels veroorzaken.

• Steek nooit uw hand of een vreemd voorwerp in de YST-poort aan de rechterzijde van dit toestel. Neem de poort niet vast wanneer u het toestel verplaatst. Dit kan lichamelijke letsels en/of schade aan het toestel veroorzaken.

• Plaats nooit een breekbaar voorwerp naast de YST-poort van dit toestel. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het toestel en/of lichamelijke letsels veroorzaken.

• Open nooit de behuizing. Dit kan een elektrische schok veroorzaken, aangezien dit apparaat gebruik maakt van hoogspanning. Dit kan eveneens lichamelijke letsels en/of beschadigingen aan het toestel veroorzaken.

• Als u een luchtbevochtiger gebruikt, moet u condensatie in dit toestel voorkomen. Voorzie hiervoor voldoende ruimte rond dit toestel of voorkom overmatige bevochtiging. Condensatie kan brand, schade aan het toestel en/of elektrische schokken veroorzaken.

• De krachtige lage frequenties die door dit toestel worden voortgebracht, kunnen bij gebruik van een platenspeler leiden tot huilende geluiden. Plaats in dergelijk geval het toestel op een afstand van de platenspeler.

• Dit toestel kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanneer bijvoorbeeld sinusgolven van 20 Hz - 50 Hz van een testdisc of lage tonen van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of wanneer de naald van een platenspeler op een plaats wordt geplaatst, moet u het volumeniveau verlagen om te voorkomen dat dit apparaat wordt beschadigd.

• Indien u merkt dat het toestel vervormde geluiden voortbrengt (bv. onnatuurlijke, "kloppende" of "tikkende" geluiden die zich met tussenpozen voordoen), dient u het volumeniveau te verlagen. Door de lage frequentietonen van het geluidsspoor van een film of soortgelijke luide stukken popmuziek met een buitengewoon hoog volume af te spelen, wordt het luidsprekersysteem mogelijk beschadigd.

• De trillingen die worden veroorzaakt door ultralage frequenties kunnen het tv-beeld vervormen. Plaats in dergelijk geval het toestel op een afstand van de tv.

• Probeer nooit dit toestel te reinigen met behulp van chemische reinigingsmiddelen, aangezien dit de afwerking kan beschadigen. Gebruik een zuivere, droge doek.

• Wanneer u vermoedt dat het toestel defect is, dient u eerst het hoofdstuk "VERHELPEN VAN PROBLEMEN" te raadplegen voor meer informatie betreffende veel voorkomende bedieningsfouten.

• Plaats dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken.

• Installatie van het toestel op een veilige en plaats is de verantwoordelijkheid van de gebruiker. YAMAHA is niet aansprakelijk voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van de luidsprekers. LET OP: lees eerst deze aanwijzingen alvorens het apparaat in gebruik te nemen. WAARSCHUWING STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN. Zorg ervoor dat u minstens 20 cm ruimte laat aan de bovenkant, de achterkant en de zijkanten van het toestel.Nederlands 1 Nl

• VOLTAGE SELECTOR (alleen voor Aziatische en algemene modellen) De spanningskeuzeschakelaar op het achterpaneel van dit toestel dient correct ingesteld te worden op de plaatselijke netspanning ALVORENS de stekker van het netsnoer van dit toestel in het stopcontact te steken. Instelbare netspanningen zijn 110-120/220- 240 V wisselstroom, 50/60 Hz. KENMERKEN.................................................................... 2 BIJGELEVERDE ACCESSOIRES.................................... 2

• AANSLUITINGEN p. 6
• Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker p. 6
• Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker p. 8
• Aansluiting op de INPUT1/OUTPUT-aansluitingen van de subwoofer p. 10
• Aansluiten van de subwoofer op het stopcontact p. 10

AUTOMATISCHE IN-/UITSCHAKELING ................... 11

De instelling van AUTO STANDBY wijzigen ....... 11

SPECIFICATIES .............................................................. 16 De stroomvoorziening van dit toestel is niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld. Het toestel werd ontworpen om in deze stand slechts een zeer kleine hoeveelheid stroom te verbruiken. Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanneer dit apparaat te dicht bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel. Informatie voor gebruikers van inzameling en verwijdering van oude apparaten. Dit teken op de producten, verpakkingen en/of bijgaande documenten betekent dat gebruikte elektrische en elektronische producten niet mogen worden gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/ EC. Door deze producten juist te rangschikken, helpt u het redden van waardevolle rijkdommen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, welke zich zou kunnen voordoen door ongepaste afvalverwerking. Voor meer informatie over het inzamelen en hergebruik van oude producten kunt u contact opnemen met uw plaatselijke gemeente, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht. [Informatie over verwijdering in ander landen buiten de Europese Unie] Dit symbool is alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen. INHOUD

• Dit subwoofersysteem maakt gebruik van de Advanced Yamaha Active Servo Technology II, die door Yamaha werd ontwikkeld voor de reproductie van ultralage tonen van superieure kwaliteit (zie pagina 14 voor meer informatie over Advanced Yamaha Active Servo Technology II). Deze krachtige lage tonen zorgen voor een realistischer geluid waardoor u het gevoel krijgt dat u in de bioscoop zit.

• Deze subwoofer is gemakkelijk aan te sluiten op uw bestaand audiosysteem door het toestel te verbinden met de luidsprekeruitgangen of de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker.

• Voor een efficiënt gebruik van de subwoofer dienen de ultralage klanken van de subwoofer overeen te stemmen met de klanken van uw voorluidsprekers. Om de beste geluidskwaliteit te creëren voor allerlei luistersituaties, kunt u de geluidsweergave aanpassen met de HIGH CUT-regelaar en de PHASE-schakelaar.

• Een automatische in- en uitschakelfunctie bespaart u de moeite van het indrukken van de STANDBY/ON-toets om het apparaat in of uit te schakelen.

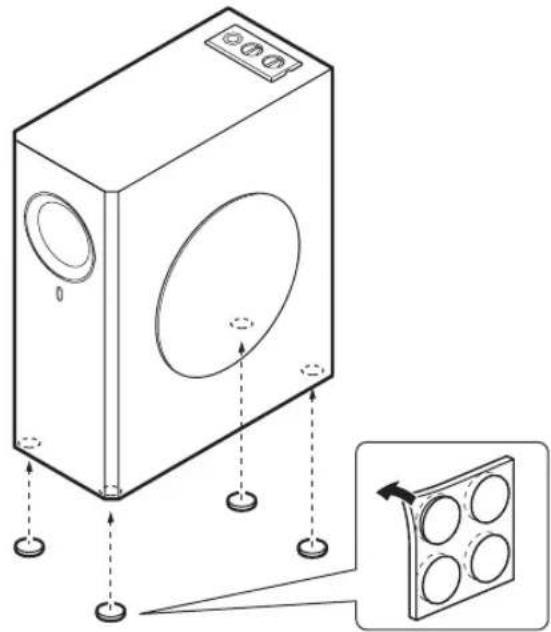

• Dit subwoofersysteem is uitgerust met een lineaire poort die uniek is bij Yamaha. Deze poort onderdrukt externe ruis die niet in het originele ingangssignaal voorkomt en biedt dus een betere basrespons tijdens het afspelen. Controleer na het uitpakken of de volgende onderdelen aanwezig zijn. Om te genieten van het hogekwaliteitsgeluid dient u de subwoofer te stabiliseren door middel van de antislipplaatjes. Bevestig de bijgeleverde antislipplaatjes op de vier hoeken op de onderkant van de subwoofer om te voorkomen dat de subwoofer verschuift als gevolg van trillingen enz. KENMERKEN BIJGELEVERDE ACCESSOIRES DE ANTISLIPPLAATJES BEVESTIGEN AntislipplaatjesNederlands 3 Nl Met één subwoofer kunt u de weergave van uw audiosysteem al aanzienlijk verbeteren, maar wij bevelen het gebruik van twee subwoofers aan om een beter effect te verkrijgen. Als u één subwoofer gebruikt, plaats hem dan bij voorkeur aan de buitenzijde van de rechter of linker voorluidspreker. (Zie afb. .) Als u twee subwoofers gebruikt, plaats die dan bij voorkeur aan de buitenzijde van elke voorluidspreker. (Zie afb. .) De opstelling weergegeven in afb. is ook mogelijk. Wanneer het subwoofersysteem echter rechtstreeks in de richting van de muur wordt geplaatst, bestaat de kans dat het baseffect daaronder lijdt doordat directe en weerkaatste geluiden worden uitgeschakeld. Om dit te voorkomen, dient u het subwoofersysteem schuin te plaatsen, zoals aangegeven in afb. of . Opmerking Het is mogelijk dat de subwoofer onvoldoende ultralage tonen produceert wanneer u in het midden van de kamer luistert. Dit komt doordat er zich "staande golven" hebben ontwikkeld tussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zijn evenwijdige oppervlakken te doorbreken door bijvoorbeeld boekenplanken tegen de muren te plaatsen. OPSTELLING

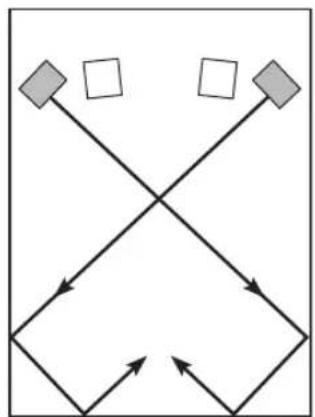

( : subwoofer, : voorluidspreker)

B4 Nl Spanningsindicator Licht groen op wanneer de subwoofer is ingeschakeld. Licht rood op wanneer de subwoofer in de stand- bymodus is gezet door de automatische in- en uitschakelfunctie. Gaat uit wanneer de subwoofer in de stand-bymodus is gezet. STANDBY/ON-toets Druk op deze toets om het toestel in te schakelen wanneer de POWER-schakelaar op stand ON is gezet (de spanningsindicator licht groen op). Druk nogmaals om de subwoofer in de stand-bymodus te schakelen (de spanningsindicator gaat uit). HIGH CUT-regelaar Stelt het punt in waarop de hoge frequenties worden begrensd. Frequenties die hoger zijn dan de met deze regelaar ingestelde frequentie worden begrensd (en worden dus niet uitgevoerd).

• Een gradatie van deze regelaar komt overeen met 10 Hz. VOLUME-regelaar Regelt het volumeniveau. Draai de regelaar met de klok mee om het volume te verhogen en tegen de klok in om het volume te verlagen. AUTO STANDBY (HIGH/LOW/OFF)-schakelaar Deze schakelaar staat standaard in de stand OFF. Door deze schakelaar in de stand HIGH of LOW te zetten, functioneert de automatische in-/uitschakelfunctie van de subwoofer zoals beschreven op pagina 11. Als u deze functie niet gebruikt, laat u de schakelaar op OFF staan.

• Wijzig de instelling van deze schakelaar alleen wanneer de subwoofer in de stand-bymodus is gezet met de STANDBY/ON-toets. POWER-schakelaar Zet deze schakelaar in de stand ON om de subwoofer te gebruiken. In deze stand kunt u de subwoofer inschakelen of in de stand-bymodus schakelen met de STANDBY/ON-toets. Zet deze schakelaar in de stand OFF om de stroomvoorziening naar de subwoofer volledig uit te schakelen.

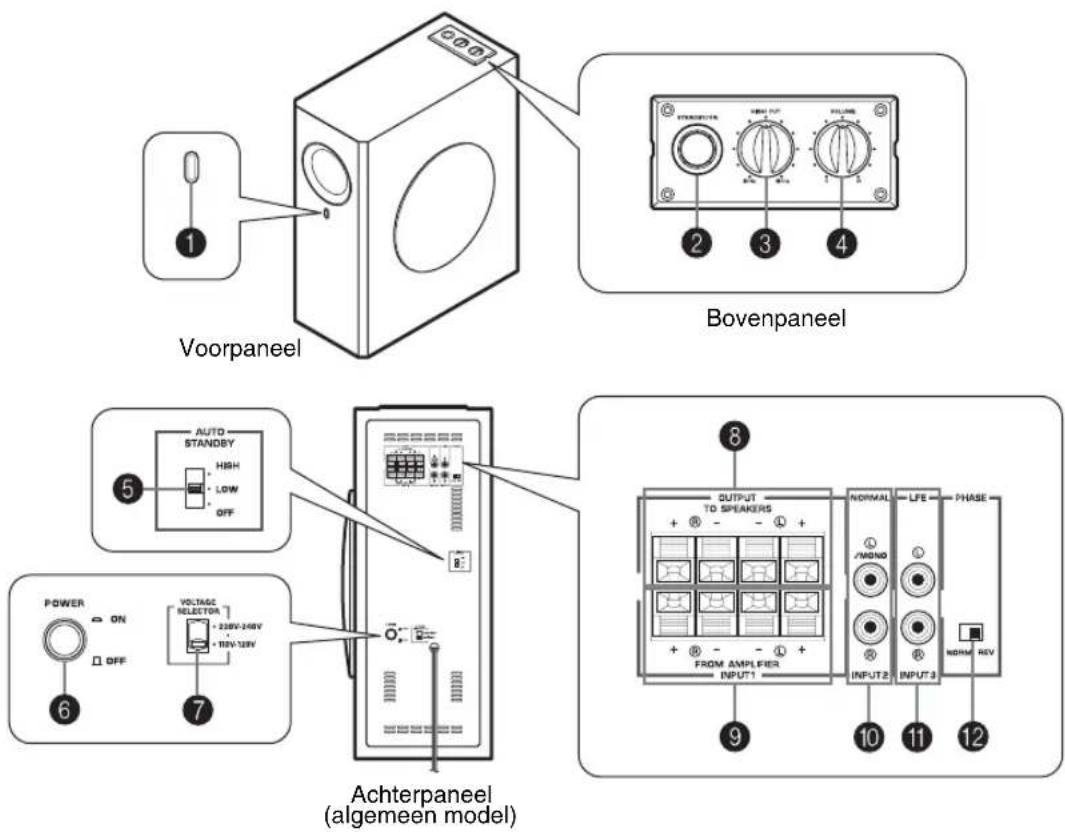

BEDIENINGSELEMENTEN EN HUN FUNCTIES

Achterpaneel (algemeen model) Bovenpaneel Voorpaneel Stand-bymodus In deze modus gebruikt de subwoofer nog een kleine hoeveelheid energie.BEDIENINGSELEMENTEN EN HUN FUNCTIES Nederlands 5 Nl VOLTAGE SELECTOR-schakelaar (alleen voor Aziatische en algemene modellen) Als de vooraf gekozen instelling van de schakelaar verkeerd is, zet u de schakelaar op de juiste plaatselijke netspanning (110-120/220-240 V). Raadpleeg uw verdeler indien u twijfelt over de juiste instelling. OUTPUT (TO SPEAKERS)-aansluitingen Gebruik deze voor aansluiting op de hoofdluidsprekers. Signalen van de INPUT1- aansluitingen worden naar deze aansluitingen gezonden (zie "AANSLUITINGEN" voor meer informatie.) INPUT1 (FROM AMPLIFIER)-aansluitingen Via deze aansluitingen kan de subwoofer worden aangesloten op de luidsprekeraansluitingen van de versterker. (zie "AANSLUITINGEN" voor meer informatie.) INPUT2-aansluitingen Gebruik deze aansluitingen voor de invoer van lijnniveausignalen vanaf de versterker. (zie "AANSLUITINGEN" voor meer informatie.) INPUT3 (LFE)-aansluitingen De HIGH CUT-regelaar heeft geen invloed op de signalen die naar deze aansluitingen worden ingevoerd. (zie pagina 7 voor meer informatie) PHASE-schakelaar Deze schakelaar moet in de stand REV (omkeerstand) worden gezet. Afhankelijk van uw luidsprekers of luistersituatie, kunt u echter in bepaalde gevallen een betere geluidskwaliteit verkrijgen door deze schakelaar in de stand NORM (normaal) te zetten. Kies de stand die u het best vindt klinken. WAARSCHUWING Trek de stekker van de subwoofer uit het stopcontact voor u de VOLTAGE SELECTOR- schakelaar correct instelt.6 Nl Kies uit de volgende twee aansluitmethoden de methode die het meest geschikt is voor uw audiosysteem. ■ Kies (pagina's 6-7) als uw versterker lijnuitgangsaansluiting(en) (pinuitgangen) heeft ■ Kies (pagina's 8-9) als uw versterker geen lijnuitgangsaansluiting(en) (pinuitgangen) heeft Opgelet: ontkoppel de subwoofer en andere audio-/videocomponenten voordat u aansluitingen tot stand brengt. Opmerkingen

• Alle verbindingen moeten correct zijn, dit wil zeggen L (links) met L, R (rechts) met R, "+" met "+" en "–" met "–". Raadpleeg ook de gebruiksaanwijzing van de apparatuur die uw wilt aansluiten op de subwoofer.

• Steek de stekker van de subwoofer en andere audio-/videocomponenten pas in nadat alle aansluitingen tot stand zijn gebracht.

• Verbind voor aansluiting op een versterker (of AV-ontvanger) de SUBWOOFER-aansluiting (of LOW PASS, enz.) aan de achterzijde van de versterker (of AV-ontvanger) met de /MONO INPUT2-aansluiting van de subwoofer.

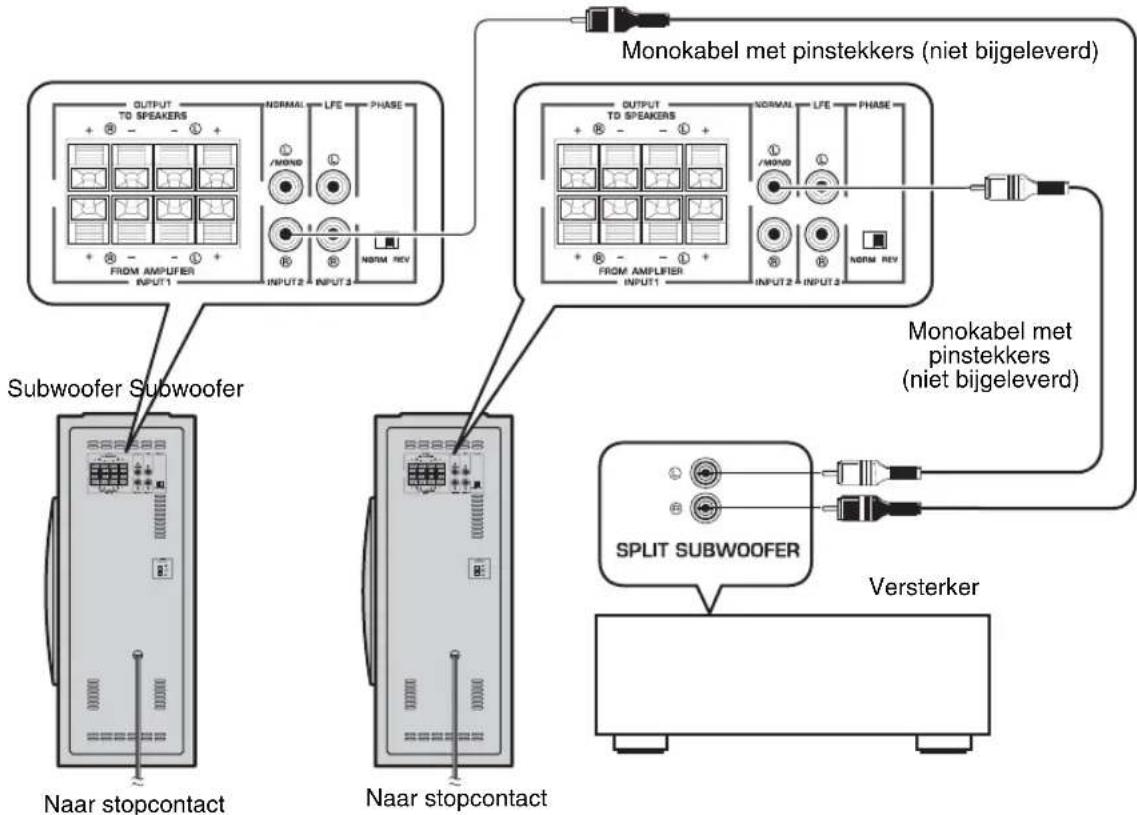

• Wanneer u de subwoofer aansluit op de SPLIT SUBWOOFER-aansluitingen aan de achterzijde van de versterker, dient u erop te letten de /MONO INPUT2-aansluiting aan te sluiten op de "L"-zijde en de INPUT2-aansluiting aan te sluiten op de "R"-zijde van de SPLIT SUBWOOFER-aansluitingen. Opmerkingen

• Bepaalde versterkers zijn voorzien van lijnuitgangsaansluitingen die worden aangeduid met PRE OUT. Wanneer u de subwoofer op de PRE OUT-aansluitingen van de versterker aansluit, moet de versterker beschikken over tenminste twee paar PRE OUT-aansluitingen. Sluit de subwoofer niet op de PRE OUT- aansluitingen aan als de versterker slechts over één paar PRE OUT-aansluitingen beschikt. Sluit in dit geval de subwoofer aan op de luidsprekeruitgangsaansluitingen van de versterker (zie pagina's 8-9).

• Bij aansluiting op een mono-lijnuitgang van de versterker, sluit u de /MONO INPUT2-aansluiting aan.

• Bij aansluiting op de lijnuitgangsaansluitingen van de versterker mogen er geen andere luidsprekers op de OUTPUT-aansluitingen van het achterpaneel van de subwoofer aangesloten worden. Indien deze worden aangesloten, zullen zij geen geluid produceren. ■ Gebruik van één subwoofer AANSLUITINGEN

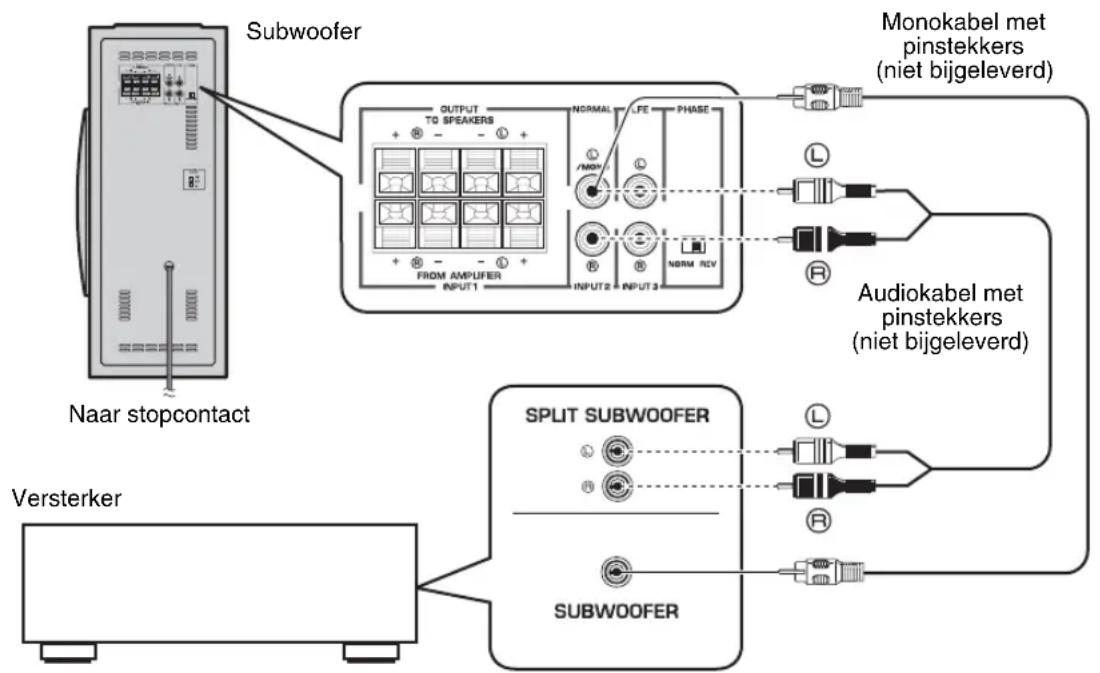

Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker

Subwoofer Versterker Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Audiokabel met pinstekkers (niet bijgeleverd)AANSLUITINGEN Nederlands 7 Nl ■ Gebruik van twee subwoofers ■ Aansluiting op de LFE (INPUT3)-aansluiting(en) Indien u een versterker gebruikt die hoge frequenties kan begrenzen van signalen die naar de subwoofer worden gestuurd, dient u die versterker aan te sluiten op de LFE (INPUT3)-aansluiting(en) van de subwoofer. Dat zal de geluidskwaliteit verhogen doordat het traject van het signaal in de subwoofer verkort wordt door het vermijden van het ingebouwde HIGH CUT-circuit. Versterker Naar stopcontact Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Monokabel met pinstekkers (niet bijgeleverd) Subwoofer SubwooferAANSLUITINGEN 8 Nl Kies deze methode als uw versterker geen lijnuitgangsaansluiting(en) (pin-uitgang) heeft. Als uw versterker twee paar uitgangsaansluitingen voor voorluidsprekers heeft en beide paren tegelijkertijd geluid kunnen uitvoeren.

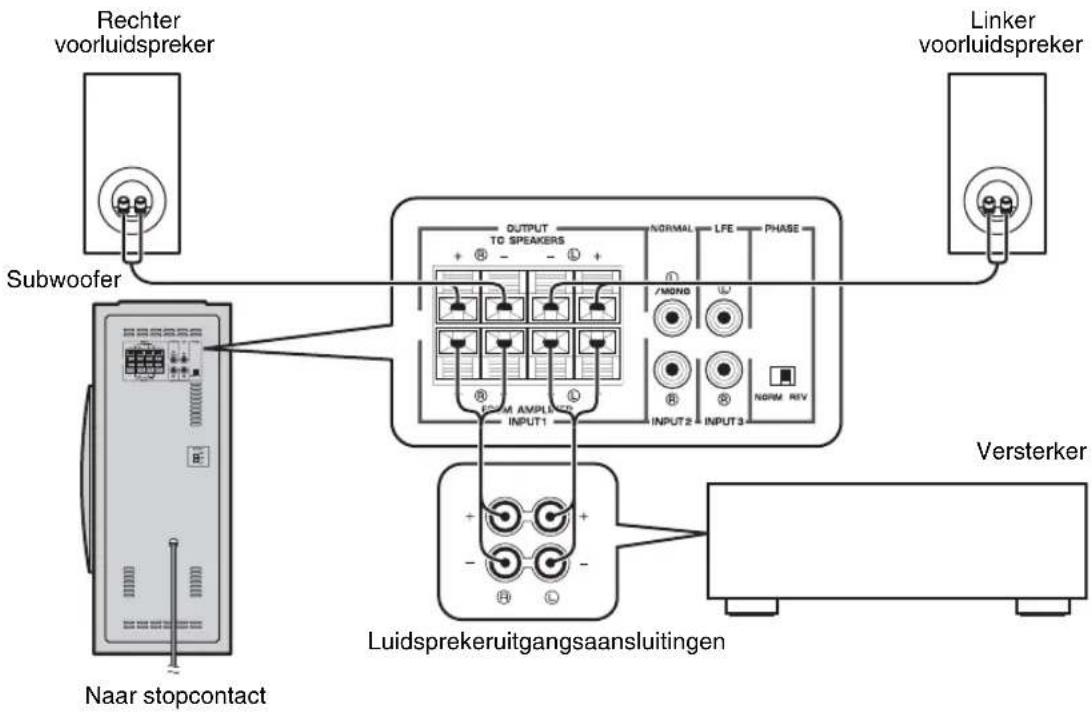

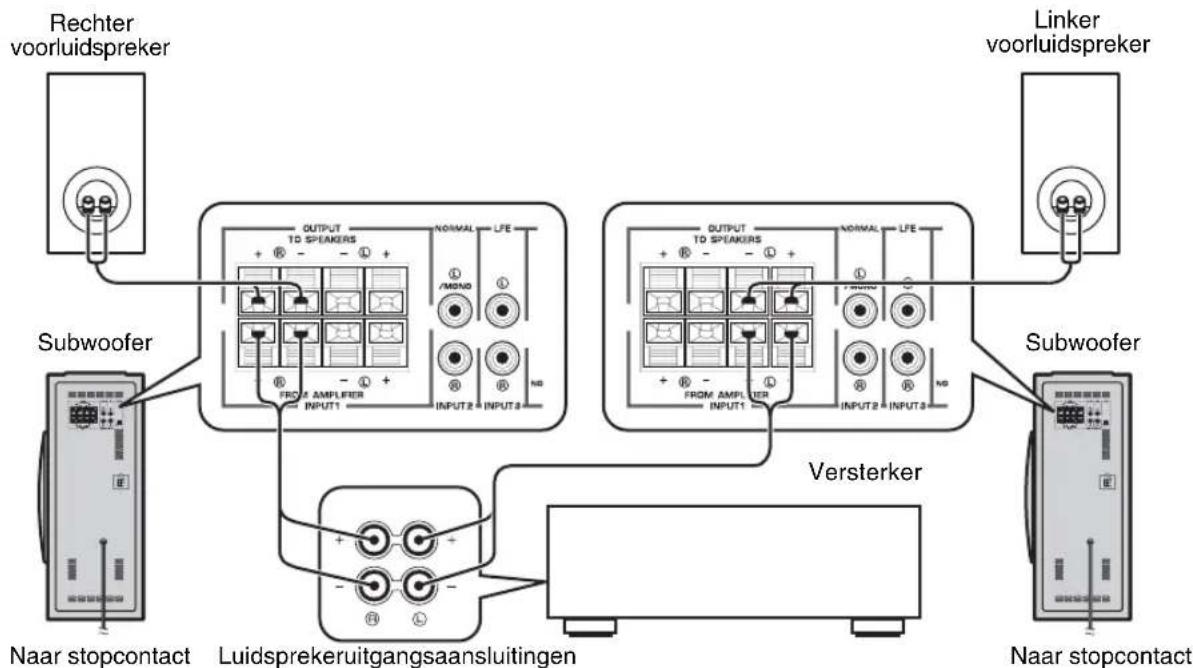

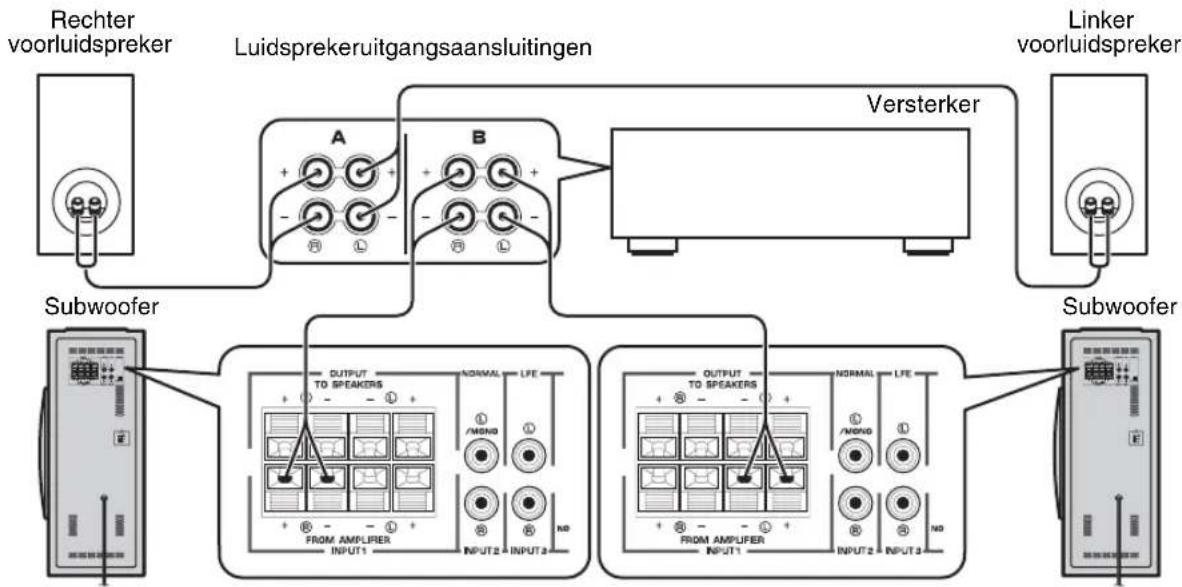

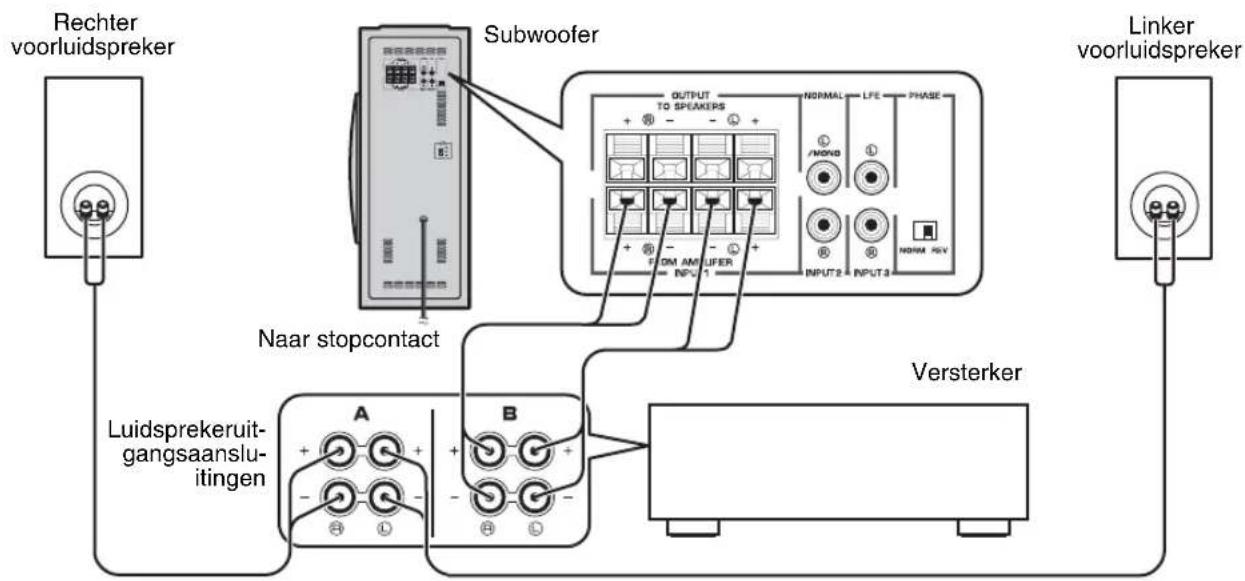

• Verbind een van beide paren voorluidsprekeraansluitingen van de versterker met de INPUT1-aansluitingen van de subwoofer en verbind het andere paar voorluidsprekersaansluitingen van de versterker met de voorluidsprekers.

• Stel de versterker zo in dat beide paren voorluidsprekeraansluitingen tegelijk geluid uitvoeren. Opmerking Als uw versterker slechts één paar voorluidsprekeraansluitingen heeft, raadpleegt u pagina 9. ■ Gebruik van één subwoofer (met luidsprekerkabels) ■ Gebruik van twee subwoofers (met luidsprekerkabels) Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker

Rechter voorluidspreker Subwoofer Naar stopcontact Linker voorluidspreker Versterker Luidsprekeruit- gangsaanslu- itingen Versterker Rechter voorluidspreker Linker voorluidspreker Subwoofer Naar stopcontact Naar stopcontact Subwoofer LuidsprekeruitgangsaansluitingenAANSLUITINGEN Nederlands 9 Nl Als uw versterker slechts één paar voorluidsprekeraansluitingen heeft. Verbind de voorluidsprekeraansluitingen van de versterker met de INPUT1-aansluitingen van de subwoofer, en verbind de OUTPUT-aansluitingen van de subwoofer met de voorluidsprekers. ■ Gebruik van één subwoofer (met luidsprekerkabels) ■ Gebruik van twee subwoofers (met luidsprekerkabels) Rechter voorluidspreker Linker voorluidspreker Subwoofer Versterker Luidsprekeruitgangsaansluitingen Naar stopcontact Rechter voorluidspreker Linker voorluidspreker Subwoofer LuidsprekeruitgangsaansluitingenNaar stopcontact Naar stopcontact Versterker SubwooferAANSLUITINGEN 10 Nl Houd de luidsprekerkabels zo kort mogelijk bij het maken van de aansluitingen. Rol kabels niet bij elkaar op of bundel ze niet samen als ze te lang zijn. Als de aansluitingen verkeerd zijn, zal er geen geluid komen uit de subwoofer, uit de luidsprekers of uit beide. Sluit de luidsprekerkabels correct aan, rekening houdend met de + en – polariteitsaanduidingen. Als de kabels verkeerd worden aangesloten, zal het geluid onnatuurlijk klinken en zal de basklank zwak zijn. OpgeletVoorkom dat de onbedekte uiteinden van de luidsprekersnoeren met elkaar in contact komen. Dit kan de subwoofer, de versterker of beide toestellen beschadigen. ■ Alvorens aan te sluiten Verwijder 10 mm isolatie van het uiteinde van elk luidsprekersnoer. ■ Aansluiten 1 Draai de knop van de aansluiting los, zoals aangegeven in de afbeelding. 2 Voer de onbedekte draad in. 3 Haal uw vinger van de klem zodat het uiteinde van de kabel stevig vast komt te zitten. 4 Controleer of de aansluiting stevig vastzit door dicht bij de aansluiting lichtjes aan het snoer te trekken.Steek de stekker van de subwoofer en overige audio-/ videocomponenten pas in het stopcontact nadat alle aansluitingen tot stand gebracht zijn. Aansluiting op de INPUT1/OUTPUT- aansluitingen van de subwoofer Goed Niet goed 10 mm

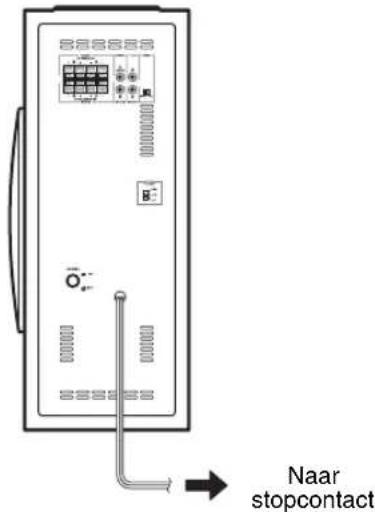

Rood: positief (+)Zwart: negatief (–) Aansluiten van de subwoofer op het stopcontact Naar stopcontactNederlands 11 Nl Deze functie activeert automatisch de stand-bymodus of de ingeschakelde stand. De subwoofer schakelt automatisch naar de stand-bymodus indien het toestel gedurende 7 tot 8 minuten geen ingangssignaal ontvangt (de spanningsindicator licht rood op). De subwoofer wordt automatisch ingeschakeld wanneer het toestel een ingangssignaal voor lage tonen lager dan 200 Hz waarneemt (de spanningsindicator licht groen op). Opmerkingen

• Deze functie is enkel beschikbaar wanneer de POWER-schakelaar en de STANDBY/ON-toets op ON zijn ingesteld.

• Wanneer de subwoofer ruis ontvangt van andere toestellen, is het mogelijk dat de tijd voordat de subwoofer naar de stand-bymodus overschakelt langer dan 8 minuten wordt. 1 Zet de subwoofer in de stand-bymodus. 2 Wijzig de instelling van AUTO STANDBY. - LOW: kies normaal deze positie om deze functie te activeren. - HIGH: als deze functie niet werkt wanneer de AUTO STANDBY-schakelaar op LOW is ingesteld, kies dan deze positie zodat de subwoofer ingangssignalen van een lager niveau detecteert en automatisch wordt ingeschakeld. - OFF: kies deze positie om deze functie te deactiveren, bijvoorbeeld wanneer de subwoofer onverwacht wordt ingeschakeld wanneer hij ruis van andere apparaten waarneemt.

AUTOMATISCHE IN-/UITSCHAKELING

De instelling van AUTO STANDBY wijzigen12 Nl Stel de subwoofer in voor u deze in gebruik neemt. U verkrijgt de optimale volume- en toonbalans tussen de subwoofer en de voorluidsprekers door de hieronder aangegeven procedure te volgen. 1 Zet de VOLUME-regelaar in de laagste stand (0). 2 Schakel alle overige componenten in. 3 Controleer of de POWER-schakelaar op ON is ingesteld en druk vervolgens op de STANDBY/ON- toets om de subwoofer in te schakelen.

• De spanningsindicator licht groen op. 4 Speel een bron af die componenten met een lage frequentie bevat en stel het volume van de versterker in op het gewenste luisterniveau. 5 Zet de HIGH CUT-regelaar in de stand waarbij het gewenste klankbeeld wordt verkregen. Gewoonlijk stelt u de regelaar in op een iets hoger niveau dan de laagste frequentie* die uw voorluidsprekers nog goed kunnen weergeven.

• De laagste frequentie die de voorluidsprekers kunnen weergeven, staat vermeld in de luidsprekercatalogus of de gebruiksaanwijzing. 6 Verhoog het volume geleidelijk om de volumebalans tussen de subwoofer en de voorluidsprekers aan te passen. Gewoonlijk stelt u de regelaar zo in dat u iets meer lage tonen kunt horen dan wanneer de subwoofer niet wordt gebruikt. Als het gewenste klankbeeld niet kan worden verkregen, dient u de HIGH CUT-regelaar en de VOLUME-regelaar opnieuw af te stellen. 7 Zet de PHASE-schakelaar in de stand die de beste basweergave oplevert. Gewoonlijk kunt u deze schakelaar in de stand REV (omkeerstand) laten staan. Als dit niet het gewenste klankbeeld oplevert, zet u de schakelaar in de stand NORM (normaal). Opmerkingen

• Wanneer de volumebalans tussen de subwoofer en de voorluidsprekers eenmaal is ingesteld, kunt u het volume van uw hele geluidssysteem afstellen met de volumeregelaar van de versterker. Indien u echter de voorluidsprekers vervangt door andere luidsprekers, moet u deze instelling opnieuw uitvoeren.

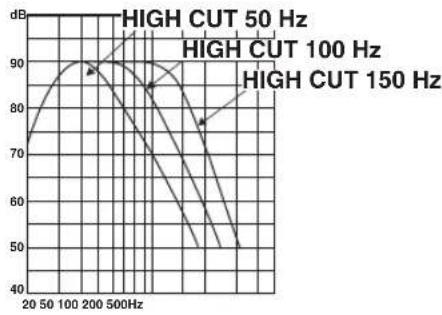

• Voor het instellen van de VOLUME-regelaar, de HIGH CUT-regelaar en de PHASE-schakelaar, raadpleegt u "Frequentiekarakteristieken" op pagina 13. INSTELLING VAN DE SUBWOOFER VOOR GEBRUIKINSTELLING VAN DE SUBWOOFER VOOR GEBRUIK Nederlands 13 Nl Frequentiekarakteristieken van deze subwoofer De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende frequentiekarakteristieken bij gebruik van deze subwoofer in combinatie met een gemiddeld voorluidsprekersysteem. ■ Voorbeeld 1: in combinatie met voorluidsprekers van 10 cm tot 13 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem ■ Voorbeeld 2: in combinatie met voorluidsprekers van 20 cm tot 25 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem *Dit diagram geeft de werkelijke frequentiekarakteristieken niet nauwkeurig weer. Frequentiekarakteristieken 20 50 100 200 500Hz

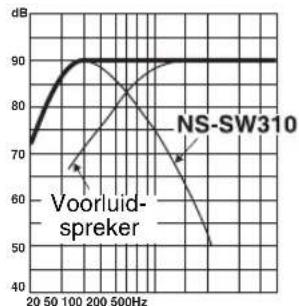

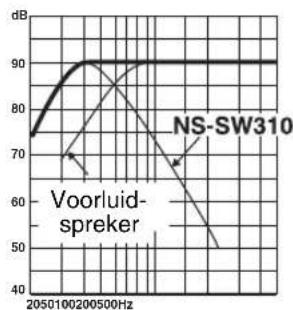

(80Hz) (REV) Voorluid- spreker Diagram van de frequentiekarakteristieken* 20 50 100 200 500Hz

(70Hz) (REV) Voorluid- spreker Diagram van de frequentiekarakteristieken*14 Nl In 1988 bracht Yamaha luidsprekersystemen op de markt die gebruik maken van YST (Yamaha Active Servo Technology) waardoor een dynamische en hoogwaardige weergave van de lage tonen wordt verkregen. Deze technologie gebruikt een directe aansluiting tussen de versterker en de luidsprekers, waardoor een getrouwe signaaloverdracht en een nauwkeurige besturing van de luidsprekers wordt verkregen. Deze technologie maakt gebruik van luidsprekers die aangestuurd worden via de negatieve impedantieaandrijving van de versterker en van resonantie die tussen het volume van de luidsprekerbehuizing en de poort wordt voortgebracht. Daardoor produceert zij meer resonantie-energie (het "luchtwoofer"-concept) dan de conventionele basreflexmethode. Dit maakt het mogelijk om lage tonen weer te geven via veel kleinere behuizingen dan voordien mogelijk was. Yamaha's nieuw ontwikkelde Advanced YST II voegt vele verbeteringen toe aan de Yamaha Active Servo Technology, waardoor de aandrijvingen van de versterker en de luidsprekers beter bestuurd kunnen worden. Vanuit het standpunt van de versterker, verandert de luidsprekerimpedantie in overeenstemming met de geluidsfrequentie. Yamaha heeft een nieuw circuit ontworpen waarin negatieve impedantieaandrijving en constante stroomaandrijving worden gecombineerd, zodat stabielere prestaties en een zuivere en scherp gedefinieerde weergave van de lage tonen worden verkregen.

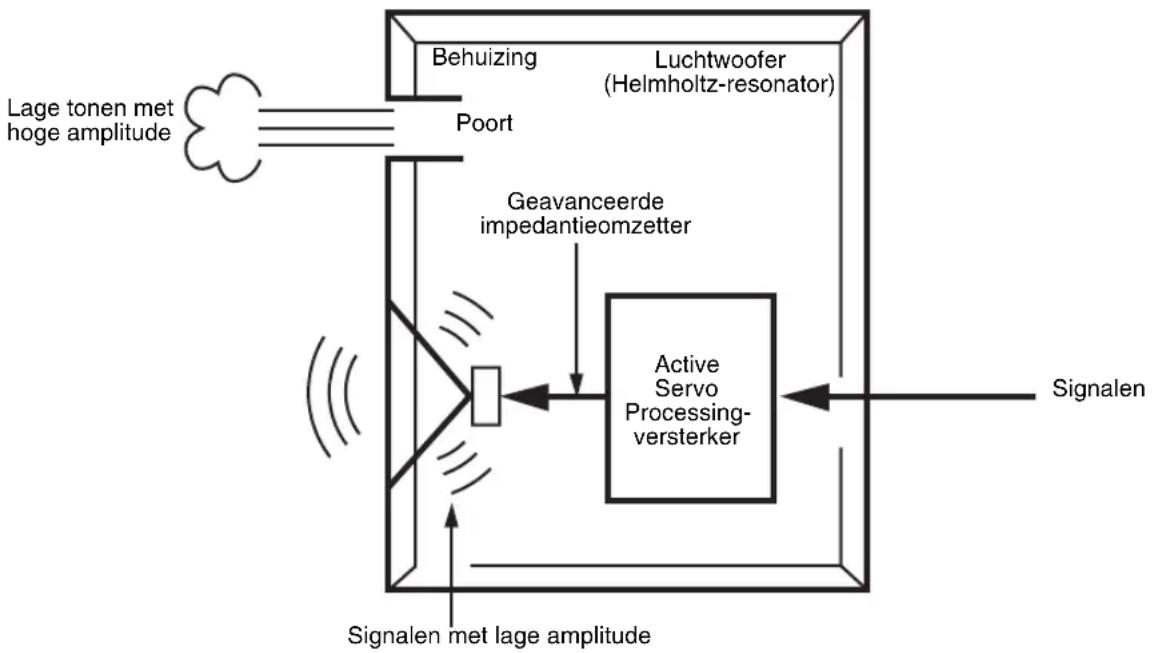

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

Lage tonen met hoge amplitude Poort Behuizing Geavanceerde impedantieomzetter Active Servo Processing- versterker Signalen met lage amplitude Luchtwoofer (Helmholtz-resonator) SignalenNederlands 15 Nl Raadpleeg de onderstaande tabel indien het toestel niet correct functioneert. Als het probleem dat u ondervindt niet in de onderstaande tabel is opgenomen of als de onderstaande instructies niet helpen, verwijdert u de stekker van het toestel uit het stopcontact en neemt u contact op met een bevoegde YAMAHA-verdeler of -reparatiedienst.

VERHELPEN VAN PROBLEMEN

Probleem Oorzaak Oplossing Het apparaat kan niet worden ingeschakeld, hoewel de STANDBY/ ON-toets in de stand ON is gezet. De stekker van het netsnoer is niet goed aangesloten. Sluit de stekker goed aan. De POWER-schakelaar is in de stand OFF gezet. Zet de POWER-schakelaar in de stand ON. Geen geluid. Het volume staat in de laagste stand. Verhoog het volume. De luidsprekerkabels zijn niet stevig aangesloten. Sluit de kabels stevig aan. Het geluidsniveau is te laag. De luidsprekerkabels zijn niet juist aangesloten. Verbind de kabels correct, dus L (links) met L, R (rechts) met R, "+" met "+" met "–" met "–". De instelling van de PHASE-schakelaar is niet juist. Zet de PHASE-schakelaar in de andere stand. Een brongeluid met weinig lage frequenties wordt afgespeeld. Geef een brongeluid met lage frequenties weer. Zet de HIGH CUT-regelaar in een hogere stand. Er is invloed van staande golven. Stel de subwoofer anders op of doorbreek parallelle oppervlakken door boekenplanken, enz. langs de muren te plaatsen. De subwoofer wordt niet automatisch ingeschakeld. De POWER-schakelaar is in de stand OFF gezet. Zet de POWER-schakelaar in de stand ON. De STANDBY/ON-toets is in de stand STANDBY gezet. Zet de STANDBY/ON-toets in de stand ON. De AUTO STANDBY-schakelaar is in de stand OFF gezet. Zet de AUTO STANDBY-schakelaar in de stand "HIGH" of "LOW". Het niveau van het ingangssignaal is te laag. Zet de AUTO STANDBY-schakelaar in de stand "HIGH". De subwoofer wordt niet automatisch in de stand-bymodus geschakeld. De subwoofer wordt geactiveerd door ruis van externe apparaten, enz. Zet de subwoofer verder van de desbetreffende apparaten vandaan en/of verander de loop van de luidsprekerkabels. Of zet de AUTO STANDBY-schakelaar in de stand "OFF". De AUTO STANDBY-schakelaar is in de stand OFF gezet. Zet de AUTO STANDBY-schakelaar in de stand "HIGH" of "LOW". De subwoofer schakelt plotseling over naar de stand-bymodus. Het niveau van het ingangssignaal is te laag. Zet de AUTO STANDBY-schakelaar in de stand "HIGH". De subwoofer wordt plotseling ingeschakeld. De subwoofer wordt geactiveerd door ruis van externe apparaten, enz. Zet de subwoofer verder van de desbetreffende apparaten vandaan en/of verander de loop van de luidsprekerkabels. Of zet de AUTO STANDBY-schakelaar in de stand "OFF".16 Nl Type...... Advanced Yamaha Active Servo Technology II Driver .........................................Conuswoofer van 20 cm Type: magnetische afscherming Uitgangsvermogen versterker (100 Hz, 5 ohm, 10% THD) ......................................................................................130 W Frequentieweergave................................26 Hz - 160 Hz Spanningsvereisten Modellen voor Verenigde Staten en Canada ..........................................120 V wisselstroom, 60 Hz Modellen voor Verenigd Koninkrijk en Europa ..........................................230 V wisselstroom, 50 Hz Model voor Australië........240 V wisselstroom, 50 Hz Model voor Chinees..........220 V wisselstroom, 50 Hz Model voor Koreaans .......220 V wisselstroom, 60 Hz Modellen voor Azië en algemene modellen ............... 110-120/220-240 V wisselstroom, 50/60 Hz Vermogensverbruik ................................................67 W Vermogensverbruik in stand-by ...........................0,5 W Afmetingen (b × h × d) ...................................... 200 mm × 473 mm × 405 mm Gewicht ................................................................... 14 kg Alle specificaties zijn onder voorbehoud en kunnen zonder voorafgaande kennisgeving worden gewijzigd. Beperkte garantie voor de Europese Economische Ruimte en Zwitserland Hartelijk dank dat u een Yamaha-product hebt gekozen. In het onwaarschijnlijke geval dat uw Yamaha-product tijdens de garantie dient te worden gerepareerd, dient u contact op te nemen met de dealer bij wie u het hebt gekocht. Indien u moeilijkheden ervaart, gelieve dan contact op te nemen met de vertegenwoordiging van Yamaha in uw land. U vindt de gegevens op onze website (http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor inwoners van het V.K.). Er wordt gegarandeerd dat het product vrij is van gebreken in fabricage en materialen voor een periode van twee jaren te rekenen vanaf de originele aankoop. Yamaha zorgt ervoor, met inachtneming van onderstaande voorwaarden, dat een product dat gebreken vertoont wordt gerepareerd of dat om het even welke onderdelen worden gerepareerd of vervangen (naar goeddunken van Yamaha) zonder kosten voor de onderdelen of werkuren. Yamaha behoudt zich het recht voor om een product te vervangen door een gelijkaardig met dezelfde eigenschappen en waarde, indien een model niet meer leverbaar is of het onrendabel is dit te repareren.Voorwaarden 1. De originele factuur of de kassabon (met vermelding van de aankoopdatum, de productcode en de naam van de dealer) MOET worden gevoegd bij het product dat gebreken vertoont, samen met een verklaring waaruit het gebrek blijkt. Ingeval van afwezigheid van dit duidelijk aankoopbewijs, behoudt Yamaha zich het recht voor om gratis service te weigeren en kan het product op kosten van de klant worden teruggezonden. 2. Het product MOET zijn gekocht bij een ERKENDE Yamaha dealer binnen de Europese Economische Ruimte (EEA) of Zwitserland. 3. Het product mag geen wijzigingen of veranderingen hebben ondergaan, tenzij deze schriftelijk door Yamaha werden toegestaan.

4. Het volgende is van garantie uitgesloten:

a. Regelmatig onderhoud of reparaties of vervanging van onderdelen vanwege normale slijtage. b. Schade die voortkomt uit: (1) Reparaties uitgevoerd door de klant zelf of een ongemachtigde derde. (2) Een onjuiste verpakking of oneigenlijk gebruik wanneer het product door de klant wordt verstuurd. Het is belangrijk te weten dat het de verantwoordelijkheid is van diegene die het product terugstuurt dat het product adequaat is ingepakt wanneer hij of zij het product terugstuurt met het oog op reparatie. (3) Oneigenlijk gebruik, met inbegrip van maar niet beperkt tot (a) verzuim om het product voor normale doeleinden te gebruiken of te gebruiken overeenkomstig de instructies van Yamaha met betrekking tot eigenlijk gebruik, onderhoud en opslag, en (b) installatie of gebruik van het product op een manier die niet overeenkomt met de van toepassing zijnde technische of veiligheidsnormen in de landen van gebruik. (4) Ongevallen, blikseminslag, waterschade, brandschade, een onjuiste ventilatie, lekkende batterijen of een oorzaak die buiten de controle van Yamaha ligt. (5) Gebreken aan het systeem waarin het product wordt ingebouwd en/of onverenigbaarheid met derde producten. (6) Gebruik van een product dat in de Europese Economische Ruimte en/of Zwitserland werd ingevoerd, maar niet door Yamaha, en dat niet voldoet aan de technische of veiligheidsnormen van het land van gebruik en/of de standaardspecificaties van producten die door Yamaha in de Europese Economische Ruimte en/of Zwitserland worden verkocht. (7) Producten die niet AV (audiovisueel) gerelateerd zijn. (De producten die onderworpen zijn aan de “Yamaha AV garantievoorwaarden” worden gedefinieerd op onze website: http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor inwoners van het V.K.) 5. Indien de garantie verschilt tussen het land van aankoop en het land van gebruik, zal de garantie van het land van gebruik van toepassing zijn. 6. Yamaha kan niet aansprakelijk worden gesteld voor verlies of beschadiging, hetzij rechtstreeks of onrechtstreeks of anders, behalve voor de reparatie of vervanging van het product. 7. Maak kopieën van douaneformulieren of gegevens omdat Yamaha niet aansprakelijk kan worden gesteld voor om het even welke wijzigingen aan of verlies van dergelijke formulieren en gegevens. 8. Deze garantie heeft noch invloed op de statutaire rechten van klanten die van toepassing zijn binnen het kader van de nationale wetgevingen, noch op de rechten van klanten ten opzichte van de dealer die voortkomen uit hun overeenkomst tot verkoop/aankoop. SPECIFICATIESi Ru Благодарим вас за покупку этого устройства YAMAHA. Прочитайте описание следующих мер предосторожности перед использованием аппарата. YAMAHA не несет ответственность за любые повреждения и (или) травмы, вызванные несоблюдением приведенных ниже мер предосторожности.
