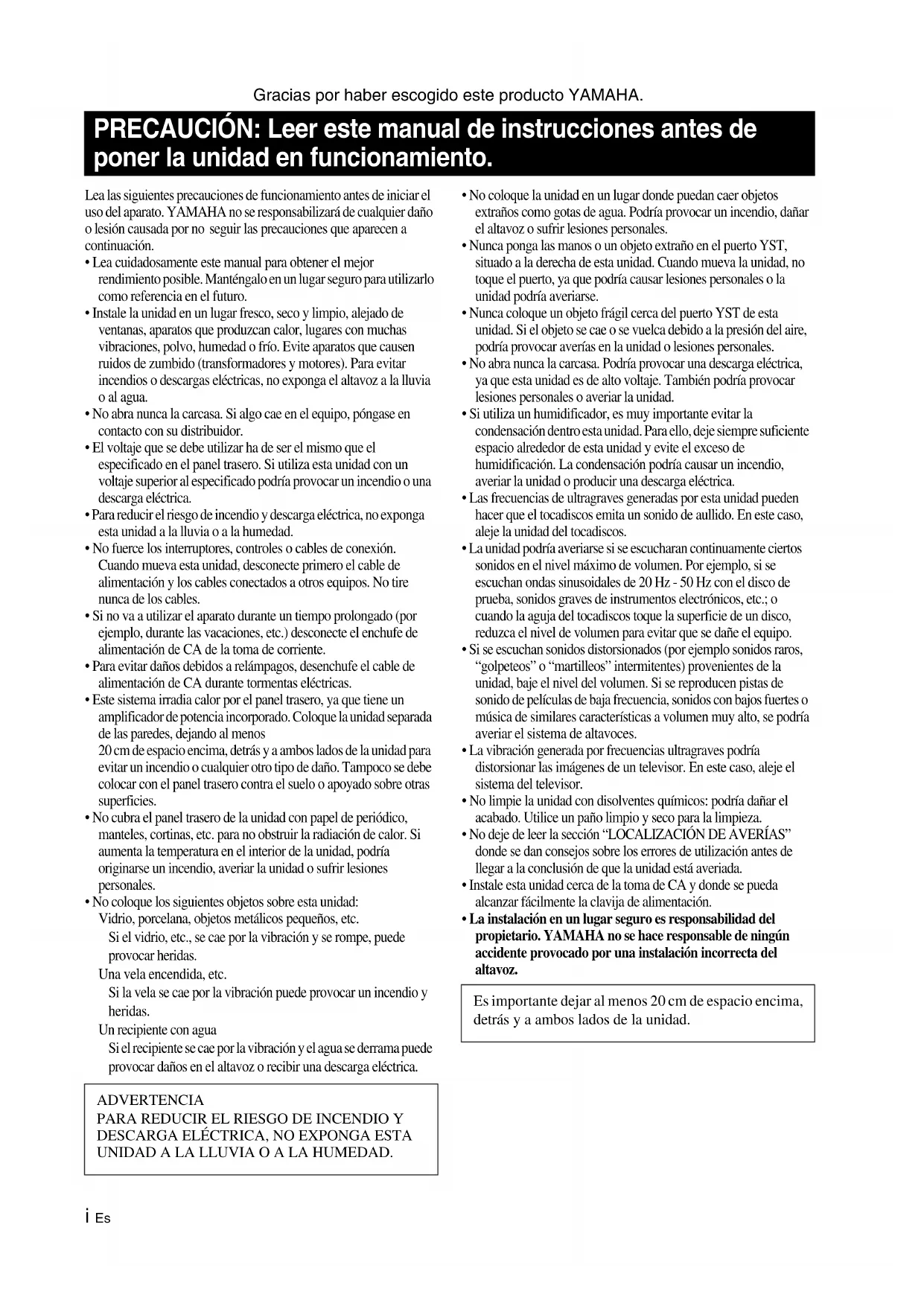

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.

• Instale la unidad en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

• No abra nunca la carcasa. Si algo cae en el equipo, póngase en contacto con su distribuidor.

• El voltaje que se debe utilizar ha de ser el mismo que el especificado en el panel trasero. Si utiliza esta unidad con un voltaje superior al especificado podría provocar un incendio o una descarga eléctrica.

• Para reducir el riesgo de incendio y descarga eléctrica, no exponga esta unidad a la lluvia o a la humedad.

• No fuerce los interruptores, controles o cables de conexión. Cuando mueva esta unidad, desconecte primero el cable de alimentación y los cables conectados a otros equipos. No tire nunca de los cables.

• Si no va a utilizar el aparato durante un tiempo prolongado (por ejemplo, durante las vacaciones, etc.) desconecte el enchufe de alimentación de CA de la toma de corriente.

• Para evitar daños debidos a relámpagos, desenchufe el cable de alimentación de CA durante tormentas eléctricas.

• Este sistema irradia calor por el panel trasero, ya que tiene un amplificador de potencia incorporado. Coloque la unidad separada de las paredes, dejando al menos 20 cm de espacio encima, detrás y a ambos lados de la unidad para evitar un incendio o cualquier otro tipo de daño. Tampoco se debe colocar con el panel trasero contra el suelo o apoyado sobre otras superficies.

• No cubra el panel trasero de la unidad con papel de periódico, manteles, cortinas, etc. para no obstruir la radiación de calor. Si aumenta la temperatura en el interior de la unidad, podría originarse un incendio, averiar la unidad o sufrir lesiones personales.

• No coloque los siguientes objetos sobre esta unidad: Vidrio, porcelana, objetos metálicos pequeños, etc. Si el vidrio, etc., se cae por la vibración y se rompe, puede provocar heridas. Una vela encendida, etc. Si la vela se cae por la vibración puede provocar un incendio y heridas. Un recipiente con agua Si el recipiente se cae por la vibración y el agua se derrama puede provocar daños en el altavoz o recibir una descarga eléctrica.

• No coloque la unidad en un lugar donde puedan caer objetos extraños como gotas de agua. Podría provocar un incendio, dañar el altavoz o sufrir lesiones personales.

• Nunca ponga las manos o un objeto extraño en el puerto YST, situado a la derecha de esta unidad. Cuando mueva la unidad, no toque el puerto, ya que podría causar lesiones personales o la unidad podría averiarse.

• Nunca coloque un objeto frágil cerca del puerto YST de esta unidad. Si el objeto se cae o se vuelca debido a la presión del aire, podría provocar averías en la unidad o lesiones personales.

• No abra nunca la carcasa. Podría provocar una descarga eléctrica, ya que esta unidad es de alto voltaje. También podría provocar lesiones personales o averiar la unidad.

• Si utiliza un humidificador, es muy importante evitar la condensación dentro esta unidad. Para ello, deje siempre suficiente espacio alrededor de esta unidad y evite el exceso de humidificación. La condensación podría causar un incendio, averiar la unidad o producir una descarga eléctrica.

• Las frecuencias de ultragraves generadas por esta unidad pueden hacer que el tocadiscos emita un sonido de aullido. En este caso, aleje la unidad del tocadiscos.

• La unidad podría averiarse si se escucharan continuamente ciertos sonidos en el nivel máximo de volumen. Por ejemplo, si se escuchan ondas sinusoidales de 20 Hz - 50 Hz con el disco de prueba, sonidos graves de instrumentos electrónicos, etc.; o cuando la aguja del tocadiscos toque la superficie de un disco, reduzca el nivel de volumen para evitar que se dañe el equipo.

• Si se escuchan sonidos distorsionados (por ejemplo sonidos raros, “golpeteos” o “martilleos” intermitentes) provenientes de la unidad, baje el nivel del volumen. Si se reproducen pistas de sonido de películas de baja frecuencia, sonidos con bajos fuertes o música de similares características a volumen muy alto, se podría averiar el sistema de altavoces.

• La vibración generada por frecuencias ultragraves podría distorsionar las imágenes de un televisor. En este caso, aleje el sistema del televisor.

• No limpie la unidad con disolventes químicos: podría dañar el acabado. Utilice un paño limpio y seco para la limpieza.

• No deje de leer la sección “LOCALIZACIÓN DE AVERÍAS” donde se dan consejos sobre los errores de utilización antes de llegar a la conclusión de que la unidad está averiada.

• Instale esta unidad cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación.

• La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable de ningún accidente provocado por una instalación incorrecta del altavoz. PRECAUCIÓN: Leer este manual de instrucciones antes de poner la unidad en funcionamiento. ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO Y

DESCARGA ELÉCTRICA, NO EXPONGA ESTA

UNIDAD A LA LLUVIA O A LA HUMEDAD. Es importante dejar al menos 20 cm de espacio encima, detrás y a ambos lados de la unidad.Español 1 Es

• VOLTAGE SELECTOR (Sólo para modelos de Asia y modelos generales) El interruptor de selección de tensión situado en el panel trasero de esta unidad debe ajustarse a la tensión principal de su emplazamiento ANTES de enchufar esta unidad a la corriente eléctrica. La selección de voltajes es para CA de 110-120/220-240 V a 50/60 Hz. CARACTERÍSTICAS ........................................................ 2 ACCESORIOS SUMINISTRADOS................................... 2

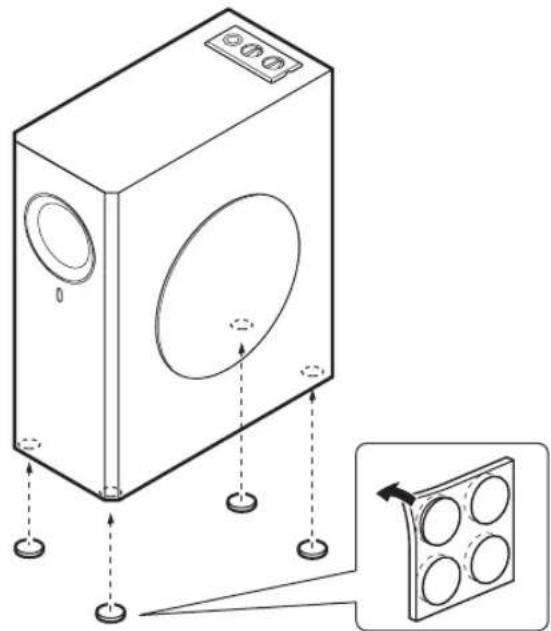

COLOCACIÓN DE LAS ALMOHADILLAS

• CONEXIONES p. 6
• Conexión a los terminales (toma para clavija) de salida de línea del amplificador p. 6
• Conexión a los terminales de salida de los altavoces del amplificador p. 8
• Conexión a los terminales INPUT1/OUTPUT del altavoz de ultragraves p. 10
• Enchufe el altavoz de ultragraves a la toma de corriente de CA p. 10
• FUNCIÓN DE CONMUTACIÓN AUTOMÁTICA DE LA ALIMENTACIÓN p. 11
• Cambio del ajuste AUTO STANDBY p. 11

LOCALIZACIÓN DE AVERÍAS .................................... 15

ESPECIFICACIONES...................................................... 16 Esta unidad no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia unidad esté apagada. En este estado, la unidad ha sido diseñada para que consuma una cantidad de corriente muy pequeña. Esta unidad dispone de un diseño a prueba de interferencias magnéticas, aunque existe la posibilidad de que, en el caso de colocarlo demasiado cerca de un televisor, el color de la imagen pueda verse afectado. En este caso, aleje el sistema del televisor. Información para Usuarios sobre Recolección y Disposición de Equipamiento Viejo Este símbolo en los productos, embalaje, y/o documentación que se acompañe significa que los productos electrónicos y eléctricos usados no deben ser mezclados con desechos hogareños corrientes. Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC. Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos. Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos. [Información sobre la Disposición en otros países fuera de la Unión Europea] Este símbolo sólo es válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición. CONTENIDO

• Este sistema de altavoces de ultragraves emplea Tecnología avanzada de servo activo de Yamaha (Advanced Yamaha Active Servo Technology) II que ha sido desarrollada para reproducir sonidos supergraves de excelente calidad. (Consulte la página 14 para obtener más información sobre Advanced Yamaha Active Servo Technology II.) Este sonido de supergraves añade un efecto más realista de cine en casa a su sistema estéreo.

• Este altavoz de ultragraves se puede agregar fácilmente al sistema de audio existente conectándolo a los terminales de altavoces o a los terminales de salida de línea (clavija) del amplificador.

• Para el uso efectivo del altavoz de ultragraves, el sonido de supergraves del altavoz de ultragraves debe coincidir con el de los altavoces principales. Podrá crear sonido de la mejor calidad utilizando el control HIGH CUT y el interruptor PHASE.

• La función de conmutación eléctrica automática le ahorra la molestia de presionar el botón STANDBY/ON para conectar y desconectar la alimentación.

• Este sistema de ultragraves está equipado con un puerto lineal exclusivo de Yamaha que proporciona una respuesta suave de graves durante la reproducción, reduciendo al mínimo el ruido externo no incluido en la señal de entrada original. Compruebe que la caja contiene las siguientes piezas. Para disfrutar de la mejor calidad de sonido, estabilice los altavoces de ultragraves con ayuda de las almohadillas antideslizantes. Instale las almohadillas antideslizantes en las cuatro esquinas en la parte inferior del altavoz de ultragraves para evitar que se mueva por la vibración, etc. CARACTERÍSTICAS ACCESORIOS SUMINISTRADOS

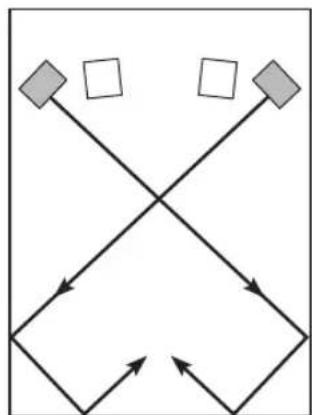

ALMOHADILLAS ANTIDESLIZANTES Almohadillas antideslizantesEspañol 3 Es Un solo altavoz de ultragraves es suficiente para el sistema de audio, sin embargo, si se usan dos altavoces de ultragraves se logrará una mayor efecto de sonido. Al usar un altavoz de ultragraves, se recomienda colocarlo en el lado exterior del altavoz delantero derecho o izquierdo. (Consulte la fig. .) Si se utilizan dos altavoces de ultragraves, se recomienda colocarlos en el lado exterior de cada altavoz delantero. (Consulte la fig. .) La ubicación indicada en la fig. también se puede usar, sin embargo, si el sistema de ultragraves se coloca mirando directamente la pared, el efecto de los graves se perderá, ya que su sonido y el reflejado por la pared se anularán entre sí. Para evitar que esto suceda, coloque el sistema de ultragraves en ángulo, tal como se indica en la fig. o . Nota Puede darse el caso que que al usar este altavoz de ultragraves no se logre obtener un buen sonido de ultragraves cuando escuche música desde el centro de la habitación. Esto se debe a que se generan “ondas estacionarias” entre dos paredes paralelas y cancelan el sonido de los graves. En ese caso, coloque el altavoz de ultragraves oblicuamente a la pared. También puede ser útil romper el paralelismo de las superficies colocando estanterías, librerías, etc., en las paredes. UBICACIÓN

B4 Es Indicador de alimentación Se ilumina en verde mientras el altavoz de ultragraves está activado. Se ilumina en rojo mientras el altavoz de ultragraves está ajustado en modo de espera por la operación de la función de interrupción automática del suministro eléctrico. Se desactiva cuando el altavoz de ultragraves se ajusta en el modo de espera. Botón STANDBY/ON Pulse este botón para activar la alimentación cuando el interruptor POWER está en la posición ON. (El indicador de alimentación se ilumina en color verde.) Vuelva a presionarlo para ajustar el altavoz de ultragraves en el modo en espera. (El indicador de alimentación se apaga.) Control HIGH CUT Ajusta el punto de corte de alta frecuencia. Las frecuencias superiores a la frecuencia seleccionada por este control se cortarán (y no habrá salida).

• Una graduación de este control representa 10 Hz. Control VOLUME Ajusta el nivel del volumen. Gire el control a la derecha para subir el volumen y a la izquierda para bajarlo. Interruptor AUTO STANDBY (HIGH/LOW/OFF) Este interruptor está ajustado, originalmente, en la posición OFF. Al ajustar este interruptor en las posiciones HIGH o LOW, la función de interrupción automática del suministro eléctrico funciona tal y como se describe en la página 11. Si no necesita esta función, deje el interruptor en la posición OFF.

• Asegúrese de cambiar la configuración de este interruptor sólo cuando el altavoz de ultragraves se encuentre en el modo de espera. Para ello, presione el botón STANDBY/ON. Interruptor POWER Ajuste este interruptor en la posición ON para utilizar el altavoz de ultragraves. En este estado, puede encender el altavoz de ultragraves o ponerlo en modo de espera simplemente pulsando el botón STANDBY/ ON. Ponga este interruptor en la posición OFF para cortar completamente el suministro de alimentación del altavoz de ultragraves de la línea de CA.

CONTROLES Y SUS FUNCIONES

Panel trasero (Modelo general) Panel frontal Panel delantero Modo de espera El altavoz de ultragraves sigue utilizando una pequeña cantidad de energía en este modo.CONTROLES Y SUS FUNCIONES Español 5 Es Interruptor VOLTAGE SELECTOR (Sólo para modelos de Asia y modelos generales) Si la presente configuración de tensión no es correcta, ajuste el interruptor a la tensión adecuada de su zona (110-120/220-240 V). Consulte a su distribuidor en caso de no estar seguro de la configuración correcta. Terminales OUTPUT (TO SPEAKERS) Pueden utilizarse para conectarse a los altavoces principales. Las señales desde los terminales INPUT1 se envían desde estos terminales. (Consulte “CONEXIONES” para obtener más información.) Terminales INPUT1 (FROM AMPLIFIER) Utilizados para conectar el altavoz de ultragraves con los terminales de altavoz del amplificador. (Consulte “CONEXIONES” para obtener más información.) Terminales INPUT2 Utilizados para introducir señales de nivel de línea desde el amplificador. (Consulte “CONEXIONES” para obtener más información.) Terminales INPUT3 (LFE) El control HIGH CUT no tiene ningún efecto sobre las señales recibidas por los terminales. (Consulte la página 7 para obtener más información) Interruptor PHASE Este interruptor debe estar ajustado en la posición REV (invertida). Sin embargo, en función del sistema de altavoces usado o las condiciones de escucha, puede darse el caso de que la calidad del sonido obtenido sea mejor en la posición NORM (normal). Escuche el sonido y seleccione la mejor posición en consecuencia. ADVERTENCIA Es muy importante desenchufar el altavoz de ultragraves antes de configurar correctamente el interruptor VOLTAGE SELECTOR.6 Es Elija el método de conexión que se ajuste mejor a su sistema de audio. ■ Elija (páginas 6-7) si su amplificador tiene terminal(es) de salida (toma para clavija) de línea ■ Elija (páginas 8-9) si su amplificador no tiene terminal(es) de salida (toma para clavija) de línea Precaución: desenchufe el altavoz de ultragraves y otros componentes de audio/vídeo antes de realizar las conexiones. Notas

• Todas las conexiones deben ser las correctas, L (izquierdo) con L, R (derecho) con R, “+” con “+” y “–” con “–”. Se recomienda consultar también el manual de instrucciones de cada uno de los componentes que han de conectarse al altavoz de ultragraves.

• Enchufe el altavoz de ultragraves y otros componentes de audio/video después de que haya finalizado todas las conexiones.

• Para conectar a un amplificador (o receptor AV), conecte la terminal SUBWOOFER (o LOW PASS, etc.) en la parte trasera del amplificador (o receptor AV) al terminal /MONO INPUT2 del altavoz de ultragraves.

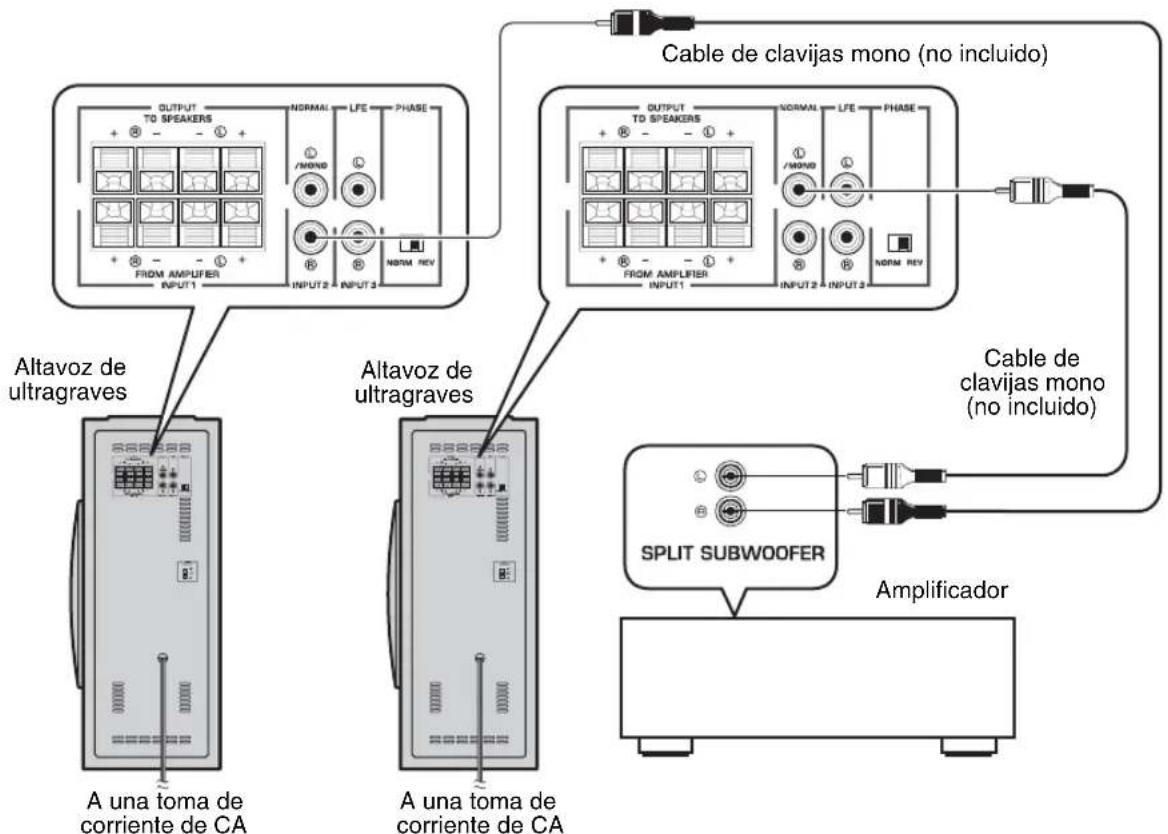

• Cuando conecte el altavoz de ultragraves en los terminales SPLIT SUBWOOFER de la parte trasera del amplificador, asegúrese de conectar el terminal /MONO INPUT2 en el lado “L” y el terminal INPUT2 en el lado “R” de los terminales SPLIT SUBWOOFER. Notas

• Algunos amplificadores disponen de terminales de salida de línea con la etiqueta PRE OUT. Si va a conectar un altavoz de ultragraves a los terminales PRE OUT del amplificador, utilice un amplificador que tenga por lo menos dos juegos de terminales PRE OUT. Si el amplificador sólo tiene un juego de terminales PRE OUT no conecte el altavoz de ultragraves a los terminales PRE OUT. En su lugar, conecte el altavoz de ultragraves a los terminales de salida de altavoz del amplificador. (Consulte las páginas 8-9.)

• Si realiza la conexión a un terminal de salida de línea monoaural del amplificador, conéctelo al terminal /MONO INPUT2.

• Al conectarlo a los terminales de salida de línea del amplificador, no se deben conectar otros altavoces a los terminales OUTPUT del panel trasero del altavoz de ultragraves. Si se conectan, no saldrá ningún sonido. ■ Utilización de un altavoz de ultragraves CONEXIONES

Conexión a los terminales (toma para clavija) de salida de línea del amplificador

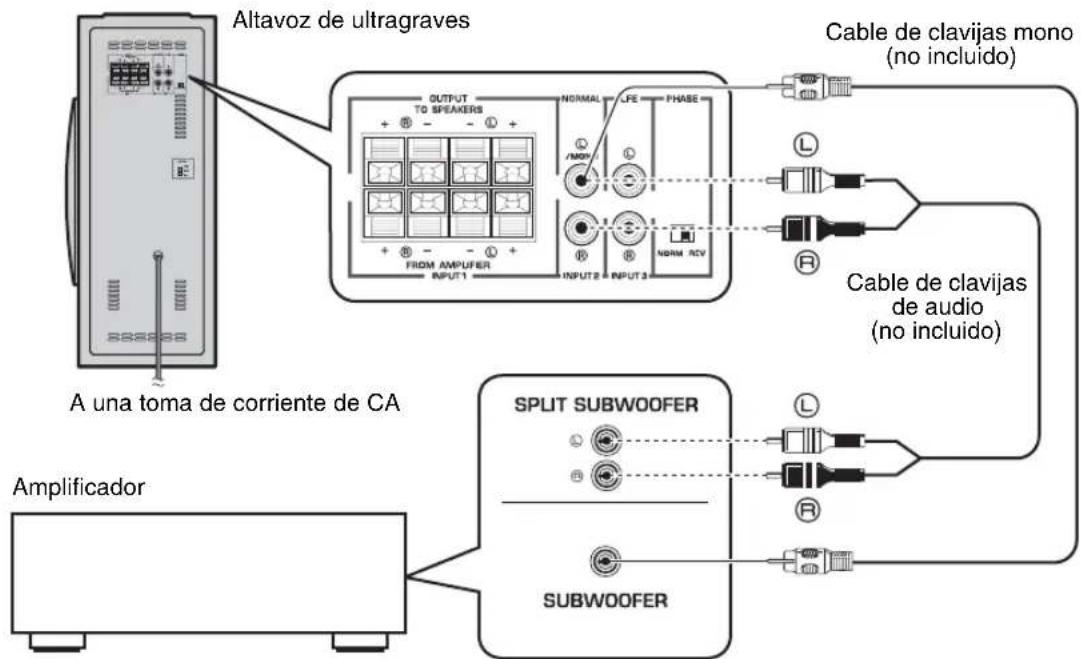

Altavoz de ultragraves Amplificador A una toma de corriente de CA Cable de clavijas mono (no incluido) Cable de clavijas de audio (no incluido)CONEXIONES Español 7 Es ■ Utilización de dos altavoces de ultragraves ■ Conexión a los terminales LFE (INPUT3) Si el amplificador puede cortar frecuencias altas de las señales para enviarlas al altavoz de ultragraves, conecte el amplificador a los terminales LFE (INPUT3). Conseguirá una mejor calidad de sonido, ya que la ruta de la señal se acorta en el altavoz de ultragraves gracias al circuito HIGH CUT incorporado. Amplificador A una toma de corriente de CA A una toma de corriente de CA Cable de clavijas mono (no incluido) Cable de clavijas mono (no incluido) Altavoz de ultragraves Altavoz de ultragravesCONEXIONES 8 Es Seleccione este método si su amplificador no tiene terminal de salida (toma para clavija) de línea. Si su amplificador dispone de dos conjuntos de terminales de salida de altavoces delanteros y ambos terminales pueden emitir señales de sonido simultáneamente.

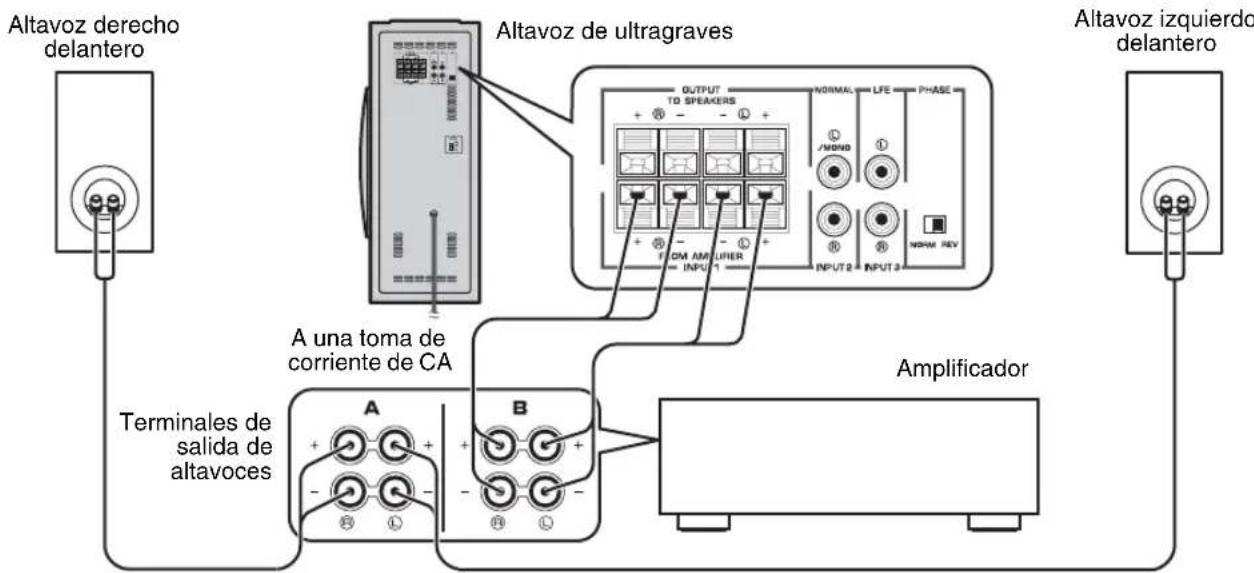

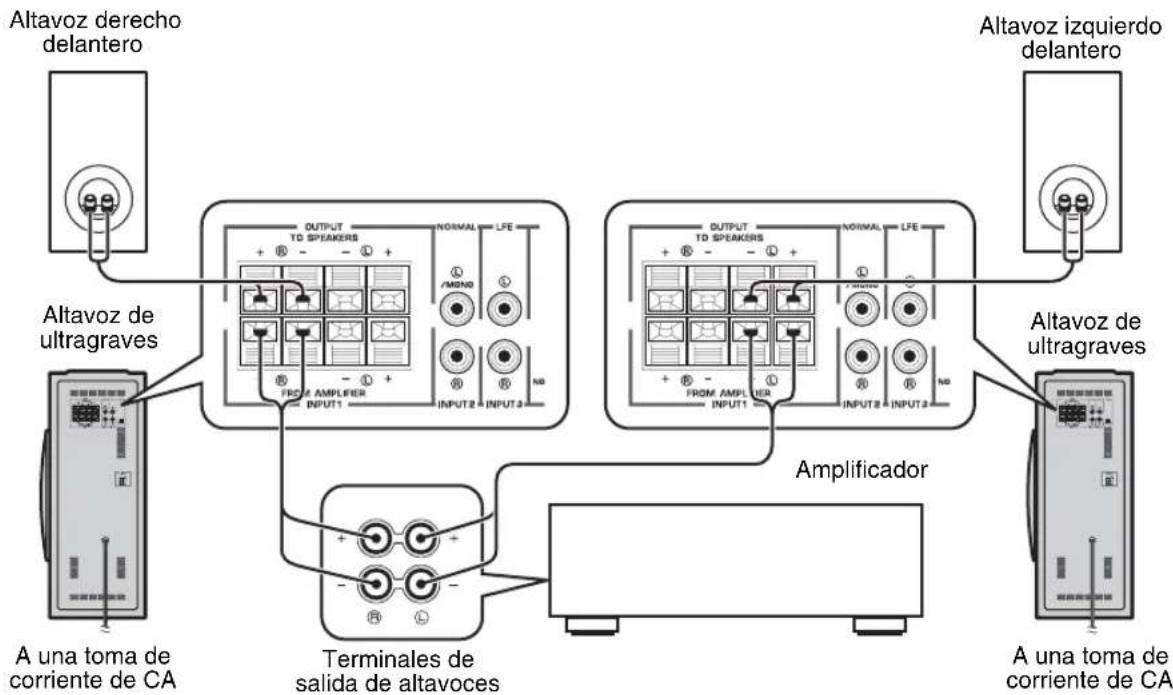

• Conecte un conjunto de terminales de salida de altavoces delanteros del amplificador a los terminales INPUT1 del altavoz de ultragraves y conecte el otro conjunto de terminales de salida de altavoces delanteros del amplificador a los altavoces delanteros.

• Ajuste el amplificador de modo que ambos conjuntos de terminales de salida para altavoces delanteros emitan señales de sonido simultáneamente. Nota Si su amplificador sólo tiene un conjunto de terminales de salida de altavoces delanteros, consulte la página 9. ■ Utilización de un altavoz de ultragraves (con cables para altavoces) ■ Utilización de dos altavoces de ultragraves (con cables para altavoces) Conexión a los terminales de salida de los altavoces del amplificador

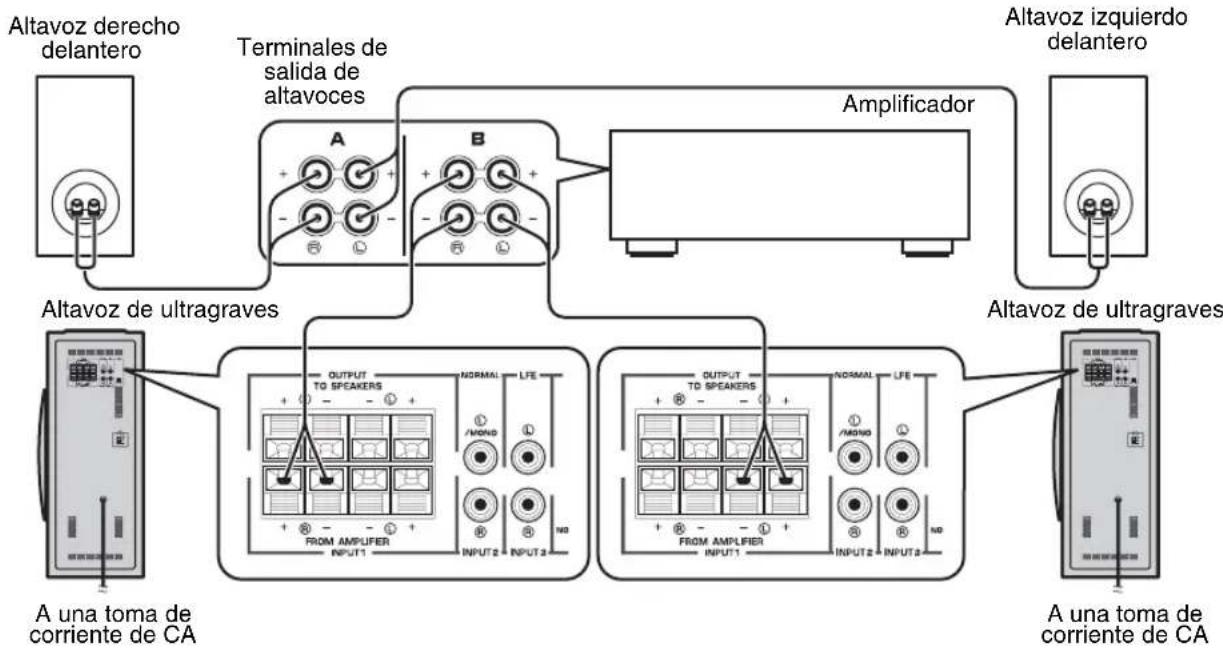

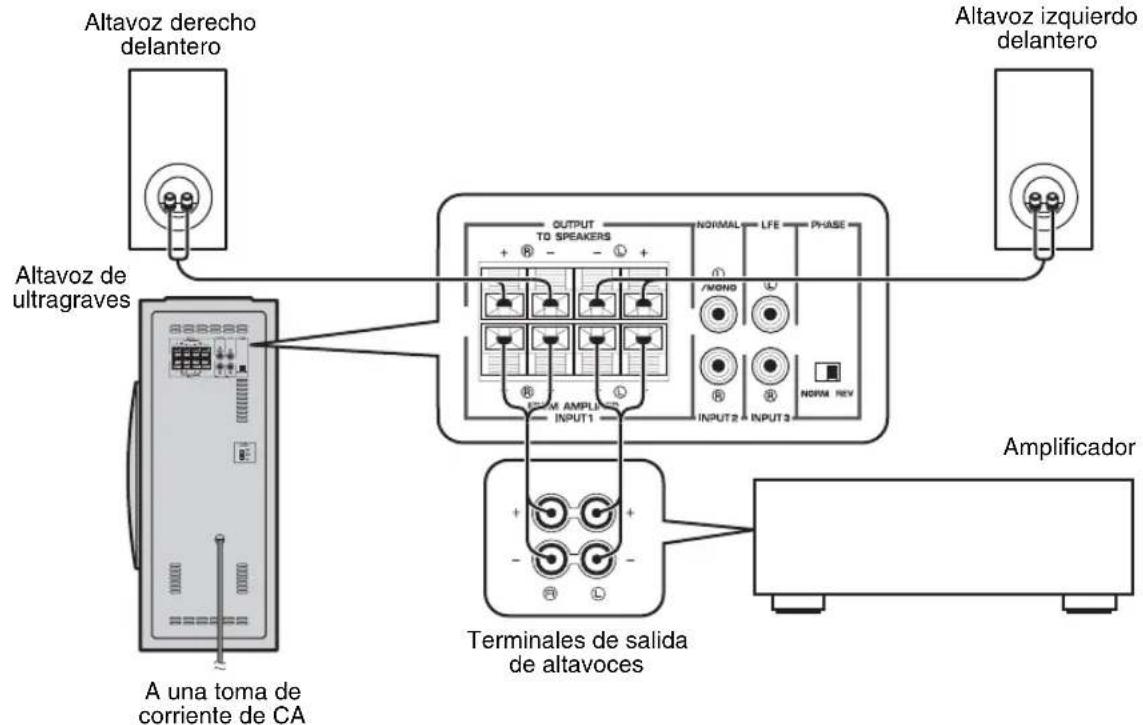

Altavoz derecho delantero Altavoz de ultragraves A una toma de corriente de CA Altavoz izquierdo delantero Amplificador Terminales de salida de altavoces Amplificador Altavoz derecho delantero Altavoz izquierdo delantero Altavoz de ultragraves A una toma de corriente de CA A una toma de corriente de CA Altavoz de ultragraves Terminales de salida de altavocesCONEXIONES Español 9 Es Si su amplificador sólo tiene un conjunto de terminales de salida de altavoces delanteros. Conecte los terminales de salida de altavoces del amplificador a los terminales INPUT1 del altavoz de ultragraves y conecte los terminales OUTPUT del altavoz de ultragraves a los altavoces delanteros. ■ Utilización de un altavoz de ultragraves (con cables para altavoces) ■ Utilización de dos altavoces de ultragraves (con cables para altavoces) Altavoz derecho delantero Altavoz izquierdo delantero Altavoz de ultragraves Amplificador Terminales de salida de altavoces A una toma de corriente de CA Altavoz derecho delantero Altavoz izquierdo delantero Altavoz de ultragraves Terminales de salida de altavoces A una toma de corriente de CA A una toma de corriente de CA Amplificador Altavoz de ultragravesCONEXIONES 10 Es Para las conexiones, mantenga los cables de altavoz lo más cortos posible. No junte ni enrolle la parte sobrante de los cables. Si las conexiones son defectuosas, no se escuchará ningún sonido del altavoz de ultragraves o de los altavoces, de ninguna de las dos fuentes. Asegúrese de que las marcas de polaridad + y – de los cables del altavoz se respetan y se ajustan correctamente. Si dichos cables están conectados con la polaridad invertida, el sonido tendrá poca naturalidad y sentirá que faltan graves. PrecauciónNo deje que los cables pelados se toquen; si lo hace, el altavoz de ultragraves, el amplificador o ambos podrían averiarse. ■ Antes de conectar el aparato Retire 10 mm de la capa aislante que cubre lo extremos de cada cable de altavoz. ■ Cómo conectar 1 Afloje la perilla del terminal, tal y como se muestra en la figura. 2 Inserte el cable pelado. 3 Quite el dedo de la pestaña para poder bloquearla correctamente en el extremo del cable. 4 Tire ligeramente de los cables en el terminal para verificar que está firmemente conectado.Enchufe el altavoz de ultragraves y otros componentes de audio/video después de que haya finalizado todas las conexiones en las tomas de CA. Conexión a los terminales INPUT1/ OUTPUT del altavoz de ultragraves Bien Mal 10 mm

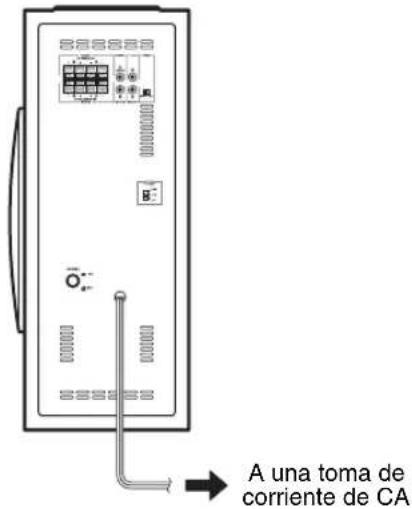

Rojo: positivo (+)Negro: negativo (–) Enchufe el altavoz de ultragraves a la toma de corriente de CA A una toma de corriente de CAEspañol 11 Es Esta función cambia automáticamente el equipo entre los modos de espera y de encendido. El altavoz de ultragraves se pone automáticamente en modo de espera si no recibe una señal de entrada durante 7 u 8 minutos. (El indicador de alimentación se enciende en rojo). Cuando el altavoz de ultragraves detecta una entrada de señal de graves inferior a 200 Hz, pasa automáticamente al modo de encendido. (El indicador de alimentación se enciende en verde). Notas

• Esta función sólo está disponible cuando el interruptor POWER y el botón STANDBY/ON están ajustados en la posición ON.

• El ruido recibido de otros aparatos puede hacer que el tiempo necesario para que el altavoz de ultragraves pase al modo de espera dure más de 8 minutos. 1 Ajuste el altavoz de ultragraves en modo de espera. 2 Cambie el ajuste AUTO STANDBY. - LOW: seleccione normalmente esta posición para activar esta función. - HIGH: si esta función no funciona con el interruptor AUTO STANDBY ajustado en LOW, seleccione esta posición para que el altavoz de ultragraves detecte señales de entrada de nivel inferior y se encienda automáticamente. - OFF: seleccione esta posición para desactivar esta función, por ejemplo, cuando el altavoz de ultragraves se encienda inesperadamente por detección de ruidos de otros aparatos. FUNCIÓN DE CONMUTACIÓN AUTOMÁTICA DE LA ALIMENTACIÓN Cambio del ajuste AUTO STANDBY12 Es Antes de utilizar el altavoz de ultragraves, ajuste el altavoz de ultragraves para obtener el balance de volumen y tono óptimos entre el altavoz de ultragraves y los altavoces principales. Para ello, siga el procedimiento que se describe a continuación. 1 Ajuste el control VOLUME al mínimo (0). 2 Conecte la alimentación de los demás componentes. 3 Asegúrese de que el interruptor POWER está configurado en la posición ON y después pulse el botón STANDBY/ON para activar el altavoz de ultragraves.

• El indicador de alimentación se ilumina de color verde. 4 Reproduzca una fuente que contenga componentes de baja frecuencia y ajuste el control de volumen del amplificador hasta el nivel de escucha deseado. 5 Ajuste el control HIGH CUT en la posición donde pueda obtenerse la respuesta deseada. Lo normal es ajustar el control en un nivel un poco más alto que la frecuencia mínima reproducible nominal de los altavoces principales*.

• La frecuencia mínima reproducible nominal de los altavoces principales se encuentra en el catálogo de los altavoces o en el manual del usuario. 6 Suba el volumen gradualmente para ajustar el volumen entre el altavoz de ultragraves y los altavoces principales. Lo normal es ajustar el control en un nivel donde pueda obtenerse un efecto de graves un poco mayor que cuando no se utiliza el altavoz de ultragraves. Si no puede obtenerse la respuesta deseada, ajuste el control HIGH CUT y el control VOLUME nuevamente. 7 Ponga el interruptor PHASE en la posición que ofrezca el mejor sonido de graves. Lo normal es poner el interruptor en REV (invertida). Si no se puede obtener la respuesta deseada, ponga el interruptor en la posición NORM (normal). Notas

• Una vez que se haya ajustado el equilibrio de volumen entre el altavoz de ultragraves y los altavoces principales, se puede ajustar el volumen de todo su sistema de sonido usando el control de volumen del amplificador. Sin embargo, si se cambian los altavoces principales por otros, deberá volver a hacer este ajuste.

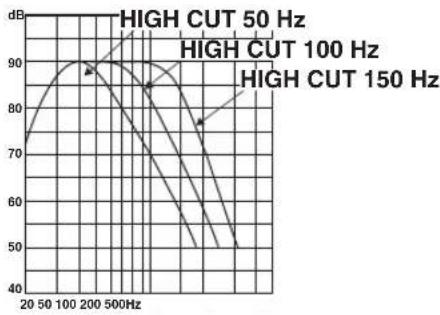

• Para ajustar el control VOLUME, el control HIGH CUT y el interruptor PHASE, consulte “Características de las frecuencias” en la página 13. AJUSTE DEL ALTAVOZ DE ULTRAGRAVES ANTES DE UTILIZARLOAJUSTE DEL ALTAVOZ DE ULTRAGRAVES ANTES DE UTILIZARLO Español 13 Es Características de las frecuencias de este altavoz de ultragraves Las cifras mostradas a continuación muestran el ajuste óptimo de cada control, y las características de frecuencia, cuando este altavoz de ultragraves está combinado con un sistema de altavoces principales típico. ■ EJ.1 Cuando se usa en combinación con un sistema de altavoces principales de 2 vías de suspensión acústica de 10 cm o 13 cm ■ EJ.2 Cuando se usa en combinación con un sistema de altavoces principales de 2 vías de suspensión acústica de 20 cm o 25 cm *Este gráfico no muestra de forma precisa las características de la respuesta de frecuencia real. Características de las frecuencias 20 50 100 200 500Hz 405060708090dB HIGH CUT 50 Hz HIGH CUT 100 Hz HIGH CUT 150 Hz 20 50 100 200 500Hz

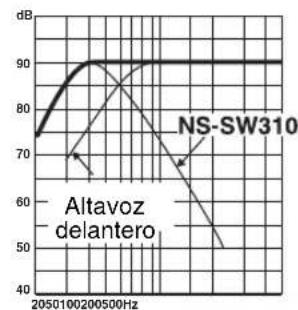

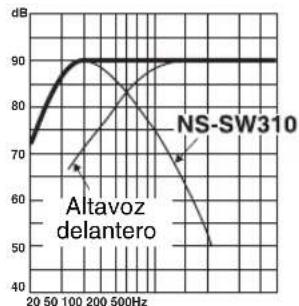

(80Hz) (REV) Altavoz delantero Gráfico de respuesta de frecuencia* 20 50 100 200 500Hz

(70Hz) (REV) Altavoz delantero Gráfico de respuesta de frecuencia*14 Es En 1988, Yamaha comercializó unos sistemas de altavoces que utilizaban la tecnología YST (Yamaha Active Servo Technology, Tecnología avanzada de servo activo de Yamaha) para posibilitar una reproducción de graves potente y de alta calidad. Esta técnica utiliza una conexión directa entre el amplificador y el altavoz, permitiendo una gran precisión en transmisión de señales y control de altavoces. Dado que esta tecnología utiliza unidades de altavoces controlados por el impulso de impedancia negativa del amplificador y por la resonancia generada entre el volumen y el puerto de la carcasa del altavoz, se crea una energía resonante (el concepto de “altavoz de aire para graves”) superior a la del método estándar de reflexión de graves. Esto permite una reproducción de graves en carcasas mucho más pequeñas de lo que era posible hasta ahora. La tecnología Advanced YST II de Yamaha, recientemente desarrollada, añade perfecciona considerablemente la Yamaha Active Servo Technology, lo que permite un mejor control de las fuerzas que inciden en el amplificador y el altavoz. Desde el punto de vista del amplificador, la impedancia del altavoz cambia según la frecuencia de sonido. Yamaha ha desarrollado un nuevo diseño de circuitos que combina los impulsos de impedancia negativa y corriente constante, lo cual permite un funcionamiento más estable y una reproducción clara de los graves sin ninguna opacidad.

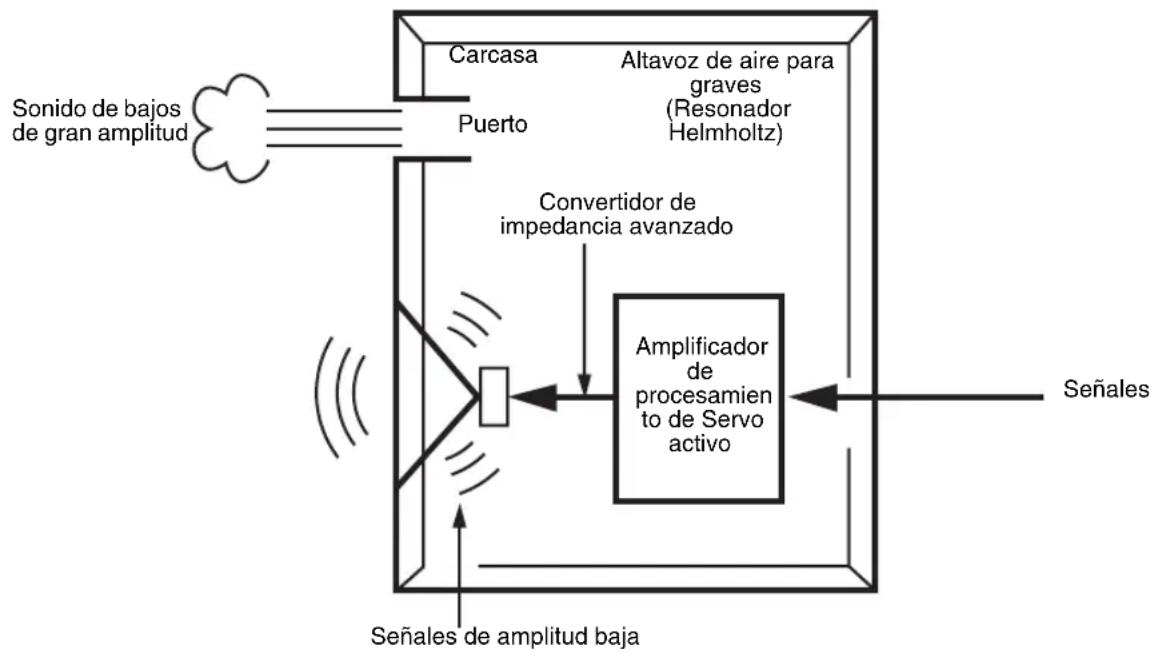

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

Sonido de bajos de gran amplitud Puerto Carcasa Convertidor de impedancia avanzado Amplificador

procesamien to de Servo activo Señales de amplitud baja Altavoz de aire para graves (Resonador Helmholtz) SeñalesEspañol 15 Es Consulte el siguiente cuadro cuando el aparato no funcione bien. Si el problema no es uno de los que aparecen en la siguiente lista o si las instrucciones facilitadas no ayudan a solucionar el problema, desenchufe el cable eléctrico y llame a un distribuidor o centro de servicio autorizado de YAMAHA.

LOCALIZACIÓN DE AVERÍAS

Problema Causa Qué hacer No hay corriente aunque el botón STANDBY/ON está en la posición ON. El enchufe eléctrico no está conectado correctamente. Conéctelo correctamente. El interruptor POWER está en la posición OFF. Ponga el interruptor POWER en la posición ON. No se escucha sonido. El volumen está ajustado al mínimo. Suba el volumen. Las conexiones de los cables de altavoces están flojas. Conecte los cables de altavoces correctamente. El sonido es muy bajo. Las conexiones de los cables de altavoces están flojas. Conecte los cables de altavoces correctamente, L (izquierdo) con L, R (derecho) con R, “+” con “+” y “–” con “–”. El interruptor PHASE no se encuentra en la posición correcta. Ajuste el interruptor PHASE en la otra posición. Se está reproduciendo una fuente de sonidos con pocos graves. Reproduzca una fuente de sonido con frecuencias graves. Ajuste el control HIGH CUT en una posición más alta. Están actuando ondas estacionarias. Cambie los altavoces de ultragraves de sitio o elimine el paralelismo entre las superficies colocando una estantería, librería, etc. en las paredes. El altavoz de ultragraves no se conecta automáticamente. El interruptor POWER está en la posición OFF. Ponga el interruptor POWER en la posición ON. El botón STANDBY/ON está en la posición STANDBY. Ajuste el botón STANDBY/ON en la posición ON. El interruptor AUTO STANDBY está en la posición OFF. Ajuste el interruptor AUTO STANDBY en la posición “HIGH” o “LOW”. El nivel de la señal de entrada es demasiado bajo. Ajuste el interruptor AUTO STANDBY en la posición “HIGH”. El altavoz de ultragraves no se activa de forma automática en el modo de espera. Existe una influencia de ruido generado por equipos digitales externos, etc. Aleje el altavoz de ultragraves de estos equipos o cambie la posición de los cables de los altavoces conectados. De lo contrario, ajuste el interruptor AUTO STANDBY en la posición “OFF”. El interruptor AUTO STANDBY está en la posición OFF. Ajuste el interruptor AUTO STANDBY en la posición “HIGH” o “LOW”. El altavoz de ultragraves conmuta al modo de espera inesperadamente. El nivel de la señal de entrada es demasiado bajo. Ajuste el interruptor AUTO STANDBY en la posición “HIGH”. El altavoz de ultragraves se conecta inesperadamente. Existe una influencia de ruido generado por equipos digitales externos, etc. Aleje el altavoz de ultragraves de estos equipos o cambie la posición de los cables de los altavoces conectados. De lo contrario, ajuste el interruptor AUTO STANDBY en la posición “OFF”.16 Es Tipo ...... Advanced Yamaha Active Servo Technology II Unidad.......................................Altavoz cónico de 20 cm Tipo de blindaje magnético Salida de amplificador (100 Hz, 5 ohmios, 10% THD) ................................................................................130 W Respuesta de frecuencia ......................... 26 Hz - 160 Hz Alimentación Modelos para EE.UU. y Canadá.......120 V CA, 60 Hz Modelos para Reino Unido y Europa ..........................................................230 V CA, 50 Hz Modelo para Australia ......................240 V CA, 50 Hz Modelo para China ...........................220 V CA, 50 Hz Modelo para Corea ...........................220 V CA, 60 Hz Modelos para Asia y Generales ...............................110-120/220-240 V CA, 50/60 Hz Consumo eléctrico ...................................................67 W Consumo eléctrico en modo de espera .................0,5 W Dimensiones (An × Al × Pr) ...................................... 200 mm × 473 mm × 405 mm Peso.......................................................................... 14 kg Tenga en cuenta que todas las especificaciones pueden verse sometidas a cambios sin previo aviso. Garantía limitada para el Área Económica Europea (AEE) y Suiza Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase en contacto por favor con el concesionario a quien adquirió el producto. Si usted tiene alguna dificultad, póngase en contacto por favor con la oficina representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios Web (http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido). El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar el producto o cualquier pieza (o piezas) que tenga defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que éste no se fabrique más o se considere que las reparaciones resultan poco económicas.Condiciones de la garantía 1. El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestre la fecha de la compra, el código del producto y el nombre del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva el derecho a no proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo éste con todos los gastos relacionados con el envío. 2. El producto DEBERÁ haber sido adquirido en el establecimiento de un concesionario Yamaha AUTORIZADO dentro del Área Económica Europea (AEE) o Suiza. 3. El producto no deberá haber sido sometido a ninguna modificación ni alteración, a menos que ésta haya sido autorizada por escrito por Yamaha.

4. De esta garantía se excluye lo siguiente:

a. El mantenimiento periódico y la reparación o sustitución de piezas debidos al desgaste natural. b. Los daños debidos a: (1) Reparaciones realizadas por el propio cliente o por un tercero que no cuente con ninguna autorización. (2) Embalaje inadecuado o maltrato, cuando el producto está siendo transportado desde el lugar de residencia del cliente. Tenga en cuenta que el cliente es el responsable de embalar el producto adecuadamente cuando éste es devuelto para ser reparado. (3) Mal uso, incluyendo, pero sin limitarse a: (a) no usar el producto de forma normal o no seguir las instrucciones de uso, mantenimiento y almacenamiento apropiadas indicadas por Yamaha, y (b) instalación o uso del producto de forma inconsistente con las normas técnicas o de seguridad vigentes en el país donde éste se utiliza. (4) Accidentes, rayos, agua, fuego, ventilación inadecuada, fuga de pilas o cualquier otra causa fuera del control de Yamaha. (5) Defectos del sistema en el que se incorpora este producto e/o incompatibilidad con productos de terceros. (6) Uso de un producto importado en la EEA y/o Suiza, no por Yamaha, donde ese producto no cumple con las normas técnicas o de seguridad del país donde se usa y/o con la especificación estándar de un producto vendido por Yamaha en la EEA y/o en Suiza. (7) Productos que no están relacionados con AV (audiovisual). (Los productos sujetos a la “Declaración de Garantía de AV de Yamaha” se definen en nuestro sitio Web http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido.) 5. Cuando las garantías del país donde se compra el producto y del país donde éste se usa son diferentes se aplicará la garantía del país donde se usa el producto. 6. Yamaha no se hará responsable de ninguna pérdida o daño directo, emergente o de cualquier otro tipo; sólo se hará responsable de la reparación o sustitución del producto. 7. Haga una copia de seguridad de cualquier configuración o datos personalizados, ya que Yamaha no se hará responsable de ninguna alteración o pérdida que tal configuración o datos puedan sufrir. 8. Esta garantía no afecta a los derechos legales del consumidor bajo las leyes nacionales aplicables vigentes, ni a los derechos del consumidor contra el concesionario surgidos de su contrato de venta/compra. ESPECIFICACIONESi Nl Bedankt voor het kiezen van dit YAMAHA-product. Gelieve de volgende voorzorgsmaatregelen te lezen alvorens het toestel te gebruiken. YAMAHA is niet aansprakelijk voor schade en/ of letsels die zijn veroorzaakt doordat onderstaande voorzorgsmaatregelen niet in acht zijn genomen.
