GEBRUIKSAANWIJZING YSTSW216 YAMAHA

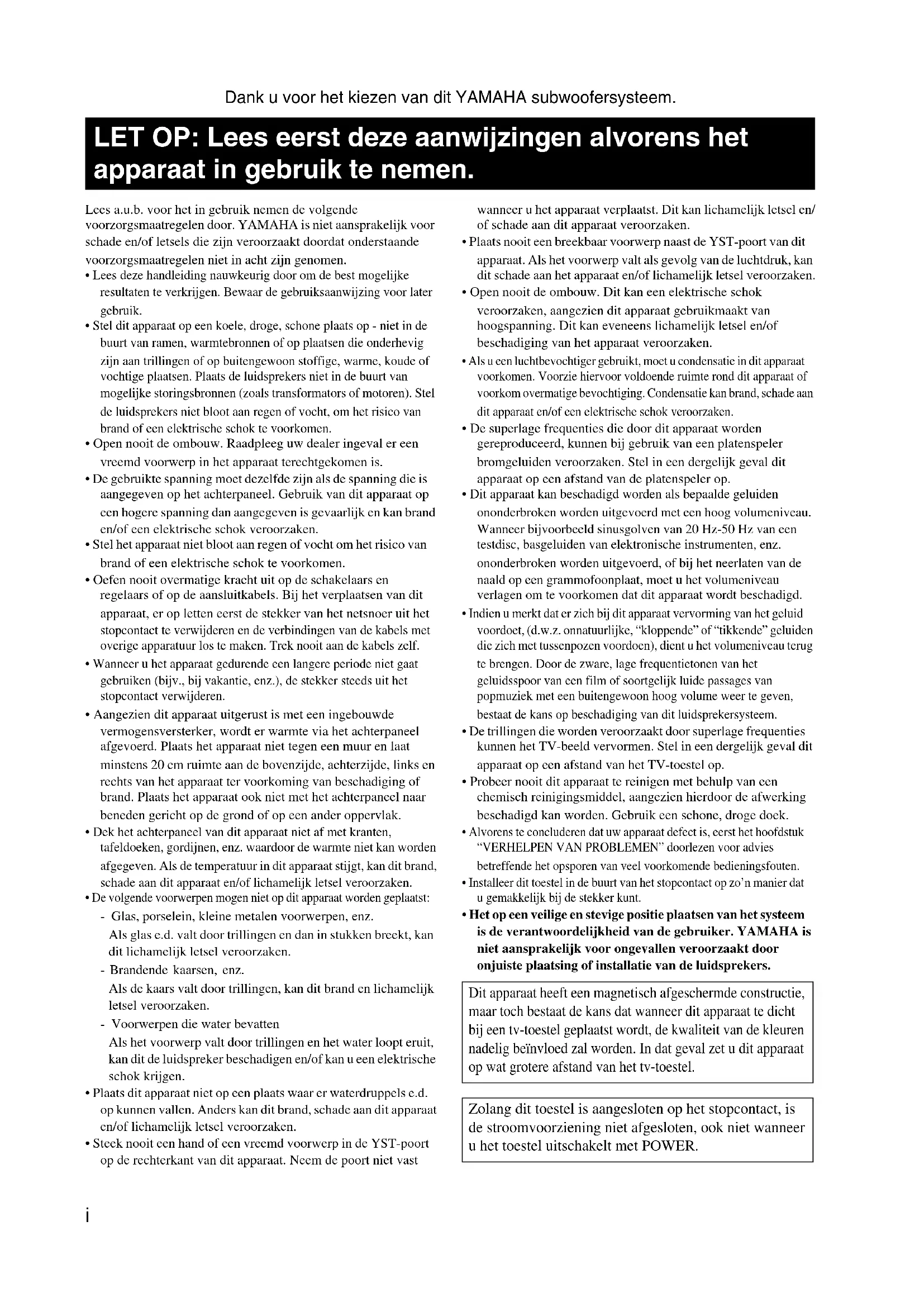

• Lees deze handleiding nauwkeurig door om de best mogelijke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.

• Stel dit apparaat op een koele, droge, schone plaats op - niet in de buurt van ramen, warmtebronnen of op plaatsen die onderhevig zijn aan trillingen of op buitengewoon stoffige, warme, koude of vochtige plaatsen. Plaats de luidsprekers niet in de buurt van mogelijke storingsbronnen (zoals transformators of motoren). Stel de luidsprekers niet bloot aan regen of vocht, om het risico van brand of een elektrische schok te voorkomen.

• Open nooit de ombouw. Raadpleeg uw dealer ingeval er een vreemd voorwerp in het apparaat terechtgekomen is.

• De gebruikte spanning moet dezelfde zijn als de spanning die is aangegeven op het achterpaneel. Gebruik van dit apparaat op een hogere spanning dan aangegeven is gevaarlijk en kan brand en/of een elektrische schok veroorzaken.

• Stel het apparaat niet bloot aan regen of vocht om het risico van brand of een elektrische schok te voorkomen.

• Oefen nooit overmatige kracht uit op de schakelaars en regelaars of op de aansluitkabels. Bij het verplaatsen van dit apparaat, er op letten eerst de stekker van het netsnoer uit het stopcontact te verwijderen en de verbindingen van de kabels met overige apparatuur los te maken. Trek nooit aan de kabels zelf.

• Wanneer u het apparaat gedurende een langere periode niet gaat gebruiken (bijv., bij vakantie, enz.), de stekker steeds uit het stopcontact verwijderen.

• Aangezien dit apparaat uitgerust is met een ingebouwde vermogensversterker, wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat niet tegen een muur en laat minstens 20 cm ruimte aan de bovenzijde, achterzijde, links en rechts van het apparaat ter voorkoming van beschadiging of brand. Plaats het apparaat ook niet met het achterpaneel naar beneden gericht op de grond of op een ander oppervlak.

• Dek het achterpaneel van dit apparaat niet af met kranten, tafeldoeken, gordijnen, enz. waardoor de warmte niet kan worden afgegeven. Als de temperatuur in dit apparaat stijgt, kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• De volgende voorwerpen mogen niet op dit apparaat worden geplaatst: - Glas, porselein, kleine metalen voorwerpen, enz. Als glas e.d. valt door trillingen en dan in stukken breekt, kan dit lichamelijk letsel veroorzaken. - Brandende kaarsen, enz. Als de kaars valt door trillingen, kan dit brand en lichamelijk letsel veroorzaken. - Voorwerpen die water bevatten Als het voorwerp valt door trillingen en het water loopt eruit, kan dit de luidspreker beschadigen en/of kan u een elektrische schok krijgen.

• Plaats dit apparaat niet op een plaats waar er waterdruppels e.d. op kunnen vallen. Anders kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• Steek nooit een hand of een vreemd voorwerp in de YST-poort op de rechterkant van dit apparaat. Neem de poort niet vast wanneer u het apparaat verplaatst. Dit kan lichamelijk letsel en/ of schade aan dit apparaat veroorzaken.

• Plaats nooit een breekbaar voorwerp naast de YST-poort van dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het apparaat en/of lichamelijk letsel veroorzaken.

• Open nooit de ombouw. Dit kan een elektrische schok veroorzaken, aangezien dit apparaat gebruikmaakt van hoogspanning. Dit kan eveneens lichamelijk letsel en/of beschadiging van het apparaat veroorzaken.

• Als u een luchtbevochtiger gebruikt, moet u condensatie in dit apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan brand, schade aan dit apparaat en/of een elektrische schok veroorzaken.

• De superlage frequenties die door dit apparaat worden gereproduceerd, kunnen bij gebruik van een platenspeler bromgeluiden veroorzaken. Stel in een dergelijk geval dit apparaat op een afstand van de platenspeler op.

• Dit apparaat kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanneer bijvoorbeeld sinusgolven van 20 Hz-50 Hz van een testdisc, basgeluiden van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of bij het neerlaten van de naald op een grammofoonplaat, moet u het volumeniveau verlagen om te voorkomen dat dit apparaat wordt beschadigd.

• Indien u merkt dat er zich bij dit apparaat vervorming van het geluid voordoet, (d.w.z. onnatuurlijke, “kloppende” of “tikkende” geluiden die zich met tussenpozen voordoen), dient u het volumeniveau terug te brengen. Door de zware, lage frequentietonen van het geluidsspoor van een film of soortgelijk luide passages van popmuziek met een buitengewoon hoog volume weer te geven, bestaat de kans op beschadiging van dit luidsprekersysteem.

• De trillingen die worden veroorzaakt door superlage frequenties kunnen het TV-beeld vervormen. Stel in een dergelijk geval dit apparaat op een afstand van het TV-toestel op.

• Probeer nooit dit apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.

• Alvorens te concluderen dat uw apparaat defect is, eerst het hoofdstuk “VERHELPEN VAN PROBLEMEN” doorlezen voor advies betreffende het opsporen van veel voorkomende bedieningsfouten.

• Installeer dit toestel in de buurt van het stopcontact op zo’n manier dat u gemakkelijk bij de stekker kunt.

• Het op een veilige en stevige positie plaatsen van het systeem is de verantwoordelijkheid van de gebruiker. YAMAHA is niet aansprakelijk voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van de luidsprekers. LET OP: Lees eerst deze aanwijzingen alvorens het apparaat in gebruik te nemen. Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanneer dit apparaat te dicht bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel. Zolang dit toestel is aangesloten op het stopcontact, is de stroomvoorziening niet afgesloten, ook niet wanneer u het toestel uitschakelt met POWER.1 Nederlands KENMERKEN ................................................................ 1 GELEVERDE ACCESSOIRES...................................... 1 OPSTELLING................................................................. 2 AANSLUITINGEN........................................................ 3 Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker ........................ 3 Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker

Aansluiting op de INPUT1/OUTPUT-aansluitingen van de subwoofer........................................................ 7 Aansluiten van de subwoofer op het stopcontact ....... 7

• Dit subwoofersysteem maakt gebruik van de Advanced Yamaha Active Servo Technology II, die door Yamaha werd ontwikkeld voor de reproductie van ultralage tonen van superieure kwaliteit. (Zie pagina 11 voor nadere bijzonderheden over deze Advanced Yamaha Active Servo Technology II.) Deze krachtige lage tonen geven uw stereo-installatie een voller, directer geluid en maken uw luisterkamer tot een bioscoopzaal thuis.

• Deze subwoofer is gemakkelijk aan te sluiten op uw bestaande audiosysteem door hem te verbinden met de luidsprekeruitgangen of de lijnuitgangsaansluitingen (pin-uitgangen) van uw versterker.

• De HIGH CUT schakelaar heeft twee standen (HIGH en LOW) voor het regelen van de toonbalans tussen de subwoofer en de voor-luidsprekers. Controleer na het uitpakken of de volgende onderdelen aanwezig zijn. Antislipplaatjes (1 set, 4 stuks) VOLTAGE SELECTOR (Modellen voor Azië en algemene modellen) De spanningskeuzeschakelaar op het achterpaneel van dit apparaat dient correct ingesteld te worden op de plaatselijke netspanning ALVORENS de stekker van het netsnoer van dit apparaat in het stopcontact te steken. Instelbare netspanningen zijn 110-120/220-240 V wisselstroom, 50/60 Hz. INHOUD

KENMERKEN GELEVERDE ACCESSOIRES2 ( : subwoofer, : voor-luidspreker) Met een enkele subwoofer kunt u de weergave van uw stereo-installatie al aanzienlijk verbeteren, maar het gebruik van twee subwoofers is aanbevolen om een beter effect te verkrijgen. Als u gebruikmaakt van een enkele subwoofer, is het aanbevolen deze aan de buitenzijde van de rechter of de linker hoofdluidspreker te plaatsen. (Zie afb. .) Indien u twee subwoofers gebruikt, is het aanbevolen deze aan de buitenzijde van elk van de hoofdluidsprekers te plaatsen. (Zie afb. .) De opstelling aangegeven in afb. is ook mogelijk, echter indien het subwoofersysteem direct in de richting van de muur geplaatst wordt, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer wordt voortgebracht en het geluid dat door de muur weerkaatst wordt tegen elkaar wegvallen. Om dit te voorkomen, dient u het subwoofersysteem schuin te plaatsen, zoals aangegeven in fig. of . Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kunt verkrijgen wanneer u in het midden van de kamer luistert. Dit komt omdat er zich “staande golven” hebben ontwikkeld tussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zijn dat de evenwijdige oppervlakken worden onderbroken door bijv. boekenplanken tegen de muren te plaatsen. Gebruik van de antislipplaatjes Bevestig de bijgeleverde antislipplaatjes op de vier hoeken op de onderkant van de subwoofer om te voorkomen dat de subwoofer verschuift als gevolg van trillingen enz. OPSTELLING

Nederlands Kies één van de volgende twee aansluitmethoden, al naargelang het door u gebruikte audiosysteem.

Kies (pagina’s 3-4) wanneer u wilt profiteren van een 5.1 surroundsysteem ■ Kies (pagina’s 5-6) wanner u de lage frequentie signalen wilt weergeven Let op: trek de stekker van de subwoofer en overige audio-/videocomponenten uit voordat u aansluitingen tot stand brengt.

• Alle verbindingen moeten correct zijn, dit wil zeggen L (links) aan L, R (rechts) aan R, “+” aan “+” en “–” aan “–”. Raadpleeg ook de handleiding van de desbetreffende op de subwoofer aan te sluiten apparatuur.

• Steek de stekker van de subwoofer en overige audio-/videocomponenten pas in nadat alle aansluitingen tot stand gebracht zijn.

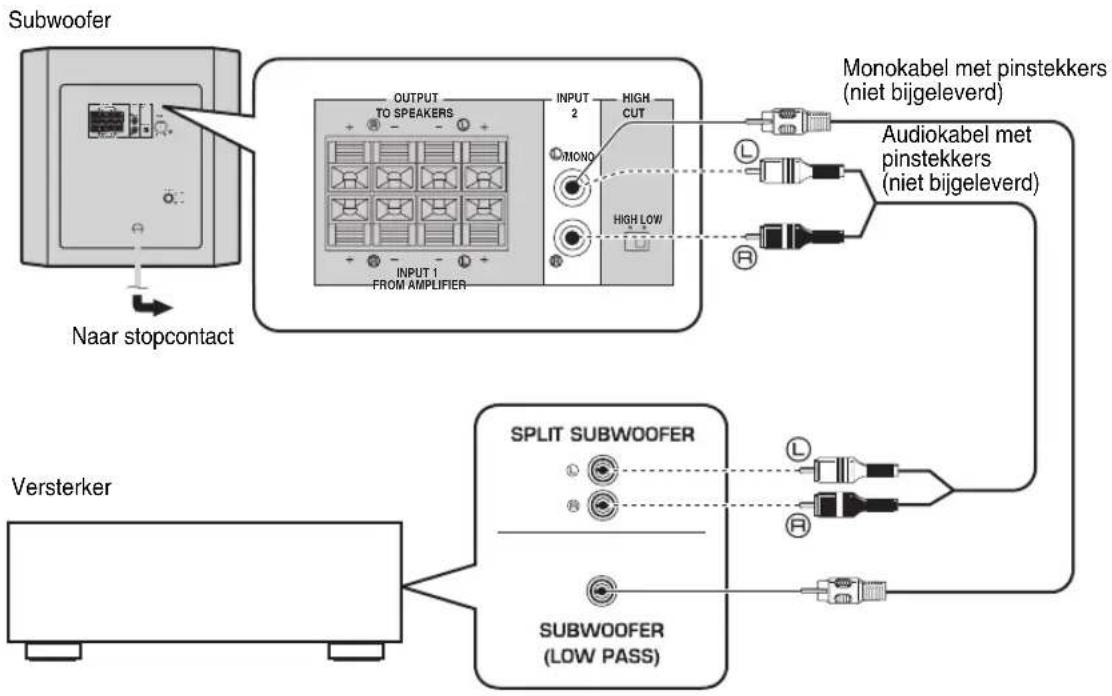

• Verbind voor aansluiting op een YAMAHA DSP-versterker (of AV-ontvanger) de aansluiting SUBWOOFER (of LOW PASS enz.) aan de achterzijde van de DSP-versterker (of AV-ontvanger) met de aansluiting /MONO INPUT2 van de subwoofer.

• Wanneer u de subwoofer aansluit op de SPLIT SUBWOOFER-aansluitingen aan de achterzijde van de DSP-versterker, moet u er op letten de /MONO INPUT2-aansluiting aan te sluiten op de “L”-zijde en de INPUT2-aansluitingen aan te sluiten op de “R”-zijde van de SPLIT SUBWOOFER-aansluitingen.

• Bepaalde versterkers zijn voorzien van lijnuitgangsaansluitingen die worden aangeduid met PRE OUT. Wanneer u de subwoofer op de PRE OUT-aansluitingen van de versterker aansluit, moet de versterker beschikken over tenminste twee sets PRE OUT-aansluitingen. Sluit de subwoofer niet op de PRE OUT-aansluitingen aan als de versterker slechts over één set PRE OUT-aansluitingen beschikt. Sluit in dit geval de subwoofer aan op de luidsprekeruitgangsaansluitingen van de versterker. (Zie pagina’s 5-6.)

• Bij aansluiting op een mono-lijnuitgang van de versterker, sluit u de /MONO INPUT2-aansluiting aan.

• Bij aansluiting op de lijnuitgangsaansluitingen van de versterker mogen er geen andere luidsprekers op de OUTPUT- aansluitingen van het achterpaneel van de subwoofer aangesloten worden. Ingeval deze worden aangesloten, zullen zij geen geluid produceren. AANSLUITINGEN Opmerkingen

Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker

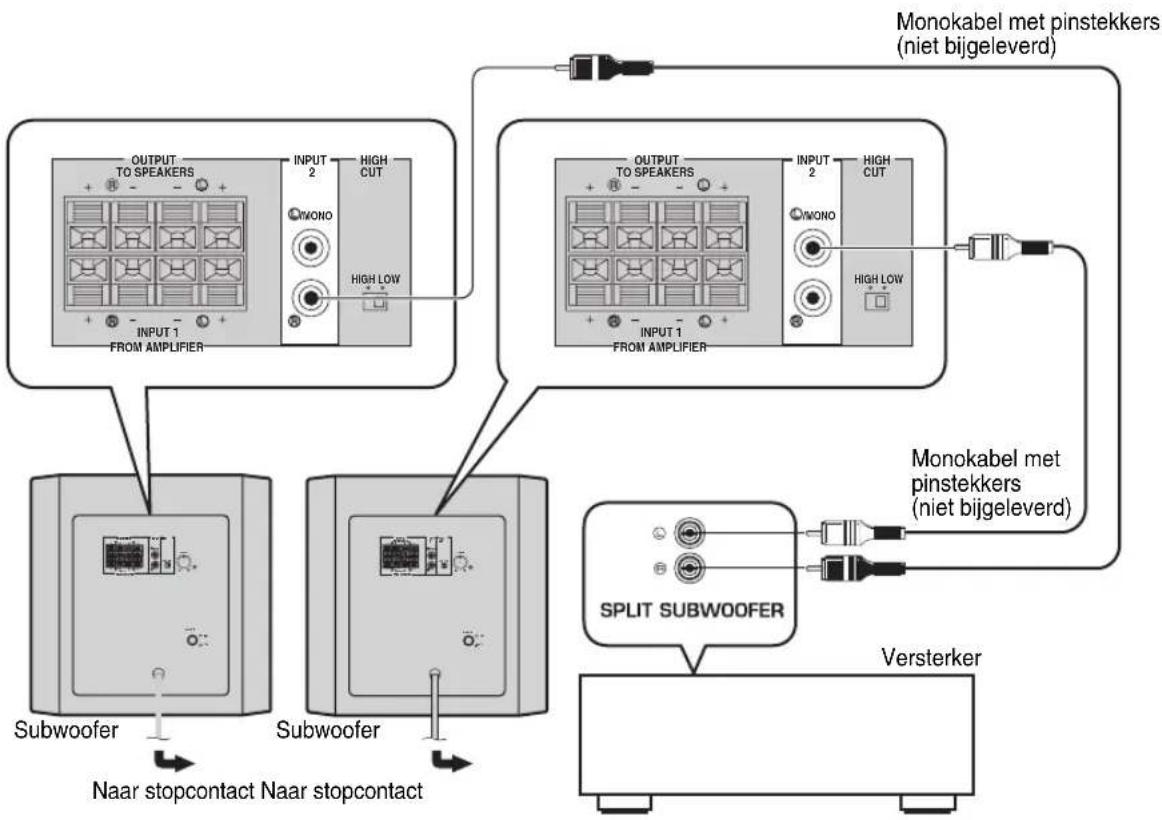

■ Gebruik van één subwoofer ■ Gebruik van twee subwoofers AANSLUITINGEN POWERVOLUMEOUTPUTTO SPEAKERSINPUT /MONOHIGH LOW HIGH CUT

/MONOHIGH LOW HIGH CUT INPUT 1 FROM AMPLIFIER Subwoofer Versterker Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Audiokabel met pinstekkers (niet bijgeleverd) POWER VOLUME OUTPUT TO SPEAKERS INPUT

/MONOHIGH LOW HIGH CUT INPUT 1 FROM AMPLIFIER Versterker Naar stopcontact Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Monokabel met pinstekkers (niet bijgeleverd) Subwoofer Subwoofer5 Nederlands Kies deze methode als uw versterker geen lijnuitgangsaansluiting (pin-uitgang) heeft. Als uw versterker twee sets hoofdluidsprekeruitgangen heeft en beide uitgangen tegelijkertijd geluidssignalen kunnen uitvoeren.

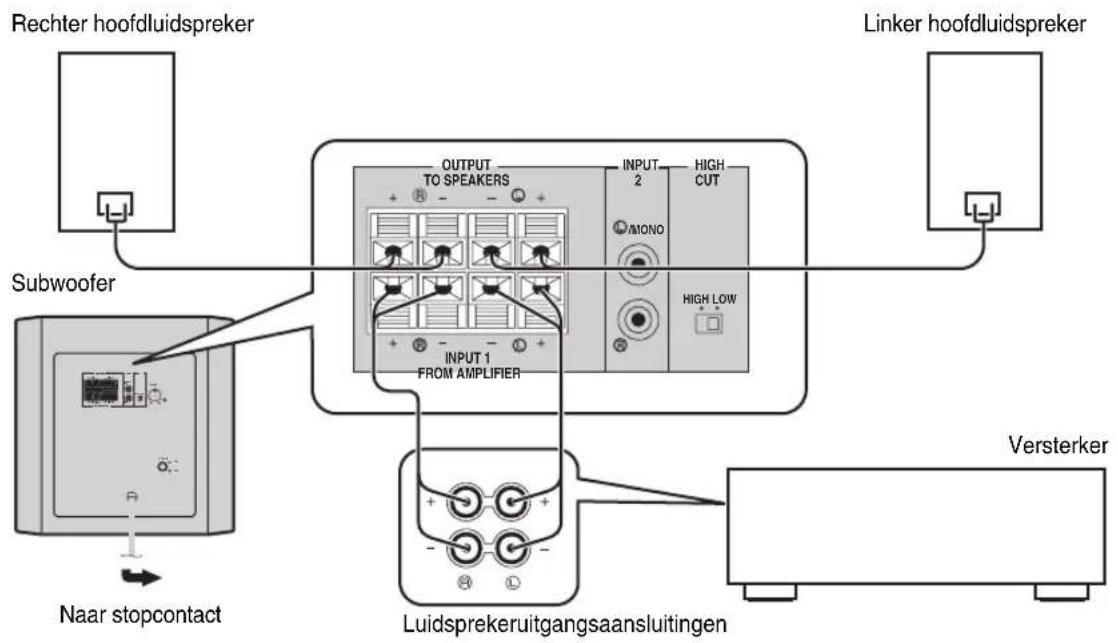

• Sluit één set hoofdluidsprekeruitgangen van de versterker aan op de INPUT1-aansluitingen van de subwoofer, en sluit de andere set hoofdluidsprekeruitgangen van de versterker aan op de hoofdluidsprekers.

• Stel de versterker zo in dat beide sets hoofdluidsprekeruitgangen tegelijkertijd geluidssignalen uitvoeren.

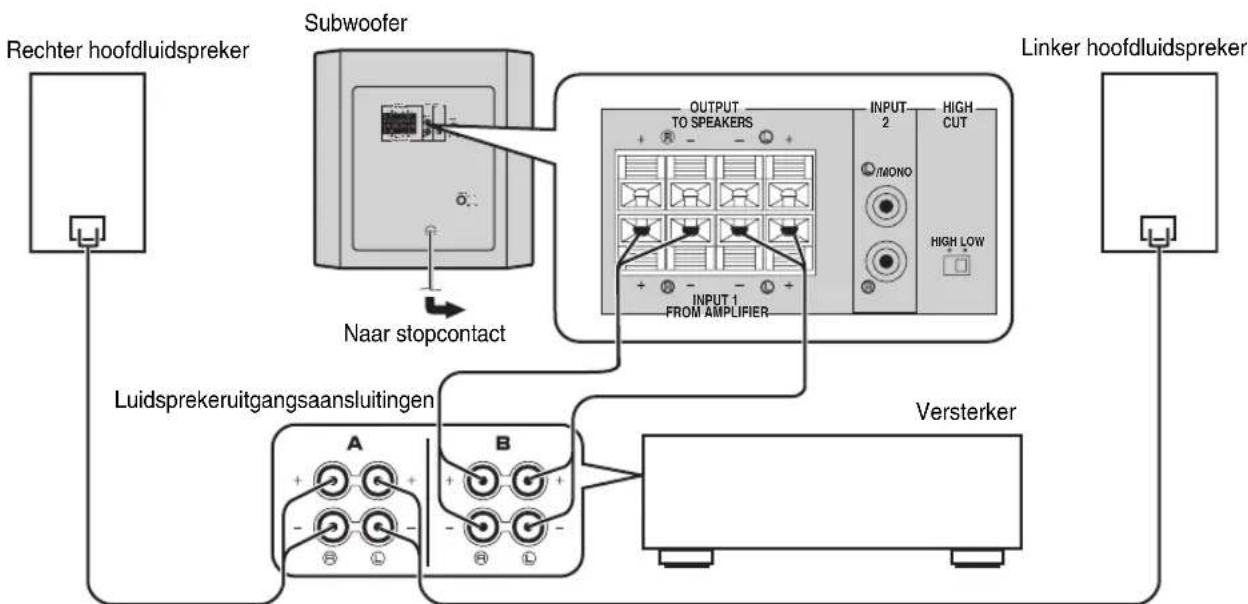

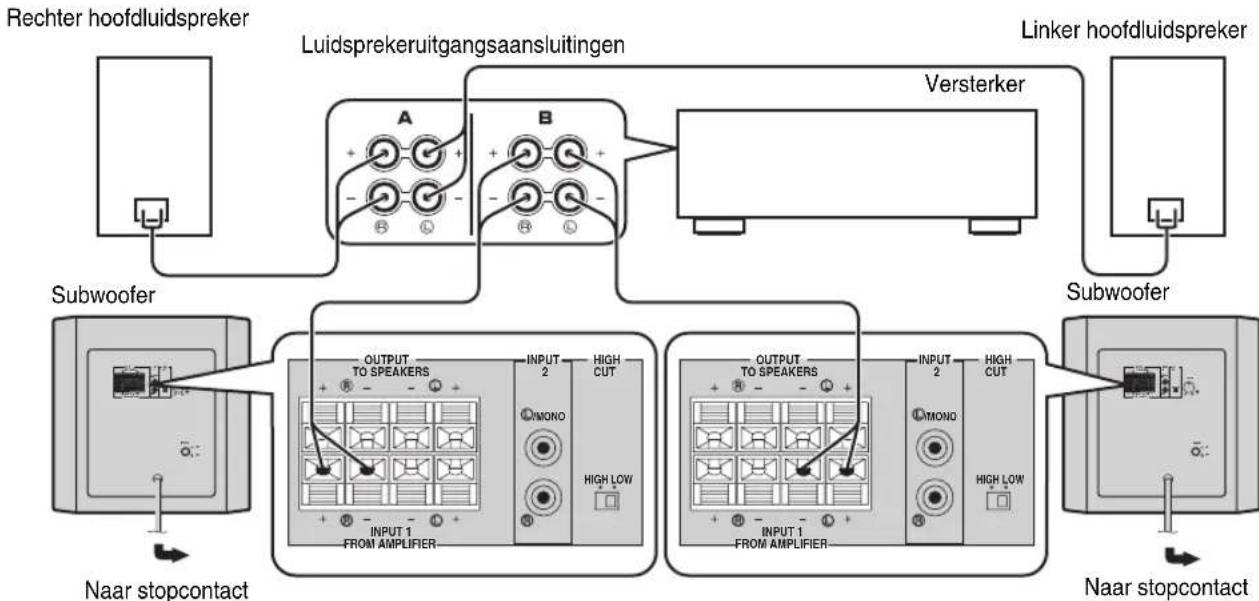

• Als uw versterker slechts één set hoofdluidsprekeruitgangen heeft, zie pagina 6. ■ Gebruik van één subwoofer (met luidsprekerkabels) ■ Gebruik van twee subwoofers (met luidsprekerkabels) AANSLUITINGEN Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker

Versterker Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Naar stopcontact Luidsprekeruitgangsaansluitingen POWER VOLUME OUTPUT TO SPEAKERS INPUT

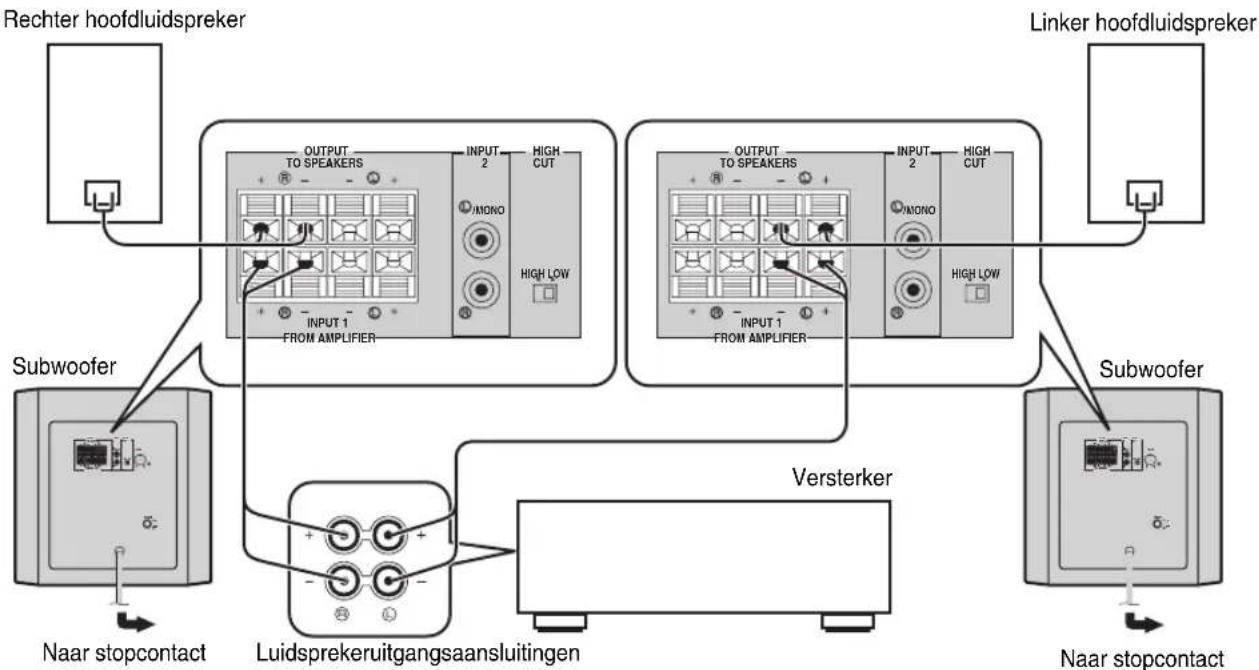

Versterker Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Naar stopcontact Naar stopcontact Subwoofer Luidsprekeruitgangsaansluitingen6 Als uw versterker slechts één set hoofdluidsprekeruitgangen heeft. Sluit de luidsprekeruitgangen van de versterker aan op de INPUT1-aansluitingen van de subwoofer en sluit de OUTPUT- aansluitingen van de subwoofer aan op de hoofdluidsprekers. ■ Gebruik van één subwoofer (met luidsprekerkabels) ■ Gebruik van twee subwoofers (met luidsprekerkabels) AANSLUITINGEN POWERVOLUMEOUTPUTTO SPEAKERSINPUT /MONOHIGH LOW HIGH CUT

Rechter hoofdluidspreker Subwoofer Versterker Luidsprekeruitgangsaansluitingen Naar stopcontact Linker hoofdluidspreker POWER VOLUME OUTPUT TO SPEAKERS INPUT

Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Luidsprekeruitgangsaansluitingen Naar stopcontact Naar stopcontact Versterker Subwoofer7 Nederlands Houd bij het maken van de aansluitingen de luidsprekerkabels zo kort mogelijk. Als de kabels te lang zijn, deze niet bij elkaar bundelen of oprollen. Als de aansluitingen verkeerd zijn, zal er geen geluid komen uit de subwoofer of uit de luidsprekers of uit beide. Sluit de luidsprekerkabels correct aan, rekening houdend met de + en – polariteitsaanduidingen. Als de kabels verkeerd worden aangesloten, zal het geluid onnatuurlijk klinken en zal de basklank zwak zijn. Let op Voorkom dat de uiteinden van de luidsprekersnoeren met elkaar in contact komen omdat hierdoor de subwoofer of de versterker of beide beschadigd kunnen worden. ■ Alvorens aan te sluiten Verwijder de isolatie van het uiteinde van elk luidsprekersnoer. ■ Aansluiting: 1 Houd het vergrendellipje van de aansluiting ingedrukt zoals aangegeven in de afbeelding. 2 Steek de blote draad in. 3 Haal uw vinger van het vergrendellipje zodat het draaduiteinde stevig wordt vastgezet. 4 Controleer of de aansluiting stevig vastzit door dichtbij de aansluiting lichtjes aan het snoer te trekken. Steek de stekker van de subwoofer en overige audio-/ videocomponenten pas in het stopcontact nadat alle aansluitingen tot stand gebracht zijn. AANSLUITINGEN Aansluiting op de INPUT1/OUTPUT- aansluitingen van de subwoofer Goed Fout 10 mm

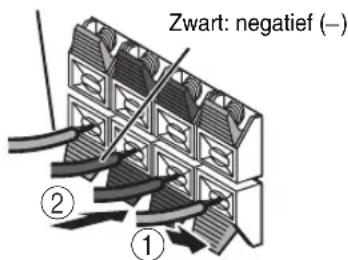

Opmerking: Steek de draad niet met de isolatie in het gat. Dan is de kans groot dat er geen geluid geproduceerd zal worden. Aansluiten van de subwoofer op het stopcontact Naar stopcontact8 1 POWER-schakelaar Zet deze schakelaar in de ON stand om de stroom voor de subwoofer in te schakelen. Wanneer de subwoofer is ingeschakeld zal de stroomindicator (4) op het achterpaneel groen oplichten. Druk nog eens op deze schakelaar om deze in de OFF stand te zetten om de subwoofer uit te schakelen. 2 OUTPUT (TO SPEAKERS)-aansluitingen Gebruik deze voor aansluiting op de hoofdluidsprekers. Signalen van de INPUT1- aansluitingen worden naar deze aansluitingen gezonden. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 3 VOLUME-regelaar Regelt het volumeniveau. Draai de regelaar rechtsom om het volume te verhogen en linksom om het volume te verlagen. 4 Spanningsindicator Licht groen op wanneer de stroomschakelaar (1) is ingeschakeld; gaat uit wanneer de stroomschakelaar wordt uitgeschakeld. 5 HIGH CUT-schakelaar Selecteert het afsnijpunt voor hoge frequenties. Normaal gesproken kan deze schakelaar op LOW worden ingesteld, indien nodig kunt u de schakelaar op HIGH zetten. (Raadpleeg bladzijde 9.) 6 INPUT2-aansluitingen Gebruik deze aansluitingen voor de ontvangst van lijnniveausignalen vanaf de versterker. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 7 INPUT1 (FROM AMPLIFIER)-aansluitingen Via deze aansluitingen kan de subwoofer worden aangesloten op de luidsprekeraansluitingen van de versterker. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.)

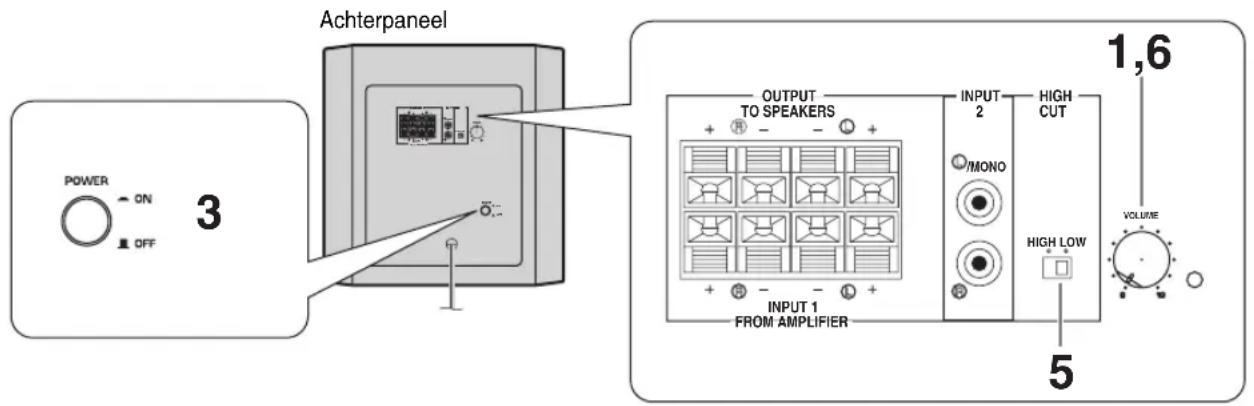

VOLUME Achterpaneel9 Nederlands Stel de subwoofer in alvorens deze te gebruiken, om zo de optimale volume- en toonbalans te verkrijgen tussen de subwoofer en de hoofdluidsprekers, door de hieronder aangegeven procedure te volgen.

Schakel de stroomvoorziening van alle overige componenten in.

Zet de POWER schakelaar op ON.

Geef een bron weer die laagfrequente componenten bevat en stel de volumeregelaar van de versterker in op het gewenste luisterniveau.

Zet de HIGH CUT schakelaar op LOW of HIGH. Deze subwoofer is zo ontworpen dat de optimale toonbalans tussen de subwoofer en de voorluidsprekers wordt bereikt wanneer deze HIGH CUT schakelaar op LOW staat. Afhankelijk van onder meer de afmetingen van de ruimte, de afstand van de subwoofer tot de voorluidsprekers enzovoort is het echter mogelijk dat de toonbalans afwijkt. Zet de schakelaar daarom indien nodig op de HIGH stand.

Draai langzaam aan de VOLUME regelaar om de balans in te stellen tussen de subwoofer en de andere luidsprekers.

• Normaal gesproken dient u een niveau in te stellen waar u een beetje betere lage tonen verkrijgt dan wanneer de subwoofer niet wordt gebruikt. Als u niet tevreden bent over het resultaat, kunt u de stand van de HIGH CUT schakelaar veranderen en vervolgens de VOLUME regelaar opnieuw instellen.

• Wanneer de volumebalans tussen de subwoofer en de hoofdluidsprekers eenmaal is afgesteld, kunt u het volume van uw gehele geluidssysteem afstellen door gebruik te maken van de volumeregelaar van de versterker. Indien u echter de hoofdluidsprekers vervangt door andere luidsprekers dan moet u deze afstelling opnieuw uitvoeren.

• Raadpleeg “Frequentiekarakteristieken” op bladzijde 10 voor de bediening van de VOLUME regelaar en de HIGH CUT schakelaar.

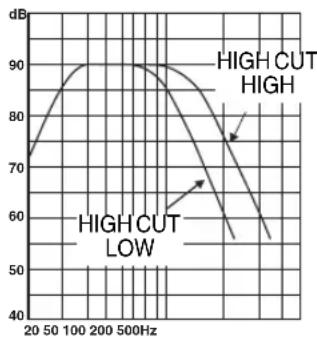

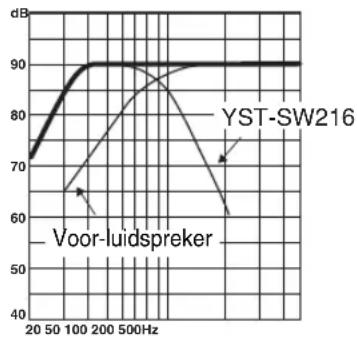

VOLUME Achterpaneel Opmerkingen10 Frequentiekarakteristieken van deze subwoofer De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende frequentiekarakteristieken bij gebruik van deze subwoofer in combinatie met een stel gewone hoofdluidsprekers. ■ Voorbeeld 1 In combinatie met hoofdluidsprekers van 10 cm tot 16 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem *Dit diagram geeft de werkelijke frequentiekarakteristieken niet nauwkeurig weer.

AFSTELLING VAN DE SUBWOOFER VOOR GEBRUIK

Frequentiekarakteristieken 20 50 100 200 500Hz

YST-SW216 VOLUMEHIGH LOW HIGH CUT Voor-luidspreker11 Nederlands In 1988 bracht Yamaha luidsprekersystemen op de markt die gebruikmaken van YST (Yamaha Active Servo Technology) waardoor een dynamische en hoogwaardige weergave van de lage tonen wordt verkregen. Deze technologie gebruikt een directe aansluiting tussen de versterker en de luidsprekers, die een getrouwe signaaloverdracht en een nauwkeurige besturing van de luidsprekers mogelijk maakt. Daar deze technologie luidsprekereenheden gebruikt die bestuurd worden door de negatieve impedantie-aandrijving van de versterker en door de resonantie die tussen het volume van de luidsprekerbehuizing en de poort wordt voortgebracht, produceert zij meer resonantie-energie (het “luchtwoofer” concept) dan de conventionele basreflexmethode. Dit maakt het mogelijk om de lage tonen weer te geven via veel kleinere behuizingen dan voordien het geval was. Yamaha’s nieuw-ontwikkeld Advanced YST II voegt vele verbeteringen toe aan de Yamaha Active Servo Technology waardoor de aandrijvingen van de versterker en de luidsprekers beter bestuurd kunnen worden. Vanuit het standpunt van de versterker, verandert de luidsprekerimpedantie in overeenstemming met de geluidsfrequentie. Yamaha heeft een nieuw circuit ontworpen waarin negatieve impedantie-aandrijving en constante stroomaandrijving worden gecombineerd, zodat stabielere prestaties en een zuivere en scherp gedefinieerde weergave van de lage tonen worden verkregen.

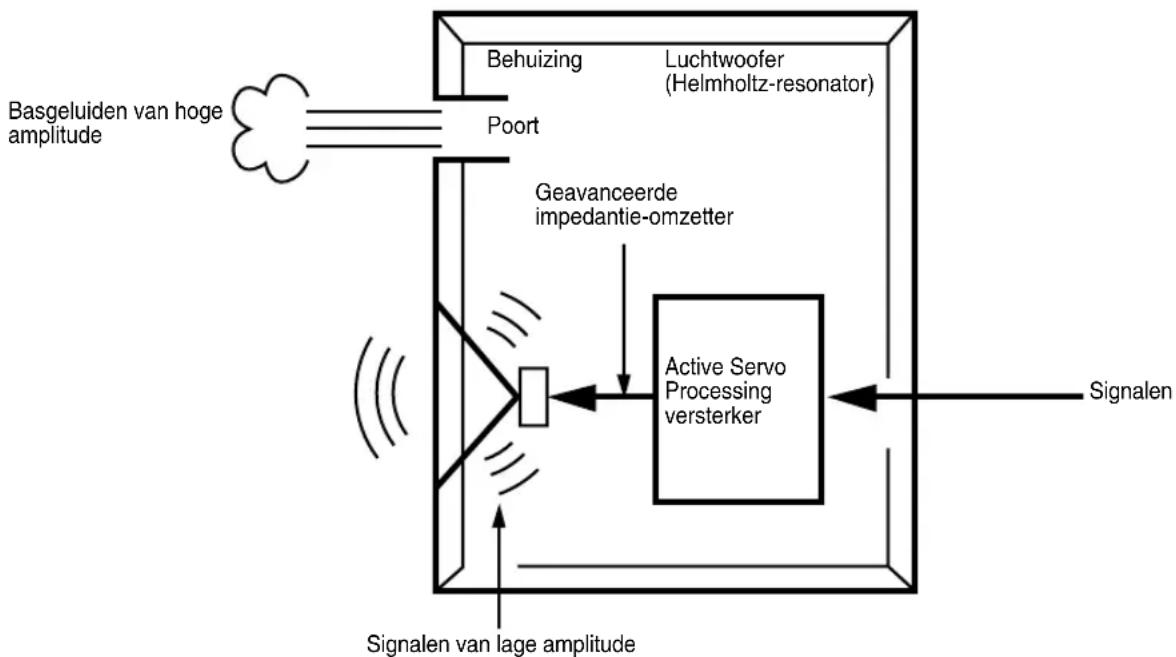

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

Basgeluiden van hoge amplitude Poort Behuizing Geavanceerde impedantie-omzetter Active Servo Processing versterker Signalen van lage amplitude Luchtwoofer (Helmholtz-resonator) Signalen12 Zie onderstaande tabel in het geval dit apparaat niet correct functioneert. Als het probleem dat u ondervindt niet in onderstaande tabel is opgenomen of als de onderstaande instructies niet helpen, verwijdert u de stekker van het apparaat uit het stopcontact en neemt u contact op met uw officiële YAMAHA dealer of een reparatiedienst.

VERHELPEN VAN PROBLEMEN

Probleem Oorzaak Oplossing Het apparaat krijgt geen spanning, alhoewel de POWER-toets in de stand ON is gezet. De stekker van het netsnoer is niet goed aangesloten. Sluit de stekker goed aan. Geen geluid. Het volume staat in de minimumstand. Verhoog het volume. De luidsprekerkabels zijn niet stevig aangesloten. Sluit de kabels stevig aan. Het geluidsniveau is te laag. De luidsprekerkabels zijn niet juist aangesloten. Sluit de kabels correct aan, d.w.z. L (links) op L, R (rechts) op R, “+” op “+” en “ –” op “–”. Een brongeluid met weinig lage frequenties wordt weergegeven. Geef een brongeluid met lage frequenties weer. Zet de HIGH CUT schakelaar op de HIGH stand. Er is invloed van staande golven. Stel de subwoofer anders op of onderbreek het parallelle oppervlak door boekenplanken, enz. langs de muren te plaatsen.13 Nederlands Type .......... Advanced YAMAHA Active Servo Technology II Driver ........................................Conuswoofer van 25 cm Type: magnetische afscherming Uitgangsvermogen ......... 50 W (100 Hz, 5 Ω 10 %T.H.D) Dynamisch vermogen ........................................ 100 W, 5
