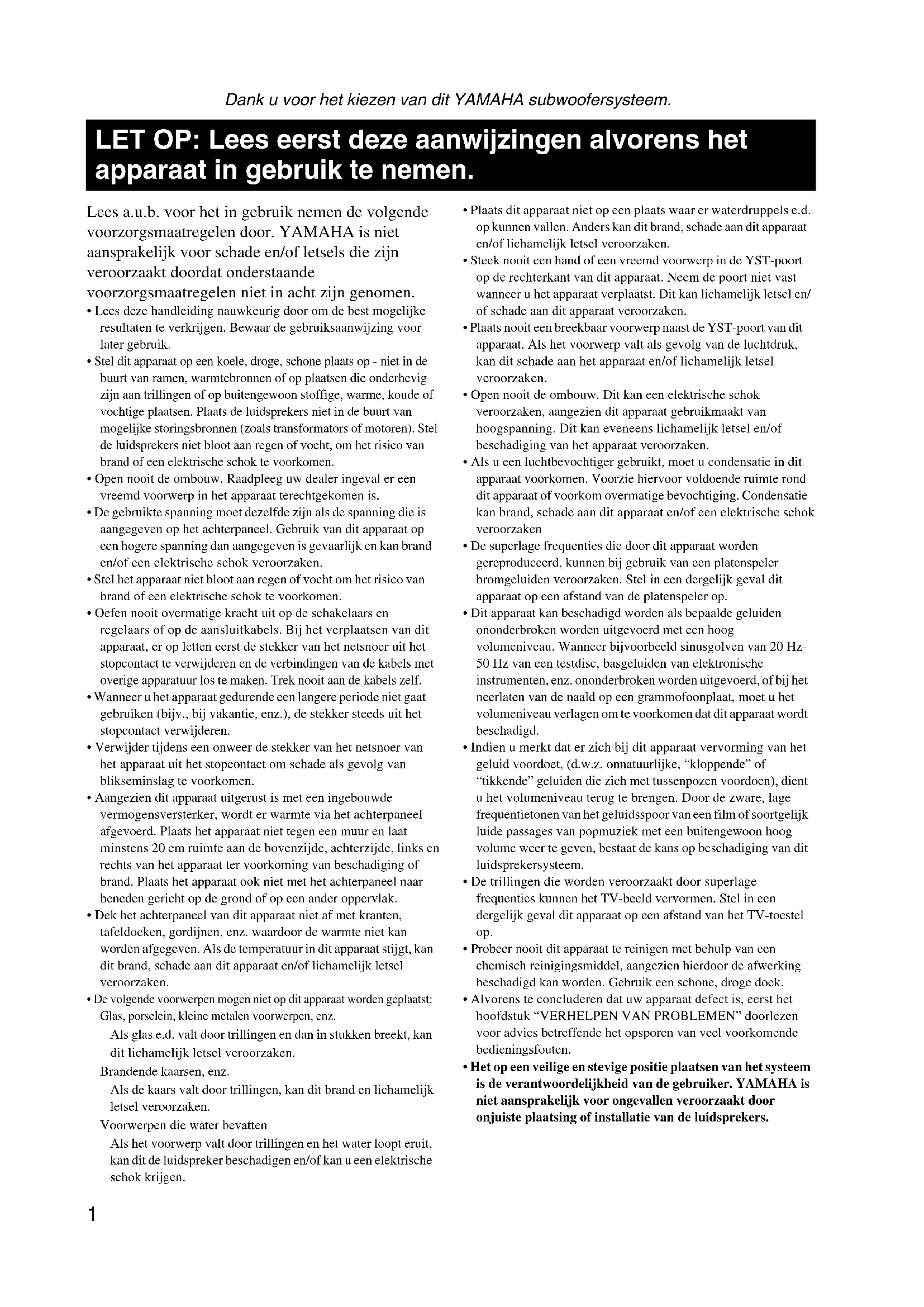

Dank u voor het kiezen van dit YAMAHA subwoofersysteem. Lees a.u.b. voor het in gebruik nemen de volgende voorzorgsmaatregelen door. YAMAHA is niet aansprakelijk voor schade en/of letsels die zijn veroorzaakt doordat onderstaande voorzorgsmaatregelen niet in acht zijn genomen.

• Lees deze handleiding nauwkeurig door om de best mogelijke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.

• Stel dit apparaat op een koele, droge, schone plaats op - niet in de buurt van ramen, warmtebronnen of op plaatsen die onderhevig zijn aan trillingen of op buitengewoon stoffige, warme, koude of vochtige plaatsen. Plaats de luidsprekers niet in de buurt van mogelijke storingsbronnen (zoals transformators of motoren). Stel de luidsprekers niet bloot aan regen of vocht, om het risico van brand of een elektrische schok te voorkomen.

• Open nooit de ombouw. Raadpleeg uw dealer ingeval er een vreemd voorwerp in het apparaat terechtgekomen is.

• De gebruikte spanning moet dezelfde zijn als de spanning die is aangegeven op het achterpaneel. Gebruik van dit apparaat op een hogere spanning dan aangegeven is gevaarlijk en kan brand en/of een elektrische schok veroorzaken.

• Stel het apparaat niet bloot aan regen of vocht om het risico van brand of een elektrische schok te voorkomen.

• Oefen nooit overmatige kracht uit op de schakelaars en regelaars of op de aansluitkabels. Bij het verplaatsen van dit apparaat, er op letten eerst de stekker van het netsnoer uit het stopcontact te verwijderen en de verbindingen van de kabels met overige apparatuur los te maken. Trek nooit aan de kabels zelf.

• Wanneer u het apparaat gedurende een langere periode niet gaat gebruiken (bijv., bij vakantie, enz.), de stekker steeds uit het stopcontact verwijderen.

• Verwijder tijdens een onweer de stekker van het netsnoer van het apparaat uit het stopcontact om schade als gevolg van blikseminslag te voorkomen.

• Aangezien dit apparaat uitgerust is met een ingebouwde vermogensversterker, wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat niet tegen een muur en laat minstens 20 cm ruimte aan de bovenzijde, achterzijde, links en rechts van het apparaat ter voorkoming van beschadiging of brand. Plaats het apparaat ook niet met het achterpaneel naar beneden gericht op de grond of op een ander oppervlak.

• Dek het achterpaneel van dit apparaat niet af met kranten, tafeldoeken, gordijnen, enz. waardoor de warmte niet kan worden afgegeven. Als de temperatuur in dit apparaat stijgt, kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• De volgende voorwerpen mogen niet op dit apparaat worden geplaatst: Glas, porselein, kleine metalen voorwerpen, enz. Als glas e.d. valt door trillingen en dan in stukken breekt, kan dit lichamelijk letsel veroorzaken. Brandende kaarsen, enz. Als de kaars valt door trillingen, kan dit brand en lichamelijk letsel veroorzaken. Voorwerpen die water bevatten Als het voorwerp valt door trillingen en het water loopt eruit, kan dit de luidspreker beschadigen en/of kan u een elektrische schok krijgen.

• Plaats dit apparaat niet op een plaats waar er waterdruppels e.d. op kunnen vallen. Anders kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• Steek nooit een hand of een vreemd voorwerp in de YST-poort op de rechterkant van dit apparaat. Neem de poort niet vast wanneer u het apparaat verplaatst. Dit kan lichamelijk letsel en/ of schade aan dit apparaat veroorzaken.

• Plaats nooit een breekbaar voorwerp naast de YST-poort van dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het apparaat en/of lichamelijk letsel veroorzaken.

• Open nooit de ombouw. Dit kan een elektrische schok veroorzaken, aangezien dit apparaat gebruikmaakt van hoogspanning. Dit kan eveneens lichamelijk letsel en/of beschadiging van het apparaat veroorzaken.

• Als u een luchtbevochtiger gebruikt, moet u condensatie in dit apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan brand, schade aan dit apparaat en/of een elektrische schok veroorzaken

• De superlage frequenties die door dit apparaat worden gereproduceerd, kunnen bij gebruik van een platenspeler bromgeluiden veroorzaken. Stel in een dergelijk geval dit apparaat op een afstand van de platenspeler op.

• Dit apparaat kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanneer bijvoorbeeld sinusgolven van 20 Hz- 50 Hz van een testdisc, basgeluiden van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of bij het neerlaten van de naald op een grammofoonplaat, moet u het volumeniveau verlagen om te voorkomen dat dit apparaat wordt beschadigd.

• Indien u merkt dat er zich bij dit apparaat vervorming van het geluid voordoet, (d.w.z. onnatuurlijke, “kloppende” of “tikkende” geluiden die zich met tussenpozen voordoen), dient u het volumeniveau terug te brengen. Door de zware, lage frequentietonen van het geluidsspoor van een film of soortgelijk luide passages van popmuziek met een buitengewoon hoog volume weer te geven, bestaat de kans op beschadiging van dit luidsprekersysteem.

• De trillingen die worden veroorzaakt door superlage frequenties kunnen het TV-beeld vervormen. Stel in een dergelijk geval dit apparaat op een afstand van het TV-toestel op.

• Probeer nooit dit apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.

• Alvorens te concluderen dat uw apparaat defect is, eerst het hoofdstuk “VERHELPEN VAN PROBLEMEN” doorlezen voor advies betreffende het opsporen van veel voorkomende bedieningsfouten.

• Het op een veilige en stevige positie plaatsen van het systeem is de verantwoordelijkheid van de gebruiker. YAMAHA is niet aansprakelijk voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van de luidsprekers. LET OP: Lees eerst deze aanwijzingen alvorens het apparaat in gebruik te nemen. YST-SW315_215_N-a.mif Page 1 Friday, April 4, 2003 12:07 PM2 Nederlands

• VOLTAGE SELECTOR (Modellen voor China en Korea en algemene modellen) De spanningskeuzeschakelaar op het achterpaneel van dit apparaat dient correct ingesteld te worden op de plaatselijke netspanning ALVORENS de stekker van het netsnoer van dit apparaat in het stopcontact te steken. Instelbare netspanningen zijn 110/120/220/ 240 V wisselstroom, 50/60 Hz. LET OP............................................................................1 KENMERKEN ................................................................3 GELEVERDE ACCESSOIRES ......................................3 OPSTELLING .................................................................4 AANSLUITINGEN........................................................ 5 Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker ......................... 5 Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker ................................................... 8 Aansluiting op de INPUT1/OUTPUT-aansluitingen van de subwoofer......................................................12 Aansluiten van de subwoofer op het stopcontact .....12

SPECIFICATIES.......................................................... 20 Standby-modus Wanneer dit apparaat wordt uitgeschakeld met de STANDBY/ON-toets op het voorpaneel, verbruikt het nog een kleine hoeveelheid energie. Dit is de standby- modus. De stroomvoorziening naar dit apparaat is pas volledig uitgeschakeld nadat de POWER-schakelaar op het achterpaneel in de stand OFF is gezet of het netsnoer uit het stopcontact is verwijderd. Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanneer dit apparaat te dicht bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel. INHOUD

• Dit subwoofersysteem maakt gebruik van de Advanced Yamaha Active Servo Technology, die door Yamaha werd ontwikkeld voor de reproductie van ultralage tonen van superieure kwaliteit. (Zie pagina 18 voor nadere bijzonderheden over deze Advanced Yamaha Active Servo Technology.) Deze krachtige lage tonen geven uw stereo-installatie een voller, directer geluid en maken uw luisterkamer tot een bioscoopzaal thuis.

• Deze subwoofer is gemakkelijk aan te sluiten op uw bestaande audiosysteem door hem te verbinden met de luidsprekeruitgangen of de lijnuitgangsaansluitingen (pin-uitgangen) van uw versterker.

• Voor het effectief gebruik van de subwoofer dienen de ultralage klanken van de subwoofer in overeenstemming gebracht te worden met de klanken van uw hoofdluidsprekers. Om de beste geluidskwaliteit te creëren voor allerlei luistersituaties, kunt u de geluidsweergave aanpassen met de HIGH CUT-regelaar en de PHASE-schakelaar.

• Een automatische in- en uitschakelfunctie bespaart u de moeite van het indrukken van de STANDBY/ON-toets, telkens wanneer het apparaat in- of uitgeschakeld moet worden.

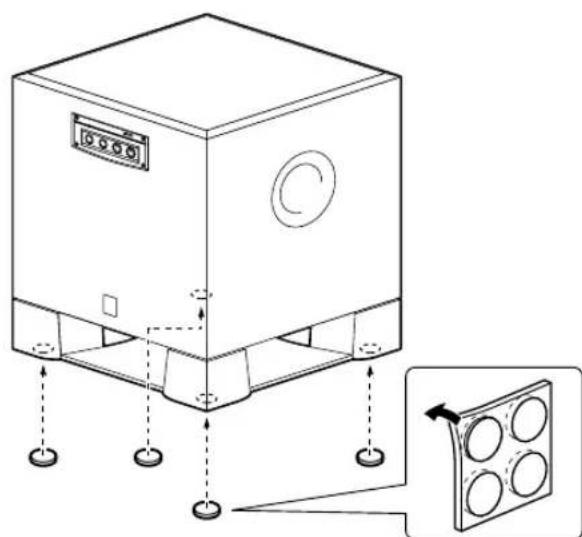

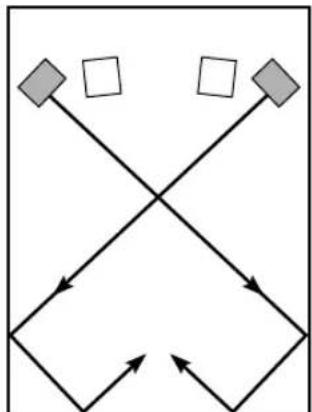

• U kunt het meest geschikte basweergave-effect voor de geluidsbron kiezen met behulp van de B.A.S.S.-toets. Controleer na het uitpakken of de volgende onderdelen aanwezig zijn. Antislipplaatjes KENMERKEN QD-Bass Technology QD-Bass (Quatre Dispersion Bass) technologie maakt gebruik van vlakke, pyramidevormige reflectieplaten om het geluid in vier horizontale richtingen te verstrooien. GELEVERDE ACCESSOIRES YST-SW315_215_N-a.mif Page 3 Friday, April 4, 2003 12:07 PM4 Nederlands ( : subwoofer, : hoofdluidspreker) Met een enkele subwoofer kunt u de weergave van uw stereo-installatie al aanzienlijk verbeteren, maar het gebruik van twee subwoofers is aanbevolen om een beter effect te verkrijgen. Als u gebruikmaakt van een enkele subwoofer, is het aanbevolen deze aan de buitenzijde van de rechter of de linker hoofdluidspreker te plaatsen. (Zie afb. .) Indien u twee subwoofers gebruikt, is het aanbevolen deze aan de buitenzijde van elk van de hoofdluidsprekers te plaatsen. (Zie afb. .) De opstelling aangegeven in afb. is ook mogelijk, echter indien het subwoofersysteem direct in de richting van de muur geplaatst wordt, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer wordt voortgebracht en het geluid dat door de muur weerkaatst wordt tegen elkaar wegvallen. Om dit te voorkomen, dient u het subwoofersysteem schuin te plaatsen, zoals aangegeven in fig. of . Opmerking Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kunt verkrijgen wanneer u in het midden van de kamer luistert. Dit komt omdat er zich “staande golven” hebben ontwikkeld tussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zijn dat de evenwijdige oppervlakken worden onderbroken door bijv. boekenplanken tegen de muren te plaatsen. Gebruik van de antislipplaatjes Bevestig de bijgeleverde antislipplaatjes op de vier hoeken op de onderkant van de subwoofer om te voorkomen dat de subwoofer verschuift als gevolg van trillingen enz. OPSTELLING

YST-SW315_215_N-a.mif Page 4 Friday, April 4, 2003 12:07 PM5 Kies één van de volgende twee aansluitmethoden, al naargelang het door u gebruikte audiosysteem.

Kies (pagina’s 5-7) als uw versterker lijnuitgangsaansluitingen (pin- uitgangen) heeft ■ Kies (pagina’s 8-11) als uw versterker geen lijnuitgangsaansluiting (pin- uitgang) heeft Let op: trek de stekker van de subwoofer en overige audio-/videocomponenten uit voordat u aansluitingen tot stand brengt. Opmerkingen

• Alle verbindingen moeten correct zijn, dit wil zeggen L (links) aan L, R (rechts) aan R, “+” aan “+” en “–” aan “–”. Raadpleeg ook de handleiding van de desbetreffende op de subwoofer aan te sluiten apparatuur.

• Steek de stekker van de subwoofer en overige audio-/videocomponenten pas in nadat alle aansluitingen tot stand gebracht zijn.

• Verbind voor aansluiting op een YAMAHA DSP-versterker (of AV-ontvanger) de aansluiting SUBWOOFER (of LOW PASS enz.) aan de achterzijde van de DSP-versterker (of AV-ontvanger) met de aansluiting /MONO INPUT2 van de subwoofer.

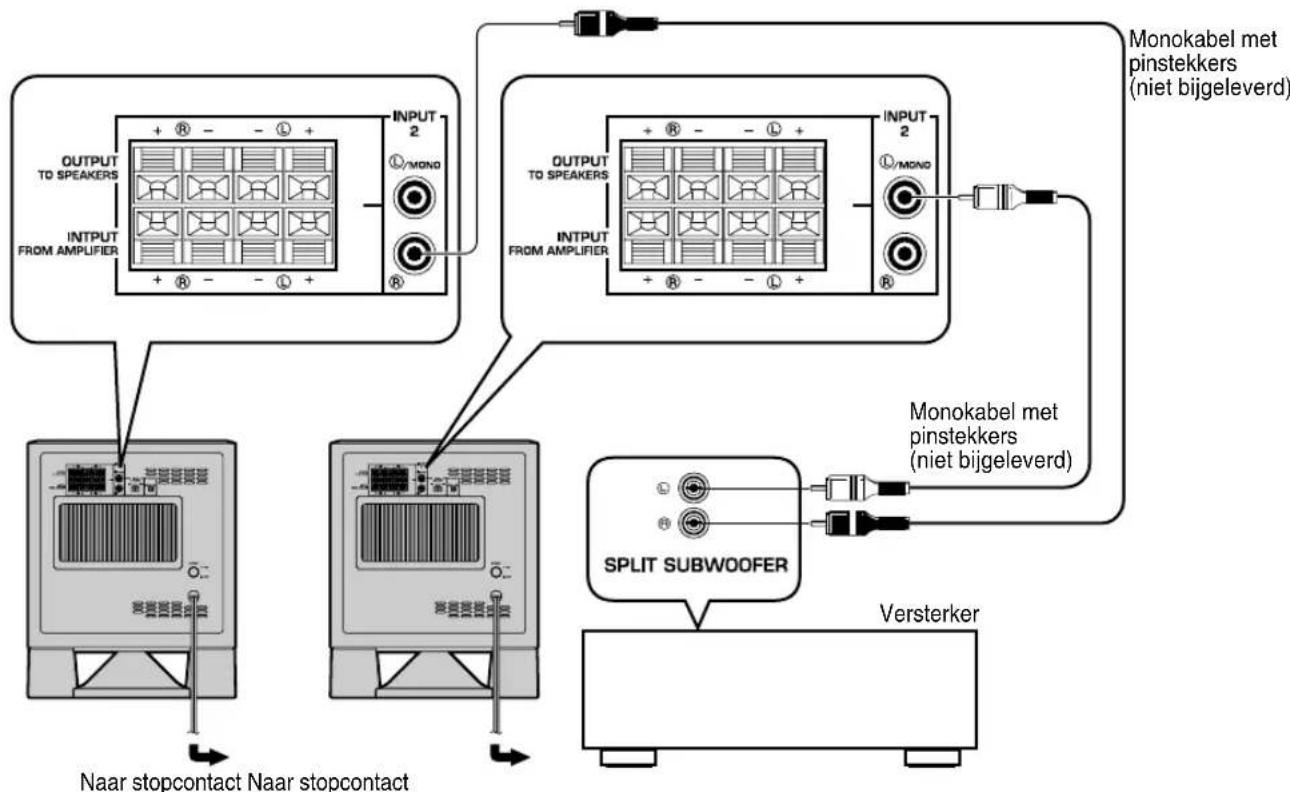

• Wanneer u de subwoofer aansluit op de SPLIT SUBWOOFER-aansluitingen aan de achterzijde van de DSP-versterker, moet u er op letten de /MONO INPUT2-aansluiting aan te sluiten op de “L”-zijde en de INPUT2-aansluitingen aan te sluiten op de “R”-zijde van de SPLIT SUBWOOFER-aansluitingen. Opmerkingen

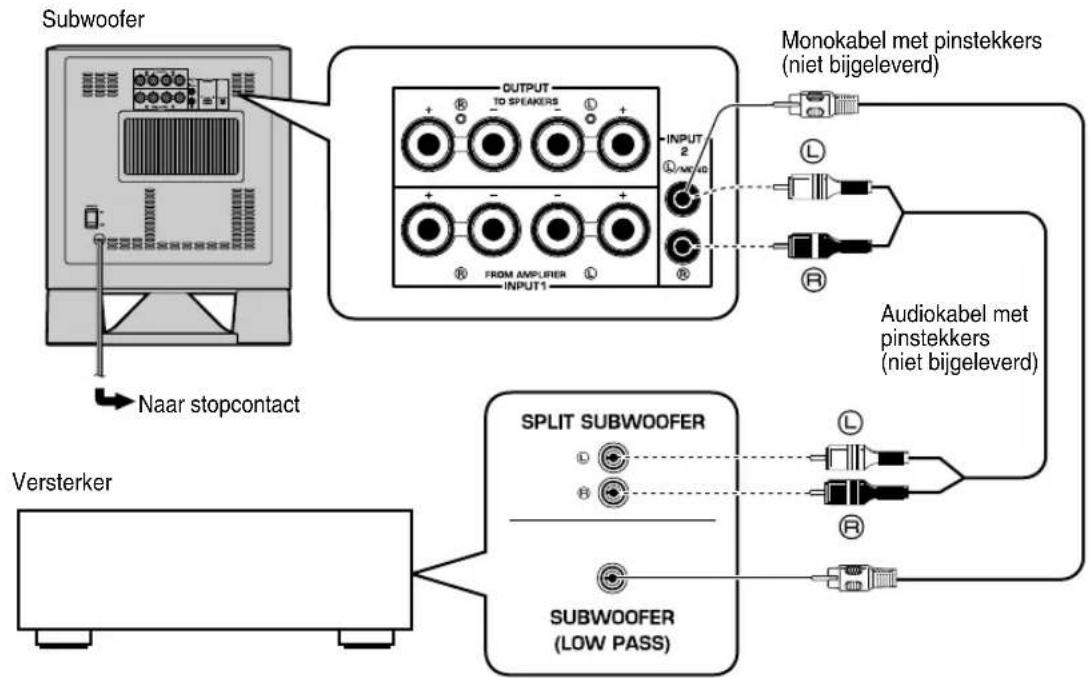

• Bepaalde versterkers zijn voorzien van lijnuitgangsaansluitingen die worden aangeduid met PRE OUT. Wanneer u de subwoofer op de PRE OUT-aansluitingen van de versterker aansluit, moet de versterker beschikken over tenminste twee sets PRE OUT-aansluitingen. Sluit de subwoofer niet op de PRE OUT-aansluitingen aan als de versterker slechts over één set PRE OUT-aansluitingen beschikt. Sluit in dit geval de subwoofer aan op de luidsprekeruitgangsaansluitingen van de versterker. (Zie pagina’s 8-11.)

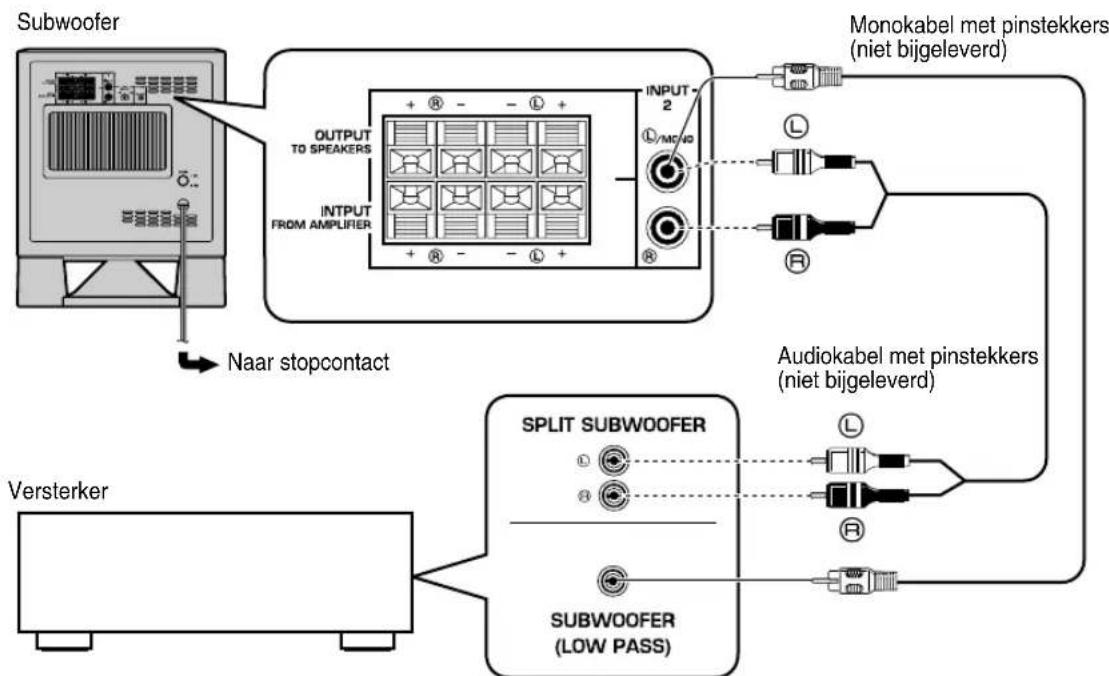

• Bij aansluiting op een mono-lijnuitgang van de versterker, sluit u de /MONO INPUT2-aansluiting aan.

• Bij aansluiting op de lijnuitgangsaansluitingen van de versterker mogen er geen andere luidsprekers op de OUTPUT- aansluitingen van het achterpaneel van de subwoofer aangesloten worden. Ingeval deze worden aangesloten, zullen zij geen geluid produceren. AANSLUITINGEN

Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker

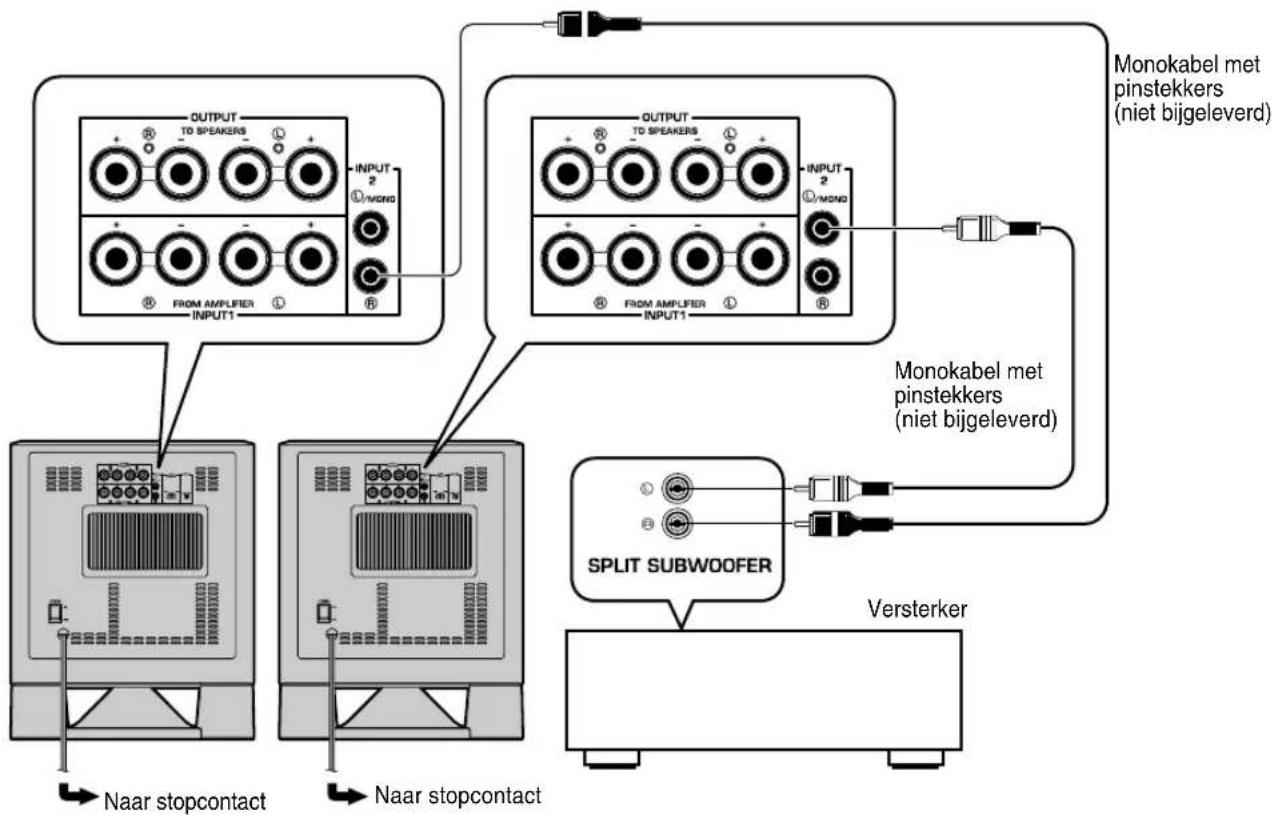

YST-SW315_215_N-a.mif Page 5 Friday, April 4, 2003 12:07 PM6 Nederlands ■ Gebruik van één subwoofer <YST-SW315> <YST-SW215> AANSLUITINGEN Subwoofer Versterker Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Audiokabel met pinstekkers (niet bijgeleverd) Subwoofer Versterker Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Audiokabel met pinstekkers (niet bijgeleverd) YST-SW315_215_N-a.mif Page 6 Friday, April 4, 2003 12:07 PM7 ■ Gebruik van twee subwoofers <YST-SW315> <YST-SW215> AANSLUITINGEN Versterker Naar stopcontact Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Monokabel met pinstekkers (niet bijgeleverd) Versterker Naar stopcontact Naar stopcontact Monokabel met pinstekkers (niet bijgeleverd) Monokabel met pinstekkers (niet bijgeleverd) YST-SW315_215_N-a.mif Page 7 Friday, April 4, 2003 12:07 PM8 Nederlands Kies deze methode als uw versterker geen lijnuitgangsaansluiting (pin-uitgang) heeft. Als uw versterker twee sets hoofdluidsprekeruitgangen heeft en beide uitgangen tegelijkertijd geluidssignalen kunnen uitvoeren.

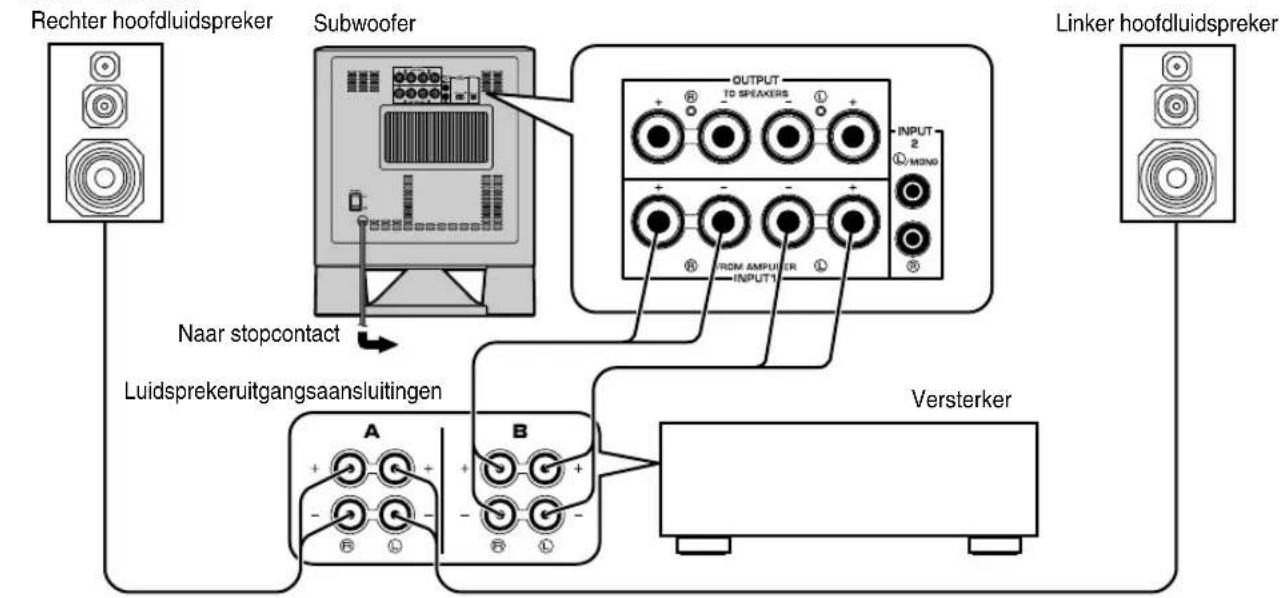

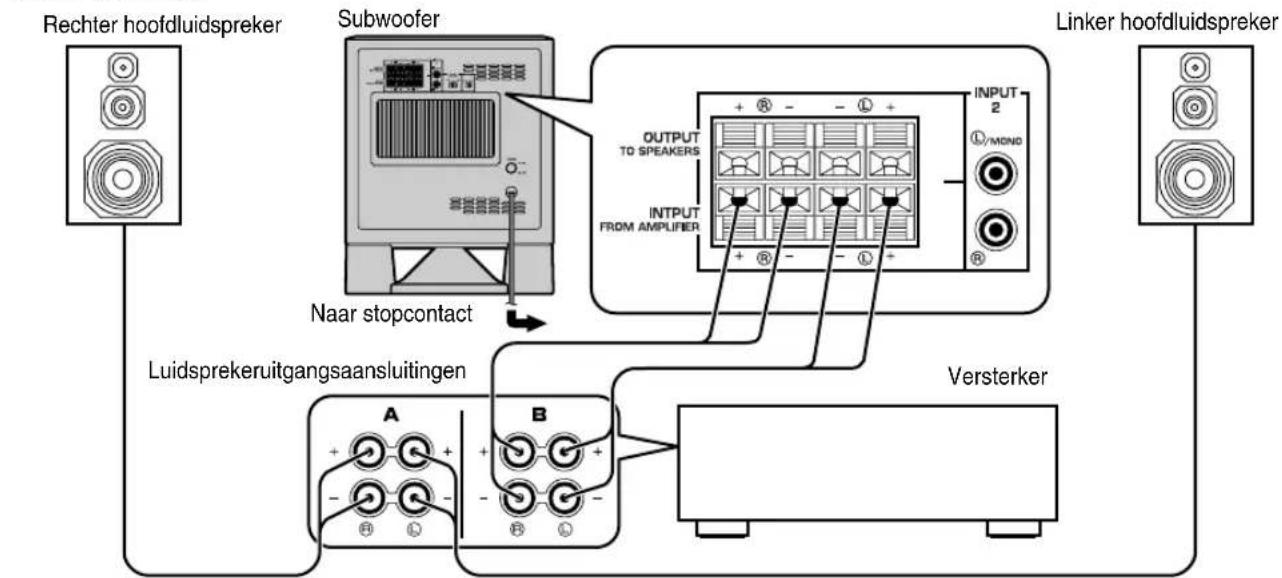

• Sluit één set hoofdluidsprekeruitgangen van de versterker aan op de INPUT1-aansluitingen van de subwoofer, en sluit de andere set hoofdluidsprekeruitgangen van de versterker aan op de hoofdluidsprekers.

• Stel de versterker zo in dat beide sets hoofdluidsprekeruitgangen tegelijkertijd geluidssignalen uitvoeren. Opmerking

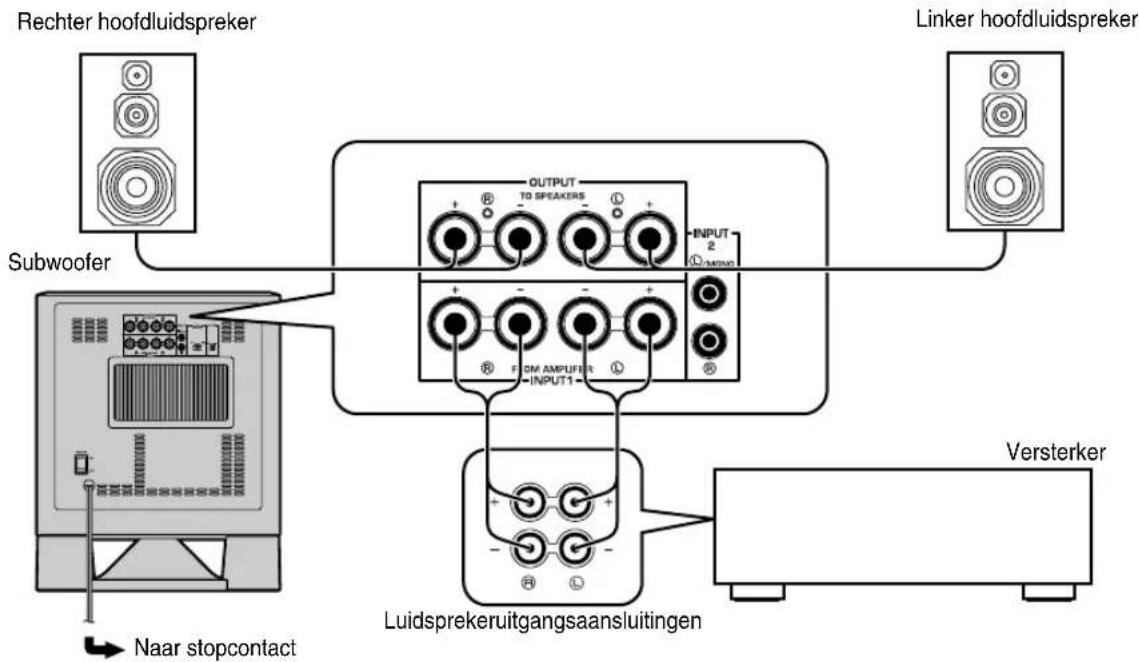

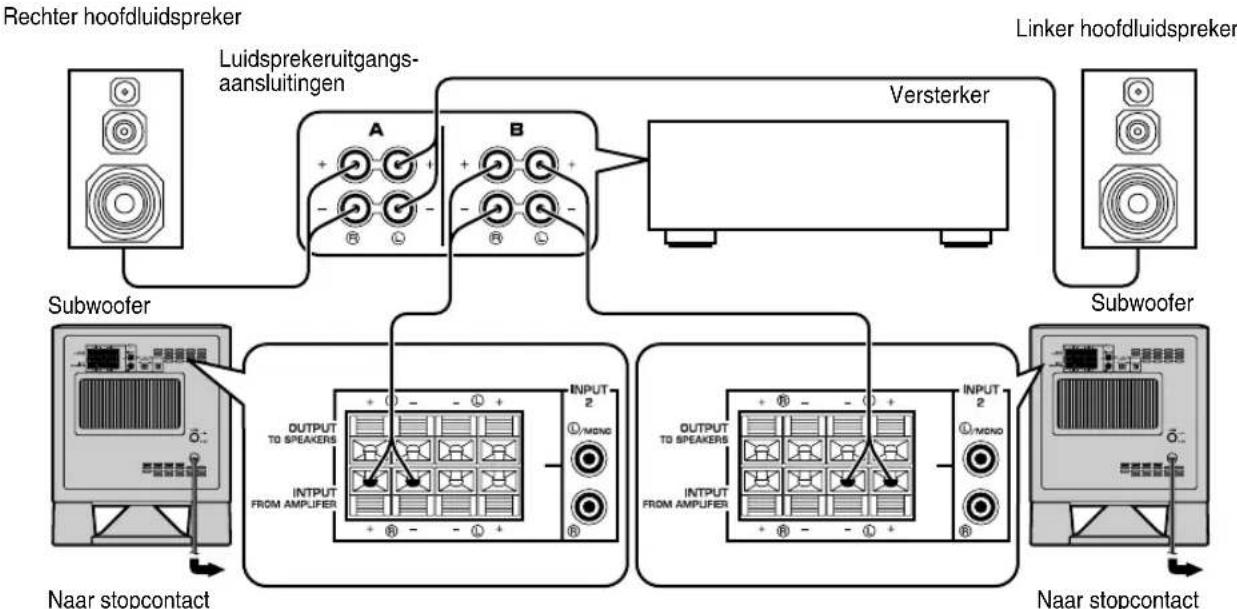

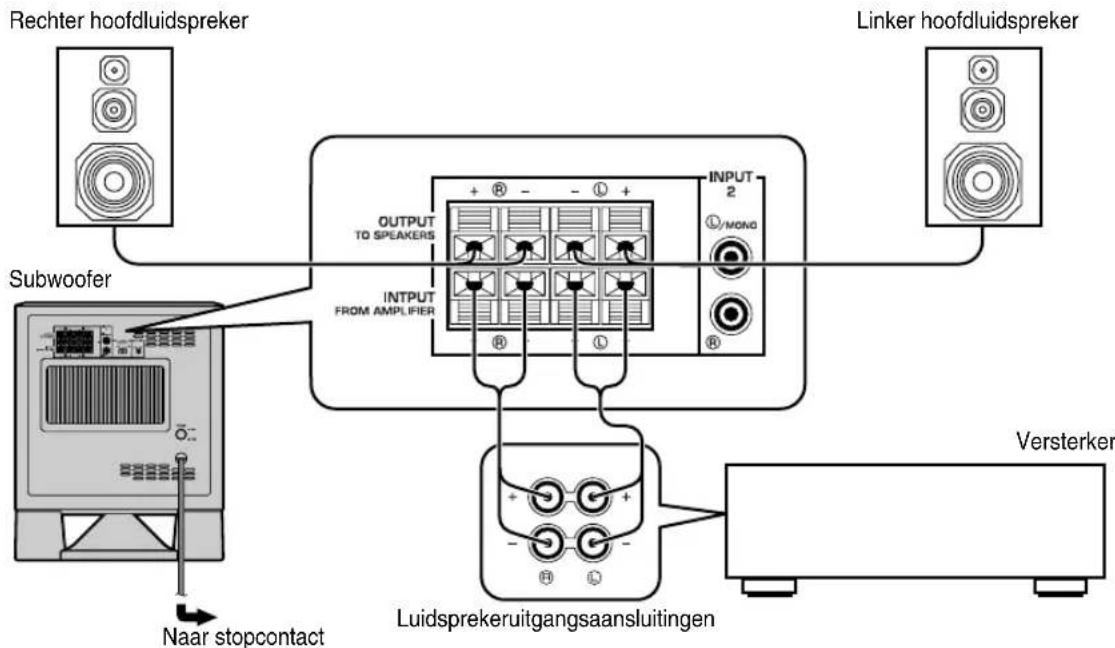

• Als uw versterker slechts één set hoofdluidsprekeruitgangen heeft, zie pagina 10. ■ Gebruik van één subwoofer (met luidsprekerkabels) <YST-SW315> <YST-SW215> AANSLUITINGEN Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker

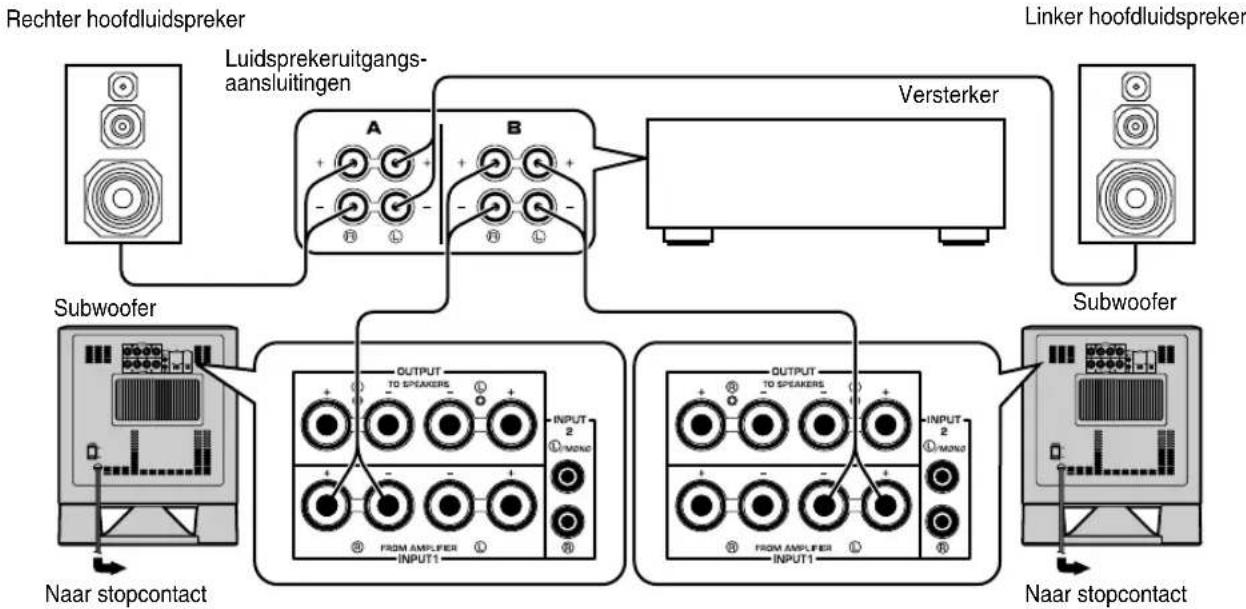

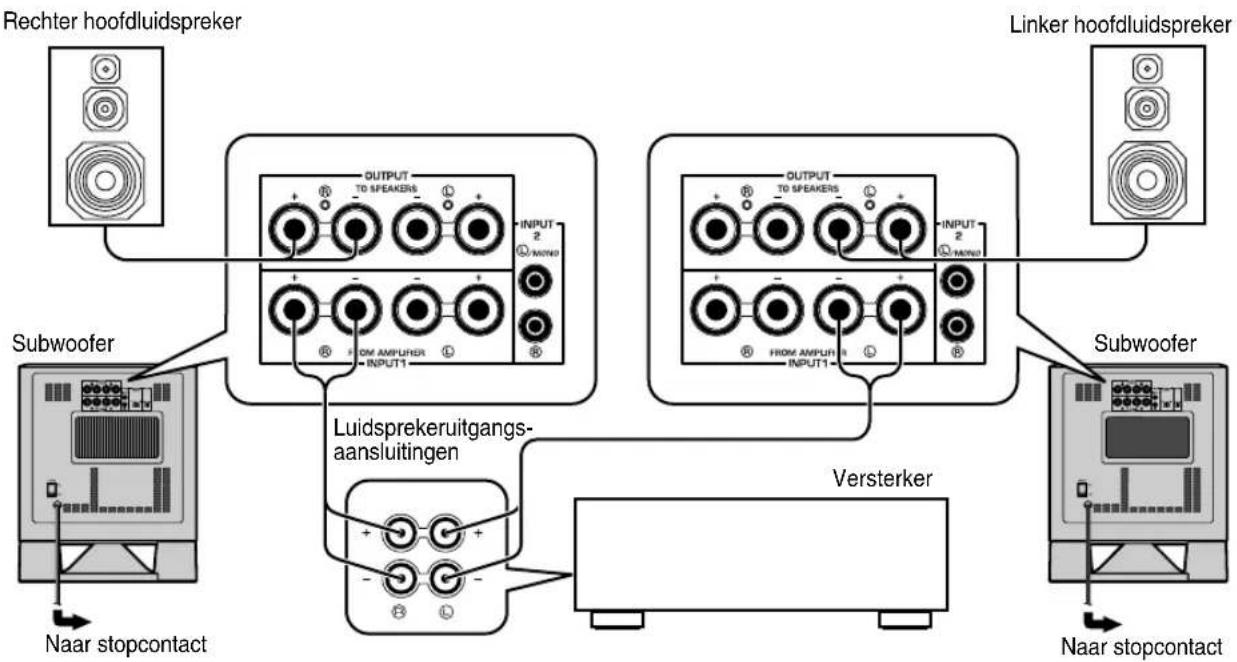

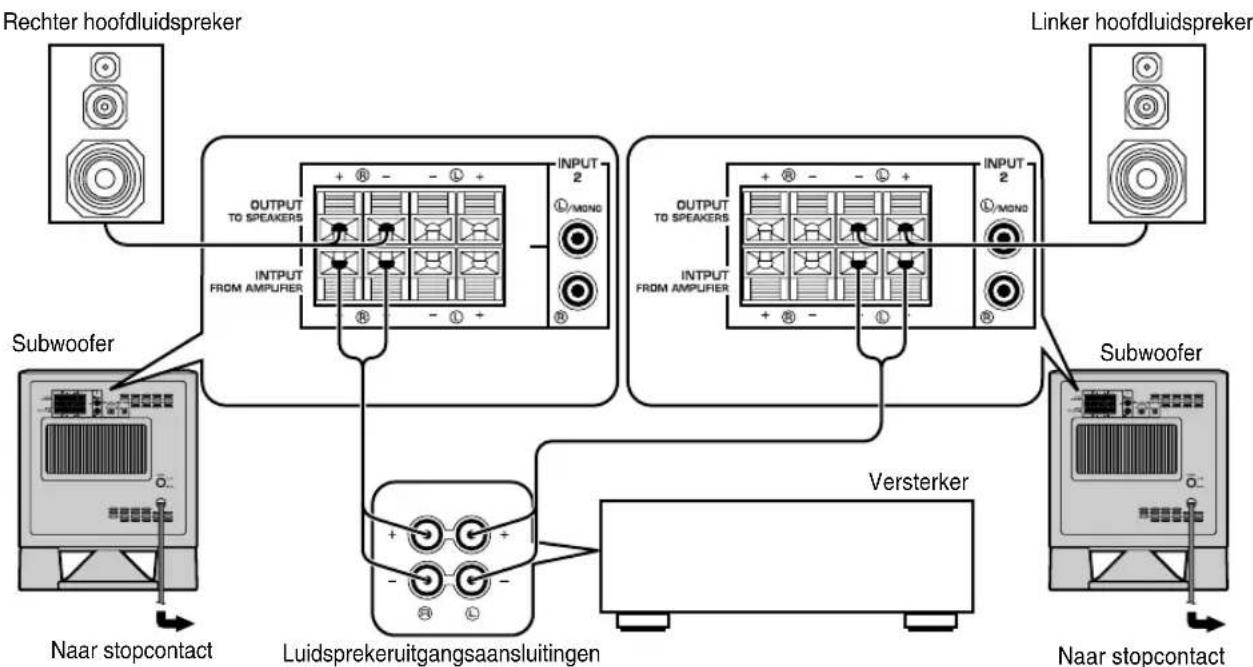

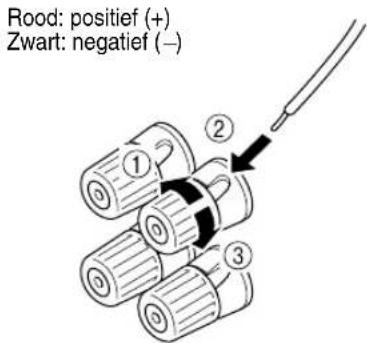

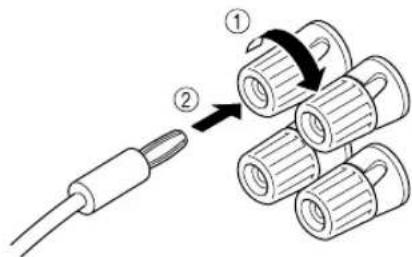

Rechter hoofdluidspreker Subwoofer Naar stopcontact Linker hoofdluidspreker Versterker Luidsprekeruitgangsaansluitingen Versterker Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Naar stopcontact Luidsprekeruitgangsaansluitingen YST-SW315_215_N-a.mif Page 8 Friday, April 4, 2003 12:07 PM9 ■ Gebruik van twee subwoofers (met luidsprekerkabels) <YST-SW315> <YST-SW215> AANSLUITINGEN Rechter hoofdluidspreker Subwoofer Naar stopcontact Linker hoofdluidspreker Versterker Luidsprekeruitgangs- aansluitingen Naar stopcontact Subwoofer Versterker Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Naar stopcontact Naar stopcontact Subwoofer Luidsprekeruitgangs- aansluitingen YST-SW315_215_N-a.mif Page 9 Friday, April 4, 2003 12:07 PM10 Nederlands Als uw versterker slechts één set hoofdluidsprekeruitgangen heeft. Sluit de luidsprekeruitgangen van de versterker aan op de INPUT1-aansluitingen van de subwoofer en sluit de OUTPUT- aansluitingen van de subwoofer aan op de hoofdluidsprekers. ■ Gebruik van één subwoofer (met luidsprekerkabels) <YST-SW315> <YST-SW215> AANSLUITINGEN Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Versterker Luidsprekeruitgangsaansluitingen Naar stopcontact Rechter hoofdluidspreker Subwoofer Versterker Luidsprekeruitgangsaansluitingen Naar stopcontact Linker hoofdluidspreker YST-SW315_215_N-a.mif Page 10 Friday, April 4, 2003 12:07 PM11 ■ Gebruik van twee subwoofers (met luidsprekerkabels) <YST-SW315> <YST-SW215> AANSLUITINGEN Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Subwoofer Luidsprekeruitgangs- aansluitingen Naar stopcontact Naar stopcontact Versterker Rechter hoofdluidspreker Linker hoofdluidspreker Subwoofer Luidsprekeruitgangsaansluitingen Naar stopcontact Naar stopcontact Versterker Subwoofer YST-SW315_215_N-a.mif Page 11 Friday, April 4, 2003 12:07 PM12 NederlandsHoud bij het maken van de aansluitingen de luidsprekerkabels zo kort mogelijk. Als de kabels te lang zijn, deze niet bij elkaar bundelen of oprollen. Als de aansluitingen verkeerd zijn, zal er geen geluid komen uit de subwoofer of uit de luidsprekers of uit beide. Sluit de luidsprekerkabels correct aan, rekening houdend met de + en – polariteitsaanduidingen. Als de kabels verkeerd worden aangesloten, zal het geluid onnatuurlijk klinken en zal de basklank zwak zijn. Let opVoorkom dat de uiteinden van de luidsprekersnoeren met elkaar in contact komen omdat hierdoor de subwoofer of de versterker of beide beschadigd kunnen worden. ■ Alvorens aan te sluiten Verwijder de isolatie van het uiteinde van elk luidsprekersnoer. ■ Aansluiting: <YST-SW315> 1 Draai de knop van de aansluiting los, zoals aangegeven in de afbeelding.2 Steek de blote draad in.3 Draai de knop vast.4 Controleer of de aansluiting stevig vastzit door dichtbij de aansluiting lichtjes aan het snoer te trekken.Alleen voor de modellen voor de Verenigde Staten, Canada en AustraliëAansluiten met een banaanstekker is eveneens mogelijk.1 Draai de knop van de aansluiting vast.2 Steek de banaanstekker gewoon in de aansluiting. <YST-SW215> 1 Houd het vergrendellipje van de aansluiting ingedrukt zoals aangegeven in de afbeelding.2 Steek de blote draad in.3 Haal uw vinger van het vergrendellipje zodat het draaduiteinde stevig wordt vastgezet.4 Controleer of de aansluiting stevig vastzit door dichtbij de aansluiting lichtjes aan het snoer te trekken.Steek de stekker van de subwoofer en overige audio-/videocomponenten pas in het stopcontact nadat alle aansluitingen tot stand gebracht zijn. <YST-SW315> <YST-SW215> AANSLUITINGEN Aansluiting op de INPUT1/OUTPUT- aansluitingen van de subwoofer Goed Fout Rood: positief (+)Zwart: negatief (

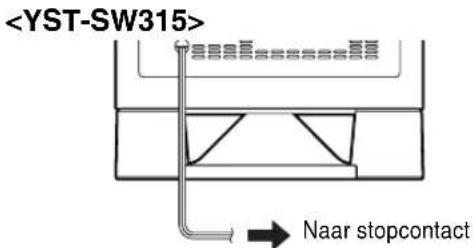

Aansluiten van de subwoofer op het stopcontact

Voorpaneel Achterpaneel (Algemeen model) Voorpaneel Achterpaneel (Algemeen model) YST-SW315_215_N-a.mif Page 13 Friday, April 4, 2003 12:07 PM14 Nederlands 1 Spanningsindicator Licht groen op wanneer de subwoofer is ingeschakeld. Licht rood op wanneer de subwoofer in de standby- modus is gezet door de automatische in- uitschakelfunctie. Gaat uit wanneer de subwoofer in de standby-modus is gezet. 2 STANDBY/ON-toets Druk op deze toets om de spanning in te schakelen wanneer de POWER-schakelaar op stand ON is gezet. (De spanningsindicator licht groen op.) Druk nogmaals om de subwoofer in de standby-modus te schakelen. (De spanningsindicator gaat uit.) 3 B.A.S.S. (Bass Action Selector System)-toets Wanneer deze toets wordt ingedrukt in de stand MUSIC, worden de lage tonen van audiobronnen goed weergegeven. Wanneer deze toets nogmaals wordt ingedrukt zodat hij naar buiten springt in de stand MOVIE, worden de lage tonen van videobronnen goed weergegeven. 4 HIGH CUT-regelaar Stelt het punt in waarop de hoge frequenties worden afgekapt. Frequenties die hoger zijn dan de met deze regelaar ingestelde frequentie zullen worden afgekapt (en worden niet uitgevoerd).

• Eén instelstap van deze regelaar komt overeen met 10 Hz. 5 VOLUME-regelaar Regelt het volumeniveau. Draai de regelaar rechtsom om het volume te verhogen en linksom om het volume te verlagen. 6 VOLTAGE SELECTOR-schakelaar (Alleen voor modellen voor China en Korea en voor algemene modellen) Als de vooraf gekozen instelling van de schakelaar verkeerd is, zet u de schakelaar op de juiste plaatselijke netspanning (110 V, 120 V, 220 V of 240 V). Raadpleeg uw dealer indien u niet zeker bent over de juiste instelling. WAARSCHUWING Trek de stekker van de subwoofer uit alvorens de VOLTAGE SELECTOR-schakelaar correct in te stellen. 7 POWER-schakelaar Normaal gezien dient deze schakelaar in de stand ON te staan om de subwoofer te gebruiken. In deze stand kunt u de subwoofer inschakelen of in de standby- modus schakelen met de toets STANDBY/ON. Zet deze schakelaar in de stand OFF om de stroomvoorziening naar de subwoofer volledig uit te schakelen. 8 OUTPUT (TO SPEAKERS)-aansluitingen Gebruik deze voor aansluiting op de hoofdluidsprekers. Signalen van de INPUT1- aansluitingen worden naar deze aansluitingen gezonden. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 9 INPUT1 (FROM AMPLIFIER)-aansluitingen Via deze aansluitingen kan de subwoofer worden aangesloten op de luidsprekeraansluitingen van de versterker. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 0 INPUT2-aansluitingen Gebruik deze aansluitingen voor de ontvangst van lijnniveausignalen vanaf de versterker. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) A AUTO STANDBY (HIGH/LOW/OFF)-schakelaar Deze schakelaar staat oorspronkelijk in de stand OFF. Door deze schakelaar in de stand HIGH of LOW te zetten, functioneert de automatische in-/ uitschakelfunctie van de subwoofer zoals beschreven op pagina 15. Als u deze functie niet gebruikt, laat u de schakelaar op OFF staan.

• Verander de instelling van deze schakelaar alleen wanneer de subwoofer in de standby-modus is gezet met de STANDBY/ON-toets. B PHASE-schakelaar Normaal gezien moet deze schakelaar in de stand REV (omkeerstand) worden gezet. Afhankelijk van uw luidsprekers of luistersituatie, kunt u echter soms een betere geluidskwaliteit verkrijgen door deze schakelaar in de stand NORM (normaal) te zetten. Kies de stand die u het beste vindt klinken.

REGELAARS EN HUN FUNCTIES

Standby-modus In deze modus gebruikt de subwoofer nog een kleine hoeveelheid energie. YST-SW315_215_N-a.mif Page 14 Friday, April 4, 2003 12:07 PM15 Als de weergegeven bron wordt gestopt en het ingangssignaal gedurende 7 tot 8 minuten wordt onderbroken, schakelt de subwoofer automatisch in standby-modus. (Wanneer de subwoofer in standby-modus wordt geschakeld door de automatische in- uitschakelfunctie, licht de spanningsindicator rood op.) Wanneer u opnieuw een bron weergeeft, wordt de spanning van de subwoofer automatisch ingeschakeld door de herkenning van de in de subwoofer ingevoerde signalen. Deze functie werkt door aftasting van een laagfrequent ingangssignaal. Normaal gesproken kunt u de AUTO STANDBY-schakelaar in de stand LOW laten staan. Als u echter merkt dat deze functie niet naar behoren werkt, dient u de schakelaar op HIGH te zetten. In de stand HIGH zal de subwoofer ook worden ingeschakeld als het niveau van het ingangssignaal zeer laag is. Het is echter mogelijk dat de subwoofer niet in standby wordt geschakeld in het geval van een ingangssignaal waarvan het niveau buitengewoon laag is.

• Het kan soms gebeuren dat de stroom onverwacht automatisch wordt ingeschakeld als gevolg van het opvangen van storing van andere apparatuur. Zet in een dergelijk geval de AUTO STANDBY-schakelaar op OFF en gebruik de STANDBY/ON-toets om de stroom met de hand in of in standby-modus te schakelen. Deze functie herkent de laagfrequente componenten van de ingangssignalen onder 200 Hz (d.w.z. een explosie in een actiefilm, het geluid van een basgitaar of basdrum, enz.).

• De minuten die nodig zijn voordat de subwoofer in standby schakelt kunnen variëren als gevolg van storingen van andere apparatuur. Deze functie werkt alleen wanneer de spanning van de subwoofer is ingeschakeld (door indrukken van de STANDBY/ON-toets).

AUTOMATISCHE IN-/UITSCHAKELING

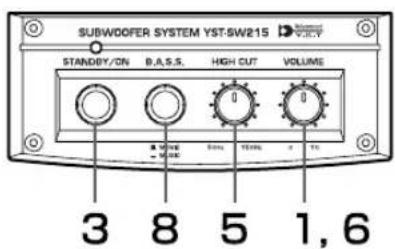

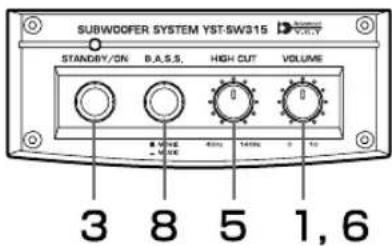

YST-SW315_215_N-a.mif Page 15 Friday, April 4, 2003 12:07 PM16 Nederlands Stel de subwoofer in alvorens deze te gebruiken, om zo de optimale volume- en toonbalans te verkrijgen tussen de subwoofer en de hoofdluidsprekers, door de hieronder aangegeven procedure te volgen. <YST-SW315> <YST-SW215> 1 Zet de VOLUME-regelaar in de laagste stand (0). 2 Schakel de stroomvoorziening van alle overige componenten in. 3 Controleer of de POWER-schakelaar op ON staat en druk vervolgens op de STANDBY/ON-toets om de subwoofer in te schakelen.

• De spanningsindicator licht groen op. 4 Geef een bron weer die laagfrequente componenten bevat en stel de volumeregelaar van de versterker in op het gewenste luisterniveau. 5 Zet de HIGH CUT-regelaar in de stand waarbij het gewenste klankbeeld wordt verkregen. Gewoonlijk stelt u de regelaar in op een iets hoger niveau dan de laagste frequentie die uw hoofdluidsprekers* nog goed kunnen weergeven.

• De laagste frequentie die de hoofdluidsprekers kunnen weergeven staat gewoonlijk vermeld in de luidsprekercatalogus of de gebruiksaanwijzing. 6 Draai het volume geleidelijk omhoog om de volumebalans tussen de subwoofer en de hoofdluidsprekers af te stellen. Gewoonlijk stelt u de regelaar zo in dat u iets meer bassen kunt horen dan wanneer de subwoofer niet wordt gebruikt. Als het gewenste klankbeeld niet kan worden verkregen, dient u de HIGH CUT-regelaar en de VOLUME-regelaar opnieuw af te stellen. 7 Zet de PHASE-schakelaar in de stand die de beste basweergave oplevert. Gewoonlijk kunt u deze schakelaar in de stand REV (omkeerstand) laten staan. Als dit niet het gewenste klankbeeld oplevert, zet u de schakelaar in de stand NORM (normaal). 8 Kies “MOVIE” of “MUSIC”, afhankelijk van de weergegeven bron. MOVIE: Wanneer een bron van het filmtype wordt weergegeven, worden de laagfrequente effecten versterkt zodat de luisteraar kan genieten van een krachtiger geluid. (Het geluid zal voller en dieper klinken.) MUSIC: Wanneer een gewone muziekbron wordt weergegeven, worden de overbodige laagfrequente componenten afgekapt om een zuiverder geluid te verkrijgen. (Het geluid zal lichter klinken en de melodielijn zal zuiverder worden weergegeven.)

• Wanneer de volumebalans tussen de subwoofer en de hoofdluidsprekers eenmaal is afgesteld, kunt u het volume van uw gehele geluidssysteem afstellen door gebruik te maken van de volumeregelaar van de versterker. Indien u echter de hoofdluidsprekers vervangt door andere luidsprekers dan moet u deze afstelling opnieuw uitvoeren.

• Voor het instellen van de VOLUME-regelaar, de HIGH CUT-regelaar en de PHASE-schakelaar, zie “Frequentiekarakteristieken” op pagina 17.

AFSTELLING VAN DE SUBWOOFER VOOR GEBRUIK

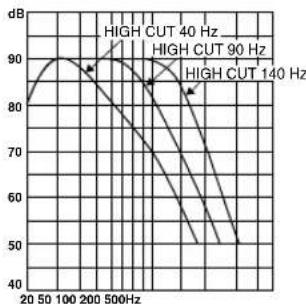

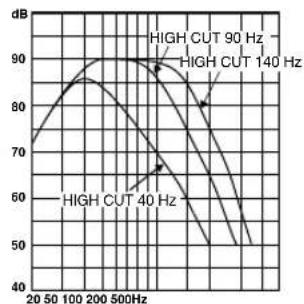

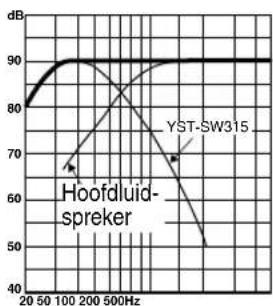

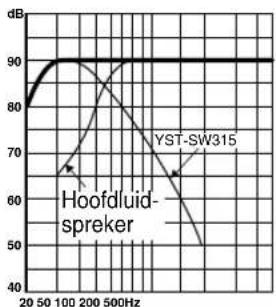

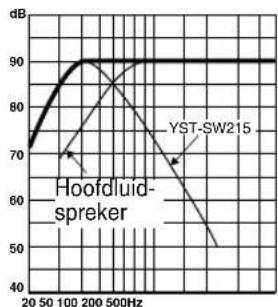

YST-SW315_215_N-a.mif Page 16 Friday, April 4, 2003 12:07 PM17 Frequentiekarakteristieken van deze subwoofer <YST-SW315> <YST-SW215> De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende frequentiekarakteristieken bij gebruik van deze subwoofer in combinatie met een stel gewone hoofdluidsprekers. ■ Voorbeeld 1 In combinatie met hoofdluidsprekers van 10 cm tot 13 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem ■ Voorbeeld 2 In combinatie met luidsprekers van 20 cm tot 25 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem

YST-SW315 Hoofdluid- spreker 20 50 100 200 500Hz

YST-SW315 Hoofdluid- spreker 20 50 100 200 500Hz

YST-SW215 Hoofdluid- spreker YST-SW315_215_N-a.mif Page 17 Friday, April 4, 2003 12:07 PM18 Nederlands De theorie van de Yamaha Active Servo Technology is gebaseerd op twee belangrijke factoren, de Helmholtz- resonator en negatieve-impedantieaandrijving. Active Servo Processing luidsprekers geven de frequenties van de lage tonen weer via een “luchtwoofer”. Dit is een kleine poort of opening in de behuizing van de luidspreker. Deze opening wordt gebruikt in plaats van een woofer die bij een conventioneel luidsprekersysteem de functies van een normale woofer uitvoert. Op deze wijze kunnen de signalen van een lage amplitude binnen in de behuizing, overeenkomstig de Helmholtz-resonantietheorie, via deze opening uitgevoerd worden in de vorm van golven van hoge amplitude, indien de grootte van de opening en het volume van de behuizing in een juiste verhouding zijn en voldoen aan een bepaalde formule. Om dit te bewerkstelligen, dienen bovendien de amplitudes binnen in de behuizing zowel nauwkeurig als ook van voldoende vermogen te zijn, aangezien deze amplitudes bestand dienen te zijn tegen de “belasting” die gevormd wordt door de lucht die zich binnen in de behuizing bevindt. Het is dan ook dit probleem dat opgelost wordt door de keuze van een nieuw ontwerp waarbij de versterker speciale signalen levert. Indien de elektrische weerstand van de toonspoel tot nul verminderd wordt, zal de beweging van de luidsprekereenheid lineair worden ten opzichte van de signaalspanning. Om dit te bewerkstelligen, wordt er gebruikgemaakt van een speciale versterker met negatieve-impedantie uitgangssignaalaandrijving voor het aftrekken van de uitgangssignaalimpedantie van de versterker. Door het gebruik van circuits voor negatieve-impedantie uitgangssignaalaandrijving kan de versterker nauwkeurige lage-amplitude- en lagefrequentiegolven met superieure dempingskarakteristieken opwekken. Deze golven worden vervolgens vanuit de opening in de behuizing als signalen met hoge amplitude naar buiten gestraald. Het systeem is daardoor in staat door het gebruik van de versterker voor negatieve-impedantie uitgangssignaalaandrijving en de luidsprekerbehuizing met de Helmholtz-resonator een buitengewoon breed bereik van frequenties met een verrassende geluidskwaliteit en minder vervorming weer te geven. De hierboven aangegeven bijzonderheden vormen samen de fundamentele structuur van de conventionele Yamaha Active Servo Technology. Onze nieuwe actieve servo-technologie “Advanced Yamaha Active Servo Technology” omvat nu ook de Advanced Negative Impedance Converter (ANIC) circuits, waarmee een conventionele negatieve-impedantie- omzetter dynamisch wordt aangepast om de optimale waarde voor de luidsprekerimpedantie te kiezen. Met deze nieuwe ANIC-circuits kan de Advanced Yamaha Servo Technology stabielere prestaties leveren en een betere geluidsdruk bereiken dan de conventionele Yamaha Active Servo Technology, voor een nog natuurlijker en dynamischer basweergave.

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY

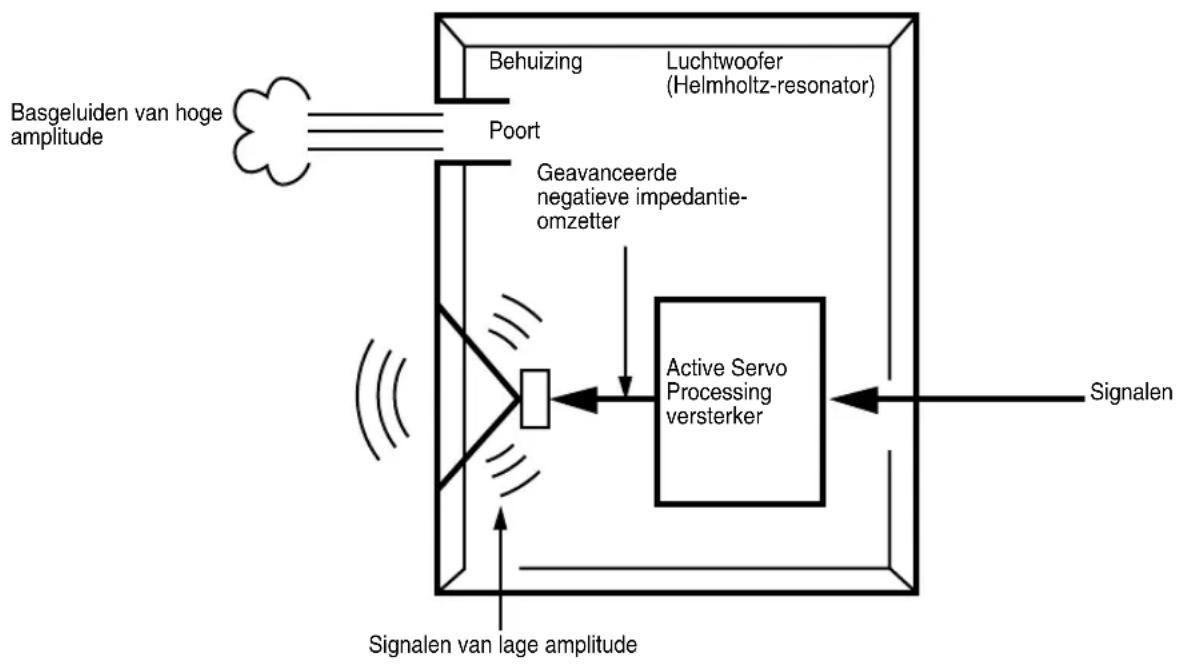

Basgeluiden van hoge amplitude Poort Behuizing Geavanceerde negatieve impedantie- omzetter Active Servo Processing versterker Signalen van lage amplitude Luchtwoofer (Helmholtz-resonator) Signalen YST-SW315_215_N-a.mif Page 18 Friday, April 4, 2003 12:07 PM19 Zie onderstaande tabel in het geval dit apparaat niet correct functioneert. Als het probleem dat u ondervindt niet in onderstaande tabel is opgenomen of als de onderstaande instructies niet helpen, verwijdert u de stekker van het apparaat uit het stopcontact en neemt u contact op met uw officiële YAMAHA dealer of een reparatiedienst.

VERHELPEN VAN PROBLEMEN

• Probleem Oorzaak Oplossing Het apparaat krijgt geen spanning, alhoewel de STANDBY/ON-toets in de stand ON is gezet. De stekker van het netsnoer is niet goed aangesloten. Sluit de stekker goed aan. De POWER-schakelaar is in de stand OFF gezet. Zet de POWER-schakelaar in de stand ON. Geen geluid. Het volume staat in de minimumstand. Verhoog het volume. De luidsprekerkabels zijn niet stevig aangesloten. Sluit de kabels stevig aan. Het geluidsniveau is te laag. De luidsprekerkabels zijn niet juist aangesloten. Sluit de kabels correct aan, d.w.z. L (links) op L, R (rechts) op R, “+” op “+” en “ –” op “–”. De instelling van de PHASE-schakelaar is niet juist. Zet de PHASE-schakelaar in de andere stand. Een brongeluid met weinig lage frequenties wordt weergegeven. Geef een brongeluid met lage frequenties weer. Zet de HIGH CUT-regelaar in een hogere stand. Er is invloed van staande golven. Stel de subwoofer anders op of onderbreek het parallelle oppervlak door boekenplanken, enz. langs de muren te plaatsen. De subwoofer wordt niet automatisch ingeschakeld De POWER-schakelaar is in de stand OFF gezet. Zet de POWER-schakelaar in de stand ON. De STANDBY/ON-toets is in de stand OFF gezet. Zet de STANDBY/ON-toets in de stand ON. De AUTO STANDBY-schakelaar is in de stand OFF gezet. Zet de AUTO STANDBY-schakelaar in de stand HIGH of LOW. Het niveau van het ingangssignaal is te laag. Zet de AUTO STANDBY-schakelaar in de stand HIGH. De subwoofer wordt niet automatisch in standby-modus geschakeld. Er wordt een stoorsignaal van externe apparatuur, etc. opgepikt. Zet de subwoofer verder van de desbetreffende apparatuur vandaan en/of verander de loop van de luidsprekerkabels. Of zet de AUTO STANDBY-schakelaar in de stand OFF. De AUTO STANDBY-schakelaar is in de stand OFF gezet. Zet de AUTO STANDBY-schakelaar in de stand HIGH of LOW. De subwoofer wordt plotseling op de standby-modus ingesteld. Het niveau van het ingangssignaal is te laag. Zet de AUTO STANDBY-schakelaar in de stand HIGH. De subwoofer wordt plotseling ingeschakeld. Er wordt een stoorsignaal van externe apparatuur, etc. opgepikt. Zet de subwoofer verder van de desbetreffende apparatuur vandaan en/of verander de loop van de luidsprekerkabels. Of zet de AUTO STANDBY-schakelaar in de stand OFF. YST-SW315_215_N-a.mif Page 19 Friday, April 4, 2003 12:07 PM20 Nederlands Type Advanced YAMAHA Active Servo Technology Driver <YST-SW315> Conuswoofer van 25 cm (JA2564) Type: magnetische afscherming <YST-SW215>
• Conuswoofer van 20 cm (JA2165) Type: magnetische afscherming Uitgangsvermogen versterker (100 Hz, 5 ohm, 10% THD) <YST-SW315> p. 250
• W <YST-SW215> p. 120
• W Frequentieweergave <YST-SW315> p. 20
• Hz - 160 Hz (–10 dB) <YST-SW215> p. 28
• Hz - 200 Hz (–10 dB) Spanningsvereisten Modellen voor Verenigde Staten en Canada p. 120
• V wisselstroom, 60 Hz Modellen voor Verenigd Koninkrijk en Europa p. 230
• V wisselstroom, 50 Hz Model voor Australië p. 240
• V wisselstroom, 50 Hz Modellen voor China en Korea en algemene modellen p. 110
• /120/220/240 V wisselstroom, 50/60 Hz Stroomverbruik <YST-SW315> p. 80
• W <YST-SW215> p. 95
• W Stroomverbruik in standby p. 0
• ,5 W Afmetingen (b x h x d) <YST-SW315> p. 350
• mm x 430 mm x 382 mm <YST-SW215> p. 290
• mm x 360 mm x 322 mm Gewicht <YST-SW315> p. 19
• kg <YST-SW215> ,5 kg Alle specificaties zijn onder voorbehoud en kunnen zondere nadere kennisgeving worden gewijzigd. SPECIFICATIES YST-SW315_215_N-a.mif Page 20 Friday, April 4, 2003 12:07 PMYAMAHA ELECTRONICS CORPORATION, USA 6660 ORANGETHORPE AVE., BUENA PARK, CALIF. 90620, U.S.A. YAMAHA CANADA MUSIC LTD. 135 MILNER AVE., SCARBOROUGH, ONTARIO M1S 3R1, CANADA YAMAHA ELECTRONIK EUROPA G.m.b.H. SIEMENSSTR. 22-34, 25462 RELLINGEN BEI HAMBURG, F.R. OF GERMANY YAMAHA ELECTRONIQUE FRANCE S.A. RUE AMBROISE CROIZAT BP70 CROISSY-BEAUBOURG 77312 MARNE-LA-VALLEE CEDEX02, FRANCE YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD1 7JS, ENGLAND YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA Printed in Indonesia WB35950 p. 11
