GEBRUIKSAANWIJZING YSTRSW300 YAMAHA

• Tenga en cuenta que todas las especificaciones pueden verse sometidas a cambios sin previo aviso. ESPECIFICACIONESi Nl Dank u voor het kiezen van dit Yamaha subwoofersysteem. Lees a.u.b. voor het in gebruik nemen de volgende voorzorgsmaatregelen door. Yamaha is niet aansprakelijk voor schade en/of letsels die zijn veroorzaakt doordat onderstaande voorzorgsmaatregelen niet in acht zijn genomen.

• Lees deze handleiding nauwkeurig door om de best mogelijke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.

Stel dit apparaat op een koele, droge, schone plaats op - niet in de buurt van ramen, warmtebronnen of op plaatsen die onderhevig zijn aan trillingen of op buitengewoon stoffige, warme, koude of vochtige plaatsen. Plaats de luidsprekers niet in de buurt van mogelijke storingsbronnen (zoals transformators of motoren). Stel de luidsprekers niet bloot aan regen of vocht, om het risico van brand of een elektrische schok te voorkomen.

• Open nooit de ombouw. Raadpleeg uw dealer ingeval er een vreemd voorwerp in het apparaat terechtgekomen is.

• De gebruikte spanning moet dezelfde zijn als de spanning die is aangegeven op het achterpaneel. Gebruik van dit apparaat op een hogere spanning dan aangegeven is gevaarlijk en kan brand en/of een elektrische schok veroorzaken.

• Stel het apparaat niet bloot aan regen of vocht om het risico van brand of een elektrische schok te voorkomen.

Oefen nooit overmatige kracht uit op de schakelaars en regelaars of op de aansluitkabels. Bij het verplaatsen van dit apparaat, er op letten eerst de stekker van het netsnoer uit het stopcontact te verwijderen en de verbindingen van de kabels met overige apparatuur los te maken. Trek nooit aan de kabels zelf.

• Wanneer u het apparaat gedurende een langere periode niet gaat gebruiken (bijv., bij vakantie, enz.), de stekker steeds uit het stopcontact verwijderen.

• Aangezien dit apparaat uitgerust is met een ingebouwde vermogensversterker, wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat niet tegen een muur en laat minstens 20 cm ruimte aan de bovenzijde, achterzijde, links en rechts van het apparaat ter voorkoming van beschadiging of brand. Plaats het apparaat ook niet met het achterpaneel naar beneden gericht op de grond of op een ander oppervlak.

Dek het achterpaneel van dit apparaat niet af met kranten, tafeldoeken, gordijnen, enz. waardoor de warmte niet kan worden afgegeven. Als de temperatuur in dit apparaat stijgt, kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• De volgende voorwerpen mogen niet op dit apparaat worden geplaatst: - Glas, porselein, kleine metalen voorwerpen, enz. Als glas e.d. valt door trillingen en dan in stukken breekt, kan dit lichamelijk letsel veroorzaken. - Brandende kaarsen, enz. Als de kaars valt door trillingen, kan dit brand en lichamelijk letsel veroorzaken. - Voorwerpen die water bevatten Als het voorwerp valt door trillingen en het water loopt eruit, kan dit de luidspreker beschadigen en/of kan u een elektrische schok krijgen.

• Plaats dit apparaat niet op een plaats waar er waterdruppels e.d. op kunnen vallen. Anders kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

• Steek nooit een hand of een vreemd voorwerp in de YST-poort op de rechterkant van dit apparaat. Neem de poort niet vast wanneer u het apparaat verplaatst. Dit kan lichamelijk letsel en/ of schade aan dit apparaat veroorzaken.

• Plaats nooit een breekbaar voorwerp naast de YST-poort van dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het apparaat en/of lichamelijk letsel veroorzaken.

• Open nooit de ombouw. Dit kan een elektrische schok veroorzaken, aangezien dit apparaat gebruikmaakt van hoogspanning. Dit kan eveneens lichamelijk letsel en/of beschadiging van het apparaat veroorzaken.

Als u een luchtbevochtiger gebruikt, moet u condensatie in dit apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan brand, schade aan dit apparaat en/of een elektrische schok veroorzaken.

• De superlage frequenties die door dit apparaat worden gereproduceerd, kunnen bij gebruik van een platenspeler bromgeluiden veroorzaken. Stel in een dergelijk geval dit apparaat op een afstand van de platenspeler op.

Dit apparaat kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanneer bijvoorbeeld sinusgolven van 20 Hz-50 Hz van een testdisc, basgeluiden van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of bij het neerlaten van de naald op een grammofoonplaat, moet u het volumeniveau verlagen om te voorkomen dat dit apparaat wordt beschadigd.

• Indien u merkt dat er zich bij dit apparaat vervorming van het geluid voordoet, (d.w.z. onnatuurlijke, “kloppende” of “tikkende” geluiden die zich met tussenpozen voordoen), dient u het volumeniveau terug te brengen. Door de zware, lage frequentietonen van het geluidsspoor van een film of soortgelijk luide passages van popmuziek met een buitengewoon hoog volume weer te geven, bestaat de kans op beschadiging van dit luidsprekersysteem.

• De trillingen die worden veroorzaakt door superlage frequenties kunnen het TV-beeld vervormen. Stel in een dergelijk geval dit apparaat op een afstand van het TV-toestel op.

• Probeer nooit dit apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.

• Alvorens te concluderen dat uw apparaat defect is, eerst het hoofdstuk “VERHELPEN VAN PROBLEMEN” doorlezen voor advies betreffende het opsporen van veel voorkomende bedieningsfouten.

• Installeer dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken.

• Het op een veilige en stevige positie plaatsen van het systeem is de verantwoordelijkheid van de gebruiker. Yamaha is niet aansprakelijk voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van de luidsprekers. LET OP: Lees eerst deze aanwijzingen alvorens het apparaat in gebruik te nemen. Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanneer dit apparaat te dicht bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel. De stroomvoorziening van dit toestel is niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld. In deze staat is dit toestel ontworpen om slechts een zeer kleine hoeveelheid stroom te gebruiken.1 Nl Nederlands KENMERKEN .................................................................................................................................................................2 GELEVERDE ACCESSOIRES ......................................................................................................................................2 OPSTELLING ..................................................................................................................................................................3 REGELAARS EN HUN FUNCTIES .............................................................................................................................4 AANSLUITINGEN ..........................................................................................................................................................6 [1] Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker .....................................................6 [2] Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker ..................................................................8 Aansluiting op de INPUT1/OUTPUT-aansluitingen van de subwoofer .....................................................................10 Aansluiten van de subwoofer op het stopcontact ........................................................................................................11 AFSTELLING VAN DE SUBWOOFER VOOR GEBRUIK ....................................................................................12 AUTOMATISCHE IN-/UITSCHAKELING ...............................................................................................................13 De instelling van AUTO STANDBY wijzigen ...........................................................................................................13 FREQUENTIEKARAKTERISTIEKEN .....................................................................................................................14 ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II ..............................................................................15 VERHELPEN VAN PROBLEMEN .............................................................................................................................16 SPECIFICATIES ...........................................................................................................................................................17 VOLTAGE SELECTOR (Alleen modellen voor Azië en algemene modellen) De spanningskeuzeschakelaar op het achterpaneel van dit apparaat dient correct ingesteld te worden op de plaatselijke netspanning ALVORENS de stekker van het netsnoer van dit apparaat in het stopcontact te steken. Instelbare netspanningen zijn 110/120/220/230-240 V wisselstroom, 50/60 Hz. INHOUD2 Nl

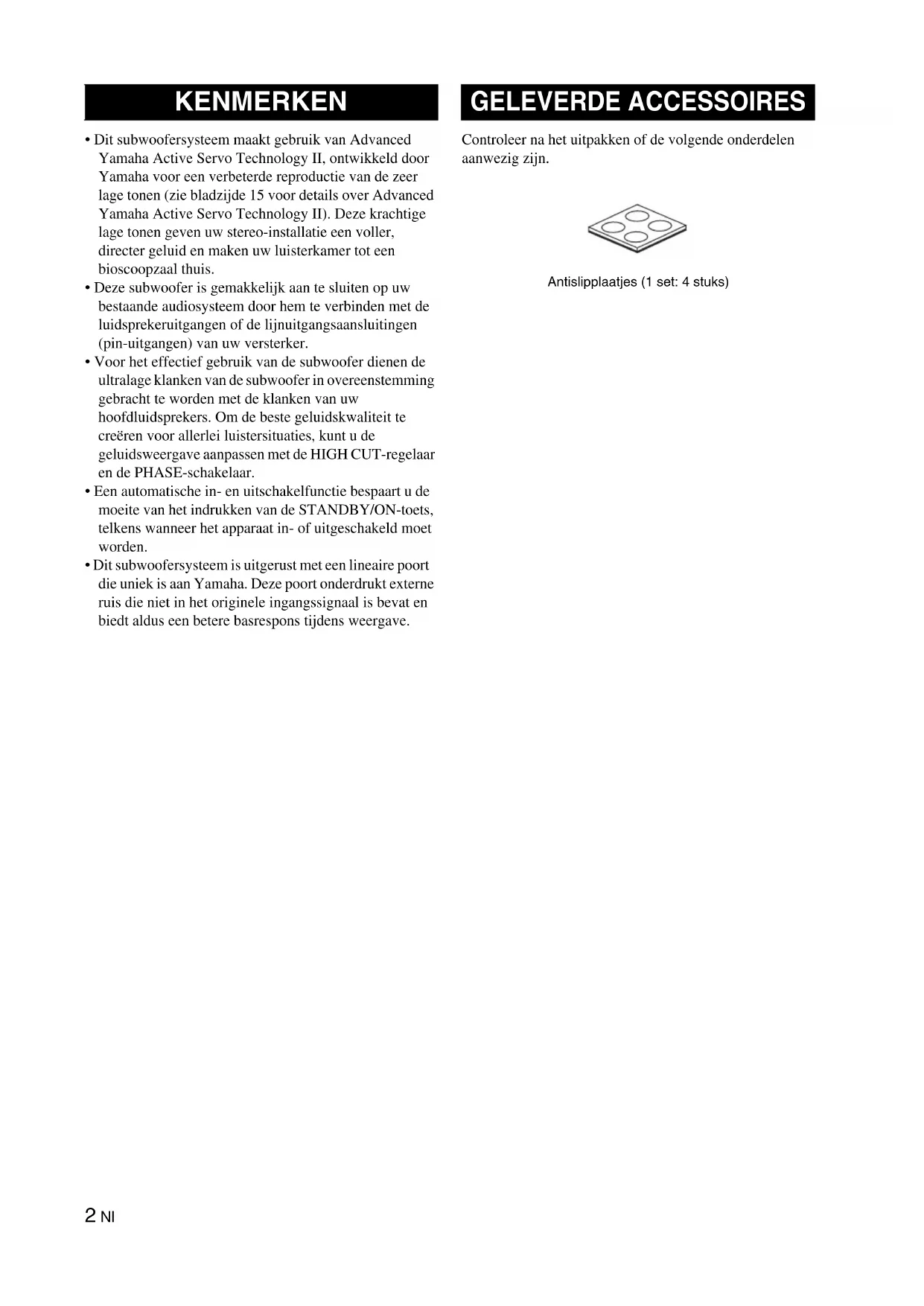

• Dit subwoofersysteem maakt gebruik van Advanced Yamaha Active Servo Technology II, ontwikkeld door Yamaha voor een verbeterde reproductie van de zeer lage tonen (zie bladzijde 15 voor details over Advanced Yamaha Active Servo Technology II). Deze krachtige lage tonen geven uw stereo-installatie een voller, directer geluid en maken uw luisterkamer tot een bioscoopzaal thuis.

• Deze subwoofer is gemakkelijk aan te sluiten op uw bestaande audiosysteem door hem te verbinden met de luidsprekeruitgangen of de lijnuitgangsaansluitingen (pin-uitgangen) van uw versterker.

• Voor het effectief gebruik van de subwoofer dienen de ultralage klanken van de subwoofer in overeenstemming gebracht te worden met de klanken van uw hoofdluidsprekers. Om de beste geluidskwaliteit te creëren voor allerlei luistersituaties, kunt u de geluidsweergave aanpassen met de HIGH CUT-regelaar en de PHASE-schakelaar.

• Een automatische in- en uitschakelfunctie bespaart u de moeite van het indrukken van de STANDBY/ON-toets, telkens wanneer het apparaat in- of uitgeschakeld moet worden.

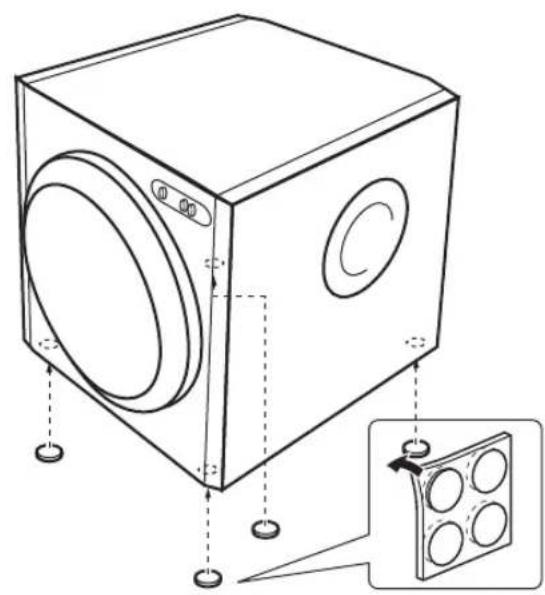

• Dit subwoofersysteem is uitgerust met een lineaire poort die uniek is aan Yamaha. Deze poort onderdrukt externe ruis die niet in het originele ingangssignaal is bevat en biedt aldus een betere basrespons tijdens weergave. Controleer na het uitpakken of de volgende onderdelen aanwezig zijn. Antislipplaatjes (1 set: 4 stuks) KENMERKEN GELEVERDE ACCESSOIRES3 Nl Nederlands ( : subwoofer : hoofdluidspreker) Met een enkele subwoofer kunt u de weergave van uw stereo-installatie al aanzienlijk verbeteren, maar het gebruik van twee subwoofers is aanbevolen om een beter effect te verkrijgen. Als u één subwoofer gebruikt, plaats hem dan bij voorkeur aan de buitenzijde van de rechter of linker voorluidspreker (zie A). Als u twee subwoofers gebruikt, plaats die dan bij voorkeur aan de buitenzijde van elk van de hoofdluidsprekers (zie B). Een opstelling zoals bij C is ook mogelijk, echter indien het subwoofersysteem direct in de richting van de muur geplaatst wordt, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer wordt voortgebracht en het geluid dat door de muur weerkaatst wordt tegen elkaar wegvallen. Om dit te voorkomen, dient u het subwoofersysteem schuin te plaatsen, zoals aangegeven bij A of B. Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kunt verkrijgen wanneer u in het midden van de kamer luistert. Dit komt omdat er zich “staande golven” hebben ontwikkeld tussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zijn dat de evenwijdige oppervlakken worden onderbroken door bijv. boekenplanken tegen de muren te plaatsen. Gebruik van de antislipplaatjes Bevestig de bijgeleverde antislipplaatjes op de vier hoeken op de onderkant van de subwoofer om te voorkomen dat de subwoofer verschuift als gevolg van trillingen enz. OPSTELLING

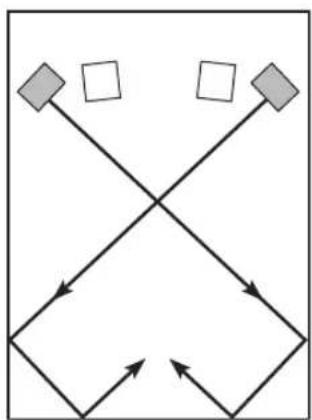

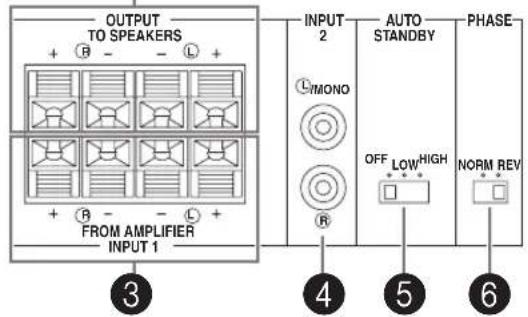

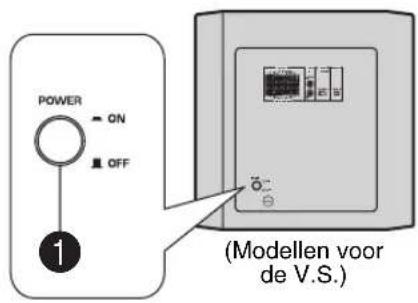

Opmerking4 Nl 1 POWER-schakelaar Normaal gezien dient deze schakelaar in de stand ON te staan om de subwoofer te gebruiken. In deze stand kunt u de subwoofer inschakelen of in de standby- modus schakelen met de STANDBY/ON-toets. 2 OUTPUT (TO SPEAKERS) -aansluitingen Gebruik deze voor aansluiting op de voorluidsprekers. Signalen van de INPUT1-aansluitingen worden naar deze aansluitingen gezonden. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 3 INPUT1 (FROM AMPLIFIER)-aansluitingen Via deze aansluitingen kan de subwoofer worden aangesloten op de luidsprekeraansluitingen van de versterker. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 4 INPUT2 -aansluitingen Gebruik deze aansluitingen voor de ontvangst van lijnniveausignalen vanaf de versterker. (Zie “AANSLUITINGEN” voor nadere bijzonderheden.) 5 AUTO STANDBY (OFF/LOW/HIGH)-schakelaar Deze schakelaar staat oorspronkelijk in de stand OFF. Door deze schakelaar in de stand HIGH of LOW te zetten, functioneert de automatische in-/ uitschakelfunctie van de subwoofer zoals beschreven op pagina 13. Als u deze functie niet gebruikt, laat u de schakelaar op OFF staan. Verander de instelling van deze schakelaar alleen wanneer de subwoofer in de standby-modus is gezet met de STANDBY/ON-toets. 6 PHASE (NORM/REV)-schakelaar Normaal gezien moet deze schakelaar in de stand REV (omkeerstand) worden gezet. Afhankelijk van uw luidsprekers of luistersituatie, kunt u echter soms een betere geluidskwaliteit verkrijgen door deze schakelaar in de stand NORM (normaal) te zetten. Kies de stand die u het beste vindt klinken.

Achterpaneel subwoofer Voorpaneel subwoofer (Modellen voor de V.S.) Opmerking5 Nl

REGELAARS EN HUN FUNCTIES

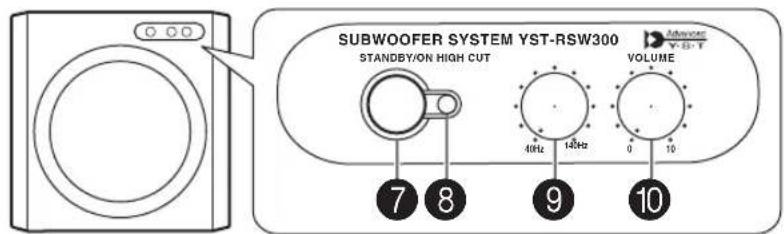

Nederlands 7 STANDBY/ON-schakelaar Druk hierop om de stroom in te schakelen wanneer de POWER-schakelaar op ON staat (het lampje licht groen op). Druk nogmaals om de subwoofer in de standby-modus te schakelen (het lampje gaat uit). Ook wanneer de subwoofer uit staat (in de standby- modus), zal deze nog steeds een klein beetje stroom blijven verbruiken. 8 Statusindicator (lampje) Licht groen op wanneer de subwoofer is ingeschakeld. Licht rood op wanneer de subwoofer in de standby- modus is gezet door de automatische in- uitschakelfunctie. Gaat uit wanneer de subwoofer in de standby-modus is gezet. 9 HIGH CUT-regelaar Stelt het punt in waarop de hoge frequenties worden afgekapt. Frequenties die hoger zijn dan de met deze regelaar ingestelde frequentie zullen worden afgekapt (en worden niet uitgevoerd). Eén instelstap van deze regelaar komt overeen met 10 Hz. 0 VOLUME-regelaar Regelt het volumeniveau. Draai de regelaar rechtsom om het volume te verhogen en linksom om het volume te verlagen. Opmerking6 Nl Kies één van de volgende twee aansluitmethoden, al naargelang het door u gebruikte audiosysteem. ■ Kies [1] (pagina’s 6-7) als uw versterker lijnuitgangsaansluitingen (pin-uitgangen) heeft ■ Kies [2] (pagina’s 8-9) als uw versterker geen lijnuitgangsaansluiting (pin-uitgang) heeft trek de stekker van de subwoofer en overige audio-/videocomponenten uit voordat u aansluitingen tot stand brengt.

• Alle verbindingen moeten correct zijn, dit wil zeggen L (links) aan L, R (rechts) aan R, “+” aan “+” en “–” aan “–”. Raadpleeg ook de handleiding van de desbetreffende op de subwoofer aan te sluiten apparatuur.

• Steek de stekker van de subwoofer en overige audio-/videocomponenten pas in nadat alle aansluitingen tot stand gebracht zijn.

• Verbind voor aansluiting op een Yamaha DSP-versterker (of AV-ontvanger) de aansluiting SUBWOOFER (of LOW PASS enz.) aan de achterzijde van de DSP-versterker (of AV-ontvanger) met de aansluiting /MONO INPUT2 van de subwoofer.

• Wanneer u de subwoofer aansluit op de SPLIT SUBWOOFER-aansluitingen aan de achterzijde van de DSP-versterker, moet u er op letten de /MONO INPUT2-aansluiting aan te sluiten op de “L”-zijde en de INPUT2-aansluitingen aan te sluiten op de “R”-zijde van de SPLIT SUBWOOFER-aansluitingen.

• Bepaalde versterkers zijn voorzien van lijnuitgangsaansluitingen die worden aangeduid met PRE OUT. Wanneer u de subwoofer op de PRE OUT-aansluitingen van de versterker aansluit, moet de versterker beschikken over tenminste twee sets PRE OUT-aansluitingen. Sluit de subwoofer niet op de PRE OUT-aansluitingen aan als de versterker slechts over één set PRE OUT-aansluitingen beschikt. Sluit in dit geval de subwoofer aan op de luidsprekeruitgangsaansluitingen van de versterker (zie pagina’s 8-9).

• Bij aansluiting op een mono-lijnuitgang van de versterker, dient u de /MONO INPUT2-aansluiting te gebruiken.

• Bij aansluiting op de lijnuitgangsaansluitingen van de versterker mogen er geen andere luidsprekers op de OUTPUT- aansluitingen van het achterpaneel van de subwoofer aangesloten worden. Ingeval deze worden aangesloten, zullen zij geen geluid produceren. AANSLUITINGEN Let op Opmerkingen [1] Aansluiting op de lijnuitgangsaansluitingen (pin-uitgangen) van de versterker

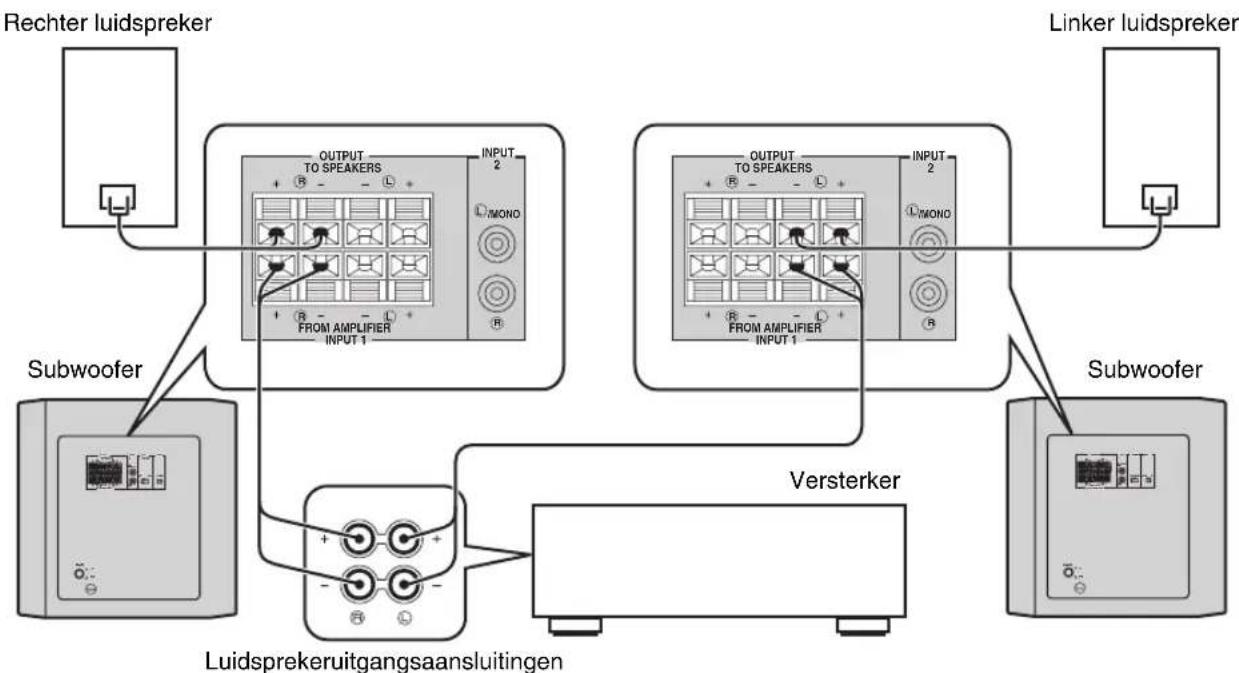

L R Opmerkingen L7 Nl AANSLUITINGEN Nederlands ■ Gebruik van één subwoofer ■ Gebruik van twee subwoofers OUTPUTTO SPEAKERSINPUT /MONO LOW AUTO

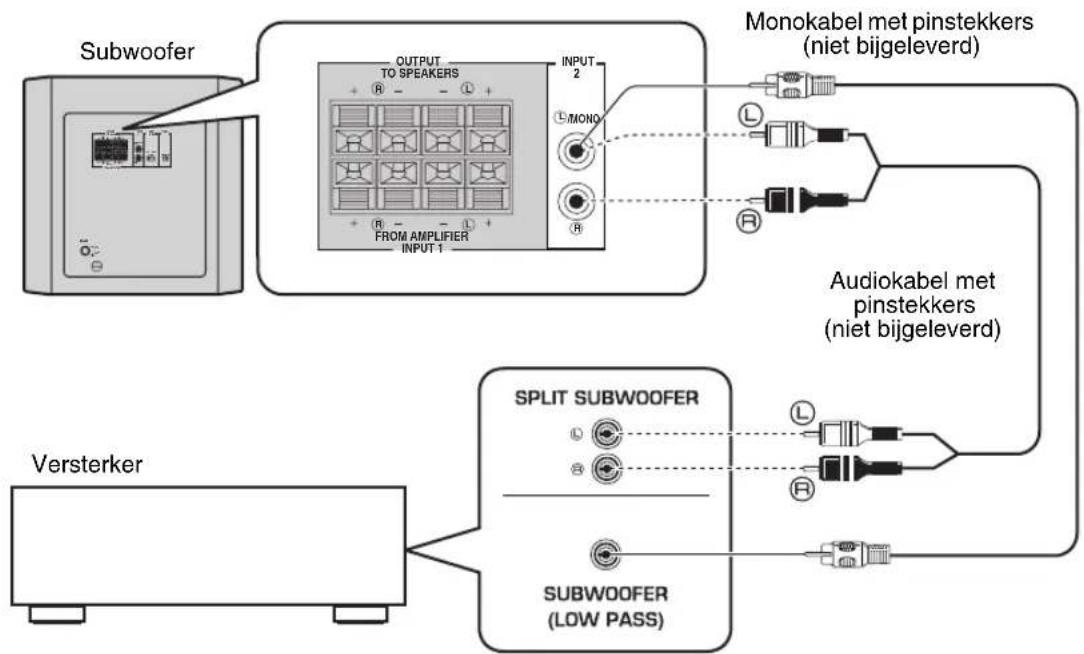

Subwoofer Versterker Monokabel met pinstekkers (niet bijgeleverd) Audiokabel met pinstekkers (niet bijgeleverd) OUTPUTTO SPEAKERSINPUT /MONO LOW AUTO

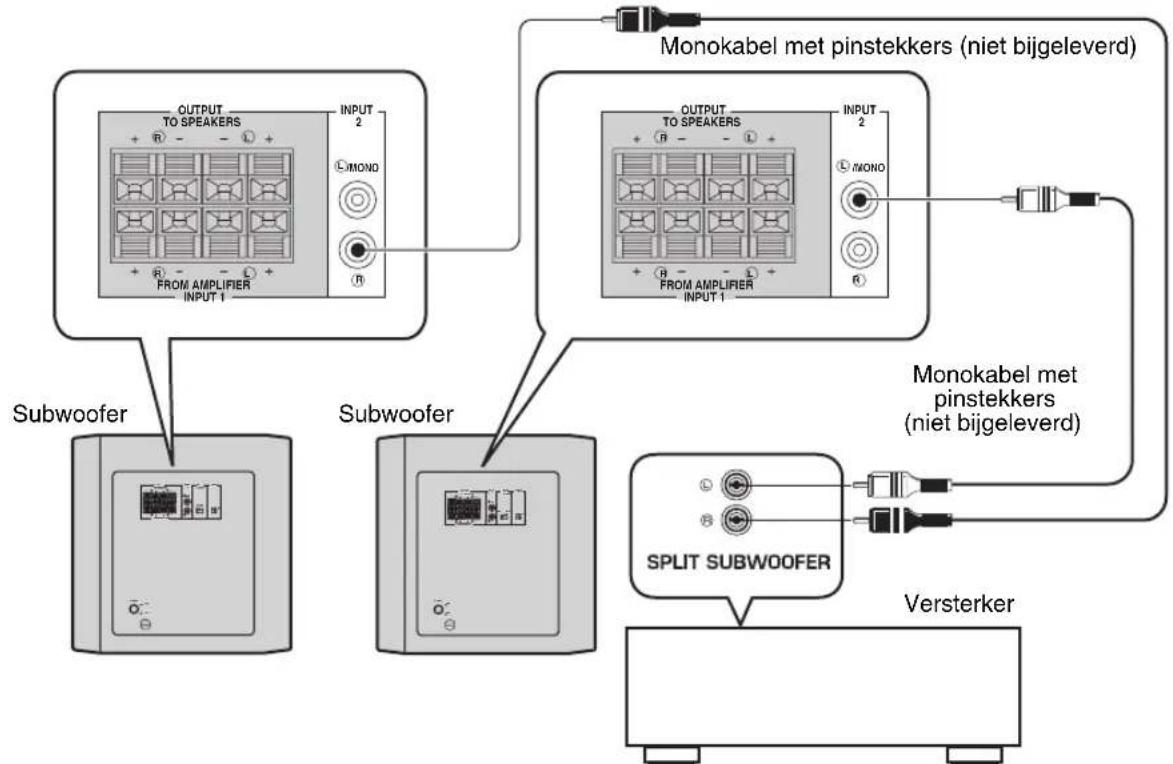

Versterker Monokabel met pinstekkers (niet bijgeleverd) Monokabel met pinstekkers (niet bijgeleverd) Subwoofer Subwoofer8 Nl AANSLUITINGEN Kies deze methode als uw versterker geen lijnuitgangsaansluiting (pin-uitgang) heeft. Voor details over het gebruik van de INPUT1/OUTPUT aansluitingen, zie “Aansluiting op de INPUT1/OUTPUT aansluitingen van de subwoofer” op bladzijde 10. Als uw versterker twee paren uitgangsaansluitingen voor hoofdluidsprekers heeft en beide paren tegelijkertijd geluid kunnen uitvoeren:

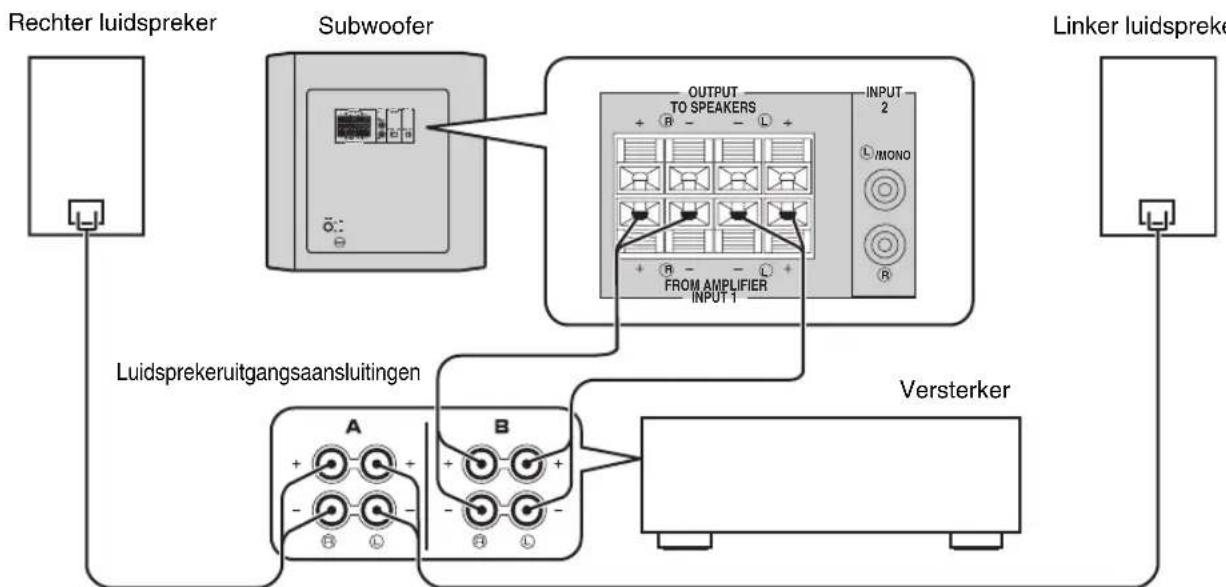

• Verbind één van beide paren hoofdluidsprekeraansluitingen op de versterker met de INPUT1-aansluitingen van de subwoofer, en verbind het andere paar hoofdluidsprekersaansluitingen op de versterker met de hoofdluidsprekers.

• Stel de versterker zodanig in dat beide paren hoofdluidsprekeraansluitingen tegelijkertijd geluid zullen uitvoeren. Als uw versterker slechts één paar hoofdluidsprekeraansluitingen heeft, zie bladzijde 9. ■ Gebruik van één subwoofer (met luidsprekerkabels) ■ Gebruik van twee subwoofers (met luidsprekerkabels) [2] Aansluiting op de luidsprekeruitgangsaansluitingen van de versterker Opmerking OUTPUTTO SPEAKERSINPUT /MONO LOW AUTO

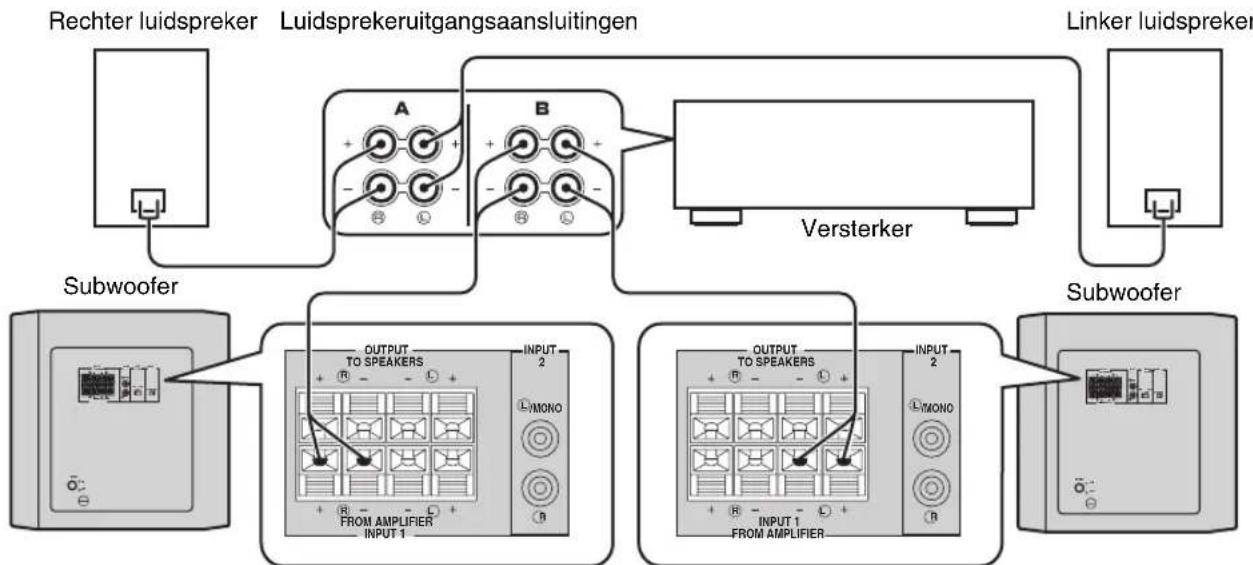

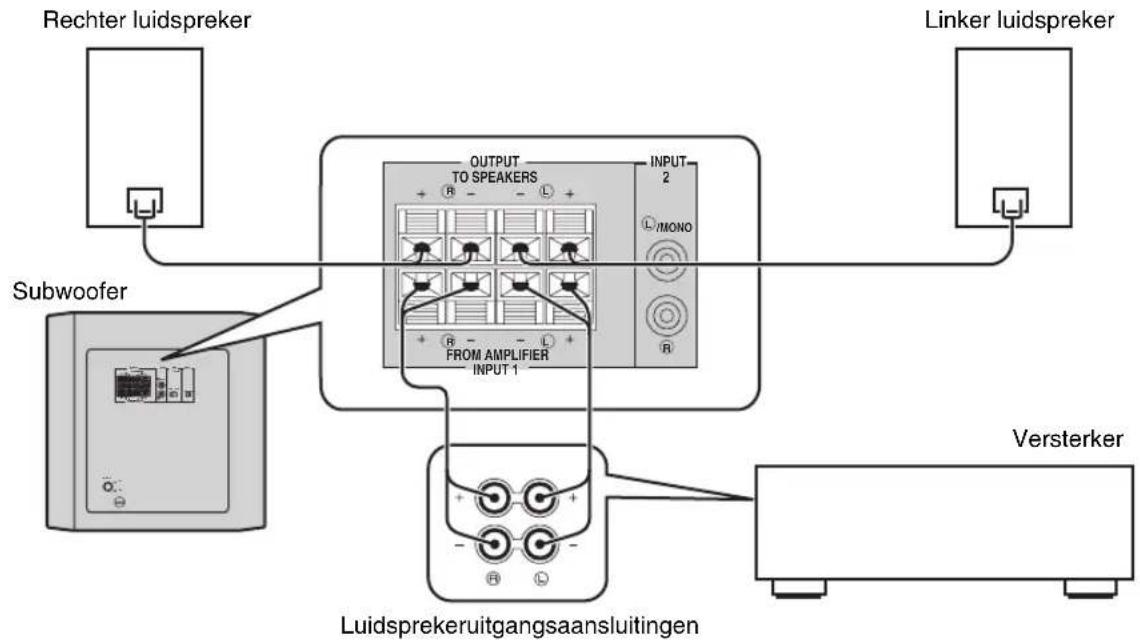

Versterker Rechter luidspreker Linker luidspreker Subwoofer Subwoofer Luidsprekeruitgangsaansluitingen9 Nl AANSLUITINGEN Nederlands Als uw versterker slechts één paar hoofdluidsprekeraansluitingen heeft: Verbind luidsprekeraansluitingen op de versterker met de INPUT1-aansluitingen van de subwoofer, en verbind de OUTPUT aansluitingen op de subwoofer met de hoofdluidsprekers. ■ Gebruik van één subwoofer (met luidsprekerkabels) ■ Gebruik van twee subwoofers (met luidsprekerkabels) OUTPUTTO SPEAKERSINPUT /MONO LOW AUTO

Rechter luidspreker Linker luidspreker Subwoofer Luidsprekeruitgangsaansluitingen Versterker Subwoofer10 Nl AANSLUITINGEN Houd bij het maken van de aansluitingen de luidsprekerkabels zo kort mogelijk. Als de kabels te lang zijn, deze niet bij elkaar bundelen of oprollen. Als de aansluitingen verkeerd zijn, zal er geen geluid komen uit de subwoofer of uit de luidsprekers of uit beide. Sluit de luidsprekerkabels correct aan, rekening houdend met de + en – polariteitsaanduidingen. Als de kabels verkeerd worden aangesloten, zal het geluid onnatuurlijk klinken en zal de basklank zwak zijn. Voorkom dat de uiteinden van de luidsprekersnoeren met elkaar in contact komen omdat hierdoor de subwoofer of de versterker of beide beschadigd kunnen worden. ■ Alvorens aan te sluiten Verwijder de isolatie van het uiteinde van elk luidsprekersnoer. ■ Aansluiting 1 Houd het vergrendellipje van de aansluiting ingedrukt zoals aangegeven in de afbeelding hieronder. 2 Steek de blote draad in. 3 Haal uw vinger van het vergrendellipje zodat het draaduiteinde stevig wordt vastgezet. 4 Controleer of de aansluiting stevig vastzit door dichtbij de aansluiting lichtjes aan het snoer te trekken. Steek de draad niet met de isolatie in het gat. Dan is de kans groot dat er geen geluid geproduceerd zal worden. Aansluiting op de INPUT1/OUTPUT-aansluitingen van de subwoofer Let op Goed Fout 10mm

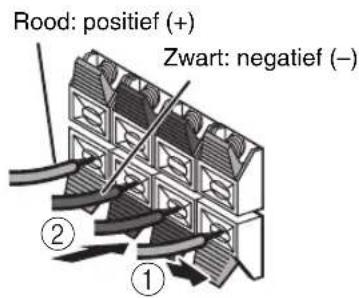

Zwart: negatief (–) Rood: positief (+) Opmerking11 Nl AANSLUITINGEN Nederlands Steek de stekker van de subwoofer en overige audio-/ videocomponenten pas in het stopcontact nadat alle aansluitingen tot stand gebracht zijn. ■ VOLTAGE SELECTOR-schakelaar (Modellen voor Azië en Algemene modellen) Dit toestel heeft een keuzeschakelaar voor het voltage op het achterpaneel. Als de vooraf gekozen instelling van de schakelaar verkeerd is, zet u de schakelaar op de juiste plaatselijke netspanning (110/120/220/230-240 V). Raadpleeg uw dealer indien u niet zeker bent over de juiste instelling. Doe de stekker van de subwoofer in geen geval in het stopcontact voordat u de VOLTAGE SELECTOR (voltage keuzeschakelaar) op de juiste stand heeft gezet. Aansluiten van de subwoofer op het stopcontact OUTPUTTO SPEAKERSINPUT /MONO LOW AUTO

STANDBYINPUT 1FROM AMPLIFIERPOWER

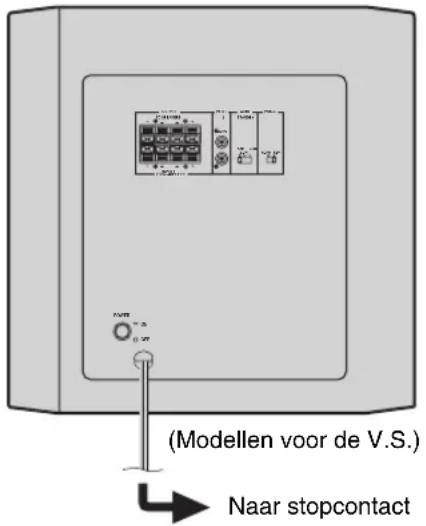

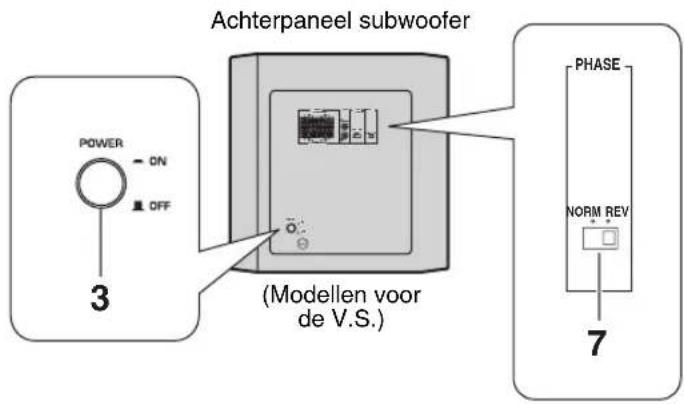

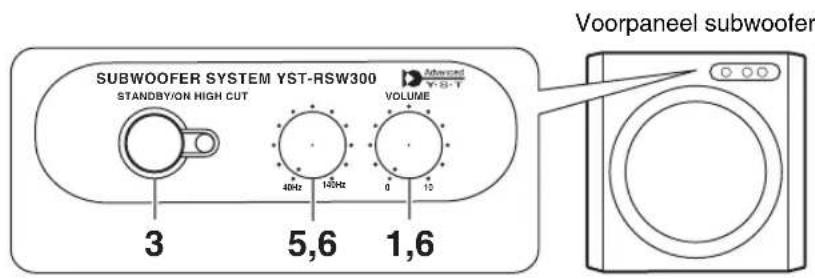

OFF OFF HIGH NORM REV PHASE Naar stopcontact (Modellen voor de V.S.) WAARSCHUWING VOLTAGE SELECTOR12 Nl Stel de subwoofer in alvorens deze te gebruiken, om zo de optimale volume- en toonbalans te verkrijgen tussen de subwoofer en de hoofdluidsprekers, door de hieronder aangegeven procedure te volgen. 1 Zet de VOLUME-regelaar in de laagste stand (0). 2 Schakel de stroomvoorziening van alle overige componenten in. 3 Controleer of de POWER-schakelaar op het achterpaneel op ON staat en druk vervolgens op de STANDBY/ON-toets op het voorpaneel om de subwoofer in te schakelen.

• De statusindicator licht groen op. 4 Geef een bron weer die laagfrequente signalen bevat en stel de volumeregelaar van de versterker in op het gewenste luisterniveau. 5 Zet de HIGH CUT-regelaar in de stand waarbij het gewenste klankbeeld wordt verkregen. Gewoonlijk stelt u de regelaar in op een iets hoger niveau dan de laagste frequentie die uw hoofdluidsprekers* nog goed kunnen weergeven.

• De laagste frequentie die de hoofdluidsprekers kunnen weergeven staat gewoonlijk vermeld in de luidsprekercatalogus of de gebruiksaanwijzing. 6 Draai het volume geleidelijk omhoog om de volumebalans tussen de subwoofer en de hoofdluidsprekers af te stellen. Gewoonlijk stelt u de regelaar zo in dat u iets meer bassen kunt horen dan wanneer de subwoofer niet wordt gebruikt. Als het gewenste klankbeeld niet kan worden verkregen, dient u de HIGH CUT-regelaar en de VOLUME-regelaar opnieuw af te stellen. 7 Zet de PHASE-schakelaar in de stand die de beste basweergave oplevert. Gewoonlijk kunt u deze schakelaar in de stand REV (omkeerstand) laten staan. Als dit niet het gewenste klankbeeld oplevert, zet u de schakelaar in de stand NORM (normaal).

• Wanneer de volumebalans tussen de subwoofer en de hoofdluidsprekers eenmaal is afgesteld, kunt u het volume van uw gehele geluidssysteem afstellen door gebruik te maken van de volumeregelaar van de versterker. Indien u echter de hoofdluidsprekers vervangt door andere luidsprekers dan moet u deze afstelling opnieuw uitvoeren.

• Voor het instellen van het VOLUME, HIGH CUT en PHASE, dient u “FREQUENTIEKARAKTERISTIEKEN” op bladzijde 14 te raadplegen.

Achterpaneel subwoofer Voorpaneel subwoofer (Modellen voor de V.S.) Opmerkingen13 Nl Nederlands Deze functie schakelt de subwoofer automatisch om tussen de stand-by stand (uitgeschakeld) en de ingeschakelde stand. - De subwoofer schakelt automatisch naar de stand-by stand indien hij gedurende 7 tot 8 minuten geen ingangssignaal ontvangt (de statusindicator licht rood op). - De subwoofer schakelt automatisch in wanneer hij een lagetonen-ingangssignaal beneden 200 Hz waarneemt (de statusindicator licht groen op). 1 Zet de subwoofer in de stand-by stand. 2 Verander de instelling van AUTO STANDBY. - LOW: Kies normaal deze positie om deze functie te activeren. - HIGH: Als deze functie niet werkt wanneer de AUTO STANDBY-schakelaar op LOW is ingesteld, kies dan deze positie zodat de subwoofer ingangssignalen van een lager niveau detecteert en automatisch wordt ingeschakeld. - OFF: Kies deze positie om deze functie te inactiveren, bij voorbeeld wanneer de subwoofer onverwachts wordt ingeschakeld wanneer hij ruis van andere apparaten waarneemt.

• Deze functie werkt niet wanneer de POWER-schakelaar op OFF is ingesteld, of wanneer u de subwoofer handmatig in de stand-by stand zet door de STANDBY/ON-toets in te drukken.

• Ruis van andere apparaten kan er oorzaak van zijn dat het langer dan 8 minuten duurt voordat de subwoofer automatisch in de stand-by stand wordt gezet.

AUTOMATISCHE IN-/UITSCHAKELING

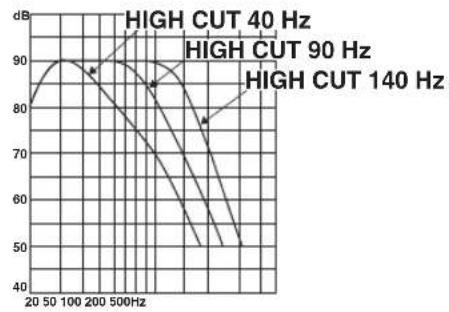

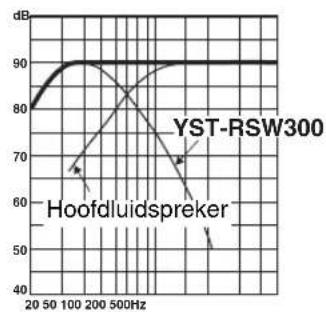

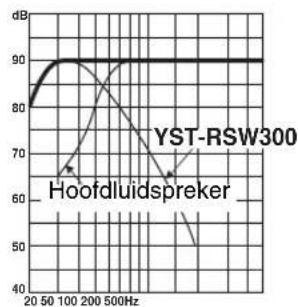

De instelling van AUTO STANDBY wijzigen Opmerkingen14 Nl Frequentiekarakteristieken van deze subwoofer De onderstaande afbeeldingen tonen de optimale instelling van de genoemde regelaars en de resulterende frequentiekarakteristieken bij gebruik van deze subwoofer in combinatie met een stel gewone hoofdluidsprekers. ■ Voorbeeld 1 In combinatie met hoofdluidsprekers van 10 cm tot 13 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem: ■ Voorbeeld 2 In combinatie met hoofdluidsprekers van 20 cm tot 25 cm doorsnede, in een akoestisch opgehangen 2-wegsysteem: *Dit diagram geeft de werkelijke frequentiekarakteristieken niet nauwkeurig weer. FREQUENTIEKARAKTERISTIEKEN (70Hz)(REV)(50Hz)(REV)20 50 100 200 500Hz

YST-RSW300HoofdluidsprekerDiagram van de frequentiekarakteristieken*15 Nl Nederlands In 1988 bracht Yamaha luidsprekersystemen op de markt die gebruikmaken van YST (Yamaha Active Servo Technology) waardoor een dynamische en hoogwaardige weergave van de lage tonen wordt verkregen. Deze technologie gebruikt een directe aansluiting tussen de versterker en de luidsprekers, die een getrouwe signaaloverdracht en een nauwkeurige besturing van de luidsprekers mogelijk maakt. Daar deze technologie luidsprekereenheden gebruikt die bestuurd worden door de negatieve impedantie-aandrijving van de versterker en door de resonantie die tussen het volume van de luidsprekerbehuizing en de poort wordt voortgebracht, produceert zij meer resonantie-energie (het “luchtwoofer” concept) dan de conventionele basreflex- methode. Dit maakt het mogelijk om de lage tonen weer te geven via veel kleinere behuizingen dan voordien het geval was. Yamaha’s nieuw-ontwikkeld Advanced YST II voegt vele verbeteringen toe aan de Yamaha Active Servo Technology waardoor de aandrijvingen van de versterker en de luidsprekers beter bestuurd kunnen worden. Vanuit het standpunt van de versterker, verandert de luidsprekerimpedantie in overeenstemming met de geluidsfrequentie. Yamaha heeft een nieuw circuit ontworpen waarin negatieve impedantie-aandrijving en constante stroomaandrijving worden gecombineerd, zodat stabielere prestaties en een zuivere en scherp gedefinieerde weergave van de lage tonen worden verkregen.

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II

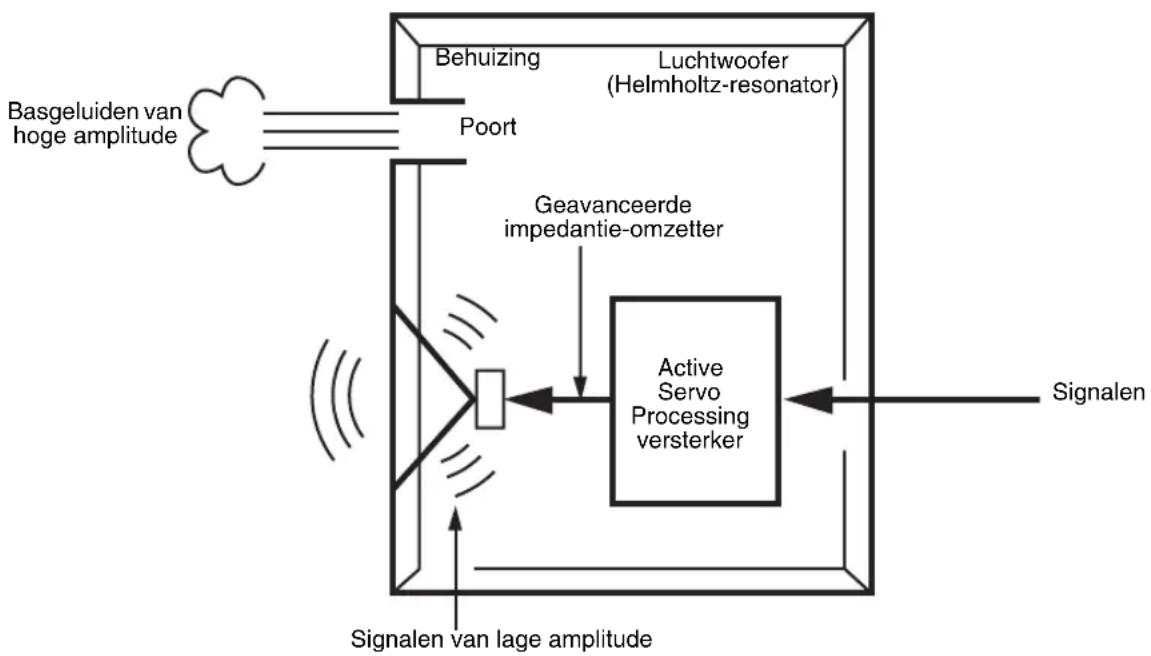

Basgeluiden van hoge amplitude Poort Behuizing Geavanceerde impedantie-omzetter Active Servo Processing versterker Signalen van lage amplitude Luchtwoofer (Helmholtz-resonator) Signalen16 Nl Zie onderstaande tabel in het geval dit apparaat niet correct functioneert. Als het probleem dat u ondervindt niet in onderstaande tabel is opgenomen of als de onderstaande instructies niet helpen, verwijdert u de stekker van het apparaat uit het stopcontact en neemt u contact op met uw officiële Yamaha dealer of een reparatiedienst.

VERHELPEN VAN PROBLEMEN

Probleem Oorzaak Oplossing Het apparaat krijgt geen spanning, alhoewel de STANDBY/ON-toets in de stand ON is gezet. De stekker van het netsnoer is niet goed aangesloten. Sluit de stekker goed aan. De POWER-schakelaar is in de stand OFF gezet. Zet de POWER-schakelaar in de stand ON. Geen geluid. Het volume staat in de minimumstand. Verhoog het volume. De luidsprekerkabels zijn niet stevig aangesloten. Sluit de kabels stevig aan. Het geluidsniveau is te laag. De luidsprekerkabels zijn niet juist aangesloten. Let erop dat u de verbindingen op de juiste manier maakt, dit wil zeggen L (links) op L, R (rechts) op R, “+” op “+” en “–” op “–”. De instelling van de PHASE-schakelaar is niet juist. Zet de PHASE-schakelaar in de andere stand. Een brongeluid met weinig lage frequenties wordt weergegeven. Geef een brongeluid met lage frequenties weer. Zet de HIGH CUT- regelaar in een hogere stand. Er is invloed van staande golven. Stel de subwoofer anders op of onderbreek het parallelle oppervlak door boekenplanken, enz. langs de muren te plaatsen. De subwoofer wordt niet automatisch ingeschakeld. De POWER-schakelaar is in de stand OFF gezet. Zet de POWER-schakelaar in de stand ON. De STANDBY/ON-schakelaar is in de stand STANDBY gezet. Zet de STANDBY/ON-schakelaar in de stand ON. De AUTO STANDBY-schakelaar is in de stand OFF gezet. Zet de AUTO STANDBY-schakelaar in de “HIGH” of “LOW”-stand. Het niveau van het ingangssignaal is te laag. Zet de AUTO STANDBY-schakelaar in de stand “HIGH”. De subwoofer wordt niet automatisch in standby-modus geschakeld. Er wordt een stoorsignaal van externe apparatuur, etc. opgepikt. Zet de subwoofer verder van de desbetreffende apparatuur vandaan en/of verander de loop van de luidsprekerkabels. Zet anders de AUTO STANDBY-schakelaar in de stand OFF. De AUTO STANDBY-schakelaar is in de stand OFF gezet. Zet de AUTO STANDBY-schakelaar in de “HIGH” of “LOW”-stand. De subwoofer wordt plotseling op de standby-modus ingesteld. Het niveau van het ingangssignaal is te laag. Zet de AUTO STANDBY-schakelaar in de stand “HIGH”. De subwoofer wordt plotseling ingeschakeld. Er wordt een stoorsignaal van externe apparatuur, etc. opgepikt. Zet de subwoofer verder van de desbetreffende apparatuur vandaan en/of verander de loop van de luidsprekerkabels. Zet anders de AUTO STANDBY-schakelaar in de stand OFF.17 Nl Nederlands Type ......Advanced Yamaha Active Servo Technology II Driver .........................................Conuswoofer van 25 cm Type: magnetische afscherming Uitgangsvermogen ..... 250 W (100 Hz, 5 Ω 10% T.H.V.) Dynamisch vermogen..................................... 270 W, 5 Ω Ingangsgevoeligheid (50 Hz, 250 W/5 Ω, L+R) Luidsprekeraansluiting ........................................ 1,0 V RCA pin-aansluiting .......................................... 50 mV Ingangsimpedantie Luidsprekeraansluiting ......................................2,2 kΩ RCA pin-aansluiting ...........................................12 kΩ Frequentieweergave ................................. 20 Hz - 160 Hz Spanningsvereisten Modellen voor Verenigde Staten en Canada .......................................... 120 V wisselstroom, 60 Hz Modellen voor V.K. en Europa .......................................... 230 V wisselstroom, 50 Hz Model voor Australië ....... 240 V wisselstroom, 50 Hz Modellen voor Azië en Algemene modellen ........ 110/120/220/230-240 V wisselstroom, 50/60 Hz Model voor Korea ............ 220 V wisselstroom, 60 Hz Stroomverbruik ........................................................80 W Stroomverbruik in standby .....................................0,5 W fmetingen (b x h x d) ...................................... 372 mm x 400 mm x 428 mm Gewicht ....................................................................20 kg
