GEBRUIKSAANWIJZING Silver 6 MONITOR AUDIO
gebruikershandleiding
Inhoud
Innoud 85
Introductie 86
Silver 1 87
Silver 2 87
Silver 6 87
Silver 8 87
Silver 10 87
Silver Centre 87
Silver FX 87
Installatie 88
AV-positionering 88
Optimale AV-luidsprekerpositionering 88
Silver FX Switch-configuratie 89
Tweckanaals positionering 91
Installatie van de Silver FX 91
De Silver FX op een muur monteren 92
De plint bevestgen 92
Griles 92
Puntvooljos 93
Voor kamers met tapijt 93
Voor houten / harde vloeren 93
De luidsorekerkabels verbinden 94
Open draden verbinden 94
Enkele draad 94
Banaanstekkers 94
Bi-Wire / Bi-Amp 94
Poortstoppen 95
In open 95
Specifications 96
Introductie
De nieuwste producten uit de Silver Series maken flinke vooruitgang op de ontwikkeling van luidsprekers voor het middensegment met behulp van nieuwe modellen en technologieën. Het buitengewone succes van de RX stond hierbij centraal als blauwdruk. Toevoegingen die zijn geïntroduceerd in de Platinum en Gold Series-luidsprekers zijn verfijnd en recente innovaties in het vervaardigen van drivers zijn opgenomen in de uitgebreide, nieuwe Silver Series. Hoewel de Silver 1, 2, 6, Centre en FX dezelfde vorm behouden als hun voorgangers, krijgt de Silver 8 een volledig 3-richtingsdesign. Verder is de Silver 10 toegevoegd aan de Silver Series. De Silver 10 biedt een vergroot grondformaat waarin twee 8" basdrivers verwerkt zijn. Deze drivers bieden een verbeterde dynamische en consistente respons in grotere kamers.
Nieuwe bas- en midrange-drivers
In tegenstelling tot de meeste conussen, welke een opening hebben in het midden voor de spreekspoel, hebben de gedeukte RST® (Rigid Surface Technology) C-CAM®-conussen die worden gebruikt in de Silver Series een doorlopende, onafgebroken schotel die van zichzelf meer sterkte en bereik heeft. De spreekspoel zit verbonden onder een grotere motor binnenin een innovatieve, efficiënter samengestelde driver.
Bovendien hebben de Silver 8- en 10-modellen een nieuw ontwikkelde 4' midrange-driver die opereert in zijn eigen gedempte en geoptimaliseerde behuizing voor accurate middenfrequenties. De modellen bevatten een korte spreekspoel die 'laaghangend' is in relatie tot de magnetische tussenruimte om ervoor te zorgen dat de spoel te allen tijde binnen de ruimte blijft. Dit zorgt voor een significant gereduceerde modulatie en sterk verminderde vervorming.
Nieuwe tweeter
Vervorming door luchtcompressie achter de conus van de tweeter is geëlimineerd in het nieuwe 25mm C-CAM-tweeterontwerp. Door ontluchting in een grote achterruimte ontstaat er minder resonantie en betere demping. De frequentierespons van de nieuwe tweeter is accurater bij lagere frequenties, wat zorgt voor een soepelere en natuurlijkere overgang naar de mid-/basdriver. Ook het hogefrequentiebereik is verbeterd en storing is verminderd door verbeteringen in de vorm van de conus en de drive-regeling.
Overige ontwerptoevoegingen
De nieuwe Silver Series zit net zoals de RX met één schroef vast aan de behuizing om resonantie te voorkomen. Elke schroef zorgt voor versteviging, maar elimineert ook de noodzaak voor een conventionele driverbevestiging. Dit houdt de driver los van de voorzijde en elimineert aanvullende resonantie.
LET OP: als de schroef na verloop van tijd loskomt of tijdens het vervoeren los is gegaan, draai hem dan weer aan met de bijgeleverde inbussleutel. Wanneer hij op zijn plaats zit hoef je maar een kwartslag verder te draaien.
De uit de Platinum Series afkomstige HiVe port-technologie van Monitor Audio is ingebouwd in alle modellen behalve de Centre, FX en W12-subwoofermodellen. HiVe heeft rechte groeven om de luchtstroom te verbeteren en turbulentie te verlagen voor een zuivere en krachtige bas en een superieure transiëntrespons. Foliecondensatoren van polypropyleen, luchtkern- en stalenkernspoelen worden in de crossovers gebruikt om een zo goed mogelijke signaalintegriteit te behouden. Alle modellen in de Silver Series bieden een hogere gevoeligheid, verminderde vervorming en hogere impedantie dan hun voorgangers, wat zorgt voor een bredere groep samenwerkende apparatuur.
Silver 1
De nieuwe, compacte Silver 1 bevat een 6" C-CAM® bas-/midrange-driver met gedeukte RST-conustechnologie in een klassieke tweerichtingsconfiguratie. Hoge uitvoer en dynamische levering maken de Silver 1 een ideale keus voor kleine tot middelgrote kamers voor tweerichtings-filmopstellingen in stereo of meerdere kanalen.
Silver 2
De Silver 2 bevat een krachtige 8" C-CAM, RST bas-/mid-driver in een krachtig tweerichtingsplaatsingsontwerp. De hogere gemiddelde efficiëntie en drivergrootte leveren uitstekende dynamische geluidsniveaus met een uitgebreide bas die normaal alleen te verkrijgen is bij grondmodellen. Uitmuntende resolutie, hoge uitvoer en dynamische levering maken de Silver 2 een ideale keus voor (middel)grote kamers bij tweerichtings-filmopstellingen in stereo of meerdere kanalen.
Silver 6
De Silver 6 bevat een 6" C-CAM, RST basdriver en 6" C-CAM RST bas-/mid-driver in een 2.5-richtings-systeemconfiguratie. De drivers zitten in aparte akoestische kamers binnen de behuizing. Dit zorgt voor differentiële afstemming voor hoge efficiëntie en een verbeterd lagefrequentiebereik. Een uitmuntende dynamiek, een natuurlijk ritmisch, sonisch karakter en een strakke, beheerste bas zorgen ervoor dat de Silver 6 een uitstekende keus is voor film en muziek.
Silver 8
De Silver 8 heeft een nieuw drierichtingsontwerp met een 4" C-CAM, RST midrange-driver en aan de zijkant long-throw C-CAM, RST 6" basdrivers. Deze gespecialiseerde configuratie, die zijn oorsprong vond in de Silver Series, is geoptimaliseerd voor grote nauwkeurigheid op een kritische frequentieband. Dit zorgt zowel voor uitmuntende midrange focus en precisie als voor een brede bas. Een hogere, minder diepe behuizing en verbeterde demping zorgt voor meer flexibiliteit in de positionering in de kamer. Een hogere sensitiviteit en impedantie zorgen dat de Silver 8 de kamer dynamisch met geluid vult, zelfs in grotere ruimtes.
Silver 10
De Silver 10 is een compleet nieuw model met een drierichtingsconfiguratie en een groot grondtorensysteem. Voor de Silver 10 wordt de 4" C-CAM, RST midrange-driver vergezeld door 8" C-CAM, RST long-throw basdrivers. Het akoestische design is vergelijkbaar met de Silver 8, maar de verbeterde drivergrootte zorgt ervoor dat de Silver 10 in staat is om zelfs de grootste kamers te voorzien van natuurlijk helder breedbandmuziek of -filmgeluid.
Silver Centre
De compacte Silver Centre bevat twee 6" C-CAM, RST bas-/midrange-drivers in een bekende mid-tweeter-midopstelling. De Silver Centre is ingesteld om het tonale karakter van de rest van de Silver Series bij te staan, wat bij het gebruik van meerdere kanalen zorgt voor een naadloze geluidsomgeving op de voorgrond.
Silver FX
De discreet geprofileerde schuine voorzijde van de nieuwe Silver FX surround luidspreker combineert een vooraan geplaatste 6" C-CAM, RST bas-/mid-driver met aan de zijkant twee C-CAM-tweeters. Je kunt de Silver FX plat plaatsen tegen de zij- of achtermuur, en de karakteristieken van de dispersie kunnen eenvoudig op dipool of bipool worden gezet met een schakelaar.
Installatie

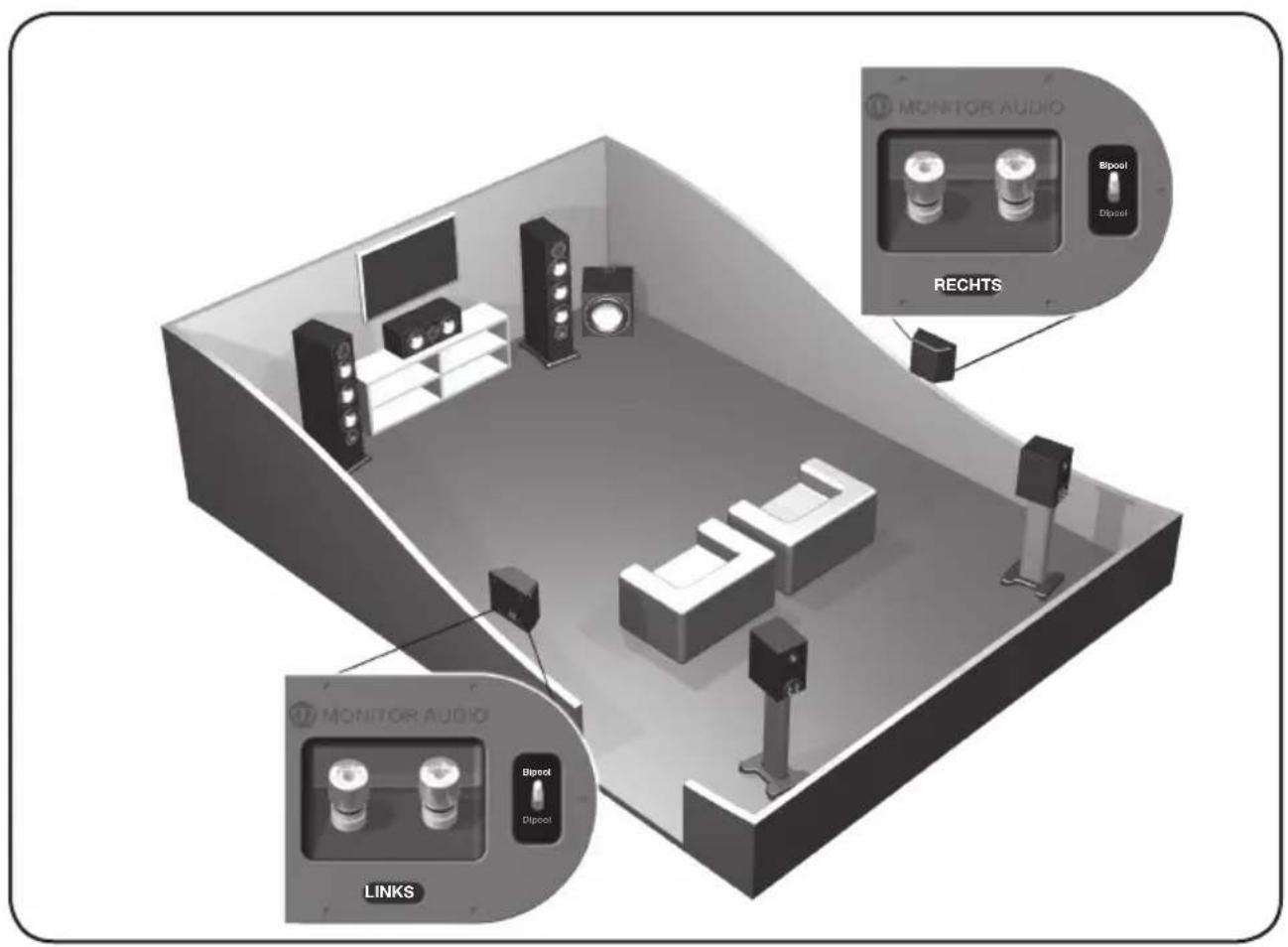

AV-positionering
De illustraties op de volgende pagina's laten de optimale positionering en voorbeelden van kameropstellingen zien voor AV-gebruik. Voor advies over het configureren van een tweekanaalssysteem, zie pagina 7.
De grond- en hoger geplaatste luidsprekers voor de voorzijde, en in sommige gevallen voor de achterzijde, moeten ongeveer 1,8 tot 2,5 meter van elkaar en 25 centimeter van de muur af staan.
Als er tijdens het afspelen van muziek te veel bas is, of er een basgeluid buiten de kamer te horen is, plaats ze dan iets verder van de muur. Mocht dit niet mogelijk zijn, dan kun je de meegeleverde poortstoppen gebruiken (niet meegeleverd met de Silver FX of Centre). Zie pagina 11.
De Centre moet zo gepositioneerd worden dat hij vanuit jouw filmkijklocatie naar je toe staat gericht, ongeveer op oorhoogte. Als je hem onder of boven oorhoogte plaatst, gebruik dan rubber voetjes (kleine voetjes meegeleverd) om hem iets te kantelen.
De FX moet geplaatst worden zoals in de onderstaande illustraties wordt weergegeven en ongeveer 60 centimeter boven je oren (van waaruit je luistert) worden gericht. Zie pagina 7 voor meer informatie.

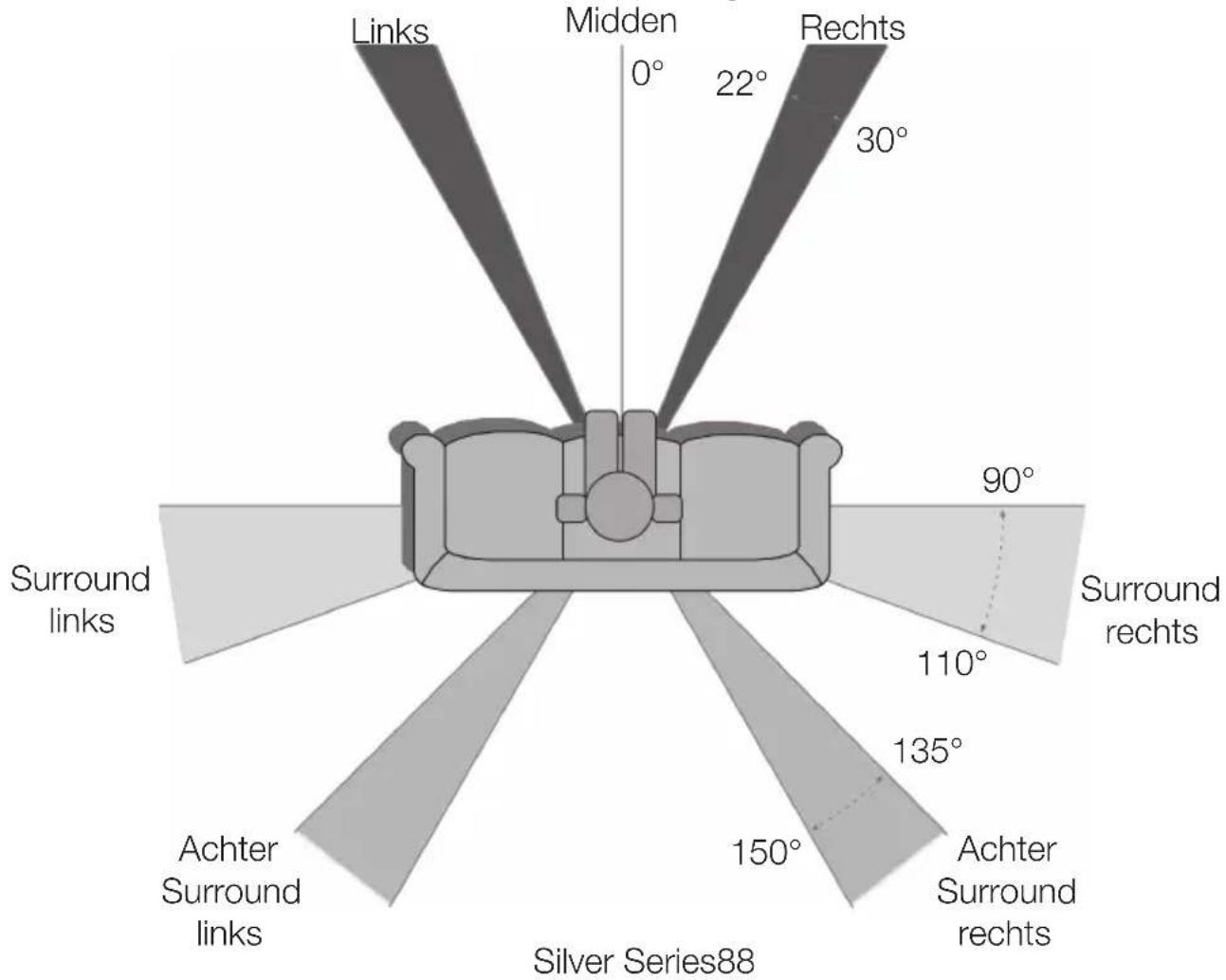

Optimale AV-luidsprekerpositionering


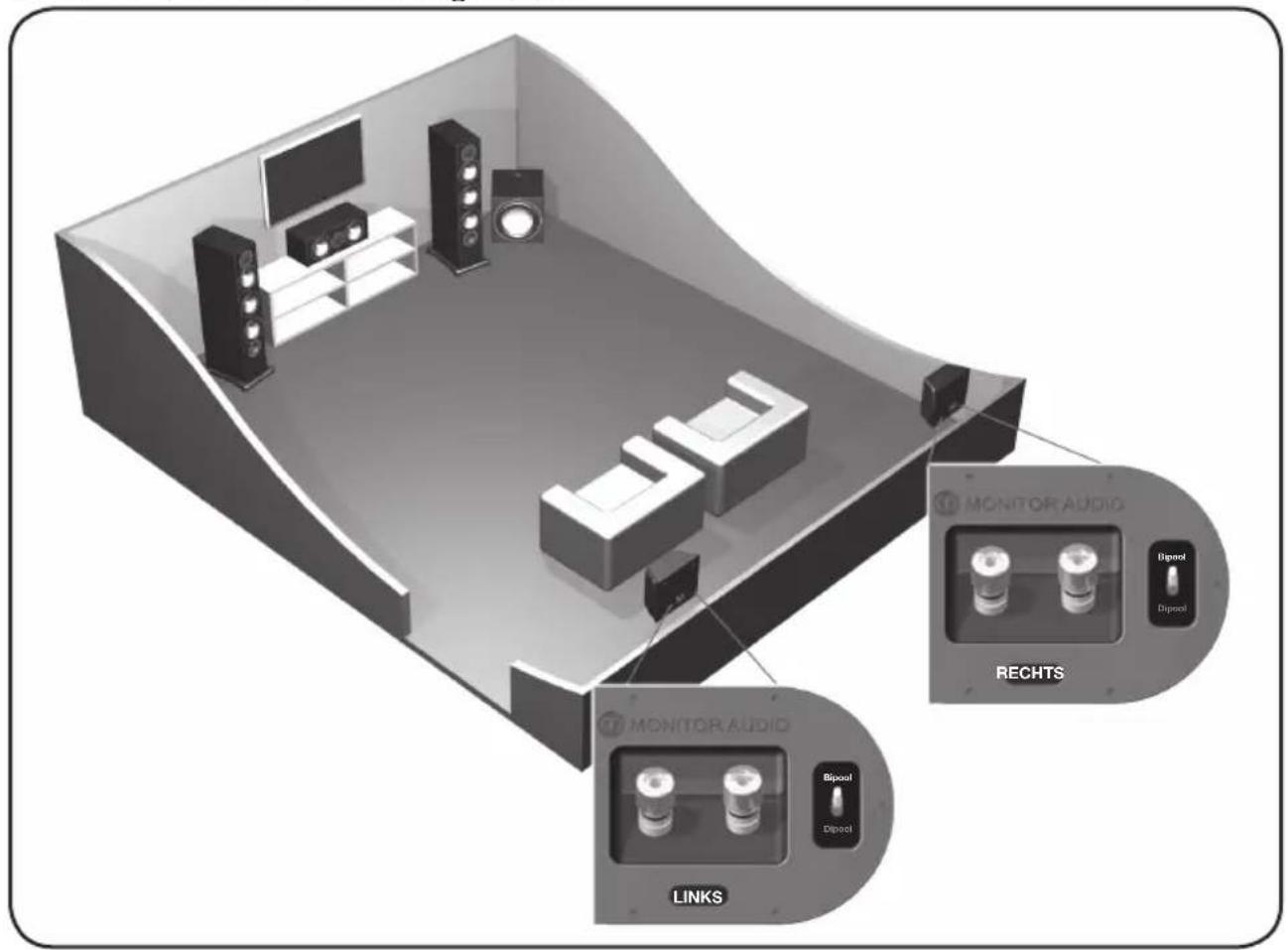

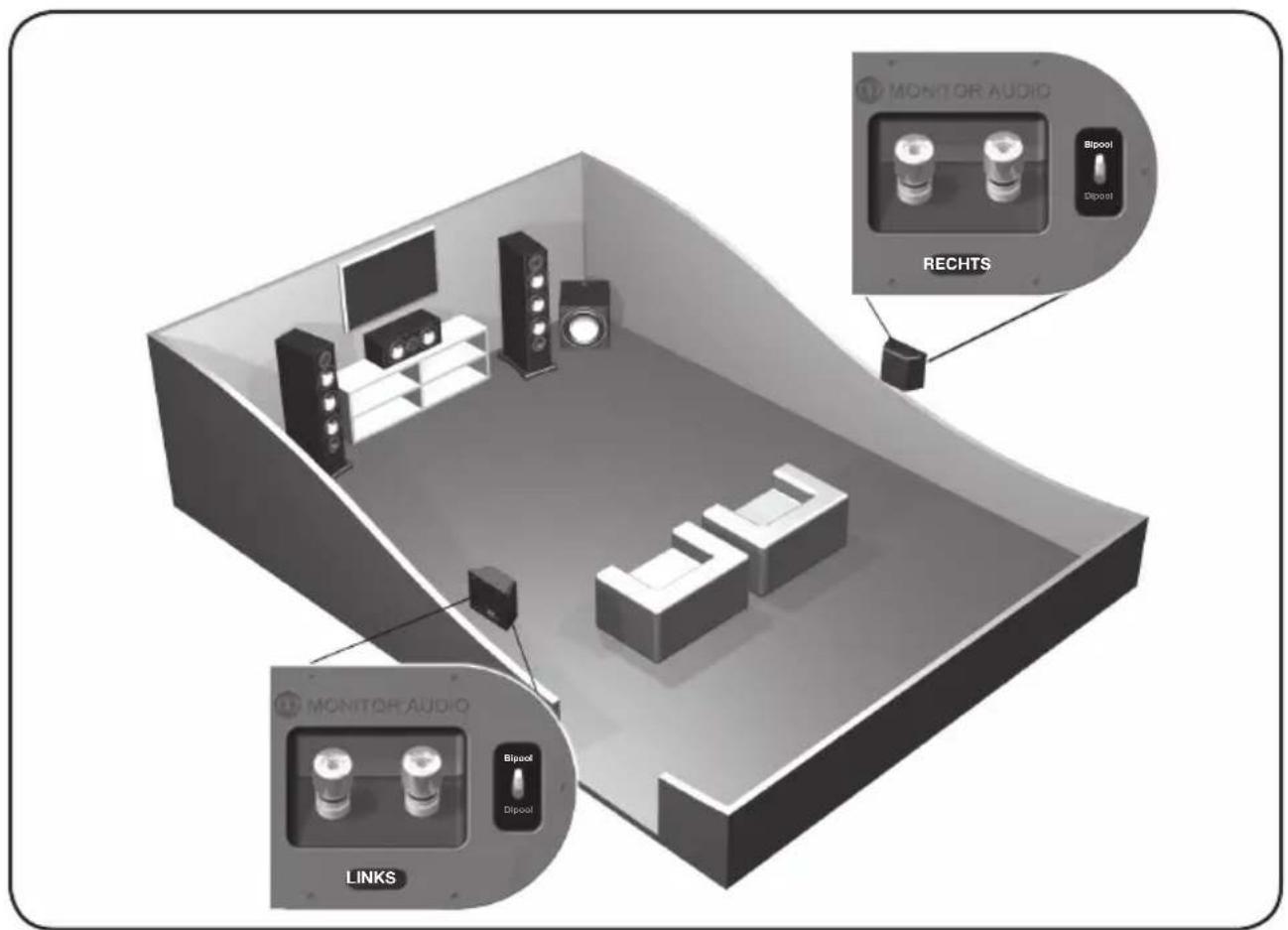

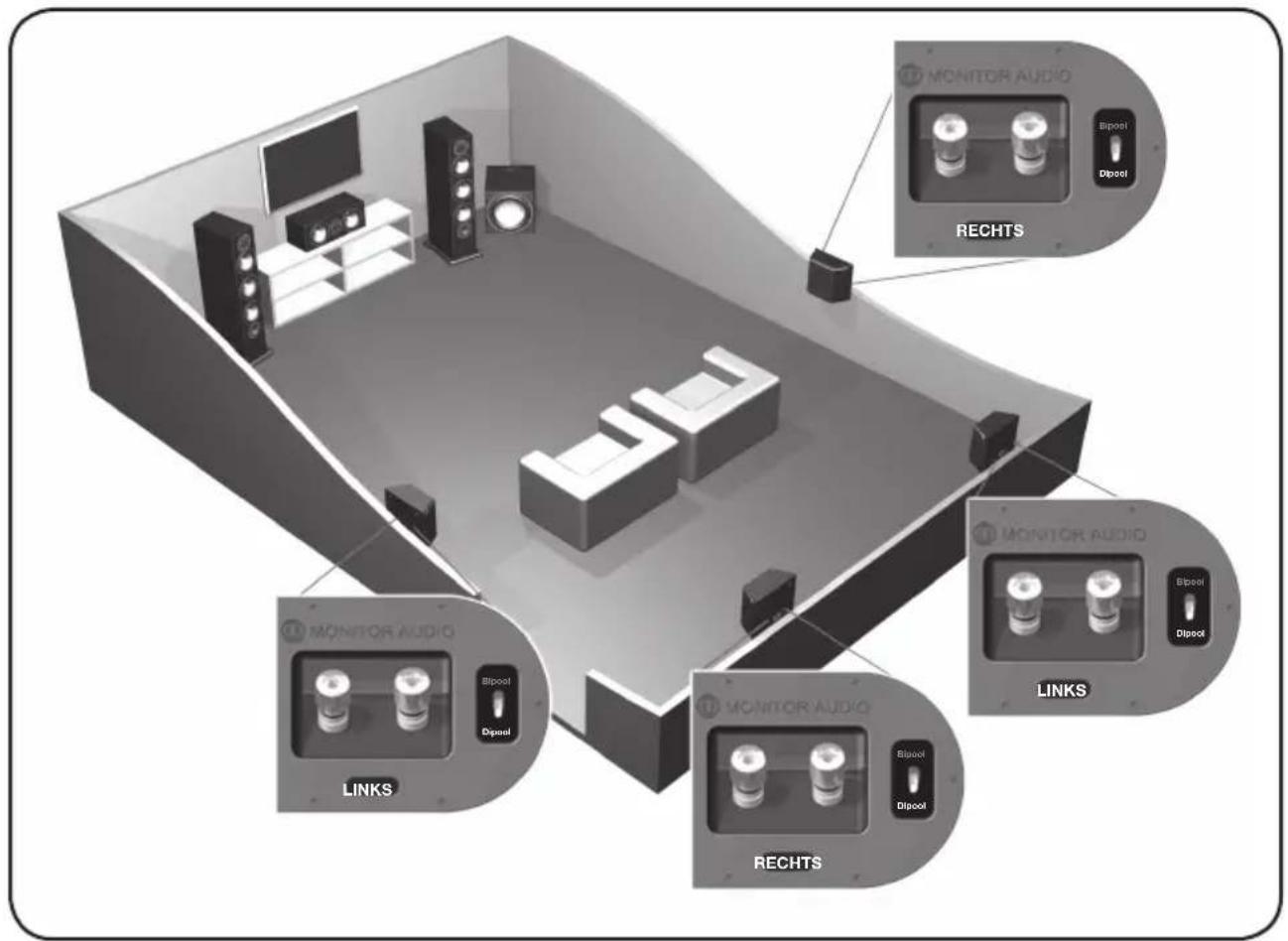

Tweekanaals positionering
Bij het gebruik van een tweekanaals systeem moet de luisterpositie samen met de luidsprekers een gelijkzijdige driehoek vormen. De luidsprekers moeten tussen de 1,8 en 3 meter van elkaar af staan. Ideaal gezien staan ze ook 20 tot 45 centimeter van de achtermuur verwijderd en 1 meter van de zijmuur.
Het is aan te raden om te experimenteren met de opstelling van je luidsprekers, gezien de omgeving en persoonlijke voorkeur voor iedereen anders is. Als je bijvoorbeeld meer bas wilt, probeer dan de luidsprekers dichter bij de muur te plaatsen. Probeer het tegenovergestelde als er juist teveel bas is. Zie ook de informatie op pagina 11 over het gebruik van poortstoppen. Als het stereogeluid niet duidelijk plaatsbaar is, probeer ze dan ietwat naar binnen te draaien. Het geluid moet vanuit het middelpunt tussen de luidsprekers lijken te komen, niet de luidsprekers zelf.
Installatie van de Silver FX
LET OP: als je de Silver FX tweemaal in je 7.1-opstelling hebt, gebruik dan de linker luidspreker voor surround rechtsachter, en de rechter luidspreker voor surround linksachter. Dit vanwege de tweeterfasering.
De Silver FX-luidsprekers voor rechts en links horen samen. Ze kunnen allebei zowel bipool (normaal) als dipool worden gebruikt. Standaard staat hij op bipool.
In de bipoolmodus zijn alle luidsprekers (voor mid/bas en de tweeters) in fase. Deze functie is ontworpen voor als de FX wordt gebruikt als achter-/surroundluidspreker in een 5.1-kanaals opstelling, of in een 7.1-kanaals opstelling zonder een tweede FX-paar voor achter/surround.
In de dipoalmodus gaan de achterste tweeters uit fase met de andere tweeters en de mid-/basluidspreker. Deze implementatie is vooral geschikt voor wanneer je twee FX-paren hebt in een 7.1-opstelling, waarbij de FX-luidsprekers aan de zij- en achterkant worden geplaatst. Hou er rekening mee dat de FX-luidsprekers voor links en rechts zijn. Dit is geen probleem in de bipoalmodus. Het is uitermate belangrijk dat ze correct geplaatst worden in een 7.1-opstelling. Bekijk ook de uitleg over positionering op pagina 4.
LET OP: voordat je de instellingen van je FX-luidsprekers verandert van bipoolmodus naar dipoolmodus, moet je ervoor zorgen dat de bedrading van de luidsprekers is losgekoppeld. Dit beschermt je versterker.
De Silver FX op een muur monteren
PAS OP: je moet eerst vaststellen waar je de Silver FX-luidsprekers wilt plaatsen en wat voor structuur de muur heeft. Als je er niet zeker van bent of je zelf in staat bent om de luidsprekers veilig vast te zetten, schakel dan professionele hulp in om veiligheidsrisico's te voorkomen.
PAS OP: let erop dat er geen waterleidingen en elektriciteitskabels aanwezig zijn achter de plek op de muur waar je de muurbeugels wilt bevestigen. Werk in veilige stappen en pas op voor losliggende draden.
Schroeven en pluggen voor de muur worden niet met de FX meegeleverd. Je moet zelf zorgen voor de juiste benodigdheden voor het muurtype waaraan je de FX wilt bevestigen.
Om je FX aan de muur te bevestigen, raden we je aan om het muurbevestigingssjabloon dat is meegeleverd in de verpakking te gebruiken.
De plint bevestigen
Alleen relevant voor grondmodellen
De Silver 6, 8 & 10 worden geleverd met plinten die de stabiliteit en akoestische respons verbeteren. De plinten moeten worden vastgezet met de meegeleverde M10-schroeven. Je hoeft ze niet allemaal te gebruiken als er niet genoeg ruimte is. Als je besluit om de plinten niet te gebruiken, kun je de puntvoetjes direct aan de behuizing bevestigen.
Zorg ervoor dat er geen harde of scherpe voorwerpen op de grond liggen voor je de plint plaatst. Om de plint te plaatsen draai je het geheel om, zodat de onderkant naar boven wijst. Zorg er bij het plaatsen van de plint voor dat hij correct gedraaid is en de schroefgaten in de plint en de behuizing op elkaar aansluiten. Gebruik nu de schroeven om de plint vast te maken aan de behuizing. Schroef ze eerst rustig aan en zorg ervoor dat de plint stevig op z'n plaats terecht komt. Plaats de voetjes op de plint voordat je de luidspreker weer recht zet. (Lees ook de instructies hiernaast). De puntvoetjes zorgen voor een betere geluidskwaliteit en bas.
Grilles
De luidsprekers van de Silver Series worden geleverd met grilles die bedekt zijn met een akoestisch transparante stof. De grilles worden onzichtbaar op hun plaats gehouden door magneten in de grille en de behuizing (geldt niet voor de FX).
Zorg bij het plaatsen van de grilles dat de juiste kant boven zit (insigne onderaan) en plaats ze vervolgens op de behuizing. De magneten zullen de grilles op hun plaats trekken.
Bij de FX zijn de grilles reeds in de fabriek geplaatst. Om een grille te verwijderen trek je hem voorzichtig weg van de behuizing met je vingertoppen. Elke behuizing heeft drie aparte grilles.
PAS OP: als je de luidsprekers wilt verplaatsen, verwijder dan eerst de grilles.
Puntvoetjes
Voor kamers met tapijt
Alleen relevant voor grondmodellen

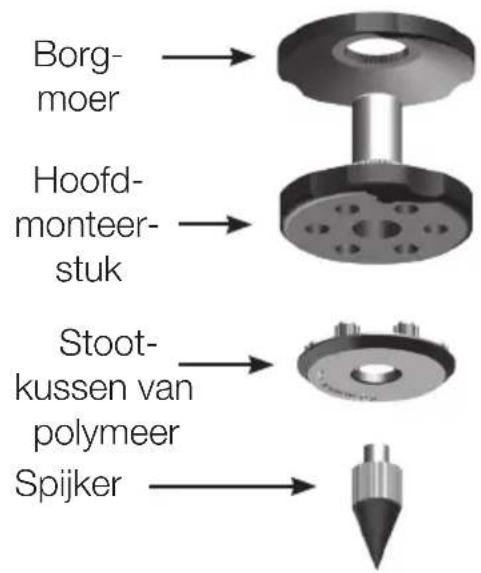

De puntvoetjes van de Silver Series zijn puntvormig aan de onderzijde om stevig op tapijt te kunnen staan. Voor vloeren van hout of tegels is er een zacht stootkussen van polymeer.
De voetjes zijn volledig gebruiksklaar om op tapijt gebruikt te worden. Je hoeft ze alleen maar aan de plint vast te maken (of aan de behuizing, als je geen plint gebruikt). Dit doe je door de voetjes volledig in de 4 schroefpunten te draaien aan de onderzijde van de plint/ behuizing. Als je tapijt erg dik is, verwijder dan de zachte stootkussens van polymeer en zorg ervoor dat de voetjes door het tapijt heen de vloer bereiken. Wees voorzichtig bij het rechtzetten van
de behuizing. Plaats de luidspreker op de gewilde locatie en zorg ervoor dat hij recht staat. Als hij niet helemaal recht staat, schroef dan het voetje op het laagste punt iets losser. Herhaal dit tot de luidspreker helemaal recht staat. Gebruik de borgmoer op de voetjes om ze vast te zetten en ongewilde vibraties te voorkomen.
Voor houten / harde vloeren
Alleen relevant voor grondmodellen
Voor harde vloeren waar de puntvormige voetjes niet geschikt zijn, kun je de voetjes zonder punt gebruiken. Om dit voor elkaar te krijgen, moet je de gekartelde kant van het voetje vastpakken en de punt tegen de klok in draaien om het los te maken.
Het is misschien makkelijker om eerst het stootkussen van polymeer te verwijderen, om de punt zo beter vast te kunnen pakken. Het stootkussen moet opnieuw aangebracht worden voor je de eerder beschreven stappen volgt om de luidspreker recht te zetten.
De luidsprekerkabels verbinden

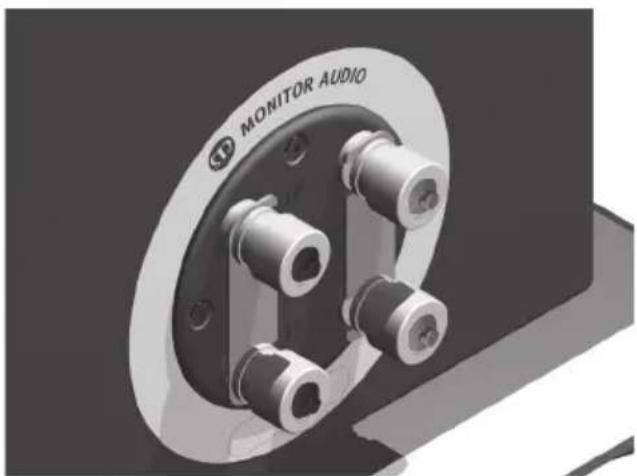

Open draden verbinden
Schroef de aansluitklem los en plaats de open draad in het gat. Draai vervolgens de aansluitklem weer aan zodat de draad vast komt te zitten.

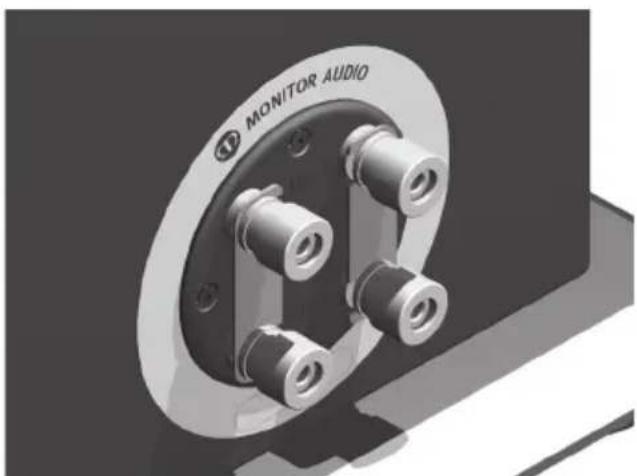

Verbind de banaanstekkers/open draad met de aansluiting. Je kunt verbinden met de bovenkant, onderkant of diagonaal (het is aan te raden om te experimenteren voor een optimaal resultaat).
Laat de aansluitings- verbindingen op hun plaats.

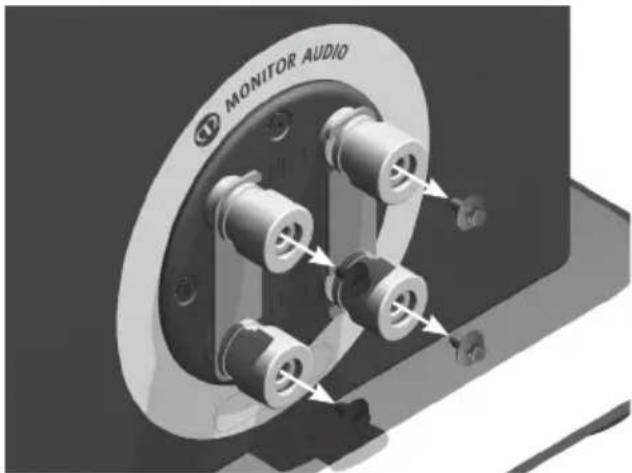

Verwijder de rode en zwarte stoppen uit de aansluitingen en plaats de banaanstekkers in de onderliggende openingen. Een mes of een platte schroevendraaier zijn misschien nodig om de stoppen eruit te krijgen.


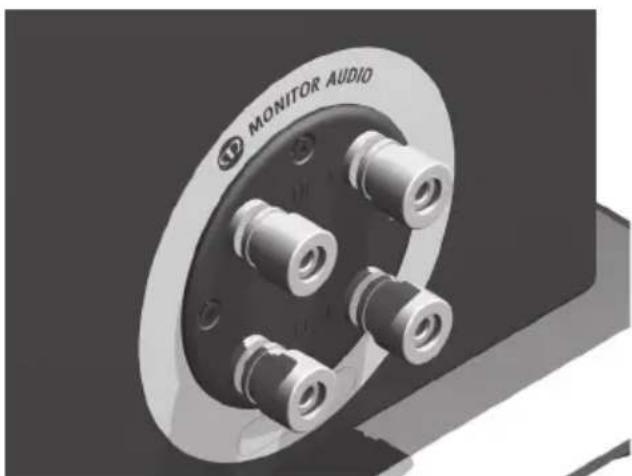

MONITOR AUDIOBi-Wire / Bi-Amp
Verbind de banaanstekkers/open draad met de bovenste en onderste aansluitingen (positief naar positief en negatief naar negatief).
Je MOET de aansluitings- verbindingen verwijderen.
WAARSCHUWING: pas op dat je de poortstop niet te ver in de poort duwt, gezien de stop van schuimrubber in de behuizing kan vallen.
Als de luidspreker in een kleine kamer (ongeveer 9 vierkante meter) wordt gebruikt, of in een kamer die een versterkte basrespons creëert, dan is het wellicht een goed idee om poortstoppen te gebruiken. Het is echter aan te raden om eerst te experimenteren met de plaatsing van de luidsprekers, alvorens je de poortstoppen gebruikt. Om de luidsprekerprestaties te verbeteren, moet je ervoor zorgen dat hij niet te dicht bij een muur of hoek staat (zie pagina 4 en 7 voor suggesties).
Als de indeling van je kamer de positie van de luidsprekers bepaalt, of als je een geaccentueerde bas hoort, lees dan punt 1 voor de Silver 1 en 2, en punt 2 voor de Silver 6, 8 en 10.
- Als de hoger geplaatste luidsprekers (Silver 1 en 2) op een afstand van 20 cm of minder van een muur af geplaatst moeten worden (zoals op een boekenplank, in een open kast of aan de muur gemonteerd), dan is het aan te raden om de poortstoppen te gebruiken. Dit reduceert de 'dreun' van de bas en helpt de luidsprekers om optimaal te functioneren onder deze omgevingsomstandigheden.
- Als de grondluidsprekers (Silver 6, 8 en 10) op een afstand van 45 cm of minder van een achtermuur geplaatst moeten worden, dan is het aan te raden om de poortstoppen te gebruiken. Dit reduceert de 'dreun' van de bas en helpt de luidsprekers om optimaal te functioneren onder deze omgevingsomstandigheden.
Wat is een basdreun?
Een basdreun ontstaat wanneer de energie van de bas van de luidsprekers de kamer laat resoneren wat zorgt voor een versterking van een of meer frequenties.
Het basbereik wordt niet verlaagd door het gebruik van poortstoppen. Wel vermindert de energie van de bas rondom de poortfrequentie. Hierdoor verlaag je de 'dreun' van de bas, en verhoog je tegelijkertijd de helderheid en behendigheid.
Het is aan te raden om te experimenteren.
Inlopen
De luidsprekers moeten worden 'ingelopen' voordat ze hun optimale niveau bereiken. Voor de Silver Series neemt dit proces ongeveer 60 tot 70 uur aan afspeeltijd in beslag. Tijdens deze periode is het aan te raden om de luidsprekers niet te hard te zetten, gezien dit ze kan beschadigen. Je zult merken dat het geluid langzaam 'open' gaat en helderder, strakker en zuiverder wordt.
| MODEL SILVER 1 Silver 2 Silver 6 Silver 8 Silver 10 Silver Center Silver FX | |||||
| SYSTEEMORMATE | 2 rhivingan 2 rhivingan 2⁄4 rhivingan 3 rhivingan 3 rhivingan 2 rhivingan (M - T - M) 2 rhivingan | ||||
| FREQUIRENTERSPONS | 45 HZ - 35 KHZ 40 HZ - 35 KHZ 35 HZ - 35 KHZ 32 HZ - 35 KHZ 30 HZ - 35 KHZ 45 HZ - 35 KHZ 60 HZ - 35 KHZ | ||||
| NOMINATE IMPEDAHTE | 8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm | ||||
| Maximale S.P.L. | 10,08 dBA (pear) 1125 dBA (pear) 115,5 dBA (pear) 116,8 dBA (pear) 117,8 dBA (pear) 1125 dBA 1107 dBA (pear) | ||||
| Electriech vermogen (RMS) in Watts | 100 W | 120 W | 150 W | 150 W | |
| Angageraden vermogen versterker (RMS) | 40 - 100 W | 40 - 120 W | 60 - 150 W | 80 - 200 W | |
| Basafstemming | 3,0 KHZ | 2,0 KHZ | 2,0 x RSIT bas/- mass mid-chiver mid-chiver mid-range drive 1 x 4" RSIT mid-range drive 1 x 1" (25 mm) gold dome C-CAM Sweeter | 2 x RSIT bas/- mid-chiver | |
| Crossover-fruequente | 3,0 KHZ | 2,0 KHZ | 2 x RSIT bas/- mid-chiver mid-chiver mid-range drive 1 x 1" (25 mm) gold dome C-CAM Sweeter | 2 x RSIT bas/- mid-chiver mid-range drive 1 x 1" (25 mm) gold dome C-CAM Sweeter | |
| Annuillung op de sandwiching | 1 x 6" RST1/2 bars/mid-chiver 1 x 1" (25 mm) gold dome C-CAM-Wireiter | 1 x 8" RST1 das/- mid-driver 1 x 6" RST1 das/driver 1 x 4" RST mid-range drive 1 x 4" RSIT mid-range drive 1 x 1" (25 mm) gold dome C-CAM Sweeter | 2 x RSIT das/driver 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 1" (25 mm) gold dome C-CAM Sweeter | 2 x RSIT das/driver 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive 1 x 4" RSIT mid-range drive | |
| Amstigten behützing (zonder gille, sterkers & plant) (H x B x D) | 312 x 185 x 240 mm 12 5x7 x 5x6 x 10 12 5x7 x 5x6 x 10 14 5x7 x 11 13x6 x 9x7x6 x 9x7x6 x 12 7x4 x 5x8 inch | 375 x 280 x 300 mm 14 5x7 x 9x7x6 x 11 13x6 x 9x7x6 x 10 14 5x7 x 7x5x6 x 10 14 5x7 x 9x7x6 x 13 3x8 inch | 885 x 185 x 240 mm 39 x8x7 x 5x6 x 7x10 x 9x7x6 x 11 13x6 x 9x7x6 x 13 3x8 inch | 1000 x 185 x 300 mm 41 5x6 x 9x7x6 x 11 13x6 x 9x7x6 x 13 3x8 inch | |
| Extreme verhoudinigen (inclusive print en voetjes) (H x W x D) | 312 x 185 x 265 mm 12 5x7x7 x 5x6 x 10 14 5x7 x 9x7x6 x 10 14 5x7 x 7x5x6 x 10 14 5x7 x 9x7x6 x 13 3x8 inch | 312 x 185 x 265 mm 12 5x7x7 x 5x6 x 10 14 5x7 x 9x7x6 x 10 14 5x7 x 7x5x6 x 10 14 5x7 x 9x7x6 x 13 3x8 inch | 885 x 185 x 265 mm 39 x8x7 x 5x6 x 7x10 x 9x7x6 x 11 13x6 x 9x7x6 x 13 3x8 inch | 1000 x 185 x 323 mm 41 5x6 x 9x7x6 x 12 7x5x6 x 19 11x6 x 8x3x4 inch | |
| nVLT | nVLT | 1071 x 290 x 360 mm 42 5x8 x 9x8 x 14 x7x8 x 14 5x8 inch | 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | 1071 x 290 x 360 mm 42 5x8 x 9x8 x 14 x7x8 x 14 5x8 inch | |
| 6 9s6kg (t15b 4oz) | 9 Ryk (t15b 6oz) | 1021 x 245 x 360 mm 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | 23 3s8kg (t15b 6oz) | 26 0s8kg (t15b 4oz) | |
| Gewicht (eik) | 6 9s6kg (t15b 4oz) | 9 Ryk (t15b 6oz) | 1021 x 245 x 360 mm 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | 23 3s8kg (t15b 6oz) | 26 0s8kg(57lb 4oz) |
| Extreme verhoudinigen (inclusive print en voetjes) (H x W x D) | nVLT | nVLT | 36 7x8 x 9x8 x 11 13x6 inch | 1071 x 290 x 360 mm 42 5x8 x 9x8 x 14 x7x8 x 14 5x8 inch | |
| nVLT | nVLT | 936 x 245 x 300 mm 36 7x8 x 9x8 x 11 13x6 inch | 1021 x 245 x 360 mm 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | ||
| nVLT | nVLT | 3936 x 245 x 300 mm 36 7x8 x 9x8 x 11 13x6 inch | 1021 x 245 x 360 mm 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | ||
| 312 x 185 x 275 mm 12 5x7x7 x5x6 x 10 14 5x7 x 9x7x6 x 13 3x8 inch | 375 x 280 x 335 mm 14 5x7 x 9x7x6 x 10 14 5x7 x 7x5x6 x 10 14 5x7 x 9x7x6 x 13 3x8 inch | 885 x 185 x 275 mm 39 x8x7 x 5x6 x 10 x9x7x6 x 13 x9x7x6 x 19 x10x9x7x9x10 | 1000 x 185 x 335 mm 41 5x6 x 9x7x6 x 13 x9x7x6 x 19 x10x9x7x9x10 | ||
| nVLT | nVLT | 1071 x 290 x 360 mm 42 5x8 x 9x8 x 14 x7x8 x 14 5x8 inch | 1021 x 245 x 360 mm 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | ||
| 6 9s6kg (t15b 4oz) | 9 Ryk (t15b 6oz) | 1021 x 245 x 360 mm 40 5x6 x 9x8 x 14 x7x8 x 14 5x8 inch | |||
MONITOR AUDIO®
design for sound
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
Engeland
Tel.: +44 (0)1268 740580
Fax: +44 (0)1268 740589
E-mail: info@monitoraudio.co.uk
monitoraudio.com
Ontworpen en ontwikkeld in het
Verenigd Koninkrijk, vervaardigd in
China
© 2013. Versie 1
