用户手册 Silver 6 MONITOR AUDIO

以取得非凡成功的 RX 作为蓝本，最新银色系列产品以新产品型号与新技术促进了中端扬声器市场的开发技艺。久负盛名的铂金系列扬声器的产品功能介绍已经改善，此外，最近在驱动工程方面的创新交叉合成了一种延伸型的新型银色系列产品。尽管 Silver 1、2、6、Centre 以及 Silver FX 保留了上一代的波形因数，Silver 8 融入了完整三声道设计，该设计于银色系列产品前所未有，Silver 10 也提供了一种高端落地式版式，以双8英寸低音单元为特性，保持在较大房间里更深、更具活力且始终如一的音响效果。

新低音单元与中音单元

传统的圆锥形设计为音圈加入了一个中心圈，与传统的设计不同，银色系列所配置的波纹型刚性表面技术（RST）C-CAM采取了连续不断的发射盘形式，固有更高音量功能、覆盖范围更广。音圈通过一个创新型且更具效果的传动装配与较大马达耦合且位于马达下方。

此外，Silver 8 与 Silver 10 以全新开发的4英寸中音单元为特征，通过运作其自有的最佳阻尼外壳提供准确的中音频率。此外，以与磁间隙有关的“下挂式”短音圈为特性，确保线圈一直保持在间隙里面，从而显著减少音色转调与降低音色失真。

新型高频扬声器

银色系列产品之新型 25mm C-CAM 高频扬声器设计消除了高频扬声器圆顶后方由于空气压缩引起的音色失真情形，该设计融入了较大的后载空间，显著降低了共振，从而达到了较佳的整体阻尼效果。新型高频扬声器的频率响应在低频时更为准确，从而使中/低单元的音频传送更为自然，更为顺畅。与之同时，通过改善圆顶几何设计与传动机制，改善了高频扩展并减少了音频传送中断。

其他设计特性

新型银色系列产品保留了 RX 产品所配置的单螺栓穿过驱动配件的设计，从而减少机箱着色。各螺栓作为刚性支撑的同时，也消除了其在传统驱动配件的需求，从而有效地对驱动与前置挡板去耦，清除了进一步的共振源。

注意：如果螺栓年久疏松、或者在运输过程中松掉，请用所提供的六角扳手重新将螺栓固定。当螺栓拧紧之后，再转动多四分之一圈即可。

从铂金系列产品开始演变，英国猛牌蜂巢端口技术融入了其除 Silver Centre、Silver FX 与 W12 低音炮的所有产品。蜂巢技术使用了一种直内螺纹设计，加速气流并减少湍流，从而达到纯净且强大的低音回声与优越的瞬时回声效果。聚丙烯薄膜电容器、空气磁芯、以及复膜钢芯电感器通过运用交叉功能维持了最佳的信号完整性。银色系列产品的所有产品型号比起其前代产品提供了更高的灵敏度、较少了音色失真且具有较高阻抗，确保为合作设备提供了更为广泛的选择范围。

Silver 1

小型新 Silver 1 的特性为单一6英寸 C-CAM ^☒ 低音/中音传送单元，传统双路监视配置设计采用波纹型 RST 圆锥形技术。其高输出与动态传送特性使得 Silver 1 是中小型房间双声道立体声系统或者多频道影院系统的最佳选择。

Silver 2

Silver 2 的特性为小型双声道站立安装设计中强大的8英寸 C-CAM、RST 低音/中音传送单元。较高的整体效率于传送单元尺寸、以及与落地式产品型号有关的常规延伸低音相结合，提供了完美的动态净空。其超常的分辨率以及高输出与非凡的动态传送，意味着 Silver 2 非常适合中大型房间双声道立体声系统或者多频道影院系统。

Silver 6

Silver 6 在2.5声道系统配置中结合了6英寸 C-CAM、RST 低音单元以及6英寸 C-CAM、RST 中/低音传送单元。传送单元在外壳设计中位于单独的隔音箱，为高效率以加强版低频延伸提供不同的调音。非凡的动态设计结合自然节奏音波品质以及紧密控制的低音传送单元，使得 Silver 6 为音乐以及电影音频的最佳通信装置。

Silver 8

Silver 8 为新型三声道设计，其特性为银色系列产品的4英寸 C-CAM、RST 中音传送单元两侧配置长冲程 C-CAM、6英寸低音传送单元。作为银色系列产品的引进，其专门的配置在临界频段之外更加优化了音频准确性，从而提供极好的中音聚焦与精度以及延伸低音。更高、更薄的音箱以及改善后的阻尼使空间定位更有灵活性，此外，较高灵敏性与阻抗使得 Silver 8 在室内填充动态传送更为简易，即使是在较大的室内空间。

Silver 10

Silver 10 是一种全新的产品型号引进，由大型落地式塔式系统中的三声道配置组成。在 Silver 10 产品中，4英寸 C-CAM、RST 中音传送单元两侧配置了8银存 C-CAM、RST 长冲程低音传送单元。其音箱设计与 Silver 8 相类似，但是其加强版的传送单元尺寸意味着 Silver 10 可以从音乐以及电影音频资源中为更大的空间提供自然清晰的宽频音讯。

Silver Centre

小型 Silver Centre 的特性为在常见的中频－高频－中频阵列的双6英寸 C-CAM、RST 低/中音传送单元。经调准，Silver Centre 在多音频应用中可以为无缝前方声场匹配其银色系列范围配置的音调特性。

Silver FX

新型银色FX环绕扬声器素雅外形调整角度挡板设计融入了单一前悬挂式6英寸 C-CAM、RST 低/中音传送单元以及双侧悬挂式 C-CAM 高频扬声器。该产品可以通过嵌入式安装于侧墙或者后墙上，可以通过轻击开关改变其色散特性进行单极或者偶极操作。

设置

AV 定位

以下各页的阐述说明为 AV 应用阐明了最优定位方法以及一些推荐空间布置。对于配置双声道系统的建议，请参见第7页。前（以及在某些情况下的后）落地式以及站立式安装扬声器应该定位相隔约6-9英尺（1.8米 - 2.5米），并从离墙壁约10英寸（25厘米）处开始定位。

如果在音乐播放时声音过于低沉或者空间里有低音回响，稍微将音箱再移动得离后墙/侧墙远一点。如果不能移动，尝试使用产品所提供的端口塞子（Silver FX 或者 Silver Centre 不提供此塞子）。参见第11页。

Silver Centre 的定位应该位于您的视角所指向的位置，且其高度约等于您耳朵的高度。如果低于或者高于耳朵高度，使用一些橡胶垫脚（产品有提供小片垫脚）稍微进行调整。

Silver FX 应该根据以下插图说明进行定位，其位置应当比你聆听位置耳朵高度约高2英尺（60厘米）。详细信息请参考第7页。

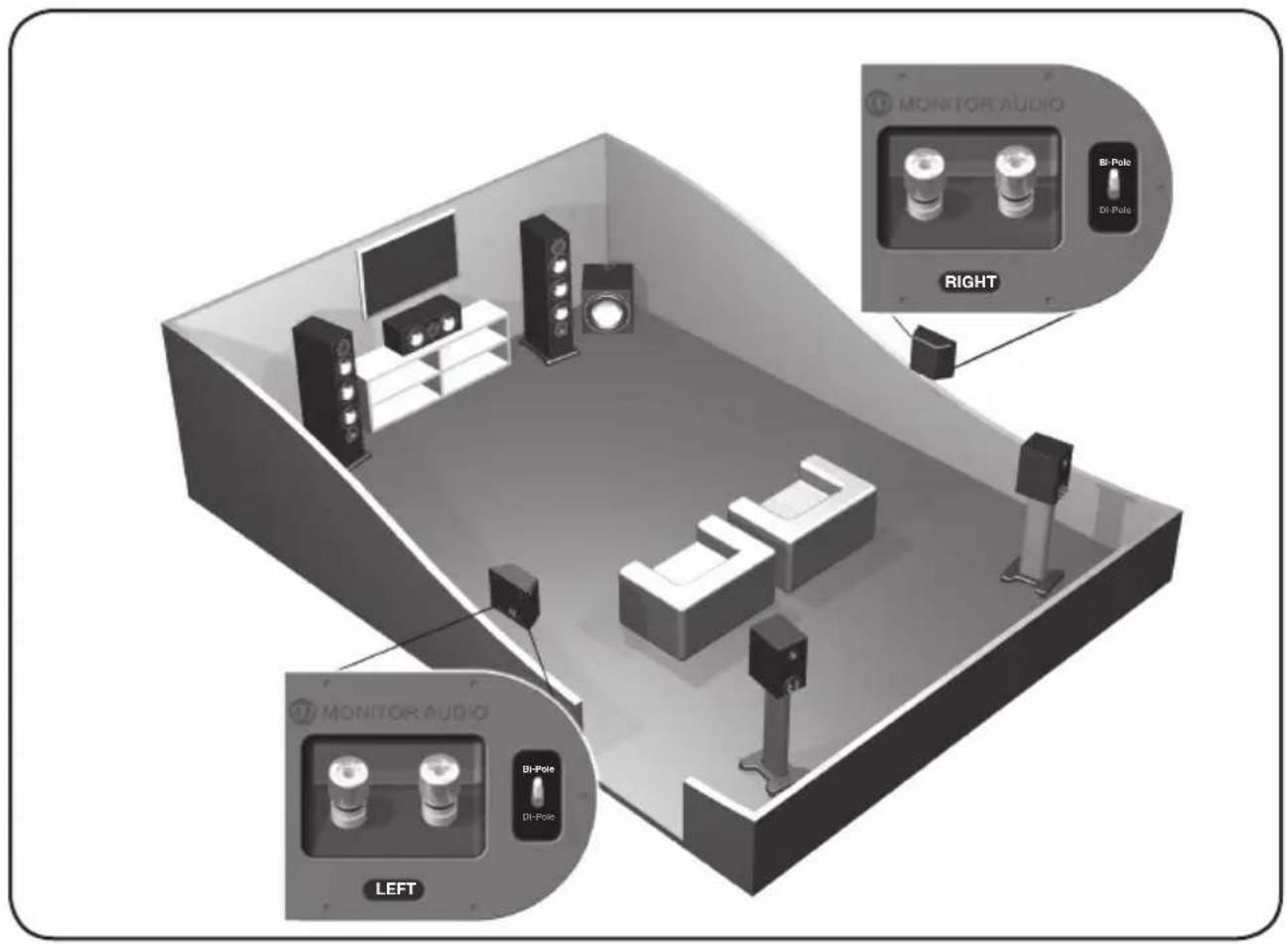

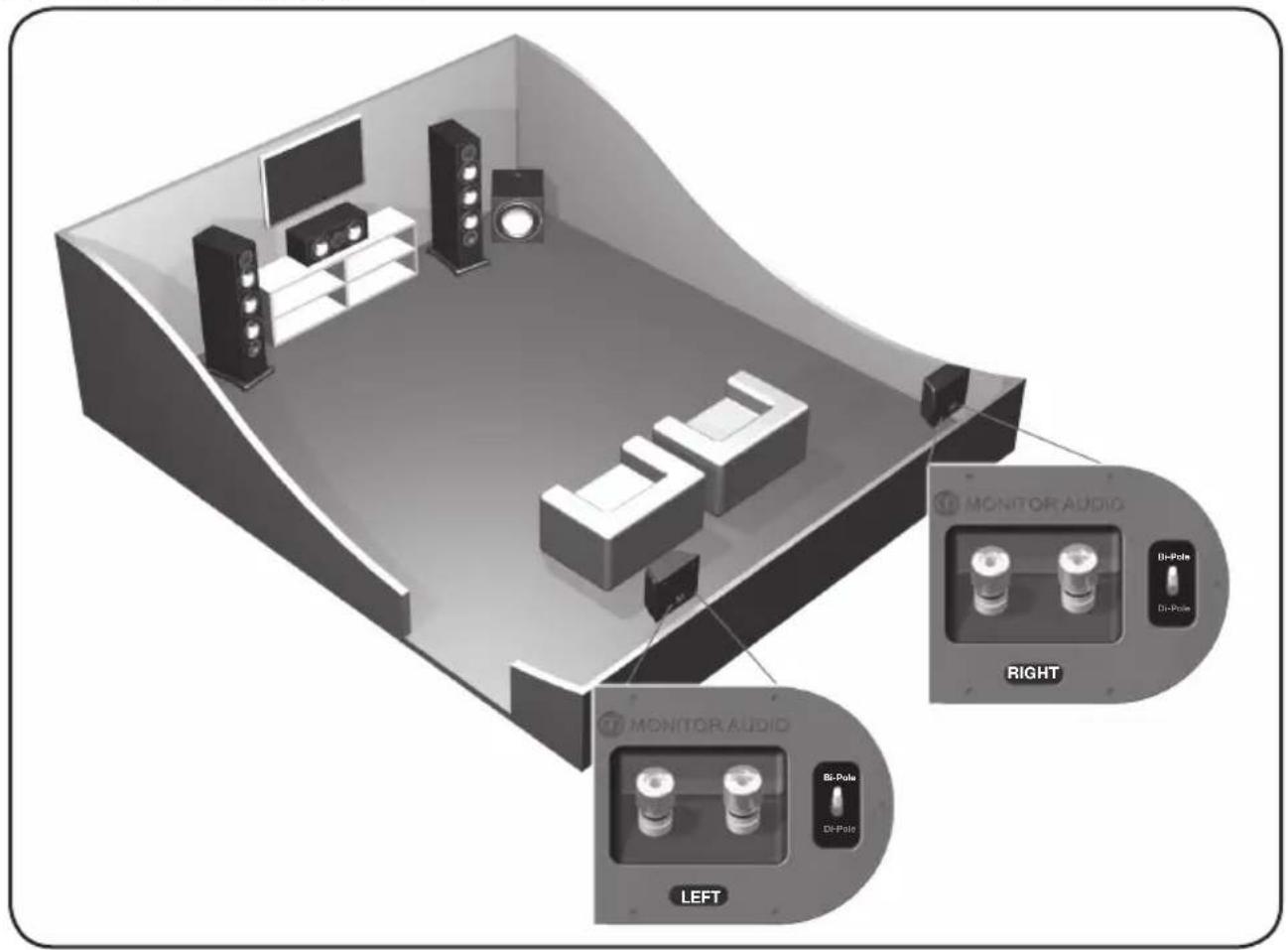

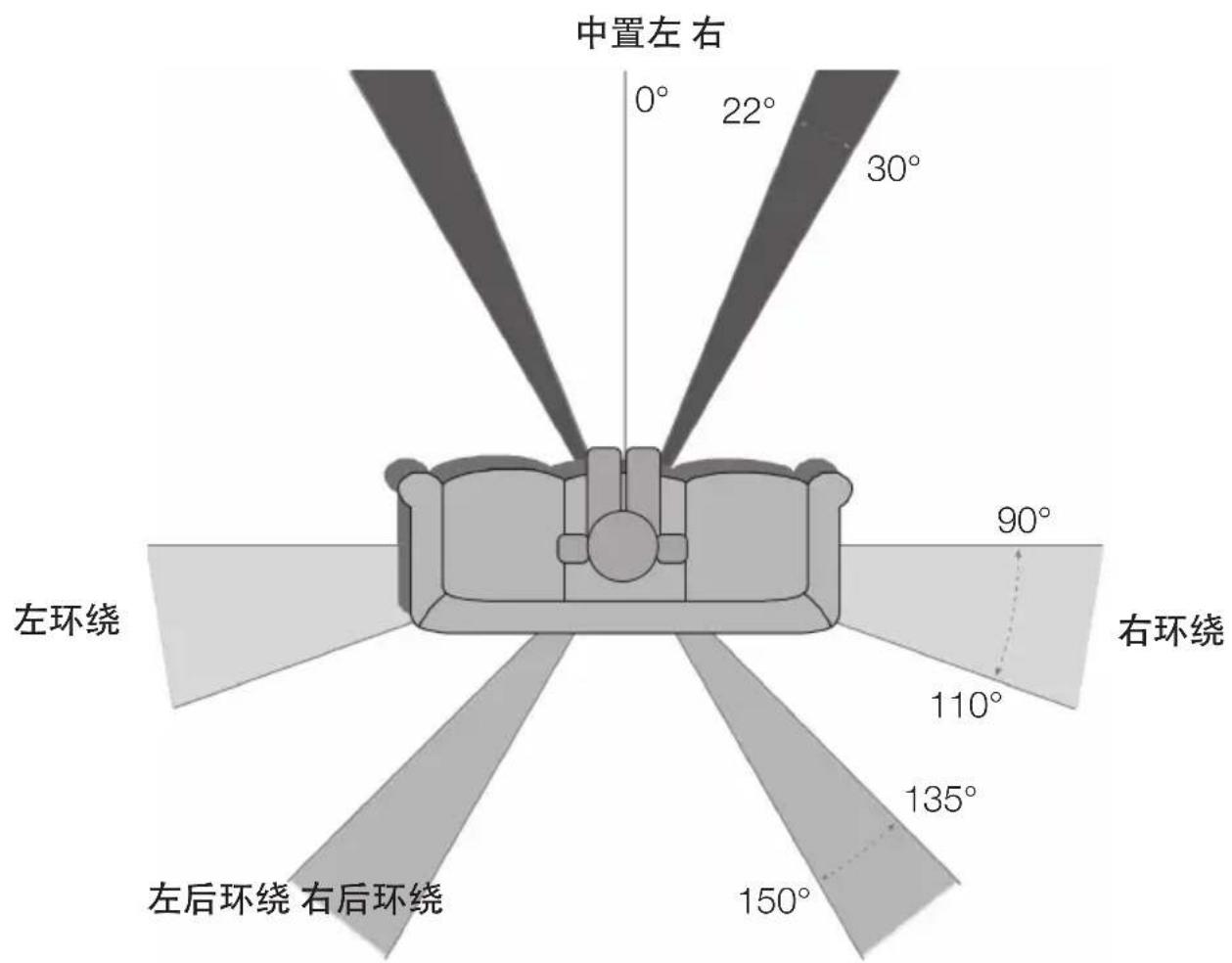

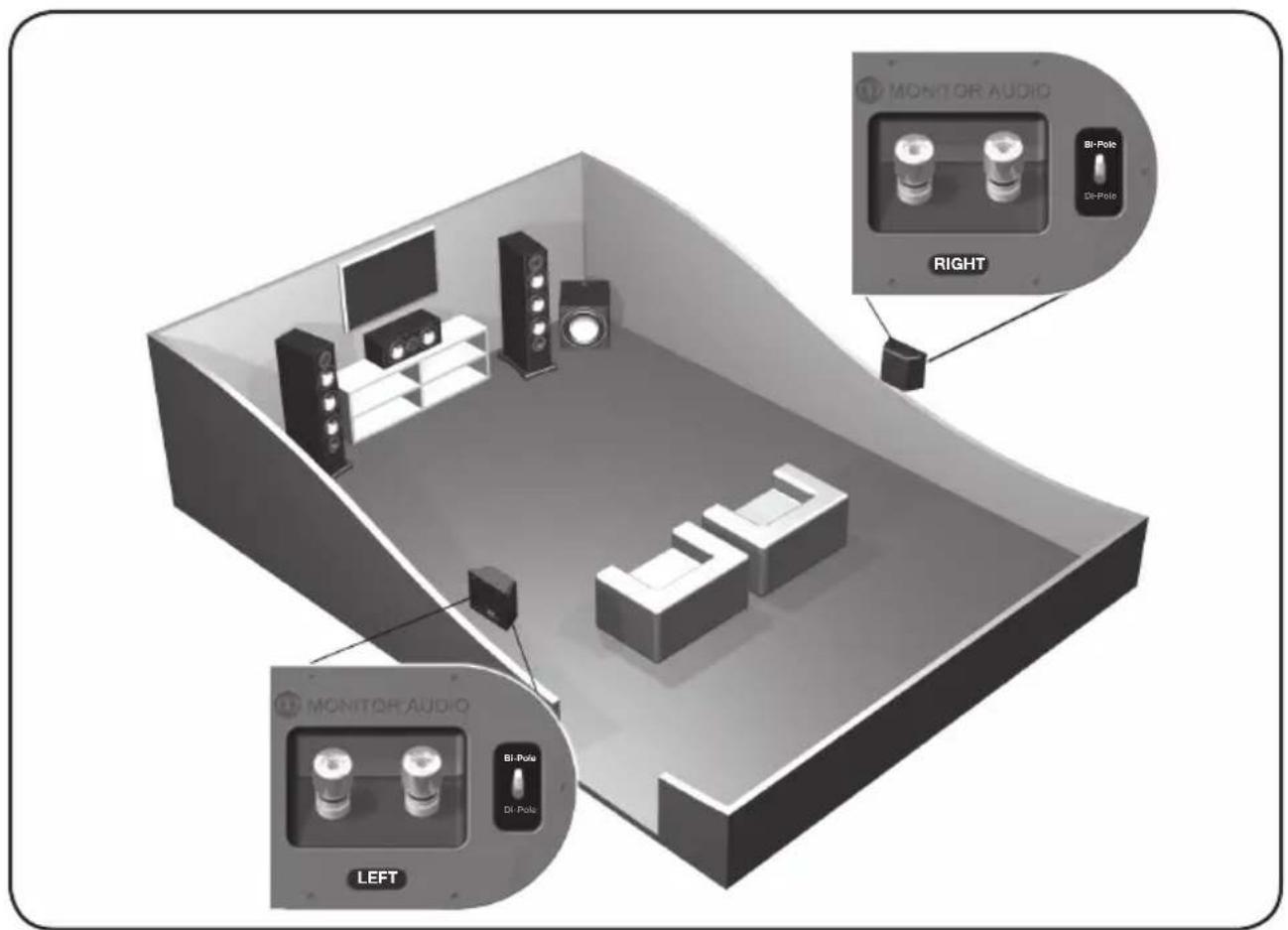

最佳 AV 扬声器定位

中置左右 0° 22° 30° 90° 左环绕 110° 右环绕 135° 左后环绕 右后环绕 150°

Silver FX 切换配置

MONITOR AUDIO BI-Pole Di-Pole RIGHT MONITOR AUDIO BI-Pole Di-Pole LEFT

MONITOR AUDIO BI-Pole DI-Pole RIGHT MONITOR AUDIO BI-Pole DI-Pole LEFT

monitoraudio.com 103

MONITOR AUDIO BI-Pole DI-Pole RIGHT 17 MONITOR AUDIO LEFT BI-Pole DI-Pole

MONITOR AUDIO BI-Pole Di-Pole RIGHT MONITOR AUDIO BI-Pole Di-Pole LEFT MONITOR AUDIO BI-Pole DI-Pole RIGHT MONITOR AUDIO BI-Pole DI-Pole

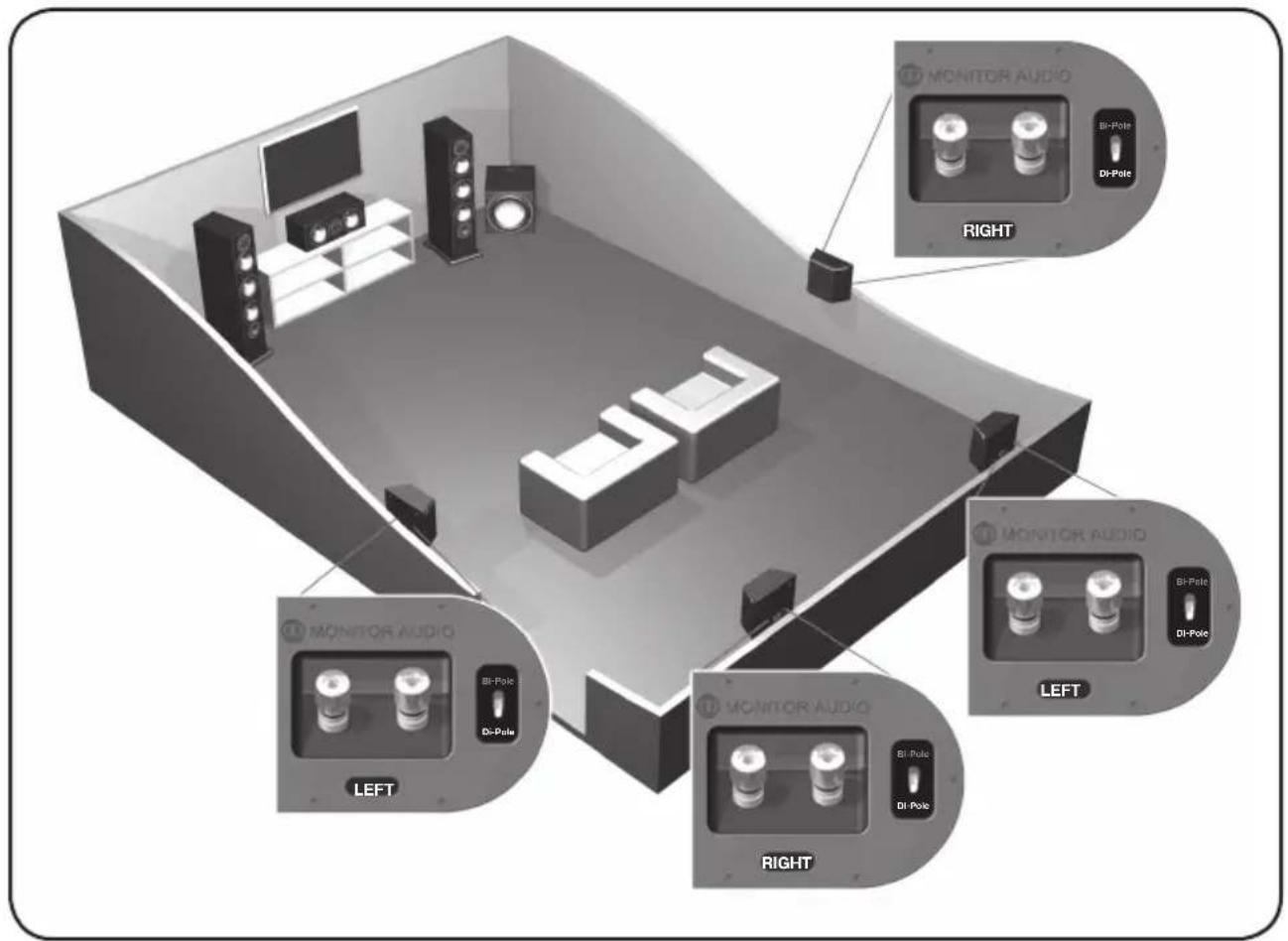

最佳 AV 扬声器定位

双声道定位

为便于双声道系统使用，聆听位置以及喇叭应该形成一个等边三角形。扬声器的定位应该大约相距6-10英尺（1.8米 - 3米）。此外，扬声器理想的位置应该离后墙约8-18英寸（20厘米 - 45厘米）并且离侧墙3英尺（1米）。

由于每次安装的环境以及个人偏好有所不同，初次设置扬声器时，强烈建议您进行试验。比如，如果低音效果不够，尝试将扬声器移动得离墙壁近一点，相反，如果低音效果太强，将扬声器移动得离墙壁远一点。此外，关于端口塞子的使用信息，请参考第11页内容。如果立体声像不稳定，尝试稍微将其“倾斜”。声音应该好像是从各扬声器中间的位置发出，而不是从实际的扬声器发出。

设置 Silver FX

注意: 当在一个7.1系统中使用两对 Silver FX 时，您需要在后左环绕使用右扬声器并且在后右环绕使用左扬声器。这是因为高频扬声器需进行相位调整。

Silver FX 通常成双成对，但在尤其是右边单元与左边单元除外。右边单元与左边单元均可以配置单极（常规操作）或者偶极模式。原厂设置为单极模式。

在单极模式中，所有扬声器单元（中/低音单元与高频扬声器）的相位都相同。其特性设计专门针对当SilverFX在典型的5.1声道系统或者7.1声道系统中设置作为后/环绕扬声器时，对于后/环绕音效功能没有第二对SilverFX时而使用。

在偶极模式中，后发高频扬声器的相位与其他高频扬声器以及中/低音单元的相位不同。当使用两对 Silver FX 作为7.1声道系统一部分时，以及 Silver FX 所处位置位于侧墙或者后墙时，适用这种配置的效果最好。请注意，Silver FX 可以左右向旋转。当在单极模式中使用时，这完全不是一个问题。如果在7.1声道系统中使用，Silver FX 必须准确定位。请参照第4页定位章节内容。

注意：在将您的 Silver FX 从单极模式切换到偶极模式之前，请确认连接扬声器与喇叭电线已经断开。这有利于保护您的扩音器。

将 Silver FX 固定于墙壁

警示：您需要确定 Silver FX 固定于墙壁的位置与结构。为安全起见，如果您不确定您是否可以进行安全固定，不要尝试将这些扬声器固定于墙上，请寻求有资格并能胜任安全固定的专业人士提供相关服务。

警示：在墙装托架的固定位置，请确保其后方没有水管或者供电电缆。采取安全工作措施，并避免拖曳天线。

我们在 Silver FX 中不提供墙壁固定螺丝以及插头。请根据固定 Silver FX 的墙壁构造类型使用合适的配件。

如需将 Silver FX 固定于墙壁上，我们推荐使用在包装纸盒所附的墙壁固定模板。

底座固定

仅适用落地式产品型号

Silver 6、Silver 8 以及 Silver 10 均提供底座以改善稳定性与音响回应。使用所提供的 M10 螺栓将底座固定在适当的位置。如果空间有限，底座无需固定。如果您选择不使用底座，将钉脚的安装指向音箱。

安装底座之前，确保所安装的地面位置没有任何硬物/尖物。为便于安装底座，将音箱倒转，使其底部向上。将底座放于音箱之上，确保定位准确，将底座的螺栓孔对准音箱底座埋母。使用螺栓将底座固定到音箱。在将音箱倒转回来之前，将钉脚安装到底座。底钉用于提升音质以及低音效果。

布框

所有银色系列扬声器的布框遮盖在听觉上都是透明的。在布框以及音箱（Silver FX 除外）里通过隐藏的磁体使布框固定在适当的位置。

安装布框时，首先确认布框正确朝上（标记在底部）并使其朝向音箱，然后将磁体拉到定位位置。

Silver FX 的布框由厂家安装。如果您希望移除布框，请通过指尖提示将布框从音箱中撬起移除。每个音箱安装有三个独立布框。

警示：在抬起或者移动音箱之前，请随时记得移除布框。

脚钉

对于地毯地板

仅适用于落地式产品型号

银色系列脚钉融入了在地毯地板中使用的钉脚以及在木地板或者瓷砖地板使用的环保型聚合物衬垫。

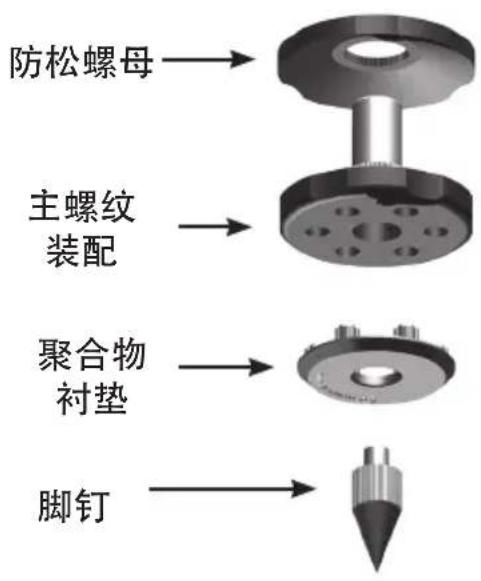


请确认地毯下面没有隐藏电线，以免钉脚损坏电线。

支架完全组装用于地毯地板。您只需要将其安装到底座上（或者音箱，如果你选择不使用底座）。脚钉的安装可以通过将螺钉完全接合位于底座/音箱下面的4组螺纹衬套来完成。如果您的地毯较厚，将环保型聚合物衬垫从脚钉移除，以确保脚钉穿过地毯与地面接合。小心翼翼地将音箱正确立起。将音箱置于您所期望的位置，并检查其各个侧面保持水平。如果稍微不达水平状态，在最低点拧开脚钉重新检查。继续重复这一流程，直到音箱完全保持水平为止。在脚钉上使用防松螺母将脚钉固定于适当位置并停止所有不需要的震动。

对于木地板/硬地板

仅适用于落地式产品型号

当在实心地板使用脚钉时或者使用脚钉不便时，可以使用没有脚尖的脚钉。如以该方式使用脚钉，请小心夹紧脚钉的滚花部分，然后反时针方向旋转完全拧开脚钉。

先将聚合物衬垫移除，您可以更加方便地夹紧脚钉。在实施上述水平调整之前，应该先将衬垫放置好。

拧开接线柱并将裸线穿过通孔，然后固定接线柱将电线夹紧于适当位置。

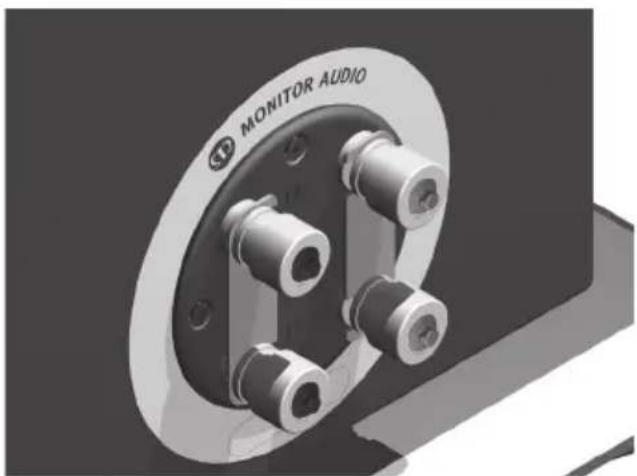

香蕉插头

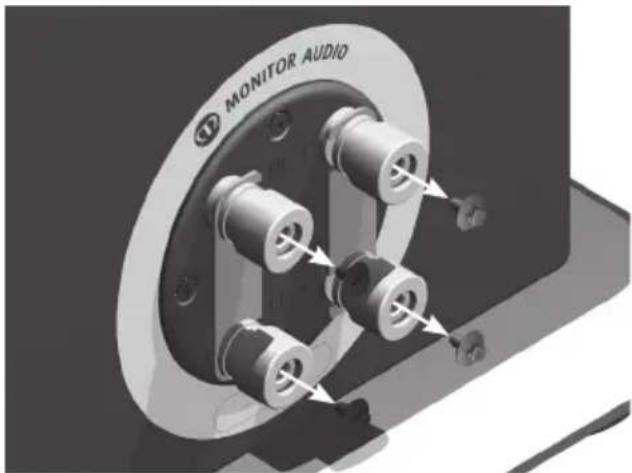

从接线端子中移除红色和黑色塑料插头并将香蕉插头插入所显露的通孔。可以使用一字型螺丝刀刀片握紧插头。

将香蕉插头/裸线连接到接线端子。连接顶部、底部或者对角连接（为达最佳效果，建议进行试验）。

MONITOR AUDIO

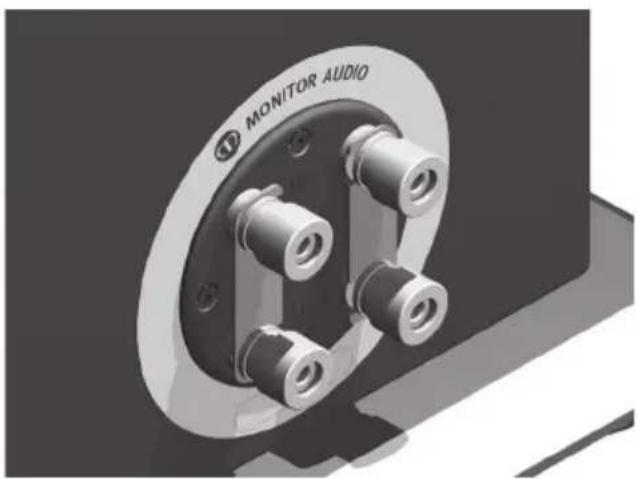

双线/双功放

将香蕉插头/裸线连接到顶部与底部接线端子（正极对正极，负极对负极）。

将接线端子连接留在适当位置。

接线端子连接必须移除。

警告：必须注意不要将风管塞子塞入风管过深，因此塞入过深可能导致塞子遗失在音箱内部。

如果音箱安装于小房间，典型的9平方米（80平方英尺）大小，或者已知可以复制加重低音相应的房间，可能需要安装风管塞子。然而，在安装之前，建议在房间里对于音箱的定位进行试验。为最佳优化音箱性能，确保音箱的定位没有过于靠近墙壁或者靠近房间角落（参考第4页与第7页所提建议）。

如果房间的审美设计或者布局预先决定了音箱定位，或者体验到加重低音，请继续，对于 Silver 1 与 Silver 2，请参阅以下第1点；对于 Silver 6、Silver 8 与 Silver 10，请参阅以下第2点。

1. 当将书架式/站立式扬声器（Silver 1 & Silver 2）放置于离后墙距离少于8英寸/20厘米时（如放置于书架上、定位于音箱里、或者放置于靠近墙的支架），我们建议在风管里安装风管塞子。这会降低低音“回响”并协助音箱在当前环境条件下复制其最佳性能。
2. 当将落地式音箱（Silver 6、Silver 8 & Silver10）放置于离后墙距离少于18英寸/45厘米时，我们建议在风管里安装风管塞子。这会降低低音“回响”并协助音箱在当前环境条件下复制其最佳性能。

什么是低音回响？

低音 ‘回响’ （有时表述为低音延伸）通常起源于音箱 ‘兴奋’ 空间模式的低音能源，并在特定频率或者多个频率中加重低音效果。

当安装风管塞子时，整体低音延伸不会降低，然而，风管附近的低音能源/输出的调谐频率将会降低。具有降低低音‘回响’的同时提高低音清晰度与表面灵敏度的效果。

强烈建议进行试验。

试运行

音箱在达到最佳效果之前需要进行标准的“试运行”。银色系列的试运行过程大约需要60-70小时的重放。在试运行过程中，建议不要急于将音箱调校至高水准，因为这样可能会损坏喇叭。在此期间，你会留意到声音开始释放，并越来越清晰、越来越紧密、且更容易控制。

机种 SILVER 1 SINER 2 SILVER 6 SILVER 8 SILVER 10 SILVER Centre SILVER FX

系统格式

双肩道双肩道 25 南道三肩道双肩道 (中 - 高 - 中) 双肩道

频率响应

4SHZ - 3SKHZ 4OHZ - 3SKHZ 3SHZ - 3SKHZ 32HZ - 3SKHZ 3OHZ - 3SKHZ 45HZ - 3SKHZ 6OHZ - 3SKHZ

灵敏度(1W@1M)

87dB 88dB 90dB 90dB 90dB 87dB

额定扭矩

8ohms 8ohms 8ohms 4ohms 4ohms 8ohms 8ohms

最高弯曲级

110.8dBA (对) 112.6dBA (对) 115.5dBA (对) 116.8dBA (对) 117.8dBA (对)

12.5dBA 110.1dBA (对)

额定功率(RMS)瓦特

100W 120W 150W 200W 250W 150W 85W

推荐扩音器要求(RMS)

40 - 100W

60 - 150W

80 - 200W

60 - 150W

40 - 120W

低音校准

低音反射,链集端口系统。

不同调谐双重空间低音反射。双链集端口系统。

低音反射。双链集端口系统。

密封机箱。

密封机箱。

分音器频率

3.0 KHZ 2.0KHZ

LF.F: 700HZ M.F/H.F: 2.7/KHZ

LF.F/M.F: 550HZ M.F/H.F: 2.7/KHZ

2.6KHZ

2.2KHZ

驱动单元补充

1 x 6" RST 低音/中有驱动 1 x 1" (25 mm) 全园项 C-CAM 高频扬声器

1 x 8" RST 低音/中有驱动 1 x 6" RST 低音/中有驱动 1 x 4" RST 中音驱动 1 x 1" (25 mm) 全园项 C-CAM 喷谢器

2 x 6" RST 低音驱动 1 x 4" RST 中音驱动 1 x 1" (25 mm) 全园项 C-CAM 喷谢器

C-CAM 喷谢器

1 x 6" RST 低音/中有驱动 1 x 1" (25 mm) 全园项 C-CAM 高频扬声器

3 x 230 x 300mm 14 x 4x 9x 7/16 x 11 13/16 inch

885 x 185 x 240mm 34 x 13/16 x 7x 5/16 x 9x 7/16 inch

1000 x 185 x 300mm 39 x 8x 7/5/16 x 11 13/16 inch

7 x 5/16 x 19 x 7/16 x 7/18 inch

250 x 311 x 130mm 9 x 13/16 x 1/18 inch

9 x 13/16 x 1/18 inch

9 x 13/16 x 1/18 inch

250 x 311 x 130mm 9 x 13/16 x 1/18 inch

机箱尺寸(不含布框、接线端子和底座)(高 x 虎 x 深)

312 x 185 x 240mm 14 x 4x 9x 7/16 x 10 x 3/8 inch

375 x 230 x 300mm 34 x 13/16 x 7x 1/16 x 10 x 3/8 inch

885 x 185 x 240mm 39 x 8x 7/5/16 x 11 13/16 inch

1000 x 185 x 300mm 41 x 5/16 x 9x 7/16 inch

7 x 5/16 x 19 x 7/16 inch

3 x 230 x 335mm 14 x 4x 9x 7/16 x 10 x 3/8 inch

885 x 185 x 275mm 34 x 13/16 x 7x 5/16 x 10 x 3/16 inch

1000 x 185 x 335mm 41 x 5/16 x 9x 7/16 inch

7 x 5/16 x 19 x 7/16 inch

250 x 311 x 143mm 9 x 13/16 x 1/18 inch

外部尺寸(包含布格和接线端口)(高 x 虎 x 深)

312 x 185 x 275mm 12 x 5/16 x 7x 5/16 x 10 x 1/16 inch

N/A N/A

外部尺寸(包含底座和刷钉)(高 x 虎 x 深)

312 x 185 x 275mm 14 x 4x 9x 7/16 x 13 x 7/16 inch

375 x 230 x 335mm 34 x 13/16 x 7x 5/16 x 10 x 3/16 inch

885 x 185 x 275mm 39 x 8x 7/5/16 x 13 x 5/16 inch

1000 x 185 x 335mm 41 x 5/16 x 9x 7/16 inch

7 x 5/16 x 19 x 7/16 inch

250 x 311 x 143mm 9 x 13/16 x 1/18 inch

7 x 5/16 x 19 x 7/16 inch

250 x 311 x 143mm 9 x 13/16 x 1/18 inch

250 x 311 x 143mm 9 x 13/16 x 1/18 inch

250 x 311 x 143mm 9 x 13/16 x 1/18 inch

外部尺寸(包含布格和接线端口)(高 x 虎 x 深)

312 x 185 x 275mm 12 x 5/16 x 7x 5/16 x 10 x 3/8 inch

N/A N/A

重量(每个)

6.95kg (15lb 4oz)

9.7kg (21lb 6oz)

16.5kg (40lb 8oz)

23.33kg (57lb 4oz)

26.08kg (57lb 4oz)

9.6kg (21lb 2oz)

5.1kg (17lb 4oz)
