Silver 6 - Haut-parleur MONITOR AUDIO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Colonne acoustique
Réponse en fréquence	30 Hz - 30 kHz
Impédance	8 ohms
Puissance nominale	100 W
Puissance maximale	200 W
Dimensions	1000 x 200 x 300 mm
Poids	20 kg
Connectivité	Bornes à vis pour câbles de haut-parleur
Utilisation recommandée	Home cinéma, musique stéréo
Entretien	Nettoyage avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les projections d'eau
Informations supplémentaires	Garantie de 5 ans, support technique disponible

FOIRE AUX QUESTIONS - Silver 6 MONITOR AUDIO

Comment connecter mes haut-parleurs MONITOR AUDIO Silver 6 à mon amplificateur ?

Utilisez des câbles de haut-parleur de bonne qualité pour relier les bornes de sortie de votre amplificateur aux bornes d'entrée des haut-parleurs. Assurez-vous de respecter la polarité (positif et négatif) lors de la connexion.

Quel est le meilleur emplacement pour mes haut-parleurs Silver 6 ?

Pour un son optimal, placez les haut-parleurs à au moins 30 cm des murs et à environ 2 mètres de distance l'un de l'autre. Idéalement, ils devraient être à hauteur d'oreille lorsque vous êtes assis.

Comment régler les basses sur mes haut-parleurs Silver 6 ?

Les haut-parleurs Silver 6 sont conçus pour offrir un bon équilibre des basses. Si vous souhaitez ajuster les basses, utilisez l'égaliseur de votre amplificateur ou votre source audio pour augmenter ou diminuer les fréquences basses.

Mes haut-parleurs Silver 6 produisent un son distordu. Que faire ?

Vérifiez d'abord les connexions des câbles pour vous assurer qu'ils sont bien fixés. Ensuite, réduisez le volume de votre amplificateur pour éviter la saturation. Si le problème persiste, testez vos haut-parleurs avec un autre amplificateur.

Les haut-parleurs Silver 6 sont-ils compatibles avec les systèmes de cinéma maison ?

Oui, les haut-parleurs MONITOR AUDIO Silver 6 peuvent être utilisés dans un système de cinéma maison. Assurez-vous de les coupler avec un amplificateur compatible et d'autres haut-parleurs pour un meilleur effet surround.

Quelle est la plage de puissance recommandée pour alimenter les Silver 6 ?

Les haut-parleurs Silver 6 fonctionnent mieux avec une puissance d'amplification comprise entre 30 et 120 watts par canal.

Comment entretenir mes haut-parleurs MONITOR AUDIO Silver 6 ?

Pour entretenir vos haut-parleurs, dépoussiérez-les régulièrement avec un chiffon doux et sec. Évitez d'utiliser des produits de nettoyage agressifs qui pourraient endommager la finition.

Puis-je utiliser mes Silver 6 à l'extérieur ?

Les haut-parleurs MONITOR AUDIO Silver 6 sont conçus pour un usage intérieur. Il est recommandé de ne pas les exposer à des conditions extérieures, telles que l'humidité ou les variations de température.

MODE D'EMPLOI Silver 6 MONITOR AUDIO

Table des matières 15

Introduction 16

Silver 1 17

Silver 2 17

Silver 6 17

Silver 8 17

Silver 10 17

Silver Centre 17

Silver FX 17

Installation 18

Positionnement de l'AV 18

Positionnement optimal des enceintes AV 18

Configuration ou commutateur Silver FX 19

Positionnement à 2 canaux 21

Installation du Silver FX 21

Installation de l'enceinte FX à un mur. 22

Fixation du socle 22

Griles 22

Pointe 23

Pour sols moquotie 23

Pour sols durs et parquets 23

Connexion des câbles des haut-parleurs 24

Connexion du fil nu 24

Câble unique 24

Fiches barane 24

L'extraordinaire succès rencontré par la série Silver avec les modèles RX nous permet d'avancer dans l'art du développement d'enceintes destinées au marché intermédiaire et de lancer de nouveaux modèles équipés des dernières technologies. Les caractéristiques des enceintes des prestigieuses séries Platinum et Gold ont été perfectionnées et les récentes innovations en matière de haut-parleur ont été intégrées sur l'intégralité de la nouvelle série Silver. Les enceintes Silver 1, 2, 6, Centre et FX conservent la forme de leurs prédécesseurs tandis que la Silver 8 opte pour un aspect à trois voies. Dernière arrivée dans la famille Silver, la Silver 10 offre une fixation au sol de qualité supérieure et comprend deux haut-parleurs de graves 8" pour une dynamique profonde et élevée alliée à une réponse constante dans les grandes pièces.

Nouveaux haut-parleurs medium-grave

Contrairement aux cônes conventionnels qui intègrent une ouverture centrale pour la bobine vocale, les cônes C-CAM® intègrent la technologie RST® (Technologie à surface rigide) et cela sur toute la série Silver. L'aspect du saladier de cette série offre à la fois robustesse et pureté. La bobine vocale, située en bas, est associée à un moteur plus imposant grâce à un mécanisme d'assemblage innovant et efficace.

De plus, les modèles Silver 8 et 10 intègrent un nouveau haut-parleur de 4" entièrement nouveau opérant sans son propre cabinet optimisé pour un amortissement idéal et une meilleure clarté dans le medium. Ce haut-parleur est équipé d'une petite bobine vocale fixée par le bas et liée à un entrefer magnétique. La bobine reste ainsi dans cet entrefer en permanence pour offrir une modulation réduite et une distorsion extrêmement faible.

Nouveau tweeter

La distorsion liée à la compression de l'air à l'arrière du dôme de tweeter a été supprimée grâce à la conception entièrement repensée du tweeter C-CAM 25 mm de la série Silver. La distorsion est ainsi ventilée dans une chambre arrière de grande taille pour offrir une résonance considérablement réduite et un meilleur amortissement. La réponse en fréquence du nouveau tweeter est plus précise à des basses fréquences pour une transition plus harmonieuse et naturelle avec le haut-parleur medium/grave. Le prolongement des hautes fréquences a été amélioré et les bris de son réduits grâce aux améliorations apportées à la géométrie du cône et au mécanisme du haut-parleur.

Autres caractéristiques de conception

La nouvelle série Silver conserve la fixation de haut-parleur à une seule vis traversante « single bolt-through » intégrée au RX afin de réduire la coloration au cabinet. Chaque vis agit comme un bras rigide et permet également de se passer des fixations de haut-parleurs traditionnelles. Ainsi, le découplage du haut-parleur et de l'enceinte frontale est plus efficace et toute source éventuelle de résonance est éliminée.

REMARQUE : Si cette vis se desserre au fil du temps ou si elle a été desserrée pendant le transport, veuillez utiliser la clé hexagonale fournie pour resserrer la vis. Un quart de tout suffit une fois que la vis n'a plus de contrainte.

Suivant l'évolution de la série Platinum, la technologie de port HiVe de Monitor Audio est désormais intégrée à toute la série Silver, à l'exception des modèles Centre, FX et du caisson de graves W12. La technologie HiVe utilise un design rectiligne strié pour accélérer le débit d'air et réduire les turbulences résultant en des basses rapides et puissantes couplées avec une réponse transitoire inégalée. Des composants de haute qualité tels que les condensateurs à film polypropylène et selfs à noyau en acier laminé ont été utilisés dans le crossover pour conserver une intégrité de signal optimale. Tous les modèles de la nouvelle série Silver offrent une sensibilité supérieure, une distorsion réduite au maximum et une impédance plus élevée que leurs prédécesseurs, assurant ainsi un choix d'équipement plus large.

Silver 1

La nouvelle enceinte compacte Silver 1 comprend un haut-parleur de medium-grave à cône C-CAM® 6" avec technologie RST intégrée dans une configuration classique à deux voies. La Silver 1 délivre une puissance impressionnante et un rendu clair idéal pour les pièces de petite à moyenne taille équipées de systèmes stéréo à deux canaux ou d'un home cinéma à canaux multiples.

Silver 2

La Silver 2 comprend un puissant haut-parleur medium-grave C-CAM 8" à technologie RST dans une structure compacte sur pied à deux voies. Dotée d'un haut-parleur plus grand et d'une efficacité supérieure, la Silver 2 délivre des basses dynamiques et étendues. Laissez-vous tenter par cette enceinte et associez-la à des modèles au sol pour un rendu encore plus efficace. Une résolution exceptionnelle alliée à une bande passante élevée et une dynamique remarquable font que la Silver 2 est la solution idéale pour les pièces de taille moyenne à grande équipées de systèmes stéréo à deux canaux ou d'un home cinéma à canaux multiples.

Silver 6

La Silver 6 comprend un haut-parleur de graves C-CAM 6" et un haut-parleur medium-grave C-CAM 6" équipés de la technologie RST dans une configuration à deux voies et demi très équilibrée. Les haut-parleurs sont logés dans des chambres acoustiques séparées au sein du cabinet afin d'offrir un réglage différentiel pour une efficacité accrue et des basses fréquences optimales. Une dynamique excellente combinée à un caractère acoustique naturel et à des basses claires et précises font que la Silver 6 offre une reproduction sonore exceptionnelle aussi bien pour ma musique que pour les films.

Silver 8

La nouvelle structure de l'enceinte Silver 8 trois voies intègre un haut-parleur medium-grave C-CAM 4" accompagné de haut-parleurs de graves longue portée C-CAM 6", tous équipés de la technologie RST. Spécialement conçue pour la série Silver, cette configuration offre une meilleure clarté et une bande de fréquences plus large pour délivrer une précision de medium exceptionnelle et des basses étendues. Ce cabinet à la fois grand et mince doté d'un meilleur amortissement est très facile à positionner. Son impédance élevée et sa sensibilité accrue font que les dynamiques de la Silver 8 occupent parfaitement l'espace, même dans les grandes pièces.

Silver 10

La Silver 10 est la toute nouvelle enceinte de la série Silver. Elle est dotée d'une configuration trois vois dans un grand cabinet élégant. Elle est équipée d'un haut-parleur medium C-CAM 4" accompagné de haut-parleurs de graves longues portée C-CAM 8", tous équipés de la technologie RST. La structure acoustique est semblable à celle de la Silver 8 mais la taille plus importante du haut-parleur de la Silver 10 permet de dynamiser les pièces les plus grandes grâce à sa large bande passante naturelle et offre une reproduction sonore exceptionnelle aussi bien pour la musique que pour les films.

Silver Centre

L'enceinte compacte Silver Centre comprend deux haut-parleurs de medium-grave C-CAM 6" à technologie RST dans une configuration classique : Medium - Tweeter - Medium. La Silver Centre a été conçue pour être appariée acoustiquement avec les autres enceintes de la gamme Silver afin d'obtenir une écoute cohérente de devant à l'arrière de la scène avec les applications à canaux multiples.

Silver FX

La structure discrète et élégamment profilée de la nouvelle enceinte surround Silver FX intègre un haut-parleur frontal C-CAM 6" à technologie RST et deux tweeters C-CAM latéraux. Cette enceinte peut être placée sur le côté ou à l'arrière des murs et ses caractéristiques de dispersion sont très facilement modifiables car les modes di-pole/ bi-pole sont sélectionnables depuis un simple interrupteur.

Installation

Positionnement de l'AV

Les illustrations présentées dans les pages suivantes montrent le positionnement optimal ainsi que certains agencements de pièces pour les applications AV. Pour des conseils sur la configuration d'un système à 2 canaux, veuillez consulter la page 7.

Les enceintes frontales, et dans certains cas l'enceinte arrière, à pied ou au sol doivent être placées à environ 1,8 m - 2,5 m les unes des autres et à environ 25 cm du mur.

Si vous écoutez de la musique et que le son trop lourd et grave ou si le boom des graves est trop perceptible dans la pièce, éloignez légèrement les enceintes des murs. Si cela s'avère impossible, essayez les bouchons de port fournis (non inclus avec le Silver FX ou le Centre). Voir page 11.

La Silver Centre doit être directement dirigée vers vous lorsque vous la regardez et placez-la à hauteur d'oreille. Si elle est située plus haut ou plus bas que vos oreilles, utilisez des pieds en caoutchouc (des petits sont fournis) afin de modifier légèrement l'angle de l'enceinte.

La FX doit être placée conformément aux illustrations ci-dessous et à environ 60 cm au-dessus de vos oreilles en position d'écoute. Pour plus d'informations, consultez la page 7.

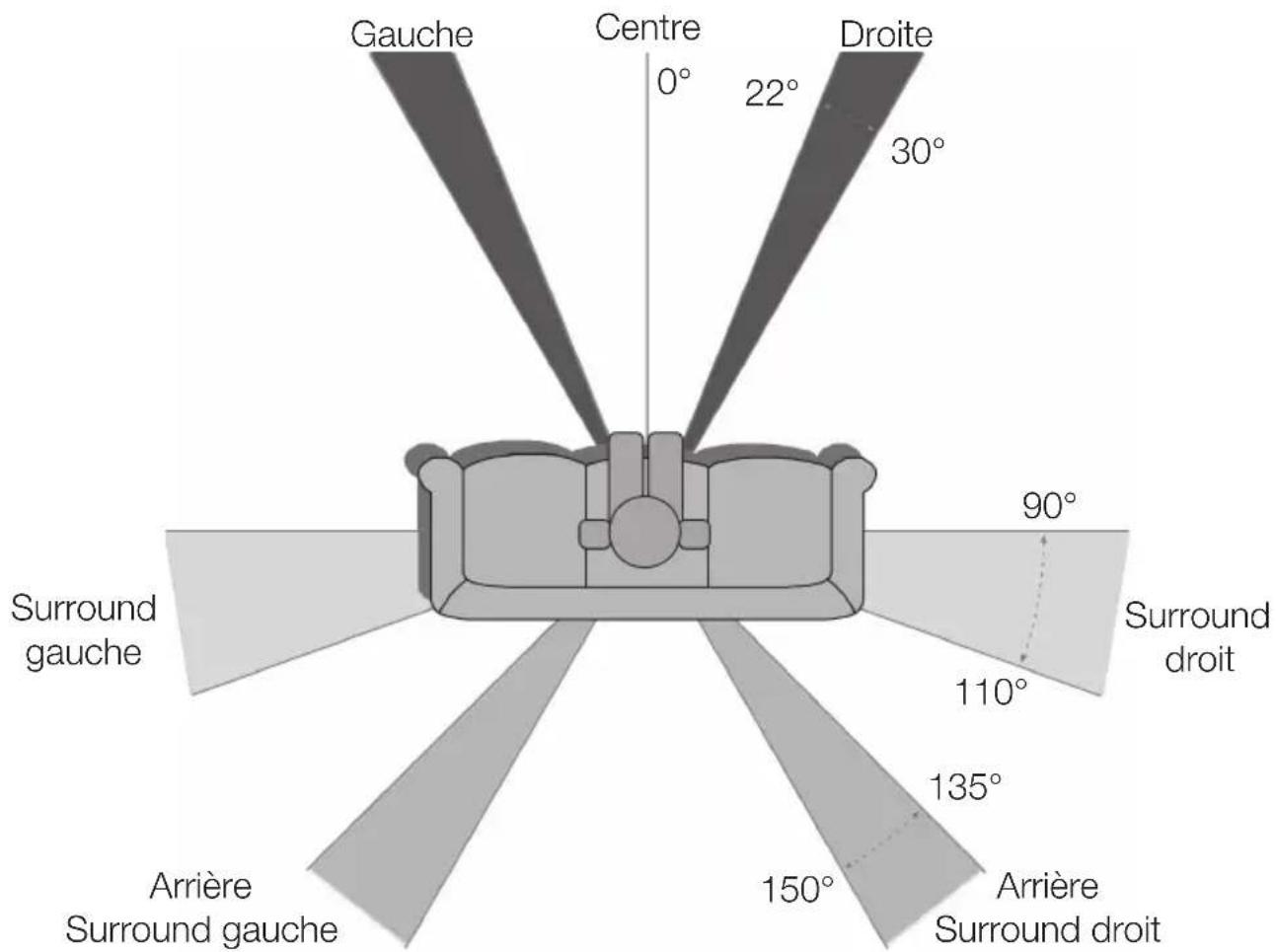

Positionnement optimal des enceintes AV

Gauge Centre 0° 22° Droite 30° 90° Surround gauche 110° 135° 150° Arrière Surround gauche Arrière Surround droit

Silver Series18

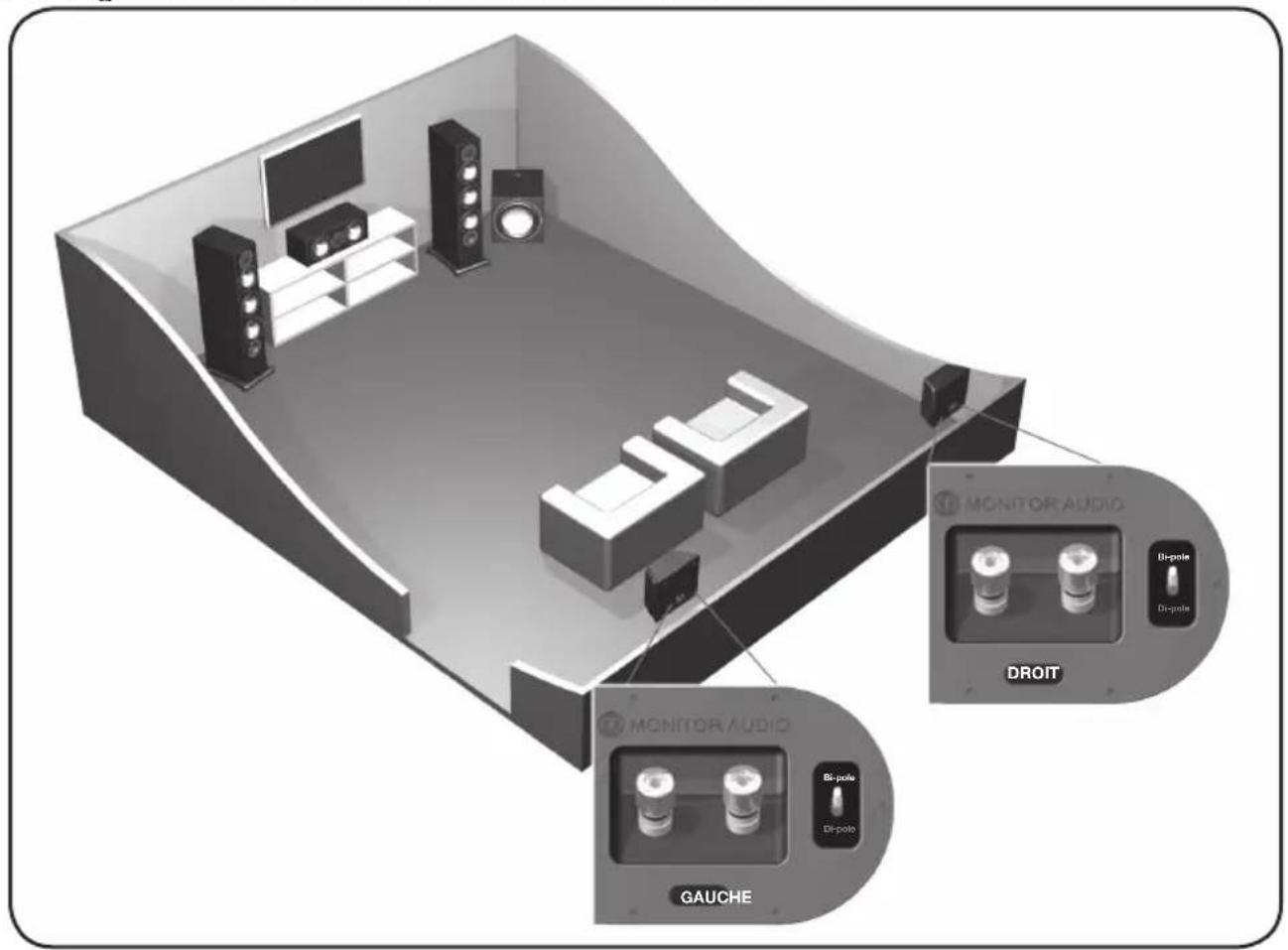

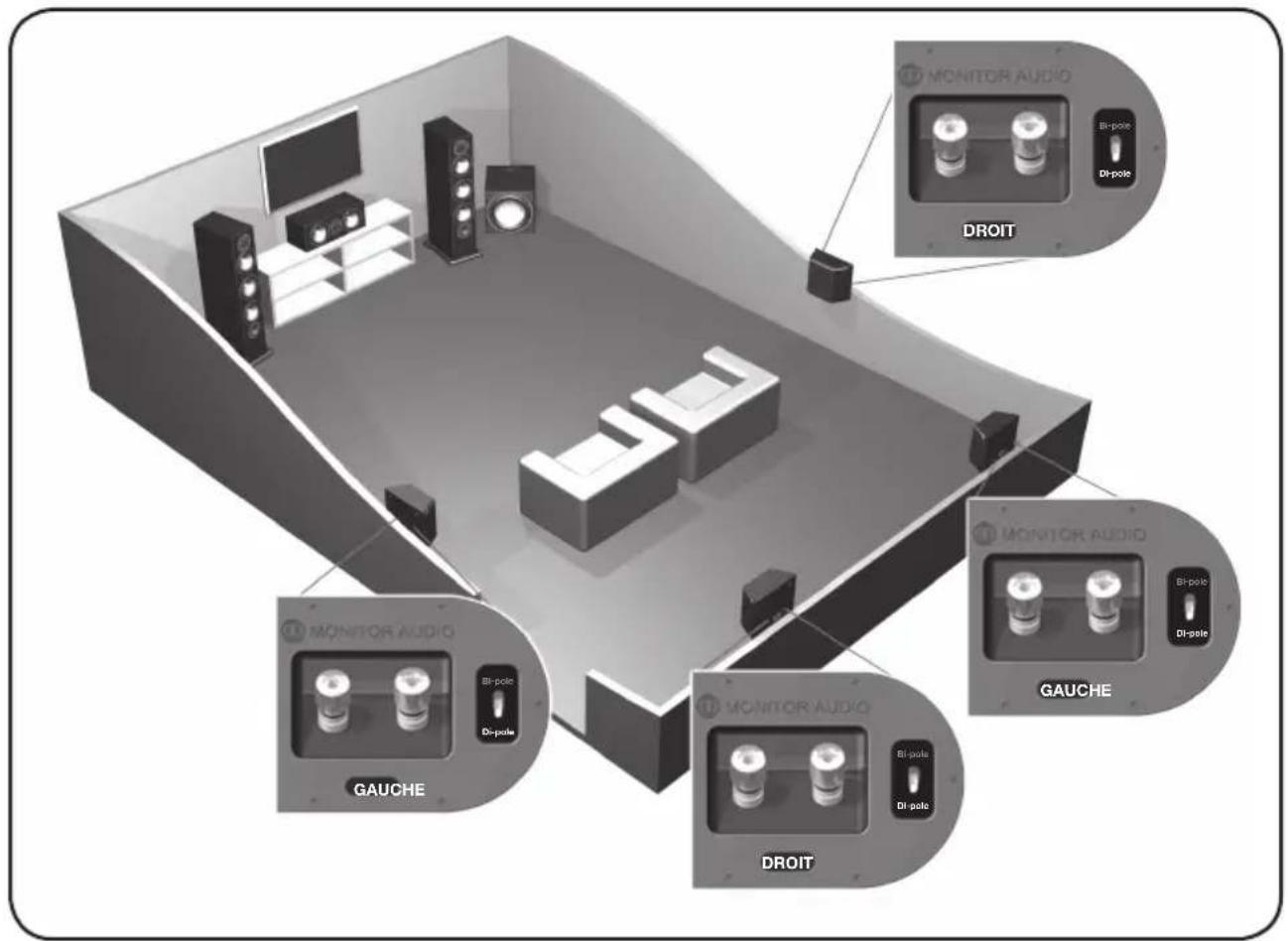

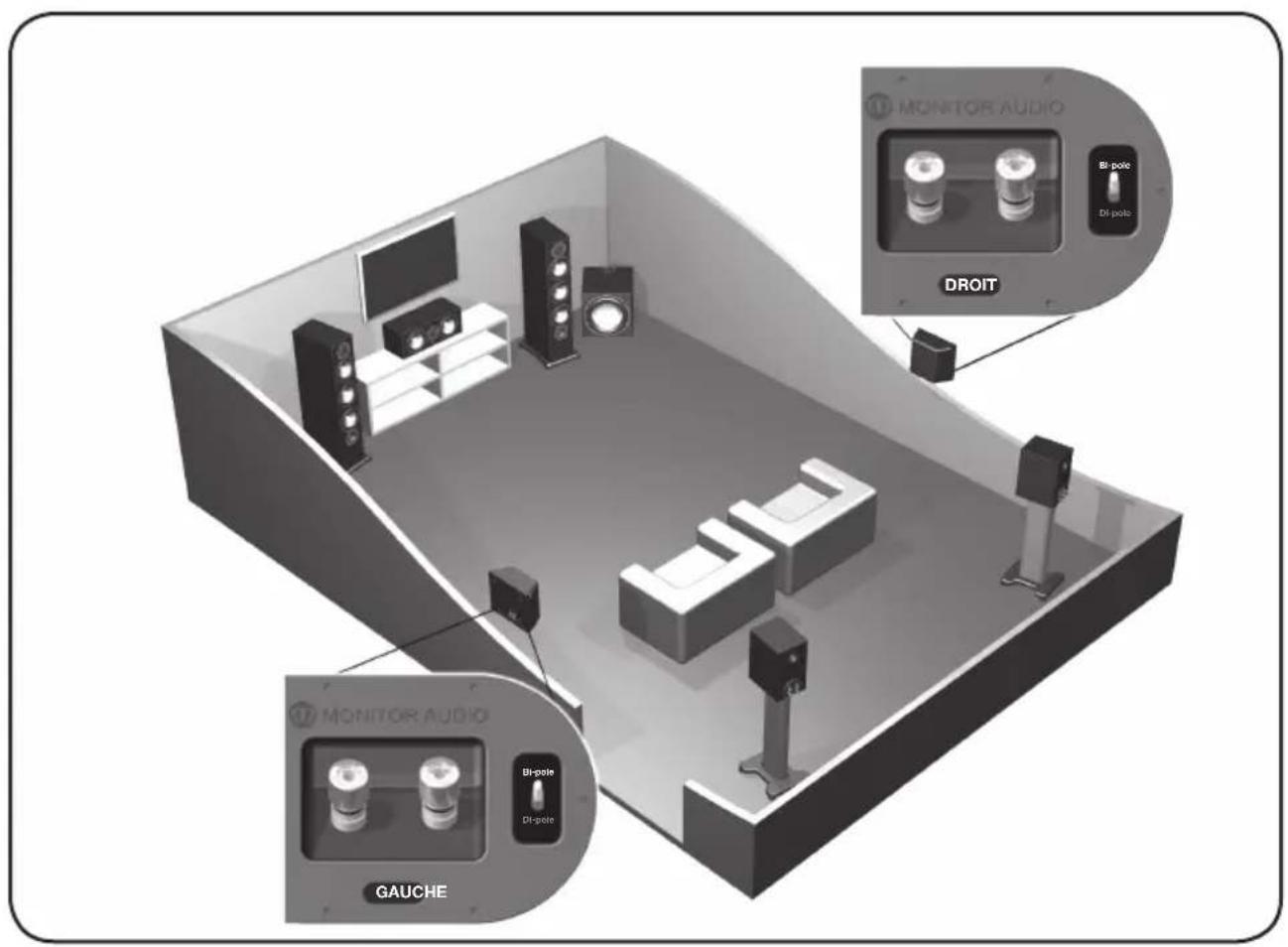

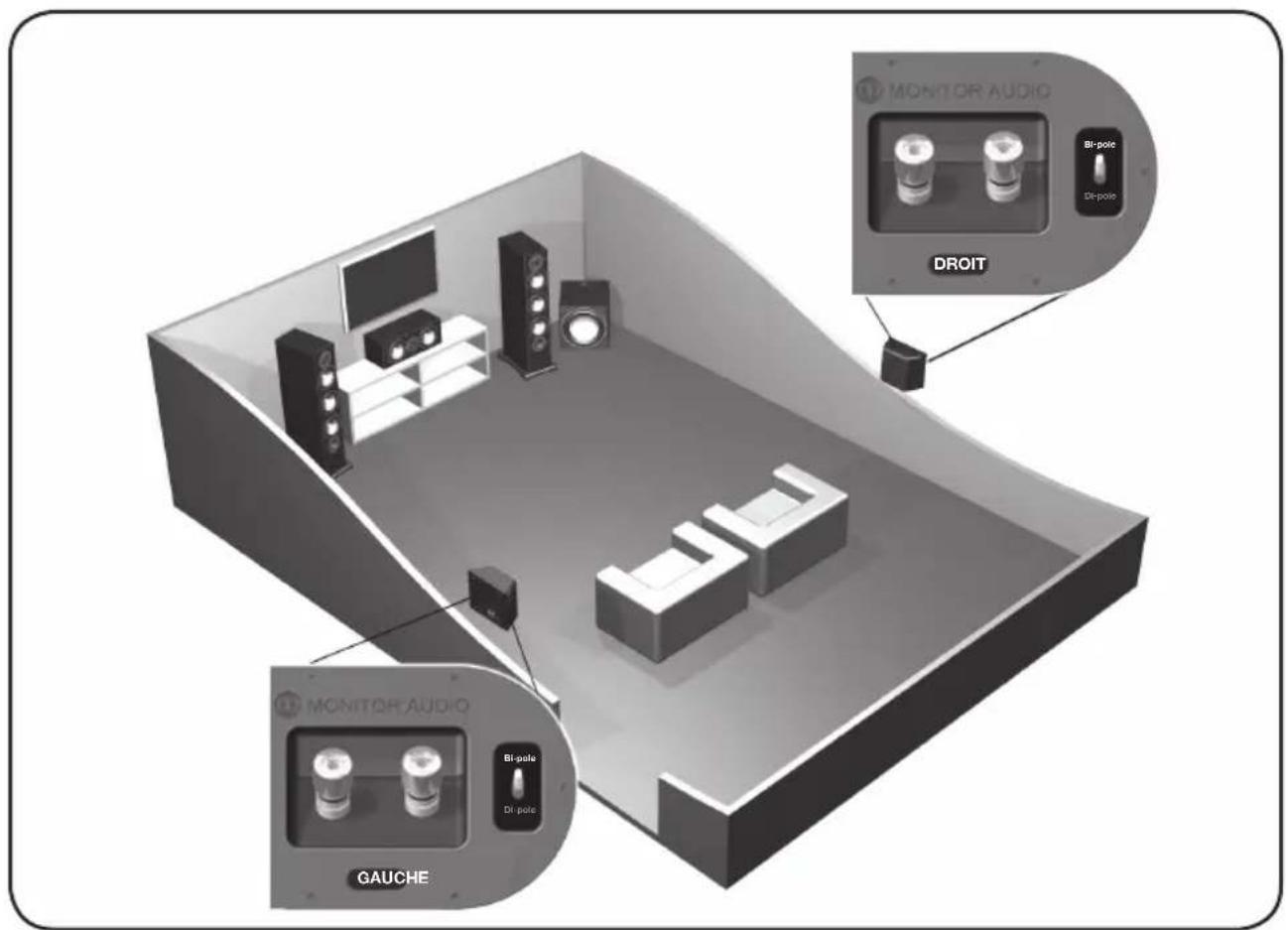

Configuration du commutateur Silver FX

MONITOR AUDIO DROIT GAUCHE Bi-pole Di-pole Bi-pole Di-pole

MONITOR AUDIO BI-pole DI-pole DROIT MONITOR AUDIO BAUCHE BI-pole DI-pole

MONITOR AUDIO DROIT MONITOR AUDIO BAUCHE Bi-pole Di-pole

MONITOR AUDIO DROIT MONITOR AUDIO GAUCHE DROIT MONITOR AUDIO DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLE DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOLO DAPOL

Silver Series20

Positionnement à 2 canaux

Pour une utilisation dans un système à deux canaux, la position d'écoute et les haut-parleurs doivent former un triangle équilatéral. Les haut-parleurs doivent être situés à environ 1,8 - 3 m d'écart. Idéalement, ils doivent être placés à 20 - 45 cm de l'enceinte arrière et à 1 m des murs latéraux.

Il est fortement conseillé d'effectuer des essais lorsque vous installez vos haut-parleurs. L'environnement et les préférences personnelles changent en fonction de l'installation. Par exemple, si vous trouvez que les basses ne sont pas assez présentes, rapprochez légèrement les haut-parleurs du mur. Effectuez l'opération inverse si les basses sont trop présentes. Consultez également les informations sur la page 11 concernant les bouchons de port. Si vous perdez l'image stéréo, essayez de les enfoncer très légèrement. Le son doit donner l'impression de partir du point central entre les haut-parleurs et non des haut-parleurs eux-mêmes.

Installation du Silver FX

REMARQUE : Lorsque vous utilisez deux paires de Silver FX dans un système 7.1, vous devez utiliser le haut-parleur droit pour le surround arrière gauche et le haut-parleur gauche pour le surround arrière droit. Cela est dû à la mise en phase des tweeters.

Les Silver viennent par paire mais il faut bien distinguer le haut-parleur droit du gauche. Les deux haut-parleurs peuvent configurés en mode bi-pole (mode normal) ou di-pole. Par défaut, le mode bi-pole est activé.

EN mode bi-pole, tous les haut-parleurs (medium/grave et tweeters) sont en phase. Ce paramètre est destiné à une installation du FX en tant que haut-parleur arrière/surround dans un système 5.1 classique ou 7.1 sans la seconde paire d'enceintes FX pour les fonctionnalités arrière/ surround.

En mode di-pole, les tweeters orientés vers l'arrière ne sont pas en phase avec l'autre tweeter et le haut-parleur medium/grave. Il est conseillé d'utiliser cette configuration avec deux paires d'enceintes FX dans un système 7.1 dans lequel les FX sont placées sur le côté et à l'arrière des murs. Veuillez noter que l'on distingue le haut-parleur droit du gauche avec le modèle FX. Cela n'a pas d'importance en mode bi-pole. Le bon positionnement des haut-parleurs est primordial dans un système 7.1. Veuillez consulter la section sur le positionnement en page 4.

REMARQUE : Avant de basculer votre FX du mode bi-pole vers le mode di-pole, assurez-vous que les câbles ne sont pas connectés aux haut-parleurs. Cela permet de protéger l'amplificateur.

ATTENTION : Vous devez déterminer l'emplacement exact de la Silver FX et vérifier la structure du mur. Pour des raisons de sécurité, si vous n'êtes pas certain de votre capacité à fixer correctement et en toute sécurité les enceintes à un mur, n'essayez pas de le faire vous-même. Faites appel aux services d'un professionnel qualifié et compétent.

ATTENTION : Vérifiez qu'aucune canalisation ou câble électrique passe derrière l'endroit où vous installerez les fixations murales. Travaillez étape par étape et évitez de laisser traîner les câbles.

Les vis et chevilles murales ne sont pas fournies avec l'enceinte FX. Veuillez utiliser des fixations adaptées au type de construction du mur où vous fixerez la FX.

Pour fixer votre FX au mur, nous vous conseillons d'utiliser le modèle de fixation murale fournie dans le carton d'emballage.

Fixation du socle

Pour modèles à poser au sol uniquement

Les modèles Silver 6, 8 et 10 sont livrés avec des socles pour une stabilité accrue et réponse acoustique optimale. Utilisez les boulons M10 pour sécuriser les socles au sol. Si l'espace est restreint, il n'est pas primordial d'installer les socles. Si vous choisissez de ne pas utiliser les socles, enfoncez les pointes du pied directement sur le cabinet.

Avant d'installer le socle au sol, vérifiez qu'il n'y aucun objet dur ou pointu à cet endroit. Pour installer le socle, retournez le cabinet de façon à ce que le bas de l'enceinte soit dirigé vers le haut. Placez le socle sur le cabinet et vérifiez qu'il est orienté correctement. Alignez les trous de boulon du socle avec les inserts du cabinet. Fixez le socle au cabinet avec les boulons. Serrez-les progressivement puis vérifiez que le socle est solidement attaché au cabinet. Enfoncez le pied dans le socle avant de le retourner sur le sol. (Veuillez lire les instructions ci-contre). Les pointes servent à améliorer la qualité du son et les performances des graves.

Grilles

Tous les haut-parleurs de la série Silver sont équipés de grilles recouvertes d'un tissu acoustiquement transparent. Les grilles sont maintenues en place par des aimants situés sur la grille et le cabinet (sauf sur la FX).

Pour les installer, vérifiez d'abord leur orientation (l'insigne en bas) et posez-les sur le cabinet. Les aimants les mettront naturellement en place.

Les grilles de la FX sont préalablement installées. Si vous souhaitez les enlever, retirez-les délicatement du cabinet avec le bout de vos doigts. Trois grilles différentes sont installées sur chaque cabinet.

ATTENTION : Retirez toujours les grilles avant de soulever ou déplacer les haut-parleurs.

Pointe

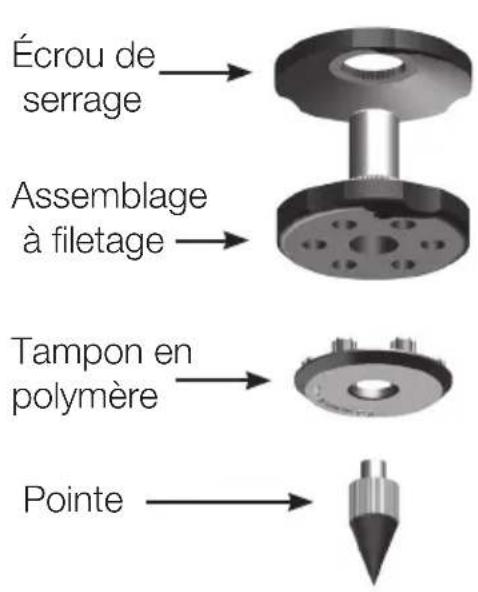

Pour sols moquette

Pour modèles à poser au sol uniquement

Les modèles de la série Silver sont livrés avec un pied adapté aux sols moquette et un tampon en polymère doux adapté pour les parquets et sols carrelés.

Écrou de serrage Assemblage à filetage Tampon en polymère Pointe

Vérifiez qu'aucun câble électrique susceptible d'être endommagé par le pied ne passe sous le tapis ou la moquette.

Le pied est entièrement assemblé et prêt à être utilisé. Il suffit simplement de le fixer au socle (ou au cabinet si vous n'utilisez pas le socle). Pour cela, vissez le pied sur les 4 inserts de filetage situés sur le dessous du socle/cabinet. Si votre tapis/ sol moquette est très épais, retirez le tampon en polymère du pied et vérifiez que la pointe traverse entièrement le tapis ou la moquette. Remettez le cabinet en place avec précaution. Placez le cabinet à l'endroit désiré puis vérifiez qu'il est bien équilibré sur tous les côtés. S'il n'est pas correctement à plat, dévissez légèrement la pointe par le bas puis vérifiez à nouveau. Continuez ce procédé jusqu'à ce que le cabinet soit parfaitement équilibré. Utilisez l'écrou de serrage sur le pied pour le maintenir en place et éviter les vibrations indésirables.

Pour sols durs et parquets

Pour modèles à poser au sol uniquement

Pour les sols durs sur lesquels l'utilisation de pointes n'est pas adaptée, il est possible d'utiliser le pied sans la pointe. Pour cela, saisissez délicatement la molette de la pointe puis tournez-la dans le sens des aiguilles d'une montre pour dévisser entièrement a pointe.

Il peut s'avérer plus facile de retirer le tampon en polymère avant de commencer à dévisser pour avoir une meilleure prise sur la pointe. Replacez le tampon avant d'effectuer l'opération d'équilibrage décrite ci-dessus.

Connexion des câbles des haut-parleurs

Connexion du fil nu

Dévissez les bornes de connexion puis faites passer le fil nu à travers le trou puis serrez le câble.

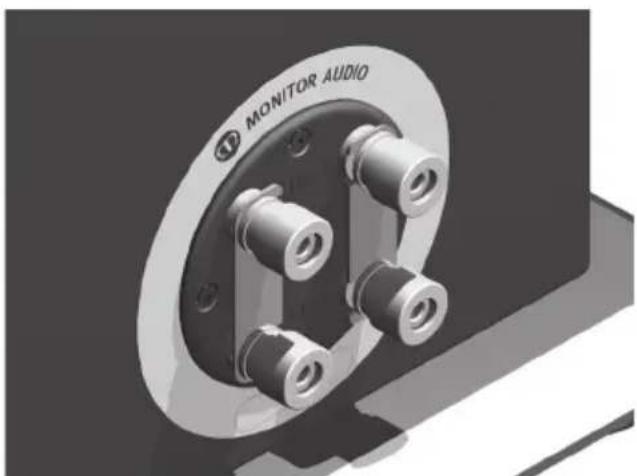

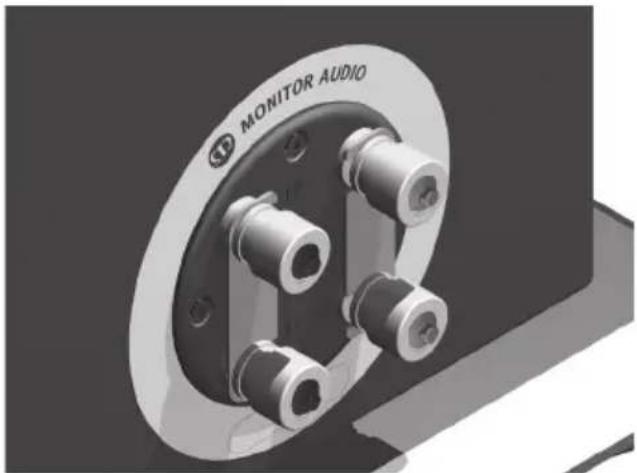

Fiches banane

Retirez les fiches plastique rouge et noire des terminaux puis insérez les fiches banane dans les trous qui apparaissent. Une lame de couteau ou un tournevis à lame plate peuvent être requis pour accéder aux fiches.

Connectez les fiches bananes et le fil nu aux terminaux. Connectez par le haut, le bas ou en diagonale (effectuez des essais pour obtenir les meilleurs résultats).

Connectez les fiches banane/ fil nu en haut et en bas des terminaux (positive à positive, négative à négative).

Laissez les liaisons de terminal en place.

Il est impératif de retirer les liaisons de terminal.

AVERTISSEMENT : Faites attention à ne pas enfoncer trop profondément les bouchons de port dans le port. Cela peut entraîner une partie de la mousse du bouchon directement dans le cabinet.

Si le haut-parleur est destiné à être installé dans une petite pièce (environ 9 m²), ou si la pièce a tendance à reproduire une réponse en basses trop accentuée, il sera alors utile d'utiliser les bouchons de port. Cependant, il est conseillé de faire des essais de positionnement avec les haut-parleurs avant d'installer les bouchon de port. Pour des performances optimales, vérifiez que le haut-parleur n'est pas trop près d'un mur ou près des coins d'une pièce (voir les suggestions en page 4 et 7).

Si l'agencement ou l'esthétique de la pièce détermine le positionnement de vos haut-parleurs ou si vous remarquez que les basses saturent, consultez le point 1 pour les enceintes Silver 1 et 2 et le point 2 pour les enceintes Silver 6, 8 et 10.

1. Nous recommandons d'utiliser les bouchons de port si les haut-parleurs bibliothèque/à pied (Silver 1 et 2) sont placés à moins de 20 cm d'un mur arrière (sur une bibliothèque ou un pied à côté d'un mur par exemple). Cela aura pour effet de réduire le « boom » des basses et permettra une reproduction sonore optimale dans cet environnement.

2. Nous recommandons d'utiliser les bouchons de port si les haut-parleurs au sol (Silver 6, 8 et 10) sont placés à moins de 45 cm d'un mur arrière. Cela aura pour effet de réduire le « boom » des basses et permettra une reproduction sonore optimale dans cet environnement.

Qu'est-ce que le « boom » des basses ?

Le « boom » (parfois appelé overhang) se produit généralement lorsque l'énergie des basses « excite » les parois de la pièce et génère une accentuation à une fréquence donnée ou un nombre de fréquences.

Lorsque vous installez les bouchons de port, l'extension générale des basses ne sera pas réduite, en revanche l'énergie/puissance des basses sera réduit autour de la fréquence de réglage du port. Ainsi, l'effet de « boom » des basses sera réduit tout en reproduisant un son clair et léger.

Il est conseillé de faire plusieurs essais.

Rodage

Les enceintes doivent être « rodées » avant d'atteindre leur efficacité optimale. Le processus de rodage de la série Silver dure environ de 60 à 70 heures d'utilisation. Pendant le rodage, nous vous conseillons de ne pas forcer les enceintes au maximum pour ne pas les endommager. Pendant ce temps, vous remarquerez que le son devient de plus en plus clair et précis.

MODEL SILVER 1	SILVER 2 SILVER 6 SILVER	8 SILVER 10 SILVER	Cange Silver FX
Format du système	2 voies 2 voies 2 voies et demi 3 voies 3 voies 2 voies (M - T - M) 2 voies
Response en fréquence	45 Hz - 35 KHZ 40 Hz - 35 KHZ 35 Hz - 35 KHZ 32 Hz - 35 KHZ 30 Hz - 35 KHZ 45 Hz - 35 KHZ 60 Hz - 35 KHZ
Sensible (1W@1M)	8 Ohms 8 Ohms 8 Ohms 4 Ohms 4 Ohms 8 Ohms & Ohms
Impédance nominal	100 W 120 W 150 W 200 W 250 W 150 W 85 W
Pissance nominale (RMS) en Walt	40 - 100 W	40 - 120 W	60 - 150 W	80 - 200 W	60 - 150 W	40 - 85 W
Reglages d'ampiti conesillées (RMS)	Bass Reflex. Technologie de port Hive40	Bass reflex. Technologie de port Hive double	Bass reflex. Technologie de port Hive double	L.F.: 700 Hz MF/HF: 2,7KHZ	L.F./M.F.: 550 Hz MF/HF: 2,7KHZ	2,6KHZ 2,2KHZ
Agilement des basses	3,0 KHZ	2,04HZ	Haut-pariet medium grave 1 x 6" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x "4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RSP Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x "4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RSP Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-parietMedium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x"4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" RST Haut-pariet Medium 1 x 4" R ST	Silver 2 Silver 6 Silver	8 Silver 10 Silver	Cange Silver FX
Fréquence de crossover	3,0 KHZ	2,04HZ	Haut-pariet medium grave 1 x 6" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 1 x 4" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST HAT-pariet medium/grave 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST HAT-pariet medium/grave 2 x 6" RST Haut-pariet medium 2 x 6" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x"4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" RST Haut-pariet medium 2 x "4" R ST	Silver 2 Silver 6 Silver	8 Silver 10 Silver	Cange Silver FX
Contlement d'ultide, detertainment	1 x 6" RST Haut-pariet medium/grave Tweeter a divine doa C-CAM 1 x 1" (25 mm) Tweeter a divine doa C-CAM 1 x 1" (25 mm) Tweeter a divine doa C-CAM 1 x 1" (25 mm) Tweeter a divine doa C-CAM 1 x 1" (25 mm) Tweeter a divine doa C-CAM 1 x 1" (25 mm) Tweeter a divine doa C-CAM 1 x 1" (25 mm)\( \mathrm{C - CAM} = 1 \times {1}^{*} \mathrm{C - CAM} = 1 \times {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {1}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2} ^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} \mathrm{C - CAM} = {2}^{*} <\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathrm{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C -CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathfrak{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C -AM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathsf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - AM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbb{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathbf{C - CAM}<\mathcal{O}[O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O][O]	Silver 2 Silver 6 Silver	8 Silver 10 Silver	Cange Silver FX
Fréquence de crossover	3,0 KHZ	2,04HZ	Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/venge 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut- pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 4" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/
Contlement d'ultide	1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6" RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 1 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",RST Haut-parie Medium/grave 2 x 6",
Dimensions d'ubainet (sans la guille, les tempimaux et le sociale) (H x L x P)	312 x 185 x 240 mm Haiti Pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/grave 1 x 1" RST Haut-pariet medium/
Dimensions exterme (terminaux et grille) (H x L x P)	312 x 185 x 270 mm Haiti Pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave2 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-parietmedium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6" RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 1 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-parietmedium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"RST Haut-pariet medium/grave 2 x 6"KHZ	Silver 2 Silver 6 Silver	8 Silver 10 Silver	Cange Silver FX

MONITOR AUDIO®

design for sound

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

Angleterre

Tél : [phone]

Fax : [phone]

E-mail: [e-mail]

monitoraudio.com

Conçu et élaboré au Royaume-Uni,

fabriqué en Chine

© 2013. Version 1
