MANUAL DE UTILIZADOR Silver 6 MONITOR AUDIO

Configuração do interruptor Silver FX 75

Posicionamento de 2 canais 77

Configurar o Silver FX 77

Fixar o Silver FX a uma parede 78

Fixação do rodapé 78

Grelhas 78

Pé com espigão 79

Para chãos alcatifados 79

Para chãos de madeira/duros 79

Ligar os cabos dos altifalantes 80

Ligação dos fios descarnados 80

Fio simples 80

Fichas "banana" 80

Fio duplo/Biamplificação 80

Tampões des portas 81

Rodagem 81

Especificações 82

Introdução

Tendo como ponto de partida o extraordinário sucesso do RX, a mais recente Série Silver faz evoluir a arte do desenvolvimento de altifalantes do mercado intermédio com novos modelos e tecnologias. As características introduzidas pelos altifalantes das prestigiadas séries Platinum e Gold foram aperfeiçoadas, tendo sido incorporadas inovações recentes ao nível da engenharia de controladores numa nova série Silver expandida. Enquanto os modelos Silver 1, 2, 6, Centre e FX conservam o formato dos seus antecessores, o Silver 8 passa a ter um design de três vias completas e, novidade na família Silver, o Silver 10 oferece um formato de altifalante de chão aumentado, dotado de controladores de graves de 8" (200 mm) para uma resposta mais profunda e mais dinâmica e consistente em salas de maiores dimensões.

Novos controladores de sons graves e médios

Ao contrário dos cones convencionais, que incorporam uma abertura central para a bobina de voz, os cones ondulados C-CAM® RST® (Rigid Surface Technology) utilizados pela Série Silver têm a forma de um prato radiante ininterrupto contínuo com uma potência e área inerentemente superiores. A bobina de voz fica situada por baixo e está ligada a um motor maior através de um inovador mecanismo de transmissão mais eficiente.

Além disso, os modelos Silver 8 e 10 possuem um controlador de médias frequências de 4" (100 mm) recém-desenvolvido que funciona na sua própria caixa amortecida e otimizada para fornecer médias frequências fiéis. Dispõe de uma bobina de voz curta "saliente" em relação ao intervalo magnético para garantir que a bobina permanece constantemente dentro do intervalo a fim de fornecer uma modulação substancialmente reduzida e distorção extremamente baixa.

Novo tweeter

A distorção da compressão do ar na parte posterior da cúpula de um tweeter foi eliminada graças ao novo design de tweeter C-CAM de 25 mm da Série Silver, que ventila para o interior de uma câmara grande de carga posterior, produzindo uma ressonância muito mais baixa e um amortecimento global mais eficiente. A frequência de resposta de novo tweeter é mais precisa nas frequências mais baixas para assegurar uma transferência mais suave e mais natural com o controlador de médios/graves. Entretanto, a expansão de alta frequência foi melhorada e a separação reduzida através de melhoramentos na geometria do cone e no mecanismo de transmissão.

Outras características do design

A nova Série Silver conserva as fixações de controlador através de um parafuso simples utilizadas pelo RX para reduzir a coloração da caixa. Cada parafuso atua como uma braçadeira rígida, mas também elimina a necessidade de fixações convencionais do controlador, desassociando eficazmente o controlador e o defletor frontal para eliminar uma fonte de ressonância adicional.

NOTA: No caso de este parafuso se soltar com o tempo, ou de se ter solto durante o transporte, utilize a chave sextavada fornecida para reapertar o parafuso. Basta dar um quarto de volta após a pressão ter sido removida pelo parafuso.

Evoluindo a partir do Platinum, a tecnologia de porta HiVe da Monitor Audio é incorporada em todos os modelos de subwoofer, exceto Centre, FX e W12. A HiVe utiliza um design estriado direito para acelerar o fluxo de ar e reduzir a turbulência, de modo a fornecer graves limpos e potentes e uma resposta transitória superior. Foram utilizados condensadores de película de polipropileno e indutores de núcleo de ar e de núcleo de aço laminado nas transições para conservar a máxima integridade do sinal. Todos os modelos na nova Série Silver oferecem uma sensibilidade superior, distorção reduzida e maior impedância do que os seus antecessores, assegurando assim uma seleção mais vasta de equipamento associado.

Silver 1

O novo e compacto Silver 1 possui um controlador de sons graves/médios C-CAM® simples de 6" (150 mm) dotado da tecnologia de cone RST ondulado numa configuração clássica de monitor de duas vias. A potência de saída elevada e a saída dinâmica fazem do Silver 1 a escolha ideal para salas de pequenas a médias dimensões em sistemas estéreo de dois canais ou de cinema multicanais.

Silver 2

O Silver 2 possui um potente controlador de graves/médios RST C-CAM de 8" (200 mm) num design compacto de duas vias de montagem em suporte. A maior eficiência global e o tamanho do controlador fornecem uma excelente gama dinâmica com os graves expandidos normalmente associados a modelos de chão. A excepcional resolução, aliada a uma potência de saída elevada e a uma saída dinâmica notável, significa que o Silver 2 é adequado para salas de médias a grandes dimensões em sistemas estéreo de dois canais ou de cinema multicanais.

Silver 6

O Silver 6 incorpora um controlador de graves RST C-CAM de 6" (150 mm) e um controlador de graves/médios RST C-CAM de 6" (150 mm) numa configuração de sistema de 2,5 vias. Os controladores estão alojados em câmaras acústicas separadas no interior da caixa para fornecerem uma sintonização diferencial e garantirem uma maior eficiência e a expansão melhorada das baixas frequências. A excelente dinâmica, combinada com um caráter sonoro de ritmo natural e graves firmes e controlados, faz do Silver 6 um notável comunicador de música e áudio de filmes.

Silver 8

O Silver 8 possui um controlador de médias frequências RST C-CAM de 4" (100 mm) do Silver flanqueado por controladores de graves RST C-CAM de curso longo de 6" (150 mm). Introduzida no Silver, esta configuração especializada está otimizada para oferecer uma maior precisão numa banda de frequência crítica a fim de assegurar um enfoque e uma precisão soberbos nas médias frequências, assim como graves expandidos. A caixa mais alta e menos profunda e o amortecimento melhorado permitem uma maior flexibilidade de posicionamento na sala, enquanto a sensibilidade e a impedância superiores tornam mais fácil para o Silver 8 transmitir uma dinâmica capaz de encher a sala, mesmo em espaços maiores.

Silver 10

O Silver 10 é um modelo completamente novo, compreendendo uma configuração de três vias num sistema de torre de chão de grandes dimensões. No Silver 10, o controlador de médias frequências RST C-CAM de 4" (100 mm) está flanqueado por controladores de graves de curso longo RST C-CAM de 8" (200 mm). O design acústico é semelhante ao do Silver 8, mas o tamanho otimizado do controlador significa que o 10 está equipado para dinamizar as salas de maiores dimensões com áudio de banda larga naturalmente explícito a partir de fontes de música e filmes.

Silver Centre

O compacto Silver Centre apresenta controladores de graves/médios duplos RST C-CAM de 6" (150 mm) numa configuração familiar de médio/tweeter/médio. O Silver Centre foi otimizado para corresponder ao caráter tonal dos seus companheiros da gama Silver a fim de garantir um palco sonoro frontal contínuo em aplicações multicanais.

Silver FX

O design de defletor angular de perfil discreto do novo altifalante de som surround Silver FX incorpora um controlador de graves/médios simples RST C-CAM de montagem frontal de 6" (150 mm) e tweeters duplos C-CAM montados lateralmente. Pode ser montado à face em paredes laterais ou posteriores e as suas características de dispersão alteradas com um simples interruptor para funcionamento dipolar ou bipolar.

Configuração

As ilustrações nas páginas seguintes mostram o posicionamento ideal e algumas disposições de salas sugeridas para aplicações de AV. Para obter conselhos sobre a configuração de um sistema de 2 canais, consulte a página 7.

Os altifalantes de chão e de montagem em suporte frontais, e em alguns casos posteriores, devem ser posicionados a uma distância aproximada de 1,8 a 2,5 m (6 a 9 pés) entre eles e a cerca de 25 cm (10 polegadas) da parede.

Durante a reprodução de música, se o som tiver demasiados graves ou houver um "boom" dos graves vindo da sala, afaste-os mais um pouco das paredes posteriores/ laterais. Se isto não for possível, experimente os tampões das portas fornecidos (não incluídos nos modelos Silver FX ou Centre). Consulte a página 11.

O Centre deve ser posicionado de modo a apontar para si na sua posição de visualização e aproximadamente à altura do ouvido. Se estiver abaixo ou acima da altura do ouvido, utilize pés de borracha (pés pequenos incluídos) para incliná-lo ligeiramente.

O FX deve ser posicionado de acordo com as ilustrações abaixo e aproximadamente 60 cm (2 pés) acima da altura do ouvido quando estiver na sua posição de audição. Consulte a página 7 para mais informações.

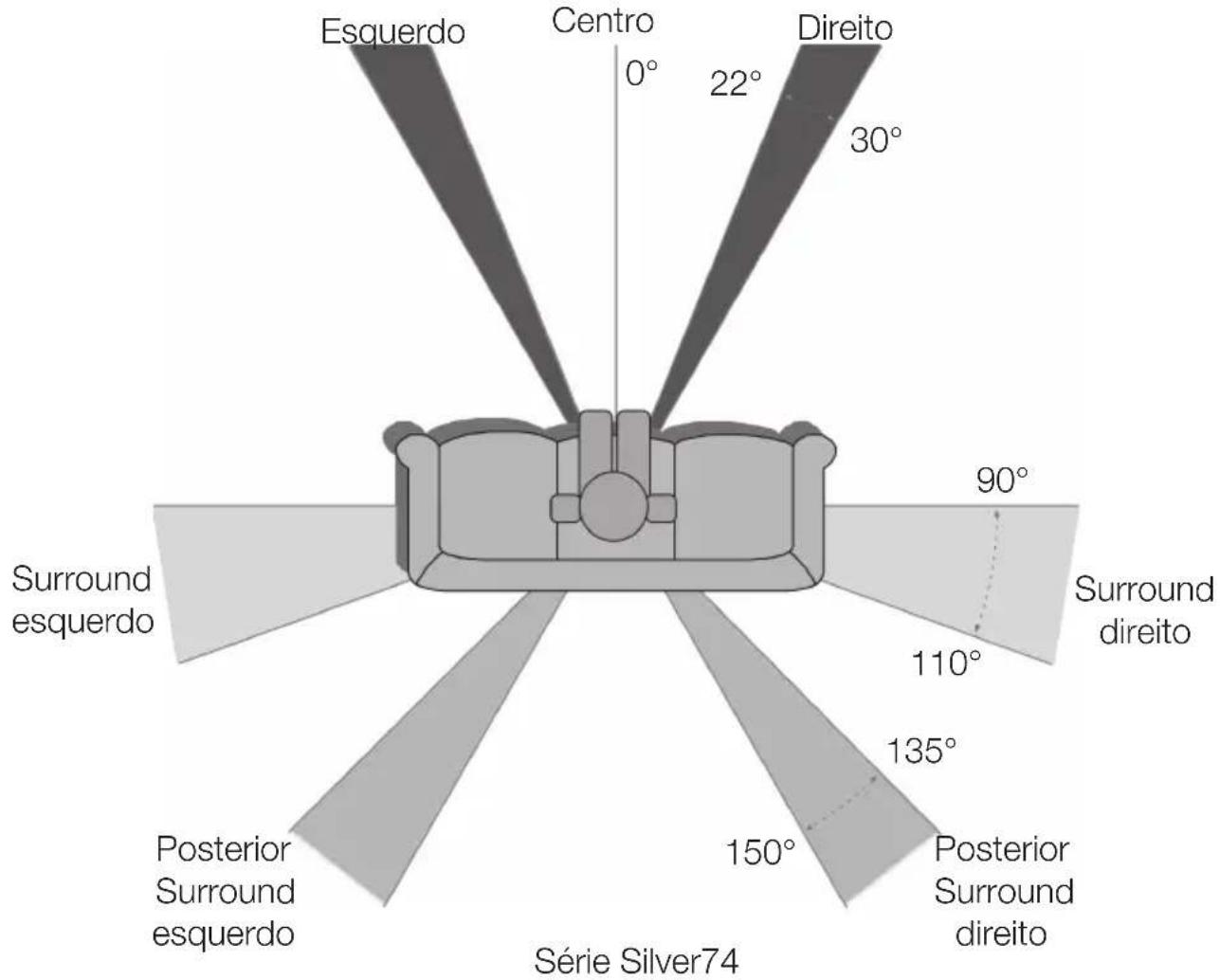

Posicionamento ideal dos altifalantes de AV

Esquerdo Centro 22° Direito 30° 90° Surround esquerdo 110° 135° Posterior Surround esquerdo 150° Posterior Surround direito Série Silver74

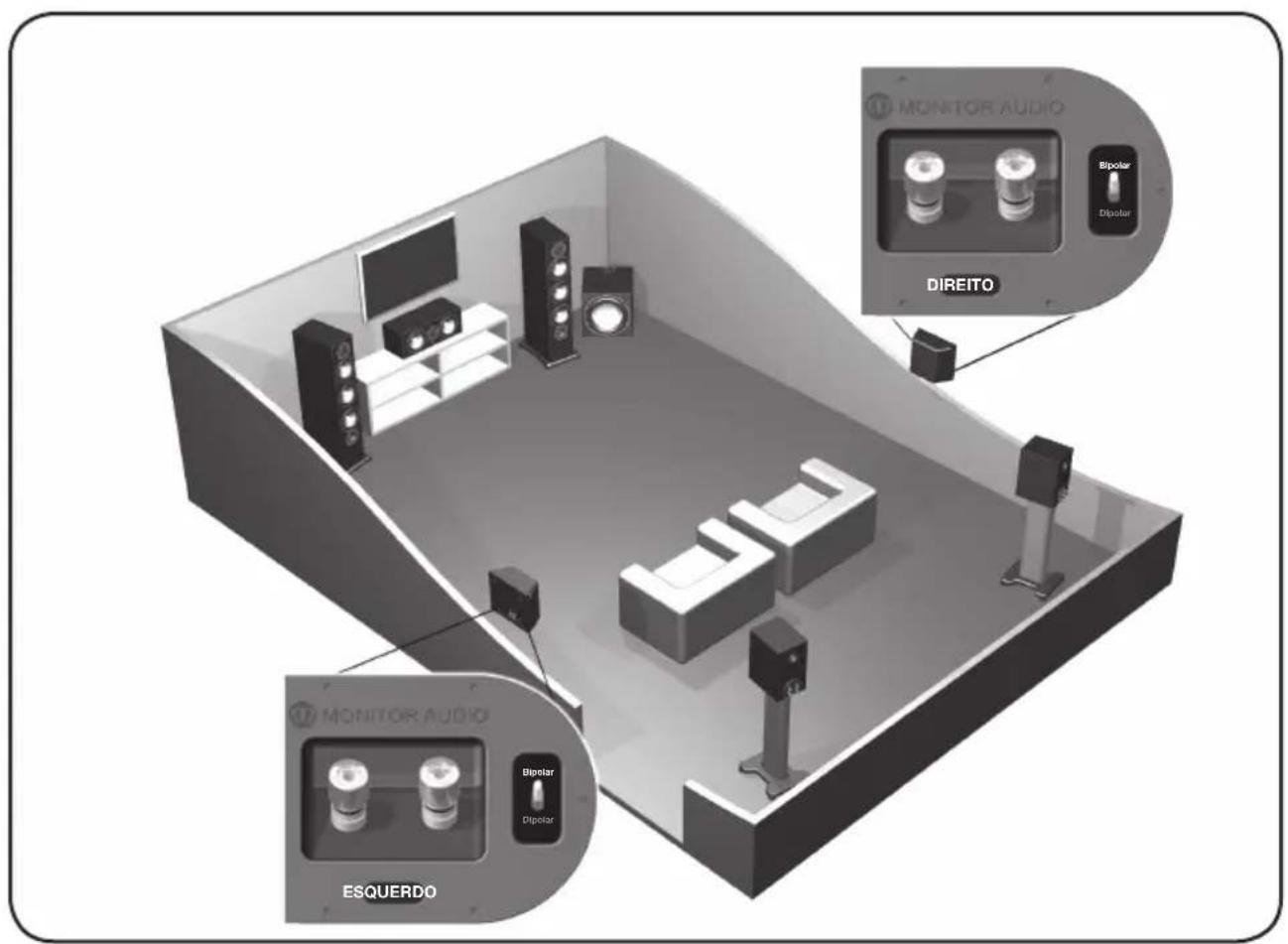

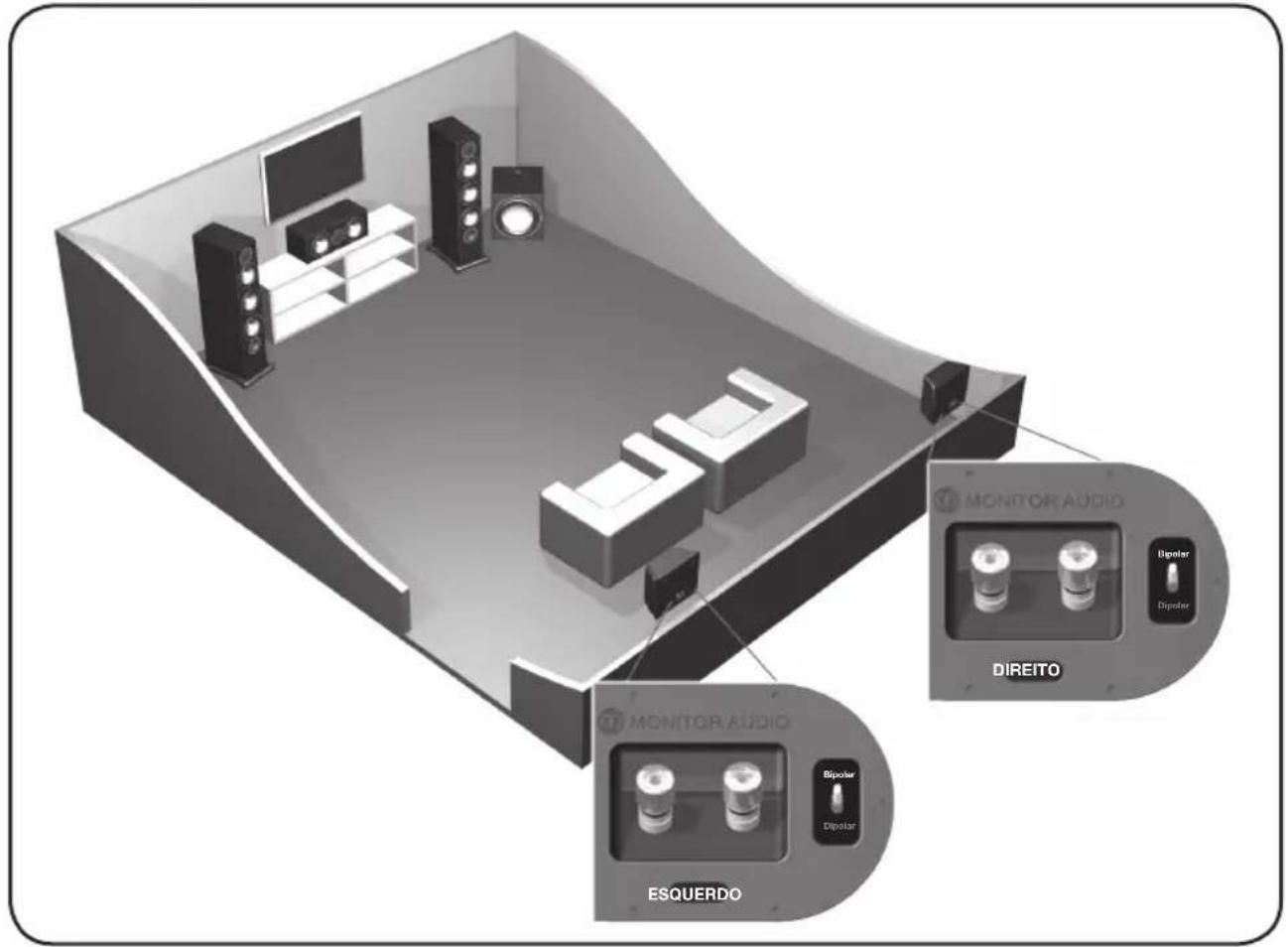

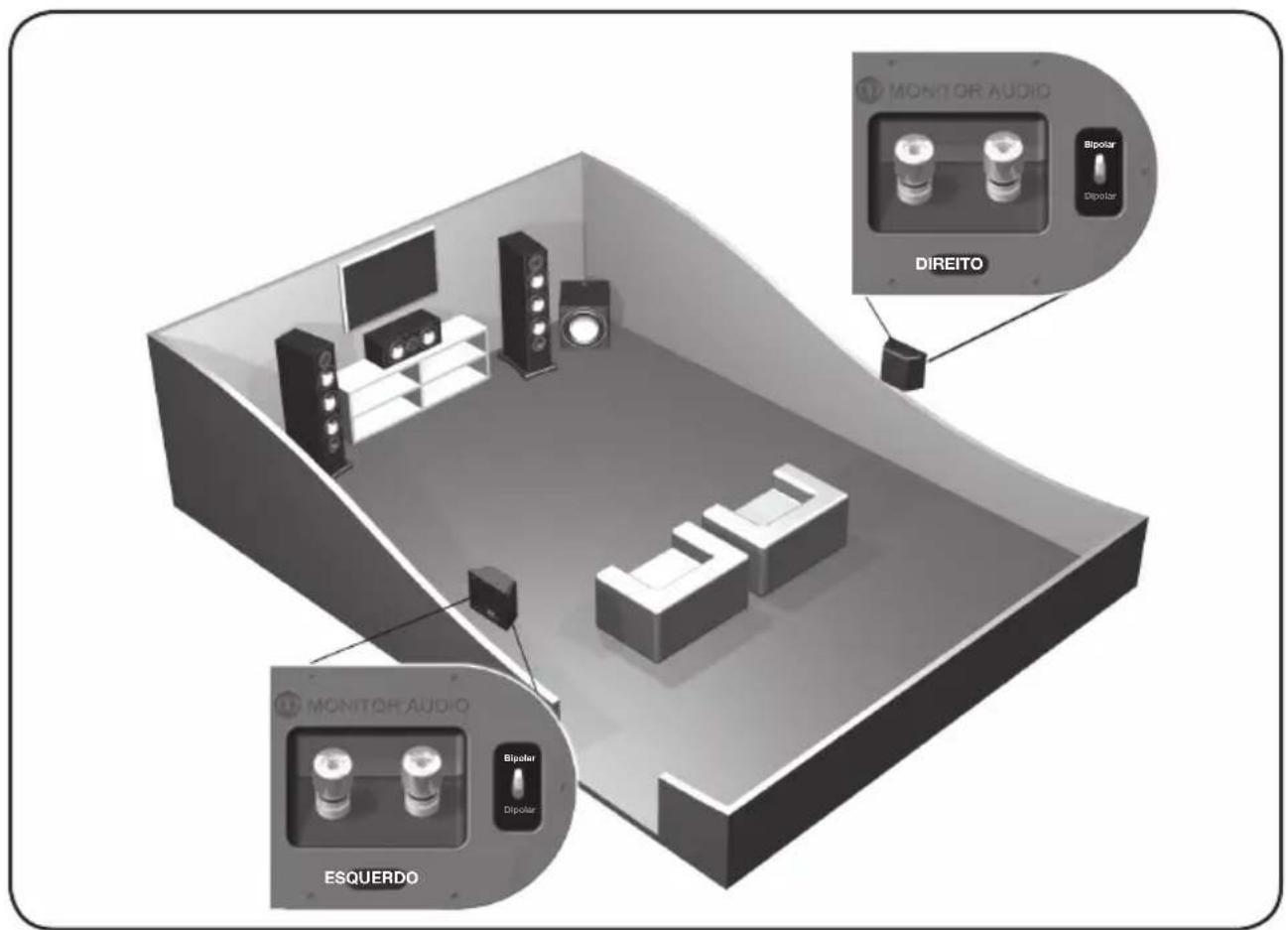

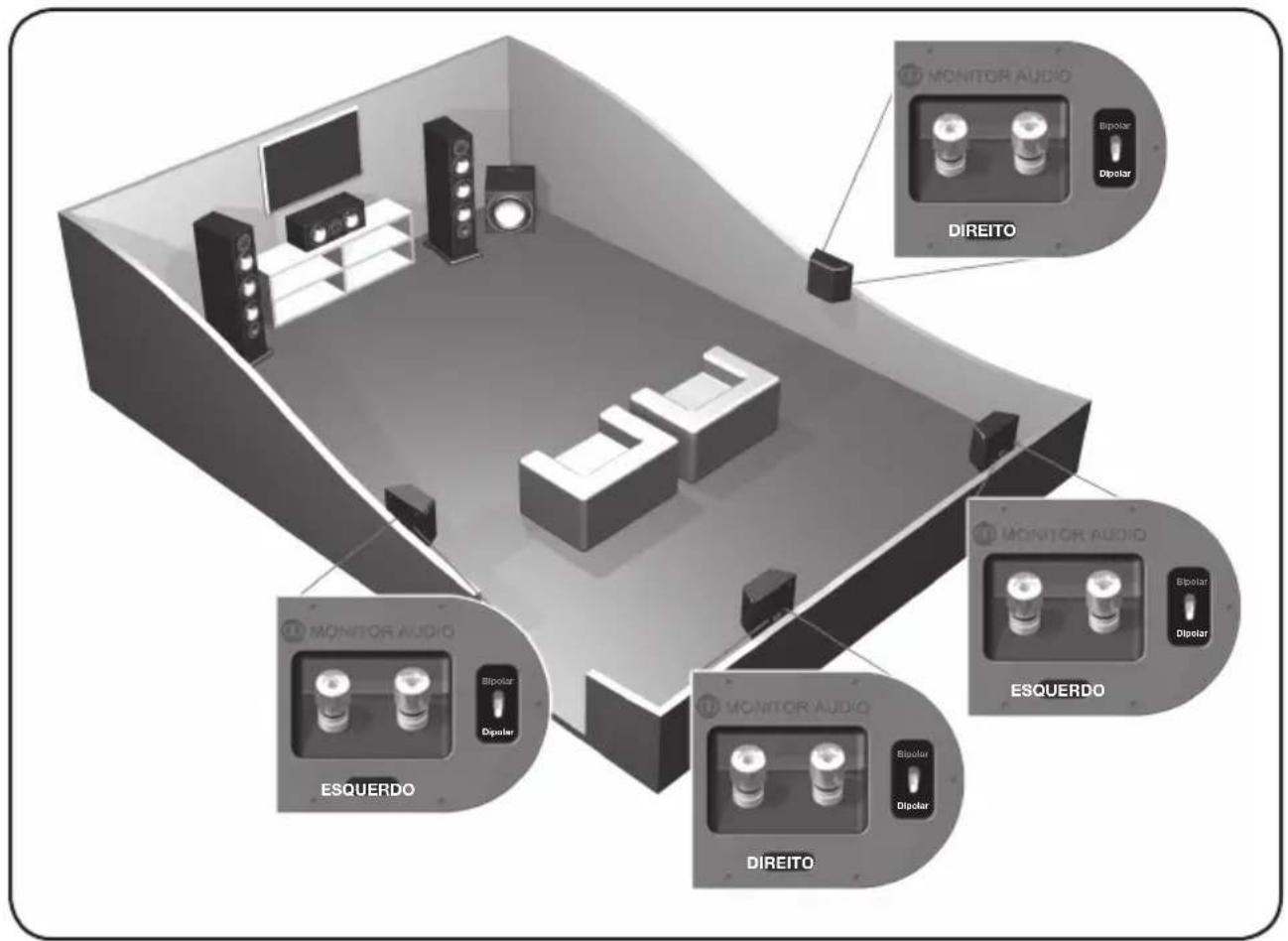

Configuração do interruptor Silver FX

MONITOR AUDIO DIREITO MONITOR AUDIO Bipolar Dipolar ESQUERDO

MONITOR AUDIO Bipolar Dipolar DIREITO MONITOR AUDIO Bipolar Dipolar ESQUERDO

MONITOR AUDIO Bipolar Dipolar DIREITO MONITOR AUDIO Bipolar Diopolar ESQUERDO

MONITOR AUDIO Bipolar Dipolar DIREITO MONITOR AUDIO ESQUERDO Bipolar Dipolar MONITOR AUDIO ESQUERDO Bipolar Dipolar DIREITO

Série Silver76

Posicionamento de 2 canais

Para a utilização num sistema de 2 canais, a posição de audição e os altifalantes devem formar um triângulo equilátero. Os altifalantes devem ser posicionados aproximadamente entre 1,8 a 3 m (6 a 10 pés) de distância entre eles. De preferência, devem estar a uma distância de 20 a 45 cm (8 a 18 polegadas) das paredes posteriores e a 1 m (3 pés) das paredes laterais.

Recomendamos vivamente que experimente vários posicionamentos quando configurar inicialmente os altifalantes, pois os ambientes e a preferência pessoal diferem consoante a instalação. Se não houver graves suficientes, por exemplo, tente aproximar os altifalantes de uma parede. Faça o contrário se houver demasiados graves. Consulte também as informações na página 11 referente aos tampões das portas. Se estiver a perder imagem estéreo, experimente colocá-los numa posição ligeiramente obliqua. O som deve parecer que provém do ponto central entre os altifalantes, não dos próprios altifalantes.

Configurar o Silver FX

NOTA: Quando utilizar dois pares de Silver FX num sistema 7.1, deve utilizar o altifalante Direito para o som surround posterior esquerdo e o altifalante Esquerdo para o som surround posterior direito. Isto deve-se ao faseamento do tweeter.

Os Silver FX estão emparelhados, mas compreendem, especificamente, unidades direitas e esquerdas. Estas podem ser configuradas para os modos bipolar (funcionamento normal) ou dipolar. A definição de fábrica é o modo bipolar.

No modo bipolar, todas as unidades de altifalantes (unidade de médios/graves e tweeters) estão em fase. Esta característica destina-se à configuração do FX for como um altifalante posterior/surround num sistema de canais 5.1 habitual ou, em alternativa, num sistemas de canais 7.1 sem um segundo par de FX para tarefas de som posterior/surround.

No modo dipolar, os tweeters orientados para trás estão desfasados do outro tweeter e da unidade de médios/graves. Esta configuração deve ser implementada quando utilizar os dois pares de FX como parte de um sistema de canais 7.1, com os FX posicionados nas paredes laterais e posteriores. Note que os FX são esquerdos e direitos. Isto não constitui um problema quando são utilizados no modo bipolar. É essencial posicioná-los corretamente se forem utilizados num sistema de canais 7.1. Consulte a secção sobre o posicionamento na página 4.

NOTA: Antes de passar os FX do modo bipolar para o modo dipolar, certifique-se de que os fios dos altifalantes estão desligados dos mesmos. Isto ajuda a proteger o amplificador.

Fixar o Silver FX a uma parede

CUIDADO: Deverá determinar onde o Silver FX será fixado e a estrutura da parede. Por motivos de segurança, se não estiver seguro da sua capacidade para fornecer uma fixação segura, não tente fixar estes altifalantes à parede e solicite os serviços de um técnico competente e qualificado.

CUIDADO: Certifique-se de que não existem tubos de água ou cabos de eletricidade a passar por trás da posição onde serão fixados os suportes de parede. Trabalhe a partir de degraus seguros e evite fios pendurados.

Não fornecemos parafusos e tomadas de fixação à parede com o FX. Utilize fixações adequadas para o tipo de construção da parede na qual o FX será fixado.

Para fixar o FX à parede, recomendamos que utilize o modelo de fixação à parede incluído na caixa da embalagem.

Fixação do rodapé

Apenas modelos de chão

Os modelos Silver 6, 8 e 10 são fornecidos com rodapés para melhorar a estabilidade e a resposta acústica. Os rodapés são fixados na respetiva posição com os parafusos M10 incluídos. Não são essenciais em caso de falta de espaço. Se optar por não utilizar os rodapés, encaixe os pés com espigões diretamente na caixa.

Antes de montar os rodapés, certifique-se de que não há quaisquer objetos duros/afiados no chão. Para colocar o rodapé, rode a caixa ao contrário de forma que o fundo fique virado para cima. Coloque o rodapé na caixa certificando-se de que está orientado corretamente e alinhe os furos dos parafusos com os encaixes na caixa. Fixe o rodapé à caixa com os parafusos. Aperte-os gradualmente de início e certifique-se de que o rodapé está fixado firmemente na caixa. Encaixe os pés no rodapé antes de voltar a endireitar o altifalante. (Leia as instruções ao lado.) Os espigões servem para melhorar a qualidade do som e o desempenho dos graves.

Grelhas

Todos os altifalantes da Série Silver incluem grelhas cobertas com tecido acusticamente transparente. As grelhas são mantidas na posição de forma invisível por ímanes tanto na grelha como na caixa (exceto no modelo FX).

Para encaixá-las, certifique-se de que estão orientadas corretamente (emblema no fundo) e aproxime-as da caixa. Os ímanes devem em seguida puxá-las para a posição correta.

O modelo FX vem com as grelhas montadas de fábrica. Caso pretenda removê-las, afaste-as cuidadosamente da caixa com as pontas dos dedos. Existem três grelhas diferentes montadas em cada caixa.

CUIDADO: Remova sempre as grelhas antes de levantar ou mover os altifalantes.

Pé com espigão

Para chãos alcatifados

Apenas modelos de chão

O pé com espigão da Série Silver incorpora um espigão para a utilização em chãos alcatifados, assim como uma almofada de polímero macia para a utilização em chãos de madeira ou ladrilho.

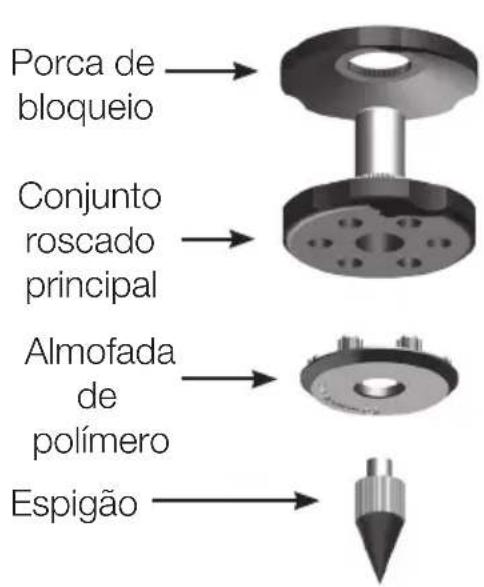

Porca de bloqueio Conjunto roscado principal Almofada de polímero Espigão

Certifique-se de que não há fios escondidos por baixo do tapete que possam ser danificados pelos espigões.

O pé é fornecido completamente montado para a utilização em chãos alcatifados. Basta fixá-lo no rodapé (ou na caixa, caso opte por não utilizar o rodapé). Para tal, aparafuse os pés completamente nos quatro encaixes roscados situados na parte inferior do rodapé/caixa. Se o seu tapete tiver um pelo muito grosso, remova a almofada de polímero macia do pé para garantir que o espigão atravessa o tapete até ao chão. Com um grande cuidado, endireite a caixa. Coloque a caixa na posição pretendida

e verifique se está nivelada em todos os lados. Se estiver ligeiramente desnivelada, desaparafuse o espigão no ponto mais baixo e verifique novamente. Continue este processo até que a caixa esteja completamente nivelada. Utilize a porca de bloqueio no pé para fixá-lo no sítio e evitar quaisquer vibrações indesejáveis.

Para chãos de madeira/duros

Apenas modelos de chão

Para a utilização em chãos duros ou onde os espigões não sejam adequados, é possível utilizar o pé sem o espigão. Para utilizar o pé desta forma, segure cuidadosamente na parte serrilhada do espigão e rode-o no sentido anti-horário até desapertar o espigão completamente.

Poderá ser mais fácil remover primeiro a almofada de polímero para aumentar o ponto de apoio no espigão. A almofada deve ser recolocada antes de realizar a operação de nivelamento descrita acima.

Ligar os cabos dos altifalantes

Ligação dos fios descarnados

Desaparafuse os bornes de ligação e passe o fio descarnado através do furo de passagem, apertando em seguida os bornes de ligação para prender o fio na posição.

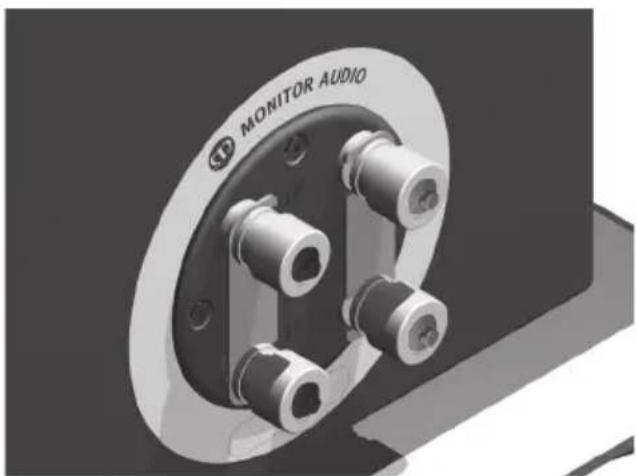

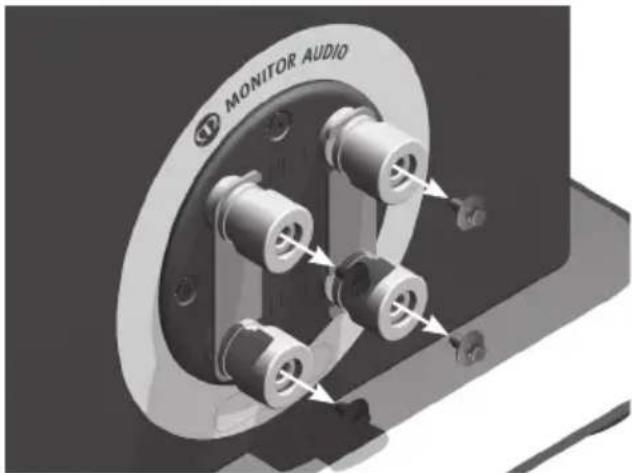

Fichas "banana"

Remova os tampões de plástico vermelhos e pretos dos terminais e insira as fichas "banana" nos furos a descoberto.

Poderá ser necessário utilizar uma chave de fendas de ponta chata para aumentar o ponto de apoio nas fichas.

Ligue as fichas "banana"/fio descarnado aos terminais. Ligue ao terminal superior, inferior ou diagonalmente (recomendamos que experimente várias ligações para conseguir os resultados pretendidos).

MONITOR AUDIO

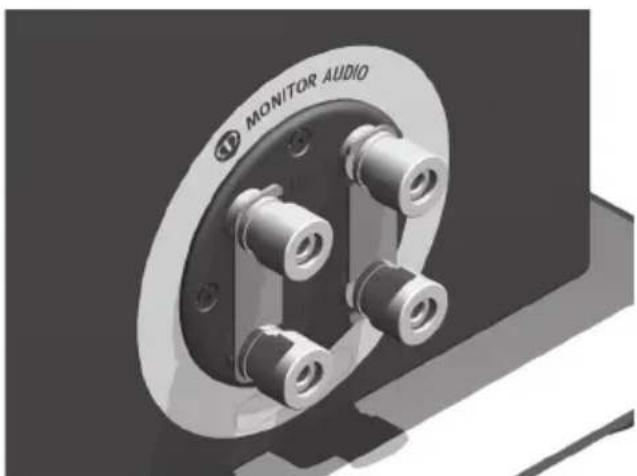

Fio duplo/Biamplificação

Ligue as fichas "banana"/fio descarnado aos terminais superior e inferior (polo positivo a positivo e polo negativo a negativo).

Conserve as ligações dos terminais nas respetivas posições.

As ligações dos terminar DEVEM ser removidas.

ATENÇÃO: Deve ter cuidado para não inserir demasiado os tampões nas portas, caso contrários os tampões de espuma poderão perder-se no interior da caixa.

Se o altifalante for instalado numa sala pequena, normalmente de 9 m ^2 (80 pés ^2 ), ou numa sala conhecida por reproduzir uma resposta acentuada dos graves, poderá ser aconselhável instalar tampões das portas. No entanto, recomendamos que experimente vários posicionamentos do altifalante na sala antes de instalar os tampões. Para otimizar o desempenho de um altifalante, certifique-se de que não está posicionado demasiado perto de uma parede ou perto dos cantos de uma sala (consulte as sugestões nas páginas 4 e 7).

Se a estética ou disposição da sala pré-determinar o posicionamento dos altifalantes, ou na presença de graves acentuados, avance e leia o ponto 1 para os modelos Silver 1 e 2 e o ponto 2 para os modelos Silver 6, 8 e 10.

1. Quando altifalantes de montagem em prateleira/suporte (Silver 1 e 2) estiverem posicionados a menos de 20 cm (8 polegadas) de uma parede posterior (tal como numa prateleira, posicionados numa caixa ou num suporte próximo de uma parede), recomendamos a instalação dos tampões das portas. Isto reduzirá o "boom" dos graves e ajudará os altifalantes a reproduzir o seu melhor desempenho nestas condições ambientais.
2. Quando altifalantes de chão (Silver 6, 8 e 10) estiverem posicionados a menos de 45 cm (18 polegadas) de uma parede posterior, recomendamos a instalação dos tampões das portas. Isto reduzirá o "boom" dos graves e ajudará os altifalantes a reproduzir o seu melhor desempenho nestas condições ambientais.

O que é o "boom" dos graves?

O "boom" dos graves (por vezes referido como ressalto) geralmente ocorre quando a energia de graves do altifalante "excita" os modos da sala e causa uma acentuação numa determinada frequência, ou número de frequências.

Quando instalar tampões nas portas, a expansão global dos graves não será reduzida, porém a energia/saída dos graves à volta da frequência de sintonização da porta diminuirá. Isto tem o efeito de reduzir o "boom" dos graves, ao mesmo tempo que aumenta a nitidez e a agilidade aparente dos graves.

Recomendamos vivamente que experimente vários posicionamentos.

Rodagem

Os altifalantes necessitam de um certo nível de "rodagem" antes de atingirem o desempenho ideal. O processo de rodagem da Série Silver ronda as 60 a 70 horas de reprodução. Durante o processo de rodagem, recomendamos que não force os altifalantes para níveis elevados, pois isto pode danificá-los. Durante este tempo, irá notar o som a abrir e a ficar mais nítido, mais firme e muito mais controlado.

MODELLO Silver 1	SILVER 2 SILVER 6 SILVER	8 SILVER 10 SILVER Center Silver FX
Formato do sistema	2 vias 2 vias 2,5 was 3 vias 3 vias 2 vias (M) - T - M 2 vias
Frequeancia de resposta	45 Hz - 35 kHz 40 Hz - 35 kHz 35 Hz - 35 kHz 32 Hz - 35 kHz 30 Hz - 35 kHz 45 Hz - 35 kHz 60 Hz - 35 kHz
Sanskillidade (1 W a 1 M)	87 DB 88 DB 90 DB 90 DB 90 DB 87
Inpedeancia nominal	8 óms 8 óms 8 óms 4 óms 4 óms 8 óms 8 óms
SpL máximo	110,8 dBA (par)	112,6 dBA (par)	115,5 dBA (par)	116,8 dBA (par)	117,8 dBA (par)	112,5 dBA
Requisitos recomendados do amplifier (RMS)	40-100 W	40-120 W	60-150 W	80-200 W	80-200 W	60-150 W
Alhamento de graves	Reflexao de graves. Sistema de portas HIVE	Reflexao de graves. Sisterna de portas alpha HIVE	Reflexao de graves. Sistema de porta dupla HIVE	250 W	250 W	150 W
Fruegencia de transigao	3,0 kHz	2,0 kHz	BF/MF: 550 Hz MF/AF: 2,7 kHz	2,6 kHz	2,6 kHz	2,2 kHz
Complemento da unidade de transmissão	1 x RST de 6" (150 mm)" contodador de graves/malados 1 x Weeter C-CMA de água ouada de 1" (25 mm)" contodador de graves/malados 1 x Weeter C-CMA de água ouada de 1" (25 mm)" contodador de graves/malados 1 x Weeter C-CMA de água ouada de 1" (25 mm)" contodador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contodador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contodador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contodador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contolador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contolador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contolador de graves/malados 1 x Weeter C-CMA de agua ouada de 1" (25 mm)" contolador de graves/malados 1 x Weeter C-GAA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUII DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIADEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEGUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUI A DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA E DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA ENDEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA EDEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA ENDESUE DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA INDEUE DOGARDE e PES (4x L x P)	59569 (t156 doz)	9 mg (t156 doz)	16.5kg (40lb oz)	23.38kg (57lb oz)	26.08kg (21lb oz)	5.1kg (11lb oz)
Peso (cada)	6.956kg (t156 doz)	9 mg (t156 doz)	16.5kg (40lb oz)	23.38kg (57lb oz)	26.08kg (57lb oz)	5.1kg (11lb oz)
Dimensões externas (incluindo rodarpe e pes) (4x L x P)	N/D	936 x 245 x 300 mm 367/8 x 95/8 x 117/8 x 97/8 pol.	102/1 x 245 x 360 mm 407/8 x 95/8 x 117/8 x 97/8 pol.	367/8 x 95/8 x 117/8 pol.	367/8 x 95/8 x 117/8 pol.	N/D
Dimensões externas (incluindo rodarpe e pes) (4x L x P)	312 x 185 x 275 mm 12.656 x 75/6 x 101/16 pol.	375 x 230 x 335 mm 347/8 x 75/6 x 101/16 pol.	885 x 185 x 275 mm 393/8 x 75/6 x 101/16 pol.	1000 x 185 x 335 mm 393/8 x 75/6 x 101/16 pol.	1050 x 230 x 335 mm 415/8 x 97/8 x 121/16 pol.	75/6 x 191/6 x 97/8 pol.
Dimensões externas (incluindo geriha e terminais) (4x L x P)	312 x 185 x 275 mm 12.656 x 75/6 x 101/16 pol.	375 x 230 x 335 mm 347/8 x 75/6 x 101/16 pol.	885 x 185 x 275 mm 415/8 x 97/8 x 101/16 pol.	1000 x 185 x 335 mm 393/8 x 75/6 x 101/16 pol.	1050 x 230 x 335 mm 415/8 x 97/8 x 121/16 pol.	75/6 x 191/6 x77/8 pol.
Dimensões externas (incluindo terminais) (4x L x P)	312 x 185 x 275 mm 12.656 x 75/6 x 97/8 pol.	375 x 230 x 300 mm 143/4 x 97/8 x 111/16 pol.	885 x 185 x 240 mm 393/8 x 75/6 x 97/8 pol.	1000 x 185 x 300 mm 393/8 x 75/6 x 111/16 pol.	1050 x 230 x 300 mm 415/8 x 97/8 x 111/16 pol.	75/6 x 191/6 x77/8 pol.
Disengues externas (incluindo terminais) (4x L x P)	312 x 185 x 240 mm 12.656 x 75/6 x 97/8 pol.	375 x 230 x 300 mm 143/4 x 97/8 x 111/16 pol.	885 x 185 x 240 mm 393/8 x 75/6 x 97/8 pol.	1000 X 185 x 300 mm 393/8 x 75/6 x 111/16 pol.	1050 x 230 x 300 mm 415/8 x 97/8 x 111/16 pol.	75/6 x 191/6 x77/8 pol.
Completo de transmisso	1 x RST de 6" (150 mm)" contodador de graves/malados 1 x Weeter C-CMA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA deQUIA e DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA DEQUIA
