MANUAL DE USUARIO Silver 6 MONITOR AUDIO

Per pavimenti con moquette

Posicionamiento audiovisual 60

Posicionamiento óptimo para altavoces audiovisuales 60

Configuración de conmuladores de Silver FX 61

Posicionamiento para 2 canales 63

Colocación de Silver FX 63

Fijación de Silver FX a una pared 64

Fjación de pedestal 64

Rejllas 64

Pio con punta 65

Para suelos enmoquetados 65

Para suelos duros/de madera 65

Conexión de los cables de los altavoces 66

Conexión de hilos oesnudos 66

Cableado sencillo 66

Clavias de punta cónica 66

Bicableado/blamplificación 66

Tapones de puertos 67

Rodaje 67

Especificaciones 68

Introducción

Visto el extraordinario éxito de su prototipo, el RX, la reciente serie Silver Series anticipa el desarrollo de los altavoces de gama media con nuevos modelos y tecnologías. Se han perfeccionado las funciones que ya introducían los prestigiosos altavoces de la serie Platinum y Gold, y se han incorporado a la serie Silver las últimas innovaciones en ingeniería de altavoces. Mientras que Silver 1, 2, 6, Silver Centre y Silver FX conservan el factor formal de sus predecesores, Silver 8 presenta un diseño de tres vías, y la nueva incorporación a la familia, Silver 10, ofrece un formato vertical escalonado con dos unidades de graves de 8" para lograr una respuesta más profunda, dinámica y consistente en habitaciones grandes.

Nuevas unidades de graves y gamas medias

A diferencia de los conos convencionales, que incluyen una abertura central para la bobina móvil, los conos abollonados C-CAM ^® con tecnología RST ^® (Rigid Surface Technology) de la serie Silver presentan la forma de un plato radiante ininterrumpido que, de por sí, tiene mayor fuerza y superficie. La bobina móvil va acoplada debajo de un motor más grande, formando un conjunto de altavoz más eficaz e innovador.

Además, los modelos Silver 8 y 10 cuentan con una unidad de gamas medias de 4" de reciente desarrollo que funcionan en su propia caja optimizada y amortiguada para proporcionar unas frecuencias medias de gran precisión. Tiene una bobina móvil corta que "cuelga" por debajo del entrehierro magnético para garantizar que permanezca en todo momento dentro de este, lo que reduce considerablemente la modulación y hace que la distorsión sea muy baja.

Nueva unidad de agudos

Se ha eliminado la distorsión debida a la compresión del aire en la parte trasera de la cúpula de la unidad de agudos gracias al nuevo diseño de la unidad de agudos C-CAM de 25 mm de Silver, que da a una amplia cámara de carga trasera que produce una resonancia mucho menor y una mejor amortiguación en general. La respuesta de frecuencia de la nueva unidad de agudos es más precisa a frecuencias más bajas para que la transferencia con la unidad de graves/gamas medias resulte más natural y uniforme. Al tiempo que se ha mejorado la extensión de las altas frecuencias, se ha reducido la ruptura mediante mejoras en la geometría del cono y el mecanismo del altavoz.

Otras características del diseño

A fin de reducir la coloración de la caja acústica, la nueva serie Silver sigue fijando las unidades con un solo perno, como ya se hacía en RX. Cada perno actúa como anclaje rígido, pero también elimina la necesidad de fijaciones convencionales, logrando separar la unidad y el bafle frontal y suprimir así otra fuente de resonancia.

NOTA: Si este perno acabara aflojándose con el tiempo, o si lo ha hecho durante el transporte, utilice la llave hexagonal suministrada para volver a apretarlo. Solo tiene que apretarse un cuarto de vuelta una vez que el perno comience a ofrecer resistencia.

La tecnología de puertos HiVe de Monitor Audio, evolucionada a partir de la serie Platinum, se emplea en todos los modelos de subwoofer salvo Centre, FX y W12. HiVe usa un diseño estriado recto para acelerar el flujo de aire y reducir las turbulencias con la finalidad de conseguir unos graves más potentes y nítidos y una respuesta transitoria superior. En los filtros de cruce se han empleado condensadores con película de polipropileno e inductores de núcleo de acero laminado y núcleo de aire para que la integridad de la señal sea siempre la mejor posible. Todos los modelos de la nueva serie Silver ofrecen mayor sensibilidad, menos distorsión y mayor impedancia que sus predecesores, lo cual aumenta las posibilidades de conexión con otros equipos.

Silver 1

El nuevo y compacto Silver 1 cuenta con una unidad de graves/gamas medias C-CAM® de 6" con tecnología RST de cono abollonado en una configuración clásica de control de dos vías. Por su gran potencia y rendimiento dinámico, Silver 1 es la elección ideal para habitaciones de tamaño pequeño-mediano con sistemas de cine estéreo de dos canales o multicanal.

Silver 2

Silver 2 cuenta con una potente unidad C-CAM de graves/gamas medias de 8" con tecnología RST presentada en un compacto diseño de montaje vertical de dos vías. Su tamaño y rendimiento superior general proporcionan un espacio dinámico excelente con los graves potenciados que suelen asociarse a los modelos de pie. Por su resolución excepcional, combinada con una gran potencia y un rendimiento dinámico notable, Silver 2 resulta idóneo para habitaciones de tamaño medio-grande con sistemas de cine estéreo de dos canales o multicanal.

Silver 6

Silver 6 usa una configuración de 2,5 vías para sacar partido a una unidad de graves C-CAM de 6" y otra unidad de graves/gamas medias C-CAM de 6", ambas con tecnología RST. Las unidades van dentro de cámaras acústicas separadas dentro del diseño de caja para ofrecer una sintonización diferencial que mejora el rendimiento y reduce aún más la extensión de las frecuencias bajas. Por su excelente dinámica, combinada con un carácter de sonido rítmico natural y unos graves rigurosos y controlados, Silver 6 destaca al transmitir música y audio cinematográfico.

Silver 8

Silver 8 presenta un nuevo diseño de tres vías con la unidad de gamas medias C-CAM de 4" y tecnología RST flanqueada por unidades de graves C-CAM de 6" de largo alcance con RST. Desarrollada para Silver, esta configuración especial está optimizada para lograr una mayor precisión en una banda de frecuencias crítica para producir un magnífico enfoque de gamas medias y graves potenciados. La caja acústica, más alta y menos profunda, y la amortiguación mejorada permiten una mayor flexibilidad a la hora de ubicar los altavoces, al tiempo que su mayor sensibilidad e impedancia facilitan que Silver 8 llene la habitación con su dinámica, aunque se trate de espacios más amplios.

Silver 10

Silver 10 es un modelo totalmente nuevo, que presenta una configuración de tres vías en un sistema de torre de suelo de gran tamaño. En el caso de Silver 10, la unidad de gamas medias C-CAM de 4" con tecnología RST está flanqueada por unidades de graves C-CAM de 8" de largo alcance con RST. El diseño acústico es similar al del Silver 8, pero el tamaño mejorado de la unidad permite al Silver 10 cubrir la mayor de las habitaciones con un audio de banda ancha ostensible pero natural.

Silver Centre

Silver Centre es compacto y dispone de unidades C-CAM de graves/gamas medias de 6" con tecnología RST en una disposición familiar: gamas medias-agudos-gamas medias. Silver Centre ha sido puesto a punto para emular el carácter tonal de sus compañeros de serie y para que el escenario de sonido no presente una sola fisura en aplicaciones multicanal.

Silver FX

El diseño del bafle, discretamente perfilado y angulado, del nuevo altavoz surround Silver FX incluye una unidad de graves/gamas medias C-CAM de 6" con tecnología RST en la parte frontal y dos unidades de agudos C-CAM en los laterales. Puede empotrarse en paredes laterales o traseras y sus características de dispersión cambian con tan solo accionar un conmutador que permite elegir entre funcionamiento dipolar o bipolar.

Colocación

Posicionamiento audiovisual

En las páginas siguientes se incluyen ilustraciones que muestran la posición óptima y sugieren cómo colocar las aplicaciones audiovisuales. Encontrará consejos para configurar un sistema de 2 canales en la página 7.

Los altavoces delanteros, y en algunos casos traseros, que van de pie en el suelo y sobre soportes deberían colocarse con una separación aproximada de 1,8 m - 2,5 m y estar a unos 25 cm de la pared.

Si al reproducir música, los graves suenan demasiado altos o retumban en la habitación, aléjelos de las paredes laterales/traseras. Si no es posible, pruebe con los tapones de puertos suministrados (no incluidos con Silver FX ni Silver Centre). Véase la página 11.

Silver Centre debería colocarse apuntando a la posición habitual del espectador, a una altura cercana a la del oído. Si está más bajo o alto, use algún pie de goma (se suministran pies pequeños) para angularlo ligeramente.

FX debería colocarse según las ilustraciones mostradas y aprox. a 60 cm por encima de la altura del oído en posición de escucha. Si desea obtener más información, consulte la página 7.

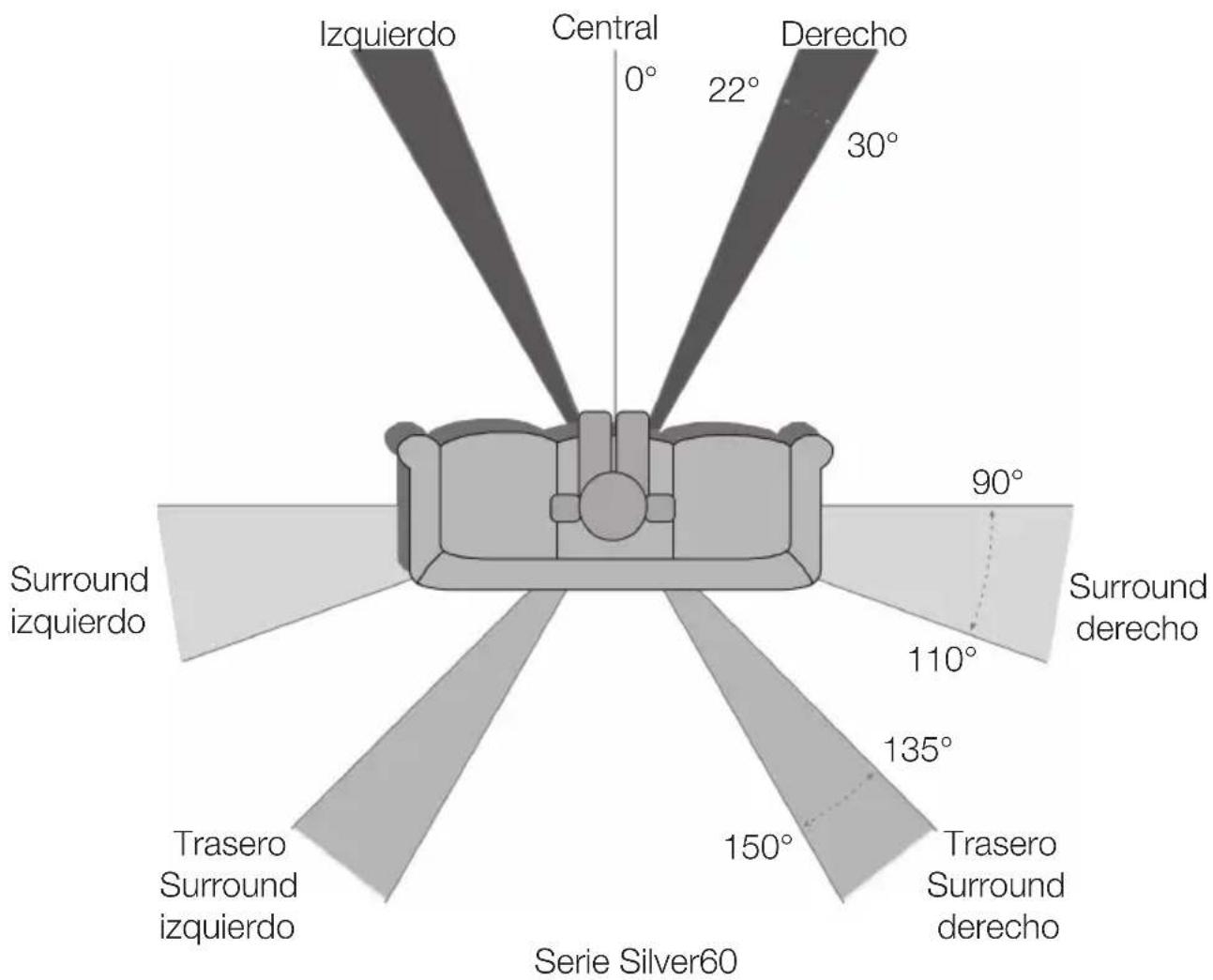

Posicionamiento óptimo para altavoces audiovisuales

Izquierdo Central 0° 22° Derecho 30° 90° Surround izquierdo 110° Surround derecho 135° Trasero Surround izquierdo 150° Trasero Surround derecho Serie Silver60

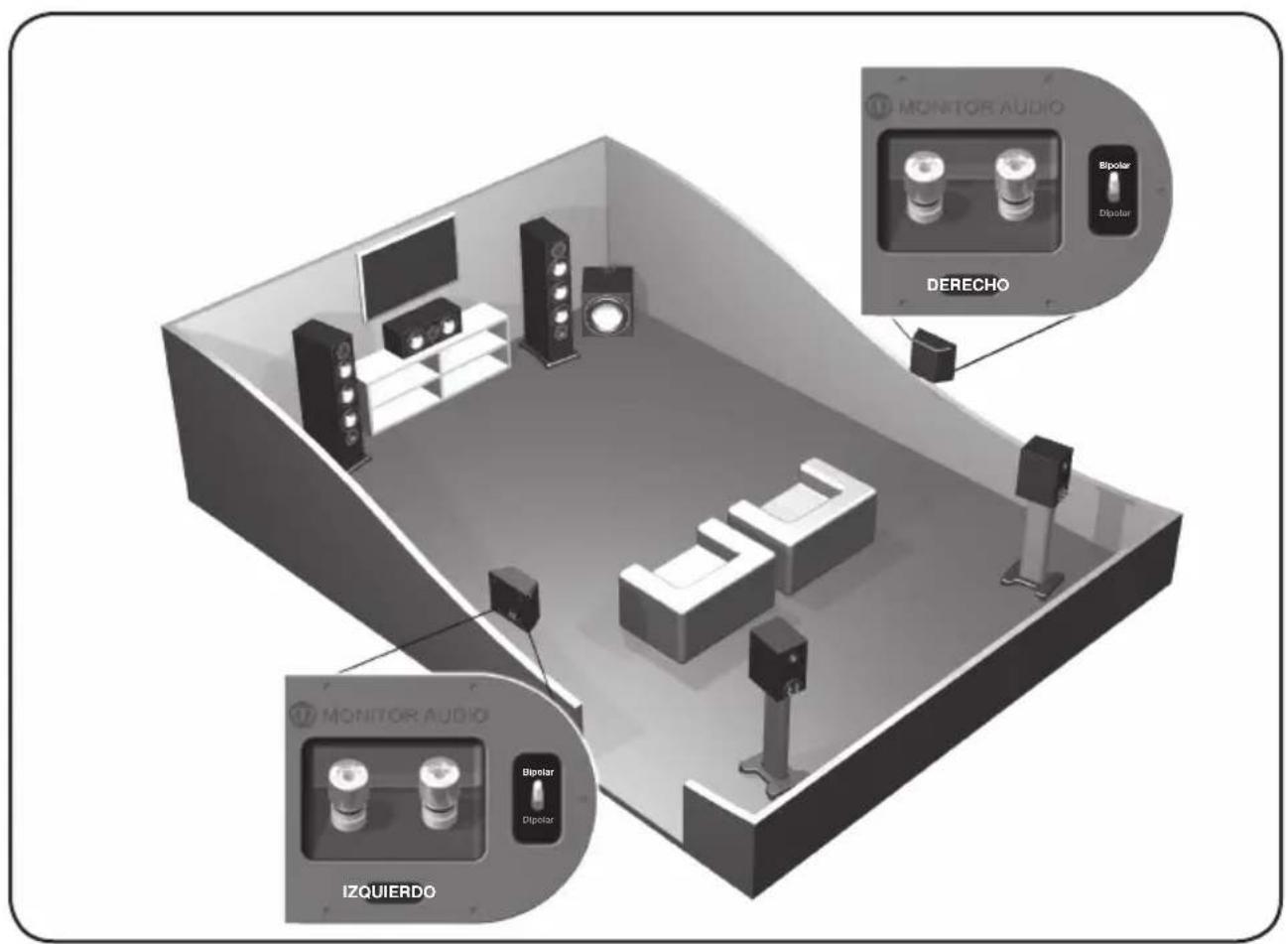

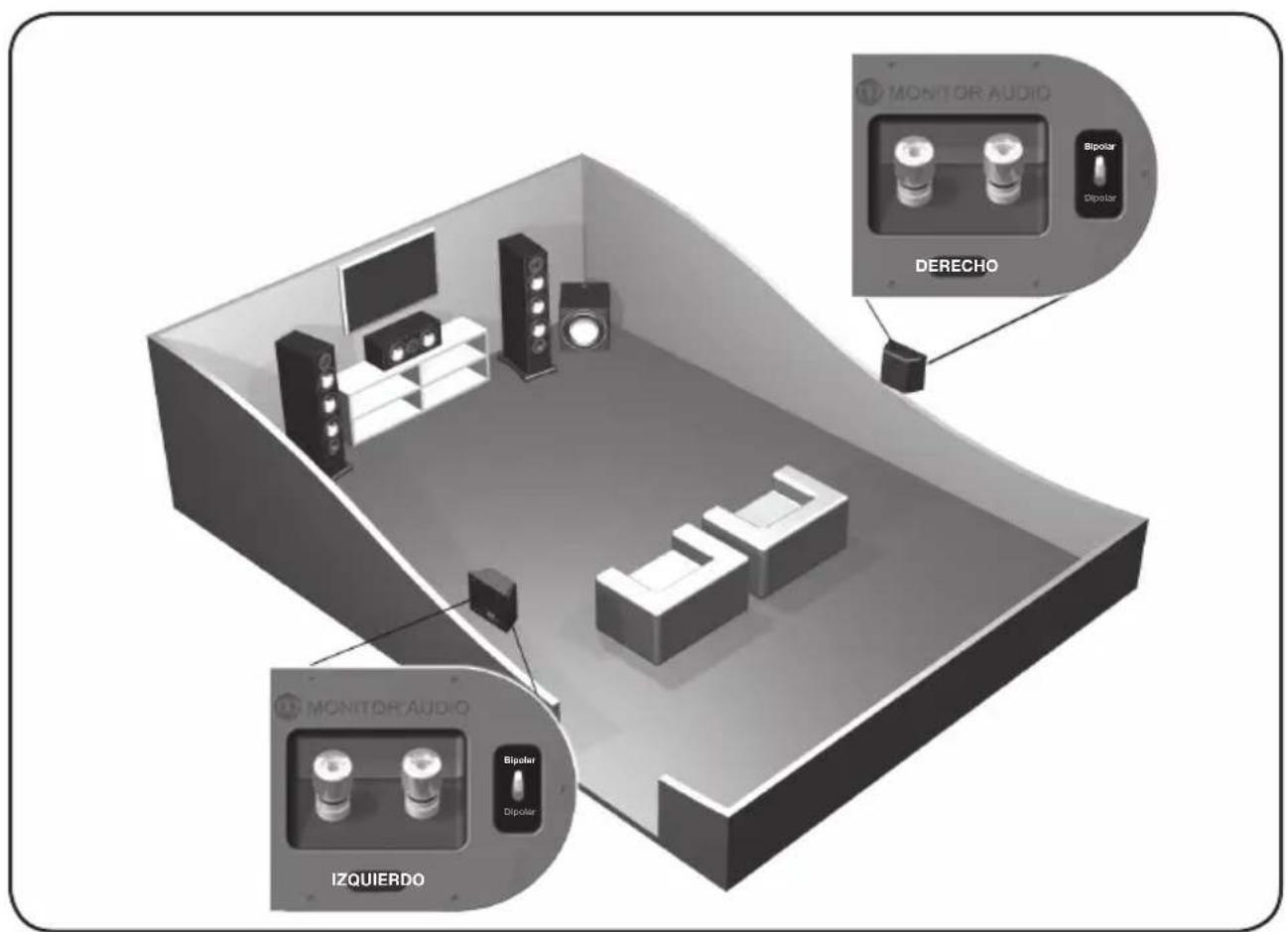

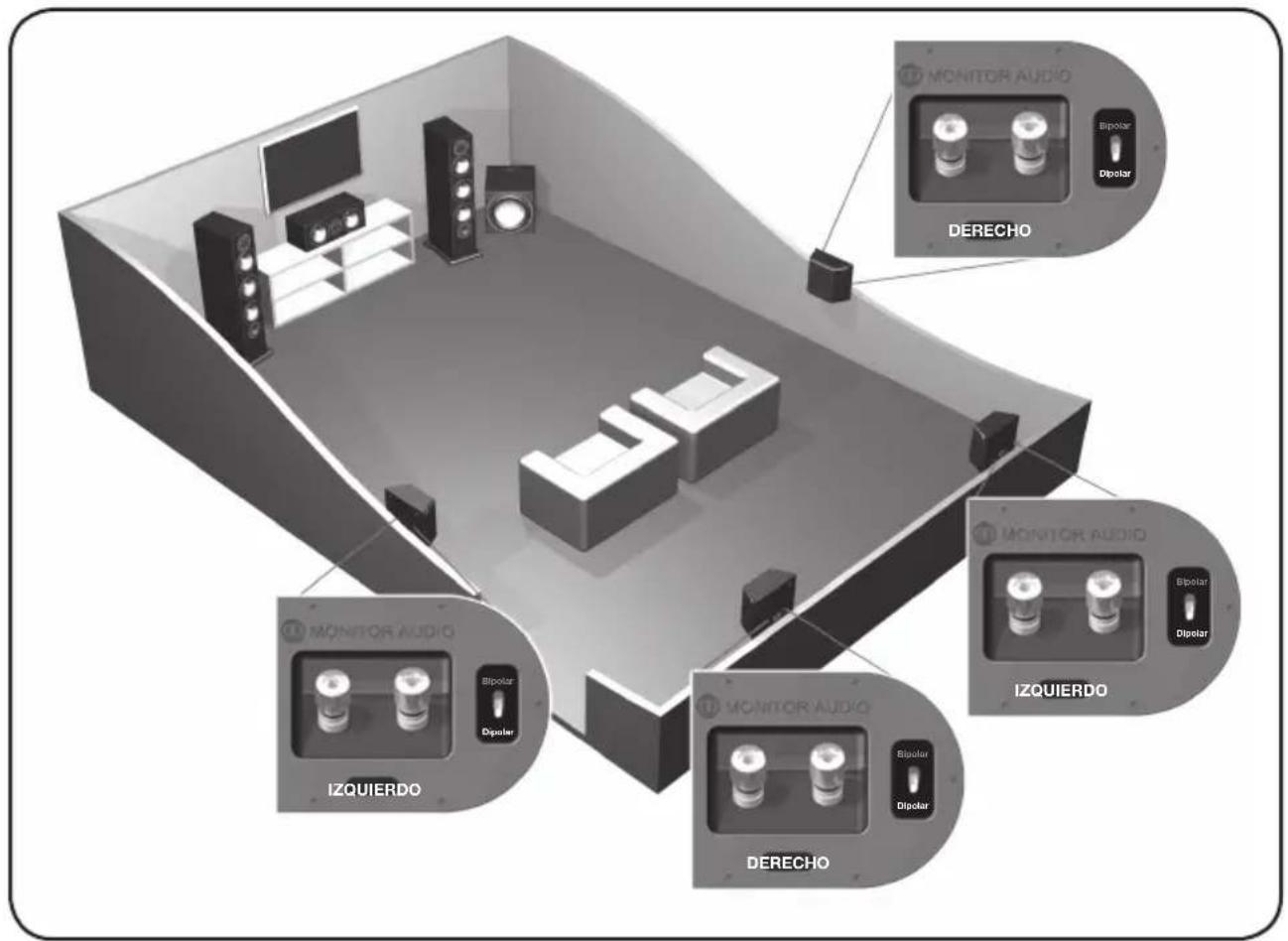

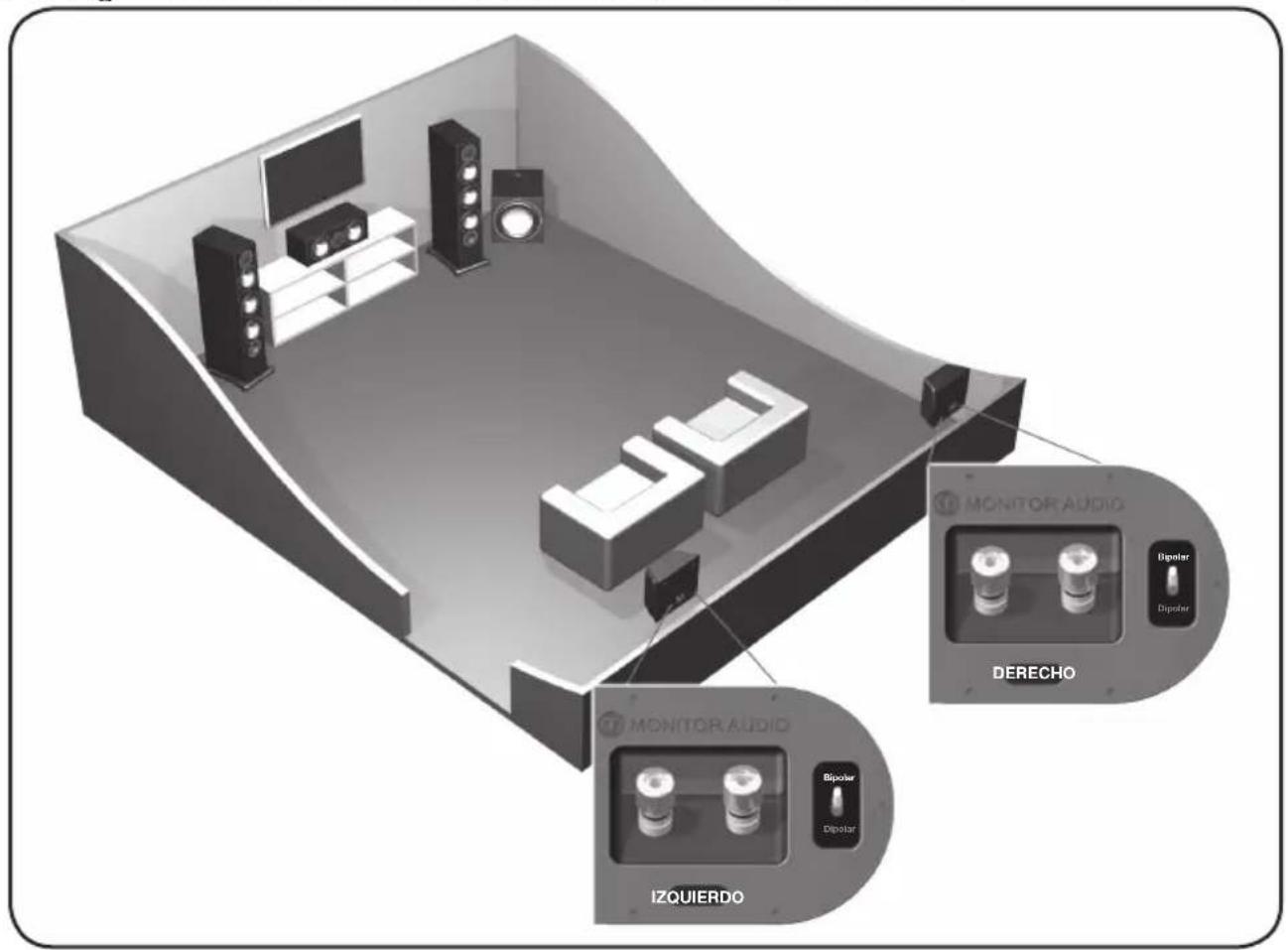

Configuración de conmutadores de Silver FX

MONITOR AUDIO DERECHO MONITOR AUDIO IZQUIERDO Bipolar Dipolar

MONITOR AUDIO Bipolar Dipolar DERECHO MONITOR AUDIO Bipolar Dipolar IZQUIERDO

MONITOR AUDIO DERECHO MONITOR AUDIO IZQUIERDO Bipolar Dipolar

MONITOR AUDIO DERECHO MONITOR AUDIO IZQUIERDO MONITOR AUDIO DERECHO DIPOLAR Bipolar Dipolar MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MOTOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO DIPOLAR DIPOLAR MONITOR AUDIO

Serie Silver62

Posicionamiento para 2 canales

Si se va a usar en un sistema de 2 canales, la posición de escucha y los altavoces deberían formar un triángulo equilátero. Los altavoces deben colocarse con una separación aproximada de 1,8 - 3 m. Lo ideal es que estén a 20 - 45 cm de la pared trasera y a 1 m de las laterales.

Se recomienda encarecidamente experimentar al colocar unos altavoces por primera vez, ya que cada entorno y las preferencias del usuario difieren de una instalación a otra. Si, por ejemplo, los graves se oyen poco, pruebe a acercar los altavoces a la pared. Haga lo contrario si los graves se oyen demasiado fuertes. Consulte también la información de la página 11 relativa a los tapones de puertos. Si pierde la imagen estéreo, pruebe a darle unos leves "toquecitos". El sonido debería parecer que se origina en un punto central entre los altavoces, no en los propios altavoces.

Colocación de Silver FX

NOTA: Si se usan dos altavoces Silver FX en un sistema 7.1, tendrá que utilizar el altavoz derecho para el sonido surround trasero izquierdo y el altavoz izquierdo para el sonido surround trasero derecho. Ello se debe al ajuste de fase de las unidades de agudos.

Los altavoces Silver FX están vinculados, concretamente a las unidades derecha e izquierda. Ambas pueden configurarse en modo bipolar (funcionamiento normal) o dipolar. El ajuste de fábrica es el bipolar.

En modo bipolar, todas las unidades del altavoz (de gamas medias/graves y agudos) están en fase. Esta función está diseñada para cuando se coloca el FX como altavoz trasero/surround en un sistema de 5.1 canales típico, o alternativamente, en un sistema de 7.1 canales sin un segundo par de FX como altavoz trasero/surround.

En modo dipolar, las unidades de agudos orientadas hacia atrás están desfasadas respecto a las demás unidades de gamas medias/graves y agudos. Es mejor usar esta configuración cuando se usan los dos pares de FX como parte de un sistema de 7.1 canales, con los altavoces FX ocupando posiciones en las paredes laterales y trasera. Tenga en cuenta que los FX son para la izquierda y la derecha, aunque eso no importa si se usan en modo bipolar. Es esencial que se coloquen correctamente si se emplean en un sistema de 7.1 canales. Véase el apartado de posicionamiento de la página 4.

NOTA: Antes de cambiar sus altavoces FX de modo bipolar a dipolar, asegúrese de que los cables del altavoz estén desconectados de los altavoces. Eso ayuda a proteger el amplificador.

Fijación de Silver FX a una pared

PRECAUCIÓN: Tendrá que determinar dónde irán fijados los Silver FX y cuál es la estructura de la pared. Por razones de seguridad, si no está seguro de poder proporcionarles una sujeción segura, no intente fijar los altavoces a la pared; contrate los servicios de un profesional competente y cualificado.

PRECAUCIÓN: Asegúrese de que no pasen tuberías de agua ni cables de electricidad por donde se vayan a poner los soportes de pared. Realice el procedimiento con seguridad y no deje cables sueltos.

Con el altavoz Silver FX no se suministran tornillos de fijación a la pared ni enchufes. Use fijaciones adecuadas para el tipo de pared donde se colocarán los FX.

Para fijar los FX a la pared, recomendamos el uso de la plantilla de fijación incluida dentro de la caja de cartón del embalaje.

Fijación de pedestal

Modelos de suelo solamente

Los modelos Silver 6, 8 y 10 llevan pedestales para mejorar la estabilidad y respuesta acústica. Los pedestales van sujetos en su sitio mediante los pernos M10 suministrados. No son esenciales si se cuenta con poco espacio. Si opta por no usar pedestales, acople los pies con punta directamente a la caja.

Antes de colocar el pedestal, asegúrese de que la superficie del suelo esté despejada de objetos duros/afilados. Para acoplar el pedestal, ponga la caja boca abajo. Coloque el pedestal en la caja acústica asegurándose de que quede bien orientado, alineando los orificios de los pernos con las piezas de inserción de la caja. Use los pernos para sujetar el pedestal a la caja acústica. Apriételos poco a poco al principio y asegúrese de que el pedestal quede bien fijado a la caja acústica. Acople los pies al pedestal antes de darle la vuelta al altavoz. (Lea las instrucciones contiguas). Las puntas sirven para mejorar la calidad del sonido y el rendimiento de los graves.

Rejillas

Todos los altavoces de la serie Silver llevan rejillas cubiertas con una tela acústicamente transparente. Las rejillas se sujetan en su sitio de manera invisible mediante imanes en la propia rejilla y en la caja acústica (salvo el FX).

Para colocarlas, primero asegúrese de identificar correctamente la parte superior y la inferior (donde va el emblema) y alinéela con la caja acústica. Los imanes deberían atraerse y colocarla en posición.

FX viene con las rejillas montadas de fábrica. Si quiere quitarlas, apártelas con cuidado de la caja acústica con la punta de los dedos. En cada caja acústica van montadas tres rejillas separadas.

PRECAUCIÓN: Quite siempre las rejillas antes de levantar o mover los altavoces.

Pie con punta

Para suelos enmoquetados

Modelos de suelo solamente

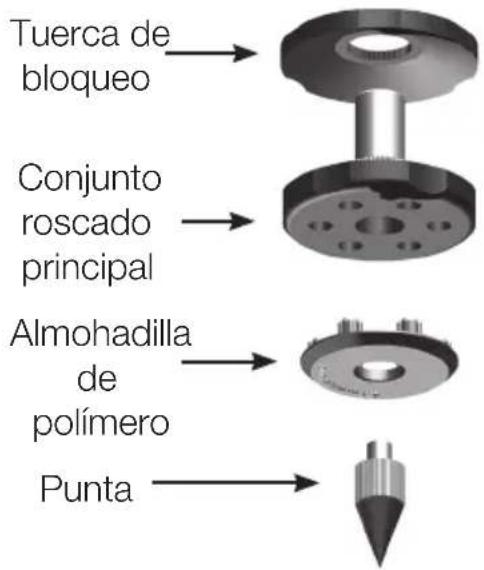

El pie con punta de la serie Silver tiene una especie de pico que se clava en los suelos con moqueta y también una almohadilla blanda de polímero para suelos de madera o de baldosas.

Tuerca de bloqueo Conjunto roscado principal Almohadilla de polímero Punta

Asegúrese de que por debajo de la moqueta no pasen cables que las puntas pudieran dañar.

El pie siempre viene totalmente preparado para usarse en suelos enmoquetados. Lo único que hace falta es fijarlo al pedestal (o caja acústica si opta por no usar este). Para ello, enrosque los pies completamente en las 4 piezas de inserción roscadas de la parte inferior del pedestal/caja acústica. Si la moqueta es muy gruesa, quite la almohadilla blanda de polímero del pie para asegurarse de que la punta la atraviese y se clave en el suelo. Con mucho cuidado, ponga la caja acústica boca arriba.

Coloque la caja acústica en la posición deseada y compruebe que no cojee. Si lo está, desenrosque la punta de la parte más baja y compruebe de nuevo. Repita este proceso hasta que la caja acústica esté nivelada. Use la tuerca de bloqueo del pie para sujetarlo en su sitio y para evitar que se produzcan vibraciones no deseadas.

Para suelos duros/de madera

Modelos de suelo solamente

El pie se puede usar sin puntas en suelos duros o en aquellos para los que estas no sean apropiadas. Para ello, agarre con cuidado la parte estriada de la punta y gírela en sentido contrario a las agujas del reloj hasta desenroscar la punta por completo.

Tal vez le resulte más fácil si quita primero la almohadilla de polímero para poder coger mejor la punta. La almohadilla se debe poner otra vez en su sitio antes de nivelar la caja acústica como se describió anteriormente.

Conexión de los cables de los altavoces

Conexión de hilos desnudos

Desenrosque los bornes de conexión, meta el hilo desnudo por el orificio pasante y apriete el borne para sujetar el hilo en su sitio.

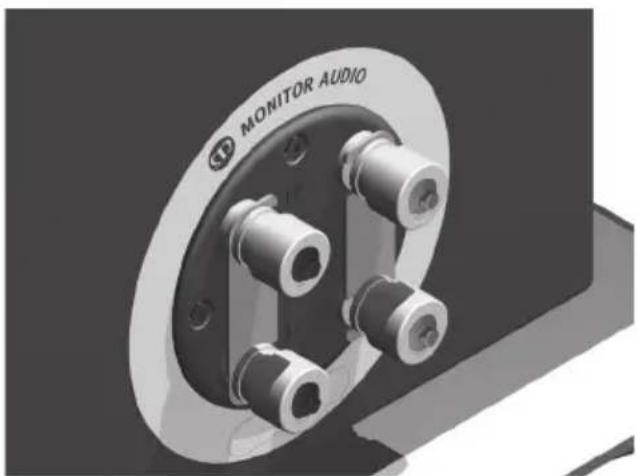

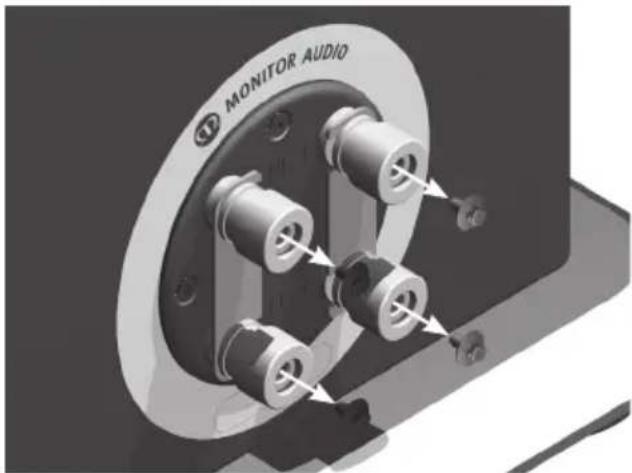

Clavijas de punta cónica

Quite los tapones de plástico rojos y negros de los terminales e introduzca las clavijas de punta cónica (también llamadas tipo banana) en los orificios expuestos.

Tal vez necesite un destornillador de punta plana o un cuchillo para acceder a las clavijas.

Conecte las clavijas de punta cónica/hilo desnudo a los terminales. Conecte al terminal superior, al inferior o diagonalmente (se aconseja experimentar para lograr los resultados deseados).

MONITOR AUDIO

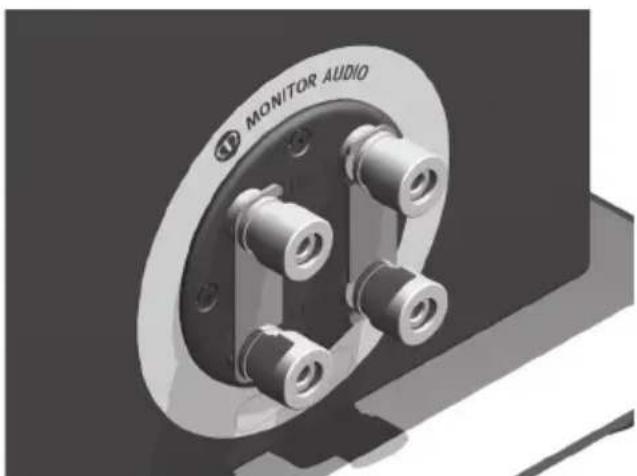

Bicableado/biamplificación

Conecte las clavijas de punta cónica/hilo desnudo a los terminales superior e inferior (positivo con positivo y negativo con negativo).

Deje las uniones de los terminales en su sitio.

DEBEN quitarse las uniones de los terminales.

ADVERTENCIA: Hay que tener cuidado de no meter los tapones demasiado en los puertos, ya que entonces el tapón de espuma podría perderse dentro de la caja acústica.

Si el altavoz se va a instalar en una habitación pequeña, normalmente de 9 m2, o en una habitación donde se sepa que se produce una respuesta de los graves acentuada, sería deseable poner los tapones. No obstante, antes se recomienda experimentar y probar a colocar el altavoz en distintas posiciones. Para que el rendimiento de los altavoces sea óptimo, asegúrese de que no estén demasiado cerca de una pared o de las esquinas de una habitación (véanse las sugerencias de las páginas 4 y 7).

Si la posición de los altavoces responde a razones estéticas o viene predeterminada por la disposición de la habitación, o si experimenta graves acentuados, lea a continuación el punto 1 de los altavoces Silver 1 y 2 y el punto 2 de los Silver 6, 8 y 10.

1. Recomendamos poner los tapones en los puertos cuando los altavoces de estantería/soporte de pie (Silver 1 y 2) vayan a estar a menos de 20 cm de una pared trasera (como en una estantería, en un mueble o en un soporte de pie cerca de una pared). Así se reducirá el "retumbo" de los graves y los altavoces rendirán mejor en estas condiciones.
2. Recomendamos poner los tapones en los puertos cuando los altavoces de pie (Silver 6, 8 y 10) vayan a estar a menos de 45 cm de una pared trasera. Así se reducirá el "retumbo" de los graves y los altavoces rendirán mejor en estas condiciones.

¿Qué significa que los graves retumben?

El "retumbo" de los graves (a veces llamado realce) se produce generalmente cuando la energía de los graves del altavoz "excita" los modos de la habitación y causa una acentuación a una frecuencia o número de frecuencias concretas.

Al poner tapones en los puertos, la extensión general de los graves no se reduce, pero sí la salida/energía de los graves en torno a la frecuencia de sintonía del puerto. Esto hace que los graves retumben menos al tiempo que resultan más claros y parecen más ágiles.

Se recomienda encarecidamente experimentar.

Rodaje

Los altavoces necesitarán un periodo de "rodaje" antes de alcanzar su rendimiento óptimo. El proceso de rodaje de la serie Silver dura más o menos 60 - 70 horas de reproducción. Durante el mismo, se recomienda no poner los altavoces a gran volumen porque podrían dañarse. Durante este tiempo, notará que el sonido se abre y cada vez es más nítido, ajustado y mucho más controlado.

MODELO SILVER 1	SILVER 2 SILVER 6 SILVER 8	SILVER 10 SILVER Center Silver FX
Confrugacion del sistema	2 visas 2 visas 2 yas 3 visas 3 visas 2 visas (M.-T - M) 2 visas
Responsa de recuencia	45 Hz - 35 KHZ 40 Hz - 35 KHZ 35 Hz - 35 KHZ	45 Hz - 35 KHZ 30 Hz - 35 KHZ 45 Hz - 35 KHZ 60 Hz - 35 KHZ
Nivel de pension sonora max.	110,8 dBA (par) 112,6 dBA (par) 115,5 dBA (par) 116,8 dBA (par) 117,8 dBA (par)
Potencia (RMS) en valores	100 W 120 W 150 W 200 W 150 W	85 W
Requisitos de applicantor recomendados (RMS)	40 - 100 W	60 - 150 W	80 - 200 W	60-150 W	40-85 W
Afinacion de graves	Bass Reflex, Sistema de puertos HVEs	Bass Reflex de camera dobe con siminizacion dierecnal, Sistema de puertos HIVE doble	Bass Reflex, Sistema de putros HIVE doble	Caja acustica hemætica	Caja acustica hemætica
Frucuencia de cruce	3,0 KHZ	F. baízas: 700 HZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F, medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. media/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/aitas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas; 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 2,7 KHZ F. medias/airas: 1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70,1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70-1,70	40-100 W	85 W
Complementos del atlvoz	1 undad de graves medias/ graves con RSTP de C-GAW de cycula dorada de 25 mm	1 undad de graves/genes naides of B.P. con HST1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad de games medias/1 undad defi con RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI c con RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI ccon RSTI e 25 mm
Dimensiones de caía aestsca (sin indicur equilia, temintales ni pedestali) (Al x An x P)	312 x 185 x 240 mm 125x x 75x x 9x 75x 10x 12x 8x 9x 10x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x10x 12x 8x x 12x 8x x 5x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x10x 12x 8x x 12x 8x x 5x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x 10x 12x 8x 9x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x10x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8X 12x 8x 12x 8x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 10x 8x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8x x 12x 8x x 5x9x 12x 8X 12x 8X 12x 8X 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 10x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 8X x 12x 8X x 5x9x 12x 6x 12x 8x 5x9x 12x 6x 12x 8x 5x9x 12x 6x 12x 8x 5x9x 12x 6x 12x 8x 5x9x 12x 6x 12x 8x 5x9x 12x 6x 12x 8x 5x9y 12x 6x 12x 8x 5x9y 12x 6x 12x 8x 5x9y 12x 6x 12x 8x 5x9y 12x 6x 12x 8x 5x9y 12x 6x 12x 8x 5x9y 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12x bex 12.	40 - 100 W	60 - 150 W	80 - 200 W	60 - 150 W	40 -85 W
Computacion del sistema	2 visas 2 visas 2 yas 3 visas 3 visas 2 visas (M.-T - M) 2 visas
Responsa de recuencia	45 Hz - 35 KHZ 40 Hz - 35 KHZ 35 Hz - 35 KHZ	45 Hz - 35 KHZ 30 Hz - 35 KHZ	45 Hz - 35 KHZ 60 Hz - 35 KHZ	45 Hz - 35 KHZ 60 Hz - 35 KHZ	45 Hz - 35 KHZ 60 Hz - 35 KHZ	45 Hz - 35 KHZ 60 Hz - 35 KHZ

MONITOR AUDIO®

design for sound

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

Inglaterra

Tel.: [phone]

Fax: [phone]

Correo electrónico: [e-mail]

monitoraudio.com

Diseñado en el Reino Unido,

fabricado en China

© 2013. Versión 1
