MANUALE UTENTE Silver 6 MONITOR AUDIO

Posizionamento audio-video 32

Posizionamento ottimale degli altoparlanti per audio-video_32

Configurazione switch Silver FX 33

Posizionamento per sistemi a 2 canali 35

Installare l'unità Silver FX 35

Montare l'unità Silver FX su una parete 36

Installare il basamento 36

Griglio 36

Picno a punla 37

Per pavimenti con moquette 37

Per pavimenti in legno/duri 37

Collegare i cavi degli altoparlanti 38

Cavo scoperto 38

Cavo singolo 38

Spinotti a banana 38

Bi-Wire / Bi-Amp 38

Tappi per le aperture 39

Rodaggio 39

Specifiche 40

Introduzione

Basata sullo straordinario successo dei prodotti RX, la nuova serie Silver arricchisce il panorama degli altoparlanti di fascia media introducendo nuovi modelli e tecnologie. Le caratteristiche lanciate dai prestigiosi altoparlanti Platinum e Gold sono state rifinite, e le recenti innovazioni nella progettazione dei driver sono state integrate in una nuova serie Silver ampliata. Mentre le unità Silver 1, 2, 6, Centre ed FX mantengono lo stesso fattore di forma dei predecessori, l'altoparlante Silver 8 adotta un design completamente a 3 vie; inoltre il modello Silver 10, novità della linea, offre un esclusivo design a pavimento con doppio driver bassi da 8" per una risposta più profonda, dinamica e costante in ambienti di grandi dimensioni.

Nuovi driver per bassi e medi

A differenza dei coni tradizionali, che presentano un'apertura centrale per la bobina, i coni punitati RST® (Rigid Surface Technology) C-CAM® della serie Silver assumono la forma di un piatto radiante senza soluzione di continuità che per natura offre più potenza e una maggiore superficie. La bobina resta sotto i coni, abbinata a un motore più grande grazie a un innovativo e più efficiente assemblaggio dei driver.

Inoltre i modelli Silver 8 e 10 includono un driver medi da 4" di nuova concezione che opera in un alloggiamento dedicato, attenuato e ottimizzato per fornire frequenze medie accurate. Presenta una piccola bobina in configurazione "underhung" rispetto al gap magnetico, in modo che la bobina resti sempre all'interno del gap per una modulazione significativamente ridotta e una distorsione estremamente bassa.

Nuovo tweeter

La distorsione causata dalla compressione dell'aria nella parte posteriore della cupola è stata eliminata grazie al nuovo design del tweeter C-CAM da 25 mm della serie Silver, che si apre in un'ampia camera a caricamento posteriore producendo una risonanza molto inferiore e una migliore attenuazione d'insieme. La risposta in frequenza del nuovo tweeter è più accurata alle frequenze più basse, per un passaggio più fluido e naturale al driver medi/bassi. Nel contempo, i miglioramenti apportati alla geometria del cono e al meccanismo di trasmissione aumentano l'estensione alle alte frequenze e riducono il break-up.

Altre caratteristiche del design

La nuova serie Silver ripropone i driver con fissaggio a bullone singolo utilizzati nei modelli RX per ridurre il timbro della cassa. Ciascun bullone funge da struttura rigida, ma elimina anche la necessità di utilizzare sistemi di fissaggio convenzionali, disaccoppiando il driver e il pannello anteriore per rimuovere un'ulteriore fonte di risonanza.

NOTA BENE: se il bullone dovesse allentarsi, con il tempo o durante il trasporto, utilizzare la chiave esagonale in dotazione per stringerlo. Una volta serrato il bullone, è sufficiente ruotare ancora di un quarto di giro.

La tecnologia HiVe, ripresa e migliorata dalla serie Platinum, è incorporata in tutti i modelli di subwoofer tranne Centre, FX e W12. HiVe utilizza un design rigato rettilineo che accelera il flusso dell'aria e riduce la turbolenza, per bassi chiari e potenti e una risposta transiente superiore. Nei crossover sono stati utilizzati condensatori a film di polipropilene e induttori con nucleo di aria e di acciaio laminato per mantenere il più possibile l'integrità del segnale. Tutti i modelli della nuova serie Silver offrono sensibilità superiore, distorsione ridotta e maggiore impedenza rispetto ai predecessori, rendendo possibile l'abbinamento con una gamma più ampia di attrezzature.

Silver 1

Il nuovo, compatto Silver 1 ha un singolo driver bassi/medi C-CAM® da 6" con coni RST punitinati in una classica configurazione monitor a 2 vie. La potenza elevata e la resa dinamica ne fanno la scelta perfetta da inserire in sistemi stereo a due canali o multicanale in ambienti di piccole e medie dimensioni.

Silver 2

Silver 2 presenta un potente driver bassi/medi RST C-CAM da 8" in un compatto design a 2 vie per il montaggio su asta. L'efficienza d'insieme superiore e la dimensione del driver offrono un'eccellente soglia dinamica insieme ai bassi estesi normalmente associati ai modelli da pavimento. L'eccezionale risoluzione, la potenza elevata e la resa notevolmente dinamica lo rendono adatto ai sistemi stereo a due canali o multicanale in ambienti di medie e grandi dimensioni.

Silver 6

Silver 6 incorpora un driver bassi RST C-CAM da 6" e un driver bassi/medi RST C-CAM da 6" in una configurazione a 2,5 vie. I driver sono alloggiati in camere acustiche separate all'interno dello chassis per fornire un accordo differenziale che assicura un'efficienza superiore e una migliore estensione sulle basse frequenze. La dinamica eccellente, le caratteristiche sonore naturalmente ritmiche e i bassi ben definiti e controllati lo rendono spettacolare per la musica e per l'audio dei film.

Silver 8

Silver 8 ha un nuovo design a 3 vie con un driver medi RST C-CAM da 4" affiancato da driver bassi RST C-CAM ultra long da 6". Introdotta con la serie Silver, questa configurazione speciale è ottimizzata per offrire una maggiore accuratezza su una banda di frequenza critica, garantendo medi incredibilmente precisi insieme a bassi estesi. Una cassa più alta e meno profonda e una migliore attenuazione permettono di posizionare l'unità più liberamente nella stanza, mentre sensibilità e impedenza maggiori consentono un'amplificazione più semplice per una dinamica ricca anche negli ambienti più grandi.

Silver 10

Silver 10 è un modello completamente nuovo che presenta una configurazione a 3 vie in un grande sistema tower da pavimento. Il driver medi RST C-CAM da 4" è affiancato da driver bassi RST C-CAM ultra long da 8". Il design acustico è simile a quello dell'unità Silver 8, ma i driver di dimensioni maggiori permettono di riprodurre musica e film con un audio estremamente potente e a larga banda anche nelle stanze più grandi.

Silver Centre

Il compatto Silver Centre presenta due driver bassi/medi RST C-CAM da 6" e in configurazione mid-tweeter-mid. Questo modello è stato accordato per abbinarsi alle caratteristiche tonali degli altri prodotti della linea Silver garantendo un audio frontale impeccabile nelle applicazioni multicanale.

Silver FX

Il design con pannello inclinato dal profilo discreto del nuovo altoparlante surround Silver FX incorpora un singolo driver bassi/medi RST C-CAM da 6" in posizione frontale e due tweeter C-CAM laterali. È possibile montarlo a filo su una parete laterale o posteriore, e cambiarne le caratteristiche di dispersione semplicemente impostando uno switch sul funzionamento dipolare o bipolare.

Installazione

Posizionamento audio-video

Le immagini sulle pagine seguenti mostrano il posizionamento ottimale e alcune disposizioni consigliate per le applicazioni audio-video. Per consigli sulla configurazione di un sistema a 2 canali, fare riferimento a pagina 7.

Gli altoparlanti frontali, e in alcuni casi posteriori, a pavimento e su asta dovrebbero essere posizionati a una distanza di circa 1,8 m - 2,5 m l'uno dall'altro, con la prima unità a circa 25 cm dalla parete.

Se durante la riproduzione di musica i bassi sono eccessivi o rimbombano, allontanare leggermente gli altoparlanti dalle pareti posteriori/laterali. Se ciò non fosse possibile, provare a installare sulle aperture i tappi in dotazione (non forniti con Silver FX o Centre). Fare riferimento a pagina 11.

L'unità Centre andrebbe sistemata in modo da puntare verso la posizione dello spettatore, approssimativamente all'altezza delle orecchie. Se l'altezza è inferiore o superiore, utilizzare dei piedini in gomma (la versione piccola è inclusa) per inclinarla leggermente.

L'unità FX dovrebbe essere posizionata secondo l'illustrazione qui sotto, e circa 60 cm sopra l'altezza delle orecchie dello spettatore in posizione d'ascolto. Fare riferimento a pagina 7 per maggiori dettagli.

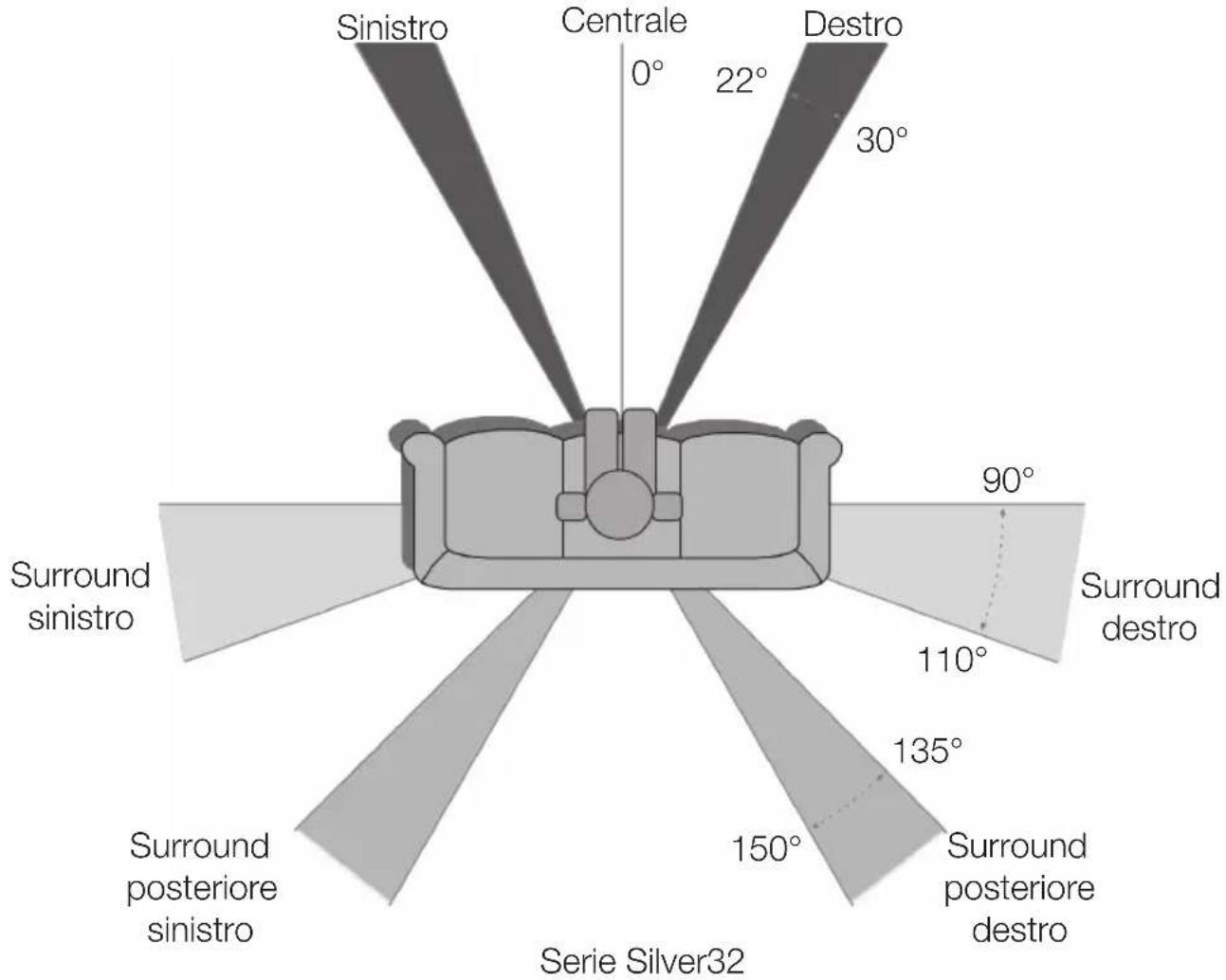

Posizionamento ottimale degli altoparlanti per audio-video

Sinistro Centrale 0° 22° Destro 30° 90° Surround sinistro 110° Surround destro 135° Surround posteriore sinistro 150° Surround posteriore destro Serie Silver32

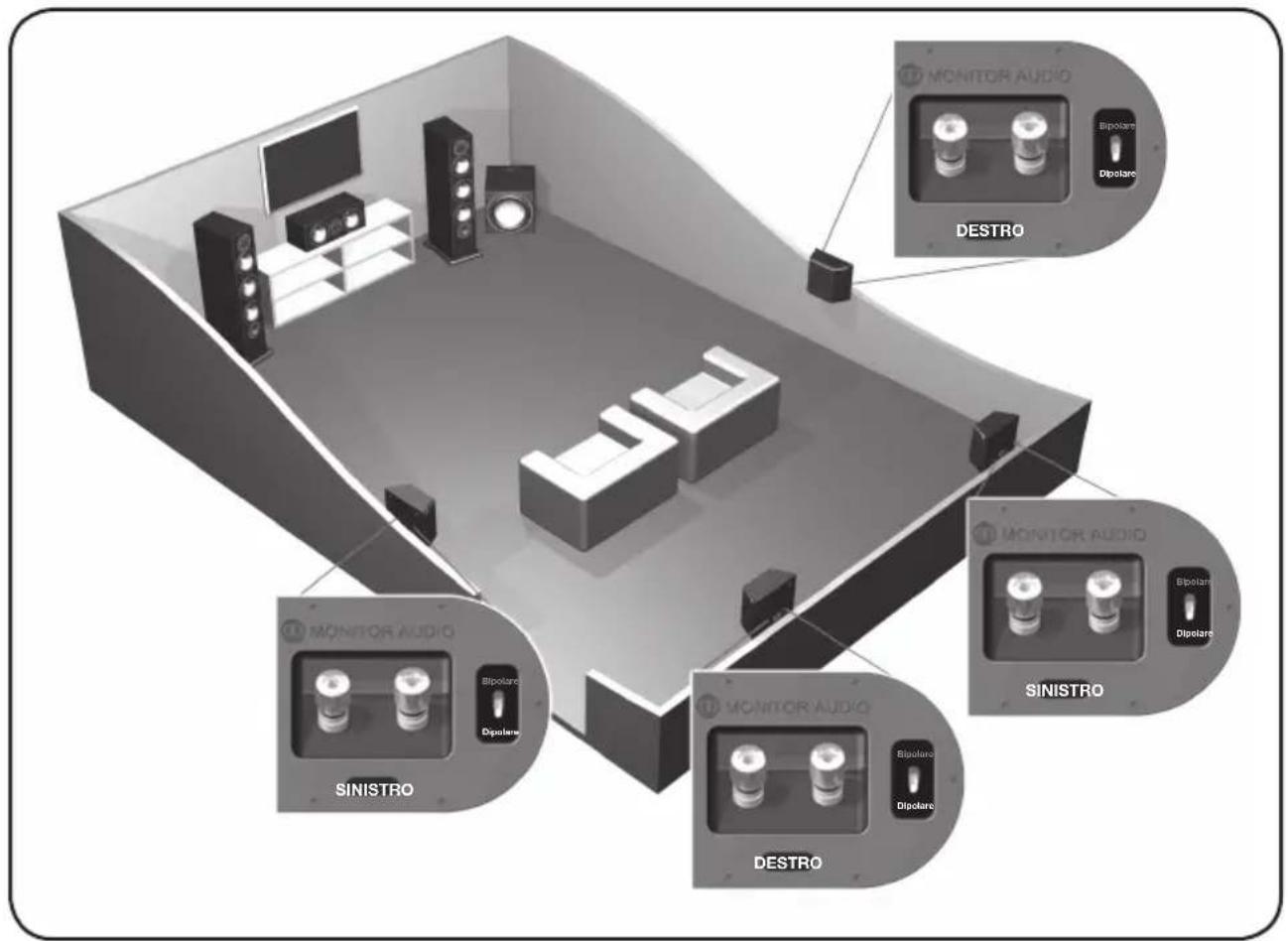

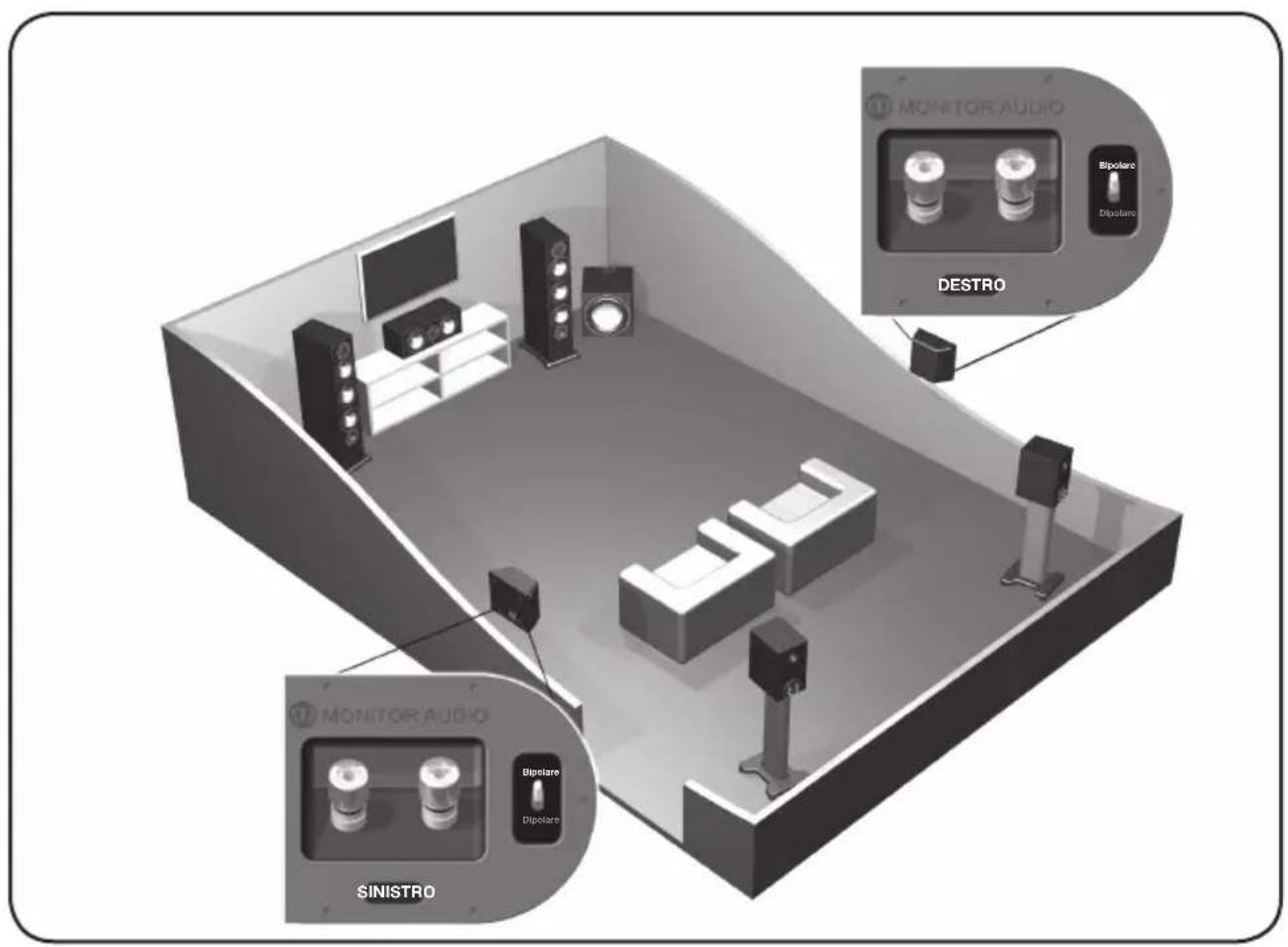

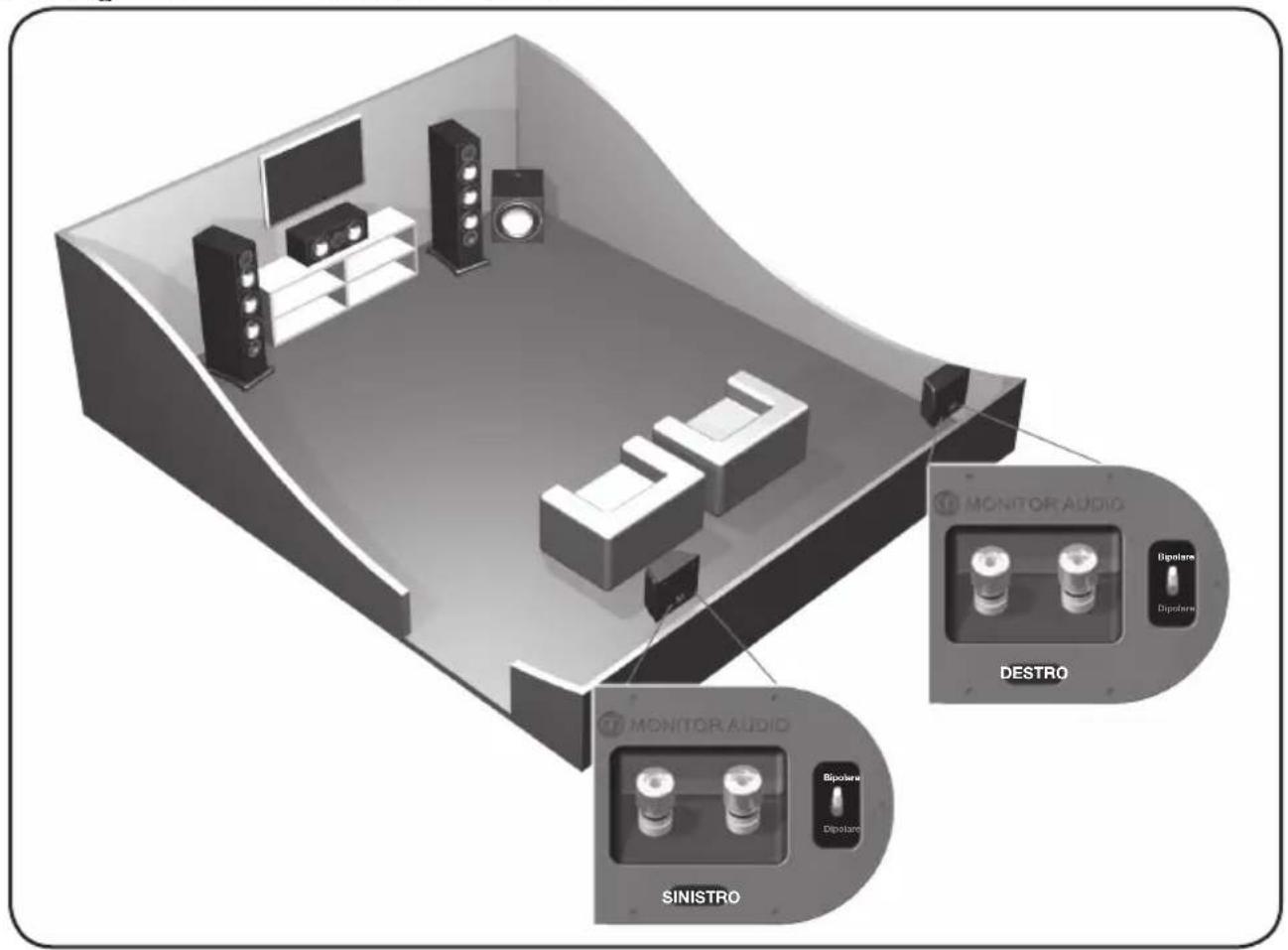

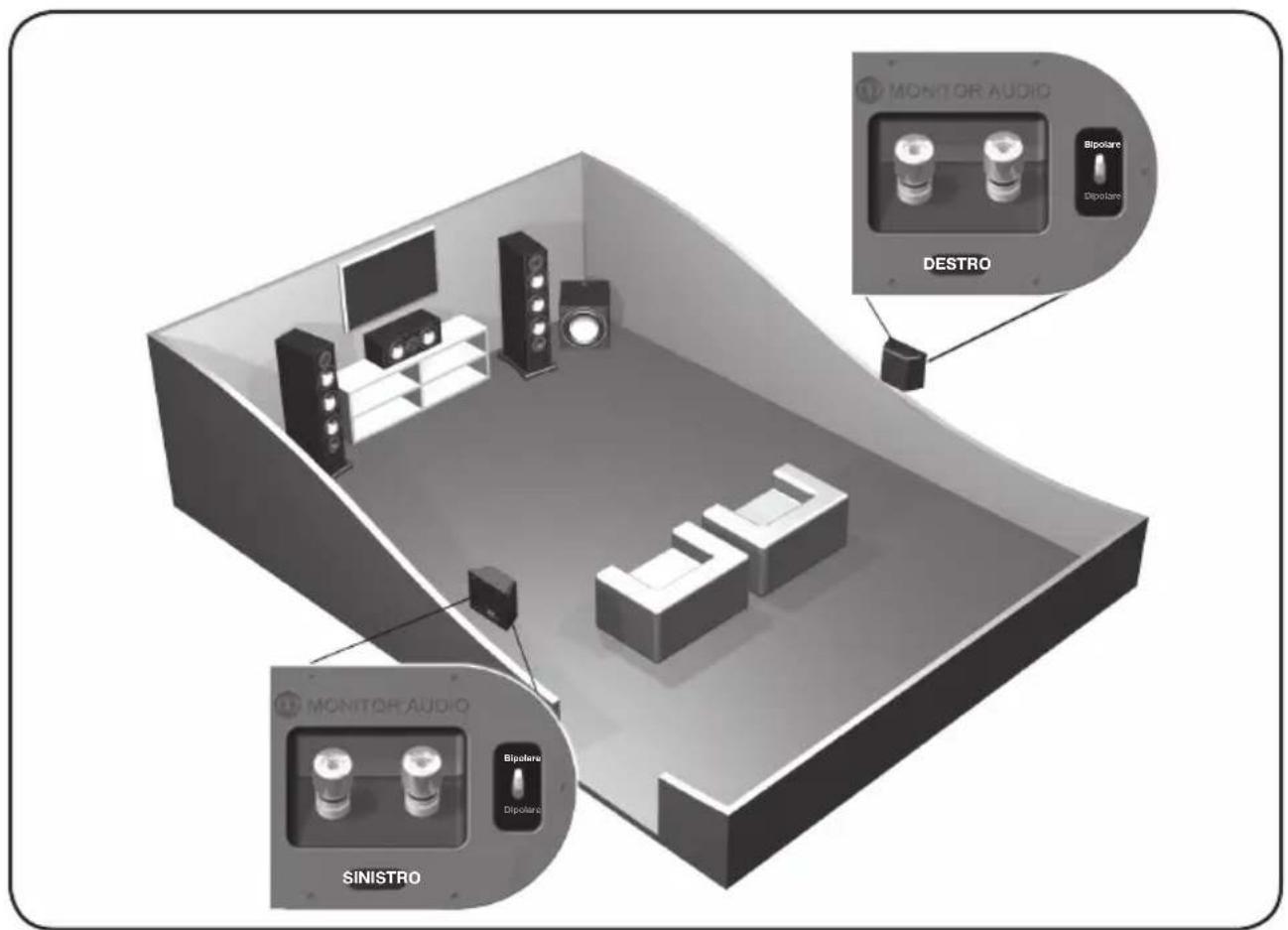

Configurazione switch Silver FX

MONITOR AUDIO Bipolaris Dipolaris DESTRO MONITOR AUDIO Bipolaris Dipolaris SINISTRO

MONITOR AUDIO Bipolaré Dipolaré DESTRO MONITOR AUDIO Bipolaré Dipolaré SINISTRO

MONITOR AUDIO Bipolare Dipolare DESTRO MONITOR AUDIO Bipolare Dipolare SINISTRO

MONITOR AUDIO Bipolarc Dipolare DESTRO MONITOR AUDIO Bipolarc Dipolare SINISTRO MONITOR AUDIO Bipolarc Dipolare DESTRO MONITOR AUDIO Bipolarc Dipolare SINISTRO

Serie Silver34

Posizionamento per sistemi a 2 canali

Per l'utilizzo in un sistema a 2 canali, la posizione d'ascolto e gli altoparlanti dovrebbero formare un triangolo equilatero. Le casse andrebbero posizionate a una distanza di circa 1,8 m - 3 m l'una dall'altra. Idealmente dovrebbero trovarsi a 20 cm - 45 cm dalla parete posteriore e a 1 m dalle pareti laterali.

È vivamente consigliato provare varie soluzioni quando si installano gli altoparlanti per la prima volta, così da poter fare la scelta migliore in base all'ambiente e alle preferenze personali. Se ad esempio i bassi sono insufficienti, provare ad avvicinare gli altoparlanti a una parete. Se invece i bassi sono eccessivi, provare ad allontanarli. Leggere anche le informazioni sui tappi per le aperture a pagina 11. Se la resa stereo si è deteriorata, provare a ruotare leggermente gli altoparlanti verso il punto d'ascolto. Il suono dovrebbe sembrare provenire dal punto centrale fra gli altoparlanti, non dalle casse.

Installare l'unità Silver FX

NOTA BENE: quando si utilizzano due coppie di Silver FX in un sistema 7.1, occorre usare l'altoparlante destro per il surround posteriore sinistro e l'altoparlante sinistro per il surround posteriore destro. Ciò è dovuto alla fase dei tweeter.

Gli altoparlanti Silver FX sono accoppiati in modo specifico: unità di destra e unità di sinistra. Entrambe le coppie possono essere configurate in modalità bipolare (funzionamento normale) o dipolare. L'impostazione di fabbrica è bipolare.

In modalità bipolare, tutte le unità (medi/bassi e tweeter) sono in fase. Questa caratteristica è progettata per l'utilizzo delle casse FX come altoparlanti posteriori/surround in un tipico sistema 5.1, o alternativamente in un sistema 7.1 che non include una seconda coppia di FX per l'audio posteriore/surround.

In modalità dipolare i tweeter con orientamento posteriore sono fuori fase rispetto all'altro tweeter e all'unità medi/bassi. È meglio adottare questa configurazione quando si usano due coppie di FX in un sistema 7.1, con le unità FX posizionate sulla parete posteriore e su quelle laterali. Occorre tenere presente che le unità FX sono specificamente di tipo sinistro e destro. Ciò non rappresenta un problema in modalità bipolare, mentre è necessario posizionarle correttamente quando vengono utilizzate in un sistema 7.1. Fare riferimento alla sezione sul posizionamento a pagina 4.

NOTA BENE: prima di cambiare la modalità delle unità FX da bipolare a dipolare, assicurarsi che i cavi siano scollegati dagli altoparlanti per evitare di danneggiare l'amplificatore.

Montare l'unità Silver FX su una parete

ATTENZIONE: determinare la posizione di montaggio dell'unità Silver FX e verificare la struttura della parete. Per motivi di sicurezza, se non si è certi di poter fissare l'unità in modo stabile e sicuro, non tentare di montarla sulla parete. Chiedere invece l'intervento di un professionista qualificato.

ATTENZIONE: assicurarsi che dietro il punto in cui verranno fissate le staffe a muro non siano presenti tubi idrici o cavi elettrici. Utilizzare una scala stabile ed evitare di lasciare cavi pendenti.

Con le unità FX non vengono forniti tasselli e viti per il montaggio. Assicurarsi di utilizzare dispositivi di montaggio adatti al tipo di parete su cui si intende installare l'unità.

Per fissare l'unità FX sulla parete, raccomandiamo di utilizzare il modello che si trova nella scatola del prodotto.

Installare il basamento

Solo modelli da pavimento

Le unità Silver 6, 8 e 10 sono fornite di basamenti che migliorano la stabilità e la risposta acustica. I basamenti si fissano sulle unità con i bulloni M10 in dotazione. Quando lo spazio è limitato è possibile non utilizzarli. Nel caso i basamenti non vengano usati, installare i piedini a punta direttamente sulla cassa.

Prima di montare il basamento assicurarsi che sul pavimento non ci siano oggetti duri o taglienti. Ribaltare la cassa in modo che la parte inferiore sia rivolta verso l'alto. Posizionare il basamento sulla cassa orientandolo correttamente, allineando i fori per i bulloni con gli inserti sulla cassa. Utilizzare i bulloni per fissare il basamento sulla cassa. Stringerli poco per volta e verificare che il basamento sia fissato saldamente. Prima di ribaltare nuovamente la cassa, installare i piedini sul basamento (leggere le istruzioni sulla prossima pagina). Le punte si usano per migliorare la qualità sonora e la resa dei bassi.

Griglie

Tutti gli altoparlanti della serie Silver sono dotati di griglie coperte da un tessuto acusticamente trasparente. Sono fissate in modo invisibile tramite magneti presenti sia nella griglia che nella cassa (eccetto FX).

Per installare le griglie, prima di tutto verificare che siano orientate correttamente (badge in basso), quindi avvicinarle alla cassa. I magneti dovrebbero attrarle in posizione.

Sull'unità FX le griglie sono installate in fabbrica. Per rimuoverle, staccarle delicatamente dalla cassa usando la punta delle dita. Ogni cassa ha tre griglie separate.

ATTENZIONE: rimuovere sempre le griglie prima di sollevare o spostare gli altoparlanti.

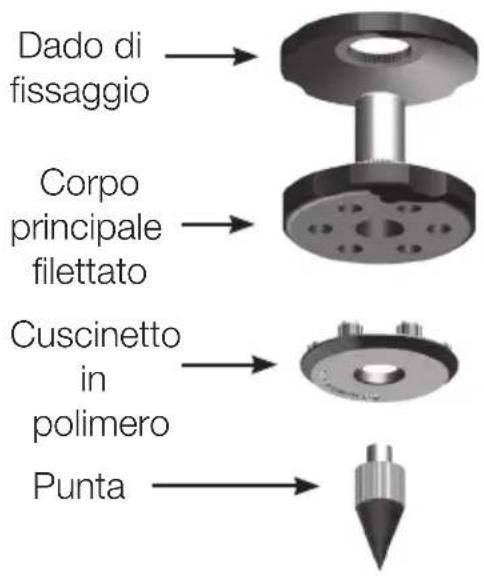

Piedino a punta

Solo modelli da pavimento

Il piedino a punta utilizzato nella serie Silver incorpora una punta per i pavimenti con moquette e anche un cuscinetto in polimero morbido per pavimenti in legno o piastrellati.

Dado di fissaggio Corpo principale filettato Cuscinetto in polimero Punta

Assicurarsi che sotto la moquette non ci siano cavi nascosti che potrebbero venire danneggiati dalle punte.

Il piedino è fornito già assemblato per l'uso su pavimenti con moquette. È sufficiente montarlo sul basamento (o sulla cassa se il basamento non viene usato). Per farlo, avvitare completamente i piedini nei 4 inserti filettati presenti sul fondo del basamento o della cassa. Se la moquette è molto spessa, rimuovere il cuscinetto in polimero morbido dal piedino per assicurarsi che la punta penetri nella moquette fino al pavimento. Ribaltare la cassa

facendo molta attenzione, sistemarla nella posizione desiderata e verificare che tutti i lati siano in piano. Se è leggermente sbilanciata, svitare la punta che si trova nel punto più basso e controllare di nuovo. Continuare in questo modo finché la cassa non sarà completamente in piano. Utilizzare il dado di fissaggio sul piedino per bloccarlo ed evitare vibrazioni.

Per pavimenti in legno/duri

Solo modelli da pavimento

In caso di pavimenti duri, o quando le punte non sono adatte, è possibile utilizzare il piedino senza la punta. Per farlo, afferrare delicatamente la parte zigrinata della punta, ruotare in senso anteriorio e svitare completamente la punta.

Può essere utile rimuovere per primo il cuscinetto in polimero in modo da avere una presa migliore sulla punta. Riposizionare il cuscinetto prima di procedere al livellamento della cassa come descritto sopra.

Collegare i cavi degli altoparlanti

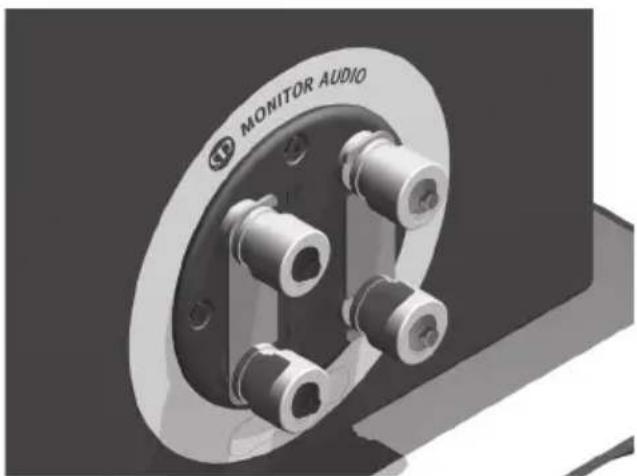

Cavo scoperto

Svitare i morsetti e far scorrere il cavo scoperto attraverso il foro passante, quindi stringere il morsetto per fissare il cavo.

Collegare gli spinotti a banana o il cavo scoperto ai terminali in alto, in basso o in diagonale (provare diverse soluzioni fino a ottenere i risultati voluti).

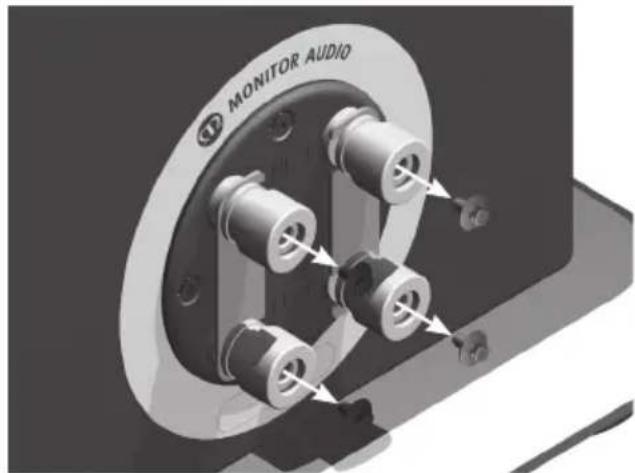

Spinotti a banana

Rimuovere i tappi di plastica rossi e neri dai terminali e inserire gli spinotti a banana nei fori così scoperti.

Potrebbe essere necessario usare la lama di un coltello o un cacciavite piatto per sollevare i tappi.

MONITOR AUDIO

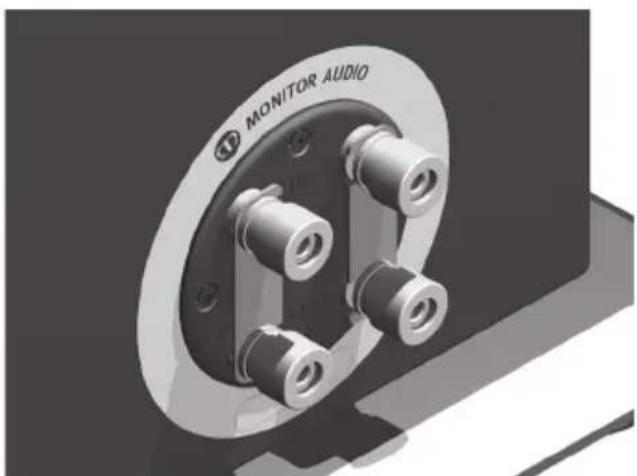

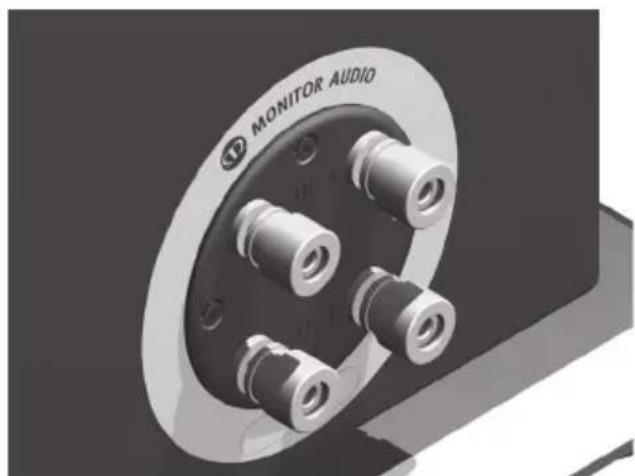

Bi-Wire / Bi-Amp

Collegare gli spinotti a banana ai terminali superiori e inferiori (positivo-positivo e negativo-negativo).

Non rimuovere i ponticelli.

I ponticelli DEVONO essere rimossi.

Tappi per le aperture

ATTENZIONE: fare attenzione a non inserire il tappo in schiuma troppo a fondo nell'apertura, per evitare il rischio di perderlo all'interno della cassa.

Se l'altoparlante verrà installato in una stanza piccola (circa 9 mq) o in un ambiente che tende ad accentuare la risposta dei bassi, può essere utile utilizzare i tappi per le aperture. Tuttavia, prima di installare i tappi è bene fare qualche prova variando il posizionamento della cassa. Per ottimizzare le prestazioni dell'altoparlante, assicurarsi che non sia troppo vicino a una parete o negli angoli della stanza (cfr. i suggerimenti alle pagine 4 e 7).

Se il posizionamento dell'altoparlante è condizionato dall'estetica o dalla disposizione della stanza, o se i bassi risultano accentuati, leggere il successivo punto 1 per le unità Silver 1 e 2, e il punto 2 per i modelli Silver 6, 8 e 10.

1. Quando è necessario posizionare altoparlanti installati su una mensola o su un'asta (Silver 1 e 2) a meno di 20 cm da una parete posteriore (per esempio su una libreria, sistemiati in un mobiletto o su un'asta accanto a un muro), si raccomanda di utilizzare i tappi per le aperture. Ciò permetterà di ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali.
2. Quando è necessario posizionare altoparlanti a pavimento (Silver 6, 8 e 10) a meno di 45 cm da una parete posteriore, si raccomanda di utilizzare i tappi per le aperture. Ciò permetterà di ridurre il rimbombo dei bassi e aiuterà il diffusore a dare il meglio in queste condizioni ambientali.

Che cos'è il rimbombo dei bassi?

Il rimbombo si verifica generalmente quando l'energia dei bassi provenienti dall'altoparlante crea delle risonanze che accentuano una frequenza particolare o anche varie frequenze.

L'uso dei tappi non riduce l'estensione d'insieme dei bassi, tuttavia viene ridotta l'energia/potenza di uscita dei bassi intorno alla frequenza di accordo dell'apertura. Ciò ha l'effetto di diminuire il rimbombo aumentando nel contempo la chiarezza e l'agilità apparente dei bassi.

Si consiglia vivamente di sperimentare varie soluzioni.

Rodaggio

Gli altoparlanti richiedono un periodo di "rodaggio" prima di arrivare a offrire prestazioni ottimali. Nel caso della serie Silver, saranno necessarie circa 60 - 70 ore di riproduzione. Durante il rodaggio si raccomanda di non spingere gli altoparlanti a volumi molto alti, perché ciò potrebbe danneggiarli. Con il passare del tempo il suono diventerà più ricco, chiaro e definito, e molto più controllato.

MODELLO Silver T	SILVER 2 Silver 6 Silver 8 Silver 10 Silver Center Silver FX
Formula sistema	2 vie 2 vie 2.5 vie 3 vie 2 vie (M - T - M) 2 vie
Risposta in frequenza	45 Hz - 35 KHZ 40 Hz - 35 KHZ 35 Hz - 35 KHZ	82 Hz - 35 KHZ 30 Hz - 35	4HZ 45 Hz - 35 KHZ 60 Hz - 35 KHZ
Sanskilita (1W@1M)	8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm
Impeedenza nominale	8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm
SpL massimo	110,8 dBA (coppa)	112,6 dBA (coppa)	115,5 dBA (coppa)	116,8 dBA (coppa)
Teneta di potenza (RMS)	100 W 120 W 150 W 200 W 250 W 150 W	85 W
Requisiti consigati ampliccatore (RMS)	40 - 100 W	60 - 150 W	80 - 200 W	60 - 150 W
Allianamento bassi	Bass reflex. Apertura Hive	Bass reflex. carvera con accordo Due aperture Hive	Bass reflex. Due aperture Hive	Bass reflex. Due aperture Hive
Freuenza crossover	3,0 KHZ	2,0 KHZ	B/F: MF: 500 Hz M/F: AF: 2,7 KHZ	2,6 KHZ
Complemento unita drive	1 driver bassi/mediast Sft da 8' dier basisi/medl RST da 8" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 1" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 2" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 3" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 4" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 5" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 6" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 7" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 8" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 9" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10", dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" Dier medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medl RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd RST da 10" DiE Medd LRTDA on the minimum (including basamento e得分) (H x W x D)	6.956K (t15b 4oz)	9.74K (t21b 5oz)	10.56K (t41b 5oz)	23.38K (t51b 5oz)
Peso (classuno)	6.956K (t15b 4oz)	9.74K (t21b 5oz)	10.56K (t41b 5oz)	23.38K (t51b 5oz)
Dimensional estreme	N/D	936 x 245 x 300 mm 40.8x 9 x 9/6 x 11.3/16"	1021 x 245 x 360 mm 40.8x 9 x 9/6 x 11.3/16"	N/D
(inclusi basamento e得分) (H x W x D)	312 x 185 x 275 mm 14.5x 9 x 9/6 x 10.3/16"	885 x 185 x 275 mm 34.12x 9 x 9/6 x 10.3/16"	1000 x 185 x 335 mm 39.8x 7 x 9/6 x 10.3/16"	7.6/6 x 19 x 9 x 9/16"
Dimensioni estreme	312 x 185 x 275 mm 14.5x 9 x 9/6 x 10.3/16"	885 x 185 x 275 mm 34.12x 9 x 9/6 x 10.3/16"	1000 x 185 x 335 mm 39.8x7 x 9/6 x 10.3/16"	7.6/6 x 19 x 9 x 9/16"
(inclusi griglia e terminal) (H x W x D)	312 x 185 x 275 mm 14.5x 9 x 9/6 x 10.3/16"	885 x 185 x 275 mm 34.12x 9 x 9/6 x 10.3/16"	1000 x 185 x 332 mm 39.8x7 x 9/6 x 10.3/16"	7.6/6 x 19 x 9 x 9/16"
Dimensioni estreme	312 x 185 x 265 mm 14.5x 9 x 9/6 x 10.3/16"	885 x 185 x 265 mm 34.12x 9 x 9/6 x 10.3/16"	1000 x 185 x 332 mm 39.8x7 x 9/6 x 10.3/16"	7.6/6 x 19 x 9 x 9/16"
(inclusi terminal) (H x W x D)	312 x 185 x 240 mm 14.5x 9 x 9/6 x 11.3/16"	885 x 185 x 240 mm 34.12x 9 x 9/6 x 11.3/16"	1000 x 185 x 300 mm 39.8x7 x 9/6 x 11.3/16"	7.6/6 x 19 x 9 x 9/16"
Dimensioni estreme	312 x 185 x 240 mm 14.5x 9 x 9/6 x 11.3/16"	885 x 185 x 240 mm 34.12x 9 x 9/6 x 11.3/16"	1000 x 185 x 300 mm 39.8x 7 x 9/6 x 11.3/16"	7.6/6 x 19 x 9 x 9/16"
(inclusi terminal) (H x W x D)	312 x 185 x 240 mm 14.5x 9 x 9/6 x 11.3/16"	885 x 185 x 240 mm 34.13x 9 x 9/6 x 11.3/16"	1000 x 185 x 300 mm 39.8x7 x 9/6 x 11.3/16"	7.6/6 x 19 x 9 x 9/16"
Dimensioni estreme	312 x 185 x 240 mm 2nd inste mica (H x W x D)	375 x 230 x 323 mm 14.5x 9 x 9/6 x 12.1/16"	885 x 185 x 263 mm 34.12x 9 x 9/6 x 12.1/16"	7.6/6 x 19 x 9 x 9/16"
(inclusi terminal) (H x W x D)	312 x 185 x 240 mm 14.5x 9 x 9/6 x 11.3/16"	885 x 185 x 240 mm 34.12x C-AM Gold di Weiter-C-AM Gold Dome da 1" (25 mm)	1.2 driver bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da	2.2 driver bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da 8" dier bassi/mediast Sft da

MONITOR AUDIO®

design for sound

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

Inghilterra

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

monitoraudio.com

Progettato nel Regno Unito,

fabbricato in Cina
