BEDIENUNGSANLEITUNG Silver 6 MONITOR AUDIO

Optimale Aufstellung von AV-Lautsprechem 46

Silver FX – Schaltereinstellung 47

Zwekanal-Aufstellung 49

Aufstellung des Silver-FX 49

Wandbefestigung des Silver-FX 50

Sockelbefestigung 50

Gitter 50

Spitzer Fuß 51

Bei Teppichböden 51

Bel Holzböden / harten Bodenbelägen ____ 51

Verbindung der Lautsprecherkabel 52

Absolierte Leiterenden 52

Einzelader 52

Bananenstecker 52

Bi-Wirng / Bi-Amping 52

Anschlusspfropfen 53

Einfahren 53

Technische Daten 54

Einführung

Wegen des außerordentlichen Erfolgs des RX als Blaupause ist die Silver-Serie ein Fortschritt in der Kunst der Entwicklung von Lautsprechern im mittleren Marktsegment durch neue Modelle und Technologien. Die mit dem prestigeträchtigen Lautsprecher der Platinum- und Gold-Serien eingeführten Funktionen wurden weiter verbessert – zudem wurden in der erweiterten neuen Silver-Serie die neusten Innovationen der Lautsprecherherstellung implementiert. Obwohl Silver 1, 2, 6, Center und FX den Formfaktor der Vorgängermodelle beibehalten, verwendet der Silver 8 ein vollständiges Drei-Wege-Design und der neu zur Silver-Familie gestoßene Silver 10 bietet ein vergrößertes Standformat mit zwei 8"-Basslautsprechern für eine tiefere, dynamischere und gleichmäßigere Resonanz in größeren Räumen.

Neue Tief- und Mitteltöner

Im Gegensatz zum normalen Konus mit einer Mittelöffnung für die Schwingspule hat der gekräuselte RST®-(Rigid Surface Technology – Festoberflächentechnik)-C-CAM®-Konus der Silver-Serie die Form einer kontinuierlichen und ununterbrochenen Strahlenplatte mit einer grundsätzlich höheren Stärke und einer größeren Fläche. Die Schwingspule sitzt direkt darunter und ist durch ein innovatives und effizienteres Antriebsaggregat mit einem größeren Antrieb verbunden.

Zudem bieten die Modelle Silver 8 und 10 einen neu entwickelten 4"-Mitteltöner, der in einem eigenen gedämpften und optimierten Gehäuse sitzt und fehlerfreie mittlere Frequenzen liefert. Er verwendet eine kurze Schwingspule, die im Vergleich zum Magnetspalt „vorsteht“ – dies garantiert, dass die Spule jederzeit im Spalt bleibt – und dies wiederum ergibt eine beträchtlich verringerte Modulation und eine extrem niedrige Verzerrung.

Neuer Hochtöner

Die Verzerrung durch die Luftverdichtung hinten an der Hochtonkalotte wurde durch den neuen 25mm-C-CAM-Hochtöner von Silver, der in einen rückwärtigen Ladebereich entlüftet, beseitigt. Dies erzeugt eine geringere Resonanz und ein verbessertes Gesamt-Dämpfungsverhalten. Der Frequenzbereich des neuen Hochtöners ist bei niedrigeren Frequenzen genauer und ergibt eine natürlichere Übergabe bei den Mittel- und Tieftönern. Gleichzeitig wurde das Hochtonverhalten verbessert und die Auflösung reduziert. Dies erfolgte durch Fortschritte bei der Konusgeometrie und dem Antriebsmechanismus.

Weitere Designmerkmale

Die neue Silver-Serie bewahrt die RX-Einzelantriebsbefestigung zur Verringerung der Gehäuseverfärbung. Jede Schraube dient als feste Klammer, macht aber gleichzeitig eine konventionelle Antriebsbefestigung überflüssig. Dies sorgt für eine wirksame Entkopplung von Antrieb und der vorderen Schallwand und beseitigt eine weitere Resonanzquelle.

HINWEIS: Wenn sich diese Schraube irgendwann lösen sollte oder sich bereits beim Transport gelockert hat, verwenden Sie bitte den mitgelieferten Innensechskant-Schraubendreher, um die Schraube wieder zu befestigen. Hierfür ist nur eine Vierteldrehung erforderlich, nachdem die Schraube angezogen hat.

Ausgehend von Platinum wurde Monitor Audios HiVe-Port-Technologie bei allen Lautsprechern verwendet, mit Ausnahme der Center-, FX- und W12-Subwoofer-Modelle. HiVe nutzt ein direkt gezogenes Design zur Beschleunigung des Luftstroms und zur Verringerung von Turbulenzen. Dies sorgt für einen kräftigen Bass und ein überragendes Einschwingverhalten. Bei den Übergängen werden Polypropylenfolie-Kondensatoren, ein Luftkern und beschichtete Stahlkern-Induktoren verwendet, um die bestmögliche Signalintegrität zu gewährleisten. Alle Modelle der neuen Silver-Serie bieten eine höhere Empfindlichkeit, verringerte Verzerrung und eine höhere Impedanz als die Vorgängermodelle. Dies garantiert eine größere Auswahl bei den angeschlossenen Geräten.

Silver 1

Der kompakte neue Silver 1 bietet einen 6"-C-CAM®-Tief-/Mitteltöner mit gekräuselter RST-Konustechnologie bei einer klassischen Zweiwege-Gerätekonfiguration. Eine hohe Leistung und eine dynamische Bereitstellung machen den Silver 1 zur idealen Wahl für kleine bis mittelgroße Räume bei Zweikanal-Stereo- oder Mehrkanal-Kinoanlagen.

Silver 2

Der Silver 2 bietet einen leistungsstarken 8"-C-CAM-, RST-Tief-/Mitteltöner in einem kompakten Design mit Zweiwege-Standhalterung. Der verbesserte Gesamtwirkungsgrad und die Tönergröße ergeben eine dynamische Aussteuerungsreserve mit einem erweiterten Bass, den man gewöhnlich nur bei Standmodellen kennt. Durch die außergewöhnliche Auflösung mit der hohen Leistung und die beeindruckende dynamische Bereitstellung eignet sich der Silver 2 für mittelgroße bis große Räume bei Zweikanal-Stereo- oder Mehrkanal-Kinoanlagen.

Silver 6

Der Silver 6 besitzt einen 6"-C-CAM-RST-Tieftöner und einen 6"-C-CAM-RST-Tief-/Mitteltöner in einer 2,5-Wege-Systemkonfiguration. Die Töner sitzen in eigenen Akustikkammern im Gehäusedesign und bieten eine unterschiedliche Anpassung für eine höhere Leistung und eine verbesserte Tieftonerweiterung. Die ausgezeichnete Dynamik macht den Silver 6 in Verbindung mit einem natürlich-rhythmischen Klangcharakter und dem knackigen, kontrollierten Bass zu einem überragenden Kommunikator für Musik und Filmton.

Silver 8

Der Silver 8 besitzt ein neues Dreiwege-Design mit Silvers 4"-C-CAM-RST-Mitteltöner, flankiert durch langhubige C-CAM-RST-6"-Tieftöner. Diese besondere Konfiguration wurde für eine höhere Genauigkeit über ein kritisches Frequenzband optimiert und liefert einen überragenden mittleren Schwerpunkt sowie perfekte Präzision und einen erweiterten Bass. Ein größeres und flacheres Gehäuse sowie eine verbesserte Dämpfung ermöglichen eine höhere Flexibilität bei der Positionierung im Raum. Gleichzeitig erleichtern die höhere Empfindlichkeit und Impedanz des Silver 8 die Ansteuerung einer raumfüllenden Dynamik – selbst in größeren Räumen.

Silver 10

Mit dem Silver 10 wird ein völlig neues Modell eingeführt. Es besteht aus einer Dreiwege-Konfiguration in einem System mit großem Standturm. Beim Silver 10 wird der 4"-C-CAM-RST-Mitteltöner von 8"-C-CAM-RST-Langhub-Tieftönern flankiert. Die akustische Gestaltung ähnelt dem Silver 8, doch durch die erweiterte Tönergröße kann der Silver 10 selbst größte Räume mit einem natürlich klaren Breitbandton von Musik- und Filmquellen füllen.

Silver-Center

Der kompakte Silver-Center bietet doppelte 6"-C-CAM-RST-Tief-/Mitteltöner in einer bewährten Mitteltöner-Anordnung. Der Silver-Center wurde dafür optimiert, den klanglichen Charakter der Silver-Lautsprecherfamilie zu ergänzen. Dies ergibt bei Mehrkanal-Anwendungen eine makellose Klangwiedergabe von vorne.

Silver-FX

Das dezent profilierte und abgeschrägte Schallwand-Design des neuen Silver-FX-Surround-Lautsprechers umfasst einen vorderseitigen 6"-C-CAM-RST-Tief-Mitteltöner und doppelte seitlich angebrachte C-CAM-Hochtöner. Er kann flächenbündig an Seiten- oder Rückwänden montiert werden und seine Dispersionseigenschaften können auf Knopfdruck zwischen einem dipolaren und bipolaren Betrieb umgeschaltet werden.

Einstellung

AV-Aufstellung

Die Abbildungen auf den folgenden Seiten zeigen die optimale Aufstellung und geben einige Vorschläge für die Raumaufteilung bei AV-Anwendungen. Weitere Ratschläge für die Konfiguration eines Zweikanalsystems finden Sie auf Seite 7.

Die vorderen und in einigen Fällen auch die hinteren am Boden stehenden Lautsprecher sowie Lautsprecher mit Standhalterung sollten etwa in einem Abstand von 1,8 m bis 2,5 m zueinander und mit einem Abstand von etwa 25 cm zur Wand aufgestellt werden. Wenn der Klang bei der Musikwiedergabe zu basslastig ist oder im Raum ein Bassdröhnen auftritt, stellen Sie die Lautsprecher etwas weiter von den hinteren / seitlichen Wänden entfernt auf. Ist dies nicht möglich, verwenden Sie bitte die mitgelieferten Anschlusspfropfen (nicht beim Silver-FX und Silver-Center enthalten). Vergleichen Sie Seite 11.

Der Center sollte so aufgestellt werden, dass er auf Ihre Betrachtungsposition ausgerichtet ist und sich etwa in Ohrhöhe befindet. Falls er sich unter oder über Ohrhöhe befindet, verwenden Sie Gummifüße (es werden kleine Füße mitgeliefert), um den Winkel geringfügig anzupassen.

Die FX-Lautsprecher sollten entsprechend den unten angegebenen Abbildungen aufgestellt werden – etwa 60 cm über Ohrhöhe Ihrer Hörposition. Weitere Informationen finden Sie auf Seite 7.

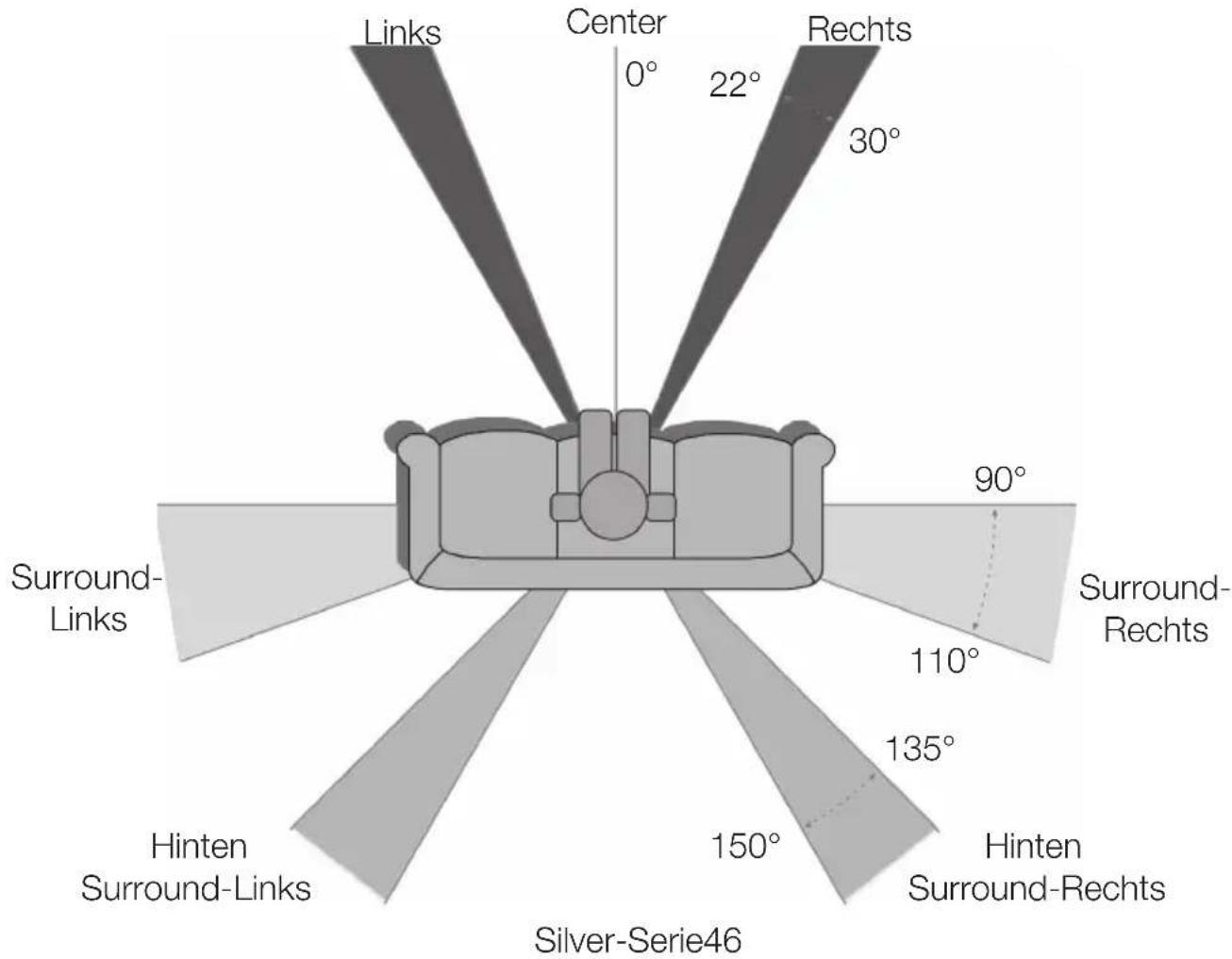

Optimale Aufstellung von AV-Lautsprechern

Links Center 0° 22° Rechts 30° 90° Surround- Links 110° 135° Hinten Surround-Links 150° Silver-Serie46 Hinten Surround-Rechts

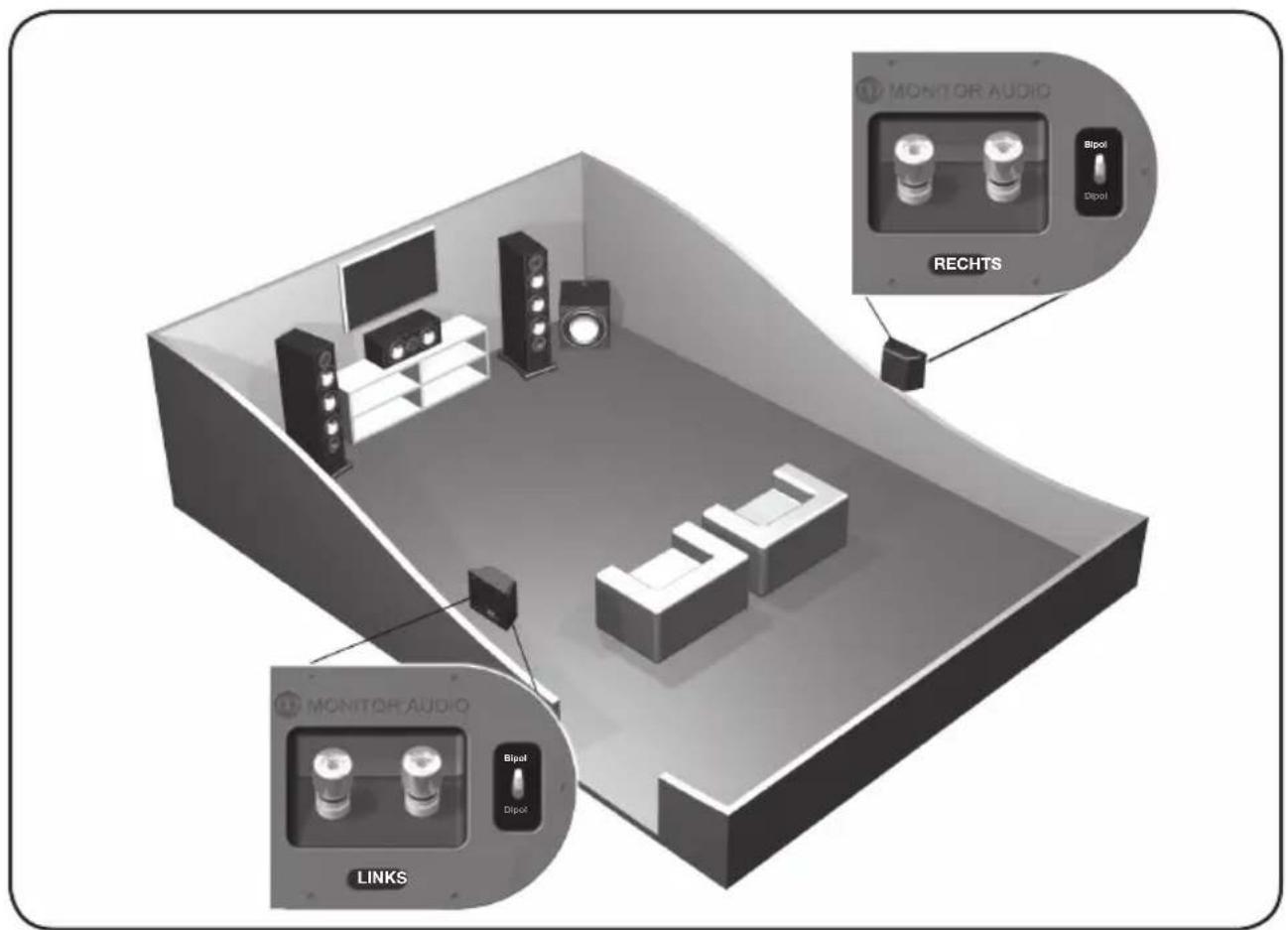

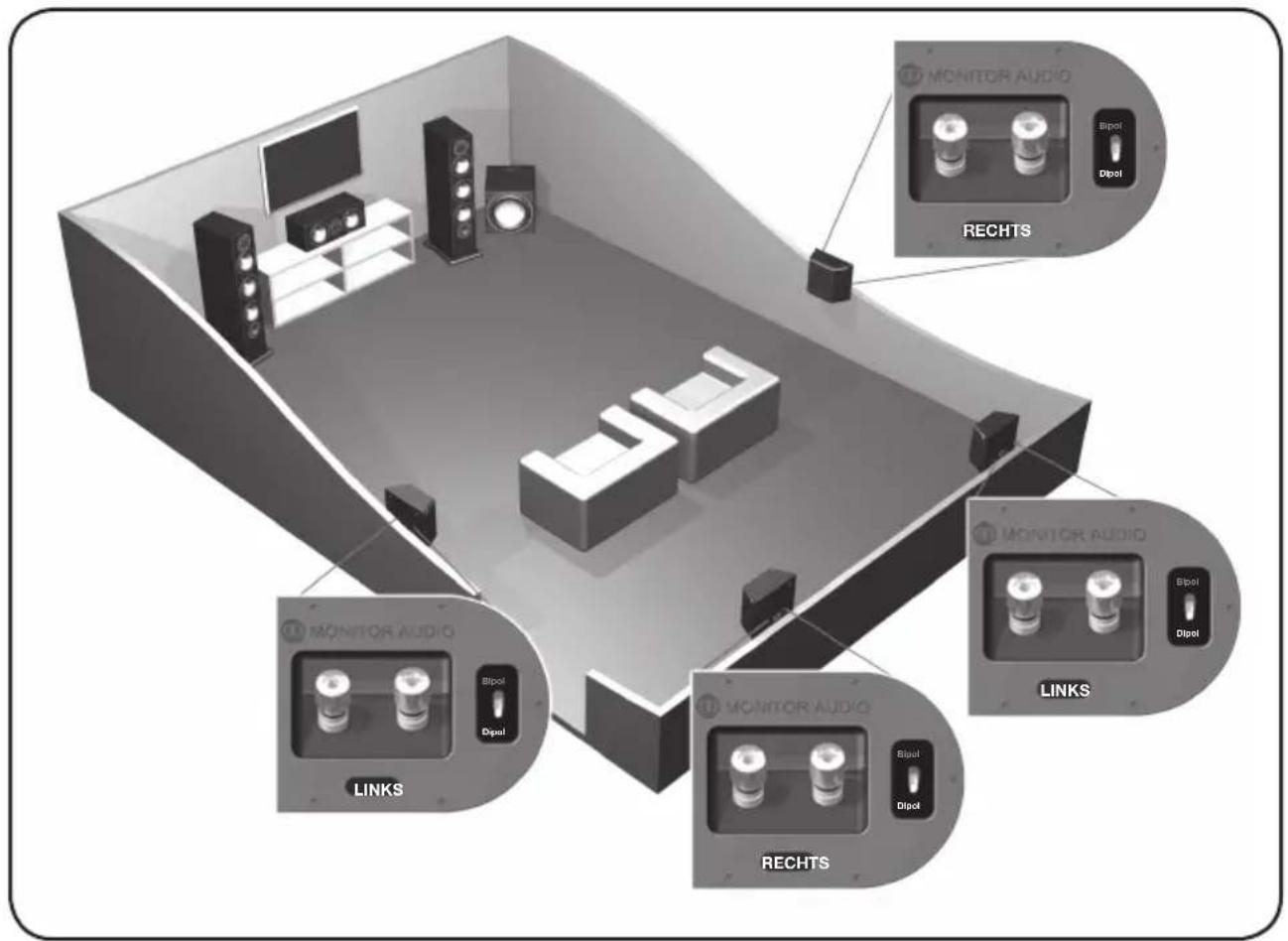

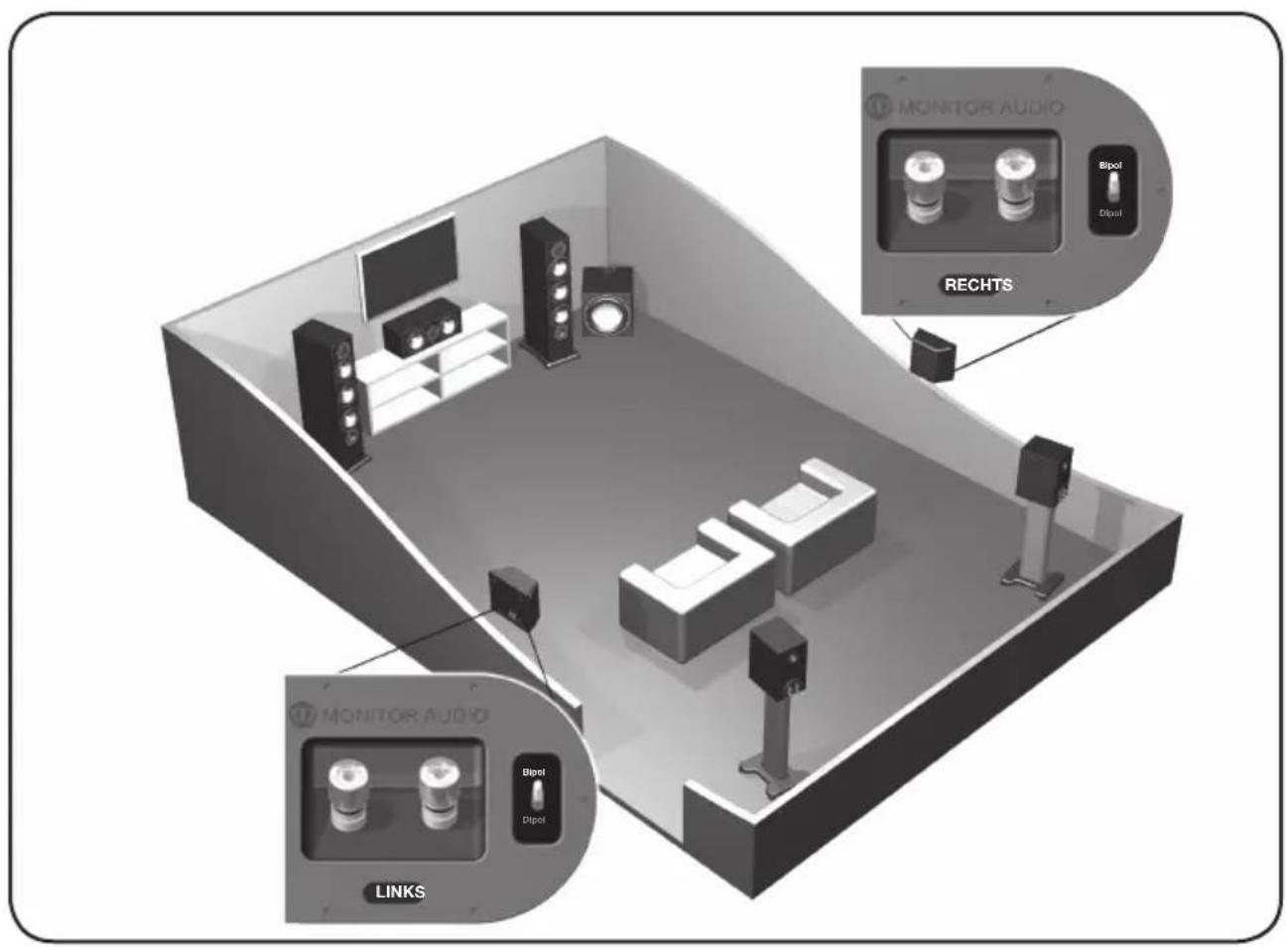

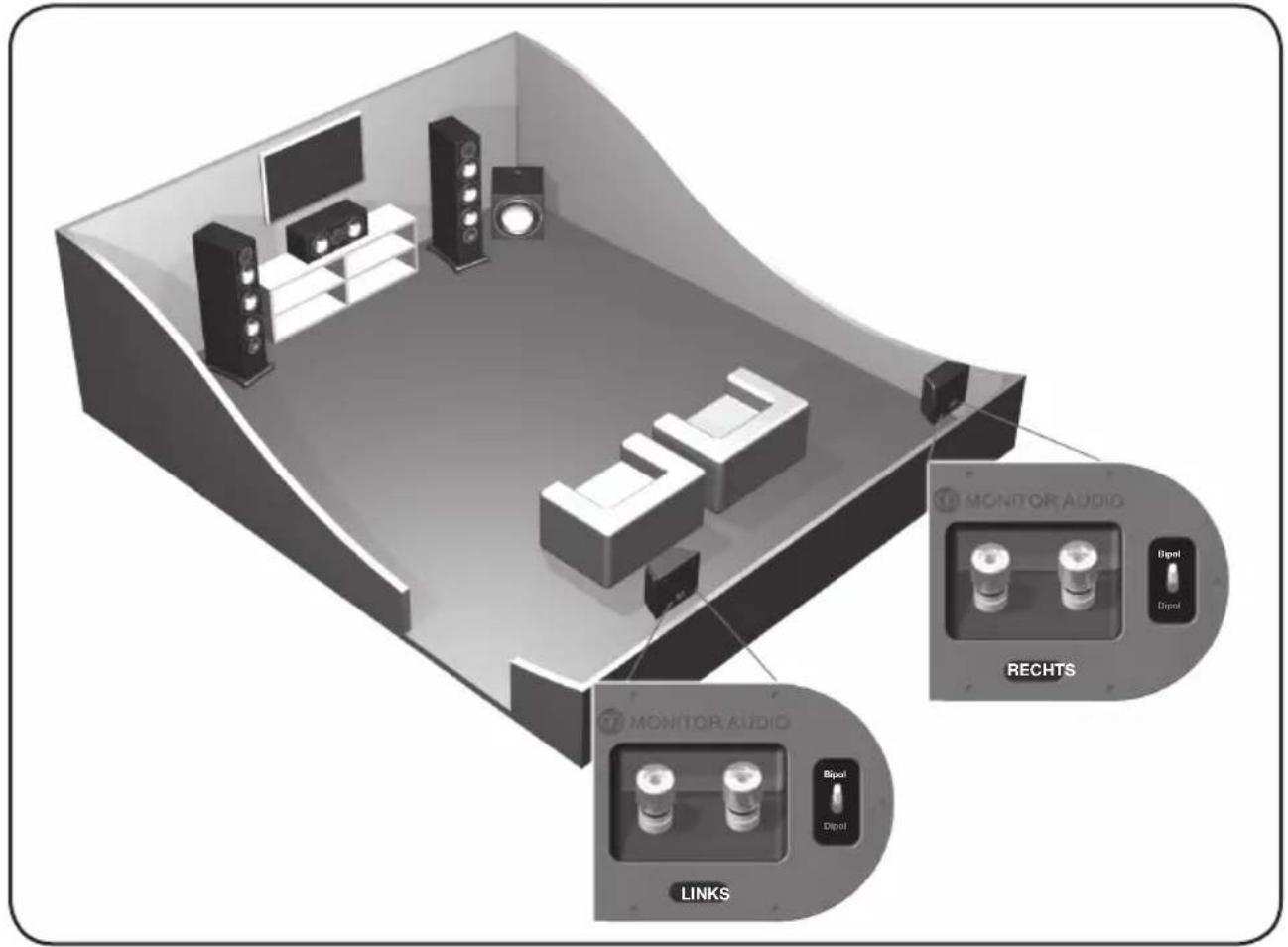

Silver FX – Schaltereinstellung

MONITOR AUDIO Bipol Dipol RECHTS MONITOR AUDIO Bipol Dipol LINKS

MONITOR AUDIO Bipol Dipol RECHTS MONITOR AUDIO LINKS Bipol Dipol

MONITOR AUDIO Bipol Dipol RECHTS MONITOR AUDIO LINKS Bipol Dipol

MONITOR AUDIO Bipol Dipol RECHTS MONITOR AUDIO LINKS Bipol Dipol MONITOR AUDIO LINKS Bipol Dipol RECHTS

Silver-Serie48

Zweikanal-Aufstellung

Bei einem Zweikanalsystem sollten die Hörposition und die Lautsprecher ein gleichseitiges Dreieck bilden. Stellen Sie die Lautsprecher mit einem Abstand von etwa 1,8 bis 3 m auf. Für ein optimales Klangerlebnis müssen die Lautsprecher mit einem Abstand von 20 bis 45 cm zur Rückwand und 1 m zu den Seitenwänden aufgestellt werden.

Es wird nachdrücklich empfohlen, bei der ersten Aufstellung der Lautsprecher zu experimentieren, da die Umgebung und die persönlichen Klangvorlieben bei jeder Einrichtung variieren. Wenn beispielsweise der Bass nicht stark genug ist, stellen Sie Ihre Lautsprecher etwas näher an die Wand. Wenn der Bass zu stark ist, stellen Sie die Lautsprecher etwas weiter von der Wand weg. Lesen Sie diesbezüglich auch die Informationen auf Seite 11 über die Anschlusspfropfen. Wenn das Stereo-Erlebnis verloren geht, drehen Sie die Lautsprecher etwas nach innen. Der Klang sollte vom Mittelpunkt zwischen den Lautsprechern ausgehen und nicht von den eigentlichen Lautsprechern.

Aufstellung des Silver-FX

HINWEIS: Bei der Verwendung von zwei Paaren Silver-FX-Lautsprechern in einem 7.1-System müssen Sie den rechten Lautsprecher für den L-hinten-Surround und den linken Lautsprecher für den R-hinten-Surround verwenden. Der Grund hierfür ist die Hochtöner-Phasenlage.

Die Silver-FX-Lautsprecher sind gepaart, im Einzelnen jedoch rechte und linke Einheiten. Beide können für einen bipolaren (normalen Betrieb) oder dipolaren Modus konfiguriert werden. Die Fabrikeinstellung ist bipolar.

Im bipolaren Modus sind alle Lautsprechereinheiten (Mittel-/Basseinheiten und Hochtöner) phasengleich. Diese Funktion wurde für eine Aufstellung des FX als Rück-/Surround-Lautsprecher bei einem normalen 5.1-Kanalsystem entwickelt – oder alternativ bei einem 7.1-Kanalsystem ohne ein zweites Paar FX-Lautsprecher für hinten / den Surround.

Im dipolaren Modus sind die von hinten kommenden Hochtöner im Vergleich zu den anderen Hochtönern und der Mittel-/Bass-Einheit phasenverschoben. Am besten experimentieren Sie mit dieser Konfiguration, wenn Sie zwei Paar FX-Lautsprecher in einem 7.1-Kanalsystem verwenden – stellen Sie dabei die FX-Lautsprecher an den Seitenwänden und der Rückwand auf. Beachten Sie dabei, dass die FX-Lautsprecher rechte und linke Lautsprecher sind. Im bipolaren Modus muss dies nicht beachtet werden. Es ist entscheidend, dass die Lautsprecher in einem 7.1-Kanalsystem richtig positioniert sind. Beziehen Sie sich bei der Aufstellung auf den entsprechenden Abschnitt auf Seite 4.

HINWEIS: Bevor Sie Ihre FX-Lautsprecher vom bipolaren in den dipolaren Modus schalten, sollten Sie sich vergewissern, dass die Lautsprecherkabel von den Lautsprechern getrennt wurden. Dies dient dem Schutz Ihres Verstärkers.

Wandbefestigung des Silver-FX

ACHTUNG: Sie müssen den Befestigungsort des Silver-FX und die Struktur des Mauerwerks festlegen. Wenn Sie sich über das Vorhandensein einer sicheren und zuverlässigen Befestigungsmöglichkeit an Ihrer Wand nicht sicher sind, sollten Sie aus Sicherheitsgründen die Dienstleistung eines kompetenten und fachkundigen Experten in Anspruch nehmen.

ACHTUNG: Vergewissern Sie sich, dass an den Befestigungsorten der Wandhalterungen keine Wasserrohre oder Stromkabel in der Wand verlaufen. Stellen Sie sich bei der Arbeit auf eine sichere Trittleiter und vermeiden Sie herabhängende Kabel.

Bei den FX-Lautsprechern liegen keine Befestigungsschrauben oder Stecker bei. Verwenden Sie bitte geeignete Befestigungselemente für die entsprechende Wandkonstruktion, an der Sie die FX-Lautsprecher anbringen wollen.

Für der Wandbefestigung Ihres FX-Lautsprechers empfehlen wir die Verwendung der Wandbefestigungsvorlage, die im Verpackungskarton beiliegt.

Sockelbefestigung

Nur bei Standmodellen

Die Lautsprecher Silver 6, 8 und 10 werden mit Sockeln ausgeliefert, welche die Stabilität und die akustische Resonanz verbessern. Diese Sockel werden sicher mit den mitgelieferten M10-Schrauben befestigt. Wenn es der Platz nicht zulässt, sind sie nicht unbedingt notwendig. Wenn Sie die Sockel nicht verwenden möchten, befestigen Sie die Stiftfüße direkt am Gehäuse.

Vor der Anbringung der Sockel sollten Sie sich vergewissern, dass am Bodenbereich keine harten / scharfen Objekte vorhanden sind. Drehen Sie das Gehäuse zur Anbringung des Sockels um, damit die Unterseite nach oben zeigt. Platzieren Sie den Sockel am Gehäuse und prüfen Sie seine ordnungsgemäße Ausrichtung der Schraubenlöcher in Sockel mit den Einsätzen im Gehäuse. Befestigen Sie den Sockel mit den Schrauben sicher am Gehäuse. Befestigen Sie die Schrauben anfangs schrittweise und vergewissern Sie sich, dass der Sockel sicher am Gehäuse sitzt. Befestigen Sie die Füße am Sockel, ehe Sie den Lautsprecher wieder umdrehen. (Befolgen Sie dazu die Anweisung in umgekehrter Reihenfolge.) Die Stifte dienen der Verbesserung der Klangqualität und der Bassleistung.

Gitter

Jeder Lautsprecher der Silver-Serie ist mit Gittern ausgestattet, die mit einem akustisch transparenten Gewebe abgedeckt sind. Diese Gitter werden unsichtbar durch Magnete im Gittern und im Gehäuse an Ort und Stelle gehalten (außer beim FX).

Für die Anbringung sollten Sie sich zuerst vergewissern, dass sie richtig herum positioniert sind (Plakette unten). Setzen Sie sie anschließend an das Gehäuse. Die Magnete sollten in Position einrasten.

Der FX ist serienmäßig mit angebrachten Gittern ausgestattet. Wenn Sie diese Gitter entfernen möchten, ziehen Sie sie vorsichtig mit den Fingerspitzen vom Gehäuse ab. An jedem Gehäuse sind drei verschiedene Gitter angebracht.

ACHTUNG: Entfernen Sie Gitter vor jedem Anheben und Umstellen.

Spitzer Fuß

Bei Teppichböden

Nur bei Standmodellen

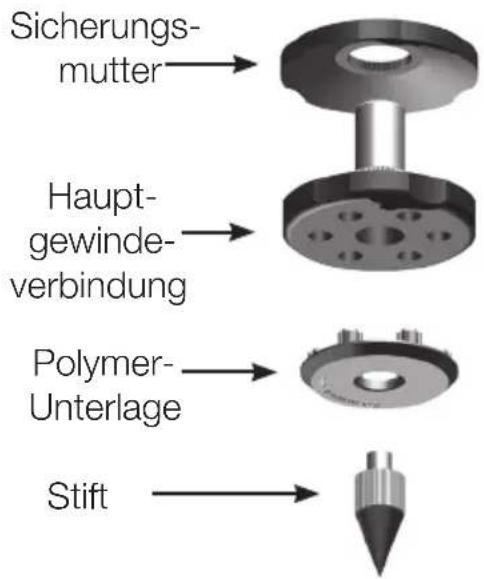

Der spitze Fuß der Silver-Serie umfasst einen Stift für die Verwendung auf Teppichböden und zudem eine weiche Polymer-Unterlage für die Verwendung auf Holz- oder Fliesenböden.

Sicherungsmutter Hauptgewindeverbindung Polymer-Unterlage Stift

Vergewissern Sie sich bitte, dass unter dem Teppich keine versteckten Kabel verlaufen, die durch die Stifte beschädigt werden könnten.

Der Fuß wird für die Verwendung auf Teppichböden fertig zusammengebaut ausgeliefert. Er muss nur noch am Sockel (oder dem Gehäuse, wenn Sie keinen Sockel verwenden) befestigt werden. Dazu schrauben Sie die Füße vollständig in die vier Gewindeeinsätze an der Unterseite des Sockels / Gehäuses. Wenn Ihr Teppich einen sehr dicken Flor besitzt, entfernen Sie die weiche Polymer-Unterlage vom Fuß, damit der Stift direkt durch den Teppich bis zum Boden ragt. Drehen Sie Ihr Gehäuse sehr vorsichtig in die richtige Position. Stellen Sie das Gehäuse an den gewünschten Standort und prüfen Sie, dass alle Seiten gleichmäßig hoch sind. Wenn das Gehäuse leicht schief steht, schrauben Sie den tiefsten Stift etwas heraus und prüfen Sie das Gehäuse erneut. Wiederholen Sie diesen Schritt so lange, bis das Gehäuse nicht mehr schief steht. Verwenden Sie zur sicheren Befestigung die Sicherungsmutter am Fuß, damit keine unerwünschten Vibrationen auftreten.

Bei Holzböden / harten Bodenbelägen

Nur bei Standmodellen

Bei der Verwendung auf festen Bodenbelägen oder in Fällen, bei denen Stifte nicht zweckmäßig sind, kann der Fuß auch ohne den Stift verwendet werden. Bei einer derartigen Verwendung greifen Sie das Rändel des Stifts vorsichtig und drehen es gegen den Uhrzeigersinn. Drehen Sie den Stift vollständig heraus.

Vielleicht ist es für Sie leichter, zuerst die Polymer-Unterlage zu entfernen, um den Stift besser greifen zu können. Vor der oben beschriebenen ebenen Ausrichtung sollte die Polymer-Unterlage wieder eingesetzt werden.

Verbindung der Lautsprecherkabel

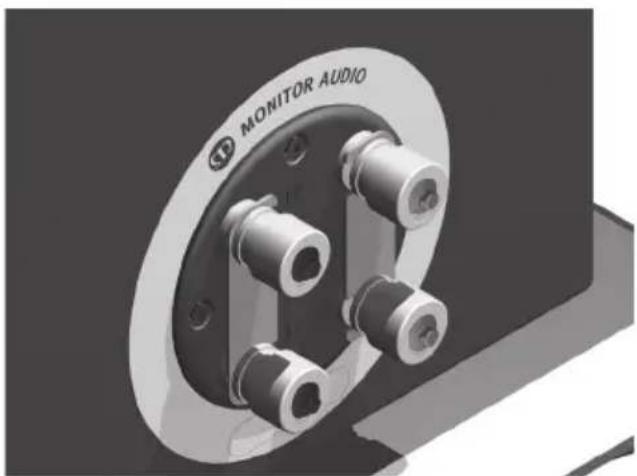

Absolierte Leiterenden

Schrauben Sie die Polklemmen auf und führen Sie die abisolierten Leiterenden durch die Durchgangsbohrung. Anschließend ziehen Sie die Polklemmen wieder fest, um die abisolierten Leiterenden festzuklemmen.

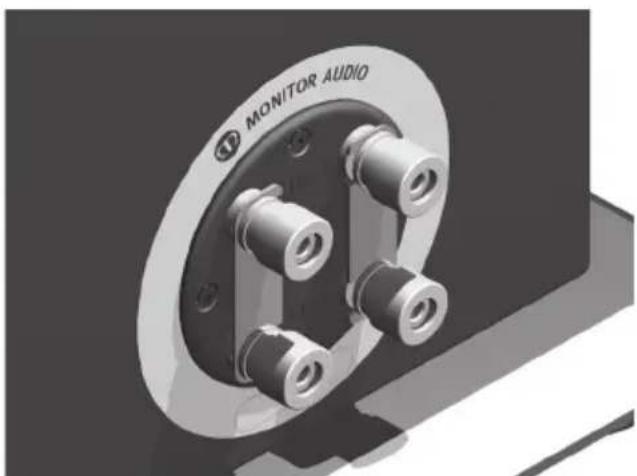

Verbinden Sie die Bananenstecker / das abisiolierte Leiterende mit den Anschlüssen. Verbinden Sie diese entweder oben, unten oder diagonal (wir empfehlen, dabei zu experimentieren, um die gewünschten Ergebnisse zu erreichen).

Entfernen Sie nicht die Klemmbrücken.

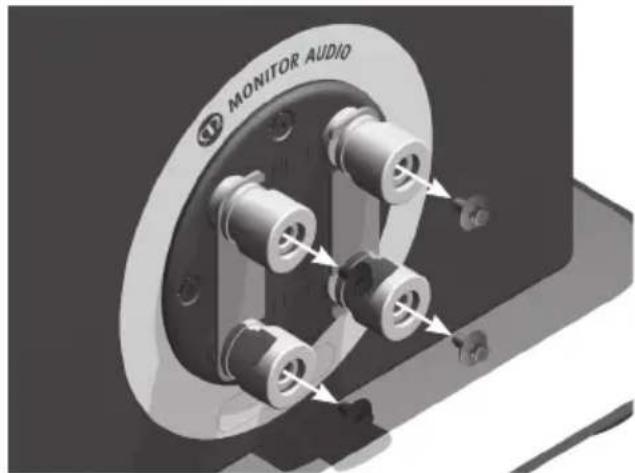

Entfernen Sie die roten und schwarzen Plastikstöpsel von den Anschlüssen und führen Sie die Bananenstecker in die freigelegten Löcher.

Möglicherweise benötigen Sie eine Messerklinge oder einen flachen Schraubendreher, um die Stöpsel zu entfernen.

MONITOR AUDIO

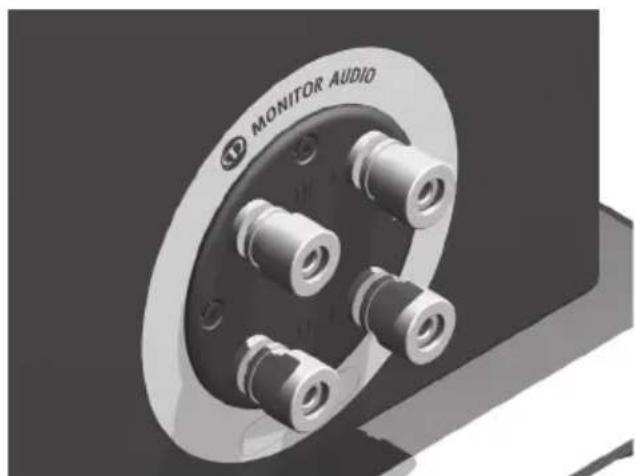

Bi-Wiring / Bi-Amping

Verbinden Sie die Bananenstecker / das abisierte Leiterende mit den oberen und unteren Anschlüssen (positiv mit positiv und negativ mit negativ).

Die Klemmbrücken MÜSSEN ENTFERNT WERDEN.

WARNUNG: Achten Sie darauf, die Anschlusspfropfen nicht zu weit in die Öffnung einzuführen, da der Schaumpfropfen dadurch im Gehäuse stecken bleiben könnte.

Wenn der Lautsprecher in einem kleinen Raum (etwa 9 m²) oder einem Raum mit häufig auftretender, betonter Bassresonanz aufgestellt werden soll, kann die Verwendung von Anschlusspfropfen wünschenswert sein. Dabei wird jedoch empfohlen, vor der Anbringung bei der Aufstellung der Lautsprecher im Raum zu experimentieren. Zur Optimierung der Lautsprecherleistung sollten Sie prüfen, ob der Lautsprecher nicht zu nahe an einer Wand oder in einer Zimmerecke aufgestellt ist (lesen Sie hierzu die Empfehlungen auf den Seiten 4 und 7).

Wenn die Raumästhetik, die Raumaufteilung oder die Erfahrungen beim Vorhandensein eines ausgeprägten Basses die Aufstellung der Lautsprecher vorgibt, lesen Sie bitte für den Silver 1 oder 2 bei Punkt 1 und für den Silver 6, 8 oder 10 bei Punkt 2 weiter.

1. Wenn Regal- / Standlautsprecher (Silver 1 und 2) in unmittelbarer Nähe von weniger als 20 cm zu einer Rückwand (wie bei einem Bücherregal, der Aufstellung in einem Schrank oder nahe einer Wand) aufgestellt werden müssen, empfehlen wir, Anschlusspfropfen in den Öffnungen zu verwenden. Dies verringert das Bassdröhnen und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung.
2. Wenn Bodenlautsprecher (Silver 6, 8 und 10) in unmittelbarer Nähe von weniger als 45 cm zu einer Rückwand aufgestellt werden müssen, empfehlen wir die Verwendung von Anschlusspfropfen. Dies verringert das Bassdröhnen und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung.

Was ist Bassdröhnen?

Das Bassdröhnen (es wird manchmal auch als Überhang bezeichnet) wird normalerweise verursacht, wenn die Bassleistung der Lautsprecher die Raummodi anregt und bei einer bestimmten Frequenz oder bei mehreren Frequenzen eine Bassanhebung verursacht.

Bei der Verwendung von Anschlusspfropfen wird nicht die Gesamt-Basserweiterung verringert, sondern die Bassenergie / Bassleistung der Öffnungsfrequenzabstimmung. Dadurch verringert sich das Bassdröhnen und gleichzeitig erhöht sich die Klarheit des Basses und die offensichtliche Lebendigkeit.

Es wird nachdrücklich empfohlen, dabei zu experimentieren.

Einfahren

Die Lautsprecher müssen erst „eingefahren“ werden, ehe sie ihre maximale Leistung erreichen. Der Vorgang des Einfahrens bei der Silver-Serie erfordert etwa eine Wiedergabedauer von 60 bis 70 Stunden. Bei diesem Einfahrvorgang sollten sie Lautsprecher nicht zu hoch aufgedreht werden, da sie sonst beschädigt werden könnten. In dieser Zeit werden Sie bemerken, dass sich der Klang öffnet, deutlicher, knackiger und viel gerichteter wird.

MODEL, SILVER 1 SILVER 2 SILVER 6 SILVER 8 SILVER TO SILVER-CENTER SILVER-FX
Systemat
Frequentbeich
Empfindlichkeit (1 W bei 1 M)
Maximler Schuldurpegel
Lesungstiftigkeit (Effektivspannung) Watt
Employthe Verstreikaner
Bassanspassung
Übrangensteußen
Eragunzung der Antiebesüllhet
Ergebnischesusgen (ausgekommen Gitter, Anschlusses und Sockel) (H x B x T)
Gehäuseabsusgen (einschließlich Anschlusses) (H x B x T)
Gehäuseabsusungen (einschließlich Anschlusses) (H x B x T)
Gehäuseabsusungen (einschließlich Anschlusses) (H x B x T)
Gehäuseabsusungen (einschließlich Anschlusses) (H x B x T)
Gehäuseabsusungen	312 x 185 x 240 mm	375 x 230 x 300 mm	34 x 9 kg x 11 kg/m3	34.85 x 7 kg x 11 kg/m3	9.74 kg x 7 kg x 15 kg
	12 sen x 745 x 9 kg x 71 kg/m3	34 x 9 kg x 11 kg/m3	34.85 x 7 kg x 9 kg/m3	1.000 x 185 x 380 mm	41.59 kg x 7 kg x 11 kg/m3
	12 sen x 745 x 9 kg x 71 kg/m3	34.85 x 7 kg x 9 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 sen x 745 x 9 kg x 71 kg/m3	34.85 x 7 kg x 9 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3.
	12 sen x 745 x 9 kg x 71 kg/m3	34.85 x 7 kg x 11 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 sen x 745 x 9 kg x 71 kg/m3	34.85 x 7 kg x 11 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x 9 kg x 71 kg/m3	34.85 x 7 kg x 11 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.85 x 7 kg x 11 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11kg/m3	1.000 x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000x 185 x 380 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x 7 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m2	41.59 kg x 9 kg x 11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	12 senx x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	12 senex x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	12 senex x 745 x9 kg x 7 kg/M3	34.88 x 7 kg x 11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	12 senex x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x11 kg/m3	1.000 x 185 x 385 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	12 senex x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x11 kg/m3	1.000 x 240 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	12 senex x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x11 kg/m3	1.000 x 240 mm	38.38 x7.5 kg x 11 kg/m2	41.59 kgx11 kg/m3
	12 senex x 745 x9 kg x 7 kg/m3	34.88 x 7 kg x11 kg/m3	1.000 x 240 mm	38.38 x7.5 kg x 11 kg/m3	41.59 kgx11 kg/m3
	10.8 DBA 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 MB	40 - 120 W	60 - 150 W	80 - 200 W	60 - 150 W
	8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm	120 W	150 W	200 W	150 W
	10.8 DBA 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 20 MB	120 W	150 W	200 W	150 W
	8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm	120 W	150 W	200 W	150 W
	8 DBA 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb
	8 DBA 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb 40 mb

MONITOR AUDIO®

design for sound

Monitor Audio Ltd.

24 Brook Road

Rayleigh, Essex

SS6 7XJ

England

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

monitoraudio.com

Geplant und entwickelt im Vereinigten Königreich, hergestellt in China

© 2013. Version 1
