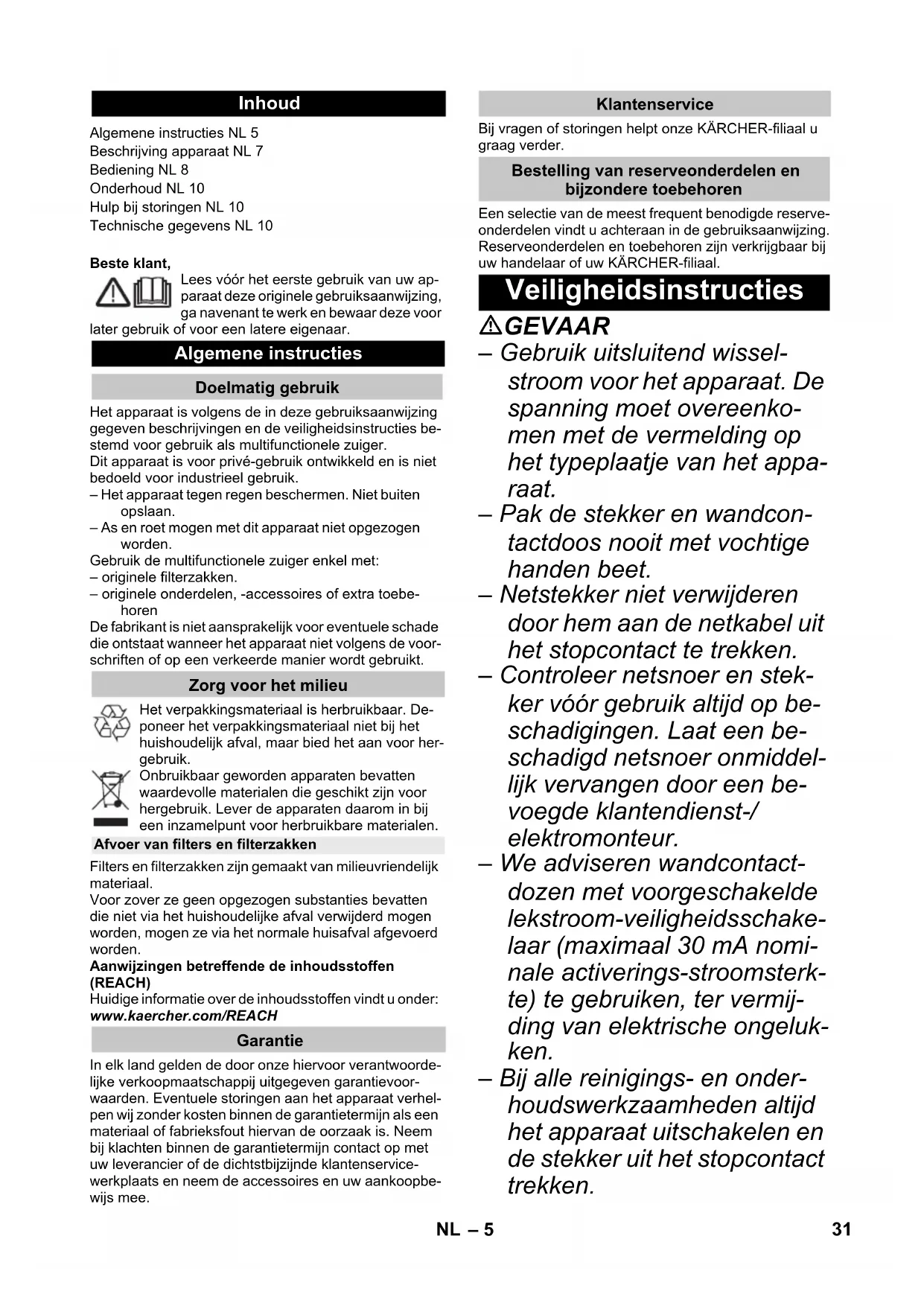

GEBRUIKSAANWIJZING MV 5 Premium Kärcher
Beschrijving apparaat NL 7
Bediening NL 8
Onderhoud NL 10
Hulp bij storingen NL 10
Lees voor het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga dienovereenkomstig te werk en bewaar deze voor
later gebruik of voor een latere eigenaar.
Algemene instructies
Doelmatig gebruik
Het apparaat is volgens de in deze gebruiksaanwijzing gegeven beschrijvingen en de veiligheidsinstructies bestemd voor gebruik als multifunctionele zuiger. Dit apparaat is voor privégebruik ontwikkeld en is niet bedoeld voor industrieel gebruik. - Het apparaat tegen regen beschermen. Niet buiten opslaan. - As en roet mogen met dit apparaat niet opgezogen worden. Gebruik de multifunctionele zuiger enkel met: - originele filterzakken. - originele onderdelen, - accessoires of extra toebehoren. De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt.
Zorg voor het milieu
Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.
Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.
Afvoer van filters en filterzakken
Filters en filterzakken zijn gemaakt van milieuvriendelijk materiaal.
Voor zover ze geen opgezogen substanties bevatten die niet via het huishoudelijk afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden.
Aanwijzingen betreffende de inhoudsstoffen (REACH)
Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH
Garantie
In elk land gelden de door onze hiervoor verantwoordelijke verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn als een materiaal- of fabrieksfout hiervan de oorzaak is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem de accessoires en uw aankoopbewijs mee.
Klantenservice
Bij vragen of storingen helpt onze KÄRCHER-filiaal u graag verder.
Bestelling van reserveonderdelen en bijzondere toebehoren
Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing. Reserveonderdelen en toebehoren zijn verkrijgbaar bij uw handelaar of uw KÄRCHER-filiaal.
Veiligheidsinstructies
△GEVAAR
- Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat.
- Pak de stekker en wandcontactdoos nooit met vochtige handen beet.
- Netstekker niet verwijderen door hem aan de netkabel uit het stopcontact te trekken.
- Controleer netsnoer en stekker voor gebruik altijd op beschadigingen. Laat een beschadigd netsnoer onmiddellijk vervangen door een bevoegde klantendienst-/elektromonteur.
- We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheidsschakelaar (maximaal 30 mA nominale activeringsstroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.
- Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.
- Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische dienst worden uitgevoerd.
WAARSCHUWING
- Dit apparaat mag niet gebruikt worden door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen.
- Kinderen mogen het apparaat enkel gebruiken wanneer ze ouder zijn dan 8 jaar en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen.
- Kinderen mogen niet met het apparaat spelen.
- Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen.
- De reiniging en het gebruikersonderhoud mogen niet zonder toezicht door kinderen uitgevoerd worden.
- Verpakkingsfolie buiten het bereik van kinderen houden, er bestaat verstikkingsgevaar!
- Apparaat na elk gebruik en voor elke reiniging / elk onderhoud uitschakelen.
- Brandgevaar! Geen brandende of glimmende voorwerpen opzuigen.
- U mag het apparaat niet in gebieden met explosiegevaar gebruiken. Bij schuimvorming of ontsnappende vloeistof het apparaat onmiddellijk uitschakelen of de stekker uittrekken!
- Geen schuurmiddelen, glas of reinigingsmiddelen gebruiken! Dompel het apparaat nooit in water.
Bepaalde stoffen kunnen door het opwaaien met de zuiglucht explosieve dampen of mengsels vormen!
De volgende stoffen nooit opzuigen:
- Explosieve of brandbare gassen, vloeistoffen en stof (reactief stof) - Reactief metaalstof (bijv. aluminium, magnesium, zink) in verbinding met sterk alkalische en zure reinigingsmiddelen - Onverdunde sterke zuren en logen - Organische oplosmiddelen (bijv. benzine, verfverdunner, aceton, stookolie).
Bovendien kunnen deze stoffen de bij het apparaat gebruikte materialen aantasten.
Gevarenniveaus
GEVAAR
Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.
WAARSCHUWING
Verwijzing naar een mogelijk gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.
VOORZICHTIG
Verwijzing naar een mogelijke gevaarlijke situatie die tot lichte verwondingen kan leiden.
LET OP
Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.
Beschrijving apparaat
Afbeeldingen zie uitklappagina's!
Deze gebruiksaanwijzing beschrijft de op de voorpagina vermelde multifunctionele zuiger. De afbeeldingen tonen de maximale uitvoering; afhankelijk van het model kunnen er verschillen zijn in uitvoering en meegeleverde toebehoren.
Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren of beschadigingen. Neem bij transportschade contact op met uw leverancier.
Behoort tot het leveringspakket Mogelijke accessoires
Zuigslangaansluiting
B1
Voor het aansluiten van de zuigslang bij het zuigen.
Afbeelding B3
→ Stand 1: zuigen of blazen. Stand 0: apparaat is uitgeschakeld.
B3
→ Stand MAX: zuigen of blazen. → Stand MAX: zuigen met aangesloten elektrisch gereedschap
Regeling vermogen: Indien nodig bij zuigen, blazen of werken met een elektrisch gereedschap zuigvermogen reduceren. → Stand 0: Toestel uitgeschakeld. Elektrisch gereedschap is van spanning voorzien.
Instructie: Neem het maximale aansluitvermogen in acht (zie hoofdstuk, Technische gegevens).
Afbeelding C2
→ Voor het aansluiten van elektrisch gereedschap.
4 Blaasaansluiting
Afbeelding E1
→ Zuigslang in blaasaansluiting steken, de blaasfunctie is zo geactiveerd.
5 Filterreinigingstoets
Afbeelding D1
→ Voor het reinigen van de ingebouwde vlakke harmonicafilter.
Instructie: Toets niet indrukken bij een natte vlakke harmonicafilter.
6 Greep
→ Apparaatkop na het ontgrendelen aan de greep vastpakken en afnemen.
7 Draagbeugel
Afbeelding A1
De draagbeugel dient tegelijkertijd voor de vergrendeling van de apparaatkop en het reservoir. Voor het ontgrendelen de beugel helemaal naar voren zwenken totdat de vergrendeling vrij is. Apparaatkop aan de greep vastpakken en afnemen.
8 Filtercassette en ontgrendelingsknop
Afbeelding H1
Afbeelding H2
Voor de reiniging van de filter drukt u op de ontgrendelingsknop, klapt u de filtercassette uit en neemt u ze weg.
9 Bergruimte toebehoren
Afbeelding G2
Het bevestigingspunt voor het toebehoren maakt het bewaren van zuigbuizen en zuigkoppen aan het apparaat mogelijk.
10 Kabelhaak
Afbeelding G2
Voor het opbergen van het netsnoer.
11
Opbergpositie
Afbeelding F1
→ Voor het afzetten van de vloerkop bij werkonderbrekingen.
Zwenkwiel
Afbeelding A1
→ Reservoir omdraaien, zwenkwielen tot de aanslag in de openingen op de bodem van het reservoir duwen.
Aftapschroef
Afbeelding G1
→ De aftapschroef dient voor het snelle en comfortabele ledigen van vuil water in het reservoir. Om beter te ledigen, reservoir naar voren kantelen.
14
Filterzak
Afbeelding A2
Aanwijzing: Bij het natzuigen mag geen filterzak gebruikt worden!
15 Vlak harmonicafilter
(al in het apparaat aangebracht)
LET OP
Werk altijd met een aangebrachte vlakke harmonicafilter, zowel bij nat- als bij droogzuigen!
16 Zuigslang met verbinderstuk
Afbeelding B1
→ Duw de zuigslang in de aansluiting op het apparaat tot ze vastklikt. → Om eruit te nemen, druk met uw duim op de pal en trek de zuigslang eruit.
Instructie: Accessoires zoals zuigborstels (optioneel) kunnen direct op het verbindingsstuk gestoken en op die manier met de zuigslang verbonden worden. Voor comfortabel werken, ook op enge plaatsen.
De afneembare handgreep kan indien nodig tussen het accessoire en de zuigslang aangebracht worden.
Zie positie 17.
Advies: Om de vloer te zuigen steekt u de handgreep op de zuigslang.
17 Afneembare handgreep
Afbeelding B1
→ Verbind de handgreep met de zuigslang tot hij vastklikt.
Afbeelding B4
→ Om de handgreep van de zuigslang te verwijderen, duwt u met uw duim op de vergrendeling en verwijdert u de handgreep.
Instructie: Door het verwijderen van de handgreep kunnen accessoires ook direct op de zuigslang gestoken worden.
Advies: Om de vloer te zuigen steekt u de handgreep op de zuigslang.
18
Zuigbuis 2 x 0,5 m
Afbeelding B1
→ Beide zuigbuizen samensteken en met de handgreep verbinden.
Vloerkop
(met omschakelhendel)
Afbeelding B1
Voor de gemakkelijke omschakeling tussen droog en nat vuil:
→ Voor het van de vloer zuigen van droog vuil, de stand met uitgeschoven borstelstroken gebruiken.
→ Voor het van de vloer opzuigen van water, de stand met uitgeschoven rubberstrips gebruiken.
20
Spleetmondstuk
→ Voor randen, voegen, radiatoren en moeilijk toegankelijke plaatsen.
21 Adapter
Afbeelding C1
→ Voor het verbinden van de zuigslang met elektrisch gereedschap
→ Adapter indien nodig met een mes aan de diameter van de aansluiting van het elektrisch gereedschap aanpassen.
22 Flexibele gereedschapslang
Afbeelding C1
→ Voor meer flexibiliteit bij het werken met elektrische gereedschappen.
Aanwijzing: Kan ook met adapter gebruikt worden.
Bediening
LET OP
Werk altijd met een aangebrachte vlakke harmonicafilter, zowel bij nat- als bij droogzuigen!
Voor ingebruikname
Afbeelding A1 → Kop verwijderen, inhoud uit het reservoir halen. → Reservoir omdraaien, zwenkwielen tot de aanslag in de openingen op de bodem van het reservoir duwen. → Kop aanbrengen en vergrendelen. → Houder voor de opname van accessoires aan de zijkant van de apparaatkop vastklemmen.
Ingebruikname
Afbeelding B1 Toebehoren aansluiten. Afbeelding B2 → Steek de netstekker in de contactdoos.
Afbeelding B1: Toebehoren aansluiten. Afbeelding B2: Steek de netstekker in de contactdoos.
→ Apparaat inschakelen.
→ Apparaat inschakelen.
Droogzuigen
LET OP
Werk enkel met een droge vlakke harmonicafilter! Controleer de filter voor gebruik op beschadigingen en vervang hem indien nodig.
Afbeelding A2
→ Voor het opzuigen van droog vuil kan indien nodig tevens een filterzak gebruikt worden.
LET OP
Filterreiniging enkel zonder aangebrachte filterzak activeren aangezien de filterzak anders beschadigd kan worden.
Instructies filterzak
- Het vulpeil van de filterzak is afhankelijk van het opgezogen vuil.
- Bij fijn stof, zand, enz. moet de filterzak vaker vervangen worden.
- Volle filterzakken kunnen openbarsten, waarom de filterzak op tijd vervangen!
LET OP
Opzuigen van koude as enkel met voorafscheider. Bestel-nr. Basic-uitvoering: 2.863-139.0, Premium-uitvoering: 2.863-161.0.
Natzuigen
LET OP
Geen filterzak gebruiken!
Instructie: Wanneer het reservoir vol is, sluit een vlotter de zuigopening en draait het apparaat met een verhoogd toerental. Schakel het apparaat onmiddellijk uit en maak het reservoir leeg.
Om vocht of nattigheid op te zuigen, moet gelet worden op een correcte instelling van de vloersproeier en moet het overeenkomstige accessoire aangesloten worden.
Werken met elektrische werktuigen
Adapter indien nodig met een mes aan de diameter van de aansluiting van het elektrisch gereedschap aanpassen.
Afbeelding C1
A) Ingesloten adapter op de handgreep van de zuigslang steken en met de aansluiting van het elektrisch gereedschap verbinden. Of B) Voor meer flexibiliteit bij het werken de flexibele gereedschapslang gebruiken. Deze met zuigslang en eventueel met adapter verbinden en aan de aansluiting van het elektrisch gereedschap aansluiten.
Afbeelding C2
Bij apparaten met ingebouwd stopcontact: Stekker van elektrisch gereedschap op de zuiger steken.
Afbeelding C3
Apparaat inschakelen (draaischakelaar aan links op stand MAX) en met het werk beginnen.
Instructie: Zodra het elektrisch gereedschap ingeschakeld wordt, start de zuigturbine met een vertraging van 0,5 seconden. Wanneer het elektrisch gereedschap uitgeschakeld wordt, loopt de zuigturbine nog ca. 5 seconden na om het resterende vuil in de zuigslang op te zuigen.
Geïntegreerd filterreinigingssysteem
Het filterreinigingssysteem is voorzien voor het opzuigen van grote hoeveelheden vrij stof zonder aangebrachte filterzak.
Instructie: Door het filterreinigingssysteem kan de verontreinigde vlakke harmonicafilter met een drukknop gereinigd worden en kan de zuigprestatie opnieuw verhoogd worden.
Afbeelding D1
→ Steek de handgreep van de zuigslang in de opname voor accessoires op de apparaatkop. Druk bij een ingeschakeld apparaat de filterreinigingstoets 3 keer in met een interval van 4 seconden.
Instructie: Na een herhaaldelijke bediening van de filterreinigingstoets moet het vulvolume van het reservoir gecontroleerd worden. Anders kan het vuil bij het openen van het reservoir ontsnappen.
Blaasfunctie
Reinigen van moeilijk bereikbare plaatsen of waar zuigen niet mogelijk is, bijv. bladeren uit het grindbed.
Afbeelding E1
→ Steek de zuigslang in de blaasaansluiting, de blaasfunctie is zo geactiveerd.
Werking onderbreken
Afbeelding B3
→ Apparaat uitschakelen.
Afbeelding F1
Vloerkop in de opbergpositie hangen.
De werkzaamheden beëindigen
→ Apparaat uitschakelen en de stekker uit de wandcontactdoos trekken.
Reservoir ledigen
Afbeelding G1
→ Apparaatkop afnemen, met nat of droog vuil gevuld reservoir ledigen.
Bij apparaten met aftapschroef: Droog vuil via reservoir ledigen. Voor het ledigen van vloeistoffen aftapschroef gebruiken.
Apparaat opbergen
Afbeelding G2
→ Netsnoer en toebehoren in apparaat stoppen. Apparaat in droge ruimtes opbergen.
Onderhoud
→ Apparaat en kunststofaccessoires met een in de winkel verkrijgbare kunststofreiniger verzorgen. → Reservoir en accessoires indien nodig met water uitspoelen en laten drogen voor verder gebruik.
Vlakvouwfilter reinigen
Advies: Reinig de filtercassette na elk gebruik.
Afbeelding
→ Ontgrendel de filtercassette, klap ze uit en neem ze weg; verwijder vuil uit de filtercassette in een vuilnisbak. Klop de filtercassette voor de reiniging van de gebruikte vlakke harmonicafilter tegen de rand van de vuilnisbak. De vlakke harmonicafilter hoeft daartoe niet uit de filtercassette genomen te worden.
Reinig de vlakke harmonicafilter indien nodig apart.
Afbeelding H1
→ Ontgrendel de filtercassette, klap ze uit en verwijder ze.
→ Neem de vlakke harmonicafilter uit de filtercassette en klop hem uit. → Reinig de filter indien nodig enkel onder stromend water, wrijf of borstel hem niet af. Laat de filter voor gebruik volledig drogen. → Bouw de droge vlakke harmonicafilter ten slotte opnieuw in het apparaat in. Plaats de filtercassette in het apparaat.
Hulp bij storingen
Te weinig zuigcapaciteit
Indien de zuigkracht van het apparaat afneemt, moeten de volgende punten gecontroleerd worden: toebehoren, zuigslang of zuigbuizen zijn verstopt, verstopping met een stok verwijderen.
→ Filterzak is vol: plaats een nieuwe filterzak.
Vlakke harmonicafilter is vuil: verwijder de filtercassette en reinig de filter (zie hoofdstuk „Vlakke harmonicafilter reinigen"). → Beschadigde vlakke harmonicafilter vervangen.
Technische gegevens
De technische gegevens zijn te vinden op de uitklapbare pagina's. Hierna de verklaring van de gebruikte symbolen.
Spanning
Vermogen Pnom.
Max. aansluitvermogen van de contactdoos van het apparaat.
Netzekering (traag)
Reservoirvolume
Wateropneming met handgreep
Wateropneming met vloerkop
Netkabel
Geluidsniveau (EN 60704-2-1)
Gewicht (excl. accessoires)
Technische veränderingen voorbehonden!
