GEBRUIKSAANWIJZING 7207 AE SKIL

• Deze machine is bestemd voor het droog schuren en polijsten van hout, geverfde oppervlakken, kunststof en plamuur
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaaanwijzing ③

TECHNISCHE SPECIFICATIES ①

MACHINE-ELEMENTEN ②

A Delta-punt
B Knop voor verwisselen van schuurhulpstukken
C Adapter*
D Louvre schuurhulpstuk
E Stofzak (7207)/Stofcontainer (7208)
F Aan/uit schakelaar
G Spot light (7208)
H Ventilatie-openingen

• NIET STANDAARD MEEGELEVERD (7207)

VEILIGHEID

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

A LET OP! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.

c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

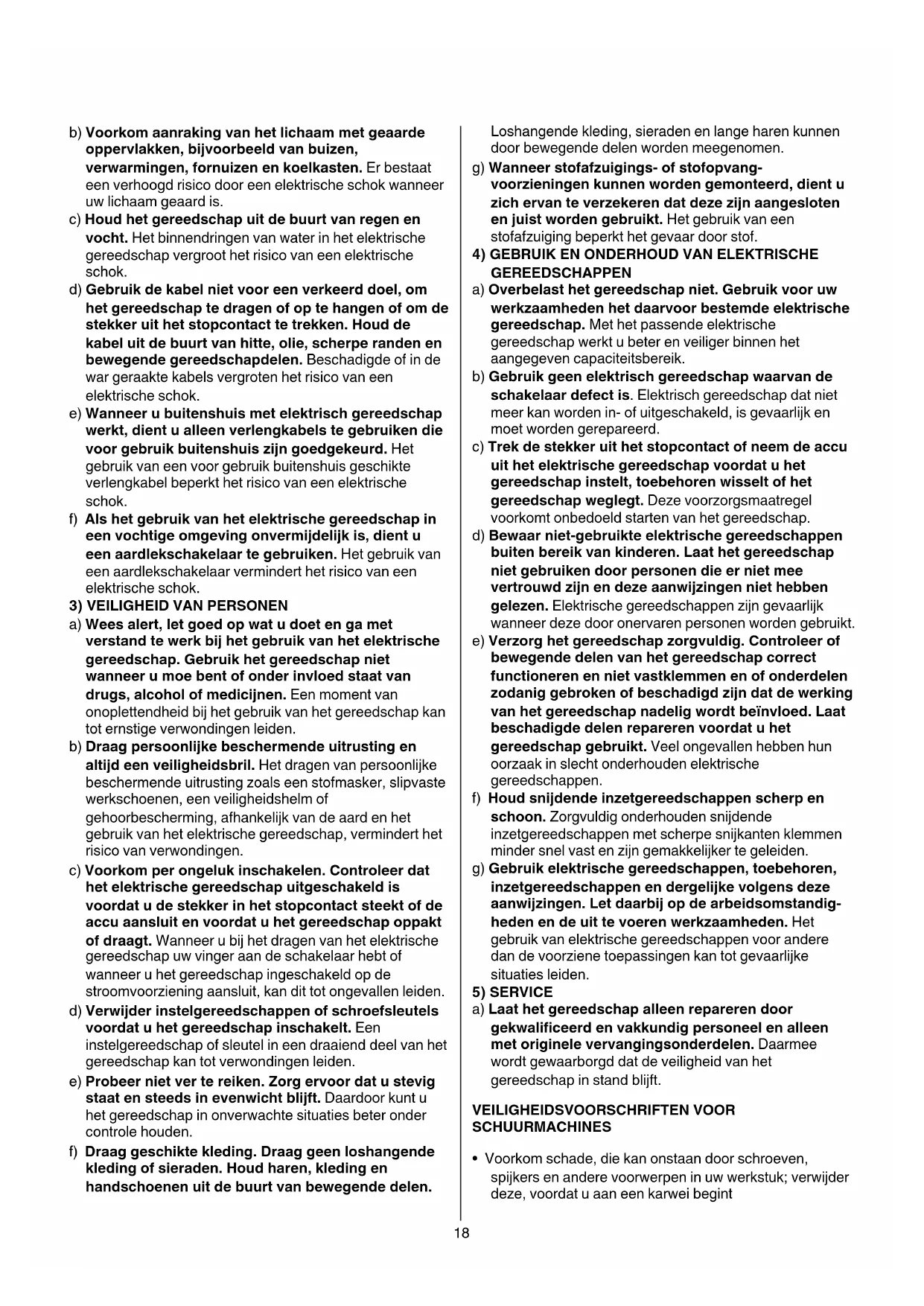

3) VEILIGHEID VAN PERSONEN

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controller dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer Niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachtete situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

5) SERVICE

Loshangende kleding, sieraden en lange haren{kunnen door bewegende delen worden meegenomen.
g) Wanner stofafzugings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodenig gebroken of beschadigd zich dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR SCHUURMACHINES

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Houd het snoer algtd verwijderd van de bewegende delen van uw machine; richt het snoer maarachten, van de machine weg

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steviger vast dan wanner het met de hand worden vastgehonden)
• Als u de machine wegzet moet de motoruitgeschakeld zich en de bewegende delen tot stilstand zich gekomen
• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capacititeit van 16 Ampère
• In geval van electrische of mechanische storing, de machine onmiddelijk uitschakelen en de stekker UIT het stopcontact trekken
• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt
• Deze machine mag nicht worden gebruikt door Personen ander de 16一年多
  Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemers
• Raak het snoer Niet aan, als ditijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekkeruit het stopcontact
• Gebruik de machine Niet, wanner het snoer beschadigd is; waar dit door een erkende vakman verrangen
• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning (met 230V of 240V aangeduide machines können ook op 220V aangesloten worden)
• Deze machine is nicht geschikt voor schuren met water
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal+kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders verooorzaken); draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificiererd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzoring; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in ache
• Bij het schuren van metaal ontstaan vonden; gebruik de stofzak/stofcontainer Niet en houd andere Personen en brandhaar materiaal van het werkgebied weg
• Kom Niet in aanraking met het draaiend schuurpapier
• Gebruik versleten, gescheurd of ernstig beschadigd schuurpapier nicht meer
• Draag beschermende handschoenen, verilgheidsbril, nauw sluitende kleding enhaarbescherming (bij lange haren)
• Trek.altijd de stekker uit het stopcontact voordat u eeninstelling verandert of een accesaire verwisselt

GEBRUIK

• Bevestigen van schuurpapier ④ ! trek de stekker uit het stopcontact

! t.b.v. stofafzuiig geperforeerd schuurpapier gebruiken
! perforatie van het schuurpapier moet corresponderen met perforatie in de schuurvoet
! verrang versleten schuurpapierijdig
! gebruik de machine alleen wanner het heleschuuroppervlak met schuurpapier bedekt is
- breng VELCRO-schuurpapier aan zoals afgebeeld

Monteren van adapter ⑤

• verwijder VELCRO-schuurpapier
• verwijder delta-punt A verwijl u knop B indrukt
• monteer adapter C zoals afgebeeld

Monteren van de speciale schuurhulpstukken 6

• monteer gewenste schuurhulpstuk op adapter C zoals afgebeeld
• breng bijbehorend VELCRO-schuurpapier aan op schuurhulpstuk
• 3 schuur-positions

Monteren van "Louvre" schuurhulpstuk ⑦

• verwijder VELCRO-schuurpapier
• verwijder delta-punt A verwijl u knop B indrukt

• monteer "Louvre" schuurhulpstuk zoals afgebeeld

• Stofafzuiiging 8

• bevestig stofcontainer/stofzak E

• ledig stofcontainer/stofzak E regelmatig voor optimale stofafzuiging
  ! gebruik stofcontainer/stofzak nicht bij het schuren van metaal

Aan/uit schakelaar

• schakel machine aan/uit door schakelaar F ② waar voren/achteren te schuiven
  ! voordat het schuuroppervlak in aanraking komt met het werkstuk, moet u de machine aanzetten
  ! voordat u de machine uitschakelt, dient u deze van het werkstuk op te lichten

• Spot light (9) (7208)

Spot light G gaat automatisch aan als schakelaar F geactiveerd worden

Vasthouden en leiden van de machine 10

! houd de machineijdens het werk alsijd vast bij het(de) grijs-gekleurde greepvlak(ken)
- geleid uw machine parallel aan het werkoppervlak
! oefen Niet te veel drukuit op de machine;拉动 het schuuroppervlak het werk voor u doeon
- zet uw machine Niet schuin op het werkstuk ter voorkoming van ongewenste schuursporen
- houd ventilatie-openingen H ② onbedekt

TOEPASSINGSADVIES

• Gebruik de machine met de standard voetplaat voor grote werkoppervlakken, hoeken en randen ⑪
• Gebruik de machine met de speciale schuurhulpstukken voor moeilijk bereikbareplaatsen ⑫

• Het flexibele schuurhulpstuk is bedoeld voor

• afronden van oppervlakken met een rand 13a

• alle ronde oppervlakken met een maximum-diameter van 10 cm ⑬ b

• Als de delta-punt versleten of beschadigd is aan de punt, dan kut u de levensduur tweemaal verlengen door deleer af te halen, 120^ te draaien en weer terug teplaatsen (ook van toepassing op het delta-schuarpapier) 14

• Gebruik nooit hetzelfde schuurpapier voor hout en metaal

Aanbevolen schuurbandkorrel:

grof - voor verwijderen van verf; voor schuren van uiterst ruw hout
middel - voor schuren van ruw of gewoon hout
fijn - voor glad makev van hout; voor afwerken van kaal hout; voor glad makenvan oppervlakken met oude verf

• Gebruik verschillende korrelgroottes, wanneer het te schuren oppervlak ruw is:

• begin te schuren met korrel grof of middel

• eindhoven met korrel fjn

Vooreer tips zie www.skileurope.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik

• Houd machine en snoer alkijd schoon (met name de ventilatie-openingen H ②)

• veeg achtergebleven schuurstof met een kwast weg

! trek de stekker uit het stopcontact voor het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skileurope.com)

MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

• volgens de Europese richtig 2002/96/EG inzake oude electrische en electronische apparaten en de toepassing waar van binnen de nationale wetgeving, dient afgedankt electrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

• symbol ⑤ zal u in het afldankstadium hieraan herinneren

C€-CONFORMITEITSVERKLARING

• Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten: EN 60745, EN 61000, EN 55014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 2006/42/EG
• Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Klot

Jan Trommelen

Vice President

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 71 dB(A) en het geluidsvermogen-niveau 82 dB(A) (standaard devatie: 3 dB), en de vibratie 14,3m / s^2 (hand-arm methode; onzekerheid K = 1,5m / s^2

• Het trillingsemmissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gezrukt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gezruik van de machine voor de vermelde toepasseningen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen

• wonneer de machine isuitgeschakeld of wonneer\ deze loopt maar geen werk verricht, kan dit het\ blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren
