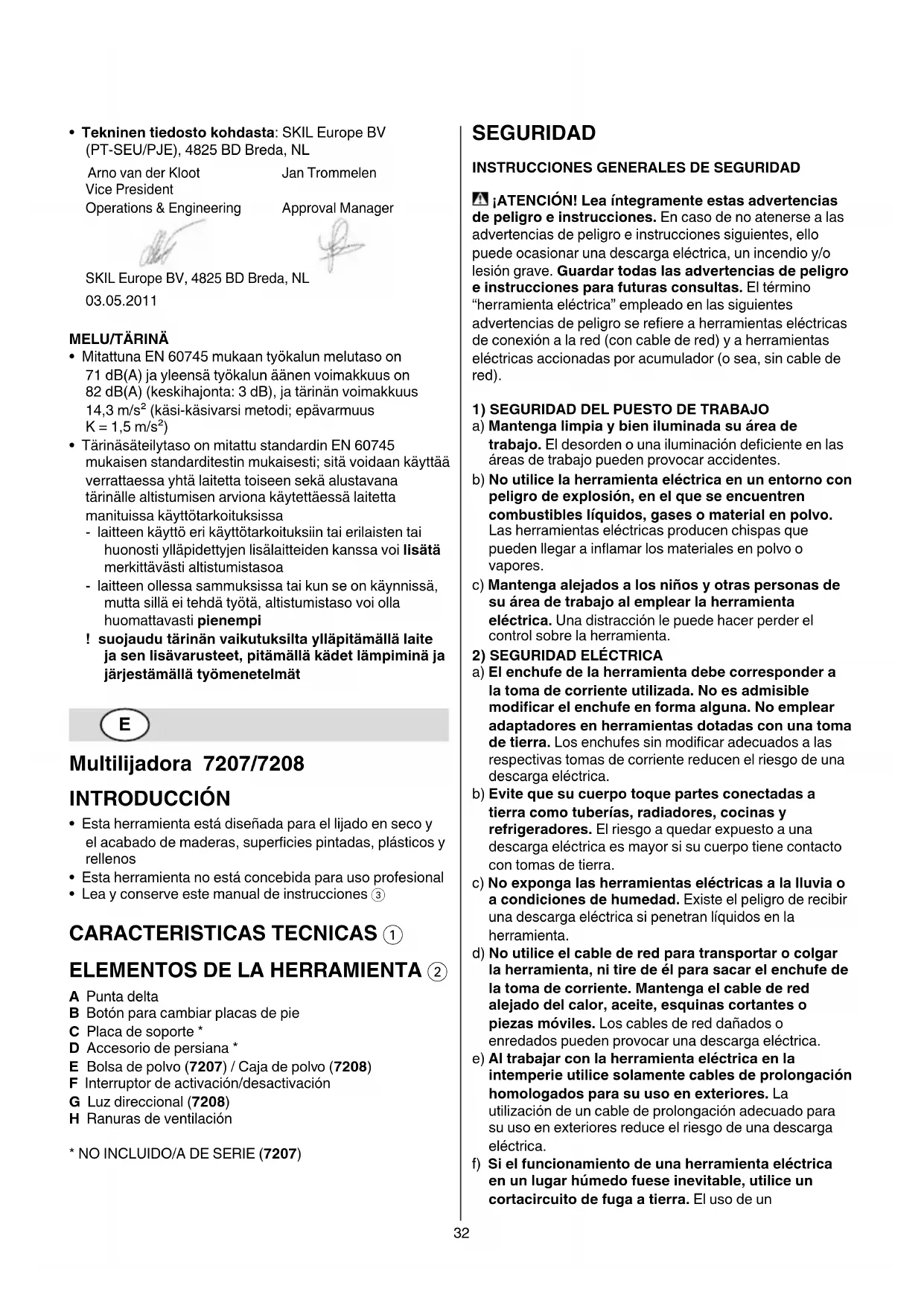

MANUAL DE USUARIO 7207 AE SKIL

• Esta herramienta está diseñada para el lijado en seco y

el acabado de maderas, supercies pintadas, plásticos y

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones 3

CARACTERISTICAS TECNICAS 1

ELEMENTOS DE LA HERRAMIENTA 2

B Botón para cambiar placas de pie

C Placa de soporte *

D Accesorio de persiana *

E Bolsa de polvo (7207) / Caja de polvo (7208)

F Interruptor de activación/desactivación

G Luz direccional (7208)

H Ranuras de ventilación

* NO INCLUIDO/A DE SERIE (7207)

SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio y/o

lesión grave. Guardar todas las advertencias de peligro

e instrucciones para futuras consultas. El término

“herramienta eléctrica” empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de

trabajo. El desorden o una iluminación deciente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que

pueden llegar a inamar los materiales en polvo o

c) Mantenga alejados a los niños y otras personas de

su área de trabajo al emplear la herramienta

eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a

la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas dotadas con una toma

de tierra. Los enchufes sin modicar adecuados a las

respectivas tomas de corriente reducen el riesgo de una

b) Evite que su cuerpo toque partes conectadas a

tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o

a condiciones de humedad. Existe el peligro de recibir

una descarga eléctrica si penetran líquidos en la

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe de

la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o

piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación

homologados para su uso en exteriores. La

utilización de un cable de prolongación adecuado para

su uso en exteriores reduce el riesgo de una descarga

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice un

cortacircuito de fuga a tierra. El uso de un33

cortacircuito de fuga a tierra reduce el riesgo de

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese

cansado, ni bajo los efectos de alcohol, drogas o

medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse

se reduce considerablemente si, dependiendo del tipo y

la aplicación de la herramienta eléctrica empleada, se

utiliza un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente y/o al

montar el acumulador, al recogerla, y al

transportarla. Si transporta la herramienta eléctrica

sujetándola por el interruptor de conexión/desconexión,

o si introduce el enchufe en la toma de corriente con la

herramienta eléctrica conectada, ello puede dar lugar a

d) Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta

o llave colocada en una pieza rotativa puede producir

lesiones graves al accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y

mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas

móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que

éstos estén montados y que sean utilizados

correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad

dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la

herramienta eléctrica, cambiar de accesorio o al

guardar la herramienta eléctrica. Esta medida

preventiva reduce el riesgo de conectar accidentalmente

d) Guarde las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con su uso. Las herramientas utilizadas por personas

inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si

funcionan correctamente, sin atascarse, las partes

móviles de la herramienta, y si existen partes rotas

o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta

eléctrica estuviese defectuosa haga repararla antes

de volver a utilizarla. Muchos de los accidentes se

deben a herramientas con un mantenimiento deciente.

f) Mantenga los útiles limpios y afilados. Los útiles

mantenidos correctamente se dejan guiar y controlar

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo

en cuenta las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido concebidas

puede resultar peligroso.

a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente

piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA LIJADORAS

• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; retírelos antes de

• Mantenga siempre el cable lejos de las partes móviles de

la herramienta; mantenga el cable detrás de usted, lejos

• Asegure la pieza de trabajo (una pieza de trabajo

jada con unos dispositivos de sujeción o en un tornillo

de banco, se mantiene sujeta de forma mucho más

segura que con la mano)

• Ponga atención al guardar su herramienta de que el

motór está apagado y las partes móviles están parados

• Utilice cables de extensión seguros y completamente

desenrollados con una capacidad de 16 amperios

• En el caso de que se produjera un mal funcionamiento

eléctrico o mecánico, apague inmediatamente la

herramienta y desconecte el enchufe

• SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios

• Esta herramienta no debe utilizarse por personas

• El nivel de ruido, con la herramienta trabajando, podrá

sobrepasar 85 dB(A); usar protectores auditivos

• Si llega a dañarse o cortarse el cable eléctrico durante el

trabajo, no tocar el cable, sino extraer inmediatamente el

• No utilizar la herramienta cuando el cable esté dañado;

hágalo cambiar por una persona calicada

• Compruebe siempre que la tensión de alimentación es la

misma que la indicada en la placa de características de

la herramienta (las herramientas de 230V o 240V pueden

conectarse también a 220V)

• Esta herramienta no es adecuada para lijar con agua

• No trabaje materiales que contengan amianto (el

amianto es cancerígeno)34

• El polvo del material, como por ejemplo la pintura que

contiene plomo, algunas especies de madera, minerales

y metal podrían ser dañinos (el contacto o inhalación del

polvo podría producir reacciones alérgicas y/o

transtornos respiratorios al operador u otras personas

cerca); utilice una máscara contra el polvo y trabaje

con un dispositivo de extracción de polvo cuando lo

• Ciertos tipos de polvo están catalogados como

cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto con aditivos para el

acondicionamiento de la madera; utilice una máscara

contra el polvo y trabaje con un dispositivo de

extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de

polvo, en función de los materiales que vayan a ser

• Al lijar metal se generen chispas; no utilice la bolsa de

polvo/la caja de polvo y mantenga otras personas y

materiales combustibles alejados de la zona de trabajo

• Evitar el contacto con la hoja de lijado en marcha

• No utilizar hojas de lijado desgastadas, desgarradas o

excesivamente embazadas

• Llevar guantes protectores, gafas de protección,

vestimenta ceñida al cuerpo y protección adecuada para

• Desenchufar siempre la herramienta antes de

realizar cualquier ajuste o cambiar algún accesorio

• Montaje de la hoja de lija 4

! utilice hojas de lija perforadas a.f.d. la aspiradora

! las perforaciones de las hojas de lija deben

corresponderse con las perforaciones de la

! cambie a tiempo las hojas de lija pasadas

! utilizar la herramienta siempre con toda la

superficie de lijado cubierta con hoja de lija

- monte la hoja de lijado VELCRO de la forma ilustrada

• Montaje de la placa de soporte 5

- retire la hoja de lijado VELCRO

- retire la punta delta A mientras aprieta el botón B

- monte de placa de soporte C de la forma ilustrada

• Montaje de los accesorios de lijado especiales 6

- monte el accesorio de lijado deseado en la placa de

soporte C de la forma ilustrada

- monte la hoja de lijado VELCRO correspondiente en el

- 3 posiciones de lijado

• Montaje del accesorio de “persiana” 7

- retire la hoja de lijado VELCRO

- retire la punta delta A mientras aprieta el botón B

- monte el accesorio de “persiana” de la forma ilustrada

• Aspiración de polvo 8

- monte la caja/bolsa de polvo E

- vacíe la caja/bolsa E con regularidad para una

aspiración optimal del polvo

! no utilice la caja de polvo/la bolsa de polvo al lijar

- ponga en marcha/pare su herramienta apretando el

interruptor F 2 hacia adelante/atras

! antes de trabajar sobre una pieza, se debe poner

en marcha su herramienta

! antes de desactivar la herramienta, debe retirarla

de la pieza de trabajo

• Luz direccional 9 (7208)

La luz direccional G se extiende automáticamente

cuando se activa el interruptor F

• Sujección y manejo de la herramienta 0

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris

- guie su herramienta paralele a la supercie de trabajo

! no ejerza demasiada presión en la herramienta;

deje que la dimensión de la base haga su trabajo

- no incline su herramienta para evitar marcas de lijado

- mantenga las ranuras de ventilación H 2

CONSEJOS DE APLICACIÓN

• Utilice la herramienta con sus placas de estándar para

esquinas, bordes y supercies de trabajo grandes !

• Utilice la herramienta con los accesorios debilitado

especiales para los lugares difíciles de alcanzar @

• El accesorio dedicado exible está destinado a utilizarse

- supercies con borde redondeado #a

- todas las supercies redondeadas con un diámetro

• Cuando la punta delta esté desgastada o rota en la parte

superior, puede aumentar al doble su vida de servicio útil

retirándola, girándola 120° y volviéndola a colocar

(también es aplicable a la hoja de lija delta) $

• No tratar jamás madera y metal con la misma hoja de lija

• Grano recomendado de las bandas de lijado:

basto - para quitar pintura; para lijar madera muy

medio - para lijar madera en crudo o lisa

no - para pulir madera; para acabado de

madera no pintada; para el pulido de

supercies con pintura vieja

• Utilize diferentes granos de lija si la supercie a trabajar

- empiece con el grano basto o medio

- acabe con grano no

• Para más consejos vea www.skileurope.com

MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación H 2)

- eliminar el polvo adherido con un pincel

! desenchufar la herramienta antes de limpiar

• Si a pesar de los esmerados procesos de fabricación y

control, la herramienta llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para

herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación35

de servicio más cercana de SKIL (los nombres así

como el despiece de piezas de la herramienta guran

en www.skileurope.com)

• No deseche las herramientas eléctricas, los

accesorios y embalajes junto con los residuos

domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2002/96/CE

sobre residuos de aparatos eléctricos y electrónicos y

su aplicación de acuerdo con la legislación nacional,

las herramientas eléctricas cuya vida útil haya llegado

a su n se deberán recoger por separado y trasladar a

una planta de reciclaje que cumpla con las exigencias

- símbolo % llamará su atención en caso de necesidad

DECLARACIÓN DE CONFORMIDAD

• Declaramos bajo nuestra sola responsabilidad que este

producto está en conformidad con las normas o

documentos normalizados siguientes: EN 60745,

EN 61000, EN 55014, de acuerdo con las regulaciones

2006/95/CE, 2004/108/CE, 2006/42/CE

• Medido según EN 60745 el nivel de la presión acústica

de esta herramienta se eleva a 71 dB(A) y el nivel de la

potencia acústica a 82 dB(A) (desviación estándar:

3 dB), y la vibración a 14,3 m/s² (método brazo-mano;

incertidumbre K = 1,5 m/s²)

• El nivel de emisión de vibraciones ha sido medido según

una prueba estándar proporcionada en EN 60745; puede

utilizarse para comparar una herramienta con otra y

como valoración preliminar de la exposición a las

vibraciones al utilizar la herramienta con las aplicaciones

- al utilizarla para distintas aplicaciones o con

accesorios diferentes o con un mantenimiento

deciente, podría aumentar de forma notable el nivel

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando

ningún trabajo, se podría reducir el nivel de

exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta y

sus accesorios, manteniendo sus manos

calientes y organizando sus patrones de trabajo

ferramentas eléctricas operadas com corrente de rede (com

cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

superfícies ligadas à terra, como por exemplo

elevado de choques eléctricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à

ferramenta eléctrica aumenta o risco de choques

torcidos aumentam o risco de choques eléctricos.

use um cabo de extensão apropriado para áreas

externas reduz o risco de choques eléctricos.

risco de um choque eléctrico.

eléctrica esteja desligada, antes de conectá la à

eléctrica seja ligada acidentalmente.

tenham lido estas instruções. Ferramentas eléctricas

limpas. Ferramentas de cortes devidamente tratadas,

ferramentas eléctricas SKIL

ferramentas eléctricas e electrónicas usadas e a

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

D Accesoriu Louvre *

schimba accesorii sau de a pune maşina la o parte.

schimbare de accesoriu
