MODE D'EMPLOI 7207 AE SKIL

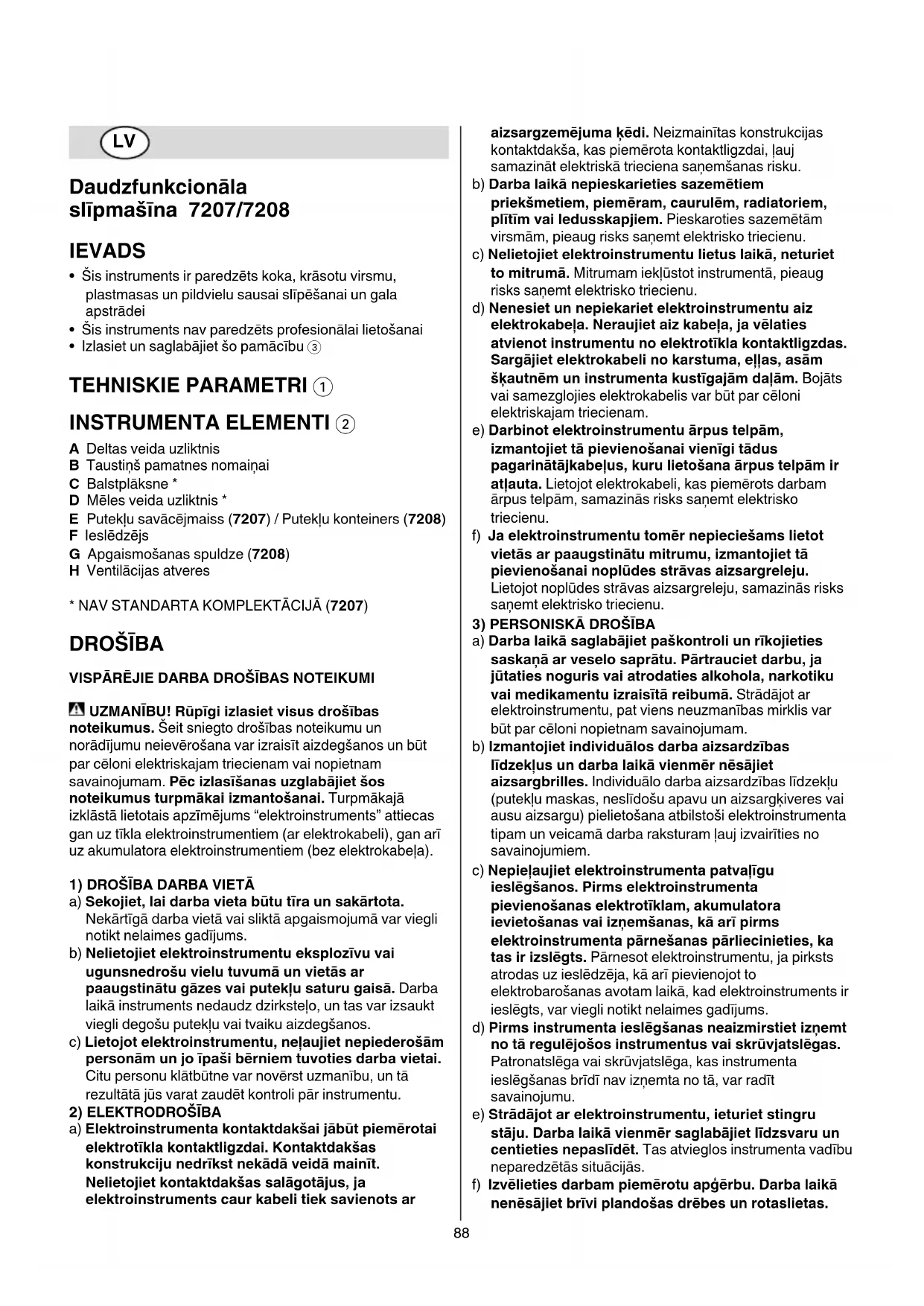

slīpmašīna 7207/7208

• Šis instruments ir paredzēts koka, krāsotu virsmu,

plastmasas un pildvielu sausai slīpēšanai un gala

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

B Taustiņš pamatnes nomaiņai

D Mēles veida uzliktnis *

E Putekļu savācējmaiss (7207) / Putekļu konteiners (7208)

G Apgaismošanas spuldze (7208)

H Ventilācijas atveres

* NAV STANDARTA KOMPLEKTĀCIJĀ (7207)

DROŠĪBA VISPĀRĒJIE DARBA DROŠĪBAS NOTEIKUMI UZMANĪBU! Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēc izlasīšanas uzglabājiet šos

noteikumus turpmākai izmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar

paaugstinātu gāzes vai putekļu saturu gaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt.

Nelietojiet kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējuma ķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet

to mitrumā. Mitrumam iekļūstot instrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties

atvienot instrumentu no elektrotīkla kontaktligzdas.

Sargājiet elektrokabeli no karstuma, eļļas, asām

šķautnēm un instrumenta kustīgajām daļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi tādus

pagarinātājkabeļus, kuru lietošana ārpus telpām ir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko

f) Ja elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku

vai medikamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības

līdzekļus un darba laikā vienmēr nēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu

(putekļu maskas, neslīdošu apavu un aizsargķiveres vai

ausu aizsargu) pielietošana atbilstoši elektroinstrumenta

tipam un veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta

pievienošanas elektrotīklam, akumulatora

ievietošanas vai izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas pārliecinieties, ka

tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt

no tā regulējošos instrumentus vai skrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un

centieties nepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.89

Netuviniet matus, apģērbu un aizsargcimdus

instrumenta kustīgajām daļām. Vaļīgas drēbes,

g) Ja elektroinstrumenta konstrukcija ļauj tam

pievienot ārējo putekļu uzsūkšanas vai savākšanas/

uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu instrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams

c) Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet

no tā akumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts,

uzglabājiet piemērotā vietā, kur tas nav

sasniedzams bērniem un personām, kuras neprot

rīkoties ar instrumentu. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdraudēt cilvēku

e) Rūpīgi veiciet elektroinstrumenta apkalpošanu.

Pārbaudiet, vai kustīgās daļas darbojas bez

traucējumiem un nav iespīlētas, vai kāda no daļām

nav salauzta vai bojāta, vai katra no tām pareizi

funkcionē un pilda tai paredzēto uzdevumu.

Nodrošiniet, lai bojātās daļas tiktu savlaicīgi

nomainītas vai remontētas pilnvarotā remontu

darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka

elektroinstruments pirms lietošanas nav pienācīgi

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzēti attiecīgajam pielietojuma veidam. Bez tam

jāņem vērā arī konkrētie darba apstākļi un

pielietojuma īpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir

bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet, lai Instrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot

oriģinālās rezerves daļas un piederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBA DROŠĪBAS NOTEIKUMI SLĪPMAŠĪNĀM

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā

attālumā no instrumenta kustīgajām daļām un stieptos

prom no darba vietas virzienā uz aizmuguri

• Nostipriniet apstrādājamo detaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

• Elektriska vai mehāniska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu un atvienojiet kabeļa

kontaktdakšu no elektrotīkla

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

• Darba laikā instrumenta radītā trokšņa līmenis var

pārsniegt 85 dB(A); lietojiet ausu aizsargus

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā (230V vai 240V spriegumam

paredzētie instrumenti var darboties arī no 220V

• Šis instruments nav paredzēts mitrai slīpēšanai

• Neapstrādājiet materiālus, kas satur azbestu

(azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojiet putekļu masku un

putekļsūcēju, ja to iespējams pievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojiet putekļu masku un putekļsūcēju, ja to

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem

• Slīpējot metālu, veidojas dzirksteles; šādā gadījumā

neizmantojiet putekļu savācējmaisu/putekļu konteineru

un sekojiet, lai darba vietas tuvumā neatrastos citas

personas vai ugunsnedroši materiāli

• Nepieskarieties kustīgajai slīpēšanas loksnei

• Nelietojiet nolietotas, deformētas vai stipri piesārņotas

• Darba laikā nēsājiet aizsargcimdus un aizsargbrilles,

saturošu galvassegu (ja jums ir gari mati)

nomaiņas atvienojiet to no barojošā elektrotīkla90

• Slīpēšanas loksnes nostiprināšana 4

! atvienojiet instrumentu no elektrotīkla

! ja vēlaties pielietot putekļu uzsūkšanu, lietojiet

perforētas slīpēšanas loksnes

! atvērumiem slīpēšanas loksnē jāsakrīt ar

atvērumiem slīpēšanas pamatnē

! savlaicīgi nomainiet nolietotās slīpēšanas

! strādājiet ar instrumentu vienīgi tad, ja visa tās

pamatne ir nosegta ar slīpēšanas loksni

- nostipriniet VELCRO tipa (pašnoturošās) slīpēšanas

loksnes, kā parādīts attēlā

• Balstplāksnes nostiprināšana 5

- noņemiet slīpēšanas loksni ar VELCRO tipa

- noņemiet deltas veida uzliktni A, nospiežot taustiņu B

- nostipriniet balstplāksni C, kā parādīts attēlā

• Speciālo slīpēšanas piederumu nostiprināšana 6

- nostipriniet vēlamo slīpēšanas piederumu uz

balstplāksnes C, kā parādīts attēlā

- nostipriniet uz slīpēšanas piederuma piemērotu

slīpēšanas loksni ar VELCRO tipa pārklājumu

- izvēlieties vienu no 3 slīpēšanas piederuma

• Mēles veida uzliktņa nostiprināšana 7

- noņemiet slīpēšanas loksni ar VELCRO tipa

- noņemiet deltas veida uzliktni A, nospiežot taustiņu B

- nostipriniet mēles veida uzliktni, kā parādīts attēlā

• Putekļu uzsūkšana 8

- nostipriniet uz instrumenta putekļu uzkrāšanas

konteineru/savācējmaiss E

- lai nodrošinātu optimālu putekļu uzsūkšanu, regulāri

iztukšojiet konteineru/savācējmaisu E

! nelietojiet putekļu konteineru/putekļu

savācējmaisu, slīpējot metālu

• Ieslēgšana/izslēgšana

- ieslēdziet/izslēdziet instrumentu, pārvietojot ieslēdzēju

F 2 uz priekšu/atpakaļ

! instrumentam jābūt ieslēgtam jau pirms

slīpēšanas loksnes saskaršanās ar apstrādājamā

! pirms instrumenta izslēgšanas paceliet to no

apstrādājamā priekšmeta virsmas

• Apgaismošanas spuldze 9 (7208)

Apgaismošanas spuldze G automātiski iedegas,

pārvietojot ieslēdzēju F uz priekšu

• Instrumenta turēšana un vadīšana 0

! darba laikā vienmēr turiet instrumentu aiz

pelēkās krāsas noturvirsmas(ām)

- darba laikā virziet instrumentu paralēli apstrādājamajai

! neizdariet uz instrumentu pārāk lielu spiedienu;

ļaujiet slīpēšanas loksnei darīt darbu jūsu vietā

- lai novērstu nevēlamu švīku veidošanos uz

apstrādājamās virsmas, darba laikā nenolieciet

instrumentu sānu virzienā

- nenosprostojiet instrumenta ventilācijas atveres H 2

• Apstrādājot liela izmēra virsmas, kā arī stūrus un malas,

izmantojiet instrumentu kopā ar standarta pamatni !

• Apstrādājot grūti sasniedzamas vietas, nostipriniet uz

instrumenta speciālos slīpēšanas piederumus @

• Lokanais slīpēšanas uzliktnis ir paredzēts

- malu noapaļošanai #a

- liektu virsmu apstrādei priekšmetiem ar diametru līdz

• Ja deltas veida uzliktnis ir nodilis vai bojāts tās gals,

uzliktņa kalpošanas ilgumu var divkāršot, to noņemot,

pagriežot par 120° un no jauna nostiprinot uz instrumenta

(tas pats attiecas arī uz deltas veida slīpēšanas loksni) $

• Nekādā gadījumā nelietojiet vienu un to pašu slīpēšanas

loksni koka un metāla apstrādei

• Ieteicamais slīpēšanas lenšu rupjums:

rupja - krāsas noņemšanai no virsmām; ļoti

raupjas koksnes slīpēšanai

vidēja - raupjas koksnes vai lielu koka virsmu

smalka - koka virsmu nogludināšanai; nekrāsotu

koka virsmu gala apstrādei; vecu

krāsojuma slāņu nogludināšanai

• Raupju virsmu slīpēšanu veiciet pakāpeniski, izmantojot

dažādas graudainības slīpēšanas loksnes:

- uzsāciet slīpēšanu, izmantojot slīpēšanas loksnes ar

rupju vai vidēju graudainību

- nobeidziet slīpēšanu, izmantojot slīpēšanas loksnes ar

• Papildu ieteikumi ir sniegti datortīkla vietnē

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši

ventilācijas atveres H 2)

- ar suku notīriet no instrumenta tam pielipušos putekļus

! pirms instrumenta tīrīšanas atvienojiet to no

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktā veidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā vai

firmas SKIL pilnvarotā pēciegādes apkalpošanas un

remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē

APKĀRTĒJĀS VIDES AIZSARDZĪBA

iesaiņojuma materiālus sadzīves atkritumos (tikai ES

- saskaņā ar Eiropas Savienības direktīvu 2002/96/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā91

- īpašs simbols % atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBAS DEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums

atbilst standartiem vai standartizācijas dokumentiem

EN 60745, EN 61000, EN 55014 un ir saskaņā ar

direktīvām 2006/95/EK, 2004/108/EK, 2006/42/EK

• Tehniskā dokumentācija no: SKIL Europe BV

• Saskaņā ar standartu EN 60745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 71 dB(A) un

skaņas jaudas līmenis ir 82 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir 14,3 m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā

EN 60745 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu

vibrācijas iedarbību, lietojot instrumentu minētajiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot

instrumenta un tā piederumu tehnisko apkopi,

novēršot roku atdzišanu un pareizi organizējot
