BEDIENUNGSANLEITUNG 7207 AE SKIL

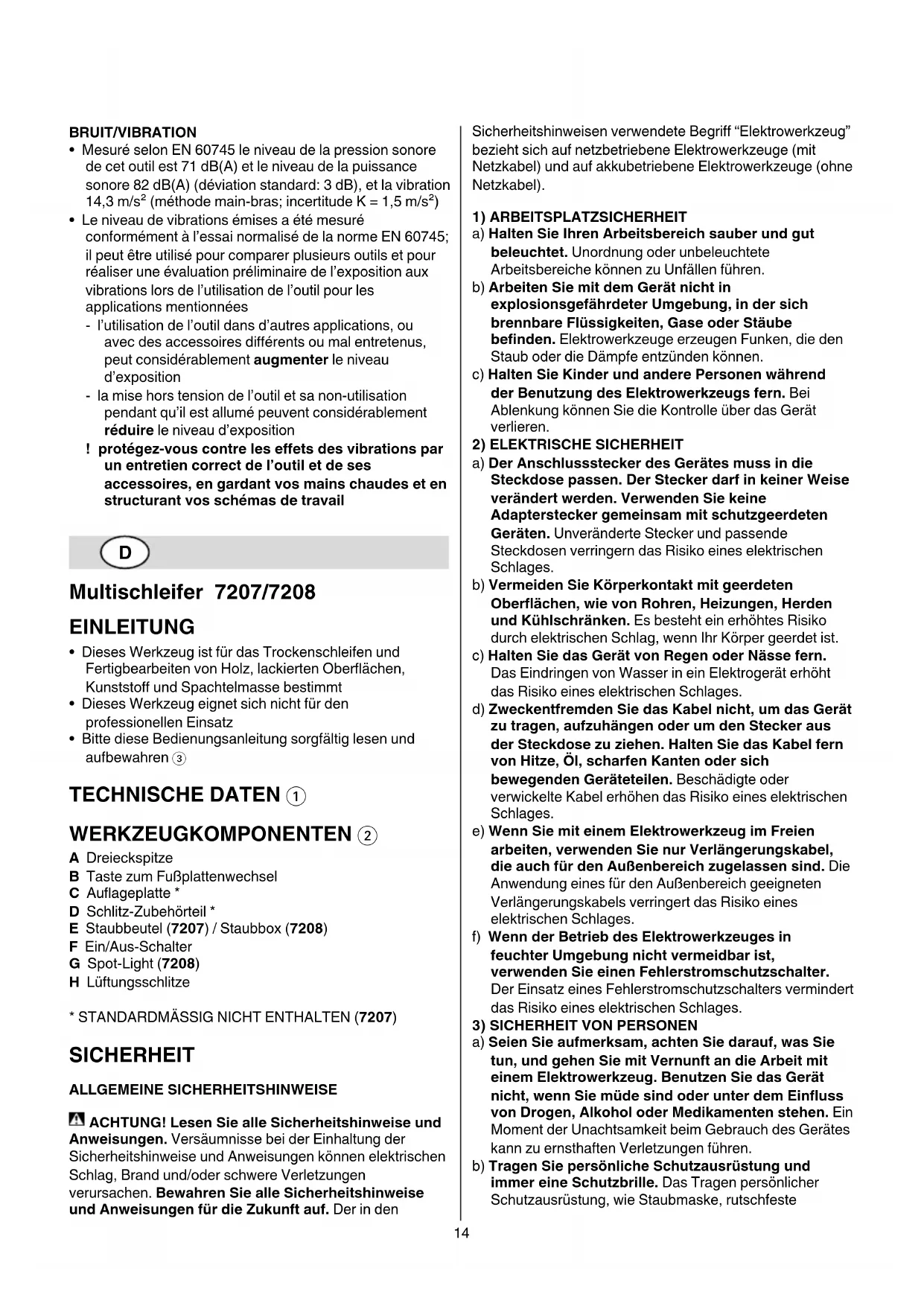

Multischleifer 7207/7208

EINLEITUNG

• Dieses Werkzeug ist für das Trockenschleifen und Fertigbearbeiten von Holz, lackierten Oberflächen, Kunststoff und Spachtelmasse bestimmt
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Dreieckspitze
B Taste zum Fußplattenwechsel
C Auflageplatte
D Schlitz-Zubehörteil *
E Staubbeutel (7207) / Staubbox (7208)
F Ein/Aus-Schalter
G Spot-Light (7208)
H Luftungsschlitze

• STANDARDMÄSSIG NICTENT ENTHALTEN (7207)

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sietun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerätenesschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) SERVICE
a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SCHLEIFER

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihr dem Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist)sicherer gehalten als mit der Hand)
• Sobald Sie sich von ihrer Werkzeug entfern, sollte diese ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug(sofort ausschalten und den Netzsteckerziehen
• SKIL kann nur dann die einwandfreie Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Der Benutzer与此些 Werkzeuges sollte alter als 16 Jahre sein
• Der Gerauschpegel beim Arbeitsen kann 85 dB(A) überschreiben; Gehorschutz/TRagen
• Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern(sofort den Netzsteckerziehen
• Werkzeug nicht weiter verwenden, wenn das Kabel beschadigt ist; halten Sie thesev von einem anerkannten Elektrofachmann ersetzen
• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt (mit 230V oder 240V beschriftete Werkzeuge können auch an 220V betrieben werden)
• Dieses Werkzeug ist für Naßschleifen nicht geeignet.
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispisseweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung;/TRagen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gultigen nationalen Staubschutzvorgaben
• Beim Schleifen von Metall entstehen Funken; verwenden Sie den Staubbeutel/die Staubbox nicht und halten Sie andere Personen sowie brennbare Materialien von Ihrm Arbeitsbereich fern
• Nicht mit dem laufenden Schleifpapier in Berührung kommt
• Verwenden Sie verschlissene, eingerissene oder stark zugesetzte Schleifpapiere nicht weiter
• Tragen Sie Schutzhandschuhe, Schutzbrille, enganliegende Kleidung und Haarschutz (bei langen Haaren)
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

BEDIENUNG

• Schleifpapierbefestigung 4

! Netzsteckerziehen
! für die Staubabsaugung brauchen Sie gelochtes Papier
! die LÖcher im Schleifpapier sollenen mit denen der Schleifplatte übereinstimmen
! abgenutztes Schleifpapier rechtzeitig erneuern
! benutzen Sie das Werkzeug nur wenn die gesamte Schleifflache mit Schleifpapier bedeckt ist
- VELCRO-Schleifpapier wie dargestellt befestigen

Montage der Auflageplatte 5

• VELCRO-Schleifpapier entfernen
• Dreieckspitze A entfernen, während Taste B gedrück wird
• Auflageplatte C lt. Darstellung befestigen

Montage von speziellem Schleifzubehör 6

• gewünschtes Schleifzubehör It. Darstellung an Auflageplatte C befestigen
• entspruchendes VELCRO-Schleifpapier an Schleifzubehör befestigen
  -3 Schleifpositionen

Montage des „Schlitz“-Zubehörteils ⑦

• VELCRO-Schleifpapier entfernen
• Dreieckspitze A entfernen, während Taste B gedrückt wird
  -,Schlitz"-Zubehörteil lt. Darstellung befestigen

Staubabsaugung 8

• Staubbox/Staubbeutel E befestigen

• regelmäßige Entleerung der Staubbox/des Staubbeutels E sorgt für optimale Staubaufnahme
  ! Staubbox/Staubbeutel nicht beim Schleifen von Metall verwenden

• Ein/Aus-Schalter

• Werkzeug ein-/ausschalten durch Schalter F ② nach vorn/rückwärts zu schiben
  ! bevor die Schleiffläche das Werkstück berührt, muß Ihr Werkzeug erst eingeschaltet werden
  ! vor dem Ausschalten des Werkzeuges sollt dieses vom Werkstück abgenommen werden

• Spot-Light (9) (7208)

Spot-Light G leuchtet beim Aktivieren von Schalter F automatisch

• Halten und Führn des Werkzeuges 10

! Werkzeug beim Arbeitsen immer am grauen Griffbereich fassen
- halten Sie Ihr Werkzeug parallel zu der zu bearbeitenden Oberfläche
! nicht zu viel Druck auf das Werkzeug ausüb;
lassen Sie die Schleiffläche für Sie arbeiten
- verkanten Sie das Werkzeug nicht, damit ungewolte Schleifspuren vermieden werden
- Lufungsschlitze H ② unbedeckt halten

ANWENDUNGSHINWEISE

• schleifen Sie anfangs mit der Grob- oder Mittelkörnung

• beenden Sie mit der Feinkörnung

• Das Werkzeug mit seiner Standard-Fußplatte für große Arbeitsflächen, Ecken und Kanten benutzten (11)

• Das Werkzeug mit dem speziellen Schleifzubehör für schwer zugängliche Stellen benutzen 12
• Das flexible Schleifzubehör ist für Folgendes bestimmt - Abrunden von kantigen Oberflächen 13a
• alle abgerundeten Oberflächen mit einem maximalen Durchmesser von 10 cm (13)b
• Wenn die Dreieckspitze oben verschlissen oder beschädigt ist, können Sie die Standzeit zweifach verlangern, indem Sie diese entfernen, 120^ drehen und wieder anbringen (triftt auch auf Dreieck-Schleifblatt zu) 14
• Nie mit demselben Schleifpapier Holz und Metall bearbeiten
• Empfohlene Schleifbandkörnung
  • grob - zum Entfernen von Farbe; zum Schleifen
    • von äußert rohem Holz
  • mittel - zum Schleifen von Rohholz oder
    • einfachem Holz
  • fein - zum Glätten von Holz; zum Abschleifen
    • von unbehandeltem Holz; zum Glätten
    • von Oberflächen mit alter Farbe
• Verwenden Sie verschiedene Körnunggröbe wenn die zu bearbeitende Oberfläche roh ist:
  Fur mehr Tips siehe www.skileurope.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Luftungsschlitze H ②) - anhaftenden Schleifstaub mit einem Pinsel entfernen! Netzstecker vor dem Säubernziehen
• Soltte das Elektrowerkzeug trotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektrowerkzeuge ausführten zu halten

• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skileurope.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden

• hieran soll Sie Symbol 15 erinnern

C€-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2006/42/EG
• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

Gemessen gemäß EN 60745 beträgt der Schalldruckpegel these Gerates 71 dB(A) und der Schalleistungspegel 82 dB(A) (Standardabweichung: 3 dB), und die Vibration 14,3m / s^2 (Hand-Arm Methode; Unsicherheit K = 1,5m / s^2

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehor kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, konnen die Expositionsstufe erheblich verringern
  ! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf
