GEBRUIKSAANWIJZING KSEV910X1 SMEG

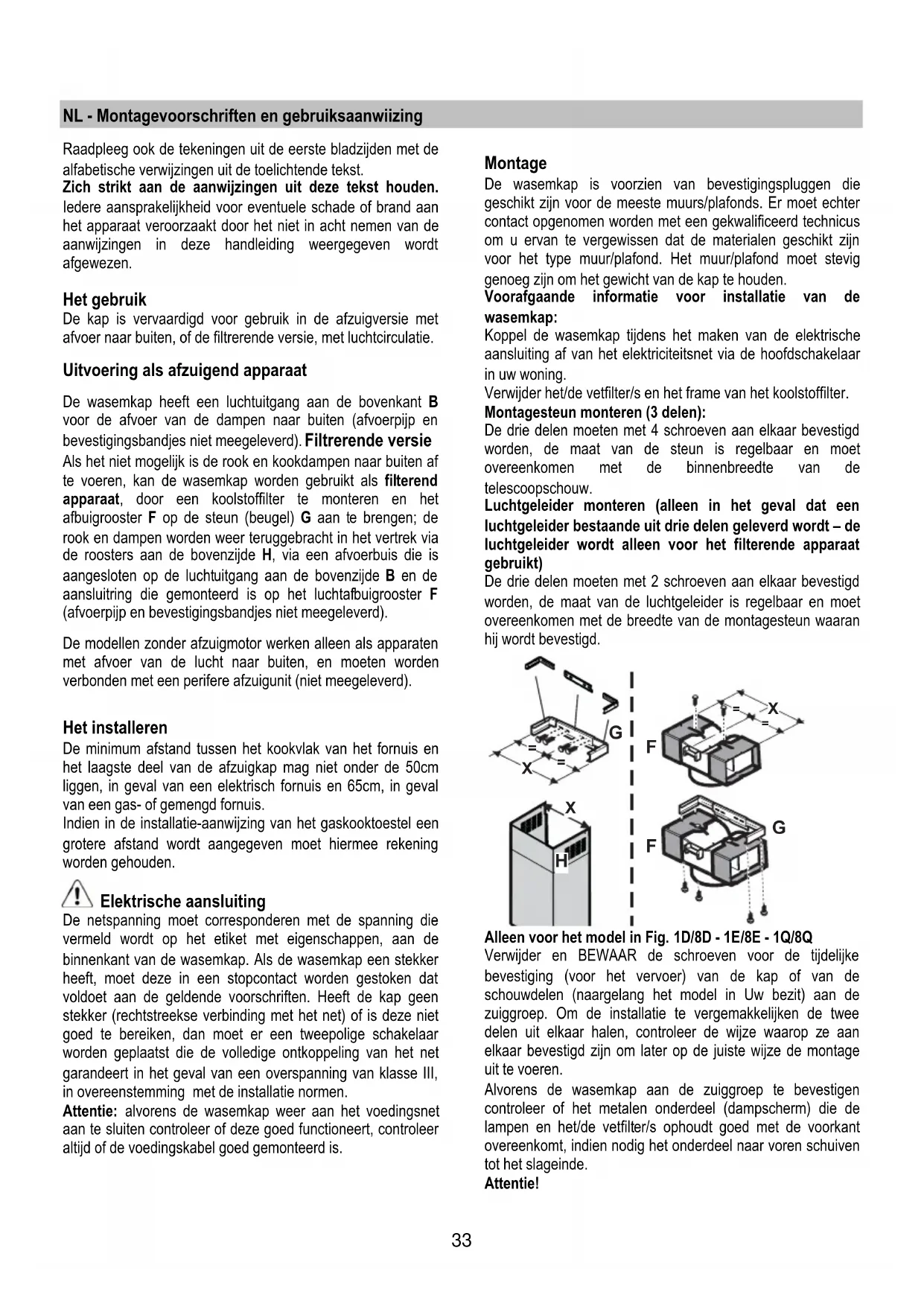

NL - Montagevoorschriften en gebruiksaanwizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (afvoerpijp en bevestigingsbandjes Niet meegeleverd). Filtrerende versie

Als het Niet möglich is de rook en kookdampen maar buiten af te voeren, kan de wasemkap worden gezruikt als filterend apparaat, door een koolstofffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weeer teruggebracht in het vertrek via de roosters aan de boenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de boenzijde B en de aansluitring die gemeenteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes nicht meegeleverd).

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

Het installeren

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag nicht onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas-of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

Elektrische aansluiting

De netspanning要去 corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan要去 er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van classe III, in overeenstemming met de installmentie normen.

Attentie: alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer algijd of de voedingskabel goed gemonteerd is.

Montage

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zichon om het gewicht van de kap te houden.

Voorafgaande informatie voor installmentie van de wasemkap:

Koppel de wasemkapijdens het makes van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

Verwijder het/de vetfilter/s en het frame van het koolstofffilter.

Montagesteun monteren (3 delen):

De drie delen要去en met 4 schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en要去 overeenkomen met de binnenbreedte van telescoopschouw.

Luchtgeber monteren (alleen in het geval dat een luchtgeber bestaandeuit drie delen geleverd worden - de luchtgeber worden voor het filterende apparaat gezruikt)

De drie delen要去 met 2 schroeven aan elkaar bevestigd worden, de maat van de luchtgeleider is regelbaar en moet overeenkomen met de bredte van de montagesteun waaran hij worden bevestigd.

Alleen voor het model in Fig. 1D/8D - 1E/8E - 1Q/8Q

Verwijder en BEWAAR de schroeven voor de tijdelijke bevestiging (voor het vervoer) van de kap of van de schouwdelen (naargelang het model in Uw bezit) aan de zuiggroep. Om de installmentie te vergemakkelijk den twee delen uit elkaar halen, controllere de wijze waarop ze aan elkaar bevestigd zijn om later op de juiste wijze de montage uit te voeren.

Alvorens de wasemkap aan de zuiggroep te bevestigen controller en het metalen onderdeel (dampschem) die de lampen en het/de vetfilter/s ophoudt goed met de voorkant overeenkomt, indien nodig het onderdeel maar voren schuiven tot het slaginde.

Attentie!

De schouw is bestemd voor de installmentie in de filterende versie.

In enkele uitvoeringen is het möglichk, om de wasemkap als zuigapparaat te gebruiken, het bovenste schouwdeel ondersteboven teplaatsen en in het onderste schouwdeel te voeren zodat de uitsparingen voor de luchtafvoer net meer zichtaar�. De schouwen waar bij deze handleding möglichk is zijn herkenbaar door de aanwezigheid van hechtpunten aan de beugel G (zie installmentatie volgorde 20a-20b) ook aan de onderkant van de bovenste schouw.

Attentie! Voor alle reeds gemonteerde uitvoeringen: de montagehandelingen „1, 2, 3" nicht in beschouwing nemen, begin voor de installmentie van de wasemkap met de handeling 4^ .

1. Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin (raadpleeg de afbeeling van het model in Uw bezit - bijvoorbeeld - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
2. Maak de elektrische aansluitingen:tussen de twee delen (afb. 9).
3. Zet de wasemkap definitief aan de zuiggroep met de schroeven vast (raadpleeg de afbeelding van het model in Uw bezit - bijvoorbeeld - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
4. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middelijn van het apparaat; dit vergemakkelijk de installment (afb. 10).
5. Houd de boormal gegen de muur: de verticale middelijn op de boormal要去 corresponderen met de middelijn die op de muur getekehend is, bovendien correspondeel de onderkant van de boormal met de onderkant van de wasemkap: denk eraan dat de onderkant van de wasemkap na de installmentie minstens 50 cm boven de kookplaat要去 zitten bij een elektrische kookplaat, en 65 cm bij een gas- of gemengde kookplaat.
6. Houd de onderste draagbeugel gegen de boormal en LAST deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor.Deze,haal de boormal veg,steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5× 45mm (afb.10).

Attentie alleen voor het model in afb. 1Q/10Q: Bevestig de centrale beugel met 2 schroeven en muurpluggen boven de onderste beugel (zie de boormal voor de positie van de gaten).

1. Indien de haken nicht gemonteerd zich, maar ze met twees schroeven vast aan de zijkanten van de zuiggroep (fig. 10a). Hang de wasemkap aan de onderste beugel.
2. Regel de afstand van de wasemkap tot de muur.
3. Regel de horizontally positie van de wasemkap.
4. Teken met een potlood, vanuit de binnenkant van de zuiggroep, het gat voor de definitieve bevestiging aan de wasemkap (1 of 2 definitieve hechtpunten nodig) (afb. 11).
5. Haal de wasemkap van de onderste beugel.
6. Boor het gat op het aangegeven punt ( 8mm) (afb. 12).

7. Voer, maar behoefte, 1 of 2 pluggen in.

8. Bevestig de draagbeugel van de schouwdelen „G“ aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet dekleine uitsparing op het steunstuk samenvallen met deeerder op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten ( 8mm) , steek er 2 pluggen in (afb. 13).

9. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5 × 45 ~mm .
10. Haak de wasemkap aan de onderste beugel.
11. Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK) (afb. 14).
12. Sluit een rookafvoerijp aan (pijp en bevestigingsbandjes worden nicht meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotorenheid.

Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanismeaar buiten, als de wasemkap gebruikt worden als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeber F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeber F (afb. 13-15).

1. Maak de elektrische aansluiting.

Attentie alleen de modellen in afb. 1Q:

Ga door met het installmentie nummer 23.

1. Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (20a) aan de steun van deschouwdelen „G" (20b) (afb. 16).

Alleen voor de uitvoering met verlichtingspunten met optische gezels (afb. 1G):

Controller of de schouwdelen verwijderd können worden om de lamp met optische verzels te bereiken.

Alleen voor de uitvoering met bedieningspaneel op de schouw (afb. 1L-17):

Voer het platte snoer van de bedieningen afkomstig uit de motorgroep in de uitsparing van de schouw vanuit de binnenkant maar buiten toe (20c).

Voer de aansluiting van het bedieningspaneel aan het snoer.

Attentie! De pen van het eindhoven van het snoer MOET overeenkomen met de opening in de aansluiting aan dechterkant van het bedieningspaneel.

1. Laat het onderste schouwdeel dalen om de afzuiggroep hebelaal af te dekken, totdat hij goed op zichn plaats boven de wasemkap zit (afb. 18).
2. Maak het onderste deel van de schouw met twees schroeven vast (alleen voor de uitvoeringuit Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O- 1P/19P).
3. Alleen de modellen in afb. 1Q:

Schuif de schouwdelen op de zuiggroep.

Maak de elektrische aansluitingen:tussen de twee delen (afb.9).

• Bevestig met de schroeven definitief deschouwdelen aan de zuiggroep (raadpleeg de afbeeling van het model in Uw bezit) (afb. 8Q).

Attentie! Controller of het onderste schouwdeel op de centrale beugel ingevoerd worden (afb. 20).

Maak de bovenste schouwdeel met 2 schroeven vast aan de draagbeugel (afb. 16).

Monteer het frame van het koolstofffilter en het/de vetfilter/s en controllerer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap

afb.1

1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Halogeneenlamp
5. Dampschem
6. Telescopische schouw
7. Luchtuitgang (alleen voor gebruik als filterend apparaat)
8. Verlichting (alleen voor de uitvoering van afb. 1G)

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 Minutes voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt hebts aan te latent.

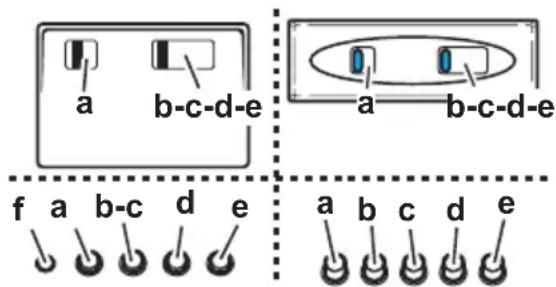

Werking - Model met toetsenbord

A. ON/OFF lichtknop
B. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht

a. ON/OFF lichten

b. OFF motoren

c.-d.-e. Zuigkracht

laagste (c.), middelste (d.), maximale (e.).

f. Controlelampje voor de werking (indien voorzien).

Opmerking: Enkele modellen zijn voorzien van een enkele Zuigkracht.

Attentie: de modellen met elektrische klep zich voorzien van 3 toetsen:

(a) Verlichting ON/OFF, (b) Sluiting en (c) Opening Elektrische Klep.

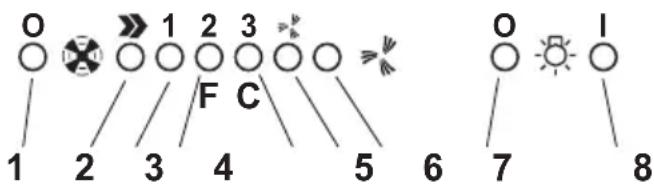

Werking - Elektronisch Model met 5 toetsen

1. OFF Knop motor
2. ON knop en tevens motor snelheidsknop 1 - 2 - 3 - 1-2...
3. Led snelheid 1
4. Led snugheid 2 en verzadigde vetfilter (in dit geval gaat het lampje flikkeren- zie de aanwijzingen betreffende het reinigen van de vetfilters).

Nadat de vetfilter verrangen is, onceveer 3 seconden op toets 1 drukken, totdat het systeem een pieptoon LAST horen.

Led 4 za stoppen met knipperen.

1. Led snugelid 3 en verzadigde koolstofffilter (in dit geval gaat het lampje flikkeren - zie de aanwijzingen betreffende het reinigen van de koolstoffilters).

Nadat de koolstofffilter verrangen is, onceveer 3 seconden op toets 1 drukken, totdat het systeem een pieptoon LAST Horen.

Led 5 zal stoppen met knipperen.

Opgelet! Het controlesystem voor het aangeven van de verzadigde koolstofffilter is uitgeschakeld.

In het geval dat men een koolstofffilter wil installeren, het controlesysteme voor de aanwijzing van verzadigde koolstofffilter inschaken, door tegelijkertijd, gedurende 3 seconden, de knappen 2 en 7 ingedrukt te houden: aan het begin van deze handeling za alleen LED 4 flickkeren, na 3 seconden za ook LED 5 flickkeren om aan te Geven dat het controlesysteme verzadigde koolstofffilter ingeschakeld is. Om dit uit te schakelen wee op de twee knappen drukken: na 3 seconden za LED 5 stoppen met flickkeren, de inrichting is uitgeschakeld.

1. Led aanwijzing intensieve snelheid

2. Knop voor het inschakelen van de intensieve snugelheid. Er wordt aangeraden deze snugelheid te gebruiken wanner de rook en geur concentratie nogal sterk is (bijvoorbeeld wanner er vis gebakken worden of in geval van frituren).

Nadat de intensieve slelheid is ingeschakeld za deze 5 minutes lang blijven werken, daarna za de kap wee in de van te voren afgestelde slelheid gaan werken (van 1 tot 3) of za zelfs uitgaan indien van te voren geen enkele slelheid ingesteld is. Om de intensieve slelheid uit te schakelen voordat de 5 minutes voor bijং knop 1 of knop 2 indrukken.

1. Knop voor het afzetten van de lichten.
2. Knop voor het aanzetten van de lichten.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doein, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Model met display

A

B

C

D

F

E

G

A. Knop OFF (Display ui) / Stand by (led op de display aan) - druk langdurig om de gewenste functie te kiezen.
B. ON/OFF lichtknop
C. Timer van de geselecteerde zuigkracht (geeft de geselecteerde zuigkracht waar en een knipperende LED aan de onderkant van de display).

Met deze knop is het möglichk de wasemkap voor een vastgesteldeijd te latent functioneren:

20 minutes als de zuigkracht 1 geselecteerd is
15 minutes als de zuigkracht 2 geselecteerd is
10 minutes als de zuigkracht 3 geselecteerd is
5 minutes als de intensieve zuigkracht P geselecteerd is

D. Display - geeft:

• De zuigkracht weeer (Zuigkracht 1-2-3-P).

• Deoodzaak om de vetfilters schoon te make (aanwijzer verzadigde vetfilters - op de display versuschijnt de letter F).
  Druk na het vetfilter gewassen te hebben onceveer 3 seconden lang op de knop A. De letter F zal van de display verdwijnen.

• Deoodzaak om het koolstofffilter te verrangen (aanwijzer verzadigde koolstofffilter - op de display verschijnt de letter C).

Druk na het koolstofffilter verrangen te hebben ongeveer 3 seconden lang op de knop A. De letter C. za van display verdwijnen.

• Als de led rechts onder aan is zonder te knipperen, is de wasemkap maar voor het gebruik (wachtpositie/ "stand by"), de knipperende LED geeft aan dat de timer van de geselecteerde zuigkracht ingeschakeld is.

Attentie! De aanwijzer verzadigde koolstofffilter is gewoonlijk uitgeschakeld, om deze aan te schakelen:

De wasemkap op OFF instellen (display uitgeschakeld), tegelijkkertijd, 3 seconden lang, op de toetsen C en G drukken.

Aan het begin zal op de display de letter F verschijnen (aanwijzer voor de verzadiging van het metalen vetfilter) dan, na ongeveer 3 seconden, verschijnt ook de letter C (aanwijzer voor de verzadiging van het koolestoffilter), dit betekent dat de genoemde wijzer geactiveerd is.

Om dit waar uit te schakelen herhaal de handeling totdat de letter C (voor de verzadiging van het koolstofffilter) verdwijnt.

E. Knop om de zuigkracht te verminderen.
F. Knop om de zuigkracht te vermeerderen.
G. Toets tijdelijke hoge slelheid: De kap functioneert gedurende 5 minuten met deze slelheid en kaart daarna terug maar de voortingestelde situatie. Op het display verschijnt de letter P en een knipperende punt. U kunt deze functie annellenen door op de toets A te drukken.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weein invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Attentie! Alvorens de wasemkap van de elektrische voeding te ontkoppelen druk op de knop A.

Werking - Model met display

A

B

C

D

E

F

A- ON/OFF lichtknop
B- OFF knop motor (wachtpositie/stand by")
C- Timer van de geselecteerde zuigkracht (geeft de geselecteerde zuigkracht一周 en een knipperende LED aan de onderkant van de display).

Met deze knop is het möglichk de wasemkap voor een vastgesteldeijd te latent functioneren:

20 minutes als de zuigkracht 1 geselecteerd is
15 minutes als de zuigkracht 2 geselecteerd is
10 minutes als de zuigkracht 3 geselecteerd is

5 minutes als de intensieve zuigkracht P geselecteerd is

D-Display-geeft:

De zuigkracht wee (Zuigkracht 1-2-3-P).
- Deoodzaak om de vetfilters schoon te make (aanwijzer verzadigde vetfilters - op de display verschijnt de letter F).
Druk na het vetfilter gewassen te hebben ongeveer 3 seconden lang op de knop B. De letter F za van de display verdwijnen.
- Deoodzaak om het koolstofffilter te verrangen (aanwijzer verzadigde koolstofffilter - op de display verschijnt de letter C).
Druk na het koolstofffilter verrangen te hebben ongeveer 3 seconden lang op de knop B. De letter C zal van display verdwijnen.

• Als de led rechts onder aan is zonder te knipperen, is de wasemkap maar voor het gebruik (wachtpositie/ "stand by"), de knipperende LED geeft aan dat de timer van de geselecteerde zuigkracht ingeschakeld is.

Attentie! De aanwijzer voor het verzadigde koolstofffilter is gewoonlijkuitgeschakeld om deze aan te zetten druk tegelijkkertijd, 3 seconden lang, op de knappen E en F.

Aan het begin zal op de display de letter F verschijnen (aanwijzer voor de verzadiging van het metalen vetfilter) dan, na ongeveer 3 seconden, verschijnt ook de letter C ( aanwijzer voor de verzadiging van het koolstofffilter), dit betekent dat de genoemde wijzer geactiveerd is.

Om dit waar uit te schakelen herhaal de handeling totdat de letter C (voor de verzadiging van het koolstofffilter) verdwijnt.

E- Knop om de zuigkracht te verminderen: van intensieve zuigkracht P tot zuigkracht 1.
F- Knop om de zuigkracht te vermeerderen van

"wachtpositie" (stand-by) tot zugracht P.

Attentie! De intensieve snelheid P duurt 5 minutendearna za de wasemkap automatisch in snelheid 2 (zuigkracht) overgaan.

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Attentie! Alvorens de wasemkap van de elektrische voeding te ontkoppelen druk op de knop A.

Werking - Elektronisch Model met 6 toetsen

1-Knop motor OFF
2-Snelheidsverminding
3-Snelheidstoename
4-Timer 5/15 minutes

Timer in- uitschakeling.

Automatische uitschakeling van de werkende slelheid.

5- Reset aanwijzer verzadigde koolstoffilters

Als led F aangaat moet het koolstofffilter gewassen of verwangen worden.

Na de verranging van het koolstofffilter minstens 3 seconden lang wachten, led F gaatuit dit geeft aan dat de reset van de verzadiging aanwijzer is uitgevoerd.

Opmerking: Dit led gaat branden ook als het koolstofffilter Niet gemonteerd is.

6- ON/OFF Lichtschakelaar

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

Elektronisch model met sensor

T1. Afzuigkap On/Off knop
T2. Toets voor de cyclische toename van de motorsnelheid. Door eenmaal te drukken gaat slelheid 1 aan. Voorijdere slelheid gaat er een Led aan (1-2-3). Voor de intensieve slelheid gaat Led 4 knipperen. Na 5 minuten gaat de afzuigkap van de intensieve slelheid over tot de tweede slelheid. Als op de toets T2 worden gedrukt, voordat de 5 minuten voor bij zich, keert de afzuigkap terug in de eerste slelheid.
T5. Lichten On/Off knop

Filter signaling

(deze functie werkkt als de kap aan is): de signalering van het vetfilter heeft plaats na 80 werkuren (Led 1 knippert). De signalering van het koolstofffilter heeft plaats na 320 werkuren (Led 2 knippert). In het geval dat beiden aanwijzingen, van vetfilter en koolstofffilter, tegelijk aangaan, knipperen Led 1 en Led 2 achterelkaar.

Reset filter signalering:

Druk 3 seconden lang op toets T4 totdat Led 1 (vetfilter)uitgaat. Indien de signalering voor beiden filters (vet- en koolstofffilter) aangaat herhaal de zojuist omschreven handling: door eerst op T4 te drukken gaan Led 1 en Led 2, die achechterelkaar knipperen,uit; meteen hierna gaat Led 2 waar knipperen,druk dan weeer drie seconden lang op T4. Een pieptoon geeft elke keer aan dat de handeling is uitgevoerd.

Activering van de koolstofffilter signalering:

de afzuigkap is alleen ingesteld voor de vetfilter signalering. Om ook de koolstofffilter signalering te activeren:

met de kap op Off, druk drie seconden lang op de toetsen T2 en T4. Het knipperen van Led 1 en Led 2 geeft aan dat de instelling plaats heeft gehad.

Om de koolstofffilter signalering weir uit te schakelen herhaal deze handeling (altijd met de afzuigkap op Off). Een pieptoon geeft elke keer aan dat de handeling isuitgevoerd.

Automatische kalibratie:

Het system voert ongeveer om de 30 Minutes een automatische kalibratieuit (kalibratie van de werkingsparameters van de sensoren).

Handbediende kalibratie:

Met de afzuigkap op Off, druk ongeveer 3 seconden lang op de toetsen T3 en T4 totdat de pieptoon luidt.

om de automatische werkung in te schakelen druk op de toets T3:

Led 4 gaat aan. Om wee terug te keren maar de manuele werkung,

druk op toets T1, T2 of T3.

Sensoren Test:

de sensoren test worden gedurende de automatische werkung voortdurend uitgevoerd. In het geval van een storing knipperen alle lampjes tegelijk: als dit gebeurt koer terug maar de manuele werkung door op de toetsen T1, T2 of T3 te drukken.

Selectie van het kookvlak:

deze handeling optimiseert de automatische werkinq van de afzuigkap: met de kap op Off druk 3 seconden lang op de toetsen T2 en T3 per totdat het in gebruik zijnde kookvlak worden weergegeven:

gasvlak - Led 1 aan

inductievlak - Led 2 aan

elektrisch kookvlak - Led 3 aan.

Selecteer het gewenste kookvlak door op T2 te drukken, druk verwolgens tegelijkkertijd 3 seconden lang op T2 en T3

tot het piepgeluid. Aan het einde gaat de afzuigkap uit.
De default status is die van het gasvlak.
Attentie: voer deze handeling uit als de afzuigkap voor de eerste keer aangezet worden.

Onderhoud

Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zobel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie:

Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verwang ing resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

afb.2

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) met neutrale renigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter B te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

afb.3

Houdt de lastige kookgeuren vast.

De koolstofffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Deze moodzaak aangeeft) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voereen volledige wascyclus uit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschaden, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

Verwijder het filterhouser frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90^ te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijn plaat (j).

Er kan een traditioneel, nied wasbaar en nied herbruikbaar, koolstofffilter worden gebruikt; dit要去 om de 3 a 4 maanden

wordenvervangen.

Structuur en matje van het koolstofffilter zijn aan elkaar bevestigd waarom moet, de eventuele met de wasemkap meegeleverde structuur Niet worden gebruikt.

Voer hem in zijn zitting enzet hem met de speciale sluitingen vast.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Alleen voor het model in afb. 1E + afb. 4E:

1. Druk op de lampenkap en LAST hem los om hem te openen.
2. Vervang het kapotte lampje.

Gebruik alleen halogeneinlampjes van 20W max (G4), en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap waar (klikt op+zijn plaats).

Alleen voor het model in afb. 1N / O + afb. 4N / O

1. Schroef de lampbescherming.
2. Vervang het kapotte lampje.

Gebruik alleen halogeneinlampjes van 20W max (G4), en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. De lamberscherming weer op+zijn plaats vastschroeven.

Alleen voor het model in afb.1+afb.4 (A/B/C/D/F/H//K/P/Q/S/T/U/V):

1. Haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeneinlampjes van 20W max (G4), en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap weeer (klikt op+zijnplaats).

Alleen voor het model in afb. 1J + afb. 4J:

1. Met eenkleine rechte schroevedraaier,een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.
2. Connector „a“ verwijdenen.
3. Het lampje verwijderen en verrangen met een neue lampje PHILIPS STANDARD LINE code 425409 van 12V 20W 30^ Ø35 12V GU4.
4. De verranging en de montage van het lampje in detegengestelde volgorde uitvoeren.

Alleen voor het model in afb. 1G+afb. 5G:

Demonteer de schouwdelen: verwijder de twee schroeven (20a) die het bovenste schouwdeel aan het steunstuk G bevestigen (afb. 16).

Verwijde de doos „q“: verwijder de schroef „r“ die hem aan de kap bevestigt.

Verwijder de lamphouder „s“: verwijder de schroef „t“ die hem aan de lampruimte bevestigt.

Verwijder de beschadigde lamp.

Gebruik alleen halogeneinlampen PHILIPS type 14515 (GX 5.3) 12V - 75W.

Plaats en bevestig wee de lamphouder „s“ en de doos q en monteer verrolgens de schouwdelen.

Alleen voor het model in afb. 1K:

Enkele uitvoeringen van deze wasemkap voorzien een gloeilamp van max. 40W (E14), druk op de lampenkap om de lamphouder te bereiken en verrang het lampje.

Alleen voor het model in afb. 1L + afb.6L:

1. Maak de voorkant „v“ voor de bevestiging van de lampenkap open maar boven toe, houd intussen de lampenkap „z“ met een hand vast.
2. Vervang het kapotte lampje met een lampje metdezelfte technische eigenschappen.

Attentie! Om verzelfde verlichting te verkrijgen raden we aan hetzelfde type lampjes te gebruiken:

Neonlampen Philips van 13W Ref. Code 8711500644305.

Let op dat de doorzlichtige zichde van de lampjes waar de binnenkant gericht is om de juiste Lichtverspreiding te verkrijgen.

1. Vervanging van de starter:

Gebruik een starter metdezelfde technische eigenschappen.

Aangeraden starters: Gebruik een starter Philips S10.

1. Monteer de lampenkap en de voorkant in de tegengestelde volgorde als voor de demontage.

Alleen voor het model in afb. 1M + afb. 7M

1. Verwijder de vetfilters.
2. Verwijder de lampenkap door de 3 schroeven voor de bevestiging aan de kap los te draaien (de lampenkap vasthouden zodate deze Niet valt)
3. Vervang het kapotte lampje met een lampje metdezelfte technische eigenschappen.

Vervanging van de starter:

Gebruik een starter metdezelfde technische eigenschappen.

Aangeraden starter: gebruik een starter Philips S10.

1. Monteer de lampenkap en de vetfilters in de tegengestelde volgorde als voor de demontage

Als de verlichting Niet werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Dit apparaat mag nicht worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen要去 algond gecontroleerd worden zatat zich niiet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven inucht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in alot nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbooop het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijk milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
