BEDIENUNGSANLEITUNG KSEV910X1 SMEG

DE Montage- und Gebrauchsanweisung EN Instruction on mounting and use FR Prescriptions de montage et mode d’emploi NL Montagevoorschriften en gebruiksaanwijzingen IT Istruzioni di montaggio e d'uso ES Montaje y modo de empleo PT Instruções para montagem e utilização SV Monterings- och bruksanvisningar RU Инструкции по монтажу и эксплуатации CS Návod na montáž a používání PL Instrukcja montażu i obsługi SK Návod k montáži a užití TR Montaj ve kullanım talimatları10 DE - Montage- und Gebrauchsanweisung Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe. Die Instruktionen, die in diesem Handbuch, gegeben werden, sind bitte ganz streng einzuhalten. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Betriebsart Die Haube kann sowohl als Abluftgërat als auch als Umluftgërat eingesetzt werden. Abluftbetrieb Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Umluftbetrieb Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen sind nicht im Lieferumfang enthalten) rückgeführt. Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden. Befestigung Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen, bitte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird. Montage Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können. Einleitende Informationen zur Installation der Dunstabzugshaube: Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen. Den/die Fettfilter und das Kohlefiltergestell entfernen. Die Kaminhalterung zusammenbauen (3 Teile): Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen. Das Umlenkgitter zusammenbauen (nur wenn ein aus 3 Teilen bestehendes Umlenkgitter mitgeliefert wird - das Umlenkgitter wird nur für den Umluftbetrieb verwendet): Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die Größe des Umlenkgitters ist regulierbar und muss der Breite der Kaminhalterung entsprechen, an der es dann befestigt wird.

Nur für die Modelle in Abb. 1D/8D - 1E/8E - 1Q/8Q Die Schrauben, die die Haube oder die Kamingruppe (je nach vorliegendem Modell) vorübergehend (zu Transportzwecken) an der Sauggruppe befestigen, entfernen und AUFBEWAHREN. Um die Installation zu erleichtern, werden die beiden Teile auseinander geschraubt. Überprüfen, wie die Teile miteinander befestigt sind, um gegebenenfalls eine spätere Montage vornehmen zu können. Vor der Befestigung der Haube an der Sauggruppe überprüfen, dass der Metallrahmen (Dunstschirm), der die Lampen und den/die Fettfilter trägt, gut mit der Vorderleiste zusammengesetzt ist, bei Bedarf die Position des Rahmens bis zum Anschlag nach vorn berichtigen. Hinweis! Der Kamin ist für eine Installation mit Umluftbetrieb geeignet. Bei einigen Modellen kann man im Falle der Benutzung der Haube im Abluftbetrieb das Kaminoberteil kopfüber drehen, um es dann so ins Innere des11 Kaminunterteils einzufügen, dass die Schlitze für den Luftaustritt nicht mehr zu sehen sind. Die Kamine, bei denen dies möglich ist, erkennt man daran, dass die Punkte zur Befestigung am Bügel G (siehe Installationsschritte 20a-20b) auch noch einmal an der Unterseite des Kaminoberteils vorhanden sind. Hinweis! Für alle bereits zusammengebaute Modelle: Die Montageschritte 1, 2, 3 werden nicht berücksichtigt; bei der Installation der Haube ist mit Schritt 4 zu beginnen.

1. Die Sauggruppe auf eine Fläche stellen und den unteren

Haubenteil einschieben (siehe Abbildung entsprechend dem jeweiligen Modell – zum Beispiel - Abb. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

2. Den Elektroanschluss zwischen den beiden Teilen

3. Die Haube mit den Schrauben endgültig an der

Sauggruppe befestigen (siehe Abbildung entsprechend dem jeweiligen Modell – zum Beispiel - Abb. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).

4. Mit einem Bleistift an der Wand eine Linie bis zur Decke

kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert (Bild 10).

5. Den Bohrplan an die Wand legen: die vertikale Mittellinie

des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen: hierbei ist zu berücksichtigen, dass die Unterseite der Haube nach erfolgter Montage bei Elektrokochmulden mindestens 50 cm bzw. bei Gas- oder gemischten Kochmulden 65 cm entfernt sein muss.

6. Den unteren Haltebügel so an das Bohrschema anlegen,

dass er sich mit dem vorgezeichneten Rechteck deckt, die beiden äußeren Bohrlöcher kennzeichnen und bohren, das Bohrschema entfernen und zwei Wanddübel einfügen und mit zwei 5x45mm-Schrauben den Haltebügel der Haube befestigen (Bild 10). Achtung: Nur Modelle in Bild 1Q/10Q: Den mittleren Bügel mit 2 Schrauben und Wanddübeln über dem unteren Bügel befestigen (siehe Bohrschema für die Position der Löcher).

7. Falls noch nicht montiert, die Ösen mit zwei Schrauben

an den Seiten der Sauggruppe befestigen (Abb. 10a). Die Haube am unteren Bügel einhängen.

8. Die Distanz der Haube zur Wand regeln.

9. Die Haube horizontal ausrichten.

10. Vom Innern der Sauggruppe aus, mit einem Bleistift das

Bohrloch für die endgültige Befestigung der Haube kennzeichnen (1 oder 2 endgültige Befestigungspunkte notwendig) (Bild 11).

11. Die Haube vom unteren Bügel abnehmen.

12. Die gekennzeichnete Stelle bohren (Ø8mm) (Bild 12).

13. Je nach Bedarf 1 oder 2 Wanddübel einfügen.

14. Den Kaminhaltebügel G an die Wand (nahe der Decke)

anlegen, den Kaminhaltebügel als Bohrschablone benutzen (Sofern vorhanden, muss das kleine Langloch auf der Halterung mit der vorher auf der Wand angezeichneten Linie übereinstimmen) und mit dem Bleistift zwei Löcher kennzeichnen, die Löcher bohren (Ø8 mm) und 2 Dübel einsetzen (Bild 13).

15. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der

16. Die Haube beim unteren Bügel einhängen.

17. Die Dunstabzugshaube definitiv (UNBEDINGT

NOTWENDIG) an der Wand fixieren (Bild 14).

18. Den Rohranschluss zum Ableiten des Rauchs am

Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden). Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet. Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebügel G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden (Bild 13-15).

19. Den Elektroanschluss vornehmen.

Achtung: Nur Modelle in Bild 1Q: Fahren Sie mit dem Installationsschritt 23 fort.

20. Die Kamine anbringen und oben mit 2 Schrauben (20a)

an der Kaminhalterung „G“ (20b) fixieren (Bild 16). Nur für die Modelle mit Glasfaserlichtpunkten (Abb. 1G): Überprüfen, dass die Kamine abgebaut werden können, um Zugang zu dem Fach zu gewähren, in dem sich die Lampe für die Glasfasern befindet. Nur für das Modell mit Bedienfeld auf dem Kamin (Abb. 1L- 17): Den Flachdraht der Steuerung, der von der Motorgruppe kommt, über die Öffnung des Kamins von innen nach außen hindurchführen (20c). Den Anschluss des Bedienfeldes an den Flachdraht vornehmen. Hinweis! Der Stift des Anschlussstücks des Flachdrahts MUSS mit dem Loch im Anschlusssockel auf der Rückseite des Bedienfelds übereinstimmen.

21. Den unteren Kaminteil nach unten gleiten lassen, um die

Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben (Bild 18).

22. Das Kaminunterteil mit zwei Schrauben befestigen (nur

für das Modell in Bild 1H/19H-1J/19J-1L/19L-1M/19M- 1N/19N-1O/19O-1P/19P).

23. Nur Modelle in Bild 1Q:

• Die Kamingruppe auf die Sauggruppe aufsetzen. Die elektrischen Anschlüsse zwischen den beiden Teilen vornehmen (Bild 9).

• Die Kamingruppe mit den Schrauben endgültig an der Sauggruppe befestigen (dabei die entsprechende Abbildung des betreffenden Modells zu Hilfe nehmen) (Bild 8Q). Hinweis! Prüfen, dass das Unterteil des Kamins im mittleren Bügel einrastet (Bild 20).

• Das Oberteil der Kamingruppe mit 2 Schrauben am Kaminhaltebügel befestigen (Bild 16). Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen.12 Beschreibung der Dunstabzugshaube Bild 1 1. Bedienfeld 2. Fettfilter 3. Griff zum Aushaken des Fettfilters 4. Halogenlampe 5. Dunstschirm 6. Teleskopkamin 7. Luftaustritt (nur bei Umluftbetrieb)

8. Lichtpunkte (nur für das Modell in Abb. 1G)

Betrieb Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Funktionsweise - Modell mit Tastenbedienfeld

A. Schalter ON/OFF Beleuchtung B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke B+C. Schalter zum Einschalten der mittleren Saugstärke B+D. Schalter zum Einschalten der maximalen Saugstärke

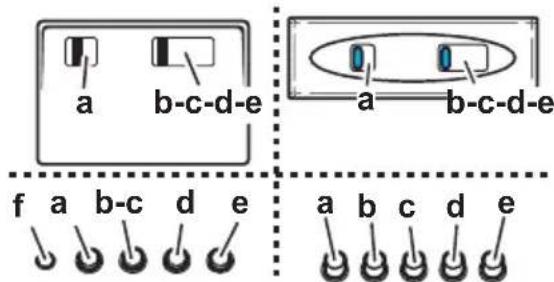

a. Schalter ON/OFF Beleuchtung b. Schalter OFF der Absaugfunktion c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke. f. Betriebsanzeigenleuchte (wenn vorgesehen). Hinweis: Bei einigen Modellen ist nur eine Saugstärke verfügbar. Hinweis: Die Modelle mit Elektroventil verfügen über 3 Tasten: (a) Licht EIN/AUS, (b) Schließung und (c) Öffnung des Elektroventils. Funktionsweise – Elektronisches Modell mit 5 Tasten 123OOI

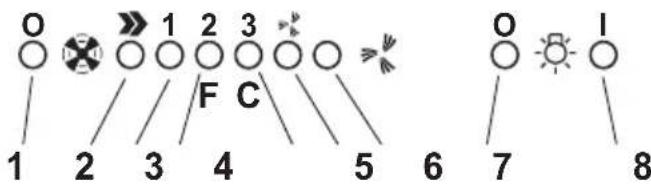

2. Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2

4. Stufe 2 und Sättigungsanzeige Metallfettfilter (in

letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter). Nach erfolgter Reinigung des Fettfilters drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 4 schaltet sich ab.

5. Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in

letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter). Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 5 schaltet sich ab. Achtung! Die Sättigungsanzeige des Aktivkohlefilters ist deaktiviert. Soll die Sättigungsanzeige des Aktivkohlefilters aktiviert werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunächst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnt auch die LED 5 zu blinken und zeigt so an, daß der Aktivkohlefilter nun aktiv ist. Für seine Deaktivierung die beiden Tasten erneut drücken: nach 3 Sekungen stellt die LED 5 das Blinken ein und die Vorrichtung ist deaktiviert.

6. Intensivstufe - LED-Anzeige

7. Einschalter Intensivstufe

Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.

8. Ausschalter Beleuchtung

9. Ausschalter Beleuchtung

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Strom- versorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.13 Modell mit Display ABCD FEG

A. Taste AUS (Display ausgeschaltet) / Standby (LED auf dem Display leuchtet) – lange drücken, um die gewünschte Funktion auszuwählen. B. Lichtschalter, EIN / AUS C. Timer der ausgewählten Geschwindigkeitsstufe (zeigt die ausgewählte Geschwindigkeit an sowie eine blinkende Anzeigeleuchte an der Unterseite des Displays). Mit dieser Taste kann der Betrieb der Haube für eine bestimmte Zeit eingestellt werden: 20 Minuten bei ausgewählter Geschwindigkeit 1 15 Minuten bei ausgewählter Geschwindigkeit 2 10 Minuten bei ausgewählter Geschwindigkeit 3 5 Minuten bei ausgewählter Höchstgeschwindigkeit P D. Anzeigefeld – zeigt: • Die eingestellte Geschwindigkeitsstufe (1-2-3-P). • Die Notwendigkeit das Fettfilter zu reinigen (zur Anzeige der Sättigung des Fettfilters erscheint der Buchstabe F im Display). Nach der Reinigung des Fettfilters die Taste A etwa drei Sekunden lang gedrückt halten. Der Buchstabe F erlischt im Display. • Die Notwendigkeit das Aktivkohlefilter zu ersetzen (zur Anzeige der Sättigung des Aktivkohlefilters erscheint der Buchstabe C im Display). Nach der Auswechselung des Kohlefilters die Taste A etwa drei Sekunden lang gedrückt halten. Der Buchstabe C erlischt im Display. • Die Anzeigeleuchte unten rechts zeigt, wenn sie eingeschaltet ist ohne zu blinken, an, dass die Haube betriebsbereit ist (Bereitschaftsposition), die blinkende Anzeigeleuchte gibt an, dass der Timer der ausgewählten Geschwindigkeit eingeschaltet ist. Hinweis! Die Sättigungsanzeige des Aktivkohlefilters ist normalerweise abgeschaltet, um sie einzuschalten: Die Haube auf AUS (Display ausgeschaltet) stellen, die Tasten C und G gleichzeitig 3 Sekunden lang drücken. Anfänglich erscheint der Buchstabe F in der Anzeige (Sättigungsanzeige des metallischen Fettfilters). Dann, nach ungefähr 3 Sekunden erscheint auch der Buchstabe C in der Anzeige (Sättigungsanzeige des Aktivkohlefilters), was für die Aktivierung dieser Anzeigefunktion steht. Um diese Anzeigefunktion abzuschalten wiederholen Sie die obengenannte Operation bis die Anzeige C (Sättigungsanzeige des Aktivkohlefilters) erlöscht. E. Taste zur Verringerung der Geschwindigkeit: von der Höchstgeschwindigkeit P auf die Geschwindigkeitsstufe 1. F. Taste zur Erhöhung der Geschwindigkeit. G. Taste zeitgesteurte, intensive Saugleitstung: Die Dunstabzugshaube arbeitet 5 Minuten lang bei dieser Geschwindigkeit und schaltet dann zur voreingestellten Betriebsweise zurück. Im Display erscheinen der Buchstabe P und ein Blinker Punkt. Diese Funktion kann durch Drücken der Taste A annulliert werden. Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Strom-versorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst. Achtung! Bevor sie das Gerät stromlos machen, erst die Taste A drücken. Funktionsweise - Modell mit Display

A- Lichtschalter, EIN / AUS B- Abschaltung Abzugshaube (Warte- / Bereitschaftsposition) C- Timer der ausgewählten Geschwindigkeitsstufe (zeigt die ausgewählte Geschwindigkeit an sowie eine blinkende Anzeigeleuchte an der Unterseite des Displays). Mit dieser Taste kann der Betrieb der Haube für eine bestimmte Zeit eingestellt werden: 20 Minuten bei ausgewählter Geschwindigkeit 1 15 Minuten bei ausgewählter Geschwindigkeit 2 10 Minuten bei ausgewählter Geschwindigkeit 3 5 Minuten bei ausgewählter Höchstgeschwindigkeit P D- Anzeigefeld – zeigt:

• Die eingestellte Geschwindigkeitsstufe (1-2-3-P).

• Die Notwendigkeit das Fettfilter zu reinigen (zur Anzeige der Sättigung des Fettfilters erscheint der Buchstabe F im Display). Nach der Reinigung des Fettfilters die Taste B etwa drei Sekunden lang gedrückt halten. Der Buchstabe F erlischt im Display.

• Die Notwendigkeit das Aktivkohlefilter zu ersetzen (zur Anzeige der Sättigung des Aktivkohlefilters erscheint der Buchstabe C im Display). Nach der Auswechselung des Kohlefilters die Taste B etwa drei Sekunden lang gedrückt halten. Der Buchstabe C erlischt im Display.

• Die Anzeigeleuchte unten rechts zeigt, wenn sie eingeschaltet ist ohne zu blinken, an, dass die Haube betriebsbereit ist (Bereitschaftsposition), die blinkende Anzeigeleuchte gibt an, dass der Timer der ausgewählten Geschwindigkeit eingeschaltet ist. Achtung! Die Sättigungsanzeige des Aktivkohlefilters ist im Normalbetrieb deaktiviert. Um sie zu aktivieren müssen die Tasten E und F gleichzeitig 3 Sekunden lang gedrückt werden. Anfänglich erscheint der Buchstabe F in der Anzeige (Sättigungsanzeige des metallischen Fettfilters). Dann, nach ungefähr 3 Sekunden erscheint auch der Buchstabe C in der Anzeige (Sättigungsanzeige des14 Aktivkohlefilters), was für die Aktivierung dieser Anzeigefunktion steht. Um diese Anzeigefunktion abzuschalten wiederholen Sie die obengenannte Operation bis die Anzeige C (Sättigungsanzeige des Aktivkohlefilters) erlöscht. E- Taste zur Verringerung der Geschwindigkeit: von der Höchstgeschwindigkeit P auf die Geschwindigkeitsstufe 1. F- Taste zur Erhöhung der Geschwindigkeit von “Bereitschaft” auf Geschwindigkeitsstufe P. Hinweis! Die Höchstgeschwindigkeit P dauert 5 Minuten, danach schaltet die Haube automatisch auf die Stufe 2 der Geschwindigkeit (Saugstärke) zurück. Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Strom- versorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst. Achtung! Bevor sie das Gerät stromlos machen, erst die Taste A drücken. Funktionsweise – Elektronisches Modell mit 6 Tasten 12 34 5F6

2- Verringert die Saugstärke.

3- Erhöht die Saugstärke.

4- Timer 5/15 Minuten

Schaltet den Timer ein und aus. Automatische Abschaltung der eingestellten Saugstärke.

5- Reset der Kohlefiltersättigungsanzeige

Wenn sich die Anzeigeleuchte F einschaltet, muss der Kohlefilter gereinigt oder ausgetauscht werden. Nach der Auswechslung des Kohlefilters mindestens drei Sekunden lang drücken, die Anzeigeleuchte F schaltet sich aus und zeigt die erfolgte Rückstellung der Sättigungsanzeige an. Hinweis: Dieses LED leuchtet auch, wenn der Kohlefilter nicht befestigt ist.

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Strom- versorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst. Elektronisches Modell mit Sensor 12 3S SensorReset 0/I T1 T2 T3 T4 T51234

T1. On/Off-Taste der Dunstabzugshaube T2. Taste zur zyklischen Steigerung der Geschwindigkeitsstufe des Motors Indem Sie diese Taste ein erstes Mal drücken, aktivieren Sie die Geschwindigkeitsstufe 1. Jeder Geschwindigkeitsstufe entspricht das Aufleuchten eines LEDs (1-2-3). Bei der Intensiv- Geschwindigkeitsstufe blinkt das LED 4. Nach einer Dauer von 5 Minuten schaltet die Dunstabzugshaube auf die Geschwindigkeitsstufe 2 zurück. Wenn Sie die Taste T2 vor Ablauf der 5 Minuten drücken, schaltet die Dunstanzugshaube auf die erste Geschwindigkeitsstufe zurück. T5. Licht On/Off-Taste Filter Anzeige (Diese Funktion ist bei eingeschalteter Dunstabzugshaube aktiv): Die Fettfilter-Anzeige leuchtet nach 80 Stunden Betrieb der Dunstabzugshaube auf (LED 1 blinkt). Die Anzeige des Aktivkohlefilters leuchtet nach 320 Stunden Betrieb der Dunstabzugshaube auf (LED 2 blinkt). Bei gleichzeitiger Anzeige des Fettfilters und des Kohlefilters blinken LED 1 und 2 abwechselnd. Reset der Filter Anzeige: Halten Sie die Taste T4 3 Sekunden lang gedrückt, bis das LED 1 erlischt (Fettfilter). Sollte die Anzeige für beide Filter (Fettfilter und Kohlefilter) aufleuchten, wiederholen Sie den beschriebenen Vorgang: indem Sie die Taste T4 ein erstes Mal drücken, erlöschen die abwechselnd blinkenden LED 1 und 2, sofort danach blinkt LED 2 wieder. Drücken Sie nun T4 ein weiteres Mal für 3 Sekunden. Ein akustisches Signal ertönt jedes Mal, um Ihnen anzuzeigen, dass der Vorgang abgeschlossen wurde. Freischalten der Kohlefilter-Anzeige: Die Dunstabzugshaube sieht nur die Fettfilter-Anzeige vor. Um die Anzeige des Kohlefilters frei zuschalten: drücken Sie bei abgeschalteter Dunstabzugshaube die Tasten T2 und T4 für 3 Sekunden. Das Blinken der LEDs 1 und 2 zeigt an, dass die Einstellung abgeschlossen ist. Um die Anzeige des Kohlefilters zu deaktivieren, wiederholen Sie diesen Vorgang (bei abgeschalteter Dunstabzugshaube). Ein akustisches Signal ertönt jedes Mal, um Ihnen anzuzeigen, dass der Vorgang abgeschlossen wurde. Automatische Eichung: Das System führt ungefähr alle 30 Minuten die automatische Eichung durch (Eichung der Funktionsparameter der Sensoren).15 Manuelle Eichung: Halten Sie bei abgeschalteter Dunstanzugshaube ungefähr 3 Sekunden lang die Tasten T3 und T4 gedrückt, bis das akustische Signal ertönt. Automatischer Betrieb: Um den automatischen Betrieb zu aktivieren, drücken Sie die Taste T3: LED 4 leuchtet auf. Um zum manuellen Betrieb zurückzukehren, drücken Sie die Taste T1, T2 oder T3. Test der Sensoren: Wird bei automatischem Betrieb der Dunstanzugshaube regelmäßig durchgeführt. Bei einer Störung blinken alle LEDs: in diesem Fall schalten Sie auf manuellen Betrieb um, indem Sie die Taste T1, T2 oder T3 drücken. Wahl der Kochfläche: Dieser Vorgang optimiert den automatischen Betrieb der Dunstabzugshaube: bei abgeschalteter Dunstanzugshaube drücken Sie ungefähr 3 Sekunden die Tasten T2 und T3, bis die Kochfläche angezeigt wird, die benutzt wird: Gaskochfläche – LED 1 an Induktionskochfläche – LED 2 an Elektrische Kochfläche – LED 3 an Wählen Sie die gewünschte Kochfläche aus, indem Sie T2 drücken. Halten Sie anschließend T2 und T3 gleichzeitig 3 Sekunden lang gedrückt, bis das akustische Signal ertönt. Daraufhin wird sich die Dunstabzugshaube ausschalten. Die Standard-Eingabe der Dunstabzugshaube ist diejenige für Gaskochflächen. Achtung: führen Sie diesen Vorgang durch, wenn Sie die Dunstanzugshaube das erste Mal in Betrieb nehmen. Wartung Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Dunstabzugshaube unterbrochen werden. Reinigung Die Dunstabzugshaube muss sowohl innen als auch aussen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN! Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Fettfilter Bild 2 Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter B den Aushakgriff ziehen. Aktivkohlefilter (nur bei der Umluftversion) Bild 3 Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne weiteres Geschirr - einschalten). Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist. Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (g), die es an der Haube befestigen, um 90° drehen. Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren. Es besteht die Möglichkeit einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt werden. Das Kohlefiltergestell und der Filter sind zusammengeschweißt, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden. Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2 Plastikschrauben befestigt. Ersetzten der Lämpchen Das Gerat von Stromnetz abschalten. Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. Fur die Modelle wie bei Bild 1E + Bild 4E:

1. Die Lampenabdeckung drücken und loslassen, um sie zu

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren.

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss). Fur die Modelle wie bei Bild 1N/1O + Bild 4N/4O:

1. Die Lampenabdeckung losschrauben).16

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren.

3. Die Lampenabdeckung wieder andrehen..

Fur die Modelle wie bei Bild 1+Bild 4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Die Lampenabdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen..

2. Die defekte Lampe auswechseln. Ausschließlich

Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren.

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss). Fur die Modelle wie bei Bild 1J + Bild 4J:

1. Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand

des Lämpchens anheben, um dieses herausziehen zu können.

2. Das Verbindungsstück „a“ entfernen.

3. Das zu ersetzende Lämpchen entfernen und dieses mit

einer Lampe vom Typ Philips Standard Line mit dem Code 425409, mit 12V 20W 30° Ø35 12V GU4 ersetzen.

4. Das Ersetzen und die Montage des neuen Lämpchens

durchführen, indem die beschriebenen Schritte in umgekehrter Reihenfolge ausgeführt werden. Fur die Modelle wie bei Bild 1G + Bild 5G: die Kamine abbauen: die beiden Schrauben (20a), die das Kaminoberteil an der Halterung „G“ befestigen, entfernen (Bild 16). Das Kästchen „q“ entfernen: Dazu die Schraube „r“ entfernen, die es an der Haube befestigt. Die Lampenfassung „s“ entfernen: Dazu die Schraube „t“ entfernen, die sie am Lampenfach befestigt. Die defekte Lampe herausnehmen. Nur Halogenlampen PHILIPS Typ 14515 (GX 5.3) 12V - 75W verwenden. Die Lampenfassung „s“ und das Kästchen „q“ wieder einsetzen und befestigen und die Kamine wieder anbringen. Fur die Modelle wie bei Bild 1K: Bei einigen Versionen dieser Haube sind Glühbirnen von höchstens 40W (E14) vorgesehen, die Lampenabdeckung drücken, um auf das Lampenfach zuzugreifen, und die Auswechselung vornehmen. Nur für das Modell in Bild 1L + Bild 6L:

1. Die Frontwand „v“, die die Lampe trägt, nach oben öffnen

(Abb. 6L), dabei darauf achten, mit einer Hand die Lampe „z“ zu halten.

2. Die defekte Lampe mit einer neuen mit denselben

technischen Eigenschaften austauschen. Hinweis! Um die gleiche Beleuchtungsqualität zu gewährleisten, wird empfohlen, denselben Typ Lampen zu benutzen: Neonlampe von Philips mit 13 Watt Ref.-Nr.

Darauf Acht geben, dass der durchsichtige Teil der Lampen nach innen zeigt, um eine korrekte Lichtausbreitung zu gewährleisten.

3. Auswechselung des Starters:

Starter mit den gleichen technischen Daten verwenden. Empfohlene Starter: Philips S10 Starter verwenden.

4. Die Lampe und die Frontwand in umgekehrter

Reihenfolge des Ausbaus wieder einbauen. Nur für das Modell in Bild 1M + Bild 7M:

1. Die Fettfilter entfernen.

2. Die Lichtabdeckung durch Lösen der 3 Schrauben, die sie

an der Haube befestigen, ausbauen (die Abdeckung festhalten, damit sie nicht herunterfällt).

3. Die defekte Lampe mit einer neuen mit denselben

technischen Eigenschaften austauschen. Auswechselung des Starters: Starter mit den gleichen technischen Daten verwenden. Empfohlene Starter: Philips S10 Starter verwenden.

4. Die Lichtabdeckung und die Fettfilter in umgekehrter

Reihenfolge des Ausbaus wieder einbauen. Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet. Warnung Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person. Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. In Bezug auf technische und Sicherheitsmaßnahmen für die17 Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Die Dunstabzugshaube nie benutzen oder sie ohne die nicht richtigen montierten Lampen lassen um einen Risiko von einem Stromschlag zu vermeiden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.18 EN - Instruction on mounting and use Consult the designs in the front pages referenced in the text by alphabet letters. Closely follow the instructions set out in this manual. All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this manual, is declined. Use The hood is designed to be used either for exhausting or filter version. Ducting version The hood is equipped with a top air outlet B for discharge of fumes to the outside (exhaust pipe and pipe fixing clamps not provided). Filter version Should it not be possible to discharge cooking fumes and vapour to the outside, the hood can be used in the filter version, fitting an activated carbon filter and the deflector F on the support (bracket) G, fumes and vapours are recycled through the top grille H by means of an exhaust pipe connected to the top air outlet B and the connection ring mounted on the deflector F (exhaust pipe and pipe fixing clamps not provided). The models with no suction motor only operate in ducting mode, and must be connected to an external suction device (not supplied). Installation The minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the range hood must be not less than 50cm from electric cookers and 65cm from gas or mixed cookers. If the instructions for installation for the gas hob specify a greater distance, this must be adhered to. Electrical connection The mains power supply must correspond to the rating indicated on the plate situated inside the hood. If provided with a plug connect the hood to a socket in compliance with current regulations and positioned in an accessible area. If it not fitted with a plug (direct mains connection) or if the plug is not located in an accessible area apply a bi-polar switch in accordance with standards which assures the complete disconnection of the mains under conditions relating to over- current category III, in accordance with installation instructions.
