NÁVOD K OBSLUZE KSEV910X1 SMEG

DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
FR Prescriptions de montage et mode d'emploi
NL Montagevoorschriften en gebruiksaanwijzingen
IT Istruzioni di montaggio e d'uso
ES Montaje y modo de empleo
PT Instruções para montagem e'utilisation
SV Monterings- och bruksanvisningar
RU INHctpykuu no MOHTaKy u 3Kcnplyaatau
CS Návod na montáž a používány
PL Instrukcja montazu i obslugi
SK Navod k montáži a užiti
TR Montaj ve kullanim talimatlari

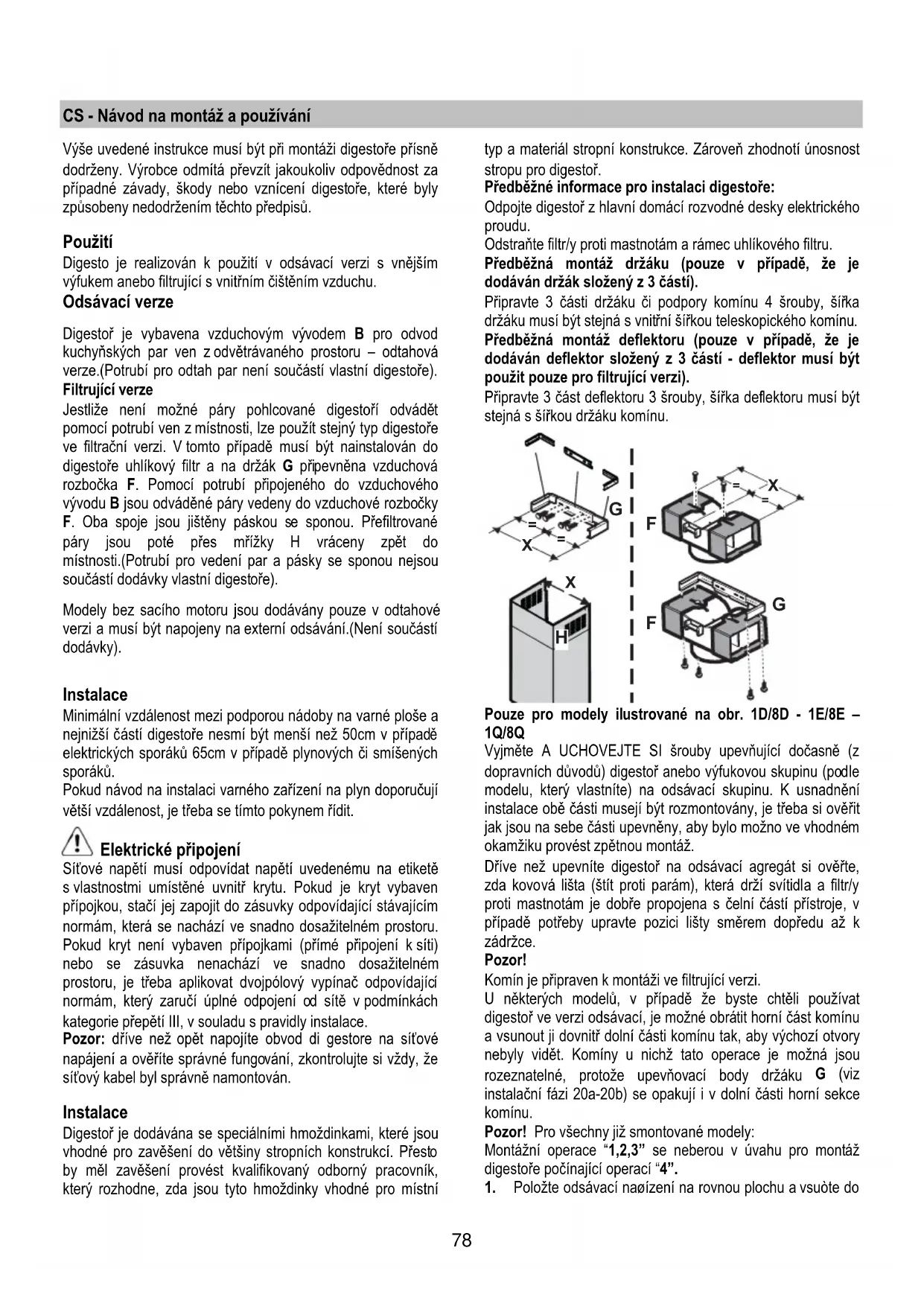

CS - Návod na montáž a použivání

Vyše uvedene instrukce musí být pri montáži digestoře prísně dodrženy. Vyrobce odmita prévžit jakoukoliv opodovednost za prípadné závady, škody nebo vzniceni digestoře, které byly zpúsobeny nedodržením těchto predpisu.

Použití

Digesto je realizován k použiti v odsávací verzi s vnějsím yfvukem anebo filtrujici s vnitřínčistěním vzduchu.

Odsávací verze

Digestor je vybavena vzduchovym vyvodem B pro odvod kuchynskych par ven z odvetravaného prostoru - odtahová verze.(Potrubí pro otdah par není současti vlastní digestore).

Filtrujici verze

Jestlize neni mozné páry pohlcované digesto odvadet pomoci potrubi ven z mistnosti, Ize pouzit stejný typ digestove filtracni verzi. V toto pripadé musi byt nainstalován do digestoreh uhlíkovy filtr a na držák G pripevněho vduchová Rozbočka F. Pomoci potrubi pripojeného do vduchového vývodu B jsou odvádevé páry vedeny do vduchové Rozbočky F. Oba spoje jsou jištény páskou se sponou. Přiltrované páry jsou poté prés mřížky H vraceny zpět do mistnosti.(Potrubi pro vedeni par a pásky se sponou nejsou současti dodávy vlastni digestо're).

Modely bez saciho motoru jsou dodavany pouze v odtahové verzi a musi byt napojeny na externi odsavani.(Neni soucasti dodávky).

Instalace

Minimálni vzdálenost mezi podporou nádoby na varné plose a nejnižsíolesti digestoře nesmi byt mensi než 50cm v pripadě elektrických sporákù 65cm v pripadě plynovích Č smišeních sporákù.

Pokud námod na instalaci varného zařizení na plyn doporučují větěs vzdálenost, je třeba se tímto pokynem Židit.

Elektrické pripojeni

Sitové napétí musi odpovidat napétí uvedenému na etiketěs vlastnostmi umistěné uvnitř krytu. Pokud je kryt vybaven prípojkou, stači jej zapojit do zásvuky odpovidajici stavajicim normám, ktera se nachází ve snadno dosažitelné prostoru. Pokud kryt není vybaven prípojkami (príme prípojení k siti) nebo se zásvukva nenachází ve snadno dosažitelné prostoru, je třeba aplikovat dvojpólový vypínač odpovidajici normám, který zaruci upné odpojení od sítě v podminkách kategorie prépetí III, v souladu s pravidly instalace.

Pozor: drive než opět napojite obvod di gestore na sítové napájení a overěřte správné fungování, zkontrolujte si vždy, ze sítový kabel byl správně namontován.

Instalace

Digestor je dodávana se specialnimi hmoždinkami, které jsou vchodné pro zavešeni do větsiny stropnich konstrukci. Přesto by mel zavešeni provest kvalifikovany odborny pracovnik, který rozhodne, zda jsou tyto hmoždinky vchodné pro mistrni

typ a material stropné konstrukce. Zároven zhodnotí unosnost stropu pro digestor.

Pridbezne informace pro instalaci digestore:

Odpojte digestož hlavni domaci Rozvodne desky elektrického proudu.

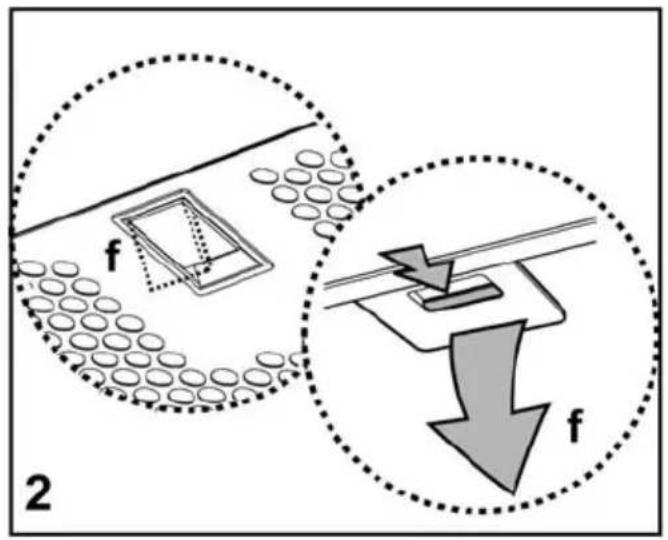

Odstrańte filtry proti mastnotám a ramec uhlikového filtru.

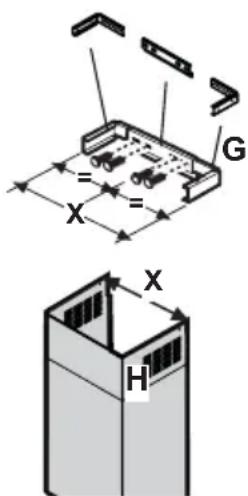

Predbezná montáz drázaku (pouze v pripadé, ze je dodáván držák složeny z 3olesti).

Prijpavte 3 casti drzaku ci podpory komiu 4 srouby, sifka drzaku musi byt stejná s vinitní sirkou teleskopického komiu.

Predbezná montáž deflektoru (pouze v pripadé, ze je dodávan deflektor slozený z 3olesti - deflektor musi byt použit pouze pro filtrujíci verzi).

Pripravte 3 cát deflektoru 3 srouby, sírká deflektoru musi byt stejná s sírkou držaku komínu.

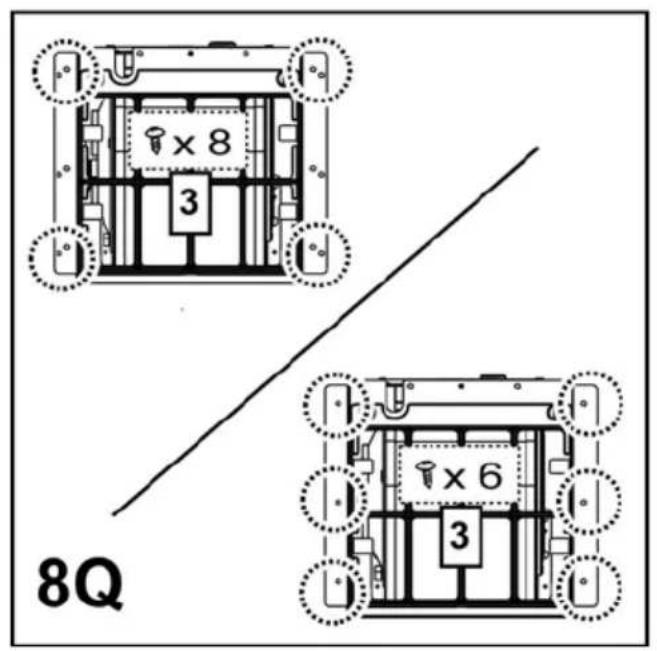

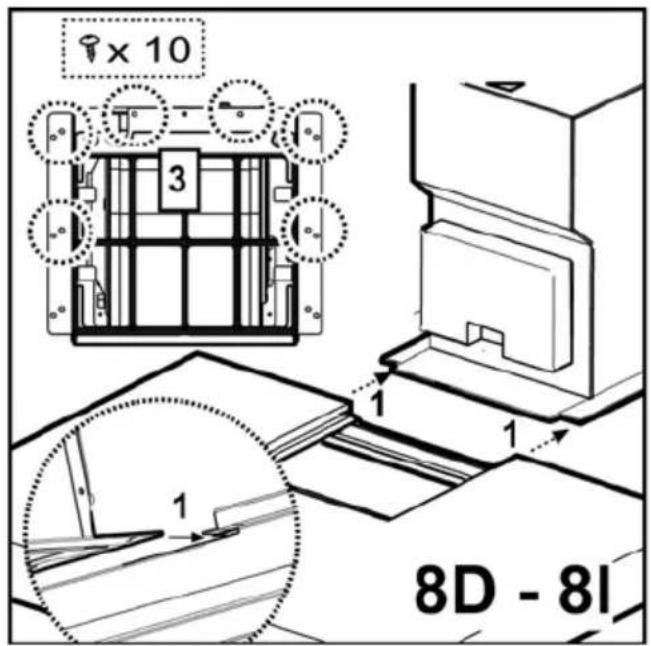

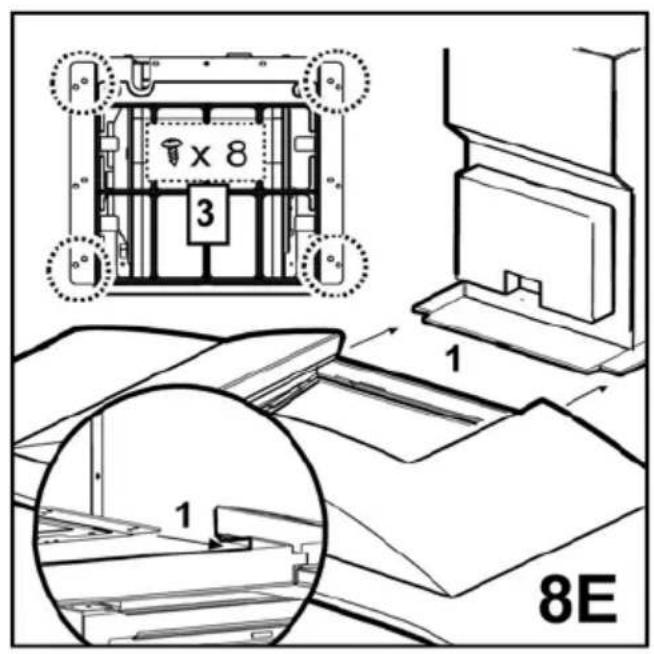

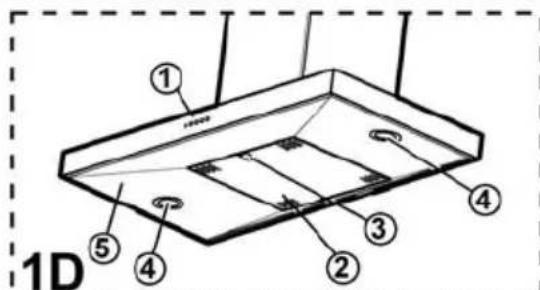

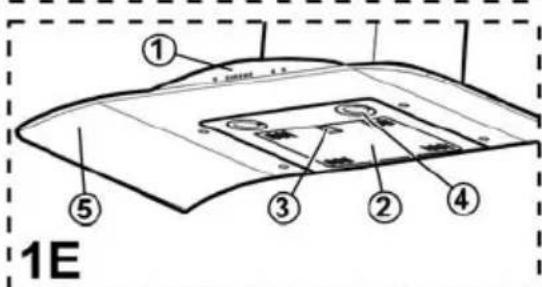

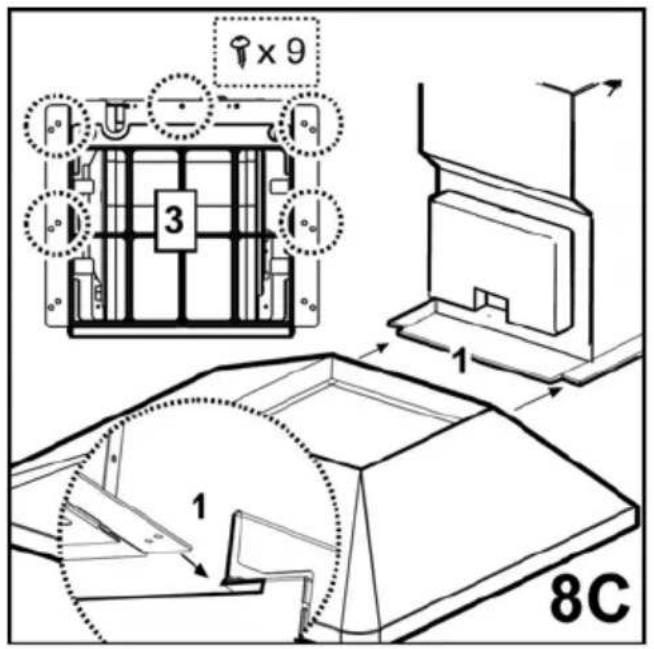

Pouze pro modely ilustrované na obr. 1D/8D - 1E/8E - 1Q/8Q

Vyjměte A UCHOVEJTE SI srouby upevnujici docasné (z dopravnich duvodu) digestor anebo vyfukovou skupinu (podle modelu, ktery vlastnite) na odsavaci skupinu. K usnaděni instalace obě casti museji byt Rozmontovány, je třeba si ovetit jak jsou na sebe casti upevněny, aby bylo možno ve vchodné okamžiku provest zpětnou montáž.

DriVe nez upevnite digestor na odsavaci agregat si ovebre, zda kovova lista (stit proti param), ktera drzi svitidla a filtry proti mastnotam je dobre propojena s celni ccasti pristroje, v pripadé potreby upravte pozici listy smerm dopredu az k zadrozce.

Pozor!

Komín je pripraven k montáži ve filtrujíci verzi.

U některych modelu, v pripadě Že bye ste chtěli používat digestor ve verzi odsávací, je možné obrátit horní Čast komínu a vsunout ji dovnitř dolní Časti komínu tak, aby vychoží olvory nebyly vidět. Kominy u nichž tato operace je možné jsou rozeznatelné, protoze upevnovaci body držák U (viz instalacni fázi 20a-20b) se opakuji i v dolní Časti horní sekce komínu.

Pozor! Pro vsechny již smontované modely:

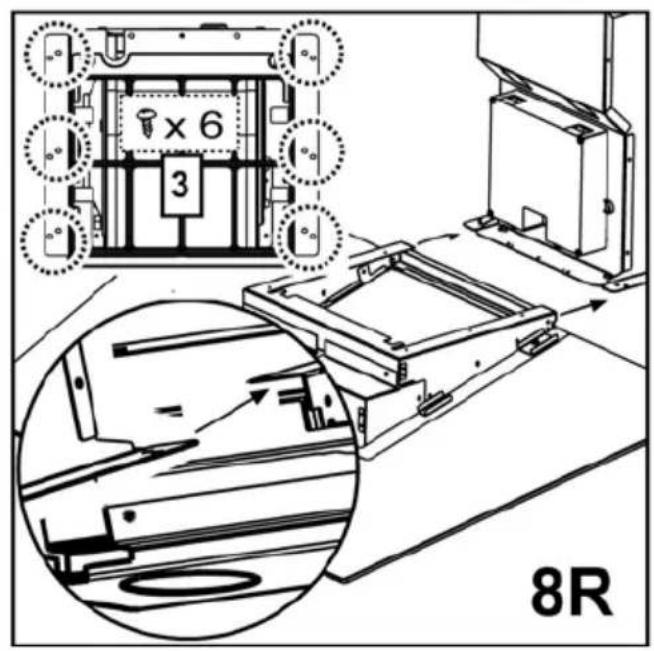

Montázní operace "1,2,3" se neberou v évahu pro montáz digestore poćinajici operaci "4".

1. Polozte odsavac naizen na rovrou plochu a vsute do

nij dolni éast digestoae (konzultujte zobrañi odopvidajici modelu ve Vasem R - 1N.1° - 1Pvlastnictvi - napø. Obr 1C/8C - 1D/8D - 1I/8I-1E/8E - 1F/8F - 1G/8G - 1H/8H - 1N - 1° -1P)

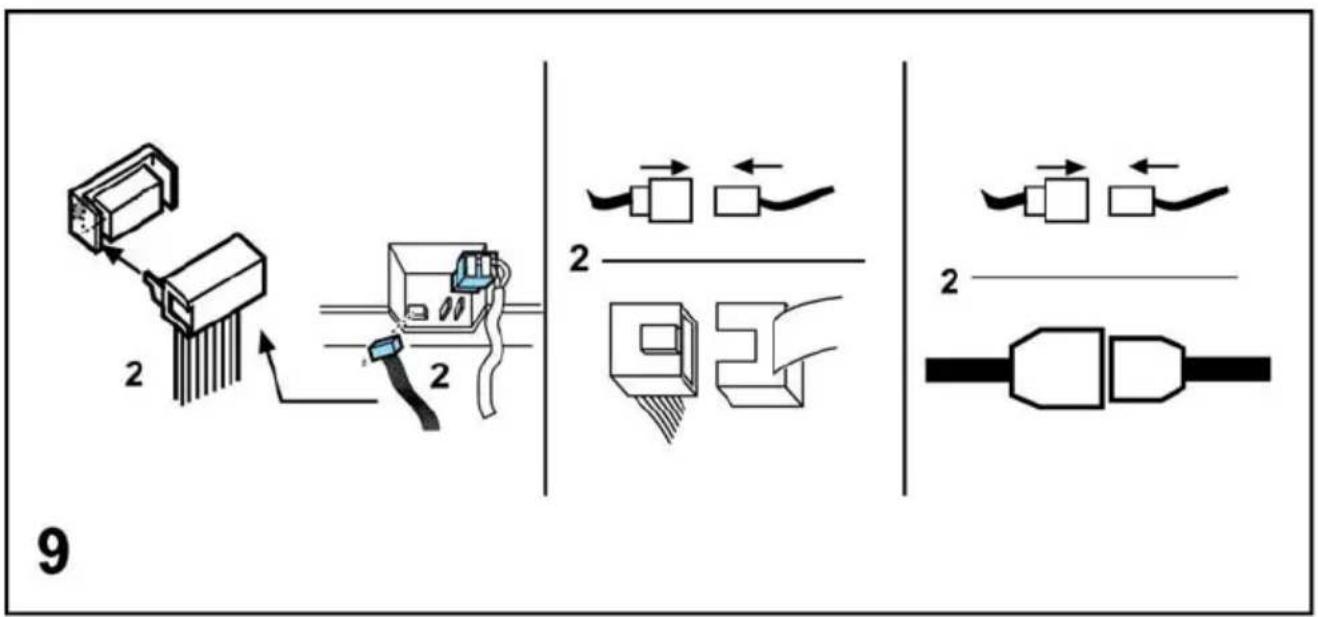

1. Napojte obi easti na elektrickou si (Obr. 9).
2. Upevnite definitivni šrouby digesto k odsávacimu zaóizení (konzultujte zobrazení opodvidajíc modelu ve Vašem R - 1N.1° - 1Pvlastnictvi - napø. Obr 1C/8C - 1D/8D - 1I/8I-1E/8E - 1F/8F - 1G/8G - 1H/8H - 1N - 1° - 1P)

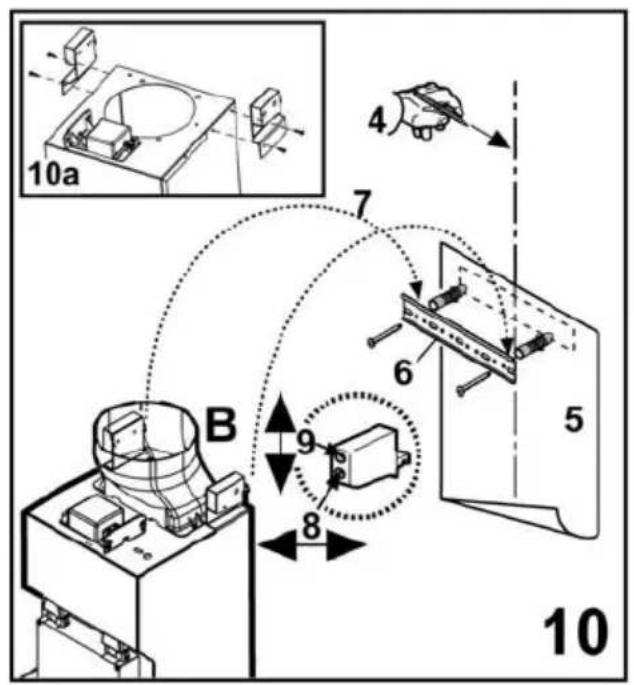

3. Tuzkou vyznaete na stini éaru jdouci až ke stropu, která rozdili cely prostor a která usnadni montážné operace (Obr. 10)..
4. Umistite vrtaci schéma na stinu: svisla dilici eara vytistina na dirovaci sabloni musi opovidat stedni dilici eae yznaene na stini, mimo to okraj dirovaciho schématu opovidá dolnimu okrají digesto: mischief na zoeteli, ze dolni east digestoeme musi byt po dokoneene instalaci byt vzdalena od varne plochy alespo 50 cm v pipadi elektrickych sporaku a 65 cm v pipadi sporaku plynovych éi smisenych.
5. Položte dolní podpiru na dirovaci schéma, tak ze se kryje s vyznáěeným obdělníkem, vyznáěte oba vnijí Š otvory a vyvrtejte je, odejmite dirovaci schéma, vsuǒte 2 hmoždíky do stiny a upevnite 2 šrouby 5x45mm podpiru digestоe (Obr. 10).

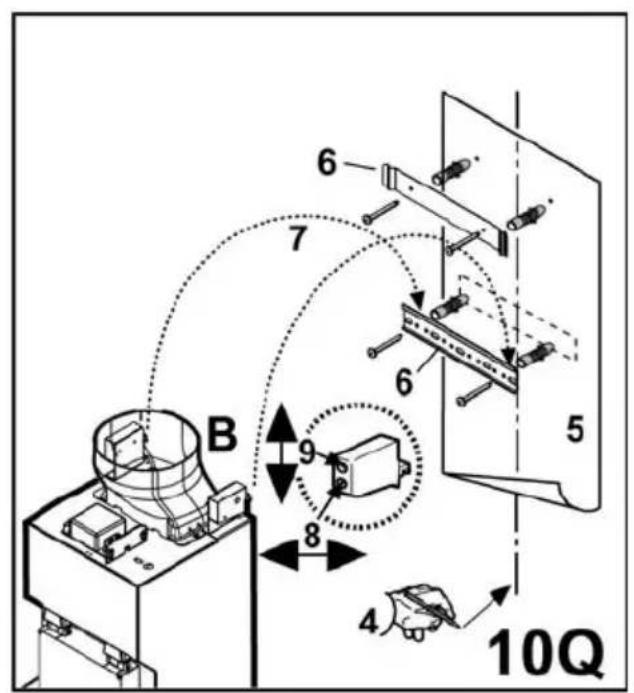

Pozor - pouze modely zobrażné na obr. 1Q/10Q:

Upevnite centralni podpiru 2 srouby a hmozdiky do stiny, nad dolni podpiru (viz dirovaci schema pro umistini otvorù).

1. Gestlize jsou dodany odmontované, upevnite závisy dvima srouby po stranach agregatu (obl. 10a). Zaviste digesto na dolni podpiru.
2. Zregulujte vzdalenost digestooe od stiny.
3. Zregulujte horizontali umistini digestoee.

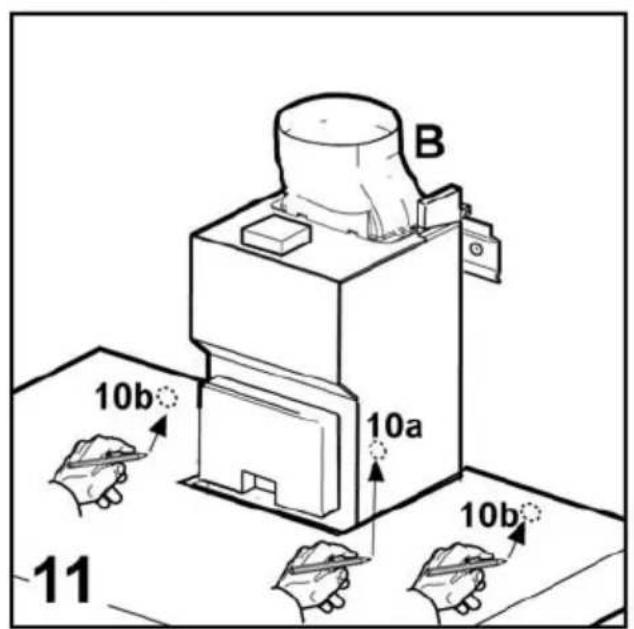

4. Ze vinitoku odsavaciho zaizeni vyznaete tuzkou otvor pro definitivni upevnini digestoee (jsou nezbytné 1 éi 2 body pro definitivni upevnini) (Obr. 11).
5. Vyjmite digesto z dolni podpiry.

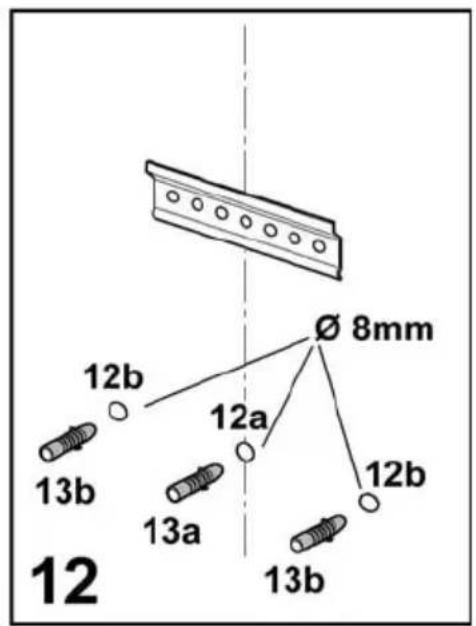

6. Na vyznaeennem bodu vyvrteje otvor (Ø8 mm) (Obr. 12)
7. Vsuôte 1 èi 2 hmoždíky do stiny, podle potøby.

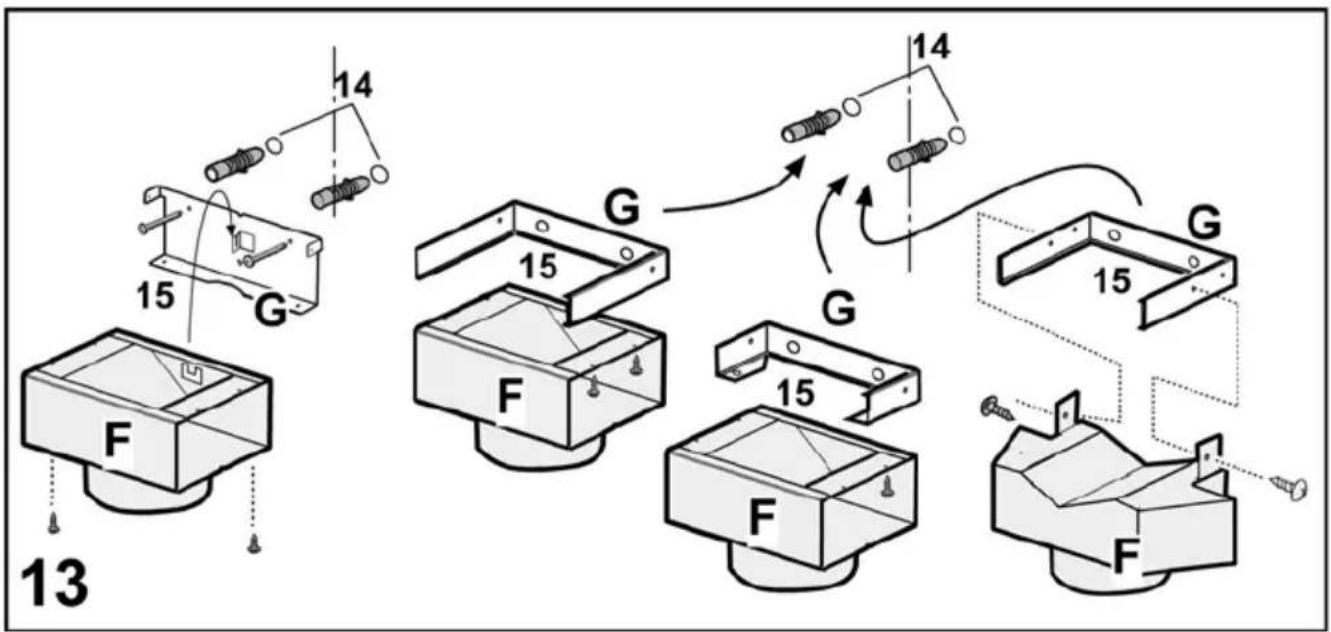

8. Umistite podpiru vfyfuku "G" na stinu blizko stropu, pouzije poitom podpiru komiu jako dirovaci schema (pokud existuje, maly otvor vyrtan'y na podpioe se musi kryt s earou dove vyznaeennou na stini) a vyznaete tuzkou 2 otvory, vyvrtejte otvory (08mm), vsuote 2 hmozdiky (Obr. 13).
9. Upevnite drzak kominu na stinu 2 srouby 5 × 45 ~mm .
10. Zaviste digesto na dolni drzák.

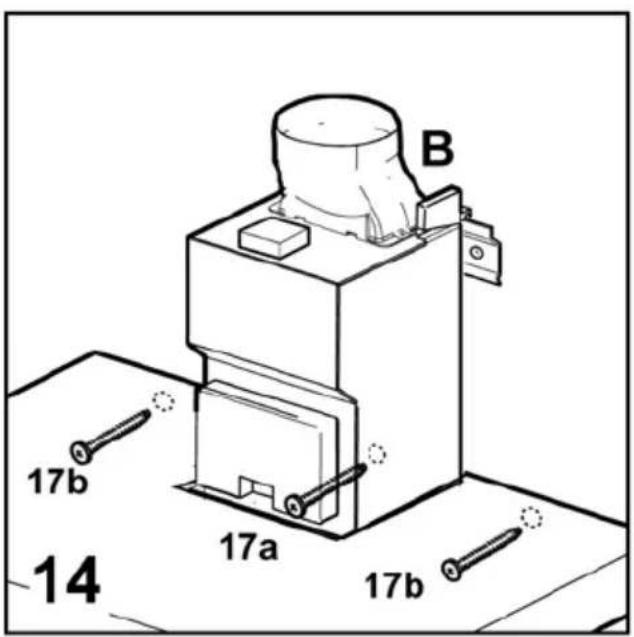

11. Upevnite definitivni digesto na stinu (POVINNE!!!) (Obr. 14).

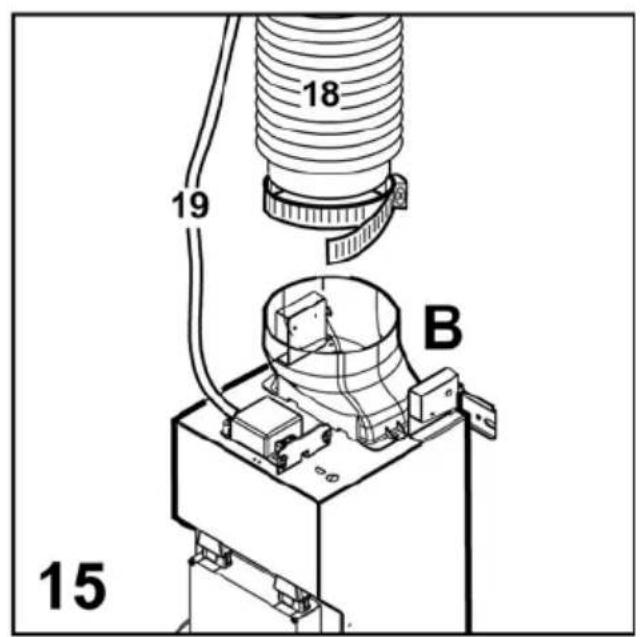

12. Pöipojte hadici pro vyfuk dymu (hadice a tisnici kroužky nejsou souéásti vybaveni - je tøeba je zakoupit) na spojovaci kroužek umistiný nad odsávacim motorem. Dalşí konec hadice musi byt spojen se zaöizenim na vyfuk dymu navenek v pöipadi použiti digestoæ v odsávacı verzı. V pöipadi, ze byeSTE chtili použít digestoø ve filtrujici verzı, upevnite deflektor F na držák G a spojte

dal'si konec hadice se spojovacim krouzkem na deflektoru F (Obr. 13-15).

1. Napojte na elektrickou si.

Pozor - pouze modely ilustrované na obr. 1Q:

Pokraèujte podle instalaeni faze éislo 23.

1. Umístite komíny a upevnite je 3 šrouby (20a) na držák komínú “G” (20b) (Obr. 16).

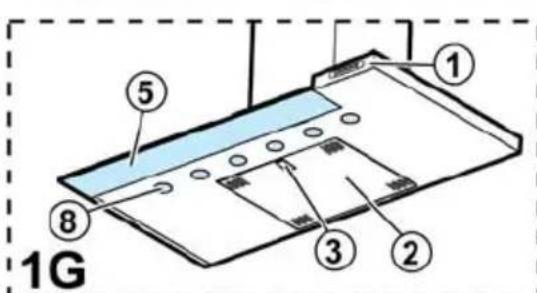

Pouze u modelu s osvitlovacimi body z optickych vlaken (Obr. 1G):

Oviote si, ze kominy mohou byt odmontovány tak, aby umoznily poink prostoru, kde je umistina lampa pro optická vlákna.

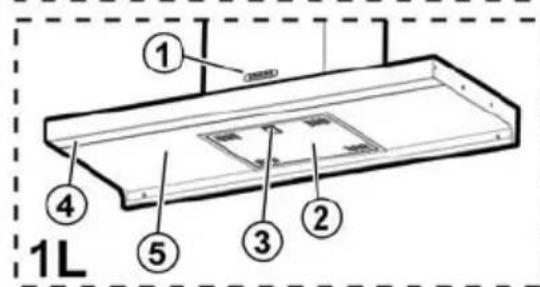

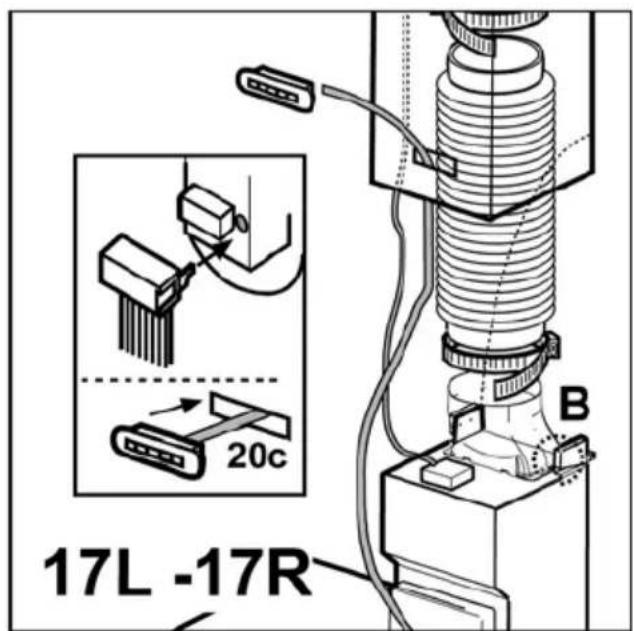

Pouze pro model s kontrolnim panelem na komini (Obr.1L-17):

Vsuote ovladaci destieku pochajejici z motoru otvorem komiu zevnitog smirem navenek (20C).

Napojte kontrolni panel na destiék.

Pozor! Eep terminálu destiéky MUSI se musí kryt s otvorem vyvrtanym do spojovaci podpiry umistiné na zadní strani kontrolniho panelu.

1. Nechte sklouznout dolni éast kominu az do upného zakryti odsávacího zaöizení a vsuôte ho do põislušného uloženi nad digestои (Obr. 18).

2. Upevnite dolni sekci komiu dvima šrouby (pouze u modelu zobrazeného na Obr. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P).

3. Pouze modely ilustrované na obr. 1Q:

4. Vsuòte komín do odsávací skupiny.

Propojte elektrické vedení mezi obima éastmi (Obr. 9)

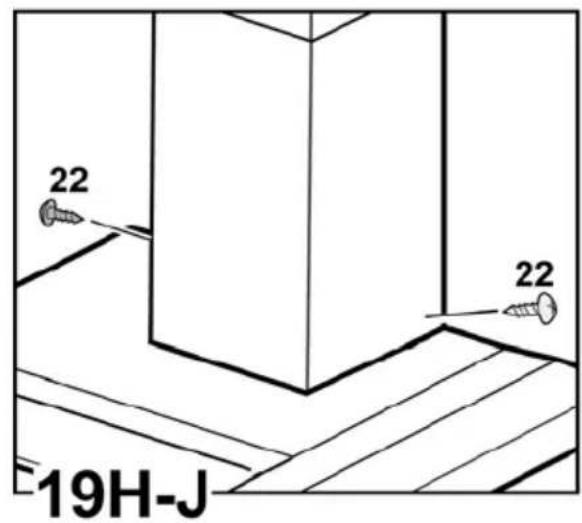

• Upevnite definitivni komín na odsávací skupinu šrouby (konzultujte opodvjadjici Zobrazeni na modelu, který vlastnǐte) (Obr. 8Q).

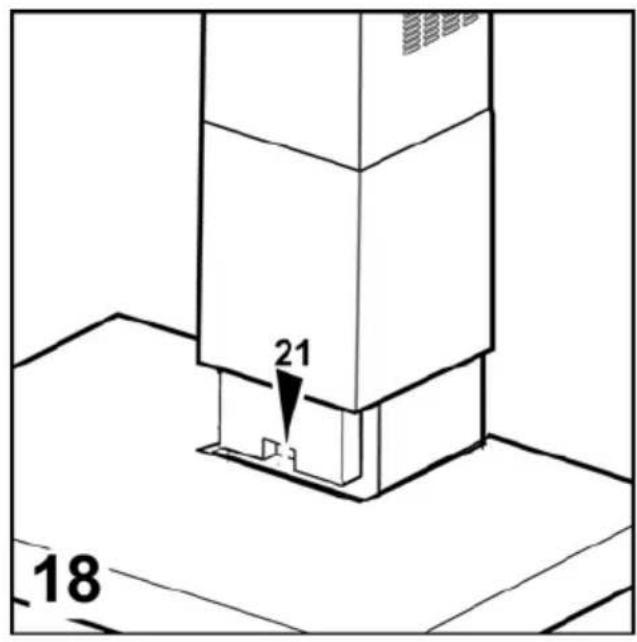

Pozor! Zkontrolujte si, zda dolni east komiu je pevn nasazena do centralni podpory (Obr. 20).

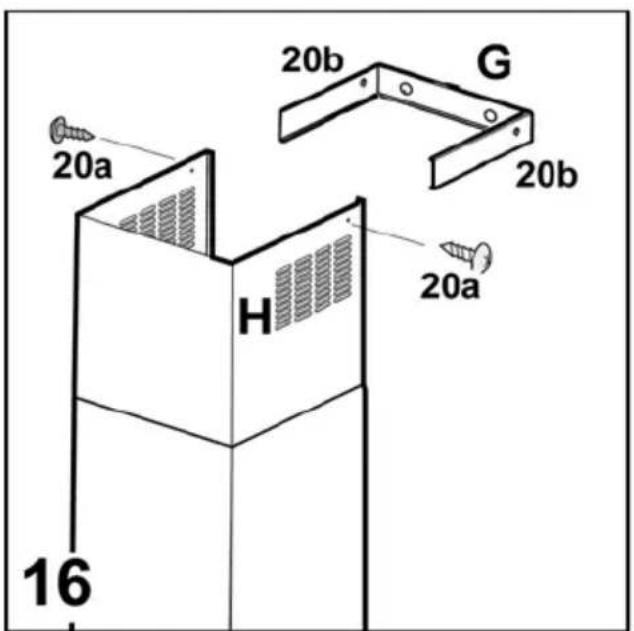

• Upevnite horní éast komínu na podpiru komínu 2 srouby (Obr. 16).

Namontujte zpit ramec uhlikoveho filtru a filtr/y protimastnotam a zkontrolujte dokonale fungovani digestoeg.

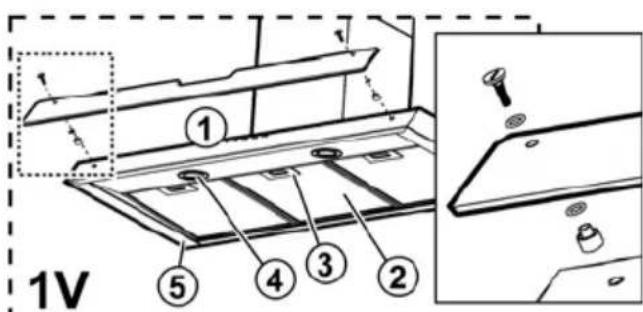

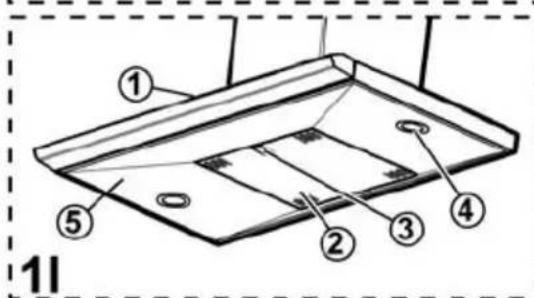

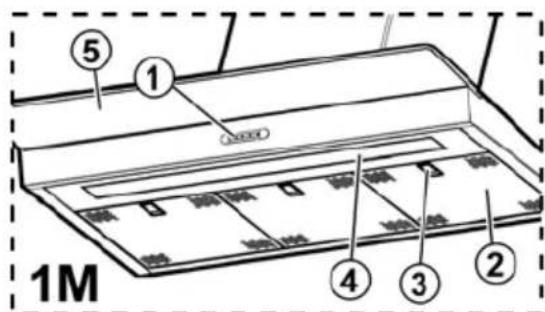

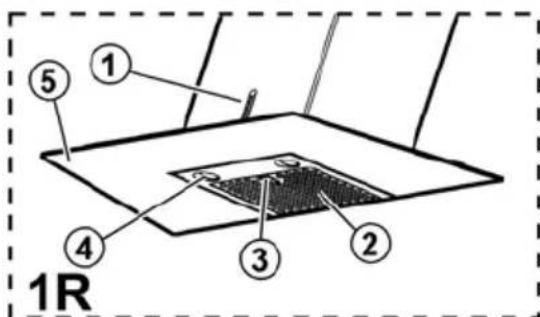

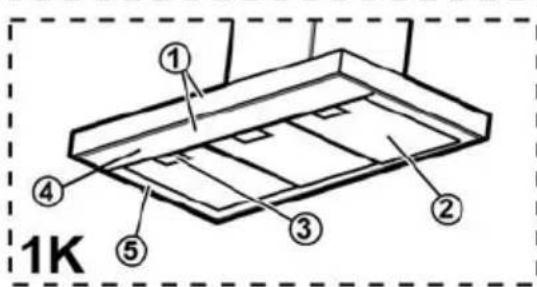

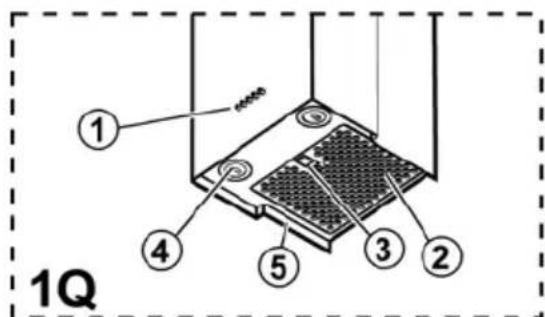

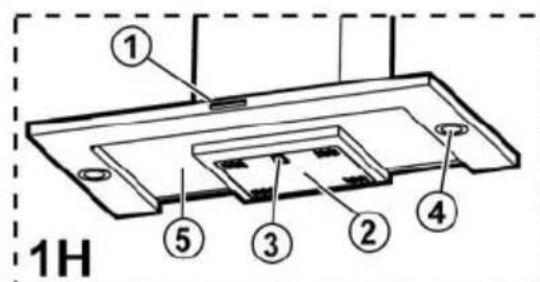

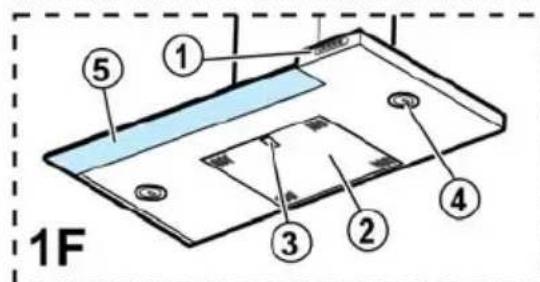

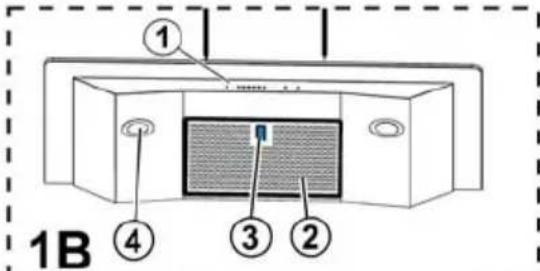

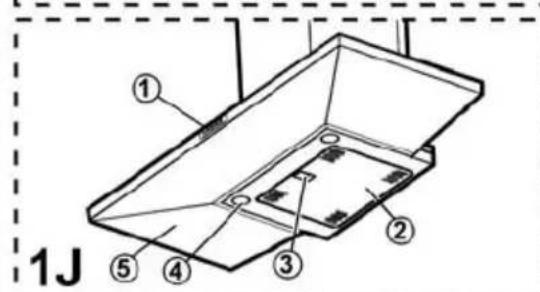

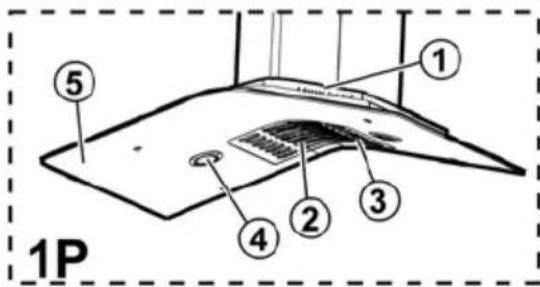

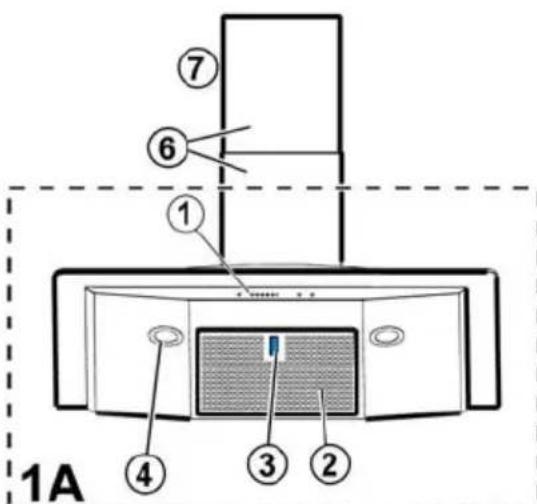

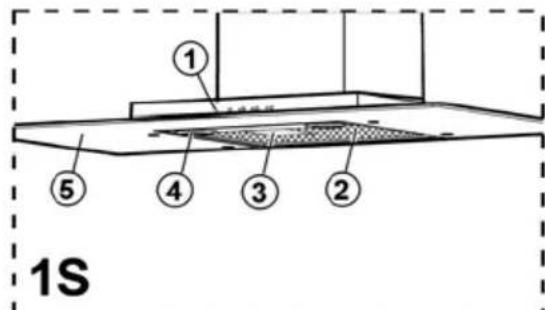

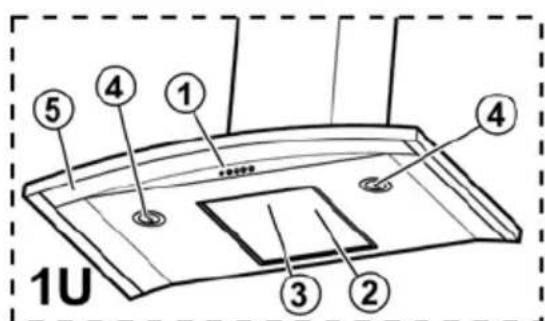

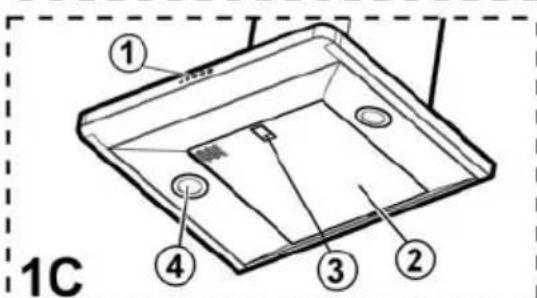

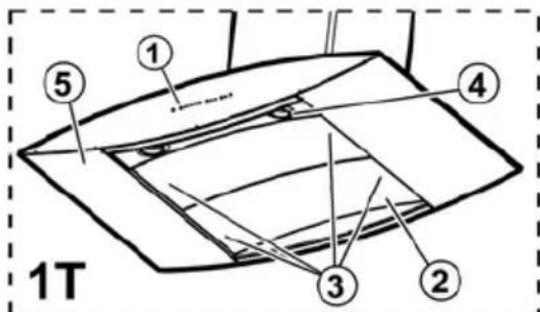

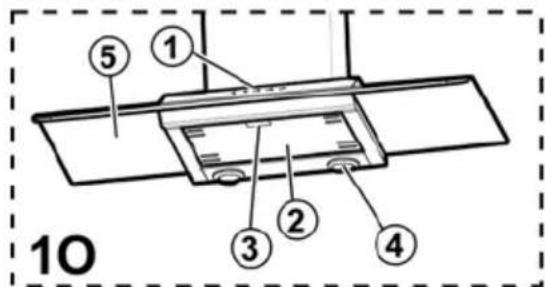

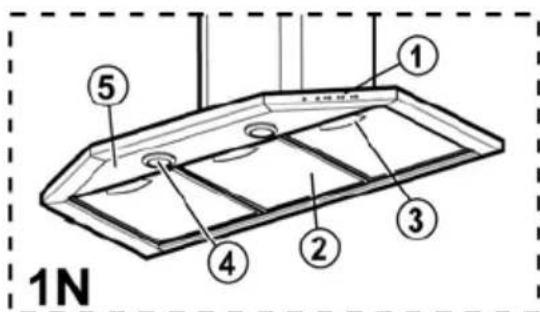

Pohled na digestor

Obr.1

1. Ovladaci panel
2. Tukový filtr
3. Západka tukového filtru
4. Halogenové osvětlení
5. Pracovni plocha digestore pro usměrněni par
6. Teleskopicky kominek
7. Vyfuk (pouze u filtračné verze)
8. Svitidla (pouze u modelu dre Obr 1G)

Provoz

V pripadé velmi intenzivni koncentrace kuchynskych par použijte maximálni saci vykon. Doporučuje se zapnout digestor 5 minut pred zahajenim vařeni a vypnout ji cca 15 minut po ukončeni vařeni.

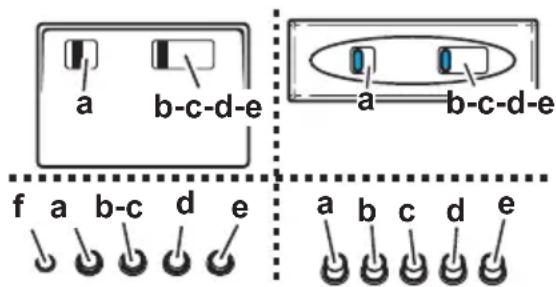

Provoz - model s tlačitkovým ovládámím

A. Zapnuti/vypnuti osvétleni
B. Zapnuti/vypnuti odsavani a nastaveni nejnižsiho sacho stapne.
B+C. Zapnuti stredniho saciho stupne
B+D. Zapnuti maximálniho sacho vykonu

Pozor: Nekteré modely jsou vyaveny pouze jegnou odsavaci rychlosti.

Pozor: modely s elektrickou pojistkou jsou vybaveny 3 tlačitky:

(a) svétlo ON/OFF, (b) Uzáver a (c) Otevřeni elektrické pojistky.

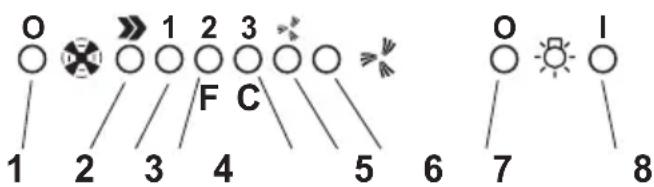

Elektronicky model o 5 tlacitcich

1. Vypnuti motoru
2. Zapnuti motoru + volba stupné vykonu sani 1-2-3-1-2
3. LED kontrolka stupné rychlosti 1.
4. LED kontrlka stipné rychlosti 2 + LED kontrlka nasyceni tukového filtru (filtr v kovovém provedeni). Pri signalizaci je nutné provest vyčistěni tukového filtru (viz dále).

Po vycisteni tukoveho filtru a jeho zpctnem osazenidodigestore stlacte tlacitko 1 na min. 3 vteriny dokud nezazni signalni ton: kontrlka 4 se vypne (signalizovala zneciysteny tukovy filtr).

1. LED kontrolka stipne rychlosti 3 + LED kontrolkanasycení filtru saktivním uhlikem. Pri signalizaci je nutnávyměna tohoto filtru.

Po ukončeni vyměny filtru saktivním uhlikem stlačte tlačitko 1 na minimálne 3 vteriny dokud nezazní signánlí tón: kontrolka 5 se vypne (signalizovala znečistěné filtr).

POZOR! Ukazatel nasycenosti filtru s aktivnim uhlikem neni z vyroby aktivovan.

Ma-li byt ukazatel nasycenosti filtru aktivnim uhlikem aktivovan, je nutné tlacitka 2 a 7 zmačknout společné a podržet 3 vteriny. Pak se Rozsviti (blikne)jen kontrlka 4 a po uplynuti dalsich 3 vterin se Rozsviti (blikne) také kontrlka 5, tímto je tato funkce nastavena.

Pro zpětnou deaktivaci stisknéte znovu obě tlacítka 2 a 7 a po 3 vterínách se Rozsvítí (blikne) kontrolka 5 a funkce je vypnuta.

1. LED kontrolka intenzivni rychlosti.
2. Zapnuti intenzivni rychlosti.

Maximalni saci vykon je v provozu 5 minut od jeho spusteni, pak se chod digestore automaticky vrati k puvodnene nastavenemu vykonu. Tzn. Ze se napr. vypne, pokud prd tim nebyl nastaven zadny stupe n sani.

Zkraceni teto 5-ti minutové doby maximaliho sani docilite stlačenim tlacitka 1 nebo 2.

1. Vypnuti osvetleni.
2. Zapnuti osvetleni.

Pokud digestor nebo ovladani neni funkcni: Pruuste na minimalne 5 vterin dodavku elektrickeho proudu a zkuste digestor znovu zapnout.

V pripadé poruchy kontaktujte prodejce (zákaznické odděleni).

Model s displejem

A. TlačitkoOFF (zhasnutý displej/Stand by /led na displeji zapnutý) - stisknéte dlouho a vyberte vyžadovanou funkci.
B. Tlačitko osvětlení ON/OFF
C. Temporizátor zvolené rychlosti (zviditelni zvolenou rychlost a blikajici LED na dolní straně displeje).
9 Toto tlacitko umoznije fungovani digestore na predem stanoveny cas:

20 minut, je-li zvolena rychlost 1
15 minut, je-li zvolena rychlost 2
10 minut, je-li zvolena rychlost 3
5 minut, je-li zvolena intenszivni rychlost P

D. Displej ukazuje:

Rychlosti (1-2-3-P),
- Nutnost vycistit filtry proti mastnotám (ukazovatel saturoványí filtru proti mastnotám - na displeji se objevi pismeno F).

Po umyti filtru proti mastnotam, stisknete tlačitko A po dobu prblžné 3 vterin. Pismeno Fzmíz d displeje.

• Nutnost zmenit uhlikovy filtr (ukazovatel saturovaniuhlikoveho filtru - na displeji se objevi pismeno C).

Po vymene uhlikoveho filtru stisknete tlacitko A po dobu prblzné 3 vterin.

Pismeno Czmizi z displeje.

• Led dole, na pravé strané, je-li rozsvićen a neblíká hlási,Že digestor je pripravena k fungování (pozice "čekáni/stand by"), blikajćí LED vyznacuje,Že je nastaven temporizátor zvolené rychlosti.

Pozor! Ukazovatel saturovani filtru s aktivnim uhlikem je normalné vypnut a k jeho aktivaci: dejte digestoř do pozice OFF (zhasnutý displej) stiskněte současné po 3 vteriny tlacítska C a G.

Zpocátku se na displeji objevi pismeno F (indikator saturavani kovoveho filtru proti mastnotam), pak po približne 3 vterinach se objevi i pismeno C (ukazovatel saturavani uhlíkového filtru), což znamená, ze uvedenyukazovatel je aktivován. K jeho odpojeni zopakujte operaci až do okamžiku kdy ukazovatel saturavani uhlíkového filtru C nezmizi.

E. Tlačitko ke snizeni rychlosti.
F. Tlačitko ke zvyšeni rychlosti.
G. Tlačitko intenzívní Časované sily odsávání: digestor funguje za títo rychlosti po dobu 5 minut, pak se vrácí do púvodné nastavené pozice.

Na displeji se objevi pismeno P a blikajici maly bod. Je MOZno tutu funkci anulovat stisknutim tlacitka A.

V priapé nenormániho chodu, dride nez se obrátite na servisí sluzbu, vypněte pristroj na dobu alespón 5 vterín z elektrické sítě tak, ze vyjmete zástrčku ze zásuvky a pak ho opět napojte. V priapé, ze nenormáni chodPokracuje, obrat'se na servisí sluzbu.

Pozor! DriVe nez odpojite digestoR z elektrické sîte, stisknête tlacîtko A.

Fungováni - Model's displejem

A

B

C

D

E

A-Tlačitko osvětlení ON/OFF
B-Ttlačitko OFF motoru (pozice "Čekáni/stand by")
C-Temporizátor zvolené rychlosti

(zviditelni zvolenou rychlost a blinkajici LED na dolni strané displeje).

Toto tlačitko umožnuje fungovani digestore na prédem stanovený cas:

20 minut, je-li zvolena rychlost 1
15 minut, je-li zvolena rychlost 2
10 minut, je-li zvolena rychlost 3
5 minut, je-li zvolena intenszivni rychlost P

D- Displej ukazuje:

(ukazovatel saturovani filtru proti mastnotam - na displeji se objevi pismeno F).

Po umyti filtru proti mastnotam, stisknete tlacitko B po dobu prblizné 3 vterin. Pismeno F zmizi z displeje.

• Nutnost zmenit uhlikovy filtr (ukazovatel saturovani uhlikoveho filtru - na displeji se objevi pismeno C).

Po vymene uhlikového filtru stiskněte tlacitko B po dobu přblžné 3 vterin.

Písmeno Czmíz displeje.

Led dole, na pravé straně, je-li rozsvićen a neblinká hlásí, ze digestóř je pripravena k fungováni (pozice "čekáni/stand by"), blikajíc LED vyznacuje, ze je nastaven temporizátor zvolné rychlosti.

Upozorneni! Ukazovatel sativovani uhlikovohe filtru je za normálnich okolnosti vypnut a k jeho aktivaci je zapotrebi stlačit soucasne po dobu 3 vterin tlacítsa E a F. Zpocátku se na displeji objevi pismeno F (indikator sativovani kovového filtru proti mastnotám), pak po približné 3 vterinách se objevi i pismeno C (ukazovatel sativovani uhlikovohe filtru), což znamená, ze uvedeny ukazovatel je aktivovan. K jeho odpojeni zopakujte operaci až do okamžiku kdy ukazovatel sativovani uhlikovohe filtru C nezmizi.

E-Tlačitko ke sniženi rychlosti: z intenszivni rychlosti P na rychlost 1.
F- Tlačitko ke zvýšeni rychlosti z "čekáni" (stand-by) na rychlost P.

Pozor! Intenzívni rychlost P trva po dobu 5 minut, poté sedigestó automaticky nestavi na rychlost 2 (nasávací príkon).

V pripadé nenormániho chodu, díve než se obrátite na servisné slúžbu, vypněte prístroj na dobu alespón 5 vterín z elektrické sítě tak, ze vyjmete zástrčku ze zásuvky a pak ho opět napojte. V pripadé, ze nenormáni chodPokracuje, obratte se na servisné slúžbu.

Pozor! DriVe než odpojite digesto r z elektrické sîte, stisknéte tlačitko A.

F

Fungovani - Elektronicky model o 6 tlacitcich

1-Tlacitko motoro OFF
2-Snizujerychlost
3-Zvyssuje rychlost
4-Timer 5/15 minut

Zapíná a vypíná timer.

Automaticke vypnuti stavajici rychlosti.

5- Reset vyznačujici saturaci filtru's uhlíkem

Kdyz se rozsviti led F filtrs uhlikem musi byt umyt ci vymenen.

Po vymene filtru s uhlikem stisknete po dobu alespon 3 vtein, led F zhasne, coz naznaci, ze doslo k opetnemu nastaveni ukazovatele saturace.

Poznamka: Tento led se rozsviti i v pripadé,Že neni instalován filtru suhlikem.

6-ON/OFF svetla

Pokud digestor nebo ovladani neni funkcni: Pruuste na minimalne 5 vterin dodavku elektrickeho proudu a zkuste digestor znovu zapnout.

V pripadé poruchy kontaktujte prodejce (zákaznické oddělení).

Elektronicky model se senzorem

T1. tlaèitko On/Off digesto
T2. tlaèitko cyklického zvyšovani rychlosti motoru

Prvnim stiskutim se aktivuje první rychlost. Každé rychlosti odpovidá rozsvicéní Jednoho Ledu (1-2-3). Poi intenzivné rychlosti se Led 4 rozsvítí blinkingám svitlem.

Po uplynuti 5 minut se poejde z intenzivni rychlosti na druhou rychlost. Pokud stisknete tlaeitko T2 poped vyprsenim 5 minut, digesto se vrati na první rychlost.

T5. Tlaèitko On/Off svitla

Signalizováni stavu filtru

(funkce v einnosti poi zapnute digesto): k signalizovani stavu tukovych filtru dochazi po 80 hodinach fungovani (Led 1 sviti blinkajicim svitlem). K signalizovani uhelneho filtru dochazi po 320 hodinach fungovani (Led 2 se Rozsviti blinkajicim svitlem). V popiadi soueasného signalizovani obou filtru, Led 1 a Led 2 blinkaji alternativni.

Reset signalizováni stavu filtru:

Stisknout tlaétko T4 na dobu 3 vteoin až do zhasnuti Ledu 1 (tukovy filtrv. Vpípadi signalizovani obou filtru (tukového a uhelného) zopakovat vyse popsanyú kon: poi prvním stisknutim T4 zhasnou alternativni blikajíci Led 1 a Led 2. Ihned poté Led 2 zaène opit blikat, tudž stisknout

znovu T4 na dobu 3 vtegin. Provedeny ukon je pokaždé doprovázen zvukovým signálem.

Aktivace signalizovani uhelneho filtru:

Digesto je predisponována pouze na jedem signalizováni tukóvého filtru. Signalizováni uhelného filtru se aktivuje následovní: digesto v pozici Off, stisknout tlaěitka T2 a T4 na dobu 3 vtein. Blikány Ledu 1 a Ledu 2 signalizuje provedené nastavení. Signalizováni uhelného filtru se pøerusi zopakovámim tohoto ukonu (digesto vždy v pozici Off). Každý provedeny ukon je doprovázenz vukovém signálem.

Automatická kalibrace:

System uskuteeni automaticickou kalibraci zhruba každych 30 minut (kalibrace funkenich parametru senzorù).

Rueni kalibrace:

Digesto v pozici Off, stisknout tlaeitka T3 a T4 na dobu 3 vtein az do zvukoveho signalu.

Automaticé fungování:

Automaticke fungovani je zaktivovano stisknutim tlaeitka T3:

Led 4 se Rozsviti. Pro návrat na rueni fungovani stisknout tlaēitko T1, T2 nebo T3.

Testovani senzoru:

Probíha nepoerušeni po celou dobu automatického fungovány. V póipadi havárie vsechny Ledy blikaji: v tomt o póipadi je nutné se vrátit k ruñímu fungovány stisknutim tlaétka T1, T2 nebo T3.

Požadovaný varný pult se zvolý stisknutím tlaeitka T2, poté stisknout tlaeitka T2 a T3 soueasni na dobu zhruba 3 vtegin, dokud se neozve zvukový signal. Po ukoneeni se digestoø vampne.

Stav default se nachází u plynového varného pultu.

Pozor: tento ukon ma byt proveden poi prvnim uvedenim digestooe do provozu.

Udrzba

Pred zahajenim praci pri udrzbe digestore preruste dodavku elektrickeho proudu.

Cisteni

Digestor musi byt casto cistena, jak uvnitr tak zevne (alespon stejnene casto jako je provadena udrzba filtru proti mastnotam). Pro cisteni je treba pouzit latku navlhcenou denaturovanym lihem anebo neutralimi tekutymi cisticimi prostredky. Nepouzivejte prostredky obsahujici brusné latky.

NEPOUZIVEJTE ALKOHOL!

Pozor: nedodrženi norem Čišěné prístroje a vyměnováni filtrů by mohlo věst k požárům. Doporučujeme tedy dodrzovat navod k použiti.

Vyrobce odmita jakoukoliv zodpovednost za skody na motoru, pozáry zpúsobene nesprávnou udžbou ānedodržením vyše uvedeného upozorněni.

Tukovy filtr

Obr.2

Tukovy filtr se musi 1 x do misice vyëistit (vyprat),(anebo jestlize systém vyznaëovani saturace filtru -Pokud je souëasti vybaveni vlastniného modelu - vyznaëuje tuto potëebu).

Je możné jej éistit rueni jemnám mycim prostøedkem nebo v kuchyóské myece poi nejnižsí teploi a kratsím programu.

Demontáž tukového filtru je znázornina - zatlaète na zapadku filtru (B).

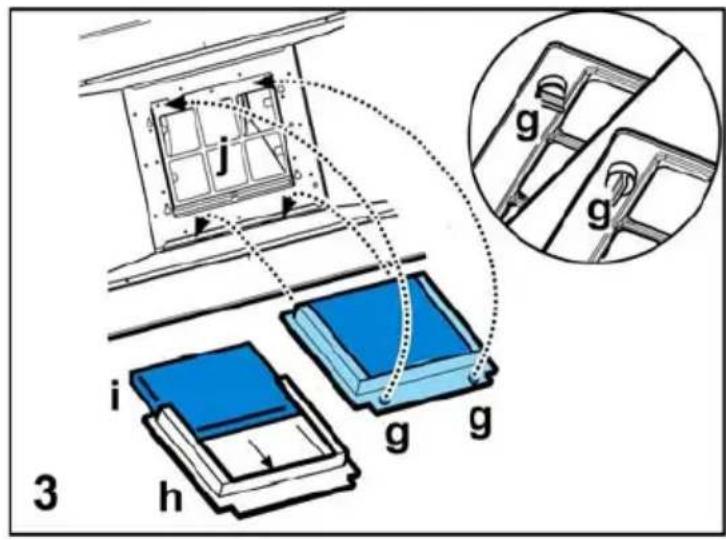

Filtr s aktivnim uhlikem (jen u filtracni verze)

Obr.3

Tento filtr pohlcuje neprijemné pachy vznikajici pri vařeni.

Filtr se musi kaźde 2 mészice (anebo jestlIZE systém vyznačovani saturace filtru -Pokud je soucásti vybavení vlastného modelu - vyznáčuje tuto potřebu) vycistit ručné v teplé vodě vchodným mycím prostředkem nebo v kuchynské mycce pri kompletním programu bez pritomnosti nadobí. Po vycistěni zbavte filtr přebytečné vody tak, aby jste jej neposkodili. Vyjměte jej z plastového rámù a dūkladné vysuste pri teplatě 100°C po dobu 10-ti minut v elektrické troube.

Filtr s aktivnim uhlikem se musi presto menit kaźdé 3 roky a navic vźdy, kź je poškozen.

Pro demontáž filtru pootočte fixačné šroubek rámu o 90^ (g).

Novou vložku s aktivnim uhíkem (i) vsuţe do rámu (h) a všenamontujte zpět na odovidajici misto.

Je mozmé používat tradicni typ filtru s uhlikem, který nelze myt Či obnovit, a který je třeba vyměnovat jegnou za 3-4 měsice.

Ramec a pěnovka filtru s uhlikem jsou společné svařeny, eventuálné ramec dodaný s digestörí se tedy nemá používat.

Prid užitím je třeba ho umistit do príslušného uloženi a upevniţ prostřednictvím príslušnych zařizení.

Vymena zarovek

Odpojte pristroj z elektrické site.

Pozor! DriVe nez se doktnete svitidel si ovefte ze vychladla.

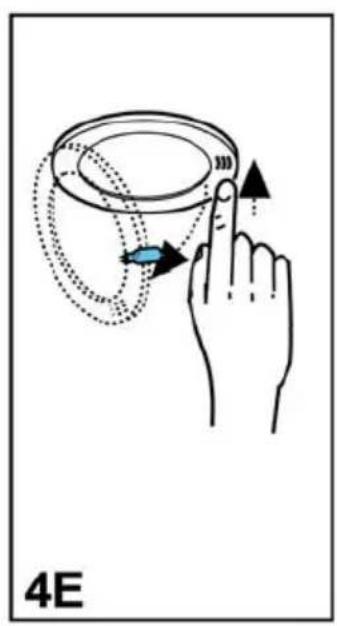

U modelu jakoa br.1E ^+ OCR.4E:

1. k otevreni stisknene stropni lampa pa k uvolnene.
2. vyměnte poskozenou zárovku.

Používejte pouze halogenová svítidla o vykonu max. 20W

(G4) a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavrte opet stropni lampu (je upevnena na zapadku).

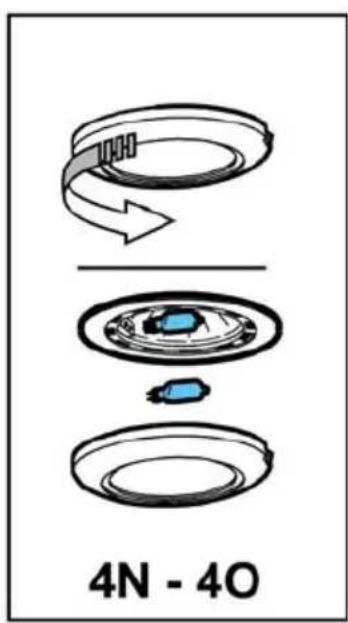

U modelu jakoa br. 1N / O + OCR.4N/O

1. Odsroubujte krytku zarovky.
2. Vyměnte poskazenou zárovku.

Používejte pouze halogenová svítidla o vykonu max. 20W

(G4) a dávejte pozor, abyste se jich nedotýkali rukama.

1. Vyměnte poskazenou zárovku.

Používejte pouze halogenová svítidla o vykonu max. 20W

(G4) a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavrte opet stropni lampu (je upevnena na zapadku)

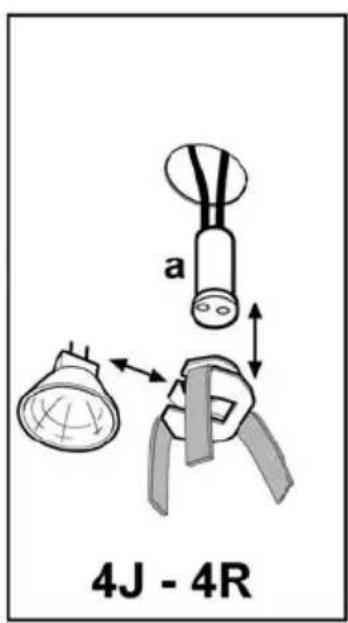

   U modelu jako na obr. 1J + OCR.4J:

2. Vyjměte ochranu jemným vypáčením pomoci malého sroubováku ā podobného nastroje (obl. 4B).

3. Odpoje lampicku od el.priipojen viz ,a".
4. Vyměnte poskozenou zárovku.

Používejte pouze halogenová svítidla PHILIPS

STANDARD LINE kód 425409 a nová musí mit 12V 20W 30^ R35 12 V GU4.

1. Pripojte lampicku k el.vedeni a vsunte lampicku zpět do otvoru digestore.

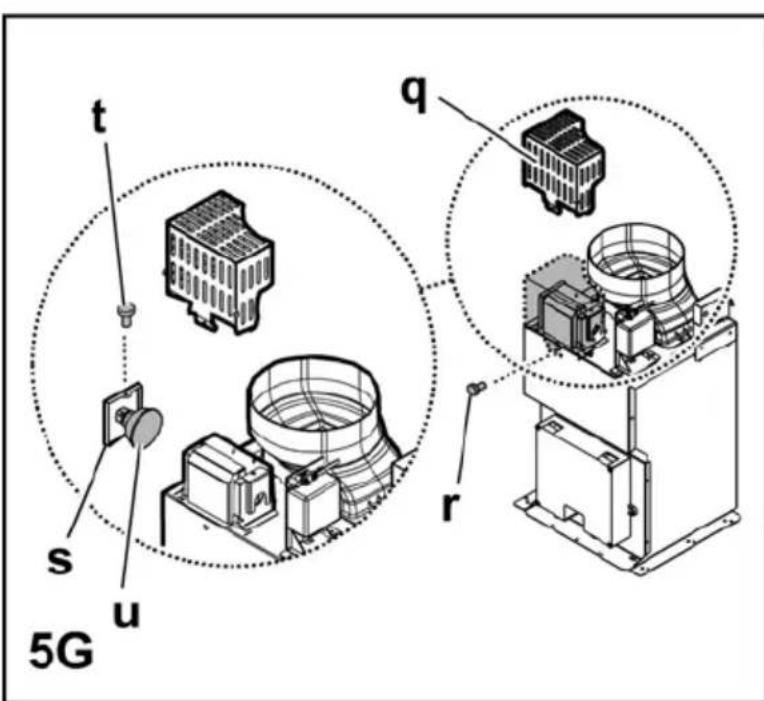

   U modelu jakoa br.1G+obr.5G:

Odmontujte kominy: odejměte oba šrouby (20a)
upevnjici hornikominkdrzakuG"Obr.16
Odstraţe skřiñku “q” odejměte šroub “r”, kterу ho umistujne na digestoř.
Vyjměte poškozené osvětlení.
Používejte pouze halogennich svitidel PHILIPS typu 14515 (GX5.3) 12V-75W.
Umistěte opět správně držák svítidla “S”, a skřínku “q” a namontujte opět kominy.

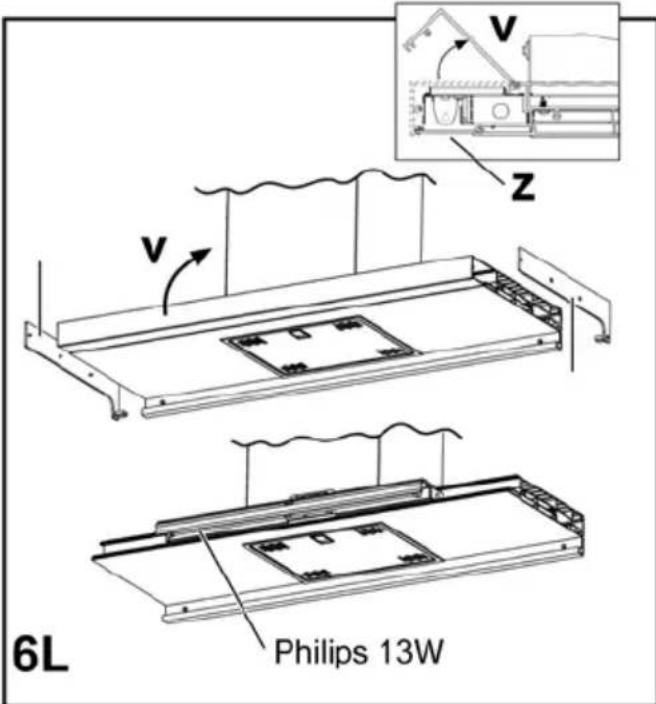

Nekteré verze teto digesto re si vyžadují nezarivou lampu o 40W max (E14), odejměte filtry proti mastnotám, abyste mohli vstoupit do uloženi sviditel a pristuple k jejich vyměne.

1. Otevre temrem nahoru celni stranu, v^ drzici stropni lampu a drzte pritom rukou stropni lampu, z^ .
2. Vyměnte poskozenou lampu dalím svítidlem se stejnými technickými vlastnostmi.

Pozorl K zajisteni stejné kvality osvětlení radíme použít stejný typ svítidel: Neonová lampa Philips o 13W Ref. Kod 8711500644305.

Dávejte pozor, aby pruhledná cást svítidel byla namífena směrem dovnitř, aby bylo zajištěno rovnoměrné osvětlení.
3. Vymena startup:

Použijte starter se stejnými technickými vlastnostmi.

Doporucné startup: Použijte startup Philips S10.

1. Namontujte opět stropné lampu a Čelné stranu opacným směrem než pri demontáži.

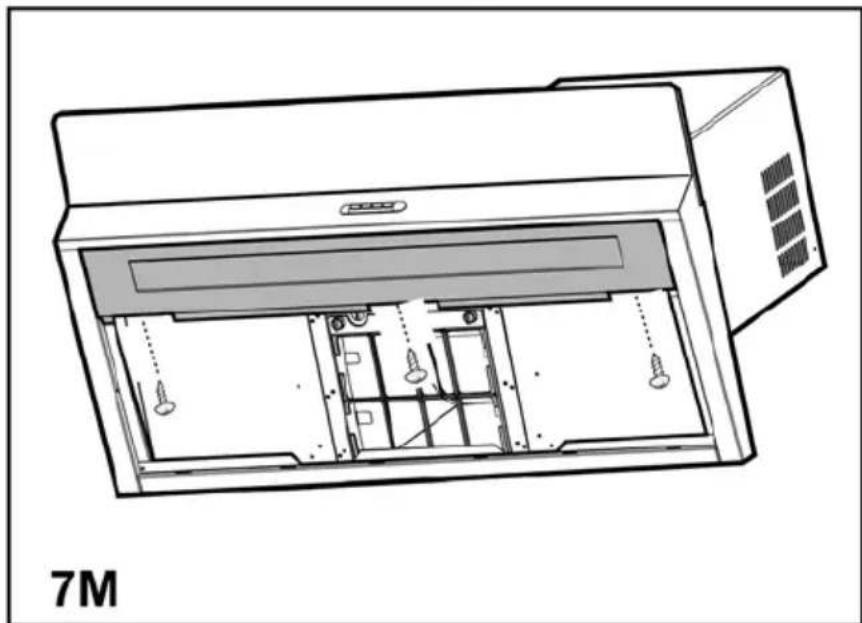

   Pouze pro model zobrazeny na obr. 1M + obr. 7M:

2. Vyjměte filtry proti mastnotám

3. Odstrahte horni kryt odrsroubovanim tri sroubu, ktere ho upevnji na digestor (pridrzte kryt, aby nespadl)
4. Vyměnte poskozené svítidlo novým, které má stejné technické charakteristíky.

Vymena starteru:

Používejte stejnymi technickým charakteristikami.

Doporucje se používat starter Philips S10

1. Přimontujte opět horní kryt a filtry proti mastnotám opacným zpùsobem než pri demontáži.

Jestlize osvetleni nefunguje, drieve nez zavolate servis si

ověrte, zda jste správně nasadili Žárovky do uloženi.

Vymena zarovek

Pozor! Nenapojujte pristroj na elektrickou sít, dokud nebyla zcela dokončena jeho instalace.

Prid provedenim jakéhokoliv ukonu Čišeni nebo udrzby, je třeba odpojit kryt od elektrické site tak, ze se odpoji od zásuvky nebo vypnutím hlavního vypínače obytné Jednotky.

Pristroj neni urcen k používani pro deti nebo pro osoby se sniženymi fyzickými, smyslovými nebo mentalnimi schopnostmi, které s nim nemají zkušenost a neznají ho. Tyto osoby muzou s pristrojem zacházet pouze tehyd, kdy jsou pod dohledem odborneho personálne nebo jsou specialné vyskoleny k jeho použiti osobou opovědnou za jejich bezpečnost.

Deti musi byt pod dohledem, aby si s pristrojem nehraly.

Nikdy nepoužívejte kryt bez správně namontované mříze!

Kryt nesmi byt NIKDY použivan jako odkládaci plocha. Muze se tak stát pouze ve specificy uvedenych pripeadech.

Mistnost musi byt vybavena dostatecnou ventilaci, v pripadé, ze je kuchynský kryt pouzivan soucasne sjinymi pristroji s plynovym spalovanim nebo spalovanim jinymi palivy.

Odsávaný vzduch nesmí byt odvaděn do odvodu použivaného pro opad kourú z prístrojú na plynové spaloványnebo spalovány jin'ych paliv.

Je prísně zakázánovarit jidla s volném plamenem pod krytem. Použité otevřeného plamene je skodlivé pro filtry a muze se stav pricinou požárù, je tedy třeba se mu vyhnout v kaźdem pripadě.

Smażení je třeba provadět pouze za stale kontroly, aby nenastala situace, kdy se olej prěhřeje a dojde k jeho vzniceni.

Pokud se týká technickych a bezpečnostnich opatréní, ktera je třeba zaujmout pri odváděni kouře, je třeba uzce dodržovat normy mistristné opovědnych organú.

Kryt je tbreba ccasto cistit jak vnitnne, tak z vnjejsku (ALESPON JEDNOU ZA MESIC), je tbreba v kazdem pripadé dopržovat vse, co je uvedeno v navodu k udzbe popsaném v toto manualu).

Nedodržovani norem cişti krytu a vymeny a cişti filru semuze stating pricinou pozár.

Nepoužívejte Či nenechávejte digestor bez rădné nastavenych sviditel a nevystavujte se tak nebezpeci elektrického vyboje.

Vyrobce se zriká jakékoliv odpovednosti za eventuálné neprijemnosti, skody nebo požáry zpúsobné na pristroji, které jsou následkem nedodržoványPokynu uvedenych v toto manuál.

Tento spotbrebi je oznaceny v souladu s evropskou smernici 2002/96/ES o likvidaci elektrického a elektronického zařizeni (WEEE). Zajistěním správné likvidace tohoto vyrobku pomůžete zabránit prípadným negativné m dusledkúm naživotné prostřédá lidské zdraví, ke kterém by nevhodnou likvidác tohoto vyrobku mohlo dojít.

Symbol na vyrobku nebo na dokumentech prilozenych k vyrobku udáva, ze tento spotbrebic nepatri do domácho opadu. Spotbrebic je

nutne odvezt do sberného mista pro recyklaci elektrického a elektronického zařizení.

Likvidace musi byt provedena v souladus mistnimi prdepisy o ochraně zivotniho prostředí, které se týkaji likvidace opadu.

Podrobnějs informace o zpracováni,rekuperaci a recyklaci tohoto vyrobku zjistéu príslusného mistrniho uradu, sluzby pro likvidaci domovniho opadu nebo v obchodě, kde jste vyrobek zakoupili.

SK - Návod na použitie a montáž

Odsávač pary je vybavený horným vychodom vzduchu B pre odvod dymov vonkajším smerom ( odvodová rúra a upevnovacie pásky nie su dodané). Filtrácná verzia

Elektrické napojenie

Odsávač pary je vybavený upevnovacími klinmy vchodnymi prevacšinu typov stien/stropov. Jednako je nevyhnutné poradit sa kvalifikovaném technikom, aby vám schvilil spösoblivostmaterialov na základe akého typu je stena/strop. Stena/strop

musí byt' dostatočne mohutná, aby udržala hmotnost odsávača pary.

Predmontare 3 Časti strměna podstavca dymovodu so 4 skrutkami, Širka strměna bude musiet byt' rovnák ako vnutorná Širka teleskopiského dymovodu.

Presvedčit sa, Či dymovody možu byt zmontované koli možnosti pristupu k priestoru, kde je uložené svietidlo per optické vlákna.

1. Led ukazuje Rychlost 3 a nasytelnost aktivno uholného filtra (v toto poslednom priade Led vydáva prerušované znamenie - Pozriet sa na poučenia týkajúce sa Čistenia aktivno uholnéch filtrov).

Po umyti alebo vymene aktivno uholneho filtra, stlacit tlacidlo 1 na prblizne 3 sekundy, kym system nevydá zvukové znamenie (bip).

Led 5 prestane blikat.

Pozor! Mechanizmus oznamujuci nasytefnost aktivno uholného filtra je vypnuty.

V pripe, ze sa zenla namontovat aktivno uholny filter, zapnut mechanizmus oznamujuci nasytelnost aktivno uholneho filtra, za tym sučastne stlacit tlacidla 2 a 7 na 3 sekundy: na zaiciatku toto konania bude bilkat iba LED 4, po 3 sekundach začne bilkat' aj LED 5 na oznamenie, ze kontrolné mechanizmus nasytelnosti uholného filtra je teraz zapnuty.

1. Led oznamujuci Rychlost silna
2. Tlačidlo na zapnutie silnej rychlosti.

20 minútkja zvolená rychlost'1
15 minút ak ja zvolená rychlost 2
10 minut ak ja zvolená rychlost 3

5 minut ak ja zvolená rychlost silá P

D. -Display ukazuje:

Rychlost (1-2-3-P),
- Nevyhnutnost Čistenia tukovych filtrov (ukazovatel nasyteñosti tukovych filtrov - na displayi sa objaví pismeno F). Po umty protitukového filtra, stlačitt tlacidlo A na približne 3 sekundy. Pismeno F zmizne z displaya.
- Nevyhnutnost vymeny uholného filtra (ukazovatel nasytelnosti uholného filtra - na displaya sa objavi pismeno C). Po umty uholného filtra, stlačit' tlačidlo A na priblžne 3 sekundy. Pismeno C zmizne z displaya.
- Led na spodnej pravej strane, ked svieti bez blikania, oznamuje, ze odsavac pary je prichystany na cinnost (stav ,očakávania/stand by"). Blikajuci LED oznamuje, ze je zapnutý casomer zvolenej rychlosti.

E. Tlačidlo na zniženie rychlosti.
F. Tlačidlo na zvyšenie rychlosti
G. Tlačidlo vykonnosti načasovaného silného odsávania: odsávač pary funguje touto rychlostou 5 minút, potom sa vrati do predcházajúco zvolených podmienok.

A. Tlačidlo osvetlenia ON/OFF
B. Tlačidlo motora (poloha „zastávka/stand by")
C. Casomer zvolenej rychlosti (ukazuje zvolenu rychlost a blikajuci LED na spodnej strane display). Toto talcidlo dava moznost odsavacu pary byt v cinnosti na dobu uriteho casu:

20 minut, ak je zvolená rychlost 1
15 minut, ak je zvolená rychlost 2
10 minut, ak je zvolená rychlost 3
5 minut, ak je zvolena rychlost intensivna P

D- Dispay -ukazuje:

Rychlost (1-2-3-P),
- Potreba Čistenia filtrov tuku (ukazovatel nasytelnosti filtrov tukov - na display sa objaví pismeno F). Po umty protitukového filtra, stlačit tlačidlo B na priblžne 3 minúty. Pismeno F zmizne z display.
Potreba vymeny uholneho filtra (ukazovatel) nasytelnosti uholneho filtra - na display sa objavipismeno C).

Po yvmene uholneho filtra, stlaicit tlaicidlo B na priblizne 3 minuty.

Koli jeho vypnutiu, opakovat operacia az kym ukazovatel C (ukazovatel nasytelnosti uholneho filtra) zmizne.

E-Tlaclidlo na zniizene rychlosti:z rychlosti P na rychlost'1.
F - TTlačidlo na zvyšenie rychlosti zo „zastávka" (stand-by) na rychlost P.

Upozornenie! Intenzívna rychlost P trva 5 minút, potom sa odsávač pary automatocky nastávi na rychlost (odsávacia vykonnost) 2.

IV priade moznych nepravidelnosti v cinnosti odsavaca pary, skor ak sa obratite na odbornu sluzobn' pomoc, aspon na 5 sekund odpojit zariadenie z elektrickeho vedenia vytiahnutim zastrky a potom sa znovu zapojit.

V pripe, ze nepravidelnost' v cinnosti by zotravala, obrati'sa na odbornu sluzobnupomoc.

Upozornenie! Pred odpojenim odsavača pary z elektrickej siete, stlačit tlačidlo A.

Elektronický model so senzorom

T1-Tlačidlo On/Off odsávača pary
T2-Tlaclidlo cyklickeho zvyśenia rychlosti motora.

Stlačenim tlacidla prvykrát, sa zapne rychlost' 1. Každej rychlosti zodpovedá zasvietenie jegného Led (1-2-3). Počas intenszivnej rychlosti Led 4 bliká.

Automatická cinnost:

Koli zapnutiu automatickej Činnosti, stlačit tlačidlo T3: Led 4 sa zasvieti. Aby sa vrátilo k manualnej Činnosti, stlačit tlačidlo T1, T2 alebo T3.

Test senzorov:

Musí byt Čistený jegenkrát za mesiac (alebo ked' upozorñovaci systém nasytelnosti filtrov - ak je sním prislušné model vybavený - upozornuje tuto nevyhnutnost), nedráždivými Čistiací prostriedkami ručne alebo v umyvačke s nizkou teplotou vody a krátym cyklusovým programom.

Umyvanim v umyvačke, protitukový filter sa moze odfarbit, ale jeho filtračná cherakteristika sa tym vobec nezmeni.

Použivat' iba halogéné zhiarovky do max. 20W (G4), so starostlivost'ou, aby sa ich nedotýkalo rukami.

1. Znovu uzavriet' kryt osvetlenia (upevnenie na spust).

Iba pre modely zobrazené na Obr. 1N/O + Obr. 4N/O:

1. Odskrutkovat kryt osvetlenia.
2. Vymenit' poskodenu ziarovku.

Používat' iba halogénne Žiarovky do max. 20W (G4), so starostlivost'ou, aby sa ich nedotýkalo rukami.

1. Znovu zaskrutkovat kryt osvetlenia.

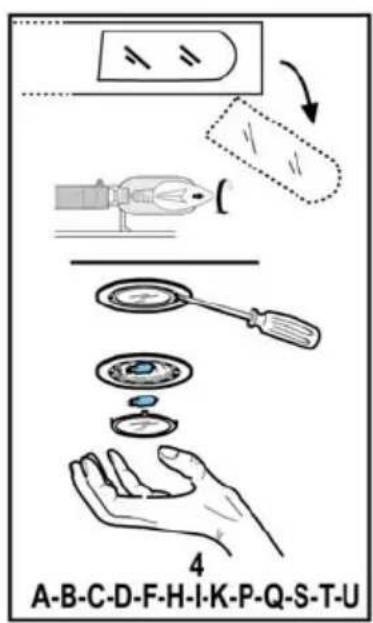

Iba pre modely zobrazené na Obr. 1 + Obr. 4

(A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

Použivat iba halogéné Žiarovky do max. 20W (G4), so starostlivostou, aby sa ich nedotýkalo rukami.

1. Znovu uzavriet' kryt osvetlenia (upevnenie na spust).

Použivat'iba halogéné Žiarovky PHILIPS typ 14515 (GX 5.3) 12V - 75W.

1. Znovu umiestnit a upevnil drziak ziaroviek „s“ a skatul „q“ a znovu namontovat dynamovody.

Iba pre modely zobrazené na Obr. 1K + Obr. 4K

odporuca sa pouzivat rovnaky typ ziarovky:

Neónová Žiarovka Philips 13W Co. Rif. 8711500644305.

Používat Štartéř s rovnakými technickými charakteristikami.

Odpurucane startery: Pouzivat starter Philips S10.

1. Znovu namontovat kryt osvetlenia a tukové filtre opacným postupom.

Ak by osvetlenie nefungovalo, skor ako zavolate technicku assistenciu, overit spravne nasadenie ziaroviek do sedla.

Upoyornenia

Upozornenie! Nenapojit zariadenie na elektricku siet skorako instalacia nie je celkovo ukoncená.

Je prisne zakázané pod odsávačom pary pripravovat{jedla na plameni.

Tento pristroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistenim sa, ze tento vyrobok bol po svojej zivotosti odstrány spravnym sposobom, uživatel' prispieva k predchadzaniu moznám negativnym následkom pre zivotné prostredie a zdravie.
