MANUALE UTENTE KSEV910X1 SMEG

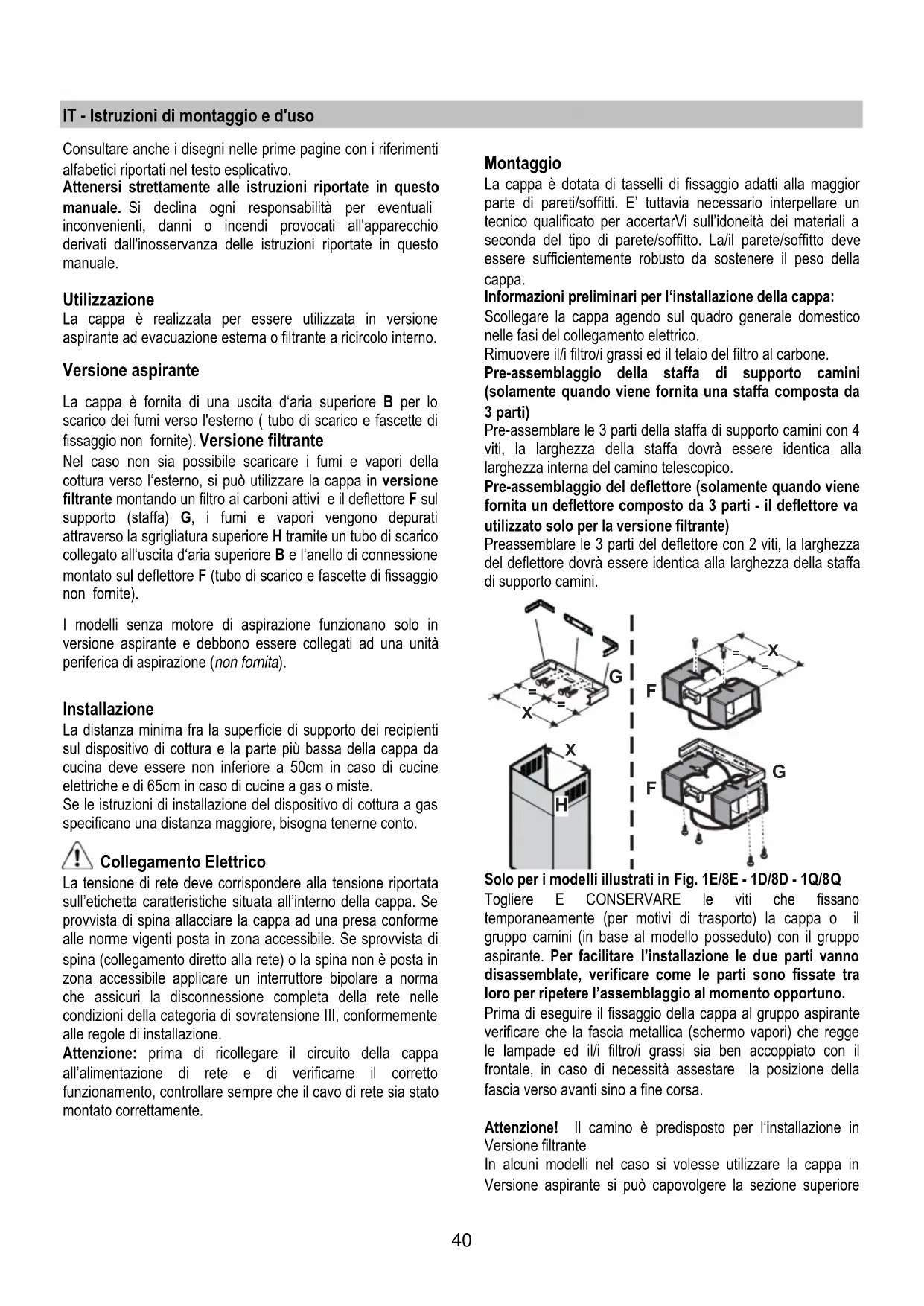

IT - Istruzioni di montaggio e d'uso

Consultareanchei disegnnelles prime pagine coniriferimenti alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite). Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtrato ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati atraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

I modelienza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unita periferica di aspirazione (non fornita).

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del disposativo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installation.

Attenzione: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E'uttavia necessario interpellare untechnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientamente robusto da sostenere il peso della cappa.

Informazioni preliminari per l'installazione della cappa:

Scollegare la cappa agenda sul quadro generale domestico nelle fasi del collegamento elettrico.

Rimuovere il/i filtro/igrassi ed il telaio del filtro al carbone.

Pre-assemblaggio della staffa di supporto camini (solamente quando viene fornita una staffa composta da 3 parti)

Pre-assemblare le 3 parti della staffa di supporto camini con 4 viti, la larghezza della staffa dovrè essere identica alla larghezza interna del camino telescopico.

Pre-assemblaggio del deflettore (solamente quando viene fornita un deflettore composto da 3 parti - il deflettore va utilizzato solo per la versione filtrante)

Preassemblare le 3 parti del deflettore con 2 viti, la larghezza del deflettore dovrà essere identica alla larghezza della staffa di supporto camini.

Solo per i modelli illustrati in Fig. 1E/8E - 1D/8D - 1Q/8Q

Togliere E CONSERVARE le viti che fissano temporaneamente (per motivi di trasporto) la cappa o il gruppo camini (in base al modello posseduto) con il gruppo aspirante. Per facilitare l'installazione le due parti vanno disassemblate, verificare come le parti sono fissate tra loro per ripetere l'assemblaggio al momento opportuno.

Prima di eseguire il fissaggio della cappa al gruppo aspirante verificare che la fascia metallica (schermo vapori) che regge le lampade ed il/i filtro/i grassi sua ben accopiato con il frontale, in caso di necessità assestare la posizione della fascia verso avanti sino a fine corsa.

Attenzione! Il camino è predisporto per l'installazione in Versione filtrante

In alcuni modelli nel caso si volesse utilizzato la cappa in Versione aspirante si può capovolgere la sezione superiore

del camino sino ad inserirla all'interno della sezione inferiore del camino in modo che le asole di uscita aria non siano più visibili. I camini in cui tale operazione è possibile sono riconoscibili perché i punti di fissaggio alla staffa G (vedi sequenza di installatione 20a-20b) sono ripetutianche nel lato inferiore della sezione superiore del camino.

Attenzione! per tutti i modelli già assemblati:

le operazioni di montaggio „1, 2, 3" non vanno considerate, per l'installazione della cappa cominciate alla operazione „4".

1. Appoggiare il gruppo aspirante su un piano ed infrilare su diesso la parte inferiore della cappa (consultare la figura corrispondente al modello in possesso - ad esempio - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
2. Eseguire le connessioni elettriche fra le due parti (Fig. 9).
3. Fissare definitivement la cappa al gruppo aspirante con le viti (consultare la figura corrispondente al modello in possesso - ad esempio - Fig. 1C/8C - 1D/8D - 1I/8I - 1E/8E - 1F/8F - 1G/8G - 1H/8H - 1R/8R - 1N-1O-1P).
4. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, facilitera le operazioni di installmente (Fig. 10).
5. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrè corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa: tenere presente che il lato inferiore della cappa, ad installmentazione ultimata, deve distare dal piano di cottura almeno 50cm in caso di fuochi elettrici e 65 cm in caso di fuochi a gas o misti.
6. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, togliere lo schema di foratura, inseire 2 tasselli a muro e fissare con 2 viti 5 × 45 ~mm la staffa di supporto della cappa (Fig. 10).

Attenzione solo modelli illustrati in Fig. 1Q/10Q:

Fissare la staffa centrale con 2 viti e tasselli a muro sopra la staffa inferiore (vedi lo schema di foratura per la posizione dei fori).

1. Se forniti smontati, fissare gli agganci ai lati del gruppo aspirante con due viti (fig. 10a). Appendere la cappa alla staffa inferiore.
2. Regolare la distance della cappa alla parete.
3. Regolare l'assetto orizzontale della cappa.
4. Dall'interno del gruppo aspirante, segnare con una matita il foro per il fissaggio definitivo della cappa (sono necessari 1 o 2 punti di fissaggio definitivo) (Fig. 11).
5. Togliere la cappa alla staffa inferiore.
6. Forare nel punto marcato (Ø8mm) (Fig. 12).
7. Inserire 1 o 2 tasselli a muro in base alla necessità.
8. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzato la staffa di supporto camini come schema di foratura (se presente, la piccola asola

ricavata sul supporto delve coincidere con la linea precedente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori (Ø8mm), inseire 2 tasselli (Fig. 13).

1. Fissare la staffa di supporto camini alla parete con 2 viti 5 × 45 ~mm .
2. Agganciare la cappa alla staffa inferiore.
3. Fissare definitivement la cappa alla parete (OBBLIGATORIO!!) (Fig. 14).
4. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante.
   L'altra estremità del tubo dovrè essere collegata ad un disposietivo di espulzione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzato la cappa in versione filtrante, alla fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessioneosto sul deflettore F (Fig. 13-15).
5. Eseguire la connessione elettrica.

Attenzione solo modelli illustrati in Fig. 1Q:

Continuate alla sequanza di installmente numero 23.

1. Applicare i camini e fissarli sopra con 2 viti (20a) alla staffa di supporto camini „G" (20b) (Fig. 16).

Solo per il modello con punti di illuminazione a fibre ottiche (Fig. 1G):

Verificare che i camini possano essere disinstallati per permettere l'accesso al vano dove è alloggiata la lampada per le fibre ottiche

Solo per il modello con pannello di controllo sul camino (Fig. 1L/17L - 1R/17R):

Inserire la piattina dei comandi proveniente dal gruppo motoreattraverso l'asola del camino dall'interno verso l'esterno (20c).

Eseguire la connessione del pannello di controllo alla piattina.

Attenzione! Il perno del terminale della piattina DEVE corrispondere al foro praticato nello zoccolo di connessione posto sul retro del pannello di controllo.

1. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa (Fig. 18).
2. Fissare la sezione inferiore del camino con due viti (solo modello come in Fig. 1H/19H-1J/19J-1L/19L-1M/19M-1N/19N-1O/19O-1P/19P-1R/19R).
3. Solo modelli illustrati in Fig. 1Q:

Infilare il gruppo camini sul gruppo aspirante.

Eseguire le connessioni elettriche fra le due parti (Fig. 9).

Fissare definitivamente il gruppo camini al gruppo aspirante con le viti (consultare la figura corrispondente al modello in possesso) (Fig. 8Q). Attenzione! Controllare che la sezione inferiore del camino si incastri sulla staffa centrale (Fig. 20).

• Fissare la sezione superiore del gruppo camini alla staffa di supporto camini con 2 viti (Fig. 16).

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzato in versione filtrante)
8. Punti luci (solo modello come da Fig. 1G).

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

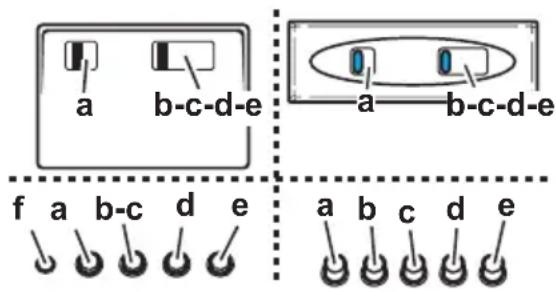

Funzionamento - Modello con Pulsantiera

Descrizione pannello di controllo e funzionamento della cappa

A. Interruftore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Sezione velocità 3 (in caso di molto vapore e fumo)

a. ON/OFF luci

b. OFF motori

c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.).

f. Luce spia di funzionamento (dove prevista).

Note: Alcuni modelli sono porvvisti di una sola Potenza di aspirazione.

Attenzione: i modelli con valvola elettrica sono forniti di 3 tasti: (a) Luce ON/OFF, (b) Chiusura e (c) Apertura Valvola Elettrica.

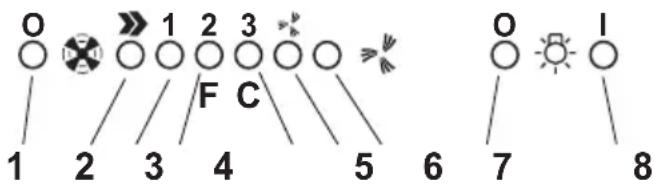

Funzionamento - Modelo elettronico a 5 tasti

1. Tasto OFF motore
2. Tasto ON e tasto di selezione della velocità del motore 1 - 2-3-1-2...
3. Led indicatorazione Velocità 1
4. Led individazione Velocità 2 e saturazionehetto antigrasso (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla pulizia dei filtri antigrasso).

Dopo aver lavato il filtro antigrasso, premere il tasto 1 per 3 secondi circa, sino a che ilsystema emette un segnale acustico (bip).

II led 4 smetterà di lampeggiare.

1. Led individazione Velocità 3 e saturazione filtrato ai carboni attivi (in quest'ultimo caso il Led emete una segnalazione intermittente - Vedere le istruzioni relative alla sostituzione dei filtri ai carboni attivi).

Dopo aver lavato o sostituito il fatto a carbone attivo, premere il tasto 1 per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip).

II led 5 smetterà di lampegliare.

Attenzione! Il dispositorio di segnalazione saturazione del filtrato ai carboni attivi è disattivato.

Nel caso si voglia installare unrello al carbone attivo, alla attivare il dispositivo di segnalazione saturazione detto al carbone attivo, a tal fine premere contemporaneamente i tasti 2 e 7 per 3 secondi: all'inizio di questa procedura lampeggerà solo il LED 4, passati i 3 secondi inizierà a lampeggiareanche il LED 5 per indicare che il dispositivo di controllo saturazione detto al carbone attivo è ora attivo.

Per disattivarlo ripremere i due tasti: dopo 3 secondi il LED 5 smetterà di lampeggiare, il dispositorio è disattivato.

1. Led individazione velocità intensiva
2. Tasto insertimento velocità intensiva.

Si consiglia di utilizzato questa velocità quando la concentrazione di fumi e odori e particolaremente intensa (per esempio quando si cucina del pesce o si esguono delle frutta).

Una volta inserta, la velocità intensiva rimarra in funzione per 5 minuti circa, dopodiché la cappa ritornerà alla velocità precedentamente selezionata (da 1 a 3) o addirittura si spegne se precedentemente non era stata selezionata nessuna velocità. Per disinserire l'intensivo prima che siano passati i 5 minuti premere il tasting 1 o il tasting 2.

1. Tasto spegnimento luci
2. Tasto accensione luci

In caso di eventuali anomalie di funzionamento, prima di rivolverGvi al servizio assistenza scollegate per almeno 5 sec.

l'apparecchio dall'alimentazione elettrica estrando la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

Funzionamento - Modello con display

A

B

C

D

F

E

G

A. Tasto OFF (Display spento) / Stand by (led accesso sul display) - premere a lungo per selezionare la funzione desiderata.
B. Tasto illuminazione ON/OFF
C. Temporizzatore della velocità selezionata (visualità la velocità selezionata ed un LED lampeggiante sul dato inferiore del display).

Questo tasto permette di far funzionare la cappa per un periodo di tempo determinato:

20 minuti se è selezionata la velocità 1
15 minuti se è selezionata la velocità 2
10 minuti se è selezionata la velocità 3
5 minuti se è selezionata la velocità intensiva P

D. -Display -造血:

Le velocità (1-2-3-P),

• La necessità di pulire i filtri grassi (indicatore di saturazione dei filtri grassi - nel display appara la lettera F). Dop o aver lavato il filtro antigrasso, premere il tasto A per 3 secondi circa. La lettera F scomparira dal display.
• La necessità diambiare il filtro al carbone (indicatore di saturazione del filtro al carbone - nel display appara la lettera C). Dop o aver sostuito il filtro al carbone, premere il tasto A per 3 secondi circa. La lettera C scomparira dal display.
• Il led in basso a destra, quando è acceso alla lampegliare, indica che la cappa è pronta per funzionare (posizione di "attesa/stand by"), il LED lampegliante indica che è inserito il temporizzatore della velocità selezionata.

Attenzione! L'indicatore di saturazione del filtro a carbone attivo è normalmente disattivato per attivarlo: Impostare la cappa su OFF (display spento),

premere contemporaneamente per 3 secondi tasti C e G.

Inizialmente, nel display appeare la lettera F (indicatore di saturazione del filtrlo metallico antigrasso), poi dopo circa 3 secondi appeareanche la lettera C (indicatore di saturazione filtrlo al carbone), ciò sta a significare che il suddetto indicatore è attivato.

Per disattivarlo ripetere l'operazione sino a quando l'indicatore C indicatore di saturazionechio al carbone) scompare.

E. Tasto per diminuire la velocità.
F. Tasto per aumento la velocità.
G. Tasto potenza di aspirazione intensiva temporizzata: la cappa funziona a questa velocità per 5 minuti, poi ritorna

della condizione precedentamente impostata.

Nel display appeare la lettera P ed un puntino lampeggiante. Si può annullare esta funzione premendo il tasting A.

In caso di eventuali anomalie di funzionamento, prima di rivolverGi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

Attenzione! Prima di scollegare la cappa alla rete elettrica premere il tasto A.

Funzionamento - Modello con display

A

B

C

D

E

F

A. Tasto illuminazione ON/OFF
B. Tasto OFF motore (posizione di "attesa/stand by")
C. Temporizzatore della velocità selezionata (visualizza la velocità selezionata ed un LED lampeggiante sul lato inferiore del display). Questo tastinge permette di far funzionare la cappa per un periodo di tempo determinato: 20 minuti se è selezionata la velocità 1 15 minuti se è selezionata la velocità 2 10 minuti se è selezionata la velocità 3 5 minuti se è selezionata la velocità intensiva P

D-Display-mostra:

Le velocita (1-2-3-P),
- La necessità di pulire i filtri grassi (indicatore di saturazione dei filtri grassi - nel display appara la lettera F).

Dopo aver lavato ilhetto antigrasso, premere il tasto B per 3 secondi circa. La lettera F scomparira dal display.

La necessità diambiare il filtro al carbone (indicatore di saturazione del filtro al carbone - nel display appara la lettera C).
Dopo aver sostituito il filtro al carbone, premere il tasto B per 3 secondi circa.
La lettera C scomparira dal display.
- Il led in basso a destra, quando è acceso alla lampegliare, indica che la cappa è pronta per funzionare (posizione di "attesa/stand by"), il LED lampegliante indica che è inserito il temporizzatore della velocità selezionata.

Attenzione! L'indicatore di saturazione del filtro a carbone attivo è normalmente disattivato per attivarlo premere contemporaneamente per 3 secondi i tasti E e F. Inizialmente, nel display appara la lettera F (indicatore di saturazione del filtrro metallico antigrasso), poi dopo circa 3 secondi apparaanche la lettera C (indicatore di saturazione filtro al carbone), ciò sta a significare che il suddetto indicatore è attivato.

Per disattivarlo ripetere l'operazione sino a quando

l'indicatore C (indicatore di saturazione filtro al carbone) scompare.

E - Tasto per diminuire la velocità: da velocità intensiva P a velocità 1.
F - Tasto per aumento la velocità da "attesa" (stand-by) a velocità P.

Attenzione! La velocità intensiva P dura per 5 minuti dopodichè la cappa si imposta automaticamente alla velocità (potenza di aspirazione) 2.

In caso di eventuali anomalie di funzionamento, prima di rivolver Ger Vi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente.

Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Attenzione! Prima di scollegare la cappa alla rete elettrica premere il tasto A.

Funzionamento - Modelo elettronico a 6 tasti

1-Tasto OFF motore
2- Diminuisce la velocità
3-Aumenta la velocità
4-Timer 5/15 minuti

Inserisce e disinserisce il timer.

Spegnimento automatico sulla velocità in funzione.

5- Reset indicator di saturazione filtri carboni
Quando si accende il led F ilhetto al carbone va lavato o sostituito.

Dopo aver sostituito il filtrlo al carbone premere per almeno 3 secondi, il led F si spegne adindicare l'avvenuto reset dell'indicatore di saturazione.

Nota: Questo led si accendeanche nel caso il filtrolo al carbone non sia montato
6- ON/OFF Luce

In caso di eventuali anomalie di funzionamento, prima di rivolver Ger Vi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e colgate lo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

Modello elettronico con sensore

T1 - Tasto On/Off cappa

T2 - Tasto incremento ciclico velocità motore.

Premendo la prima volta si attiva la velocità 1. Ad agli velocità corrisponde l'accensione di un Led (1-2-3). Alla velocità intensiva il Led 4 lampeggia.

Dopo 5 minuti si passa alla velocità intensiva alla seconda velocità. Se si preme il tasto T2 prima dello scadere dei 5 minuti, la cappa torna alla prima velocità.

T5 -Tasto On/Off luci

Segnalazione filtri

(funzione attiva con la cappa accesa): la segnalazione del filtro grassi avviene dopo 80 ore di funzionamento (Led 1 lampeggiante). La segnalazione del filtro carbone avviene dopo 320 ore (Led 2 lampeggiante). In caso di segnalazione contemporanea dei filtri grassi e carbone, i Led 1 e 2 lampeggiano alternativamente.

Reset segnalazione filtri:

Premere il tasto T4 per 3 secondi sono iniziato. Il tasto e l'operazione del Led 1 (filtro grassi). Nel caso di segnalazione di entrambi i filtri (grassi e carbone) ripetere l'operazione appena descritta: premendo T4 la prima volta si spengono i Led 1 e 2 che lampeggiano alternativamente, subito dopo il Led 2 lampeggia nuovamente: a quello punto premere nuovamente T4 per 3 secondi. Un beep segnala agli volte l'avvenuta operazione.

Abilitazione segnalazione filtro carbone:

la cappa è predisista per la sola segnalazione del filtro grassi. Per abilitare la segnalazione del filtro carbone: cappa in Off, premere i tasti T2 e T4 per 3 secondi. Il lampeggio dei Led 1 e 2 segnala l'avvenuta impostazione. Per disabilitare la segnalazione del filtrro carbone ripetere nuovamente但这a operazione (sempre con la cappa on Off). Un beep segnala agli volta l'avvenuta operazione.

Calibrazione automatica:

ilistema effettua la calibrazione automatica agli 30 minuti circa (calibrazione parametri funzionamento dei sensori).

Calibrazione manuale:

Con la cappa in Off, premere per circa 3 secondi tasti T3 e T4 sino al Beep.

Funzionamento Automatico:

per attivare il funzionamento automatica premere il tasto T3: il Led 4 si accende. Per ritornare al funzionamento manuale, premere il tasto T1, T2 o T3.

Test sensori:

avviene continuamente durante il funzionamento in automatico. In caso di avaria tutti i Led lampeggiano: in

eso casoritornarealfunzionamento manuale premendoiTastiT1,T2oT3.

Selezione del piano di cottura:

questa operazione ottimizza il funzionamento automatico della cappa: con la cappa in Off premere i tasti T2 e T3 per circa 3 secondi fino a quando non viene visualizzato il piano di cottura attualmente in uso:

piano induzione - Led 2 acceso

piano elettrico - Led 3 acceso.

Selezionare il piano di cottura richiesto premendo T2,\ quindi premere T2 e T3 contemporaneamente per 3\ secondi fino al Beep. Al termine la cappa si spegne.

Lo stato di defaulte è quello con piano a gas.

Attenzione: effettuare esta operazione la prima volta che viene accesa la cappa.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contententi abrasivi. NON UTILIZZARE

ALCOOL!

Attenzione:

L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri compra rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 2

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglia a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilchio grassi B tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti alla cottura. Il filtro al carbone più essere lavato agli due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di

lavaggio in lavastoviglia eseguire il ciclo di lavaggio completo alla sua stoviglia all'interno).

Togliere l'acqua in effcco sono sansa rovinare il filtering, dopodichete togliere il materassino posto all'interno del telaio in plastica e riporlo nelorno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filtrago di 90^ i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibile utilizzato unattro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telao fornito con la cappa non va perché utilizzato.

Per l'utilizzo inseire nelle apposita sede e fissare agendo sugli appositi dispositivi.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Solo per il modello illustrato in Fig. 1E + Fig. 4E:

1. Premere sulla plafoniera e rilasciare per apriere.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

3. Richiudere la plafoniera (fissaggio a scatto).

Solo per i modelli illustrati in Fig. 1N/O + Fig. 4N/O:

1. Svitare la plafoniera.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

3. Riavvitare la plafoniera.

Solo per i modelli illustrati in Fig.1+Fig.4 (A/B/C/D/F/H/I/K/P/Q/S/T/U/V):

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

3. Richiudere la plafoniera (fissaggio a scatto).

Solo per il modello illustrato in Fig. 1J/4J - 1R/4R:

1. Con un piccolo cacciavite a taglio, far leva sui bordi della lampadina per estrarla.

2. Sfilare il connettore, a^

3. Sfilare la lampadina da sostituire e sostituirla con lampada PHILIPS STANDARD LINE codice 425409 con una nuovada 12V 20W 30^ Ø35 12V GU4.

4. Eseguire il montaggio della nuova lampada procedendo in senso inverno.

Solo per il modello illustrato in Fig. 1G + Fig. 5G:

1. Smontare i camini: togliere le due viti (20a) che fissano il camino superiore al supporto „G" (Fig. 16).

2. Rimuovere la scatola „q“: togliere la vite „r“ che la fissa alla cappa.

3. Rimuovere il portalampade, s^ : togliere la vite, t' che lo

fissa al vano lampada.

1. Estrarre la lampada danneggiata.

Utilizzare solo lampade alogene PHILIPS type 14515 (GX 5.3) 12V - 75W.

1. Riposizionare e fissare il portalampade „s“ e la scatola „q“ e rimontare i camini.

Solo per il modello illustrato in Fig. 1K + Fig. 4K:

Alcuni versioni di但这a cappa prevedono lampada ad incandescenza da 40W max (E14), toglire la plafoniera per accedere al vano lampade e procedere alla sostituzione.

Solo per il modello illustrato in Fig. 1L + Fig. 6L:

1. Aprire verso l'alto il frontale „v“ che regge la plafoniera (Fig. 6L) avendo cura di tenere la plafoniera „z“ con una mano.
2. Sostituire la lampada danneggiata con una di identiche caratteristiche tecniche.

Attenzione! Per garantire la stessa qualità di illuminazione, si consiglia di utilizzato lo stesso tipo di lampade:

Lampada neon Philips da 13W Cod. Rif. 8711500644305.

Fare attentione affinché la parte trasparente delle lampade via diretta verso l'internalo per garantire una corretta diffusione dell'illuminazione.

1. Sostituzione dello starter:
   Utilizzare starter con caratteristiche tecniche identiche.
   Starter consigliati: Utilizzare starter Philips S10.
2. Rimontare la plafoniera e il frontale nel senso inverso allo smontaggio.

Solo per il modello illustrato in Fig. 1M + Fig. 7M:

1. Togliere i filtri grassi.
2. Rimuovere la plafoniera svitando le 3 viti che la fissano alla cappa (tenere la plafoniera per evitare che cada).
3. Sostituire la lampada danneggiata con una di identiche caratteristiche tecniche.

Sostituzione dello starter:

Utilizzare starter con caratteristiche tecniche identiche.

Starter consigliati: Utilizzare starter Philips S10.

1. Rimontare la plafoniera e i filtri grassi nel senso inverso allo smontaggio.

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano fatto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa除去 griglia correttamente montata! La cappa non va MAIutilizzata come piano di appoggio a

meno che non sia espresmente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e cui doar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo upone evitare che l'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di arrivapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Modelo electronico con sensores

Solo per il modello con pannello di controllo sul camino (Fig. 1L/17L - 1R/17R):
