GEBRUIKSAANWIJZING VS08G1623 SIEMENS

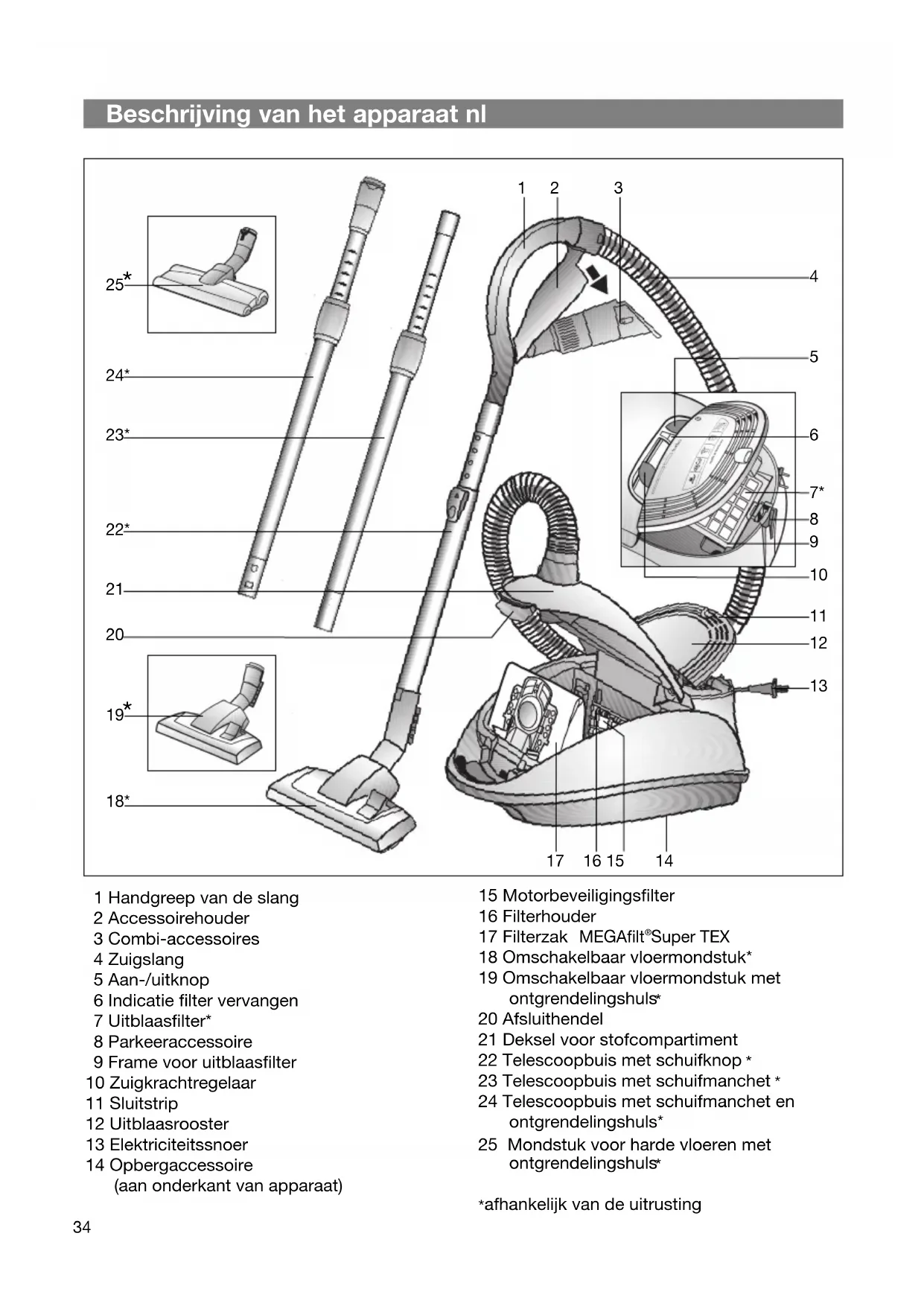

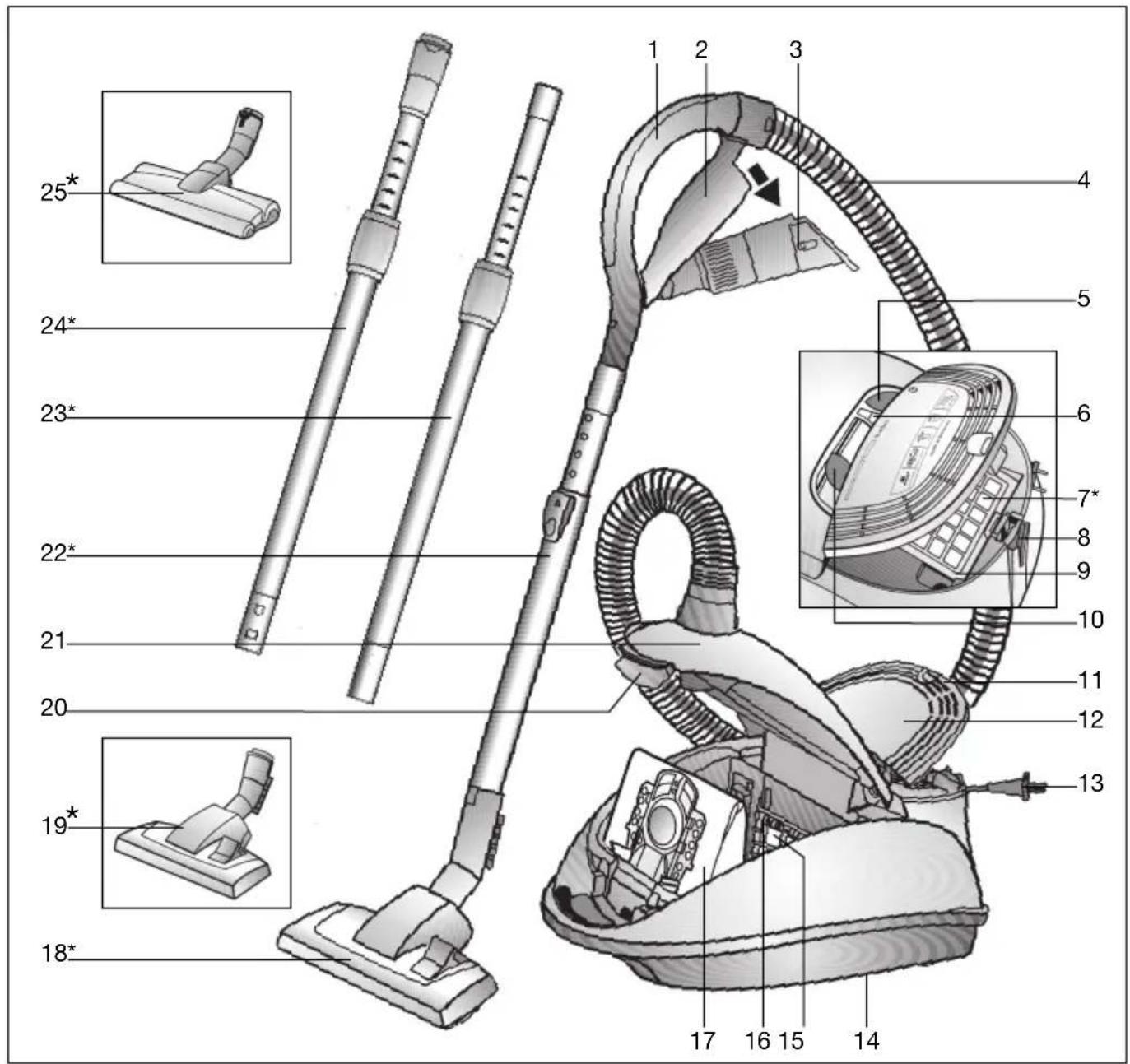

1 Handgreep van de slang
2 Accessoireholder
3 Combi-accessoires
4 Zuigslang
5 Aan-/uitknop
6 Indicatie filter verrangen
7 Uitblaasfilter*
8 Parkeeraccessoire
9 Frame voor uitblaasfilter
10 Zuigkrachtregelaar
11 Sluitstrip
12 Uitblaasrooster
13 Elektriciteitssnoer
14 Opbergaccessoire (aan onderkant van apparaat)

15 Motorbeveiligingsfilter
16 Filterholder
17 Filterzak MEGAfiltSuper TEX
18 Omschakelbaar vloermondstuk
19 Omschakelbaar vloermondstuk met ontgrendelingshuls
20 Afsluithendel
21 Deksel voor stofcompartiment
22 Telescoopbuis met schuifknop
23 Telescoopbuis met schuifmanchet *
24 Telescoopbuis met schuifmanchet en ontgrendelingshuls
25 Mondstuk voor harde vloeren met ontgrendelingshuls*

*afhankelijk van de uitrusting

De gebruiksaanwijzing goed bewaren.
Wanner u de stofzuiger doorgeeft aan
derden de gebruiksaanwijzing erbij
voegen.

Gebruik volgens de voorschriften

Deze stofzuiger is alleen voor huishoudelijk en Niet voor zakelijk gebruik bestemd.

De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing.

De fabrikant is nicht aansprakelijk voor eventuele schade die ontstaat wanner het apparaat Niet volgens de voorschriften of op een verkeerde manier worden gezruikt.

Volg waarom beslilde volgende aanwijzingen op!

De stofzuiger mag alleen maar worden gebruikt met:

originele stofzak MEGAfilt® SuperTEX
de originele reserve-onderdelen, -accessoires of -extra toebehoren

De stofzuiger is nicht geschickt voor:

• het schoonzuigen van mensen of dieren
  het opzuigen van:

-insecten.
- substanties die schadelijk voor de gezondheid, heet of gloeiend zichn, of scherpe randen hebben.
-vochtige of vloeibare stoffen.
- Licht ontvlambare of explosieve stoffen en gassen.
- as, roest van open haarden en centrale verwarmingsinstallaties

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende regels van de techniek en de betreffende veiligheidsbepalingen.

We bevestigen dat het apparaat voldoet aan de volgende Europese richtlijnen: 89/336/EWG (gewijzigd door RL 91/263/EWG, 92/31/EWG en 93/68/EWG). 73/23/EWG (gewijzigd door RL 93/68/EWG).

Stofzuiger alleen volgens de aanwijzingen op het typeplaatje aansluiten en in gebruik nemen.
- Nooit zuigen zonder stofzak MEGAft® SuperTEX.

=> het apparaat kan worden beschadigd!

■ Kinderen mogen de stofzuiger alleen onder toezicht gebruiken.
- Dit apparaat mag nicht worden gezebrukt door Personen met fysieke, zintuigelijk of geestelijk beperkingen of door Personen die hiervoor nicht beschikken over de vereiste kennis oferving (inclusief kinderen), behalve wanner ze door een verantwoordelijk persoon in de bediening van het apparaat zich onderricht.
■ Zuig Niet met de handgreep, het mondstuk en de buis in de nabijheid van het hoofd Er bestaat gevaar voor letsel!
- Het elektriciteitssnoer nicht voor het dragen/transporteren van de stofzuiger gebruiken.
Bij gebruik van meerdere uren het netsnoer volledig maar buiten trekken.
Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat van de stroom af te koppelen.

• Het elektriciteitssnoer nicht over scherpe randen trekken en nicht bekneld latent raken.
  Voor alle werkzaamheden aan de stofzuiger en accessoires de stekkeruit het stopcontact halen.
• De stofzuiger nicht in gebruik nemen wanneer hij beschadigd is. In geval zich een storing voordoet de stekkeruit het stopcontact halen.
  In verband met de veiligheid mogen er alleen door de daartoe bevoegde Klantenservice reparaties aan de stofzuiger worden uitgevoerd en onderdelen worden verrangen.
• De stofzuiger beschermen gegen vochtigkeit en warmtebronnen.
  Wanner er nicht worden gezogen het apparatusaat uitschakelen.
  Versleten apparaten onmiddelijk onbruikbaar make, het apparaat daarna op een verantwoorde wijze afvoeren.

Instructies voor recycling

Verpakking

De verpakking beschermt de stofzuiger gegen beschadigingijdens het transport.

Deze bestaat uit milieuuvriendelijk materiaal en is waarom recyclebaar.

Breng verpakkingsmaterial dat u nicht更是nodigheeftnardeverzamelplaatsen voor deverwerkingvan afval.

Oude apparaten

Oude apparaten bevatten vaak nog waardevol material.

Geef waarom uw oude apparaat voor hergebruik af aan uw handelaar of een recyclecentrum.

Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente.

Let op!

• Als de zekering in de meterkast bij het inschakelen van het apparaat worden geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkertijd meerdere elektrische apparaten met hoge aansluitwaarde op hetzelfde stroomcircuit�n aangesloten. Het in werkung treden van de zekering kan worden voorkomen door, alvorens het apparaat in te schakelen, de laagste vermogensstand in te stellen en pas daarna een hogere vermogensstand te kiezen.

Gelieve de-page's met afbeeldingenuit te klappen!

De stofzuiger in gebruik nemen

Afbeelding 1

a) Het aansluitstuk van de zuigslang inbrengen in de zuigopening en lately inklikken.
b)Bij het verwijderen van de zuigslang\ beide Ontgrendel nokken\ samendrukken en de slang eruit\ trekken.

Afbeelding 2\*

a) De handgreep en de telescoopbuis in elkaar steken.
b)De handgreep stevig in de telescoopbuis schuiven. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de handgreep eruit trekken.

Afbeelding 3\*

a) Vloermondstuk bevestigen aan de telescoopbuis.
b)De telescoopbuis goed in het aansluitstuk van het vloermondstuk schuiven tot hij inklikt. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis eruit trekken.

Afbeelding 4^*

Door op de schuifknop / het schuifmanchet te drukken in de richting van de pijl de telescoopbuis ontgrendelen en de gewenste lenghte instellen.

Afbeelding 5

De stekker van het elektriciteitssnoer vastpakken, het snoer tot de gewenste lengte uittrekken en de stekker in het stopcontact steken.

Afbeelding 6

Stofzuiger door middel van de aan-/uitknop in de richting van de pijl in- of uitschakelen.

Zuigen

U heeft een apparaat met een groot vermogen en een hoge zuigkracht aangeschaft. Daarom worden het aanbevolen alleen bij sterk verruilde, laagpolige vloerbedekking of harde vloeren gebruik te make n van het maximale vermogen.

Afbeelding 7

Met behulp van de zuigkrachtregelaar kan de gewenste zuigkracht traploos worden ingesteld.

Laag

vermogensbereik: voor het schoonzuigen van kwetsbare stoffen, bijv. gordijnen.

Gemiddeld

vermogensbereik: voor de dagelijkse reiniging bij geringe verwuiling.

Hoog

vermogensbereik:
voor het reinigen van zware
vloerbedekking, harde vloeren en bij sterke verruiling.

Turbobereik: turbo

voort het verwijderen van hardnekkige en zeer sterke verruiling.

Afbeelding 8

Vloermondstuk instellen:

■ voor het zuigen van tapijten en vastevloerbedekking >
■ voor het zuigen van hardevloerbedekking

Zuigen met accessoires

Afbeelding 9

Combi-accessoiresuit de
accessoireholder halen door ze in der
richting van de pijl te trekken.

a) Kierenmondstuk

a) Kierenmondstuk Voor het schoonzuigen van kieren en hoeken. Voor moeilijk toegankelijke plaatsen kan het combi-accessoire door de zuigmond als een telescoop uit te trekken in 2 standen verlangd worden.

■ Kierenmondstuk in beiden standen zover uittrekken tot het hoorbaar inklikt.
- Door het opheffen van de telescoopvergrendelingen (drukken in de richting van de pijl) kan het vloermondstuk一周 ingeschoven worden.

b)Meubelmondstuk

Voor het schoonzuigen van gestoffeerde meubels, gordijnen, enz.

c) Meubelborstel

Voor het schoonzuigen van raamkozijnen, kasten, profielen, enz.

• Meubelmondstuk in de richting van de pijl omklappen.
  Door in de richting van de pijl te draaien komt de borstelkrans maar buiten.

Voordat de combi-accessoires in de accessoirehouser worden ingebracht,要去 de borstelkrans ingedraaid en het meubelmondstuk ingeklapt worden.

Mondstuk voor harde vloeren

Afbeelding 10\*

Voor het afzuiigen van harde vloerbekledingen (segels, parket enz.) De telescoopbuis in het aansluitstuk van het mondstuk voor harde vloeren schuiven tot hij inklikt. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis eruit trekken.

Reiniging van het mondstuk voor hardevloeren

Afbeelding 11\*

a) Om het mondstuk te reinigen zuigt u het van onderaf schoon.
b)Bij sterke verruiling, bijv. door opgewikkelde haren, kunnen de beiden rolborstels uit het mondstuk voor harde vloeren worden genomen. Hiervoorlicht u de rollen, met behulp van een schroevendraier of ie's dergelijks, zichwaarts uit de geleiding.
c) Opgewikkelde draden en haren met een schaar doorknippen. Draden en haren wegzuigen met het mondstuk voor kieren.
d) De rolborstels na het schoonmaken wee in het mondstuk inbrengen en vergrendelen.
e) Bij verstopping van het zuigkanaal kan het aansluitstuk van het mondstuk worden gedemonteerd. Hiervoor het mondstuk met het zuigvlak maar boven leggen, de geleiding aan de zijkant van de wielas

licht maar buiten drukken en het aansluitstuk van het mondstuk maar boven wegtrekken.

f) Let er bij het opnieuw inbrengen van het aansluitstuk op dat het goed bevestigd worden en zet het vast in de geleiding.

Afbeelding 12

Bij korte zuigpauzes=kunt u de\ parkeerhulp aan de achterkant van het\ apparaat gebruiken.

Kunststofnok op het aansluitstuk van het mondstuk in de uitsparing aan dechterkant van het apparaat schuiven.

Na het werk

Afbeelding 13

• Het apparaat uitschakelen, de stekkeruit het stopcontact halen.
  Kort aan het elektriciteitssnoer trekken en loslaten (het snoer rolt automatisch op).
• Door opniewaan het elektriciteitssnoer te trekken worden de snoerrem weeactief. Door kort aan het snoer te trekken, wordt hij gedeactiveerd.

Afbeelding 14

Voor het uitschakelen /transporteren van het apparaatkest u de uitschakelhulp aan de onderzijde van het apparaat gebruiken. Het apparaatrechtop neerzetten. Kunststofnok op het vloermondstuk in de uitsparing aan de onderkant van het apparaatschuiven.

Vervanging filter

Filterzak MEGAfilt®SuperTEX verrangen

Afbeelding 15

Wanneer de filtervervangindicatie op het moment dat het vloermondstuk van de bodem is opgetild en het hoogste zuigvermogen is ingesteld intensief en gelijkmatig oplicht, dient de filterzak te worden verrangen, ook al is hij nog nicht vol. In dit geval is verranging noodzakelijk vanwege de aard van de inhoud van de zak.
- Het deksel van het stofcompartment openen door de afsluithendel in derichting van de pijl te draaien.

Afbeelding 16

De filterzak MEGAfilt® SuperTEX afluiten en uitmelen door aan het sluitlipje te trekken.

Afbeelding 17

De neue filterzak
MEGAFilt® SuperTEX in de houder
plaatsen en het deksel van het
stofcompartment sluiten.

Let op: het deksel van het
stofcompartment sluit alleen wanner de filterzak MEGAfilt®SuperTEX of eentextielfilter is ingebracht.

Wanner de filtervengindicatie blijdt branden nadat de filterzak is verrangen, controller dan of het mondstuk, de buis of de zuigslang verstopt is.

Motorbeveiligingsfilter schoonmaken

Het motorbeveiligingsfilter dient regelmatig te worden schoongemaaakt door het uit te kloppen of uit te wassen!

Afbeelding 18

• Het deksel van het stofcompartment openen.
  Het motorbeveiligingsfilter in derichting van de pijl maar buiten trekken.
• Het motorbeveiligingsfilter schoonmaken door het uit te kloppen.
  Bij sterke verruilingClient het motorbeveiligingsfilter te worden uitgewassen. Filter verrolgens minstens 24eur latendrogen.
• Na het schoonmaken het motorbeveiligingsfilter tot het vergrendelingspunt in het apparaat schuiven en het deksel van het stofcompartment sluiten.

Hepa-filter verrangen*

Het Hepa-filter dient waarlijk te worden verrangen.

Afbeelding 19

• Door in de richting van de pijl op het sluitlipje te drukken het uitblaasrooster ontgrendelen en openen.
  Door in de richting van de pijl op de sluithendel te drukken het Hepa-filter ontgrendelen en uit het apparaat nemen.

Afbeelding 20

Nieuw Hepa-filter plaatsen en lately inklikken.
Uitblaasfilter sluiten.

Na het opzuigen van fijnestofdeeltjes (zoals bijv. gips, cement, etc.) het motorbeveiligingsfilter schoonmaken door hetuit te kloppen, eventueel het motorbeveiligingsfilter en de microhygienefilter verrangen.

Onderhoud

Voor het schoonmaken dient de stofzuiger altijd te worden uitgeschakeld en de stekkeruit het stopcontact te worden gehaald.

De stofzuiger en de accessoires van kunststof konnen met een in de handel gebruikelijk schoonmaakmiddel voor kunststof worden onderhonden.

Geen schuurmiddelen, glas- of
allesreiniger gebruiken. De stofzuiger nooit in water houden.

Het stofcompartment kan indien nodig met een tweede stofzuiger worden uitbezogen, of eenvoudig met een droge stofdoek of stofkwast worden schoongemaaakt.

SIEMENS

Type P / identificatienr. 462587

Verpakking verrangingsfilters VZ52AFP2

Inhoud:

5 filterzakken MEGAfilt®SuperTEX met sluting

1 Microsan-uitblaasfilter

http://www.dust-bag-siemens.com

HEPA-filter (Klasse H12) VZ151HFB

Aanbevolen voor mensen die allergisch zich.

Voor een extra zuivere uitblaaslucht.

Jaarliks verrangen.

TURBO-UNIVERSAL-borstel VZ102TBB

Kortpolige tapijten en vaste voerbedekking, resp. alle vloerbedekkingen, borstelen en zuigen in een keer van. Met name geschikt voor het opzuigen van haren van dieren. De rolborstel worden aangedreven door de zuigstroom van de stofzuiger.

Geen elektrische aansluiting vereist.

Vloermondstuk VZ082BD

Omschakelbaar vloermondstuk voor vloerbedekking en gladde vloeren.

Reserve-onderdelen

nl

Draadopnemer (1/2) en polijstinzetstuk (3) zijnzonodig te verkrijgen via de klantenservice.

Draadopnemer (1): identificatienr. 188565

Draadopnemer (2): identificatienr. 184773

Polijstinzetstuk(3): identificatienr. 482209

1 Slangehandgreb
2 Tilbehör shareholder
3 Kombi-tilbehør
4 Sugeslange
5 Taend-/slukknap
6 Indikator for filterskift
7 Udblænsingsfilter*
8 Parkeringssystem
9 Ramme til udblaesningsfilter
10 Sugestyrkeregulator
11 Lukkelaske
12 Udblaesningsgitter
13 Ledning
14 Parkeringsystem (på støvsugerens underside)

*in functie de dotare

Jg a aal aai 1aal 1a

Lgogy LcLzLwgy all

iisso Jj jll jffll

ar

y

1

1

a baii aie baii pgs jic J (a
Loo ciit lgl baii haii pgs d ic (b

2*

a b

3*

a

4*

J 1 J 1

5

Jgall jy Jy yj 111111111

6

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de garantievoorwaarden welke door de vertegenwoordiging van de moederorganisatie in het land van aankoop+zijn uitgegeven.

Eventuele bijzonderheden hiervoor za de leverancier, waar bij het apparaat is gekocht, desgevraagdverschaffen.

Om aansspraat te kuren make np eventuele garantie is het overleggen van de aankoopbon met koopen/of leverdatum vereist.

DK Garanti

"Det apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten."

da
