PPA100BTW - Luidspreker PEAQ - Gratis gebruiksaanwijzing en handleiding

Producttype	Luidspreker actief 2.0
Merk	PEAQ
Model	PPA100BTW
Uitgangsvermogen	36 W RMS (18 W x 2)
Frequentiebereik	30 Hz – 20 kHz
Signaal-ruisverhouding	> 75 dB
Harmonische vervorming	< 0,5% bij 1 W, 1 kHz
Luidsprekers	Tweeter 1" × 2 (10 W elk), Woofer 3,5" × 2 (20 W elk)
Connectiviteit	Bluetooth 2.1+EDR (profielen A2DP, AVRCP), RCA-ingang (via 3,5 mm adapter)
Voeding	Netadapter 18 V DC, 2 A (AC-ingang 100‑240 V ~ 47/63 Hz)
USB-oplaadpoort	5 V, 1 A (compatibel met smartphones en mediaspelers)
Bedieningsfuncties	Volumeknop, toetsen afspelen/pauze, vooruitspoelen, terugspoelen, bronkiezer
Indicatielampjes	Bluetooth-diode, lijn-ingangsdiode, Bluetooth-syncdiode
Systeemvoeding	18 V DC, 2 A
Bedrijfstemperatuur	Lager dan 45 °C
Magnetische afscherming	Ja (kan naast een LCD-scherm worden geplaatst zonder vervorming)
Veiligheid	Dubbele isolatie (klasse II), bescherming tegen spatwater, afneembare stroomkabel
Onderhoud en reiniging	Apparaat uitschakelen, reinigen met een zachte, droge doek. Gebruik geen schurende producten.
Meegeleverde accessoires	1 stereokabel 3,5 mm – 2 RCA, 1 netadapter, 1 luidsprekerverbindingskabel, gebruikshandleiding

Veelgestelde vragen - PPA100BTW PEAQ

Hoe koppel ik mijn smartphone via Bluetooth?

Schakel Bluetooth in op uw smartphone. Wacht op de luidspreker tot de Bluetooth Sync-diode snel rood en blauw knippert. Selecteer PPA100 BT in de lijst met apparaten. Indien een code wordt gevraagd, voer dan 0000 in.

Wat te doen als het geluid vervormd is?

Controleer of het bronbestand niet beschadigd is en of de bitrate hoger is dan 192 kbps. Probeer een ander nummer of een andere audiobron.

Waarom is er geen geluid?

Zorg ervoor dat de audiobron werkt en dat de kabels (audio en luidspreker) correct zijn aangesloten. Controleer ook of de Bluetooth-profielen compatibel zijn (A2DP).

Hoe sluit ik een bedrade bron aan?

Sluit de meegeleverde stereokabel 3,5 mm – 2 RCA aan op de RCA-uitgangen van uw speler. Druk op de SOURCE-knop totdat de Line IN-diode gaat branden.

Wat te doen als een luidspreker geen geluid produceert?

Controleer of de verbindingskabel tussen de luidsprekers goed is aangesloten (rode pool op rood, zwart op zwart). Zorg er ook voor dat de bron correct is aangesloten.

Waar plaats ik de luidsprekers voor een goede stereogeluid?

Plaats de luidsprekers links en rechts van uw luisterpositie, op gelijke afstand. Dankzij de magnetische afscherming kunt u ze naast een LCD-scherm plaatsen zonder vervormingsrisico.

Hoe wijzig ik het verbonden Bluetooth-apparaat?

Schakel Bluetooth uit op het momenteel verbonden apparaat. Houd op de luidspreker de Play/Pause-knop 3 seconden ingedrukt. De Sync-diode knippert snel rood en blauw om een nieuwe koppeling te starten.

Wat betekent het knipperen van de diodes?

De Bluetooth Sync-diode die snel rood en blauw knippert, geeft aan dat de koppeling bezig is. Na koppeling knippert deze elke 5 tot 6 seconden blauw. De Line IN-diode brandt continu in de bedrade modus.

Hoe gebruik ik de USB-oplaadpoort?

Sluit uw smartphone of mediaspeler aan op de USB-poort aan de achterkant van de rechterluidspreker (uitgang 5 V, 1 A). Raadpleeg de handleiding van uw apparaat voor de specifieke oplaadmethode. Merk op dat de poort geen iPod kan opladen.

Wat te doen bij statische ruis tijdens het draaien van de volumeknop?

Schakel de audiobron uit, draai de volumeknop meerdere keren in beide richtingen. Schakel de bron weer in en controleer. De ruis wordt meestal veroorzaakt door stof en verdwijnt na deze handeling.

GEBRUIKSAANWIJZING PPA100BTW PEAQ

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek wijst de gebrui- ker op de aanwezigheid van Niet-geisoleerd "gevaarlijk voltage" in de behuizing van dit ap- paraat; dit voltage brengt het een risico van elektrisch schokken voor de mens met zich mee.

Het uitroepteken in een gelijkzijdige driehoek wijst de gebruiker op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de bij dit apparaat meegeleverde documenten.

• Om veiligheidsredenen beschikt dit Klassie II apparaat over dubbele of versterkte isolatie, Zoals aangegeven door dit symbool
• Controller alvorens u het apparaat op een stopcontact aansluit, of het voltage op het apparaat overeenkomt met hetlichtnet.
• De stekker functioneert als uitschakeling;\ deze dient waarom eenvoudig toegankelijk teijken.
• Als de stroomkabel is beschadigd,要去\ deze worden verrangen door de fabrikant,\ een servicemedewerker of een vergelijk\ baar gekwalificeerde persoon om gevaar\ te voorkomen.

WAARSCHUWING: Om het risico van brand of elektrische schokken te verlagen, mag dit apparaat Niet aan regen of vocht worden blootgesteld. In het apparaat mo- gen geen druppels of spattenterechtkomen. Evenmin moogen er met vloeistof gevulde voorwerpen, zoals vazen, op worden geplaatst.

• Controller regelmatig of de stroomkabel, het apparaat of de verlangkabel defect zijn. Als dit het geval is, mag het apparaat nicht worden gezruikt. Trek de stekker direct uithet stopcontact.
• Plaats de stroomkabel en indien nodig een verlengkabel zodanig dat trekken of strui-kelen Niet mogelijk is. Laat de stroomkabel Niet omlaag hangen op een plek waar hij eenvoudig kan worden vastgegrepen.
• Buig of trek de stroomkabel nicht over scherpe randen.
• Zorg dat er niemand over de stroomkabel kan lopen en zorg dat de kabel Niet worden afgeknepen, met name bij de stekker en het punt waar de kabel uit het apparaat komt.
  Trek de stekker nooit uit het stopcontact en raak de stekker nooit met natte handen aan.
  Trek de stekker uit het stopcontact bij storkingen tijdens het gebruik, tijdens onweer, voor reinigen en wanner u het apparaat langere tijd Niet gebruikt.
• Het apparaat werkt möglichk Niet goed of reageert nicht vanwege elektrostatische ontlading. Schakel het apparaat uit en trek de stekker uit het stopcontact; steek de stekker na eenaar seconden wee in het stopcontact.
• Laat alle service over aan gekwalificeerd serviceperseoneel. Probeer het apparaat nicht zelf te repareren. Service is vereist wanner het apparaat is beschadigd, bijvoorbeeld wanner de stroomkabel of de stekker is beschadigd, als er vloeistof is gemorst, objecten in het apparaat zich gevallen, de behuizing is beschadigd, het apparaat is blootgesteld aan regen of vocht, nied normalaal werkdt of is gevallen.

• Na voltooien van service of reparaties aan dit product dient de servicetechnicus veiligheidscontroles uit te voeren om te bepaIen of het product in goede gebruiksconditionie is.

• Gebruik geen toebehoren of accessoires anders dan hetgeen door de fabrikant worden aanbevolen of bij dit apparaat worden verkocht. Installer overeenkomstig.Deze handleiding.

• Laat bij installeren van het apparaat voldoende ruimte voor ventilatie vrij. Niet installereren in boekenkasten, inbouwkasten enzovoort.
• De ventilatie mag nicht worden gehinderd door het afdekken van de ventilatie-openingen met items, zoals kranten, tafelkleden, gordijnen, etc. Steek geen objecten in het apparaat.
• Er mogen geen bronnen met open vlammen, zoals kaarsen, op het apparaat worden geplaatst.
• Plaats geen elektronische apparatuur of spellegood op het apparaat. Dergelijkke items kuren eraf vallen en productschade en/of persoonlijke verwondingen veroorzaken.
• Niet installereren nabij hittebronnen zoals radiators, kachels, ovens of andere apparaten (inclusief versterkers) dieitte produceren.
• Gebruik geen excessieve kracht op de voorkant of bovenkant, hierdoor kan het apparaat omkantelen.
  -Til of verplaats het apparaat nicht wanneer het is ingeschakeld.
• Het oppervlak van het apparaat Niet aanraken, duwen of wrijven met scherpe of harde objecten.
• Verplaats het apparaat Niet van koude in warmeruimten en vice versa. Condensatie kan schadeverozaken aan het apparaaten elektrische onderdelen.

• Voor apparaten met hoofdtelefoonaanslui-ting: GEVAAR! Excessieve geluidsdruk van oor- en hoofdtelefoons kan tot gehoorschade leiden. Als u lang maar luide muziek luistert, kan uw gehoor worden beschadigd. Kies een gematigd volume.

• Voor apparaten met USB-functie: reset het apparaat door het USB-apparaat bij storingen los te koppelen van het apparaat.

• Voor apparaten met USB-functie: als een USB-opslagmium storingen vertoont vanwege elektrostatische ontlading en tijdelijke elektrische pieken, koppel het USB-apparaat dan los van het apparaat.

• Voor apparaten / accessoires op batterijen:

• PAS OP! Explosiegevaar bij Incorrecte verwangen van de batterijen. Alleen verwangen door hetzelfde of gelijkwaardige type. Op juiste polariteit letten.

• Batterijen (batterypack of geinstalleerde batterijen)monary.
• Deseribungen, die zu beziehungsweise erfasst werden, als die Schokken, Droog en schoon honden. Uit de buurt van kinderen honden.
• Batterijen nicht openen, demonteren, ver-nietigen of kortsluiten. Gebruik geen com-binatie van oude en neue batterijen.
• Volgens de voorschriften weggooien. Let op de milieu-aspecten bij het weggooien van batterijen. Niet weggooien bij het huisvulil.
• Raadpleeg de veiligheidsinstrumentes en andere instructies op de batterij en de verpakking.

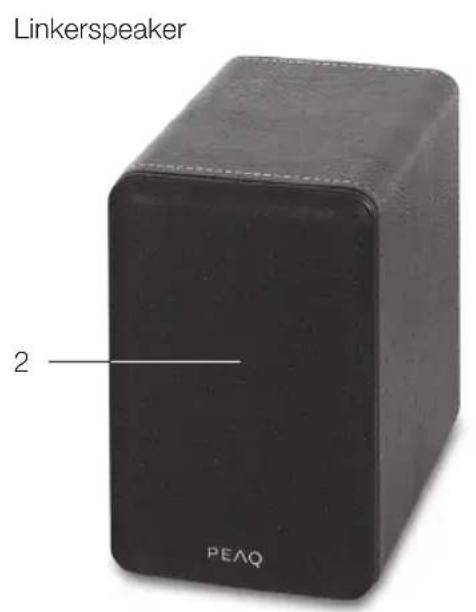

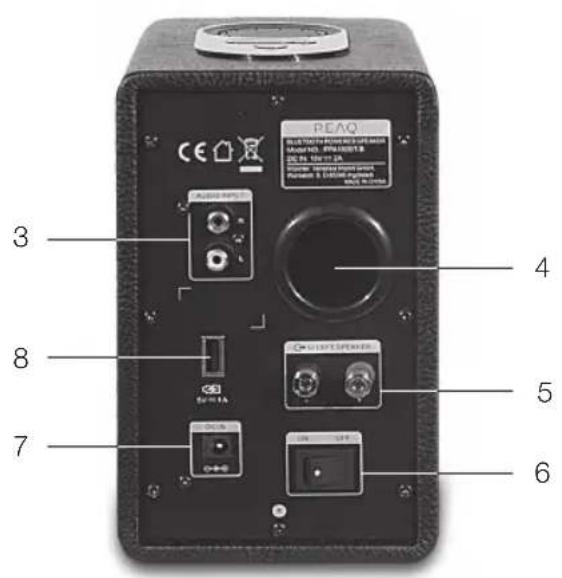

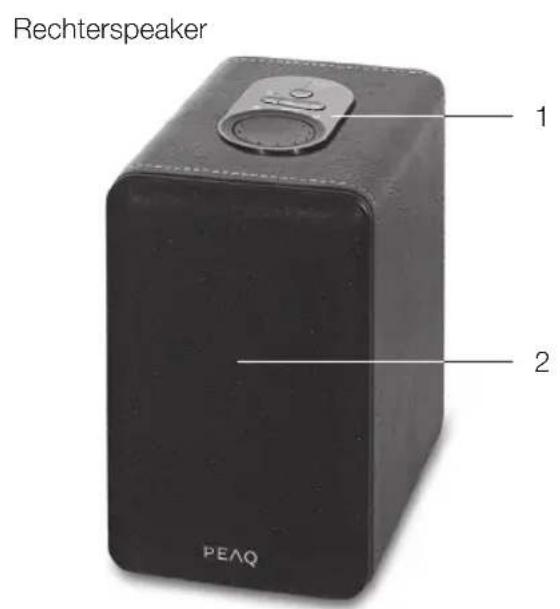

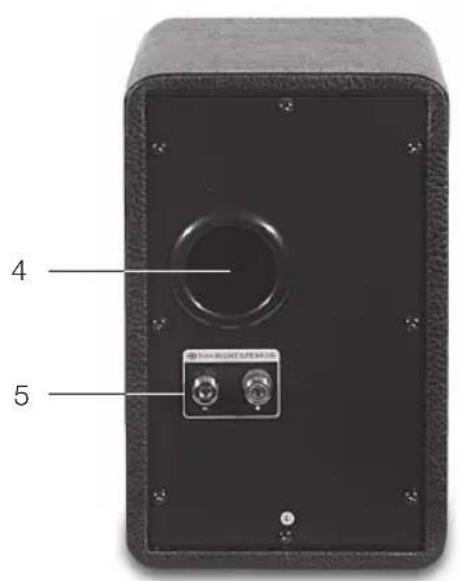

Hoofdunit

1 Bovenpaneel
2 Speaker-rooster
3 Audio-ingang
4 Bass reflex-tunnel

5 Terminal-aansluiting
6 Aan/uit-schakelaar
7 Stroomaansluiting
8 USB-iaadpoort

Accessoires

1x3,5mm stereo - 2 RCA-kabel
1x Interconnect-speakerkabel
1x Stroomadapter
1x Gebruiksaanwijzing

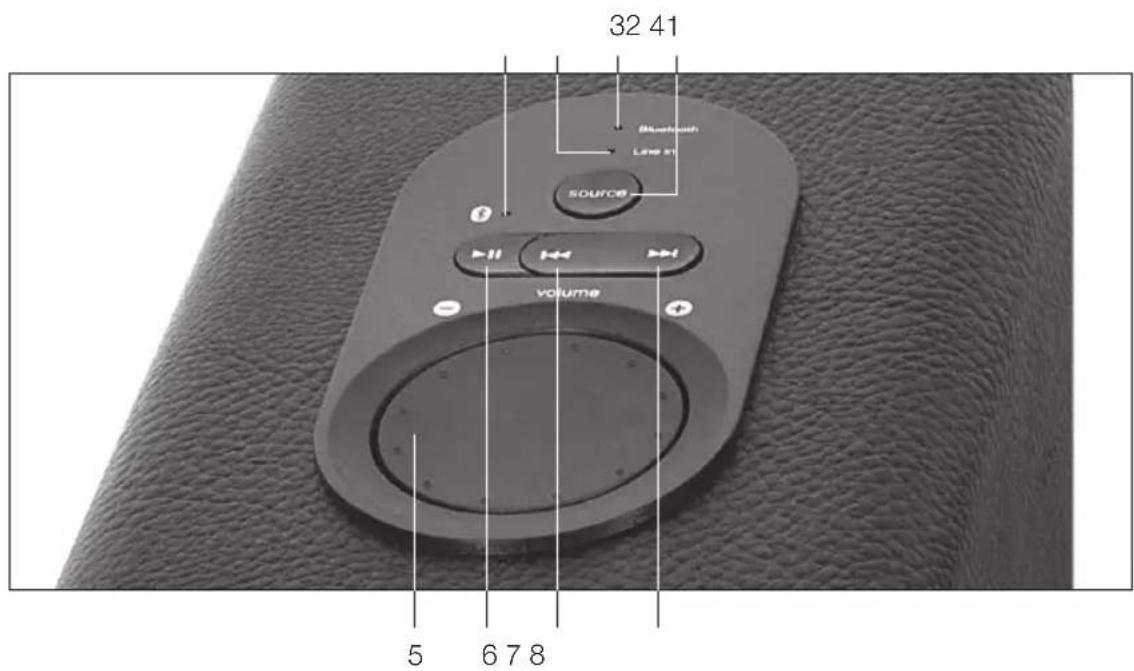

Bovenpaneel

5 Hoofdvolume
6 Play/Pause (afspelen/pauze)
7 Fast backward (snel terugspoelen)
8 Fast forward (snel vooruit spoelen)

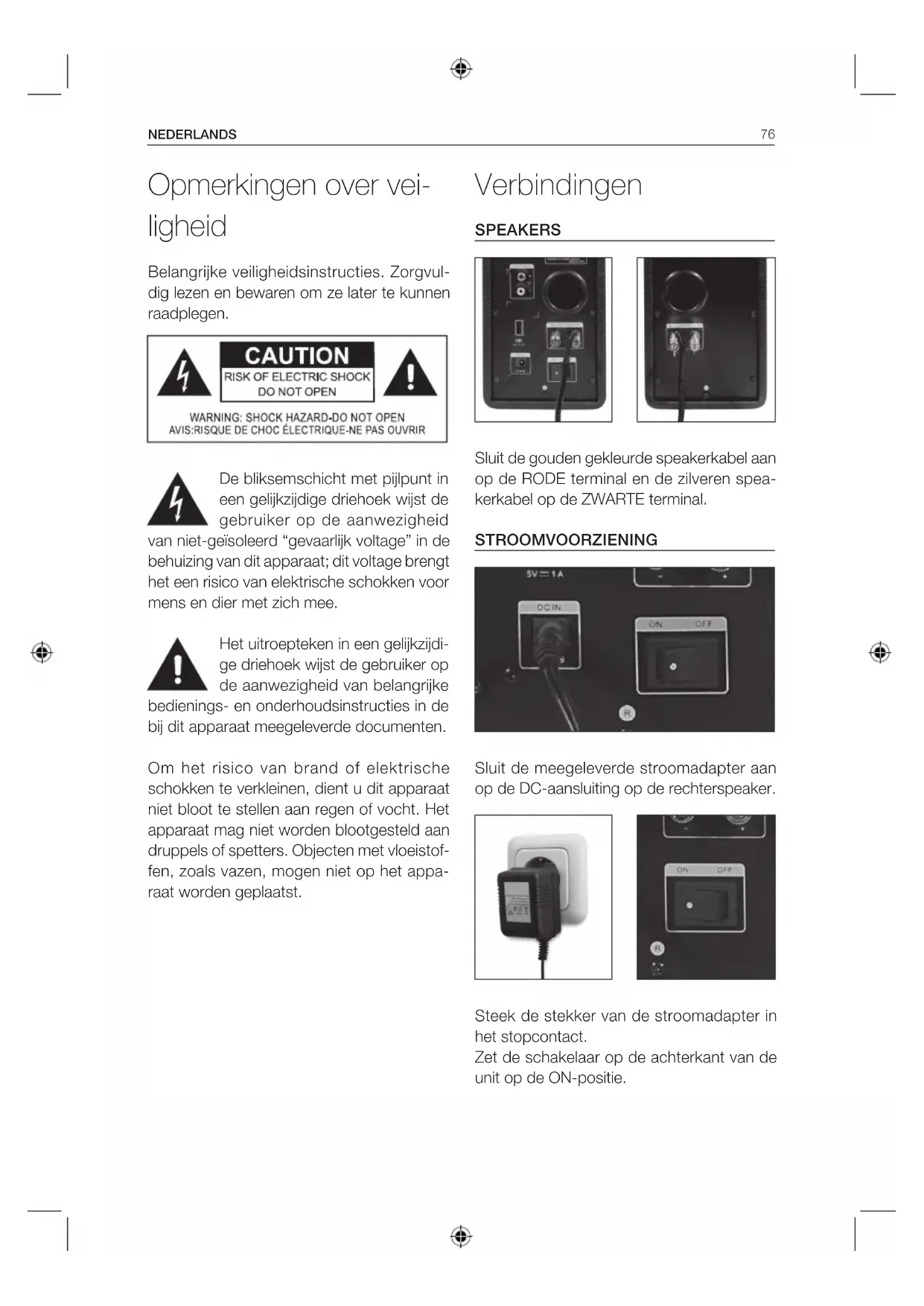

Opmerkingen over veiligheid

Belangrijke veiligheidsinstructies. Zorgvuldig lezen en bewaren om ze later te können raadplegen.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR

De bliksemenschicht met pijlpunt in een gelijkzijdige driehoek wijst de gebruiker op de aanwezigheid

van Niet-geïsoleerd "gevaarlijk voltage" in de behuizing van dit apparaat; dit voltage brengt het een risico van elektrische schokken voor mens en dier met zich mee.

Het uitroepteken in een gelijkzijdige driehoek wijst de gebruiker op de aanwezigheid van belangrijke

bedienings- en onderhoudsinstructies in de bij dit apparaat meegeleverde documenten.

Om het risico van brand of elektrische schokken te verkleinen, dient u dit apparaat Niet bloot te stellen aan regen of vocht. Het apparaat mag Niet worden blootgesteld aan druppels of speters. Objecten met vloeistoffen, zoals vazen, mogen Niet op het apparaat worden geplaatst.

Verbindingen

SPEAKERS

Sluit de gouden gekleurde speakerkabel aan op de RODE terminal en de zilveren speakerkabel op de ZWARTE terminal.

STROOMVOORZIENING

Sluit de meegeleverde stroomadapter aan op de DC-aansluiting op de rechtspeaker.

Steek de stekker van de stroomadapter in het stopcontact.

Zet de schakelaar op de achterkant van de unit op de ON-positie.

Bronnen

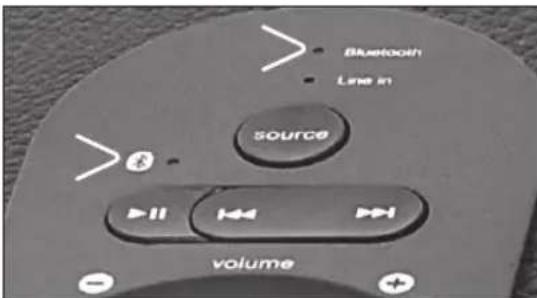

BLUETOOTH BRONNEN

1. De Bluetooth LED brandt blauw en de koppelprocedure start na 10 seconden, de Bluetooth Sync LED knippert snel rood en blauw. De Bluetooth-modus is de standard bronzelectie. De koppelprocedure beginn na 10 seconden. Het system detecteert een erder gekoppeld apparaat binnen de eerste 10 seconden.

Koppelen met Bluetooth-muziekapparaten (sla deze stap over als het apparaat uw muziekapparaat al heeft herkend)

IPHONE, IPAD OF IPOD

Gaaar de instellingspagina van uw apparaat (INSTELLINGEN) > selecteer ALGEMEEN > schakel BLUETOOTH in > selecteer PPA100BT.

ANDROID TELEFOON

Gaaar de instellingspagina van uw Android-telefoon (INSTELLINGEN) > selecteer WIRELESS & NETWERKEN > schakel BLUETOOTH in > selecteer PPA100BT.

OVERIG

Lees de instructies van uw apparaat (voer de koppelcode in "0000" indien gesvraagd).

LET OP: Na successvolle knippert de Bluetooth LED elke 5 tot 6 seconden.

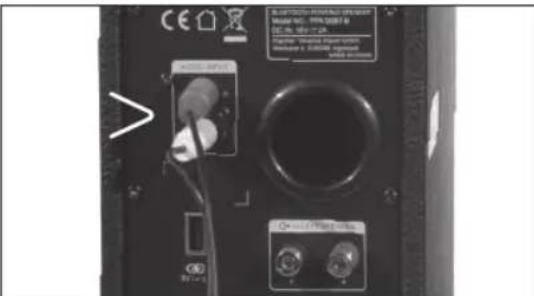

BEKABELDE BRONNEN

Sluit het weergaveapparaat aan met de meegeleverde kabelset (rood, wit) op de RCA-aansluitingen.U vindt deze aan dechterkant van de rechtsspeaker.

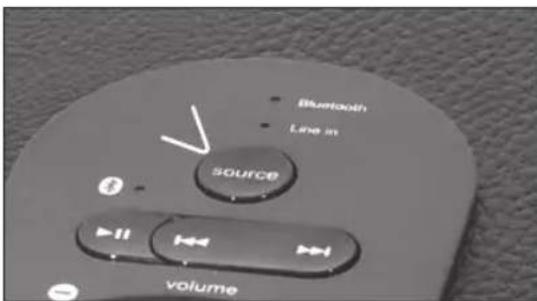

Druk op de knop SOURCE (bron) en de Line IN LED要去 branden.Het systeem is nu klaar om audio te ontvangen via de bekabelde aansluiting van uw mediaspeler.

Bediening

WIJZIG HET BLUETOOTH-WEERGAVE-APPARAAT

Schakel erst het Bluetooth-sigmaal op het eerste weergaveapparaatuit. Druk een paar seconden op de weergaveknop op het bovenpaneel om het vorige Bluetooth-apparaat los te koppelen.Het systeem start de koppelprocedure opnieuw. Houd de knop AFSPLEN/PAUZEREN 3 Seconden ingedrukt. Bluetooth Sync LED knippert snel in rood en blauw.

VOLUMEKNOP

U kunt deze knop draaien om het volumeniveau te verhogen of te verlagen, de blauwe LED knippert bij het draaien. Zodra het niveau de boven- of ondergrens bereikt, pauzeert de blauwe LED.

CONTROLEKNOPPEN

Via het bovenpaneel(Int)kunt u de muziekweergave op het Bluetooth-apparaat bedieren. Met de knop AFSPELEN/PAUZEREN start u de weergave of stopt u het weergaveapparaat. Met de knop Snel vooruit springt u maar de volgende track, en met Snel achefteruit maar de vorige track.

De functies van de afstandsbediening werken alleen op Bluetooth-apparaten met ondersteuning van het AVRCP-profiel. compatibel met systemen met iOS 4.1 of later, Android 1.5 of later en Windows Mobile 5.0 of later.

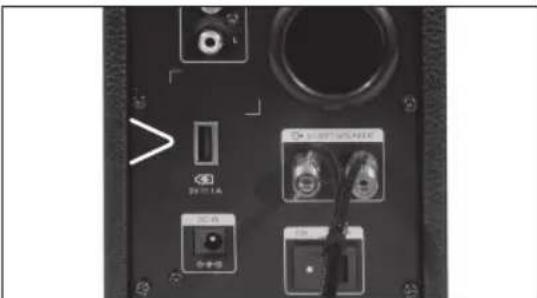

USB-LAADPOORT

Hiermee kunt u uw mediaspeler/telefon opladen via een USB A-interface.Voor informatie over opladen raadpleegt u de handleiding van uw mediaspeler.

Specifications

Versterker
Uitvoervermogen 36 watt RMS
Vermogensverdeling: 18 Watt x2
Harmonische verrorming: < 0,5 %	1 W 1 kHz
Frequentie-response: 30Hz - 20 kHz
Signaal/ruisverhouding: >75 dB
Scheiding: >45 dB
Speakers
Tweeter-type: 1" x 2
Tweeter-vernogen: 10 Watt x2
Bas-type: 3,5"
Bas-vernogen 20 Watt x2
Aansluitingen
Uitvoer: Terminal-aansluitingen
Ingang: 10 Watt x2
Bas-type: 2RCA
Bas-vernogen 20 Watt x2
Bluetooth® Wireless Technology 2.1+EDR (Enhanced Data Rate), A2DP- en AVRCP-profielen
Stroomvoorziening
Stroomvoorziening: System: DC	8 V 2A Stroomadapter: AC 100 V - 240 V ~ 47/63 Hz 1A
USB-kasse:	5V, 1A
USB-verlengkabels worden nicht ondersteund
Niet geschikt voor het opladen van IPads.
Bedrijfs/omgevingstemperatuur:	lager dan 45°C

Veel gestelde vragen

	Oplossingen
Geen geluid - Controller of de audiobron goed werkkt - Controller of de audio- en speakerkabels goed+zijn aangeslo- ten - Controller of het Bluetooth-profiel worden ondersteund en de verbinding correct is
Geen geluid in een of beiden speakers	- Controller of de speakerkabel correct is aangesloten en contro- leur of de bron goed is verbonden.
Storingen hoorbaar bij draaien van de volumeknop	- Schakel eerste de weergavebron uit, en draai de volumeknop hierna meertere keren. Start de weergave en controller.Het storingsgeluid worden veroorzaakt door stof; u verwijdert dit een- voudig door de knop te draaien.
Welke producten worden onderste- und?	- Alle weergaveapparaten met ondersteuning voor Bluetooth- audioprofielen, en analoge aansluiting op PC, notebook, CD/ DVD-speler, mediaspelers met 3,5-mm stereo-uitgang.
Geluid is verrormd	- Controller of het bronbestand in orde is en de bit rate minimaal 192 is voor een betere geluidskwaliteit, probeer een andere track af te spelen om te testen.
Wat is een goede plaatsingslocatie voor het speakersystem?	- Het system is magnetisch afgeschermd en kun dus zonder sto- ringen in de buurt van een LCD TV-monitor worden geplaatst. Plaatsing bij voorkeur links en rechts van de luisteraar, met een gelijke:tussenruimte voor een goed stereo-effect. Plaats het tevens in de buurt van een stopcontact.

Als het probleem blijft bestaan, neem dan contact op met de distributeur of vraag om professioneel advies.

BEOOGD GEBRUIK

Dit apparaat is bestemd voor het ontvangen en weergeven van audio- en videosignalen. Alleen gebruiken op basis van deze instructies. Incorrect gebruik is gevaarlijk en leidt tot verrallen van de garantie. Neem deveiligheidsinstrumentes in acht. Niet buiten gebruiken.

BLUETOOTH

Het Bluetooth-tekstmerk en -logo's�z geeregistreeerde handelsmerken van Bluetooth SIG, Inc. en gebruik van deze merken door PEAQ geschiedt onder licentie. Anderse handelsmerken en handelsnamen zijn eigendom van hun respectievelijke eigenaren.

AFVALVERWERKING

Het logo geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingele

verd. Elektrische en elektronische apparatuur bevatten möglichke gevaarlijke stoffen. Gooi dit apparaat Niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.
