Produkttyp	Aktiver Lautsprecher 2.0
Marke	PEAQ
Modell	PPA100BTW
Ausgangsleistung	36 W RMS (18 W x 2)
Frequenzgang	30 Hz – 20 kHz
Signal-Rausch-Verhältnis	> 75 dB
Klirrfaktor	< 0,5 % bei 1 W, 1 kHz
Lautsprecher	Hochtöner 1" × 2 (je 10 W), Tieftöner 3,5" × 2 (je 20 W)
Konnektivität	Bluetooth 2.1+EDR (Profile A2DP, AVRCP), RCA-Eingang (über 3,5-mm-Adapter)
Stromversorgung	Netzteil 18 V DC, 2 A (AC-Eingang 100-240 V ~ 47/63 Hz)
USB-Ladeanschluss	5 V, 1 A (kompatibel mit Smartphones und Mediaplayern)
Steuerungsfunktionen	Lautstärkeregler, Tasten Wiedergabe/Pause, Vorwärts, Rückwärts, Quellenwahl
LED-Anzeigen	Bluetooth-LED, Line-In-LED, Bluetooth-Sync-LED
Systemstromversorgung	18 V DC, 2 A
Betriebstemperatur	Unter 45 °C
Magnetische Abschirmung	Ja (kann in der Nähe eines LCD-Bildschirms ohne Verzerrung platziert werden)
Sicherheit	Doppelte Isolierung (Klasse II), Spritzwasserschutz, abnehmbares Netzkabel
Pflege und Reinigung	Gerät vom Netz trennen, mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden.
Mitgeliefertes Zubehör	1 Kabel 3,5 mm Stereo – 2 RCA, 1 Netzteil, 1 Verbindungskabel für Lautsprecher, Bedienungsanleitung

Häufig gestellte Fragen - PPA100BTW PEAQ

Wie koppele ich mein Smartphone über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Smartphone. Warten Sie am Lautsprecher, bis die Bluetooth-Sync-LED schnell rot und blau blinkt. Wählen Sie PPA100 BT aus der Geräteliste. Wird ein Code verlangt, geben Sie 0000 ein.

Was tun, wenn der Ton verzerrt ist?

Stellen Sie sicher, dass die Quelldatei nicht beschädigt ist und die Bitrate über 192 kbps liegt. Versuchen Sie einen anderen Titel oder eine andere Audioquelle.

Warum kommt kein Ton?

Stellen Sie sicher, dass die Audioquelle funktioniert und die Kabel (Audio und Lautsprecher) richtig angeschlossen sind. Überprüfen Sie auch, ob die Bluetooth-Profile kompatibel sind (A2DP).

Wie schließe ich eine kabelgebundene Quelle an?

Schließen Sie das mitgelieferte Kabel 3,5 mm Stereo – 2 RCA an die RCA-Ausgänge Ihres Players an. Drücken Sie die SOURCE-Taste, bis die Line-IN-LED leuchtet.

Was tun, wenn ein Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie, ob das Verbindungskabel zwischen den Lautsprechern richtig eingesteckt ist (rot an rot, schwarz an schwarz). Stellen Sie auch sicher, dass die Quelle korrekt angeschlossen ist.

Wo sollten die Lautsprecher für einen guten Stereoklang platziert werden?

Platzieren Sie die Lautsprecher rechts und links von Ihrer Hörposition im gleichen Abstand. Dank der magnetischen Abschirmung können Sie sie ohne Verzerrungsrisiko in der Nähe eines LCD-Bildschirms aufstellen.

Wie wechsle ich das verbundene Bluetooth-Gerät?

Schalten Sie Bluetooth auf dem aktuell verbundenen Gerät aus. Halten Sie am Lautsprecher die Taste Wiedergabe/Pause für 3 Sekunden gedrückt. Die Sync-LED blinkt schnell rot und blau, um eine neue Kopplung zu starten.

Was bedeutet das Blinken der LEDs?

Die Bluetooth-Sync-LED, die schnell rot und blau blinkt, zeigt an, dass die Kopplung läuft. Nach erfolgreicher Kopplung blinkt sie alle 5 bis 6 Sekunden blau. Die Line-IN-LED leuchtet im Kabelmodus dauerhaft.

Wie verwende ich den USB-Ladeanschluss?

Schließen Sie Ihr Smartphone oder Ihren Mediaplayer an den USB-Anschluss auf der Rückseite des rechten Lautsprechers an (Ausgang 5 V, 1 A). Bitte lesen Sie im Handbuch Ihres Geräts nach, wie es aufgeladen wird. Beachten Sie, dass der Anschluss keinen iPod laden kann.

Was tun bei statischem Rauschen beim Drehen des Lautstärkereglers?

Schalten Sie die Audioquelle aus, drehen Sie dann den Lautstärkeregler mehrmals in beide Richtungen. Schalten Sie die Quelle wieder ein und überprüfen Sie es. Das Rauschen wird meist durch Staub verursacht und verschwindet nach dieser Maßnahme.

BEDIENUNGSANLEITUNG PPA100BTW PEAQ

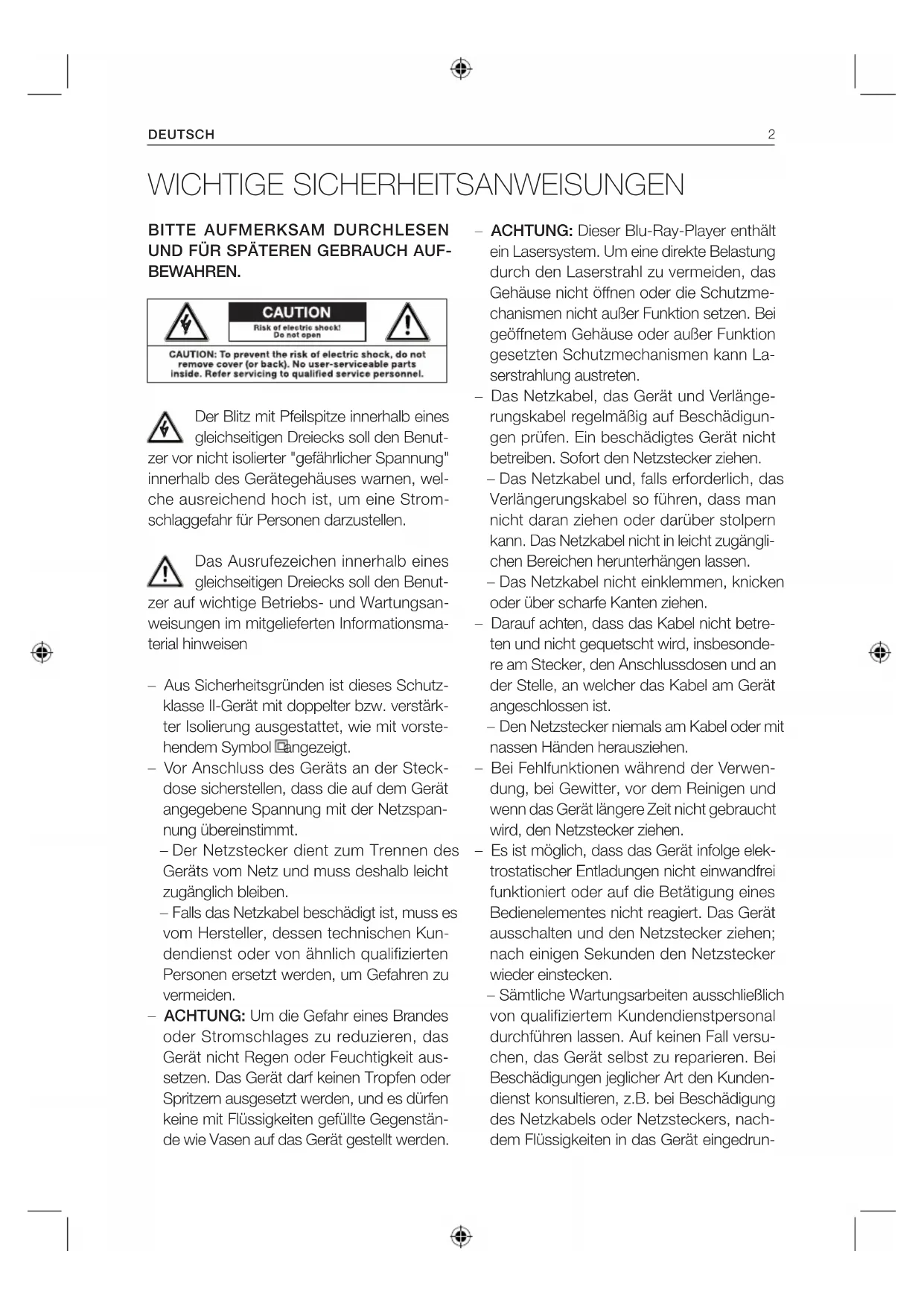

WICHTIGE SICHERHEITSANWEISUNGEN

BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen

Aus Sicherheitsgründen ist diese Schutzklasse II-Gerät mit doppelter bzw. verstärkter Isolierung ausgestattet, wie mit vorstehendem Symbol fangezeit.

Vor Anschluss des Gerats an der Steckdose sicherstellen, dass die auf dem Gerat angegebene Spannung mit der Netzspannung übereinstimmt.

• Der Netzstecker dient zum Trennen des Gerats vom Netz und muss deshalb weniger zugänglich bleiben.

• Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder vonähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

• ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerätarf kein Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllte Gegenstände wie Vasen auf das Gerät gestellt werden.

• ACHTUNG: Dieser Blu-Ray-Player enthalt ein Lasersystem. Um eine direkte Belastung durch den Laserstrahl zu vermeiden, das Gehäuse nicht öffnen oder die Schutzmechanismen nicht außer Funktion setzen. Bei geöffnetem Gehäuse oder außer Funktion gesetzten Schutzmechanismen kann Laserstrahlung austreten.

Das Netzkabel, das Gerät und Verlangerungskabel regelmäß auf Beschädigungen prufen. Ein beschädigtes Gerät nicht betreiben. Sofort den Netzsteckerziehen.

• Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daranziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zuganglichen Bereichen herunterhängen halten.

• Das Netzkabel nicht einkommen, knicken oder über scharfe Kantenziehen.

• Darauf achten, dass das Kabel nicht betreten und nicht gequetscht wird, insbesondere am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist.

Den Netzstecker niemals am Kabel oder mit nassen Händen Herausziehen.

• Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Gerät langere Zeit nicht gebraucht wird, den Netzsteckerziehen.

• Es ist möglich, dass das Gerät infolge elektrostatischer Entladungen nicht einwandfrei Funktioniert oder auf die Betätigung eines Bedienelementes nicht reagiert. Das Gerät ausschalten und den Netzsteckerziehen; nach einigen Sekunden den Netzstecker wieder einstecken.

• Sümmtliche Wartungsarbeiten ausschließlich von qualifizierten Kundendienstpersonal durchführten halten. Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nach dem Flüssigkeiten in das Gerät eingedrun

gen oder Gegenstände hineingefallen sind, das Gehäuse beschädigt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß Funktioniert oder fallen geleassen wurde.
- Nach Abschluss jeglicher Wartungs- oder Reparaturarbeiten an diesen Produkt den Servicetechniker bitten, Sicherheitskontroll auszufahren, um festzustellen, ob dass das Produkt in einwandfreiem Betriebszustand ist.
-AusschlieBlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehor verwenden. Entspruchend den Angaben in dieser Gebrauchsanw eisung montieren.
- Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen, Einbauschränken o. ä. aufstellen.
Die Luftzirkulation nicht durch Abdecken der Luftungsöffnungen mit Gegenständen wie Zeitungen, Tischüchern, Vorhängen, usw. behindern. Keine Gegenstände in das Gerä einstecken.
- Keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät stellen.
- Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können herunterfallen und Sach- und/oder Personenschäden verursachen.
- Nicht in der Höhe von Wärmequellen wie z.B. Heizkörpmn, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständner) aufstellen.
- Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da dadurch das Gerät umstürzen kann.
- Das Gerät nicht verschieben oder bewegen, während es eingeschaltet ist.
Die Oberfläche des Gerätes nicht mit scharfen oder harten Gegenständen berühren, andrücken oder reiben.
- Das Gerät nicht von kalten in warme Umgebungen und umgekehrt bringen. Konden

sation kann zur Beschädigung des Gerätes und elektrischer Bauteile führen.

• Für Geräte mit Kopfhöreranschluss: GEFAHR! Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädigungen führen. Wenn Sie über längerere Zeit laute Musik horen, kann Ihr Hörvermögen beeinträchtigt werden. Eine angemessene Lautstärke einstehen.
• Für Geräte mit USB-Funktion: Bei Funktionstörungen zum Rückstellenden des Gerätes die USB-Einheit vom Gerät entfernen.
• Für Geräte mit USB-Funktion: Falls ein USB-Speichermedium in Folge von elektrostatischen Entladungen und kurzzeitigen Überspannungen nicht Funktioniert, das Speichermedium vom Gerät entfern.
• Für Geräte / Zubehör mit Batteriebetrieb:
• ACHTUNG! Explosionsgefahr bei nicht ordnungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Types ersetzen. Auf richtige Polarität achten.
• Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigigen Hitze durch Sonneneinstahrung, Feuer o.a. aussetzen. Vor mechanischen Erschütterungen schützen. Trocken und sauber halten. Von Kindern fernenhalten.
• Batterien nicht öffnen, auseinandernehmen, aufschneiden oder kurzschreiben. Alte und neue Batterien nicht zusammen verwenden.
• Fachgerecht entsorgen. Bei der Entsorgung von Batterien Umweltspekte beachten. Nicht mit dem Haushaltsmull entsorgen.
  Die Sicherheits- und andere Hinweise auf der Batterie oder deren Verpackung beachten.

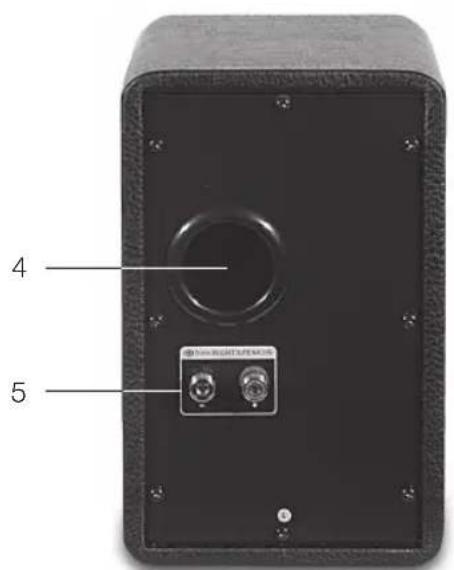

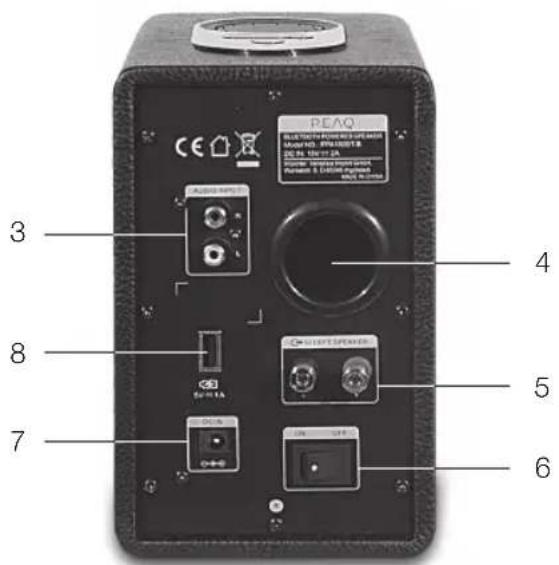

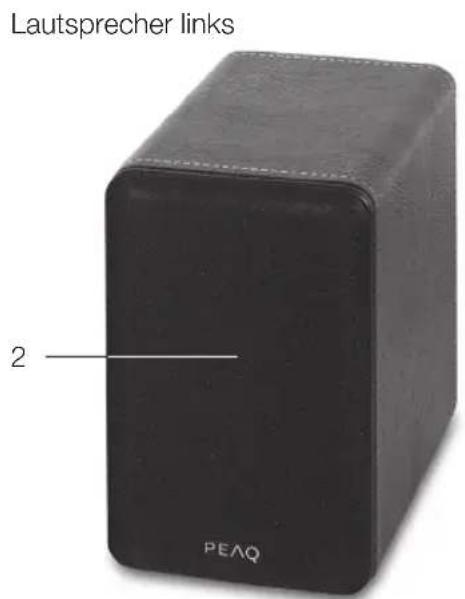

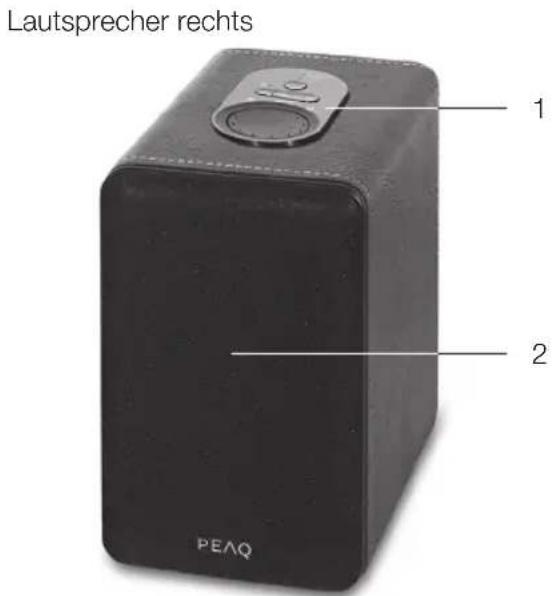

Hauptheit

1 Bedienfeld
2 Lautsprechergitter
3 Audio-Eingang
4 Bassreflextunnel

5 Verbindungsklemmen
6 Ein-/Ausschalter
7 DC-Netzanschluss
8 USB-Ladeanschluss

Zubehör

1x 3,5-mm-Stereo-2-RCA-Kabel

1xNetzteil

1x Lautsprecherkabel

1x Gebrauchsanweisung

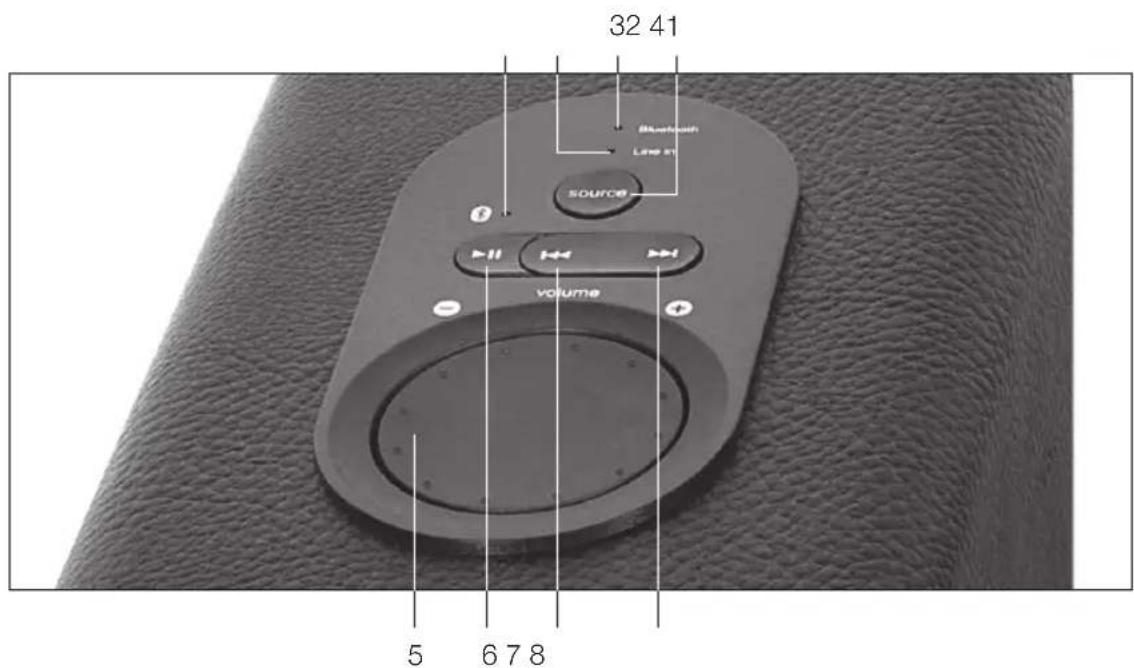

Bedienfeld

1 Bluetooth Sync LED
2 Eingangs-LED
3 Bluetooth-LED
4 Eingangsquellen-Wahlschalter

5 Master-Lautstärke
6 Wiedergabe/Pause
7 Zurückspulen
8 Vorspulen

Sicherheitsanmerkung

Wichtige Sicherheitsanweisungen.itte auf- merksam durchlen und fur späteren Gebrauch aufbewahren.

WARNING: SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR

Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter

"gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen und Tiere darzustellen.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf wichtige Be

triebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen.

Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät keinen Spritzern oder Feuchtigkeit aussetzen. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.

Anschlüsse

LAUTSPRECHER

Das goldfarbene Lautsprecherkabel an den ROTEN Anschluss, und das silberfarbene Lautsprecherkabel an den SCHWARZEN Anschluss anschließen.

STROMVERSORGUNG

Das mitgelieferte Netzteil an den DC-Netzanschluss am rechten Lautsprecher anschreiben.

Das Netzteil an eine Steckdose anschlieben.
Den Schalter auf der Geräterückseite auf ON stellen.

Anschlussquellen

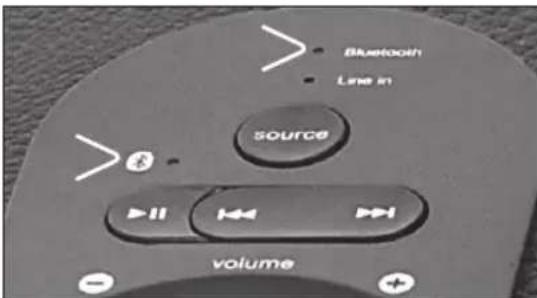

BLUETOOTH-QUELEN

1. Die Bluetooth-LED leuchtet blau, und die Paarungssequenz beginnt nach 10 Sekunden, wobei die Bluetooth-Sync-LED Schnell im Wechsel zwischen rot und blau blinkt. Der Bluetooth-Modus ist die Standard-Eingangsquelle. Die Paarungssequenz beginnt nach 10 Sekunden. Das System erkennt zuvor gepaarte Geräte innerhalb der ersten 10 Sekunden.

Mit Bluetooth-Musikgeräten paaren (diesen Schritt überspringen, wenn das Gerät Ihr Musik gerät bereits erkannt hat)

IPHONE, IPAD ODER IPOD

Die Einstellungssite des Gerätes aufrufen (EINSTELLUNGEN) > ALLGEMEIN auswahlen > BLUETOOTH aktivieren > PPA100BT auswahlen.

ANDROID PHONE

Die Einstellungssite des Android Phone aufrufen (EINSTELLUNGEN) > BLUE-TOOTH aktivieren > PPA100BT auswahlen.

ANDERE

Die Betriebsanleitung des jeweiligen Gerätes durchlesen (bei Aufforderung den Paarungscope "0000" eingeben).

HINWEIS: Nach erfolglicher Paarung blinkt die Bluetooth-LED alle 5 bis 6 Sekunden einmal.

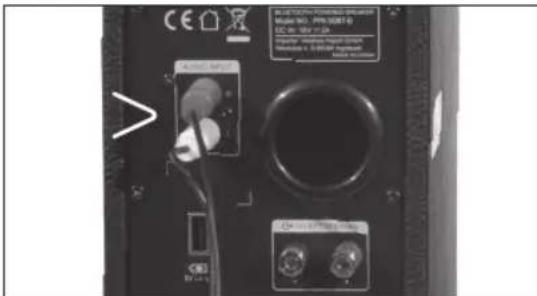

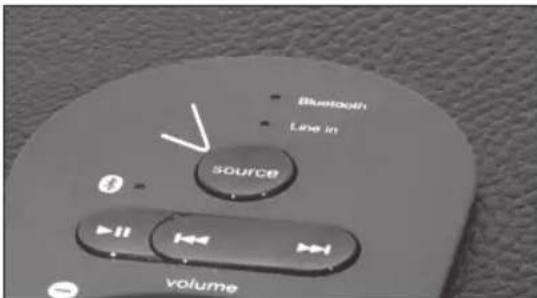

QUELEN MIT KABELANSCHLUSS

Das Wiedergabegerät mit dem im Lieferumfang befindlichen Kabel (rot, weiß) an die RCA-Eingänge anschließen. Diese befinden sich an der Rückblende des rechten Lautsprechers.

Auf die SOURCE-Taste drücken; die Eingangs-LED leuchtet auf. Das System ist nun bereit zum Empfang von Audiosignalen des Wiedergabegerates über die Kabelverbindung.

Bedienung

WECHSEL DES BLUETOOTH-WIEDERGABEGERATES

Einfach das Bluetooth-Signal des ersten Wiedergabegerätes ausstellen. Zum Trennen des bisherigen Bluetooth-Gerätes die Wiedergabetaste eine Sekunden gedrück halten. Das System startet erneut die Paarungssequenz. Die PLAY/PAUSE-Taste 3 Sekunden gedrück halten. Die Bluetooth-Sync-LED blinkt schnell im Wechsel zwischen rot und blau.

LAUTSTÄRKEREGLER

Kann zum Erhöhen oder Reduzieren der Lautstärke gegreht werden; beim Drehen blinkt die blaue LED. Beim Erreichen einer der Grenzwerte erlischt die blaue LED.

BEDIENELEMENTE

Auf dem Bedienfeld kann die Musikwiedergabe auf dem Bluetooth-Gerät gesteuert werden. Mit der PLAY/PAUSE-Taste die Wiedergabe am Wiedergabegerät starten oder anhalten. Mit der Tastes zum Vorspulen zum nachsten Titel, mit der Tastes zum Zurückspulen zum vorherigen Titel springen.

Die Fernbedienungsfunktionen Funktionieren nur mit Bluetooth-Geräten mit AVRCP-Profil-Unterstützung. Kompatibel mit iOS 4.1 oder höher, Android 1.5 oder höher, und Windows Mobile 5.0 oder höheren Systemen.

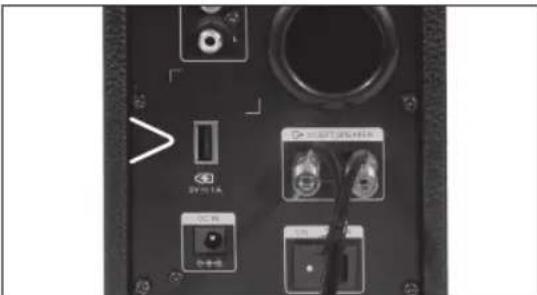

USB-LADEANSCHLUSS

Wiedergabegeräte/Handys konnen über die USB-A-Schnittstelle aufgeladen werden. Zur Auswahr der Lademethode die Gebrauchsanleitung des Wiedergabegerätes beachten.

Technische Daten

Verstärke
Ausgangsleistung 36 Watt RMS
Leistungsverteilung: 18 Watt x2
Harmonische Verzerrung: < 0,5 %	1 W 1 kHz
Frequenzgang: 30Hz - 20 kHz
Signal-Rauschabstand: > 75 dB
Trennung: > 45 dB
Loutsprecher
Hochtontreiber-Typ: 1" x 2
Hochtöner-Nennleistung: 10 Watt x2
Basstreiber-Typ: 3,5"
Bass-Nennleistung: 20 Watt x2
Schnittstellen
Ausgänge: Verbindungsklemmen
Eingänge: 10 Watt x2
Basstreiber-Typ: 2RCA
Bass-Nennleistung: 20 Watt x2
Bluetooth®Wireless-Technologie 2.1+EDR (Enhanced Data Rate), A2DP und AVRCP-Profile
Leistung
Stromversorgung: System: DC 18 V 2A Netzteil: AC 100 V - 240 V ~ 47/63 Hz 1A
USB-Daten:	5V, 1A
USB-Verlängerungskabel werden nicht unterstützt
Nicht zum Aufladen von IPads geeignet.
Betriebs-/Umge-bungstemperatur:	unter 45°C

Häufig gestellte Fragen (FAQ)

	Lösungen
Kein Ton - Audioquelle auf Funktion kontrollieren - Audio- und Lautsprecherkabelverbindungen kontrollieren - Prüfen, ob das Bluetooth-Profil darüber wird und die Ver- binding erfolgreich erstellt wurde
Ein oder mehrere Laut- sprecher ohne Ton	- Lautsprecherkabel auf richtig Anschluss prüfen, und sicherstellen, dass die Eingangsquelle erfolgreich ange- schlossen wurde.
Beim Drehen des Laut- stärkereglers ertönt ein statischer Klang	- Zuerst das Wiedergabegerät ausschalten, danach den Lautstärkeregler mehrmals drehen. Die Wiedergabe erneut starten und beobachten. Der statische Klang ist staubbe- dingt; zum Entfernen des Staubes einfach den Lautstärke- regler drehen.
Welche Produkte wer- den Unterstützung?	- Wiedergabegeräte mit Unterstützung von Bluetooth-Au- dioprofilen und analoger Verbindung zum PC, Notebook, CD/DVD-Player, Wiedergabegeräte mit 3,5-mm-Stereo- Ausgangbuchse.
Verzerrter Klang	- Sicherstellen, dass die Quelldatei nicht beschädigt ist, und dass für eine bessere Tonqualität die Bitrate über 192 liegt; versuchen, einen anderen Titel wiederzugegeben.
Wo sollte这些东西 Lautsprechersystem aufgestellt werden?	- Aufgrund der magnetischen Abschirmung kann es in der Näre eines LCD-TV-Gerätes aufgestellt werden, ohne dass es zu Verzerrungen kommt. Das System vorzugswise links und rechts vom Hörer bei gleichem Abstand zwecks Ste- reoeffekt aufstellen. Außerdem sollen für den Betrieb eine AC-Steckdose in der Höhe sein.

Wenn das Problem fortbesteht, wenden Sie sichitte an ihren Handler oder holen professionellen Rat ein.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Gerät ist zum Empfang und Wiedergabe von Audio- und Videosignalen vorgesehen. Das Gerät ausschließlich gemäß diesen Anweisungen verwenden. Unsachgemäß Verwendung ist gefährlich und führt zum Verlust jeglicher Garantieansprüche. Beachten Sie die Sicherheitshinweise. Nicht im Freien verwenden.

BLUETOOTH

Die Bluetooth-Wortmarke und die Logos sind eingetragene Warenzeichen von Bluetooth SIG, Inc. Jede Verwendung dieser Marken durch PEAQ erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

ENTSORGUNG

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Eletro- und Elektronik-Alt

geräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgeführende Stoffe enthalten. Dieses Gerät nicht im unsortingen Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die örtlichen Behörden.
