Shadow Fox - Speelgoed CARRERA - Gratis gebruiksaanwijzing en handleiding

Type de produit	Radiografisch bestuurde auto
Marque	Carrera
Modèle	Shadow Fox
Catégorie	Speelgoed
Alimentation du véhicule	Oplaadbare lithium-ion accu (inbegrepen)
Alimentation de la télécommande	9V batterij (niet oplaadbaar, inbegrepen)
Chargeur	Geschikte lader voor Li-Ion accu (inbegrepen)
Vitesse maximale	20 km/u
Modes de conduite	Snel (fast) en Training (slow)
Fréquences disponibles	A, B, C (tot 3 voertuigen tegelijk)
Fonctions de la télécommande	Vooruit/achteruit (linker joystick), links/rechts (rechter joystick), turboknop
Portée	Niet gespecificeerd, gebruik antenne volledig uitgetrokken
Âge recommandé	Niet gespecificeerd, maar afgeraden voor kinderen jonger dan 36 maanden (kleine onderdelen)
Entretien et nettoyage	Reinigen met een droge doek, geen agressieve oplosmiddelen gebruiken
Précautions d'usage	Niet gebruiken op gras, water, sneeuw, zand; vermijd stoten en hoogtes >15 cm; niet gebruiken onder hoogspanningslijnen of bij onweer
Garantie	24 maanden vanaf aankoopdatum (voorwaarden van toepassing)
Pièces détachées	Beschikbaar op carrera-rc.com
Poids	Niet gespecificeerd
Dimensions	Niet gespecificeerd

Veelgestelde vragen - Shadow Fox CARRERA

Wat te doen als het voertuig niet rijdt?

Controleer of de schakelaar van het voertuig en de afstandsbediening op ON staan. Zorg ervoor dat de accu van het voertuig is opgeladen en dat de 9V-batterij van de afstandsbediening correct is geplaatst.

Hoe laad ik de accu van het voertuig op?

Sluit de accu aan op de meegeleverde lader en steek de lader in een stopcontact. Het rode lampje geeft aan dat er wordt opgeladen, het groene lampje geeft aan dat de accu vol is. Laat de accu 20 minuten afkoelen voordat u deze opnieuw oplaadt.

De afstandsbediening werkt niet, wat controleren?

Controleer of de 9V-batterij is geplaatst met de juiste polariteit. Zorg ervoor dat de kanalen (A/B/C) van het voertuig en de afstandsbediening overeenkomen. Trek de antenne van de afstandsbediening volledig uit.

Het voertuig trekt naar links of rechts, hoe corrigeren?

Gebruik het afstelonderdeel onder het voertuig om de richting aan te passen en de afwijking te compenseren.

Kan ik het voertuig op gras of in water gebruiken?

Nee, gebruik is verboden op gras, gazon, water, plassen, sneeuw en zand. Deze oppervlakken kunnen de motor of elektronica beschadigen.

Wat is het bereik van de afstandsbediening?

Het bereik is niet gespecificeerd, maar het wordt aanbevolen om de antenne volledig uit te trekken en interferenties te vermijden door verschillende frequenties te gebruiken.

Hoe interferenties met andere voertuigen vermijden?

Zorg ervoor dat elk voertuig een andere frequentie gebruikt (A, B of C). Rijd niet in dezelfde zone als een andere gebruiker dezelfde frequentie gebruikt.

Het voertuig stopt na een paar minuten, is dat normaal?

Ja, als het voertuig 30 minuten stilstaat, schakelen de controller en het voertuig automatisch uit. Om opnieuw te gebruiken, zet u de ON/OFF-schakelaar op OFF en dan weer op ON.

Welke snelheidsstanden zijn beschikbaar?

U kunt kiezen tussen de snelle stand (maximale snelheid 20 km/u) en de trainings stand (lagere snelheid) via de ON/OFF-schakelaar van het voertuig.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn beschikbaar op de website carrera-rc.com onder de rubriek Service.

GEBRUIKSAANWIJZING Shadow Fox CARRERA

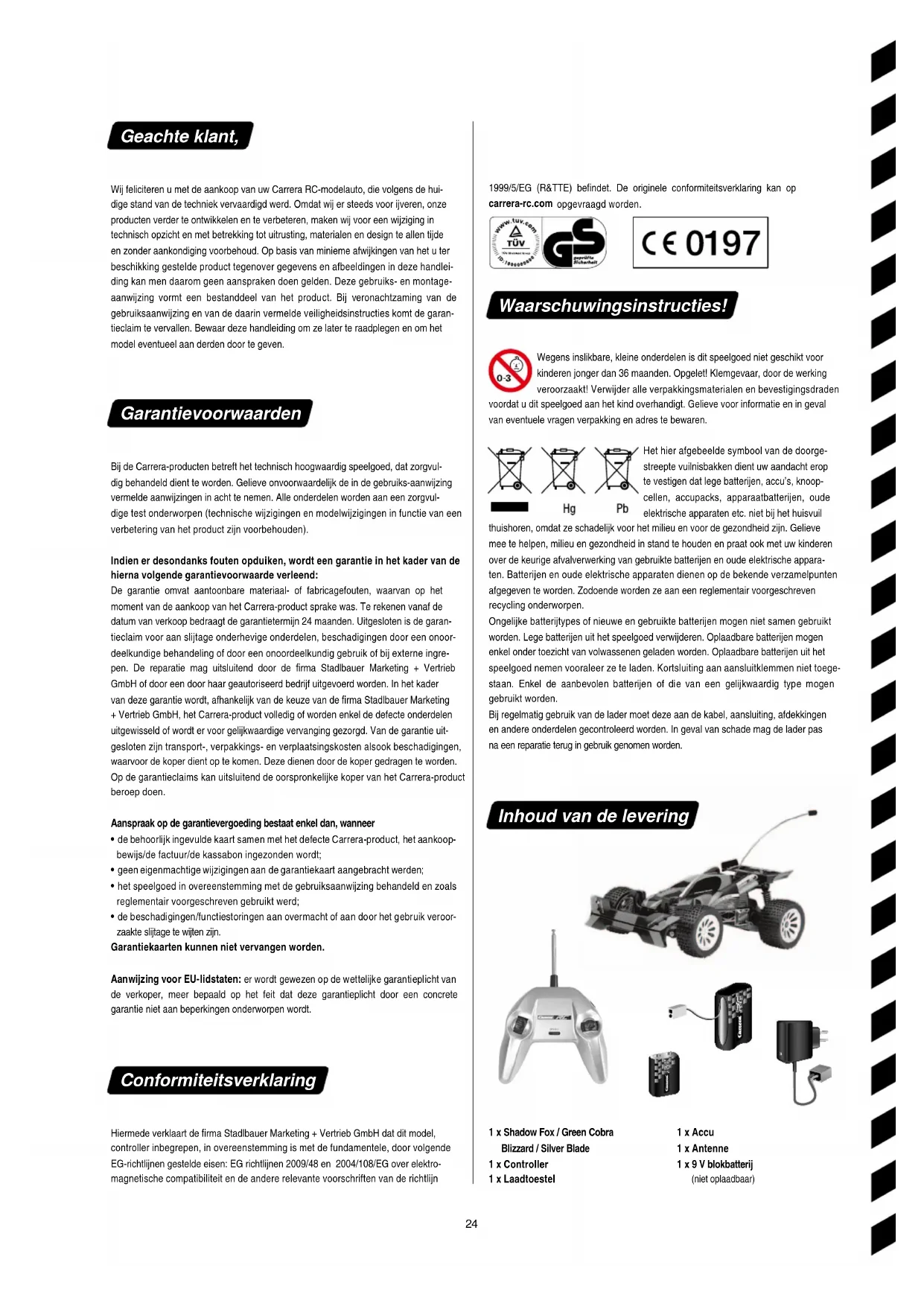

Montage- en gebruiksaanwijzing 24

Technische en door het design bepaalde wijzigingen voorbehonden

Wij feliciteren u met de aankoop van uw Carrera RC-modelauto, die volgens de huidige stand van de techniek vervaardigd werk. Omdat wij er steeds voor ijveren, once producten verder te ontwikkelen en te verbeteren, makewij voor een wijziging in technisch opzicht en met betrekking tot ultrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product gegenover gegevens en afbeeldingen in deze handleiding kan men.daarom geen aanspraken doen gelden.Deze gebruils- en montageaanwijzing vomt een bestandeel van het product. Bij veronachtzaming van de gebruksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garantieclaim te verrallen.Bewaar deze handleiding om ze later te raadplegen en om het model eventueel aan derden door te geven.

Garantievoorwaarden

Bij de Carrera-producten betreft het technisch hoogwaardig spelgoed, dat zorgvuldig behandeld dient te worden. Gelieve on voorwaardelijk de in de gebruks-aanwijzing vermdelde aanwijzingen in ache te nemen. Alle onderdelen worden aan een zorgvuldige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product�n voorbehonden).

Indien er desondanks fouten opduiken, worden een garantie in het kader van de hierna volgende garantievoorwaarde verleend:

De garantie omvat aantoonbare materiala/ of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product sprake was. Te rekenen vanaf de datum van verkoop bedraagt de garantietermijn 24 maanden. Uitgesloten is de garantieclaim voor aan slijtage onderhevige onderdelen, beschadigingen door een onoordeelkundige behandeling of door een onoordeelkundig gebruik of bij externe ingrepen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing + Vertrieb GmbH of door een doorhaar geauthoriseerd bedrijt uitgevoerd worden. In het kader van deze garantie wordt, afhankelijk van de keuze van de firma Stadlbauer Marketing + Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderden uitgewisseld of wordt er voor gelijkwaardige verrangings gezorgd. Van de garantie uitzegasloten zijn transport-, verpakkings- en verplaatsingskosten alsook beschadigingen, waarvoorde koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke koper van het Carrera-product beroep doeen.

Aanssprak op de garantievergoeding bestaat enkel dan, wanner

• de behoorlijk ingevulde kaart samen met het defecte Carrera-product, het aankoop-bewijs/de factuur/de kassabon ingezonden worden;
• geen eigenvachtige wijzigingen aan de garantiekaart aangebrachte werden;
• het spelgoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreiben gebruikt werden;
• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroorzaakte slijtage te wijtenহ.

Aanwijzing voor EU-lidstaten: er worden gewezen op de wettelijkke garantieplicht van de verkoper,meer bepaald op het feit dat deze garantieplicht door een concrete garantie Niet aan beperkingen onderworpen worden.

Conformiteitsverklaring

Hiermede verkaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegren, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektron magnetische compatibiliteit en de andere relevante voorschriften van de richtlijn

1999/5/EG (R&TTE) befind. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden.

Waarschuwingsinstructies!

Wegens inslkBare, kleine onderdelen is dit speelgoed nicht geschikt voor kinderenjonger dan 36 maanden. Opgelet! Klemgevaar, door de werkig veroorzaakt! Verwijder alle verpakkingsmaterialen en bevestigedsdraten

voordat u dit spelgoed aan het kind overhandigt. Gèleve voor informatie en in geval van eventuele vragen verpakking en adres te bewaren.

Het hier afgebeelde symbool van de doorgestreepte vulnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu's, knoop-cellen, accurpacks, apparaatbatterijen, oude elektrische apparaten etc. Niet bij het huisvuil

thuishoren, sondern ze schadelijk voor het milieu en voor de gezondheid zich. Gelinge mee te helpen, milieu en gezondheid in stand te honden en praat ook met uw kinderen over de keurige afvalverwerking van gebruike batterijen en oude elektrische apparaten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen.

Ongelijke batterijtypes of neue en gebruekte batterijen mogen Niet samen gebruikt worden. Lege batterijen uit het spellegood verwijderen. Oplaadbare batterijen mogen enkel onder toezicht van volwassenen geladen worden. Oplaadbare batterijen uit het spellegood nemen vooraleer ze te laden. Kortsluiting aan aansluitklemmen Niet toegestaan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden.

Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden.

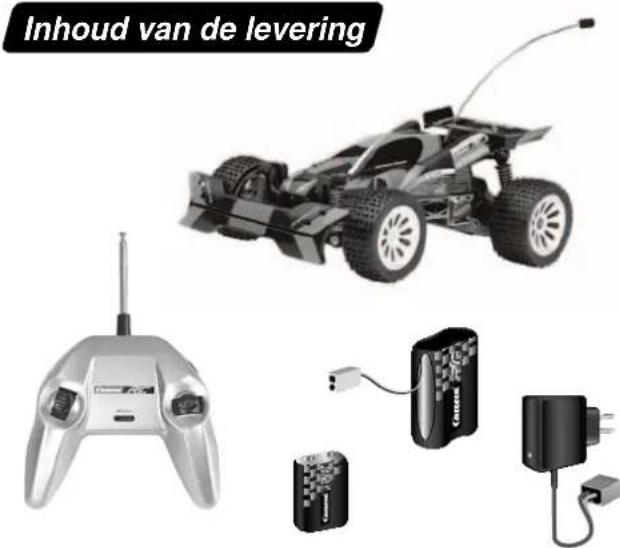

1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1 x Controller 1 x Laadtoestel

1xAccu
1 x Antenne
1x9Vblokbatterij (nietoplaadbaar)

Veiligheidsbepalingen

Een Carrera RC-voerluig is een op afstand bestuurde, met speciale rijdaccu's bediende modelauto. Enkel de originele Carrera RC li-ion-accu's mogen gebruikt worden.

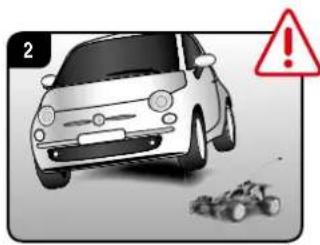

Het Carrera RC-voertuig is uitsluitend voor hobbydeleinden ontworpen en mag uitsluitend op waaroor voorzijene parcours enplaatsen bestuurd worden. OPGELET! Gebruik het Carrera RC-voertuig Niet in het wegverkeer.

Bestuur de auto ook Niet onder hoogspanningsleidingen of zendmasten of bij onweer! Atmosferische storingenkunnen tot een functiestoring leiden. Gelinge bij grote temperatuurverschillenuitten bewaarplaatens en plaats van gebruik te wachten tot het voertuig geacclimatiseerd is, om vorming van condenswater en de waaruitresultende functiestoringen te vermijden.

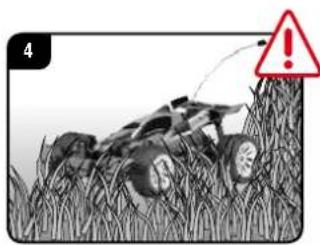

Gebruik dit product nooit op grasvlakten. Gras, dat vast korn't te zitlen, kan de draaiing van de as hinderen en de motor verhitten. Met een Carrera RCvoertuig moogen er geen goederen, personen of dieren vervoerd worden.

Bestuur het Carrera RC-voertuig nooit bij regen of sneeuw in de open lustc. Het voertuig mag Niet door water, plassen of sneeuw rijden en moet droog worden bewaard.

Gebruik het voertuig nooit in de nabijheid van rivieren,vijvers of meren opdat het Carrera RC-voertuig Niet in het water vait. Vermijd het rijden op tranjecten die uitsluitend uit zand要比aan.

Stel het Carrera RC-voertuig Niet bloot aan direct zonlicht. Om oververhitting van het elektronisch systeme in het voertuig te vermijden要去en bij een temperatuur van meer dan 35^ regelmatig korte rustpauzes worden ingelegd.

Zet het voertuig alsijd met de hand op de grond neer. Worp het voertuig nooit al staande op de vloer.

Vermijd prongen van schansen of bor-dessen, die hoger zijn dan 15 cm.

Wees voorzichtig met het uiteinde van de antennene, gevaar voor verwondingen!

Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model.

Om te vermijden dat het Carrera RC-voertuig met storingen in het besturingsystem en daardoor oncegontroleerd rijdt, dienen de batterijen van de controller en van de voertuigaccu op een fouloze laadtoestand gecontroleerd te worden.

De correcte montage van het Carrera RC-voertuig moet steeds voor en na iedere rit gecontroleerd worden. Eventu-eel schroeven en moeren vaster aan-draaien.

Aanbrengen van de antenne

De antennekabel door het antennebuisje leiden en dit aan het Carrera RC-voertuig bevestigen.

Het uiteinde van de antennekabel met een van de Carrera RC-stickers van het vel met de logo's borgen.

Opladen van de accu

Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindingsstuk en de aansluitingussen accu en laadtoestel zich zodanig vervaardig, dat een verkeerde polanteit uitsgesloten is. Sluit het laadtoestel op een energiebron aan. Als de accu correct aangesloten werden en het oplaadproces normala plaatsvindt, is het rode LED-lampje constant verlicht. Wanner de accu volledig opgeladen is, schakelt het rode LED-lampje maar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-voertuig geinstalleerd worden en is nu kaar om te rijden. De accu要去 na gebruik minimum 20 minutes afkoelen, voor hij weer volledig mag worden geladen. Een nietnachteming van deze pauze kan leiden tot aan defecte accu.

Aanbrengen van de accu

Verwijder met een schroevendraaier het deksel van het accuvak bij het Carrera RCvoertuig.

Verbind het kabeluiteinde van het Carrera RC-voerluig met dat van de accu. Accu inleggen.Deksel met een schroevendraier dichtschroeven.

Plaatsen van de 9 V blokbatterij

Schroef het deksel van het batterijvak van de controller open en leg de 9 V blokBatterij in.

Let bij het aanbrengen van het 9 V-blok op de juiste polariteit. Schroef het deksel met een schroevendraier waar zicht.

Nu kan de rit beginnen

Zorg ervoor dat er in uw actieradius niemanddezelfde frequentie gebruikt.

Om dit te vermijden en uw Carrera RCvoertuig daardoor op de con troller kan reageren, zorgt uervoor dat bij het voertuig en bij de controllerdezelfde frequentie (A/B/C) ingesteld is.

Het gebruik van verschillende frequen-tiekanalen maakt het möglichk dat er 3 voertuigen geleijktijdig konnen rijden.

Controllerantenne helemaal uittrekken.

Carrera RC-voertuig door middel van schakelaar "ON/OFF" inschaken. Het Carrera RC-voertuig heb 2 spel-heden. Bij de schakelaar "ON/OFF" kan ook maar de "Training" of "Indoor" modus omgeschakeld worden.

Instelling van de stuurinrichting
Indienijdens de werkung van het Carrera RC-voertuig blijdt het voertuig maar rechts of waar links neigt, kan door de op de tekening terug te vinden instelschakelaar de rijstrook gecorrigeerd worden.

Opgelet, dit voertuig haalt snelheden tot 20km / h .Gelieve te oefenen op een vrijie plaats met minimum 2.5x2.5 meter oppervlak.Gelieve bij de eerste keer de gashendel slechts voorzigte bedieren.Gelieve bij de eerste rijoeifeningen absluut de trainingsmodus (Slow) to gebruiken.

Eerst oefenen!

Bouw met veiligheidsdriehoeken, blikjes of dergelijk een Carrera RC-race-circuit op een grote en vrijie plaats. Defundamentele besturingstechniek bij het rijden met een Carrera RC-voertuig bestaat erin, op rechte stukken snel te rijden en in de bochten at te remmen.

• Maximaal 2 accu's direct na elkaar leeg rijden. Na 2 accuvillingen moet er absolut een rustpauze van ongeveer 20 minuten worden ingelegd.
  Permanent gebruik van de motor vermijden.
• Als het voertuig zichzelfeermaals kort na elkaar vanzelfuitschakelt is de accu leeg. Gelinge de accu te laden.
• Na 30 minutes stilstand worden controller en voertuig automatisch uitgeschakkeld. Om het voertuig opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend waar op ON.
• Voor het uitschakelen na de rit de stappen in omgekeerde volgorde volgen.
• Na de rit de accu uitnemen.
• Het Carrera RC-voertuig na de rit schoonmakers.

Knop High Speed Turbo

De functie "High Speed Turbo" activeert u door op de drukknop aan de rechter controllerzijde te drukken.

Functies van de controller

Full Function

Met de joysticks=kunt u het voertuig in allerichtingen besturen:

Joystick links: vooruit,chteruit

Joystick rechts: links, rechts

Probleemoplossingen

Probleem Oorzaak Op	ossing
Model rijd Niet	Schakelaar op de zender of / en model staat / staan op "OFF" Inschakelen
	Zwakke of helMEAal geen accu in het model Geladen accu inleggen
	De auto is aan een hindernis blijven staan.	De overspanningsbeveiliging heeft de auto uitgeschakeld.De ON/OFF schakelaar aan het voertuig eenmaal op OFF, dan waar op ON schakelen en op een vrijplaats zetten.
	Zwakke accu/batterij in de zender of in het model Geladen accu of batterij ineggen
	Verschillende kanaalkeuze auto en controller	Zelfde kanaalstand kiezen
	De zender werk na 30 minutes automatisch uitgeschakeld.	Om de zender opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitendeer op ON.
	Het voertuig is zeer warm.	Voertuig en controller uitschakenen en het voertuig ongeveer 30 Minutes latent afkoelen.
Geen controle	Het voertuig zich ongewild in beweging. Eerst de zender inschakenen, dan pas het voertuig.
	Zenderantenne met fouten Antenne helMEAal uittrekken
	Een ander RC-model gezruikt bezelfde freiagentie Frequentie wisselen

As u reserveonderdelen nodig heeft vindt u het volledige overzicht van beschikbare onderden op carrera-rc.com in het servicegedeelte.
