Produkttyp	Radiostyrd bil
Märke	Carrera
Modell	Shadow Fox
Kategori	Leksaker
Strömförsörjning	Uppladdningsbart litiumjonbatteri (ingår)
Fjärrkontrollens strömförsörjning	9V-batteri (ej uppladdningsbart, ingår)
Laddare	Laddare anpassad för Li-Ion-batteri (ingår)
Maxhastighet	20 km/h
Körlägen	Snabb (fast) och Träning (slow)
Tillgängliga frekvenser	A, B, C (upp till 3 fordon samtidigt)
Fjärrkontrollens funktioner	Framåt/bakåt (vänster joystick), vänster/höger (höger joystick), turboknapp
Räckvidd	Ej specificerad, använd utfälld antenn
Rekommenderad ålder	Ej specificerad, men avråds för barn under 36 månader (små delar)
Underhåll och rengöring	Rengör med en torr trasa, använd inte aggressiva lösningsmedel
Användningsförsiktighetsåtgärder	Använd inte på gräs, vatten, snö, sand; undvik stötar och höjder >15 cm; använd inte under högspänningsledningar eller vid åskväder
Garanti	24 månader från inköpsdatum (gällande villkor)
Reservdelar	Finns på carrera-rc.com
Vikt	Ej specificerad
Mått	Ej specificerade

Vanliga frågor - Shadow Fox CARRERA

Vad gör jag om fordonet inte kör?

Kontrollera att strömbrytaren på fordonet och fjärrkontrollen är i läge ON. Se till att batteriet i fordonet är laddat och att 9V-batteriet i fjärrkontrollen är korrekt installerat.

Hur laddar jag fordonets batteri?

Anslut batteriet till den medföljande laddaren, anslut sedan laddaren till ett eluttag. Röd lampa indikerar laddning, grön lampa indikerar att batteriet är fullt. Låt batteriet svalna i 20 minuter innan du laddar det igen.

Fjärrkontrollen fungerar inte, vad ska jag kontrollera?

Kontrollera att 9V-batteriet är isatt med rätt polaritet. Se till att kanalerna (A/B/C) på fordonet och fjärrkontrollen stämmer överens. Fäll ut antennen på fjärrkontrollen helt.

Fordonet drar åt vänster eller höger, hur korrigerar jag?

Använd justeringsdelen under fordonet för att justera riktningen och kompensera för avdriften.

Kan jag använda fordonet på gräs eller i vatten?

Nej, användning är förbjuden på gräsmatta, gräs, vatten, pölar, snö och sand. Dessa ytor kan skada motorn eller elektroniken.

Vad är räckvidden på fjärrkontrollen?

Räckvidden är inte specificerad, men det rekommenderas att fälla ut antennen helt och undvika störningar genom att använda olika frekvenser.

Hur undviker jag störningar från andra fordon?

Se till att varje fordon använder en annan frekvens (A, B eller C). Kör inte i samma område om en annan användare använder samma frekvens.

Fordonet stannar efter några minuter, är det normalt?

Ja, om fordonet står stilla i 30 minuter stängs styrenheten och fordonet av automatiskt. För att använda igen, vrid strömbrytaren ON/OFF till OFF och sedan till ON igen.

Vilka hastighetslägen finns tillgängliga?

Du kan välja mellan snabbt läge (maxhastighet 20 km/h) och träningsläge (reducerad hastighet) via fordonets strömbrytare ON/OFF.

Var hittar jag reservdelar?

Reservdelar finns på webbplatsen carrera-rc.com under avsnittet Service.

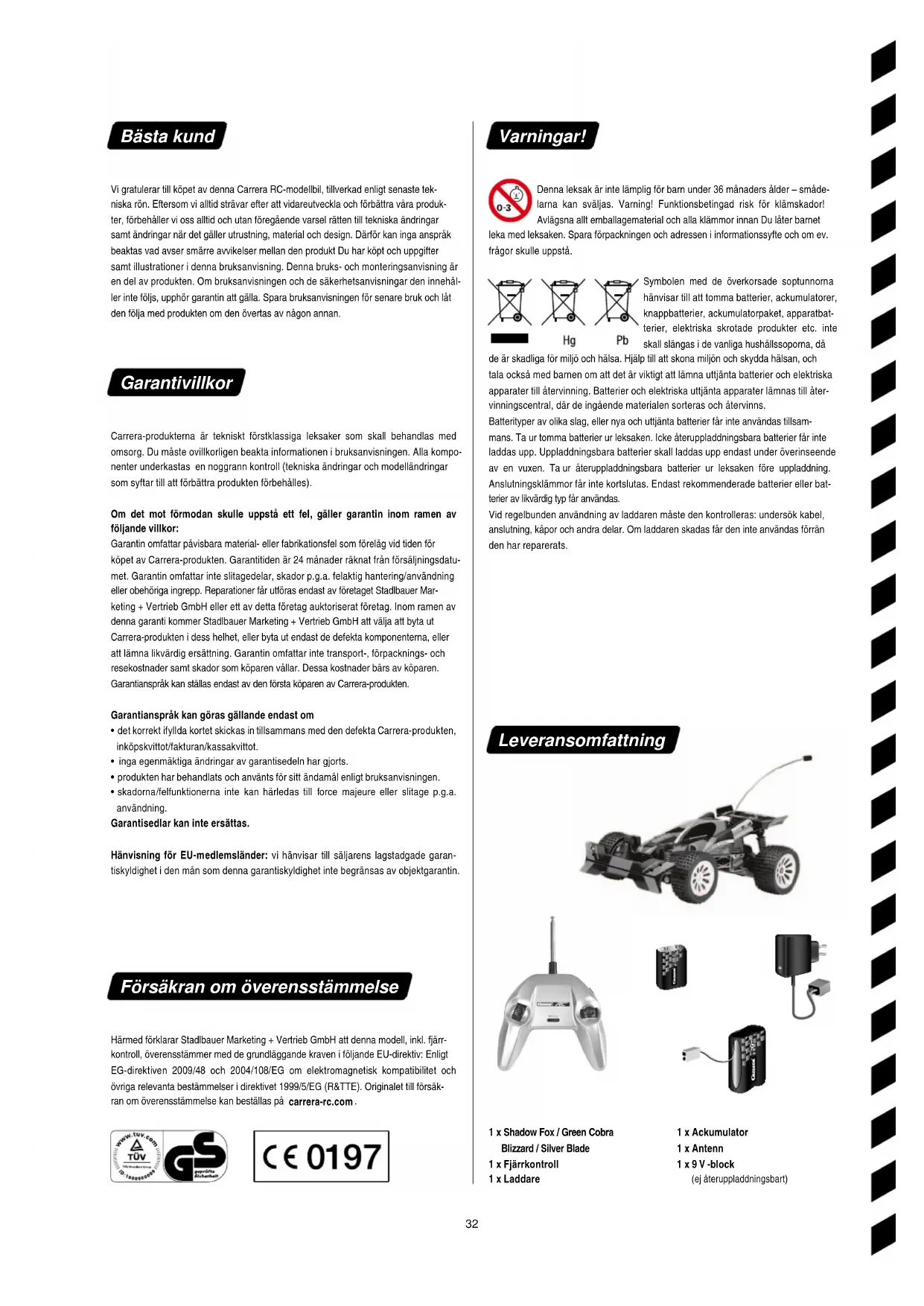

BRUKSANVISNING Shadow Fox CARRERA

Monterings- och bruksanvisning 32

Tekniska och designrelaterade ändringar forbehällna

Vi gratulerar till kopet av denna Carrera RC-modelbil, tilverkad enigt senate tek- niska rön. Eftersom vi alltid stravar after att vidareutveckla och forbattra vara produkter, forbehaller vi oss alltid och utan foregande varsel ratten til teknska andringar somt andringar nara det galler utrusting, material och design. Darfor kan inga ansprak beaktas vad avser smare avvikelser mellan den produit Du har kopt och uppgifter somt ilustrationer i denna braksanvising. Denna braks- och monteringsanvising ar en del av Produkten. Om braksanvisingenenoch de sakerhetsanvisingar den inehaller inte foljs, upphor garantin att galla. Spara braksanvisingen for senare bruk och lat den folja medprodukten om den overtas av nagon annan.

Garantivillkor

Carrera-produkterna ar ekniskt forstklassiga leksaker som skall behandlas med omsorg. Du maste ovillkorligen beakta informationen i braksanvisingen. Alla komponenter underkastas en noggrann kontroll (tekniska andringar och modellandingar som syfar till att forbatra produkten forbehalles).

Om det mot fomodan skulle uppsta ett fel, galler garantin inom ramen av foljande villkor:

Garantin omfattar pavisbara material-ller fabrikationsfel som forelag vid tiden for kopet av Carrera-produkten. Garantitiden ar 24 manader raknat fran forsälningsdatu met. Garantin omfattar inte slitagedelar, skador p.g.a. felaktig hantering/anvandning erler obehoriga ingrepp. Reparaterier farrtforas endast av foretaget Stadlbauer Marketing ^+ Vertrieb GmbH ellertav delta foretag auktoriserat foretag. Inom ramen avenna garanti kommer Stadlbauer Marketing ^+ Vertrieb GmbH att valja att byta ut Carrera-produkten i dess helhet, ell erbyta ut endast de defekta componenterna, ellter at lamna likvardig ersatltning. Garantin omfattar inte transport-, forpacknings- och resekostnader samt skador som koparen vallar. Dessa kostnader bars av koparen. Garantiansprak kan stallas endast av den forsta koparen av Carrera-produkten.

Garantiansprakkangorasgallandeendastom

• det korrektifyllida kortet skickas in tilsammans med den defekta Carrera-produkten, inkopskvittot/fakturan/kassakvittot.
• inga egenmaktiiga andringar av garantisedeln har gjorts.
• Produkten har behandlats och används for sitt andamål enigt braksanvisningen.
• skadorna/fellfunktionerna inte kan harledas till force majeure aller slitage p.g.a. användning.

Garantisedlar kan inte ersattas.

Hänvisning for EU-medlemslander: vi hänvisar till saljarens lagstadgade garantiskydighet i den man som denna garantiskydighet inte begränsas av objektgarantin.

Forsakran om overensstammelse

Härmed forklarar Stadlbauer Marketing ^+ Vertrieb GmbH attenna model, inkl. fjarrkontroll, overensstämmer med de grundlaggande kraven i foljande EU-direktiv: Enlig EG-direktiven 2009/48 och 2004/108/EG om elekromagnetisk kompatibilitet och ovgira relevanta bestammelser i direktivet 1999/5/EG (R&TTE). Originalet till forsakran om overensstammelse kan bestallas pa carrera-rc.com.

C€0197

Varningar!

Denna leksk ār inte lámplig für barn under 36质量管理 alder - smadelarna kan sváljas. Varning! Funktionsbetingad risk for klámskador! Avlagsna allt emballagematerial och alla klámmor innan Du látter barnet

leka med leksaken. Spara forpackningen och adressen i informationssyfte och om ev. fragor skulle uppsta.

Symbolen med de overkorsade soptunnorna hanvisar till att tomma batterier, ackumulatorer, knappbatterier, ackumulatorpaket, apparatbatberier, elektriska skrotade Produkter etc. inte skull slangas i de vanliga hushallssopoma, da

de ar skadiga for miljo och halsa. Hjäpl till att skona milón och skydda halsan, och tala ocksá med barnen om att det ar viktigt att lamna utjanta batterier och elektriska apparater till atervinning. Batterier och elektriska utjanta apparater lamnas till atervinningscentral, dar de ingaende materialien sorteras och atervnns.

Batteryper av olika slag, ell nya och utjanta batterier fär inte användas tillsam mans. Ta ur tomma batterier ur leksaken. Icke Återuppladdningsbara batterier fär inte laddas upp. Upladdningsbara batterier skall laddas upp endast under overinseende av en vuxen. Ta ur äteruppladdningsbara batterier ur leksaken fore uppladdning. Anslutningsklammor fär inte kortslutas. Endast rekommenderade batterier erller batterier av likvärdig typ fär användas.

Vid regelbunden använding av laddaren mäste den kontrolleras: undersök kabel, anslutning, kapor och andra delar. Om laddaren skadas fär den inte användas forrän den har reparerats.

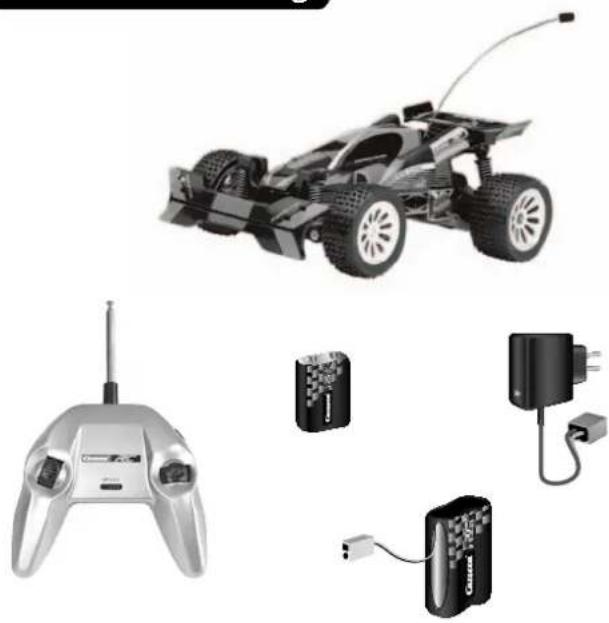

Leveransomfattning

1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1x Fjarrkontroll
1 x Laddare

1 x Ackumulator
1x Antenn
1x9V-block

(ej ateruppladdningsbart)

Sakerhetsbestammelser

En Carrera RC-bil ar en fjarrstyrd
modellbil som drives med sarskilda ack
umulatorer. Endast original Carrera RC
li-jon-ackumulatorer fár anvandas.

Camera RC-bilen ar avsedd ulesl-tande for hobbyandamal och farr koras endast pa harfor avsedda banor och platser.

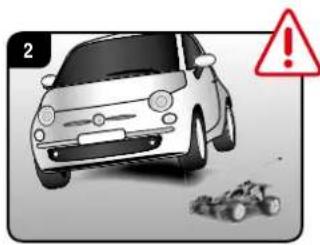

VARNING! Använd inte Camera RC-bilen på allmän vig.

Anvand inte bilen under hogspanningsledninger erer radiomaster,ller vidovader!Atmosfariska stornganar kanleda till Funktionfel.Vid stora temperaturskilnner mellan forvaringsplats ochkorpplants bor man vanta tills fordonethunit aklimatisera sig. for att forhindraatt kondensvatten bildas med daravresulterande fuktionstorningar.

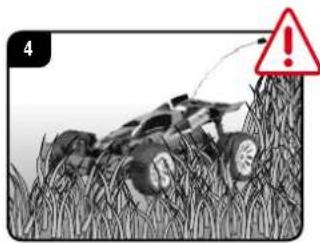

Anvand aldrig denna produit pa gras. Grasstran som lindas upp kan hindra axelns viridning och overhetta motorn. Foremal, personer ell erj far aldrig transporteras pa Carrera RC-bilen.

Kor aldrig Carrera RC-bilen utomhus vid regn ellr sn.

Fordonet fär inte köras genom vatten, vattenpussar eller snö och skall forvaras på tor plats.

Använd alrdig bilen i narheten av vattendrag, dammar aller sjöjar - Carrera RC-bilen fär inte hamna i vatten.

Undvik att kora pa strackor, som utesluntande bestar av sand.

Utsatt inte Carrera RC-bilen for direkt solstralning.

For att undvika overhetting av elektroniken i fordonet maste kortare pauser regelbundet goras vid temperaturer over +35^

Stall alltid ner fordonet pa marken med handen. Kasta aldrig ner fordonet pa marken.

Undvik hopp fran ramper erller hopp backar som ar Hogre an 15 cm.

Anvand aldrig starka losningsmedel att rengora modellen med.

For att forhindra att Carrera RC-bilen drabbas av stomingar i styrsystemet, varvid den kors okontrollerat, skall man kontrollera batterierna i fjarkkontrollen och bilens ackumulator m.a.p. laddningsstatus.

Fore och after varje körning mäste man kontrollera att Camera RC-bilen är korrekt monterad. Dra ev. at skruvar och muttrar.

Fastsätting av antennen

For in antennkabeln genom det lilla antennroret och satt fast den pa Carrera RC-bilen. Forankra anden av antennkabeln med en Carrera RC-dekal som Du hittar pa logotyp-arket.

Uppladdning av ackumulatorn

Koppla forst ihop Carrera RC-ackumulatorn med bipackade laddare. Forbindelsededen resp. anslutningen mellan ackumator och laddare ar konstruiderse sa att det inte gär att kasta om polariteten. Anslut laddaren till en energikälla.

När ackumulatorn har anslutis korrekt och uppladdningsprocessen págár, lyser den roda LED-lampan hela tiden. När ackumulatorn ar heit uppladdad, slr den roda LED-lampan om till gront ljus. Nu kan ackumulatorn tas ur och installeras i Carrera RC-bilen, som nu ar klar att kora. Efter användingen mäste ackumulatorn svalna i minst 20 minut er innan den fär laddas uppigen. Omenna paus inte afterfoljs kan det leda till en defekt ackumulator.

Skruva upp locket till fjärkontrollens batterfack och ägg i 9 V-blotket.

Se till att polariteten blir ratt naru Du satter 9 V-blocket. Skruva tilbaka locket.

Nu kan Du börjä köra

Kontrollera att ingen anvander somma frekvens i Ditt köromrade.

For att undvika delta och for att Carrera RC-bilen skall kunna styras av fjarrkontrollen, maste Du kontrollera att sama frekvens (A/B/C) ar installd pa bilen och pa fjarrkontrollen.

Om olika frekvensband anvands, kan 3 bilar koras samtidigt.

Satt igang Carrera RC-bilen med ON/OFF-knappen.Carrera RC-bilen har 2 hastigheter.Med hjalp av ON/OFF-knappen kan man ocksa vaxla till ovnings- resp. inomhuslage.

Justering av styrningen Om Du ser att bilen drar at hoger eller vänster nár Du kör, kan Du korrigera spåret med den justeringsknapp som Du ser pa ritningen.

Lát oss öva!

Varning! Detta fordon uppnar en has
tighet pa upp till 20 km/tim. Tank pa att
man behover en fri yta pa minst 2,5 x 2,5
meters storlek for att ovningskora.
Anvand gassaken yyterst forsiktigt
forsta gangen. Anvand alltid etträningslage (slow) vid de forsta korovingn
ama.

Nu ovar vi Bygg upen korbana med hornbegransningar eller tomma burkar o.s.v., pa en stor, fri plats. Den grundlagande stytekniken vid korning med Carrera RC-bilar ar att kunna kora fort pakrstarckor och bromsa in I kurvorna.

Du aktiverar Funktionen High Speed Turbo genom att trycka pa knappen pa hoger sida av fjarrkontrollen.

Vänster joystick: framåt, bakåt

Höger joystick: vänster, hõger

Felsökningsguide

Fel Orsak Åtgård
Bilen kör inte	Omkopplaren på söndaren och/eller bilen stär på "OFF" Koppla in
	Svag eller obefintlig ackumulator i bilen Lagg i en laddad ackumulator
	Bilen har stannat vid ett hinder.	Överspänningssskyddet har kopplat frän bilen.Koppla ON/OFF brytaren på fordonet Först på OFF, sedan på ON iven och placera den på en fi yta.
	Svag ackumulator/svagt batteri i söndaren eller bilen	Lagg i en laddad ackumulator/laddat batteri
	Olika kanaler inställda for forden och controller Ställ in till samma kanal
	Söndaren har stängts av sig själv after 30 minutes.	Starta på nytt genom att koppla ON/OFF brytaren på controller &fordon en gäng på OFF och sedan på ON iven.
	Fordonet är mycket varmt.	Stäng av fordon och controller och lätt fordonet kyla av sig under ca 30minute.
Ingen kontroll	Fordonet sätter sig oavsiktligt i röelse. Koppla Först in söndaren, sedan fo	donet.
	Sändarantennen fungerar inte Dra ut antennen helt
	En annan RC-bil använderamma frekvens Byt frekvens

Om du behöver reservdilar, finner du en fullständig översikt over alla tillgangliga delar pa carrera-rc.com pa serviceomradet.
