| Type de produit | Voiture radiocommandée |
| Marque | Carrera |
| Modèle | Shadow Fox |
| Catégorie | Jouets |
| Alimentation du véhicule | Batterie Lithium-Ion rechargeable (incluse) |
| Alimentation de la télécommande | Pile 9V (non rechargeable, incluse) |
| Chargeur | Chargeur adapté pour batterie Li-Ion (inclus) |
| Vitesse maximale | 20 km/h |
| Modes de conduite | Rapide (fast) et Entraînement (slow) |
| Fréquences disponibles | A, B, C (jusqu'à 3 véhicules simultanément) |
| Fonctions de la télécommande | Avant/arrière (joystick gauche), gauche/droite (joystick droit), bouton turbo |
| Portée | Non spécifiée, utiliser antenne déployée |
| Âge recommandé | Non spécifié, mais déconseillé aux moins de 36 mois (petites pièces) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, ne pas utiliser de solvants agressifs |
| Précautions d'usage | Ne pas utiliser sur herbe, eau, neige, sable ; éviter chocs et hauteurs >15 cm ; ne pas utiliser sous lignes haute tension ou par temps d'orage |
| Garantie | 24 mois à partir de la date d'achat (conditions applicables) |
| Pièces détachées | Disponibles sur carrera-rc.com |
| Poids | Non spécifié |
| Dimensions | Non spécifiées |
FOIRE AUX QUESTIONS - Shadow Fox CARRERA
Questions des utilisateurs sur Shadow Fox CARRERA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Shadow Fox - CARRERA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Shadow Fox de la marque CARRERA.
MODE D'EMPLOI Shadow Fox CARRERA

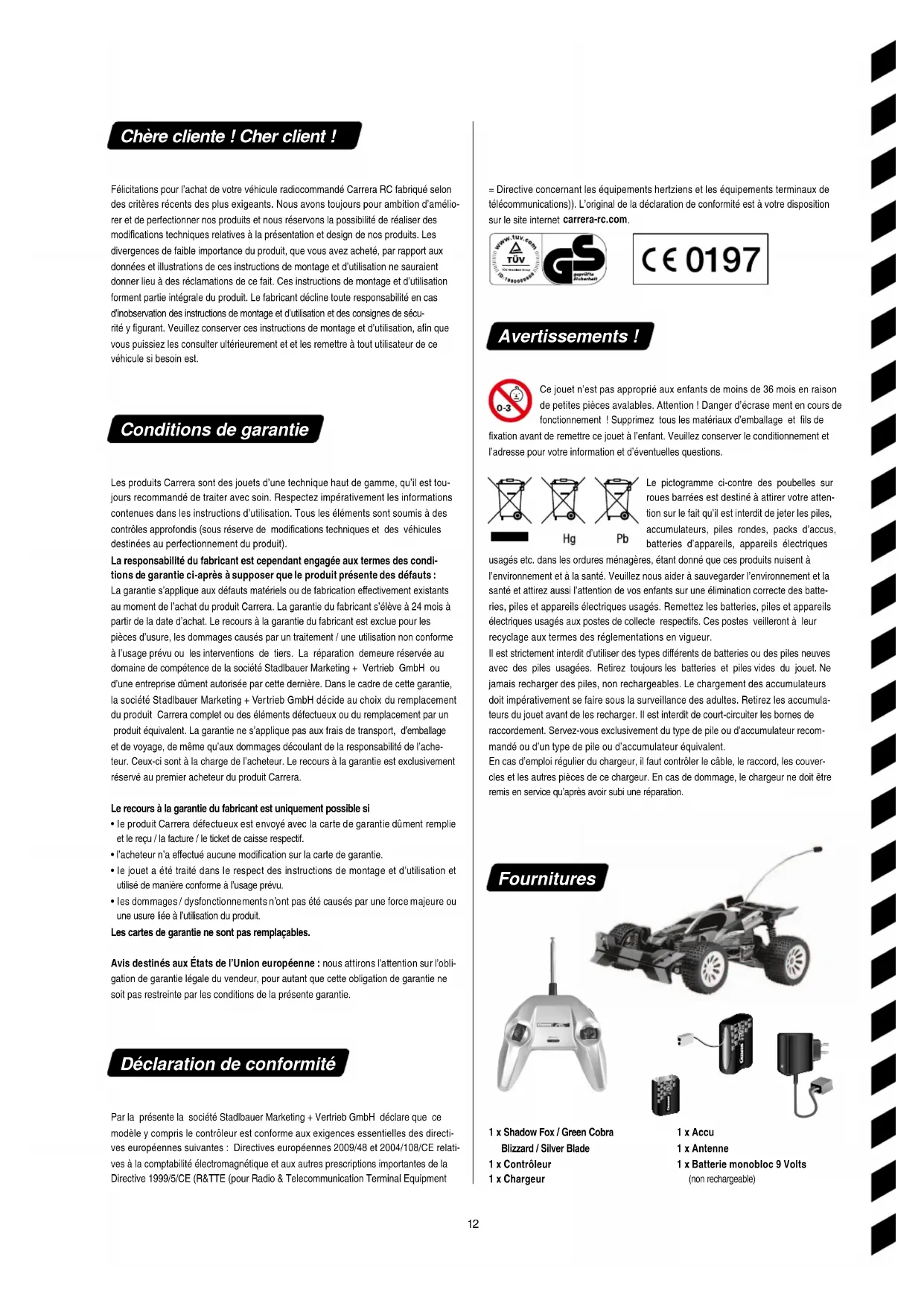

Instructions de montage et d'utilisation 12
Sous réserve de modifications techniques et des vehicules
Félicitations pour l'achat de votre vehicule radiocommandé Carrera RC fabriqué selon des critères récents des plus exigeants. Nous avons toujours pour ambition d'améliorer et de perfectionner nos produits et nous réservons la capacité de réaliser des modifications techniques relatives à la presentation et design de nos produits. Les divergences de faible importance du produit, que vous avez acheté, par rapport aux données et illustrations de ces instructions de montage et d'utilisation ne sauraient donner lieu à des réclamations de ce fait. Ces instructions de montage et d'utilisation forment partie intégrale du produit. Le fabricant décline toute responsabilité en cas d'inobservation des instructions de montage et d'utilisation et des consignes de sécurité y figurant. Veuillez conserver ces instructions de montage et d'utilisation, afin que vous pouissiez les consulter ultérieurement et et les remettre à tout utilisateur de ce vehicule si besoin est.
Conditions de garantie
Les produits Carrera sont des jouets d'une technique haut de gamme, qu'il est toujours recommendé de traiter avec soin. Respectez imperativement les informations contenues dans les instructions d'utilisation. Tous les éléments sont soumis à des contrôles approfondis (sous réserve de modifications techniques et des vehicules destinées au perfectionnement du produit).
La responsabilité du fabricant est cependant engagée aux termes des conditions de garantie ci-après à supposer que le produit présente des définuts :
La garantie s'applique aux defaults matériels ou de fabrication effectivement existants au moment de l'achat du produit Carrera. La garantie du fabricant s'élevé à 24 mois à partir de la date d'achat. Le recours à la garantie du fabricant est exclue pour les pieces d'usure, les dommages causés par un traitement / une utilisation non conforme à l'utilisation prévu ou les interventions de tiers. La réparation demeure réservée au domaine de compétence de la société Stadlbauer Marketing + Vertrieb GmbH ou d'une entreprise)dument autorisée par cette démarche. Dans le cadre de cette garantie, la société Stadlbauer Marketing + Vertrieb GmbH decide au besoin du remplacement du produit Carrera complet ou des éléments défectueux ou du remplacement par un produit équivalent. La garantie ne s'applique pas aux frais de transport, d'emballage et de voyage, de même qu'aux dommages découlant de la responsabilité de l'acheteur. Ceux-ci sont à la charge de l'acheteur. Le recours à la garantie est exclusivement réservé au premier acheteur du produit Carrera.
Le recours à la garantie du fabricant est uniquement possible si
- le produit Carrera défectueux est envoyé avec la carte de garantie dûment remplie et le reçu / la facture / le ticket de caisse respectif.
- l'acheteur n'a effectué aucune modification sur la carte de garantie.
- le jouet a été traité dans le respect des instructions de montage et d'utilisation et utilisé de manière conforme à l'usage prévu.
- les dommages / dysfonctionnements n' ont pas ete causes par une force majeure ou une usure lied a lutilisation du produit.
Les cartes de garantie ne sont pas replacables.
Avis destinés aux États de l'Union Européenne : nous attirons l'attention sur l'obligation de garantie légale du vendeur, pour autant que cette obligation de garantie ne soit pas restreinte par les conditions de la presente garantie.
Déclaration de conformité
Par la presente la société Stadlbauer Marketing + Vertrieb GmbH déclare que ce cadre y compris le contrôle est conforme aux exigencies essentielles des directives européennes suivantes : Directives europeennes 2009/48 et 2004/108/CE relatives à la comptabilité electromagnétique et aux autres prescriptions importantes de la Directive 1999/5/CE (R&TTE (pour Radio & Telecommunication Terminal Equipment
= Directive concerning les équipements hertziens et les équipements terminaux de télécommunications)). L'original de la déclaration de conformité est à votre disposition sur le site internet carrera-rc.com.
C€0197
Avertissements!
Ce jouet n'est pas approprié aux enfants de moins de 36 mois en raison de petites pieces disponibles. Attention! Danger d'écrasement en cours de fonctionnement! Supprimez tous les matériaux d'emballage et fils de
fixation avant de remetre ce jouet à l'enfant. Veuillez conserver le conditionnement et l'adresse pour votre information et d'éventuelles questions.
Pb
Le pictogramme ci-contre des poubelles sur roues barrées est destiné à attirer votre attention sur le fait qu'il est interd it de jeter les piles, accumulateurs, piles rondes, packs d'accus, batteries d'appareils, appeareils électriques
usages etc. dans les ordures menagères, étant donné que ces produits nuisent à
l'environnement et à la santé. Veuillez nous aider à sauvegarder l'environnement et la santé et attire aussi l'attention de vos enfants sur une élimination correcte des batteries, piles et apparciels électriques usages. Remettez les batteries, piles et apparciels électriques usages aux postes de collecte respectifs. Ces postes veilleront à leur recyclage aux termes des réglementations en vigueur.
Il est strictement interdit d'utiliser des types différents de batteries ou des piles neuves avec des piles usages. Retirez toujours les batteries et piles vides du jouet. Ne jamais recharger des piles, non rechargeables. Le chargement des accumulateurs doit impératifement se faire sous la surveillance des adults. Retirez les accumulateurs du jouet avant de les recharger. Il est interfit de court-circuiter les bornes de raccordement. Servez-vous exclusivement du type de pile ou d'accumulateur recommandé ou d'un type de pile ou d'accumulateur équivalent.
En cas d'emploi régulier du chargeur, il faut contrôler le cable, le raccord, les couver-cles et les autres pieces de ce chargeur. En cas de dommage, le chargeur ne doit être remis en service qu'après avoir subi une réparation.

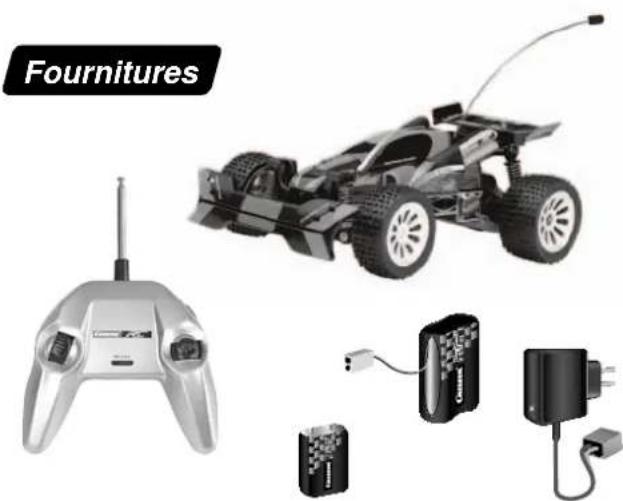

1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1 x Contrôleur
1 x Chargeur
1xAccu
1 x Antenne
1 x Batterie monobloc 9 Volts (non rechargeable)
Consignes de sécurité
Votre vehicule radiocommande Carrera RC a ete concu pour ne fonctionner qu'vec les batteries Lithiums-ions livres avec le vehicule. Ne pas utiliser d'autres types de batterie.
Le vehicule Carrera RC est exclusivement destiné à un usage loisir et sonutilisation est limiteaux voies et lieuxprevus a cet usage.

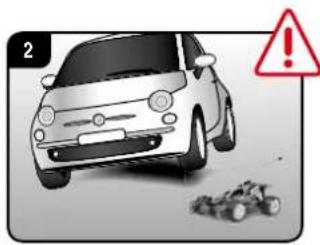

ATTENTION III Il est strictement inter-dit d'utiliser un vehicule Carrera RC sur une voie destinée à la circulation routière.
Ne vous servez pas du vehicule sous des lignes à haute tension ou des pylones-antennes ou lors d'un orage! Les perturbations atmosphériques risquènt de provoquer des dysfonctionnements. Si les différences de température entre l'entrepôt et le lieu de fonctionnement sont grandes, attendez jusqu'à ce que le vehicule se soit acclimaté afin d'éviter la formation d'eau de condensation et les dysfonctions en resultant.

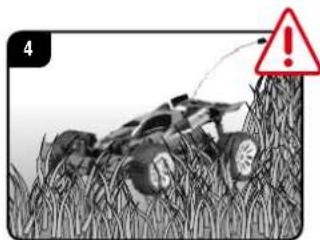

L'utilisation du vehicule est interdite sur pelouse et gazon. L'herbe pouvant s'enrouler aujourdres des axes des roues empéchant leur bon fonctionnement et entrainant une surchauffe du moteur. Il est interdit de transporter des marchandises, personnes ou des animaux avec un vehicule Carrera RC.
Ne vous servez jamais du vehicule Carrera RC en plein air en cas de plue ou de neige.
Le vehicule ne doit pas rouler dans de I'eau, des flaques d'eau ou de la neige et doitetre entropeséau sec.
Ne vous servez jamais du vehicule à proximé directe des rivières, fleuves, etangs ou lacs afin que le Carrera RC ne risque pas de tomber dans l'eau.
Évitez de rouler sur des parcours qui sont exclusivement en sable.
N'exposez pas le vehicule Carrera RC directement aux rayons du soleil. Pour eviter la surchauffe de I'electronique dans le vehicule, il faut intercaler régulément de courtes pauses lorsque la température extérieure est supérieure à 35^
Déposez toujours le vehicule sur le sol avec les mains. Ne jetez jamais le vehicule au pied levé sur le sol.
Evitez les sauts de tremplins ou de rampes a des hauteurs supérieures a 15cm.
Attention à la pointe de l'antenne, risque de blessures!
Ne vous servez jamais de solvants agressifs pour le nettoyage de votre maquette.
Controlez the charge de la batterie du vehicule et de la pile de la telecommande affin d'éviter tout dysfonctionnement pouvant entrainés des déplacements incontrolés du vehicule.
Contrôlez le montage correct du vehicule Carrera RC avant et après chaque course et resserrez les vis et écrous si besoin est.
Installation de l'antenne
Introduisez le cable d'antenne dans le petit tube fourni et fixez-le au Vehicule Carrera RC.
Immobilisez l'extrémité du cable d'antenne avec un autocollant Carrera RC foumi.
Reliez dans un premier temps la batterie Carrera RC au chargeur fourni. La prise de raccordement entre la batterie et le chargeur a ete concue de sorte a eviter toute inversion de polarite. Raccordez ensuite le chargeur a une prise de courant.
Levoyant a LED s'allumera en rouge des lors que le branchement a eté réalisé correctement et que la charge s'effectue correctement. Levoyant passae au vert des la charge maximale atteinte. Debranchez la batterie et installez-la dans voitre vehicule Carrera RC. L'accu doit se refroidir après emploi durant 20 minutes au moins avant de pouvoiretre recharge completement.Le non-respect de cette pause peut entrainer la defaillance de I'accu.
VERT = pretROUGE charger
Insertion de la batterie
Servez-vous d'un tournevis pour refetter le couvercle du compartment de la batterie du vehicule Carrera RC.
Branchez le cable du vehicule à la batterie.
Insérez la batterie dans son compartment avant de remettre le couvercle et de la visser à l'aide d'un toumeis.
Eisenlizen de la9pWKBbVofts
Dévissez le couvercle de la télécommande et insérez la pile 9 V.
Assurez-vous du respect de la polarité en branchant la pile 9 V. Fermez et revissez le couvercle à l'aide d'un tournevis.
La course peut démarrer maintainant
Pour évier toutes interférences avec d'autres vehicules, vérifie que la télécommande et le vehicule sont programmes sur la même fréquence (A/B/C).
Assurez-vous que personne n'utilise la même fréquence dans toute zone de déplacement.
L'utilisation des différences fréquences permet de pilotier trois vehicules simultanément. Allongez l'antenne du contrôle intégralement.
Sortez l'antenne de la télécommande intégralement.
Mettez le vehicule en marche grâce a linterrupteur ON / OFF. Cet interrupteur permet egalement de selectionner le mode de vitesse choisi : rapide ou entrainement.
Ajustage de la direction Si le vehicule a tendance a tiré a gauche ou a droite, vous pouvez corriger ce defaut grâce à la piece de réglage situé en dessous du vehicule (cf dessin).
Entrainons-nous!
Attention, ce vehicule atteint des vitesses de 20 km/h maximum.
Veuiliez you exercer sur une surface vide d'une superficie minimum de 2,5 x 2,5 metres. Lors du premier essai, manipulez le levier d'acceleration avec grande prudence. Lors des premiers exercices de conduite, vuiliez imperativement utiliser le mode d'entrainment (slow).
Construisez un circuit pour votre vehicule Carrera RC sur un grand espace libre en vous servant d'objets de délimitation des virages ou de boites vides etc. La technique fondamentale pour conduire un vehicule Carrera RC consiste à accélérer sur les droites et à freiner dans les virages.
Vider au maximum 2 accus directement l'un après l'autre. Avres 2 charges d'accu, il faut intercaler imperativement une pause de 20 minutes env.
- Evitez toute mise en action ininterrompu du moteur.
- Si le vehicule se débranche plusieurs fois à brefs intervalles de soi-même, ici signifie que l'accu est vide. Chargez l'accu.
- Àprountemspd'arrétd30minutes,lecontrôleur et le vehicule se débranchent automatiquement.Pour lesutiliserànouveau,brancherle commutateurON/OFF surle contrôleur et le vehiculeune fois surOFFetensuitea nouveau sur ON.
- Mettez le vehicule hors circuit dans le sens inverse de la mise en circuit après la course.
- Retirez l'accu après la course ou déconnectez-le.
- Nettoyez le vehicule Carrera RC après la course.
Fonctions de la télécommande
Pleine fonction
- Vous pouvez diriger les vehicules dans toutes les directions à l'aide des Joysticks.
Joystick gauche: avant, arriere
Joystick droite: gauche, droite
Bouton turbo grande vitesse
Vous activez la fonction turbo grande vitesse en appuyant sur le bouton du haut sur le cote droit du contrôleur.
Solutions aux problèmes
| Problème Cause Remède | ||
| Le vehicule ne roule pas | L'interrupteur de la télécommande ou du vehicule sont en position « OFF » | Méttre en position « ON » |
| Batterie faible ou absence de batterie dans le vehicule Insérer une batterie chargée | ||
| La voiture s'est immobilisée devant un obstacle. | Le coupe-circuit de surtension a débranché la voiture. Commuter le commutateur ON/OFF sur le vehicule une fois sur OFF, puis à nouveau sur ON et le placer sur une surface libre. | |
| Batterie ou pile trop faible dans le vehicule ou la télécommande Insérez | une batterie ou une pile neue | |
| Véhicule et contrôleur régés sur des canaux différents Régler sur le même canal | ||
| L'émetteur s'est débranché de soi-même après 30 minutes. | Pour l'utiliser à nouveau, brancher le commutateur ON/OFF sur le contrôleur et le vehicule une fois sur OFF et ensuite à nouveau sur ON. | |
| Le vehicule est très chaud. | Débrancher le vehicule et le contrôleur et laisser refroidir le vehicule durant 30 minutes env. | |
| Contrôle du vehicule | Le vehicule démarre intempestivement. Enclencher tout d'abord l'émetteur puis le vehicule. | |
| L'antennes de la télécommande est défectueuse Sortez l'antenne complètement | ||
| Un autre vehicule Carrera RC utilise la même fréquence Changez la fréquence可以选择 | ||
Si you avez besoin de pioces de rechange, you trouverez une vue d'ensemble complete des pices disponibles sur carrera-rc.com dans la zone de Service.
