Produkttyp	Funkgesteuertes Auto
Marke	Carrera
Modell	Shadow Fox
Kategorie	Spielzeug
Fahrzeugstromversorgung	Wiederaufladbarer Lithium-Ionen-Akku (enthalten)
Stromversorgung der Fernbedienung	9V-Batterie (nicht wiederaufladbar, enthalten)
Ladegerät	Geeignetes Ladegerät für Li-Ion-Akku (enthalten)
Höchstgeschwindigkeit	20 km/h
Fahrmodi	Schnell (fast) und Training (slow)
Verfügbare Frequenzen	A, B, C (bis zu 3 Fahrzeuge gleichzeitig)
Funktionen der Fernbedienung	Vorwärts/rückwärts (linker Joystick), links/rechts (rechter Joystick), Turbo-Taste
Reichweite	Nicht angegeben, Antenne ausgefahren verwenden
Empfohlenes Alter	Nicht angegeben, aber nicht empfohlen für Kinder unter 36 Monaten (Kleinteile)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, keine aggressiven Lösungsmittel verwenden
Nutzungshinweise	Nicht auf Gras, Wasser, Schnee, Sand verwenden; Stöße und Höhen >15 cm vermeiden; nicht unter Hochspannungsleitungen oder bei Gewitter verwenden
Garantie	24 Monate ab Kaufdatum (Bedingungen anwendbar)
Ersatzteile	Erhältlich auf carrera-rc.com
Gewicht	Nicht angegeben
Maße	Nicht angegeben

Häufig gestellte Fragen - Shadow Fox CARRERA

Was tun, wenn das Fahrzeug nicht fährt?

Überprüfen Sie, ob der Schalter des Fahrzeugs und der Fernbedienung auf ON steht. Stellen Sie sicher, dass der Akku des Fahrzeugs geladen ist und die 9V-Batterie der Fernbedienung korrekt eingelegt ist.

Wie lade ich den Akku des Fahrzeugs?

Schließen Sie den Akku an das mitgelieferte Ladegerät an und stecken Sie das Ladegerät in eine Steckdose. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt an, dass der Akku voll ist. Lassen Sie den Akku vor dem erneuten Laden 20 Minuten abkühlen.

Die Fernbedienung funktioniert nicht, was ist zu überprüfen?

Überprüfen Sie, ob die 9V-Batterie unter Beachtung der Polarität eingelegt ist. Stellen Sie sicher, dass die Kanäle (A/B/C) von Fahrzeug und Fernbedienung übereinstimmen. Ziehen Sie die Antenne der Fernbedienung vollständig aus.

Das Fahrzeug zieht nach links oder rechts, wie korrigieren?

Verwenden Sie das Einstellteil unter dem Fahrzeug, um die Richtung anzupassen und das Abdriften auszugleichen.

Kann ich das Fahrzeug auf Gras oder im Wasser verwenden?

Nein, die Nutzung auf Rasen, Gras, Wasser, Pfützen, Schnee und Sand ist verboten. Diese Oberflächen können den Motor oder die Elektronik beschädigen.

Wie groß ist die Reichweite der Fernbedienung?

Die Reichweite ist nicht angegeben, aber es wird empfohlen, die Antenne vollständig auszufahren und Interferenzen durch Verwendung unterschiedlicher Frequenzen zu vermeiden.

Wie vermeide ich Interferenzen mit anderen Fahrzeugen?

Stellen Sie sicher, dass jedes Fahrzeug eine andere Frequenz (A, B oder C) verwendet. Fahren Sie nicht in derselben Zone, wenn ein anderer Benutzer dieselbe Frequenz verwendet.

Das Fahrzeug stoppt nach einigen Minuten, ist das normal?

Ja, wenn das Fahrzeug 30 Minuten lang stillsteht, schalten sich Regler und Fahrzeug automatisch aus. Zur erneuten Verwendung den ON/OFF-Schalter auf OFF und dann wieder auf ON stellen.

Welche Geschwindigkeitsmodi sind verfügbar?

Sie können zwischen dem Modus schnell (Höchstgeschwindigkeit 20 km/h) und dem Modus Training (reduzierte Geschwindigkeit) über den ON/OFF-Schalter des Fahrzeugs wählen.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website carrera-rc.com im Bereich Service erhältlich.

BEDIENUNGSANLEITUNG Shadow Fox CARRERA

Montage- und Betriebsanleitung 4

Technische und designbedingte Änderungen vorbehalten

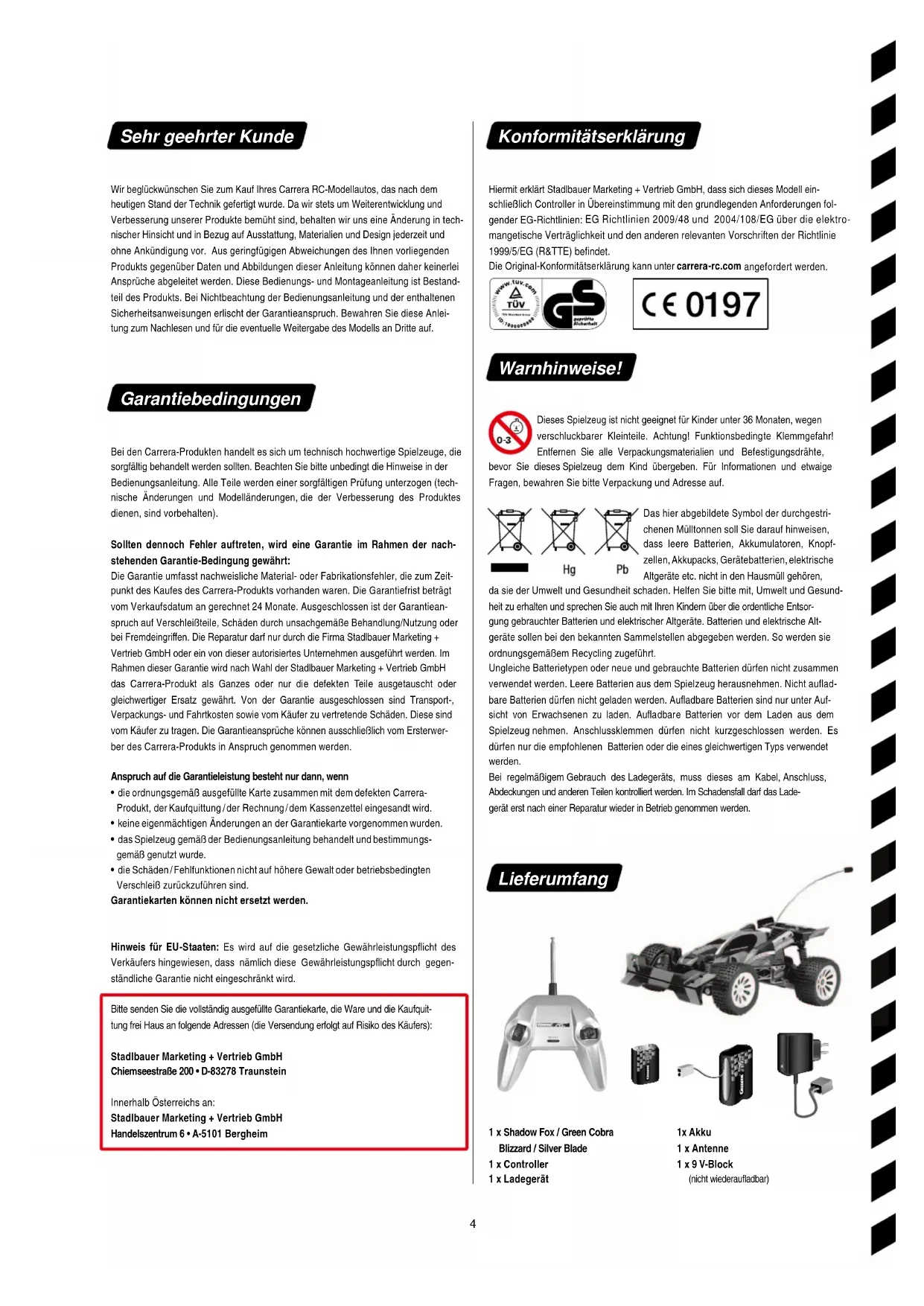

Wir beglückwūnschen Sie zum Kauf Ihr's Carrera RC-Modellautos, das nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemührt sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung könnenDMA her keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie die this Anleitung zum Nachlesen und fur die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch hochwertige Spielzeuge, die sorgfältig behandelt werden sollenen. Beachoten Sieitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfälligen Prüfung unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten).

Sollten davon Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:

Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeitpunkt des Kaufes des Carrera-Produktss vorhanden waren. Die Garantiefrist beträgt vom Verkaufsdatum angerechnet 24 Monate. Ausgeschlossen ist der Garantianspruch auf Verschleibeiteile, Schäden durch unsachgemäß Behandlung/Nutzung oder bei Fremdeingriffen. Die Reparatur darf nur durch die Firma Stadlbauer Marketing + Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgeführten werden. Im Rahmen dieser Garantie wird nach Wahl der Stadlbauer Marketing + Vertrieb GmbH das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetaucht oder gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-, Verpackungs- und Fahrtkosten sowie vom Käfer zu vertretende Schäden. Diese sind vom Käfer zu tragen. Die Garantieansprüche können ausschließlich vom Ersterwerber des Carrera-Produktss in Anspruch genommen werden.

Anspruch auf die Garantieleistung besteht nur dann, wenn

• die ordnungsgemäß ausgefüllte Karte zusammen mit dem defekten Carrera-Produkt, der Kaufquittung/der Rechnung/ dem Kassenzettel eingesandt wird.
• keine eigemächtigen Änderungen an der Garantiekarte vorgenommen wurden.
• das Spielzeitgum ab der Bedienungsanleitung gehendt und bestimmungs-gemäß genutzt wurde.
• die Schäden/Fehlfluktionen nicht auf höhere Gewalt oder betriebsbedingten Verschleib zureckzuführn sind.

Garantiekarten konnen nicht ersetzt werden.

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Verkäufers hingewiesen, dassathamdiese Gewährleistungspflicht durch gegenstandliche Garantie nicht eingeschränkt wird.

Bitte senden Sie die vollständig ausgefüllte Garantiekarte, die Ware und die Kaufquittung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Kaufers):

Stadlbauer Marketing + Vertrieb GmbH Chlemseestraße 200 - D-83278 Traunstein

Innerhalb Österreichs an:
Stadlbauer Marketing + Vertrieb GmbH
Handelszentrum 6 - A-5101 Bergheim

Konformitätserklarung

Hiermit erklart Stadlbauer Marketing + Vertrieb GmbH, dass sich these des Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: EG Richtlinien 2009/48 und 2004/108/EG über die elektronische Verträgelichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitatserklarung kann unter carrera-rc.com angefordert werden.

Warnhinweise!

Dieses Spielzeug ist nicht geeignet für Kinder unter 36 Monaten, wegen verschluckbarer Kleinteile. Achting! Funktionsbedingte Klemmgefahr! Entfern Sie alle Verpackungsmaterialien und Befestigungsdrahte, diesen Spielzeug dem Kind übergeben. Für Informationen und etwa gewinnen Sieitte Verpackung und Adresse auf.

Das hier abgebildete Symbol der durchgestri-chenen Mülltonnen soll Sie daraufhinweisen, dass leere Batterien, Akkumulatoren, Knoptzellen, Akkupacks, Gerätebatterien, elektrische Altgeräte etc. nicht in den Hausmüll gehören,

da sie der Umwelt und Gesundheit schaden. Helfen Sieitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit ihren Kindern über die ordentliche Entsorgung gebrauchter Batterien und elektrischer Allgerate. Batterien und elektrische Allgerate sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführlt.

Ungleiche Batterietypen oder neue und gebrauchte Batterien duren nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug herausnehmer. Nicht aufladbare Batterien duren nicht geladen werden. Aufladbare Batterien sind nur unter Aufsicht von Erwachenen zu laden. Aufladbare Batterien vor dem Laden aus dem Spielzeug halten. Anschlussklemmen duren nicht kurzgeschlossen werden. Es duren nur die empfohlenen Batterien oder die eines gleichwertigen Typsverwendung werden.

Bei regelmäßigem Gebrauch des Ladegerats, muss diese am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall dar das Ladegerat erst nach einer Reparatur wieder in Betrieb genommen werden.

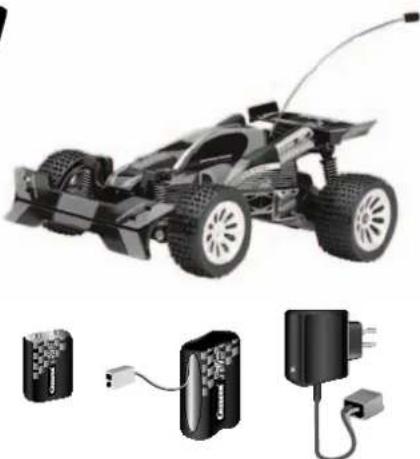

Lieferumfang

1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1 x Controller 1 x Ladegerät

1x Akku
1x Antenne
1x 9 V-Block (nicht wiederaufladbar)

Sicherheitsbestimmungen

Ein Carrera RC-Fahrzeug ist ein fem-gesteuertes, mit speziellen Fahr akkus betriebenes Modell auto. Es dürfen nur die original Carrera RC Li-Ion-Akkus verwendet werden.

Das Carrera RC-Fahrzeug ist aus
schlieblich für Hobbyzwecke aus gelegt
und nur auf davon vor gesehenen
Bahren und Plätzen gefahren werden.
ACHTUNG! Verwenden Sie das
Carrera RC-Fahrzeug nicht im StraBen-
verkehr.

Fahren Sie auch nicht unter Hochspannungsleitungen oder Funk masten oder bei Gewitter! Atmospheric Störungen konnen zu einer Funktionstörung führen.itte warten Sie bei groben Temperaturunterschieden zwischen Lagerraum und Fahrplatz bis sich das Fahrzeug akklatisiert hat, um die Bildung von Kondenswasser und darauf resultierende Funktionstörungen zu vermeiden.

Fahren Sie mit diesen Produkt niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behindem und den Motor erhitzen. Mit einem Carrera RC- Fahrzeug dürfen keine Güter, Personen oder Tiere transportiert werden.

Fahren Sie mit dem Carrera RC-Fahrzeug niemals bei Regen oder Schnee im Freien.

Das Fahrzeugarf nicht durch Wasser, Pflutzen oder Schnee fahren und muss im trockenen gelagert werden.

Benutzen Sie das Fahrzeug niemals in der Nane von Flussen, Teichen oder Seen, damit das Carrera RC-Fahrzeug nicht ins Wasser fällt. Vermeiden Sie das Fahren auf Strecken, die ausschließlich aus Sand bestehen.

Setzen Sie das Carrera RC-Fahrzeug keiner direkten Sonneneinstrahlung aus. Um Überhitzungen der Elektronik im Fahrzeug zu vermeiden, müssen bei einer Temperatur von über 35^ regelmäß kurze Ruhepausen eingelegt werden.

Stellen Sie das Fahrzeug immer von Hand auf dem Boden ab. Werten Sie das Fahrzeug niemals aus dem Stand auf den Boden.

Vermeiden Sie Sprünge von Schanzen oder Rampen mit Höhen über 15 cm.

Vorsicht mit der Antennenspitze, Verletzungsgefahr!

Verwenden Sie niemals scharfe
Lösungsmittel zur Reinigung Ihres
Modells.

Um zu vermeiden, dass das Carrera RC-Fahrzeug mit Störungen im Steuerungssystem und dadurch unkon trolliert fahrt, sind die Batterien des Controllers und des Fahrzeugakkus auf einwandfrei den Ladezustand hin zu überprüfen.

Laden

Die korrekte Montage des Carrera RC-Fahrzeugs muss stets vor und nach jeder Fahrt überprüft werden, gegeben falls Schrauben und Muttern nachziehen.

AnbringenderAntenne

Das Antennenkabel durch das Antennenrohrchen führen und diese am Carrera RC-Fahrzeug befestigen. Das Ende des Antennenkabels mit einem der Carrera RC-Logo-Aufkleber sichern.

Aufladen des Akkus J

Bittle verbinden Sie zuerst den Carrera RC-Akku mit dem beiliegenden Ladegerat. Das Verbindungsstuck bzw. der Anschluss zwischen Akku und Ladegerat sind so hergestellt, dass verkehrte Polaritat ausgeschlossen ist. Schließen Sie das Ladegerat an eine Energiequelle an.

Wenn der Akku richtig angeschlossen wurde und der Aufladungs prozess normal erfolgt, leuchtet das rote LED-Lampchen konstant. Wenn der Akku voll aufgeladen ist, schaltet das rote LED-Lampchen auf grün um. Der Akku kann entfernt und in Ihrrem Carrera RC-Fahrzeug installiert werden und ist nun bereit zum Fahren. Der Akku muss nach Gebrauch mind. 20 Minuten abkühlen, bevor er wieder vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem defekten Akku führen.

Einsetzen des Akkus

Entfernen Sie mit einem Schraubenzieher den Deckel des Akkufachs beim Carrera RC-Fahrzeug.

Verbinden Sie das Kabelende des Carrera RC-Fahrzeugs mit dem des Akkus. Akku einlagen. Deckel mit einem Schraubenzieher zuschrauben.

Einsetzen des 9 V-Blocks

Schrauben Sie den Deckel des Batteriefachs am Controller auf und legen Sie den 9 V-Block ein.

Achten Sie beim Einsetzen des 9 V-Blocks auf die richtige Polarität. Schrauben Sie den Deckel mit einem Schraubenzieher wieder zu.

en

Stellen Sie sichere, dass in Ihr Fahrbereich niemand die gleiche Frequenz verwendet. Der Frenquenzschalter befindet sich im Batteriefach.

Um dies zu vermeiden und damit Ihr Carrera RC-Fahrzeug durch den Controller angesprochen werden kann, stellen Sie sichere, dass am Fahrzeug und am Controller die gleiche Frequenz (A/B/C) eingestellt ist.

Die Verwendung unterschiedlicher Kanäle ermöglicht die gleichzeitige Fahrt von 3 Fahrzeugen.

Controllerantenne ganz ausziehen.

Carrera RC-Fahrzeug am ON/OFF-Schalter einschalten. Das Carrera RC-Fahrzeug hat zwei Geschwindigkeiten. Beim ON/OFF-Schalter kann auch in den Trainings- bzw. Indoor Modus umgeschalten werden.

Justieren der Lenkung
Stellt sich beim Betrieb des Carrera RC-Fahrzeugs hersaus, dass das Fahrzeug nach rechts oder links zieht, kann durch den auf der Zeichnung erschließlich Justierungsschalter die Fahrschein korrigiert werden.

Lass uns über!

Achtung these Fahrzeug erreicht
Geschwindigkeiten von bis zu 20km/h.
Bitten Sie auf einer leeren Fläche mit mind. 2,5x2,5 Metern große. Bedienen Sie beim ersten Mal sehr vorsichtig den Gashebel.
Bei den ersten Fahrbungenitte unbedingt den Trainingsmodus (Slow) verwenden.

Bauen Sie mit Eckbegrenzungen oder leeren Buchen usw. eine Carrera RC-Fahrzeug Rennstrecke auf einer großen, freiener Fläche. Die grundlegende Steuertechnik beim Fahren mit einem Carrera RC-Fahrzeugs ist: auf Geraden schnell fahren und in den Kurven abbremsen.

• Maximal 2 Akkus direkt nach einander lever fahren. Nach 2 Akkufällungen muss unbedingte eine Ruhepause von ca. 20 Minuten eingelegt werden.
• Permanente Motoreinsatz vermeiden.
  Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist der Akku leer.itte laden Sie den Akku.
• Nach 30 Minuten Stillstand schalten sich Controller und Fahrzeug von selbst aus. Zum erneuten Gebrauchitte den ON/OFF Schalter an Controller & Fahrzeugomal auf OFF und anschließend wieder auf ON schalten.
  Zum Ausschalten nach der Fahrt umgekehrte Reihenfolge einhalten.
• Nach der Fahrt den Akku herausnehmer bzw. abklemmen.
• Das Carrera RC-Fahrzeug nach der Fahrt saubern.

High Speed Turbo Button

Die High Speed Turbo Funktion aktivieren Sie durch Drucken des Buttons an der rechten Controllerseite.

Controller-Funktionen

Full Function

Mit den Joysticks konnen Sie das Fahrzeug in alle Richtungen lenken: Joystick links: vorwarts, ruckwarts Joystick rechts: links, rechts

Problemlösungen

Problem Ursache Lösung
Modell führnt nicht	Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschlten
	Schwacher oder gar kein Akku im Modell Geladenen Akku einlagen
	Das Auto ist an einem Hindemis stehen geblieben.	Der Überspannungsschutz hat das Auto abgeschlossen. ON/OFF Schalter am Fahrzeug einzelmal auf OFF, dann wieder auf ON schalten und auf einer frei en Flüche platzieren.
	Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder	Batterie einzelgen
	Unterschiedliche Kanäle bei Fahrzeug und Controller eingestellt Auf gleichen Kanal einstellen
	Der Sender hat sich nach 30 Minuten selbst ausgeschelt.	Zum erneuten Gebrauchitte den ON/OFF Schalter an Controller & Fahrzeug einzelmal auf OFF und anschließend wieder auf ON schalien.
	Das Fahrzeug ist sehr warm.	Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30 Minuten abkühlen halten.
Keine Kontrolle	Fahrzeug setzen sich ungewollt in Bewegung	Zuerst Controller einschalten, dann erst das Fahrzeug.
	Controllerantenne fehlerhaft Antonne ganz ausziehen
	Ein andes RC-Modell verwendet die gleiche Frequenz Frequenz wie Seln

Sollten Sie Ersatzteile benotigen, so finden Sie eine komplette Übersicht der verfügbaren Teile auf carrera-rc.com im Servicebereich.
