Tuotetyyppi	Radiolähetyksellä ohjattava auto
Merkki	Carrera
Malli	Shadow Fox
Kategoria	Lelut
Ajoneuvon virtalähde	Ladattava litiumioniakku (mukana)
Kauko-ohjaimen virtalähde	9V paristo (ei ladattava, mukana)
Laturi	Laturi sopiva Li-Ion akulle (mukana)
Huippunopeus	20 km/h
Ajotilat	Nopea (fast) ja Harjoittelu (slow)
Käytettävissä olevat taajuudet	A, B, C (jopa 3 ajoneuvoa samanaikaisesti)
Kauko-ohjaimen toiminnot	Eteen/taakse (vasen ohjaussauva), vasen/oikea (oikea ohjaussauva), turbo-painike
Kantama	Ei määritelty, käytä antenni avattuna
Suositeltava ikä	Ei määritelty, mutta ei suositella alle 36 kuukauden (pienet osat)
Huolto ja puhdistus	Puhdista kuivalla liinalla, älä käytä voimakkaita liuottimia
Käyttö varotoimet	Älä käytä ruoholla, vedessä, lumessa, hiekassa; vältä iskuja ja yli 15 cm korkeuksia; älä käytä korkeajännitejohtojen alla tai ukonilmalla
Takuu	24 kuukautta ostopäivästä (ehdot voimassa)
Varaosat	Saatavilla osoitteesta carrera-rc.com
Paino	Ei määritelty
Mitat	Ei määritelty

Usein kysytyt kysymykset - Shadow Fox CARRERA

Mitä tehdä, jos ajoneuvo ei liiku?

Tarkista, että ajoneuvon ja kauko-ohjaimen kytkin on ON-asennossa. Varmista, että ajoneuvon akku on ladattu ja kauko-ohjaimen 9V paristo on asennettu oikein.

Kuinka ladata ajoneuvon akku?

Liitä akku mukana tulevaan laturiin ja kytke laturi pistorasiaan. Punainen merkkivalo tarkoittaa latausta, vihreä merkkivalo tarkoittaa akun olevan täysi. Anna akun jäähtyä 20 minuuttia ennen uudelleen latausta.

Kauko-ohjain ei toimi, mitä tarkistaa?

Tarkista, että 9V paristo on asetettu napaisuus huomioiden. Varmista, että ajoneuvon ja kauko-ohjaimen kanavat (A/B/C) täsmäävät. Avaa kauko-ohjaimen antenni kokonaan.

Ajoneuvo vetää vasemmalle tai oikealle, miten korjata?

Käytä ajoneuvon alla olevaa säätöosaa ohjauksen säätämiseen ja ajosuunnan korjaamiseen.

Voinko käyttää ajoneuvoa ruoholla tai vedessä?

Ei, käyttö on kielletty nurmikolla, ruoholla, vedessä, lätäköissä, lumessa ja hiekassa. Nämä pinnat voivat vahingoittaa moottoria tai elektroniikkaa.

Mikä on kauko-ohjaimen kantama?

Kantamaa ei ole määritelty, mutta on suositeltavaa avata antenni kokonaan ja välttää häiriöitä käyttämällä eri taajuuksia.

Kuinka välttää häiriöt muiden ajoneuvojen kanssa?

Varmista, että jokainen ajoneuvo käyttää eri taajuutta (A, B tai C). Älä aja samalla alueella, jos toinen käyttäjä käyttää samaa taajuutta.

Ajoneuvo pysähtyy muutaman minuutin jälkeen, onko tämä normaalia?

Kyllä, jos ajoneuvo on pysäytettynä 30 minuuttia, ohjain ja ajoneuvo sammuvat automaattisesti. Ota uudelleen käyttöön kääntämällä ON/OFF-kytkin OFF-asentoon ja sitten takaisin ON-asentoon.

Mitkä nopeustilat ovat käytettävissä?

Voit valita nopean tilan (huippunopeus 20 km/h) ja harjoittelutilan (alennettu nopeus) ajoneuvon ON/OFF-kytkimellä.

Mistä löydän varaosia?

Varaosat ovat saatavilla verkkosivustolta carrera-rc.com palveluosiosta.

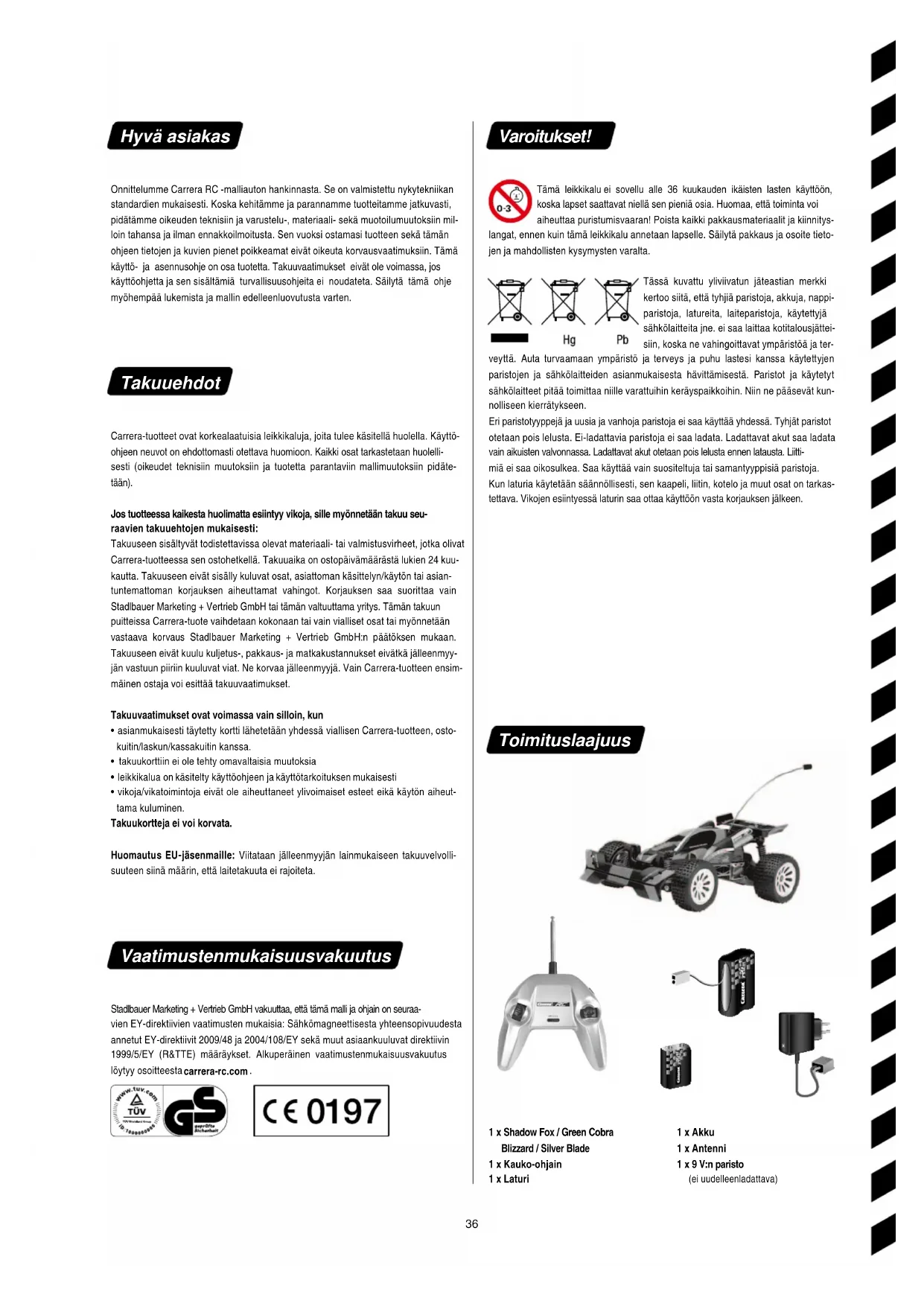

KÄYTTÖOHJE Shadow Fox CARRERA

Asennus- ja käyttoohje 36

Oikeudet teknisin ja muotoilummuutosten aiheuttamlin muutoksiin pidatetaan

Aja korkeintaan 2 akkua perakkain tyhjiksi. 2 akutayton jaldeen on ehdottomasti pidettava n. 20 minuutin tauko.
Moottorin jatkuva kaynti on valtettava.
- Jos auto sommuitsestaan monta kertaa perajalkeen, akku on tyhja. Lataa akku.
- Ohjain ja auto kytkeytyvat automaattisesti pois, jos niita ei ole kaytety 30 minuuttiin. Uusi kaytto on mahdolista kytkemallä ohjaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
- Auto sommutetaan ajon jälkeen käynnistykseen nahden painvastaisessa järestyksessä.
- Ajon jälkeen akku otetaan pois tai liitetaan irti.
Carrera RC-auto puhdistetaan ajon jalkeen.

Knappen High Speed Turbo

Onnittelumme Carrera RC -malliauton hankinnasta. Se on valmistetu nykyteknikan standardien mukaisesti. Koska kehitamme ja parannamme tuotteitamme jatkuvasti, pidatamme oikeeden teknisin ja varustelu-, materiaali- sekä muotoilumuutoksiin miloin Tahansa ja ilman ennakkoilmoitusta. Sen vuoksi ostamasi tuoteen sekä taman ohjeen tietojen ja kuvien pieten poikkeamat eivat oikeuta korvausvaatmuksiin. Tama kaytto- ja asennusohje on osa tuotetta. Takuvaatimukset eivat ole voimassa, jos kayttohjetta ja sen sisaltamia turvallisuushjeita e i noudateta. Sailyta tama ohje myoempaa lukemista ja mallin edelleenluovutusta varten.

Takuuehdot

Carrera-tuotteet ovat korkealaatuisia leikkikaluja, joita tulee kasicellha houelle. Kayttoohjeen neuvot on ehdtottomasti otettava huomion. Kaikki osat tarkastetaan houillisiesti (oikeudet teknisin muutoksiin ja tuotetta parantaviin mallimuutokiin pidateenan).

Jos tuotteessa kaikesta huolimatta esintyy vikoja, sille myonnetaan takuu seu-raavien takuuehtoen mukaisesti:

Takuuseen sisalyvat todistettavissa olevat materiaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkellä. Takuuaika on ostopävämärästä likien 24 kukautta. Takuuseen eivat sisally kuluvat osat, asiattoman käsittelyn/kayton tai asiantuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suorittaa vain Stadlbauer Marketing + Vertrieb GmbH tai tän valtuuttama yritys. Tän takuun puiteissa Carrera-tauque vaidetaan kokonaan tai vain vialiset osat tai myonnenäaan vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH n paätoksen mukaan. Takuuseen eivat kuulu kuljetus-, pakkaus- ja matkakustannukset eivatkä jälleenmyjän vastuun piirin kuuluvat viat. Ne korvaa jälleenmyjä. Vain Carrera-tuotteen ensimäinen ostaja voi esittäa takuvaatumukset.

Takuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti tayetty kortli lahetetaan yhdessa vialisen Carrera-tuotteen, ostokuiin/laskun/kassakuiin kanssa.
  takuukorttiin ei ole tehty omavaltaisia mutoksia
• leikkakalua on kasiilty kayttoohjeen ja kayttotarkoituksen mukaisesti
• vikoja/vikatoimintoja eivat ole aiheuttaneet yivoimaiset steet eika kayton aiheutama kuluminen.

Takuukortteja ei voi korvata.

Huomautus EU-jasenmaille: Viitataan jalleenmyyjan lainmukaiseen takuvelvollisuiteen siin maarin, eta laitetakuuta er rajoiteta.

Vaatimustenmukaisuusvakuutus

Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, etta tamä mali ja ohjain on seura-vien EY-direktiivien vaatimusten mukaisia: Sähkömagneittisesta yhteensopivuudesta annetul EY-direktivit 2009/48 ja 2004/108/EY sekä muti asiaankuuluvat direktiivin 1999/5/EY (R&TTE) maaraykset. Alkuperäinen vaatimustenmukaisiusvakuutus loytyy ositee sta carrera-rc.com

C€0197

Varoitukset!

Tämä leikkikalu ei sovellu alle 36 kuukauden ikaistenlasten kayttoon, koska lapset saattavat niella sen pieni osia. Huomaa, etta toiminta voi aiheuttaa puristumisvaaran! Poista kaikkpi pakkausmateriaialit ja kiinnitsy

langat, ennen kuin tāmā leikkikalu anetaan lapselle. Sāilytā pakkaus ja osoite tiotojen ja mahdollisten kysymysten varalta.

Tassā kuvattu ylvivatun jateastian merkki kertoo siṭa, etta tyhjä paristoja, akkuja, nappi-paristoja, latureita, laiteparistoja, kaytetyjā sahkolaitteita jne. eaa laittaa kotitalousjattei sin, koska ne vahingoittavat ymparistöa ja ter

veytta. Auta turvaamaan ymparisto ja terveys ja puhu lasesti kanssa kayetyjen paristojen ja sahkolaitteiden asianmukaisesta havittamisesta. Paristot ja kayetyt sakholaitteet pitta toimitta anille varattuihin kerayspalkkoihin. Niin ne paasevat kunnolliseen kierratykseen.

Eri paristotyyppejja uusia ja vanhoja paristoja ei saa kayttaa yhdessa. Tyhjat paristot otetaan pois lelusta. Ei-ladattavia paristoja ei saa ladata. Ladattavat akut saa ladata vain aikuisten valvonnassa. Ladattavat akut otetaan pois lelusta ennen latasta. Littimai eia saa oikosulkea. Saa kayttaa vain suositeluja tai samantyyppisi aparistoja.

Kun laturia kaytetaa saannollisesti, sen kaapeli, liitin, kotelo ja muut osat on tarkastettava. Vikoen esiintyessaa laturin saa ottaa kayttoon vasta korjauksen jalkeen.

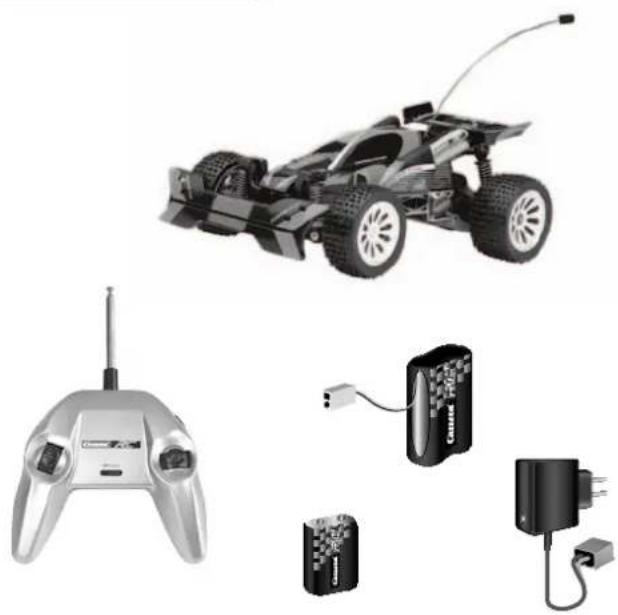

Toimituslaajuus

1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1xKauko-ohjain
1xLaturi

1x Akku
1 x Antenni
1x9V:n paristo

(ei uudelleenladattava)

Turvallisuusohjeet

Carrera RC-auto on kauko-ohjattava, erityisillajaokaulla toimiva mallauto. Vain alkuperaisiara Carrera RC II-ion akkuja saa kaytttaa.

Carrera RC-auto on suunnitelu ainoastaan harrastekayttoon ja sillaa saa ajaa vain sille tarkoitetuissa paikoissa ja radoilla.

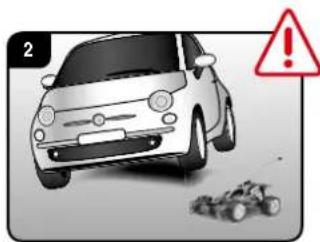

HUOMIO! Carrera RC-auto e iaa kayttta tiiilikenteessa.

Ei saa ajaa suurjannitejohtoen tai antennimastojen alla tai ukonilmalla! Ilmakehahairiot voivat aiheuttaa toimintahairiöta. Odota varastointilan ja ajopikan suurten lampotilaerojen koldalla, kunnes auto on sopeutunut lampotilaan, jotta ei muodostu toimintahairiöita aiheultavaa kondenssivettä.

Talla tuotteella ei saa ajaa nurmikolla.
Kiinnittyva ruoho vo estaa akselin pyorimen ja kuumentaa moottorin.
Carrera RC-autolla ei saa kuljettaa tavaroita, ihmisia tai elaimia.

Carrera RC-autolla ei saa ajaa ulkona sateessa tai lumessa.
Auto ei saa ajaa vedessa, lammikoissa tai lumessa, ja se on sailytettav kuivassa.

Autoa ei saa kayttta jokien, lammikoiden tai järvien laheisyydessä, jotta Carrera RC-auto ei putoa veteen. Valta ajamista reiteillä, jotka koostuvat yksinomaan hiekasta.

Carrera RC-auto ei saa allistaa suoralle auringonpaisteelle. Yi 35 ^ C :een lampotioloissa taetyy saanollisesti pitaa taukoja, jotta auton elektronikka ei yikuumene.

Aseta auto aina kasin maahan. Ala koskaan heita autoa seisten maahan.

Välta hippyä maistä tār rapeista, jotka ovat korkeampiä kuin 15 cm.

Varo antennin pääta, tapaturmavaara!

Mallin puhdistukseen ei saa kayttä voimakkaita liuottmia.

Ohjaimen paristojen ja auton akkujen moitteeton lataus on tarkastettava, jotta Carrera RC-auton ohjausjarestelma toimil motteetomasti eikä auto voi likkua kontrolloimattomasti.

Carrera RC-auton asennus on tarkastet-tava ennen jokaista ajoa ja sen jälkeen, tarvittaessa ruuvit ja mutterit kiristetaan.

Antennin kiinnitys

Antennin johto vedetaan antenniputken lapi, ja se kiinnitetaa Carrera RCautoon. Antennijohdon paa varmistetaan yhdelllogoarkin Carrera RC-tarralla.

Akun lataus

Carrera RC-akku yhdistetaaen insin mukana toimitetuun laturin. Akun ja laturin valinen litoskappale tai liitantakoha on valmistetu siten, etta napojen vaihtuminen ei ole mahdollista. Laturi liitetaan virtalahteesen. Jos akku on liitety oikein ja lataus taipahtuu normalaisti, punainen LED-valo palaa jatku-vasti. Kun akku on ladattu tayteen, punainen LED-valo vahtuu vihreksi. Akun voi ottaa Pols ja asentaa Carrera RC-autoo. Se on nyt kaytlovalmis. Akun on kayton jalkeen jahhyttava vah. 20 minuuttia, ennen kuin sen voi ladata taas tayteen. Akku voi voitua,Jos tata taukaei pideta.

VIHREA = valmisPUNAINEN = lataa

Akun asetus

Carrera RC-auton akkukotelon kansi poistetaan ruvimeissellila.

Carrera RC-auton johdon paa liitetaan akkuun. Akku laitetaan sisaan. Kansi ruvataan kiinn ruvimeisselill.

9 V:n pariston asennus

Kauko-ohjaimen paristolokeron kansi ruuvaan auki ja 9 V:n paristo laitetaan sisaan.

9 V:n pariston asennuksessa on oettava huomion oikea napaisuus. Kansi ruvataan kiinn ruuvimeissellila.

Nyt ajo voi alkaa

Varmista, etta lahistollie i kukaan kayta samaa tajuutta.

Tāmān vāltāmiseksi ja jotta Carrera RC-autova vo ohjata kauko-ohjaimella, on vanmistettava, etta autoon ja ohjaimeen on asetetu sama taajuus (A/B/C).

Eri taajuuskaistojen ansiosta on mahdollista ajaa 3 autoyhtaikaisesti.

Ohjaimen antenni vedetaan kokonaan ulos.

Carrera RC-auto kytketaan paalle ON-/ OFF-kytkimella. Carrera RCautossa on 2 nopeutta. ON-/ OFF-kytkimellauon voi kytkea kaytettavaksi myos harjoitus-tai sisatilan toimintatlaan.

Ohjauken saatoo
Jos Carrera RC-auton kaytossa
ilmenee, ett a auto vetta oikeaan tai vasempaan, ajosuunnan voi korjata piirustukssena nakyvasta saatokytkimesta.

Ota huomion, etta tama auto saavulta 20 tuntikilometrin nopeuden. Harjottele vapaalla alueella, Jonka koko on vahintaan 2,5 x 2,5 metria. Paina kaasa ensimmaisell kerralla erittain varovasti. Kayta ensimmaisill ajokerroilla ehottomasti harjoitellutilaa (slow hidas).

Nyt harjoitellaan!

Rakenna kulmarajaottimilla tai tyhjillapurkeilla jne. Carrera RC-auton kilparata isoon ja vapaaseen tilaan. Carrera RC-auton ajon perusohjausteknikka on, etta suorilla ajetaan lujaa ja mutkissa jarrutetaan.

Aja korkeintaan 2 akua perakkain tyhiksi. 2 akutayton jaldeen on ehdottomasti pidettav n. 20 minuutin tauko.
- Moottorin jatkuvaa kaynti on valtettava.
- Jos auto sommuitsestaan monta kertaa perajalkeen, akku on tyhja. Lataa akku.
- Ohjain ja auto kytkeytyvat automaattisesti bois, jos niita ei ole kaytety 30 minuuttiin. Uusi kaytto on mahdolista kytkemallä ohjainen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
- Auto sommutetaan ajon jälkeen käynnistykseen nahden painvastaisessa järestyksessä.
- Ajon jälkeen akku otetaan pois tai liitetaan irti.
Carrera RC-auto puhdistetaan ajon jalkeen.

High speed turbo -nappi

High speed turbo -toiminto aktivoidaan painamalla ohjaimen oikealla puolella olevaa nappia.

Ohjaintoiminnot

Täysi toiminto

Autoa voi ohjata kaikkin suuntin ohjaussauvilla:

Vasenohjaussauva:

Ongelma Syy Ratkaisu
Auto ei kulje	Lähettimen ja/tai auton kytkin on kohdassa „OFF" Kytketään päälle
	Autossa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään
	Auto on jänty seisomaan esteeseen.	Ylikuormitussuoja on kytkenyt auton.POIS.Käännä auton ON/OFF-kytkin asentoon OFF, takaisin asentoon ON ja vie auto vapaaseen paikkaan.
	Lähettmessä tai autossa heikko akku/paristo Ladattu akku tai paristo lälataan sisään
	Autossa ja ohjaimessa on asetetu eni kanavat Aseta samalle kanavalle
	Lähetin on sammunut itsestaän 30 minuutin jälkeen.	Uusi käytö on mahdollista kytkemällä ohjaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
	Auto on hyvin kuuma. Kytke auto ja ohjain.POIS ja anna jähtyä noin 30 minuutia.
Ei kontrollia	Auto lahtee likkeelle tahattomasti. Kytke ensin lahetin päälle, vasta sen jälkeen auto.
	Lähettimen antenni viallinen Antenni vedetään kokonaan ulos
	Toinen RC-auto käytää samaa taajuutta Vaihdeltaan taajuus

Jos tarvitet varaosia, loydat kaikka saalavissa osal osoitesta carrera-rc.com kohdasta service.
