| Tipo de producto | Coche radiocontrolado |
| Marca | Carrera |
| Modelo | Shadow Fox |
| Categoría | Juguetes |
| Alimentación del vehículo | Batería de iones de litio recargable (incluida) |
| Alimentación del mando a distancia | Pila de 9V (no recargable, incluida) |
| Cargador | Cargador adaptado para batería Li-Ion (incluido) |
| Velocidad máxima | 20 km/h |
| Modos de conducción | Rápido (fast) y Entrenamiento (slow) |
| Frecuencias disponibles | A, B, C (hasta 3 vehículos simultáneamente) |
| Funciones del mando a distancia | Adelante/atrás (joystick izquierdo), izquierda/derecha (joystick derecho), botón turbo |
| Alcance | No especificado, usar antena desplegada |
| Edad recomendada | No especificado, pero no recomendado para menores de 36 meses (piezas pequeñas) |
| Mantenimiento y limpieza | Limpiar con un paño seco, no usar disolventes agresivos |
| Precauciones de uso | No usar sobre hierba, agua, nieve, arena; evitar golpes y alturas >15 cm; no usar bajo líneas de alta tensión o durante tormentas |
| Garantía | 24 meses a partir de la fecha de compra (condiciones aplicables) |
| Piezas de repuesto | Disponibles en carrera-rc.com |
| Peso | No especificado |
| Dimensiones | No especificadas |
Preguntas frecuentes - Shadow Fox CARRERA
Preguntas de los usuarios sobre Shadow Fox CARRERA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Juguetes en formato PDF gratis! Encuentra tus instrucciones Shadow Fox - CARRERA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Shadow Fox de la marca CARRERA.

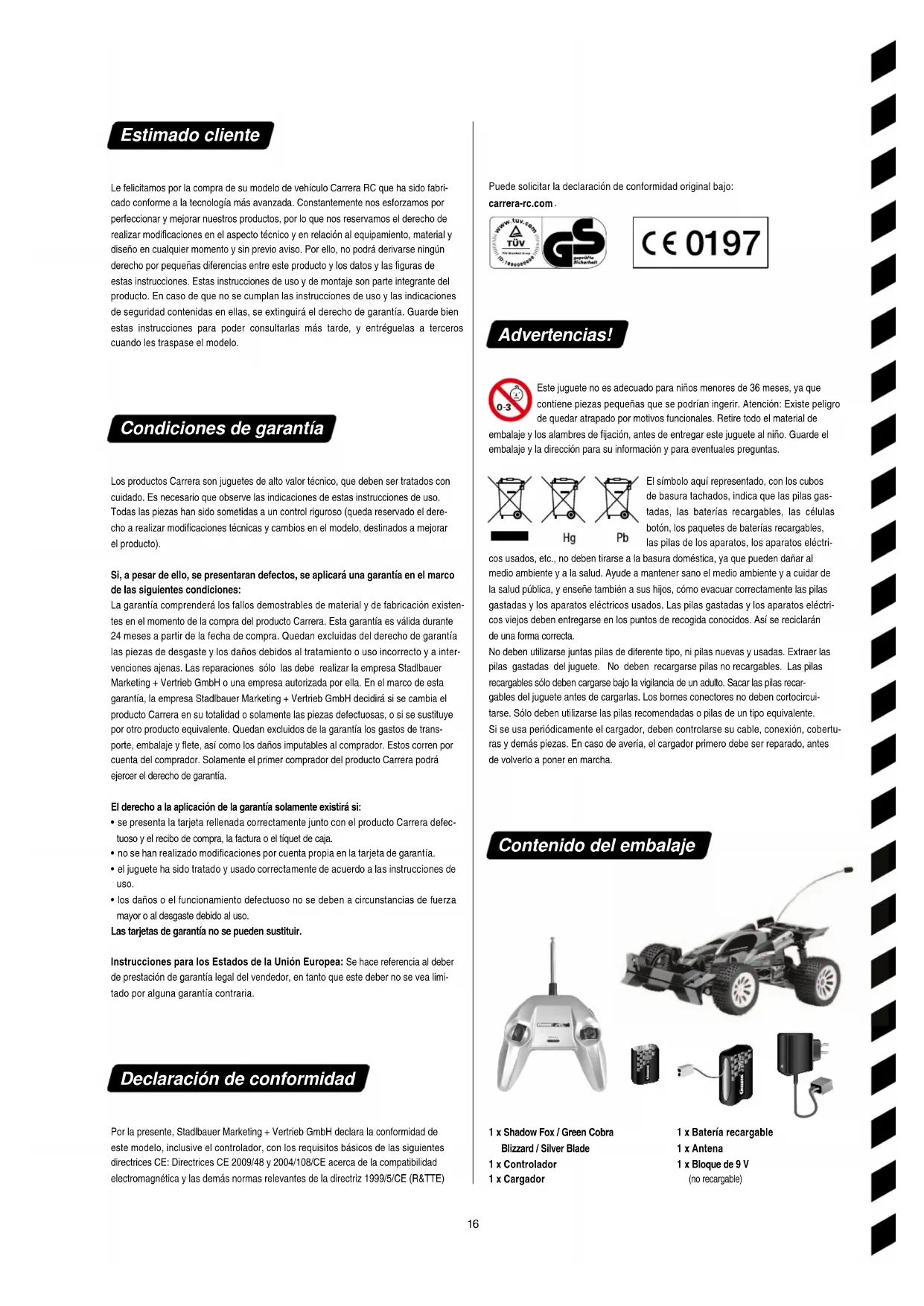

MANUAL DE USUARIO Shadow Fox CARRERA
Instrucciones de montaje y de service 16
Reservado el derecho a modificaiones sociales o debidas al diseño
Le felicitamos por la compra de su Modelo de vehiculo Carrera RC que ha sido fabricado conforme a la Tecnología más avanzada. Constantemente nos esforzamos por perfeccionar y mejorar nuestros productos, por lo que nos reservamos el decrecho de realizar modificaciones en el aspecto técnico y en relacion al equipuesto, material y Diseño enequaliermomento y sin previo aviso. Por ello, no podraderivarse ningún derecho porklequeñas diferenciasentre este producto y los datos y las figuras de estas instrucciones. Estas instrucionesde uso y de montaje son parte integrente del producto.En caso de que no se cumplan las instruerionesde uso y las indicaciones de seguridad contentidas enellas,se extinguirá el decrecho de garantía.Garde bien estas instruetiones para poder consultarlas mas tardy,yroughtuelles a terceros cuando les traspase el modelo.
Condiciones de garantía
Los productos Carrera son juguetes de alto valor técnico, que deben ser tratados con cuidado. Esnecessaryqueobserve lasindicacionesdeestas instruccionesdeuso. Todaslaspiezashanido sotetidasa uncontrolriguroso (queda reservado el derecho a realizar Modificationsétécnicas ycisblos enelmodelo,destinadosa mayorel producto).
Si, a pesar dearlo, se presentaran defectos, se aplicara una garantia en el marco de las siguientes conditiones:
La garantía comprende los fallos demostrables de material y de fabricación existentes en el momento de la compra del producto Carrera.Esta garantía es valida durante 24 días a partir de la Fecha de compra. Quedan excluidas del derecho de garantía las piezas de desgaste y los días debidos al tratamiento o uso Incorrecto y a intervenciones ajenas. Las reparaciones solo las deben realizar la Empresa Stadlbauer Marketing + Vertrieb GmbH o unaEmpresa autorizada por ella. En el marco de esta garantía, la Empresa Stadlbauer Marketing + Vertrieb GmbH decide si se cambia el producto Carrera en su totalidad o solamente las piezas defectuosas, o si se sustituye por otherwise producto equivalente. Quedan excluidos de la garantía los gustos de transporte, embalaje y flete, asi como los días imputables al comprador. Estos corren por cuesta del comprador. Solamente el primer comprador del producto Carrera podra ejercer el derecho de garantía.
El derecho a la aplicacion de la garantia solamente existirsi:
- se presenta la tarjeta rellenada correctamente junto con el producto Carrera defec-tuoso y el recibo de compra, la factura o el tiquet de caja.
- no se han realizado modificaciones por cuenta propia en la tarjeta de garantia.
- el juguete ha sido tratado y uso correctamente de acuerdo a las instrucciones de uso.
- los días o el funciona defectuoso no se deben a circunstancias de fuerza mayor o al desgaste debido al uso.
Las tarjetas de garantía no se pueda sustituir.
Instrucciones para los Estados de la Unión Europea: Se hace referencia al haber de prestación de garantía legal del vendedor, en tanto que este deben no se va limitado por una自然保护 contra.
Declaración de conformidad
Por la presente, Stadlbauer Marketing + Vertrieb GmbH declares la conformidad de este Modelo, inclusive el controlador, con los requisitos basics de las siguidentes directrices CE: Directrices CE 2009/48 y 2004/108/CE acerca de la compatibiliad electromagnética y lasdemas normas relevantesde la directriz 1999/5/CE (R&TTE)
Puede solicitar la declaracion de conformidad original bajo:
carrera-rc.com.
Advertencias!
Este juguete no es adequado para niños menos de 36 vezes, ya que contiene piezas pequeñas que se podriani ingerir. Atencion: Existe peligro de quedar atrapado por motivos functionales. Retire todo el material de
embalaje y los alambre de fijacion, antes deentarageste juguete al nio. Guarde el embalaje y la direccion para su informacion y para eventuales preguntas.
Pb
El symboloquiryrepresented,con los cubos de basura tachados,indica que las pilas gastadas,las bateriasrecargables,las celulas boton,los paquetesde bateriasrecargables, las pilas delos aparatos,los aparatos electri
cos usados, etc., no deben tirarse a la basura domestica, ya que pueda darar al medio ambiente y a la salute. Ayude a mantener sano el medio ambiente y a ciderar de la salute Pública, y ensene también a sus hijos, como evacuar correctamente las pilas gastadas y los aparatos electricos usados. Las pilas gastadas y los aparatos electricos viejos deben entregarse en los+puntos de recogida conocidos. Asi se recicularan de una forma correcta.
No deben utilizesjuntas pilas dedifferente tipo,ni pilas cuales y usadas.Extraer las pilas gastadas del juguete.No deben recargarse pilas no recargables.Las pilas recargables solo deben cargarse bajo la vigilancia de unadulto.Sacar las pilas recargables del juguete antes de cargalas.Los bornes conectores no deben cortocircuitarse.Solo deben utilizesas pilas recomendadas o pilas de un tipo equivalente.
Si se usa periodicamente el cargador, deben controlarse su cable, conexión, coberturas yDEMAs piezas. En caso de avería, el cargador primero debe ser reparado, antes de volverlo aponer en marcha.

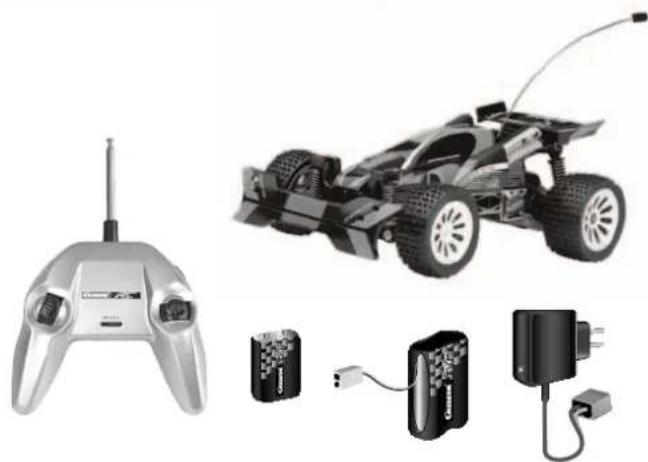

Contidente del embalaje
1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1 x Controlador
1 x Cargador
1 x Bateria recargable
1x Antena
1 x Bloque de 9 V (no recargable)
Dispositions de seguidad
El automóvil Carrera RC es un modelo teledirigido que funciona con una batería especial. Sólo deben utilizar las baterías de iones de litio Carrera RC originales.
El vehiculo Carrera RC ha sido diseñado exclusivamente con fines de entretenimiento, y soloDebe ser conducido por las pistas y los lugares previstos paraarlo.

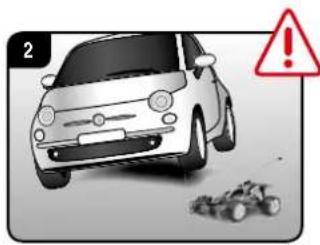

ATENCLON:Noulilceelvehiculo Camera RC por la via publica.
No hacer configurar el aparato bajo lineas de alta tension o Torres radiofóicas, ni en caso de tormentia. Las perturbacionesmostatéricasollenducirfallosenelfuncionamento. Si existencea gran diferencia de temperatura entre el lugaronde guarda elvehicley el lugardonde se vaya a conducir,esperehasta queelvehicleoHaya acimatado para evitar que se forme agua de condensation (eldo podria producir averias functionales).

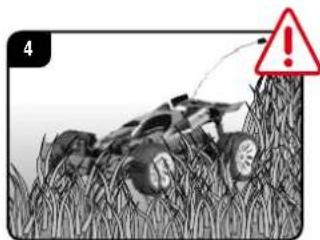

No haga funcional nunca este producto sobre superficies de hierba. La hierba que se enrolla con fuerza,可以选择 dificultar la rotacion de los ejes y calentar el motor. El vehiculo Carrera RC nooque usesarse para transporte productos, personas ni animales.
Nunca haga funciona ar el vehiculo Carrera RC al aire libre con Iluvia o niece.
El vehiculo no debe conducirse a trovés del agua, charcos o niece, y debe guardarse en lugar seco.
No utilise nunca el vehiculo Carrera RC circa de ríos, estanques o lagos para que asi no se caiga al agua.
Eviteasarportramosque soloconsistantdearena.
No exponga el vehiculo Carrera RC nunca a la radiación solar directa.
Parta evitar el sobrecalentimiento de la electrónica del vehiculo, deben efectuarse periodically breves descansos si la temperatura es superior a los 35^
Deposite el vehiculo siempre con la mano sobre el sueño, y no lo tire nunca desde cierta alta al sueño.
Evite saltar desde rampas o trampolines de mas de 15 cm de alta.
Tenga cuidado con el extremo de la antenna. Existe peligro de sufir lesiones.
No utilise nunca disolventes agresivos para limpiar el Modelo.
Para evaporar que el vehiculo Carrera RC funcione con el sistemas de control aveiado y de forma incontrolada, se debecomprobar que las pilas del controlador y la bateria del vehiculo tengan un nivel de carga correcto.
Antes y después de cada carrera, se debe verificar que el vehiculo Carrera RC aun esta correctamente montado y, si fuese necessario, reapretar tornillos y tuercas.
Colocacion de la antenna
Pasar el cable de la antenna a工程技术 del tubito, y fijarlo firmamente al vehiculo. Asegurar el extremo del cable de la antenna con una pegatina de la hoja de logotipos Carrera RC.
Carga de la bateria
En primer lugar, conecte la bateria Carrera RC al cargador adjunto. La pieza de unión o la connexion entre la bateria y el cargador está fabricadas de modo que quede excluida la polaridad inversa. Conecte el cargador a una fuente de corrente.
Si ha conectado correctamente la bateria, y el proceso dearga se desarrolla con normalidad, quada iluminado el piloto LED rojo. Cuando la bateria estee complemente car-gada, el piloto LED rojo pasa a verde. Seguidamente ya se peut derear la baterie e instalarla en el vehiculo Carrera RC, que ahora estara listao para funcirar. La bateria debe enfiarse como min. 20 instantos tras usarse, antes de que se pueda volver a carragcompletamente. Si no se mantiene este des-rganso,puede averiarse la bateria.
Colocacion de la bateria recargable
Retire con un destomillador la tapa del compartmento de la bateria del vehiculo Carrera RC.
El extremo del cable del vehiculo Carrera RC, con el de la bateria. Introduzca la bateria. Atornille la tapa con un destornillador.
Colocacion del bloque de 9 V
Desatornille la tapa del compartmento de la bateria del controlador, e introduzca el bloque de 9 V.
Al introducir el bloque de 9 V, lenga en cuesta la polaridad correcta. Atomille de nuevo la tapa con un destomillador.
jAhora yauede empezar la carrera!
Asegürese de que en su zona de circulación nadie está utilizing la misma Frequencia.
Para evaporar eso, y para que su vehiculo Carrera RC pueda ser dirigido con el controlador, asegürese de queamins tengan ajustada la mesma Frequencia (A/B/C).
El uso de bandas de Frequencia diferentes permitte que tres vehículos funcionen al mesmo tiempo.
Extraiga completeness la antenna del controlador.
Conecte el vehiculo Carrera RC mediate el interruptor ON/OFF. El vehiculo Carrera RCiene 2 velocidades. Con el interruptor ON/OFF puedeCambiar entre losodos de interior y de entregamiento.
Ajuste de la direccion Si, al manejar el vehiculo Carrera RC, comprobase que se desvia hacla la derecha o hacla izquierda,可以更好 corregir el carril mediante el interrupte de ajuste que se ve en el dibajo.
Hagamos practicas!

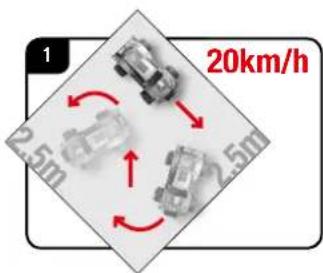

Atencion: Este vehiculo alcanza una velocidad de hasta 20km / h .Ensaye en un area vacia con un tameno minimum de 2,5x2,5 metros. Pise al principio el pedal del gas muy cuidadosamente. Durante los primeros ensayos de conducir, usar necessitiesamente el mode de entrega (lento).
Realicemos algunos practicas: Construya un recorrodo con limites angulares o con cajas vacias para el vehiculo Carrera RC en un lugar amplio y sin obstáculos. Vaya rápido en las rectas y frène en las curvas. Es a la技术和 de control Basics para dirigir un vehiculo Carrera RC.
- No se deben gastar más de 2 cargas seguidas. Tras 2 cargas, deben descansarse siempre un tiempo de antes. 20 horas.
- Evitar el funcionaamente permanente del motor.
- Si el vehiculo se desconecta por si mismo varias varces consecutivamente, es que la bateria está descargada, y se Tiene que cargar.
- Tras 30 horas de estar detenido, el controlador desconecta el vehiculo automatisticamente. Para volver a usar el vehiculo, colocar primero el interruptor del controlador y el del vehiculo a OFF, y seguidamente de nuevo a ON.
- Para desconectar tras la carrera, proceder en el ordin inverso.
- Una vez finalizada la carrera, extraer o desconectar la bateria.
- Tras la carrera, limiar el vehiculo.
Botón Turbo de alta velocidad
Pulsando el botón del lado derecho del controlador, seactivara la función turbo de alta velocidad.
Funciones del controlador
Plena funcionalidad
Con el joystick puede dirigir el vehiculo en todas las direcciones:
Joystick izquierdo:
hacia delante, hacia atras
Joystick derecho:
a la izquierda, a la derecha
Solución de averías
| Avería Causa Solución | ||
| El modelo no funciona | El interruptor del emisor y/o del modelo está(n) en la posición "OFF". Conecarlo. | |
| La bateria recargable del modelo está desgastada o no hay batería. | Introducir una batería recargada. | |
| El coche se ha detenido en un obstáculo. | La protección contra sobrecarga ha desconectado el coche. Colocar el interruptor del vehicló, una vez en OFF y seguidamente de nuevo a ON, y estacionallo en un lugar despejado. | |
| La bateria recargable o la pila del emisor o del modelo está desgastada. | Colocar una bateria o una pila cargada. | |
| Se han ajustado有一些 canales en el vehicló y el controlador. Ajustar al"Myimo" canal. | ||
| El emisor se ha desconectado automatistically al cabo de 30 instantos. | Para volver a usar el vehicló, colocar primero el interruptor del controlador y el del vehicló, una vez en OFF y seguidamente de nuevo a ON. | |
| El vehicló está muy caliente. | Desconectar el vehicló y el controlador, y estar enfríar el vehicló durante aprox. 30 instantos. | |
| No hay control | El vehicló se pone en movemento de forma involuntaria. Conectar primo el emisor, y bajo el vehicló. | |
| La antenna del emisor no funciona bien. Extend Completely la antenna. | ||
| Otro modelo RC está utilizing la misma Frequencia. Cambiar de frequencia. | ||
Si necesitase piezas de recambio, encontrar a una sinopsis completa de las piezas disponibles en el area de asistencia bajo carrera-rc.com.
Gentile cliente

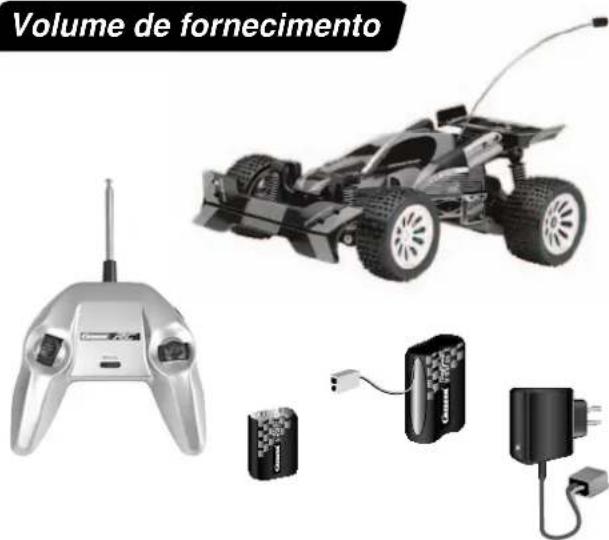

Volume de fornecimiento
