| Tipo di prodotto | Auto radiocomandata |
| Marca | Carrera |
| Modello | Shadow Fox |
| Categoria | Giocattoli |
| Alimentazione del veicolo | Batteria agli ioni di litio ricaricabile (inclusa) |
| Alimentazione del telecomando | Pila 9V (non ricaricabile, inclusa) |
| Caricabatterie | Caricabatterie adatto per batteria Li-Ion (incluso) |
| Velocità massima | 20 km/h |
| Modalità di guida | Veloce (fast) e Allenamento (slow) |
| Frequenze disponibili | A, B, C (fino a 3 veicoli simultaneamente) |
| Funzioni del telecomando | Avanti/indietro (joystick sinistro), sinistra/destra (joystick destro), pulsante turbo |
| Portata | Non specificata, utilizzare antenna estesa |
| Età consigliata | Non specificato, ma sconsigliato ai minori di 36 mesi (piccole parti) |
| Manutenzione e pulizia | Pulire con un panno asciutto, non utilizzare solventi aggressivi |
| Precauzioni d'uso | Non utilizzare su erba, acqua, neve, sabbia; evitare urti e altezze >15 cm; non utilizzare sotto linee ad alta tensione o in caso di temporale |
| Garanzia | 24 mesi dalla data di acquisto (condizioni applicabili) |
| Pezzi di ricambio | Disponibili su carrera-rc.com |
| Peso | Non specificato |
| Dimensioni | Non specificate |
Domande frequenti - Shadow Fox CARRERA
Domande degli utenti su Shadow Fox CARRERA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Giocattoli in formato PDF gratuitamente! Trova il tuo manuale Shadow Fox - CARRERA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Shadow Fox del marchio CARRERA.
MANUALE UTENTE Shadow Fox CARRERA

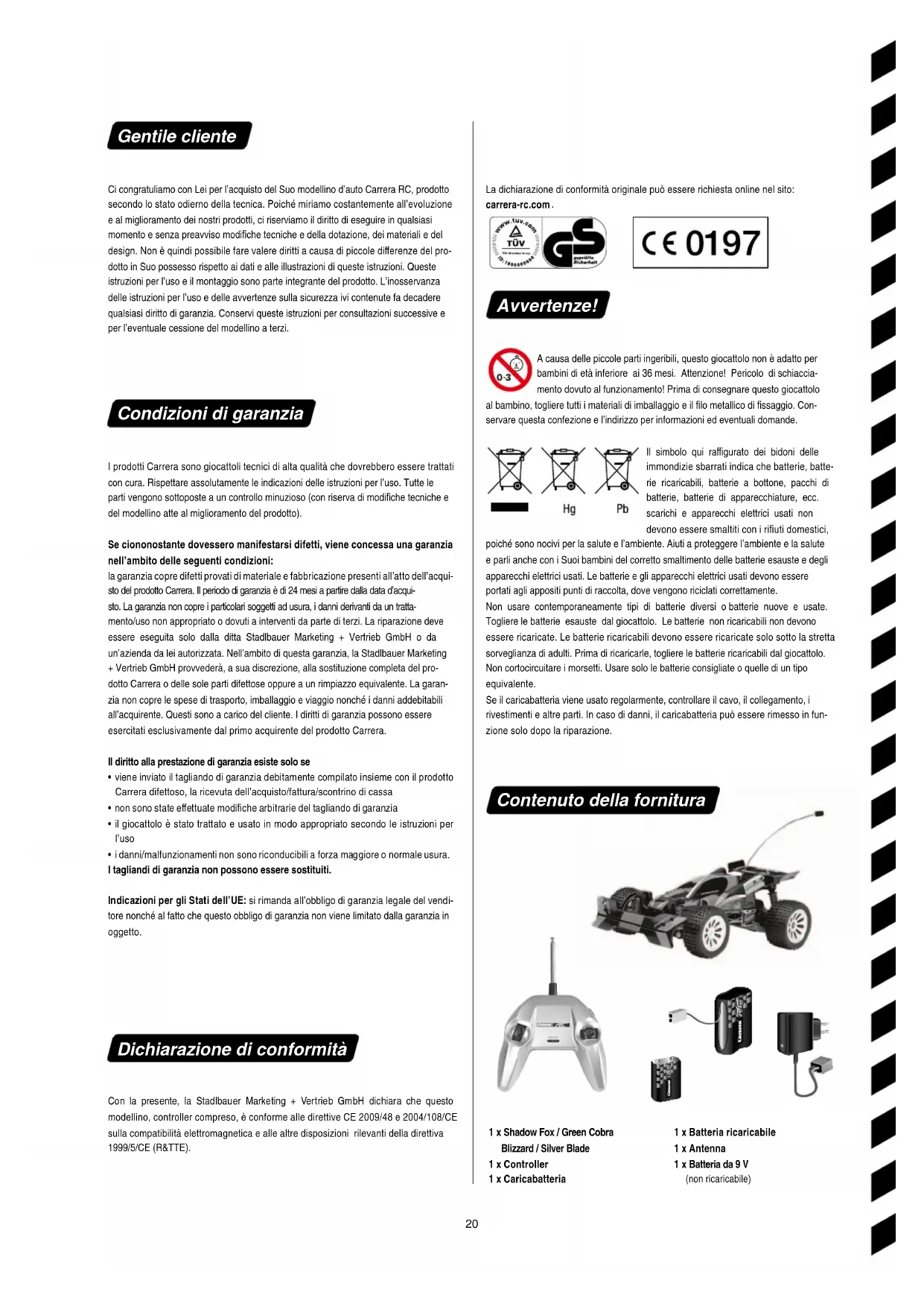

Istruzioni per il montaggio e l'uso 20
Con riserva di modliche tecniche e dovute al design
Chblagemdes Aksbsbatterie
Ci congratuliamo con Lei per l'acquisto del Suo modellino d'auto Carrera RC, prodotto secondo lo stato odiero della tecnica. Poiché miriamo costamente all'evoluizione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di esguire in qualsiasi momento e essere preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possible fare valere diritti a causa di piccole differenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l'uso e il montaggio sono parte integrante del prodotto. L'inosservanza delle istruzioni per l'uso e delle avventenze sulla sicurezza èvità contente fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l'eventuale cessione del modellino a terzi.
Condizioni di garanzia
I prodotti Carrera sono giocattoli tecnici di alla qualità che dovrebbero essere trattati con cura. Rispettare assolutamente leindicazioni delle istruzioni per l'uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto).
Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell'ambito delle seguenti condizioni:
la garanzia copre difetti provati di materiale e fabbricazione presenti all'atto dell'acqui-sto del prodotto Camera. Il periodo di garanzia è di 24 mesi a partire nella data d'acqui
sto. La garanzia non copre i particolari soggetti ad usura, i danni derivanti da un trattamento/uso non appropriato o dovuti a interventi da parte di terzi. La riparazione devese essere eseguita solo alla ditta Stadlbauer Marketing + Vertrieb GmbH o da un'azienda da lei autorizzata. Nell'ambito di questa garanzia, la Stadlbauer Marketing + Vertrieb GmbH provvedera, a sua discrezione, alla sostituzione completa del prodotto Carrera o delle sole parti dettose oppure a un rimpiazza equivalente. La garanzia non copre le spesse di trasporto, imballaggio e viaggio nonché i danni addebitabili all'acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere eserciti at esclusivamente dal primo acquirente del prodotto Carrera.
Il diritto alla prestazione di garanzia esiste solo se
- viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difetioso, la ricevuta dell'acquisto/fattura/scontrino di cassa
- non sono state effettuate modifiche arbitrarie del tagliando di garanzia
- il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l'uso
- i danni/malfunzionamenti non sono riconducibili a forza magiore o normale usura.
I tagliandi di garanzia non possono essere sostituiti.
Indicazioni per gli Stati dell'UE: si rimanda all'obbligo di garanzia legale del venditore nonché al fatto che Anything obbligo di garanzia non viene limitato alla garanzia in oggetto.
Dichiarazione di conformità
Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che quello modellino, controller compreso, è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE).
La dichiarazione di conformità originale può essere richiesta online nel site: carrera-rc.com.
Avvertenze!
A causa delle piccole parti ingeribili, quello giocattolo non è adatto per bambini di essere inferiore ai 36 mesi. Attenzione! Pericolo di schiacciamento dovuto al funzionamento! Prima di conseignerne quello giocattolo al bambino, togliere tutti i materiali di imballaggio e il filo metallico di fissaggio. Conservare QUESTa confezione e l'indirizzo per informazioni ed eventuali domande.
Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batterie ricaracilibi, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparenteche elttrici usati non devono essere smaltiti con i rifliuti domestici,
poichè sono nocivi per la salute e l'ambiente. Aiuti a proteggere l'ambiente e la salute e partianche con i Suoi bambini del corretto smaltimento delle batterie ESAuste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portatiagli apposti punti di raccolta, dove vengono riciclati correttamente.
Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Le batterie ricaricabili devono essere ricaricate solo quello la stretta sorveglianza di adulti. Prima di ricaricare, togliere le batterie ricaricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consiglate o quella di un tipo equivalente.
Se il caricabatteriaiene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altri parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione.

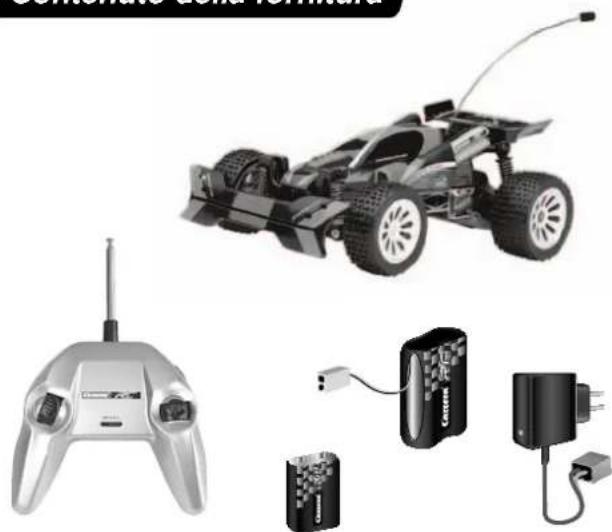

Contenuo della fornitura
1 x Shadow Fox / Green Cobra Blizzard / Silver Blade
1 x Controller 1 x Caricabatteria
1 x Batteria ricaricabile
1 x Antenna
1 x Batteria da 9 V (non ricaricabile)
Norme di sicurezza
Una vettura Carrera RC è un modelino d'auto telecomandato, azionato da speciali batterie ricaracabili. Usare solo le batterieagliioni di litio originali Carrera RC.
La vetura Carrera RC è progettata esclusivamente per fini hobbisticheve essere usata solo sulle piste e spazi appositi.
Attenzione!

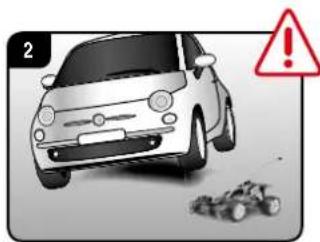

Non usare la vetura Carrera RC nel traffico stradale.
Non passare sotto linee ad alla tensione o piloni di antenne radio e non usare in caso di temporarii Interferenze e perturbazioni atmospherici possono causare malfunzionamenti. In caso di granidi differenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da cui risultanti attendere finché l'auto si è acclimatizzata.

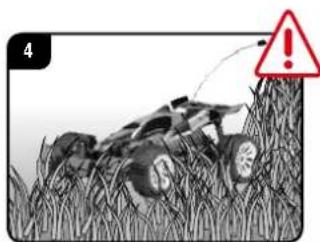

Non usare mai quello prodotto su manti erbosi. L'aggrovigliarsi dell'erba cui ostacolare la rotazione degli assi e surriscaldare il motore. Con una vettura Carrera RC non devono essere trasportati animali, miglior o persone.
Non usare mai la vetura RC all'aperto in caso di pioggia o neve.
L'auto non delve essere fatta passare in acqua, pozzanghere e neve e deve essere conservata in un luogo asciutto.
Per evitare che la vettura Carrera RC cada in acqua, non usarla mai nei pressi di fiumi, stagni o laghi.
Evitare di percorrere tratti escludamente di sabbia.
Non esporre la vettura Carrera RC a irradiazioni solari dirette.
Per evitare surriscaldamenti dell'elettronica dell'auto, a temperature superiore ai 35^ si devono effettuare brevi pause regolari.
Mettere sempre l'auto sul pavimento con le mani. Non buttarla mai sul pavimento stando in piedi.
Evitare salti da trampolini o rampe più alti di 15 cm.
Attenzione alla punta dell'antenna, pericolo di lesioni!
Per la pulizia del modellino non usare mai detergenti aggressivi.
Per evitare che la vettra Carrera RC funzioni con unsystema di commando disturbato e quindi incontrolata, verificare lo stato della carica delle batterie del controller e della batteria della vetura.
Prima e dato l'uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventually stringere viti e dadi.
Applicazione dell'antenna
Fare passare il cavo dell'antenna
attraverso il relativo tubicino e fissare quest'ultimo alla vettura Carrera RC. Bloccare l'estremita del cavo dell'antenna con un adesivo Carrera RC staccato dal foglio dei logo.
Carica della batteria
Collegare daprima la batteria Carrera RC con il caricabatteria accloso. Il raccordo ossia il collegamento tra batteria e caricabatteria è realizzato in modo da escludere l'inversione della polarità. Collegare il caricabatteria a una fonte di energia. Se la batteria è stato collegato correttamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanente.
Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essere totta e installata nella vettura Carrera RC che ora è pronta per l'uso. Dopo l'uso, l'accumulatore deve rafreddarsi per min. 20 minuti prima di poter essere ricaricato completeness. L'inosser-VERDE = ProntoROSSO = Carica di esta pausa può cusare difetti all'accumulatore.
Installazione della batteria
Con un cacciavite toglieri il coperchio del vano della batteria della vetura Carrera RC.
Collegare l'estremita del cavo della vettura Carrera RC con quella della batteria. Inserire la batteria. Con un cacciavite avvitare il coperchio.
Inserimento della batteria da 9 V
Svitare il copercchio del vano batterie del controller e insertire la batteria da 9 V.
Durante l'insertimento della batteria da 9 V assicurarsi che la polarità sa corretta. Con un cacciavite riavvitare il coperchio.
Ora la corsa può iniziare
Assicurarsi che nel proprio raggio d'azione nessuno usi la stessa frequenza.
Per evitarlo e per consentire alla vettura Carrera RC di essere azionata dal controller, assicurarsi che sulla vettura e sul controller si impostata la medesima Frequenza (A/B/C).
L'uso di bande di frequenza differenti consente I'uso contemporaneo di tre vetture.
Estrarre completeness l'antenna del controller.
Accendere la vettra Carrera RC con l'interruttore ON/OFF.
Questa vettra ha 2 velocità.
Con l'interruttore ON/OFF èanche possibile commutare nel modo training o indoor.
Regolazione dello sterzo Se durante l'uso della vettura Carrera RC si constata che tira a destra o a sinistra, la traiettoria cui essere corretta con il dispositivo di regolazione visibile nel disegno.
Alleniamoci!

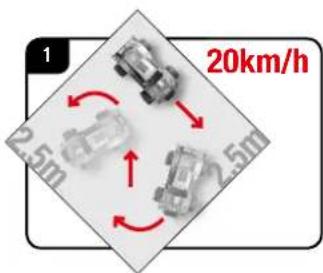

Attenzione! Quest'auto raggiunge velocità fino a 20 km/h. Allenarsi solo su una superficie libera di almeno 2,5 x 2,5 metri. La prima volta azionare la leva dell'acceleratore con molta cautela poichè l'autoreagisce in modo molto sensibile. Durante le prime prove di guida,utilizzare assolutamente il modo di training (slow).
Con cunei spartitraffico o lattine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnia basilare di guida della vettura Carrera RC è l'accelerazione in rettilinoe e la frenata in curva.
- Il periodo di funzionamento continuo non deve superare la durata di 2 cariche dell'accumulatore. Dopo 2 ricariche dell'accumulatore si deve effettuire una pausa di ca. 20 minuti.
- Evitare l'uso permanente del motore.
- Se l'auto si spègne ripétutamente, l'accumulatore è scarico. Ricariscalo.
- Dopo 30 minuti di inattività, il controller e l'auto si spengono automaticamente. Per il riutilizzo, posizionale l'interruttore ON/OFF del controller & dell'autoproima su OFF e quindi di nuovo su ON.
- Per lo spegnimento dopo l'uso procedere in ordine inverso.
- Dopo l'uso togliere la batteria e disconnetterla.
- Dopo l'uso pulire la vettura Carrera RC.
Pulsante High Speed Turbo
La funzione High Speed Turbo viene attivata premendo il pulsante sul lato destro del controller.
Funzioni del controller
Full Function
Con il joystick è possible guidare la vetura in tutte le direzioni:
joystick a sinistra: avanti, indietro
joystick a destra: a sinistra, a destra
Solutioni dei problemi
| Problema Causa Rimedio | ||
| Il modellino non funziona | L'interruttore sul trasmettitore e/o il modellino è posizionato su «OFF« Accerde | |
| Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica | ||
| L'auto si è femata davanti a un ostacolo. | La protezione contro sovratensioni ha disinserito l'auto. Posizione l'interruttore ON/OFF dell'auto prima su OFF e quando su ON e mettere l'auto su una superficie libera. | |
| Batteria ricaricabile/batterie scariche nel trasmettitore o modellino | Inserire una batteria ricaricabile e/o una batteria cariche | |
| Impostati canali differenti nella vettura e nel controller Regolare sullo stesso canale | ||
| Il trasmettitore si è disattivato automaticamente dopo 30 minuti. | Per il nitilizzo, posizionale l'interruttore ON/OFF del controller & dell'auto prima su OFF e quando di nuovo su ON. | |
| L'auto è molto calda. | Spagnere l'auto e il controller e lasciare raffreddare la vettura per circa 30 minuti. | |
| Nessun controllo | Il veicolo si mette in movimento non volutamente. | Accendere prima il trasmettitore e poi il veicolo. |
| Antenna del trasmettitore difettosa Estrarre completamente l'antenna | ||
| Un'alto modellino RC usa la medesima frequenza Cambiare la frequenza | ||
Se occorressero pezioni di ricambio, nell'area di assistenza di carrera-rc.com è disponibile una panoramicà completinga dei pezzi disponibili.
