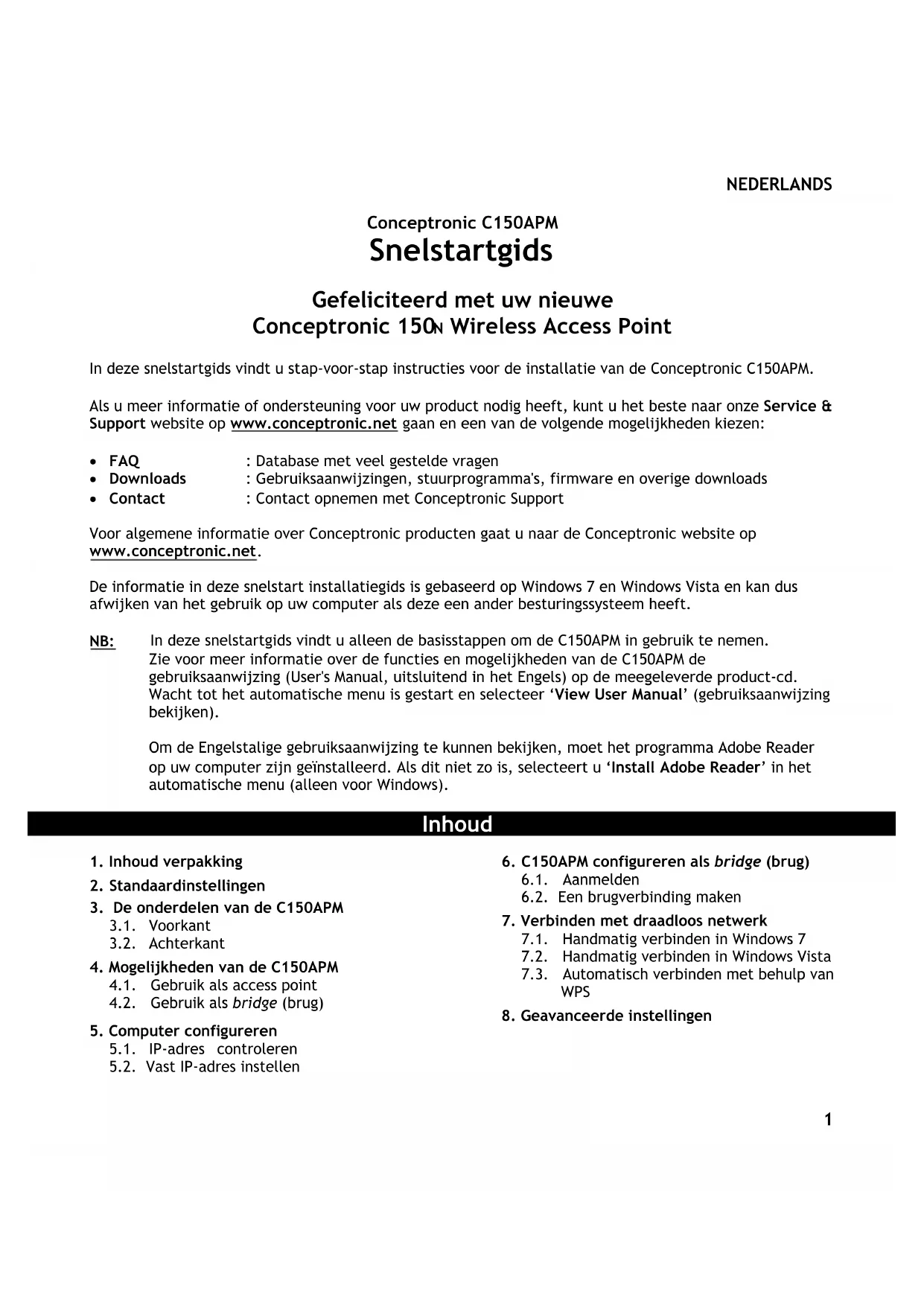

GEBRUIKSAANWIJZING C150APM CONCEPTRONIC

Gefeliciteerd met uw nieuwe

N Wireless Access Point

In deze snelstartgids vindt u stap-voor-stap instructies voor de installatie van de Conceptronic C150APM.

Als u meer informatie of ondersteuning voor uw product nodig heeft, kunt u het beste naar onze Service &

Support website op www.conceptronic.net

gaan en een van de volgende mogelijkheden kiezen:

• FAQ : Database met veel gestelde vragen

• Downloads : Gebruiksaanwijzingen, stuurprogramma's, firmware en overige downloads

• Contact : Contact opnemen met Conceptronic Support

Voor algemene informatie over Conceptronic producten gaat u naar de Conceptronic website op

www.conceptronic.net

De informatie in deze snelstart installatiegids is gebaseerd op Windows 7 en Windows Vista en kan dus

afwijken van het gebruik op uw computer als deze een ander besturingssysteem heeft.

In deze snelstartgids vindt u alleen de basisstappen om de C150APM in gebruik te nemen.

Zie voor meer informatie over de functies en mogelijkheden van de C150APM de

gebruiksaanwijzing (User's Manual, uitsluitend in het Engels) op de meegeleverde product-cd.

Wacht tot het automatische menu is gestart en selecteer ‘View User Manual’ (gebruiksaanwijzing

Om de Engelstalige gebruiksaanwijzing te kunnen bekijken, moet het programma Adobe Reader

op uw computer zijn geïnstalleerd. Als dit niet zo is, selecteert u ‘Install Adobe Reader’ in het

automatische menu (alleen voor Windows).

1. Inhoud verpakking

2. Standaardinstellingen

3. De onderdelen van de C150APM

4. Mogelijkheden van de C150APM

4.1. Gebruik als access point

4.2. Gebruik als bridge (brug)

5. Computer configureren

6.2. Een brugverbinding maken

7. Verbinden met draadloos netwerk

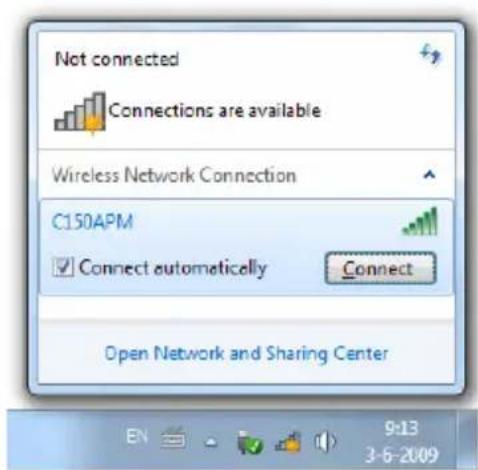

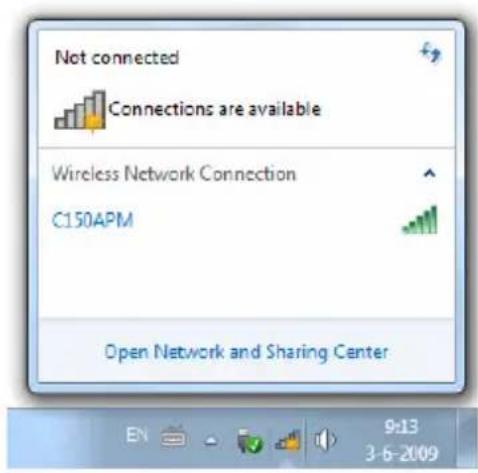

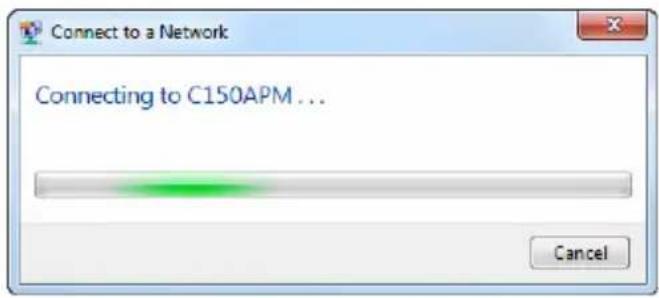

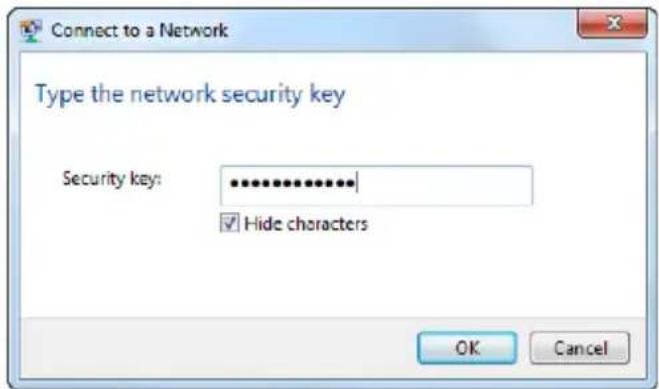

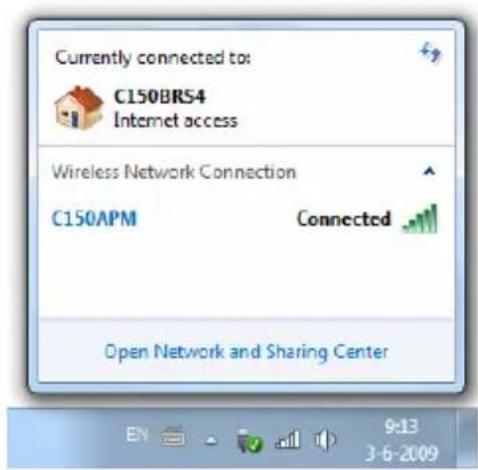

7.1. Handmatig verbinden in Windows 7

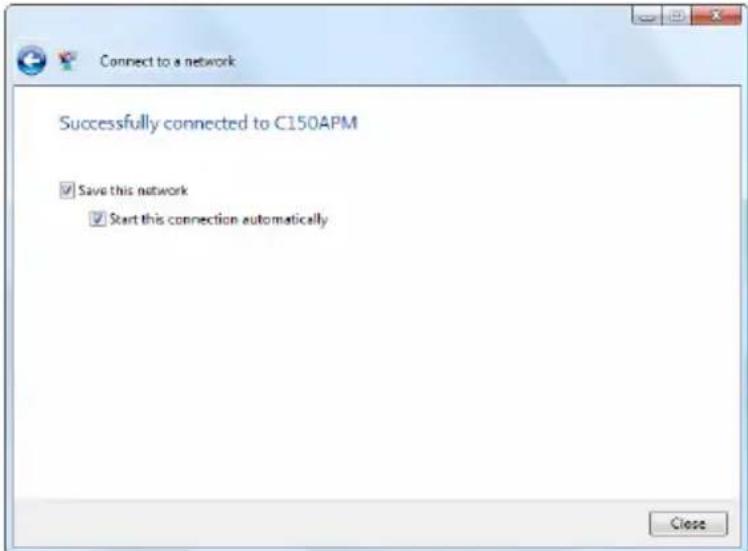

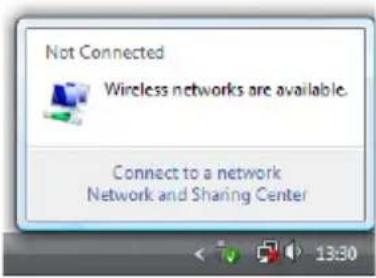

7.2. Handmatig verbinden in Windows Vista

7.3. Automatisch verbinden met behulp van

8. Geavanceerde instellingenNEDERLANDS

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic 150 N Wireless Access Point:

• Conceptronic C150APM – 150 N Wireless Access Point • Netvoeding 5V gelijkstroom, 1A

• Antenne voor draadloze connectiviteit

• Deze meertalige snelstart installatiegids

• Garantiekaart en boekje CE-verklaring

2. Standaardinstellingen

De volgende instellingen van de C150APM zijn standaard al ingevuld:

(Gebruikersnaam) : admin

(Wachtwoord) : admin

NB: We raden u sterk aan het wachtwoord te veranderen wanneer u de C150APM voor de eerste keer

configureert. Wanneer u bent aangemeld via de stappen uit paragraaf 6.1 kunt u het wachtwoord

wijzigen bij de optie “System Settings” (Systeeminstellingen).

SSID (Naam draadloos netwerk) : C150APM Security level

(Beveiligingsniveau) : WPA/WPA2 Mixed Mode met AES/TKIP Security passphrase

(Wachtwoordzin): zie het productetiket aan de onderkant van de C150APMNEDERLANDS

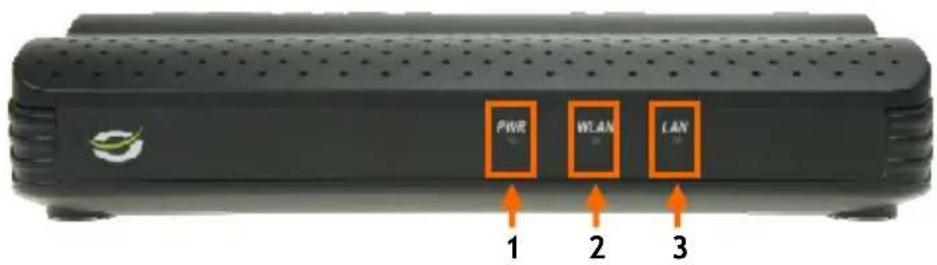

3. De onderdelen van de C150APM

Nr. Beschrijving Status Betekenis status

1. Aan/uit-lampje UIT Het access point staat uit

AAN Het access point staat aan

2 WLAN/WPS-lampje UIT Draadloos netwerk staat uit

AAN - CONTINU WPS-functie voor draadloos netwerk staat aan

AAN - KNIPPERT Er worden gegevens ontvangen/verzonden via de draadloze

3 LAN-lampje UIT LAN-netwerkpoort (locaal netwerk) is niet verbonden

AAN - CONTINU LAN-netwerkpoort is verbonden

AAN - KNIPPERT Er worden gegevens ontvangen/verzonden via de LAN-

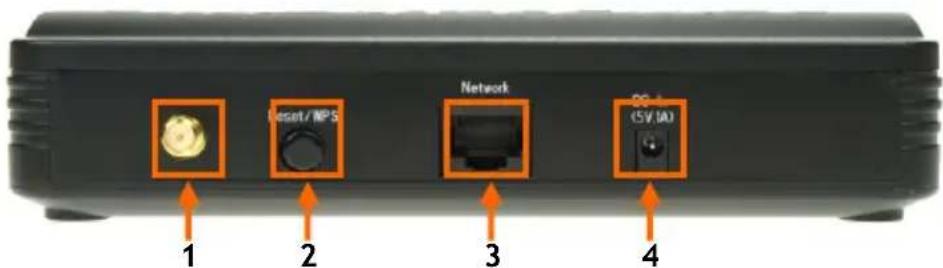

Nr. Beschrijving Betekenis

1 Antenne-aansluiting R-SMA-connector voor antenne

2 Reset/WPS-knop WPS-functie aanzetten (kort indrukken)

of resetten (ingedrukt houden)

3 LAN-netwerkpoort Via deze poort verbindt u uw access point met uw netwerk

of met een apparaat met netwerkaansluiting

4 Stroomingang Hier sluit u de netvoeding aan op het access point

4. Mogelijkheden van de C150APM Voordat u goed verbinding kunt maken met de C150APM, moet u instellen welke mogelijkheden van de

C150APM u wilt gebruiken.

De C150APM kan in verschillende omgevingen worden gebruikt en elke omgeving vereist zijn eigen speciale

4.1 Gebruik als access point

Als u de C150APM wilt gebruiken om uw bestaande netwerk draadloos te maken, moet u hem verbinden

(en instellen) als ‘access point

- Sluit de netvoeding aan op de stroomingang aan de achterkant van de C150APM en op een stopcontact.

Het aan/uit-lampje aan de voorkant van de C150APM gaat aan.

- Sluit de LAN-netwerkkabel aan op de LAN-poort aan de achterkant van de C150APM en op uw netwerk.

Het LAN-lampje gaat branden om aan te geven dat de netwerkkabel goed is aangesloten en dat de

verbinding actief is.

De C150APM werkt nu als ‘access point’ voor uw netwerk. Ga verder met hoofdstuk 7 om een draadloze

cliënt met de C150APM te verbinden.

NB: Het draadloze netwerk van de C150APM wordt standaard beveiligd met WPA-PSK/WPA2-PSK

encryptie (Mixed Mode). Dit betekent dat u het draadloze netwerk niet handmatig hoeft te

beveiligen. Zie voor meer informatie over de functies en mogelijkheden van de C150APM de

gebruiksaanwijzing (User's Manual, uitsluitend in het Engels) op de meegeleverde product-cd als u

de beveiligingsinstellingen van de C150APM handmatig wilt aanpassen.

4.2 Gebruik als brug (bridge mode)

Als u de C150APM wilt gebruiken om verbinding te leggen tussen een apparaat met een netwerkaansluiting

(zoals een netwerkprinter, netwerkopslagapparaat, mediaspeler of spelconsole) en een draadloos

netwerk, moet u de C150APM verbinden (en instellen) als ‘bridge

Voor de eerste configuratie van de C150APM als ‘bridge’ raden we u sterk aan het access point

met uw bestaande netwerk te verbinden (router, switch, enz.) of rechtstreeks met uw computer.

- Sluit de netvoeding aan op de stroomingang aan de achterkant van de C150APM en op een stopcontact.

Het aan/uit-lampje aan de voorkant van de C150APM gaat aan.

- Sluit de LAN-netwerkkabel aan op de LAN-poort aan de achterkant van de C150APM en op uw netwerk

of computer. Het LAN-lampje gaat branden om aan te geven dat de netwerkkabel goed is aangesloten

en dat de verbinding actief is.

De C150APM is nu actief, maar werkt (nog) als ‘access point

Ga verder met hoofdstuk 5 om de C150APM via uw computer te configureren.

Ga verder met hoofdstuk 6 om de C150APM als brug te configureren (‘bridge

5. Computer configureren

Het access point staat ingesteld op een vast ip-adres. Om het access point te kunnen configureren, moet

uw computer een IP-adres hebben dat in hetzelfde bereik ligt als het IP-adres van het access point (het

bereik wordt aangegeven door de eerste drie getallen van het IP-adres).

Het IP-adres van het access point staat standaard op: 192.168.0.2

5.1 IP-adres controleren

Met de ‘Opdrachtprompt’ van Windows kunt u kijken of het IP-adres van uw computer in hetzelfde bereik

ligt als dat van het access point. Het volgende voorbeeld is gebaseerd op Windows 7 en op Vista met

Service Pack 1. Om de onderstaande stappen te kunnen uitvoeren, moet u onder Windows 7 en Vista over

administrator-toegangsrechten beschikken.

A. Klik op de ‘Start’-knop van Windows en selecteer ‘Alle programma's’ gevolgd door ‘Bureau-

accessoires’, klik met de rechter muisknop op ‘Opdrachtprompt’ en selecteer ‘Als administrator

Als u een waarschuwing krijgt, moet u deze accepteren door op ‘Verder gaan’ of ‘Ja’ te klikken.

Het venster Opdrachtprompt verschijnt. Controleer of de titelbalk van het ‘Opdrachtprompt’ venster

aangeeft: “Administrator: Opdrachtprompt”. Wanneer “Administrator” niet wordt aangegeven, heeft u

niet de administrator-rechten die u nodig heeft voor de volgende stappen en moet u stap A opnieuw

B. Geef de opdracht ‘IPCONFIG’ in en druk op ‘ENTER’ op uw toetsenbord.

U moet nu de volgende informatie zien:

IPv4-adres : 192.168.0.xxx (xxx is een getal tussen 3 en 254)

Subnetmasker : 255.255.255.0

Als de getoonde informatie overeenkomt met het bovenstaande, kunt u verdergaan met de configuratie

van het access point in hoofdstuk 5.

Als de bovenstaande informatie niet overeenkomt met uw configuratie, moet u tijdelijk een IP-adres aan

uw computer toewijzen dat in hetzelfde bereik ligt als het IP-adres van het access point, om het access

point te kunnen configureren.

U vindt de stappen om een vast IP-adres in te stellen in paragraaf 5.2.

5.2 Vast IP-adres instellen

Als het IP-adres van uw computer niet in hetzelfde bereik als dat van het access point ligt, moet u uw

computer tijdelijk een IP-adres geven dat wel in dat bereik ligt.

Met behulp van de onderstaande aanwijzingen kunt u uw computer een vast IP-adres geven.

A. Klik op de ‘Start’-knop van Windows en

selecteer ‘Alle programma's’, ‘Bureau-

accessoires’, ‘Uitvoeren’.

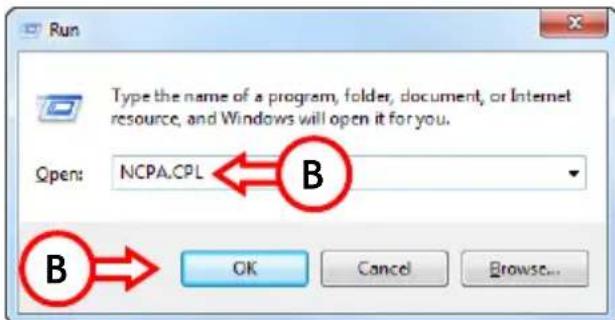

B. Geef de opdracht ‘NCPA.CPL’ in en klik op

Het venster “Netwerkverbindingen” wordt

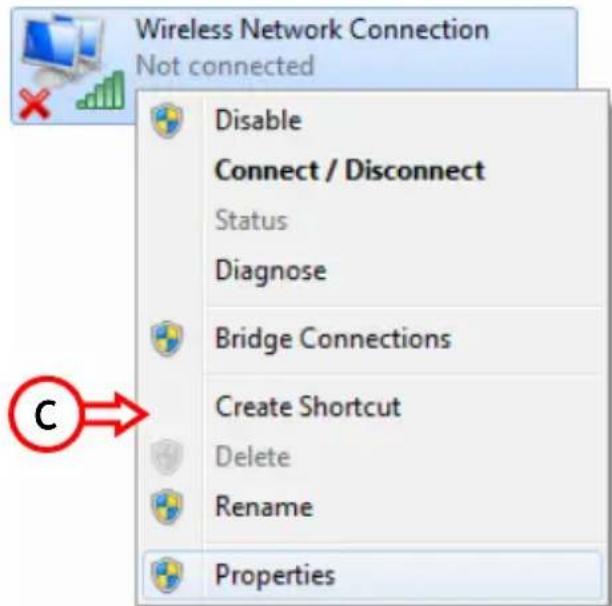

C. Klik met de rechter muisknop op ‘LAN-

verbinding’ of ‘Draadloze

netwerkverbinding’ (afhankelijk van de

gebruikte aansluiting) en selecteer

Het eigenschappenvenster van de gekozen netwerkaansluiting (LAN of draadloos) wordt getoond.

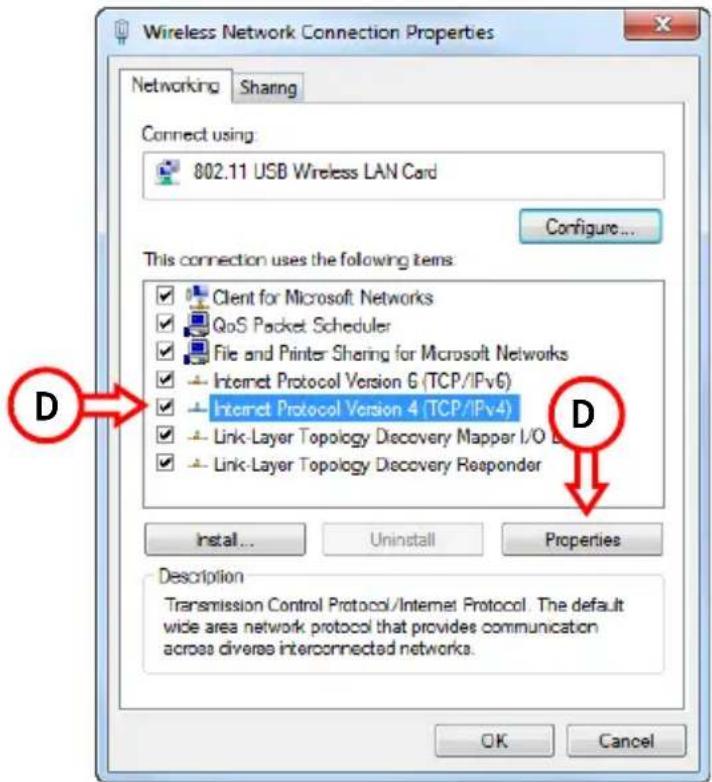

D. Selecteer ‘Internet Protocol versie 4

(TCP/IPv4)’ en klik op ‘Eigenschappen’.

Het eigenschappenvenster van Internet Protocol

versie 4 (TCP/IPv4) wordt getoond.

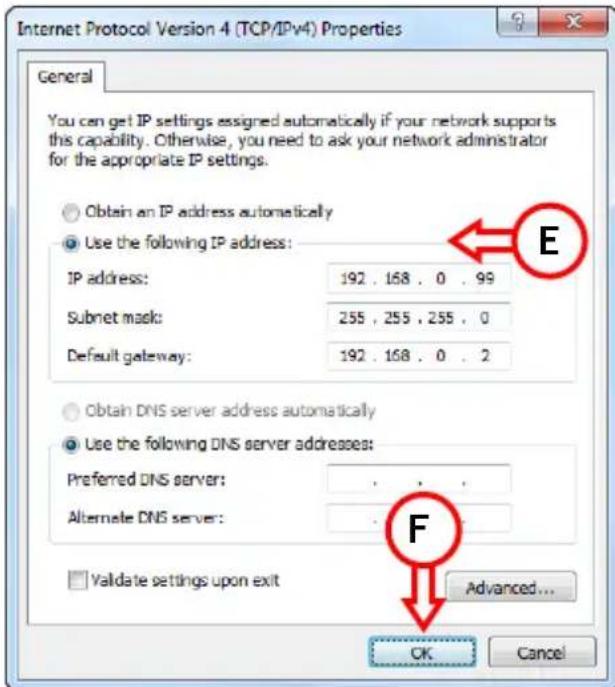

E. Selecteer ‘Het volgende IP-adres gebruiken:’

en geef in de beschikbare velden de volgende

Standaardgateway: 192.168.0.2

F. Klik op ‘OK’ om de instellingen op te slaan.

G. Klik in het eigenschappenvenster van Internet

Protocol versie 4 (TCP/IPv4) op ‘OK’ om de

instellingen op te slaan.

In dit hoofdstuk 6 leest u hoe u de C150APM als brug kunt configureren (‘bridge mode’).

Om de instellingen van de C150APM te configureren, wordt een webgebaseerde interface gebruikt. Dit

betekent dat u de instellingen van de C150APM kunt veranderen vanaf iedere ermee verbonden computer

die over een internetbrowser beschikt.

Om u bij de C150APM aan te melden, voert u de volgende stappen uit:

A. Start uw internetbrowser (zoals Internet Explorer, Firefox, Safari of Chrome).

B. Geef het IP-adres van het access point in in de adresbalk van uw internetbrowser.

Standaard : http://192.168.0.2/

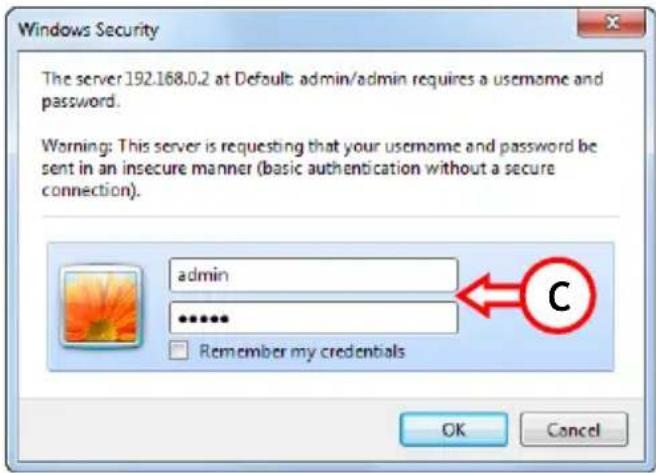

Nu verschijnt een aanmeldvenster waarin om een gebruikersnaam en een wachtwoord wordt

C. Geef de gebruikersnaam en het wachtwoord in en klik op ‘OK’ om de webgebaseerde configuratie te

Standaard gebruiksersnaam : admin

Standaard wachtwoord : admin

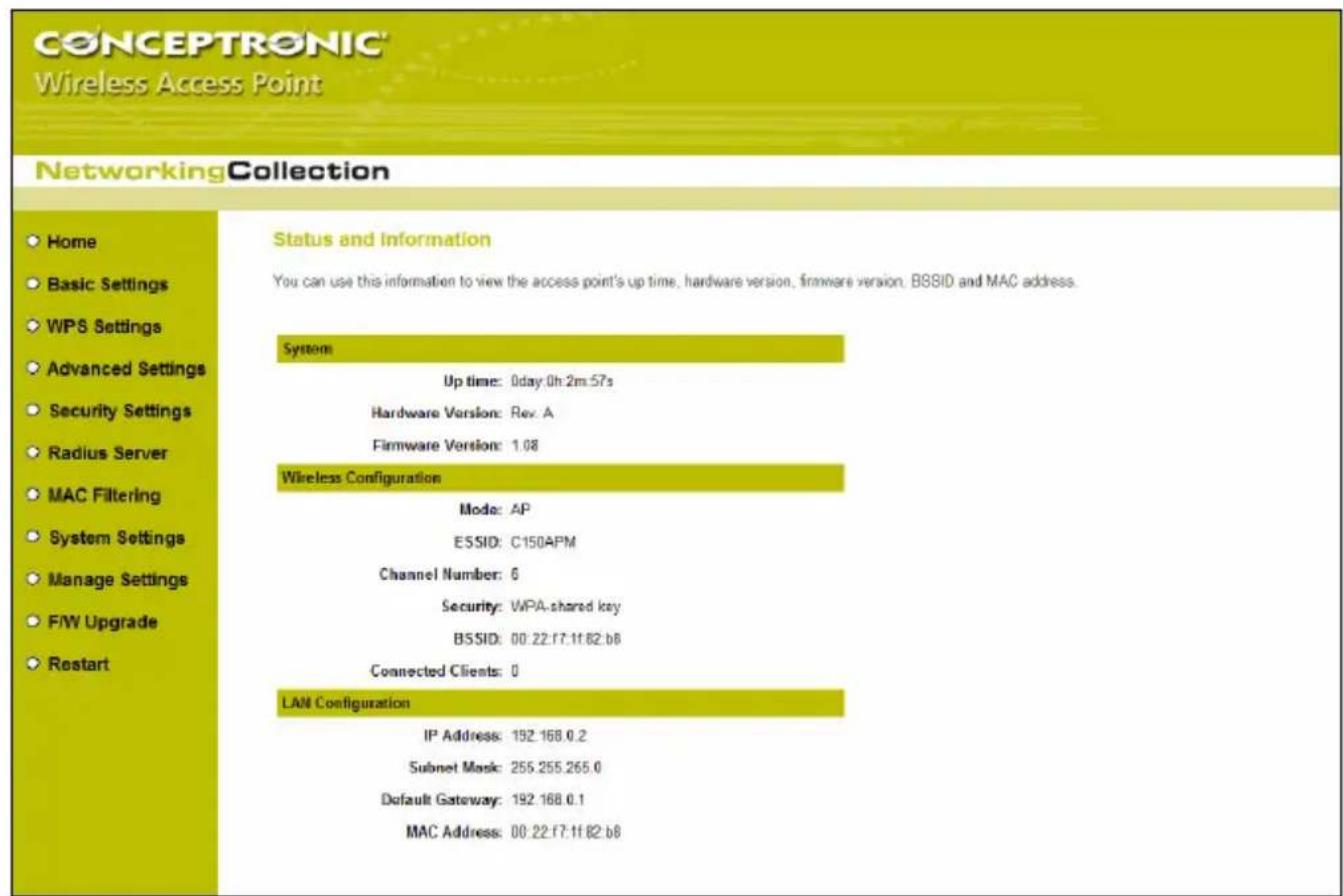

Wanneer de gebruikersnaam en het wachtwoord correct zijn, toont de C150APM de hoofdpagina:

Op de hoofdpagina kunt u gemakkelijk de opties van de C150BRS4 webconfiguratie kiezen:

- Home (Startpagina) : Hoofdconfiguratiepagina tonen

- Basic Settings (Basisinstellingen) : De basisinstellingen van het access point aanpassen

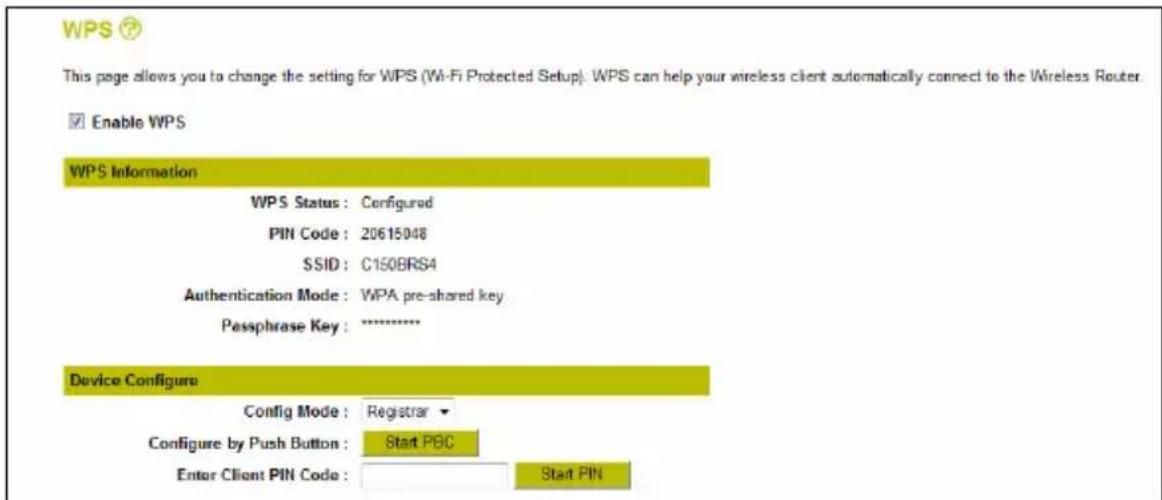

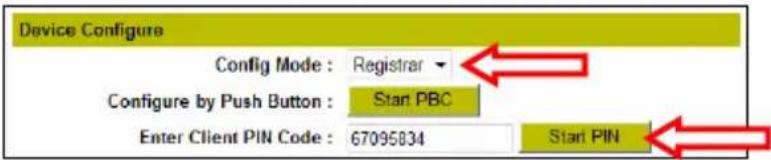

- WPS Settings (WPS-instellingen) : WPS-instellingen aanpassen

- Advanced Settings (Geavanceerde instellingen) : Geavanceerde draadloze instellingen aanpassen

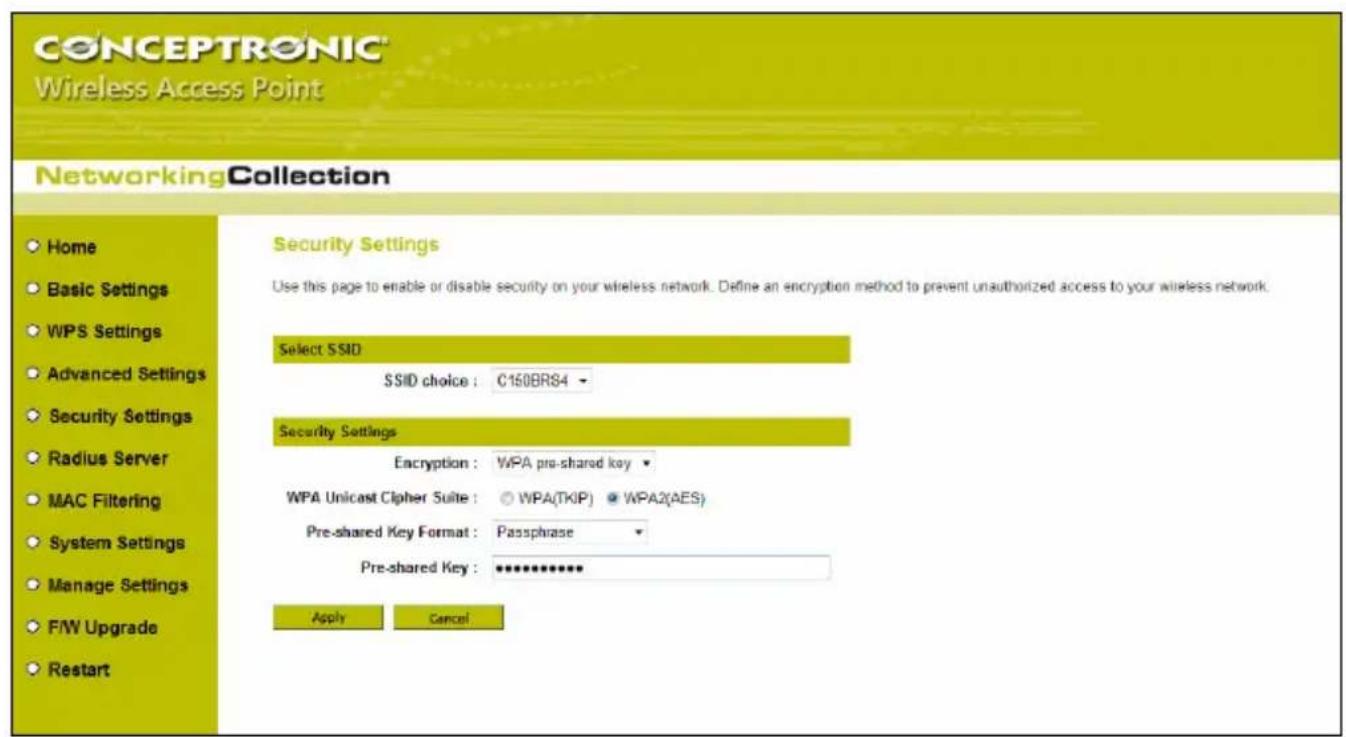

- Security Settings (Beveiligingsinstellingen) : Draadloze beveiligingsinstellingen aanpassen

- Radius Server : Instellingen voor een Radius Server

C150APM op de standaardinstellingen terugzetten

- F/W Upgrade (Firmware bijwerken) : Firmware bijwerken

- Restart (Herstarten) : Het access point opnieuw opstarten

In deze snelstartgids vindt u alleen de instellingen voor gebruik als ‘bridge’ en de basisinstellingen

voor gebruik als ‘access point

’. Alle overige opties worden toegelicht in de gebruiksaanwijzing

(uitsluitend in het Engels). Doe hiervoor de meegeleverde product-cd in de computer, wacht tot het

automatische menu is gestart en selecteer ‘View User Manual’ (gebruiksaanwijzing bekijken).NEDERLANDS

6.2 Brugverbinding maken (bridge)

Dit hoofdstuk leidt u stap voor stap door de instellingen van de C150APM die moeten worden

geconfigureerd voor gebruik als brug.

Voordat u verder kunt gaan met configureren van de C150APM in de ‘bridge’ stand, heeft u de

volgende informatie nodig over uw bestaande draadloze netwerk:

- Netwerknaam (SSID)

- Beveiligingssleutel (encryption key ) of wachtwoordzin (passphrase)

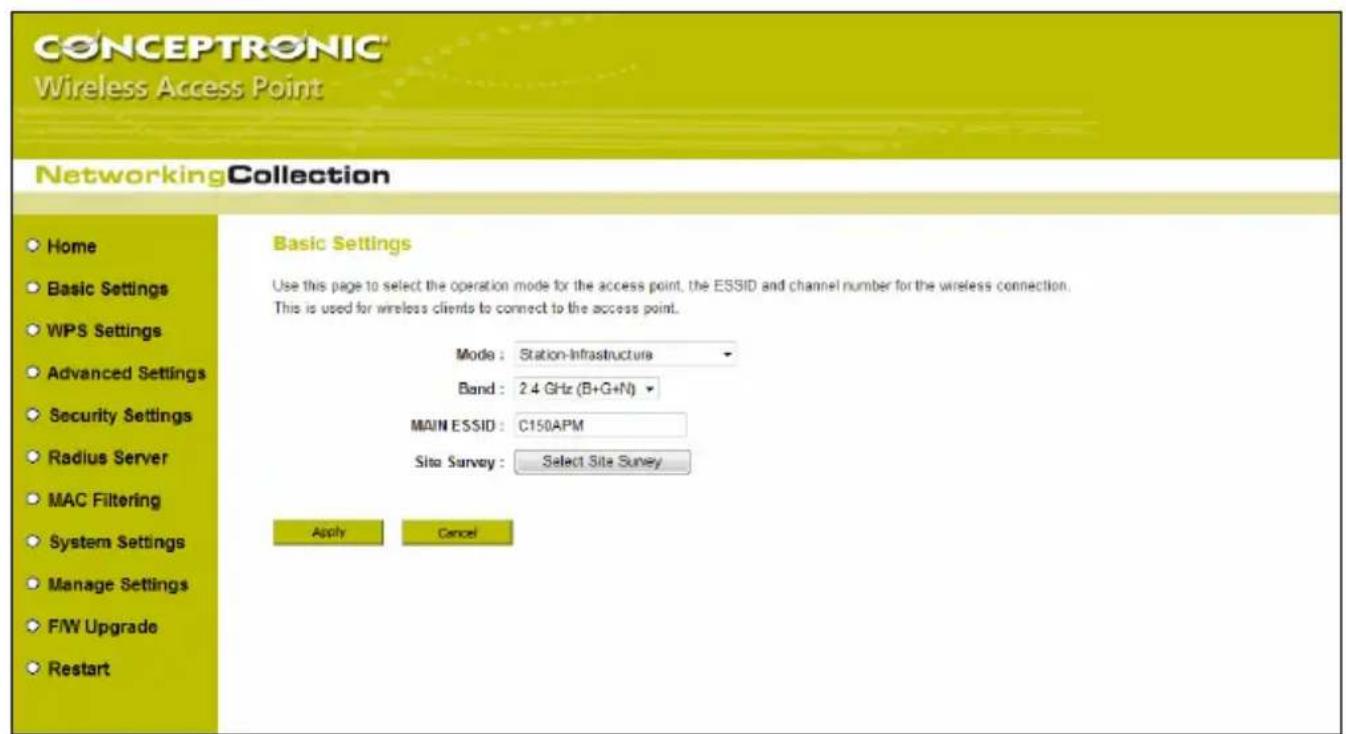

A. Klik op de knop ‘Basic Settings’ (Basisinstellingen) in het linkermenu van de webconfiguratie.

De pagina “Basic Settings” (Basisinstellingen) wordt op uw scherm weergegeven.

B. Verander de ‘Mode’ (Stand) in ‘Station-Infrastructure’ (Station-infrastructuur).

C. Klik op de knop ‘Select Site Survey’ (Beschikbare draadloze netwerken) om uw bestaande draadloze

netwerk te zoeken.NEDERLANDS

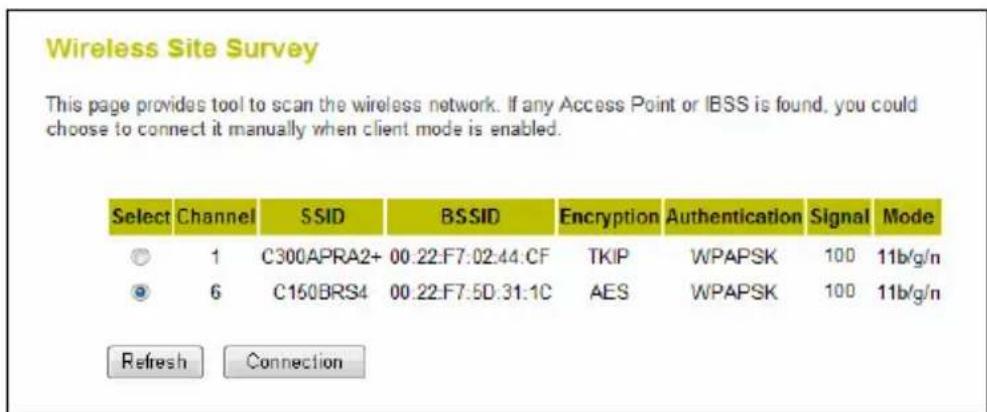

Het venster “Wireless Site Survey” (Beschikbare draadloze netwerken) wordt geopend.

Als uw bestaande draadloze netwerk hier niet bij staat, is het mogelijk dat u buiten bereik bent, dat

het andere access point uit staat of dat het netwerk verborgen is.

Zorg dat uw bestaande draadloze netwerk aan staat en gebruik de knop ‘Refresh’ (Vernieuwen) om

opnieuw naar draadloze netwerken te zoeken.

Als uw draadloze netwerk verborgen is, wordt het niet weergegeven bij “Wireless Site Survey”.

Sluit in dat geval het venster “Wireless Site Survey” en geef de netwerknaam exact in in het veld

‘MAIN ESSID’ op de pagina “Basic Settings” (Basisinstellingen).

D. Selecteer het bestaande draadloze netwerk waarmee u verbinding wilt maken en klik op de knop

‘Connection’ (Verbinden).

Het venster “Wireless Site Survey” wordt gesloten en de gekozen netwerknaam verschijnt in het veld

‘MAIN ESSID’ op de pagina “Basic Settings”.

E. Klik op de knop ‘Apply’ (Toepassen) om de instellingen in gebruik te nemen.

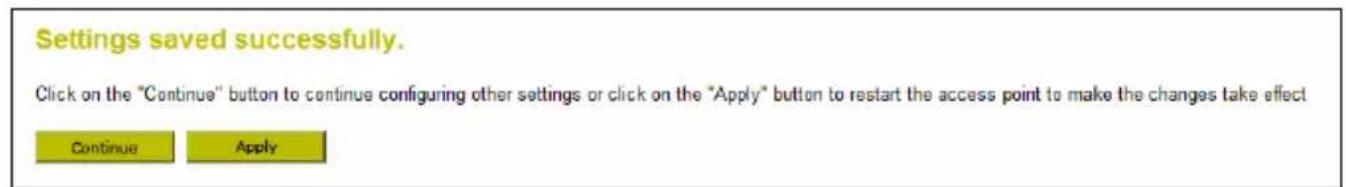

Nadat u instellingen van de C150APM heeft gewijzigd, moet u altijd tussen twee mogelijkheden

- Continue (Verder gaan): Doorgaan met wijzigen van instellingen (nieuwe instellingen worden nog

niet vastgelegd in het geheugen).

- Apply (Toepassen): Alle wijzigingen in gebruik nemen door de instellingen in het geheugen op te

slaan en de C150APM opnieuw op te starten.

F. Klik op de knop ‘Continue’ (Verder gaan) om nog meer instellingen te wijzigen.NEDERLANDS

G. Klik op de knop ‘Security Settings’ (Beveiligingsinstellingen) in het linkermenu van de

De pagina “Security Settings” (Beveiligingsinstellingen) wordt op uw scherm weergegeven.

H. Selecteer het encryptietype van uw bestaande draadloze netwerk in het afrolmenu ‘Encryption’

Als uw bestaande draadloze netwerk is beveiligd met WPA:

- Selecteer het type WPA beveiliging in het gedeelte “WPA Unicast Cipher Suite”.

- Selecteer het type beveiligingssleutel bij “Pre-shared Key Format” (Indeling vooraf gedeelde

- Geef de beveiligingssleutel (encryption key) in bij “Pre-shared Key” (Vooraf gedeelde sleutel).

Als uw bestaande draadloze netwerk is beveiligd met WEP:

- Geef de lengte van de beveiligingssleutel in bij “Key Length” (Lengte sleutel).

- Geef de indeling van de beveiligingssleutel in bij “Key Format” (Indeling sleutel).

- Geef de beveiligingssleutel in bij “Encryption Key” (Vooraf gedeelde sleutel).

I. Klik op de knop ‘Apply’ (Toepassen) om de instellingen in gebruik te nemen.NEDERLANDS

Nadat u instellingen van de C150APM heeft gewijzigd, moet u altijd tussen twee mogelijkheden

- Continue (Verder gaan): Doorgaan met wijzigen van instellingen (nieuwe instellingen worden nog

niet vastgelegd in het geheugen).

- Apply (Toepassen): Alle wijzigingen in gebruik nemen door de instellingen in het geheugen op te

slaan en de C150APM opnieuw op te starten.

J. Klik op de knop ‘Apply’ (Toepassen) om de instellingen vast te leggen in het geheugen en de

C150APM opnieuw op te starten.

Tijdens de herstart is de knop ‘OK’ grijs (niet beschikbaar) en wordt hier afgeteld tot de herstart is

voltooid. Klik na afloop van de herstart op ‘OK’ om terug te gaan naar de webgebaseerde configuratie van

De configuratie van de ‘bridge

’ stand is nu voltooid. U kunt de C150APM nu van uw computer loskoppelen

en aansluiten op het netwerkapparaat waarvoor u de brug heeft geconfigureerd.

Als u uw computer in paragraaf 5.2 een tijdelijk vast IP-adres heeft gegeven, moet u de

computer terugzetten op de oorspronkelijke instellingen. Volg hiervoor de stappen in paragraaf

5.2. Bij stap E selecteert u ‘Automatisch een IP-adres laten toewijzen’.

N Wireless Access Point

is nu klaar voor gebruik als draadloze bridge!NEDERLANDS

7. Verbinden met draadloos netwerk

Er zijn twee verschillende manieren om draadloos verbinding te maken met de C150APM:

- Automatisch met behulp van de WPS-functie.

Vrijwel alle merken/types draadloze netwerkkaarten gebruiken een andere cliënt-applicatie. Zie de

gebruiksaanwijzing van uw draadloze netwerkkaart voor informatie over hoe u verbinding maakt met een

7.1 Handmatig verbinden in Windows 7

In het volgende voorbeeld wordt gebruik gemaakt van de standaardfunctie “Verbinding met een netwerk

maken” die aanwezig is in Windows 7.

A Klik op het ‘Netwerk’ pictogram in het

Windows systeemvak voor een lijst met

beschikbare draadloze netwerken.

B Selecteer het netwerk “C150APM” in de

lijst en klik op ‘Verbinding maken’.

Standaard is de optie “Automatisch

verbinding maken” geselecteerd. Dit

zorgt ervoor dat de verbinding steeds

automatisch wordt gestart wanneer uw

computer wordt aangezet. Als u dit niet

wilt, kunt u dit vakje uitschakelen

voordat u op ‘Verbinding maken’ klikt.

! BELANGRIJKE OPMERKING !

De C150APM is standaard beveiligd met WPA-PSK/WPA2-PSK encryptie (Mixed Mode).

U vindt de unieke WPA wachtwoordzin (passphrase) op het productetiket aan de onderkant van

uw C150APM.NEDERLANDS

C Geef in het veld “Wachtwoordzin” de

standaard WPA wachtwoordzin in (de

passphrase zoals aangegeven op de

onderkant van uw C150APM) en klik op

D De cliënt maakt nu verbinding met het

E Om de status van de draadloze

verbinding te controleren, kunt u op het

‘Netwerk’ pictogram in het systeemvak

klikken. U ziet hier met welk netwerk u

momenteel verbonden bent, informatie

over de verbinding, en de sterkte van

het signaal.NEDERLANDS

7.2 Handmatig verbinden in Windows Vista

In het volgende voorbeeld wordt gebruik gemaakt van de standaardfunctie “Verbinding met een netwerk

maken” die aanwezig is in Windows Vista met Service Pack 1.

A Klik op het ‘Netwerk’ pictogram

in het systeemvak en klik op “Er

zijn draadloze netwerken

B Selecteer het netwerk

“C150APM” in de lijst en klik op

‘Verbinding maken’.NEDERLANDS

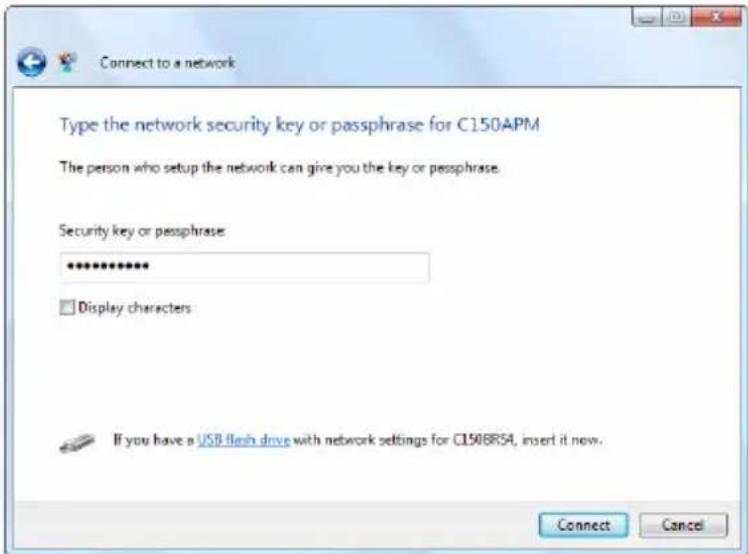

wachtwoordzin” de standaard

WPA passphrase in (zoals

aangegeven op de onderkant van

kunt u ervoor kiezen om dit

netwerk vast te leggen en er

voortaan automatisch verbinding

mee te maken zodra uw

computer wordt aangezet. Klik

verbindingwizard af te sluiten.

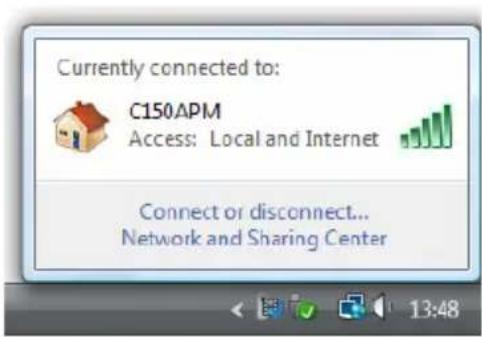

E Om de status van de draadloze

verbinding te controleren, kunt u

op het ‘Netwerk’ pictogram in

het systeemvak klikken. U ziet

hier met welk netwerk u

momenteel verbonden bent,

informatie over de verbinding, en

de sterkte van het signaal.NEDERLANDS

7.3 Automatisch verbinden met behulp van WPS De Conceptronic C150APM ondersteunt WPS (Wi-Fi Protected Setup, beveiligde instelling draadloos

netwerk). WPS is een standaard waarmee u in enkele eenvoudige stappen veilig een draadloos netwerk

Om op de C150APM gebruik te kunnen maken van WPS, moeten uw draadloze cliënten (zoals pc's)

zelf ook WPS ondersteunen. Als u een of meer draadloze cliëntcomputers heeft die geen WPS

ondersteunen, raden we u aan handmatig verbinding te maken met de C150APM en de WPA-

wachtwoordzin te gebruiken die aan de onderkant van het apparaat staat aangegeven. Zie

paragraaf 7.1 of 7.2 voor handmatige aansluiting op het draadloze netwerk.

Ga voor meer (technische) informatie over WPS naar de volgende website:

http://en.wikipedia.org/wiki/Wi-Fi_Protected_Setup

U kunt op twee manieren een WPS-verbinding maken met de C150APM:

- Verbinden met een druk op de knop

- Verbinden met een pin-code

WPS – verbinden met een druk op de knop

Voor deze methode moet uw draadloze cliënt over een (virtuele) knop beschikken om verbinding te

kunnen maken met de C150APM.

Sommige draadloze cliënten hebben een echte knop waarmee WPS wordt gestart; andere draadloze

cliënten hebben software met een virtuele WPS-knop.

Volg de onderstaande stappen om via een WPS-knop verbinding te maken met het access point:

A. Druk aan de achterkant van de C150APM op de WPS-knop; het WLAN/WPS-lampje brandt continu om

aan te geven dat de WPS-procedure is gestart.

B. Druk op de WPS-knop van uw draadloze cliënt. Dit kan een hardware-knop zijn of een virtuele knop

in de software van de draadloze cliënt.

De C150APM houdt de WPS-functie 120 seconden lang actief. Tijdens dit proces brandt het

WLAN/WPS-lampje continu. Als er tijdens deze 120 seconden geen verbinding tot stand komt,

gaat het lampje naar zijn oorspronkelijke status en wordt het WPS-proces afgebroken.

Wanneer de WPS-verbinding is gelukt, krijgt het WLAN/WPS-lampje meteen zijn oorspronkelijke status

De draadloze cliënt heeft nu verbinding met het beveiligde draadloze netwerk van de C150APM.

U kunt meer draadloze WPS-cliënten toevoegen zonder dat de bestaande verbinding met eerder

aangesloten cliënten verloren gaat. Als u meer draadloze WPS-cliënten wilt toevoegen, herhaalt u de

stappen A en B.NEDERLANDS

WPS – verbinden met een pin-code

Als uw draadloze WPS-cliënt geen (virtuele) WPS-drukknop heeft, kunt u een WPS-verbinding maken met

NB: Om de WPS pin-codefunctie te activeren, heeft u eerst een computer nodig die via een

netwerkkabel met de C150APM verbonden is.

A. Meld u aan bij de C150BRS4 zoals beschreven in paragraaf 6.1.

B. Selecteer ‘General Setup’ (Algemene instellingen) gevolgd door ‘Wireless’ (Draadloos) en ‘WPS’.

De “WPS” configuratiepagina wordt getoond.

Op de WPS-configuratiepagina kunt u kiezen voor de drukknop methode (‘Push Button’) of de ‘PIN Code’

De ‘PIN Code’ methode kan op twee verschillende manieren worden gestart:

1. De draadloze cliënt genereert een pin-code die in het access point wordt ingevoerd.

In dit geval is de draadloze cliënt de ‘Enrollee’ (aangemeld apparaat) en het access point is de

‘Registrar’ (registrerend apparaat).

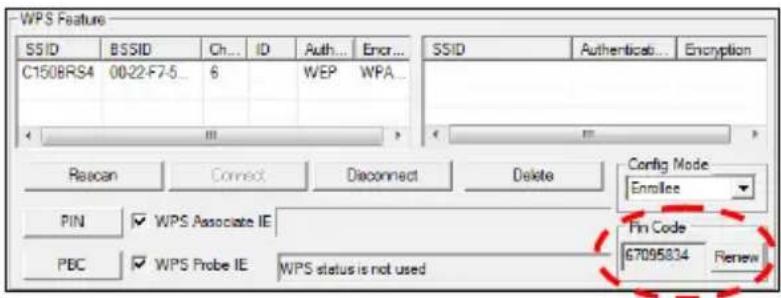

A. Start de draadloze cliënt en zoek de gegenereerde pin-code op, zoals in het onderstaande

voorbeeld:NEDERLANDS

B. Zorg dat de “Config Mode” (Config. stand) op de WPS-configuratiepagina op ‘Registrar’ staat.

C. Geef de door uw draadloze cliënt gegenereerde pin-code in in het veld “Enter Client PIN Code” (PIN-code van cliënt ingeven).

D. Klik op de knop ‘Start PIN’.

De C150APM houdt de WPS-functie voor inkomende verbindingen met de aangegeven pin-code 120

seconden lang actief.

E. Start op uw draadloze cliënt de verbinding met pin-code.

Uw draadloze cliënt maakt nu verbinding met het beveiligde draadloze netwerk van de C150APM.

Wanneer verbinding is gemaakt, sluit de C150APM het WPS-proces af en verandert de WPS Status op

de WPS-configuratiepagina in “Configured” (Geconfigureerd).

Als u meer draadloze WPS-cliënten wilt toevoegen, herhaalt u de stappen A t/m E.

2. Het access point genereert een pin-code die in de draadloze cliënt moet worden ingevoerd.

In dit geval is de het access point de ‘Enrollee’ (aangemeld apparaat) en de draadloze cliënt is de

‘Registrar’ (registrerend apparaat).

A. Zorg dat de “Config Mode” op de WPS-configuratiepagina staat ingesteld op ‘Enrollee’ en

noteer de pin-code die wordt aangegeven bij “PIN Code”.

B. Klik op de knop ‘Start PIN’.

De C150APM houdt de WPS-functie voor inkomende verbindingen met de aangegeven pin-code 120

seconden lang actief.

C. Geef de door de C150APM gegenereerde pin-code in in de software van uw draadloze cliënt,

stel deze software in op ‘Registrar’ en start de pin-code verbindingsmethode.

Uw draadloze cliënt maakt nu verbinding met het beveiligde draadloze netwerk van de C150APM.

Wanneer verbinding is gemaakt, sluit de C150APM het WPS-proces af en verandert de WPS Status op

de WPS-configuratiepagina in “Configured”.

Als u meer draadloze WPS-cliënten wilt toevoegen, herhaalt u de stappen A t/m C.NEDERLANDS

8. Geavanceerde instellingen

In deze snelstartgids vindt u alleen de basisstappen om uw C150APM in gebruik te nemen. Zie voor

geavanceerde instellingen en uitgebreide uitleg de gebruiksaanwijzing (User's Manual, uitsluitend in het

Engels) op de meegeleverde product-cd.

Doe de product-cd in uw cd/dvd-station, wacht tot het automatische menu verschijnt en selecteer ‘View

User Manual’ (Gebruiksaanwijzing bekijken).

Om de Engelstalige gebruiksaanwijzing te kunnen bekijken, moet het programma Adobe Reader

op uw computer zijn geïnstalleerd. Als dit niet zo is, selecteert u ‘Install Adobe Reader’ in het

automatische menu (alleen voor Windows).
