MODE D'EMPLOI C150APM CONCEPTRONIC

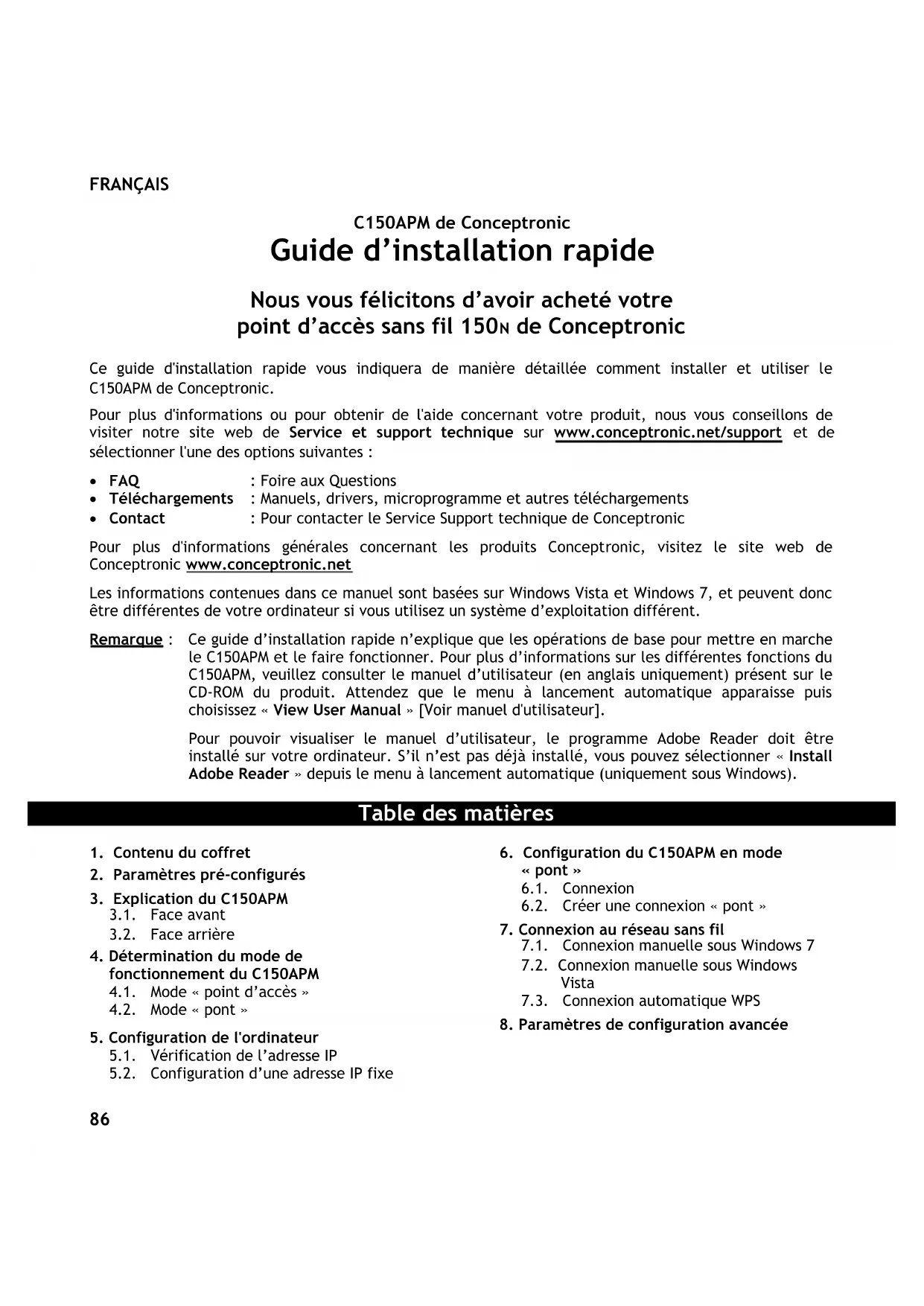

Guide d’installation rapide

Nous vous félicitons d’avoir acheté votre

point d’accès sans fil 150

Ce guide d'installation rapide vous indiquera de manière détaillée comment installer et utiliser le

C150APM de Conceptronic.

Pour plus d'informations ou pour obtenir de l'aide concernant votre produit, nous vous conseillons de

visiter notre site web de Service et support technique sur www.conceptronic.net/support

sélectionner l'une des options suivantes :

• FAQ : Foire aux Questions

• Téléchargements : Manuels, drivers, microprogramme et autres téléchargements

• Contact : Pour contacter le Service Support technique de Conceptronic

Pour plus d'informations générales concernant les produits Conceptronic, visitez le site web de

Conceptronic www.conceptronic.net

Les informations contenues dans ce manuel sont basées sur Windows Vista et Windows 7, et peuvent donc

être différentes de votre ordinateur si vous utilisez un système d’exploitation différent.

Remarque : Ce guide d’installation rapide n’explique que les opérations de base pour mettre en marche

le C150APM et le faire fonctionner. Pour plus d’informations sur les différentes fonctions du

C150APM, veuillez consulter le manuel d’utilisateur (en anglais uniquement) présent sur le

CD-ROM du produit. Attendez que le menu à lancement automatique apparaisse puis

choisissez « View User Manual » [Voir manuel d'utilisateur].

Pour pouvoir visualiser le manuel d’utilisateur, le programme Adobe Reader doit être

installé sur votre ordinateur. S’il n’est pas déjà installé, vous pouvez sélectionner « Install

Adobe Reader » depuis le menu à lancement automatique (uniquement sous Windows).

1. Contenu du coffret

2. Paramètres pré-configurés

3. Explication du C150APM

4. Détermination du mode de

fonctionnement du C150APM

4.1. Mode « point d’accès »

5. Configuration de l'ordinateur

5.1. Vérification de l’adresse IP

5.2. Configuration d’une adresse IP fixe

6. Configuration du C150APM en mode

6.2. Créer une connexion « pont »

7. Connexion au réseau sans fil

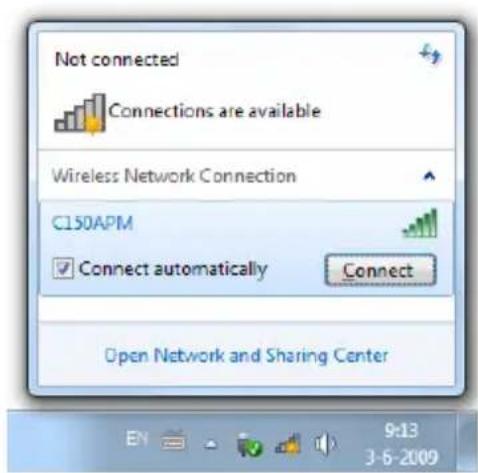

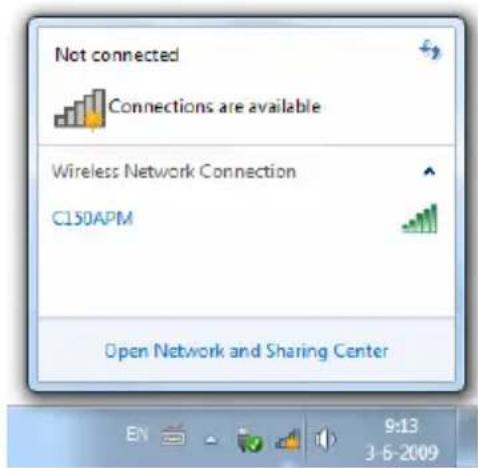

7.1. Connexion manuelle sous Windows 7

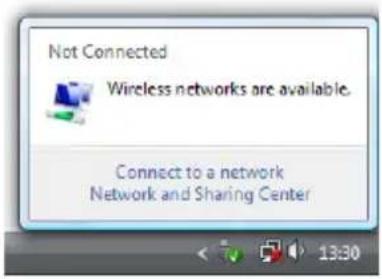

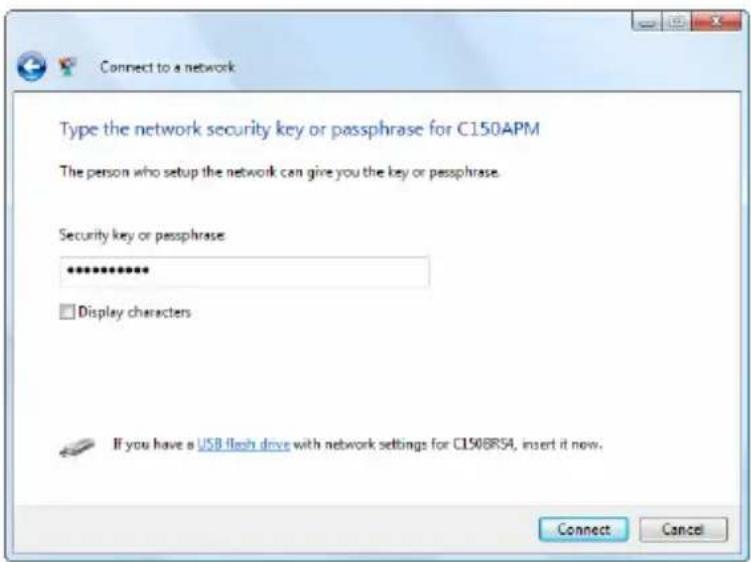

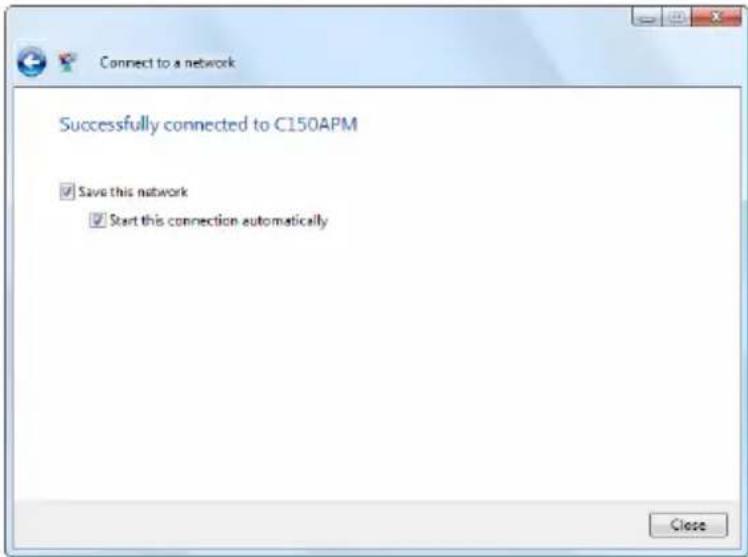

7.2. Connexion manuelle sous Windows

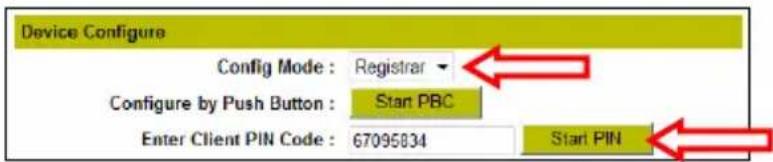

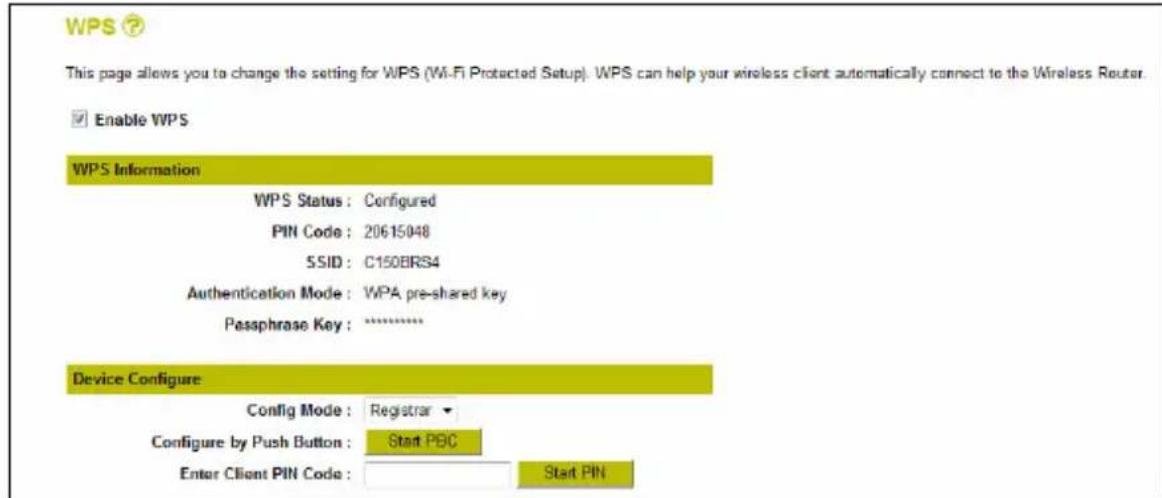

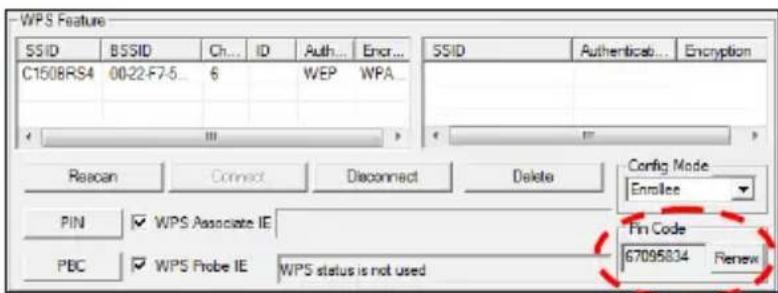

7.3. Connexion automatique WPS

8. Paramètres de configuration avancéeFRANÇAIS

1. Contenu du coffret

Les éléments suivants sont fournis dans le paquet avec le point d’accès sans fil 150

• Point d’accès sans fil C150APM – 150

• Alimentation électrique 5 V CC, 1 A

• Antenne pour la connectivité sans fil

• Câble de réseau (LAN)

• Guide d'Installation rapide en plusieurs langues

• Carte de garantie et brochure de déclaration CE

2. Paramètres pré-configurés

Le C150APM est pré-configuré avec les paramètres suivants :

Subnet Mask [Masque de sous-réseau] : 255.255.255.0

Default Gateway [Passerelle par Défaut] : 192.168.0.1

Remarque : Nous vous recommandons vivement de changer le mot de passe lors de la première

configuration du C150APM. Si vous avez accédé à l’aide des instructions figurant au Chapitre 6.1,

vous pouvez modifier le mot de passe dans l’option « System Settings » [Paramètres du système].

SSID [nom du réseau sans fil]

: C150APM Niveau de sécurité

: Mode mixte WPA/WPA2 avec AES/TKIP Phrase génératrice

: < imprimée sur l’étiquette du produit collée sous le C150APM >FRANÇAIS

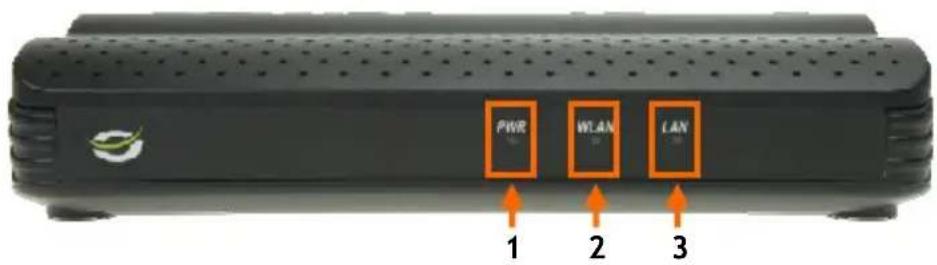

3. Explication du C150APM

Nº Description État Explication de l’état

1 Voyant LED d'alimentation Éteint Le point d’accès est éteint

Allumé Le point d’accès est allumé

2 Voyant LED WLAN/WPS Éteint Le réseau sans fil est éteint

Allumé – FIXE Fonction sans fil WPS activée

Allumé – CLIGNOTANT Activité du réseau sans fil (données en cours

d'envoi ou de réception)

3 Voyant LED LAN Éteint Port LAN déconnecté

Allumé - FIXE Port LAN connecté

Allumé - CLIGNOTANT Activité du port LAN (données en cours d'envoi ou

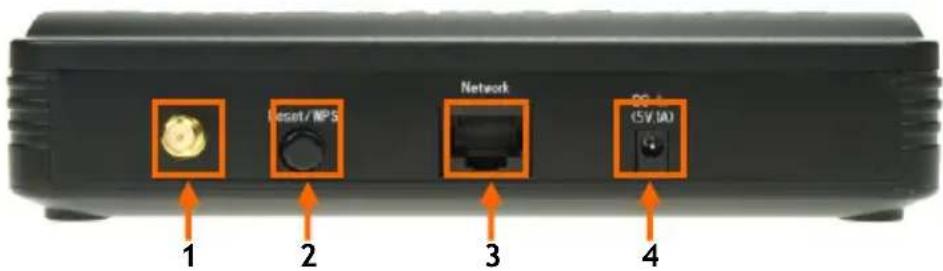

Nº Description Explication

1 Connecteur de l’antenne sans fil Connecteur R-SMA pour le branchement de l’antenne sans fil

2 Touche de réinitialisation WPS Pour activer la fonction WPS (pression rapide) ou réinitialiser

(pression prolongée)

3 Port Réseau (LAN) Pour connecter le point d’accès à votre réseau ou à un

4 Connexion alimentation électrique Pour brancher l'alimentation électrique sur le point d’accès

4. Détermination du mode de fonctionnement du C150APM Avant de connecter correctement le C150APM, vous devrez définir le mode de fonctionnement de ce

Le C150APM peut être utilisé dans différents environnements informatiques et chacun exige sa propre

4.1 Mode en « point d’accès »

Si vous voulez utiliser le C150APM pour convertir votre réseau câblé existant en un réseau sans fil, vous

devrez connecter (et configurer) le dispositif en mode « point d’accès

- Branchez le cordon électrique au connecteur d’alimentation de l’arrière du C150APM et à une prise de

courant disponible. Le voyant LED de la face avant du C150APM s’allumera.

- Connectez le câble de réseau (LAN) au port LAN de la face arrière du C150APM et à votre réseau. Le

voyant LED LAN s’allumera pour indiquer que le câble de réseau est correctement connecté et que la

connexion est active.

Le C150APM fonctionne alors en mode « point d’accès » sur votre réseau. Consultez le chapitre 7 pour

connecter un poste client sans fil au C150APM.

Remarque : Par défaut, le réseau sans fil du C150APM est sécurisé par un cryptage WPA-PSK/WPA2-PSK

(mode mixte). Cela signifie que vous n’aurez pas à sécuriser manuellement votre réseau sans fil.

Consultez le manuel (uniquement en anglais) sur le CD-ROM fourni si vous préférez modifier

manuellement les paramètres (de sécurité) du C150APM.

Si vous voulez utiliser le C150APM pour connecter un dispositif réseau (par exemple, une imprimante

réseau, un dispositif de stockage en réseau, un lecteur multimédia ou une console de jeux) à un réseau

sans fil, vous devrez connecter (et configurer) le dispositif en mode « pont

: Pour la configuration initiale du C150APM en mode « pont », nous vous recommandons

vivement de connecter le point d’accès à votre réseau déjà existant (router, commutateur, etc.)

ou directement à votre ordinateur.

- Branchez le cordon électrique au connecteur d’alimentation de l’arrière du C150APM et à une prise de

courant disponible. Le voyant LED de la face avant du C150APM s’allumera.

- Connectez le câble de réseau (LAN) au port LAN de la face arrière du C150APM et à votre réseau ou

ordinateur. Le voyant LED LAN s’allumera pour indiquer que le câble de réseau est correctement

connecté et que la connexion est active.

Votre C150APM est alors activé, mais il fonctionne en mode « point d’accès

Consultez le chapitre 5 pour configurer le C150APM à travers votre ordinateur.

Consultez le chapitre 6 pour configurer le C150APM en mode « pont

5. Configuration de l'ordinateur

Le point d’accès est configuré avec une adresse IP fixe. Pour pouvoir configurer le point d’accès, votre

ordinateur doit disposer d’une adresse IP dans le même rang IP que le point d’accès.

: l’adresse IP fixe de votre point d’accès est 192.168.0.2

5.1 Vérification de l’adresse IP Vous pouvez vérifier si votre ordinateur dispose d’une adresse IP située dans le même rang IP que le point

d’accès à l’aide de la commande « Invite de commande » de Windows. Cet exemple est extrait de

Windows 7 et de Windows Vista avec Service Pack 1. Windows 7 et Windows Vista requièrent des droits

d’administrateur pour accéder aux écrans figurant ci-dessous et dont les instructions sont les suivantes :

A. Cliquez sur « Démarrer », « Tous les programmes », « Accessoires », cliquez avec la touche droite

de la souris sur « Invite de Commande » et sélectionnez « Exécuter en tant qu’administrateur ».

Un avis apparaîtra peut-être à l’écran ; vous devrez l’accepter en cliquant sur « Continuer » ou sur

La fenêtre « Invite de commande » apparaîtra. Vérifiez que la barre supérieure de la fenêtre « Invite de

commande » indique bien « Administrateur : Invite de commande ». Si « Administrateur » n’est pas

indiqué, vous ne disposez pas des droits d’administrateurs nécessaires pour effectuer ces opérations, et

vous devrez recommencer depuis le point A.

B. Entrez la commande « IPCONFIG » et tapez sur la touche « INTRO » de votre clavier.

L’information suivante devrait apparaître à l’écran :

IPv4 Address : 192.168.0.xxx (xxx pouvant aller de 3 à 254).

Subnet Mask [Masque de sous-réseau] : 255.255.255.0 BFRANÇAIS

Si ces données correspondent à votre configuration, vous pouvez continuer à configurer votre point

d’accès au chapitre 5.

Si ces données ne correspondent pas à votre configuration, vous devrez assigner provisoirement à votre

ordinateur une adresse IP fixe dans le même rang IP que le point d’accès afin de pouvoir configurer ce

dernier. Vous pouvez consulter les instructions de configuration d’une adresse IP fixe au chapitre 5.2.

5.2 Configuration d’une adresse IP fixe

Si l’adresse IP de votre ordinateur ne se trouve pas dans le même rang IP que celle du point d’accès, vous

devrez assigner provisoirement à votre ordinateur une adresse IP fixe dans le même rang IP.

Les instructions ci-dessous vous expliquent comment affecter une adresse IP fixe à votre ordinateur.

A. Cliquez sur « Démarrer », puis « Tous les

Programmes », « Accessoires », et choisissez

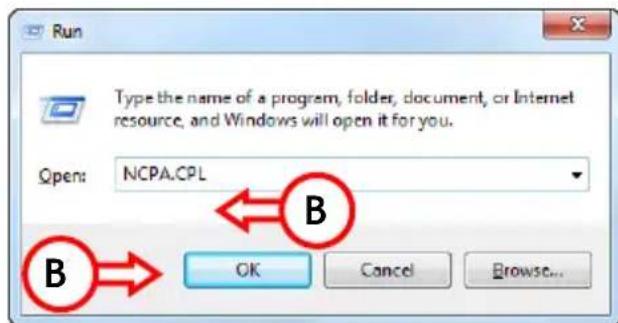

B. Entrez la commande « NCPA.CPL » et appuyez

La fenêtre de « Connexions de Réseau » s’affiche.

C. Cliquez avec la touche de droite sur «

Connexion de réseau local » ou sur

« Connexion de réseau sans fil » (en fonction

de la connexion que vous utilisez) et

sélectionnez « Propriétés ».

La fenêtre de propriétés de votre Connexion de Réseau Local ou la Connexion de Réseau Sans Fil s’affiche.

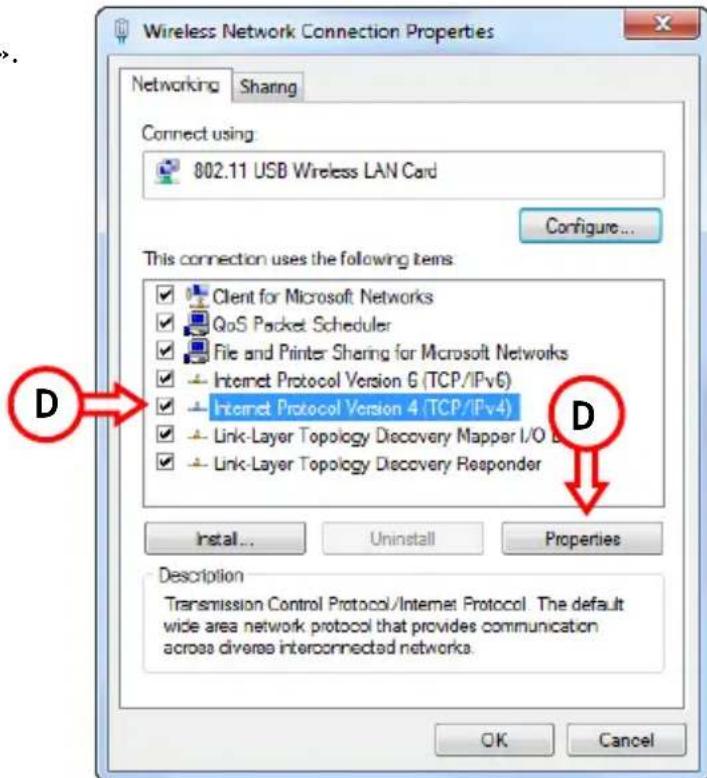

D. Sélectionnez « Protocole Internet version

4(TCP/IPv4) » et cliquez sur « Propriétés ».

La fenêtre de propriétés du Protocole Internet Version 4 (TCP/IPv4) s'affiche.

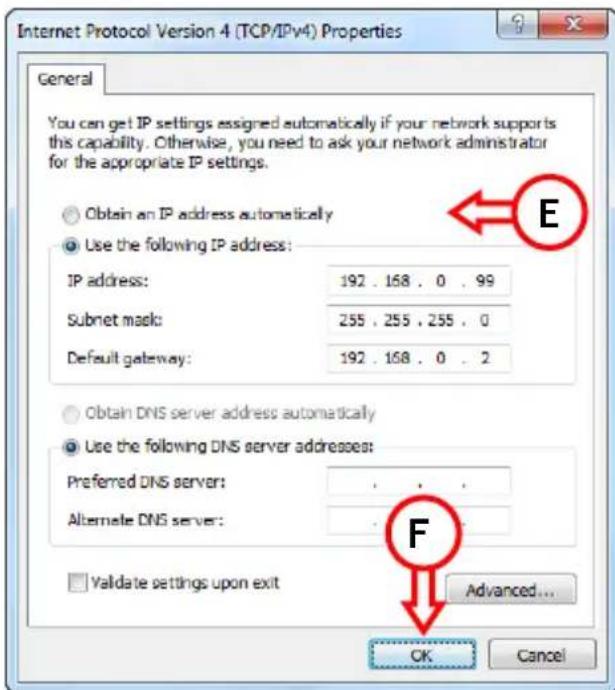

E. Activez l’option « Utiliser l’adresse IP

suivante » et introduisez les valeurs suivantes

dans les champs disponibles :

IP address : 192.168.0.99

Subnet mask : 255.255.255.0

Default gateway : 192.168.0.2

F. Cliquez sur « OK » pour garder la configuration.

G. Cliquez sur « OK » dans la fenêtre de

Propriétés du Protocole Internet Version 4

(TCP/IPv4) pour enregistrer les paramètres.

6. Configuration du C150APM en mode « pont »

Ce chapitre explique comment configurer le C150APM en mode « pont ».

La configuration du C150APM utilise une interface basée sur Internet. Cela signifie que vous pouvez

configurer le C150APM depuis n'importe quel ordinateur disposant d'un navigateur Internet.

Pour vous connecter au C150APM, procédez comme suit :

A. Lancez votre navigateur Internet (par exemple Internet Explorer, Firefox, Safari ou Chrome).

B. Indiquez l'adresse IP du point d’accès dans la barre d'adresses de votre navigateur Internet.

L’adresse IP par défaut est : http://192.168.0.2/

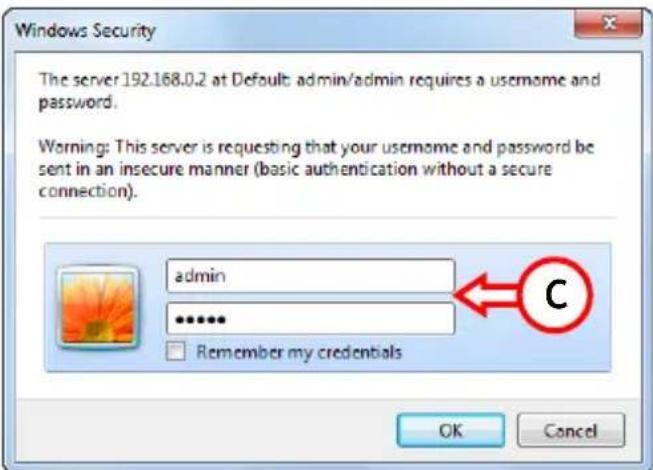

Une fenêtre pop-up s'affiche pour vous demander le nom d'utilisateur et le mode de passe.

C. Introduisez le nom d'utilisateur et le mot de passe et cliquez sur « OK » pour entrer dans la

configuration basée sur Internet.

Default user name [Nom d'utilisateur par défaut] : admin

Default password [Mot de passe par défaut] : admin

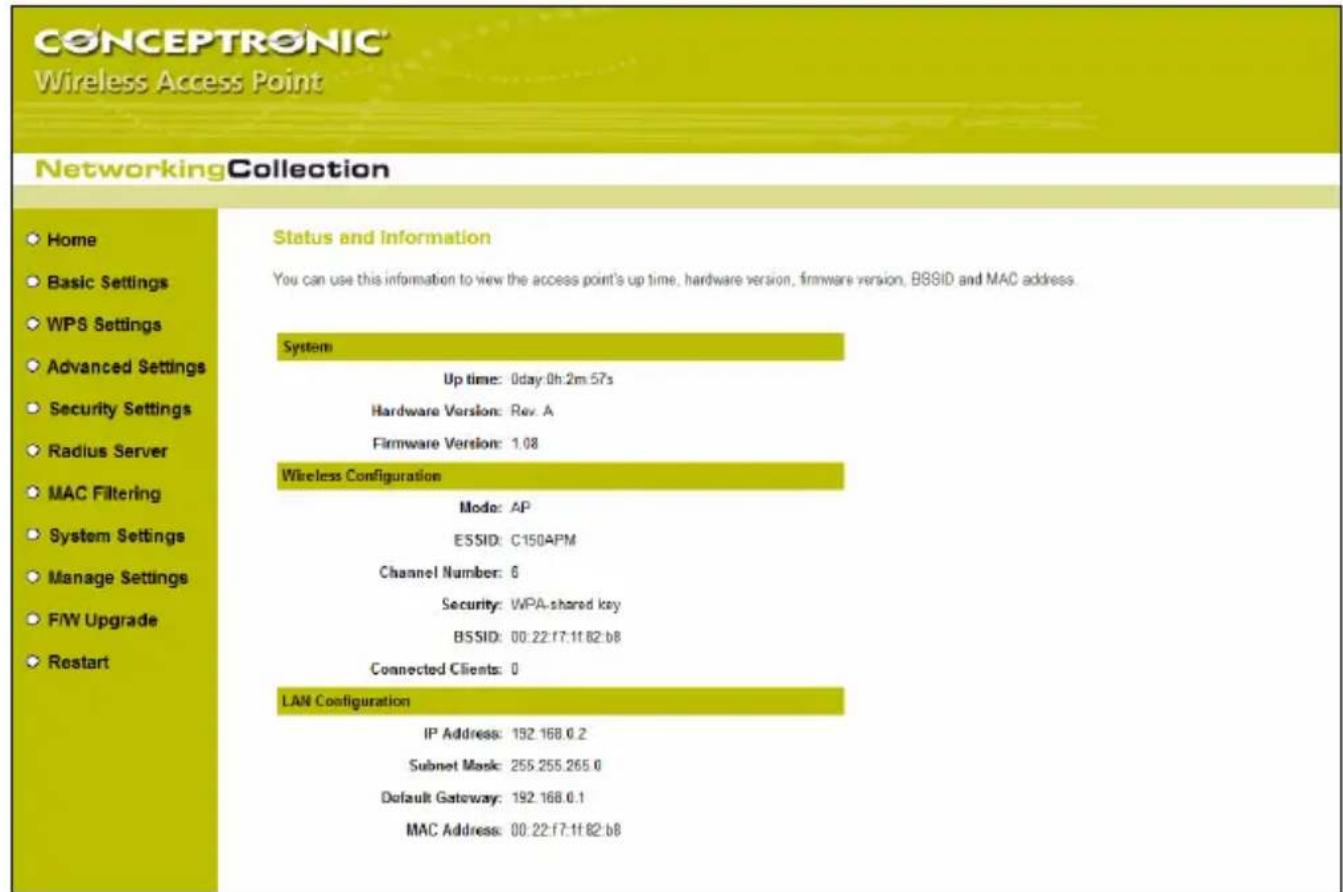

Si le nom d'utilisateur et le mot de passe sont corrects, le C150APM fera apparaître la page de

configuration suivante :

Depuis la page principale, vous pouvez facilement choisir l'une des options de la configuration Internet du

- Home [Accueil] : Page principale de configuration.

- Basic Settings : Configuration de base du point d’accès.

- WPS Settings : Configuration WPS.

- Advanced Settings : Configuration avancée sans fil.

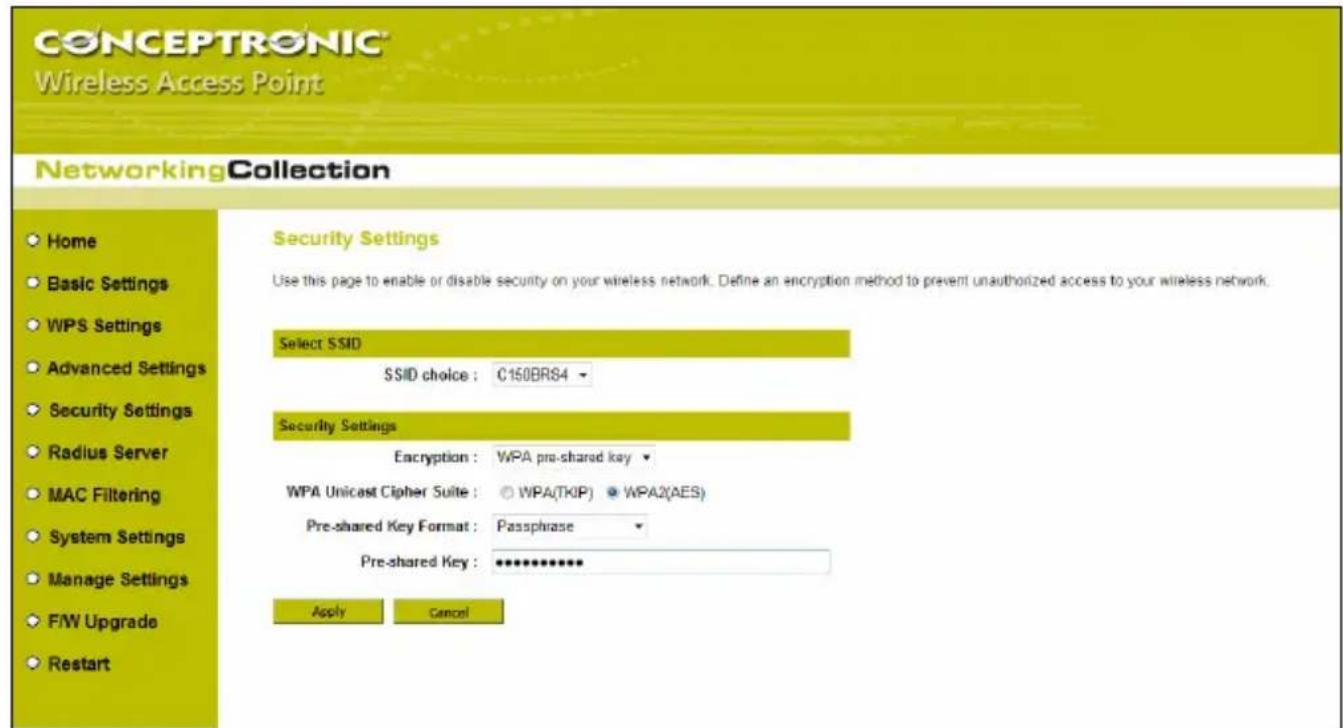

- Security Settings : Configuration de sécurité sans fil.

- Radius Server : Configuration du serveur Radius.

- MAC Filtering : Activation et configuration des règles de filtre MAC.

- System Settings : Paramètres de système du C150APM.

- Manage Settings : Sauvegarde de la configuration ou récupération de la configuration par défaut du

- F/W Upgrade : Actualisation du microprogramme.

- Restart : Réinitialisation du point d’accès.

Remarque : Ce guide d’installation rapide explique uniquement les configurations nécessaires pour le

mode « pont » et les configurations basiques pour le mode « point d’accès>. Toutes les

autres options sont expliquées dans le manuel d’utilisateur (uniquement en anglais) inclus

sur le CD-ROM fourni. Attendez que le menu à lancement automatique apparaisse et

sélectionnez « View User Manual » [« Voir manuel d’utilisateur »].FRANÇAIS

6.2 Créer une connexion « pont »

Ce chapitre vous guide étape par étape dans les paramètres du C150APM nécessaires pour une connexion

configurée en mode « pont ».

: Avant de continuer dans la configuration du mode « pont » du C150APM, vous avez besoin de

l’information suivante de votre réseau sans fil existant :

- Network name (SSID) [Nom de réseau (SSID)]

- Type of used encryption [Type de cryptage utilisé]

- Encryption key / passphrase [Code de cryptage / phrase génératrice]

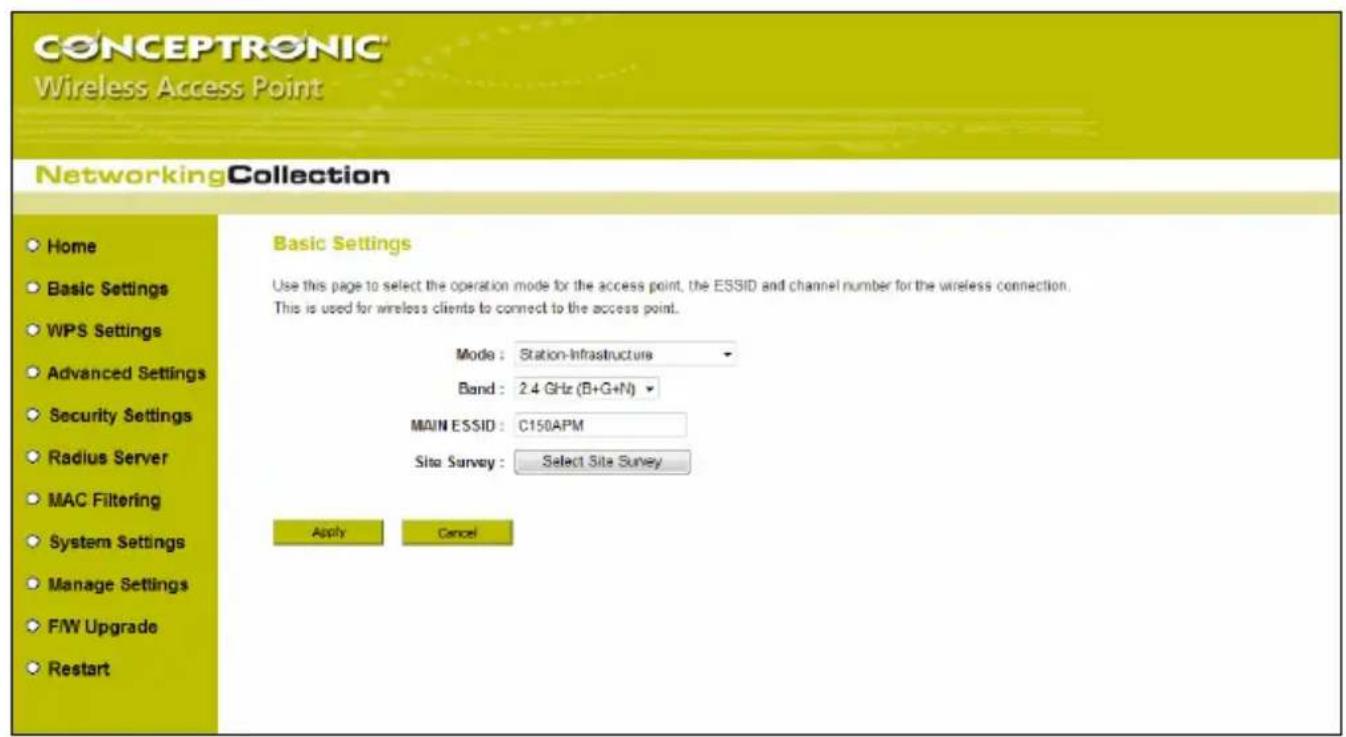

A. Cliquez sur « Basic Settings » [Configuration de base] du menu de gauche de la page web.

Les paramètres de cette configuration de base apparaîtront à l’écran.

B. Fixez le « Mode » sur « Station-Infrastructure ».

C. Cliquez sur la touche « Select Site Survey » [Sélection une détection de site] pour localiser votre

réseau sans fil existant.FRANÇAIS

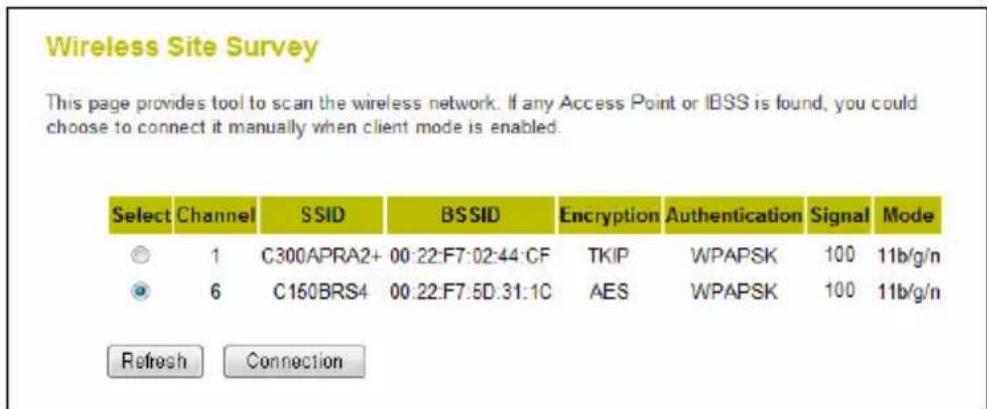

La détection « Wireless Site Survey » apparaîtra dans une fenêtre pop-up, avec la liste de tous les

: Si votre réseau sans fil existant ne figure pas dans la liste, il peut être hors de portée,

Vérifiez si votre réseau sans fil existant est bien allumé et utilisez la touche « Refresh »

[Rafraîchir] pour détecter à nouveau les réseaux sans fil.

Si votre réseau sans fil est caché, il n’apparaîtra pas dans la liste. Dans ce cas, refermez la

fenêtre « Select Site Survey » [Sélection une détection de site] et saisissez le nom exact du

réseau dans le champ « MAIN ESSID » de la page « Basic Settings » [Configuration de base].

D. Sélectionnez là où vous voulez connecter votre réseau sans fil existant et cliquez sur la touche

La fenêtre pop-up Select Site Survey » [Sélection une détection de site] se refermera et le nom du réseau

sans fil sélectionné apparaîtra dans le champ « MAIN ESSID » de la page « Basic Settings » [Configuration

E. Cliquez sur la touche « Apply » [Appliquer] pour garder la configuration.

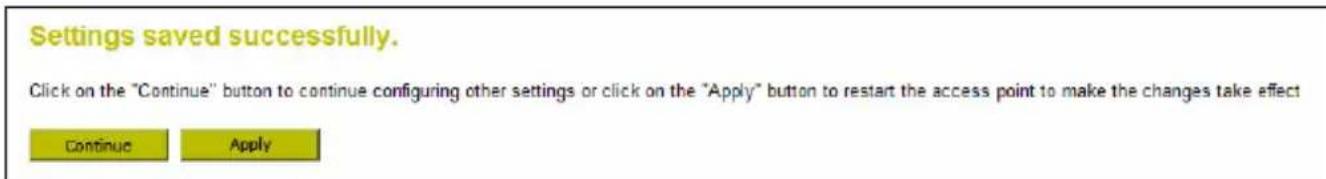

: Chaque fois que les paramètres de configuration du C150APM sont modifiés, l’application

vous demande de choisir parmi ces deux options :

- Continue : Continuez pour faire les modifications (les modifications ne sont pas

encore enregistrées en mémoire).

- Apply : Appliquez toutes les modifications en les mémorisant et en redémarrant le

F. Cliquez sur la touche « Continue » pour garder les modifications.FRANÇAIS

G. Cliquez sur « Security Settings » [Configuration de sécurité] du menu se trouvant à gauche de la

Les paramètres de la configuration de sécurité apparaîtront à l’écran.

H. Sélectionnez le type de cryptage utilisé par votre réseau sans fil existant dans le menu déroulant

« Encryption » [Cryptage].

Si votre réseau sans fil existant est sécurisé avec WPA :

- Sélectionnez le type de sécurité WPA dans le champ « WPA Unicast Cipher Suite ».

- Sélectionnez le type de code de cryptage dans le champ « Pre-shared Key Format ».

- Saisissez le code de cryptage dans le champ « Pre-shared Key ».

Si votre réseau sans fil existant est sécurisé avec WEP :

- Sélectionnez la longueur du code de cryptage dans le champ « Key Length ».

- Sélectionnez le format du code correspondant dans le champ « Key Format ».

- Saisissez le code de cryptage dans le champ « Encryption Key ».

I. Cliquez sur la touche « Apply » [Appliquer] pour garder la configuration.FRANÇAIS

Remarque : Chaque fois que les paramètres de configuration du C150APM sont modifiés, l’application

vous demande de choisir parmi ces deux options :

- Continue : Continuez pour faire les modifications (les modifications ne sont pas

encore enregistrées en mémoire).

- Apply : Appliquez toutes les modifications en les mémorisant et en redémarrant le

J. Cliquez sur la touche « Apply » [Appliquer] pour mémoriser les paramètres et redémarrer le

Pendant le redémarrage, la touche « OK » apparaît en grisé avec un compte à rebours. Au terme du

redémarrage, cliquez sur « OK » pour revenir au mode de configuration web du C150APM.

La configuration du mode « pont

» est maintenant terminée. Vous pouvez déconnecter le C150APM de

votre ordinateur et le connecter au dispositif réseau pour lequel vous avez configuré le pont.

: Si vous avez affecté une adresse IP provisoire à votre ordinateur au chapitre 5.2, vous

devez reconfigurer votre ordinateur selon ses paramètres d’origine. Vous pouvez suivre les

instructions du chapitre 5.2. Au point E, sélectionnez « Obtenir automatiquement une

Vous pouvez dès à présent utiliser votre point d’accès sans fil 150

Conceptronic comme un « pont » sans fil !FRANÇAIS

7. Connexion au réseau sans fil

Il existe deux manières de se connecter sans fil au C150APM :

- Automatiquement en utilisant la fonction WPS.

Presque tous les types / toutes les marques de cartes réseau sans fil utilisent une application client

différente. Veuillez consulter le manuel de votre carte réseau sans fil pour plus d’informations concernant

la création d’une connexion avec un réseau sans fil.

7.1 Connexion manuelle sous Windows 7

L'exemple suivant se réfère à la fonction intégrée de Windows 7 « Se connecter à un Réseau ».

A Cliquez sur l'icône « Réseau » dans la

barre des tâches pour voir la liste des

connexions de réseau sans fil

B Sélectionnez le réseau « C150APM »

dans la liste et cliquez sur

Par défaut, l'option « Connecter

automatiquement » est sélectionnée.

Cette option permet de garantir que la

connexion démarre automatiquement

chaque fois que votre ordinateur est

allumé. Si vous ne voulez pas cette

option, désélectionnez-la avant de

cliquer sur « Connecter ».

Le C150APM est sécurisé par défaut avec un mode de cryptage WPA-PSK/WPA2-PSK (mode mixte) .

La seule phrase génératrice WPA figure sur l’étiquette collée sous votre C150APM.FRANÇAIS

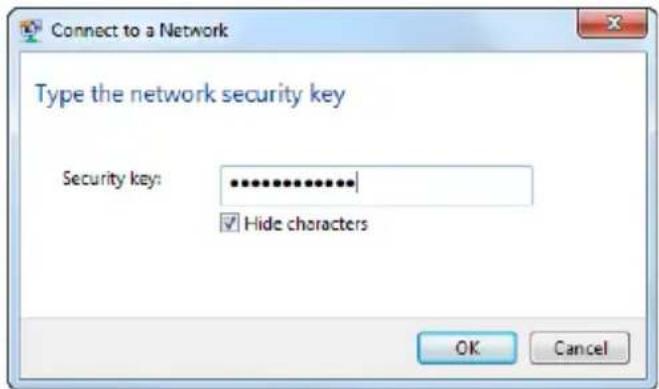

C Entrez la phrase génératrice WPA par

défaut (indiquée sur l’étiquette collé

sous le C150APM) dans le champ « Code

de sécurité » et cliquez sur « OK ».

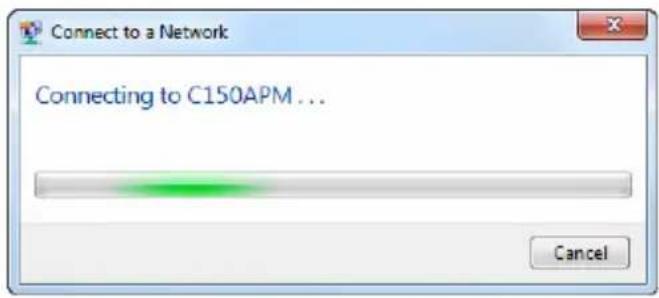

D Le client commence alors à se connecter

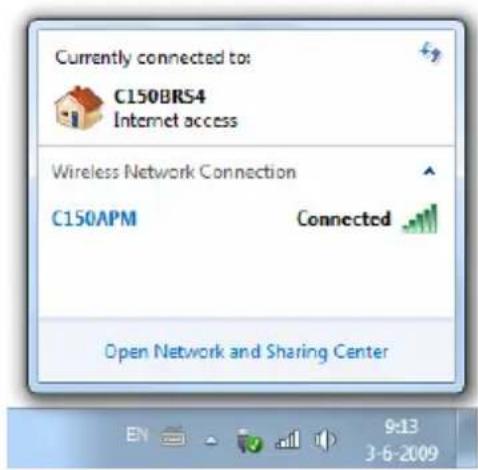

E Pour vérifier l'état de la connexion sans

fil, vous pouvez cliquer sur l'Icône

« Réseau » dans la barre des tâches.

Vous pouvez y voir sur quel réseau vous

êtes actuellement connecté, l'accès dont

vous disposez et l’intensité du signal de

la connexion.FRANÇAIS

7.2 Connexion manuelle sous Windows Vista

L’exemple suivant se réfère à la fonction intégrée de Windows Vista avec Service Pack 1« Se connecter à

A Cliquez sur l'icône « Réseau » de

votre plateau système et cliquez

sur « Réseaux sans fil

B Sélectionnez le réseau

« C150APM » dans la liste et

cliquez sur « Connecter ».

C Entrez la phrase génératrice WPA

par défaut (indiquée sur

l’étiquette collé sous le

C150APM) dans le champ « Code

de sécurité ou phrase

génératrice » et cliquez sur

« Connecter ».FRANÇAIS

D Lorsque la connexion est établie,

vous pouvez choisir d'enregistrer

le réseau et de le faire démarrer

automatiquement chaque fois

que votre ordinateur est allumé.

Cliquez sur « Fermer » pour

sortir de l'assistant de connexion.

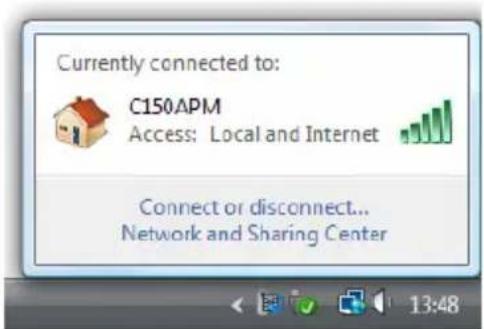

E Pour vérifier l'état de la

connexion sans fil, vous pouvez

cliquer sur l'Icône « Réseau »

dans le plateau système. Vous

pouvez y voir sur quel réseau

vous êtes actuellement

connecté, l'accès dont vous

disposez et l’intensité du signal

de la connexion.FRANÇAIS

7.3 Connexion automatique avec WPS Le C150APM de Conceptronic est compatible avec le standard WPS (Configuration Wi-Fi Protégée). WPS est

une norme pour paramétrer facilement et sécuriser un réseau sans fil. Avec WPS, vous pouvez paramétrer

et protéger votre réseau sans fil en quelques simples clics.

: Pour utiliser WPS avec le C150APM, vous devez disposer d'un client sans fil compatible avec

la norme WPS. Si vous disposez d'un ou de plusieurs clients sans fil non compatibles avec

WPS, nous vous conseillons de connecter manuellement le C150APM à l'aide du code WPA

pré-configuré indiqué sous le dispositif. Consultez les chapitres 7.1 ou 7.2 pour savoir

comment se connecter manuellement au réseau sans fil.

: Pour de plus amples informations (techniques) concernant WPS, veuillez consulter le site

web suivant : http://en.wikipedia.org/wiki/Wi-Fi_Protected_Setup

Le C150APM permet d'activer et d'établir une connexion WPS de deux manières :

- Technologie de Bouton poussoir (Push Button).

La technologie de Bouton WPS requiert l’existence d’un bouton (réel ou virtuel) sur votre client sans fil

pour établir une connexion entre le C150APM et votre client sans fil.

Certains clients sans fil utilisent un bouton réel pour activer la technologie de Bouton poussoir WPS ;

d'autres clients sans fil utilisent un bouton virtuel dans leur software.

Procédez comme indiqué ci-après pour activer et établir une connexion WPS avec la technologie de

A. Appuyez sur le bouton WPS de la face arrière du C150APM, le voyant LED WLAN/WPS s'allume en

continu pour indiquer que l'authentification WPS a commencé.

B. Appuyez sur le bouton WPS de votre client sans fil. Il peut s'agir soit d'un bouton réel, soit d'un

bouton virtuel du software de votre client sans fil.

: Le C150APM garde l'authentification WPS active pendant 120 secondes. Pendant ce temps,

le voyant LED WLAN/WPS s'allume en continu. Si aucune connexion WPS n’est établie dans

les 120 secondes, le voyant LED revient à son état d'origine et l’étape d'authentification

Si l'authentification WPS est réussie, le voyant LED WLAN/WPS revient à son état d'origine.

Le client sans fil est à présent connecté au réseau sans fil sécurisé du C150APM.

Vous pouvez ajouter d'autres clients sans fils sans perdre la connexion avec les clients sans fils déjà

connectés. Si vous souhaitez ajouter d'autres clients sans fil, répétez les étapes A et B.FRANÇAIS

WPS – Technologie de Code Pin.

Si votre client sans fil est compatible avec WPS mais n'a pas de Bouton poussoir réel ou virtuel, vous

pouvez utiliser la technologie de Code Pin pour établir une connexion WPS.

: Pour activer la fonction de Code Pin WPS, vous aurez besoin d'un ordinateur avec une

connexion câblée vers le C150APM.

A. Connectez-vous à l'interface web comme indiqué au chapitre 6.1.

B. Sélectionnez d'abord « General Setup » [Configuration générale], puis « Wireless » [Sans fil], puis

La page de configuration WPS suivante apparaîtra :

Dans la page de configuration WPS, vous pouvez choisir soit le « Push Button » [Bouton poussoir] virtuel,

soit l'authentification par « PIN Code ».

L'authentification par « PIN Code » peut être lancée de deux manières :

1. Le client sans fil fournit le code PIN qui sera saisi dans le point d’accès. Dans ce cas, le client sans fil

sera « l’Enrollee » et le point d’accès sera le « Registrar ».

A. Lancez le client sans fil et recherchez le code PIN fourni, comme illustré dans l'exemple ci-

B. Vérifiez que le « Mode Config » de la page de configuration WPS est bien réglé sur

C. Saisissez le code PIN indiqué par votre client sans fil dans le champ « Enter Client PIN Code »

[Entrer Code PIN de Client].

D. Cliquez sur la touche « Start PIN ».

Le C150APM conserve l'authentification WPS pour les connexions entrantes avec le code actif PIN

créé pendant 120 secondes.

E. Initiez la connexion par code PIN sur votre client sans fil.

Votre client sans fil se connecte à présent au réseau sans fil sécurisé du C150APM. Lorsque la

connexion est établie, le C150APM arrête la vérification d'authentification du WPS et le statut WPS

dans la page de configuration WPS est fixé sur « Configured » [Configuré].

Si vous voulez ajouter d'autres clients sans fil dans la fonction WPS, répétez les opérations A à E.

2. Le point d’accès vous fournit le code PIN qui est saisi dans le client sans fil.

Dans ce cas, le point d’accès sera « l’Enrollee » et le client sans fil sera le « Registrar ».

A. Fixez l'option « Config Mode » dans la configuration WPS sur « Enrollee » et saisissez le code

PIN indiqué dans le champ « PIN Code ».

B. Cliquez sur la touche « Start PIN ».

Le C150APM conserve l'authentification WPS pour les connexions entrantes avec le code actif PIN

créé pendant 120 secondes.

C. Indiquez le code PIN fourni par le C150APM dans votre software client sans fil, fixez le software

client sans fil sur « Registrar » et lancez la connexion de code PIN.

Votre client sans fil se connecte à présent au réseau sans fil sécurisé du C150APM. Lorsque la

connexion est établie, le C150APM arrête la vérification d'authentification du WPS et le statut WPS

dans la page de configuration de WPS est fixé sur « Configured » [Configuré].

Si vous voulez ajouter d'autres clients sans fil avec la fonction WPS, répétez les étapes A à C.FRANÇAIS

8. Paramètres de configuration avancée

Ce guide d’installation rapide explique les opérations de configuration de base et de mise en marche du

C150APM. Pour plus d’explications concernant les paramètres de configuration, veuillez consulter le

manuel d’utilisateur (en anglais uniquement) présent sur le CD-ROM du Produit.

Insérez le CD-ROM du produit dans votre lecteur de CD-ROM, attendez que le menu à lancement

automatique s'affiche puis sélectionnez « View User Manual » [Voir le manuel d'utilisateur].

: Pour pouvoir visualiser le manuel d’utilisateur, le programme Adobe Reader doit être installé

sur votre ordinateur. S’il n’est pas déjà installé, vous pouvez sélectionner « Install Adobe

Reader » depuis le menu à lancement automatique (uniquement sous Windows).

Vous pouvez dès à présent utiliser

votre point d’accès sans fil 150

N de Conceptronic !ITALIANO
