MODE D'EMPLOI C150APM CONCEPTRONIC

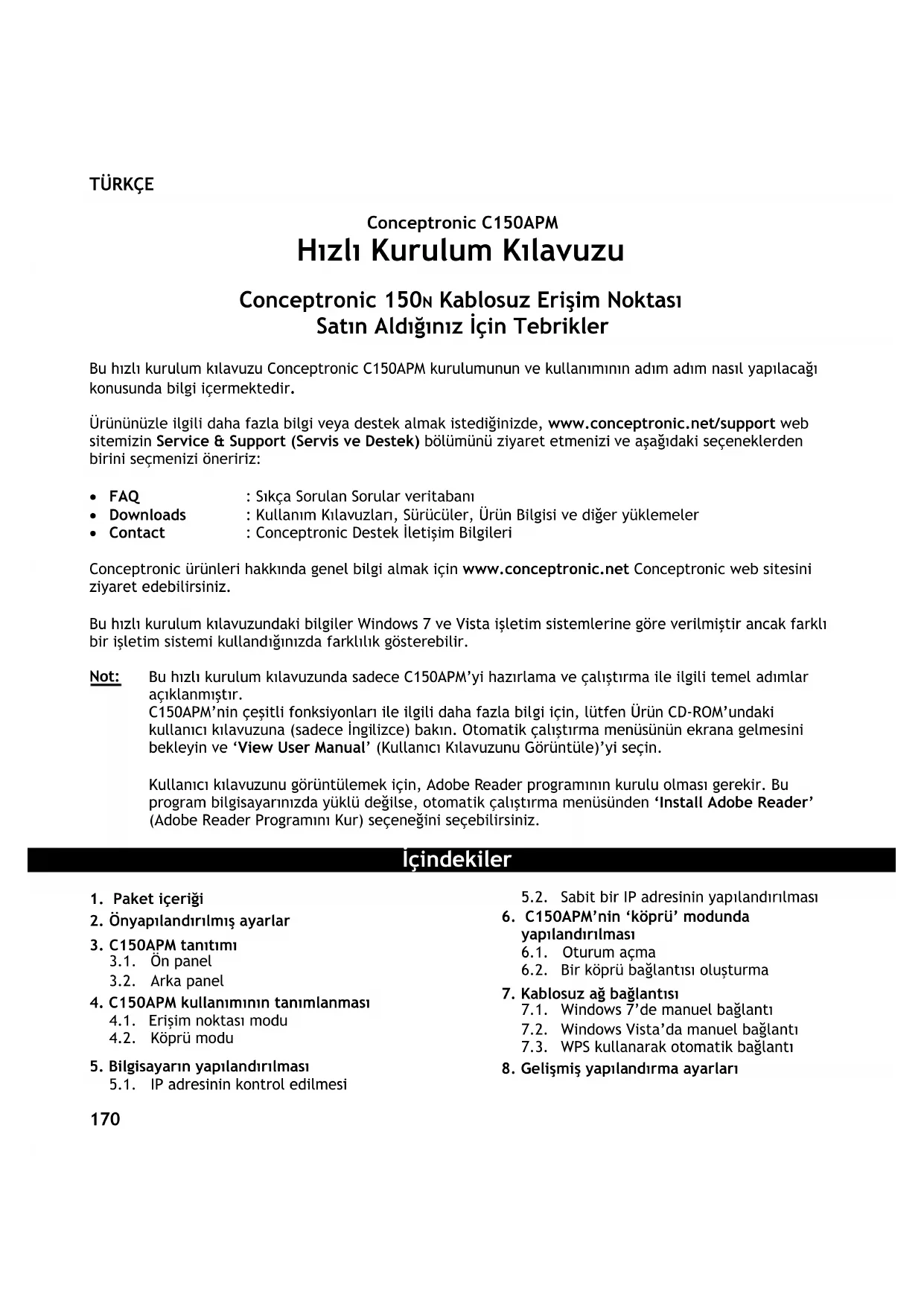

Conceptronic C150APM Hızlı Kurulum Kılavuzu

Conceptronic 150N Kablosuz Erişim Noktası

Satın Aldığınız İçin Tebrikler

Bu hızlı kurulum kılavuzu Conceptronic C150APM kurulumunun ve kullanımının adım adım nasıl yapılacağı konusunda bilgi içermektedir.

Ürününüzle ilgili daha fazla bilgi veya destek almak istediğinizde, www.conceptronic.net/support web

sitemizin Service & Support (Servis ve Destek) bölümünü ziyaret etmenizi ve aşağıdaki seçeneklerden birini seçmenizi öneririz:

• FAQ : Sıkça Sorulan Sorular veritabanı

• Downloads : Kullanım Kılavuzları, Sürücüler, Ürün Bilgisi ve diğer yüklemeler

• Contact : Conceptronic Destek İletişim Bilgileri

Conceptronic ürünleri hakkında genel bilgi almak için www.conceptronic.net Conceptronic web sitesini ziyaret edebilirsiniz.

Bu hızlı kurulum kılavuzundaki bilgiler Windows 7 ve Vista işletim sistemlerine göre verilmiştir ancak farklı

bir işletim sistemi kullandığınızda farklılık gösterebilir.

Bu hızlı kurulum kılavuzunda sadece C150APM’yi hazırlama ve çalıştırma ile ilgili temel adımlar

C150APM’nin çeşitli fonksiyonları ile ilgili daha fazla bilgi için, lütfen Ürün CD-ROM’undaki

kullanıcı kılavuzuna (sadece İngilizce) bakın. Otomatik çalıştırma menüsünün ekrana gelmesini

bekleyin ve ‘View User Manual’ (Kullanıcı Kılavuzunu Görüntüle)’yi seçin.

Kullanıcı kılavuzunu görüntülemek için, Adobe Reader programının kurulu olması gerekir. Bu

program bilgisayarınızda yüklü değilse, otomatik çalıştırma menüsünden ‘Install Adobe Reader’

(Adobe Reader Programını Kur) seçeneğini seçebilirsiniz.

2. Önyapılandırılmış ayarlar

3. C150APM tanıtımı 3.1. Ön panel 3.2. Arka panel

4. C150APM kullanımının tanımlanması

4.1. Erişim noktası modu 4.2. Köprü modu

5. Bilgisayarın yapılandırılması 5.1. IP adresinin kontrol edilmesi 5.2. Sabit bir IP adresinin yapılandırılması 6. C150APM’nin ‘köprü’ modunda yapılandırılması 6.1. Oturum açma 6.2. Bir köprü bağlantısı oluşturma

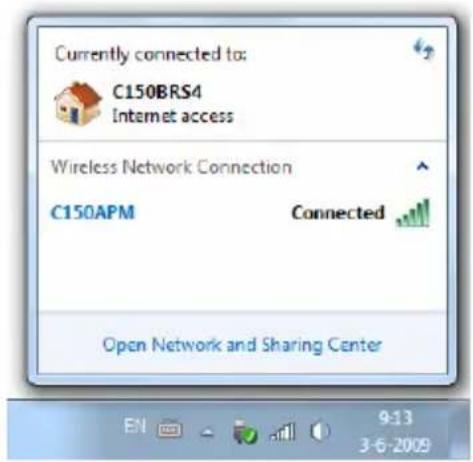

7. Kablosuz ağ bağlantısı

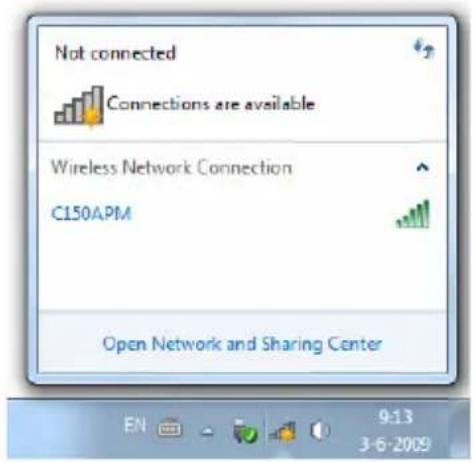

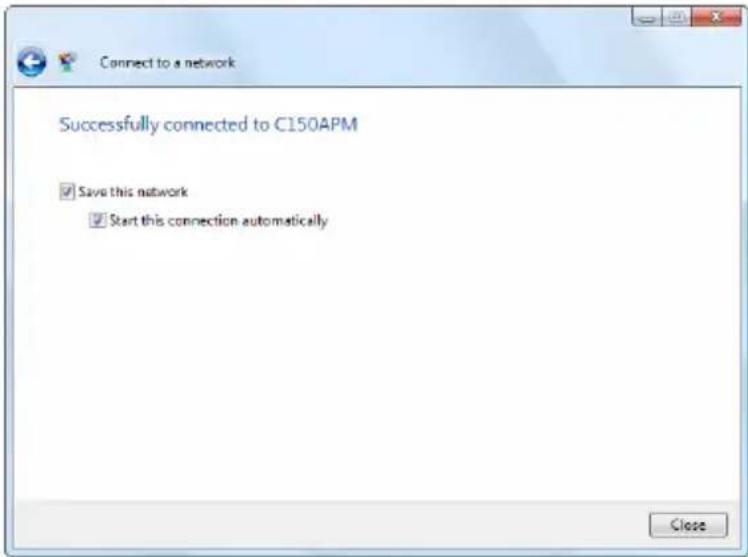

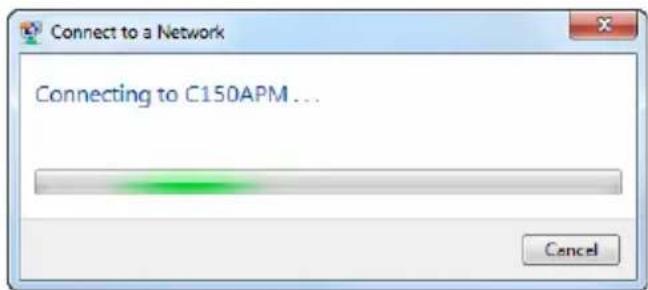

7.1. Windows 7’de manuel bağlantı

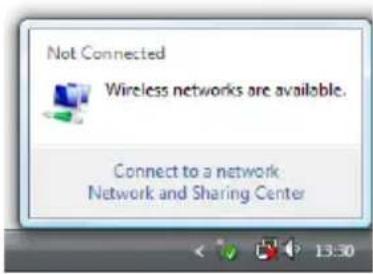

7.2. Windows Vista’da manuel bağlantı

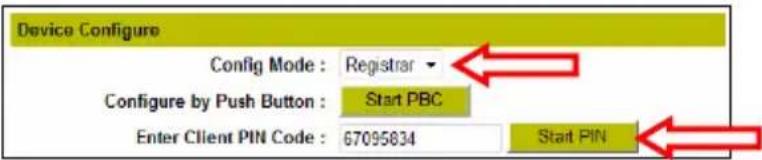

7.3. WPS kullanarak otomatik bağlantı

8. Gelişmiş yapılandırma ayarlarıTÜRKÇE

N Kablosuz Erişim Noktası paketinin içeriği aşağıdaki gibidir:

• Conceptronic C150APM – 150

N Kablosuz Erişim Noktası

• Güç kaynağı 5V DC, 1A

• Kablosuz bağlantı için 1 anten

• Çok dilli hızlı kurulum kılavuzu

• Garanti belgesi ve CE uygunluk beyanı

2. Önyapılandırılmış ayarlar

C150APM aşağıdaki ayarlarla önceden yapılandırılmıştır:

IP address (IP adresi)

Subnet mask (Alt ağ maskesi) : 255.255.255.0

Default gateway (Varsayılan ağ geçidi) : 192.168.0.1

Username (Kullanıcı adı) : admin

Password (Parola) : admin

Not: C150APM’yi ilk kez yapılandırdığınızda parolayı değiştirmenizi kesinlikle tavsiye ederiz. Bölüm

6.1’de açıklanan adımlarla oturum açtığınızda, parolayı “System Settings” (Sistem Ayarları)

seçeneğinde ayarlayabilirsiniz.

SSID (Kablosuz ağ adı)

: C150APM Security level (Güvenlik düzeyi) : AES/TKIP’li WPA/WPA2 Karma mod

Security passphrase (Güvenlik parolası) : < C150APM’nin altındaki ürün etiketinde basılıdır >TÜRKÇE

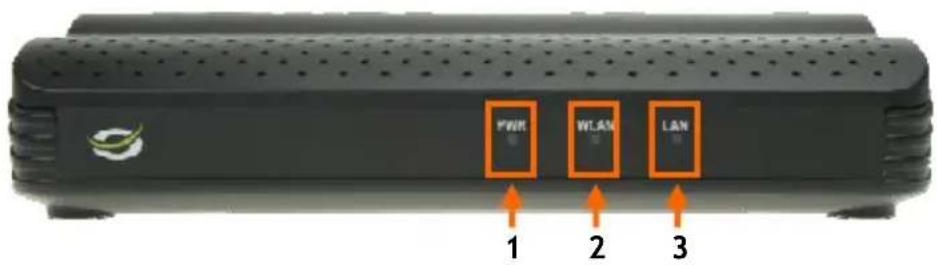

Nr Tanım Durum Durum Açıklaması

1 Güç LED’i KAPALI Erişim noktası kapalı

AÇIK Erişim noktası açık

2 WLAN/WPS LED’i KAPALI Kablosuz ağ kapalı

AÇIK - SABİT Kablosuz WPS işlevi etkin

AÇIK – YANIP SÖNÜYOR Kablosuz ağ etkinliği (veri gönderme veya alma)

3 LAN LED’i KAPALI LAN bağlantı noktası bağlı değil

AÇIK - SABİT LAN bağlantı noktası bağlı

AÇIK – YANIP SÖNÜYOR LAN bağlantı noktası etkinliği (veri gönderme

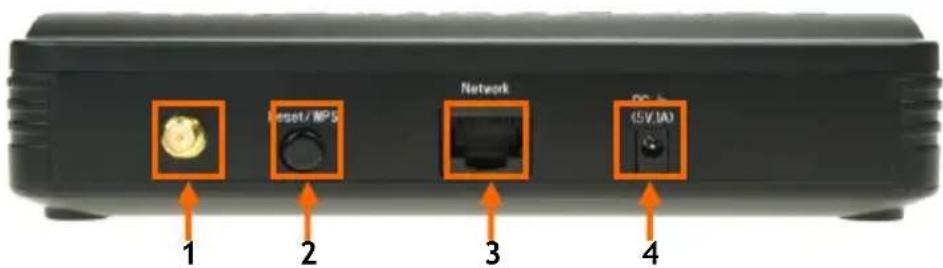

1 Kablosuz anten konnektörü Kablosuz anten bağlantısı için R-SMA konnektörü

2 Reset/WPS düğmesi WPS işlevini etkinleştirir (kısa basış) veya sıfırlama (reset)

işlemi gerçekleştirir (basılı tutma)

3 AĞ (LAN) bağlantı noktası Erişim noktasını ağa veya ağ donanımlı bir aygıta bağlamak

4 Güç bağlantısı Güç kaynağını erişim noktasına bağlamak için kullanılır

4. C150APM kullanımının tanımlanması

C150APM’yi doğru olarak bağlamadan önce C150APM’nin kullanımını tanımlamanız gerekir.

C150APM farklı ortamlarda kullanılabilir ve her ortama ait özel yapılandırma yapılmalıdır.

4.1 Erişim noktası modu

C150APM’yi, mevcut kablolu ağınızı kablosuz yapmak için kullanmak isterseniz, aygıtı ‘erişim noktası

olarak bağlamanız (ve yapılandırmanız) gerekir.

- Güç kaynağını C150APM’nin arkasındaki güç bağlantısına ve boş bir duvar prizine takın. C150APM’nin ön

tarafındaki Güç LED’i yanar.

Ağ (LAN) kablosunu C150APM’nin arka panelindeki LAN bağlantı noktasına ve ağınıza bağlayın. LAN LED’i

yanar, bu da ağ kablosunun düzgün bağlandığını ve bağlantının etkin olduğunu gösterir.

Böylece C150APM ağınızda ‘erişim noktası’ olarak çalışır hale gelir. C150APM’ye bir kablosuz istemci

bağlamak için bölüm 7’ye geçin.

Not: Varsayılan olarak, C150APM’nin kablosuz ağ güvenliği WPA-PSK/WPA2-PSK (karma mod) şifreleme

ile sağlanır. Bu da, kablosuz ağ güvenliğini manuel olarak sağlamak zorunda kalmayacağınız

anlamına gelir. C150APM’nin (güvenlik) ayarlarını manuel olarak değiştirmek isterseniz, ürünle

birlikte verilen CD-ROM’daki kullanıcı kılavuzuna (sadece İngilizce) müracaat edin.

C150APM’yi, bir ağ donanımlı aygıtı (örneğin: ağ yazıcısı, ağ depolama aygıtı, mediaplayer veya oyun

konsolu) bir kablosuz ağa bağlamak için kullanmak isterseniz, aygıtı ‘köprü

’ olarak bağlamanız (ve

yapılandırmanız) gerekir.

C150APM’nin ‘köprü’ olarak ilk yapılandırılması için erişim noktasını mevcut ağınıza (yönlendirici,

switch vb.) veya doğrudan bilgisayarınıza bağlamanızı özellikle öneririz.

- Güç kaynağını C150APM’nin arkasındaki güç bağlantısına ve boş bir duvar prizine takın. C150APM’nin ön

tarafındaki güç LED’i yanar.

- Ağ (LAN) kablosunu C150APM’nin arka panelindeki LAN bağlantı noktasına ve ağınıza veya bilgisayarınıza

bağlayın. LAN LED’i yanar, bu da ağ kablosunun düzgün bağlandığını ve bağlantının etkin olduğunu

C150APM artık aktiftir ancak ‘erişim noktası

C150APM’yi yapılandırmak amacıyla bilgisayarınızı hazırlamak için bölüm 5’e geçin.

’ modunda yapılandırmak için bölüm 6’ya geçin.TÜRKÇE

5. Bilgisayarın yapılandırılması

Erişim noktası sabit bir IP adresi ile yapılandırılır. Erişim noktasını yapılandırmak için bilgisayarınızın,

erişim noktası ile aynı IP aralığındaki bir IP adresine sahip olması gerekir.

Erişim noktasının sabit IP adresi: 192.168.0.2

5.1 IP adresinin kontrol edilmesi

Bilgisayarınızın, erişim noktası ile aynı IP aralığındaki bir IP adresine sahip olup olmadığını Windows’un

‘Command Prompt’ (Komut İstemi) ile kontrol edebilirsiniz. Bu örnek Windows 7 ve Vista Service Pack 1’e

göre verilmiştir. Windows 7 ve Vista’nın, aşağıdaki adımları gerçekleştirmek için yönetici haklarına sahip

A. ‘Start’ (Başlat), ‘All Programs’ (Tüm Programlar), ‘Accessories’ (Donatılar)’a tıklayın, ‘Command

Prompt’ (Komut İstemi) üzerine sağ tıklayın ve ‘Run as administrator’ (Yönetici olarak çalıştır)’ı

Bir uyarı mesajı alırsanız ‘Continue’ (Devam) veya ‘Yes’ (Evet)’e tıklayarak kabul etmeniz gerekecektir.

Komut İstemi penceresi ekrana gelir. ‘Command Prompt’ (Komut İstemi) başlık çubuğunda

“Administrator: Command Prompt (Yönetici: Komut İstemi)” yazdığından emin olun. “Administrator

(Yönetici)” yazmıyorsa, bu adımlar için gerekli yönetici haklarına sahip değilsiniz demektir ve A adımını

B. “IPCONFIG” komutunu girin ve klavyenizde “ENTER” tuşuna basın.

Aşağıdaki bilgileri görmelisiniz:

IPv4 Address (IPv4 Adresi) : 192.168.0.xxx (buradaki xxx değeri 3 ~ 254 arasında değişebilir).

Subnet Mask (Alt Ağ Maskesi) : 255.255.255.0

Yukarıdaki bilgiler yapılandırmanızla eşleşiyorsa, bölüm 5’te erişim noktasının yapılandırılması konusuna

Yukarıdaki bilgiler yapılandırmanızla eşleşmiyorsa, erişim noktasını yapılandırmak için bilgisayarınıza

erişim noktası ile aynı IP aralığında geçici olarak sabit bir IP adresi atamanız gerekir.

Bölüm 5.2’de sabit bir IP adresi yapılandırmak için gerekli adımları bulabilirsiniz.

5.2 Sabit bir IP adresinin yapılandırılması

Bilgisayarınızın IP adresi erişim noktası ile aynı IP aralığında değilse, bilgisayarınıza geçici olarak aynı IP

aralığında sabit bir IP adresi atamanız gerekir.

Aşağıdaki adımları izleyerek bilgisayarınıza sabit bir IP adresi atayabilirsiniz.

A. ‘Start’ (Başlat)’a tıklayın, ‘All Programs’ (Tüm

Programlar), ‘Accessories’ (Donatılar)’a gidin

ve ‘Run’ (Çalıştır)’ı seçin.

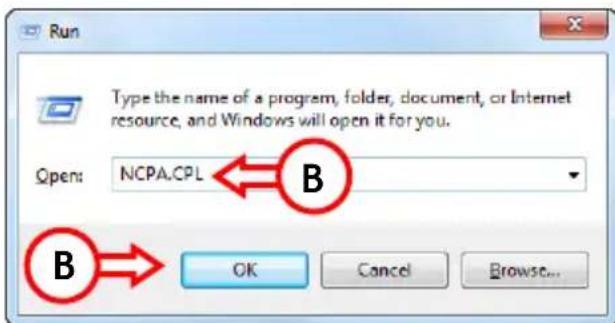

B. ‘NCPA.CPL’ komutunu girin ve ‘OK’ (Tamam)

“Network Connections” (Ağ Bağlantıları) penceresi ekrana gelir.

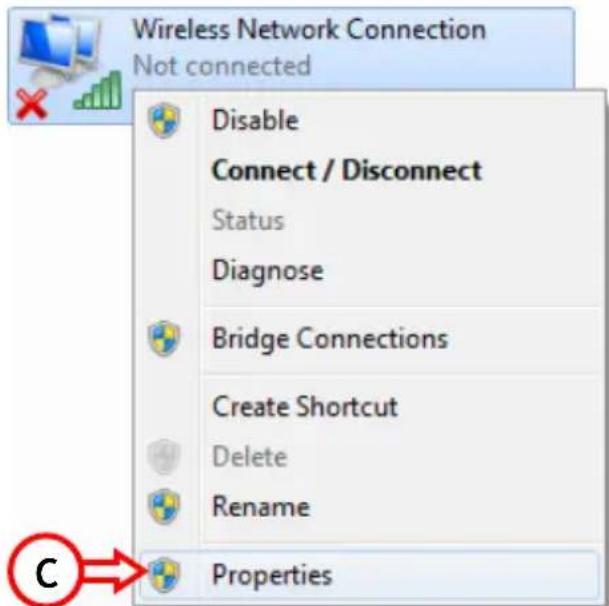

C. ‘Local Area Connection’ (Yerel Ağ Bağlantısı)

veya ‘Wireless Network Connection’

(Kablosuz Ağ Bağlantısı) üzerine (kullandığınız

bağlantıya göre) sağ tıklayın ve ‘Properties’

(Özellikler)’i seçin.

Yerel Ağ Bağlantınızın veya Kablosuz Ağ Bağlantınızın özellikler penceresi ekrana gelir.

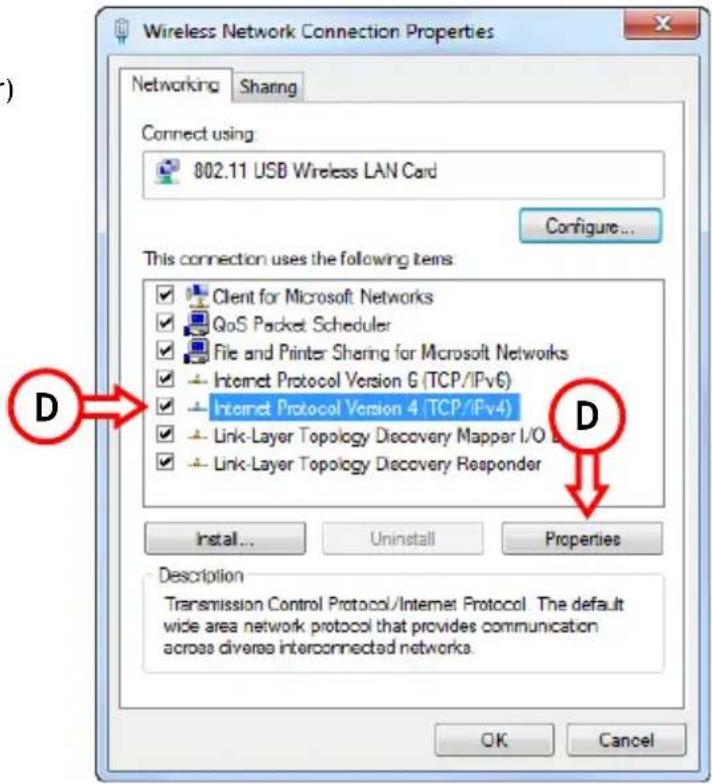

D. ‘Internet Protocol Version 4 (TCP/IPv4)’

(Internet Protokolü sürüm 4 (TCP/IPv4))

seçeneğini seçin ve ‘Properties’ (Özellikler)

Internet Protokolü Sürüm 4 (TCP/IPv4) özellikler

penceresi ekrana gelir.

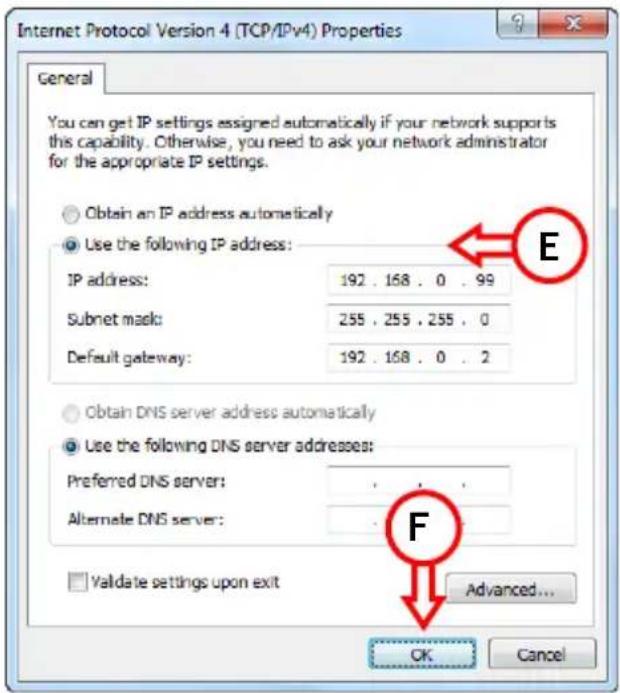

E. ‘Use the following IP address:’ (Aşağıdaki IP

adresini kullan:) seçeneğini seçin ve ilgili

alanlara aşağıdaki değerleri girin:

IP address: 192.168.0.99

Subnet mask: 255.255.255.0

F. Ayarları kaydetmek için ‘OK’ (Tamam)

G. Ayarları kaydetmek için ‘Internet Protokolü

Sürüm 4 (TCP/IPv4) Özellikleri’ penceresinde

‘OK’ (Tamam)’a tıklayın.

6. C150APM’nin ‘köprü’ modunda yapılandırılması

Bu bölümde C150APM’nin ‘köprü

’ modunda nasıl yapılandırılacağı açıklanmaktadır.

C150APM’yi yapılandırmak için web tabanlı bir arabirim kullanılır. Bu da, C150APM’yi web tarayıcısı olan

herhangi bir bilgisayardan yapılandırabileceğiniz anlamına gelir.

C150APM’ye oturum açmak için aşağıdaki adımları izleyin:

A. Web tarayıcısını açın (örn: Internet Explorer, FireFox, Safari veya Chrome).

B. Erişim noktasının IP adresini web tarayıcınızın adres satırına girin.

Varsayılan olarak : http://192.168.0.2/

Kullanıcı adı ve parola soran bir açılır pencere ekrana gelecektir.

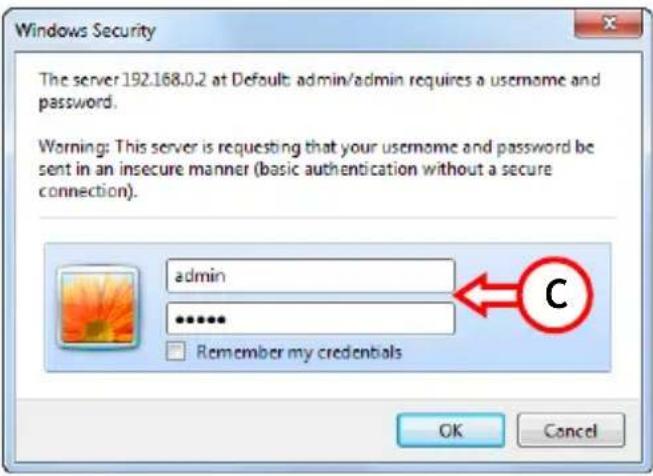

C. Kullanıcı adı ve parolayı yazdıktan sonra web tabanlı yapılandırmaya girmek için ‘OK’ (Tamam)’a

Varsayılan kullanıcı adı : admin

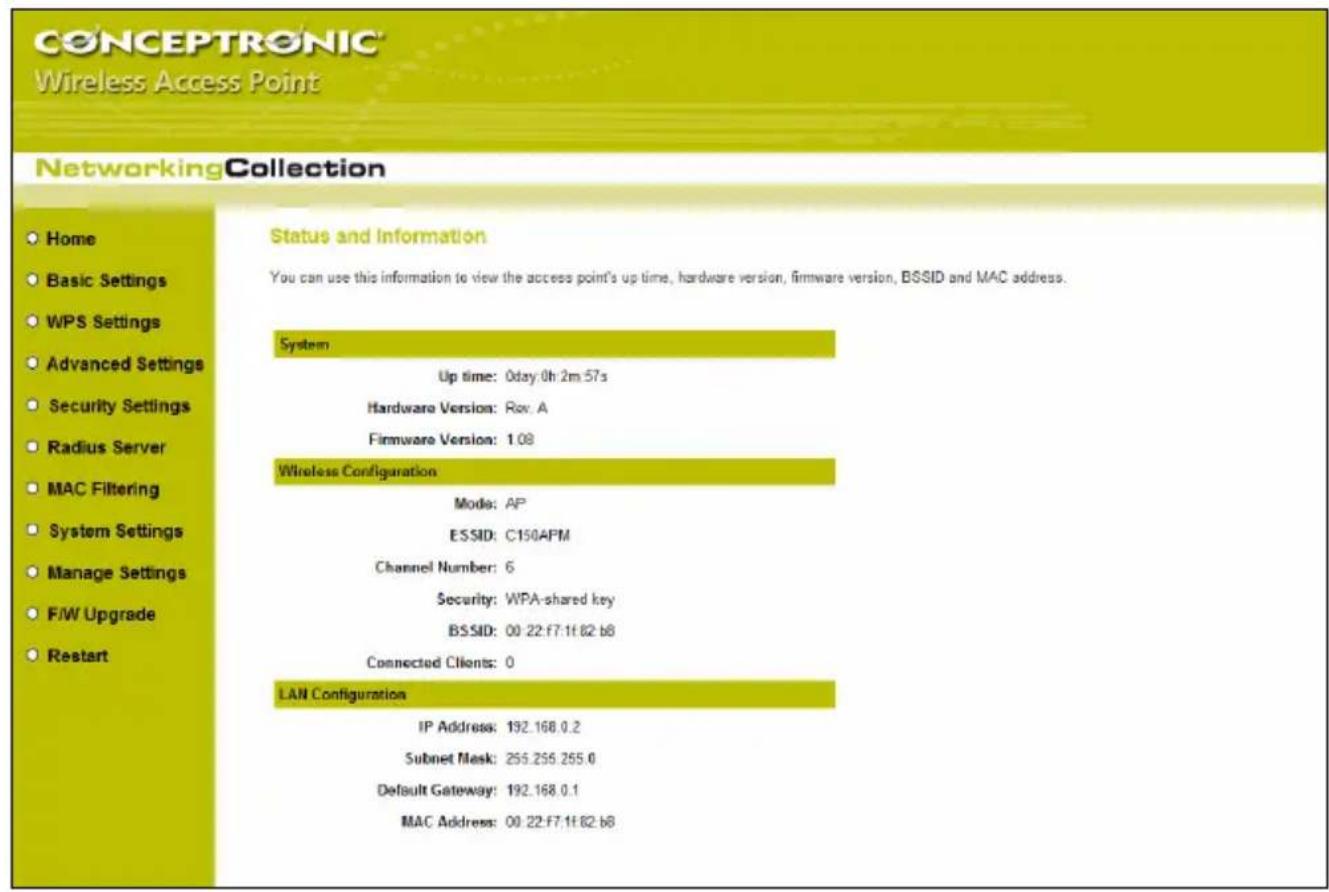

Kullanıcı adı ve parola doğru olduğunda C150APM ana yapılandırma sayfası ekrana gelir:

Ana sayfadan C150APM web yapılandırmasındaki seçeneklerden birini kolayca seçebilirsiniz:

- Home (Ana Sayfa) : Ana yapılandırma sayfasını gösterir

- Basic Settings (Temel Ayarlar) : Temel erişim noktası ayarları yapılır

- WPS Settings (WPS Ayarları) : WPS ayarları yapılır

- Advanced Settings (Gelişmiş Ayarlar) : Gelişmiş kablosuz ayarları yapılır

- Security Settings (Güvenlik Ayarları) : Kablosuz güvenlik ayarları yapılır

- Radius Server (Radius Sunucusu) : Radius sunucusu yapı

landırma seçenekleri

- MAC Filtering (MAC Filtreleme) : MAC filtreleme kurallarını etkinleştirir ve yapılandırır

- System Settings (Sistem Ayarları) : C150APM’nin sistem ayarlarını yapar

- Manage Settings (Ayarları Yönet) : Ayarlarınızı yedekler veya C150APM’yi varsayılan ayarlara

- F/W Upgrade (Ürün Bilgisi Yükselt) : Ürün bilgisini yükseltir

- Restart (Yeniden Başlat) : Erişim noktasını yeniden başlatır

Bu hızlı kurulum kılavuzu sadece ‘köprü’ modu için gerekli ayarları ve ‘erişim noktası’ modu için

temel ayarları açıklar. Diğer tüm seçenekler ürünle birlikte verilen CD-ROM’daki kullanıcı

kılavuzunda (sadece İngilizce) açıklanmıştır. Otomatik çalıştırma menüsünün ekrana gelmesini

bekleyin ve ‘View User Manual’ (Kullanıcı Kılavuzunu Görüntüle)’yi seçin.TÜRKÇE

6.2 Bir köprü bağlantısı oluşturma

Bu bölümde, bir köprü bağlantısı için yapılandırma gerektiren C150APM’nin ayarlarını adım adım nasıl

yapacağınız açıklanmıştır.

C150APM’yi ‘köprü’ modunda yapılandırmaya başlamadan önce, mevcut kablosuz ağınıza ait

aşağıdaki bilgilere ihtiyacınız vardır:

- Network name (SSID) (Ağ kimliği)

- Kullanılan şifreleme türü

- Şifreleme anahtarı / parola

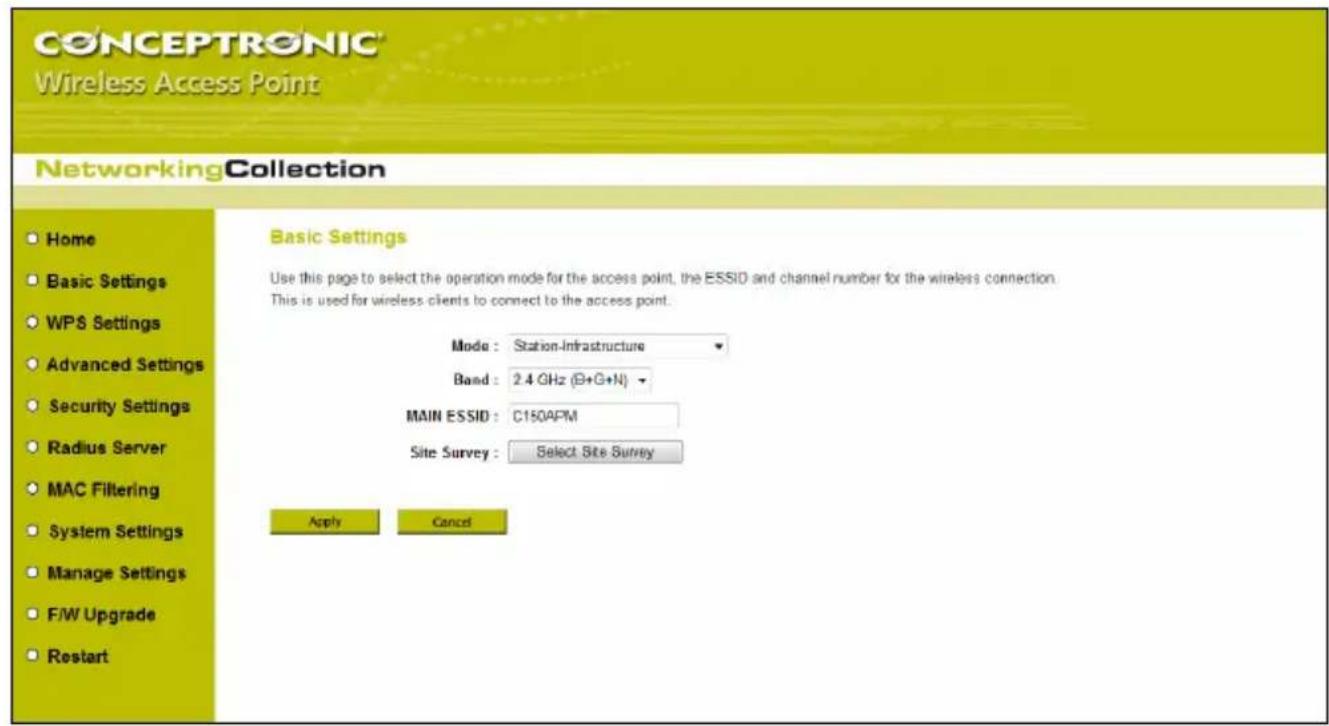

A. Web yapılandırma sayfasının sol menüsünden ‘Basic Settings’ (Temel Ayarlar)’a tıklayın.

“Basic Settings” (Temel Ayarlar) sayfası ekrana gelir.

B. ‘Mode’ (Mod) ayarını ‘Station-Infrastructure’ (İstasyon-Altyapı) olarak değiştirin.

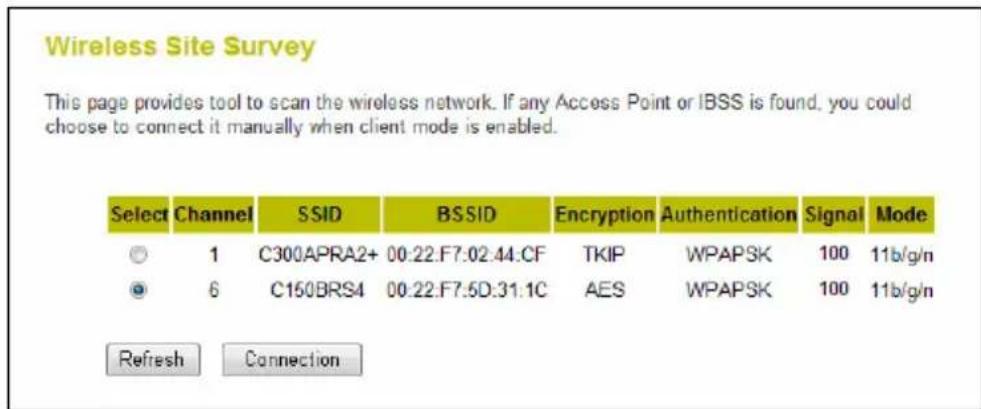

C. Mevcut kablosuz ağınızı bulmak için ‘Select Site Survey’ (Site Araştırması Seç) düğmesine tıklayın.TÜRKÇE

Açılır bir pencerede “Wireless Site Survey” (Kablosuz Site Araştırması) altında bölgenizde bulunan tüm

Mevcut kablosuz ağınız gösterilmiyorsa menzil dışında, kapalı veya gizli olabilir.

Mevcut kablosuz ağınızın çalışır durumda olup olmadığını kontrol edin ve kablosuz ağları tekrar

taramak için ‘Refresh’ (Yenile) düğmesini kullanın.

Kablosuz ağınız gizliyse, “Wireless Site Survey” (Kablosuz Site Araştırması)’nda gösterilmez.

Bu durumda, “Wireless Site Survey” (Kablosuz Site Araştırması) penceresini kapatın ve “Basic

Settings” (Temel Ayarlar) sayfasında ‘MAIN ESSID’ alanına tam ağ adını girin.

D. Bağlanmak istediğiniz mevcut kablosuz ağınızı seçin ve ‘Connection’ (Bağlantı) düğmesine tıklayın.

“Wireless Site Survey” (Kablosuz Site Araştırması) açılır penceresi kapatılır ve seçilen kablosuz ağ adı

“Basic Settings” (Temel Ayarlar) sayfasındaki ‘MAIN ESSID’ alanında gösterilir.

E. Ayarları uygulamak için ‘Apply’ (Uygula) düğmesine tıklayın.

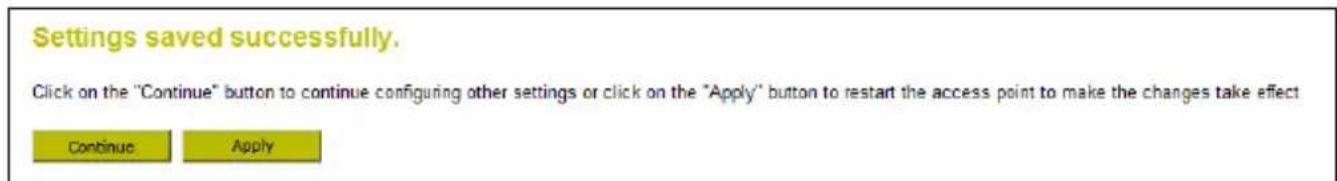

C150APM’nin yapılandırmasındaki ayarları değiştirirken şu iki seçenek arasında seçim yapmanız

- Continue (Devam) : Değişiklikleri yapmaya devam et (değişiklikler bellekte henüz

- Apply (Uygula) : Tüm değişiklikleri belleğe kaydederek uygula ve C150APM’yi yeniden

F. Ayarları değiştirmeye devam etmek için ‘Continue’ (Devam) düğmesine tıklayın.TÜRKÇE

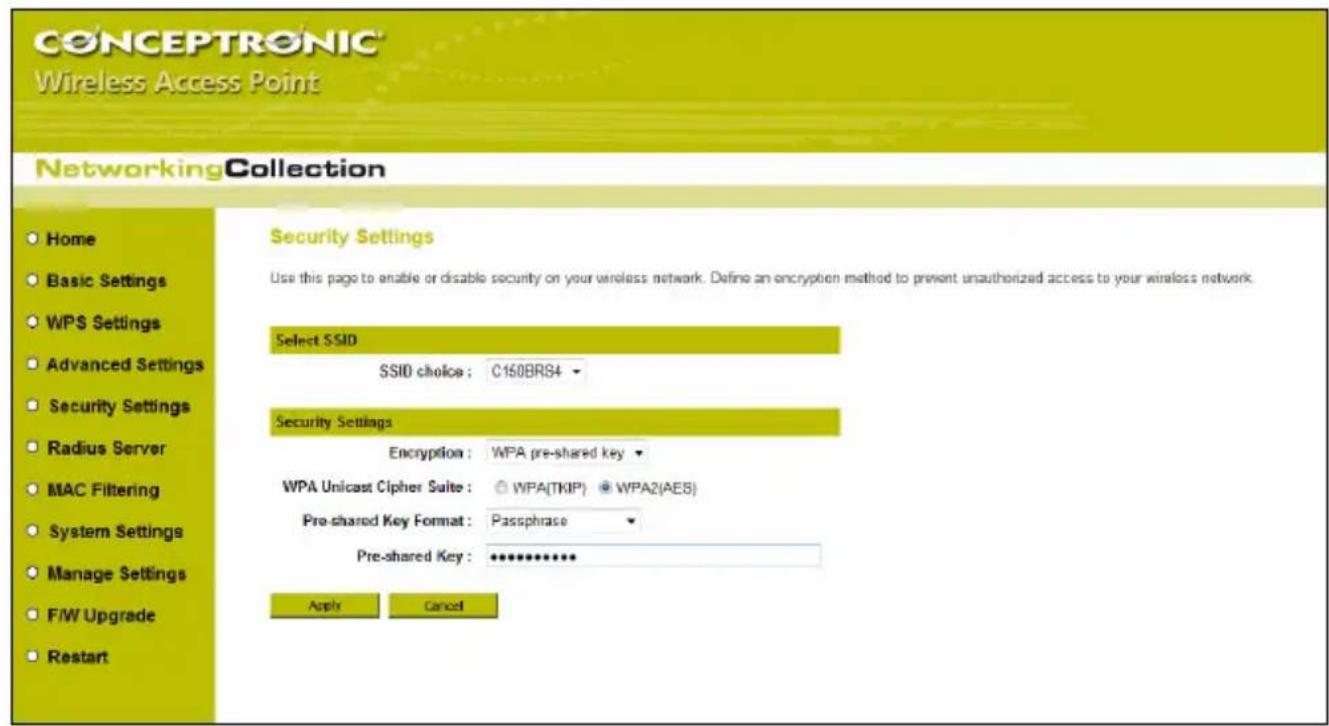

G. Web yapılandırma sayfasının sol menüsünden ‘Security Settings’ (Güvenlik Ayarları)’na tıklayın.

“Security Settings” (Güvenlik Ayarları) sayfası ekrana gelir.

H. ‘Encryption’ (Şifreleme) açılır menüsünde mevcut kablosuz ağınız için kullanılan şifreleme türünü

Mevcut kablosuz ağınızın güvenliği WPA ile sağlanıyorsa:

- “WPA Unicast Cipher Suite” (WPA Tek Yönlü Şifre Paketi) bölümünde WPA güvenlik türünü seçin.

- “Pre-shared Key Format” (Önceden Paylaşılmış Anahtar Biçimi) bölümünde şifreleme anahtarının

- “Pre-shared Key” (Önceden Paylaşılmış Anahtar) bölümünde şifreleme anahtarını girin.

Mevcut kablosuz ağınızın güvenliği WEP ile sağlanıyorsa:

- “Key Length” (Anahtar Uzunluğu) bölümünde şifreleme anahtarı uzunluğunu seçin.

- “Key Format” (Anahtar Biçimi) bölümünde karşılık gelen anahtar biçimini seçin.

- “Encryption Key” (Şifreleme Anahtarı) bölümünde şifreleme anahtarını girin.

I. Ayarları uygulamak için ‘Apply’ (Uygula) düğmesine tıklayın.TÜRKÇE

C150APM’nin yapılandırmasındaki ayarları değiştirirken şu iki seçenek arasında seçim yapmanız

- Continue (Devam) : Değişiklikleri yapmaya devam et (değişiklikler bellekte henüz

- Apply (Uygula) : Tüm değişiklikleri belleğe kaydederek uygula ve C150APM’yi yeniden

J. Ayarları belleğe kaydetmek için ‘Apply’ (Uygula) düğmesine tıklayın ve C150APM’yi yeniden başlatın.

Yeniden başlatma sırasında, ‘OK’ (Tamam) düğmesi silikleşir ve bir geri sayma zamanlayıcısı gösterir.

Yeniden başlatma işlemi tamamlandığında, C150APM’nin web yapılandırmasına dönmek için ‘OK’

’ modu yapılandırması tamamlanmış olur. Artık C150APM’nin bilgisayarınızla olan

bağlantısını kesebilir ve köprüyü yapılandırdığınız ağ aygıtına bağlayabilirsiniz.

Bilgisayarınıza bölüm 5.2’de geçici bir sabit IP adresi atadıysanız, bilgisayarınızı orijinal

ayarlarına getirmeniz gerekir. Bölüm 5.2’deki adımları izleyebilirsiniz. E adımında, ‘Obtain an IP

address automatically’ (Otomatik olarak bir IP adresi al) seçeneğini seçin.

N Kablosuz Erişim Noktanız

kablosuz köprü olarak kullanıma hazırdır!TÜRKÇE

7. Kablosuz ağ bağlantısı

C150APM’ye kablosuz bağlanmak için iki farklı yol vardır:

- WPS işlevini kullanarak otomatik.

Hemen hemen tüm marka/tür kablosuz kartlar farklı bir istemci uygulaması kullanır. Lütfen kablosuz ağ

bağlantısının nasıl oluşturulacağı ile ilgili bilgi için kablosuz ağ kartınızın kullanım kılavuzuna müracaat

7.1 Windows 7’de manuel bağlantı

Aşağıdaki örnekte Windows 7’de tümleşik “Connect to a Network” (Bir Ağa Bağlan) seçeneği

A Kullanılabilir kablosuz ağ bağlantılarının

listesini görüntülemek için görev

çubuğundaki ‘Network’ (Ağ) simgesine

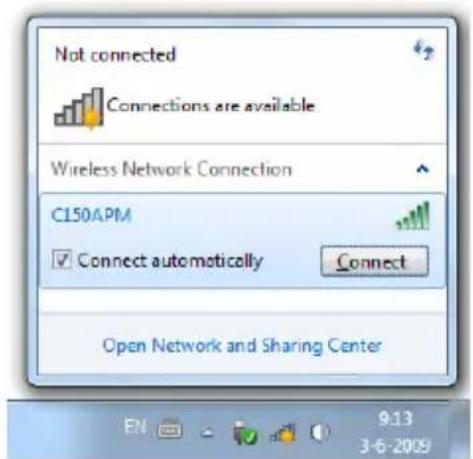

B Listeden “C150APM” ağını seçin ve

‘Connect’ (Bağlan) düğmesine tıklayın.

Varsayılan olarak “Connect

automatically” (Otomatik olarak bağlan)

seçeneği işaretlidir. Böylece

bilgisayarınızı her açtığınızda bağlantının

otomatik olarak yapılması sağlanmış

olur. Bunu istemiyorsanız, ‘Connect’

(Bağlan) düğmesine tıklamadan önce bu

seçeneğin işaretini kaldırın.

C150APM’nin güvenliği varsayılan olarak WPA-PSK/WPA2-PSK (karma mod) şifreleme ile

sağlanmaktadır. Benzersiz WPA parolası C150APM’nin altında yer alan ürün etiketinde bulunabilir.TÜRKÇE

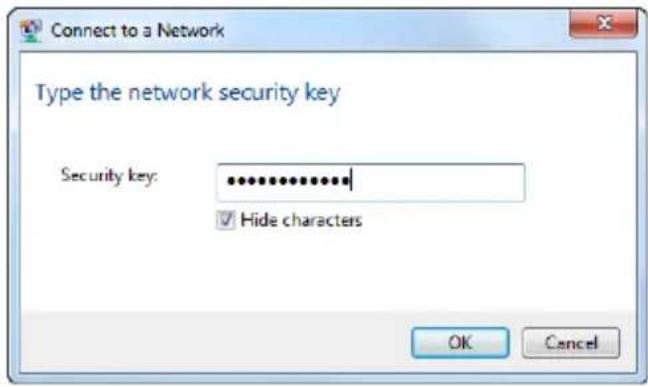

C “Security key” (Güvenlik anahtarı)

alanına varsayılan WPA parolasını

(C150APM’nin alt tarafında yazılıdır)

girin ve ‘OK’ (Tamam) düğmesine

İstemci, kablosuz ağa bağlanmaya

E Kablosuz bağlantının durumunu kontrol

etmek için, görev çubuğundaki

‘Network’ (Ağ) simgesi üzerine

tıklayabilirsiniz. Hangi ağa bağlı

olduğunuzu, sahip olduğunuz erişimi ve

bağlantının sinyal gücünü görebilirsiniz.TÜRKÇE

7.2 Windows Vista’da manuel bağlantı

Aşağıdaki örnekte Windows Vista Service Pack 1’de tümleşik “Connect to a Network” (Bir ağa bağlan)

seçeneği kullanılmıştır.

A Sistem tepsisindeki ‘Network’

(Ağ) simgesine ve “Wireless

(Kablosuz ağlar var) yazısı

B Listeden “C150APM” ağını seçin

ve ‘Connect’ (Bağlan) düğmesine

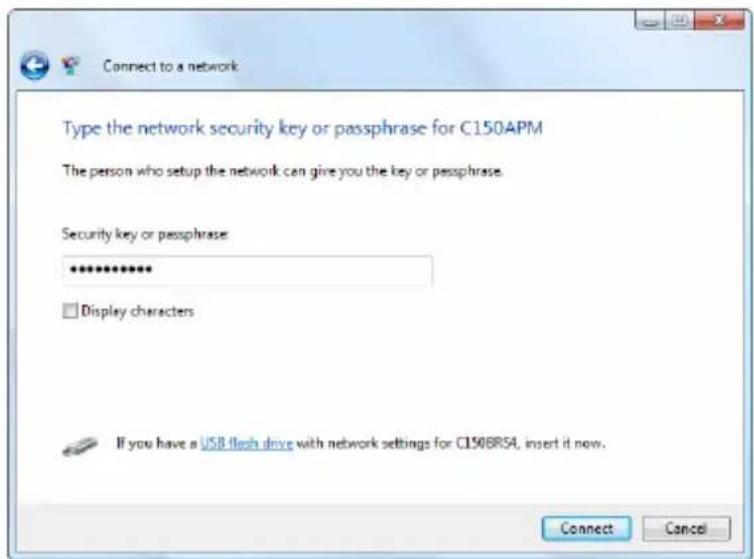

“Security key or passphrase”

(Güvenlik anahtarı veya parola)

alanına varsayılan WPA parolasını

(C150APM’nin alt tarafında

yazılıdır) girin ve ‘Connect’

(Bağlan) düğmesine tıklayın.TÜRKÇE

D Bağlantı gerçekleştirildiğinde, ağı

kaydetmeyi seçebilir ve

bilgisayarınızı her açışta bu ağı

otomatik olarak başlatabilirsiniz.

Bağlantı sihirbazından çıkmak

için ‘Close’ (Kapat) düğmesine

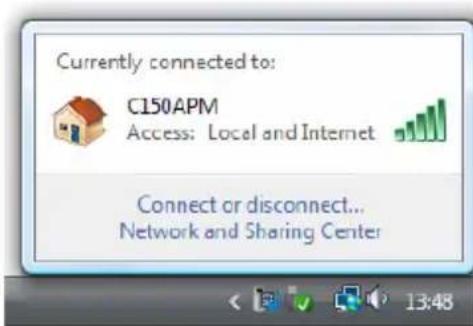

E Kablosuz bağlantının durumunu

kontrol etmek için, sistem

tepsisindeki ‘Network’ (Ağ)

simgesi üzerine tıklayabilirsiniz.

Hangi ağa bağlı olduğunuzu,

sahip olduğunuz erişimi ve

bağlantının sinyal gücünü

görebilirsiniz.TÜRKÇE

7.3 WPS kullanarak otomatik bağlantı

Conceptronic C150APM, WPS (Wi-Fi Protected Setup-Kablosuz Korumalı Kurulum)’u destekler. WPS,

kablosuz ağların kolay ve güvenli bir biçimde oluşturulması için kullanılan bir standarttır. WPS ile kablosuz

ağınızı birkaç kolay adımda kurabilir ve koruyabilirsiniz.

WPS’yi C150APM ile kullanmak için, WPS desteği olan kablosuz bir istemciye sahip olmanız

gerekir. WPS desteği olmayan bir veya daha çok kablosuz istemcilere sahipseniz, alt kısımda

bahsedilen ön yapılandırmalı WPA anahtarını kullanarak C150APM’ye manuel olarak bağlanmanız

önerilir. Kablosuz ağa manuel olarak nasıl bağlanacağınız ile ilgili olarak bölüm 7.1 veya 7.2’ye

WPS hakkında daha fazla (teknik) bilgi için, aşağıdaki web sitesini ziyaret edin:

http://en.wikipedia.org/wiki/Wi-Fi_Protected_Setup

C150APM, bir WPS bağlantısını etkinleştirmek ve oluşturmak için iki yol kullanır:

- Puş Buton teknolojisi

- PIN Kodu teknolojisi

WPS – Push Button (Puş Buton) teknolojisi

WPS Puş Buton teknolojisi, C150APM ve kablosuz istemci arasında bir bağlantı oluşturmak için kablosuz

istemcide bir (sanal) butona ihtiyaç duyar.

Bazı kablosuz istemciler WPS Puş Buton teknolojisini etkinleştirmek için gerçek bir buton kullanır; diğer

kablosuz istemciler yazılımlarında sanal buton kullanırlar.

Puş Buton teknolojili bir WPS bağlantısı oluşturmak ve etkinleştirmek için aşağıdaki adımları izleyin:

A. C150APM’nin arkasındaki WPS düğmesine basın, WLAN/WPS LED’i sabit olarak yanacak ve WPS kimlik

doğrulamasının başladığını gösterecektir.

B. Kablosuz istemcideki WPS butonuna basın. Bu buton, donanımsal bir buton ya da kablosuz istemcinin

yazılımındaki sanal bir buton olabilir.

C150APM tarafından WPS kimlik doğrulama işlemi 120 saniye boyunca aktif tutulacaktır. Bu işlem

sırasında WLAN/WPS LED’i sabit olarak yanacaktır. 120 saniye içinde WPS bağlantısı kurulamazsa,

LED orijinal durumuna döner ve WPS kimlik doğrulaması durdurulur.

WPS kimlik doğrulaması başarılı olursa, WLAN/WPS LED’i orijinal durumuna döner.

Kablosuz istemci böylece C150APM’nin güvenli kablosuz ağına bağlanmış olur.

Önceden bağlanan kablosuz istemcilerle olan bağlantınızı kaybetmeden daha fazla kablosuz istemci

eklemeniz mümkündür. Daha fazla kablosuz istemci eklemek isterseniz, A ve B adımlarını tekrarlayın.TÜRKÇE

WPS – PIN Kodu teknolojisi

Kablosuz istemci WPS'yi destekliyorsa fakat (sanal) Puş butona sahip değilse, WPS bağlantısı oluşturmak

için PIN Kodu teknolojisini kullanabilirsiniz.

WPS PIN Kodu işlevini etkinleştirmek için, C150APM’ye kablolu olarak bağlı bir bilgisayara

ihtiyacınız olacaktır.

A. Bölüm 6.1’de açıklandığı gibi web arabirimine oturum açın.

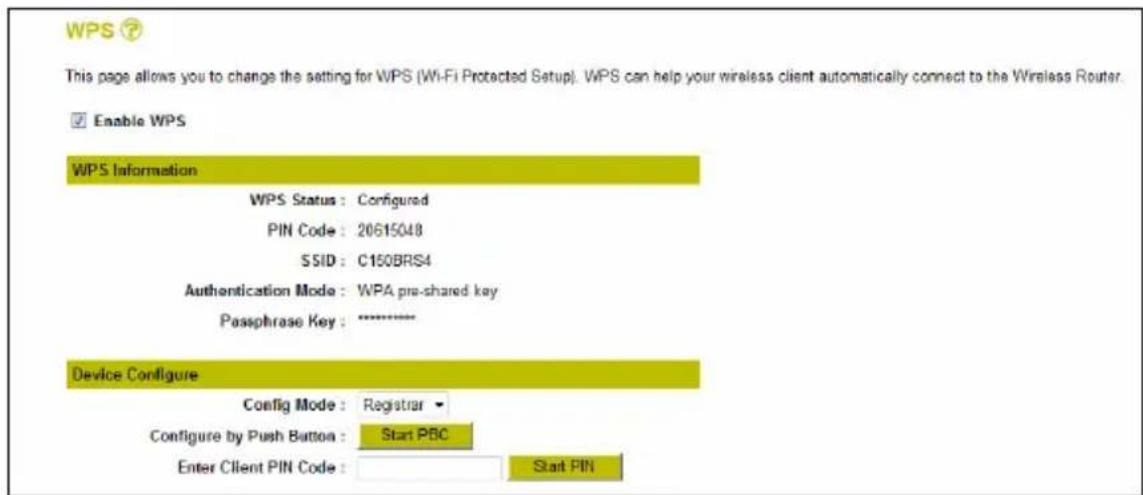

B. Önce ‘General Setup’ (Genel Kurulum)’u, ardından ‘Wireless’ (Kablosuz)’u ve ‘WPS’yi seçin.

“WPS” yapılandırma sayfası ekrana gelecektir.

WPS yapılandırma sayfasında, sanal ‘Push Button’ veya ‘PIN Code’ kimlik doğrulamasını tetikleyebilirsiniz.

‘PIN Code’ kimlik doğrulaması 2 farklı şekilde başlatılabilir:

1. Kablosuz istemci PIN kodunu sağlar, bu kod yönlendiriciye girilecektir.

Bu durumda, kablosuz istemci ‘Enrollee’ (Kaydolan) ve yönlendirici ‘Registrar’ (Kaydeden) olacaktır.

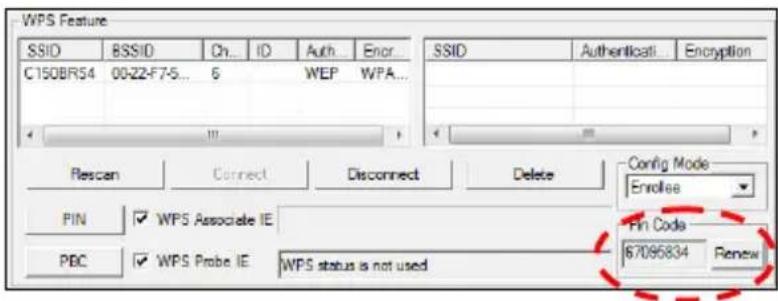

A. Kablosuz istemciyi başlatın ve aşağıdaki örnekte gösterildiği gibi sağlanan PIN kodunu arayın:TÜRKÇE

B. WPS yapılandırma sayfasındaki “Config Mode” ayarının ‘Registrar’ yapıldığından emin olun.

C. Kablosuz istemciniz tarafından verilen PIN Kodunu “Enter Client PIN Code” alanına girin.

D. ‘Start PIN’ düğmesine tıklayın.

C150APM, verilen PIN kodu ile 120 saniye boyunca gelen bağlantılar için WPS kimlik doğrulamasını

E. Kablosuz istemcinizde PIN kodu bağlantısını başlatın.

Kablosuz istemciniz böylece C150APM’nin güvenli kablosuz ağına bağlanacaktır. Bağlantı

kurulduğunda, C150APM WPS kimlik doğrulama kontrolünü durdurur ve WPS yapılandırma

sayfasındaki WPS Durumu “

Configured” (Yapılandırıldı) olarak ayarlanır.

WPS özellikli daha fazla Kablosuz İstemci eklemek isterseniz, A ila E adımlarını tekrarlayın.

2. Yönlendirici PIN kodunu sağlar, bu kod kablosuz istemciye girilecektir.

Bu durumda, yönlendirici ‘Enrollee’ (Kaydolan) ve kablosuz istemci ‘Registrar’ (Kaydeden) olacaktır.

A. WPS yapılandırma sayfasında “Config Mode” seçeneğini ‘Enrollee’ olarak ayarlayın ve “PIN Code” bölümünde bahsedilen PIN kodunu yazın.

B. ‘Start PIN’ düğmesine tıklayın.

C150APM, üretilen PIN kodu ile 120 saniye boyunca gelen bağlantılar için WPS kimlik doğrulamasını

C. C150APM tarafından sağlanan PIN kodunu kablosuz istemci yazılımınıza girin, kablosuz istemci

yazılımını ‘Registrar’ (Kaydeden) olarak ayarlayın ve PIN kodu bağlantısını başlat

Kablosuz istemciniz böylece C150APM’nin güvenli kablosuz ağına bağlanacaktır. Bağlantı

kurulduğunda, C150APM WPS kimlik doğrulama kontrolünü durdurur ve WPS yapılandırma

sayfasındaki WPS Durumu “Configured” (Yapılandırıldı) olarak ayarlanır.

WPS özellikli daha fazla Kablosuz İstemci eklemek isterseniz, A ila C adımlarını tekrarlayın.TÜRKÇE

8. Gelişmiş yapılandırma ayarları

Bu hızlı kurulum kılavuzunda C150APM’yi hazırlama ve çalıştırma ile ilgili temel ayarlar açıklanmaktadır.

Gelişmiş ayarlar veya daha ayrıntılı bilgi için, lütfen birlikte verilen ürün CD-ROM’undaki kullanıcı

kılavuzuna (Sadece İngilizce) bakın.

Ürün CD-ROM’unu optik sürücünüze yerleştirin, otomatik çalıştırma menüsünün ekrana gelmesini bekleyin

ve ‘View User Manual’ (Kullanıcı Kılavuzunu Görüntüle)’yi seçin.

Kullanıcı kılavuzunu görüntülemek için, Adobe Reader programının kurulu olması gerekir. Bu

program bilgisayarınızda yüklü değilse, otomatik çalıştırma menüsünden ‘Install Adobe Reader’

(Adobe Reader Programını Kur) seçeneğini seçebilirsiniz.

Conceptronic 150N Kablosuz Erişim Noktası

Kullanmanın Keyfini Çıkarın!LICENSING INFORMATION
