GEBRUIKSAANWIJZING Media Giant met DVBT CONCEPTRONIC

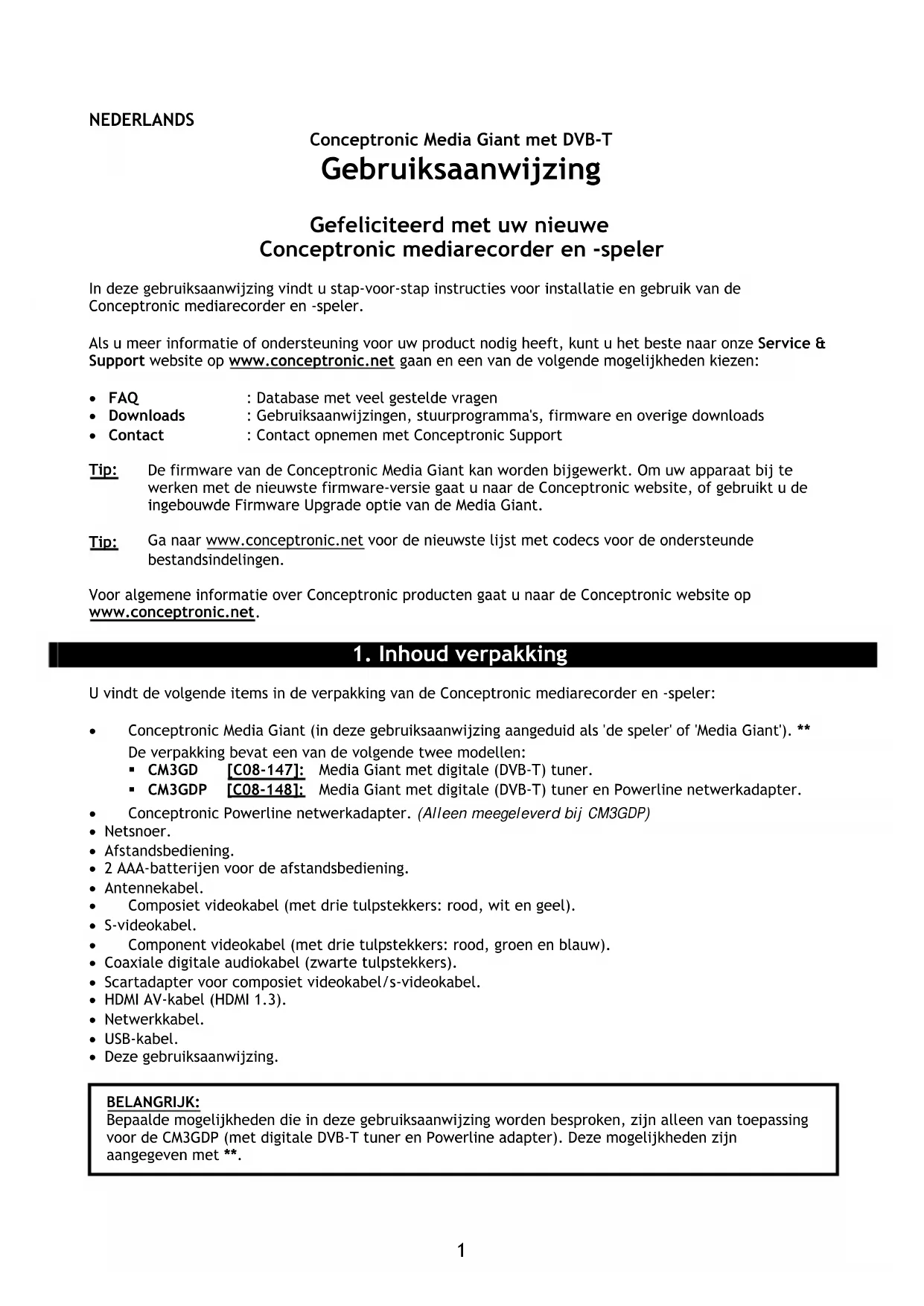

Conceptronic Media Giant met DVB-T Gebruiksaanwijzing

Gefeliciteerd met uw nieuwe

Conceptronic mediarecorder en -speler

In deze gebruiksaanwijzing vindt u stap-voor-stap instructies voor installatie en gebruik van de

Conceptronic mediarecorder en -speler.

Als u meer informatie of ondersteuning voor uw product nodig heeft, kunt u het beste naar onze Service &

Support website op www.conceptronic.net

gaan en een van de volgende mogelijkheden kiezen:

• FAQ : Database met veel gestelde vragen

• Downloads : Gebruiksaanwijzingen, stuurprogramma's, firmware en overige downloads

• Contact : Contact opnemen met Conceptronic Support

De firmware van de Conceptronic Media Giant kan worden bijgewerkt. Om uw apparaat bij te

werken met de nieuwste firmware-versie gaat u naar de Conceptronic website, of gebruikt u de

ingebouwde Firmware Upgrade optie van de Media Giant.

Ga naar www.conceptronic.net voor de nieuwste lijst met codecs voor de ondersteunde

Voor algemene informatie over Conceptronic producten gaat u naar de Conceptronic website op

www.conceptronic.net

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic mediarecorder en -speler:

• Conceptronic Media Giant (in deze gebruiksaanwijzing aangeduid als 'de speler' of 'Media Giant'). **

De verpakking bevat een van de volgende twee modellen:

Media Giant met digitale (DVB-T) tuner.

Media Giant met digitale (DVB-T) tuner en Powerline netwerkadapter.

• Conceptronic Powerline netwerkadapter. (Alleen meegeleverd bij CM3GDP)

• Afstandsbediening.

• 2 AAA-batterijen voor de afstandsbediening.

• Composiet videokabel (met drie tulpstekkers: rood, wit en geel).

• Component videokabel (met drie tulpstekkers: rood, groen en blauw).

• Coaxiale digitale audiokabel (zwarte tulpstekkers).

• Scartadapter voor composiet videokabel/s-videokabel.

• Deze gebruiksaanwijzing.

Bepaalde mogelijkheden die in deze gebruiksaanwijzing worden besproken, zijn alleen van toepassing

voor de CM3GDP (met digitale DVB-T tuner en Powerline adapter). Deze mogelijkheden zijn

aangegeven met **.NEDERLANDS

• Ingebouwde Powerline netwerkadapter. **

• Ingebouwde digitale (DVB-T) tv-tuner met automatische zenderzoeker.

• Opname van digitale tv (DVB-T).

• Opname van AV-signaal van bijvoorbeeld een videorecorder, dvd-speler of videocamera.

• DV-ingang voor weergave/opname van een DV-videocamera.

• Opname op interne harde schijf.

• Uitgangsresolutie tot 1080i.

• Weergaveresolutie tot 1080i.

• Neemt dvd-kwaliteit bestanden op in TS-formaat (voor digitale opnamen van de DVB-T tuner) of

MPEG2-formaat (voor analoge opnamen van de AV-ingangen); deze kunnen worden weergegeven op

pc's en andere mediaspelers).

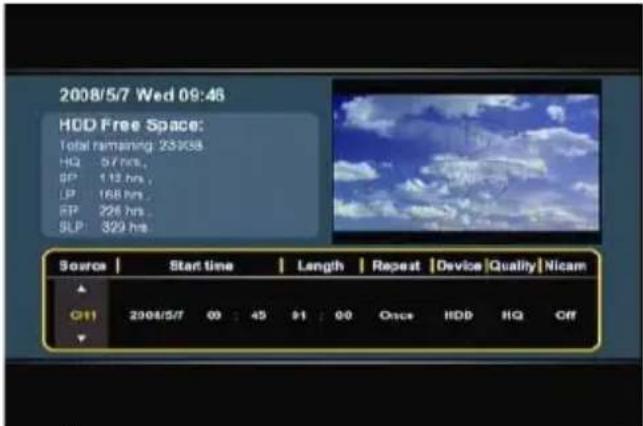

• Opnamemogelijkheden: Directe eentoetsopname, geprogrammeerde opname, timeshift (pauze

tijdens tv-uitzending).

• Weergave van MPEG1/2/4, MP3, WMA, JPG bestanden die op de interne harde schijf of op een USB-

• Kopiëren van bestanden van een USB-apparaat of netwerklocatie naar de interne harde schijf.

• Automatische omschakeling tussen mediaspeler en USB-opslagapparaat voor pc:

 Wanneer de speler via USB met een pc verbonden is, gedraagt hij zich als USB-opslagapparaat.

 Wanneer hij niet via USB met een pc verbonden is, gedraagt hij zich als mediaspeler.

3. Opmerkingen en voorzorgen

• Probeer de speler niet uit elkaar te halen. Dit kan leiden tot verwondingen door elektriciteit met een

• Houd de speler uit de buurt van te vochtige situaties.

• Stel de speler niet bloot aan vloeistoffen en voorkom dat hij wordt ondergedompeld.

• Haal de stekker uit het stopcontact als u de speler langere tijd niet wilt gebruiken.

• Zorg ervoor dat het stopcontact waarop de Media Giant is aangesloten makkelijk bereikbaar is.

• Gebruik de speler niet in de buurt van brandbare stoffen.

• Vervang de batterij van de afstandsbediening door hetzelfde type wanneer hij leeg is. Lever oude

batterijen in voor hergebruik. Om corrosie te voorkomen, moet u de batterij verwijderen als de

afstandsbediening langere tijd niet gebruikt zal worden.

• Controleer of de batterijen juist geplaatst zijn in de afstandsbediening om schade te voorkomen.

• Houd de afstandsbediening uit de buurt van te vochtige omstandigheden en laat hem niet vallen.

• Gebruik de afstandsbediening niet in fel zonlicht.

• Zorg dat de speler NOOIT valt of wordt gestoten of geschud.

• Om oververhitting te voorkomen, mag u de speler niet afdekken.

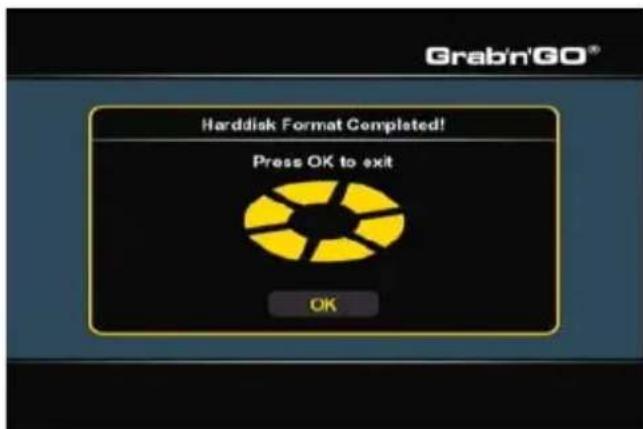

Formatteer de harde schijf NIET met uw computer! De speler raakt dan al zijn

systeemgegevens kwijt en zal opnieuw moeten worden geïnitialiseerd. Als u de harde

schijf van de speler wilt formatteren, moet u het ingebouwde formatteerprogramma uit

het instellingenmenu van de speler gebruiken.NEDERLANDS

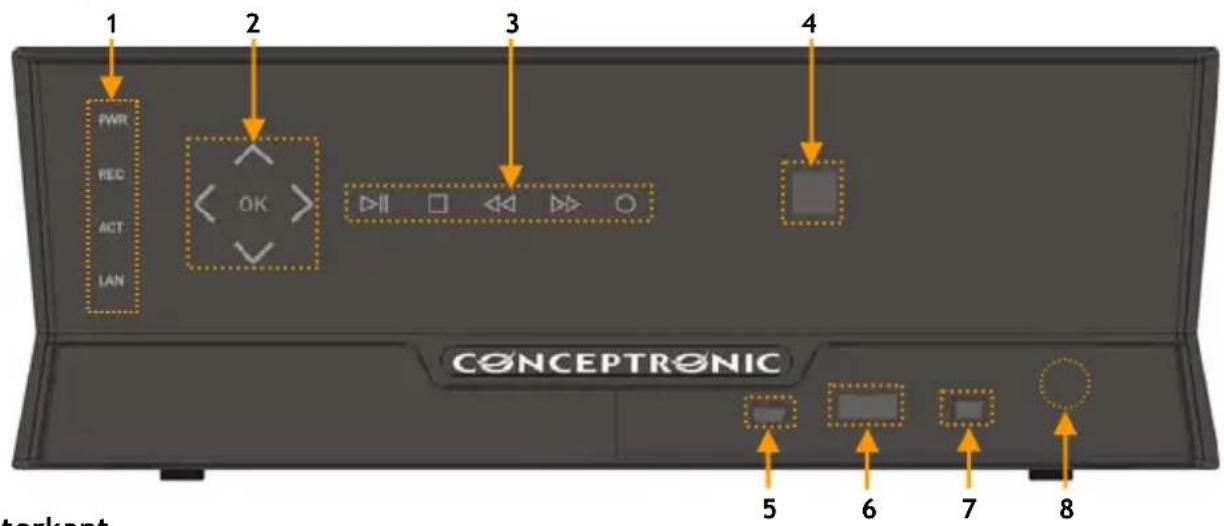

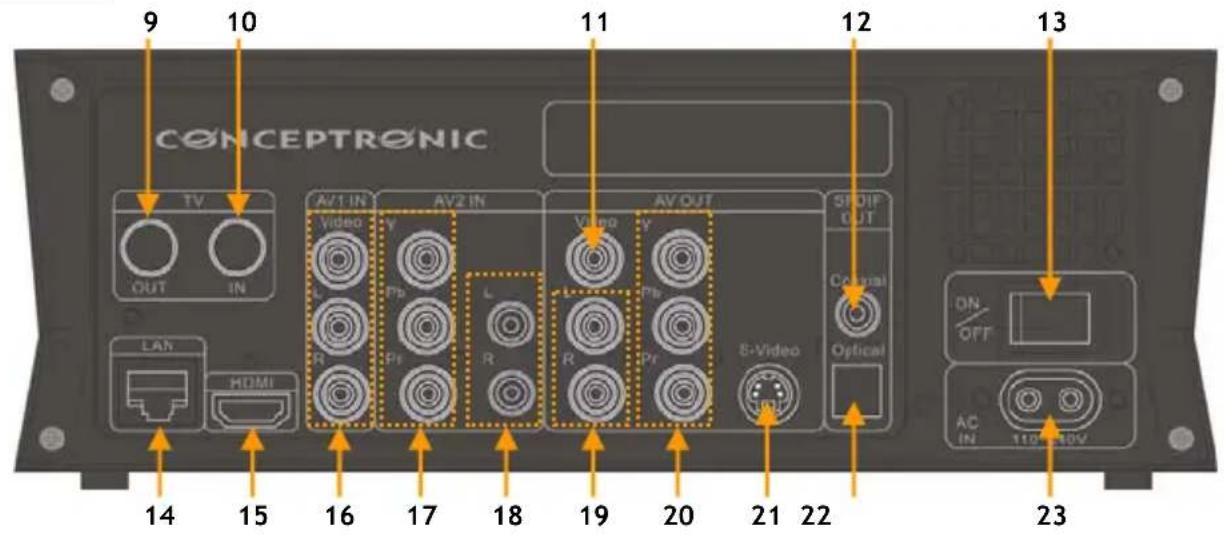

4. Plaats van de onderdelen

Betekenis van de nummers:

1. Statuslampje: aan/uit, REC (opname), ACT, LAN) 13. Hoofdschakelaar

2. Navigatietoetsen 14. LAN (RJ45) aansluiting

3. Weergavetoetsen 15. HDMI-uitgang

9. Digitale tv-tuner uitgang 21. S-video uitgang

De toetsen op de speler bieden basisfuncties die ook op de afstandsbediening beschikbaar zijn.

5. Toetsen afstandsbediening

De speler kan worden bediend met de afstandsbediening. Op de binnenflap van deze gebruiksaanwijzing

vindt u een afbeelding van de afstandsbediening. De nummering van de toetsen verwijst naar de

onderstaande tabel, waarin de betreffende functies worden uitgelegd.

Nr. Toets Beschrijving

1. AAN/UIT ( ) De speler inschakelen of op standby zetten

2. SOURCE (bron) Omschakelen tussen digitale tuner, AV-ingang en afspelen

3. MEDIA Directe knop naar de Media Browser

4. AUDIO Dvd-geluidsspoor/taal wijzigen (indien beschikbaar in uw dvd-bestanden)

5. ZOOM In/uitzoomen

6. 0 – 9 Cijfertoetsen

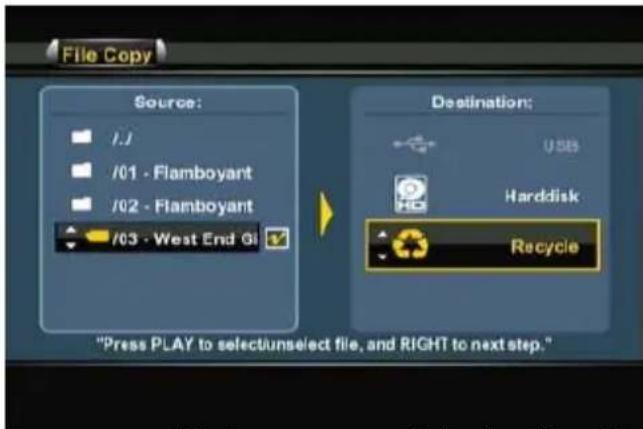

7. COPY (kopiëren) Het kopieermenu tonen

8. REPEAT (herhalen) Herhaalstand instellen

9. GOTO Ga naar een bepaald tijdstip in het bestand

) Versneld achteruit

) Vorig(e) bestand/nummer/hoofdstuk/afbeelding

12. VOLUME + Verhoog het volume

13. VOLUME - Verlaag het volume

14. RETURN (terug) Terug naar het vorige menu/kanaal

, , , Navigatietoetsen: door de menu's navigeren

16. INS.REP. 10 seconden teruggaan tijdens weergave

17. PAUSE Pauzeren tijdens weergave of timeshift

18. PLAY (weergeven) Weergave starten

19. REC (opnemen) Opname starten

20. TV SYS Uitgangsresolutie van de speler aanpassen

21. SETUP Directe knop naar het Setup Menu

22. TIMESHIFT Timeshift inschakelen

) Weergave stoppen/opname stoppen/timeshift uitzetten

24. SLOW (langzaam) Vertraagde weergave

25. CM.SKIP (overslaan) 30 seconden overslaan tijdens timeshift of weergave

26. ENTER Selectie bevestigen

27. INFO Informatie over kanaal/zender/bestand tonen

28. CHANNEL - Vorige kanaal

29. CHANNEL + Volgende kanaal

30. MUTE (dempen) Geluid uitschakelen

) Volgend(e) bestand/nummer/hoofdstuk/afbeelding

32. VOORUITSPOELEN (

) Vooruitspoelen met beeld

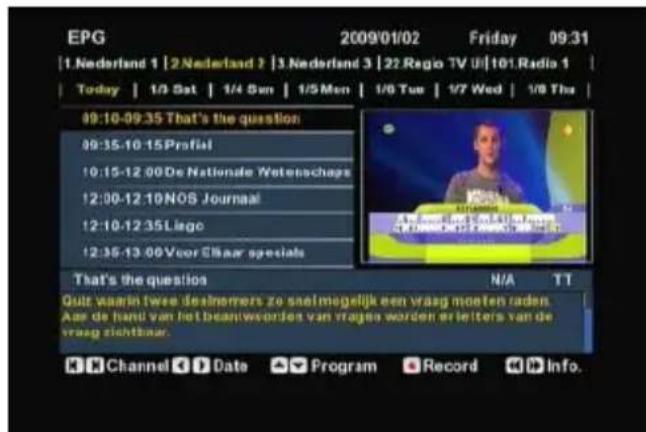

33. GUIDE (gids) De EPG tv-gids van de digitale (DVB-T) ontvanger weergeven

34. A-B A-B herhaling instellen

35. DEL (wissen) Ingave wissen/selectie verwijderen

36. ANGLE (hoek) Dvd-camerahoek wijzigen (indien beschikbaar in uw dvd-bestanden)

37. SUB-T Ondertitels wijzigen (indien beschikbaar in uw video/dvd-bestanden)

38. LIVE-TV Toets om direct naar live-tv te gaan / wisselen tussen digitale tv/radio

39. DV Naar dv-opname/weergave

40. MENU Hoofdmenu tonen

41. LED Geeft activiteit van de afstandsbediening aanNEDERLANDS

6. Uw Media Giant aansluiten

In dit hoofdstuk leest u hoe u de Media Giant aansluit op uw tv, home cinema, netwerk, etc.

Antennekabel(s) aansluiten

De digitale tuner van de speler geeft het digitale DVB-T ingangsignaal ongewijzigd door aan de

digitale tv-uitgang van de tuner.

• Haal de antennekabel uit uw tv of digitale set-top box en doe hem in de ingang van de digitale tuner

• Sluit de meegeleverde antennekabel aan op de uitgang van de digitale tuner [9] van de speler en op de

antenne-ingang van uw tv of digitale set-top box.

Videokabel(s) aansluiten

U kunt de speler op 5 manieren op uw tv aansluiten:

- SCART (met behulp van de composietkabel en de scartadapter)

* Bij gebruik van s-video of component gaat alleen het beeld naar uw tv.

Voor het geluid moet u in dat geval gebruik maken van de tulpaansluitingen van de composietkabel

(rood en wit) of de digitale audio-uitgang (optisch of coaxiaal) van de Media Giant.

• Doe de connectors van de composietkabel (geel, rood en wit) in de bijbehorende AV OUT uitgangen [11,

• Doe de andere kant van de composietkabel (gele, rode en witte tulpstekker) in uw tv.

• Doe de connectors van de composietkabel (geel, rood en wit) in de bijbehorende AV OUT uitgangen [11,

• Doe de andere kant van de composietkabel (gele, rode en witte tulpstekker) in de connectors van de

• Doe de scartadapter in de scartaansluiting van uw tv.

• Doe de s-videokabel in de s-video-uitgang [21] van de speler.

• Doe de andere kant van de s-videokabel in de s-video-ingang van uw tv.

• Doe de connectors van de componentkabel (rood, groen en blauw) in de componentaansluitingen [20]

• Doe de andere kant van de componentkabel in de componentingang van uw tv.

Audiokabel(s) aansluiten

U kunt de speler op drie manieren op uw tv en/of home cinemasysteem aansluiten:

- analoog, via de Audio tulpaansluitingen van de A/V-uitgang.

- digitaal, via de coaxiale digitale SPDIF-uitgang.

- digitaal, via de optische digitale SPDIF-uitgang.

• Doe de audio-connectors van de composietkabel (rood en wit) in de Audio tulpaansluitingen [19] van de

• Doe de andere kant van de composietkabel in de tulp-geluidsingangen van uw tv of

ontvanger/versterker.

• Doe de digitale coaxiale kabel in de digitale coaxiale uitgang [12] van de speler.

• Doe de andere kant van de digitale coaxiale kabel in de digitale coaxiale ingang van uw

ontvanger/versterker.

• Doe de andere kant van de digitale optische kabel in de digitale optische ingang van uw

ontvanger/versterker.

Andere audio/videoapparaten aansluiten

U kunt een audio/videobron, zoals een videorecorder, dvd-speler of set-top box op de speler aansluiten om

van deze bron op te nemen.

De Media Giant ondersteunt apparaten met een composiet- of een component-uitgang.

• Doe de bij uw andere audio/videoapparaat geleverde audio/videokabel in de AV OUT uitgangconnectors

van het audio/videoapparaat.

• Doe de andere kant van de composietkabel (gele, rode en witte tulpstekker) in de AV1 IN ingangen [16]

• Doe de bij uw andere audio/videoapparaat geleverde component videokabel in de bijpassende

componentuitgangen van het audio/videoapparaat.

• Doe de andere kant van de componentkabel (rode, groene en blauwe tulpstekker) in de AV2 IN ingangen

[17] van de speler.NEDERLANDS

Component-videokabels brengen alleen beeld over, geen geluid. Voor het geluid moet u ook een

audiokabel aansluiten tussen het audio/videoapparaat en de AV2 IN audio-ingangen [18] van de

Nadat u de speler heeft aangesloten op uw externe audio/videoapparatuur, kunt u hem op het lichtnet

• Sluit het meegeleverde netsnoer aan op de speler [23] en doe de stekker in een stopcontact.

• Zet de hoofdschakelaar [12] aan de achterkant van de speler op I om de speler aan te zetten.

Afstandsbediening voorbereiden

• Verwijder het batterijklepje van de achterkant van de afstandsbediening.

• Doe de meegeleverde AAA-batterijen in de afstandsbediening.

• Zet het batterijklepje terug op de achterkant van de afstandsbediening.

- De afstandsbediening werkt het best op een afstand tot ongeveer 5 meter.

- Richt de afstandsbediening op de infraroodsensor op het frontpaneel van de speler.

- De ontvangsthoek van de sensor is ±30 graden.

- Vervang de batterijen als ze zwak worden of leeg zijn.NEDERLANDS

7. In gebruik nemen en configureren

De mediaspeler moet worden geconfigureerd wanneer u hem voor het eerst aanzet.

• Kies op de tv de ingang waarop de speler is aangesloten (hdmi, composiet, scart, s-video of component).

In de rest van deze gebruiksaanwijzing wordt ervanuit gegaan dat uw tv staat ingesteld op de

ingang waarop de speler is aangesloten. Alle beschreven stappen hebben betrekking op de

bediening van de speler.

• Kijk of de hoofdschakelaar aan de achterkant van de speler op I (aan) staat.

• Zet de speler aan met de aan/uitknop aan de voorkant van de speler, of met de Power (1

• Controleer het aan/uitlampje aan de voorkant van de Media Giant. Wanneer het lampje oranje is, staat

het apparaat in de standby-stand. Wanneer het lampje blauw is, is de speler klaar voor gebruik.

De speler moet zichzelf initialiseren nadat hij is aangezet. Dit kan enige tijd duren. Tijdens deze

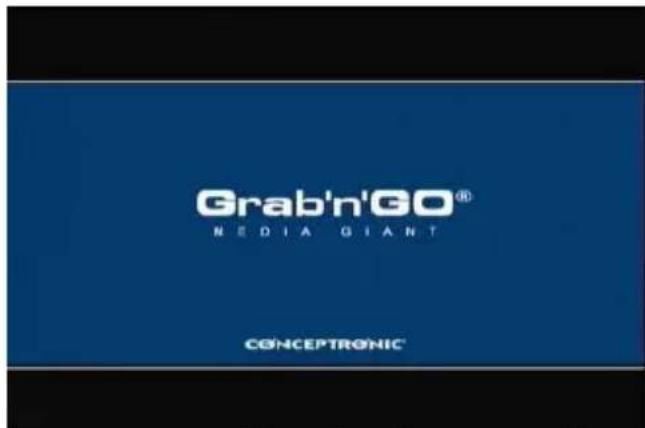

initialisatie verschijnt het startscherm van de Media Giant.

[ Startscherm ] [ Setup Wizard]

Nadat de Media Giant is geïnitialiseerd, moet hij voor het eerste gebruik worden geconfigureerd. Om u te

helpen bij deze eenmalige configuratie toont de Media Giant de Wizard instellingen op uw scherm, die u

door de benodigde configuratiestappen zal leiden.

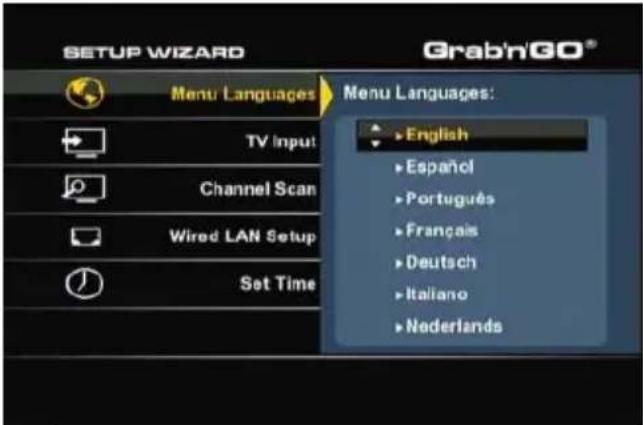

De Setup Wizard toont de volgende configuratiestappen:

Met de navigatietoetsen en de Enter (26) toets van de afstandsbediening kunt u uw Media Giant instellen.

Als u een instelling heeft gekozen maar deze wilt veranderen, drukt u op de Return (14

Selecteer de taal die u wilt gebruiken om de Media Giant te bedienen.

Selecteer uw land in de landenlijst. Als uw land er niet bij staat, selecteert u 'Overige' in de lijst.

U kunt ook een specifieke DVB-T frequentieband doorzoeken door te kiezen voor '6M' (600 Mhz), '7M'

• Kies 'OK' om de digitale (DVB-T) tuner van de Media Giant naar digitale (DVB-T) tv-kanalen te laten

zoeken. Automatisch zenderzoeken kan enige tijd in beslag nemen; hierbij worden alle gevonden

zenders automatisch vastgelegd in het geheugen van de Media Giant.

• Kies na afloop van het zenderzoeken 'OK' om verder te gaan met de instellingenwizard.

Wanneer u het zenderzoeken wilt overslaan (als u bijvoorbeeld alleen gebruik maakt van een set-top box of

geen digitaal (DVB-T) tv-signaal heeft) selecteert u 'Annuleren' om meteen door te gaan met de

Instellingen bekabeld netwerk

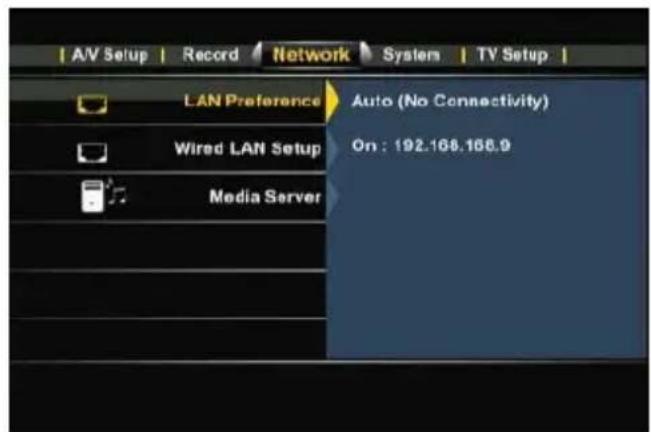

In de netwerkinstellingen kunt u het IP-adres van de Media Giant aangeven. In de meeste gevallen wordt de

Media Giant verbonden met een netwerk met een DHCP-server (meestal een router).

• Als uw netwerk een DHCP-server bevat, selecteert u de keuze DHCP IP.

• De Setup Wizard vraagt u de keuze te bevestigen. Selecteer OK om door te gaan.

• Als u het IP-adres handmatig wilt instellen, selecteert u VAST IP.

• De Setup Wizard toont nu de velden waarin u het statische IP-adres kunt invullen. Geef met behulp van

de navigatietoetsen (15

) en de cijfertoetsen 0-9 (6) IP-adres, subnetmasker, standaardgateway en DNS-

• Wanneer u de juiste waarden heeft ingegeven, drukt u op de Enter toets (26) van de afstandsbediening.

• De Setup Wizard vraagt u de keuze te bevestigen. Selecteer OK om door te gaan.

Als uw Media Giant niet met een netwerk verbonden is, selecteert u Annuleren om deze stap over te slaan

en verder te gaan met de Setup Wizard.

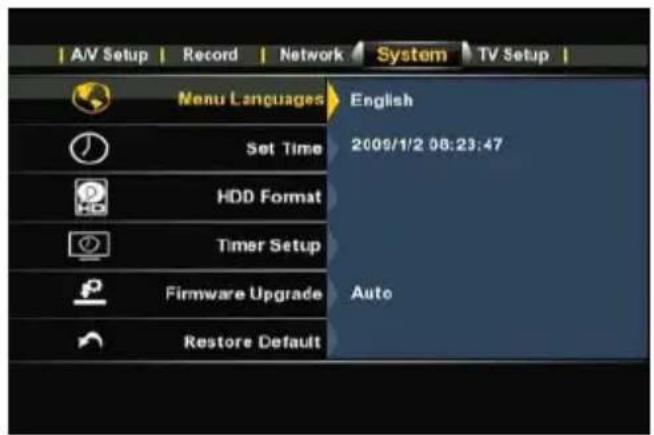

Met de optie Tijd instellen kunt u de Media Giant op de juiste tijd en datum zetten.

• Als u de tijd en de datum zelf wilt ingeven, selecteert u Handmatig.

• Geef met behulp van de navigatietoetsen (15) en de cijfertoetsen 0-9 (6) jaar, maand, dag, uren,

minuten en seconden in. Wanneer u klaar bent, drukt u op de Enter toets (26

• De Setup Wizard vraagt u de keuze te bevestigen. Selecteer OK om door te gaan.

• Als de Media Giant op een netwerk met een actieve internetverbinding aangesloten wordt, kunt u Auto

(via netwerk) selecteren.

• De Setup Wizard toont nu de velden waarin u de automatische tijdinstellingen kunt invullen. U kunt de

standaard NTP-server laten staan, of desgewenst in het veld NTP-server op de Enter toets (26

om het internetadres van een andere NTP-server in te vullen.

• Selecteer een tijdzone die overeenkomt met die van het land waar u zich bevindt.

• Zet de Aanpassing zomertijd instelling Aan als u in een land bent dat gebruik maakt van zomertijd.

Wanneer u de juiste waarden heeft ingegeven, drukt u op de Enter toets (26

) van de afstandsbediening.

• De Setup Wizard vraagt u de keuze te bevestigen. Selecteer OK om door te gaan.

De Setup Wizard is nu gereed en de basisconfiguratie van de Media Giant is voltooid.

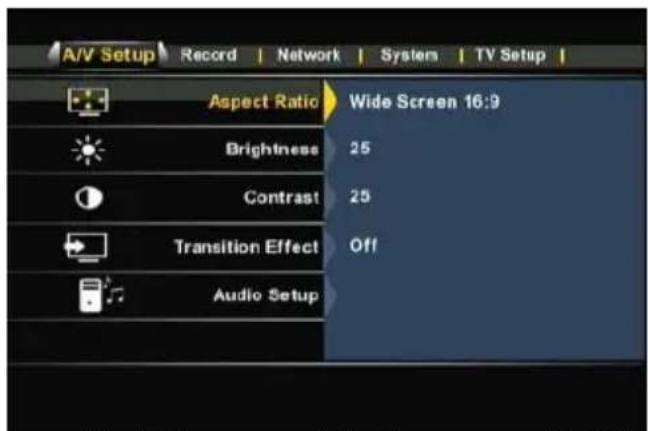

Meer instellingen vindt u in de keuze Instellingen van het hoofdmenu. Het instellingenmenu wordt

beschreven in hoofdstuk 13.

Als u de Setup Wizard later opnieuw wilt uitvoeren, selecteert u Instellingen in het hoofdmenu

gevolgd door de keuze Standaard herstellen. De Media Giant maakt dan alle gewijzigde

instellingen ongedaan en de Setup Wizard wordt opnieuw gestart.

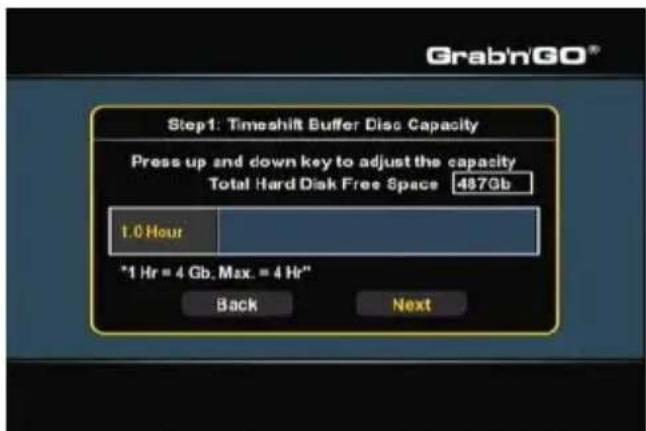

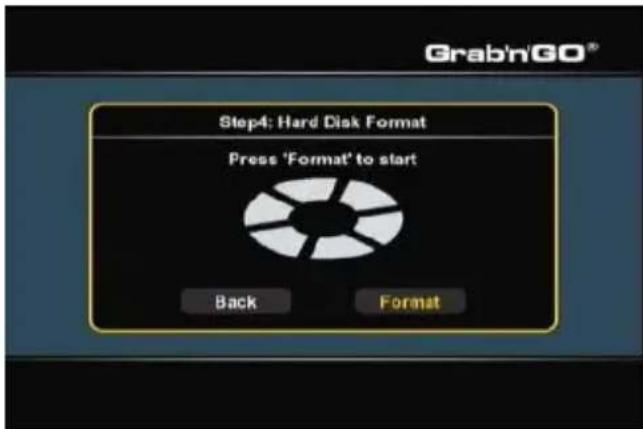

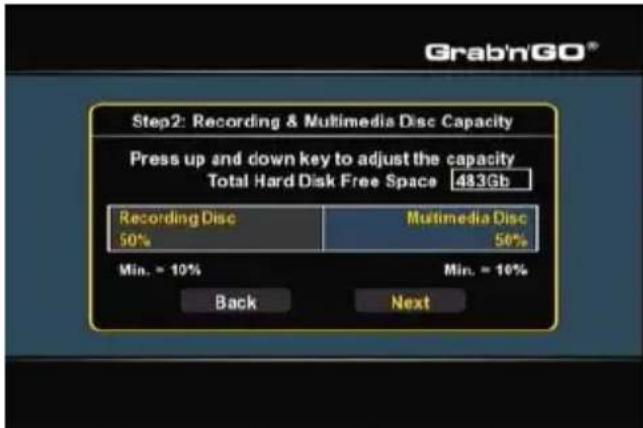

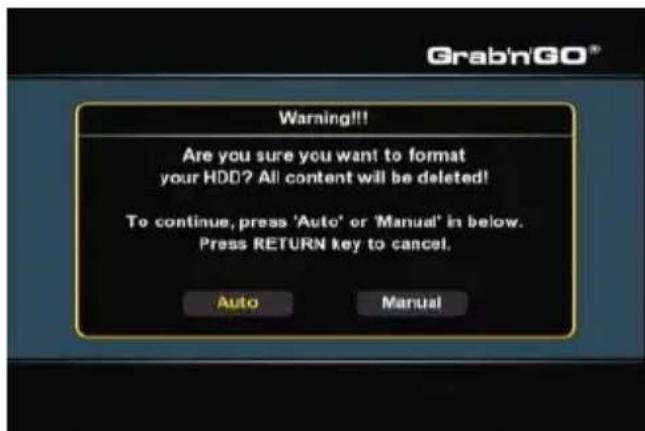

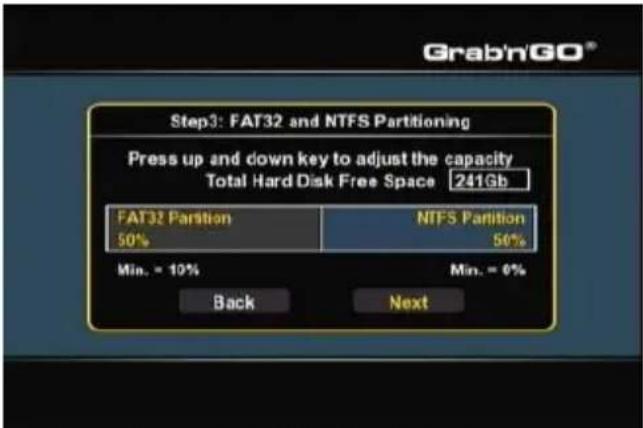

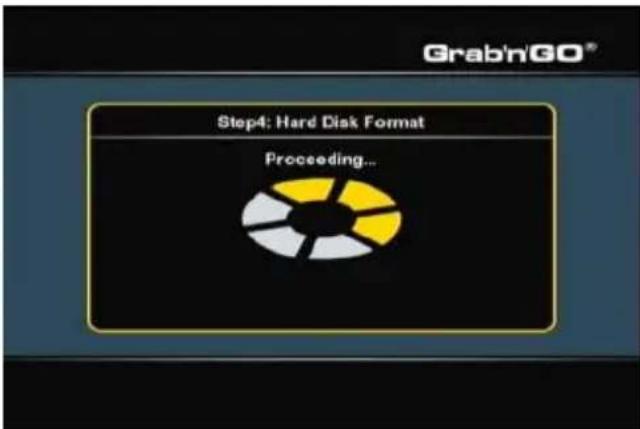

Als u een Media Giant met ongeformatteerde harde schijf heeft gekocht, verschijnt de Wizard

Formatteren na afloop van de Setup Wizard. De Wizard Formatteren wordt beschreven in

hoofdstuk 15 van deze gebruiksaanwijzing.NEDERLANDS

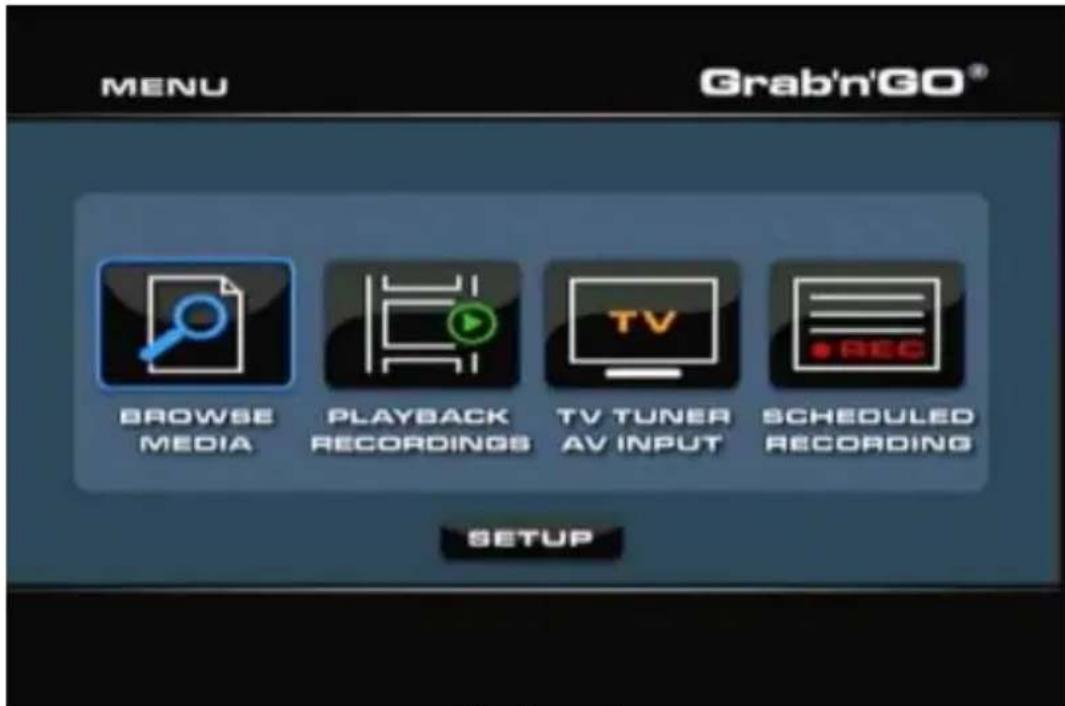

In het hoofdmenu kunt u verschillende functies van de Media Giant kiezen.

Wanneer het hoofdmenu niet op het scherm staat, kun u met de Menu toets (40) van de

afstandsbediening naar het hoofdmenu gaan.

Het hoofdmenu bevat de volgende keuzes:

(Medialijst) Opgeslagen mediabestanden afspelen.

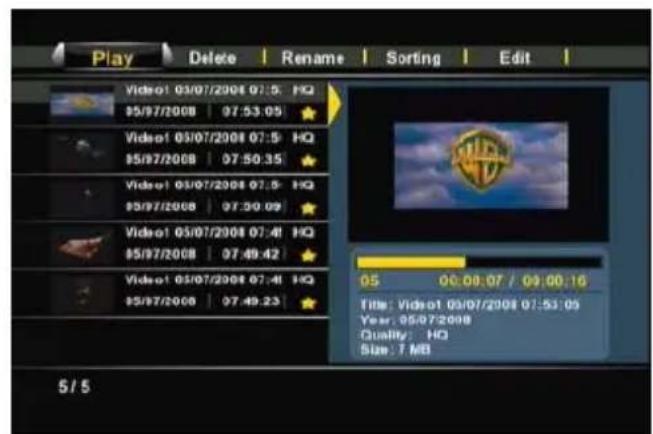

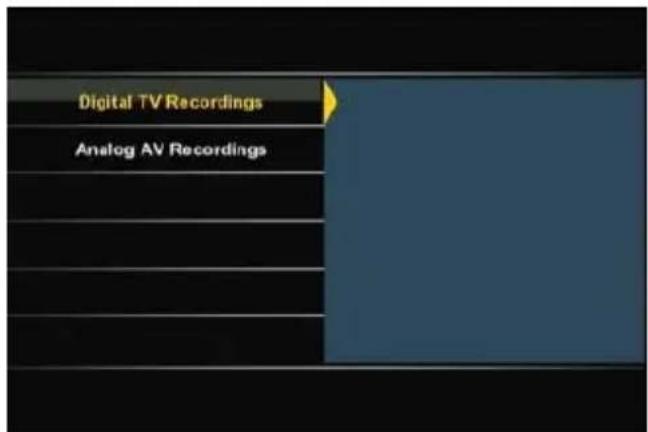

(Opnamen weergeven) Uw opnamen afspelen en bewerken.

(TV-tuner/AV-ingang) Tv-uitzending/materiaal via AV.

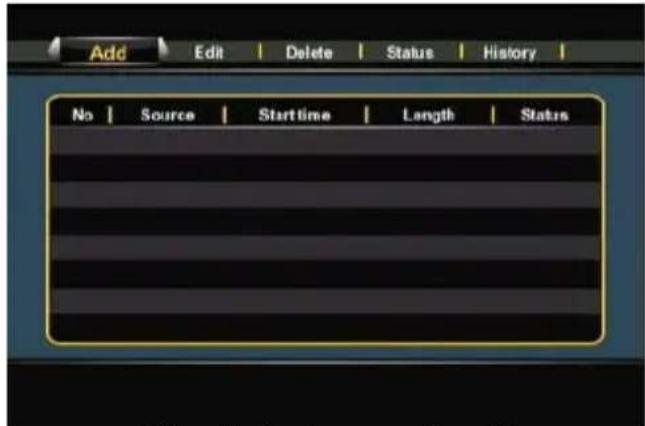

(Opnamen programmeren) Lijst met geplande opnamen bewerken.

(Instellingen) De Media Giant configureren.

De bovenstaande keuzes worden beschreven in de nu volgende hoofdstukken van deze gebruiksaanwijzing.NEDERLANDS

9. Browse Media (Medialijst)

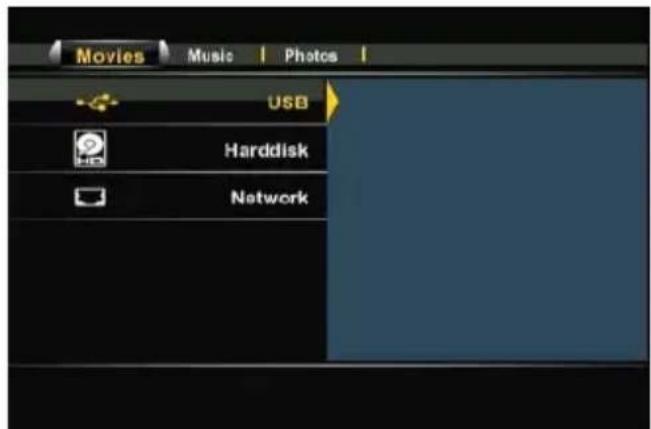

Wanneer u in het hoofdmenu voor ‘Browse Media’ kiest, verschijnt de mediabrowser van de Media Giant

[ Opslaglocatie selecteren ] [ Mediatype kiezen: film, muziek, foto's ]

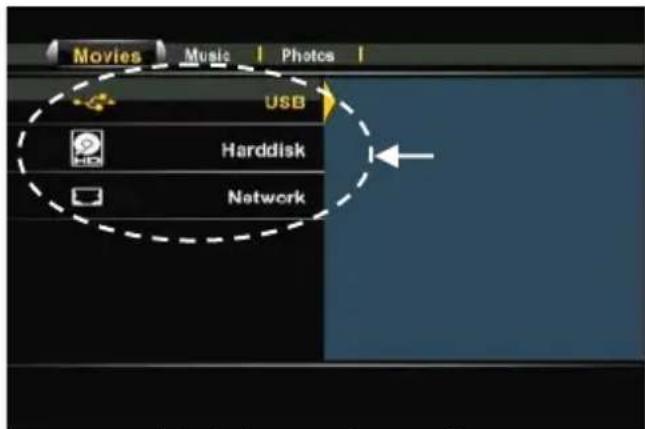

In de Mediabrowser kunt u het opslagapparaat kiezen waar de mediabestanden staan die u wilt afspelen:

USB Media afspelen van een aangesloten usb-opslagapparaat (via de usb-hostpoort).

Media afspelen van de interne harde schijf van de Media Giant.

Media afspelen vanuit Samba/netwerkshares in uw netwerkomgeving.

Om door de bestanden op uw usb-apparaat of de ingebouwde harde schijf te bladeren, kiest u in de lijst

met opslaglocaties voor USB of Harddisk.

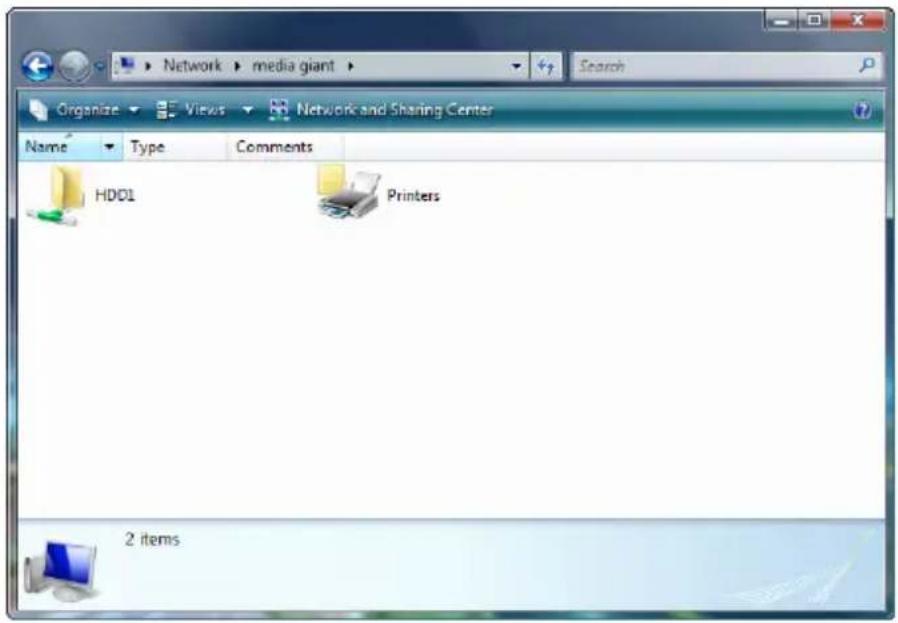

Om door de bestanden op uw gedeelde netwerklocaties te bladeren, kiest u in de lijst met opslaglocaties

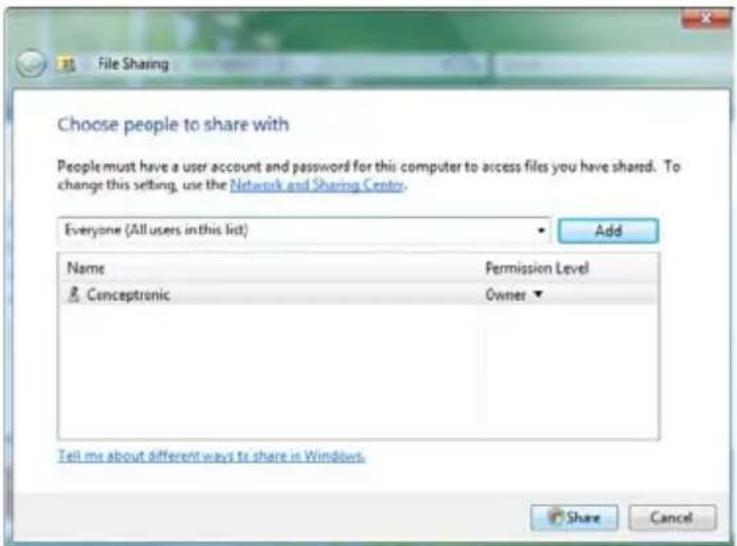

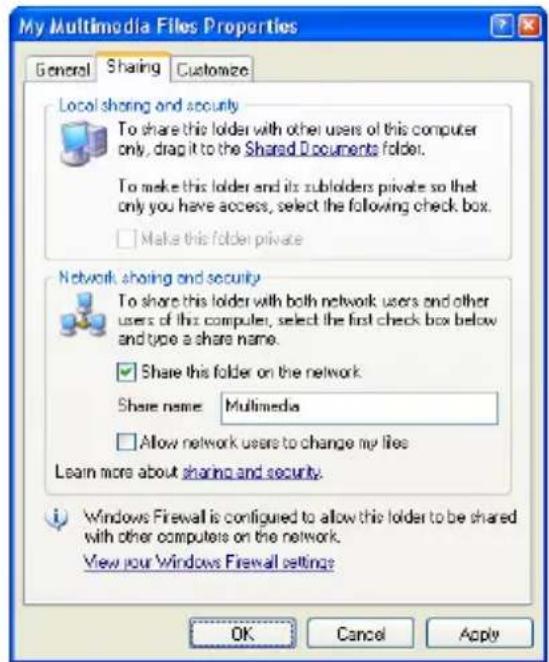

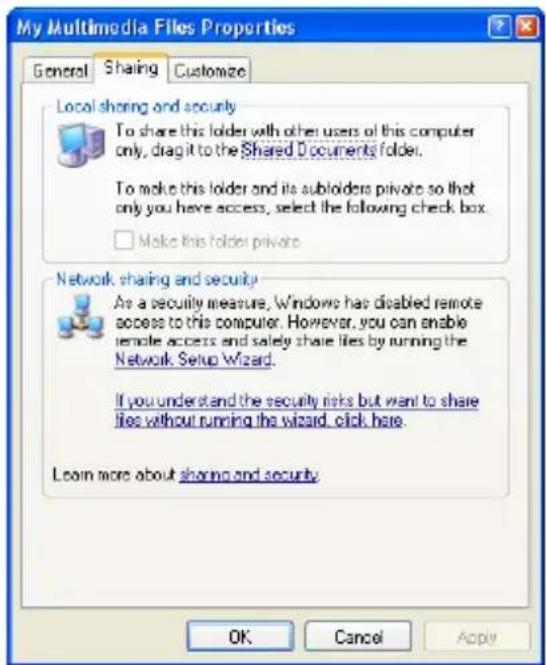

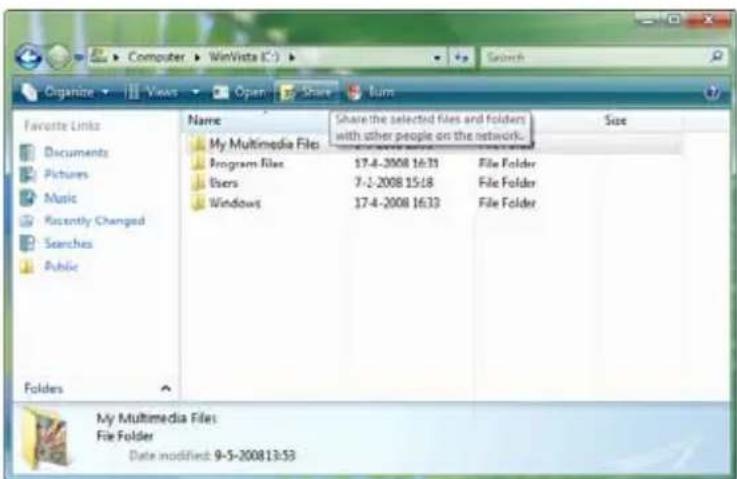

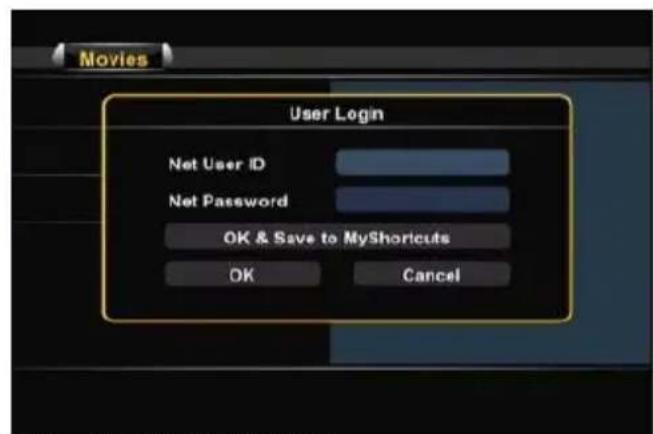

Als u door netwerkshares wilt bladeren, moet u ervoor zorgen dat u deze locaties op correcte

wijze heeft gedeeld. Zie voor meer informatie over het delen van en bladeren door

netwerklocaties hoofdstuk 17.

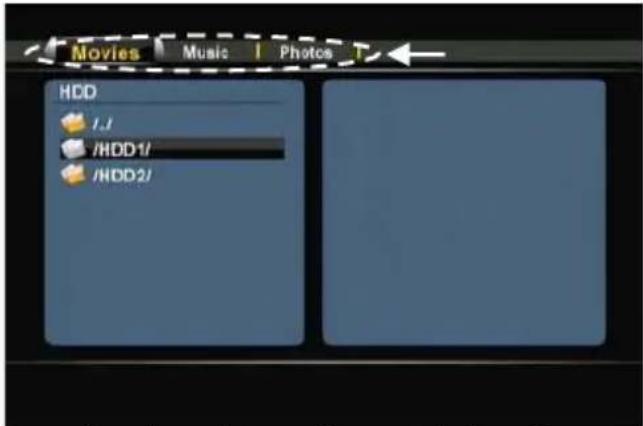

Nadat u een opslaglocatie heeft geselecteerd, kunt u omschakelen tussen Films, Muziek en Foto's met de

linker en rechter navigatietoetsen van de afstandsbediening.

Wanneer u een van de drie opties kiest, filtert de Media Giant de inhoud van de gekozen opslaglocatie

automatisch zodat alleen bestanden met het gekozen type worden getoond.

Als u Films selecteert, staan er alleen films op het scherm.

In het menu Mediabrowser kunt u gebruik maken van de volgende bladerfuncties op de afstandsbediening:

- Navigatietoetsen (15) Door de bestanden en mappen navigeren, of andere weergavemodus

- Enter (26) Het geselecteerde bestand afspelen of de geselecteerde map openen.

- Return (14) Naar vorige map.

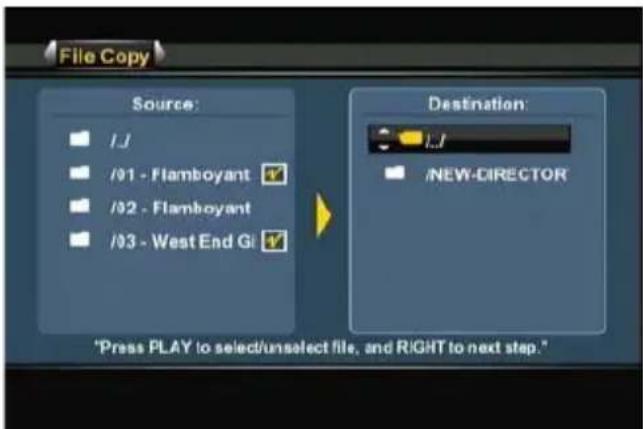

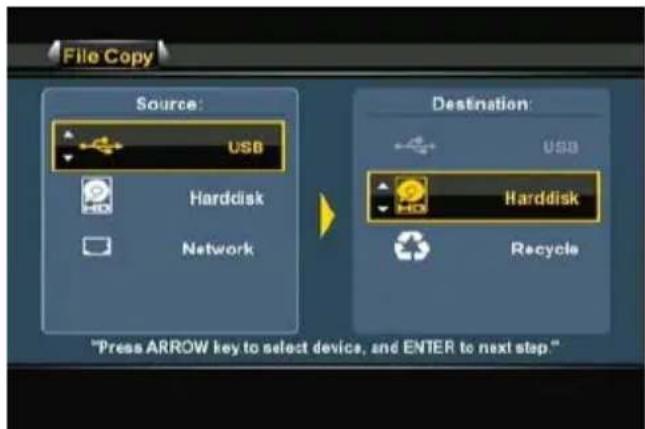

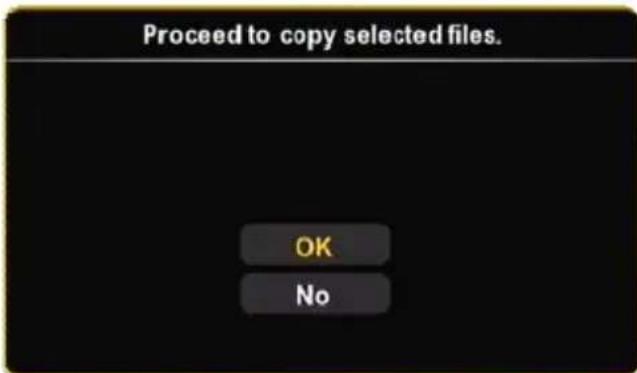

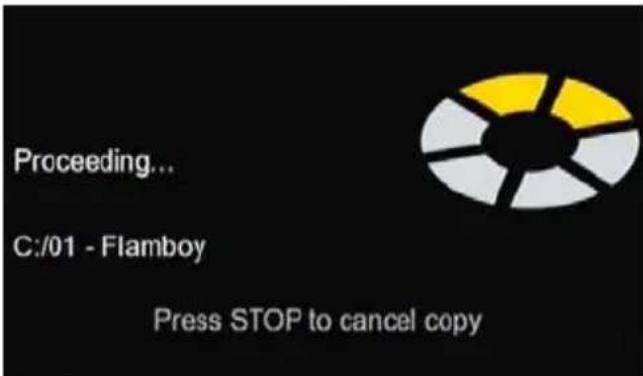

- Copy (kopiëren) (7) Naar kopieermenu (zie de betreffende paragraaf in dit hoofdstuk)

- Afspelen/pauzeren (18) Geselecteerd bestand afspelen.

- Volgende (31) Naar de volgende pagina met bestanden.

- Vorige (11) Naar de vorige pagina met bestanden.

- Menu (40) Terug naar hoofdmenu.

Als u vanuit het Mediabrowsermenu terug wilt naar het hoofdmenu, drukt u op de Menu toets (40

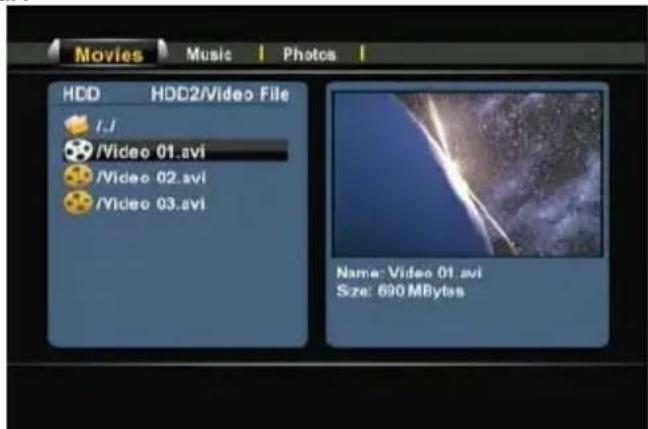

U kunt films op uw tv afspelen vanaf de interne harde schijf, een usb-opslagapparaat of een netwerklocatie

met behulp van het filter Films van de Media Giant.

Als het filter Films is gekozen, toont de Media Giant alleen filmbestanden op uw scherm. Alle andere

bestanden zijn niet zichtbaar.

• Ga met de navigatietoetsen (15

) van de afstandsbediening naar het bestand dat u wilt afspelen.

Als u een filmbestand heeft geselecteerd, toont de Mediabrowser rechts op het scherm een voorbeeld met

de bestandsnaam en -grootte.

• Druk op de Enter (26

) toets of de Afspelen (18) toets van de afstandsbediening om het geselecteerde

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

- Pause (17) Weergave pauzeren of hervatten.

- Slow (langzaam) (24) Vertraagde weergave.

- Stop (23) De weergave stoppen.

- Terugspoelen (10) Versnelde weergave achteruit.

- Vooruitspoelen (32) Versnelde weergave.

- Ins. Rep. (16) 10 seconden teruggaan tijdens weergave

- CM. Skip (25) 30 seconden verdergaan tijdens weergave.

- Goto (ga naar) (9) Ga naar een bepaald tijdstip in de film.

- Repeat (herhalen) (8) De herhaalmethode voor het huidige bestand instellen.

- Info (27) Bestandsinfo tonen tijdens weergave.

- Zoom (5) Inzoomen/uitzoomen

- Sub-t (37) Andere ondertitels kiezen (indien beschikbaar in het weergegeven

- Audio (4) Ander geluidsspoor/taal kiezen (indien beschikbaar in het weergegeven

- Volume (12), (13) Geluidsvolume instellen.

- Mute (dempen) (30) Geluid uitschakelen.

Als u vanuit het Mediabrowsermenu terug wilt naar het hoofdmenu, drukt u op de Menu toets (40

Wanneer de Media Giant dvd-bestanden van de harde schijf afspeelt, werkt hij hetzelfde als een dvd-

speler. U kunt door het dvd-menu navigeren, ondertitels kiezen en geluidssporen instellen.

De Media Giant ondersteunt uitsluitend de weergave van niet beveiligde dvd-bestanden. CSS

beveiliging wordt niet ondersteund.

• Sluit de Media Giant op uw computer aan (zie hoofdstuk 13).

• Maak een map met de naam van uw dvd op de harde schijf van de Media Giant (voorbeeld: Film1).

• Kopieer de bestanden uit de map VIDEO_TS van uw dvd naar de zojuist gemaakte map (voorbeeld:

Film1) op de Media Giant.

Na het kopiëren moet de mapstructuur er als volgt uitzien:

- [Harde schijf van de Media Giant]

|-> Film1 (met alle dvd-bestanden de hierin staan)

• Verbreek de usb-verbinding tussen de Media Giant en uw computer en sluit de speler op uw tv aan.

• Selecteer het pictogram Mediabrowser in het hoofdmenu met de Navigatietoetsen (15

afstandsbediening en druk op de Enter toets (26

) van de afstandsbediening om de Mediabrowser te

• Ga met de Navigatietoetsen (15

) en de Enter toets (26) van de afstandsbediening naar de map op de

interne harde schijf waar uw dvd-bestanden zijn opgeslagen.

• Open de dvd-map die u op de harde schijf heeft gemaakt.

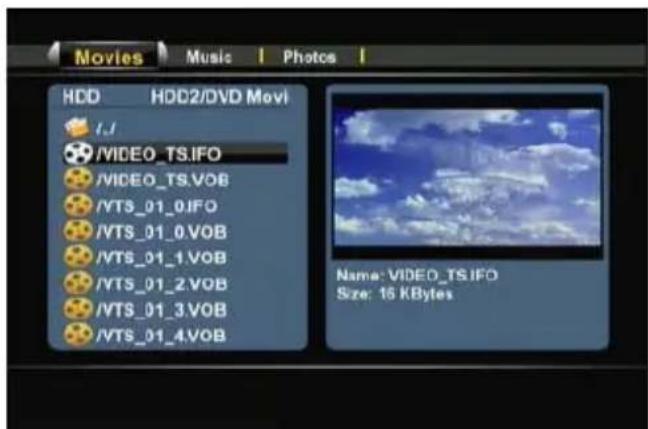

• Selecteer het bestand VIDEO_TS.IFO en druk op de toets Afspelen (18

) van de afstandsbediening om de

geselecteerde dvd te starten.

De Media Giant kan ook ISO-bestanden rechtstreeks afspelen wanneer deze in een NTSF-partitie

staan. Bij het afspelen van een ISO-bestand van een dvd beschikt u over dezelfde

weergavemogelijkheden als bij weergave van het IFO-bestand van deze dvd.NEDERLANDS

Tijdens dvd-weergave kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

- Pause (17) Weergave pauzeren of hervatten.

- Slow (langzaam) (24) Vertraagde weergave.

- Stop (23) De weergave stoppen.

- Navigatietoetsen (15) Door het dvd-menu navigeren.

- Enter (26) Keuze bevestigen in dvd-menu.

- Terugspoelen (10) Terugspoelen met beeld.

- Vooruitspoelen (32) Vooruitspoelen met beeld.

- Vorige (11) Vorig hoofdstuk.

- Volgende (31) Volgend hoofdstuk.

- Ins. Rep. (16) 10 seconden teruggaan tijdens weergave.

- CM. Skip (25) 30 seconden verdergaan tijdens weergave.

- Goto (ga naar) (7) Ga naar een bepaald tijdstip in de film.

- Repeat (herhalen) (8) De herhaalmethode voor het huidige bestand instellen.

- Info (27) Bestandsinfo tonen tijdens weergave.

- Zoom (5) Inzoomen/uitzoomen.

- Angle (hoek) (36) Camerahoek van de dvd wijzigen (als de dvd meer camerastandpunten

- Volume (12), (13) Geluidsvolume instellen.

- Mute (dempen) (30) Geluid uitschakelen.

- Sub-t (37) Ondertitels van de dvd uitzetten of andere ondertitels kiezen.

- Audio (4) Geluidsspoor van de dvd wijzigen (als de dvd meer geluidssporen/talen

Als u vanuit het Mediabrowsermenu terug wilt naar het hoofdmenu, drukt u op de Menu toets (40

Ondertitels weergeven

De Media Giant kan tijdens het weergeven van AVI-bestanden ook ondertitels tonen.

Om ondertitels te kunnen weergeven bij een AVI-bestand moet u het ondertitelbestand dezelfde naam

geven als het AVI-bestand; bijvoorbeeld:

Naam film: Mijn_film_met_ondertitels.AVI Naam ondertitelbestand: Mijn_film_met_ondertitels.SRT

• Ga met de navigatietoetsen van de afstandsbediening naar het bestand dat u wilt afspelen.

• Druk op de Enter (26

) toets of de Afspelen (18) toets van de afstandsbediening om het geselecteerde

De weergave van het AVI-bestand wordt gestart nadat het bijbehorende ondertitelbestand is geladen.

Om de ondertitels tijdens het afspelen aan of uit te zetten, drukt u op de Sub-t toets (37

Als u vanuit het Mediabrowsermenu terug wilt naar het hoofdmenu, drukt u op de Menu toets (40

U kunt muziekbestanden afspelen vanaf de interne harde schijf, een usb-opslagapparaat of een

netwerklocatie met behulp van het filter Muziek van de Media Giant.

Als het filter Muziek is gekozen, toont de Media Giant alleen muziekbestanden op uw scherm. Alle andere

bestanden zijn niet zichtbaar.

• Ga met de navigatietoetsen (15

) van de afstandsbediening naar het bestand dat u wilt afspelen.

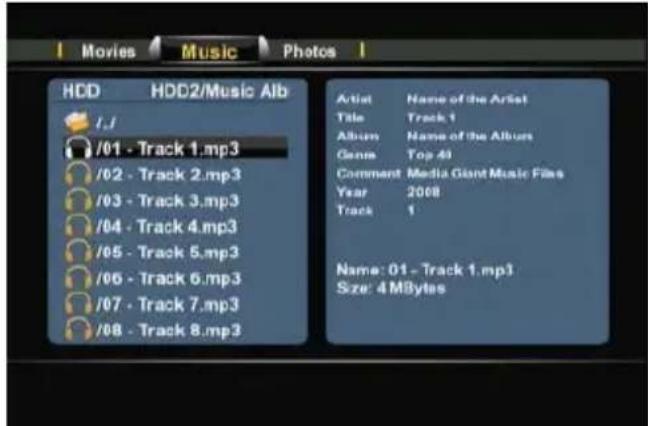

Als u een muziekbestand heeft geselecteerd, toont de Mediabrowser rechts op het scherm de ID3-tag

informatie (indien beschikbaar) met de bestandsnaam en -grootte.

• Druk op de Enter (26

) toets of de Afspelen (18) toets van de afstandsbediening om het geselecteerde

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

- Stop (23) De weergave stoppen.

- Terugspoelen (10) Versnelde weergave achteruit.

- Vooruitspoelen (32) Versnelde weergave.

- Repeat (herhalen) (8) De herhaalmethode voor het huidige bestand of de huidige map instellen.

- Info (27) Weergavedetails tonen.

- Volume (12), (13) Geluidsvolume instellen.

- Mute (dempen) (30) Geluid uitschakelen.

Als u vanuit het Mediabrowsermenu terug wilt naar het hoofdmenu, drukt u op de Menu toets (40

afstandsbediening.NEDERLANDS

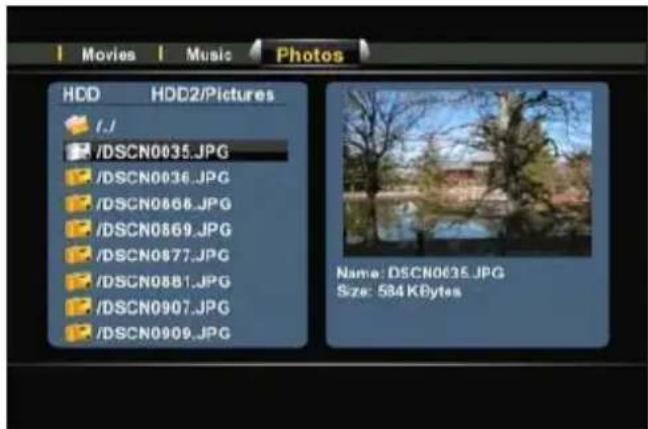

Uw foto's en afbeeldingen weergeven

U kunt foto- en afbeeldingbestanden afspelen vanaf de interne harde schijf, een usb-opslagapparaat of een

netwerklocatie met behulp van het filter Foto's van de Media Giant.

Als het filter Foto's is gekozen, toont de Media Giant alleen foto- en afbeeldingbestanden op uw scherm.

Alle andere bestanden zijn niet zichtbaar.

• Ga met de navigatietoetsen (15

) van de afstandsbediening naar het bestand dat u wilt afspelen.

Als u een fotobestand heeft geselecteerd, toont de Mediabrowser rechts op het scherm een klein voorbeeld

met de bestandsnaam en -grootte.

• Druk op de Enter (26

) toets of de Afspelen (18) toets van de afstandsbediening om het geselecteerde

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

- Pause (17) Weergave pauzeren of hervatten.

- Stop (23) De diashow stoppen.

- Navigatietoetsen (15) De getoonde foto draaien.

- Vorige (11) Het voorgaande bestand in de huidige map starten.

- Volgende (31) Het volgende bestand in de huidige map starten.

- Repeat (herhalen) (8) De herhaalmethode voor het huidige bestand of de huidige map instellen.

- Info (27) Bestandsinfo tonen tijdens de diashow.

- Zoom (5) Inzoomen/uitzoomen.

Als u vanuit het Mediabrowsermenu terug wilt naar het hoofdmenu, drukt u op de Menu toets (40

In het instellingenmenu kunt u de overgangen van de diavertoning wijzigen.

Zie hoofdstuk 13 voor de keuze 'Overgangeffect'.NEDERLANDS

Als u bestanden van de ene locatie naar de andere wilt kopiëren (bijvoorbeeld van een usb-apparaat naar

de interne harde schijf) kunt u de kopieermodus van de Media Giant gebruiken.

Om naar de kopieermodus te gaan, drukt u terwijl u in de Mediabrowser bent op de Copy toets (7

afstandsbediening. Het kopieermenu wordt op uw scherm weergegeven:

[ Kopieermenu ] [ Kopieermenu – Wizard kopiëren]

U kunt voor de bron van uw kopie kiezen tussen USB, Harddisk en Netwerk. De beschikbare doellocaties

zijn USB, Harddisk en Recycle (bestanden verwijderen).

Selecteer eerst de bronlocatie met de navigatietoetsen (15

) van de afstandsbediening. Nadat u de juiste

bron heeft geselecteerd, drukt u op de rechter navigatietoets (15

) en gaat u met de navigatietoetsen (15)

omhoog of omlaag naar de gewenste doellocatie.

Aan de oplichtende rand ziet u of het brongedeelte of het doelgedeelte van het kopieermenu

U kunt niet kopiëren van USB naar USB of van Harddisk naar Harddisk.

• Wanneer u de juiste bronlocatie en doellocatie heeft ingegeven, drukt u op de Enter toets (26

afstandsbediening om door te gaan met de kopieerwizard.

• Navigeer nu in uw bronlocatie naar de bestanden of de mappen die u wilt kopiëren. U kunt door de

mappen navigeren met de navigatietoetsen (15

) en de Enter toets (26) van de afstandsbediening.

• Markeer de bestanden of mappen die uw wilt kopiëren met de toets Afspelen (18

afstandsbediening. De gemarkeerde bestanden of mappen zijn te herkennen aan een pictogram achter

• Wanneer u de juiste bestanden of mappen heeft gemarkeerd, drukt u op de rechter navigatietoets (15

van de afstandsbediening om naar het doelgedeelte te gaan.

Het is niet mogelijk om een NTFS-mediapartitie op de Media Giant als doellocatie te kiezen, omdat

de Media Giant niet zelf (zonder computer) gegevens naar een NTFS-partitie kan wegschrijven.

• Navigeer nu in uw doellocatie naar de map waar u naartoe wilt kopiëren. U kunt door de mappen

navigeren met de navigatietoetsen (15

) en de Enter toets (26) van de afstandsbediening.

• Wanneer u de juiste locatie heeft bereikt, drukt u op de rechter navigatietoets (15

afstandsbediening om het kopieerproces te starten.NEDERLANDS

• De kopieerwizard vraagt u het kopiëren te bevestigen. Selecteer OK om door te gaan met het

[ Kopieerbevestiging ] [ Bezig met kopiëren... ]

Na afloop van het kopiëren krijgt u een melding op het scherm.

U kunt in het kopieermenu ook bestanden verwijderen.

Als u bestanden wilt verwijderen, kiest u bij de bronlocatie voor Recycle.

Markeer de bestanden of mappen die u wilt verwijderen en druk op de rechter navigatietoets (15

afstandsbediening; u krijgt nu een venster waarin u het verwijderen van de geselecteerde bestanden of

mappen kunt bevestigen.

Selecteer OK om de geselecteerde bestanden of mappen te verwijderen.

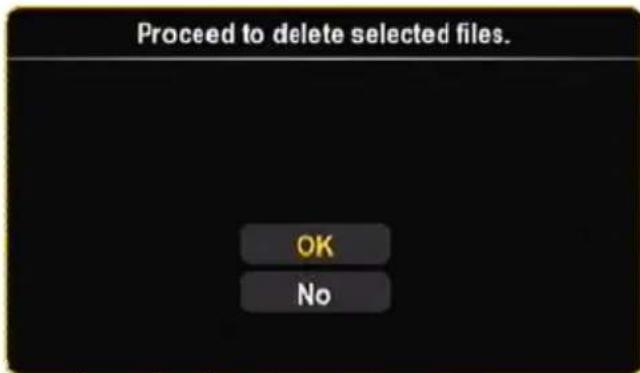

[ Kopieermenu – verwijderwizard ] [ Verwijderen bevestigen ]NEDERLANDS

10. Playback Recordings (Opnamen weergeven)

Wanneer u in het hoofdmenu voor 'Opnamen afspelen' heeft gekozen, vraagt de Media Giant u te kiezen

tussen 'Digitaal' en 'Analoog'.

• Als u 'Digitaal' kiest, toont de Media Giant de opnamen die zijn gemaakt via de digitale (DVB-T) tuner

• Als u 'Analoog' kiest, toont de Media Giant alle opnamen die zijn gemaakt via de analoge ingangen van

de Media Giant (Composite-in, Component-in, FireWire-in).

Wanneer u voor 'Digitaal' of 'Analoog' heeft gekozen, toont de Media Giant de lijst met opnamen van de

gekozen bron op uw scherm:

[ Opnamen selecteren ] [ Lijst met opnamen ]

Bij iedere video ziet u een miniatuur voorbeeldweergave (eerste beeld van de opname), naam, tijd, datum

Een gele ster achter een opname betekent dat de opname nieuw is en nog nooit is afgespeeld. Wanneer u

een opname bekeken heeft, verdwijnt de gele ster.

U kunt met de navigatietoetsen (15

) van de afstandsbediening omhoog en omlaag door uw opnamen

navigeren en de geselecteerde opname afspelen met de toets 'Enter' (26

) of 'Afspelen' (18) van de

Tijdens het afspelen kunt u met de afstandsbediening de volgende weergavefuncties gebruiken:

- Pause (17) Weergave pauzeren of hervatten.

- Slow (langzaam) (24) Vertraagde weergave.

- Stop (23) De weergave stoppen.

- Terugspoelen (10) Versnelde weergave achteruit.

- Vooruitspoelen (32) Versnelde weergave.

- Ins. Rep. (16) 10 seconden teruggaan tijdens weergave.

- CM. Skip (25) 30 seconden verdergaan tijdens weergave.

- Vorig (11) Het voorgaande hoofdstuk of de voorgaande opname afspelen.

- Volgend (31) Het volgende hoofdstuk of de volgende opname afspelen.

- Repeat (herhalen) (8) De herhaalmethode voor het huidige bestand instellen.

- Info (27) Bestandsinfo tonen tijdens weergave.

- Goto (ga naar) (9) Ga naar een bepaald tijdstip in de film.

- Zoom (5) Inzoomen/uitzoomen

- Audio (4) Ander geluidsspoor/taal kiezen (indien beschikbaar in het weergegeven

- Volume (12), (13) Geluidsvolume instellen.

- Mute (dempen) (30) Geluid uitschakelen.NEDERLANDS

Met de linker en rechter navigatietoetsen (15

) van de afstandsbediening kunt u door de opties van het

topmenu van de lijst met opnamen navigeren om verschillende mogelijkheden te selecteren:

Uw opnamen afspelen.

Uw opnamen verwijderen.

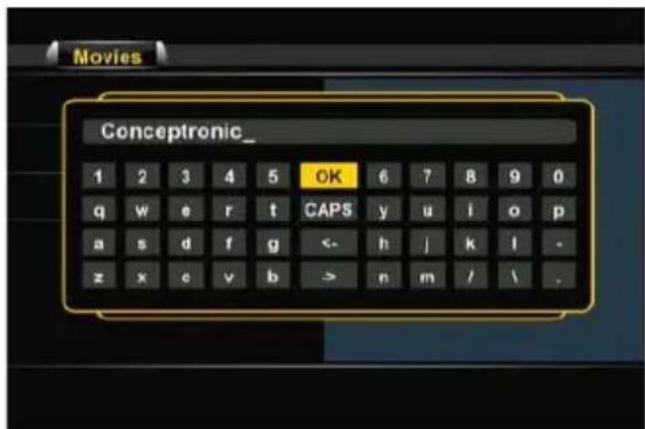

Uw opnamen een andere naam geven.

De volgorde van uw opnamen veranderen.

Uw opnamen bewerken (zie volgende paragraaf).

Digitale opnamen kunnen niet worden bewerkt met de Media Giant. Daarom zijn verschillende

opties van het menu Bewerken niet beschikbaar als u voor 'Digitaal' heeft gekozen in het scherm

De Media Giant geeft u alleen toegang tot de optie 'Naar FAT32 partitie kopiëren' van het

menu Bewerken als u voor 'Digitaal' heeft gekozen in het scherm ' Opnamen afspelen '.

Het menu Bewerken heeft verschillende keuzes voor het aanpassen van uw opnamen; deze worden

hieronder uitgelegd:

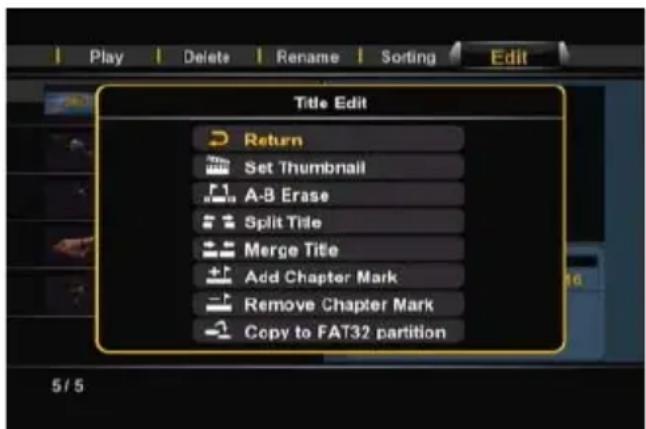

[ Opnamen – menu Bewerken]

- Afbeelding instellen Met de keuze Afbeelding instellen kunt u uw film afspelen en uw

favoriete afbeelding als miniatuurvoorbeeld voor de film instellen.

- A-B wissen Met de keuze A-B wissen kunt u een gedeelte van uw film markeren

(bijvoorbeeld reclame) en uit uw opname verwijderen.

- Titel splitsen Met de keuze Titel splitsen kunt u een opname in twee afzonderlijke

bestanden delen (bijvoorbeeld: als u twee tv-programma's heeft

opgenomen tijdens één opname met de programmatimer).

- Titel samenvoegen Met de keuze Titel samenvoegen kunt u twee opnamen achter elkaar

zetten om er één opname van te maken.

- Hfdstkmark. toevoegen Met de keuze Hfdstkmark. toevoegen kunt u uw opname in

hoofdstukken verdelen. U kunt dan makkelijk naar verschillende plaatsen

in de opname "springen".

U kunt ook de keuze Autom.hfdst. van het instellingenmenu aanzetten om tijdens het

opnemen automatisch hoofdstukmarkeringen aan uw opname toe te voegen.NEDERLANDS

- Hfdstkmark. wissen Met de keuze Hfdstmark. wissen kunt u hoofdstukmarkeringen

verwijderen uit uw opname. Dit kan handig zijn als u de Media

Giant automatisch hoofdstukmarkeringen heeft laten toevoegen

maar deze later weer wilt verwijderen.

- Kopieer naar FAT32 partitie Met de keuze Kopieer naar FAT32 partitie kunt u uw opname van

de opnamepartitie naar de map REC in de mediapartitie van de

Media Giant kopiëren.

Wanneer de opname naar de FAT32 partitie is gekopieerd, kunt u

hem met uw computer afspelen, kopiëren en bewerken wanneer de

Media Giant via usb met de computer is verbonden, en kunt u de

opname via het netwerk naar een UPnP A/V-client (zoals de

Conceptronic C54WMP of de Conceptronic CFULLHDMA) streamen.

Zie voor meer informatie over de UPnP A/V server van de Media Giant hoofdstuk 16.NEDERLANDS

11. TV Tuner / AV Input (TV-tuner / AV-ingang)

Met de optie 'TV-tuner / AV-ingang' van het hoofdmenu kunt u kiezen of u van de digitale (DVB-T) tv-tuner

opneemt of van een op de AV-ingangen van de Media Giant aangesloten apparaat.

U kunt vanuit ieder menu van de Media Giant rechtstreeks naar het live tv-scherm gaan door op de

) van uw afstandsbediening te drukken.

Wanneer u voor ‘TV Tuner/AV Input’ kiest, toont de Media Giant het programma waarop de tv-tuner is

afgestemd. Terwijl u naar live-tv kijkt, kunt u van zender wisselen met de toetsen Channel + (29

) van de afstandsbediening.

Met de Source toets (2

) van de afstandsbediening kunt u schakelen tussen de tv-tuner, composiet-ingang

en component-ingang. De bron wordt kort aangegeven in de rechter bovenhoek van het scherm.

Timeshifting (tv-uitzending pauzeren)

De Media Giant ondersteunt timeshifting. Met timeshift pauzeert u een tv-uitzending of andere

beeld/geluidsbron; het materiaal van de huidige opnamebron (zender/AV-ingang) wordt opgenomen vanaf

het moment dat de functie wordt geactiveerd.

Druk op de Timeshift toets (22

) van de afstandsbediening om timeshift te activeren.

Wanneer timeshift actief is, wordt de uitzending of het AV-materiaal gepauzeerd terwijl de speler op de

achtergrond het materiaal opneemt.

[ Timeshift: activeren ] [ Timeshift: actief ]

NB: Wanneer timeshift actief is, geeft een voortgangsbalk op het scherm de maximale buffergrootte

aan. Als u deze buffer wilt veranderen (groter of kleiner), moet u de harde schijf van de Media

Giant opnieuw formatteren om de grootte van de timeshift bufferpartitie aan te passen.

Meer informatie over formatteren vindt u in hoofdstuk 15.

Tijdens timeshift kunt u de volgende toetsen van de afstandsbediening gebruiken:

- Afspelen/pauzeren ( 18) Inhoud timeshiftbuffer afspelen.

- Pause (17) Weergave pauzeren of hervatten.

- Slow (langzaam) (24) Vertraagde weergave.

- Stop (23) De weergave stoppen.

- Terugspoelen (10) Versnelde weergave achteruit.

- Vooruitspoelen (32) Versnelde weergave.

- Ins. Rep. (16) 10 seconden teruggaan tijdens weergave

- CM. Skip (25) 30 seconden verdergaan tijdens weergave.

- Info (27) Informatie over timeshiftbuffer tonen of verbergen.

- Volume (12), (13) Geluidsvolume instellen.

- Mute (dempen) (30) Geluid uitschakelen.NEDERLANDS

Permanente timeshift

In het instellingenmenu van de Media Giant kunt u de Permanente timeshift aanzetten. Wanneer deze

functie aan staat, is de timeshift altijd actief en kunt u de weergave onmiddellijk pauzeren en met de

bovengenoemde toetsen door de timeshiftbuffer "springen".

Wanneer u via de speler naar een live tv-uitzending of materiaal van de AV-ingang kijkt, kunt u het

materiaal waar u naar kijkt direct opnemen met de Rec toets (19

) van de afstandsbediening. De speler

blijft opnemen tot u op de Stop toets (23

) van de afstandsbediening drukt.

Tijdens de opname brandt de REC LED op het frontpaneel.

De speler herkent een eventuele kopieerbescherming op een aangesloten bron, zoals MacroVision

op dvd's. Wanneer een aangesloten bron tegen kopiëren is beveiligd, neemt de speler niet op en

verschijnt een waarschuwing wanneer de opnametoets wordt ingedrukt.

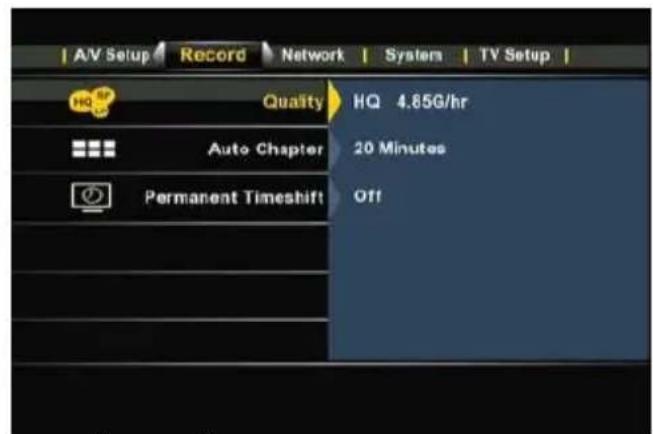

De Media Giant neemt standaard op in HQ (hoge kwaliteit). U kunt de opnamekwaliteit aanpassen

in het instellingenmenu.

U kunt tijdens een opname niet naar een andere zender gaan.

Wanneer u tijdens een lopende opname op de Rec toets (19

) drukt, wordt de opnameduur ingesteld op 30

minuten vanaf het moment waarop u op de Rec toets drukt.

De melding OTR: 30 min. verschijnt op uw scherm.

[ Normale opname ] [ Met opnametimer ]

Druk opnieuw op de Rec toets (19

) om de opnameduur met 30 minuten te verlengen tot maximaal 240

minuten. De speler blijft opnemen tot de ingestelde tijd is verstreken of u op de Stop toets (23

afstandsbediening drukt.

De Media Giant ondersteunt ook digitale radio-ontvangst via de DVB-T tuner.

U kunt de digitale radiostations beluisteren via de luidsprekers van uw tv of een op de Media Giant

aangesloten ontvanger/versterker.

Naar digitale radiostations luisteren.

Wanneer de digitale tuner aan staat, kunt u ook naar digitale radiokanalen luisteren.

• Kies in het hoofdmenu van de Media Giant voor 'TV tuner / AV ingang'.

De Media Giant toont nu live-beelden van de tv-ontvanger.

• Druk op de 'Live-TV' toets (38

) van de afstandsbediening om naar de digitale radiostand te gaan.

De digitale radiofunctie wordt ingeschakeld.

• Met de toetsen 'Channel +' (29

) en 'Channel -' (28) kunt u een digitaal radiostation kiezen.

• Om naar de digitale tv-stand terug te gaan, drukt u opnieuw op de 'Live-TV' toets (38

EPG (elektronische programmagids)

Dankzij de digitale (DVB-T) tuner beschikt de Media Giant over een elektronische tv-gids (EPG).

Wanneer u tv kijkt via de Media Giant kunt u de EPG tv-gids openen door op de 'Guide' (33) toets te

De EPG-programmagids wordt op uw scherm weergegeven:

[ Elektronische programmagids ] [ Elektronische programmagids: geplande opname ]

U kunt de volgende toetsen van de afstandsbediening gebruiken om de EPG-gids te bedienen:

- Pijl naar links/rechts (15) Andere datum kiezen in de EPG-programmagids.

- Pijl omhoog/omlaag (15) Ander programma kiezen in de EPG-programmagids.

- Vorig (11) Terug naar het vorige kanaal.

- Volgend (31) Naar het volgende kanaal.

- Terugspoelen (10) Door de programmainformatie bladeren.

- Vooruitspoelen (32) Door de programmainformatie bladeren.

- Rec (opnemen) (19) De opname van het geselecteerde programma instellen.

Als u op de 'Rec' (19

) toets drukt, wordt het geselecteerde programma toegevoegd aan de lijst met

geplande opnamen van de Media Giant. Het geselecteerde programma krijgt een rode markering die

aangeeft dat het zal worden opgenomen.

U vindt de geplande opname in het menu 'Opnametimer' van de Media Giant, zoals beschreven in

Als u terug wilt gaan naar de tv-uitzending drukt u op de 'Guide' toets (33

) van de afstandsbediening.NEDERLANDS

Via de mini FireWire aansluiting achter het frontpaneel van de Media Giant kunt u uw dv-camera

rechtstreeks op de Media Giant aansluiten en uw opnamen bekijken of vastleggen op de interne harde

schijf van de Media Giant.

• Sluit uw dv-camera aan op de mini Firewire aansluiting [7] aan de voorkant van de Media Giant.

• Schakel uw dv-camera in en zet hem op Afspelen (Play).

• Druk op de DV toets (39

) van uw afstandsbediening om naar DV bediening te gaan.

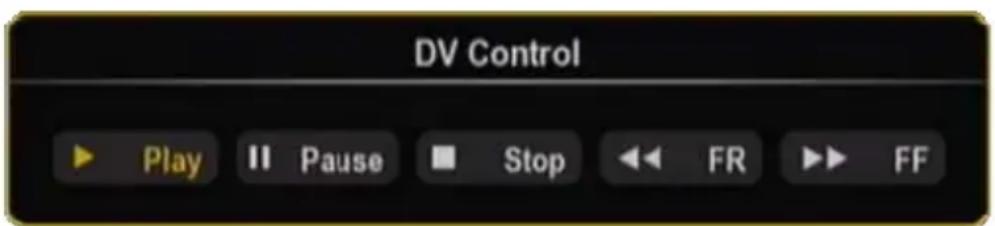

De Media Giant toont nu de dv-bediening op uw scherm:

U kunt de knoppen van de dv-bediening selecteren met de navigatietoetsen (15

) van de afstandsbediening.

U bevestigt de gekozen knop met de Enter toets (26

) van de afstandsbediening.

Wanneer u in het dv-bedieningsscherm voor Afspelen heeft gekozen en uw video wordt weergegeven, kunt

) toets van de afstandsbediening drukken om uw dv-video op de harde schijf op te nemen.

U kunt het dv-bedieningsscherm tijdens de opname verbergen met de DV toets (39) van uw

afstandsbediening. Het bedieningsscherm verschijnt opnieuw als u nogmaals op de DV toets drukt.

U kunt de opname beëindigen met de Stop toets (23

) van de afstandsbediening.

De opgenomen video's verschijnen in de lijst met opnamen, zoals beschreven in hoofdstuk 10.

Om de dv-bediening af te sluiten, drukt u op de Return toets (14

) van de afstandsbediening.NEDERLANDS

12. Opnemen met programmatimer

U kunt de speler programmeren voor de opname van bepaalde zenders op bepaalde tijdstippen. De speler

heeft plaats voor maximaal 8 geprogrammeerde opnamen.

U kunt opnamen eenvoudig plannen met behulp van de EPG-gids van de Media Giant. De EPG-gids

wordt beschreven in hoofdstuk 11 van deze gebruiksaanwijzing.

• Selecteer de keuze ‘Scheduled Recording’ in het hoofdmenu.

Het scherm Geplande opname verschijnt op uw tv.

[ Menu Geplande opname ] [ Programma toevoegen]

Het menu Geplande opname heeft vijf keuzes, waaruit u kunt kiezen met de navigatietoetsen naar links en

) van de afstandsbediening:

Een nieuw programma toevoegen.

Een bestaand programma bewerken.

Een bestaand programma verwijderen.

De status van de lijst met timeropnamen wijzigen.

De geschiedenis van de timeropnamen tonen.

Een programma toevoegen of bewerken

Als u de menuoptie Toevoegen of Bewerken kiest en op de Enter toets (26

) van de afstandsbediening

drukt, kunt u een nieuw programma toevoegen of een bestaand programma wijzigen.

Standaard is het veld Bron actief.

Nadat u de juiste bron heeft geselecteerd, drukt u op de rechter navigatietoets (15

navigatietoetsen (15

) omhoog of omlaag naar de gewenste doellocatie.

• Selecteer de juiste bron voor uw opname. U kunt kiezen voor een tv-zender, de composiet video-ingang

of de component video-ingang.

• Stel de juiste datum voor uw opname in.

• Stel de juiste starttijd voor uw opname in.

• Stel de juiste lengte voor uw opname in.

• Stel de herhaalmethode voor uw opname in. U kunt uit de volgende mogelijkheden kiezen:

Eenmaal, Elke dag, Ma-vr, Ma-za, Zo, Ma, Di, Wo, Do, Vr of Za.

U kunt het veld Device/Apparaat overslaan, omdat u alleen op de interne harde schijf kunt opnemen.NEDERLANDS

• Stel de opnamekwaliteit in. U kunt kiezen uit HQ, SP, LP, EP en SLP.

Als u het veld Kwaliteit verandert, heeft dit invloed op de kwaliteit van uw opname en de

hoeveelheid ruimte die deze op de harde schijf inneemt. De beschikbare opnametijd voor de

verschillende kwaliteitsinstellingen staat linksboven in het timerscherm.

• Zet de keuze Nicam op aan of uit.

Nicam moet aan staan als de bron die u wilt opnemen een tv-uitzending met twee verschillende

audiotalen is (bijvoorbeeld Eurosport).

• Wanneer u alle opties voor uw opname heeft ingesteld, drukt u op de Enter toets (26

afstandsbediening om het timerprogramma op te slaan.

• Nu verschijnt een bevestigingsvenster op uw scherm. Selecteer Bevestigen en druk op de Enter toets

) van de afstandsbediening om het timerprogramma op te slaan.

De opname is nu geprogrammeerd en de speler start de opname op het ingestelde kanaal wanneer het

ingestelde tijdstip is aangebroken, ook als de speler op dat moment op standby staat.

U kunt tijdens een opname niet naar een andere zender gaan.NEDERLANDS

Wanneer u in het hoofdmenu voor ‘Setup’ kiest, verschijnt het instellingenmenu op uw scherm. Hieronder

vindt u alle beschikbare instellingen met de bijbehorende beschrijving.

U kunt met de navigatietoetsen van de afstandsbediening tussen de verschillende opties van het

instellingenmenu wisselen.

[ Instellingenmenu – Video ] [ Instellingenmenu – Opnemen]

Beeldverhoudingen Beeldverhoudingen van het uitvoersignaal van de Media Giant aanpassen.

('Letterbox 4:3', 'Pan-Scan 4:3', 'Breedbeeld 16:9')

Helderheid De helderheid van het uitgangsignaal van de Media Giant wijzigen.

Contrast Het contrast van het uitgangsignaal van de Media Giant wijzigen.

Overgang De overgang tussen opeenvolgende beelden van de diavertoning instellen.

Geluidsinstellingen Geluidsinstellingen van de Media Giant aanpassen.

Nachtstand van het geluid aan/uitzetten (Uit, Aan, Comfort).

Kwaliteit De opnamekwaliteit aanpassen (HQ, SP, LP, EP, SLP).

NB: Als u het veld Kwaliteit verandert, heeft dit invloed op de kwaliteit van uw opname en de

hoeveelheid ruimte die deze op de harde schijf inneemt. De verschillende kwaliteitsinstellingen

vereisen per uur video de volgende vrije ruimte:

HQ: 4,85 GB (4850 MB)

Automatische Instellingen voor automatische hoofdstuknummering aanpassen. De functie Auto

hoofdstukken hoofdstuk voegt tijdens het opnemen automatisch hoofdstukmarkeringen aan uw

opname toe, waarmee u makkelijk naar verschillende plaatsen in de opname kunt

Permanente timeshift Permanente timeshift aan- of uitzetten. Wanneer deze functie aan staat, is de

timeshift altijd actief en kunt u de weergave onmiddellijk pauzeren en met de

toetsen van de afstandsbediening door de timeshiftbuffer "springen".NEDERLANDS

[ Instellingenmenu – Netwerk] [ Instellingenmenu – Systeem ]

LAN Voorkeuze ** De voorkeur voor de netwerkverbinding instellen: Kabel of Auto (via Powerline).

Wanneer voor Kabel is gekozen, gebruikt de Media Giant altijd de LAN-aansluiting

voor de netwerkverbinding.

Als voor Auto (via Powerline) is gekozen, gebruikt de Media Giant Powerline als er

een Powerline netwerk beschikbaar is. Als er geen Powerline netwerk beschikbaar

is, wordt de LAN-aansluiting gebruikt.

NB: Wanneer de Media Giant zowel op Powerline als op een LAN-kabel is aangesloten, is Powerline het

standaardnetwerk. Wanneer in dat geval de snelheid van het Powerline netwerk terugloopt tot

minder dan 1 Mbps, schakelt de Media Giant automatisch over op Kabel.

Terwijl van de netwerkkabel gebruik wordt gemaakt, blijft de Media Giant de snelheid van het

Powerline netwerk controleren. Zodra de snelheid van het Powerline netwerk oploopt tot meer dan

1 Mbps, schakelt de Media Giant automatisch over op Powerline.

Bekabeld netwerk Bij Bekabeld netwerk instellen kunt u het IP-adres van de Media Giant

instellen configureren. U kunt hier kiezen tussen Annuleren, DHCP IP (Auto) en IP

handmatig. Als uw netwerk een DHCP-server bevat, selecteert u de keuze DHCP IP.

Als u het IP-adres handmatig wilt instellen, selecteert u IP handmatig.

De Setup Wizard toont nu de velden waarin u het statische IP-adres kunt invullen.

Geef met behulp van de navigatietoetsen (15

) en de cijfertoetsen 0-9 (6) IP-adres,

subnetmasker, standaardgateway en DNS-server in.

Wanneer u de juiste waarden heeft ingegeven, drukt u op de Enter toets (26) van

de afstandsbediening.

Mediaserver De netwerknaam van de Media Giant wijzigen.

Als u deze optie selecteert, kunt u kiezen tussen 'Server/hostnaam' en 'Groepnaam'.

Server/hostnaam Naam van de Media Giant aanpassen.

Dit is de naam van de UPnP A/V-server van de Media Giant,

waarvan UPnP A/V-clients (zoals de Conceptronic C54WMP of

de Conceptronic CFULLHDMA) gebruik kunnen maken om via

het netwerk mediabestanden te streamen vanaf de harde

schijf van de Media Giant, en waarmee computers in uw

netwerk toegang kunnen krijgen tot de Samba server van de

Groepnaam De naam van de werkgroep wijzigen waar de Media Giant toe

NB: Meer informatie over de UPnP A/V-server van de Media Giant vindt u in

Meer informatie over de Samba server van de Media Giant vindt u in

hoofdstuk 18.NEDERLANDS

Menutaal De taal selecteren die u wilt gebruiken om de Media Giant te bedienen.

Klok instellen Tijd en datum aanpassen.

HDD formatteren Interne harde schijf formatteren (zie hoofdstuk 15).

Timer inst. Timer diashow:

Wachttijd per foto instellen voor diashow.

Hier kunt u de wachttijd voor de screensaver instellen.

Firmware Upgrade Werk de firmware van de Media Giant bij.

De firmware kan worden bijgewerkt via internet of via een USB opslagapparaat.

De ‘Firmware Upgrade’ optie kan op ‘Automatisch’ of ‘Handmatig’ gezet worden.

Wanneer voor ‘Automatisch’ is gekozen (standaard), zal de Media Giant op

wisselende tijden controleren of er nieuwe firmware beschikbaar is en deze

automatisch bijwerken als het apparaat niet bezig is met een opname of afspelen.

Wanneer voor ‘Handmatig’ is gekozen kunt u zelf zoeken naar nieuwe firmware.

NB: Om uw huidige firmware-versie te bekijken, gaat u naar het hoofdmenu en drukt u op de Info toets

) van de afstandsbediening. De firmware-versie wordt op uw scherm weergegeven.

Standaard herstellen De standaardinstellingen van de Media Giant terugzetten en de Setup Wizard starten

om de speler opnieuw te configureren.

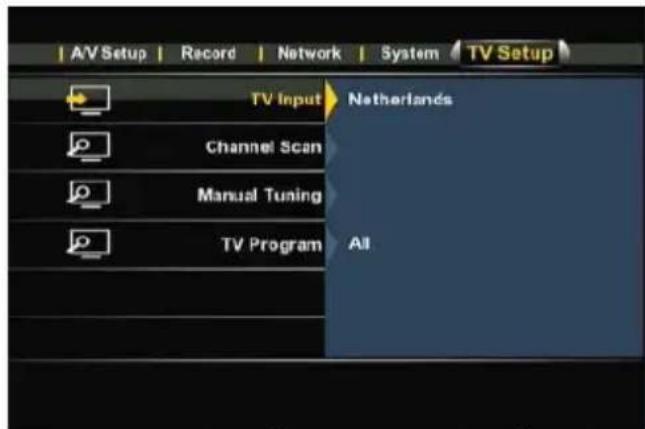

[ Instellingenmenu – tv-instellingen] [ Kanaal bewerken ]

Tv-ingang Selecteer uw land in de landenlijst. Als uw land er niet bij staat, selecteert u

'Overige' in de lijst.

Tip: U kunt ook een specifieke DVB-T frequentieband doorzoeken door te kiezen

voor '6M' (600 Mhz), '7M' (700 Mhz) of '8M' (800 Mhz).

Zenderzoeken Automatisch alle kanalen doorzoeken. Automatisch zenderzoeken kan enige tijd

in beslag nemen; hierbij worden alle gevonden zenders automatisch vastgelegd in

het geheugen van de Media Giant.

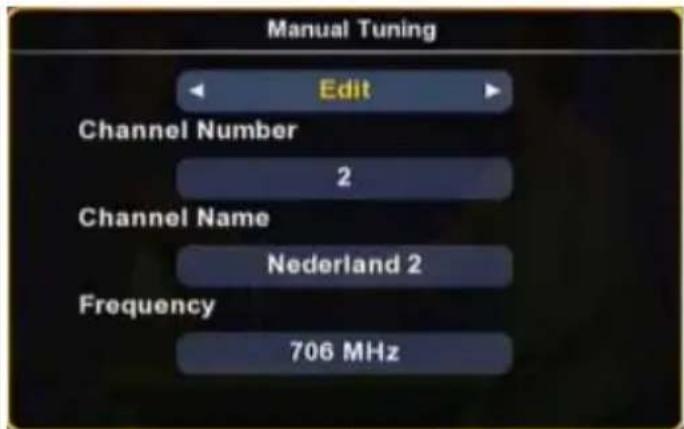

Handmatig afstemmen Onder 'Handmatig afstemmen' kunt u nieuwe zenders aan uw bestaande

zenderlijst toevoegen (met de keuze 'Toevoegen'), zenders verwijderen (met de

keuze 'Overslaan') en namen invullen voor de gevonden zenders (met de keuze

Tv-programma Met de keuze 'Tv-programma' kunt u de Media Giant zo instellen dat alle

gevonden DVB-T kanalen worden getoond (inclusief gecodeerde zenders waarvoor

betaald moet worden en die niet kunnen worden weergegeven door de Media

Giant), of alleen de gratis (FTA/free to air) kanalen.NEDERLANDS

14. Op computer aansluiten via USB De speler kan op uw computer worden aangesloten om gegevens van en naar de interne harde schijf van de

speler te kopiëren (films, muziek, foto's, documenten, etc.).

In het onderstaande voorbeeld wordt uitgegaan van een computer met Windows XP, maar de

speler kan worden verbonden met alle computers met usb-aansluiting die apparaten met het

FAT32 bestandssysteem kunnen lezen en schrijven.

Sluit de speler op uw computer aan

• Sluit de meegeleverde USB naar Mini-USB kabel aan op de Mini-USB poort aan de voorkant van de speler

en op een vrije USB poort van uw computer.

• Zet de speler aan met de hoofdschakelaar aan de achterkant van de speler. De speler wordt automatisch

herkend en geïnstalleerd, waarna hij als een verwisselbare harde schijf wordt aangegeven op de

Wanneer de harde schijf maar één (FAT32) mediapartitie heeft, is er maar één stationsletter

zichtbaar. Wanneer de harde schijf twee mediapartities heeft (FAT32 en NTFS), toont de Media

Giant twee stationsletters.

Opnamen afspelen op uw computer

Voordat u uw opnamen op een computer kunt afspelen, moet u ze eerst van de opnamepartitie naar de

mediapartitie van de Media Giant kopiëren. U kunt hiervoor de keuze Kopieer naar FAT32 partitie

gebruiken; u vindt deze keuze in het menu Opnamen afspelen zoals beschreven in hoofdstuk 10.

Nadat uw opnamen naar de FAT32-partitie zijn gekopieerd, kunt u ze op uw computer afspelen wanneer de

speler met de computer is verbonden.

Koppel de speler los van uw computer

• Klik op het pictogram Veilig verwijderen in de systeembalk.

• Selecteer USB massaopslagapparaat veilig verwijderen in de lijst die wordt getoond.

• Wacht op de melding U kunt de hardware nu veilig verwijderen.

• Verwijder de USB kabel.NEDERLANDS

15. Partitie-informatie en formatteerwizard

In de meeste gevallen wordt de Media Giant geleverd met een harde schijf die al is geformatteerd. De

harde schijf wordt geformatteerd volgens de standaardconfiguratie van de Media Giant, met de volgende

Bufferpartitie voor timeshift: Ca. 4,85 GB Opnamepartie: 50% van de harde schijf.

FAT32 mediapartitie: 25% van de harde schijf.

NTFS mediapartitie: 25% van de harde schijf.

Voorbeeld met: 500 GB 750 GB 1000 GB Bufferpartitie voor timeshift: ~ 4,85 GB ~ 4,85 GB ~ 4,85 GB Opnamepartitie: ~ 250 GB ~ 375 GB ~ 500 GB FAT32 mediapartitie: ~ 125 GB ~ 187 GB ~ 250 GB NTFS mediapartitie: ~ 125 GB ~ 187 GB ~ 250 GB U kunt afwijken van de standaardconfiguratie voor de harde schijf van de Media Giant door de schijf

opnieuw te formatteren.

Als u de harde schijf van de Media Giant formatteert, worden alle bestanden verwijderd die op de

harde schijf zijn opgeslagen of opgenomen!

Om de harde schijf van de Media Giant te formatteren, gaat u naar het instellingenmenu en selecteert u de

keuze HDD formatteren op de Systeem pagina. Selecteer ter bevestiging nogmaals HDD formatteren.

De wizard 'HDD formatteren' verschijnt op uw scherm, met als eerste de vraag of u de harde schijf

automatisch ('Auto') of handmatig ('Handmatig') wilt formatteren.

• Als u voor 'Auto' kiest, wordt de Media Giant geformatteerd met de standaard instellingen zoals

• Als u voor 'Handmatig' kiest, leidt de formatteerwizard u door de stappen die nodig zijn om de harde

schijf te formatteren.

[ Wizard formatteren – Auto of Handmatig ] [ Wizard formatteren – Timeshift buffer ]

Pas de grootte van de timeshiftbuffer aan met de navigatietoetsen omhoog en omlaag (15

U kunt de timeshiftbuffer op 1, 2, 3 of 4 uur zetten.

• Selecteer Volgende om door te gaan naar de volgende stap.NEDERLANDS

[ Wizard formatteren – Opnamepartitie ] [ Wizard formatteren – FAT32/NTFS partitie ]

• Pas de grootte van de opnamepartitie aan met de navigatietoetsen omhoog en omlaag (15

De resterende ruimte wordt gebruikt voor de mediapartitie(s) van de Media Giant.

• Selecteer Volgende om door te gaan naar de volgende stap.

[ Wizard formatteren – Start formatteren ] [ Wizard formatteren – Formatteren... ]

• Selecteer Formatteren om te beginnen met het formatteren van de harde schijf van de Media Giant.

Tijdens het formatteren geeft de formatteerwizard de tekst Bezig... aan.

Het formatteren kan enige tijd duren (bijvoorbeeld ca. 5 minuten). Wacht tot de

formatteerprocedure voltooid is.

[ Wizard formatteren – Voltooid ]

• Kies na afloop van het formatteren OK om de formatteerwizard te sluiten. De Media Giant wordt nu

16. UPnP A/V-server (Twonky mediaserver)

Een van de mogelijkheden van de Media Giant is de UPnP A/V-server.

Hiermee wordt de Media Giant met al zijn media-inhoud beschikbaar gesteld aan de UPnP A/V-clients in uw

netwerk (bijvoorbeeld de Conceptronic CFULLHDMA of de Conceptronic C54WMP).

Als UPnP A/V-server beschikt de Media Giant over de Twonky mediaserver.

De Twonky mediaserver indexeert automatisch alle mediabestanden in de FAT32 en NTFS mediapartities.

Zodra er nieuwe inhoud aan deze partities wordt toegevoegd, is deze automatisch beschikbaar voor de

UPnP A/V-clients in uw netwerk.

U kunt de naam van uw UPnP A/V-server wijzigen in het instellingenmenu van de Media Giant, bij Netwerk.

De naam van de UPnP A/V-server staat standaard op media giant.

Als u bekend bent met de Twonky mediaserver software, kunt u de geavanceerde instellingen van de

Twonky server via uw computer aanpassen.

Voor de configuratiepagina's van de Twonky mediaserver software geeft u in de adresbalk van uw

internetbrowser het IP-adres van de Media Giant in, gevolgd door een dubbele punt en het poortnummer

HTTP://192.168.0.100:9000/ (ervan uitgaande dat 192.168.0.100 het IP-adres van uw

De Twonky mediaserver heeft een ingebouwde Troubleshooting gids voor het oplossen van problemen; u

vindt deze in de linker navigatiebalk van het Twonky Media Server configuratievenster. Deze gids assisteert

u bij het configureren van de Twonky mediaserver.

Ga voor meer informatie over de Twonky mediaserver naar de Twonky website:

http://www.twonkymedia.com/NEDERLANDS

17. Door gedeelde netwerklocaties bladeren

De Media Giant kan door uw netwerkshares bladeren en de daar gevonden mediabestanden rechtstreeks

afspelen. Voordat u van deze mogelijkheid gebruik kunt maken, moet u binnen uw netwerk een of meer

mediamappen delen, zodat de Media Giant ze kan vinden en openen.

In dit hoofdstuk wordt uitgelegd hoe u bestanden kunt delen onder Windows XP of Windows Vista.

In dit hoofdstuk wordt uitsluitend uitgelegd hoe u bestanden kunt delen onder Windows XP of

Zie de gebruiksaanwijzing van het besturingssysteem van uw computer(s) of

netwerkopslagapparaten voor informatie over het delen van mappen met mediabestanden.

Bestanden delen onder Windows XP

• Open Deze computer vanuit het Windows Startmenu en ga naar de map met de mediabestanden die u

• Klik eenmaal op de map met mediabestanden en selecteer in de menubalk links in het venster de keuze

[ Deze computer – Map delen ]

De eigenschappen van de map worden getoond en het tabblad Delen wordt geactiveerd.

Bij Delen en beveiliging kunt u aangeven dat u de map wilt delen.

Als u nog niet eerder mappen heeft gedeeld, moet u de wizard Netwerkinstellingen uitvoeren door in het

venster op de regel Wizard netwerkinstellingen te klikken.NEDERLANDS

• Wanneer de wizard Netwerkinstellingen al eens is uitgevoerd, kunt u uw map delen door op Deze map

• Geef in het tekstveld een naam in voor de gedeelde locatie en klik op Toepassen.

• Klik op OK om het venster te sluiten.

Het pictogram van de map bevat nu een hand om aan te geven dat het om een gedeelde map gaat.

[ Gedeelde map ]NEDERLANDS

Bestanden delen onder Windows Vista

• Open Deze computer vanuit het Windows Startmenu en ga naar de map met de mediabestanden die u

• Klik eenmaal op de map met mediabestanden en selecteer in de werkbalk bovenin het venster de keuze

[ Computer – Map delen ]

Standaard staat uw eigen gebruikersaccount als eigenaar van de map ingevuld in de sharelijst.

[ Eigenschappen delen ]

• U kunt meer gebruikers aan de sharelijst toevoegen door ze te selecteren in het afrolmenu en op de

knop Toevoegen te klikken.

• Wanneer u alle gebruikers heeft ingevuld, klikt u op de knop Delen om de map te delen.

Het pictogram van de map toont nu twee personen om aan te geven dat het om een gedeelde map gaat.

[ Gedeelde map ]NEDERLANDS

Door gedeelde mappen bladeren vanuit de Media Giant

Wanneer u mediabestanden heeft gedeeld in uw netwerk kunt u met de keuze Mediabrowser van het

hoofdmenu door uw netwerklocaties bladeren.

[ Opslaglocatie selecteren ] [ Netwerkshare – Gebruiker aanmelden ]

Ga met de navigatietoetsen (15

) van de afstandsbediening in de lijst met opslaglocaties naar de keuze

Netwerk en navigeer binnen het netwerk naar uw computer of netwerkopslagapparaat met de gedeelde

Wanneer een gedeelde map beveiligd is met een gebruikersnaam en een wachtwoord (bijvoorbeeld

standaard gedeelde locatie in Windows XP of Windows Vista), toont de Media Giant het venster Gebruiker

aanmelden waarin u een gebruikersnaam en een wachtwoord moet invullen.

U kunt de gegevens van uw normale Windows XP of Windows Vista gebruikersaccount gebruiken om

in te loggen op de gedeelde map.

Selecteer met de navigatietoetsen (15

) van de afstandsbediening het veld voor de gebruikersnaam of het

wachtwoord en druk op de Enter toets (26

), waarna het virtuele toetsenbord op het scherm verschijnt en u

de gevraagde gegevens kunt ingeven.

[ Virtueel toetsenbord ] [ Netwerkshare – Gebruiker aanmelden ]

Nadat u de gebruikersnaam en het wachtwoord correct heeft ingegeven, selecteert u de knop OK of de

knop OK & Opslaan in Mijn Snelkoppelingen om de gedeelde netwerklocatie te openen.

U kunt nu door de gedeelde map navigeren, zoals beschreven in hoofdstuk 9.NEDERLANDS

18. Delen via netwerk - configureren en gebruiken

De Conceptronic Media Giant kan benaderd worden als gedeelde netwerklocatie (Samba server). Met deze

functie kunt u de FAT32 partitie (HDD1) van de Media Giant delen via uw netwerk, zodat andere computers

de in deze partitie opgeslagen gegevens kunnen bereiken.

Selecteer de keuze 'Instellingen' in het hoofdmenu. Het menu Instellingen wordt op uw scherm

weergegeven. Kies in het instellingenmenu voor 'Systeeminstellingen'. Het menu Systeeminstellingen bevat

de keuze 'Media server'.

Onder 'Media server' kunt u de volgende instellingen wijzigen:

- Server/hostnaam De netwerknaam van de Media Giant opgeven. De netwerknaam van de Media

Giant staat standaard op 'media giant’.

- Groepnaam De naam opgeven van de werkgroep waar u bij hoort. De werkgroep van de Media

Giant staat standaard op 'WORKGROUP’.

Druk na afloop op de 'Return' (14

) toets van de afstandsbediening om naar het hoofdmenu terug te gaan.

Wanneer u de netwerkinstellingen van de Media Giant heeft geconfigureerd, kunt u de gedeelde locatie

benaderen vanuit computers binnen uw netwerk.

De onderstaande stappen geven aan hoe u de gedeelde netwerklocatie van de Media Giant kunt

benaderen met de standaardinstellingen van een computer met Windows Vista.

De netwerknaam van de Media Giant is standaard 'media giant'. Onder deze naam kunt u de gedeelde

locatie van de speler bereiken via het netwerk.

• Selecteer 'Start', 'Netwerk'.

Windows Explorer toont nu het venster Netwerk.

In de adresbalk bovenaan kunt u de netwerknaam van de Media Giant als volgt ingeven:

Als de Media Giant is geconfigureerd met de standaardinstellingen, is de netwerknaam

'media giant' en geeft u in:

De gedeelde netwerklocatie van de Media Giant verschijnt op uw scherm, zoals te zien in het onderstaande

Hoewel Windows automatisch de gedeelde locatie 'Printers' aan iedere Samba server in het

netwerk toevoegt, werkt de Media Giant niet als printserver.

Wanneer u een gedeelde netwerklocatie selecteert, kunt u bestanden kopiëren, verwijderen, toevoegen en

afspelen op de FAT32 partitie van de Media Giant.ENGLISH
