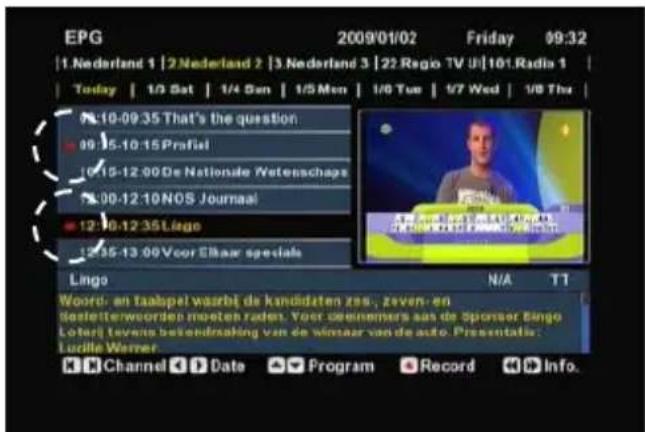

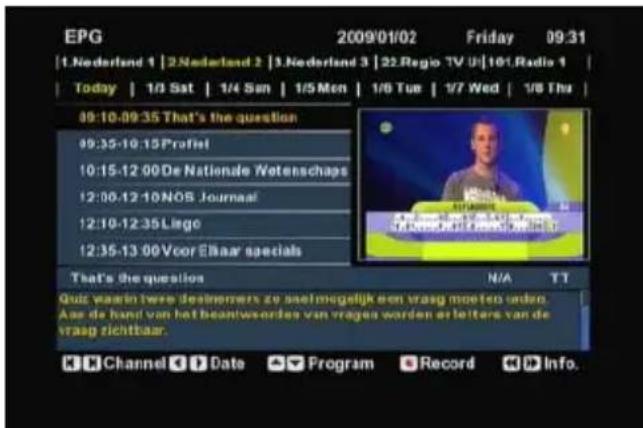

EPG (elektronische programmagids)

[ Elektronische programmagids ] [ Elektronische programmagids: geplande opname ]

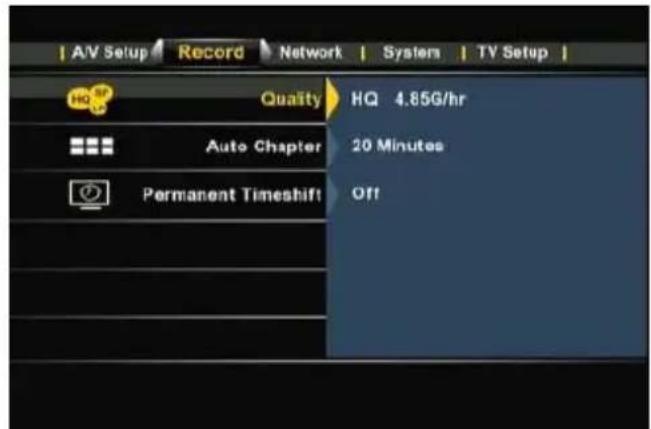

HQ: 4,85 GB (4850 MB)

HQ: 4.85 GB (4850 MB)

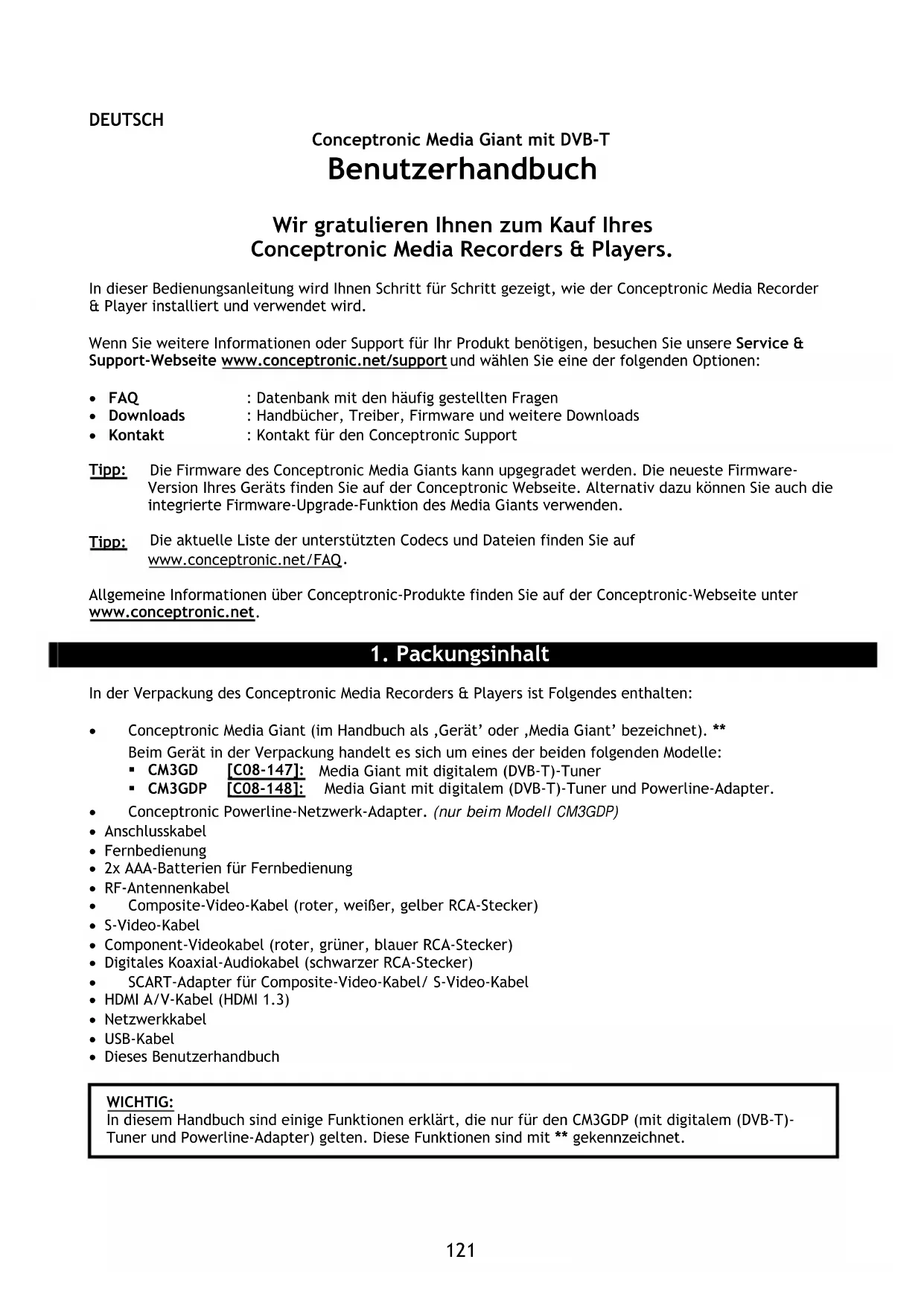

Conceptronic Media Giant mit DVB-T Benutzerhandbuch

Wir gratulieren Ihnen zum Kauf Ihres

Conceptronic Media Recorders & Players.

In dieser Bedienungsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic Media Recorder & Player installiert und verwendet wird.

Wenn Sie weitere Informationen oder Support für Ihr Produkt benötigen, besuchen Sie unsere Service & Support-Webseite www.conceptronic.net/support und wählen Sie eine der folgenden Optionen:

• FAQ : Datenbank mit den häufig gestellten Fragen

• Downloads : Handbücher, Treiber, Firmware und weitere Downloads

• Kontakt : Kontakt für den Conceptronic Support

Tipp: Die Firmware des Conceptronic Media Giants kann upgegradet werden. Die neueste Firmware-

Version Ihres Geräts finden Sie auf der Conceptronic Webseite. Alternativ dazu können Sie auch die integrierte Firmware-Upgrade-Funktion des Media Giants verwenden.

Tipp: Die aktuelle Liste der unterstützten Codecs und Dateien finden Sie auf www.conceptronic.net/FAQ.

Allgemeine Informationen über Conceptronic-Produkte finden Sie auf der Conceptronic-Webseite unter www.conceptronic.net .

In der Verpackung des Conceptronic Media Recorders & Players ist Folgendes enthalten:

• Conceptronic Media Giant (im Handbuch als ‚Gerät’ oder ‚Media Giant’ bezeichnet). **

Beim Gerät in der Verpackung handelt es sich um eines der beiden folgenden Modelle:

 CM3GD [C08-147]: Media Giant mit digitalem (DVB-T)-Tuner  CM3GDP [C08-148]: Media Giant mit digitalem (DVB-T)-Tuner und Powerline-Adapter.

• Conceptronic Powerline-Netzwerk-Adapter. (nur beim Modell CM3GDP) • Anschlusskabel • Fernbedienung • 2x AAA-Batterien für Fernbedienung • RF-Antennenkabel • Composite-Video-Kabel (roter, weißer, gelber RCA-Stecker) • S-Video-Kabel • Component-Videokabel (roter, grüner, blauer RCA-Stecker) • Digitales Koaxial-Audiokabel (schwarzer RCA-Stecker) • SCART-Adapter für Composite-Video-Kabel/ S-Video-Kabel • HDMI A/V-Kabel (HDMI 1.3) • Netzwerkkabel • USB-Kabel • Dieses Benutzerhandbuch

WICHTIG: In diesem Handbuch sind einige Funktionen erklärt, die nur für den CM3GDP (mit digitalem (DVB-T)-

Tuner und Powerline-Adapter) gelten. Diese Funktionen sind mit ** gekennzeichnet.DEUTSCH

2. Produkteigenschaften

• Integrierter Powerline-Netzwerkadapter **

• Integrierter digitaler (DVB-T)-TV-Tuner mit automatischer TV-Kanalsuche

• Digitale-(DVB-T)-TV-Signalaufzeichnung

• AV-Signalaufzeichnung z.B. ab VCR, DVD oder Videokamera

• DV-Eingang für die Wiedergabe / Aufzeichnung von einer DV-Videokamera

• Aufzeichnung auf integrierte Festplatte

• Bis zu 1080i-Ausgabeauflösung

• Bis zu 1080i-Wiedergabeauflösung

• DVD-Qualität der im TS-Format (für digitale Aufzeichnungen über den digitalen DVB-T-Tuner) oder

MPEG2-Format (für analoge Aufzeichnungen über AV-Eingänge) aufgezeichneten Dateien (diese

können auf PC oder anderem Media Player wiedergegeben werden)

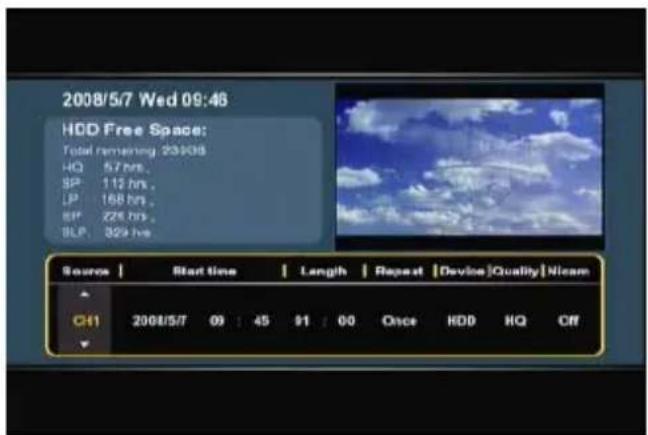

• Aufzeichnungsmöglichkeiten: Sofortaufzeichnung auf Tastendruck, programmierte Aufzeichnung,

• Wiedergabe von MPEG1-/2-/4-, MP3-, WMA-, JPG-Dateien, die auf der integrierten Festplatte oder

einem USB-Gerät gespeichert sind

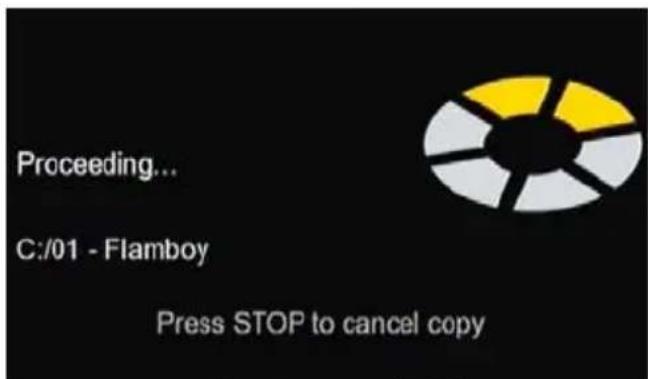

• Kopieren von Dateien von einem USB-Gerät oder Netzwerkspeicherort auf die integrierte Festplatte

• Automatische Umschaltung zwischen USB-PC- und Player-Modus:

 Wenn das Gerät über USB an einen PC angeschlossen ist, hat es die Funktion eines USB-

 Wenn es nicht über USB an einen PC angeschlossen ist, hat das Gerät die Funktion eines Media

Recorders & Players.

3. Hinweise und Warnungen

• Versuchen Sie nicht, das Gerät zu zerlegen. Dies könnte zu Verletzungen aufgrund von Hochspannung

• Setzen Sie das Gerät nicht extremer Feuchtigkeit aus.

• Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinen Flüssigkeiten aus.

• Trennen Sie das Stromkabel von der Stromversorgung, wenn Sie das Gerät für längere Zeit nicht

• Stellen Sie sicher, dass die Steckdose, wenn der Media Giant verbunden ist leicht zugänglich sein.

• Verwenden Sie das Gerät nicht in der Nähe von Brennstoffen.

• Ersetzen Sie die Batterie der Fernbedienung mit einer Batterie des gleichen Typs, wenn diese

schwach oder leer ist. Führen Sie die alten Batterien, wenn möglich, der Wiederverwertung zu. Wenn

Sie die Fernbedienung für längere Zeit nicht verwenden, entfernen Sie die Batterie, um Korrosion zu

• Stellen Sie sicher, dass die Batterien richtig in der Fernbedienung, um Schäden zu vermeiden.

• Setzen Sie die Fernbedienung nicht extremer Feuchtigkeit aus und lassen Sie sie nicht fallen.

• Verwenden Sie die Fernbedienung nicht bei intensiver Sonnenbestrahlung.

• Lassen Sie das Gerät NIEMALS fallen und setzen Sie es keinen Stößen oder Erschütterungen aus.

• Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden.

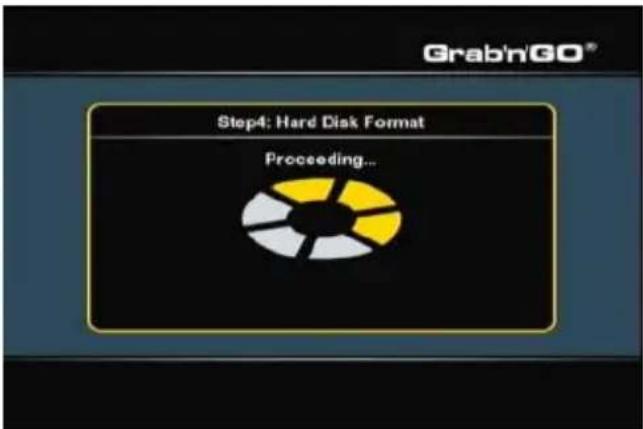

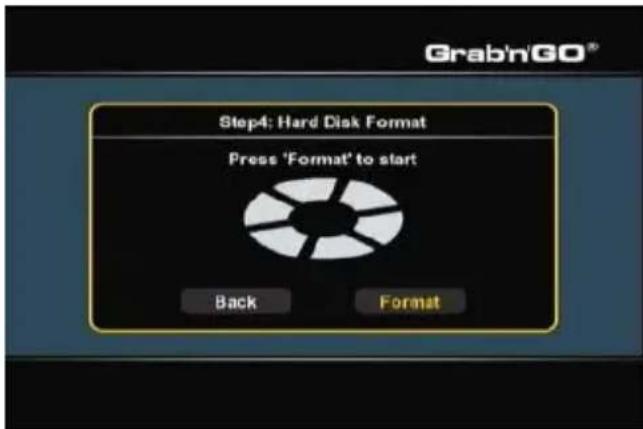

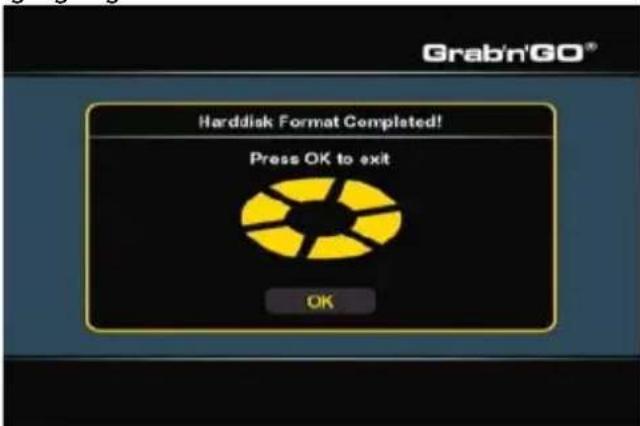

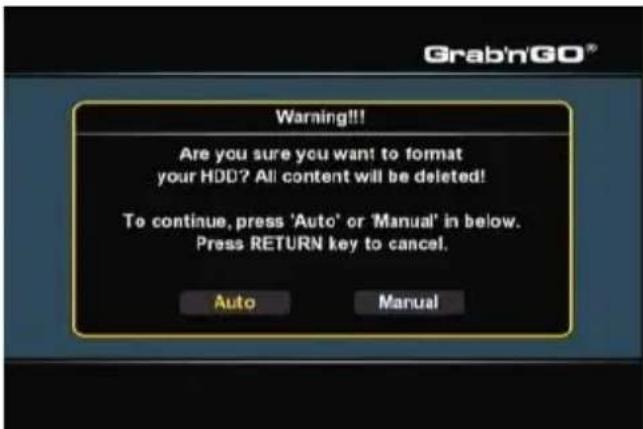

Formatieren Sie die Festplatte NICHT auf Ihrem Computer! Dadurch verliert das Gerät alle

Systemdaten und muss erneut initialisiert werden. Wenn Sie die Festplatte des Geräts

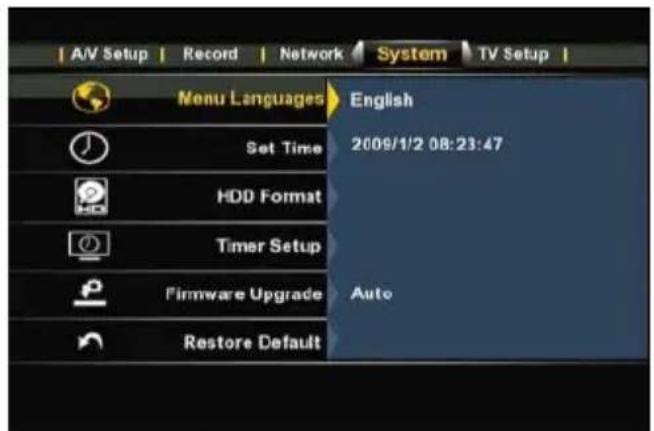

formatieren möchten, verwenden Sie dazu das im Einstellungsmenü des Geräts enthaltene

Formatierungstool.DEUTSCH

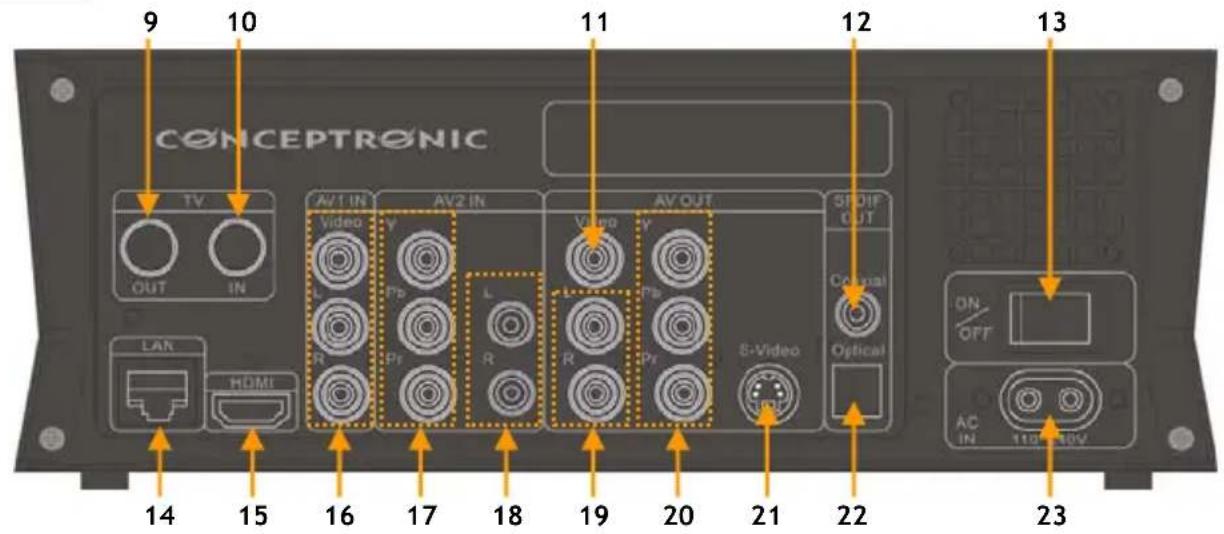

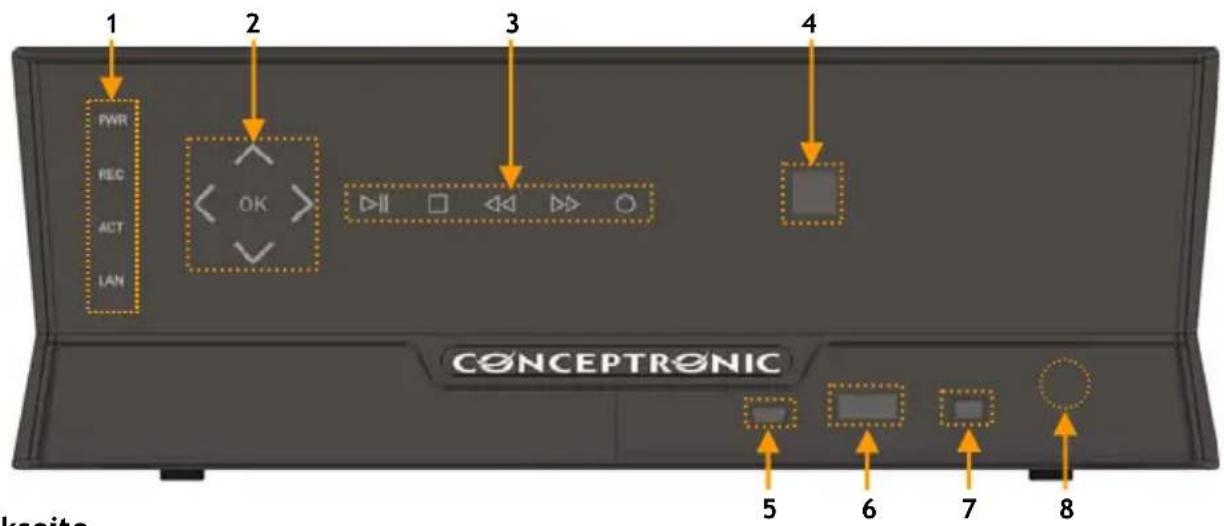

4. Gerätekomponenten

1. Status-LEDs (Power, REC, ACT, LAN) 13. Haupt-Ein-Aus-Schalter

2. Navigationstasten 14. LAN (RJ45)-Anschluss

3. Wiedergabetasten 15. HDMI-Ausgang

4. Infrarotempfänger 16. AV1-Eingang (Composite-Video/Audio)

5. Mini-USB-Buchse (für Anschluss an PC) 17. AV2-Component-Videoeingang

6. USB-Host-Port 18. AV2-Audioeingang (L/R)

7. DV-Eingang 19. AV-Audioausgang (L/R)

8. Taste zum ‚Öffnen’ der Frontblende 20. AV-Component-Videoausgang (Y/Pb/Pr)

9. Digitaler TV-Tuner-Ausgang 21. S-Video-Ausgang

10. Digitaler TV-Tuner-Eingang 22. Optisch-digitaler SPDIF-Ausgang

11. AV-Composite-Videoausgang 23. Wechselstromeingang (110 ~240V)

12. Digitaler koaxialer SPDIF-Ausgang

Die Funktionen der Steuerungstasten sind grundsätzlich dieselben wie die der Fernbedienung.

5. Erläuterungen zur Fernbedienung

Die Fernbedienung wird zur Steuerung des Geräts verwendet. Im inneren Einband dieses Handbuchs finden

Sie ein Bild der Fernbedienung. Die Zahlen der Tasten entsprechen denen der nachfolgenden Tabelle mit

Erklärungen aller Funktionen der Fernbedienung.

Nr. Taste Beschreibung

1. POWER ( ) Einschalten des Geräts oder Umschalten in den Standby-Modus

2. SOURCE Umschalten zwischen digitalem Tuner, AV & Wiedergabe

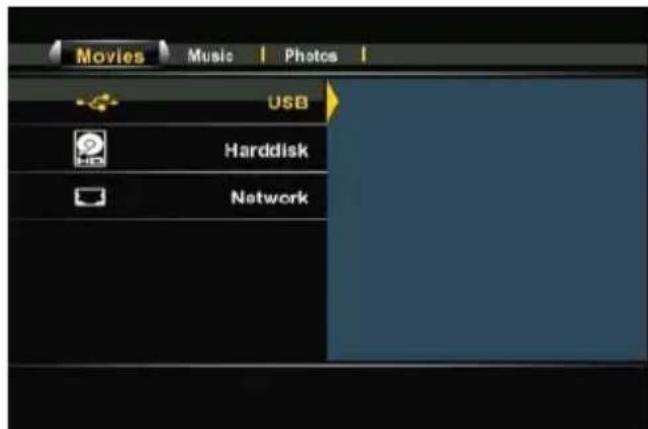

3. MEDIA Direkttaste zum Media-Browser

4. AUDIO Ändern der DVD-Audiospur (wenn auf DVD-Datei verfügbar)

5. ZOOM Vergrößern / verkleinern

6. 0 – 9 Zifferntasten

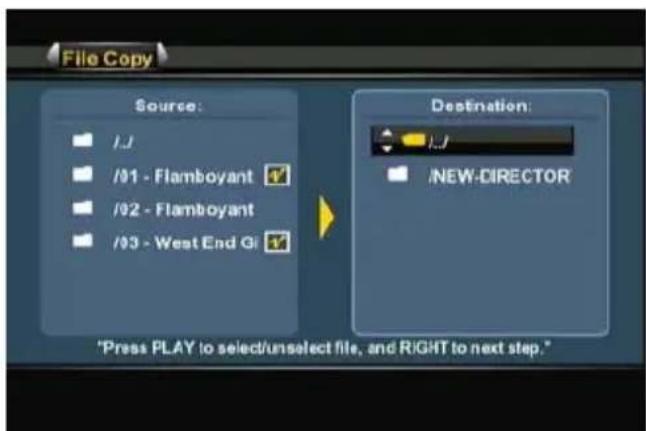

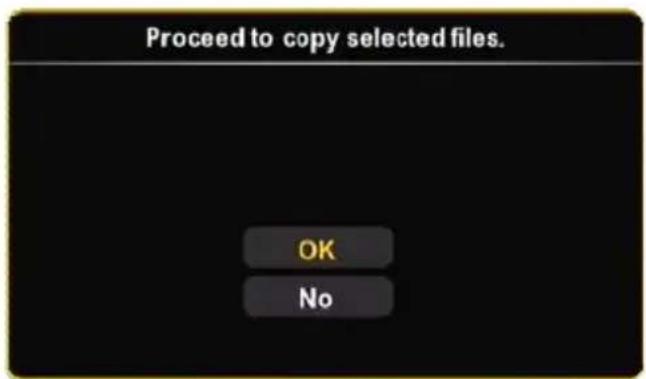

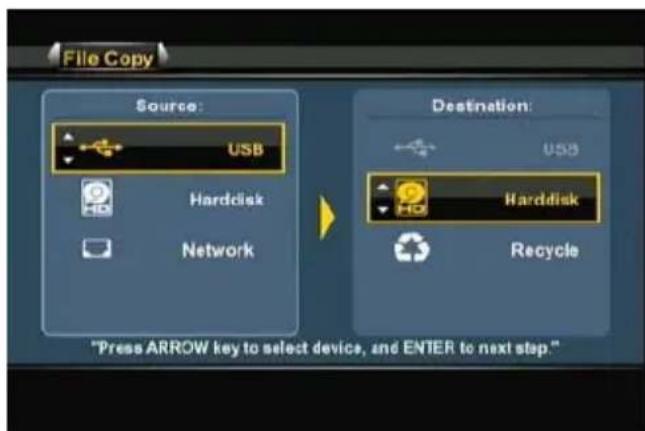

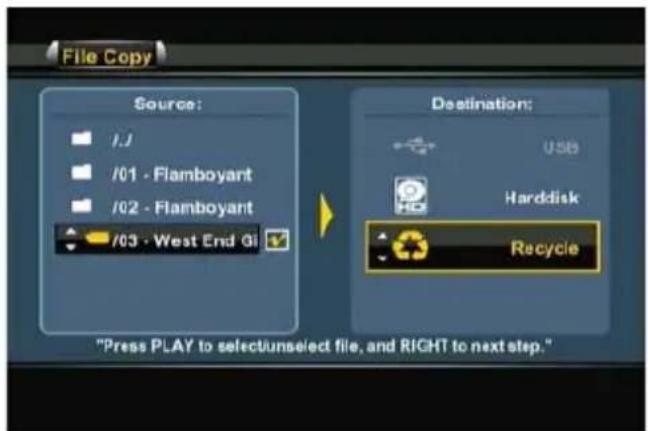

7. COPY Anzeige des Kopiermenüs

8. REPEAT Einstellen des Wiederholmodus

9. GOTO Zu einem bestimmten Punkt in der Wiedergabe gehen

) Schnellrücklauf der Wiedergabe

) Vorherige(r/s) Datei / Titel / Kapitel / Bild

12. VOLUME + Lautstärke erhöhen

13. VOLUME - Lautstärke reduzieren

14. RETURN Zurückkehren zum vorherigen Bildschirm / Kanal

, , , Navigationstasten: Navigieren durch die Menüs

16. INS.REP. 10 Sekunden zurückspringen während Time-Shifting oder der Wiedergabe

17. PAUSE Pausieren der (Time-Shifting)-Wiedergabe

18. WIEDERGABE Starten der Wiedergabe

19. REC Starten der Aufzeichnung

20. TV SYS Ändern der Ausgabeauflösung des Geräts

21. SETUP Direkttaste zum Einstellungsmenü

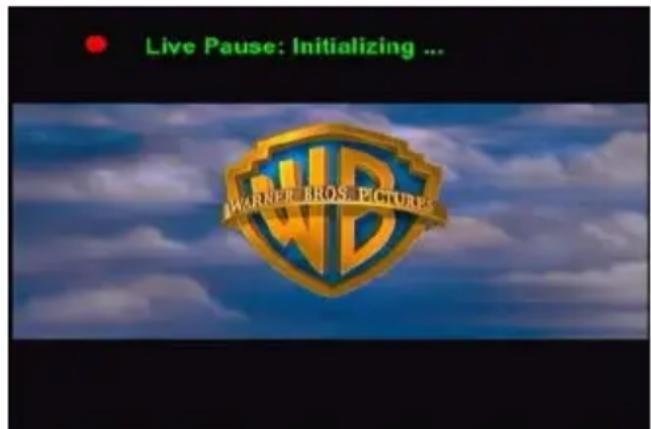

22. TIMESHIFT Aktivieren der Time-Shifting-Funktion

) Anhalten der Wiedergabe / Anhalten der Aufzeichnung / Deaktivieren von

24. SLOW Zeitlupenwiedergabe

25. CM.SKIP 30 Sekunden vorwärts springen während Time-Shifting oder der

26. ENTER Bestätigung der Auswahl

27. INFO Anzeigen der Kanalinformationen / Dateiinformationen

28. CHANNEL - Einen Kanal tiefer

29. CHANNEL + Einen Kanal höher

30. MUTE Stummschalten

) Nächste(r/s) Datei / Titel / Kapitel / Bild

) Schnellvorlauf der Wiedergabe

33. GUIDE Anzeige der elektronischen Programmzeitschrift (EPG) des digitalen

34. A-B Initialisieren der A-B-Wiederholungsschleife

35. DEL Löschen einer Eingabe / Auswahl

36. ANGLE Ändern des DVD-Angles (wenn auf DVD-Datei verfügbar)

37. SUB-T Ändern des Untertitels (wenn auf Video-/DVD-Datei verfügbar)

38. LIVE-TV Direkttaste für Live-TV / zum Umschalten zwischen digitalem TV und

39. DV Umschalten zwischen DV-Wiedergabe- und Aufzeichnungsmodus

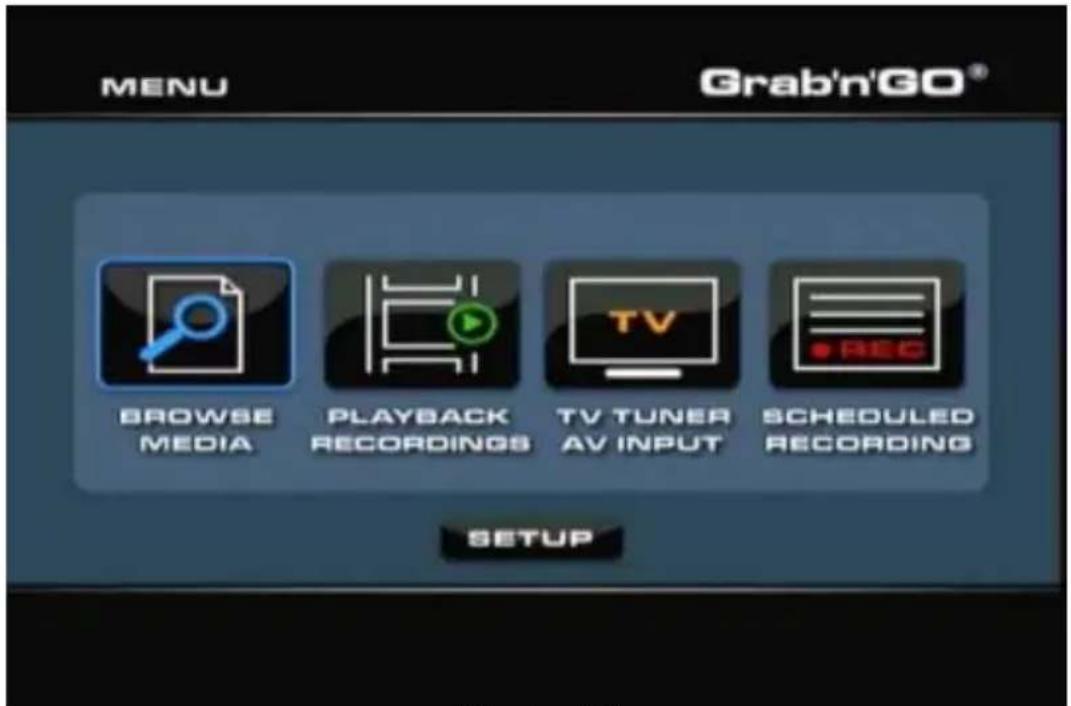

40. MENU Anzeige des Hauptmenüs

41. LED-Anzeige Anzeige der Aktivität der FernbedienungDEUTSCH

6. Anschluss des Media Giants

In diesem Kapitel wird erklärt, wie Sie den Media Giant an Ihren Fernseher, Ihr Heimkinosystem, Netzwerk

usw. anschließen können.

Anschluss der Antennenkabel

Der digitale Tuner des Geräts unterstützt Signal Pass Through für das Umleiten des DVB-T-

Signals vom digitalen Tuner-Eingang zum digitalen Tuner-Ausgang.

• Trennen Sie das Hauptantennenkabel von Ihrem Fernseher oder Ihrer digitalen Set Top Box und schließen

Sie es am Tunereingang [10] des Geräts an.

• Schließen Sie das mitgelieferte Antennenkabel am Tunerausgang [9] des Geräts und am Tunereingang

Ihres Fernsehers oder Ihrer digitalen Set Top Box an.

Anschluss des/der Videokabel/s

Sie haben 5 Möglichkeiten, das Gerät an Ihren Fernseher anzuschließen:

* Wenn Sie S-Video oder Component verwenden, wird nur das Videosignal an Ihren Fernseher gesendet.

Verwenden Sie die RCA-Audio-Stecker des Composite-Kabels (rot, weiß) oder den digitalen (optischen

oder koaxialen) Audioausgang des Media Giants.

• Schließen Sie das HDMI-Kabel an den HDMI-Ausgang [15] des Geräts an.

• Schließen Sie das andere Ende des HDMI-Kabels an einem freien HDMI-Eingang an Ihrem Fernseher an.

• Schließen Sie das Composite-Kabel (gelb, rot und weiß) an den entsprechenden AV-Ausgangsbuchsen

[11, 19] des Geräts an.

• Schließen Sie das andere Ende des Composite-Kabels (gelb, rot und weiß) an Ihrem Fernseher an.

• Schließen Sie das Composite-Kabel (gelb, rot und weiß) an den entsprechenden AV-Ausgangsbuchsen

[11, 19] des Geräts an.

• Schließen Sie das andere Ende des Composite-Kabels (gelb, rot und weiß) an den Buchsen des SCART-

• Schließen Sie den SCART-Adapter an den SCART-Eingang Ihres Fernsehers an.

• Schließen Sie das S-Video-Kabel an den S-Videoausgang [21] des Geräts an.

• Schließen Sie das andere Ende des S-Video-Kabels am S-Video-Eingang Ihres Fernsehers an.

• Schließen Sie das Component-Kabel (rot, grün und blau) an den Component-Buchsen [20] des Geräts an.

• Schließen Sie das andere Ende des Component-Kabels an den Component-Buchsen an Ihrem Fernseher

Anschluss des/der Audiokabel/s

Sie haben 3 Möglichkeiten für den Anschluss des Geräts an Ihren Fernseher / Ihr Heimkinosystem.

- Analog, über die RCA-Audiobuchsen des A/V-Ausgangs

- Digital, über den digitalen Koaxial-SPDIF-Ausgang

- Digital, über den digitalen-optischen SPDIF-Ausgang

• Schließen Sie die Audiostecker (rot, weiß) des Composite-Kabels an den RCA-Audiobuchsen [19] des AV-

• Schließen Sie das andere Ende des Composite-Kabels an die RCA-Audiobuchsen Ihres Fernsehers oder

• Schließen Sie das digitale Koaxialkabel an den digitalen Koaxialausgang [12] des Geräts an.

• Schließen Sie das andere Ende des digitalen Koaxialkabels am digitalen Koaxialeingang Ihres Empfängers

• Schließen Sie das digitale-optische Kabel an den digitalen-optischen Ausgang [22] des Geräts an.

• Schließen Sie das andere Ende das digitalen-optische kabel an den digitalen-optischen eingang.

Anschluss von anderen Audio-/Videogeräten

Sie können eine Audio-/Videoquelle wie einen VCR, DVD-Player oder eine Set-Top-Box an das Gerät

anschließen und von dieser Audio-/Videoquelle aufzeichnen.

Der Media Giant unterstützt Geräte mit Composite- oder Component-Ausgang.

• Schließen Sie das im Lieferumfang Ihres Audio-/Videogeräts enthaltene Audio-/Videokabel an die

entsprechenden AV-Ausgangsbuchsen des Audio-/Videogeräts an.

• Schließen Sie das andere Ende des Composite-Kabels (gelb, rot und weiß) an den AV1-Eingangsbuchsen

• Schließen Sie das im Lieferumfang Ihres Audio-/Videogeräts enthaltene Component-Videokabel am

entsprechenden Component-Ausgang des Audio-/Videogeräts an.

• Schließen Sie das andere Ende des Composite-Videokabels (rot, grün und blau) an den AV2-

Eingangsbuchsen [17] des Geräts an.DEUTSCH

Die Component-Videokabel übertragen lediglich Video, keinen Ton. Für die Übertragung von Ton

müssen Sie außerdem die Audiokabel des Audio-/Videogeräts an den AV2-Audioeingangsbuchsen

[18] des Geräts anschließen.

Anschluss des Stromversorgungskabels

Sobald das Gerät an Ihr Audio-/Videogerät angeschlossen ist, können Sie das Gerät an die Stromversorgung

• Schließen Sie das mitgelieferte Stromkabel am Gerät [23] und an einer freien Steckdose an.

• Stellen Sie den Haupt-Ein-Aus-Schalter [12] auf der Rückseite des Geräts auf ‚I’, um das Gerät mit Strom

Daraufhin schaltet das Gerät ein.

Vorbereiten der Fernbedienung

• Entfernen Sie die Batterieabdeckung von der Rückseite der Fernbedienung.

• Legen Sie die im Lieferumfang enthaltenen AAA-Batterien in die Fernbedienung ein.

• Setzen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung wieder ein.

- Die Fernbedienung funktioniert am besten bei einem Abstand bis ca. 5 Meter.

- Richten Sie die Fernbedienung auf den IR-Empfänger in der Frontblende des Geräts.

- Der Empfangswinkel des IR-Empfängers beträgt ±30 Grad.

- Ersetzen Sie die Batterien, wenn diese schwach oder leer sind.DEUTSCH

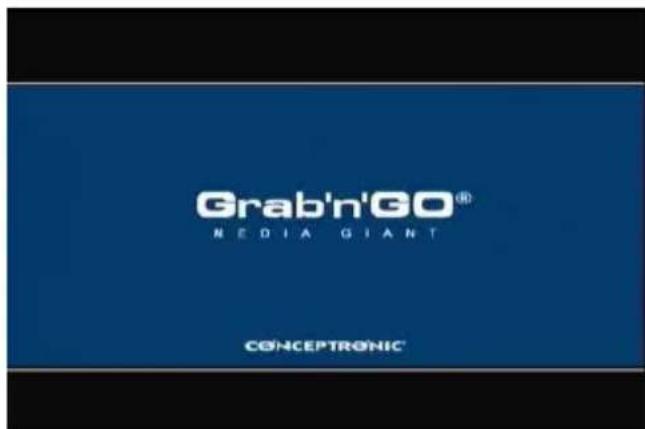

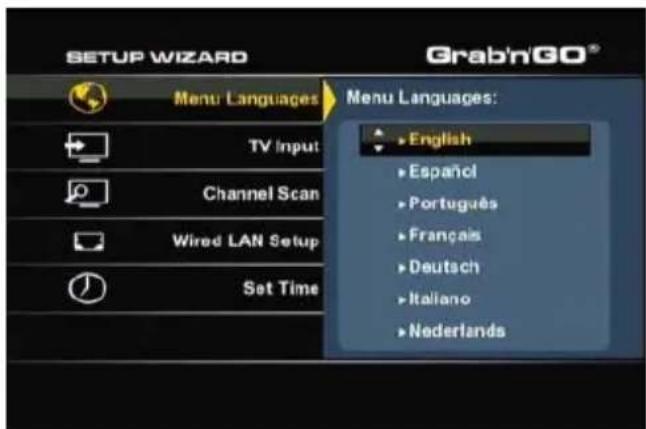

7. Erste Konfiguration

Das Gerät muss konfiguriert werden, wenn Sie es zum ersten Mal einschalten.

• Wählen Sie den korrekten Eingangskanal an Ihrem Fernseher, an den das Gerät angeschlossen ist. (HDMI,

Composite, SCART, S-Video oder Component).

Von dieser Stelle an basiert das Handbuch auf der Annahme, dass Ihr Fernseher auf den

Eingangskanal des Geräts eingestellt ist. Alle beschriebenen Schritte beziehen sich auf den

• Stellen Sie sicher, dass der Haupt-Ein-Aus-Schalter auf der Rückseite des Geräts auf ‚I’ (Ein) eingestellt

• Schalten Sie das Gerät mit der Power-Taste auf der Vorderseite des Geräts oder mit der ‚Power’-Taste

) auf der Fernbedienung ein.

• Überprüfen Sie die Power-LED-Anzeige auf der Vorderseite des Media Giants. Wenn die LED-Anzeige

orangefarben leuchtet, befindet sich das Gerät im ‚Standby’—Modus. Wenn die LED-Anzeige blau

leuchtet, ist das Gerät betriebsbereit.

Das Gerät muss initialisiert werden, wenn es eingeschaltet wird. Dies kann eine Weile dauern.

Während der Initialisierung wird der Startbildschirm des Media Giants angezeigt.

[ Startbildschirm] [ Setup Wizard (Einrichtungsassistent) ]

Sobald der Media Giant initialisiert ist, muss er für die erste Verwendung konfiguriert werden. Als

Unterstützung bei dieser ersten Konfiguration zeigt der Media Giant den „Setup Wizard

[Einrichtungsassistenten]“ mit den für die erste Verwendung erforderlichen Konfigurationsschritten an.

Der Einrichtungsassistent zeigt die folgenden Konfigurationsschritte an:

- Einstellungen verdrahtetes LAN

Nehmen Sie die Einstellungen des Media Giants mithilfe der ‚Enter’-Taste (26) auf der Fernbedienung vor.

Wenn Sie eine Einstellung vorgenommen haben, die Sie rückgängig machen möchten, drücken Sie die

) auf der Fernbedienung.

Wählen Sie die Sprache, die Sie für die Bedienung des Media Giants verwenden möchten.DEUTSCH

Wählen Sie Ihr Land aus der Länderliste. Wenn Ihr Land nicht aufgeführt ist, wählen Sie ‚Other [Anderes]’

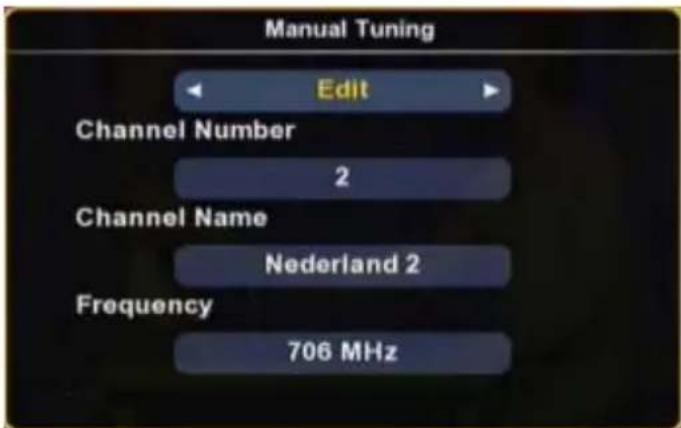

Sie können auch ein bestimmtes DVB-T-Frequenzband durchsuchen, indem Sie ‚6M’ (600Mhz), ‚7M’

(700Mhz) oder ‚8M’ (800Mhz) auswählen.

• Wählen Sie ‚OK’, um die automatische Suche nach digitalen (DVB-T)-Kanälen über den digitalen (DVB-T)-

Tuner des Media Giants zu starten. Die automatische Kanalsuche des Media Giants kann eine Weile

dauern. Alle gefundenen Kanäle werden automatisch im Speicher Ihres Media Giants gespeichert.

• Sobald die Kanalsuche beendet ist, wählen Sie ‚OK’, um mit der Konfiguration fortzufahren.

Wenn Sie die Kanalsuche überspringen möchten (wenn Sie beispielsweise eine Set-Top-Box verwenden und

kein digitales (DVB-T)-TV-Signal haben), können Sie ‚Cancel [Abbrechen]’ wählen, um die Kanalsuche zu

überspringen und die Konfiguration fortzusetzen.

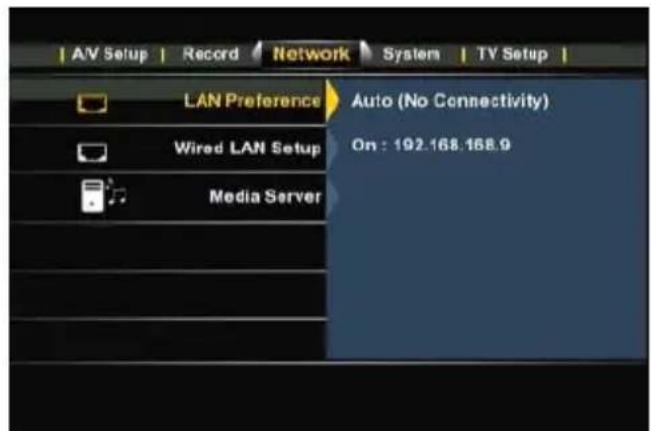

Einstellungen verdrahtetes LAN

Über die Netzwerk-Einstellungen können Sie die IP-Adresse für den Media Giant einstellen. In den meisten

Fällen ist der Media Giant an ein Netzwerk angeschlossen, das einen DHCP-Server hat (meistens einen

• Wenn Sie einen DHCP-Server in Ihrem Netzwerk haben, wählen Sie die Option ‚DHCP IP’.

• Der Einrichtungsassistent fordert Sie auf, die Auswahl zu bestätigen. Wählen Sie ‚OK’, um fortzufahren.

• Wenn Sie hingegen eine statische IP-Adresse verwenden möchten, wählen Sie ‚FIX IP [Feste IP]’.

• Der Einrichtungsassistent zeigt Ihnen die Felder an, in denen Sie eine statische IP-Adresse eingeben

können. Geben Sie die IP-Adresse, Subnetzmaske, das Standardgateway und den DNS-Server mithilfe der

Navigationstasten (15

) und der Ziffertasten 0-9 (6) ein.

• Wenn die eingegebenen Werte korrekt sind, drücken Sie die ‚Enter’-Taste (26) auf der Fernbedienung.

• Der Einrichtungsassistent fordert Sie auf, die Auswahl zu bestätigen. Wählen Sie ‚OK’, um fortzufahren.

Wenn Ihr Media Giant nicht mit einem Netzwerk verbunden ist, wählen Sie ‚Cancel [Abbrechen]’, um

diesen Schritt zu überspringen und mit der Konfiguration fortzufahren.

Über die Option ‚Set Time [Zeit-Einstellung]’ können Sie die korrekte Zeit und das korrekte Datum in der

Konfiguration des Media Giants einstellen.

• Um Uhrzeit und Datum manuell einzustellen, wählen Sie ‚Manual [Manuell]’.

• Geben Sie Jahr, Monat, Tag, Stunde, Minuten und Sekunden mithilfe der Navigationstasten (15) und der

) ein. Wenn Sie mit der Eingabe fertig sind, drücken Sie die ‚Enter’-Taste (26) auf der

• Der Einrichtungsassistent fordert Sie auf, die Auswahl zu bestätigen. Wählen Sie ‚OK’, um fortzufahren.

• Wenn Sie eine aktive Internetverbindung haben und der Media Giant an Ihr Netzwerk angeschlossen ist,

können Sie die Option ‚Auto (Via Network) [Automatisch (Über Netzwerk)]’ wählen.

• Der Einrichtungsassistent zeigt die zu konfigurierenden Felder der automatischen Zeitkonfiguration an.

Sie können den Standard-NTP-Server beibehalten. Wenn Sie jedoch einen anderen NTP-Server

verwenden möchten, drücken Sie die ‚Enter’-Taste (26

) im NTP-Server-Feld, um den Wert zu ändern.

• Stellen Sie die korrekte Zeitzone Ihres Landes ein.

• Stellen Sie ‚Daylight Savings Correction [Korrektur Sommerzeit]’ auf ‚Disable [Deaktivieren]’ oder

‚Enable [Aktivieren]’, je nachdem, ob in Ihrem Land Sommerzeit angewendet wird oder nicht. Wenn

die eingegebenen Werte korrekt sind, drücken Sie die ‚Enter’-Taste (26

) auf der Fernbedienung.

• Der Einrichtungsassistent fordert Sie auf, die Auswahl zu bestätigen. Wählen Sie ‚OK’, um fortzufahren.

Damit ist der Einrichtungsassistent fertig gestellt und die Grundkonfiguration des Media Giants

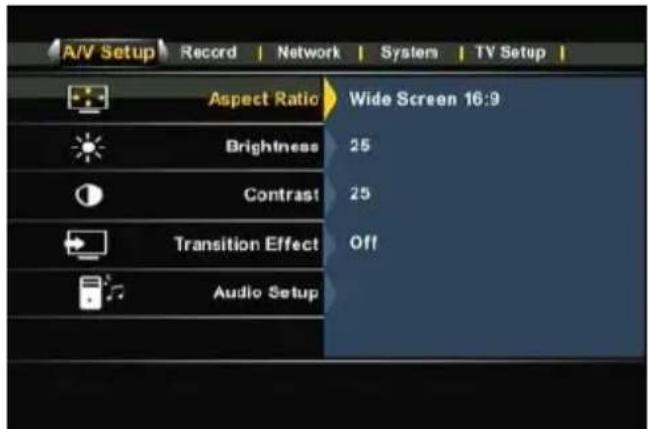

Weitere Konfigurationseinstellungen können Sie über die Option ‚Setup [Einstellungen]' im

Hauptmenü vornehmen. Das Einstellungsmenü ist in Kapitel 13 erklärt.

Hinweis: Wenn Sie den Einrichtungsassistenten erneut starten möchten, nachdem Sie die Konfiguration

abgeschlossen haben, wählten Sie ‚Setup [Einstellungen]’ im Hauptmenü und dann die Option

‚Restore Default [Standardwerte wiederherstellen]’. Daraufhin setzt der Media Giant die

vorgenommenen Einstellungen zurück und startet den Einrichtungsassistenten erneut.

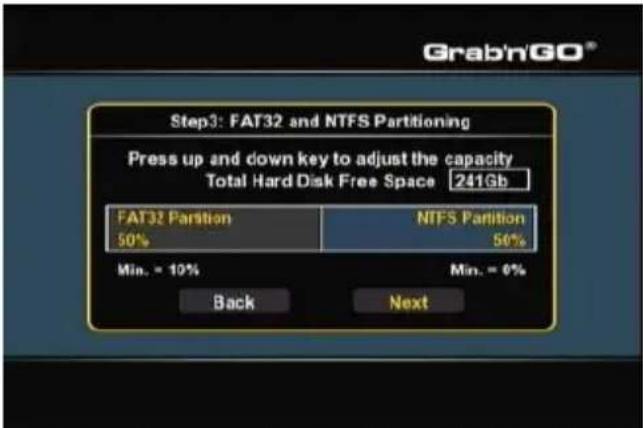

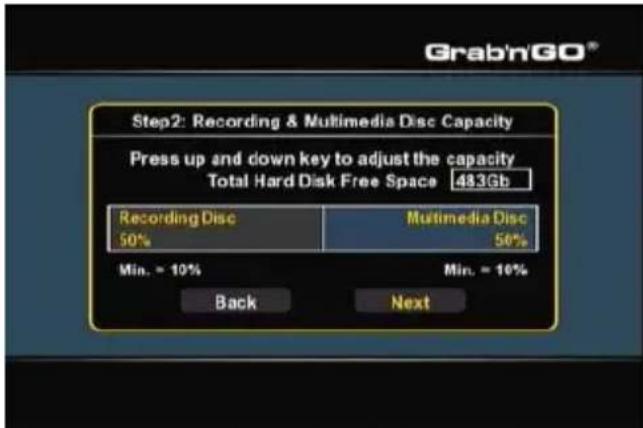

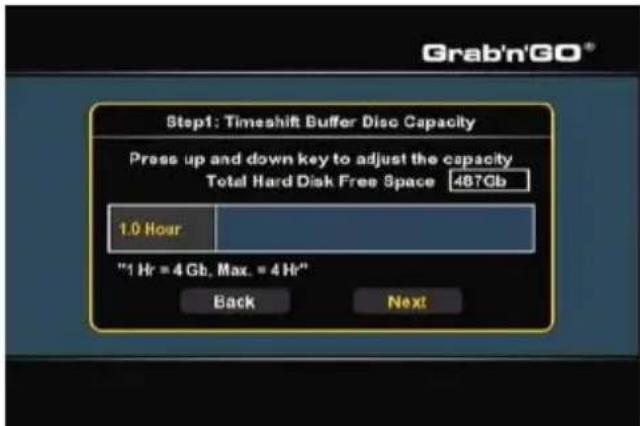

Hinweis: Wenn Sie einen Media Giant ohne vorformatierte Festplatte erworben haben, zeigt der Media

Giant den ‚Format Wizard [Formatierungsassistenten]’ an, nach dem die Konfiguration mit

dem Einrichtungsassistenten fertig gestellt ist. Dieser ‚Format Wizard

[Formatierungsassistent]’ ist im Kapitel 15 dieses Handbuchs beschrieben.DEUTSCH

Über das Hauptmenü können Sie verschiedene Funktionen des Media Giants auswählen.

Wenn das Hauptmenü nicht angezeigt wird, können Sie es über die ‚Menu’-Taste (40) auf der

Fernbedienung aufrufen.

Im Hauptmenü sind die folgenden Optionen verfügbar:

Wiedergabe von gespeicherten Mediendateien

[Medien durchsuchen]

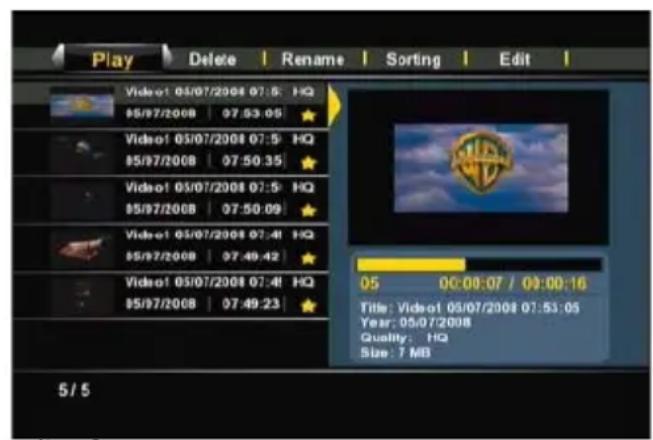

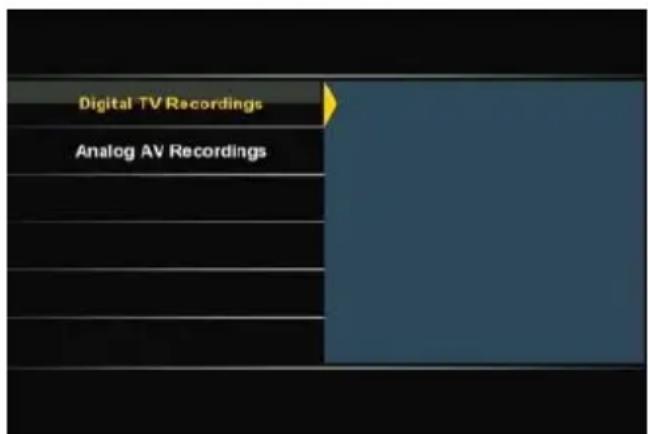

Playback Recordings Wiedergabe und Bearbeitung Ihrer Aufzeichnungen

Wiedergabe von Aufzeichnungen]

TV Tuner/AV Input Live-TV & Live-AV anschauen

[TV-Tuner/AV-Eingang]

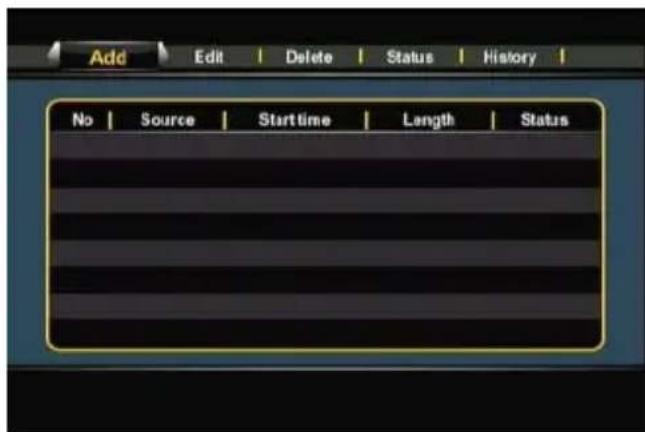

Scheduled Recording Konfiguration programmierter Aufzeichnungen

Programmierte Aufzeichnung]

Setup Konfiguration des Media Giants

Oben aufgeführte Optionen werden in den folgenden Kapiteln dieses Handbuchs beschrieben.DEUTSCH

9. Browse Media [Medien durchsuchen]

Wenn Sie im Hauptmenü die Option ‚Browse Media [Medien durchsuchen]’ gewählt haben, zeigt der

Media Giant den Medien-Browser auf Ihrem Bildschirm an:

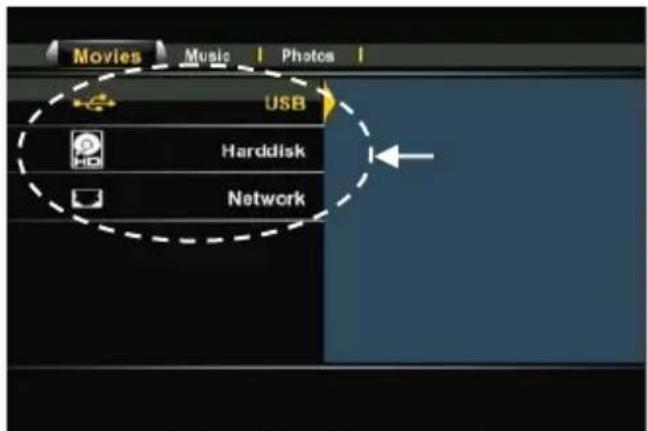

[ Auswahl des Speicherorts ] [ Modusauswahl: Filme, Musik, Fotos ]

Über den Medien—Browser können Sie das Speichergerät wählen, von dem Sie Ihre Mediendateien

wiedergeben möchten:

USB Wiedergabe von Medien von einem angeschlossenen USB-Gerät (über den

Harddisk [Festplatte]

Wiedergabe von Medien von der integrierten Festplatte des Media Giants

Network [Netzwerk] Wiedergabe von Medien von freigegebenen Samba- / anderen

Netzwerkspeicherorten in Ihrer Netzwerkumgebung

Um ein USB-Gerät oder die integrierte Festplatte zu durchsuchen, wählen Sie die Option ‚USB’ oder

‚Harddisk [Festplatte]’ aus der Speicherortliste.

Um Ihr Netzwerk zu durchsuchen und Medien von freigegebenen Netzwerkspeicherorten wiederzugeben,

wählen Sie aus der Speicherortliste die Option ‚Network [Netzwerk]’.

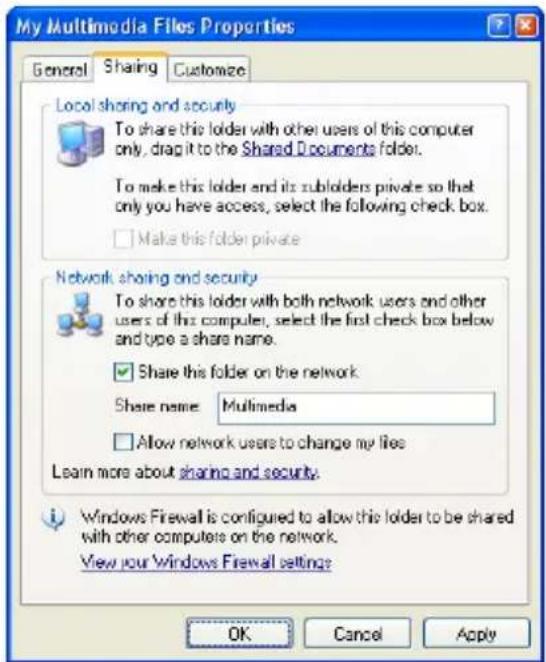

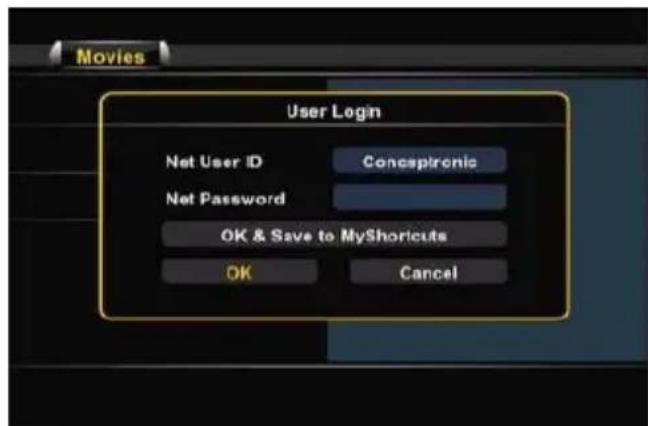

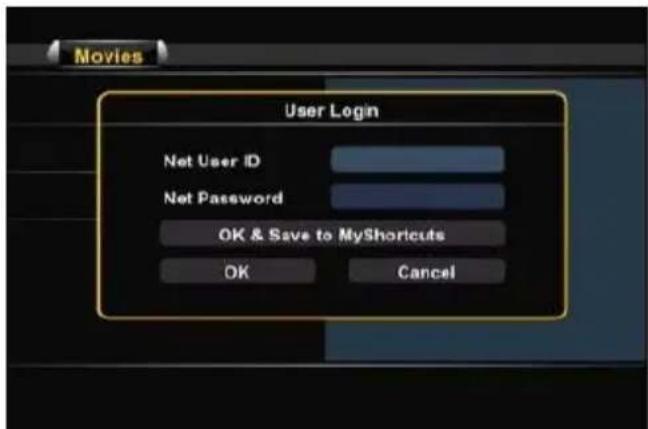

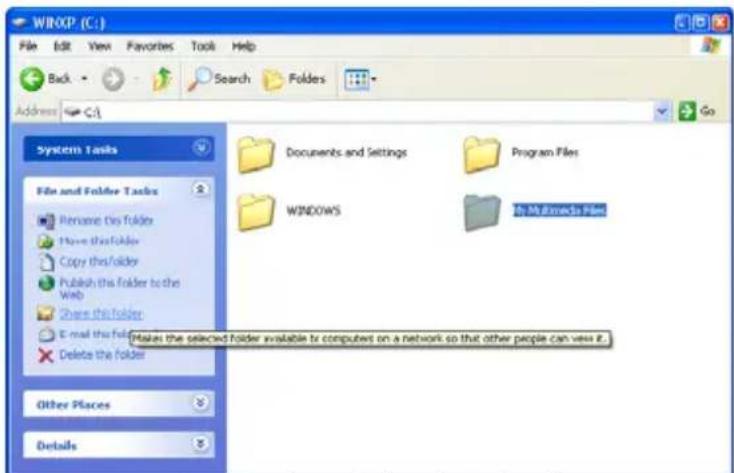

Hinweis: Um die freigegebenen Netzwerkspeicherorte zu durchsuchen, stellen Sie sicher, dass Sie die

Netzwerkfreigabe korrekt eingestellt haben. Weitere Informationen über die Netzwerkfreigabe

und das Durchsuchen von freigegebenen Netzwerkspeicherorten finden Sie in Kapitel 17.

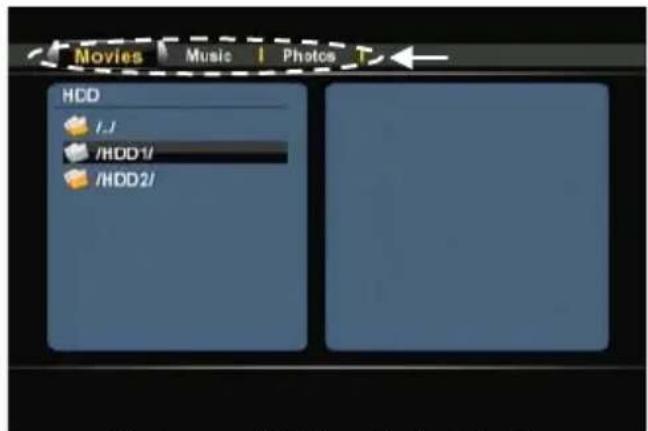

Wenn ein Speicherort ausgewählt wird, können Sie mit der rechten und linken Navigationstaste auf der

Fernbedienung zwischen den Modi ‚Movies [Filme]', ‚Music [Musik]' und ‚Photos [Fotos]' umschalten.

Nachdem Sie eine der drei Optionen gewählt haben, filtert der Media Giant automatisch den Inhalt des

Speicherorts, damit nur die entsprechenden Dateien angezeigt werden.

Zum Beispiel: Wenn Sie ‚Movies [Filme]’ gewählt haben, werden nur die Filmdateien auf Ihrem

Bildschirm angezeigt.

Im Medienbrowsermenü können Sie die folgenden Browseroptionen auf der Fernbedienung verwenden:

- Navigationstasten (15) Navigieren durch die Dateien und Ordner oder Ändern des

- Enter (26) Wiedergabe der gewählten Datei oder Öffnen des gewählten Ordners

- Return (14) Zurück zum vorherigen Ordner

- Copy (7) Öffnen des Kopiermenüs (wird in einem Unterkapitel dieses Kapitels erklärt)

- Play (18) Wiedergabe der gewählten Datei

- Next (31) Anzeige der nächsten Seite mit Dateien

- Previous (11) Anzeige der vorherigen Seite mit Dateien

- menu (40) Zurückkehren zum Hauptmenü

Sie können vom Medienbrowsermenü zum Hauptmenü zurückkehren, indem Sie die ‚Menu’-Taste (40

der Fernbedienung drücken.DEUTSCH

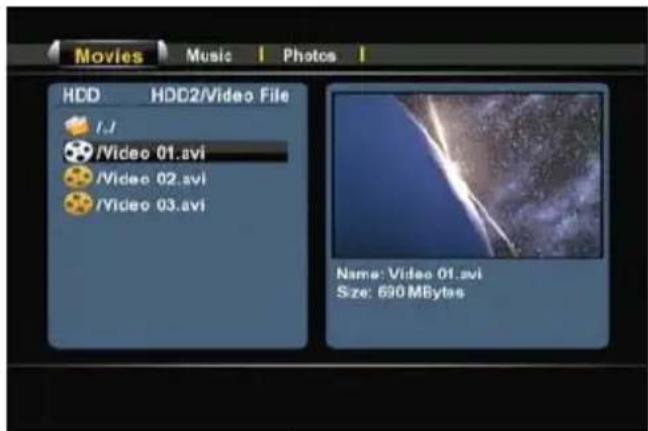

Wiedergabe von Filmen

Sie können auf der Festplatte des Geräts, einem USB-Speichergerät oder an einem Netzwerkspeicherort

gespeicherte Filme über den ‚Movies [Filme]’-Filter des Media Giants auf Ihrem Fernseher wiedergeben.

Wenn Sie den ‚Movies [Filme]’-Filter auswählen, zeigt der Media Giant nur die Filmdateien auf Ihrem

Bildschirm an. Alle anderen Dateien werden nicht angezeigt.

• Wählen Sie mithilfe der Navigationstasten (15) auf der Fernbedienung die Datei, die Sie wiedergeben

Nachdem Sie eine Filmdatei gewählt haben, zeigt der Medienbrowser eine Vorschau mit den Dateinamen

und Dateigrößen auf der rechten Seite des Bildschirms an.

• Drücken Sie die Taste ‚Enter’ (26

) oder ‚Play’ (18) auf der Fernbedienung, um die Wiedergabe der

gewählten Datei zu starten.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

- Pause (17) Pausieren oder Fortsetzen der Wiedergabe

- Slow (24) Zeitlupenwiedergabe

- Stop (23) Stoppen der Wiedergabe

- Rewind (10) Rücklauf der Wiedergabe

- Fast Forward (32) Schnellvorlauf der Wiedergabe

- Ins. Rep. (16) 10 Sekunden zurückspringen in der Wiedergabe

- CM. Skip (25) 30 Sekunden vorwärts springen in der Wiedergabe

- Goto (9) Zu einem bestimmten Punkt (Zeit) im Film gehen

- Repeat (8) Ändern der Wiederholungsoption der aktuellen Wiedergabe

- Info (27) Anzeige der Wiedergabedetails

- Zoom (5) Vergrößern / verkleinern

- Sub-t (37) Ändern des Untertitels (wenn verfügbar)

- Audio (4) Ändern der Audiospur (wenn verfügbar)

- Volume (12), (13) Einstellen der Lautstärke

- Mute (30) Stummschalten

Sie können vom Medienbrowsermenü zum Hauptmenü zurückkehren, indem Sie die ‚Menu’-Taste (40

der Fernbedienung drücken.DEUTSCH

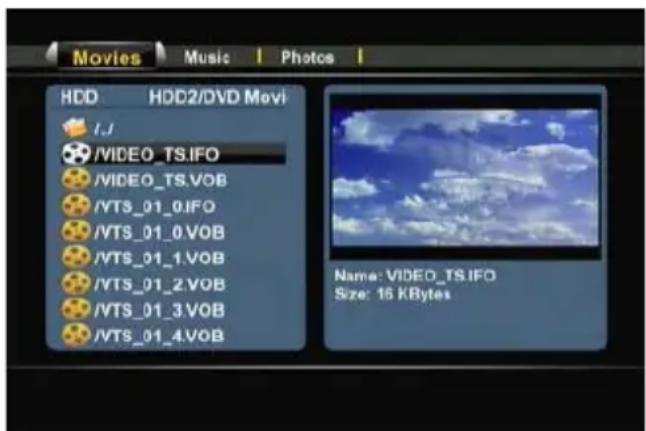

DVD-Wiedergabe-Funktion

Der Media Giant gibt DVDs von der Festplatte wie normale DVDs wieder. Sie können durch das DVD-Menü

navigieren, Untertitel wählen oder die Audiosprache ändern.

Der Media Giant unterstützt ausschließlich die Wiedergabe ungeschützter DVD-Kopien. CSS-

Schutz wird nicht unterstützt.

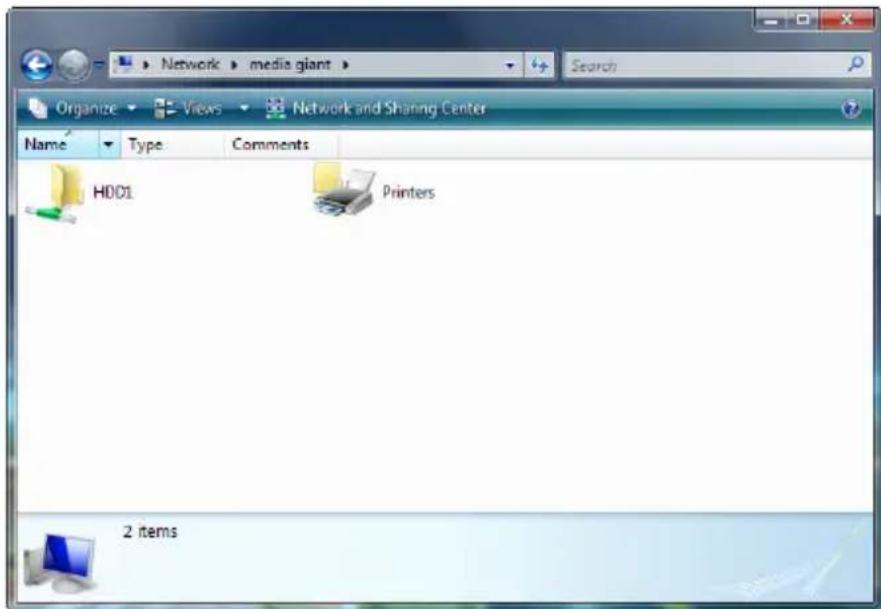

• Schließen Sie den Media Giant an Ihren Computer an (siehe Kapitel 13).

• Erstellen Sie auf der Media Giant-Festplatte einen Ordner mit dem Namen Ihres DVD-Films (zum Beispiel:

• Kopieren Sie die Dateien aus dem ‚VIDEO_TS'-Ordner in den auf dem Media Giant erstellten Ordner (zum

Beispiel: ‚Movie1’).

Nach dem Kopieren sollte die Struktur wie folgt aussehen:

- [Festplatte des Media Giants]

|-> Movie1 (mit allen DVD-Dateien)

• Trennen Sie den Media Giant von Ihrem Computer und schließen Sie ihn am Fernseher an.

• Wählen Sie mithilfe der Navigationstasten (15

) auf der Fernbedienung im Hauptmenü das Symbol

‚Browse Media [Medien durchsuchen]’ [1] und drücken Sie die Taste ‚Enter’ (26

Fernbedienung, um den Medienbrowser zu starten.

• Navigieren Sie mithilfe der Navigationstasten (15

) und der ‚Enter’-Taste (26) auf der Fernbedienung

zum Ordner auf der integrierten Festplatte, in dem die DVD gespeichert ist.

• Öffnen Sie den DVD-Ordner, den Sie auf der Festplatte erstellt haben.

• Wählen Sie die Datei ‚VIDEO_TS.IFO’ und drücken Sie die ‚Play’-Taste (18

) auf der Fernbedienung, um

die Wiedergabe der ausgewählten DVD zu starten.

Sie können auch ISO-Dateien direkt auf dem Media Giant wiedergeben, wenn diese in der NTFS-

Medienpartition gespeichert sind. Bei der Wiedergabe einer ISO-Datei einer DVD sind dieselben

Wiedergabefunktionen wie bei der Wiedergabe der IFO-Datei einer DVD anwendbar.DEUTSCH

Während der Wiedergabe der DVD können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung

- Pause (17) Pausieren oder Fortsetzen der Wiedergabe

- Slow (24) Zeitlupenwiedergabe

- Stop (23) Stoppen der Wiedergabe

- Navigationstasten (15) Navigieren durch das DVD-Menü

- Enter (26) Bestätigen der DVD-Menüauswahl

- Rewind (10) Schnellrücklauf

- Fast Forward (32) Schnellvorlauf

- Previous (11) Vorheriges Kapitel

- Next (31) Nächstes Kapitel

- Ins. Rep. (16) 10 Sekunden zurückspringen in der Wiedergabe

- CM. Skip (25) 30 Sekunden vorwärts springen in der Wiedergabe

- Goto (7) Zu einem bestimmten Punkt (Zeit) im Film gehen

- Repeat (8) Ändern der Wiederholungsoption der aktuellen Wiedergabe

- Info (27) Anzeige der Wiedergabedetails

- Zoom (5) Vergrößern / verkleinern

- Angle (36) Ändern des DVD-Angles (wenn die DVD mehrere Angles enthält)

- Volume (12), (13) Einstellen der Lautstärke

- Mute (30) Stummschalten

- Sub-t (37) Ändern oder Deaktivieren der Untertitel einer DVD

- Audio (4) Ändern der Audiospur der DVD (wenn eine DVD mehrere Audiospuren

Sie können vom Medienbrowsermenü zum Hauptmenü zurückkehren, indem Sie die ‚Menu’-Taste (40

der Fernbedienung drücken.

Wiedergabe von Untertiteln

Der Media Giant kann Untertitel von AVI-Videodateien wiedergeben.

Um AVI-Dateien mit Untertiteln wiederzugeben, müssen Sie der Untertiteldatei denselben Namen geben

wie der AVI-Datei. Zum Beispiel:

Name der Filmdatei: My_Movie_With_Sub.AVI Name der Untertiteldatei: My_Movie_With_Sub.SRT

• Wählen Sie mithilfe der Navigationstasten auf der Fernbedienung die Datei, die Sie wiedergeben

• Drücken Sie die Taste ‚Enter’ (26

) oder ‚Play’ (18) auf der Fernbedienung, um die Wiedergabe der

gewählten Datei zu starten.

Daraufhin wird die Wiedergabe der AVI-Datei mit der entsprechenden Untertiteldatei gestartet.

Um während der Wiedergabe die Untertitel zu deaktivieren/aktivieren, muss die ‚Sub-t’-Taste (37

Fernbedienung gedrückt werden.

Sie können vom Medienbrowsermenü zum Hauptmenü zurückkehren, indem Sie die ‚Menu’-Taste (40

der Fernbedienung drücken.DEUTSCH

Wiedergabe von Musik

Sie können auf der Festplatte des Geräts, einem USB-Speichergerät oder an einem Netzwerkspeicherort

gespeicherte Musikdateien über den ‚Music [Musik]’-Filter des Media Giants auf Ihrem Fernseher

Wenn Sie den ‚Music [Musik]’-Filter auswählen, zeigt der Media Giant nur die Musikdateien auf Ihrem

Bildschirm an. Alle anderen Dateien werden nicht angezeigt.

• Wählen Sie mithilfe der Navigationstasten (15

) auf der Fernbedienung die Datei, die Sie wiedergeben

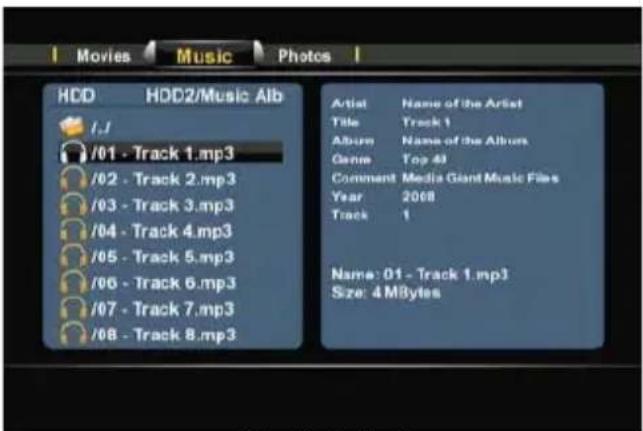

Nachdem Sie eine Musikdatei gewählt haben, zeigt der Medienbrowser die ID3-Tag-Informationen (wenn

verfügbar) mit den Dateinamen und Dateigrößen auf der rechten Seite des Bildschirms an.

• Drücken Sie die Taste ‚Enter’ (26

) oder ‚Play’ (18) auf der Fernbedienung, um die Wiedergabe der

gewählten Datei zu starten.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

- Pause (17) Pausieren oder Fortsetzen der Wiedergabe

- Stop (23) Stoppen der Wiedergabe

- Rewind (10) Rücklauf der Wiedergabe

- Fast Forward (32) Schnellvorlauf der Wiedergabe

- Repeat (8) Ändern der Wiederholungsoption der aktuellen Datei/des aktuellen

- Info (27) Anzeige der Wiedergabedetails

- Volume (12), (13) Einstellen der Lautstärke

- Mute (30) Stummschalten

Sie können vom Medienbrowsermenü zum Hauptmenü zurückkehren, indem Sie die ‚Menu’-Taste (40

der Fernbedienung drücken.DEUTSCH

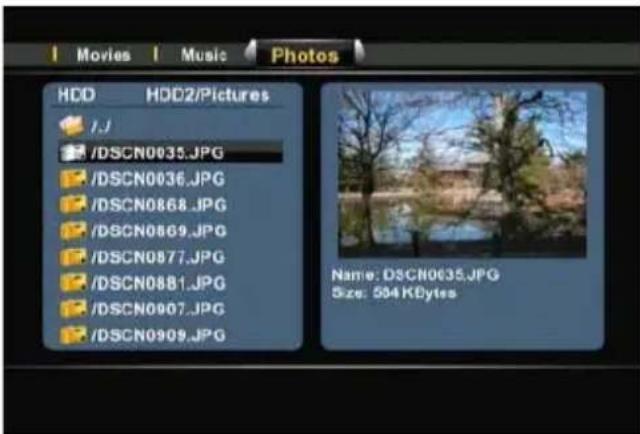

Wiedergabe von Fotos & Bildern

Sie können auf der Festplatte des Geräts, einem USB-Speichergerät oder an einem Netzwerkspeicherort

gespeicherte Fotos und Bilder über den ‚Photos [Fotos]’-Filter des Media Giants auf Ihrem Fernseher

Wenn Sie den ‚Photos [Fotos]’-Filter auswählen, zeigt der Media Giant nur die Bilddateien auf Ihrem

Bildschirm an. Alle anderen Dateien werden nicht angezeigt.

• Wählen Sie mithilfe der Navigationstasten (15

) auf der Fernbedienung die Datei, die Sie wiedergeben

Nachdem Sie eine Bilddatei gewählt haben, zeigt der Medienbrowser eine kleine Vorschau mit den

Dateinamen und Dateigrößen auf der rechten Seite des Bildschirms an.

• Drücken Sie die Taste ‚Enter’ (26

) oder ‚Play’ (18) auf der Fernbedienung, um die Wiedergabe der

gewählten Datei zu starten.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

- Pause (17) Pausieren oder Fortsetzen der Diashow

- Stop (23) Stoppen der Diashow

- Navigationstasten (15) Drehen des angezeigten Fotos

- Previous (11) Wiedergabe der vorherigen Datei im aktuellen Ordner

- Next (31) Wiedergabe der nächsten Datei im aktuellen Ordner

- Repeat (8) Ändern der Wiederholungsoption der aktuellen Datei/des aktuellen

- Info (27) Anzeige der Diashowdetails

- Zoom (5) Vergrößern / verkleinern

Sie können vom Medienbrowsermenü zum Hauptmenü zurückkehren, indem Sie die ‚Menu’-Taste (40

der Fernbedienung drücken.

Das Einstellungsmenü enthält eine Option für das Ändern des Übergangsmodus während Diashows.

Siehe dazu Kapitel 13 –‚Übergangseffekt’.DEUTSCH

Wenn Sie Dateien von einem Speicherort auf einen anderen kopieren möchten (zum Beispiel von einem

USB-Gerät auf die integrierte Festplatte), können Sie dies mithilfe des Kopiermodus des Media Giants tun.

Für den Zugriff auf den Kopiermodus müssen Sie die ‚Copy [Kopier]’-Taste (7

) auf der Fernbedienung

drücken, wenn Sie sich im Medienbrowser befinden. Daraufhin wird das Kopiermenü auf Ihrem Bildschirm

[ Kopier-Menü ] [ Kopier-Menü – Kopier-Assistent ]

Sie können ‚USB’, ‚Harddisk [Festplatte]’ oder ‚Network [Netzwerk]’ als Quelle auswählen. Die

verfügbaren Speicherorte sind ‚USB’, ‚Harddisk [Festplatte]’ oder ‚Recycle [Papierkorb]’ (wenn Dateien

gelöscht werden sollen).

Wählen Sie zuerst die Quelle mithilfe der Auf- und Abwärtsnavigationstasten (15

) auf der Fernbedienung.

Nachdem Sie die korrekte Quelle ausgewählt haben, drücken Sie die rechte Navigationstaste (15

wählen Sie mithilfe der Auf- und Abwärtsnavigationstasten (15

Sie erkennen am hervorgehobenen Rand, ob der Abschnitt Quelle oder der Abschnitt Speicherort

des Kopier-Menüs aktiv ist.

Von ‚USB’ auf ‚USB’ oder von ‚Harddisk [Festplatte]’ auf ‚Harddisk [Festplatte]’ kann nicht

• Wenn Sie die Quelle und den Speicherort korrekt gewählt haben, drücken Sie die ‚Enter’-Taste (26

der Fernbedienung, um den Kopier-Assistenten fortzusetzen.

• Navigieren Sie durch die Quelle zu der Datei oder dem Ordner, die/den Sie kopieren möchten. Sie

können mithilfe der Navigationstasten (15

) und der ‚Enter’-Taste (26) auf der Fernbedienung durch die

• Markieren Sie die Dateien oder Ordner, die Sie kopieren möchten, mithilfe der ‚Play'-Taste (18) auf der

Fernbedienung. Die markierten Dateien oder Ordner werden mit einem Markiersymbol hinter dem

• Sobald die Quelldateien oder –ordner markiert sind, drücken Sie die rechte Navigationstaste (15

Fernbedienung, um zum Abschnitt Speicherort zu wechseln.

Die NTFS-Medienpartition des Media Giants kann nicht als Speicherort ausgewählt werden, da

auf die NTFS-Medianpartition nicht geschrieben werden kann.

• Navigieren Sie zum Speicherort, an dem Sie die Dateien/Ordner speichern möchten. Sie können mithilfe

der Navigationstasten (15

) und der ‚Enter’-Taste (26) auf der Fernbedienung durch die Ordner

• Sobald Sie den korrekten Speicherort gefunden haben, drücken Sie die rechte Navigationstaste (15) auf

der Fernbedienung, um den Kopierprozess zu starten.DEUTSCH

• Der Kopier-Assistent fordert Sie auf, das Starten des Kopierprozesses zu bestätigen. Drücken Sie ‚OK',

um den Kopierprozess zu starten.

[ Bestätigung des Kopierprozesses ] [ Kopierprozess läuft ]

Sie werden mit einer Meldung auf Ihrem Bildschirm über das Fertigstellen des Kopierprozesses informiert.

Sie können auch Dateien über das Kopier-Menü löschen.

Wenn Sie Dateien löschen möchten, wählen Sie ‚Recycle [Papierkorb]’ als Speicherort.

Markieren Sie die Dateien oder Ordner, die Sie löschen möchten, und drücken Sie die rechte

Navigationstaste (15

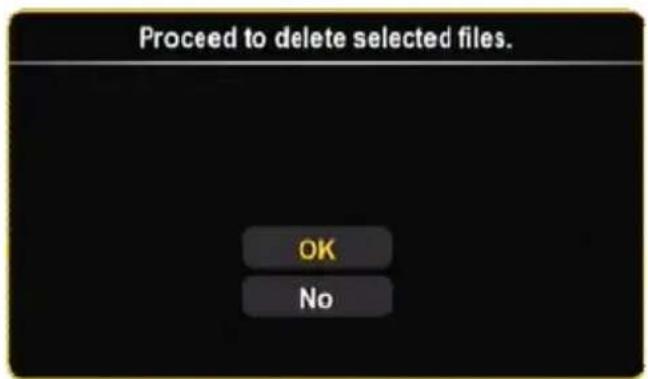

) auf der Fernbedienung. Es erscheint ein Fenster, in dem Sie zur Bestätigung des

Löschens der ausgewählten Dateien oder Ordner aufgefordert werden.

Wählen Sie ‚OK’, um die ausgewählten Dateien oder Ordner zu löschen.

[ Kopier-Menü – Lösch-Assistent ] [ Bestätigung des Löschens ]DEUTSCH

10. Playback Recordings [Wiedergabe von Aufzeichnungen]

Wenn Sie die Option ‚Playback Recordings [Wiedergabe von Aufzeichnungen]’ im Hauptmenü gewählt

haben, werden Sie vom Media Giant aufgefordert, zwischen ‚Digital’ und ‚Analog’ zu wählen.

• Wenn Sie ‚Digital’ auswählen, zeigt der Media Giant die Aufzeichnungen an, die über den digitalen (DVB-

T)-Tuner des Media Giants gemacht wurden.

• Wenn Sie ‚Analog’ auswählen, zeigt der Media Giant alle Aufzeichnungen an, die über die analogen

Eingänge des Media Giants gemacht wurden (Composite-Eingang, Component-Eingang, FireWire-

Nachdem Sie entweder ‚Digital’ oder ‚Analog’ ausgewählt haben, zeigt der Media Giant die

Aufzeichnungsliste der gewählten Option auf Ihrem Bildschirm an:

[ Aufzeichnung auswählen ] [ Aufzeichnungsliste ]

Jedes Video ist mit einem Minibild (erstes Bild der Aufzeichnung), dem Namen, der Zeit und dem Datum

sowie der Aufzeichnungsqualität angezeigt.

Ein gelber Stern hinter einer Aufzeichnung bedeutet, dass diese neu ist und noch nicht angeschaut wurde.

Sobald Sie sich die Aufzeichnung angeschaut haben, verschwindet der gelbe Stern.

Sie können mithilfe der Auf- und Abwärtsnavigationstasten (15

) auf der Fernbedienung durch Ihre

Aufzeichnungen navigieren und die Aufzeichnungen wiedergeben, indem Sie die ‚Enter’-Taste (26

) auf der Fernbedienung drücken, nachdem Sie eine Aufzeichnung ausgewählt haben.

Während der Wiedergabe können Sie die folgenden Wiedergabeoptionen auf der Fernbedienung verwenden:

- Pause (17) Pausieren oder Fortsetzen der Wiedergabe

- Slow (24) Zeitlupenwiedergabe

- Stop (23) Stoppen der Wiedergabe.

- Rewind (10) Rücklauf der Wiedergabe.

- Fast Forward (32) Schnellvorlauf der Wiedergabe.

- Ins. Rep. (16) 10 Sekunden zurückspringen in der Wiedergabe

- CM. Skip (25) 30 Sekunden vorwärtsspringen in der Wiedergabe

- Previous (11) Wiedergabe des vorherigen Kapitels oder der vorherigen Aufzeichnung

- Next (31) Wiedergabe des nächsten Kapitels oder der nächsten Aufzeichnung

- Repeat (8) Ändern der Wiederholungsoption der aktuellen Wiedergabe

- Info (27) Anzeige der Wiedergabedetails.

- Goto (9) Zu einem bestimmten Punkt (Zeit) im Film gehen

- Zoom (5) Vergrößern / verkleinern

- Audio (4) Ändern der Audiospur (wenn verfügbar)

- Lautstärke (12), (13) Einstellen der Lautstärke

- Mute (30) StummschaltenDEUTSCH

Sie können mithilfe der linken und rechten Navigationstasten (15

) auf der Fernbedienung durch die

Optionen in der oberen Menüleiste der Aufzeichnungsliste navigieren und verschiedene Funktionen

Wiedergabe Ihrer Aufzeichnungen

Delete [Löschen] Löschen Ihrer Aufzeichnungen

Rename [Umbenennen] Umbenennen Ihrer Aufzeichnungen

Sorting [Sortieren] Ändern der Art, wie Ihre Aufzeichnungen sortiert werden

Edit [Bearbeiten] Bearbeiten Ihrer Aufzeichnungen (wird im nächsten Unterkapitel erklärt)

Erklärungen zum Menü ‚Edit [Bearbeiten]’

Digitale Aufzeichnungen können vom Media Giant nicht bearbeitet werden. Aus diesem Grund

sind im Menü Bearbeiten verschiedene Optionen nicht verfügbar, wenn Sie unter ‚Playback

Recordings [Wiedergabe von Aufzeichnungen] ‚Digital’ ausgewählt haben.

Der Media Giant lässt nur dann den Zugriff auf die Option ‚Copy to FAT32 partition [Kopieren

auf FAT32-Partition]’ im Bearbeitungsmenü zu, wenn Sie unter ‚Playback Recordings

[Wiedergabe von Aufzeichnungen]’ ‚Digital’ ausgewählt haben.

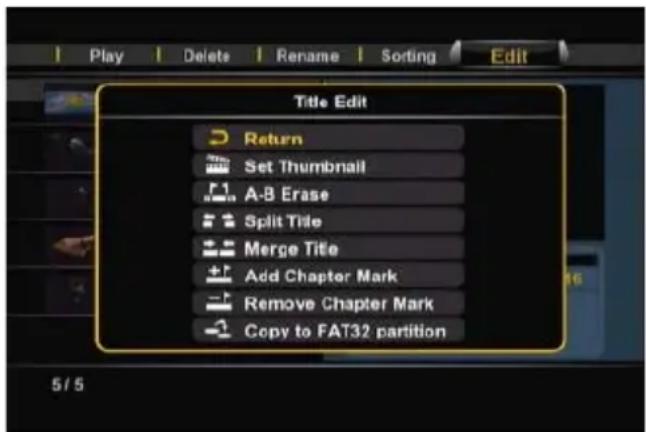

Im Menü ‚Edit [Bearbeiten]’ stehen Ihnen verschiedene Möglichkeiten für die Änderung Ihrer

Aufzeichnungen zur Verfügung. Dies sind:

[ Aufzeichnungen – Menü Bearbeiten ]

[Minibild einstellen] Über die Option ‚Set Thumbnail [Minibild einstellen]’ können Sie

Ihre Filme wiedergeben und Ihr jeweiliges Lieblingsbild als Minibild

für Ihre Aufzeichnung auswählen.

- A-B Erase [A-B löschen] Über die Option ‚A-B Erase [A-B löschen]’ können Sie einen Teil

Ihres Films markieren (zum Beispiel eine Werbung) und diesen aus

Ihrer Aufzeichnung löschen.

- Split Title [Titel aufteilen] Über die Option ‚Split Title [Titel aufteilen]’ können Sie eine

Aufzeichnung in zwei Teile teilen (zum Beispiel wenn Sie zwei

Sendungen in einem programmierten Aufzeichnungsvorgang

aufgezeichnet haben).

- Merge Title [Titel zusammenführen] Über die Option ‘Merge Title [Titel zusammenführen]’

können Sie zwei Aufzeichnungen in einer Aufzeichnung

Add Chapter Mark [Kapitelmarkierung hinzufügen] Über die Option ‚Add Chapter Mark

[Kapitelmarkierung hinzufügen]’ können Sie Ihren Aufzeichnungen

Kapitelmarkierungen hinzufügen. Damit können Sie auf einfache

Weise zu einem bestimmten Teil in der Aufzeichnung springen.

Hinweis: Sie können auch die Option ‘Auto Chapter [Automatische Kapitel[’ im Einstellungsmenü

aktivieren. Damit werden Ihren Aufzeichnungen automatisch Kapitelmarkierungen hinzugefügt.DEUTSCH

- Remove Chapter Mark [Kapitelmarkierung entfernen] Über die Option ‚Remove Chapter Mark

[Kapitelmarkierung entfernen]’ können Sie Kapitelmarkierungen

von Ihren Aufzeichnungen entfernen. Diese Option kann nützlich

sein, wenn Sie den Media Giant so konfiguriert haben, dass er

automatisch Kapitelmarkierungen erstellt, Sie diese jedoch aus

einer Aufzeichnung entfernen möchten.

- Copy to FAT32 partition [Kopieren auf FAT32-Partition] Über die Option ‚Copy to FAT32 Partition

[Kopieren auf FAT32-Partition]’ können Sie Aufzeichnungen von

der Aufzeichnungspartition in den ‚REC’-Ordner auf der

Medienpartition des Media Giants kopieren.

Aufzeichnung auf die FAT32-Partition kopiert wird, können Sie

diese auf Ihrem Computer wiedergeben, kopieren oder bearbeiten,

wenn der Media Giant über USB angeschlossen ist, oder Sie können

diese auf einen UPnP A/V-Client (wie beispielsweise den

Conceptronic C54WMP oder den Conceptronic CFULLHDMA) über

das Netzwerk streamen.

Hinweis: Weitere Informationen über die UPnP A/V-Server-Funktion des Media Giants finden Sie in

11. TV Tuner/AV Input [TV-Tuner/AV-Eingang]

Über die Option ‚TV Tuner / AV Input [TV-Tuner / AV-Eingang]’ im Hauptmenü können Sie vom digitalen

(DVB-T)-TV-Tuner oder von der AV-Eingangsquelle des Media Giants fernsehen und Sendungen aufzeichnen.

Tipp: Sie können aus einem beliebigen Menü im Media Giant schnell auf den Live-TV-Bildschirm

zugreifen, indem Sie die ‚Live-TV’-Taste (38

) auf der Fernbedienung drücken.

Wenn Sie die Option ‚TV Tuner / AV Input [TV-Tuner / AV-Eingang]’ wählen, zeigt der Media Giant das

Live-TV-Bild vom TV-Tuner an. Während Sie Live-TV schauen, können Sie die Kanäle durch Drücken der

Tasten ‚Channel +’ (29

) oder ‚Channel -’ (28) auf der Fernbedienung ändern.

Über die ‚Source’-Taste (2

) auf der Fernbedienung können Sie zwischen dem TV-Tuner, Composite-Eingang

und Component-Eingang umschalten. Kurz nach dem Umschalten wird die Quelle in der rechten oberen

Ecke des Bildschirms angezeigt.

Der Media Giant unterstützt Time-Shifting. Wenn Sie die Time-Shifting-Funktion aktivieren, können Sie

Live-TV oder Live-Audio/-Video durch Aufzeichnung des aktuellen Kanals/Eingangs ‚pausieren’.

Drücken Sie die Taste ‚Timeshift’ (22

) auf der Fernbedienung, um die Time-Shifting-Funktion zu

Sobald die Time-Shifting-Funktion initialisiert ist, wird das Live-TV oder Live-A/V ‚pausiert’ und das Gerät

zeichnet den Kanal im Hintergrund auf.

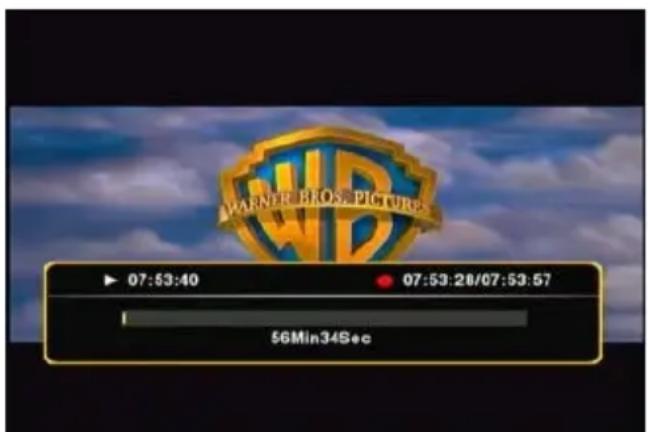

[ Initialisieren von Time-Shifting ] [ Time-Shifting aktiv ]

Wenn die Time-Shifting-Funktion aktiviert ist, zeigt der Fortschrittsbalken auf dem Bildschirm

die Höchstpufferzeit für das Time-Shifting. Wenn Sie diese Pufferzeit ändern möchten

(verkürzen oder verlängern), müssen Sie die Festplatte des Media Giants neu formatieren, um

die Größe der Time-Shifting-Pufferpartition zu verändern. Detaillierte Informationen über das

Formatieren finden Sie in Kapitel 15.

Während dem Time-Shifting können Sie die folgenden Tasten auf der Fernbedienung verwenden:

- Play (18) Wiedergabe des Time-Shifting-Puffers

- Pause (17) Pausieren oder Fortsetzen der Wiedergabe

- Slow (24) Zeitlupenwiedergabe

- Stop (23) Stoppen der Wiedergabe

- Rewind (10) Rücklauf der Wiedergabe

- Fast Forward (32) Schnellvorlauf der Wiedergabe

- Ins. Rep. (16) 10 Sekunden zurückspringen in der Wiedergabe

- CM. Skip (25) 30 Sekunden vorwärts springen in der Wiedergabe

- Info (27) Time-Shifting-Puffer-Informationen anzeigen oder ausblenden

- Volume (12), (13) Einstellen der Lautstärke

- Mute (30) StummschaltenDEUTSCH

Permanentes Time-Shifting

Im Einstellungsmenü des Media Giants können Sie ‚Permanent Timeshifting [Permanentes Time-Shifting]'

aktivieren. Wenn diese Funktion aktiviert ist, ist die Time-Shifting-Funktion immer aktiviert und Sie können

die Wiedergabe sofort pausieren oder oben aufgeführte Tasten auf der Fernbedienung zum ‚Springen’ in

Ihrem Time-Shifting-Puffer verwenden.

Während Sie über das Gerät Live-TV oder Live-A/V schauen, können Sie die Aufzeichnung des aktuellen

Kanals durch Drücken der Taste ‚Rec’ (19

) auf der Fernbedienung starten. Das Gerät zeichnet so lange auf,

bis die ‚Stop'-Taste (23

) auf der Fernbedienung gedrückt wird.

Während der Aufzeichnung leuchtet die ‚REC’-LED-Anzeige auf der Frontblende.

Das Gerät erkennt Kopierschutz auf der angeschlossenen Quelle, zum Beispiel MacroVision-

Schutz auf DVDs. Wenn auf der angeschlossenen Quelle ein Kopierschutz besteht, zeichnet das

Gerät nicht auf und zeigt eine Warnmeldung, wenn die Aufzeichnungstaste gedrückt wird.

Der Media Giant zeichnet standardmäßig in HQ (Hochqualität) auf. Sie können die

Aufzeichnungsqualität im Einstellungsmenü ändern.

Während der Aufzeichnung können Sie den aktuellen Kanal nicht ändern.

Wenn Sie während einer Aufzeichnung die Taste ‚Rec’ (19

) drücken, wird die Aufzeichnungszeit auf 30

Minuten ab dem Zeitpunkt, an dem Sie die Taste ‚Rec’ gedrückt haben, eingestellt.

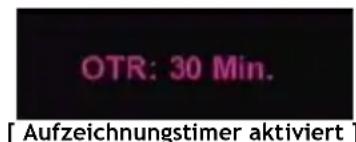

Die Meldung ‚OTR: 30 Min.’ wird auf Ihrem Bildschirm angezeigt.

[ Normale Aufzeichnung ] [ Aufzeichnungstimer aktiviert ]

Bei jedem erneuten Drücken der ‚Rec’-Taste (19

) erhöht sich die Zeit um 30 Minuten bis zu maximal 240

Minuten. Das Gerät zeichnet weiter auf, bis die Aufzeichnungszeit abgelaufen ist oder die Taste ‚Stop’ (23

auf der Fernbedienung gedrückt wird.

Digital-Radio [Digitales Radio]

Der Media Giant unterstützt auch digitales Radio, das über das digitale (DVB-T)-Signal gesendet wird.

Sie können über die Lautsprecher Ihres Fernsehers oder über den an den Media Giant angeschlossenen

Empfänger digitale Radiosender hören.

Für das Hören digitaler Radiosender:

Wenn Sie die Digital-Tuner-Funktion verwenden, können Sie auch Digital-Radiokanäle hören.

• Wählen Sie die Option ‚TV Tuner / AV Input [TV-Tuner / AV-Eingang]’ im Hauptmenü des Media Giants

Daraufhin zeigt der Media Giant das Live-TV-Bild des TV-Tuners an.

• Drücken Sie die Taste ‚Live-TV’ (38

) auf der Fernbedienung, um in den Digital-Radio-Modus

Damit wird die digitale Radiofunktion aktiviert.

• Für die Auswahl eines digitalen Radiosenders können Sie die Tasten ‚Channel +’ (29

• Um wieder in den Digital-TV-Modus zurückzukehren, müssen Sie erneut die Taste ‚Live-TV’ (38

Fernbedienung drücken.DEUTSCH

EPG (Elektronische Programmzeitschrift)

Der digitale (DVB-T)-Tuner des Media Giants fügt die EPG (elektronische Programmzeitschrift) den

Funktionen des Media Giants hinzu.

Sie können auf die elektronische Programmzeitschrift (EPG) zugreifen, während Sie Live-TV schauen, indem

Sie auf die Taste ‚Guide’ (33

Daraufhin erscheint die elektronische Programmzeitschrift (EPG) auf dem Bildschirm.

[ Elektronische Programmzeitschrift (EPG) ] [ Elektronische Programmzeitschrift - Programmierte

Für das Navigieren in der elektronischen Programmzeitschrift (EPG) können Sie die folgenden Tasten auf

der Fernbedienung benutzen.

- Links-/Rechtspfeil (15) Ändern des ausgewählten Datums in der elektronischen

Programmzeitschrift.

- Auf-/Abpfeil (15) Ändern des ausgewählten Programms in der elektronischen

Programmzeitschrift.

- Previous (11) Zum vorherigen Kanal wechseln

- Next (31) Zum nächsten Kanal wechseln

- Rewind (10) Durch die angezeigten Informationen scrollen

- Fast Forward (32) Durch die angezeigten Informationen scrollen

- Rec (19) Programmieren der Aufzeichnung der ausgewählten Sendung

Wenn Sie die Taste ‚Rec’ (19

) drücken, wird die ausgewählte Sendung den programmierten Aufzeichnungen

des Media Giants hinzugefügt. Die ausgewählte Sendung wird rot markiert, was anzeigt, dass diese zur

Aufzeichnung programmiert ist.

Die programmierten Aufzeichnungen finden sich im Menü ‚Scheduled Recording [Programmierte

Aufzeichnungen]’ des Media Giants, das im Kapitel 12 erklärt wird.

Sie können zu Live-TV zurückkehren, indem Sie die Taste ‚Guide’ (33

) auf der Fernbedienung drücken.DEUTSCH

Am Mini-FireWire-Anschluss hinter der Frontblende des Media Giants können Sie Ihre DV-Kamera direkt an

den Media Giant anschließen und Ihre selbstgedrehten Videos auf der integrierten Festplatte anschauen.

• Schließen Sie Ihre DV-Kamera an den Mini-FireWire-Anschluss [7] auf der Vorderseite des Media Giants

• Schalten Sie Ihre DV-Kamera ein und setzen Sie sie in den ‚Playback [Wiedergabe]’-Modus.

• Drücken Sie die Taste ‚DV’ (39

) auf der Fernbedienung, um den Modus ‚DV Control [DV-Steuerung]’ zu

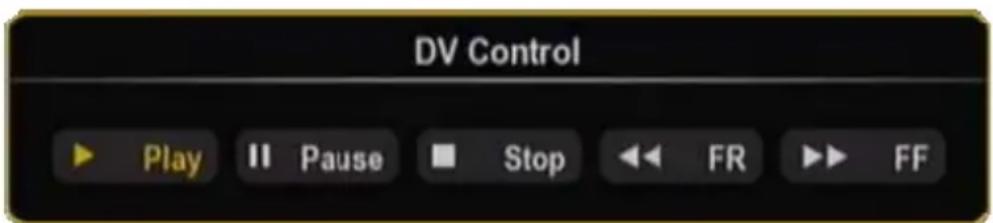

Daraufhin zeigt der Media Giant die DV Control [DV-Steuerung] auf Ihrem Bildschirm an:

Sie können die Schaltflächen der DV-Steuerung mithilfe der Navigationstasten (15

) auf der Fernbedienung

auswählen. Sie können Ihre Auswahl durch Drücken der ‚Enter’-Taste (26

) auf der Fernbedienung

Wenn Sie ‚Play’ in der DV-Steuerung ausgewählt haben und Ihr Film gerade wiedergegeben wird, können

Sie die ‚Rec’-Taste (19

) auf der Fernbedienung drücken, um die Aufzeichnung Ihres DV-Films auf die

Festplatte zu starten.

Während der Aufzeichnung können Sie das DV-Bedienfeld ausblenden, indem Sie auf die ‚DV’-Taste

) auf Ihrer Fernbedienung drücken. Das Bedienfeld wird wieder angezeigt, nachdem Sie die

‚DV’-Taste ein zweites Mal gedrückt haben.

Sie können die Aufzeichnung stoppen, indem Sie die Taste ‚Stop’ (23

) auf der Fernbedienung drücken.

Die aufgezeichneten Filme werden in der Aufzeichnungsliste gemäß der Beschreibung in Kapitel 10

Drücken Sie die ‚Return’-Taste (14

) auf der Fernbedienung, um den Modus DV Control [DV-Steuerung] zu

12. Scheduled Recording [Programmierte Aufzeichnung]

Sie können das Gerät für die Aufzeichnung von Kanälen zu bestimmten Zeiten programmieren. Sie können

bis zu 8 Aufzeichnungen programmieren.

Sie können auf einfache Weise Aufzeichnungen über die elektronische Programmzeitschrift (EPG)

des Media Giants programmieren. Die elektronische Programmzeitschrift (EPG) ist im Kapitel 11

dieses Handbuchs beschrieben.

• Wählen Sie die Option ‚Scheduled Recording [Programmierte Aufzeichnung]’ im Hauptmenü.

Daraufhin erscheint das Fenster für die programmierte Aufzeichnung auf Ihrem Fernseher.

[ Menü Programmierte Aufzeichnungen ] [ Programmierte Aufzeichnung hinzufügen ]

Im Menü Programmierte Aufzeichnungen werden 5 Optionen angezeigt, die Sie mithilfe der linken und

rechten Navigationstasten (15

) auf der Fernbedienung auswählen können.

Programmierte Aufzeichnung hinzufügen

Edit [Bearbeiten] Eine bestehende programmierte Aufzeichnung bearbeiten

Delete [Löschen] Eine programmierte Aufzeichnung löschen

Status Ändern des Status der Liste der programmierten Aufzeichnungen

History [Historie] Anzeige der Historieliste der programmierten Aufzeichnungen

Eine programmierte Aufzeichnung hinzufügen oder bearbeiten

Wenn Sie die Option ‚Add [Hinzufügen]’ oder ‚Edit [Bearbeiten]' im Menü wählen und die ‚Enter’-Taste

) auf der Fernbedienung drücken, können Sie eine neue programmierte Aufzeichnung hinzufügen oder

eine bestehende programmierte Aufzeichnung bearbeiten.

Standardmäßig ist das Feld ‚Source [Quelle]’ ausgewählt.

Alle Optionen können mit den Auf- und Abwärtsnavigationstasten (15

) geändert werden und Sie können

mithilfe der linken und rechten Navigationstasten (15

) ein anderes Feld auswählen.

• Wählen Sie die korrekte Quelle für Ihre Aufzeichnung aus. Dies kann TV-Kanal, Composite-Videoeingang

oder Component-Videoeingang sein.

• Wählen Sie das korrekte Datum für Ihre Aufzeichnung aus.

• Wählen Sie die korrekte Startzeit für Ihre Aufzeichnung aus.

• Stellen Sie die Dauer Ihrer Aufzeichnung ein.

• Stellen Sie die Wiederholoption für Ihre Aufzeichnung ein. Sie können zwischen folgenden Optionen

Sie können das Feld ‚Device [Gerät]' überspringen, da Sie nur auf der integrierten Festplatte aufzeichnen

• Stellen Sie die Aufzeichnungsqualität ein. Sie können wählen zwischen ‚HQ’, ‚SP’, ‚LP’, ‚EP’ und ‚SLP’.

Die Änderung des Felds ‚Quality [Qualität]’ hat eine Auswirkung auf die Qualität Ihrer

Aufzeichnung und den Speicherplatz, der für die Aufzeichnung benötigt wird. Die verfügbare

Aufzeichnungszeit für jede Qualitätseinstellung wird im oberen linken Teil des Fensters für

programmierte Aufzeichnungen angezeigt.

• Stellen Sie die ‚Nicam’-Option auf ‚On [Ein]’ oder ‚Off [Aus]’ ein.

Die Nicam-Option sollte auf ‚On [Ein]’ eingestellt sein, wenn die Quelle, von der Sie aufzeichnen

wollen, in zwei verschiedenen Audiosprachen ausstrahlt (zum Beispiel Eurosport).

• Wenn alle Optionen für Ihre Aufzeichnung eingestellt sind, drücken Sie die ‚Enter’-Taste (26

Fernbedienung, um die Programmierung zu speichern.

• Danach wird eine entsprechende Bestätigung angezeigt. Wählen Sie ‚Confirm [Bestätigen]’ und drücken

Sie die ‚Enter’-Taste (26

) auf der Fernbedienung, um die Programmierung zu speichern.

Damit ist die Aufzeichnung programmiert und das Gerät fängt zur programmierten Zeit an, den

programmierten Kanal aufzuzeichnen, auch wenn sich das Gerät im Standby-Modus befindet.

Während der Aufzeichnung können Sie den aktuellen Kanal nicht ändern.DEUTSCH

13. Setup [Einstellungen]

Wenn Sie im Hauptmenü die Option ‚Setup [Einstellungen]’ wählen, wird das Einstellungsmenü auf Ihrem

Bildschirm angezeigt. Im Folgenden sind alle verfügbaren Einstellungen erklärt.

Sie können mithilfe der Navigationstasten auf der Fernbedienung zwischen den verschiedenen Optionen des

Einstellungsmenüs wechseln.

[ Einstellungsmenü – Video ] [ Einstellungsmenü – Record (Aufzeichnung) ]

A/V Setup [A/V-Einstellungen]:

Aspect Ratio [Bildformat] Ändern des Bildformats des Media Giant-Ausgangssignals

(‚Letterbox 4:3’, ‚Pan-Scan 4:3’, ‚Widescreen [Breitbild] 16:9’)

Brightness [Helligkeit] Ändern der Helligkeit des Media Giant-Ausgangssignals

Contrast [Kontrast] Ändern des Kontrasts des Media Giant-Ausgangssignals

Transition [Übergang] Ändern des Übergangs zwischen den Bildern in Diashows.

Audio Setup [Audio-Einstellungen] Ändern der Audioeinstellungen des Media Giants

Night Mode [Nachtmodus] Aktivieren oder deaktivieren des Nachtmodus

Audio (Aus, Ein, Comfort).

Digital Output [Digitale Ausgabe] Einstellen der digitalen Audioausgabe. (HDMI-

LPCM, HDMI-RAW, SPDIF-LPCM, SPDIF-RAW)

Record [Aufzeichnung]:

Qualität Ändern der standardmäßigen Aufzeichnungsqualität (‚HQ’, ‚SP’, ‚LP’, ‚EP’, ‚SLP’)

Hinweis: Die Änderung des Felds ‚Quality [Qualität]’ hat eine Auswirkung auf die Qualität Ihrer

Aufzeichnung und den Speicherplatz, der für die Aufzeichnung benötigt wird. Die verschiedenen

Qualitätseinstellungen erfordern folgenden Speicherplatz für 1 Stunde Videoaufzeichnung:

HQ: 4,85 GB (4850 MB)

Auto Chapter [Automatische Kapitel] Ändern der Einstellung für automatische Kapitel. Über die

Funktion ‚Auto Chapter [Automatische Kapitel]’ werden Ihrer

Aufzeichnung automatisch Kapitelmarkierungen hinzugefügt,

damit Sie während der Wiedergabe schnell durch Ihre

Aufzeichnung springen können.

[Permanentes Time-Shifting] Aktivieren oder Deaktivieren der Funktion Permanentes Time-

Shifting. Wenn diese Funktion aktiviert ist, ist die Time-Shifting-

Funktion immer aktiviert und Sie können die Wiedergabe sofort

pausieren oder mithilfe der Tasten auf der Fernbedienung in

Ihrem Time-Shifting-Puffer ‚herumspringen’.DEUTSCH

[ Einstellungsmenü – Network (Netzwerk) ] [ Einstellungsmenü – System ]

[Bevorzugtes LAN] ** Ändern der bevorzugten LAN-Verbindung: Cable [Kabel] oder Auto (Via Powerline)

[Automatisch (Über Powerline)]

Wenn Sie ‚Cable [Kabel]’ auswählen, verwendet der Media Giant stets den LAN-Port

als Netzwerkverbindung,

Wenn Sie ‚Auto (Via Powerline) [Automatisch (Über Powerline)]’ auswählen,

verwendet der Media Giant die Powerline-Funktion, wenn ein Powerline-Netzwerk

verfügbar ist. Wenn kein Powerline-Netzwerk verfügbar ist, wird der LAN-Port

Hinweis: Wenn der Media Giant sowohl mit Powerline als auch mit LAN-Kabel verbunden ist, ist das

Powerline-Netzwerk das Standard-Netzwerk. Wenn die Leistung des Powerline-Netzwerks unter

1Mbps sinkt, schaltet der Media Giant automatisch in den Kabel-Modus um.

Im Kabel-Modus überprüft der Media Giant ständig die Leistung des Powerline-Netzwerks. Wenn

die Leistung auf über 1Mbps steigt, schaltet der Media Giant vom Kabel-Modus wieder in den

Wired Lan Setup [Einstellungen verdrahtetes LAN]

Unter ‘Wired Lan Setup [Einstellungen verdrahtetes LAN]’ können Sie die IP-

Adresse des Media Giants konfigurieren.

Wenn Sie diese Option ausgewählt haben, können Sie wählen zwischen ‚Cancel

[Abbrechen]', ‚DHCP IP (auto)' oder ‘Fix IP (Manual) [Feste IP (manuell)]’

Wenn Sie einen DHCP-Server in Ihrem Netzwerk haben, wählen Sie die Option ‚DHCP IP’. Wenn Sie hingegen eine statische IP-Adresse verwenden möchten, wählen Sie

‚FIX IP [Feste IP]’. Der Einrichtungsassistent zeigt Ihnen die Felder an, in denen Sie

eine statische IP-Adresse eingeben können. Geben Sie die IP-Adresse, Subnetzmaske,

das Standardgateway und den DNS-Server mithilfe der Navigationstasten (15

der Ziffertasten 0-9 (6

) ein. Wenn die eingegebenen Werte korrekt sind, drücken Sie

die ‚Enter’-Taste (26

) auf der Fernbedienung.

Media Server Change the name of the Media Giant in the network.

Menu Language [Menü-Sprache] Auswahl der Sprache, die Sie für die Bedienung des Media

Giants verwenden möchten.

Set Time [Zeit einstellen] Ändern der Uhrzeit und des Datums

HDD Format [Formatieren der Festplatte] Formatieren der integrierten Festplatte (siehe Kapitel 15).

Timer Setup [Timer-Einstellungen]

Slideshow Timer [Diashow-Timer]:

Ändern der Intervallzeit während einer Diashow

Screen Saver Timer [Timer Bildschirmschoner]: Ändern der Inaktivitätszeit für die Aktivierung des

Firmware Upgrade Aktualisieren der Firmware des Media Giants

Das Aktualisieren der Firmware kann über das Internet oder über ein USB-

Speichergerät erfolgen. Die Firmware-Upgrade-Option kann auf ‚Auto [Automatisch]’

oder auf ‚Manual [Manuell]’ eingestellt werden.

Wenn ‘Auto’ eingestellt wird (Standardeinstellung), überprüft der Media Giant hin

und wieder online, ob neue Firmware vorhanden ist und aktualisiert die Firmware

automatisch, wenn der Media Giant gerade keine Aufzeichnung / Wiedergabe

Wenn ‚Manual [Manuell]’ gewählt wird, können Sie manuell nach neuer Firmware

Hinweis: Um Ihre gegenwärtige Firmware-Version zu überprüfen, drücken Sie die ‚Info’-Taste (27) auf

der Fernbedienung, wenn Sie sich im Hauptmenü befinden. Daraufhin wird die Firmware-Version

auf Ihrem Bildschirm angezeigt.

Restore Default [Standardwerte wiederherstellen] Wiederherstellen der Standardeinstellungen des

Media Giants und Initialisieren des

Einrichtungsassistenten für die Konfiguration des

[ Einstellungsmenü – TV Setup (TV-Einstellungen) ] [ Kanäle bearbeiten ]

TV Setup [TV-Einstellungen]:

TV Input [TV-Eingang] Wählen Sie Ihr Land aus der Länderliste. Wenn Ihr Land nicht

aufgeführt ist, wählen Sie ‚Other [Anderes]’ aus der Liste.

Tipp: Sie können auch ein bestimmtes DVB-T-Frequenzband

durchsuchen, indem Sie ‚6M’ (600Mhz), ‚7M’ (700Mhz)

oder ‚8M’ (800Mhz) auswählen.

Channel Scan [Kanalsuche] Starten einer automatischen Kanalsuche. Die automatische

Kanalsuche des Media Giants kann eine Weile dauern. Alle

gefundenen Kanäle werden automatisch im Speicher Ihres Media

Manual Tune [Manuelle Einstellung] Über die Funktion ‚Manual Tune [Manuelle Einstellung]’ können

Sie Ihrer bestehenden Kanalliste (über die Option ‚Add

[Hinzufügen]’) neue Kanäle hinzufügen, (über die Option ‚Skip

[Entfernen]’) Kanäle aus der Kanalliste entfernen oder (über die

Option ‚Edit [Bearbeiten]’) den gefundenen Kanälen Namen

TV Program [Fernsehprogramm] Mit der Option TV Program [Fernsehprogramm] können Sie den

Media Giant so konfigurieren, dass er alle DVB-T-Kanäle

(einschließlich Zahlkanäle, die auf dem Media Giant nicht

wiedergegeben werden können) oder nur die Free-to-Air-Kanäle

14. Computer-USB-Konnektivität

Das Gerät kann zum Kopieren von Daten (Filme, Musik, Bilder, Aufzeichnungen etc.) von der und auf die

integrierte Festplatte an einen Computer angeschlossen werden.

Das nachfolgende Beispiel bezieht sich auf einen Computer mit dem Betriebssystem Windows

XP; das Gerät kann jedoch mit allen Computern mit USB-Unterstützung und der Fähigkeit,

FAT32- und NTFS-Dateisysteme zu lesen und zu schreiben, verwendet werden.

Anschluss des Geräts an einen Computer

• Schließen Sie das mitgelieferte USB-/Mini-USB-Kabel an den Mini-USB-Port auf der Vorderseite des

Geräts und an einen freien USB-Port Ihres Computers an.

• Schalten Sie das Gerät über den Hauptpowerschalter auf der Rückseite des Geräts an. Das Gerät wird

automatisch erkannt und installiert und als zusätzliches Laufwerk auf Ihrem Computer angezeigt.

Wenn die Festplatte mit einer Medienpartition (nur FAT32) partitioniert ist, wird nur ein

Laufwerksbuchstabe angezeigt. Wenn die Festplatte mit 2 Medienpartitionen (FAT32 und NTFS)

partitioniert ist, zeigt der Media Giant zwei Laufwerksbuchstaben an.

Wiedergabe von Aufzeichnungen auf dem Computer

Um Ihre Aufzeichnungen auf Ihrem Computer wiedergeben zu können, müssen Sie zuerst die

Aufzeichnungen von der Aufzeichnungspartition auf die Medienpartition kopieren. Dies können Sie über den

Befehl ‚Copy to FAT32 Partition [Kopieren auf FAT32-Partition]’ tun, der sich im Menü ‚Playback

Recordings [Wiedergabe von Aufzeichnungen]’ befindet. Erklärungen dazu finden Sie in Kapitel 10.

Wenn Sie Ihre Aufzeichnungen auf die FAT32-Partition kopieren, können Sie die aufgezeichneten

Programme auf Ihrem Computer wiedergeben, wenn das Gerät an den Computer angeschlossen ist.

Trennen des Geräts von Ihrem Computer

• Klicken Sie auf das Symbol „Sicher entfernen” in der Kontrollleiste.

• Wählen Sie „USB-Massenspeichergerät beenden”, wenn Sie dazu aufgefordert werden.

• Warten Sie, bis die Meldung „Hardware sicher entfernen“ erscheint.

• Stecken Sie das USB-Kabel aus.DEUTSCH

15. Partitionsinformationen & Formatierungsassistent

In den meisten Fällen wird der Media Giant mit einer vorformatierten Festplatte geliefert. Die Festplatte

wird mit der Standardkonfiguration des Media Giants formatiert und die Festplatte wird wie folgt

Time-Shifting-Pufferpartition: ~ 4,85 GB Aufzeichnungspartition: 50% des Festplattenspeicherplatzes.

FAT32-Medienpartition: 25% des Festplattenspeicherplatzes.

NTFS-Medienpartition: 25% des Festplattenspeicherplatzes.

Beispiel mit: 500GB 750 GB 1000GB Time-Shifting-Pufferpartition: ~ 4,85 GB ~ 4,85 GB ~ 4,85 GB Aufzeichnungspartition: ~ 250 GB ~ 375 GB ~ 500 GB FAT32-Medienpartition: ~ 125 GB ~ 187 GB ~ 250 GB NTFS-Medienpartition: ~ 125 GB ~ 187 GB ~ 250 GB Sie können die Standard-Festplattenkonfiguration ändern, indem Sie die Festplatte des Media Giants neu

Wenn Sie die Festplatte des Media Giants neu formatieren, werden alle auf der Festplatte

gespeicherten und aufgezeichneten Inhalte gelöscht!

Um die Festplatte des Media Giants zu formatieren, öffnen Sie das Einstellungsmenü und wählen Sie die

Option ‚HDD Format [Festplatte formatieren]' auf der ‚System'-Seite. Wählen Sie zur Bestätigung erneut

‚HDD format [Festplatte formatieren]’.

Der Assistent für das Formatieren der Festplatte wird auf dem Bildschirm angezeigt und fragt Sie, ob die

Festplatte automatisch (‚Auto') oder manuell (‚Manual') formatiert werden soll.

• Wenn Sie ‚Auto’ auswählen, wird der Media Giant (wie oben erwähnt) mit den

Standardformatierungseinstellungen formatiert.

• Wenn Sie ‚Manual’ auswählen, führt Sie der Formatierungsassistent durch die Schritte für das

Formatieren der Festplatte.

[Formatierungsassistent – Auto oder Manual ] [ Formatierungsassistent – Timeshift Buffer (Time- Shifting-Puffer) ]

Ändern Sie die Größe des Time-Shifting-Puffers mithilfe der Auf- und Abwärtsnavigationstasten (15

Sie können den Time-Shifting-Puffer auf 1, 2, 3 oder 4 Stunden einstellen.

• Wählen Sie ‚Next [Weiter]’, um fortzufahren.DEUTSCH

[ Formatierungsassistent – Aufzeichnungspartition ] [ Formatierungsassistent – FAT32- / NTFS-Partition ]

• Ändern Sie die Größe der Aufzeichnungspartition mithilfe der Auf- und Abwärtsnavigationstasten (15

auf der Fernbedienung.

Der verbleibende Speicherplatz wird für die Medienpartition(en) des Media Giants verwendet.

• Wählen Sie ‚Next [Weiter]’, um fortzufahren.

[ Formatierungsassistent – Formatierung starten ] [ Formatierungsassistent – Am Formatieren ]

• Wählen Sie ‚Format [Formatieren]’, um die Formatierung der Festplatte des Media Giants zu starten.

Während der Formatierung zeigt der Formatierungsassistent die Meldung ‚Proceeding [Am

Der Formatierungsvorgang kann eine Weile dauern (~ 5 Minuten). Warten Sie bitte, bis der

Formatierungsvorgang abgeschlossen ist.

[ Formatierungsassistent – Fertig gestellt ]

• Wenn der Formatierungsvorgang fertig gestellt ist, wählen Sie ‚OK’, um den Formatierungsassistenten zu

schließen. Daraufhin startet der Media Giant automatisch neu.DEUTSCH

16. UPnP A/V-Server (Twonky Mediaserver)

Eine der Funktionen des Media Giants ist der UPnP A/V-Server.

Damit ist der Media Giant mit seinem gesamten Medieninhalt für alle UPnP A/V-Clients in Ihrem Netzwerk

(zum Beispiel der Conceptronic CFULLHDMA oder der Conceptronic C54WMP) verfügbar.

Beim im Media Giant verwendeten UPnP A/V-Server handelt es sich um einen ‚Twonky Mediaserver'.

Der Twonky Mediaserver indiziert automatisch alle Medien auf der FAT32- und NTFS-Medienpartition. Wenn

einer dieser Partitionen neue Daten hinzugefügt werden, sind diese automatisch für UPnP A/V-Clients in

Ihrem Netzwerk verfügbar.

Der Name Ihres UPnP A/V-Servers kann im Einstellungsmenü des Media Giant unter ‚Network [Netzwerk]'

Der Standardname des UPnP A/V-Servers ist ‚media giant’.

Wenn Sie sich mit der Twonky Mediaserver-Software auskennen, können Sie die erweiterten Twonky

Mediaserver-Einstellungen über Ihren Computer ändern.

Für den Zugriff auf die Konfigurationsseiten der Twonky Mediaserver-Software müssen Sie die IP-Adresse

des Media Giants gefolgt von der Portnummer 9000 in Ihrem Browserfenster eingeben.

HTTP://192.168.0.100:9000/ (angenommen, die IP-Adresse Ihres Media Giants ist

Der Twonky Mediaserver hat eine integrierte ‚Troubleshooting [Fehlerbeseitigungs-]' Anleitung. Diese

befindet sich in der linken Navigationsleiste des Twonky Mediaserver-Konfigurationsfensters. Diese

Anleitung unterstützt Sie bei der Konfiguration des Twonky Mediaservers.

Weitere Informationen über den Twonky Mediaserver finden Sie auf der Twonky-Webseite unter:

http://www.twonkymedia.com/DEUTSCH

17. Durchsuchen von freigegebenen Netzwerkspeicherorten

Der Media Giant kann Ihre freigegebenen Netzwerkspeicherorte durchsuchen und Mediendateien direkt von

einem freigegebenen Netzwerkspeicherort wiedergeben. Um diese Funktion verwenden zu können, müssen

Sie die Medienordner in Ihrem Netzwerk freigeben, damit der Media Giant diese finden und darauf

In diesem Kapitel wird erklärt, wie Sie unter Windows XP und Windows Vista die Dateifreigabe aktivieren

In diesem Handbuch wird lediglich die Datei- und Ordnerfreigabe unter Windows XP und

Windows Vista beschrieben.

Lesen Sie bitte im Handbuch Ihres Betriebssystems oder Netzwerkspeichergeräts nach, wie

Sie einen Ordner mit Mediendateien freigeben können.

Dateifreigabe unter Windows XP

• Öffnen Sie über den Schnellzugriff im Startmenü den ‚Arbeitsplatz’ und navigieren Sie zu dem Ordner

mit Mediendateien, den Sie freigeben möchten.

• Klicken Sie auf den Ordner mit den Mediendateien und wählen Sie die Option ‚Ordner freigeben’ in der

[ Arbeitsplatz – Ordner freigeben ]

Es werden die Eigenschaften des Ordners angezeigt, wobei die Registerkarte ‚Freigabe’ geöffnet ist.

Hier können Sie den betreffenden Ordner freigeben.

Wenn Sie zuvor noch keine Ordner freigegeben haben, müssen Sie den Netzwerkinstallationsassistenten

ausführen, indem Sie auf die Zeile ‚Netzwerkinstallationsassistent’ im Fenster klicken.DEUTSCH

[ Eigenschaften – Registerkarte Freigabe ] [ Eigenschaften – Registerkarte Freigabe ]

• Wenn der Netzwerkinstallationsassistent bereits zuvor ausgeführt wurde, können Sie den Ordner

freigeben, indem Sie auf ‚Diesen Ordner freigeben’ klicken.

• Geben Sie im Textfeld einen Freigabenamen ein und klicken Sie auf ‚Übernehmen’.

• Klicken Sie auf ‚OK’, um das Fenster zu schließen.

Jetzt ist der Ordner mit einer Hand unter dem Ordnersymbol aufgeführt, was anzeigt, das der Ordner auf

Ihrem Computer freigegeben ist.

[ Freigegebener Ordner ]DEUTSCH

Dateifreigabe unter Windows Vista

• Öffnen Sie über den Schnellzugriff im Startmenü den ‚Arbeitsplatz’ und navigieren Sie zu dem Ordner

mit Mediendateien, den Sie freigeben möchten.

• Klicken Sie auf den Ordner mit den Mediendateien und wählen Sie die Option ‚Freigeben’ in der oberen

Menüleiste des Fensters.

[ Arbeitsplatz – Ordner freigeben ]

Standardmäßig erscheint Ihr eigenes Benutzerkonto auf der Freigabeliste als Eigentümer des Ordners.

[ Freigabeeigenschaften ]

• Sie können der Freigabeliste weitere Benutzer hinzufügen, indem Sie diese aus der Dropdown-Liste

auswählen und auf die Schaltfläche ‚Hinzufügen’ klicken.

• Wenn Sie alle gewünschten Benutzer hinzugefügt haben, klicken Sie auf die Schaltfläche ‚Freigeben’,

um den Ordner freizugeben.

Jetzt ist der Ordner mit einem kleinen Symbol mit zwei Menschen aufgeführt, was anzeigt, das der Ordner

auf Ihrem Computer freigegeben ist.

[ Freigegebener Ordner ]DEUTSCH

Durchsuchen von freigegebenen Ordnern auf dem Media Giant

Wenn Ihre Mediendateien freigegeben sind, können Sie über die Option ‚Browse Media [Medien

durchsuchen] im Hauptmenü Ihre Netzwerkspeicherorte durchsuchen.

[ Auswahl des Speicherorts ] [ Netzwerkfreigabe – User Login (Benutzeranmeldung) ]

Wählen Sie mithilfe der Navigationstasten (15

) auf der Fernbedienung die Option ‚Network [Netzwerk]’

auf der Liste mit den Speicherorten und navigieren Sie über das Netzwerk zu Ihrem Computer oder

Netzwerkspeichergerät mit den freigegebenen Ordnern.

Wenn ein freigegebener Ordner mit einem Benutzernamen und Passwort geschützt ist (zum Beispiel:

standardmäßige Freigabe unter Windows XP und Windows Vista), zeigt der Media Giant ein ‚User Login

[Benutzeranmelde]’-Fenster an, in dem der Benutzername und das Passwort eingegeben werden.

Sie können Ihr normales Benutzerkonto für Windows XP oder Windows Vista für die Anmeldung

zu Ihren freigegebenen Ordnern verwenden.

Gehen Sie mithilfe der Navigationstasten (15

) auf der Fernbedienung auf das Benutzernamen- oder

Passwortfeld und drücken Sie die ‚Enter’-Taste (26

), um die Onscreentastatur für die Eingabe der Werte

[ Onscreentastatur ] [ Netzwerkfreigabe – User Login (Benutzeranmeldung) ]

Wenn Sie den Benutzernamen und das Passwort korrekt eingegeben haben, wählen Sie die Schaltfläche

‚OK’ oder ‚OK & Save to MyShortcuts’ [OK und Speichern unter meinen Schnellzugriffen]’, um die

Netzwerkfreigabe einzugeben.

Jetzt können Sie gemäß den Anweisungen in Kapitel 9 durch die freigegebenen Ordner navigieren.DEUTSCH

18. Netzwerkfreigabe – Konfiguration und Verwendung

Auf den Conceptronic Media Giant kann als Netzwerkfreigabe (Samba Server) zugegriffen werden. Mit der

Netzwerkfreigabefunktion können Sie die FAT32-Partition (HDD1) des Media Giants über Ihr Netzwerk

freigeben, damit andere Computer auf die auf dieser Partition gespeicherten Daten zugreifen können.

Wählen Sie die Option ‚Setup [Einstellungen]’ im Hauptmenü. Daraufhin wird das Einstellungsmenü auf

Ihrem Bildschirm angezeigt. Wählen Sie im Einstellungsmenü ‚Network [Netzwerk]’. Im

Systemeinstellungsmenü gibt es eine Option ‚Media Server’.

Unter der Option ‚Media Server’ können Sie die folgenden Einstellungen ändern:

- Server-/Hostname Festlegen des Namens des Media Giants im Netzwerk. Standardmäßig heißt der

Media Giant ‚media giant’.

- Gruppenname Angabe des Namens Ihres Heimnetzwerks. Der standardmäßige Gruppenname

lautet ‚ARBEITSGRUPPE’.

Sobald Sie die Einstellungen geändert haben, drücken Sie die ‚Return’-Taste (14

) auf der Fernbedienung,

um zum Hauptmenü zurückzukehren.

Wenn die Netzwerkeinstellungen des Media Giants konfiguriert sind, können Sie über einen Computer in

Ihrem Netzwerk auf die Netzwerkfreigabe zugreifen.

Unten angeführte Schritte zeigen, wie Sie mit den Standardeinstellungen auf einem Computer

mit Windows Vista auf die Media Giant-Netzwerkfreigabe zugreifen können.

Standardmäßig lautet der Netzwerkname des Media Giant ‚media giant’. Mit diesem Namen können Sie auf

die Netzwerkfreigabe des Geräts im Netzwerk zugreifen.

• Klicken Sie auf ‚Start’, ‚Netzwerk’.

Der Windows Explorer zeigt Ihre Netzwerkeinstellungen an.

In der Leiste oben können Sie den Netzwerknamen des Media Giants wie folgt eingeben:

Wenn der Media Giant mit den Standardeinstellungen konfiguriert ist, lautet der

Netzwerkname ‚media giant’ und Sie müssen Folgendes eingeben:

Die Netzwerkfreigabe des Media Giants wird auf Ihrem Bildschirm angezeigt (siehe Screenshot unten):

In Windows wird die ‚Drucker’-Freigabe automatisch jedem Samba-Server im Netzwerk

hinzugefügt, der Media Giant kann jedoch nicht als Druckerserver verwendet werden.

Die Auswahl der Netzwerkfreigabe ermöglicht das Kopieren, Löschen, die Wiedergabe und das Hinzufügen

von Dateien auf der FAT32-Partition des Media Giants.FRANÇAIS

HQ: 4,85 GB (4850 MB)

HQ: 4.85 GB (4850 MB)

HQ: 4,85 GB (4850 MB)

HQ: 4,85 GB (4850 MB)

HQ: 4,85 GB (4850 MB)
