BEDIENUNGSANLEITUNG CMED2PRO CONCEPTRONIC

Herman Looijen, Director de marketingDEUTSCH

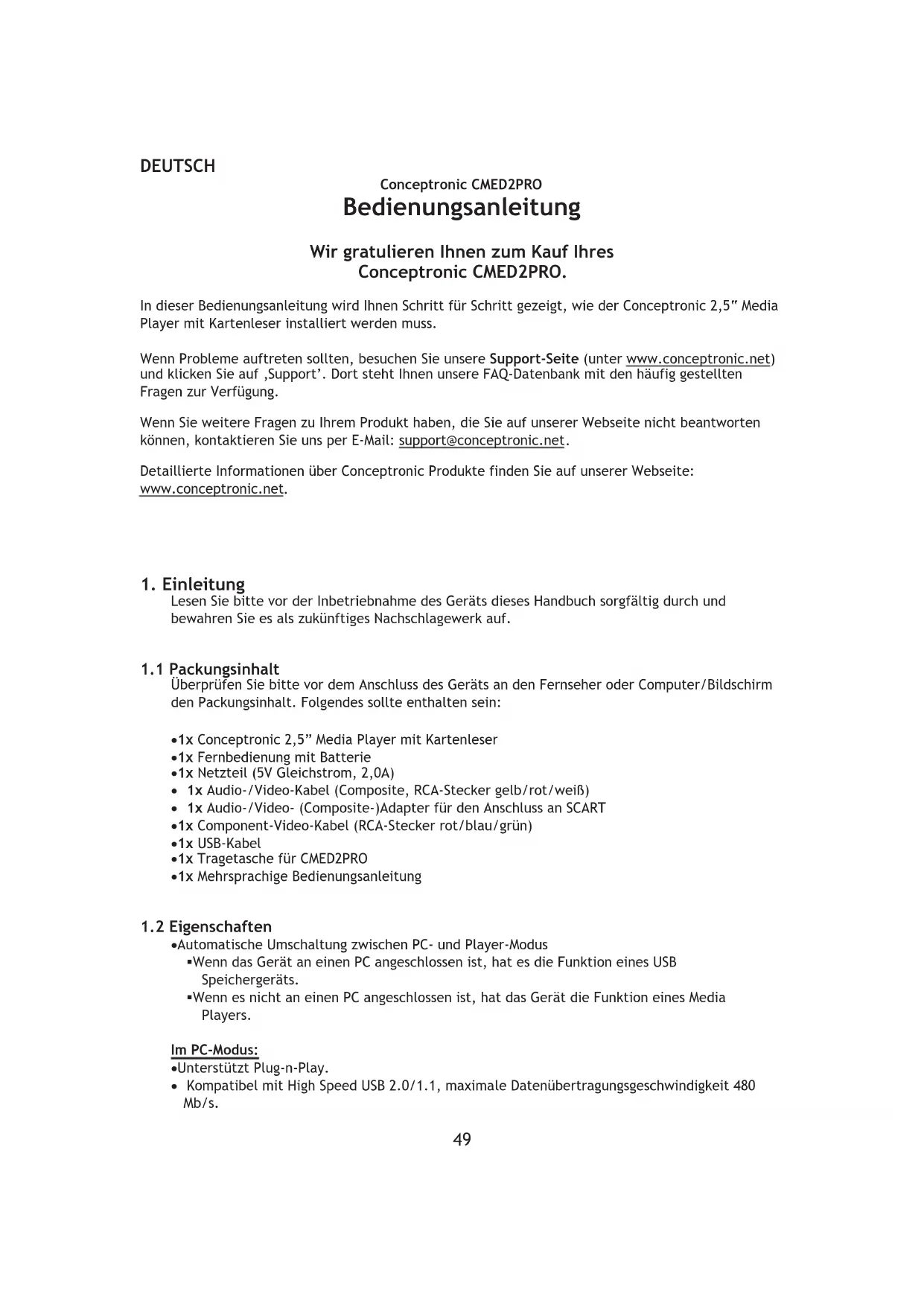

49 Conceptronic CMED2PRO Bedienungsanleitung

Wir gratulieren Ihnen zum Kauf Ihres

Conceptronic CMED2PRO.

In dieser Bedienungsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic 2,5“ Media Player mit Kartenleser installiert werden muss.

Wenn Probleme auftreten sollten, besuchen Sie unsere Support-Seite (unter www.conceptronic.net

) und klicken Sie auf ‚Support’. Dort steht Ihnen unsere FAQ-Datenbank mit den häufig gestellten Fragen zur Verfügung.

Wenn Sie weitere Fragen zu Ihrem Produkt haben, die Sie auf unserer Webseite nicht beantworten können, kontaktieren Sie uns per E-Mail: support@conceptronic.net.

Detaillierte Informationen über Conceptronic Produkte finden Sie auf unserer Webseite: www.conceptronic.net.

1. Einleitung Lesen Sie bitte vor der Inbetriebnahme des Geräts dieses Handbuch sorgfältig durch und bewahren Sie es als zukünftiges Nachschlagewerk auf.

Überprüfen Sie bitte vor dem Anschluss des Geräts an den Fernseher oder Computer/Bildschirm den Packungsinhalt. Folgendes sollte enthalten sein:

x 1x Conceptronic 2,5” Media Player mit Kartenleser x 1x Fernbedienung mit Batterie x 1x Netzteil (5V Gleichstrom, 2,0A) x 1x Audio-/Video-Kabel (Composite, RCA-Stecker gelb/rot/weiß)

x 1x Audio-/Video- (Composite-)Adapter für den Anschluss an SCART x 1x Component-Video-Kabel (RCA-Stecker rot/blau/grün) x 1x USB-Kabel x 1x Tragetasche für CMED2PRO x 1x Mehrsprachige Bedienungsanleitung

1.2 Eigenschaften x Automatische Umschaltung zwischen PC- und Player-Modus  Wenn das Gerät an einen PC angeschlossen ist, hat es die Funktion eines USB Speichergeräts.  Wenn es nicht an einen PC angeschlossen ist, hat das Gerät die Funktion eines Media Players.

x Unterstützt Plug-n-Play. x Kompatibel mit High Speed USB 2.0/1.1, maximale Datenübertragungsgeschwindigkeit 480 Mb/s.DEUTSCH

x Unterstützt interne Festplatten und Speicherkarten.

x Unterstützt mehrere Sprachen:

Englisch, Niederländisch, Spanisch, Französisch, Italienisch, Deutsch, Portugiesisch

(Ungarisch und Türkisch mit Firmware-Upgrade)

x Unterstützt mehrere Festplatten-Partitionen (bis zu 4 primäre Partitionen).

x Voransicht von Mediadateien.

x Unterstützt Text-Untertitel (.SMI/.SRT/.SSA) für MPEG4 (AVI), D1-Auflösung.

x Unterstützt AVI (MPEG4), MPG (MPEG1, MPEG2), DAT (VCD), VOB (DVD), WAV, WMA, MP3, AC3,

JPG (unterstützt verschiedene Codecs).

x Ausgänge: Composite-Video/Component-Video/RCA-Audio.

x PAL/NTSC-kompatibel.

x Verschiedene Wiederholfunktionen.

x Verschiedene Anzeigearten von Fotos

 Diashow (Slide Photo Play Back) mit Hintergrundmusik.

 14 Übergangsmodi; einstellbares Anzeigeintervall.

 Funktionen Zoom, Drehen, Verschieben.

x Dateien können nach Namen/Größe/Zeit/Typ geordnet werden.

x Versuchen Sie nicht, das mitgelieferte Netzteil zu zerlegen. Dies könnte zu Verletzungen

aufgrund von Hochspannung führen. Wenn das Netzteil repariert werden muss, kontaktieren

Sie bitte Ihren Händler oder das Helpdesk von Conceptronic.

x Setzen Sie das Gerät nicht extremer Feuchtigkeit aus.

x Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinen Flüssigkeiten aus.

x Trennen Sie das Netzteil von der Stromversorgung, wenn Sie das Gerät für längere Zeit nicht

x Verwenden Sie das Gerät möglichst nicht in der Nähe von Brennstoffen.

x Ersetzen Sie die Batterien der Fernbedienung mit Batterien des gleichen Typs, wenn diese

schwach oder leer sind. Entsorgen Sie die alten Batterien auf sichere Weise. Führen Sie diese,

wenn möglich, der Wiederverwertung zu. Wenn Sie die Fernbedienung für längere Zeit nicht

verwenden, entfernen Sie die Batterien, um Korrosion zu verhindern.

x Setzen Sie die Fernbedienung nicht extremer Feuchtigkeit aus und lassen Sie sie nicht fallen.

x Verwenden Sie die Fernbedienung nicht bei intensiver Sonnenbestrahlung.

x Lassen Sie das Gerät NIEMALS fallen und setzen Sie es keinen Stößen oder Erschütterungen

x Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden.

x Der CMED2PRO unterstützt nur das FAT- / FAT32-Dateisystem (NTFS wird nicht unterstützt).

Wenn Sie die Festplatte mit NTFS formatieren, kann sie nur als Wechselfestplatte

für Ihren Computer verwendet werden. Formatieren Sie die Festplatte wieder mit

FAT32, um die Funktionen des Media Players zu aktivieren.

x Die Daten auf der internen Festplatte und / oder den angeschlossenen Geräten können

fragmentiert werden. Dies hat eine Auswirkung auf die Wiedergabe von Filmen. Wir

empfehlen Ihnen, die Festplatte und/oder das/die angeschlossenen Gerät/-e auf Ihrem

Computer hin und wieder zu defragmentieren.DEUTSCH

2. Funktionen des Media Players

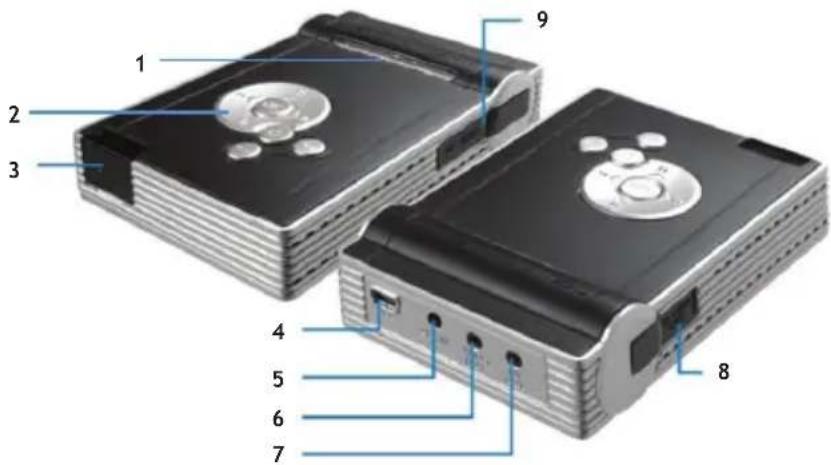

2.1 Bedienungselemente des CMED2PRO Legende:

1. Status LED-Anzeigen (siehe Kapitel 2.2) 6. Component (YPbPr)-Ausgang

2. Steuerungstasten (siehe Kapitel 2.3) 7. A/V-Ausgang

3. Fernbedienungsempfänger 8. MMC-/MS-/SD-Kartensteckplatz

4. USB-Buchse (für Anschluss an PC) 9. CF-Kartensteckplatz

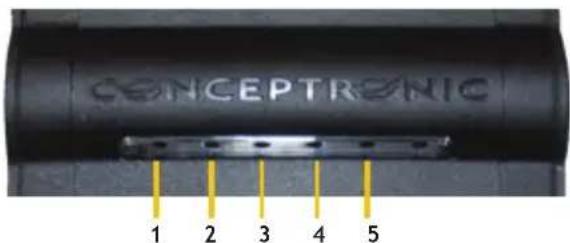

2.2 Status-LED-Anzeigen

Der CMED2PRO hat verschiedene Status-LED-Anzeigen.

1. Player-Modus-LED-Anzeige 4. LED-Anzeige Composite-Ausgang aktiv

2. USB-Modus-LED-Anzeige 5. LED-Anzeige YPbPr-Ausgang aktiv

3. Festplatten-LED-Anzeige

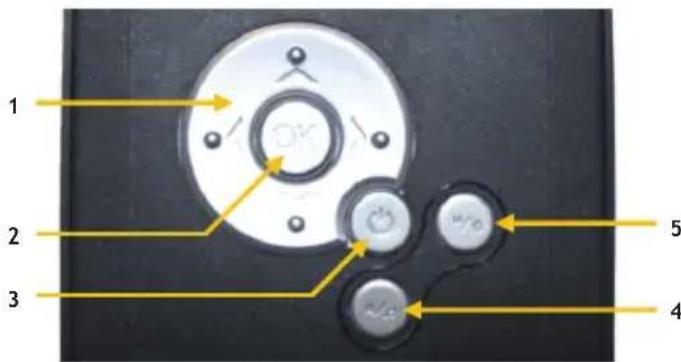

2.3 Steuerungstasten

Der CMED2PRO hat verschiedene Steuerungstasten für den Betrieb des Media Players ohne

1. Navigationstasten 4. Stop- / Musikmodus-Taste (langes Drücken für

2. OK-/ Enter-Taste 5. Menü- / Dateimodus-Taste (langes Drücken für

Die Funktionen der Steuerungstasten sind die selben wie die der Fernbedienung. Genaue

Informationen zu jeder Taste der Fernbedienung finden Sie in Kapitel 3.

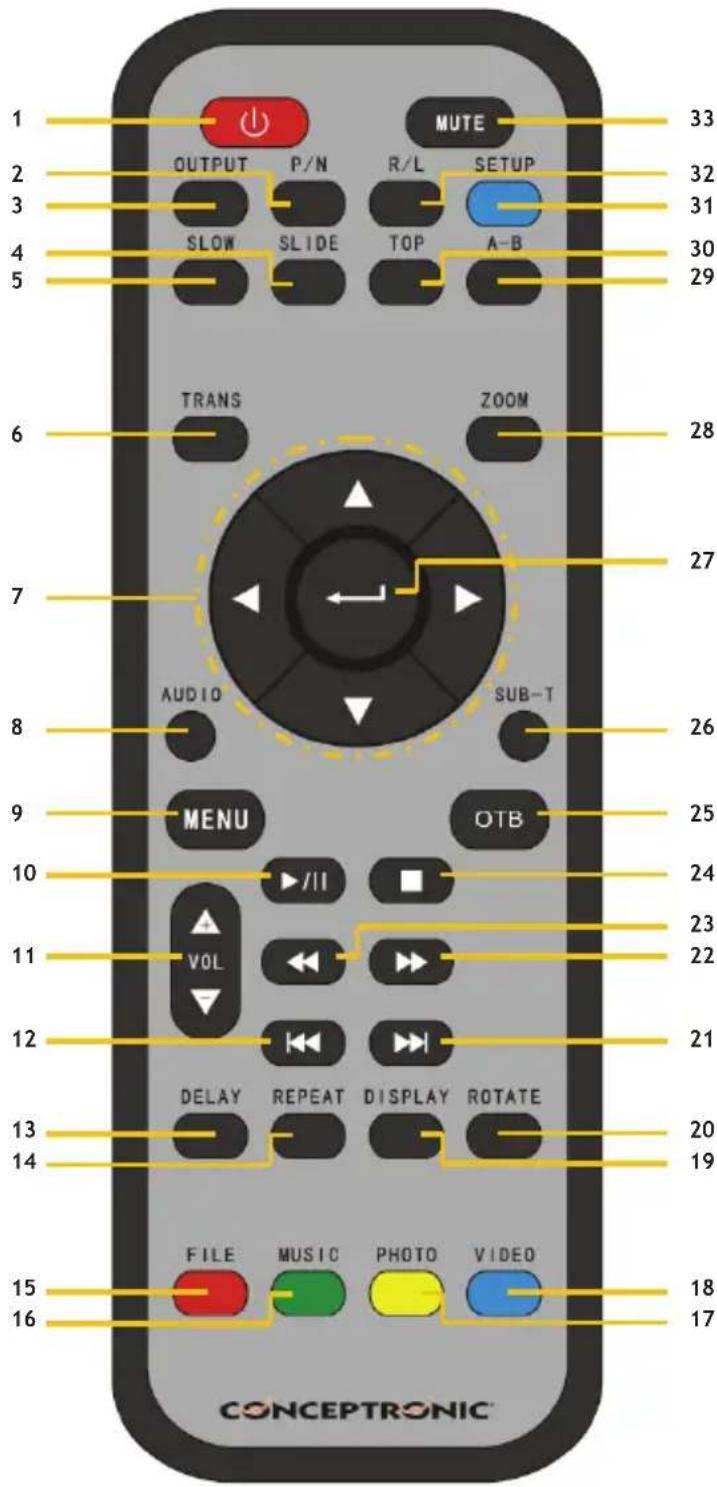

3. Erläuterungen zur Fernbedienung

Nr. Beschreibung Nr. Beschreibung

1 POWER Standby-Modus aktivieren/deaktivieren.

18 VIDEO Taste für Direktzugriff auf Videos.

2 P/N Auswahl des Videosystems. (PAL / NTSC)

19 DISPLAY Zeigt Datei-Informationen während der

3 OUTPUT Auswahl des Video-Ausgabesignals.

20 ROTATE Fotos drehen.

4 SLIDE Aufrufen des Modus Musik-Diashow oder Step-

Play [schrittweises Abspielen].

21 NEXT Auf nächste Datei / Kapitel wechseln oder

5 SLOW Langsame Wiedergabe.

22 FF Schnellvorlauf.

6 TRANS Auswahl eines Übergangsmodus oder eines

23 FR Schnellrücklauf.

7 NAVIGATIONSTASTEN Cursor bewegen.

24 STOP Wiedergabe stoppen.

8 AUDIO Auswahl / ändern des Audiostroms (DVD-

25 OTB One Touch Button Copy. Kopiert den Inhalt

einer Speicherkarte auf die Festplatte.

9 MENU Anzeige der GERÄTELISTE oder

DATEIBIBLIOTHEK (wenn nur ein Gerät

Zurück zum DVD-Menü (DVD-Wiedergabe).

26 SUB-T Auswahl / ändern der Filmuntertitel (MPEG4

und DVD-Wiedergabe).

10 PLAY/PAUSE/DVD-PLAY Startet die Wiedergabe einer Datei oder eines

DVD-Ordners, hält eine Wiedergabe an.

27 ENTER Auswahl bestätigen / Startet die Wiedergabe

Lautstärke erhöhen / reduzieren.

28 ZOOM Vergrößern / verkleinern (Fotos und DVD-

12 PREV Auf vorherige Datei / Kapitel wechseln oder

29 A – B Wiederholte Wiedergabe eines ausgewählten

Abschnitts. Taste einmal drücken zur

Auswahl des Anfangspunkts <A>; Taste

erneut drücken zur Auswahl des Endpunkts

<B>; der Abschnitt A-B wird wiederholt; zum

Löschen Taste erneut drücken.

Nur im Video-Modus, nicht im Musik-Modus

13 DELAY Auswahl Intervallzeit für Diashow (inklusive

30 TOP Zurück zum Anfang des Verzeichnisses.

14 REPEAT Auswahl eines Wiederholmodus.

31 SETUP Funktion Einstellungen.

15 FILE Anzeige der Verzeichnisstruktur des Geräts.

32 R / L Auswahl der Audioausgabe: rechts, links und

16 MUSIC Taste für Direktzugriff auf Musik.

33 MUTE Stummschaltung aktivieren/deaktivieren.

17 PHOTO Taste für Direktzugriff auf Fotos.

- Die Fernbedienung hat einen Betriebsbereich von maximal ca. 5 Metern.

- Richten Sie die Fernbedienung auf den Empfänger auf der Vorderseite des Gerätes.

- Der Empfangswinkel beträgt ±30 Grad im Bereich von 5 Metern.

- Ersetzen Sie die Batterien, wenn diese schwach oder leer sind.DEUTSCH

4. Anschluss des Media Players

4.1 Anschluss an den Computer

A. Schalten Sie Ihren Computer ein.

B. Schließen Sie den CMED2PRO an die Stromversorgung an.

C. Schließen Sie das USB-Kabel an den CMED2PRO und Ihren Computer an.

Der Computer entdeckt und konfiguriert das Gerät automatisch. Er ordnet ihm als

Massenspeichergerät einen neuen Laufwerkbuchstaben zu. (Das Laufwerk ist mit Dateisystem FAT32

Sie können jetzt Filme, Musik, Fotos usw. auf den CMED2PRO laden.

Trennen des CMED2PRO von Ihrem Computer

A. Klicken Sie auf das Symbol „Sicher entfernen” in der Kontrollleiste.

B. Wählen Sie „USB-Massenspeichergerät beenden”, wenn Sie

dazu aufgefordert werden.

C. Warten Sie, bis die Meldung „Hardware sicher entfernen“

D. Stecken Sie das USB-Kabel aus.

4.2 Anschluss an den Fernseher

Der Conceptronic CMED2PRO kann mit einem Fernseher verwendet werden.

Sie können den Anschluss an den Fernseher mit folgenden Kabeln vornehmen:

Sehen Sie bitte im Handbuch Ihres Fernsehers nach, welches der korrekte Eingangskanal für die

Videoausgabe des CMED2PRO ist.

Ändern Sie mithilfe der OUTPUT-Taste auf Ihrer Fernbedienung das VIDEO-Ausgabesignal des

Für die Tonausgabe des Conceptronic CMED2PRO können Sie die analogen RCA-Stecker des

Composite-A/V-Kabels verwenden.

Schließen Sie das Gerät mit dem Component-Video-Kabel an, können Sie das Composite-A/V-

Kabel für die Tonausgabe verwenden.

A. Schließen Sie das Netzteil an die Stromversorgung und das andere Ende des Kabels am Media

B. Schließen Sie eines der mitgelieferten Video-Kabel (Composite, Component) an den Media

Player und an Ihren Fernseher an.

C. Schalten Sie den Media Player über die Power-Taste oben am Gerät oder über die Power-Taste

auf der Fernbedienung ein. Die Player-Modus-LED-Anzeige auf der Oberseite des Media Players

leuchtet blau, wenn das Gerät eingeschaltet wird.

Vergewissern Sie sich, dass sich während dem Starten in den Kartensteckplätzen des

Media Players keine Speicherkarten befinden. Dies kann zu einer fehlerhaften

Initialisierung führen, was bewirkt, dass der Media Player nicht betrieben werden kann.

Wenn dies passiert, schalten Sie den Media Player aus, entfernen Sie die Speicherkarte(n)

und schalten Sie den Media Player wieder ein.

Nach der Initialisierung ist das Gerät betriebsbereit.

x Normalerweise ist es nicht erforderlich, das Videosystem zu ändern (PAL/NTSC). Wenn jedoch

Ihr Fernseher nur NTSC oder PAL unterstützt, sollten Sie über die Taste P/N ein Ihrem TV-System

entsprechendes Farbsystem wählen.

x Bewegen Sie den Cursor mithilfe der Tasten

/ / / und verwenden Sie die Taste /ENTER,

um die Auswahl zu bestätigen (Media-Bibliothek/Dateiordner werden aufgerufen oder die

Wiedergabe von Dateien beginnt).

x Drücken Sie die Taste

/ STOP, um die Wiedergabe anzuhalten und zur FILE LIBRARY

[DATEIBIBLIOTHEK] zurückzukehren.

x Drücken Sie die Taste MENU, um die DEVICE LIST [GERÄTELISTE] oder das SELECTION MENU

[AUSWAHLMENÜ] anzuzeigen.

x Drücken Sie die Taste

/ POWER, um den Standby-Modus zu aktivieren/deaktivieren.

x Wir empfehlen Ihnen, das Gerät von der Stromversorgung zu trennen, wenn es für längere Zeit

Wenn keine Speicherkarten am CMED2PRO angeschlossen sind (nur die interne Festplatte ist

vorhanden) erscheint das AUSWAHLMENÜ auf dem Fernsehbildschirm, wenn der Media Player

Wenn Speicherkarten angeschlossen sind, erscheint die GERÄTELISTE statt dem AUSWAHLMENÜ auf

dem Bildschirm. Bewegen Sie den Cursor über die Tasten

/ und drücken Sie die Taste

/ENTER, um das AUSWAHLMENÜ aufzurufen.

Möglicherweise dauert es eine Weile, bis Sie das Menü durchsuchen können. Vor der

Anzeige des Menüs wird die Indizierung des/der angeschlossenen Geräts/-e

durchgeführt. Auf dem Bildschirm erscheint: AM INITIALISIEREN... Das bedeutet, dass

alle betreffenden Dateien indiziert und in Ihrem Menü angezeigt werden.

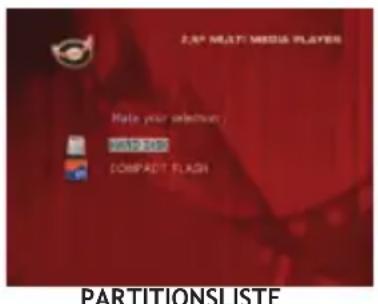

PARTITIONSLISTE AUSWAHLMENÜ

Wenn mehrere Speicherkarten an den CMED2PRO angeschlossen sind, können Sie durch Drücken der

Taste MENU die GERÄTELISTE aufrufen und durch Drücken der Tasten

Gerät auswählen.DEUTSCH

5. Wiedergabe von Filmen, Musik und Fotos

Im AUSWAHLMENÜ des Conceptronic CMED2PRO stehen 4 Optionen zur Verfügung:

Foto Wiedergabe von Fotos auf dem CMED2PRO

Musik Wiedergabe von Musik auf dem CMED2PRO

Video Wiedergabe von Filmen auf dem CMED2PRO

Datei Durchsuchen und Wiedergabe aller Dateien des CMED2PRO

5.1 Optionen für die Fotowiedergabe

Wählen Sie im „Auswahlmenü” die Option „Foto” oder drücken Sie die „Photo”-Taste auf der

Fernbedienung. Der Media Player zeigt eine Minibildvorschau aller Fotodateien auf dem Media

Wählen Sie ein Foto im Foto-Menü und drücken Sie die Taste a / ENTER, um eine Diashow zu

Über die Taste ROTATE können Sie Fotos während der Anzeige drehen.

Während der Anzeige der Fotos können Sie den Übergangsmodus zwischen Fotos über die Taste

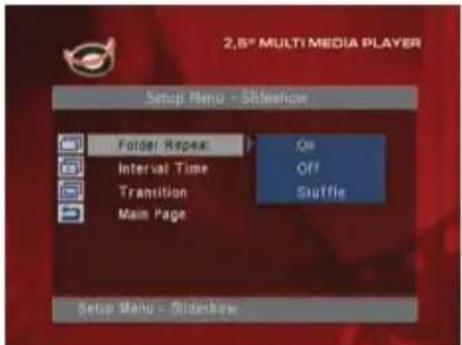

TRANS ändern. Sie können den Übergangsmodus über „Einstellungsmenü -> Diashow-Einstellungen -

> Übergang einstellen.

MODUS 01: VOLLBILD MODUS 08: VON RECHTS NACH LINKS MODUS 02: VON OBEN NACH UNTEN MODUS 09: VON LINKS/RECHTS ZUR MITTE MODUS 03: VON UNTEN NACH OBEN MODUS 10: VON DER MITTE NACH LINKS/RECHTS MODUS 04: VON OBEN/UNTEN ZUR MITTE MODUS 11: VON ALLEN SEITE ZUR MITTE MODUS 05: VON DER MITTEN NACH OBEN/UNTEN MODUS 12: ROLLOEFFEKT VON LINKS NACH RECHTS MODUS 06: ROLLOEFFEKT VON OBEN NACH UNTEN MODUS 13: SANFTE ÜBERBLENDUNG VON EINEM FOTO ZUM ANDEREN MODUS 07: VON LINKS NACH RECHTS MODUS 14: ZUFALLSWIEDERGABE Fotozoom

Drücken Sie die Taste ZOOM, um den ZOOM-Modus zu aktivieren/deaktivieren und den Zoombereich

einzustellen. Sie können über die Tasten

/ / / ein vergrößertes Foto verschieben.

Musik-Diashow (Anzeige von Fotos mit Hintergrundmusik)

Wählen Sie ein Foto aus und drücken Sie die Taste SLIDE.

Die Fotos werden in einer normalen Diashow mit Hintergrundmusik wiedergegeben.

Der Media Player lädt MP3-Dateien für Hintergrundmusik aus dem ersten Ordner auf der Festplatte,

der MP3-Dateien enthält.

Sie können die Diashow anhalten, indem Sie einmal auf die Taste PLAY/PAUSE drücken (die Musik

spielt weiter). Wenn Sie die Taste PLAY/PAUSE erneut drücken, wird die Wiedergabe der Musik

angehalten. Wenn die Wiedergabe der Musik wieder aufgenommen werden soll, drücken Sie die

Hinweis: Wenn Sie möchten, dass die Hintergrundmusik aus einer bestimmten Liste wiedergegeben

wird, empfehlen wir, auf der Festplatte einen entsprechenden Ordner zu erstellen,

dessen Name mit einer „1“ oder mit „a“ beginnt (zum Beispiel: “1 – HGM Dateien”), die

Ihre Musik enthält, damit dies der erste Ordner auf der Festplatte ist.

Hinweis: In diesem Modus können die Funktionen ROTATE [DREHEN] und ZOOM nicht verwendet

Intervallzeit ändern

Über die Taste DELAY können Sie das Anzeigeintervall zwischen zwei Fotos einstellen. Die

Intervallzeit kann über den Pfad „Einstellungsmenü -> Diashow-Einstellungen -> Intervallzeit”

eingestellt werden.DEUTSCH

Über die Taste REPEAT können Sie Fotos wiederholt anzeigen.

Wiedergabe einzelner Ordner/Dateien

Wenn Sie im “Auswahlmenü” die Option „Foto” wählen oder auf der Fernbedienung die Taste

„Photo” drücken, indiziert der Media Player all Fotos auf dem Media Player.

Wenn Sie einen einzelnen Ordner mit Fotos auf dem Media Player anschauen möchten, wählen Sie

im „Auswahlmenü“ die Option „Datei“ oder drücken Sie die Taste „File“ auf der Fernbedienung.

Im ‚Dateibrowser-Menü' können Sie den Ordner mit den Fotos öffnen, die Sie anschauen möchten.

Wählen Sie ein Foto und drücken Sie die Taste

/ ENTER, um die Diashow zu starten.

5.2 Optionen für die Musikwiedergabe

Wiedergabe von Musik

Der Conceptronic CMED2PRO bietet verschiedene Modi, in denen Sie Musik wiedergeben können

(WAV, MP3 und WMA wird unterstützt).

Wählen Sie im „Auswahlmenü” die Option „Musik” oder drücken Sie die „Music”-Taste auf der

Fernbedienung. Der Media Player zeigt eine Liste aller Musikdateien auf dem Media Player an.

Wählen Sie eine Musikdatei und drücken Sie die Taste

/ ENTER, um die Wiedergabe zu starten.

Für die Wiedergabe von Musikdateien:

Drücken Sie die Taste MENU und wählen Sie den Ordner, aus dem die Musikdatei wiedergegeben

werden soll. Der Titel wird angezeigt und Sie können (durch Drücken der Taste TRANS auf der

Fernbedienung) eine Equalizer-Einstellung wählen.

Wenn Sie einen Titel wiederholen möchten, haben Sie folgende Möglichkeiten:

Folder repeat [Ordner wiederholen]: Alle - Der ausgewählte Ordner wird wiederholt, bis die

Taste STOP betätigt wird.

Repeat: ONE [EINER]: - Der ausgewählte Titel wird wiederholt, bis die

Taste STOP betätigt wird.

Shuffle [Zufallsauswahl]: - Der ausgewählte Ordner wird im Zufallsmodus

Folder repeat:Off [Ordner wiederholen :Aus]: - Deaktiviert den Wiederhol-Modus.

Drücken Sie bei der Wiedergabe von Musikdateien die Tasten

Wiedergabegeschwindigkeit einzustellen, und drücken Sie die Taste PLAY/PAUSE, um zur normalen

Geschwindigkeit zurückzukehren.

Wiedergabe einzelner Ordner/Dateien

Wenn Sie im „Auswahlmenü” die Option „Musik” wählen oder auf der Fernbedienung die Taste

„Music” drücken, indiziert der Media Player alle Musikdateien auf dem Media Player.

Wenn Sie einen einzelnen Ordner mit Musik auf dem Media Player wiedergeben möchten, wählen

Sie im „Auswahlmenü“ die Option „Datei“ oder drücken Sie die Taste „File“ auf der

Im ‚Dateibrowser-Menü’ können Sie den Ordner mit den Musikdateien öffnen, die Sie wiedergeben

möchten. Wählen Sie eine Musikdatei und drücken Sie die Taste

/ ENTER, um die Wiedergabe

5.3 Optionen für die Filmwiedergabe

Wiedergabe von Filmen

Der CMED2PRO unterstützt verschiedene Videoformate: MPEG2/1, MPEG 4 einschließlich XVID-,

VOB-Format und Wiedergabe von MP3-, AC3-, AAC- und MPG1/2-Audiotiteln in der Videofunktion.

Wählen Sie im „Auswahlmenü” die Option „Video” oder drücken Sie die „Video”-Taste auf der

Fernbedienung. Der Media Player zeigt eine Minibildvorschau aller Videodateien auf dem Media

Wählen Sie eine Videodatei und drücken Sie die Taste / ENTER, um die Wiedergabe zu

Wiederholte Wiedergabe eines ausgewählten Abschnitts

Um einen ausgewählten Abschnitt erneut wiederzugeben, drücken Sie die Taste A/B.

Drücken Sie die Taste R/L auf der Fernbedienung für Mono links, Mono rechts oder Stereoklang.

Einige MPEG2-/VOB-Dateien enthalten zwei oder mehrere Audioströme. Drücken Sie die Taste

AUDIO, um durch 1-1/8~1-8/8, 2-1/8~2-8/8, 3-1/8~3-8/8 (insgesamt 24 Audioströme) zu

navigieren. Wenn bei der Wiedergabe eines Videos kein Ton zu hören ist, wählen Sie über die Taste

AUDIO den korrekten Audiostrom.

Wenn Sie von einer MPEG2- auf eine VOB-Datei wechseln, kann es sein, dass das Audio verloren

geht, wenn es sich auf einem anderen Strom befindet. Um dies zu verhindern, drücken Sie während

der Wiedergabe die Taste SETUP [EINSTELLUNGEN], um den gegenwärtigen Audiostrom zu

„sperren“. Mit dieser Option wird der gewählte Audiostrom für alle Dateien beibehalten.

Schrittweises Abspielen von Videodateien

Bei der Wiedergabe von Videos kann über die Taste SLIDE ein schrittweises Abspielen des Videos

In diesem Modus werden die Fotos kontinuierlich angezeigt. Drücken Sie während der Wiedergabe

von Videos auf die Tasten

/ , um den Schnellvorlauf / Schnellrücklauf zu aktivieren, und

drücken Sie die Taste

ENTER /.., um zur normalen Geschwindigkeit zurückzukehren.

Wiedergabe einzelner Ordner/Dateien

Wenn Sie im „Auswahlmenü” die Option „Video” wählen oder auf der Fernbedienung die Taste

„Video” drücken, indiziert der Media Player alle Videodateien auf dem Media Player.

Wenn Sie eine DVD auf Ihrer Festplatte wiedergeben oder die erweiterten Videooptionen des Media

Players verwenden möchten, wählen Sie im ‚Auswahlmenü’ die Option „Datei" oder drücken Sie die

Taste „File" auf der Fernbedienung.

Im ‚Dateibrowser-Menü’ können Sie den Ordner mit den Videodateien öffnen, die Sie wiedergeben

möchten. Wählen Sie eine Videodatei aus und drücken Sie die Taste

Wiedergabe zu starten.

Erweiterte Optionen für die Wiedergabe von Videodateien

(nur über das „Datei“-Menü verfügbar)

Unterstützt die Wiedergabe von MPEG4-Videos mit Text-Untertiteln

Der Conceptronic CMED2PRO unterstützt .SMI-, .SRT-, .SUB- oder .SSA-Untertiteldateien.

Wenn die Untertiteldatei den selben Namen wie die ausgewählte Video-Datei hat (nur die Endung

unterscheidet sich), wird diese bei der Wiedergabe der MPEG4-Datei automatisch geladen.

Wenn die Untertiteldatei einen anderen Namen hat, müssen Sie diese auswählen, auf der

Fernbedienung auf die Taste SUB-T drücken und dann die MOVIE [FILM]-Datei auswählen, die

wiedergegeben werden soll. (Die beiden Dateien werden verbunden.) Drücken Sie die Taste

ENTER, um den Film wiederzugeben.DEUTSCH

Hinweis: Der CMED2PRO unterstützt die meisten Video-Codecs (wie XviD, AVI, MPEG2 usw.). Es ist

jedoch möglich, dass Sie Dateien haben, die einen Codec erfordern, der auf dem

CMED2PRO nicht vorhanden ist.

Wenn Sie versuchen, eine Datei mit einem nicht unterstützten Codec wiederzugeben,

erscheint die Meldung „CODEC NOT SUPPORTED [CODEC NICHT UNTERSTÜTZT]”.

Der CMED2PRO gibt DVDs von einer Festplatte wie normale DVDs wieder. Sie können durch das DVD-

Menü navigieren, Untertitel wählen, die Audiosprache ändern usw.

Um DVDs von Ihrer Festplatte wiedergeben zu können, müssen Sie die DVD-Ordner auf dem

CMED2PRO korrekt erstellen.

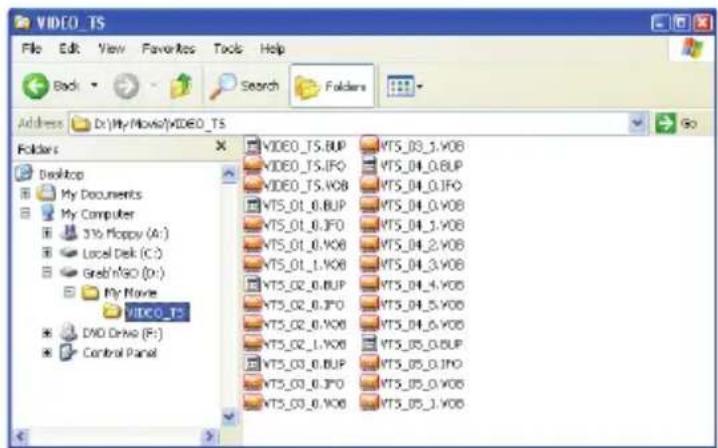

Erstellen Sie einen Ordner mit dem Namen der DVD (z.B. „Eigene DVD“) auf der Festplatte des

Kopieren Sie den Ordner VIDEO_TS von Ihrer DVD in den erstellten DVD-Ordner auf der

Festplatte des CMED2PRO. Nachdem der Kopiervorgang abgeschlossen ist, sollte folgende

Trennen Sie den CMED2PRO von Ihrem Computer und schließen Sie ihn am Fernseher an.

Schalten Sie den CMED2PRO ein.

Wiedergabe der DVD Wählen Sie im „Auswahlmenü” die Option „Datei” oder drücken Sie die „File”-Taste auf der

Fernbedienung. Daraufhin öffnet der Media Player das ‚Dateibrowser-Menü’.

Wählen Sie über die Navigationstasten auf der Fernbedienung den Ordner Ihrer DVD im Menü aus

(in diesem Fall: Eigene DVD).

Drücken Sie die Taste PLAY/PAUSE auf der Fernbedienung, um die Wiedergabe der DVD zu

Verwenden Sie nicht die /ENTER-Taste im CMED2PRO-Menü. Damit werden

lediglich die Dateien/Unterordner angezeigt und die DVD-Wiedergabe wird nicht

Verwenden Sie die Navigationstasten

/ / / und die / ENTER-Taste für die Navigation im

DVD-Menü. Zum Beenden der DVD-Wiedergabe verwenden Sie die

/ STOP-Taste.DEUTSCH

5.4 Alle Dateien durchsuchen und wiedergeben

Wählen Sie im „Auswahlmenü” die Option „Datei” oder drücken Sie die „File”-Taste auf der

Fernbedienung. Daraufhin öffnet der Media Player das ‚Dateibrowser-Menü’.

Im ‚Dateibrowser-Menü’ stehen die folgenden Optionen zur Auswahl:

x Wählen Sie über die Tasten / eine Datei oder einen Ordner. Über die Tasten /

(VOR/ZURÜCK) können Sie vor-/zurückblättern. Sobald ein Foto oder ein Video ausgewählt

wurde, erscheint eine Voranzeige davon auf der rechten Seite des Fernsehbildschirms. Wenn

eine Musikdatei ausgewählt wurde, wird die Musikwiedergabe gestartet und die entsprechenden

Informationen werden auf der rechten Seite des Bildschirms angezeigt.

x Sie können über die Taste TOP den Cursor zum Anfang der Dateiliste bewegen und auf einfache

Weise einen anderen Ordner aufrufen.

/ENTER kann auf Vollbildanzeige gewechselt werden (bei Musikwiedergabe

erscheint die Anzeige MUSIC EQUALIZER). Drücken Sie die Taste

/ STOP, um die Vollbildanzeige

rückgängig zu machen.

x Über die Taste REPEAT können Sie einen Wiederholmodus wählen: Folder Repeat All [Alle im

Ordner wiederholen] / Repeat One [Einen wiederholen] / Shuffle[Zufallswiedergabe] / Folder

Repeat Off [Ordner wiederholen Aus].

x Wenn keine Wiedergabe läuft (STOP-Taste betätigen), drücken Sie die Taste OTB, um den Inhalt

der eingeführten Speicherkarte auf die Festplatte des CMED2PRO zu kopieren.

x Sie können Dateien von einem Speicherort zu einem anderen kopieren oder Dateien vom Media

Player löschen. Wählen Sie in der Dateibrowser-Liste die Datei aus, die Sie kopieren/löschen

möchten, und drücken Sie die Taste

. Über das Popup-Menü können Sie die ausgewählte Datei

kopieren oder löschen.

Wenn keine Wiedergabe läuft (STOP-Taste betätigen), drücken Sie die Taste SETUP

[EINSTELLUNGEN], um das Setup Menu [EINSTELLUNGSMENÜ] aufzurufen.

Bewegen Sie mithilfe der Tasten

/ / / den Cursor und drücken Sie auf die Taste / ENTER, um

die Auswahl zu bestätigen.

Musik-Einstellungen : Öffnet die Seite Musik

Film-Einstellungen : Öffnet die Seite Film-

Diashow-Einstellungen : Öffnet die Seite Diashow-

Präferenzen einstellen : Öffnet die Seite Präferenz-

Einstellungen schließen: Schließt das Einstellungs-

Seite Film-Einstellungen

Wiederholen : Zum Einstellen des

Wiederholmodus. One [Einer] / Off

[Aus] / All [Alle] / Shuffle

Hauptseite : Kehrt zum Einstellungs-Menü

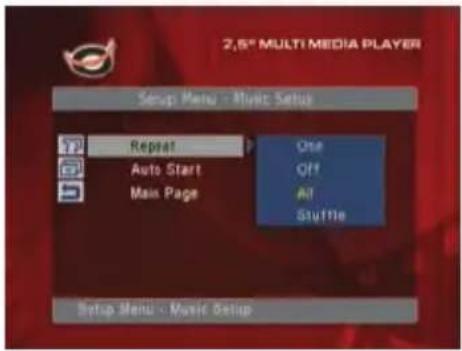

Seite Musik-Einstellungen

Wiederholen : Zum Einstellen des

Wiederholmodus. One [Einer] /

Off [Aus] / All [Alle] /

Shuffle [Zufallswiedergabe]

Auto Start : Startet automatisch die

Wiedergabe, wenn eine

Musikdatei im Menü ausgewählt

Hauptseite : Kehrt zum Einstellungs-Menü

Seite Diashow-Einstellungen

Ordner wiederholen : Wiederholt den Inhalt eines

Ordners. One [Einer] / Off

Intervallzeit : Zum Einstellen der Intervallzeit der

Übergang : Zum Einstellen eines Übergangs für

Hauptseite : Kehrt zum Einstellungs-Menü zurück.

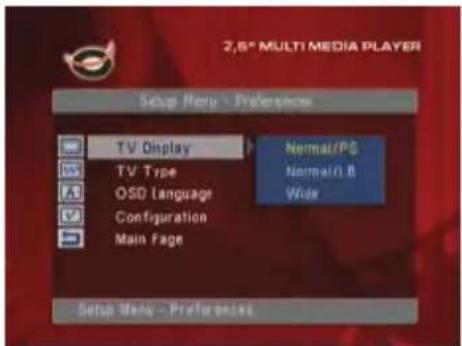

Seite Präferenz-Einstellungen

TV-ANZEIGE : Zum Einstellen der Größe der TV-

TV-Typ : Zum Einstellen des TV-Typs:

Videoausgabe : Zur Auswahl der korrekten

Videoausgabe für den

angeschlossenen Fernseher /

OSD-Sprache : Zum Einstellen der OSD-Sprache des

Konfiguration : Zurücksetzen der Konfiguration auf

die Werkseinstellungen.

Hauptseite : Kehrt zum Einstellungs- Menü zurück.DEUTSCH

7. Tipps zur Fehlerbeseitigung

Im Folgenden finden Sie Tipps zur Fehlerbeseitigung, wenn Ihr CMED2PRO nicht ordnungsgemäß

Die Power-LED-Anzeige leuchtet nicht

x Der CMED2PRO ist nicht an die Stromversorgung angeschlossen. Schließen Sie den CMED2PRO an die

Es erscheint keine Anzeige auf dem Display.

x Der CMED2PRO befindet sich im Standby-Modus. Drücken Sie Taste xx auf der Fernbedienung, um den

Standby-Modus zu deaktivieren.

x Auf dem Fernseher wurde die falsche Eingangsquelle ausgewählt. Ändern Sie die Eingangsquelle.

x Das falsche Videosystem wurde ausgewählt. Drücken Sie die Taste VGA auf Ihrer Fernbedienung, um

das Videosystem zu ändern.

x Das Videokabel wurde nicht korrekt angeschlossen. Vergewissern Sie sich, dass das Videokabel korrekt

x Das Audiokabel wurde nicht korrekt angeschlossen. Vergewissern Sie sich, dass das Kabel korrekt an

Ihrem Fernseher oder Verstärker angeschlossen ist.

x Der CMED2PRO ist an einen Verstärker angeschlossen, der Verstärker ist jedoch ausgeschaltet. Schalten

Sie den Verstärker ein.

x Der Audiostrom der MPEG2- oder VOB-Datei ist ungültig. Drücken Sie die Taste AUDIO auf der

Fernbedienung, um den korrekten Audiostrom einzustellen.

x Die Funktion Stummschaltung ist aktiviert. Drücken Sie die Taste MUTE auf der Fernbedienung, um die

Stummschaltung zu deaktivieren.

x Der CMED2PRO wird im FF [Schnellvorlauf]-/FR [Schnellrücklauf]-Modus betrieben. Drücken Sie die

Taste PLAY/PAUSE auf der Fernbedienung, um zur normalen Wiedergabegeschwindigkeit

Die Anzeige ist gestört

x Der CMED2PRO wird im FF [Schnellvorlauf]-/FR [Schnellrücklauf]-Modus betrieben. Drücken Sie die

Taste PLAY/PAUSE auf der Fernbedienung, um zur normalen Wiedergabegeschwindigkeit

x Ein PAL-Film wird im NTSC-Modus wiedergegeben oder umgekehrt. Drücken Sie die Taste „P/N“ auf der

Fernbedienung, um die Display-Einstellungen zu ändern.

Wenn die Taste SLIDE gedrückt wird, blockiert das System

x Im aktuellen Ordner befinden sich zu viele Foto- oder Musikdateien. Deshalb dauert es lange, bis die

Musik-Diashow gestartet wird. Warten Sie bitte, bis die Wiedergabe beginnt.

Die Fernbedienung funktioniert nicht

x Richten Sie die Fernbedienung direkt oder in einem Winkel von ±30 Grad auf den Empfänger des

x Verwenden Sie die Fernbedienung in einem Bereich von 5 Metern.

x Ersetzen Sie ggf. die Batterie der Fernbedienung.

Die Untertitel des wiedergegebenen Films werden nicht angezeigt

x Es wird eine AVI-Datei wiedergegeben, die Untertitel-Datei hat jedoch einen anderen Dateinamen. Für

die Anzeige der Untertitel siehe Kapitel 5.3.

Beim Versuch, ein Video abzuspielen, erscheint die Meldung “CODEC NOT SUPPORTED

[CODEC NICHT UNTERSTÜTZT]”.

x Die Filmdatei wurde mit einem Codec erzeugt, den der CMED2PRO nicht unterstützt.

Eine Liste der vom CMED2PRO unterstützten Codecs finden Sie auf unserer Webseite unter

www.conceptronic.net.DEUTSCH

Der CMED2PRO zeigt nicht alle(n) Festplatten-Partitionen / Inhalt an.

x Die Partition auf der Festplatte ist keine Primärpartition. Partitionieren Sie die Festplatte erneut und

stellen Sie sicher, dass alle Partitionen primär sind.

x Die Partition ist nicht FAT32-formatiert. Formatieren Sie die Partition erneut mit dem FAT32-

x Die ausgewählte Partition enthält keine Mediadateien.

Welche Speicherkarten unterstützt der CMED2PRO?

x Der CMED2PRO unterstützt alle gängigen Speicherkarten wie:

x Memorystick (MS), Secure Digital (SD), Multimedia Card (MMC), Compact Flash (CF), Microdrive (MD).

x Eine Liste der vom CMED2PRO unterstützten Speicherkarten finden Sie auf unserer Webseite unter

www.conceptronic.net.

Die DVD-Wiedergabe startet erst, nachdem die blaue

Taste gedrückt wurde.

Vergewissern Sie sich, dass Sie die richtige Ordnerstruktur verwenden. Die Ordnerstruktur ist in Kapitel

x Die DVD-Dateien sind unvollständig, unbrauchbar oder beschädigt. In diesem Fall startet der CMED2PRO

die DVD-Wiedergabe nicht.

Während den Intro-Movies der DVD ist der Bildschirm leer.

Das aktuelle Kapitel endet mit einem leeren Bildschirm oder ist zu kurz zum Wiedergeben. Drücken Sie

auf / NEXT, um zum nächsten Kapitel zu wechseln.

My TV zeigt ein Schwarz/Weiß- statt ein Farbbild.

Ihr Fernseher unterstützt das „Multi” TV System des CMED2PRO nicht. Ändern Sie das TV-System im

Setup-Menü auf PAL. (vgl. Kapitel 6).

Nachdem Sie das TV-System geändert haben, schalten Sie.FRANÇAIS
